Штыковая лопата: виды, характеристики, назначение
Пожалуй, у каждого человека, имеющего в своем распоряжении даже маленький участок, найдется хотя бы одна лопата. С ее помощью можно взрыхлить землю, перекопать грядки, посадить дерево и выполнить другие важные задачи. Существуют различные виды этого инструмента. Публикация расскажет про штыковую лопату.
Назначение
Эту лопату раньше называли заступом (ударение правильно ставить на первый слог). Она обладает плоской заостренной формой. Поверхность слегка вогнута, а верхний край практически перпендикулярен к черенку. Такая особенность облегчает надавливание на него ногой.
Лопата идеальна для выполнения различных садово-огороднических и строительных работ. С ее помощью легко справиться с выкапыванием ям для хозяйственных нужд и пересадки саженцев, с перемешиванием грунта, рыхлением и перекапыванием даже тяжелых изобилующих глиняных почв.
Разновидности
Заступ бывает нескольких видов, хоть у них и единая конструкция.
В зависимости от характера работы выделяют следующие типы.
- Огородно-садовая штыковая лопата. Уже из названия становится понятно, что она применяется для работ на дачных и садовых участках. В отличие от остальных видов, она имеет более клиновидную форму, которая удобна для обработки земли.
- Военная лопата. Она обладает более удлиненным черенком, который позволяет манипулировать длительное время. К разновидности военного заступа можно отнести саперную лопату. Она отличается меньшими размерами, поэтому ее можно брать с собой куда угодно.

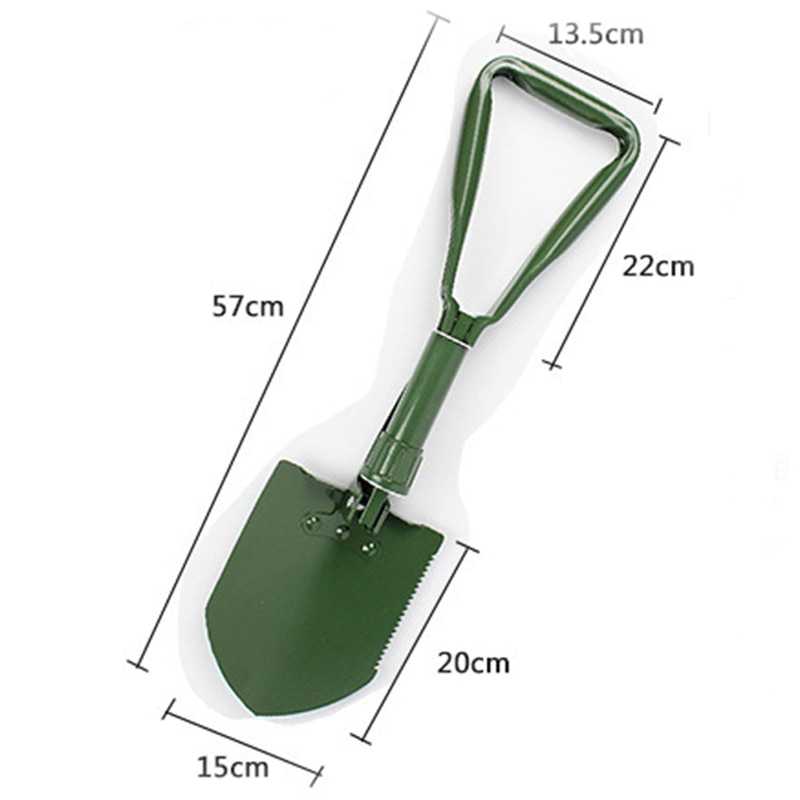

- Туристическая лопата. Она часто дополняется специальной полезной функцией. Например, инструмент может быть складным, иметь дополнительные насадки или зазубренные края.
- Универсальная. Такая лопата имеет стандартную форму, поэтому может использоваться для любого типа работ.
Материал пластины
Это самый основной критерий, на который стоит опираться в первую очередь при выборе лопаты.
В качестве материала выступают различные металлы. И у каждого из них есть свои преимущества и недостатки.
- Титановая. Штыковая лопата из этого материала начинает занимать лидирующие позиции на рынке садового инвентаря. Если быть точнее, то используется сплав титана. Такая лопата достаточно легкая, у нее прочное полотно, которое не изгибается, и на нее не так сильно налипает земля. Вариант отличный, если бы не несколько недостатков. Инструмент из титана стоит в 5 раз дороже стального и вообще не гнется. Слишком высокое физическое воздействие ковш не перенесет и просто сломается.
- Стальная. Это оптимальный вариант, если требуется простое орудие труда для дачного участка без особых технических характеристик. Штыковая лопата из стали пригодна для решения любых задач. Она продается повсеместно и стоит недорого. Но у нее немало минусов. Это довольно большой вес, высокая адгезия с землей и частые поломки при сгибании полотна. Несмотря на все недостатки, многие предпочитают именно этот вид.
- Из рессорной высоколегированной стали. В последнее время становится все популярнее, поскольку обладает рядом достоинств. У нее повышенная плотность, низкий коэффициент истирания и умеренная гибкость. Прочность такой пластины в разы превосходит обычное железо. При этом весит она всего лишь на 8% больше. Конечно, рельсовая сталь не будет столь же легкой, как и титан, но по прочности и прочим характеристикам она ничем не уступает. Из недостатков можно отметить только то, что ее трудно точить, но при этом она практически не стирается. Кроме того, рессорная сталь в 3 раза дешевле титанового сплава и только в 2 раза дороже простого железа.
- Из нержавейка. Пожалуй, это второй по популярности материал, которому отдают предпочтение дачники, если обратить внимание на отзывы. Штыковые лопаты из этого материала уступают по физико-механическим характеристикам титану и рельсовой стали, но превосходят обычное железо. По сравнению с ним нержавеющая сталь немного прочнее, более устойчива к изломам, а дороже всего лишь в 1,5 раза. К тому же лопаты из нержавейки никогда не подвергаются воздействию среды, а потому служат очень долго.
К тому же лопаты из нержавейки никогда не подвергаются воздействию среды, а потому служат очень долго.Согласно отзывам специалистов, лучше приобретать титановую лопату, если использоваться она будет очень часто. Если же инструмент нужен для «любительских» целей, то оптимальным вариантом станет нержавейка или обычная сталь.
Форма пластины
Традиционно ковш у лопаты выглядит как овал, слегка суженный книзу. Но есть и альтернативные варианты, которые предназначены для использования в определенных целях.
- Прямоугольник. Такая форма штыковой лопаты подходит для глубокого рыхления довольно мягкой почвы и уборки большого количества снега.
- Трапеция. У нее уменьшена рабочая площадь, но периметр лезвия остается стандартным. Это отличный вариант для обработки тяжелых почв.
- Треугольник. Лезвия такой формы идеальны для вскапывания твердой земли. Глубина рыхления будет небольшой, зато при возделывании участка нужно будет прикладывать минимум усилий. Причем чем больше пластина похожа на клин, тем легче работать такой лопатой.
Причем чем больше пластина похожа на клин, тем легче работать такой лопатой.Размеры пластины
Обычно у ковша штыковой лопаты размеры следующие. 32 сантиметра в длину и 23 сантиметра в ширину. Это общепринятый стандарт. Безусловно, можно встретить и другие варианты. Но при выборе лучше опираться на рекомендации специалистов. Если важна комфортная работа с инструментом, то длина пластины не должна превышать 40 сантиметров. Оптимальным параметром принято считать 30-32 сантиметра. Что касается ширины рабочей части, то она не должна быть больше 28 сантиметров. Чтобы при работе с плотной почвой нагрузка была минимальной, рекомендуется отдавать предпочтение ширине 23-25 сантиметров.
Можно встретить меньшие по размеру лопатки (18-20 сантиметров в длину). Но они уже классифицируются как саперные. Более крупные экземпляры (свыше 40 сантиметров) очень тяжелые, поэтому делают работу неэффективной.
Особенности ручки
Если лопата штыковая с черенком, то стоит присмотреться к ее «конфигурации».
Современные инструменты часто оснащены треугольными ручками. Они предотвращают вращение черенка по оси, которое может происходить во время копания земли и выбрасывания ее из траншеи. Это очень полезное усовершенствование, ведь благодаря такой конструкции снижается нагрузка на кисть и увеличивается точность захвата порции грунта. Например, будет комфортно проделывать траншеи.
С другой стороны, треугольная ручка добавляется неудобств, если работать «на два фронта». Придется постоянно удерживать кисть параллельно пластине и поворачивать ее при сбросе земли. Это плохо при обработке грядок, особенно при выкапывании картофеля и прочих овощей.
Материал ручки
Если же имеется у штыковой лопаты черенок с ручкой, то, как показывают отзывы, пусть она лучше будет деревянной. У этого материала оптимальное соотношение качества и цены. Металлические ручки не рекомендуются, поскольку к ним руки «прилипают» в мороз. В качестве альтернативного варианта можно рассмотреть пластик. С ним такой беды не приключится.
К тому же он легкий и недорогой. Но стоит понимать, что пластик легко ломается при падении.
Материал черенка
У штыковых лопат черенок бывает изготовлен из стали и дерева. Первый вариант прочный, но дорогой. Наиболее распространены деревянные черенки. Они бывают различных видов.
- Сосна. Самая распространенная порода дерева. Основным ее преимуществом является дешевизна. Из минусов можно отметить низкую плотность и высокий риск коррозии.
- Акация. Этот материал на 30% дороже, чем сосна. Древесина из акации практически не впитывает влагу и довольно прочная.
- Дуб. По прочности превосходит вышеперечисленные материалы и служит долго при правильной обработке. Но такие черенки дорого стоят и много весят.
- Лиственница. Она считается элитной породой и стоит соответствующе. Весит такой черенок еще больше, чем дубовый. Но и срок службы у него будет огромный. Кроме того, лиственница не подвержена коррозии, поэтому ее можно не покрывать ни лаком, ни краской.
Не рекомендуется приобретать лопаты, черенок которой изготовлен из кедра, каштана, сливы, осины, ивы или ореха. Как показывают отзывы, эти древесины очень ломкие и могут подвести в неподходящий момент.
Длина черенка
Этот параметр подбирается в индивидуальном порядке. Черенок должен быть такой длины, чтобы он доставал до плеча. Если нужно работать с тяжелыми почвами, тогда лучше приобрести укороченную штыковую лопату. Длина ее черенка может быть меньше на 10-15 сантиметров стандартной. Это позволяет снизить получаемую нагрузку на спину. Кроме того, необходимо обращать внимание, чтобы черенок был надежно соединен с пластиной при помощи болтов или металлического кольца-оттяжки.
Итак, в обзоре было рассмотрено, какие бывают заступы, для чего они предназначены и каким вариантам люди отдают предпочтение. К выбору инструмента стоит подходить с умом, чтобы облегчить свой труд и сэкономить время. Неудачно подобранная штыковая лопата снижает эффективность работы и может даже нанести вред здоровью.
Также не стоит забывать, что за инструментом необходимо правильно ухаживать. Только в этом случае он прослужит максимально долгое время. Важно после каждой работы очищать лопату от грязи, вытирать ее насухо и смазывать пластину машинным маслом.
ширина лопаты из рельсовой стали с черенком, размер титановой лопаты со штыком
Выбор черенок
Какой выбрать черенок? Классика – деревянный. Это может быть недорогая и не слишком практичная древесина, а может быть крепкая и высококачественная, например, эвкалипт. Альтернатива – опять-таки металл и пластик. Кстати пластики, а если быть точным, высокотехнологичные полимеры, постепенно завоевывают потребительский рынок. Причина их популярности – лёгкость, прочность, отсутствие сучков, они не боятся влаги.
Из чего состоит лопата? Черенка и режущей части. Существует ряд критериев выбора черенка для лопаты:
- материал, из которого он был выполнен. Для штыковых типов, как правило, используются черенки из древесины, а для современных совковых зачастую применяются из разных пластиков или же из легкого алюминия. Также крайне популярными являются лопаты с металлическим типом черенка из нержавеющей стали. На деревянных не должно быть никаких зазубрин, сучков, червоточин и каких-либо трещин. По качеству лидируют твердолиственные породы: береза, ясень, ольха;
- форма, которая обычно прямая, но совковые типы могут отличаться изогнутыми или горбатыми черенками или иметь на конце ручку для более комфортной работы;
- диаметр может быть разным: от 34 до 40 мм;
- длина также подбирается индивидуально. Стандартная длина черенка варьируется от 900 до 1400 мм.
Также крайне популярными являются лопаты с металлическим типом черенка из нержавеющей стали. На деревянных не должно быть никаких зазубрин, сучков, червоточин и каких-либо трещин. По качеству лидируют твердолиственные породы: береза, ясень, ольха;
Выбор черенка
Одним из наиважнейших параметров при выборе лопаты является подбор металлической части

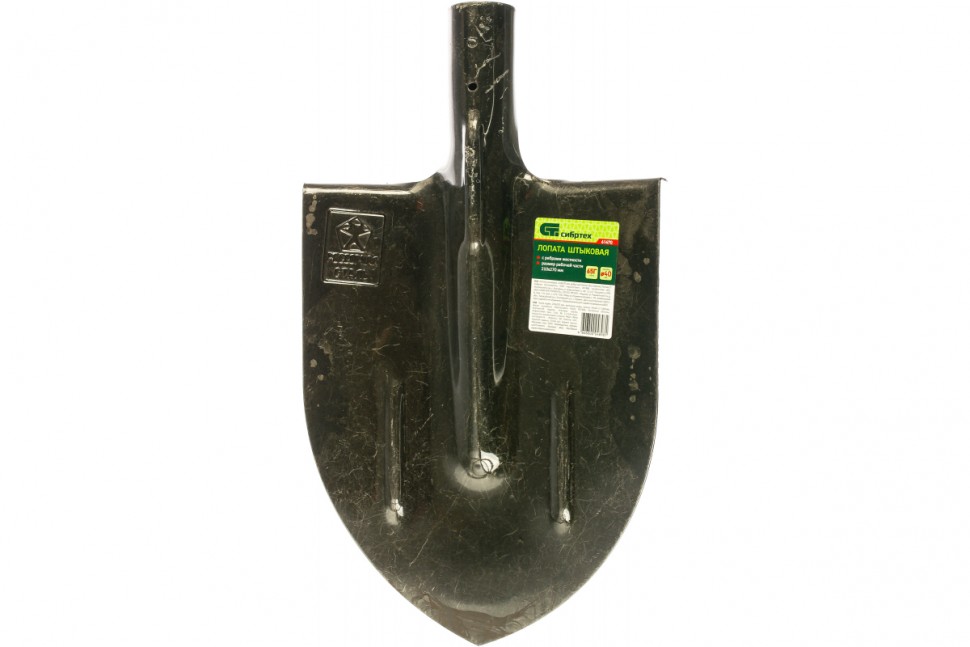

Прежде всего нужно обратить внимание на рёбра жёсткости на рабочей части. Они гарантированно продлят жизнь лопате, а также обеспечат наиболее облегченный и малотрудозатратный процесс отвала грунта (он будет в меньшей степени налипать)
Предлагаем ознакомиться Тентовые теплицы: преимущества и недостатки, чертежи и инструкция по сборке
Заточку режущей кромки лучше производить под конкретную работу: вскопку грунта с травой, разруб корней.
- очищать лопату после работы, т. к. органика и влага — главный источник окисления, проще говоря, провоцируют коррозию металлической части, что приводит к негодности орудия;
- своевременно укреплять и окрашивать деревянную ручку. Краска предохранит ее от воздействия окружающей среды (от отсыревания и усыхания), что также быстро приведет к негодности. Орудие труда не должно разбалтываться, поэтому даже при минимальных люфтах нужно разобрать крепления, подбить и укрепить черенок в сторону рабочей части, заново закрепив. Гвозди в таких случаях намного надёжнее саморезов;
- хранить инвентарь нужно в специально отведенном помещении для садового инвентаря, хорошо проветриваемом и без влаги. Идеальным вариантом в нем будут держатели для лопат настенные.
Идеальным вариантом в нем будут держатели для лопат настенные.
Хранить в специальном месте
При должном уходе, аккуратном обращении и своевременном внимании к деталям (черенку, тулейке, рабочей части) инструмент может прослужить долгие и долгие годы.
Как видно, данный вид орудия труда отличается завидным разнообразием и многофункциональностью, может выполнять различные функции и является абсолютно незаменимым как на дачном участке, так и на стройке, в производстве и других сферах жизни. Всем, решившим выбрать себе лопату для тех или иных целей, придется проанализировать многие факторы, описанные выше.
youtube.com/embed/Cka_lLWyA24?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»> 2 Как правильно выбирать?
При выборе лопаты главными критериями являются долговечность изделия и комфортное использование. Первый пункт подразумевает, что лопата будет долгое время стоять в подсобном помещении и не испортится, не поржавеет, не сгниет черенок.
Штыковые лопаты с разными вариантами черенков
Поэтому первым делом нужно смотреть на покрытие рабочей области. Чаще всего полотно вскрывают различными лаками и эмалями. Они защищают инструмент от коррозии. Что касается черенка, то рабочий вариант – изделие из полимеров. Такой черенок по прочности не уступает деревянному, а по долговечности даже опережает.
Что касается комфорта при работе, то здесь важно подобрать рабочее полотно в зависимости от предполагаемой сферы применения. Если использовать инструмент в саду, то лучше подобрать лко с нешироким полотном
Для огорода и строительства подойдет более широкий вариант.
Из иностранных производителей качественный товар выпускают компании Fiskars и Gardena. Из отечественных фирм хорошие рабочие качества показывает штыковая лопата зубр.
Рекомендации по эксплуатации
Лопата не представляет собой высокотехнологичное изделие, поэтому многие не находят важным ни ее выбор, ни соблюдение инструкции по эксплуатации. Тем не менее изготовители гарантируют сроки сохранности изделия в течение 12 месяцев только при соблюдении этих инструкций. В частности, они предполагают соблюдение техники, которая помогает избежать излишнего травмирования.
Чтобы лопата не сломалась при первом же применении, ее рекомендуется устанавливать лезвием перпендикулярно земле, удерживая рукоять впереди. Ступней ноги нужно надавить край полотна лопаты. Чтобы вогнать лезвие в тяжелую почву, иногда приходится концентрировать всю энергию на этом толчке.
Производители не рекомендуют прыгать на лопату или давить на края обеими ногами. Если земля такая плотная, что не поддается обработке вручную, лучше взять механизированные инструменты, например, культиватор.
При копании лопатой стоит помнить, что если сдвинуть руки слишком далеко вниз по черенку, придется слишком низко наклоняться. Еще нужно понимание, что лопатой нельзя постоянно работать, как ломом, хотя с некоторыми небольшими каменистостями штыковой инструмент справится. Обрубить корни или выполнить другую подобную работу будет проще, если повернуть рабочую часть полотна к себе. Это упростит задачу, так как, если делать эти работы лезвием, развернутым от себя, придется слишком далеко выдвигать руки. Вы не сбережете силы и здоровье, а работа покажется слишком тяжелой.
Из чего и как делать
Конструкции, как вы видели, разные, но набор материалов будет примерно одинаковым. Отличается их количество, а сечение и характеристики остаются неизменными.
Использовать можно круглую или профилированную трубу, металлические прутки или «детали» от вил
Материалы для изготовления
Начинают в основном с изготовления каркаса.
Его чаще делают из профилированной трубы, оптимальное сечение 30*30 мм или около того. Важна при этом толщина стенки — не менее 3 мм. В некоторых моделях использовали уголок. Ширина полочки тоже около 30 мм, толщина металла — не менее 3 мм.
Ручку можно сделать из той же профильной трубы, можно использовать круглую. Важна также толщина стенок. В принципе, сделав фиксатор, можно использовать деревянный держак от лопаты. Некоторые покупные модели предусматривают установку именно деревянного держателя.
Рама из уголка
Основное внимание надо уделить материалу, который используют для зубьев рабочих вил. Это должна быть хорошая конструкционная сталь
Вилы делают из прутка не менее 8 мм в диаметре.
Из чего делают их умельцы:
- Отрезают от обычных вил, приваривают на чудо-лопату.
- Распрямляют пружины подвески.
- Распиливают на узкие полоски автомобильные рессоры.
Если удастся найти хороший пруток — круглый, квадратный или шестигранный — не важно, вам будет намного проще.
Неплохой вариант, кстати, с вилами
Но брать надо хорошие, а это недешево. И еще: рассчитывайте размеры чудо-лопаты так, чтобы рабочие вилы имели 8 штырей. Тогда нужно будет купить две шутки обычных вил.
Если конструкцию выбрали с двумя вилами — рабочими и упорными, на упорные можно ставить отрезки подходящей длинны металлического прутка. Нагрузки тут не такие высокие, так что прочности должно хватить. Диаметр прутка — 10 мм, можно использовать ребристую арматуру, которую применяют при армировании фундамента.
Размеры
Большинство фирм, которые выпускают чудо-лопаты имеют целый ряд размеров данного изделия. Люди у нас разные по комплекции и по физической подготовке. Для мужчин можно делать более массивные модели, а для женщин и пожилых людей — меньше и легче. В среднем размеры такие:
Ширина рабочей части — от 45 см до 60 см
Больше делать не стоит: будет тяжело копать и производительность только уменьшится, а не возрастет.
Длинна штырей рабочих вил 220-300 мм.
Расстояние между штырями — 70-80 мм.
Длина ручки — по росту, удобнее, если она заканчивается в районе плеча.
Размеры чудо-лопаты можно подбирать «под себя» — важно чтобы работать было удобно. Все остальные размеры подбираете в зависимости от конструкции и используемого материала
Все остальные размеры подбираете в зависимости от конструкции и используемого материала.
Большая и маленькая лопата
Такие характеристики лопат, как вес и высота рукояти, различаются
На них важно обратить внимание. Полотно бывает разных габаритов. Если деревянный черенок небольшой и полотно маленькое, значит, для похода в лес, на речку, озеро лучше модели не найти
Лопата поместится в рюкзак, сумку, её легко будет нести.
Если деревянный черенок небольшой и полотно маленькое, значит, для похода в лес, на речку, озеро лучше модели не найти. Лопата поместится в рюкзак, сумку, её легко будет нести.
Ещё её можно купить, если не получается пока привезти на дачу стандартную.
Надо купить вилы, стремянку, например. Лучше чуть позже нанять такси, попросить знакомых отвезти всё сразу.
Вскопать ею огород реально, хотя и не так удобно, как стандартной. Траншею, котлован, ров, конечно, вырыть не получится. Но, как говорится, на безрыбье и рак – рыба. С её помощью можно укрыть на зиму виноград, установить изгородь, пересадить растения.
Можно купить лопату туристическую, специального назначения, складную, со встроенными дополнительными инструментами, мультитул. Увы, она не столь актуальна на даче, в саду. Набор дополнительных инструментов следует изучить внимательно. Возможно, они пригодятся, а может и нет.
Удобная рукоять
Рукоять, так называемый черенок чаще всего можно заменить. Исключение – литая металлическая лопата. Если нужен черенок с упором, а в продаже такой модели нет, что делать?
Металлическая литая лопата обладает своими плюсами и минусами. Зимой с ней без перчаток, например, работать сложно.
Схватиться за первую попавшуюся под руку, кинуться расчищать снег – проблема в этом случае.
Хорошо, конечно, если деревянный черенок, с которым лопата была куплена, служит долго. В то же время ничего страшного нет в том, что он не подходит по какой-либо причине, вдруг поломался. Иногда работа в саду превращается в сплошные мучения только из-за того, что рукоять слишком короткая или слишком длинная.
Лопата штыковая с черенком из ясеня или берёзы выдержит нагрузку. Эти породы дерева подходят больше, чем сосна или дуб. Рукоять не проблема купить, сделать самостоятельно.
Разновидности
Лопаты подразделяются по видам, а также бывают различных форм.
Например:
штыковая прямоугольная;
Компании Alex Diggermaer, «МАТиК», «Забайкалресурс» предлагают покупателям совковый, бытовой и копательный инструмент по доступной цене. Изделия предприятий можно различить по виду клейма, которое имеется на тулейке. Например, на видах инструмента Alex Diggermaer можно увидеть букву «D».
Российские предприятия используют надпись «рельсовая сталь», которая наносится на полотно.
Виды лопат разнообразны, поэтому можно подобрать нужный инструмент под любые работы. Рассмотрим самые популярные варианты.
Совковая – отличается соответствующей формой, так как полотно располагается под углом к рукояти. Изогнутые края полотна позволяют удобно расчистить поверхность. Инструментом можно выгребать землю, песок, другие сыпучие материалы. Лопата удобна для вспомогательных работ, например, замешивания растворов.
Любая лопата снабжается черенком, который может быть из металла или дерева. Первый вариант изделий – это полая труба. Она обычно изогнутой формы, что придает удобства. Минус материала в том, что он холодный, работать такой лопатой некомфортно.
Идеальная лопата
Штыковая лопата – это не только садовый инструмент, на самом деле, хотя и принято её к ним причислять. Полотно бывает разной формы, порой фантастической. Глядя на фото штыковой лопаты, называемой «чирва» или «комсомольская», сложно угадать, для чего её придумали.
Она красивая, привлекает внимание. Её можно повесить в комнате на стену исключительно ради красоты
Создали её для работы с сыпучими материалами – песком, углём, щебнем.
Для не глинистой почвы она тоже, пожалуй, подойдёт. Точнее, ею можно взрыхлить грунт. Но для этой цели покупать её нет смысла. Удобнее действовать обычной штыковой или штыковой садовой. И та и другая – лопата штыковая прямоугольная.
Привлекает внимание лопата штыковая американка. У неё рукоять расположена под углом
Полотно слегка выгнутое, напоминает ковш. Можно и вырыть яму при желании, и взрыхлить клумбу. Без дела она точно лежать не будет. Ею также можно сколоть лёд, убрать снег.
Интересный экземпляр – сапёрная или пехотная лопата. Их не найти в магазине с садовым инвентарём. Они продаются в оружейных магазинах, военных. Украсить такой лопатой стену комнаты – хорошая идея. Правда, копать тоже понравится. Работа в саду будет спориться.
Сапёрная, пехотная лопата в походе пригодится человеку, к армии никакого отношения не имеющему.
Главное – решиться, купить её себе.
Палка-копалка когда-то помогла изобрести систему рычага. Люди научились загораживать вход в пещеру камнем. А может и наоборот, благодаря этому механизму была изобретена палка-копалка.
Лопату по праву можно назвать гениальным изобретением, роковым, таким же, как и колесо. Люди смогли приручить не только животных, но и растения, отвлечься от охоты, собирательства, изменить свою жизнь в лучшую сторону, создать уют и комфорт, свою реальность.
Подбираем тип ручки и материал
Перед тем, как выбрать штыковую лопату, нужно обратить внимание на ее «конфигурацию». Сейчас модно использовать треугольные ручки, которые предотвращают вращение по оси во время копания и выбрасывания земли из траншеи
С одной стороны – очень удобное усовершенствование, которое поможет снизить нагрузку на кисть руки и увеличит точность выброса порции земли. С другой стороны – очень неудобная штука при работе «на два фронта».
При использовании треугольной ручки вам придется постоянно держать кисть параллельно ковшу и поворачивать ее при выбросе.
При проделывании траншеи это будет очень удобно, но плохо при вскапывании грядки, особенно, при выкапывании картофеля и других овощей, где приходится осуществлять много действий. Треугольная ручка будет неплохой находкой для совк овой лопаты, так как площадь ковша большая и балансировать вес, держась за черенок, будет сложно.
Что касается материала, то отдать предпочтение лучше всего дереву, поскольку оно имеет оптимальное соотношение цены и качества. К тому же, руки не будут «прилипать» к нему в мороз, как происходит при использовании металлических ручек. Есть еще альтернативный вариант – пластик. Он недорогой, легкий, «теплый», но есть существенный недостаток – он легко сломается при падении инструмента.
