Соединительная коробка для проводов: Кабельные распределительные коробки для электромонтажа | Распределительные и монтажные коробки

Кабельные распределительные коробки для электромонтажа | Распределительные и монтажные коробки

Электрические распределительные коробки (монтажные, распаячные, разветвительные, установочные)

Распределительная коробка — ящик с крышкой на боковых сторонах которого есть специальные отверстия для устройства проводов. Обычно такие изделия выполняются из пластика. Существует да вида: для открытой и скрытой проводки.

При установке открытой электрической проводки, коробки монтируются непосредственно сверху на стены, для скрытой помещаются вглубь стены и крепятся там при помощью штукатурки. Как правило распределительные коробки монтируют так, чтобы наружная часть была заметна и можно было легко подобраться к проводам. В первую очередь это следует учитывать при первичном соединении проводов, но также следует учитывать возможность возникновения неисправностей и поломок во время эксплуатации оборудования и проводов (обычно вызванных исчезновением напряжения, из-за потери контакта. Всякий электрик знает, что ремонт проводки следует начинать конкретно с осмотра распределительной коробки.

Для того, чтобы обеспечить на участке равномерное и надёжное распределение электрической энергии, проводку зачастую разделяют на некоторое количество магистральных линий, не связанных между собой. В каждой комнате укладывается свой провод питания, а к нему уже подключаются все остальные потребители электроэнергии.

Обычно коробки следует монтировать на высоте от двадцати до тридцати сантиметров о потолка. Коробку можно спрятать под обоями или замазать штукатуркой. Это позволит не испортить внешний вид комнаты, однако следует предварительно запомнить местоположение распределительной коробки, чтобы в случае необходимости с легкостью её отыскать.

Распределительная коробка: её особенности и установка

Краткое описание распаячной коробки.

Термин распаечная коробка является самым ходовым среди электриков, однако есть и другие названия одного и того же изделия – например,

коробка распределительная, она же ответвительная. Независимо от названия назначение таких коробок заключается в безопасном соединении проводов (ответвлений) определенным образом, то есть в строгом соответствии с электрической схемой квартиры. В противном случае ничего не будет работать или, что еще хуже, есть большой риск получить короткое замыкание и пожар. Другими словами в распаечных коробках разрозненные части электропроводки собираются в работоспособную схему. Поскольку распаечные коробки играют роль узловых развязок (отпаек, перекрестков), их применение дает большую гибкость при прокладке электропроводки и позволяет немного сэкономить на количестве (метраже) кабелей и проводов. Распределительная коробка, её назначение, особенности и установка.

Использование распределительной коробки для электропроводки.

Специальное устройство используется для защиты места электропроводного соединения установленного в стенах. Часто оно изготавливается из разнообразных материалов.

Коробка распределительная, назначение, особенности и её установка.

Прочный корпус применяют для защиты соединения электрического кабеля от влаги и механических повреждений. Устанавливается он внутри бетонных, гипсокартонных или кирпичных стен, а также используется как декоративное оформление. Изделие имеет короб с крышкой, закреплённой специальными защёлками. Это сделано для облегчённого доступа к находящимся там проводам, что позволяет улучшить ревизию с осмотром.

Коробка распределительная устанавливается двумя способами. Первым методом (открытым) корпус для устройства электропроводки снаружи устанавливается с помощью закрепления её дюбелями, саморезами на основание опор.

Процесс обустройства изделия вторым способом (скрытым) намного сложнее. Нужно хорошо знать тонкости технологии установки деталей. При сверлении отверстий на распределительной коробке применяются коронки. Они закрепляются на дрель с большой мощностью. Размер внешнего диаметра должен быть больше на 3 мм отсамого короба. Это позволяет вставить и закреплять её в подготовленных отверстиях.

Алебастр с добавлением изогипса используется как уплотнитель. Корпус устанавливают от стены на некотором расстоянии, должно быть примерно 70 до 120 мм.

Перед тем как установить коробку проводится подготовка посадочного места. Оно обрабатывается специальным грунтующим составом глубокой пропитки.

С помощью запрессовки до начала работ необходимо вставить провод.

Внешний вид защитного устройства при скрытом методе не отличается от изделия, оборудованного на других отделочных материалах, магнезите, гипсокартоне. Конструкция прочно крепится с помощью винтовых упоров.При установке последней исчезает необходимость пользоваться алебастром. Нужно сделать так, чтобы место под посадку совпадало своими размерами с распределительной коробкой максимально. Надо стараться не сильно затягивать упоры.

Корпуса изготавливаются из металла или не сгорающей пластмассы. Внутри них провода соединяются в чётко узаконенном порядке. Их концы очищаются острым ножом, потом скручиваются плоскогубцами,. А затем производится пайка с применением канифоли. Использовать кислоту строго запрещается. Химическая реакция образует окислы, которые не обеспечивают надёжный контакт.

Потом подготовленные концы проводов изолируют лакокрасочным материалом и накрывают пластмассовым колпачком, с использованием изоляционной ленты. Установить распределительный корпус несложно. И эту задачу сможет выполнить практически каждый.

Рекомендуется для выполнения ответственной работы приглашать специалиста. Любая малейшая допущенная ошибка может привести к травме или гибели человека.Устроенные коробки надёжно крепятся винтовыми упорами. Именно такие контакты сохраняют полную защиту от непредвиденных ситуаций с работой электропроводки. Распределительная коробка введена в правила для соблюдения электробезопасности.

Выполняйте по схеме: протащить провода в корпус изделия. Зачистить и скрутить их. Закрепить на колодках (осуществляется надёжный контакт) и произвести изоляцию. Уложить в коробку, закрыть крышкой.

Работа по электромонтажу, которая проводится грамотно в соответствии со всеми правилами, поможет эксплуатировать распределительную коробку без сбоев длительное время. Сегодня электрики называют разные сжимы, закрутки или подсоединение проводов словом распайка. Короб для расположения включателей, розеток и подключения комнатной сети к общей линии — это самая главная защита вашего дома от внезапных возгораний проводки.

Устанавливайте распределительную коробку и живите без проблем.

Распределительные коробки. Виды и особенности установки

В правильном построении электрической проводки важную роль играют распределительные коробки. С помощью таких коробок осуществляется разводка линий питания электроэнергией по разным помещениям.

Изделие предназначено для обеспечения надежной изоляции соединительных узлов электропроводки с основным кабелем питания. Распределительные коробки конструктивно выполнены в виде пластикового корпуса со специальными отверстиями по бокам для прохода проводов, имеют закрывающуюся крышку.

распределительные коробки классифицируют по методу установки:

• Для скрытой линии проводов. Коробка применяется в пустотах, проемах для организации места соединений проводов. Провода прокладываются в особых каналах, скрыты под штукатуркой, снаружи не видны. После установки и соединения проводов крышку закрывают и замазывают штукатуркой или шпаклевкой.

• Для наружного применения. Коробка закрепляется снаружи на поверхности стены. Там же располагают и кабель каналы для установки электропроводки. Этот вариант имеет место в офисной линии проводов, а также коммерческих организаций и промышленных предприятий. В частном строительстве наружная линия питания чаще предназначена для технических подсобных помещений. Наружный способ прокладки проводов удобен, так как можно быстро найти необходимое место, где соединены провода. Это является оптимальным решением для мест со значительным количеством потребителей энергии.

Данная классификация определяет только небольшую часть признаков распредкоробок, но является основной для широкого круга потребителей. Кроме этого вида классов, имеется разделение по назначению и степени безопасности распредкоробок. Этот способ деления актуален в помещениях спецназначения, дает максимальную возможность выбора изделий для создания безопасности, защитить электрооборудование от различных воздействий внутри зданий и помещений.

Классификация по виду защиты, особенностям и назначению:

• Распределительные коробки с обычной защитой. Применяются в производственных и жилых помещениях, служат для бытового применения, оснащены крышкой без уплотняющей прокладки, отверстия вывода проводов выполнены с уплотнением из резины.
• Пылезащитный вид. Служит для монтажа в пылесодержащих помещениях. Предохраняет соединение проводов от пагубного воздействия пыли, и как следствие, на функционирование системы обеспечения электроэнергией.
• Влагозащищенные коробки. Обеспечивают защиту соединений проводов от влаги и воды, с помощью резиновой прокладки на крышке, в помещениях с повышенной влажностью воздуха.
• Огнестойкого исполнения. Их использование актуально в помещениях с проведением взрывоопасных и огневых (сварочных) работ, с легко воспламеняемыми газами, жидкостями и веществами, с высокими требованиями безопасности. В огнестойких коробках провода монтируются с помощью специальных креплений, удерживаются специальными зажимами.

Конструктивные особенности

Коробки создают хорошую изоляцию для соединений электропроводки и от негативного действия внешних факторов, при этом имеют компактный корпус.

Многие распредкоробки состоят из пластмассового корпуса в виде прямоугольника или круга, разных типоразмеров, с отверстиями специального назначения для входа проводов внутрь коробки.

Распределительные коробки наружного исполнения выполнены с различными вариантами крепления их на поверхности стены, либо на других поверхностях с:

• Наружными установочными отверстиями.
• Внутренними крепежными отверстиями.
• Фиксацией на тросу. Имеют крепежные элементы фиксации на тросу.

Коробки для внутренней установки отличаются от наружных вариантов. Они устанавливаются внутри полых конструкций из гипсокартона, либо внутри стены. Крепление распредкоробок в стенах из бетона, кирпича или пенобетона производится шпаклевкой, раствором. Для надежности крепления на наружной стороне коробки выполнены удерживающие борозды.

Установка в гипсокартонных перегородках выполняется винтами в монтажные отверстия на дне коробки, либо специальными зажимами и элементами с распором конструкции.

Крышка, закрывающая корпус, фиксируется винтами или на защелках. Коробки внутреннего варианта имеют защелкивающуюся крышку, а наружный вариант выполнен с креплением крышки на винтах. Некоторые виды распредкоробок оснащены элементами для использования заземления, оснащены внутренней металлической планкой с крепежными винтами, отверстиями подключения кабеля и заземления.

Свойства и размеры

Для монтажа элелектропроводки необходимо выбирать распредкоробку, которая бы удачно подходила для установки в определенном вами месте. Ее характеристика должна соответствовать требованиям и техусловиям.

Чаще всего к распределительным коробкам предъявляются следующие требования:

• Материал изготовления.
• Габаритные размеры, и размеры внутренней части.

Типоразмеры основных вариантов распредкоробок и пластмассы имеют много особенностей из-за технических условий изготовителя. Большинство вариантов типоразмеров круглой формы из пластмассы для наружного и внутреннего монтажа имеют:

• Диаметр 65 мм, глубина 40 мм, с классом защищенности IР55.
• 70 мм, глубиной – 50 мм.
• 80 мм, глубиной – 50 мм.

Такие детали оснащены четырьмя вводами для кабеля с заглушками из резины, уплотняющие вхождение кабеля. Крышка крепится за счет плотного облегания наружного диаметра коробки.

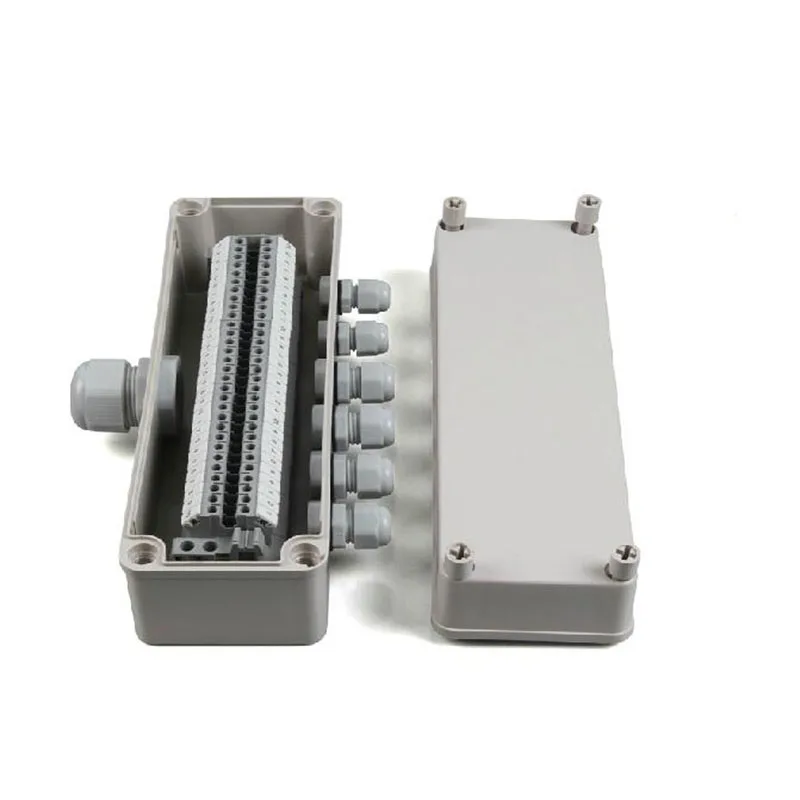

Пластмассовые коробки для проводов в виде прямоугольного корпуса выполняют со степенью защиты IР55, размеры сторон прямоугольника выполнены в интервале от 43 до 380 мм, с глубиной коробки от 35 до 120 мм.

Пластмассовые распределительные коробки

Чаще всего для выпуска изделий такого вида, как распредкоробки, применяется пластик различного вида. Пластмасса имеет свои достоинства при изготовлении распредкоробок:

• Не проводит электрический ток.
• Невысокая стоимость.
• Простота технологического решения изготовления разных форм и размеров.
• Несложная возможность комплектования коробок вспомогательными элементами из резиновых прокладок, установочных планок, легкая установка крепежных винтов.
• Длительный срок службы коробки, обусловлен свойством пластмассы (стойкость к естественному разрушению).

Металлические распределительные коробки

При прокладке электропроводов на складах, мастерских и других помещениях, требующих не только хорошей фиксации проводов, но и защиту от негативных производственных факторов, появляется нужда в монтаже распредкоробок с повышенными свойствами в эксплуатации.

В этом случае оптимальным решением по выбору материала коробки становится металл. Коробки из металла изготавливаются чаще всего способом штамповки из листа стали, с дальнейшей грунтовкой и покраской. Крепление крышки создается применением винтового соединения. Конструкцию корпуса коробки делают герметичной при помощи уплотняющих резиновых прокладок в местах ввода электрокабеля, и прокладки из резины для крышки.

Установка распредкоробки

Распределительные коробки необходимы в местах, где разделяется центральный электрический кабель на отводящие линии потребителей. Согласно проекта устанавливаются определенные места (разветвления) монтажа распредкоробок при прокладке электропроводки. Чаще определяются места возле косяков в углу, или на расстоянии 30 см от потолка.

Порядок установки коробок для соединений проводов

• В точке входа центрального кабеля в помещение монтируется распредкоробка, фиксируется на подготовленном месте.
• Провода отводов питания для потребителей различного назначения заводятся в корпус коробки на 5-7 см.
• Внутри корпуса коробки производится маркировка проводов.
• В случае необходимости делается чертеж схемы электропроводки на плане помещения, с указанием номеров проводов и особенностей прокладки.
• Производится скрутка проводов.
• Скрутки проводов чаще всего изолируют пластмассовыми колпачками (СИЗ) или WAGO.
• Скрутки помещаются внутрь корпуса коробки так, чтобы крышка могла закрыться.
• Закрывается крышка на корпусе.
• Производятся облицовочные работы стены, тем самым закрепляются распредкоробки шпаклевочным раствором или штукатуркой.

Особенности соединения проводов

Установка соединений сети электропроводки в окончательную схему системы электроснабжения выполняется по подготовленной схеме. Нагрузка и толщина проводов рассчитываются в период проектирования.

Соединение проводов имеет свои особенности, поэтому нужно соблюдать некоторые правила:

• Концы провода очищают от изоляции на 2 см.
• Если кабели электропроводки оснащены двойной изоляцией провода, то наружный слой очищается на расстоянии 5 см.
• Соединение проводов выполняется по цветовому соответствию. Это намного облегчает трудоемкость монтажа проводки.
• С использованием плоскогубцев или другого инструмента для электрического монтажа проводки производят обжимку каждой скрутки — (СИЗ) или WAGO.
• В комплекте коробки могут поставляться специальные монтажные или клеммные колодки. При их наличии установка соединений проводов делается с применением таких элементов с винтовыми зажимами, не забывая о соответствии цветов проводов.
• После проведения , и окончания работы соединения сверяются со схемой электросети, узлы соединений укладываются в корпус коробки, закрывают крышку.

Похожие темы:

• Коробки для розеток и выключателей(Подрозетники). Виды и установка
• Соединения проводов. Методы соединений и особенности
• Ответвители проводов. Виды и работа. Применение и как выбрать
• Кросс модули. Устройство и виды. Установка и подключение

Как подключить распределительную коробку для розеток и цепей освещения

Как подключить электрическую распределительную коробку. Распределительная коробка используется для добавления ответвления или расширения цепей и направления питания к источникам света и дополнительным розеткам. Рекомендации по подключению электрической распределительной коробки с простыми схемами подключения распределительной коробки, включая информацию о распределительных коробках на 20 и 30 ампер. Убедитесь, какой тип распределительной коробки следует использовать для кольцевой магистрали, радиальных цепей и цепей освещения. Также содержит советы по безопасности и информацию о том, как закрепить распределительные коробки и обеспечить их доступность.

Предупреждение: Для выполнения электромонтажных работ необходимо соблюдать Правила электротехники – Нажмите здесь для получения дополнительной информации.

Безопасная работа с распределительными коробками

Часть P новых строительных правил может включать проверку любых дополнительных схем квалифицированными электриками при продаже дома. Это может повлиять на вашу продажу, вы можете нарушить закон, и ваша страховка дома может быть недействительной. Пожалуйста, будьте абсолютно уверены, что вы знаете, что делаете, и проверьте всю свою работу у квалифицированного электрика. Убедитесь, что вы отключили все питание и изолировали цепи, с которыми вы работаете. .

Для чего используются соединительные коробки?

Распределительные коробки можно использовать для подключения дополнительных розеток к цепям, добавления точек освещения, расширения цепей, и в целом они являются способом получения питания от существующего источника и передачи его где-то еще. Их также можно использовать для ремонта.

Если провод поврежден, поврежденный участок можно отрезать и снова соединить два участка с помощью соединительной коробки.

Вкратце, они используются для безопасного соединения проводов или ответвления от электрической цепи. Всякий раз, когда вам нужно соединить два или более электрических провода, вам следует использовать распределительную коробку. В результате они широко используются и очень полезны для всех, кто занимается электромонтажом и электрикой.

Вы можете подумать, что блочные соединители выполняют ту же работу, и вы будете правы, но они оставляют открытыми довольно большие участки проводки, и если вы сняли с проводов длинные участки защитной оболочки, оголенные провода под напряжением могут быть легко доступны и представляют очевидную опасность.

Распределительные коробки имеют преимущество, заключающееся в том, что вся проводка и соединения размещаются внутри самой распределительной коробки, не оставляя оголенных проводов, к которым можно прикоснуться или ударить.

Распределительные коробки также можно использовать для добавления света и выключателей. Для получения дополнительной информации см. наш проект освещения и выключателей.

Типичная распределительная коробка — их можно приобрести в нашем интернет-магазине здесь

Описание типов электрических распределительных коробок

Электрические распределительные коробки бывают разных типов. Есть два ключевых отличия, на которые вам нужно обратить внимание при покупке распределительной коробки:

• Номинальное значение
• Клеммы

Существуют также различные типы распределительных коробок, которые можно использовать. Каждый из них немного отличается в зависимости от производителя (расположение клемм, немного разные молдинги и т. д.), но основные элементы должны быть одинаковыми:

• Стандартная распределительная коробка
• Необслуживаемая распределительная коробка или распределительная коробка Wagobox

Мы объясним различия между эти типы распределительных коробок и их различные преимущества вкратце, однако важно, чтобы у вас был правильный рейтинг, какой бы тип вы ни выбрали.

Номинал распределительной коробки в амперах

Распределительные коробки рассчитаны на ампер, чтобы защитить их, вас и цепь. Убедитесь, что у вас есть правильный ящик для правильной работы. Для кольцевой магистрали (подробнее о кольцевой сети можно найти в нашем проекте здесь), а также для радиальной цепи (подробнее о радиальных цепях в нашем проекте здесь) потребуется распределительная коробка на 30 ампер, а для цепи освещения (хотя вы можете купить распределительную коробку на 5 ампер). коробки) потребуется распределительная коробка на 20 ампер.

Используемый номинал должен отражать ток цепи, в которой он будет использоваться. Можно использовать распределительную коробку с более высоким номиналом тока в цепи с более низким номиналом, но не наоборот. Подводя итог:

• Кольцевая сеть и радиальные цепи = 30 ампер
• Цепи освещения = 20 ампер ваш проект. Клеммы — это то место, где соединения будут выполняться путем вставки жилы провода с любой стороны или прокладки проводки, а затем завинчивания клеммы для создания безопасного электрического соединения и соединения.

  Распределительная коробка с 3 клеммами, используемая для соединения двух секций проводки вместе

  По сути, в распределительной коробке используются клеммы трех типов:

  1. Одновинтовая клемма. одна единственная точка подключения. Обычно они находятся в стандартной распределительной коробке и позволяют подсоединять большее количество или размеры кабельных жил, чем клеммы других типов.

     Одновинтовые клеммы внутри распределительной коробки

  2. Винтовые зажимы для сборных шин. Жилы кабеля вставляются в собственные отверстия, а затем надежно закрепляются путем завинчивания их. Важно убедиться, что отверстие клеммы достаточно большое для того, чтобы в него поместилась жила кабеля. Эти клеммы относительно быстро и легко работают с шинными клеммами

     в распределительной коробке

  3. Простота подключения/необслуживаемые клеммы – каждая жила кабеля вставляется в свое отверстие в клемме. Кабели либо фиксируются рычагами, либо защелкиваются. Количество жил, которые можно подключить к каждой клемме, ограничено количеством отверстий в каждой клемме — обычно от 2 до 8. Они очень быстро подключаются и просты в использовании.

     Клеммный соединитель Easy Connect, не требующий технического обслуживания

  Круглые или квадратные распределительные коробки

  Не требуется, чтобы распределительная коробка была круглой или квадратной, обычно они бывают и теми, и другими. Как правило, более распространенные круглые распределительные коробки обычно используются для кабелей с меньшим током.

  Сильноточная распределительная коробка — изображение предоставлено Bartec

  Все более распространенными являются распределительные коробки, не требующие обслуживания. Они предназначены для замены стандартных круглых распределительных коробок, обычно используемых в бытовой электропроводке. Причина, по которой они стали настолько популярными, заключается в том, что они могут сэкономить почти 75% времени, необходимого для подключения традиционной распределительной коробки.

  Распределительная коробка необслуживаемого типа

  Подключение распределительной коробки

  В этом разделе объясняется, как выполнить подключение традиционной или стандартной распределительной коробки. Не имеет значения рейтинг или количество терминалов, процесс в каждом случае одинаков.

  Соединение двух отрезков провода вместе

  Дважды проверьте, отключено ли питание и подключите распределительную коробку, как показано ниже:

  Распределительная коробка Схема подключения – подключение кабелей с помощью распределительной коробки

  Создание ответвления с помощью распределительной коробки

  Если вы хотите отвести ответвление от текущей цепи, чтобы обеспечить питанием новую розетку света, опять же, убедитесь, что питание отключено, а цепь изолирована и подключите соединение поле, используя метод, описанный ниже.

  Соединительная коробка со схемой ответвления — Добавление ответвления с помощью соединительной коробки

  Крепление кабелей к соединительной коробке

  С кабелей следует снять изоляцию, чтобы открыть жилы кабеля, но убедитесь, что вы не делаете этого за пределами соединительной коробки сам. Кабель, выходящий из распределительной коробки, должен быть целым и неповрежденным.

  Перед подключением к клеммам необходимо зачистить жилы кабеля. Старайтесь выставлять минимальное количество проводника по мере необходимости. Обычно для этого достаточно 10 мм.

  Используйте зеленую и желтую земляную оболочку, чтобы покрыть землю, которая, скорее всего, будет открыта.

  Какие цветные провода какие?

  Цвета проводки для Великобритании претерпели изменения в марте 2004 года. Традиционные красный под напряжением и черный нейтральный цвет были заменены на коричневый под напряжением и синий нейтральный. Заземляющий провод остается желтым и зеленым, если он покрыт оболочкой, но он также может оголиться. Как указано выше, если он голый, вы должны прикрыть его каким-нибудь рукавом, чтобы указать, что это земля.

  Для получения дополнительной информации см. также наш проект «Новые цвета проводки и кабелей» для полного объяснения используемых цветов кабелей.

  	Before March 2004	After March 2004
  Live	Red	Brown
  Neutral	Black	Blue
  Земля	Зеленая и желтая или оголенная жила	Зеленая и желтая или оголенная жила

  Крепление распределительной коробки после установки

  Соединительные коробки должны быть прочно закреплены на прочной подходящей поверхности и должны быть доступны. Эти правила предусмотрены в правилах 17-й редакции и должны соблюдаться. Прикрутите основание распределительной коробки к балке или стропилу через крепежные отверстия, указанные на рисунке ниже.

  Детали распределительной коробки

  Это не обязательно означает, что они должны быть видны, их можно крепить в пустотах пола или крыши. Доступность означает, что строитель или электрик может легко снять часть пола или потолка и т. д. и получить доступ к распределительной коробке, когда это необходимо. Распределительные коробки нельзя заглублять в гипс или другие подобные материалы.

  Кабели, идущие в распределительную коробку и выходящие из нее, также должны быть закреплены на подходящей устойчивой поверхности. В противном случае может иметь место «механическое напряжение», и со временем провода могут ослабнуть, что приведет к ослаблению соединений. Кабели следует закреплять с помощью кабельных зажимов или хомутов.

  Также внимательно ознакомьтесь с правилами для кольцевых и радиальных сетей. Вы ограничены в длине кабеля, который вам разрешено использовать в обеих цепях, и длинные ответвления могут привести к превышению лимита и перегрузке цепи!

  В этом случае вы просите схему использовать намного больше энергии, чем она рассчитана. Больше энергии = больше тепла, и кабели могут загореться!

  Для получения подробной информации о правилах и получения дополнительной консультации специалистов загрузите последнюю версию утвержденного документа P, доступную на веб-сайте портала планирования.

  Вы также можете прочитать краткий обзор правил по электротехнике и их значения, посетив наш проект Approved Document P здесь.

  После того, как распределительная коробка закреплена на надежной поверхности, а проводка подключена к клеммам и проверена, вы можете закрыть распределительную коробку, ее нельзя оставлять открытой и открытой. Крышка завинчивается с помощью прилагаемого крепежного винта (или, возможно, винтов) через крышку и прикрепляет ее к основанию. Часто необходимо отрегулировать проводку внутри распределительной коробки, чтобы закрыть крышку. Не закрывайте крышку винтом с усилием, так как это может привести к повреждению кабелей.

  Запутался или запутался в проводке и электрике?! Получите профессиональную помощь — изображение предоставлено Active Rain

  Весь контент проекта написан и подготовлен Майком Эдвардсом, основателем DIY Doctor и отраслевым экспертом в области строительных технологий .

  10 главных ошибок в электротехнике | Семейный мастер на все руки

  Проблемы с проводкой и ошибки слишком распространены, и, если их не исправить, они могут привести к короткому замыканию, поражению электрическим током и даже пожару.

  Вот что нужно искать и как исправить то, что вы найдете.

  1 / 10

  Семейный мастер на все руки

  Выполнение соединений вне электрических коробок

  Ошибка : Нет электрической коробки | Никогда не подключайте провода вне электрических коробок. Распределительные коробки (или распределительная коробка) защищают соединения от случайного повреждения и защищают от искр и тепла из-за неплотного соединения или короткого замыкания.

  Решение: добавьте поле | Там, где соединения не содержатся в электрической коробке, установите коробку и снова подключите провода внутри нее. На фото показан один из способов сделать это для наружного освещения, установленного на деревянном сайдинге.

  2 / 10

  Семейный мастер на все руки

  Слишком короткие провода

  Ошибка 2: Слишком короткие провода | Провода, которые обрезаны слишком коротко, затрудняют соединение проводов и, поскольку вы, скорее всего, сделаете плохие соединения, опасны. Оставьте провода достаточно длинными, чтобы они выступали из коробки не менее чем на 3 дюйма.

  Решение: удлинить провода | Если вы столкнетесь с короткими проводами, это легко исправить. Просто добавьте 6 дюймов. удлинители на существующие провода. На фото показан тип соединителя проводов, который проще установить в труднодоступных местах. Вы найдете их в хозяйственных магазинах и домашних центрах.

  3 / 10

  Семейный мастер на все руки

  Оставление незащищенного кабеля в пластиковой оболочке

  Ошибка: незащищенный кабель | Легко повредить кабель в пластиковой оболочке, оставленный открытым между элементами каркаса. Вот почему электрические нормы и правила требуют, чтобы кабель был защищен в этих областях. Кабель особенно уязвим, когда он проходит над или под стеной или потолком, как показано здесь.

  Решение: Установите 2 x 2 | Защитите открытый кабель в пластиковой оболочке, прибив или привинтив доску толщиной 1-1/2 дюйма рядом с кабелем. Вам не нужно прикреплять кабель к плате. Протянуть провод по стене? Используйте металлический трубопровод.

  4 / 10

  Семейный мастер на все руки

  Плохая опора для розеток и выключателей

  Ошибка: свободная розетка | Незакрепленные выключатели или розетки могут плохо выглядеть, но, что еще хуже, они опасны. Слабо подключенные розетки могут перемещаться, что приводит к отсоединению проводов от клемм. Ослабленные провода могут вызвать искрение и перегреться, создавая потенциальную опасность возгорания.

  Решение: добавьте жесткие распорки для электрических коробок | Зафиксируйте ослабленные розетки, подложив под винты, чтобы создать плотное соединение с коробкой. Вы можете купить специальные прокладки, как мы показываем здесь, в домашних центрах и хозяйственных магазинах. Другие варианты включают небольшие шайбы или моток проволоки, намотанный на винт. Добавьте немного изоляции, пока вы вернетесь туда.

  5 / 10

  Семейный мастер на все руки

  Установка трехгнездовой розетки без заземляющего провода

  Решение: Установите двухразъемную розетку | Если у вас есть розетки с двумя разъемами, заманчиво заменить их розетками с тремя разъемами, чтобы вы могли подключать вилки с тремя контактами. Но не делайте этого, если не уверены, что земля свободна. Используйте тестер, чтобы проверить, заземлена ли ваша розетка. Ряд индикаторов показывает, правильно ли подключена розетка или имеется неисправность. Эти тестеры легко доступны в домашних центрах и хозяйственных магазинах. Если вы обнаружите розетку с тремя разъемами в незаземленной коробке, проще всего будет просто заменить ее розеткой с двумя разъемами, как показано на рисунке.

  6 / 10

  Семейный мастер на все руки

  Встраиваемые коробки за поверхность стены

  Ошибка: Открытый горючий материал | Электрические коробки должны быть установлены заподлицо с поверхностью стены, если поверхность стены выполнена из горючего материала. Ящики, утопленные за горючими материалами, такими как дерево, представляют опасность возгорания, потому что дерево подвергается потенциальному воздействию тепла и искр.

  Решение: Добавьте расширение коробки | Исправить это просто, установив металлический или пластиковый удлинитель коробки. Если вы используете металлический удлинитель для пластиковой коробки, соедините металлический удлинитель с заземляющим проводом в коробке с помощью заземляющего зажима и короткого отрезка провода.

  7 / 10

  Установка кабеля без зажима

  Ошибка: Отсутствует зажим | Незакрепленный кабель может привести к натяжению соединений. В металлических коробках острые края могут порезать изоляцию на проводах. Для одинарных пластиковых коробок не требуются внутренние кабельные зажимы, но кабель должен быть закреплен скобами в пределах 8 дюймов от коробки. Пластиковые коробки большего размера должны иметь встроенные кабельные зажимы, а кабель должен быть закреплен скобами в пределах 12 дюймов от коробки. Кабели должны быть подключены к металлическим коробкам с утвержденным кабельным зажимом.

  Решение: Установите зажим | Убедитесь, что оболочка кабеля попала под зажим и что около 1/4 дюйма оболочки видно внутри коробки. Некоторые металлические ящики имеют встроенные кабельные зажимы. Если в коробке, которую вы используете, нет зажимов, купите зажимы отдельно и установите их при добавлении кабеля в коробку.

  8 / 10

  Переполнение электрических коробок

  Ошибка: слишком маленькая коробка | Слишком большое количество проводов в коробке может привести к опасному перегреву, короткому замыканию и возгоранию. Национальный электротехнический кодекс определяет минимальные размеры коробки для снижения этого риска.

  Решение: Установите большую коробку | Чтобы рассчитать минимальный требуемый размер коробки, сложите элементы в коробке:

  • 1 – для каждого горячего и нейтрального проводов, входящих в коробку
  • 1 – для всех заземляющих проводов вместе
  • 1 – для всех кабельных зажимов вместе
  • 2 – за каждое устройство (выключатель или розетка? но не светильники)

  Умножьте общую сумму на 2,00 для провода 14-го калибра и на 2,25 для провода 12-го калибра, чтобы получить требуемый минимальный размер коробки в кубических дюймах. Затем выберите ящик как минимум с таким объемом. На пластиковых коробках объем проштампован внутри, обычно сзади. Емкость стального ящика указана в электрических нормах. Стальные ящики не будут маркированы, поэтому вам придется измерять высоту, ширину и глубину внутреннего пространства. Затем умножьте, чтобы найти объем.

  9 / 10

  Поменять местами горячий и нейтральный провода

  Решение: Определите нейтральную клемму | Подключение черного горячего провода к нейтральной клемме розетки может привести к смертельному поражению электрическим током. Беда в том, что вы можете не осознать ошибку, пока кого-нибудь не ударит током, потому что свет и большинство других сменных устройств все равно будут работать; они просто не будут работать безопасно.

  Всегда подключайте белый провод к нейтральной клемме розеток и осветительных приборов. Нейтральная клемма всегда маркируется. Обычно он определяется серебристым или светлым винтом. Подключите горячий провод к другому терминалу.
