Размер балки перекрытия и пролет в жилом строительстве

На днях у меня был хороший спор с другом. Он утверждал, что балки его пола были слишком малы для его дома, из-за чего его пол шатался. Я взглянул и сказал, что они выглядят нормально, но им просто нужна дополнительная поддержка. Затем я упомянул, что могу доказать свою точку зрения, потому что существуют специальные таблицы нагрузок, изложенные в строительных нормах и правилах, которые определяют размеры балок перекрытия.

Правильный размер балок перекрытия определяется Международным жилищным кодексом – IRC. В нем указаны максимальные длины пролетов для деревянных балок всех размеров — от 2×6 до 2×12 и больше. Код также определяет размеры балок и пролеты для различного расстояния между балками — от 12 до 24 дюймов.

Независимо от того, строите ли вы новый дом или уже приобрели его, понимание функции балок перекрытия имеет решающее значение. Почему? Во-первых, они поддерживают вес вашего дома вместе с внешними стенами. Другая причина заключается в том, что знание того, какую роль они играют в каркасе вашего дома, может помочь вам сделать ремонт или оценить проблемы с каркасом пола в будущем.

В этой статье мы рассмотрим все, что вам нужно знать о размерах балок перекрытий и пролетах в жилом строительстве. Мы рассмотрим стандартные деревянные балки, а также инженерные балки, такие как двутавровые балки и LVL. Наконец, мы рассмотрим способы оценки ваших балок перекрытия и дадим вам несколько советов о том, как исправить лаги меньшего размера.

Содержание (Перейти к теме)

• Что такое пролет и расстояние между балками перекрытия?
• Требования к коду балки на полу
• Факторы, которые влияют на расстояние напольных балок и пролет
  • Размер пиломатериалов
  • Древесины
  • Очистика. Пример
  • Размер балок перекрытия в существующем доме
  • Расстояние между лагами пола: на каком расстоянии друг от друга находятся лаги пола в доме?
  • Как далеко могут пролетать балки пола?
  • Стандартная балка напольная балка SPAN
  • Максимальный напольная балка SPAN
  • Полная балка калькулятор
  • ДРУГИЕ БОЛЬШЕ

    Что такое пролет и расстояние между балками пола?

    Балки перекрытия располагаются под вашим полом и представляют собой куски пиломатериалов, поддерживающие вес всего, что находится внутри вашего дома. Они поддерживаются балкой или балками, вбитыми в бетон вашей цокольной плиты.

    Пролет балки перекрытия — это длина отдельной балки от стен фундамента до внутренней балки.

    Расстояние между балками обычно составляет 16 дюймов, но также может быть 12 дюймов, 20 дюймов и 24 дюйма. Расстояние и способность перекрывать большее или меньшее расстояние зависят от размера пиломатериалов, используемых для балок.

    Требования к перекрытиям

    Строительные нормы и правила, особенно Международные жилищные правила, четко определяют допустимые пролеты для перекрытий в зависимости от типа пиломатериалов и расстояния между ними. Кодекс также описывает тип пиломатериала, требования к креплению и любые другие требования, которые вам понадобятся для установки балки в доме.

    Факторы, влияющие на расстояние между балками перекрытия и их пролет

    На определение длины пролета балки влияет множество факторов. Кроме того, расстояние между лагами зависит от множества факторов. Ожидаемая временная нагрузка на каркас пола, порода используемой древесины, качество древесины и размер пиломатериалов — все это влияет на длину и расстояние между лагами пола.

    Размер пиломатериала

    Размер пиломатериала, используемого для балок пола, является самым важным определяющим фактором с точки зрения того, насколько далеко может простираться балка. Столы с пролетами балок начинаются с пиломатериалов 2×6 и доходят до 2×12.

    Например, балка из южной сосны 2×6 может иметь длину 12 футов. Балка 2 × 12 того же вида и качества может охватывать почти 25 футов. Пролеты, указанные в таблицах пролетов IRC, указывают на пролет макс. , поэтому многие подрядчики часто делают перекрытие пола ради устойчивости. Таким образом, если есть пролет 11 футов, часто используются 2×8, хотя 2×6 технически приемлемы.

    Породы дерева

    Породы каркасных пиломатериалов, к которым вы сможете получить доступ, зависят от того, где вы живете. Для большей части США южная желтая сосна (SYP) является основным видом пиломатериалов, к которым вы сможете получить доступ. Другие виды, такие как ель, сосна и/или пихта, также довольно распространены. Пихта Дугласа, болиголов и лиственница дополняют виды, встречающиеся на столах для перекрытий пола.

    SYP 2×12 с шагом 16 дюймов может охватывать около 23 футов. Ель/сосна/пихта 2×12 на том же расстоянии может охватывать только около 21,5 фута. С разницей почти в 18 дюймов очень важно знать, из какого вида вы строите. В целом, пихта Дугласа и лиственница являются самыми прочными, за ними следует SYP.

    Сорт пиломатериалов

    Еще одним аспектом балок перекрытия является качество используемой древесины. Вся древесина, произведенная для коммерческой продажи, проходит сортировку. Высший сорт – отборный – обычно не имеет пятен, сучков и других дефектов, которые могут ослабить древесину. Отборные пиломатериалы могут выдерживать самые большие нагрузки.

    После выбора класса древесина получает класс 1, 2 или 3. Пиломатериалы с классом 1 имеют более высокое качество, чем 2 или 3, и так далее. Таблицы пролетов балок включают максимальные длины пролетов для всех четырех сортов для каждого вида пиломатериалов.

    Если вы не уверены в сорте пиломатериала, который вы покупаете, к древесине должна быть прикреплена белая бирка с указанием сорта и черный штамп на самом пиломатериале с указанием сорта и породы.

    Нагрузки на балки перекрытия

    Потенциальные нагрузки на пол, опирающийся на ваши балки, также учитываются в таблицах пролетов балок. Когда вы посмотрите на IRC, вы заметите две отдельные таблицы пролетов для балок перекрытия. Один рассчитан на 30 фунтов на квадратный фут (psf) динамической нагрузки, а другой — на 40 фунтов на квадратный фут.

    Для этого есть причина. Спальни или балки, поддерживающие спальни, разрешается строить в соответствии со спецификациями для динамической нагрузки 30 фунтов на квадратный фут. Почему? Считается, что спальни не имеют такого же уровня нагрузки, как более посещаемые помещения, такие как гостиная. Другие жилые помещения должны иметь балки, которые могут выдерживать 40 фунтов на квадратный фут, поэтому необходимы две разные таблицы нагрузок на балки.

    В то время как в спальне потенциально могут быть балки меньшего размера, чем в гостиной, из-за различных требований к нагрузке, большинство домов построены с балками одинакового размера по всему дому. Таким образом, дом, в котором требуется 2 × 10 балок, будет иметь только 2 × 10, даже если в нем есть спальни, которые могут иметь 2 × 8 балок из-за более низких требований к нагрузке.

    Типовой размер балки перекрытия в жилом строительстве

    Размер балки перекрытия варьируется от 2×8 до 2×12. Реже можно увидеть балки размером 2 × 6, даже если они включены в таблицы пролетов балок. В старых домах чаще используют балочный каркас 2×6.

    Не существует «типичного» размера балки перекрытия, потому что существует очень много переменных, касающихся каркаса пола. Тем не менее, если вы обеспокоены тем, что ваши балки пола меньшего размера, то беглый взгляд на таблицы пролетов балок IRC может сказать вам, подходят ли они по размеру или нет.

    Определение размеров балок перекрытия – Пример

    При определении размеров балок перекрытия вы измеряете расстояние между поверхностями опор. Это означает, что пролет, указанный в таблице, не включает длину балки, которая будет опираться на балку, бетонный блок или каменную стену с обеих сторон. Подшипник не включен, потому что длина балки на поверхности зависит от опорной поверхности.

    Балка должна опираться не менее чем на 1,5 дюйма на деревянную или металлическую поверхность и не менее чем на 3 дюйма на бетонную или каменную поверхность. Зная это, допустим, вы строите новый дом со стенами из бетонных блоков и одной главной балкой, идущей по центру дома, который представляет собой прямоугольник.

    Например, расстояние от внутренней поверхности бетонной стены до поверхности деревянной балки составляет 17 футов 6 дюймов. Ваши балки будут опираться непосредственно на бетонную и деревянную балку. Вы также планируете использовать балки перекрытия одинакового размера для всей конструкции, поэтому сначала просмотрите таблицу пролетов балок для нагрузок 40 фунтов на квадратный фут, а не 30. , который представляет собой расстояние между вашими балками. Вы будете использовать пиломатериалы класса 1 SYP. Имея эту информацию, таблица пролетов балок говорит мне, что для дома необходимо 2 × 12 балок.

    Размеры балок перекрытия в существующем доме

    Хотите знать, правильно ли подобраны размеры балок перекрытия в вашем доме? Спуститесь вниз и посмотрите на свои балки. Это может быть сложно для тех, у кого есть полностью готовые подвалы, хотя, если у вас подвесной потолок, вы можете просто поднять панель и использовать фонарик, чтобы посмотреть.

    Сначала вы ищете размер балки перекрытия. Измерьте ширину балки. Помните, что фактическая ширина 2×8 составляет 7 ¼», ширина 2×10 — 9 ¼», а 2×12 — 11 ¼». Далее вам нужно знать расстояние между лагами. Если вы видите одну балку, то вы, вероятно, можете взять рулетку и увидеть расстояние до следующей балки.

    После того, как вы измерили, посмотрите, сможете ли вы измерить свой пролет. Если на пути есть стена, вам придется оценить. Каркасная стена с гипсокартоном имеет ширину 4 дюйма. Добавьте зазор между каркасом и бетонной стеной фундамента, и вы получите около 5 дюймов.

    Вам также нужно будет узнать, сможете ли вы определить тип пиломатериалов, используемых для балок пола. На черной этикетке на пиломатериале будет указана используемая порода дерева, а также сорт. Это поможет вам взглянуть на правую колонку в таблицах пролетов балок перекрытия.

    Если ваши существующие балки имеют размеры 2×10 на расстоянии 16 дюймов по центру и относятся к определенному классу SPF (ель, сосна, пихта). Вы измерили расстояние от края балки до готовой стены подвала и добавили 5 дополнительных дюймов к этому пролету, чтобы получить общий пролет 15 футов 8 дюймов.

    Взглянув на таблицы пролетов балок пола, я понял, что выбранный класс SPF 2×10 при 16 дюймах по центру может охватывать максимальное расстояние 16 футов. Поскольку ваш пролет составляет всего 15 футов 8 дюймов, ваши балки имеют правильный размер для вашего дома.

    Расстояние между лагами пола: на каком расстоянии друг от друга находятся лаги пола в доме?

    Лаги пола в доме обычно располагаются на расстоянии 12 дюймов, 16 дюймов или 24 дюймов друг от друга. Наиболее распространенное расстояние между лагами пола составляет 16 дюймов.

    Обратите внимание, что столы с пролетами балок также включают 19,2 дюйма по центру в качестве опции. Это расстояние типично для двутавровых балок и ферменных балок, поскольку вершины этих типов балок шире. Тем не менее, в новых домах вы найдете стандартные деревянные балки, расположенные на расстоянии 19,2 дюйма, поскольку это расстояние становится все более распространенным.

    Обратите внимание, что в таблицах пролетов балок пола не указаны варианты интервалов для чего-либо, кроме 24 дюймов. Таким образом, если вы планируете новую постройку и хотите разместить балки, например, на расстоянии 30 дюймов, вы делаете это на свой страх и риск. Кроме того, имейте в виду, что ни одно ведомство, занимающееся выдачей разрешений на строительство, никогда не разрешит план размещения балок на расстоянии, отличном от того, что указано в таблицах пролетов.

    Как далеко могут пролетать балки пола?

    В самых экстремальных случаях длина балки пола может достигать 26 футов. Выбранная пихта Дугласа 2 × 12, выдерживающая динамическую нагрузку 30 фунтов на квадратный фут и постоянную нагрузку 10 фунтов на квадратный фут, расположенная на расстоянии 12 дюймов, будет иметь наибольшую длину пролета. Однако вы сможете использовать его только под спальной зоной, так как он рассчитан на 30 фунтов на квадратный фут, а не на 40.

    Максимальный пролет балки пола, которая должна выдерживать динамическую нагрузку в 40 фунтов на квадратный фут, будет чуть более 23 футов. Опять же, это будет для избранной пихты Дугласа 2 × 12, расположенной на расстоянии 12 дюймов.

    Стандартный пролет балки перекрытия

    Бегло взглянув на таблицы пролетов балок перекрытия, вы поймете, что любой пролет больше 20 футов встречается редко. Трудно найти пиломатериалы для каркаса длиннее 20 футов, которые обычно намного дороже, когда они доступны. Многие строители, которые сталкиваются с пролетами более 20 футов, предпочитают устанавливать балки, чтобы разбить более длинные пролеты.

    Не существует стандартной длины пролета балки перекрытия просто потому, что каждый дом уникален. Достаточно одного взгляда на таблицу пролетов балок перекрытия, чтобы понять, что существует множество комбинаций переменных, когда речь идет о балках перекрытия.

    Максимальный пролет балки перекрытия

    Существуют максимальные пролеты для балок перекрытия. Мы рассмотрим эти промежутки ниже. Обратите внимание, что все максимальные пролеты указаны для выбранных пиломатериалов из пихты Дугласа с расстоянием между центрами 12 дюймов.

    Макс. пролет балки для 30 динамических нагрузок PSF

    Размер балки	Макс. диапазон
    2×6	12 футов 6 дюймов
    2×8	16 футов 6 дюймов
    2×10	21’
    2×12	25 футов 7 дюймов

    Макс. пролет балки для 40 динамических нагрузок PSF

    Размер балки	Макс. диапазон
    2×6	11 футов 4 дюйма
    2×8	15’
    2×10	19’1”
    2×12	23 фута 3 дюйма

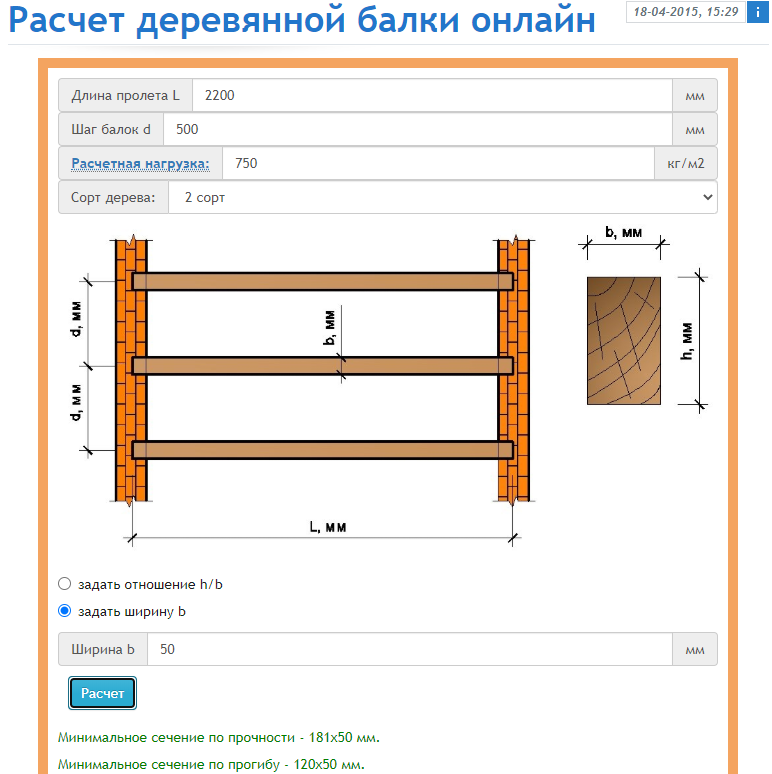

    Калькулятор пролета балки перекрытия

    Если у вас нет времени на просмотр таблиц пролёта балки, то калькулятор пролёта балки перекрытия поможет вам интервал может охватывать.

    Этот калькулятор также учитывает более специфические критерии, такие как влажность и виды, не указанные в таблицах интервалов IRC. Тем не менее, следует отметить, что таблицы пролетов балок перекрытия IRC являются последним словом в отношении того, что разрешено и что не разрешено для балок перекрытия, а не калькулятором перекрытий.

    Другие типы балок перекрытий

    Существует множество других вариантов балок перекрытий, помимо традиционных пиломатериалов. В большинстве проектов строительства новых домов предпочтение отдается использованию балок перекрытий в виде ферм или двутавровых балок, а не стандартных пиломатериалов, поскольку они могут охватывать большую длину при меньших затратах.

    Двутавровые балки перекрытия

    Двутавровые балки перекрытия имеют верхнюю и нижнюю полки размером 2×3, 2×4 или LVL. Между фланцами находится инженерная древесина — обычно OSB (ориентированно-стружечная плита), называемая «паутиной».

    Двутавровые балки часто шире, чем стандартные пиломатериалы для каркаса, и могут охватывать большие расстояния. Двутавровые балки недорогие, особенно по сравнению с 2х12. Поскольку в двутавровых балках используются только меньшие пиломатериалы для фланцев и промышленные пиломатериалы для стенок, они значительно дешевле, поэтому их предпочитают в новом строительстве.

    Балки ферменного пола

    Балки ферменного пола, как следует из их названия, являются фермами. В балках стропильного пола используются пиломатериалы 2 × 3 или 2 × 4 исключительно для формирования ряда перемычек, составляющих одну балку пола. Обычно есть верхний пояс и нижний пояс. Между поясами расположены «паутины» из дерева одинакового размера, которые проходят по диагонали сверху вниз, повторяя этот рисунок по всей длине балки.

    Места пересечения лямок с поясами скреплены стальными пластинами для гвоздей. У ферм есть преимущества, которых нет у двутавровых балок и традиционных деревянных балок, например, открытая лямка, которая значительно упрощает прокладку сантехнических, электрических и ОВК.

    Таблица пролетов двутавровых балок

    Пролет двутавровой балки перекрытия в жилищном строительстве полностью зависит от производителя двутавровой балки. Вот почему в IRC нет таблиц пролетов двутавровых балок перекрытий, потому что они не могут учитывать все различные типы двутавровых балок, представленных на рынке.

    Производители выпускают таблицу пролетов двутавровых балок, чтобы помочь установщикам при установке своего конкретного продукта. Они не должны использоваться при установке любого другого типа двутавровой балки. Поэтому, если вы выберете двутавровые балки перекрытия, убедитесь, что у вас есть соответствующая литература с описанием правильных методов установки для этого производителя, потому что вы не найдете ее в IRC.

    Заключение

    Длина ваших балок пола зависит от многих факторов, и простой взгляд на ваши балки и предположение, что они слишком малы, не является хорошим способом определить эффективность ваших балок. Вы должны знать все переменные, которые определяют длину пролета балки, чтобы оценить ваши балки.

    Если вы строите новый дом, то план вашего дома будет проштампован инженером, а ваши балки будут правильно рассчитаны. Но если вы строите пристройку самостоятельно или другую конструкцию, необходимо соблюдать таблицы пролетов балок в IRC.

    Помните, что неправильно подобранный размер балок перекрытия может привести к раскачиванию, вибрации и даже полному выходу из строя. Прежде чем строить, проконсультируйтесь с профессионалом и поймите, что перестройка всегда лучше, чем недостройка.

    Размеры и пролеты балок перекрытий в жилом строительстве

    На днях у меня был хороший спор с другом. Он утверждал, что балки его пола были слишком малы для его дома, из-за чего его пол шатался. Я взглянул и сказал, что они выглядят нормально, но им просто нужна дополнительная поддержка. Затем я упомянул, что могу доказать свою точку зрения, потому что существуют специальные таблицы нагрузок, изложенные в строительных нормах и правилах, которые определяют размеры балок перекрытия.

    Правильный размер балки перекрытия определяется Международным жилищным кодексом – IRC. В нем указаны максимальные длины пролетов для деревянных балок всех размеров — от 2×6 до 2×12 и больше. Код также определяет размеры балок и пролеты для различного расстояния между балками — от 12 до 24 дюймов.

    Независимо от того, строите ли вы новый дом или уже владеете им, крайне важно знать, как функционируют ваши напольные балки. Почему? Во-первых, они поддерживают вес вашего дома вместе с внешними стенами. Другая причина заключается в том, что знание того, какую роль они играют в каркасе вашего дома, может помочь вам сделать ремонт или оценить проблемы с каркасом пола в будущем.

    В этой статье мы рассмотрим все, что вам нужно знать о размерах и пролетах перекрытий в жилом строительстве. Мы рассмотрим стандартные деревянные балки, а также инженерные балки, такие как двутавровые балки и LVL. Наконец, мы рассмотрим способы оценки ваших балок перекрытия и дадим вам несколько советов о том, как исправить лаги меньшего размера.

    Содержание (Перейти к теме)

    • Что такое пролет и расстояние между балками перекрытия?
    • Требования к перекрытиям
    • Факторы, которые влияют на расстояние между балками и пролетом
      • Размер пиломатериалов
      • Древесины
      • Стал пиломатериалы
      • Нагрузки на полу напольного уровня
    • Типичная балка на этаже
    • . в существующем доме
    • Расстояние между балками пола: как далеко друг от друга находятся балки пола в доме?
    • Как далеко могут пролетать балки пола?
    • Стандартный пролет балки пола
    • Максимум бал-бал на полу
    • калькулятор балки на полу
    • Другие балки на полу
      • I-Beam Beam Boist и интервал?

        Балки перекрытия располагаются под вашим полом и представляют собой куски пиломатериалов, поддерживающие вес всего, что находится внутри вашего дома. Они поддерживаются балкой или балками, вбитыми в бетон вашей цокольной плиты.

        Пролет балки перекрытия — это длина отдельной балки от стен фундамента до внутренней балки.

        Расстояние между балками обычно составляет 16 дюймов, но также может быть 12 дюймов, 20 дюймов и 24 дюйма. Расстояние и способность перекрывать большее или меньшее расстояние зависят от размера пиломатериалов, используемых для балок.

        Требования к перекрытиям

        Строительные нормы и правила, особенно Международные жилищные правила, четко определяют допустимые пролеты для перекрытий в зависимости от типа пиломатериалов и расстояния между ними. Кодекс также описывает тип пиломатериала, требования к креплению и любые другие требования, которые вам понадобятся для установки балки в доме.

        Факторы, влияющие на расстояние между балками перекрытия и их пролет

        На определение длины пролета балки влияет множество факторов. Кроме того, расстояние между лагами зависит от множества факторов. Ожидаемая временная нагрузка на каркас пола, порода используемой древесины, качество древесины и размер пиломатериалов — все это влияет на длину и расстояние между лагами пола.

        Размер пиломатериала

        Размер пиломатериала, используемого для балок пола, является самым важным определяющим фактором с точки зрения того, насколько далеко может простираться балка. Столы с пролетами балок начинаются с пиломатериалов 2×6 и доходят до 2×12.

        Например, балка из южной сосны 2×6 может иметь длину 12 футов. Балка 2 × 12 того же вида и качества может охватывать почти 25 футов. Пролеты, указанные в таблицах пролетов IRC, указывают на пролет макс. , поэтому многие подрядчики часто делают перекрытие пола ради устойчивости. Таким образом, если есть пролет 11 футов, часто используются 2×8, хотя 2×6 технически приемлемы.

        Породы дерева

        Породы каркасных пиломатериалов, к которым вы сможете получить доступ, зависят от того, где вы живете. Для большей части США южная желтая сосна (SYP) является основным видом пиломатериалов, к которым вы сможете получить доступ. Другие виды, такие как ель, сосна и/или пихта, также довольно распространены. Пихта Дугласа, болиголов и лиственница дополняют виды, встречающиеся на столах для перекрытий пола.

        SYP 2×12 с шагом 16 дюймов может охватывать около 23 футов. Ель/сосна/пихта 2×12 на том же расстоянии может охватывать только около 21,5 фута. С разницей почти в 18 дюймов очень важно знать, из какого вида вы строите. В целом, пихта Дугласа и лиственница являются самыми прочными, за ними следует SYP.

        Сорт пиломатериалов

        Еще одним аспектом балок перекрытия является качество используемой древесины. Вся древесина, произведенная для коммерческой продажи, проходит сортировку. Высший сорт – отборный – обычно не имеет пятен, сучков и других дефектов, которые могут ослабить древесину. Отборные пиломатериалы могут выдерживать самые большие нагрузки.

        После выбора класса древесина получает класс 1, 2 или 3. Пиломатериалы с классом 1 имеют более высокое качество, чем 2 или 3, и так далее. Таблицы пролетов балок включают максимальные длины пролетов для всех четырех сортов для каждого вида пиломатериалов.

        Если вы не уверены в сорте пиломатериала, который вы покупаете, к древесине должна быть прикреплена белая бирка с указанием сорта и черный штамп на самом пиломатериале с указанием сорта и породы.

        Нагрузки на балки перекрытия

        Потенциальные нагрузки на пол, опирающийся на ваши балки, также учитываются в таблицах пролетов балок. Когда вы посмотрите на IRC, вы заметите две отдельные таблицы пролетов для балок перекрытия. Один рассчитан на 30 фунтов на квадратный фут (psf) динамической нагрузки, а другой — на 40 фунтов на квадратный фут.

        Для этого есть причина. Спальни или балки, поддерживающие спальни, разрешается строить в соответствии со спецификациями для динамической нагрузки 30 фунтов на квадратный фут. Почему? Считается, что спальни не имеют такого же уровня нагрузки, как более посещаемые помещения, такие как гостиная. Другие жилые помещения должны иметь балки, которые могут выдерживать 40 фунтов на квадратный фут, поэтому необходимы две разные таблицы нагрузок на балки.

        В то время как в спальне потенциально могут быть балки меньшего размера, чем в гостиной, из-за различных требований к нагрузке, большинство домов построены с балками одинакового размера по всему дому. Таким образом, дом, в котором требуется 2 × 10 балок, будет иметь только 2 × 10, даже если в нем есть спальни, которые могут иметь 2 × 8 балок из-за более низких требований к нагрузке.

        Типовой размер балки перекрытия в жилом строительстве

        Размер балки перекрытия варьируется от 2×8 до 2×12. Реже можно увидеть балки размером 2 × 6, даже если они включены в таблицы пролетов балок. В старых домах чаще используют балочный каркас 2×6.

        Не существует «типичного» размера балки перекрытия, потому что существует очень много переменных, касающихся каркаса пола. Тем не менее, если вы обеспокоены тем, что ваши балки пола меньшего размера, то беглый взгляд на таблицы пролетов балок IRC может сказать вам, подходят ли они по размеру или нет.

        Определение размеров балок перекрытия – Пример

        При определении размеров балок перекрытия вы измеряете расстояние между поверхностями опор. Это означает, что пролет, указанный в таблице, не включает длину балки, которая будет опираться на балку, бетонный блок или каменную стену с обеих сторон. Подшипник не включен, потому что длина балки на поверхности зависит от опорной поверхности.

        Балка должна опираться не менее чем на 1,5 дюйма на деревянную или металлическую поверхность и не менее чем на 3 дюйма на бетонную или каменную поверхность. Зная это, допустим, вы строите новый дом со стенами из бетонных блоков и одной главной балкой, идущей по центру дома, который представляет собой прямоугольник.

        Например, расстояние от внутренней поверхности бетонной стены до поверхности деревянной балки составляет 17 футов 6 дюймов. Ваши балки будут опираться непосредственно на бетонную и деревянную балку. Вы также планируете использовать балки перекрытия одинакового размера для всей конструкции, поэтому сначала просмотрите таблицу пролетов балок для нагрузок 40 фунтов на квадратный фут, а не 30. , который представляет собой расстояние между вашими балками. Вы будете использовать пиломатериалы класса 1 SYP. Имея эту информацию, таблица пролетов балок говорит мне, что для дома необходимо 2 × 12 балок.

        Размеры балок перекрытия в существующем доме

        Хотите знать, правильно ли подобраны размеры балок перекрытия в вашем доме? Спуститесь вниз и посмотрите на свои балки. Это может быть сложно для тех, у кого есть полностью готовые подвалы, хотя, если у вас подвесной потолок, вы можете просто поднять панель и использовать фонарик, чтобы посмотреть.

        Сначала вы ищете размер балки перекрытия. Измерьте ширину балки. Помните, что фактическая ширина 2×8 составляет 7 ¼», ширина 2×10 — 9 ¼», а 2×12 — 11 ¼». Далее вам нужно знать расстояние между лагами. Если вы видите одну балку, то вы, вероятно, можете взять рулетку и увидеть расстояние до следующей балки.

        После того, как вы измерили, посмотрите, сможете ли вы измерить свой пролет. Если на пути есть стена, вам придется оценить. Каркасная стена с гипсокартоном имеет ширину 4 дюйма. Добавьте зазор между каркасом и бетонной стеной фундамента, и вы получите около 5 дюймов.

        Вам также нужно будет узнать, сможете ли вы определить тип пиломатериалов, используемых для балок пола. На черной этикетке на пиломатериале будет указана используемая порода дерева, а также сорт. Это поможет вам взглянуть на правую колонку в таблицах пролетов балок перекрытия.

        Если ваши существующие балки имеют размеры 2×10 на расстоянии 16 дюймов по центру и относятся к определенному классу SPF (ель, сосна, пихта). Вы измерили расстояние от края балки до готовой стены подвала и добавили 5 дополнительных дюймов к этому пролету, чтобы получить общий пролет 15 футов 8 дюймов.

        Взглянув на таблицы пролетов балок пола, я понял, что выбранный класс SPF 2×10 при 16 дюймах по центру может охватывать максимальное расстояние 16 футов. Поскольку ваш пролет составляет всего 15 футов 8 дюймов, ваши балки имеют правильный размер для вашего дома.

        Расстояние между лагами пола: на каком расстоянии друг от друга находятся лаги пола в доме?

        Лаги пола в доме обычно располагаются на расстоянии 12 дюймов, 16 дюймов или 24 дюймов друг от друга. Наиболее распространенное расстояние между лагами пола составляет 16 дюймов.

        Обратите внимание, что столы с пролетами балок также включают 19,2 дюйма по центру в качестве опции. Это расстояние типично для двутавровых балок и ферменных балок, поскольку вершины этих типов балок шире. Тем не менее, в новых домах вы найдете стандартные деревянные балки, расположенные на расстоянии 19,2 дюйма, поскольку это расстояние становится все более распространенным.

        Обратите внимание, что в таблицах пролетов балок пола не указаны варианты интервалов для чего-либо, кроме 24 дюймов. Таким образом, если вы планируете новую постройку и хотите разместить балки, например, на расстоянии 30 дюймов, вы делаете это на свой страх и риск. Кроме того, имейте в виду, что ни одно ведомство, занимающееся выдачей разрешений на строительство, никогда не разрешит план размещения балок на расстоянии, отличном от того, что указано в таблицах пролетов.

        Как далеко могут пролетать балки пола?

        В самых экстремальных случаях длина балки пола может достигать 26 футов. Выбранная пихта Дугласа 2 × 12, выдерживающая динамическую нагрузку 30 фунтов на квадратный фут и постоянную нагрузку 10 фунтов на квадратный фут, расположенная на расстоянии 12 дюймов, будет иметь наибольшую длину пролета. Однако вы сможете использовать его только под спальной зоной, так как он рассчитан на 30 фунтов на квадратный фут, а не на 40.

        Максимальный пролет балки пола, которая должна выдерживать динамическую нагрузку в 40 фунтов на квадратный фут, будет чуть более 23 футов. Опять же, это будет для избранной пихты Дугласа 2 × 12, расположенной на расстоянии 12 дюймов.

        Стандартный пролет балки перекрытия

        Бегло взглянув на таблицы пролетов балок перекрытия, вы поймете, что любой пролет больше 20 футов встречается редко. Трудно найти пиломатериалы для каркаса длиннее 20 футов, которые обычно намного дороже, когда они доступны. Многие строители, которые сталкиваются с пролетами более 20 футов, предпочитают устанавливать балки, чтобы разбить более длинные пролеты.

        Не существует стандартной длины пролета балки перекрытия просто потому, что каждый дом уникален. Достаточно одного взгляда на таблицу пролетов балок перекрытия, чтобы понять, что существует множество комбинаций переменных, когда речь идет о балках перекрытия.

        Максимальный пролет балки перекрытия

        Существуют максимальные пролеты для балок перекрытия. Мы рассмотрим эти промежутки ниже. Обратите внимание, что все максимальные пролеты указаны для выбранных пиломатериалов из пихты Дугласа с расстоянием между центрами 12 дюймов.

        Макс. пролет балки для 30 динамических нагрузок PSF

        Размер балки	Макс. диапазон
        2×6	12 футов 6 дюймов
        2×8	16 футов 6 дюймов
        2×10	21’
        2×12	25 футов 7 дюймов

        Макс. пролет балки для 40 динамических нагрузок PSF

        Размер балки	Макс. диапазон
        2×6	11 футов 4 дюйма
        2×8	15’
        2×10	19’1”
        2×12	23 фута 3 дюйма

        Калькулятор пролета балки перекрытия

        Если у вас нет времени на просмотр таблиц пролёта балки, то калькулятор пролёта балки перекрытия поможет вам интервал может охватывать.

        Этот калькулятор также учитывает более специфические критерии, такие как влажность и виды, не указанные в таблицах интервалов IRC. Тем не менее, следует отметить, что таблицы пролетов балок перекрытия IRC являются последним словом в отношении того, что разрешено и что не разрешено для балок перекрытия, а не калькулятором перекрытий.

        Другие типы балок перекрытий

        Существует множество других вариантов балок перекрытий, помимо традиционных пиломатериалов. В большинстве проектов строительства новых домов предпочтение отдается использованию балок перекрытий в виде ферм или двутавровых балок, а не стандартных пиломатериалов, поскольку они могут охватывать большую длину при меньших затратах.

        Двутавровые балки перекрытия

        Двутавровые балки перекрытия имеют верхнюю и нижнюю полки размером 2×3, 2×4 или LVL. Между фланцами находится инженерная древесина — обычно OSB (ориентированно-стружечная плита), называемая «паутиной».

        Двутавровые балки часто шире, чем стандартные пиломатериалы для каркаса, и могут охватывать большие расстояния. Двутавровые балки недорогие, особенно по сравнению с 2х12. Поскольку в двутавровых балках используются только меньшие пиломатериалы для фланцев и промышленные пиломатериалы для стенок, они значительно дешевле, поэтому их предпочитают в новом строительстве.

        Балки ферменного пола

        Балки ферменного пола, как следует из их названия, являются фермами. В балках стропильного пола используются пиломатериалы 2 × 3 или 2 × 4 исключительно для формирования ряда перемычек, составляющих одну балку пола. Обычно есть верхний пояс и нижний пояс. Между поясами расположены «паутины» из дерева одинакового размера, которые проходят по диагонали сверху вниз, повторяя этот рисунок по всей длине балки.

        Места пересечения лямок с поясами скреплены стальными пластинами для гвоздей. У ферм есть преимущества, которых нет у двутавровых балок и традиционных деревянных балок, например, открытая лямка, которая значительно упрощает прокладку сантехнических, электрических и ОВК.

        Таблица пролетов двутавровых балок

        Пролет двутавровой балки перекрытия в жилищном строительстве полностью зависит от производителя двутавровой балки. Вот почему в IRC нет таблиц пролетов двутавровых балок перекрытий, потому что они не могут учитывать все различные типы двутавровых балок, представленных на рынке.

        Производители выпускают таблицу пролетов двутавровых балок, чтобы помочь установщикам при установке своего конкретного продукта. Они не должны использоваться при установке любого другого типа двутавровой балки. Поэтому, если вы выберете двутавровые балки перекрытия, убедитесь, что у вас есть соответствующая литература с описанием правильных методов установки для этого производителя, потому что вы не найдете ее в IRC.
