Теплый пол под ламинат на бетонный пол

Ламинат не является материалом, хорошо проводящим тепло, однако и как теплоизолятор его использовать не получится – поверхность материала всегда прохладная, ходить по ней босиком комфортно только в теплое время года. Сегодня мы разберем, как сделать теплый пол под ламинат на бетонный пол и какие моменты при этом необходимо учитывать.

Теплый пол под ламинат на бетонный пол

Содержание

  1. Чем отличается ламинат от других напольных покрытий
  2. Как ламинат проводит тепло
  3. Какой теплый пол выбрать для ламината
  4. Кабельный теплый пол и маты
  5. Инфракрасные пленки для подогрева пола
  6. Водяной теплый пол
  7. Монтаж инфракрасной пленки
  8. Строение пленки
  9. Процесс установки пленки
  10. Видео – Монтаж ИК теплого пола
  11. Видео – Монтаж теплого пола под ламинат и линолеум

Чем отличается ламинат от других напольных покрытий

Ламинат уже давно вошел в нашу жизнь как привычное напольное покрытие. Распространен он повсеместно и встречается чуть ли не в каждой квартире. Однако многие совершенно не понимают, что это покрытие собой представляет, какими свойствами обладает. В результате можно видеть, как под ламинатом устраивают водяной обогрев пола, совершенно не понимая, как снижается от этого энергоэффективность подогрева. Давайте поговорим про теплопроводящие и другие важные свойства этого материала.

Что такое ламинат?

Как ламинат проводит тепло

Ламинат над теплым водяным полом, приемлемо ли это

Ламинат для теплого пола

Основа ламината делается из древесной муки – мелких волокон, которые частично сохраняют изначальные свойства древесины по теплопроводности. Однако ламинат не является теплоизолятором, когда он лежит на полу, его нечему подогревать, все тепло от радиаторов отопления устремляется вверх, низ помещения всегда будет холоднее. Однозначно на ламинат босиком наступить приятнее, чем на линолеум и тем более керамическую плитку, но для комфортного постоянного контакта требуется его подогрев.

  1. Используется для этого система теплого пола, являющаяся дополнительным отопительным прибором. Применяться она может как независимо, так и совместно с основным отоплением. Используют такой подогрев в тех случаях, когда снизу пол ничем не может быть прогрет в принципе – под ним находится подвальное помещение или грунт. Если речь идет о закрытом балконе, то под перекрытием и вовсе будет улица. Ламинат и теплый пол в одной конструкции
  2. Подогреваемое напольное покрытие начинает использоваться в нестандартных условиях. Такой материал как керамика на это особенно не отреагирует, но ламинат – совсем другое дело. В его составе содержатся формальдегиды (особенно в недорогих китайских моделях), эти вещества вредны для здоровья человека. При нагреве они начинают выделяться в окружающее пространство.
  3. Это еще не все. Также возникает температурное расширение, которое может привести даже к поднятию ламината. Такое случается, если при монтаже не предусмотрели достаточный температурный зазор или сверху установлена очень тяжелая мебель. Укладка ламината – по краям обязательно оставляются зазоры в 5-10 мм
  4. Некоторые сорта ламината за счет увеличенной толщины являются хорошими теплоизоляторами. Их подогревать снизу вообще нет никакого смысла, так как тепло до лицевой поверхности будет проходить плохо. Это чревато повышенными затратами на отопление, поэтому важно правильно выбрать материал. Эмблема, означающая, что ламинат подходит для теплого пола
  5. На картинке выше, представлена маркировка ламината под теплый пол. При покупке удостоверьтесь, что она проставлена на упаковке.
  6. Такой ламинат отличает от прочего низкий коэффициент температурного расширения, повышенная теплопроводность и прочность. Структура ламелей более плотная, толщина небольшая. Именно это позволяет лучше проводить тепло к поверхности. В составе находится минимальное количество формальдегидов или они отсутствуют вовсе. Стоимость материала более высокая, если сравнивать с аналогами в одном классе.
  7. На этикетке вы также можете отыскать диапазон рабочих температур.
    Это подсказка, до какого уровня стоит поднимать температуру нагрева системы теплого пола. Превышать эти значения крайне не рекомендуется. Для такой системы требуется специальная подложка
  8. Также вы можете сориентироваться по коэффициенту теплового сопротивления, указываемому на упаковке. Его значение по Европе не должно превышать 0,15 м2*К/Вт. Если цифра все-таки больше, то КПД отопительной системы существенно снизится.

Важно! Гораздо более высоким тепловым сопротивлением, чем ламинат, обладает подложка, на которую он смонтирован. По этой причине, если у вас в комнате теплый пол вмурован в стяжку (кабельный, водяной, греющие маты), стоит прибавлять и ее тепловое сопротивление.

4 мм вспененного полиэтилена позволят встать через него на голый бетон босиком, и почувствовать при этом тепло

Какой теплый пол выбрать для ламината

В этой части статьи мы рассмотрим все виды подогревов для пола. Сравним их эффективность, узнаем особенности и определим лучшего компаньона для ламината.

Кабельный теплый пол и маты

Подогреваться полы могут при помощи электрического тока и теплоносителя, протекающего в трубах. Давайте разберем все по порядку. Начнем с электрических систем, которые, в свою очередь, делятся на два вида – резистивные и инфракрасные.

Теплые маты для подогрева пола

На картинке выше показан пример резистивной системы в виде электрического самогреющего кабеля, смонтированного на специальной подложке. Подложка эта делается из стеклосетки, что позволяет с удобством монтировать маты в стяжку или в слои плиточного клея. Слово Resist в переводе на русский язык означает сопротивление. Если вы хоть немного знакомы с правилами электротехники, то должны знать, что чем больше сопротивление проводника, тем сильнее он греется при прохождении через него электрического тока. Именно этот принцип и положен в основу прибора.

Кабельный пол укладывается свободно практически на любые расстояния

кабельный теплый пол

У кабельного пола нет основания, монтируется он при помощи специальных металлических лент, которые крепятся к полу.

На лентах имеются отгибающиеся усики, в которые зажимается кабель. Такое строение позволяет с большим удобством прокладывать систему в помещениях разной конфигурации.

  1. Несмотря на внешнее различие, принцип работы устройств одинаковый – описанный выше.
  2. Главным условием эффективной работы системы является заключение ее в слои стяжки или плотный контакт с теплораспределительными пластинами – последние используются при организации подогрева на деревянных перекрытиях. Дело в том, что воздух плохо передает тепло, и если нет контакта с теплопроводящей поверхностью, энергия не сможет доходить до напольного покрытия.
  3. Типы применяемых в таких системах кабелей разные. Резистивные проводники не переносят перегрева. Опять же, наличие воздушной прослойки не позволяет эффективно отводить тепло от проводника, что приводит к повышению температуры на нем. При перекрещивании проводников происходит то же самое, поэтому за этим моментом при установке нужно внимательно следить. Кабель саморегулирующего типа
  4. Стоит заплатить чуть больше и приобрести саморегулирующий кабель. Его особенность состоит в том, что он способен менять свое сопротивление в зависимости от температуры. Если разрезать такой кабель, то можно увидеть две медных жилы, соединенный специальной полимерной матрицей, которая и определяет принцип работы.

Интересно знать! Температура по кабелю меняется по участкам независимо.

Так как такой пол находится внутри стяжки, тепло от него сначала преодолевает ее толщу, потом ему нужно проникнуть через теплоизолятор (подложку) и, наконец, прогреть сам ламинат. К гадалке не ходи, а система такая будет малоэффективной. Постоянные энергопотери приведут к росту расхода электроэнергии – счета будут большими, а тепло незначительным.

Большое значение, насколько такой пол эффективен в работе, оказывает строение самой стяжки. По всем правилам под нее нужно установить теплоотражающий или теплоизолирующий материал, например, вспененный фольгированный утеплитель или экструдированный пенополистирол. Если этого сделано не было, значительная часть тепловой энергии будет направлена на подогрев грунта или более низких слоев бетона.

фольгированный утеплитель

По этим причинам такая система для ламината  подходит плохо, но так как выбор есть не всегда, можно получить максимум эффекта, применив следующие меры.

  1. Стяжка в помещении должна быть идеально ровной, так как любые впадинки и бугорки уменьшают площадь контакта материалов – ламинат не повторит форму основания. Ровная стяжка – залог плотного контакта материалов
  2. Обязательно наличие утеплителя под стяжкой, иначе готовьтесь к высоким счетам за электроэнергию.
  3. Нужно применять качественные системы контроля и защиты совместно с нагревательными кабелями, так как подогрев практически всегда будет находиться на максимальном уровне. Тонкая листовая подложка
  4. Из всех возможных выбираем самую тонкую подложку. Если используете вспененный полиэтилен, то толщина должна составить максимум 3 мм. Со временем он немного приплюснется, и обогрев станет более эффективным.

Совет! Уложить ламинат на бетонный пол без подложки нельзя, так как этот слой служит в качестве эффективной гидроизоляции (требуется не для всех помещений) и звукоизоляции.

Используйте только ламинат, предназначенный для работы с теплым полом.

Инфракрасные пленки для подогрева пола

Второй тип электрического теплого пола называется инфракрасным. Эти системы не выделяют тепла, как первый вариант. От них исходит инфракрасное излучение, которое греет непосредственно предметы, находящиеся в помещении. Существует их два вида – пленочные и стержневые. Последний вариант имеет толщину 4-5 мм, поэтому также устанавливается в слои цемента, однако сразу скажем, что он будет более эффективным в нашем случае, чем резистивные кабели.

Инфракрасные пленки очень тонкие

Пленка инфракрасного типа очень тонкая, что позволяет укладывать ее прямо под ламинат, поверх подложки. Это именно то, что требуется для такого напольного покрытия. Теплу не придется преодолевать все указанные ранее слои, излучению особо не важно, как плотно ламинат лежит на пленке.

Интересно знать! В качестве подложки под ламинат можно использовать фольгированный материал, что позволит отражать всю энергию строго в направлении помещения.

Ламинат защитит собой пленку от повреждений

Такой подогрев для ламината самый лучший, и вот почему.

  1. Пленка стоит недорого – ее себе сможет позволить практически каждый.
  2. Не нужно связываться с тяжелой работой по обустройству стяжки, что снижает и физическую, и финансовую нагрузку.
  3. Пленка является надежным решением, служащим долгие годы. Излучение от нее считается безвредным для человеческого здоровья.
  4. Установить такой подогрев сможет любой человек, державший в руках плоскогубцы и перфоратор. Знаний по электрической части хватит и тех, что плюс и минус замыкать друг на друга нельзя. Во второй части статьи мы подробно разберем монтаж – все будет понятно.
  5. Если подогрев выйдет из строя, заменить его новым будет намного проще. Достаточно вынести мебель, снять аккуратно ламинат, выполнить ремонт и вернуть все на свои места. Для систем отопления, смонтированных в слои стяжки, потребуется разбивать бетон – это очень накладно, тяжело и грязно.
  6. Тепло от инфракрасного излучения распространяется по другому принципу, нежели конвекционное. Оно равномерно распределится по помещению, нагрев вы почувствуете уже спустя пару минут после включения прибора. Резистивные и водяные системы сначала будут прогревать бетон, правда, после их отключения, тепло еще долгое время отдается комнатам. Инфракрасное излучение эффективно прогревает поверхности
  7. Нагревается пленка максимум до 40-ка градусов – это никак не приведет к возникновению пожара.
  8. Ну и самое главное – сниженные затраты электроэнергии при том же уровне подогрева.

Такими показателями не обладает ни один другой вариант. Под ламинат лучшего решения не найти.

инфракрасный теплый пол

Водяной теплый пол

Принцип работы такого теплого пола совершенно иной, чем у электрических – хотя тепло, им выделяемое, конвекционное. В бетонную стяжку или теплораспределительные системы укладывается гибкая полимерная труба, которая подключается к отдельному контуру котла или напрямую к системе отопления. Внутри начинает циркулировать нагретый теплоноситель, который по мере движения отдает тепловую энергию через стенки трубы бетону и далее.

Водяной теплый пол в деревянном основании, на теплораспределительных пластинах
  1. В плане экономичности, такой подогрев будет самым лучшим (если используется газовый котел).
  2. При правильном монтаже срок службы системы может исчисляться десятилетиями.
  3. По мере движения воды по трубам она остывает, что приводит к уменьшению нагрева на последних метрах трассы.
  4. Есть риск прорыва трубы и подтопления пола – вода может попасть на ламинат и испортить его.

Если не брать в расчет разные принципы получения тепла, такой пол ничем от резистивного отличаться не будет. Теплу все также нужно преодолеть стяжку, подложку и сам ламинат. Степень их эффективности сопоставима – разница только в затратах на подогрев. Поэтому такое решение для ламината стоит рассматривать только в крайнем случае.

водяной теплый пол

Итак, подведем промежуточные итоги. Лидером обзора стал инфракрасный теплый пол пленочного типа. За ним идет стержневая инфракрасная система, а последнее место делят водяная и резистивная.

Монтаж инфракрасной пленки

В этой главе мы разберем строение изделия, узнаем, как оно правильно устанавливается.

Строение пленки

Если разделить пленку послойно

Инфракрасная пленка имеет послойное строение.

  1. С двух сторон содержимое закрывается тонким и прочным полиэтилентерефталатом.
  2. Внутри ток проходит по медным шинам, которые идут параллельно полотну. Именно к ним подключаются клеммы, подающие рабочее напряжение. Качественные пленки имеют на шинах посеребрение, что служит защитой от возникновения искрения.
  3. Между шинами с определенной частотой перпендикулярно проходят полоски карбоновой пасты. Этот материал и является источником возникновения инфракрасного излучения.
  4. Каждая полоска является независимой – все они подключены параллельно, поэтому при выходе одного элемента из строя остальные останутся активными.
  5. Такое строение сразу подсказывает, что в первую очередь нужно проверять при поломке – это цепи питания и управляющие детали (терморегулятор и датчик).

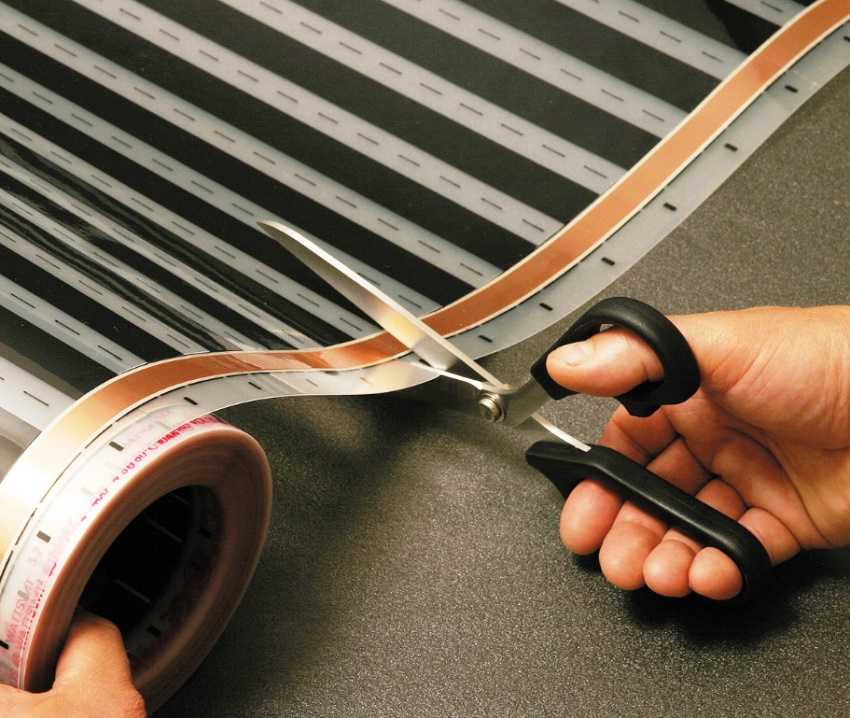

Карбоновые полоски располагаются таким образом, что пленку при необходимости можно резать по сегментам – на ее поверхности имеется соответствующее обозначение. Существуют также и модели, которые можно кроить произвольно.

Метровая инфракрасная пленка
  1. Поставляется материал в рулонах, стандартная ширина которых будет равняться 50-ти и 100-м см.
  2. За счет того что пленку не нужно протягивать точно от стены до стены (технологические отступы), ее можно подогнать под комнату любого размера.
  3. Модели пленок отличаются по мощности. Стандартом считаются варианты на 150 и 220 Вт на квадратный метр. Первого варианта под ламинат вполне хватит – он сможет прогреть его поверхность до 45 градусов, что уже очень горячо.

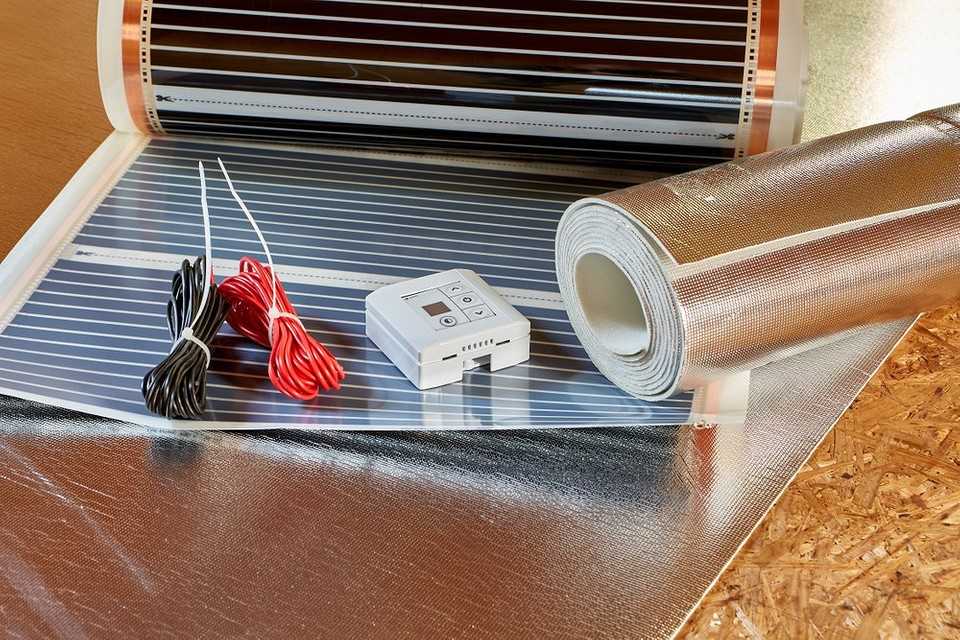

Пленка является нагревательным элементом. Помимо нее, в комплект поставки входят такие детали.

Таблица. Что еще входит в комплект?

Деталь, фотоОписание
Датчик температурыДля эффективного контроля за нагревом пленки, под пол также устанавливается термодатчик. Под него в основании делается небольшая выемка, чтобы он не мешал ламинату.
Провода для подключенияПодключается теплый пол при помощи двух отдельных проводов, изоляция которых имеет синий и красный цвета. Ими будет соединяться отдельные полотна и все устройства системы.
ТерморегуляторУстановить нужное значение нагрева и включить теплый пол позволяет внешний терморегулятор. Крепится он на стену в удобном месте, обычно рядом с выключателем.
Клеммы и изоляция для нихДля соединения проводов с медными шинами используются вот такие клеммы – хотя и другие варианты тоже существуют. В кольцевую их часть зажимаются очищенные от изоляции провода, а зубчатой плоской стороной прижимается металлическая шина. В комплекте также идет специальная изолента, которой клеммы обклеиваются с двух сторон. Если перед вами пленка с продольным расположением карбоновых полосок, в наборе вы найдете моток такой изоляции, чтобы заизолировать обрезанные края.

Процесс установки пленки

Приступаем к сборке нашего теплого пола. Последовательно выполняются следующие действия.

  1. В первую очередь, нужно подготовить схему расположения основных элементов: точка установки терморегулятора, термодатчика, порядок укладки полотен и трассы, по которым протянутся провода. Уделите внимание тому, как будут проходить провода по стенам. Если регулятор встраиваемый, то придется штробить стены. Может выручить и компактный кабель-канал. Шаг 1 – уборка комнаты
  2. С бетонного пола нужно счистить шпателем все наросты, которые могут при нажатии продавить пленку и испортить ее. После зачистки весь мусор подметается и поверхность тщательно пылесосится. Не оставляйте на полу ничего, что может испортить прибор.
  3. По всему помещению укладывается теплоотражающая фольгированная подложка. Отрезаем ее по фактическим размерам канцелярским ножом. Укладывается подложка металлической стороной кверху. Все стыки рекомендуется проклеить металлизированным скотчем, который будет отражать тепло на швах. Полотна материала нужно укладывать встык друг к другу. Шаг 2 – монтаж подложки
  4. Минимальная толщина подложки должна составлять 3 мм – этого хватит, чтобы утопить в ней провода и термодатчик.
  5. После этого этапа можно выполнить разметку комнаты маркером. Стоит указать расположение мебели. Это важно, так как пленка не должна под нее заходить. Также посмотрите на положение отопительных приборов и отступите от них 25 см, сделав нужные метки.
  6. Расстояние до открытых стен оставляется 5 см. Полотна кладутся впритык. Перехлесты и наслоения пленки не допускаются.
  7. Далее нужно проверить, не повреждена ли где пленка. Убедитесь, что к ней не прилип мусор, внутри нет пузырьков воздуха. На контактах должная быть равномерно нанесена серебряная паста – если есть пробелы, то стоит пленку либо вернуть в магазин, либо срезать забракованный участок. Шаг 3 – проверка пленки на целостность
  8. Если есть в наличии тестер, то можно проверить пленку на фактическое сопротивление. Максимально допустимое отклонение от паспортных значений составляет 10%. Шаг 4 – проверка пленки прозвонкой
  9. По выполненной ранее разметке режем пленку на отдельные куски. Напоминаем, делать это нужно строго по намеченным линиям. Если у вас модель с продольным расположением греющих полос – в любом месте, кроме расположения проходящих перпендикулярных медных шин. Шаг 5 – кроим пленку
  10. На концы медных шин, которые будут конечными, нужно наклеить изоленту. Шаг 6 – изоляция
  11. Раскладываем пленку на полу и крепим к основанию. Тут можно использовать степлер, если пол деревянный или обычный скотч, если бетонный. Шаг 7 – фиксация пленки
  12. Подсоединяем полотна друг к другу, связывая шины отрезками проводов, на которые предварительно монтируются клеммы и изолируются. Чтобы подключить клемму к шине, нужно сначала развести в стороны пленку над ней, открывая технологический кармашек. Далее делать вставляется внутрь и обжимается плоскогубцами. Шаг 8 – соединение пленки кусками проводов
  13. Подключить полотна можно и параллельно. Это повлечет больший расход провода, зато при выходе из строя одного из них, остальные будут работать.
  14. Датчик температуры приклеивается прямо к пленке снизу на клейкую ленту. Расположить его нужно между карбоновыми полосами. Также вырежьте под него бороздку в подложке. Шаг 9 – установка термодатчика
  15. Устанавливаем регулятор и подключаем к нему выводы от пленки и термодатчика. Всего будет 6 проводов – еще 2 на подключение к электрической сети. Шаг 10 – подключение терморегулятора

Теперь оборудование готово к работе. Если есть риск подтопления системы, то ее можно накрыть слоем гидроизоляционной пленки, укладываемой внахлест на 10-15 см. Ее стыки также нужно проклеить скотчем для большей надежности. Сверху укладывается ламинат. Будьте при этом аккуратны, не повредите пленку.

Видео – Монтаж ИК теплого пола

Видео – Монтаж теплого пола под ламинат и линолеум

Можно ли класть ламинат на теплый пол: как это сделать?

Вопрос, можно ли укладывать ламинат на систему отопления «теплый пол», волнует сегодня многих потребителей. Почему? Потому что на сегодняшний день ламинат – самый популярный напольный материал. А теплые полы стали использоваться не только как дополнительный источник тепла, но и как основная система отопления. Но выбирая этот союз, необходимо учитывать определенные требования к самому ламинату.

Всем известно, что он является искусственный напольным покрытием, состоящего из нескольких слоев разных материалов. Так вот один из слоев – это древесная плита, используемая в панели в качестве основы. Именно эта основа и подвержена температурному и влажностному расширению.

Конечно, смолы, используемые в конструкции ламината, значительно снижают данные показатели. Но все равно под действием влаги и температуры ламинат изменяет свои размерные показатели, то есть расширяется или сужается.

Содержание

  1. Выбираем ламинат
  2. Выбираем теплый пол
  3. Водяной
  4. Электрический (кабельный)
  5. Инфракрасный (пленочный)
  6. Монтаж
  7. Видео

Выбираем ламинат

Тот, кто уже успел воспользоваться ламинатом в доме или квартире, знает, что уложенный под него теплоизоляционный материал никак не спасает от холодного прикосновения босых ног. Ведь лицевое покрытие этого напольного материала – слой специальной смолы, которая является защитной от истирания поверхности. То есть, здесь нет теплой древесины.

Кстати, ламинат в жару всегда прохладный, и это хорошо. Но зимой этот фактор никого не радует. Поэтому теплый пол под ламинатом дает возможность сделать сам пол теплым и приятным на ощупь. Так что босиком ходить будет не только приятно, но и полезно.

Видео: Ламинат на теплый пол СТРОИМ ДЛЯ СЕБЯ

Видео: Можно ли укладывать ламинат на водяной теплый пол?

Возвращаемся к основному вопросу нашей темы, можно ли класть ламинат на систему отопления «теплый пол»? Ответить на него однозначно нельзя. Все дело в том, что существует достаточно большой модельный ряд этого напольного материала.

Производители стараются учитывать разные условия эксплуатации, придавая ему особые технические и эксплуатационные характеристики. Поэтому, выбирая ламинат для установки его на теплые полы, рекомендуем учитывать следующие советы:

  • Необходимо обратить внимание на упаковку, где производитель отображает условия эксплуатации в виде значков. И если на упаковке значки теплого пола присутствуют (они могут быть разными, поэтому посоветуйтесь с продавцом), то смело покупайте ламинат и укладывайте на теплые полы.
  • Обратите внимание на толщину панели. Не стоит брать ламинат толщиною меньше 8 мм. Под действием смены температуры тонкие образцы попросту начнут деформироваться.

Выбираем теплый пол

Итак, с ламинатом все стало понятно. Теперь необходимо выбрать теплый пол. В настоящее время используются три вида систем напольного обогрева:

  1. Водяной.
  2. Электрический кабельный.
  3. Инфракрасный пленочный.

Какой из них подходит больше всего под данную систему отопления.

Водяной

Водяной теплый пол – это система труб малого диаметра (16 мм), которая подключается к системе центрального отопления.

Совет! Специалисты рекомендуют проводить монтаж пола этого вида в частных домах, подсоединяя его через коллекторную группу к нагревательному котлу. В квартирах этот вид отопительной системы лучше не использовать, потому что сложно сбалансировать центральное отопление с системой теплых полов. Может сбиться поток теплоносителя по центральным трубам (стоякам), что приведет к падению давления в них.

Конечно, при сегодняшних возможностях водяной теплый пол можно собрать и в квартире, если согласовать его установку и правильно подойти к решению все спорных и проблемных вопросов. Но в любом случае у этого вариант есть определенные недостатки:

  • Сложность и высокая цена не только монтажа, но и обслуживания.
  • Если в процессе эксплуатации возникнут неприятности, которые потребуют проведения ремонтных работ, то все это обойдется еще дороже, чем сама укладка.
  • Если все же по каким-либо причинам произойдет утечка теплоносителя, то придется менять не только трубную разводку, но и часть ламината в виду его разбухания под действием воды.
  • Подключая водяной теплый пол к системе центрального отопления, трудно настроить температурный режим. А для ламината высокие температуры противопоказаны.

Электрический (кабельный)

Этот вариант сразу же можно отвергнуть. Почему? Представьте себе, сколько слоев различных материалов будет уложено на нагревательную систему:

  • Цементная стяжка.
  • Подожка.
  • Ламинат.

То есть, электрический теплый пол должен весь этот слоеный пирог нагреть (в принципе, как и водяной), а затем уже верхний слой пирога, а это ламинат, будет отдавать тепловую энергию воздуху в помещении. То есть, эффективность нагрева, по крайней мере, снизится в половину. Получается так, что платить за потребление электроэнергии (50%) придется за то, что отапливается сам пол. Плюс ко всему, при включении отопления придется ждать, как минимум час, чтобы тепло начало ощущаться под ногами.

Совет! Электрический теплый пол лучше всего укладывать под напольные отделочные материалы, у которых теплопроводность очень высокая. К примеру, керамическая плитка или камень.

Инфракрасный (пленочный)

Инфракрасный теплый пол – это пленка, на которой уложены тонкие карбоновые нити (трубки), излучающие инфракрасные лучи. По проводкам движется электрический ток, поэтому эта система отопления также относится к категории электрических приборов.

Именно его укладка считается оптимальным решением при организации напольного вида отопления под ламинат. Почему?

  • Его укладывают на подготовленный пол, сверху устанавливают подложку и затем само напольное покрытие. При этом излучение нагревает ламинат, который и отдает тепло в помещение. Никаких промежуточных стяжек и клеевых составов.
  • Даже материалы с низкой теплопроводностью быстро нагреваются от пленочной конструкции, в дальнейшем выдерживая необходимую температуру.
  • Работает без перегрева, который опасен для ламината.

Совет! ИК теплый пол необходимо настроить правильно. Ламинат может выдержать температуру не больше +30С. Если температура повышается, то есть большая вероятность, что напольный материал начнет коробиться. Плюс ко всему в некоторых моделях присутствует формальдегид, который при высоких температурах начинает выделять вредные для человека пары.

Итак, можно, наверное, сделать вывод, что оптимальный вариант для организации теплого пола, уложенного под ламинатные панели, это инфракрасный вариант. Кстати, в настоящее время некоторые производители ламинатных покрытий предлагают продукцию, в состав которой уже вставлена инфракрасная пленка. Это сразу решает все проблемы, связанные и с выбором, и с монтажом. Правда, эти модели слишком дорого стоят. Для основной массы потребителей они практически недоступны.

Монтаж

Укладка теплого инфракрасного пола под ламинат – дело с одной стороны простое, с другой — сложное (как и водяной, и кабельный). Здесь важно правильно провести подключение участков отопления. Ведь существуют определенные правила монтажа, одно из которых гласит, что устанавливать отопительные панели под тяжелые предметы запрещено. Поэтому придется согласовать расстановку мебели с укладкой теплого пола:

  • Будет неплохо, если под пленочный пол уложить отражающий слой в виде алюминиевой фольги.
  • Саму пленку укладывают на фольгу по размеченным участкам и прикрепляют скотчем. Это делается для того, чтобы в дальнейшем полосы инфракрасной пленки не смещались.
  • Далее необходимо провести подсоединение электрических контактов между уложенными полосами пленки. Для этого используются медные или латунные контакты и провода разного цвета. Обратите внимание, что контакты лучше всего заизолировать, для чего можно использовать специальную ленту с битумным покрытием. То есть, складываете ленту пополам, внутрь вкладываете контакт и зажимаете все это плоскогубцами.
  • Провода от последнего участка подключаются к термостату, который монтируется на стене на высоте 1,2-1,5 м.
  • Обязательно на пол укладывается термодатчик, который будет отслеживать температуру пола. Он соединяется проводами с терморегулятором.

Как видите, укладка ИК теплого пола – процесс серьезный и требующий знаний электротехники. Но в любом случае со всеми нюансами этого процесса можно разобраться. Главное – строго следовать инструкции по проведению указанных в этой статье работ.

Видео

Укладка ламината на теплый пол. Изготовление правильной подложки.

Тёплый пол под ламинат — это легко.

Посмотри ДО покупки ЛАМИНАТА под Теплый пол! Про ПОДЛОЖКУ, Плёнку ..

Ламинат плюс теплый водяной пол. На собственном опыте.

Можно ли класть ламинат на теплый пол? Обзор ремонта. Переделываем после нерадивых мастеров.

Можно ли укладывать ламинат на пол с подогревом?🧐

Теплый пол под ламинат за 1час ЛЕГКО и ПРОСТО

ПОКРЫТИЕ ДЛЯ ВОДЯНОГО ТЕПЛОГО ПОЛА (Какое Подходит Лучше?)

Теплый пол. Можно ли ставить на него мебель?

Почему не надо делать теплый пол под ламинатом?

Семь ошибок, которые возникают при укладке ламината

Какой выбрать линолеум с теплым полом

Ламинат на теплый пол. Какой выбрать?

Теплый пол под ламинат: Топ 3

УКЛАДКА ЛАМИНАТА НА ТЕПЛЫЙ ПОЛ.

🔥 НЕ УКЛАДЫВАЙ ЛАМИНАТ НЕ ПОСМОТРЕВ ЭТО ВИДЕО

Как выбрать подложку под ламинат или паркетную доску ? Подложки под тёплый пол как выбирать

Какой теплый пол лучше под кварц-виниловую плитку?

Как укладывать полы с подогревом под ламинат

Когда вы думаете о полах с подогревом, вы, вероятно, ассоциируете это с плиткой с подогревом, особенно на полах в ванных комнатах. Не все люди могут знать об этом, но электрический теплый пол можно установить практически на любой тип напольного покрытия, а не только на плитку. Это также дает преимущества, которые выходят за рамки традиционно выложенных плиткой комнат, таких как кухня или ванная комната. Один из самых популярных вариантов для домовладельцев, которые хотят иметь полы с подогревом, — это ламинат. Большинство ламинированных напольных покрытий могут выдерживать температуру до 85 градусов по Фаренгейту, чего вполне достаточно, поскольку все, что выше этой температуры, может привести к деформации или обесцвечиванию древесины.

Итак, как укладывать теплые полы под ламинат? Ламинат обычно укладывают в виде плавающей системы. Он не предназначен для крепления к основанию. Электрические напольные системы бывают двух типов: те, для которых требуется клей, и те, для которых он не требуется. Система плавающего пола, как и ламинат, должна сочетаться с продуктом для обогрева пола, для которого не требуются клеи. Эти продукты обычно имеют форму свернутых матов, которые расстелены на полу и тщательно вырезаны, чтобы придать им форму, соответствующую помещению для установки. К счастью, этот тип напольного отопления проще всего установить, так как он не требует разбавления или самовыравнивающейся смеси.

Что такое электрическое отопление пола?

Во-первых, это поможет понять, как работает электрический теплый пол. По сравнению с традиционными системами домашнего отопления, которые полагаются на нагнетание нагретого воздуха по всей конструкции для ее нагрева, в электрическом отоплении пола используются провода, которые нагреваются за счет электрического сопротивления. Здесь используется лучистый теплый пол. Провода излучают тепло вверх в материал пола, который затем излучает тепло на твердые предметы в комнате. Это как электрическое одеяло для вашего пола.

Каждое помещение с электрическим теплым полом обычно имеет свой собственный термостат, в отличие от печей и других систем принудительного воздушного отопления. Эта система лучистого обогрева пола упрощает настройку уровня тепла в каждой комнате. Вы можете установить подогрев пола в каждой комнате вашего дома, но большинство людей будут делать это только в тех комнатах, которые нуждаются в дополнительном обогреве.

Преимущества электрического обогрева пола

Преимущества на самом деле выходят за рамки дополнительного обогрева. Воздух, находящийся в системе воздуховодов, является плохим проводником тепла. Для сравнения, твердые предметы гораздо лучше проводят тепло, что делает электрический подогрев пола более энергоэффективным для вашего дома. Кроме того, системы принудительной вентиляции разносят загрязняющие вещества и аллергены вокруг вашего дома, что может негативно сказаться на вашем здоровье. Это не проблема с электрическим подогревом пола, поскольку он не зависит от обдува воздухом. Если вы страдаете аллергией, вам лучше работать с системой «теплый пол».

Типы электрических систем лучистого обогрева полов

Существует три способа установки электрического отопления в качестве системы теплого пола — с помощью кабелей, матов или пленки. Система нагревательного кабеля включает в себя отдельные провода, подключенные к отдельной мембране. Это позволяет настроить место нагрева. Провода должны быть стратегически расположены близко друг к другу, не перекрывая друг друга, так как вы не можете перерезать провода.

Когда речь идет о матах, которые представляют собой кабели и мембрану в одной комбинации, вы можете укладывать теплый пол, не беспокоясь о размещении. Кабель здесь тоже не разрежешь, а вот мембрану можно использовать для Г-образных помещений.

Что касается теплоизоляционной пленки для пола, это то же самое, что готовый электрический коврик без сетки. Система заключена в пластиковую мембрану, которую можно обрезать по длине. Это означает, что вы можете раскатать пленку и установить ее в прямом направлении.

Установка электрического обогрева пола под ламинат

Установка электрического обогрева пола под ламинат состоит из шести этапов:

  • Подготовка основания система подогрева пола. Очистите черновой пол от любого мусора с существующего пола, а затем тщательно очистите область. Убедитесь, что на участке не осталось старых полов или строительных материалов.
  • Проверка нагревательного элемента — Убедитесь, что ваш нагревательный элемент работает правильно, проверив его с помощью омметра. Измерьте сопротивление нагревательного элемента (между двумя жилами). Запишите этот номер на ярлыке UL мата, а также в предоставленных вам установочных материалах. Сравните значение с числом, указанным на ярлыке UL. Он не должен превышать 15 процентов в любом направлении, хотя допускается некоторая вариация. Теперь измерьте непрерывность между проводом заземления и основным проводом 9.0032 . Показание должно быть либо «Бесконечность», либо O/L. Не устанавливайте нагревательный элемент, если он не прошел этот тест. Вы не хотите столкнуться с проблемами, связанными с неправильно функционирующим нагревательным элементом, который также может вообще помешать работе системы.
  • Установка подложки и матов подогрева пола — Подложка обычно представляет собой квадратные или прямоугольные куски из натуральной или синтетической пробки. Укладывая листы, обязательно располагайте их в шахматном порядке, чтобы швы не накладывались друг на друга. Отрежьте кусочки по мере необходимости, чтобы убедиться, что вы покрыли весь пол. После этого соедините все детали подложки вместе, чтобы соединить их. Помните, что подложку нельзя крепить к самому основанию.
  • Установка матов подогрева пола — Установите нагревательный мат так, чтобы холодные провода легко доставали до термостата. Вы должны выяснить до фактической установки, где разместить термостат. Обычно это зависит от того, где в стене есть электричество. Возможно, вам придется обрезать маты по размеру комнаты, но будьте осторожны, чтобы не перерезать нагревательные кабели, содержащиеся в них. Что вы можете сделать, так это разрезать материал мата до кабеля, а затем согнуть мат, начиная новый ряд в процессе. Этот метод установки называется «вырезать-и-повернуть».
  • Укладка ламината — Крайне важно, чтобы вы делали это именно так, как рекомендует ваш производитель. Установите напольное покрытие так, как будто его и не было, так как нагревательные элементы не влияют на этот процесс. После того, как вы закончите, проверьте работу нагревательного элемента еще раз, чтобы убедиться, что нагревательные элементы не были повреждены во время установки. Выполните третью проверку сопротивления и запишите результаты в гарантийную регистрационную карточку.
  • Выполните электрические соединения — Наконец-то можно подключить провода от ТЭНа к термостату. Правильный способ сделать это варьируется от термостата к термостату. Это означает, что вы должны следовать инструкциям, прилагаемым к вашему комплекту. Настоятельно рекомендуется обратиться за помощью к профессиональному лицензированному электрику, поскольку работа с электричеством опасна.

Подарите своему дому качественное напольное покрытие, которого он заслуживает, с напольными покрытиями Zothex

Вы хотите нагреть ламинированный деревянный пол с помощью лучистого отопления? Знаете ли вы, как обращаться с сопутствующими инструментами и оборудованием, таким как гидравлическая система, пароизоляция, распределительная коробка и датчик пола? Позвольте Zothex Flooring помочь вам с этим и другими вашими потребностями в деревянных напольных покрытиях. Стоит иметь надежного партнера, который поможет вам выбрать правильный ламинированный пол и систему лучистого отопления для вашего дома, а также выполнить все другие работы, связанные с электрическим теплым полом.

Zothex Flooring также работает с другими типами полов, включая виниловые полы (виниловые полы или виниловые доски), паркетные полы, бамбуковые полы, полы из керамической плитки и паркетные полы. Позвоните сейчас, и пусть Zothex Flooring поможет вам в реконструкции и перепланировке вашего дома.

Установка лучистого отопления под ламинат и деревянный пол

Производитель США

С 1996

800.308.8057

8:00 — 22:00 КНТ

Звоните нам 7 дней в неделю

Логин

Корзина (0)

ThermoFloor — это 4-в-1 (нагревающий, изолирующий, шумопоглощающий, влагопоглощающий) теплый пол с подогревом, специально разработанный для ламината, приклеиваемый и плавающие паркетные и инженерные полы. В отличие от большинства других систем, эта система обогрева пола из ламината устанавливается без необходимости залит цементом! Он работает от стандартного бытового напряжения и производит энергоэффективное тепло с максимальной мощностью 10 Вт на кв. фут. ThermoFloor включает запатентованные нагревательные элементы FiberThermics® компании ThermoSoft вместо обычных металлических проводов. Технология FiberThermics воплощает в себе эксклюзивные свойства безопасности и долговечности, которые однозначно определяют способность ThermoFloor к прямому контакту с горючими напольными материалами, такими как ламинат и дерево. В состав ThermoFloor также входит запатентованная усовершенствованная подложка, которая обеспечивает изоляцию основания, снижение влажности и шума.
