Организация электробезопасности при прокладке и реорганизации электросетей — первостепенная задача. Именно автоматический выключатель отвечает за безопасность работы сети и ее защиту от возможных перегрузок и коротких замыканий, возникающих в электропроводке. А устройство защитного отключения моментально срабатывает при обнаружении утечки токов, что исключает поражение пользователя электрическим током и препятствует возгоранию электропроводки.
Обычный пользователь не понимает, чем отличается АВ, УЗО и дифавтомат. По этой причине на объектах устанавливают только один из видов приборов. Но по требованиям электробезопасности оборудование используется исключительно в паре. Оно последовательно включаются, что позволяет избежать аварийных и травмоопасных ситуаций. АВ ставят на входе, УЗО — ближе к нагрузке.
Альтернативой считается установка дифференциальных автоматов или дифавтоматов. Здесь также может возникнуть путаница. Постараемся ответить простыми словами, чем отличается УЗО от дифавтомата. Дифференциальный автомат объединяет в себе действие АВ и УЗО. Прибор реагирует на повышение номинального тока, на замыкание фазы и на утечку токов. При возникновении аварийной ситуации происходит моментальное срабатывание теплового расцепителя и отключение нагрузки.
Можно отметить два важных момента:
- Устройство защитного отключения срабатывает, если ток утечки превышает 30 мА для защиты человека и 0,5 А — для противопожарной защиты.
- Дифавтомат выполняет сразу несколько функций, сочетая работу АВ и УЗО.
Тогда что выгоднее подключать: дифавтомат или УЗО вместе с АВ? Чтобы ответить на этот вопрос, проанализируем общие характеристики оборудования.
- УЗО и дифавтомат ставят в электрощиток и размещают на DIN-рейке.
- Внешне приборы практически не отличаются.
- Чтобы понять, какое оборудование перед нами, необходимо изучить лицевую панель. На ней укажут маркировку, надписи, схемы и остальную полезную информацию.
Несмотря на уникальность дифференциального автомата, пользователи по-прежнему в большинстве случаев ставят УЗО+АВ. Причины следующие:
- Дифавтомат обойдется дороже, чем УЗО+АВ.
- Установив защитную пару, пользователь будет точно знать, почему возникла аварийная ситуация: из-за утечки или короткого замыкания.
Но компактный дифавтомат идеально подходит для установки в маленьких электрощитах. Также при подключении прибора нет необходимости в выборе конкретного УЗО или АВ, а также последовательности их включения.
Оба варианта защиты эффективны. Выбор остается только за пользователем.
Вернуться
Рассказать друзьям
Есть вопросы — спрашивайте!
Наши специалисты помогут Вам, окажут бесплатную консультацию или запишут на приём
Задать вопрос
Статьи
Подключение реле напряжения в электросети
Схемы подключения магнитного пускателя
Магнитные пускатели: что это такое и как работает
Как подключить УЗО
Включатель с датчиком движения: особенности установки
Принцип работы концевых выключателей и их разновидности
Что такое реле напряжения и для чего оно нужно
Кнопки и переключатели
Что такое автоматический выключатель и для чего он нужен?
Боты диэлектрические: где их применяют и как проверяют
Контакторы: для чего они нужны и какие есть разновидности
Что такое заземление и для чего оно предназначено
Диэлектрические коврики: для чего нужны и как выбрать
Тепловое реле: устройство и принцип работы
Все о светодиодной продукции
Что лучше УЗО или дифференциальный автомат
Устройство защитного отключения (УЗО) – отключит электричество, если вы коснетесь рукой оголенного провода, если изоляция кабеля начнет «пробивать».
Но оно совершенно не защитит проводку от короткого замыкания или перегрузки для этого нужен автоматический выключатель (автомат). Дифавтомат объединяет в себе функции узо и автомата. Что выбирать, узо + автомат или дифавтомат и как их отличить?
Как отличить УЗО от дифавтомата
- Прямое указание производителя. Иногда прямо на корпусе пишется «Дифавтомат» или «УЗО»
- Надпись дифавтомат
- Надпись УЗО
- Маркировка. Если присутствует маркировка на русском языке, например у производителей IEK и EKF, то буквы «ВД» (выключатель дифференциальный) говорят о том, что перед вами УЗО, а буквы «АВДТ» (автоматический выключатель дифференциального тока) или «АД» (автомат дифференциальный) – дифавтомат.
- Буквы АВДТ, значит дифавтомат
- ВД — значит УЗО

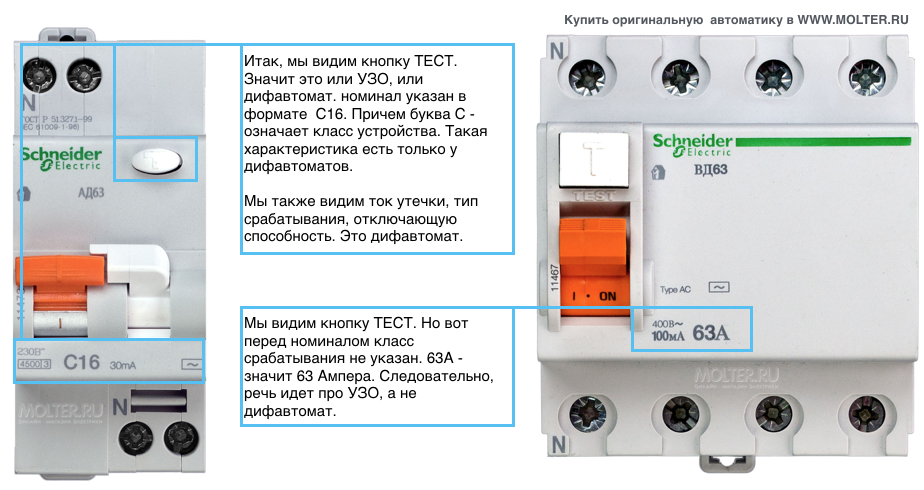

- Сила тока. На лицевой части корпуса самые большие цифры показывают номинальный ток. Если перед этими цифрами нет букв, то перед вами УЗО. Буквы «А», «В», «С» и «D» перед силой тока указывают на тип теплового и электромагнитного расцепителя, значит перед вами дифавтомат.
- Схема. УЗО и дифавтомат на корпусе иногда имеют схему. В бо́льшей части они похожи, но в дифавтомате дополнительно находится тепловой и электромагнитный расцепитель.
- Схема на дифавтомате
- Схема УЗО
На лицевой части корпуса самые большие цифры показывают номинальный ток. Если перед этими цифрами нет букв, то перед вами УЗО. Буквы «А», «В», «С» и «D» перед силой тока указывают на тип теплового и электромагнитного расцепителя, значит перед вами дифавтомат.Подключение
В распределительном щитке УЗО подключается вместе с однолинейным автоматическим выключателем (автоматом) по предложенной схеме:
Схема подключения УЗО и автомата в щитке
В такой схеме, в случае утечки электричества (например если пробила изоляция в стиральной машине) срабатывает УЗО, а если случается короткое замыкание или перегрузка, срабатывает автомат.
Несколько преимуществ такого подключения:
- Отдельное устройство всегда выполняет функции лучше, чем комбинированное, следовательно связка УЗО + автомат всегда будет надежнее работать, чем дифавтомат.
- К одному УЗО можно подключить несколько автоматических выключателей. Например по этой схеме: В ней каждый из автоматов сработает при коротком замыкании или перегрузе, а УЗО сработает, если в сети появилась утечка.
- При срабатывании видно, что стало причиной отключения – перегруз/короткое или утечка. Соответственно, найти причину неисправности становится гораздо легче.
Дифавтомат содержит в одном корпусе автомат и УЗО. В связи с этим у него только одно достоинство – он занимает меньше места в щитке, да и то, только в случае, если вы решитесь подключить всю комнату на один автомат.
Что лучше УЗО + автомат или дифавтомат, посмотрим на схеме
Рассмотрим типичную задачу для подключения в квартире. Подключение кухни:
- Контур розеток;
- Контур освещения;
- Проточный водонагреватель;
- Электроварочная панель;
- Электродуховка;
- Кондиционер.
Под каждый из этих контуров в щитке необходимо оборудовать отдельный автомат. Также обязательно защитить кухню от утечек, т.к. это комната, в которой используется вода и существует вероятность затопления сверху.
Подсчитаем места, занятые на DIN-рейке в варианте использования УЗО + автоматы:
УЗО с автоматами
А теперь решим ту же задачу с использованием дифференциальных автоматов:
Дифавтоматы на рейке
Как видно из схемы, на самом деле дифавтомат в реальных условиях занимает места больше, чем УЗО + автомат.
Стоимость
Давайте подсчитаем, сколько денег придется потратить на приведенные выше схемы. Для удобства используем стоимость оборудования от ABB:
Подсчет стоимости оборудования УЗО+автоматы
Теперь такие же подсчеты сделаем для использования дифавтоматов:
Подсчет стоимости дифавтоматов
Получается, что использовать дифавтоматы в три раза дороже, чем связку УЗО + автоматы.
Замена
Какой бы ни была надежной техника – со временем она ломается.
В случае с УЗО, автоматами и дифавтоматами – ремонтировать сами устройства нет смысла – их меняют целиком. В случае поломки автомата, стоимость замены будет 2.15$ + услуги электрика.
Внутри корпуса дифавтомата находится такой же электромагнитный и температурный автомат. В пределах одного производителя качество деталей идентичное, следовательно вероятность поломки автоматического выключателя за 2.15$ такая же, как и дифавтомата за 31$. Следовательно, преимущество, опять же, за связкой УЗО + автомат.
Что выбрать, УЗО или дифференциальный автомат?
Получается, что дифавтомат имеет два преимущества перед связкой УЗО + автомат:
- Дешевле;
- Экономит место на DIN-рейке ;
Но эти преимущества проявляются только при формировании простой схемы, где используется только один выключатель в щитке. Что случается очень редко. В остальных случаях использовать связку автомат + УЗО лучше дифференциального автомата.
Видео. Преимущества УЗО и дифавтоматов.
В ролике наглядно показаны отличия подключения УЗО+автомат и дифавтомата, рассказаны плюсы и минусы обоих решений.
Какие особенности есть у выключателя компании Legrand и как можно его подключить? Устанавливаем розетку в ванную комнату правильно Как подключить трехклавишный выключатель, схема, инструкция, советы. Как подобрать и подключить дифференциальный автомат
Как выбрать УЗО? УЗО или дифавтомат
Сегодня никто не может отрицать зависимость современного человека от электричества. Комфортность проживания в домах и квартирах можно оценить по наличию в них определенного количества бытового электрооборудования, электроинструмента и различного рода электроприборов.
Чем их больше, тем комфортнее чувствуют себя хозяева в своем доме. Но в то же время обеспечение электроэнергией всей этой массы нынешних потребителей подчиняется определенным требованиям, главным из которых является обеспечение безопасности человека в его жилище, наполненном электрическими «помощниками».
Комплексная защита от электрического тока
Электрический ток в современных домах – верный и незаметный помощник, но и невидимая и смертельная угроза. Для сведения к минимуму возможности поражения человека электрическим током разработаны и широко применяются различные устройства и механизмы.
В их задачу входит обеспечение немедленного прекращения подачи электроэнергии в квартиры и дома в случае обрыва электропроводки, поломки электроприборов, а также при возникновении короткого замыкания, способного вызвать возгорание и дальнейшее возгорание. Мы рассмотрим два устройства – УЗО и дифавтомат, как наиболее распространенные на сегодняшний день средства защиты.
Что лучше и надежнее?
Часто перед обывателем встает дилемма — УЗО или дифавтомат? Что выбрать для квартиры или частного дома? Для того, чтобы ответить на этот вопрос, нужно твердо понимать разницу между двумя устройствами. А сделать это можно только при четком понимании принципов каждого из них.
Итак, чем же отличается УЗО от дифавтомата?
УЗО или дифавтомат?
Основное назначение устройства — отключение подачи электроэнергии потребителю в случае утечки тока. Все! Возникновение утечки тока является единственной причиной, по которой это устройство может работать. Поэтому всегда и без исключения совместно с ним используется автоматический выключатель, позволяющий размыкать электрическую цепь при токах перегрузки или коротких замыканиях.
В свою очередь дифавтомат имеет возможность реагировать на токи утечки, сверхтоки, короткое замыкание. Другими словами, дифавтомат — это тот же УЗО, только соединенный с автоматическим выключателем и размещенный в том же корпусе.
Поэтому ответ на вопрос «УЗО или дифавтомат — что выбрать?» Сама по себе содержит многовариантность, воплощенную в конкретных требованиях к устройству защиты и зависящую от многих факторов. И, собственно, отвечая на него, вы должны понимать, что УЗО – это отдельное устройство, которое невозможно установить без автоматического выключателя.
И если вы выбрали УЗО, вам также необходимо приобрести его.
УЗО — защита и безопасность
Устройство защитного отключения выбирается в соответствии с техническими параметрами, под которые оно создается. Как выбрать УЗО по типу? Тип аппарата зависит от поставленных перед ним задач. Они делятся на пять типов — AC, A, B, S и G. Первый предназначен для защиты от утечки переменного тока, а второй от переменного тока и от постоянных пульсаций, что очень важно, если работают компьютеры, импульсные блоки питания в цепи, телевизорах и электроинструментах. Третий тип встречается очень редко, так как используется в основном в промышленности. А вот четвертая и пятая группы в основном используются в цепях пожарной сигнализации.
Устройства могут быть как электромеханическими, так и электронными. Первые стабильно работают без источника энергии, а вторые необходимы. Поэтому либо используется встроенный блок питания, либо работают от схемы. Но, несмотря на эти отличия, оба имеют маркировку с указанием основных характеристик.
Важный вопрос
Как выбрать УЗО? Чтобы оценить ту или иную модель устройства, необходимо уметь ориентироваться в различных цифрах и значках, нанесенных на внешнюю панель устройства. Первое, на что нужно обратить внимание при выборе устройства, это номинальный ток, при котором устройство будет работать без сбоев и долго.
На корпусе устройства можно увидеть одну из цифр, обозначающую силу тока, разработанную специально для этого устройства и варьирующуюся от 6 до 125 ампер. А ток утечки, при котором должно сработать это устройство, указывается в миллиамперах и составляет от 6 до 500 мА в зависимости от условий эксплуатации. Еще одним важным параметром устройства является номинальный неотключаемый ток, который также указывается в миллиамперах и равен половине тока утечки устройства. Этот параметр показывает потребителю диапазон, в котором может работать устройство.
Невозможно ответить на вопрос, как выбрать УЗО, не зная и следующих цифр, которыми маркируются устройства.
Важным показателем при выборе устройства является номинальное напряжение, на которое рассчитано устройство. Современные электрические схемы работают на 220 и 380 Вт, но в случае использования электронного устройства возможны перебои в его работе из-за нестабильного напряжения в сети.
Выбираем и спрашиваем
Часто можно услышать такой вопрос: «Как выбрать УЗО по мощности?» Его настройка несколько неверна, потому что это устройство не выбрано по мощности. Необходимо руководствоваться требованиями номинального напряжения каждой отдельной цепи, номинального тока утечки, номинального неотключающего тока, номинального тока короткого замыкания, при котором устройство не выходит из строя, и номинального времени отключения, который может варьироваться от 0,3 секунды до 20-30 миллисекунд.
На тему как правильно выбрать УЗО написано много статей, но все они приходят к одному выводу — выбор устройства защитного отключения сугубо индивидуален. Ведь состояние внешней среды, количество и состав электрооборудования, состояние электропроводки в каждой квартире и каждом доме неодинаковы.
Но общие принципы для отдельных категорий потребителей еще разрабатываются. И проблема: УЗО — какое выбрать — сводится к следующему: для цепей, в которых работают приборы, использующие повышенную влажность (котлы, стиральные и посудомоечные машины), следует применять устройства с номинальным током отключения 10 мА, а для другие помещения и приборы ограничены настройкой 30 мА.
Использование устройства защитного отключения
Чтобы не слишком подробно изучать устройства защитного отключения, стоит отметить лишь некоторые моменты, связанные с его применением. На основании чего можно успешно сделать выбор любому потенциальному потребителю, даже без специальной подготовки. Дифавтоматы и УЗО выполняют одинаковые функции и обеспечивают соответствующий уровень безопасности. Но использование УЗО имеет некоторые отличия, которые можно и нужно учитывать при выборе устройств.
Как уже было сказано, установка устройств без автоматических устройств невозможна.
Следовательно, встает вопрос о приобретении одного и установке в распределительный щит не одного, а двух устройств. При нехватке места в щите это может стать проблемой.
При обесточивании цепи при использовании устройства с автоматом причина отключения ясна. Выбитый автомат — перегрузка или короткое замыкание. Само устройство сработало — утечка тока. Устранить причину можно быстро. Но в дифавтоматах среднего класса (обычных для повседневного использования) причину его срабатывания не узнать. Поэтому диагностировать поездку достаточно сложно.
Так же есть разница в ремонте устройства. При использовании УЗО и автоматического выключателя в случае обрыва ремонт сводится к замене одного из устройств. И это экономия, ведь замена дорогого дифавтомата намного дороже, чем более дешевого автоматического выключателя или самого устройства.
Итак, как выбрать УЗО на основании полученной информации?
Устройство защитного отключения выбирается для определенных электрических цепей.
Сразу нужно оговориться, что УЗО не является конкурентом дифавтомату. Для обычных квартир со старой и ветхой проводкой установка устройства с автоматом будет не лучшим вариантом. Потому что они, как и дифавтоматы, часто могут ложно срабатывать в таких условиях. Если в распределительном щите нет места для установки двух устройств, лучший выход – установить дифавтомат, хотя это и дороже.
Каждая задача имеет свое УЗО
Вопрос, как выбрать УЗО в квартиру, волнует многих граждан. Если в распределительном щите достаточно места, вы можете установить устройство и машину в соответствии со следующей рекомендацией.
Автомат покупается на 16 А, значит, аппарат покупается примерно на 25 А. Если квартира маленькая, то достаточно одного аппарата типа А на 30 мА.
Но если квартира достаточно большая или проводка старая, целесообразно установить прибор на каждую группу приборов.
Например, банно-кухонная группа, хозяйственная группа, жилая и досуговая группа.
Так можно избежать полного затемнения квартиры. Или поставить на каждую розетку.
Как выбрать УЗО для дома? Подбор устройства в этом случае ничем не отличается от описанного выше, только с учетом того, что в личном доме, как правило, тоже много наружных потребителей тока. Поэтому установка устройства группами в данном случае наиболее приемлема. А для этого придется обратиться к абзацу, где говорилось о типах устройств. В вашем доме при установке оборудования группами и при наличии средств, конечно, желательно устройство типа А, обеспечивающее нормальную защиту компьютера, электроприборов и телевизора. А тип динамика можно использовать для других групп.
УЗО какой фирмы выбрать? Этим вопросом задаются многие, но на самом деле ответ на него один – брендовые фирмы выпускают качественную продукцию. А использование внутрифирменных УЗО как бы фирменного производства во многих случаях поможет избежать многих проблем, наименьшей из которых будут ложные срабатывания.
Сделай правильный выбор!
УЗО или дифавтомат? Что выбрать? В итоге должно быть понятно, что на выбор защитного устройства влияет множество факторов.
И однозначно ответить просто невозможно. Поэтому здесь представлена только общая информация, которая поможет вам узнать об устройстве защитного отключения. Но советы по общим принципам выбора устройств защиты остаются в силе.
Какой автомат (УЗО) поставить на стиральную машину
Современный дом, напичканный электроникой и электробытовыми приборами, не может обойтись без защиты. Электроподстанции в старых микрорайонах не рассчитаны на большую нагрузку от такого количества потребителей, что приводит к периодическим авариям, скачкам напряжения и другим неприятностям. Один скачок напряжения легко может лишить вас всех электроприборов: холодильника, телевизора, сплит-системы, в том числе и стиральной машины, но если установить правильное УЗО, можно избежать проблем.
УЗО должно быть установлено — это понятно, без него в доме не обойтись, но зачем ставить на стиральную машину отдельный автомат, какой смысл? Сначала разберемся с понятиями.
У электриков каждый работающий электроприбор называется потребителем, так вот стиральная машина является довольно крупным потребителем, создающим изрядную нагрузку на электропроводку. Поэтому к ней целесообразно проложить отдельные электрические коммуникации, не забыв защитить цепь, поставив автомат.
Такие потребители как компьютер и телевизор не требуют отдельного УЗО, так как работают в обычном режиме и создают меньшую нагрузку на сеть. Стиральная машина работает во влажной среде, то есть такая техника по определению входит в группу риска, а значит, нужно со всей ответственностью подходить к ее энергоснабжению. А если речь идет о современной дорогой стиральной машине с функцией сушки, то в данном случае ни одна машина не должна защищать такую технику.
Внимание! Стиральная машина с сушкой при включении программы «Стирка-Полоскание-Отжим-Сушка» создает примерно в полтора раза большую нагрузку на электропроводку, чем обычная машина-автомат.
- трансформатор
корпус- ;
- механизм обрыва цепи;
- механизм самотестирования;
- электромагнитный выключатель (для новейших приборов).
УЗО срабатывает при возникновении чрезмерной нагрузки на проводку. В этом случае автомат принудительно разрывает и обесточивает цепь. Подобная ситуация может возникнуть из-за того, что человек заденет оголенную проводку или на провод попадет вода, автомат сработает и предотвратит трагедию. УЗО предназначено для многократного использования, поэтому при разнице его менять не нужно (в отличие от предохранителей). Автомат абсолютно необходимая защита для стиральной машины.
Какое УЗО ставить и от чего оно зависит?
На этот вопрос мы отвечаем неожиданно и нестандартно — нет. На самом деле прогресс не стоит на месте и обычные устройства УЗО уже ушли в прошлое, ведь они не защищают электрическую цепь от всех рисков.
Раньше эти два устройства нужно было устанавливать друг за другом, создавая тем самым полную защиту сети, теперь же появился дифавтомат, который объединяет эти два устройства в одном компактном корпусе. Дифавтомат в настоящее время — аппарат еще достаточно дорогой, поэтому выбирать и ставить нужно с умом. Большинство специалистов рекомендуют электромеханический дифавтомат ставить на 0,03 Ампер. Можно конечно купить электронный прибор на 0,01 Ампера, он конечно номинально надежнее и дороже, но по факту такая надежность уже перебор.
Важно! Электронные дифавтоматы стоят в два раза дороже, к тому же часто выходят из строя, а приборы на 0,01 Ампера устанавливаются в пожароопасных помещениях, которых в квартире или доме естественно нет.
Сколько стоит Дифавтомат 0,03 Ампер на стиральную машину? Ориентировочная цена устройства около 14 у.
Как установить дифавтомат или УЗО своими руками?
УЗО и дифавтомат устанавливаются примерно одинаково. Если вы предварительно проложили отдельную электрическую цепь от электрощита к стиральной машине, то это значительно упрощает схему монтажа УЗО, так как речь пойдет о простой сети с одним потребителем. Если вам нужна подробная информация о подключении стиральной машины к электричеству, вам придется изучить дополнительную информацию.
Прокладываем провод ВВГ 3х2,5 от щита, по возможности можно вмонтировать дифавтомат 30 мА прямо в щиток, если там есть свободное место. Если нет, то устройство можно установить впритык к влагозащищенному выходу стиральной машины, только для этого его придется поместить во влагонепроницаемый кожух. Выполняем следующую процедуру.
из чего состоит и как работает?Для начала определимся с компонентами УЗО,в его состав входят:
Со своей стороны, мы рекомендуем вам установить в качестве защиты не УЗО, а дифавтомат. Дифавтомат – уникальное устройство, сочетающее в себе УЗО и пожарный выключатель.
е. Цена будет зависеть от характеристик устройства, производителя, продавца и других факторов. Но в целом, если возникает вопрос, сколько стоит дифавтомат, то эту цену вполне можно назвать, она средняя.
