Устройство карниза крыши: отделка, ширина, видео-урок
Карнизный свес представляет собой выступающий за границы стен здания элемент кровельной конструкции, предназначенный для защиты дома и прилегающего к фундаменты пространства от атмосферных осадков. Данная статья расскажет о том, как производится устройство карниза крыши, какой должна быть оптимальная длина выступа и какие разновидности карнизных свесов существуют на сегодняшний день.
Содержание
- Общие сведения об устройстве карнизов
- Основные виды карнизов
- Вентиляция карнизного свеса
- Выбор материала для карниза
- Обшивка карнизных свесов
Общие сведения об устройстве карнизов
В деревянных домах карнизы крыш обустраиваются путем прибивания или врезки специальных профильных кронштейнов-шаблонов по периметру всех четырех фасадов при отсутствии с северного фасада пристройки в виде подворья.
К данным кронштейнам крепят просмоленные либо обработанные антисептиком доски.
Первая прибитая доска в зависимости от ширины полосы карниза может быть шире остальных на 3-5 сантиметров, поскольку является по сути заменой капельника.
Для украшения досок может использоваться декоративная сквозная резьба.
Более простой способ обустройства карниза заключается в обшивании концов балок тесом, при этом, если стропила не выступают за границы стен, производится наращивание их длины путем прибивания кусков доски к концам балок.
Следует также учитывать, что при создании каких-либо карнизных архитектурных профилях на стенах из кирпича толщина намета штукатурки не должна превышать 50 миллиметров.
Учитывая данное условие, при необходимости производится нанесение раствора на одну из поверхностей:
- Дощатые конструкции;
- Специально обустроенные выносы кладки;
- Обтянутый сеткой металлический каркас.
Для выполнения профилей штукатурных карнизов применяются шаблоны профильной доски с двойной оковкой, где вторая оковка используется для вытягивания профиля по грунту, после чего снимается и выполнение по накрывке чистого профиля производится при помощи первой оковки.
Если выполняется отделка карниза крыши, обладающего значительным поперечным сечением, то вместо полозка применяются ролики, облегчающие перемещение тяжеловесного шаблона, тщательно следя при этом за соблюдением правил.
Находящиеся во входящих углах карнизы профилируются при помощи специальных шаблонов.
Полезно: для того, чтобы обеспечить благополучное достижение вершины угла профильной доской шаблона, ее следует расположить относительно стены под углом, составляющим 45 градусов.
Прямоугольный треугольник, вдоль биссектрисы прямого угла которого прикреплена профильная доска, изготовленная из пары досок с предварительным снятием с них фасок, будет использоваться в качестве салазок для шаблона.
Основа, изготовленная из металлопрофиля, закрепляется между досками так, чтобы фаски были обращены наружу.
Для украшения различных профилей карнизов применяется декоративная штукатурка, заполнителем для которой являются гранитная и мраморная крошка, кварцевый песок, размельченное стекло, слюда и т.
д.
Обычно наносят три слоя штукатурки:
- Первый слой, называющийся обрызгом, предназначен для сцепления намета штукатурки с основанием, данный слой выполняется при помощи раствора, обладающего жидкой консистенцией, а его толщина выбирается от 5 до 9 мм в соответствии с материалом основания.
- Второй слой (грунт) изготавливается из раствора заданной заранее консистенции по обрызгу, который должен уже схватиться. Толщина слоя выбирается от 5 до 12 миллиметров.
- Третий слой, он же лицевой, наносят внакрывку, его толщина не превышает 2 мм.
После нанесения штукатурки приступают к лепным работам, включающим профильные тяги непосредственно карниза.
Основные виды карнизов
Различают два основных типа карнизного свеса кровли дома:
- фронтальный, предназначенный для защиты фасада здания и выполняемый в виде выступающих за границы стены фронтона края скатов кровли, установленных под наклоном;
- боковой, изготовленный в виде расположенных по бокам здания свесов.
Ширина карниза крыши напрямую зависит от его расположения. Для боковых свесов чаще всего бывает достаточно выпуска конструкций на 50-60 сантиметров за границы стен дома, тогда как для фронтальных свесов данное расстояние может быть увеличено до 1 метра.
Обустройство фронтального свеса производится путем выпускания коньковой доски на определенное заранее расстояние за границы фасада, после чего аналогичным образом производится выпускание несущих кровельных перекладин, закрепленных на стропилах.
Далее производится крепление карнизной доски к торцевым сторонам конька крыши и несущих брусьев. Подшивка нижней части карнизного фронтального свеса является не обязательной, хотя довольно часто ее все же выполняют в целях улучшения внешнего вида строения.
Важно: для обеспечения наибольшей надежности фронтального карнизного свеса следует выбирать одинаковые значения сечений горизонтального бруса и конструкций стропил.
При изготовлении бокового карнизного свеса балки кровли выпускаются за пределы внешней плоскости стены на расстояние, определяемое шириной отмостки фундамента и высотой строящегося здания.
После того, как произведена укладка материала покрытия кровли, производится крепление торцов балок при помощи дощатой обвязки, которая и будет исполнять функцию карниза, скрывающего край и черновую подложку настила кровли.
Оставшееся в результате открытым пространство свеса подшивают специальным материалом при помощи паза, оборудованного в нижней части доски карниза. Для подшивки наиболее часто применяют виниловый сайдинг или шпунтованную доску.
Данные материалы крепятся к дому под углов 90 градусов.
Вентиляция карнизного свеса
Независимо от того, какой тип свеса выбран и каковы его размеры, обязательным условием является обустройство вентиляции, особенно, если планируется оборудование мансарды в помещении чердака.
Суммарная площадь отверстий для вентиляции должна находиться в диапазоне от 1/600 до 1/400 полной площади помещения, для которого устраивается вентиляция.
В подшивке карнизного свеса изготавливаются зазоры, пропускающие свежий воздух во внутреннее помещение, откуда он затем выводится через имеющиеся в коньке крыши специальные отверстия.
Важно: отверстия для вентиляции необходимо закрывать сеткой во избежание проникновения в помещение мелких птиц или насекомых.
Выбор материала для карниза
Для обшивки карнизных свесов наиболее часто применяется доска любой длины и ширины, толщина которой в обязательном порядке должна составлять от 17 до 22 миллиметров.
Крепление досок небольшой длины может выполняться только на концах, а для досок, длина которых превышает 6 метров, крепление производится на каждом метре их длины.
Наиболее подходящим материалом является древесина различных хвойных пород (сосна, ель, лиственница и т.
д.). Для изготовления досок должен использоваться сухой материал, который не вызовет после усушки линейной деформации досок, приводящей к появлению зазоров, портящих внешний вид подшивки.
Помимо досок обшивка свесов может производиться листами оцинкованной стали, толщина которых составляет 0,6-0,8 миллиметров, а также различными перфорированными листовыми материалами, при использовании которых длина волны не должна превышать 20 мм.
Важно: для работы с подобными материалами требуются специальные навыки и оборудование, кроме того, необходимо покрывать обработанные фрагменты защитным слоем краски после подгонки.
Еще одним материалом для подшивки свесов является покрытый защитным слоем опыления листовой алюминий, ширина которого выбирается в соответствии с параметрами карнизного свеса, наиболее распространенной считается толщина в 0,6 миллиметра.
При этом длина листов должна быть не более 6 метров, поскольку крепление обшивки производится при помощи специальных защелок, в результате чего может появиться провисание листов слишком большой длины.
Полезно: в специализированных магазинах сегодня также предлагается широкий ассортимент декоративных изделий для улучшения внешнего вида карнизных свесов.
Обшивка карнизных свесов
Пример обшивки карнизаВ зимний период на кровельном свесе происходит скапливание снега, что может привести к разрушению сначала самого свеса, а затем и карниза и стен.
В случае минимального кровельного свеса отсутствие или некачественное изготовление карниза также вызывает разрушение кладки и наружных поверхностей стен, что также вызывает сначала гниение верхних, потом – нижних бревен венцов сруба в деревянных домах.
Если бревна постоянно намокают и высыхают, то происходит их растрескивание, расшиваются швы и выпадает конопатка, даже обшивка сруба, покрытая масляной краской, может испортиться при отсутствии гидроизоляции и плохой чеканке стыков досок обшивки.
В силу этих и многих других причин для небольших (от 15 до 25 см) свесов кровли следует изготовить карниз, который позволяет:
- Надежно заделать линию соединения верхней части несущей стены и внутренней конструкции кровельного ската;
- Придать фасаду дома законченный вид и обеспечить дополнительную защиту поверхностей стен дома.
Вениамин
Задать вопрос
Задавайте вопросы/пишите рекомендации
Помогла ли вам статья?
их монтаж и установка |
6 марта 2016 Потолки и кровельные материалы
Стропильная система установлена, обрешетка уложена, кровельный материал смонтирован. Теперь можно спокойно приступить к монтажу водостоков, отделке фасада, подшивке карниза – тех «мелочей», которые придают крыше законченный вид. Кроме функции украшения каждая из этих конструктивных частей кровли несет и рабочую нагрузку. При неправильном монтаже водостоков их обламывает зимой, при недостаточной длине свеса – заливает стену. Неправильная подшивка карниза может привести к нарушению вентиляции подкровельного пространства и образованию конденсата в утеплителе и плесени на стропилах. Поэтому перед выполнением какого-то этапа работы, надо понять для чего и как правильно это делается.
Карниз крыши: виды, размеры и особенности
Начнем не с материала для обустройства карнизов, а с описания места его крепления.
Конструкции карнизов могут отличаться по длине, форме, материалам изготовления. Но есть некоторые требования, соблюдать которые рекомендуется всегда.
Виды форм карнизов для крыши
Ширина карниза
Наклонные крыши имеют так называемый свес, который призван защищать верхнюю часть стены от косых дождей и снега. Карниз образуется концами стропил, которые выступают за пределы стены. По правилам он не должен быть менее 0,5 м, но на самом деле его размеры всегда индивидуальны и могут быть от 15 до 80 см. Это зависит от нескольких причин.
Во-первых, при расчетах длины стропил принимают во внимание размеры кровельного материала. Укладывать дополнительный ряд шифера или профлиста ради соблюдения правил никому не хочется. Рекомендуемый нахлест соблюдают по минимуму, а свес – сколько получится. В дальнейшем это может привести к излишнему намоканию стены и фундамента. Поэтому уменьшение свеса нежелательно.
Во-вторых, дизайнерская мысль владельца. Под увеличенным карнизом часто обустраивают закрытый проход от калитки до крыльца.
В-третьих, это может быть просто ошибкой в расчетах. Исправляется наращиванием стропил специальными конструкциями – кобылками.
Карнизы можно разделить на две группы: фронтальные и боковые.
Фронтальный карниз
Он образуется продолжением обрешетки под кровельный материал и служит для защиты фронтона и фасада дома. Для подшивки используют доски, сайдинг, блокхаус, пластиковые софиты. Эта часть кровли служит больше украшением (лицо дома!), поэтому для подшивки часто используют материал другого цвета или выделяют его при покраске. Если монтаж выполняют продольно, длинными элементами, то их крепят непосредственно к обрешетке. При обшивке короткими досками или пластиком дополнительно монтируют два продольных бруска, а уже к ним крепят софиты.
Боковой карниз
Боковые карнизы не только придают кровле законченный вид и служат украшением. Они играют важную роль в вентиляции чердачного помещения, способствуют удалению влаги из теплоизоляционных материалов (в утепленных крышах).
Это своего рода воздухозаборник для создания потока воздуха между кровельным материалом и утеплителем. Отсюда и основное требование к материалу для обшивки: он должен быть проницаем для воздуха.
Видео: Инструкция по монтажу софитов Вокс (Vox)
Софиты и «несофиты»: что используют для подшивки карнизов?
Название «софит» чаще употребляют для обозначения пластиковых и алюминиевых панелей, изготовленных специально для карнизов. У разных производителей размеры могут немного отличаться, но чаще всего это панели 3-3,6 м длиной и шириной до 30 см (три волны).
Основное отличие между ними – это наличие или отсутствие перфорации (отверстий).
- Софит с отверстиями по всей площади применяют для подшивки свесов крыш со сплошным кровельным покрытием, таких как мягкая черепица, рулонные материалы. Множество отверстий обеспечивает доступ достаточного количества воздуха для вентиляции.
- Софит с отверстиями только по центру используют на карнизах с волнистым кровельным материалом: шифер, профлист, металлочерепица.
- Сплошной софит используют там, где вентиляции и без него уже достаточно: открытые террасы, карниз на фронтоне, крыльцо.
Другие материалы – дерево (обычная доска или вагонка), блокхаус, сайдинг виниловый (обычный), сайдинг металлический – имеют свои достоинства и недостатки. При нарезке сайдинга из металла нарушается его защитное покрытие, и он начинает ржаветь. Да и работать с ним не очень удобно. Блокхаус, дерево – жесткий материал. Надо точно выдерживать размеры и форму. Виниловый сайдинг для облицовки стен не имеет отверстий для вентиляции, хотя в остальном он не хуже софитов из ПВХ.
Монтируем софиты из пластика
Не имеет значения, какой материал используется для подшивки, карниз надо отделывать после завершения работ по утеплению стен. Если этого не сделать, верхняя часть стены остается без утеплителя, и это приводит к образованию конденсата.
Подшивку карнизов можно сделать несколькими способами. Самые популярные – это крепление обшивки непосредственно к стропилам и сооружение коробки. Первый способ используется реже. Наверное, потому что внешне это выглядит незаконченно. Короб из пластиковых софитов выглядит более привлекательно.

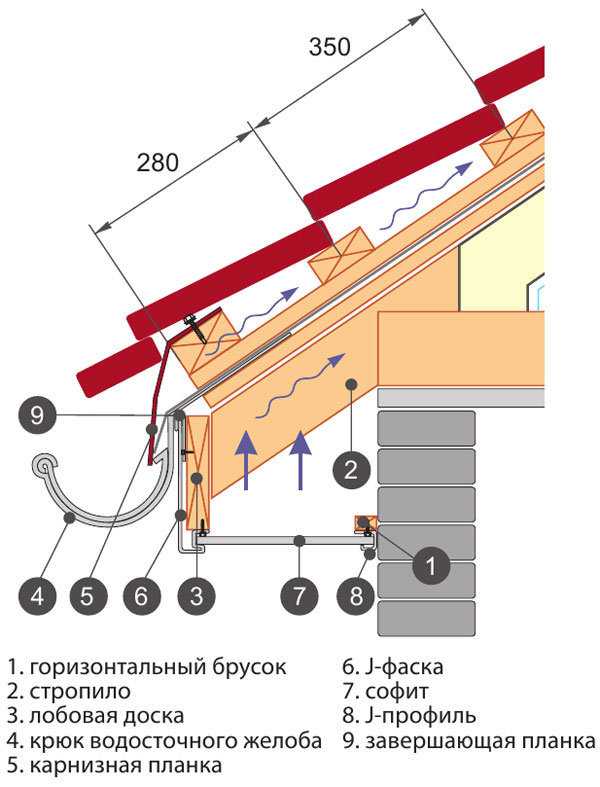

Монтаж софитов по стропилам
Начинаем с того, что проверяем расположение стропил в одной плоскости. Закрепляем шнур на крайних стропилах, делаем разметку и отрезаем торцы вертикально и на одном расстоянии от стены. Затем переносим шнур на наклонную часть стропил. При необходимости на боковые стороны прибивают рейки, чтобы все они находились в одной плоскости. Можно крепить софиты целыми панелями, стыкуя их по длине. Края панелей закрывают специальными пластиковыми профилями.
Можно крепить софиты и короткими отрезками. Для этого на стропилах крепят сначала два бруска, по внешнему краю и около стены. Затем по краям пускают J-профиль и, нарезав софиты в размер, собирают всю обшивку.
Во избежание деформаций при повышении температуры пластиковые панели нарезают с зазором 0,5-1 см и крепят, не до конца заворачивая саморезы. Панель должна свободно двигаться в своей «ячейке»
На торцы стропил прибивают лобовую доску. На ней крепится водосточная система.
Видео: Монтаж софита + вентиляция крыши. Утепление кровли. (часть № 4)
Подшивка по коробу
- Сначала также обрезают торцы стропил вертикально.
- Затем с помощью уровня отмечают на стене место крепления бруска. Его нужно закрепить таким образом, чтобы его нижний край и низ стропил находились на одном уровне.
- Нарезают доски или бруски по размеру от торца стропил до стены и крепят их на место.
- По брускам (у стены и с краю) крепят J- профили и как обычный сайдинг собирают софиты. Такое крепление (вдоль стены) используется реже.
- Подшивка короткими отрезками выполняется также. Софиты нарезают в размер, и вставляют в профили. Удобство пластиковых софитов в том, что они легко режутся и гнутся. Это позволяет собирать короб по любой, даже криволинейной стене, без труда вставляя софиты в узкие щели. Не забывайте про температурные зазоры.
- При ширине свеса 70-80 см надо ставить дополнительный опорный брусок.
- Лобовая доска завершает обшивку, закрывая торцы короба со стороны желобов водостока.
Софиты нарезают в размер, и вставляют в профили. Удобство пластиковых софитов в том, что они легко режутся и гнутся. Это позволяет собирать короб по любой, даже криволинейной стене, без труда вставляя софиты в узкие щели. Не забывайте про температурные зазоры.Обшивка карниза деревом
Сейчас можно найти пластиковые материалы для любых работ, а не так давно подшивку карнизов делали исключительно из дерева. Приверженцев этого экологически чистого материала и сейчас достаточно. Используют для обшивки доску-дюймовку или вагонку. Для этого на карнизе монтируют такой же короб и крепят доски продольно вдоль стены или короткими отрезками. Для красоты короб отделывают доской с вырезанными или накладными узорами, делают даже короба ступенчатые. Также резные доски используют на фронтонах.
Для вентиляции чердачного помещения зазоров между высохшими досками было достаточно, и специально никто отверстий не делал.
Только что сделанная подшивка из дерева имеет очень привлекательный вид. Но если не принимать мер по защите, то через несколько лет приходится заниматься ремонтом: что-то поменять, покрасить, закрепить.
С появлением пластиковых софитов все проблемы отпали: они не гниют, не выцветают на солнце, и весь уход сводится к периодическому мытью из шланга.
