Как сделать односкатную крышу на сарае
Каркас сарая с односкатной крышей: детали конструкции и этапы монтажа
Сарай – строение без архитектурных изысков. Чаще всего это каркасная конструкция с односкатной крышей, обшитая снаружи листовым или панельным материалов типа ОСП, фанера или влагостойкая ДСП. Нередко для обшивки используют вагонку, шпунтованные доски, профнастил или листовое железо. Самое сложное в сооружение сарая – возвести каркас. Необходимо понимать, что эта конструкция состоит из нескольких элементов, которые связываются в одно целое. При этом каркас сарая с односкатной крышей – строение надежное.

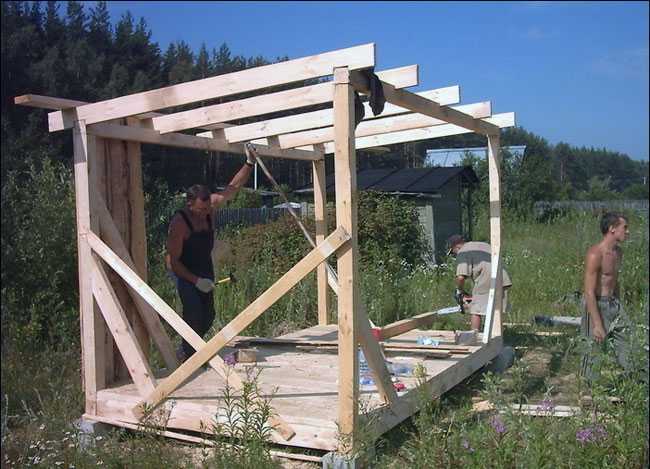

Каркас сарая с односкатной крышей Источник yandex.ru
Технология сооружения
Под сарай подойдет любой фундамент, но чаще используют столбчатый, собранный из бетонных блоков или кирпича. Он проще в закладке и дешевле всех остальных типов.
Смотрите также: Каталог компаний, что специализируются на строительстве малых архитектурных форм.
Подготовка к сооружению
В первую очередь до начала строительства надо запланировать архитектурную часть сооружения. То есть, какие будут размеры у сарая. Самый часто встречающийся проект сарая – 3х6 с односкатной крышей. По фасадной стороне – 6 м, по фронтонной – 3 м.
Все дело в том, что длина деревянных брусков (стандартная) 6 м. То есть для сборки обвязки (верхней или нижней) потребуется три бруса: два целых, один распиленный пополам. Для двух обвязок потребуется 6 брусков.
Верхняя обвязка каркаса сарая Источник yandex.ru
Что касается количества стоек, то в углах по одной – это 4 бруса, два в дверной проем, два в оконный (хотя именно здесь можно использовать пиломатериал меньшего сечения, даже доски толщиною 50 мм). Для усиления каркасной конструкции устанавливают промежуточные бруски сечением 100х50 мм: во фронтонных стенах и в фасадных через каждые 1,0-1,2 м. Хотя многое зависит от ширины обшивочного материала. К примеру, стандартная ширина ОСП – 1250 мм.
Значит, это и есть шаг установки стоек.
Теперь, что касается длины стоек. Все зависит от высоты постройки. Длина фасадных опор, если сарай возводится по проекту №2, увеличивается на размер формирования наклона односкатной крыши.
Сборка каркаса
Начинать надо с нижней обвязки.
- На столбы фундамента укладывается гидроизоляция в виде сложенного вдвое рубероида.
- Предварительно концы подготовленных брусьев подрезаются в половину толщины. Длина подреза равна ширине брусков.
- Элементы обвязки укладываются на фундамент и выравниваются по горизонтали с помощью строительного уровня. При необходимости под брусы для поднятия подкладывают деревянные подкладки.
Соединение элементов обвязки в ползапила Источник svoyabesedka.ru
- Производится скрепление элементов нижней обвязки, для чего используются длинные гвозди или саморезы, а также специальные перфорированные крепежные изделия в виде пластин и уголков, изготовленных из стали.
- Устанавливаются стойки. Их выставляют по вертикали тем же уровнем и крепят к нижней обвязке стальными уголками на саморезы. При этом сначала ставят угловые опоры, которые дополнительно подпираются укосинами из досок или реек сечением 50х50 мм.
Крепление стоек и обвязки между собой Источник zen.yandex.ru
- Обязательно стойки проверяются на предмет горизонтального расположения их верхних торцов. Здесь имеется в виду фасадной и задней стенок. Если какой-то выпирает больше остальных, то его снимают, подпиливают и устанавливают на место. Что касается стоек, формирующих боковые стены, то их подрезают под уклон крыши. Делают это так: между двумя угловыми стойками, формирующими боковые стены сарая, натягивается бечевка или шпагат. Затем от нижней обвязки до шпагата надо замерять расстояние. Замеры производятся по месту установки опор. Это и есть длина брусков. Чем ближе стоит опора к задней стенке, тем меньше будет его длина.
- Сборка верхней обвязки производится так же, как и нижней. Просто вместо фундамента их опорой являются смонтированные стойки. Крепление производится точно также. Единственное отличие от нижней – это расположение двух элементов не в горизонтальной плоскости, а под наклоном. Поэтому чаще верхнюю обвязку делают из досок толщиною 50 мм.
Просто вместо фундамента их опорой являются смонтированные стойки. Крепление производится точно также. Единственное отличие от нижней – это расположение двух элементов не в горизонтальной плоскости, а под наклоном. Поэтому чаще верхнюю обвязку делают из досок толщиною 50 мм.Монтаж верхней обвязки Источник djbay.ru
- Нередко, чтобы избежать лишних расходов, в качестве наклонных элементов верхней обвязки каркаса используют стропильные ноги. Это хорошо видно на фото выше. То есть сначала устанавливают два элемента верхней обвязки на фасадной стене и задней. А затем по краям монтируют сразу стропила, которые соединяют собой угловые опоры.
Так как сарай – это постройка полноценная, то необходимо сформировать и еще два элемента строения: полы и крышу.
Чертеж сарая с односкатной крышей
Прежде чем приступить к закупке материалов, а также к дальнейшей постройке, необходимо разработать чертеж.
Для чего нужен чертеж?
Чертеж понадобится для некоторых важных данных:
- Он даст полное представление об этапах стройкида нужных ресурсах, со всеми формами и размерами. Это такое графическое руководство всех этапов строительства,как для исполнителя, так для заказчика;
- Чертеж позволит составить смету, а также закупить необходимые материалы. Расходы будут под контролем.
Это такое графическое руководство всех этапов строительства,как для исполнителя, так для заказчика;Найти готовый или сделать самому?
Решение этого вопроса зависит от нескольких факторов:
- Требований заказчика, отвечающим его нуждам;
- Площади или конфигурации выбранного участка;
- Дизайнерского решения.
Если же нет никаких специфических требований, к тому жебудущийхозблок не претендует быть уникальным, гораздо легче воспользоваться типовым готовым чертежом.
Например, как ниже:
Строим своими руками сарай с односкатной крышей
Можно подсчитать количество материала, необходимого для каркаса и односкатной крыши. Для постройки сарая 3х6 используются шестиметровые доски:
- Для каркаса материал сечением в 50х150мм – 14 шт., 25х100 — 23шт., 50х100 -19 шт.;
- Для пола доска размером 25х100 мм – 27шт. ;
- Для обрешетки и опор крыши необходимо 43 доски сечением 25х100 мм.
;Все стыки и соединения выполняются столярными черными саморезами 50 мм, 70 мм и 110 мм. Для удешевления строительства можно использовать обычные гвозди и строительные уголки, но такая экономия не всегда оправдана.
Делаем фундамент под сарай 3х6
После выбора места строительства сарая потребуется спланировать и удалить грунт на площадке размером не менее 3х6 м. Делать пятно застройки большего размера не имеет смысла. Чтобы не донимала растительность, зачищенное пространство можно засыпать солью и песком.
После разметки места расположения опор, в точках установки столбов выкапываем 12 ямок, глубиной по 15 см и размерами под стандартный шлакоблок. На дно мини-котлованов отсыпаем слоем в 5 см смесь щебня и песка, после чего выкладываем из шлакоблока столбчатые опоры на кладочном растворе с добавкой ПВА.
Перед выкладкой потребуется натянуть горизонтальные шнуры, по которым можно контролировать высоту каждой опоры, чтобы вся опорная поверхность столбов находилась в одной горизонтальной плоскости.
Через сутки можно устанавливать обвязочный брус. Все угловые стыки и Т-образные врезки выполняются с запилом концов «вполдерева», каждое соединение усиливаем саморезами, ввернутыми в брус под разными углами.

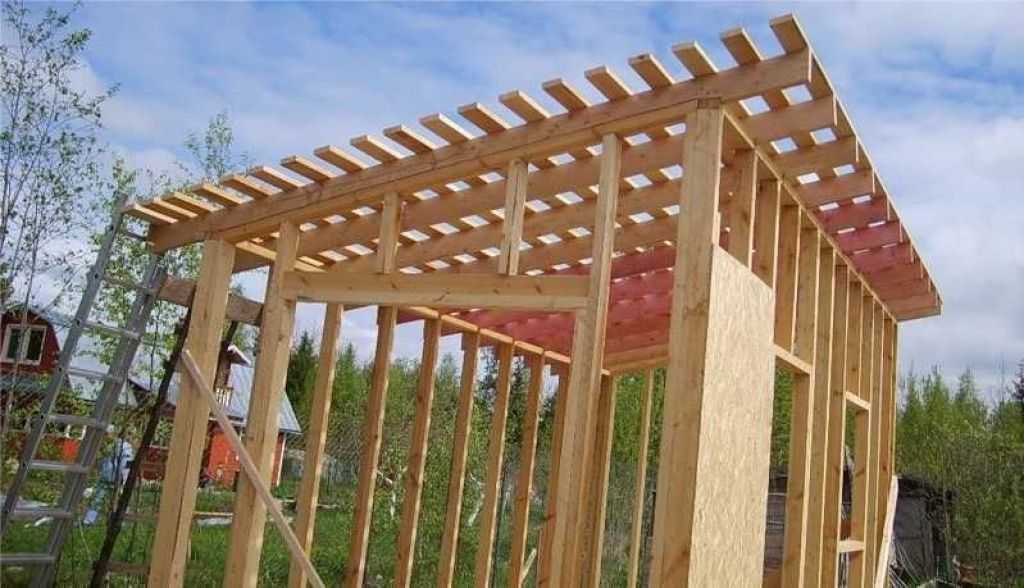

Собираем каркас и односкатную крышу
На следующем этапе потребуется установить несущие вертикальные стойки, на чертеже они выделены оранжевым. Далее зашиваем пол и укладываем стропила односкатной крыши.
Центральные несущие стойки изготавливаем из доски 50х100, для задней стены потребуется вырезать три стойки по 220 мм, для передней стенки — четыре стойки по 250 мм. Каждую опору предварительно фиксируем на нижней обвязке одним саморезом, далее по строительному уровню выставляем точное горизонтальное положение и дополнительно крепим небольшими полуметровыми подкосами, как на фото.
После того как все стойки будут установлены, укрепляем их дополнительными временными подкосами и выполняем обвязку верхнего яруса каркаса под будущую односкатную крышу.
Чтобы придать всей конструкции сарая дополнительную жесткость, до начала сборки элементов односкатной крыши необходимо зашить пол шпунтованной доской.
Какой вариант сарая выбрать для дачи
В зависимости от планов будущей застройки дачного участка, наличия свободного времени и денег, решить проблему хозяйственного помещения на загородном участке можно несколькими способами:
- Нанять бригаду и построить капитальный сарай из кирпича или пеноблока, с односкатной крышей и подвалом;
- Залить своими руками бетонный фундамент под будущую постройку, купить пятитонный железнодорожный контейнер и установить его на дачном участке вместо сарая;
- Построить из бруса и доски обычный сарай с односкатной крышей, размером 3х6, как на фото.
Разумеется, опытные дачники со стажем без колебаний отдадут свои голоса в пользу последнего варианта, это наиболее взвешенное и обдуманное решение.
Кроме того, строительство каменных, сборных, щитовых сараев, как и покупка контейнера, потребует на порядок больших капиталовложений и времени, чем необходимо для деревянной постройки с односкатной крышей и простеньким фундаментом.
Главное, при немалых затратах ощутимых преимуществ перед односкатным деревянным сараем размером 3х6 не получается.
Оптимальная конструкция деревянного сарая 3х6
Наиболее сложным элементом самодельного сарая является его крыша. Выбирайте для своего сарая односкатную крышу, не ошибетесь. Даже опытные мастера предпочитают ставить на сараях односкатные крыши, они не так красивы, но проще в постройке и надежнее в эксплуатации. Тем более что односкатную крышу сарая своими руками пошагово можно сделать даже с минимальным опытом строительства.
Единственным обязательным условием является правильная ориентация односкатной крыши и всей постройки сарая относительно розы ветров, чтобы уменьшить риск затекания дождевой воды под верхний свес и фронтоны крыши:
- Конструкция сарая, габаритами 3х6 м, с односкатной крышей приведена на чертеже;
- Постройка выполняется на простом столбчатом фундаменте из 12 опор. В качестве материала для столбов используется стандартный шлакоблок, но лучше отлить опоры из бетона в опалубке;
- Основу односкатного сарая составляет каркас из досок и бруса, размеры строения 3х6 метра, с высотой потолка в 2 м и самой высокой точкой стропил 2,7 м;
- Односкатная крыша выполняется по классической схеме, на висящих стропилах с набитыми досками обрешетки и плоской кровлей. В качестве кровельного покрытия можно использовать профнастил, ондулин, или сделать двухслойный вариант из рулонного материала, например, рубероида.
В качестве кровельного покрытия можно использовать профнастил, ондулин, или сделать двухслойный вариант из рулонного материала, например, рубероида.Постройка получится очень простая и легкая, если правильно собрать фундамент, то деревянная коробка каркаса с односкатной крышей легко выдержит ветер в 18-25 м/с. Если на местности, в которой планируется установка сарая, нет сильных ветров, то при строительстве стен можно ограничиться вертикальными стоками из доски и бруса, как на чертеже. Для открытой местности вертикальные несущие опоры рекомендуется усилить боковыми подкосами, как на фото.
Сарай из дерева
Намного чаще оказывается, что у хозяина есть остатки древесины, и он принимает решение о строительстве сарая из дерева. Для такой работы необходимы хотя бы минимальные плотницкие навыки, ведь придется работать и с пилой, и с рубанком.
Постройка из дерева весит совсем немного, в качестве ее основания вполне может выступить столбчатый фундамент. Для этого на участке делают разметку, перенося на землю периметр будущей постройки.
По углам сарая устанавливают столбы. Еще несколько опор должно располагаться в центре прямоугольника. Расстояние между опорами – 80-120 см (в зависимости от размера сарая и типа грунта на участке).
Глубина опор зависит от уровня промерзания почвы в регионе строительства, в среднем, это 40-60 см. После того как траншеи для опор выкопаны или пробурены, в них устанавливается деревянная опалубка, засыпается песчано-гравийная «подушка», укладывается металлическая арматура.
Теперь необходимо залить бетон. Через 5-6 дней, когда фундамент застынет, можно разбирать опалубку и приступать к строительству стен.
Для начала, нужно сделать нижнюю обвязку постройки из бруса. Перед укладкой древесины опоры фундамента накрывают двойным слоем рубероида. По углам брус соединяют металлическими скобами, проверяют по уровню.
Преимущество односкатных систем
Односкатная крыша на сарай своими руками хороша не только тем, что ее можно выполнить собственными силами, но и другими положительными моментами:
- Минимальный расход пиломатериалов и их доступность – одно из главных преимуществ конструкции.
- Быстрота и простота возведения особенно важны при строительстве сарая своими руками.
- Пологая кровля хозблока прекрасно сопротивляется ветровым нагрузкам. Она достаточно долговечная и надежная.
- Небольшой вес всей конструкции, поэтому построить сарай можно из блоков, кирпича, древесины и других подходящих материалов. Чаще всего делают каркасный сарай, поскольку он быстро монтируется.
- В качестве покрытия пологой крыши сарая можно использовать любые подходящие кровельные материалы, в том числе и самые недорогие (рубероид, оцинкованную кровельную сталь, профилированный лист).
Конечно, у односкатного покрытия есть и свои недостатки, но они важны скорее для частного дома, а не для хозяйственной постройки. Так, среди минусов можно назвать то, что в таком сарае вы не сможете обустроить чердак, а также низкие эстетические показатели односкатной крыши. Однако можно с уверенностью сказать, что для сарая все эти минусы не имеют никакого значения, именно поэтому многие проекты временных и хозяйственных построек выполняются именно с односкатной крышной системой.
Поскольку строительство сарая обычно планируется вести не из сверхпрочных и массивных материалов, на них нецелесообразно и даже опасно водружать тяжеловесную сложную кровельную конструкцию. Если посмотреть некоторые чертежи, то эти постройки чаще делают каркасными. Причем каркас сарая изготавливается из обычного бруса. Именно поэтому легкая односкатная крыша на сарай своими руками – самый подходящий вариант.
Из каких материалов строят
Сарай из шлакоблоков прочнее и долговечнее деревянного
Чтобы сделать крепкий и удобный хозяйственный блок, применяются материалы, оптимально подходящие для поставленных целей.
Выбор следующий:
- Дерево. Используются бревна, брус, доски. Сырье нужно обрабатывать антисептиками и антипиренами.
- Металл. Швеллер и уголок отличаются прочностью и долговечностью. Крепление проводится сваркой или уголками.
- Блоки. Подсобные сооружения делают из пенобетона, шлакоблока или глиняных кирпичей. Капитальные строения подразумевают обустройство мощного и дорогого фундамента глубокого заложения.
При наличии в запасе нескольких видов материала можно их комбинировать. Цоколь делается из кирпичей, каркас из стальных профилей, а стропильная система из древесины.
Как сделать сарай с односкатной крышей своими руками
Сарай с односкатной крышей – наиболее бюджетный вариант строительства хозяйственного, подсобно помещения для хранения инвентаря. Сборка его каркаса не составит никаких сложностей, он не требует покупки дорогих инструментов и материалов, а также привлечения специальной техники. В случае необходимости его можно соорудить из того, что находится под рукой, что ранее осталось от строительства дома. Причем даже неопытный в строительстве человек сможет справиться с такой работой своими силами.
В первую очередь, Вам нужно найти и рассчитать территорию для строительства. Существует два варианта размещения: на краю участка и вплотную к жилым постройкам. Прежде всего, расположение зависит от задач, которые возлагаются на сарай.
Чтобы им было удобно пользоваться, предлагаем придерживаться следующих правил:
- чтобы построить сарай своими руками, выбирайте места с наименее пригодной для сельского хозяйства почвой и рельефом. Практически на всех земельных участках найдется пространство, которое затенено старым деревом, занятое канавой или же просто сильно отдаленное.
- Хозяйственную постройку нужно размещать так, чтобы она не затрудняла подъезд транспорта и техники.
- Берите в расчет расстояние, на которое придется переносить предметы при работе, размещайте сарай недалеко от основного фронта работ.
Необходимые инструменты и материалы
Для того чтобы строительство проходило быстро, без всяких простоев, необходимо сразу позаботиться о покупке необходимых материалов и проверить наличие инструмента. Сарай с односкатной крышей – экономный вариант, для сооружения которого обычно используют древесину. Его можно построить даже из бюджетных пиломатериалов, бывших ранее в эксплуатации.
Вам понадобится:
- для сооружения каркаса – брус 150х100 или 100х100 мм;
- для стропильной системы – обрезные доски 50х150 мм;
- для обшивки – обрезные доски 40х150 мм;
- для обрешетки – необрезные доски;
- гидроизоляционная пленка;
- кровельный материал;
- рубероид;
- крепеж: саморезы, гвозди;
- смесь для изготовления бетона, мелкий гравий, песок.
Монтаж односкатной кровли
Если все предварительные вопросы решены, то можно приступать к монтажу односкатной крыши сарая своими руками. Для обеспечения соблюдения необходимых технологических правил проведения работ, а также техники безопасности, все работы следует разделить на несколько этапов и выполнять их последовательно.
Проектирование
Несмотря на сравнительную простоту изготовления, первоначальной стадией работ должен быть чертёж сарая с односкатной крышей или подробная схема необходимой структурной части постройки. В проекте необходимо продумать способ обеспечения необходимого уклона плоскости.
Традиционным вариантом является использование в качестве опоры для стропильной системы двух противоположных стен сарая, имеющих разную высоту. Этот вопрос прорабатывается перед тем, как построить свой сарай с односкатной крышей.
Кроме того, уклон может быть сформирован с помощью специально собранных конструкций (стропильных ферм) уже после того, как строительство сарая будет завершено. Эти элементы могут приобретаться в готовом виде или собираться самостоятельно. Они представляют собой треугольные каркасные конструкции, стороны которых формируют необходимый уклон плоскостей. Их использование может быть востребовано, когда речь идёт о замене старой кровли на односкатный вариант, когда разницу в высоте стен обеспечить невозможно.
При достаточном уровне квалификации выполнить необходимые чертежи можно и самостоятельно, однако для достижения наиболее качественного результата рекомендуется обратиться к квалифицированным специалистам или использовать готовые проекты, которые можно найти в сети интернет.
Монтаж основания стропильной системы
Стропильная система односкатной кровли представляет собой ряд последовательно установленных деревянных элементов, которые закреплены с двух сторон на стенах. При этом перед тем, как сделать односкатную крышу необходимо выбрать материал изготовления самого сарая.
- Если стены изготовлены из твёрдого материала (из кирпича, из блоков и пр.), то укладку стропил необходимо на специальный элемент – мауэрлат. Для его изготовления используется деревянный брус сечением от 100/200 мм. Брус укладывается на стены с гидроизоляцией и фиксируется с помощью анкерных болтов.
- В случае если речь идёт о полностью деревянном каркасе, то в качестве опоры для стропил используется верхняя обвязка.
- Для придания мауэрлату дополнительной устойчивости к негативному воздействию внешних факторов его рекомендуется обработать антисептическими и водоотталкивающими составами.
Монтаж стропильной системы
Теперь можно приступать к установке стропильной системы.
Далее будет приведён процесс её монтажа своими руками пошагово. Исходя из специфики конкретного случая, некоторые действия могут отличаться, но общий их алгоритм сохранится.
- В данном случае наиболее подходящим вариантом будет использование деревянного бруса. Его сечение выбирается, исходя из длины элементов, и составляет 100/150 мм на 3м.
- Для того, чтобы сократить время работ рекомендуется закрепить два крайних стропила и натянуть между ними прочную нить, с обеих сторон для формирования единого уровня.
- Используя нить в качестве ориентира, производится установка всех остальных элементов.
Расстояние между стропилами выбирается с учётом выбранного кровельного материала, при этом значение будет иметь не только его вес, но и собственная прочность. Крышу время от времени необходимо будет чистить, а потому стропильная система должна выдерживать вес материала и вес человека, производящего работы. В большинстве случаев оптимальным шагом между стропилами каркасного сарая будет 1 метр.
Укладка гидроизоляции
Когда стропильная система будет готова, следует укладка гидроизоляционного материала. Его закрепление производится с помощью строительного степлера, при этом материал укладывается снизу вверх. Листы гидроизоляции закрепляются внахлёст не менее 15 см, а места стыков проклеиваются скотчем для обеспечения целостности полотна.
Монтаж контробрешётки
Поверх гидроизоляционного слоя набивается контробрешётка, необходимая для монтажа кровельного материала. Она обеспечивает конструкции дополнительную прочность, а также подкровельную вентиляцию, что особенно необходимо для металлических кровельных материалов. Если же на крышу сарая укладывается материал на битумной основе, то обрешётка набивается сплошная или с шагом не более 10 см., а в случае с рулонными материалами -используется фанерная основа.
Монтаж кровельного материала
Завершающим этапом работ является укладка кровельного материала. Вне зависимости от его разновидности монтаж осуществляется снизу вверх для обеспечения возможности свободного удаления атмосферных осадков с плоскости ската.
После формирования кровли устанавливаются элементы системы водоотведения и каркасный сарай с односкатной крышей можно считать готовым.
Самостоятельное проведение работ по монтажу односкатной крыши возможно в большинстве случаев. Для наиболее полного понимания вопроса можно дополнительно изучить тематические видео, которые можно найти в сети. При соблюдении простых правил монтажа сарая 3*6 и внимательности на всех этапах осуществления задачи результат вполне может стать предметом личной гордости.
Выбор места под строительство
Первое, что нужно сделать – найти и расчистить площадку для строительства. Есть два варианта размещения: вплотную к жилым постройкам или на краю участка. Расположение прежде всего зависит от задач, возлагаемых в будущем на сарай. Чтобы пользоваться им было удобно, предлагаем руководствоваться следующими правилами:
- Чтобы своими руками построить сарай, выбирайте места с наименее пригодной для ведения сельского хозяйства почвой и рельефом. На каждом земельном участке есть пространство, затененное старым деревом, которое нельзя выкорчевать, занятое канавой или просто отдаленное.
- Размещайте хозяйственную постройку так, чтобы она не затрудняла подъезд техники и транспорта.
- Учитывайте расстояние, на которое придется переносить тяжелые предметы при работе, размещайте сарай поблизости от основного фронта работ
На каждом земельном участке есть пространство, затененное старым деревом, которое нельзя выкорчевать, занятое канавой или просто отдаленное.Как сделать крышу пристройки к дому

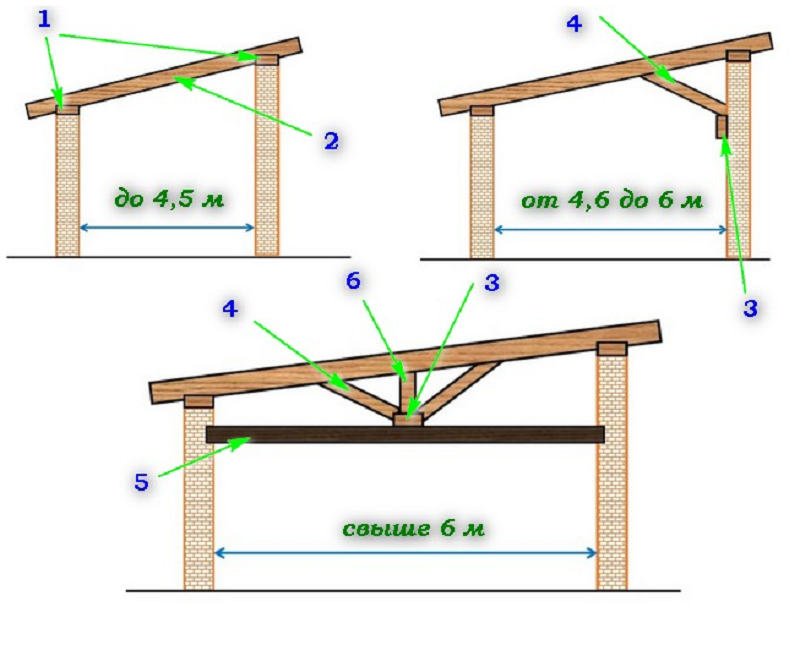

Облегченную кровельную конструкцию, которая состоит лишь из одного наклонного ската, принято называть односкатной крышей. Давайте рассмотрим, как сделать крышу на пристройке к дому, какие есть нюансы и особенности строительства. Данная конструкция включает систему стропил, фронтоны, обрешетку и финишный кровельный материал. Особенностью пристроя односкатной крыши к дому является необходимость ее закрепления к одной из несущих стен основного здания.
Конструкционные элементы односкатной крыши данного типа таковы:
- Мауэрлат. Это главная опорная балка, на которую приходится основной вес всех стропильных конструкций и кровельного материала крыши. Она же и перераспределяет нагрузку на несущие стены и фундамент здания. Для укладки этого элемента используют твердое дерево, обработанное антисептиками. Решая построить односкатную крышу пристройки к дому своими руками, одну балку мауэрлата фиксируют на несущей стене здания, а вторую – закрепляют на вертикальных опорах.
- Стропила. Данные элементы поддерживают кровельный материал и передают его массу далее на мауэрлатный брус. Для создания стропильных ног используют доску сечением 50×150 или 100×150 мм. Для крепления их на опорной балке с обоих концов стропил делают запилы.
- Подкосы. Это дополнительные опорные элементы каркаса, которые поддерживают стропильные ноги, если длина ската превосходит 4 м. Одним концом они упираются в стропила, а другим – в мауэрлат.
- Обрешетка. Для ее обустройства применяются доски размерами 40×150 мм. Они набиваются поверх стропил с определенным шагом, чтобы создать опору для укладки финишного покрытия. Сплошную обрешетку из фанеры или стружечных плит выполняют для мягкой кровли.
Это главная опорная балка, на которую приходится основной вес всех стропильных конструкций и кровельного материала крыши. Она же и перераспределяет нагрузку на несущие стены и фундамент здания. Для укладки этого элемента используют твердое дерево, обработанное антисептиками. Решая построить односкатную крышу пристройки к дому своими руками, одну балку мауэрлата фиксируют на несущей стене здания, а вторую – закрепляют на вертикальных опорах.
Они набиваются поверх стропил с определенным шагом, чтобы создать опору для укладки финишного покрытия. Сплошную обрешетку из фанеры или стружечных плит выполняют для мягкой кровли.Стоит отметить, что чертеж сарая с односкатной крышей, пристроенного к дому, можно выполнить самостоятельно, поскольку такая конструкция является самой простой из всех возможных. При этом не нужны сложные математические расчеты. Правда, особое внимание следует уделить методу стыковки крыши пристройки с основным зданием. Важно позаботиться о надежной гидроизоляции шва, чтобы избежать протечек.
Виды конструкций односкатной крыши

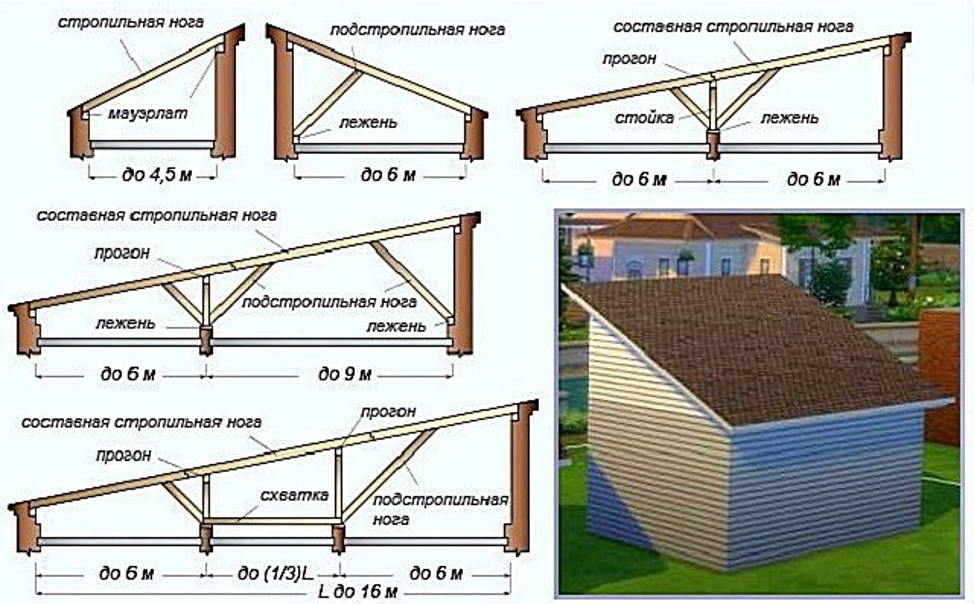

Односкатная крыша – самый простой тип крыши. У нее всего две точки опоры – две стены, с одинаковым или разным уклоном. Состоит односкатная крыша из таких элементов:
- Стропильная система. Это совокупность опорных элементов, которые поддерживают скаты кровли.
- Фронтоны. Это особые участки стен, которые сделаны в форме прямоугольного треугольника и с обоих сторон ограничиваются скатами и карнизом. Как правило, фронтоны односкатных крыш выкладываются из того же материала, что и стены, но нередко их делают светопрозрачными, вставляя небольшие окна или обшивая поликарбонатом.
- Свесы. Это та выступающая часть стропильных ног, которая вынесена за периметр сооружения. Именно свес защищает стены от намокания.
- Утеплитель. Его используют в односкатных крышах не всегда, в основном, только в жилых помещениях.
- Кровельный материал. Это финишное покрытие, которое защищает всю стропильную систему от атмосферных осадков.
Как правило, фронтоны односкатных крыш выкладываются из того же материала, что и стены, но нередко их делают светопрозрачными, вставляя небольшие окна или обшивая поликарбонатом.Вот понятная объемная модель такой крыши:
Пошаговая инструкция по односкатной крыше для сарая
Процесс изготовления кровли аналогичен перечисленным выше. Однако в данном случае чаще всего в качестве опорной поверхности для стропил выступают стены самого сарая. Остальные слои укладываются аналогичным образом.
Широкий выбор кровельных материалов позволяет подобрать подходящий вариант исполнения односкатной кровли.
Ознакомьтесь с доступными решениями, чтобы смонтировать систему, наилучшим образом подходящую для конкретной постройки.
чертежи и фото, виды материалов
ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ
Односкатная крыша не так популярна в наших краях как классическая двускатная, однако она имеет ряд собственных преимуществ. Монтаж такой конструкции позволяет не только сэкономить на материалах, но и уменьшить парусность кровли, а также придать постройке оригинальный вид. В интернете можно найти все необходимое для того, чтобы возвести такую конструкцию, как односкатная крыша своими руками: чертежи и фото, видео-инструкции и многое другое.
Односкатная крыша легкая в монтаже и экономная по расходу материалов
Содержание
- 1 Проект дома с односкатной крышей: что нужно учитывать
- 2 Односкатная крыша своими руками: чертежи и фото, важность учета розы ветров
- 3 Взаимосвязь угла наклона и кровельного материала
- 4 Особенности использования различных кровельных материалов
- 4.1 Чем хороша металлочерепица
- 4.2 Монтаж односкатной кровли из профнастила
- 4.
- 4.4 Особенности кровли из битумной черепицы
- 4.5 Шифер как один из самых дешевых материалов
- 4.6 Кровельная сталь и алюминий – дешево и сердито
- 4.7 Керамическая черепица – приверженность традициям
- 4.8 Как смотрятся на фото односкатные крыши из разных материалов
Проект дома с односкатной крышей: что нужно учитывать
В первую очередь стоит учитывать нюансы конструкции, на которую монтируется кровля. Например, если вы планируете построить беседку с односкатной крышей, то ее можно делать невентилируемой. Это значит, что нет необходимости в специальных конструкционных особенностях, которые будут позволять воздуху проходить через кровельное покрытие. Невентилируемую конструкцию достаточно своевременно чистить от мусора и снега, чтобы нагрузка на опоры не превышала допустимую норму.
Вентилируемая крыша устанавливается в жилых помещениях или там, где необходима естественная циркуляция воздуха. Вентиляция обеспечивается за счет использования воздухопроницаемых материалов для утепления, паро- и гидроизоляции, а в кровельном материале по краям крыши делаются специальные вентиляционные отверстия.
Такая конструкция требует более тщательного ухода, так как в нее легче проникнуть влаге.
Для жилого дома необходимо сооружать вентилируемый тип крыши
Односкатная крыша своими руками: чертежи и фото, важность учета розы ветров
Если вы планируете односкатную крышу для бани или другой постройки, то очень важным моментом является направление ската. Оно выбирается исходя из направления, в котором чаще всего дует ветер в вашей местности. При правильном расположении ската, а также оптимальном угле его наклона, ветер сам будет сдувать с крыши мусор, воду и снег. Если же данный параметр рассчитан неправильно, то при большой скорости ветра кровлю может сорвать.
Учитывать направление и среднюю скорость ветра необходимо еще на этапе проектирования кровельной конструкции. Узнать эти данные можно в местном метеорологическом центре.
Особенности конструкции односкатной крыши в зависимости от размера постройки
Взаимосвязь угла наклона и кровельного материала
Угол наклона односкатной крыши для гаража, бани, жилого дома или хозяйственной постройки зависит не только от силы и направления ветра, но также и от типа кровельного материала, который вы решили использовать.
Современные строительные нормы рекомендуют придерживаться следующих параметров:
- для шифера, металлочерепицы, профнастила или ондулина угол наклона должен быть более 12°. Допускается угол в 6-12°, но тогда вам придется позаботиться о высоком уровне герметичности горизонтальных и вертикальных стыков между листами материала. В противном случае в них будет просачиваться влага, что негативным образом скажется на сроке службы всей конструкции, а также уровне ее гидро- и теплоизоляции;
- угол наклона для черепицы должен быть не меньше 10°, для цементно-песчаной или керамической, и не меньше 12° – для битумной. Если же вы делаете своими руками односкатную крышу гаража из стальных листов, то угол должен быть не меньше 17°;
Хозяйственная постройка на участке с односкатной металлической крышей
- для сланца или асбестоцемента оптимальным углом наклона является тот, который превышает 27°;
- для всех остальных кровельных материалов данное значение варьируется в пределах от 20 до 30 градусов.
Полезный совет! Если вы не хотите, чтобы кровлю продавил выпавший снег, сдуло ветром или затопило дождем, то наклон стоит делать более 30°, выбирая для этого соответствующий материал.
Особенности использования различных кровельных материалов
По фото домов с односкатной крышей хорошо видно, что для такой конструкции можно использовать самые разнообразные типы кровельных материалов. При выборе оптимального варианта нужно учитывать определенные критерии.
Чертеж монтажа односкатной крыши с покрытием из черепицы
Тип постройки. Требования к крыше во многом зависят от целевого назначения строения. Между жилым домом, баней или гаражом существуют значительные различия в особенностях конструкции, которые нужно учитывать при проектировании кровли. К примеру, для жилых помещений нужно обустраивать долговечную, надежную и привлекательную крышу, а хозяйственные постройки можно покрыть дешевым материалом без особых эстетических изысков.
Статья по теме:
Размеры листа ондулина. Инструкция по монтажу ондулина. Пошаговое руководство по укладке ондулина на скатной кровле. Особенности создания и оформления отдельных элементов ондулиновой кровли.
Срок службы строительного материала. Конечно, долговечность кровли в большинстве случаев зависит от качества ее монтажа, но и выбранный кровельный материал также имеет значение. При выборе стоит учитывать, что средний срок службы, к примеру, натуральной черепицы составляет 100 лет, а гибкой – 20-40. Если вы планируете сделать своими руками дровенники с односкатной крышей, то можно использовать ондулин, долговечность которого находится в пределах от 15 до 25 лет.
Форма кровли. Если планируется делать обычный прямой скат, то для этих целей можно использовать любой тип материала. Для реализации проектов односкатных крыш с большим количеством надстроек в виде башенок, смотровых окон или ступеней не следует использовать обычную черепицу, так как расход материала будет слишком велик.
Гараж из металла и поликарбоната с односкатной крышей
Финансовые возможности. При учете этого фактора нужно считать не только стоимость самого кровельного материала, но и стропильной системы для него, крепежных элементов и монтажа. Самыми экономными вариантами традиционно являются профнастил, ондулин или металлочерепица. Для монтажа кровли из керамической или цементно-песчаной черепицы понадобится сложная система стропил, а также достаточно непростой монтаж, поэтому данные материалы обойдутся куда дороже.
Сложность укладки покрытия. Проекты, фото домов с односкатной крышей всегда смотрятся привлекательно, однако не стоит забывать о том, что, скорее всего, монтажом занимались профессиональные строители. Если у вас нет специализированных строительных навыков, то этот процесс может быть гораздо сложнее, а результат – хуже, чем на фото.
Если вы хотите, чтобы кровля выглядела привлекательно с эстетической точки зрения, а также обладала высокими эксплуатационными характеристиками, то уделяйте большое внимание сложности укладки того или иного кровельного покрытия.
Чертеж оформления конька односкатной крыши: 1 — кровельная сэндвич-панель, 2 — стеновая сэндвич-панель, 3, 4 и 5 — фасонные элементы, 6 — уплотнительная лента, 7 и 8 — самосверлящие шурупы, 9 — базальтовый утеплитель
Внешний вид. Этот параметр целиком и полностью зависит от ваших эстетических предпочтений, а также общего стиля, в котором выполнена постройка. Как можно увидеть на фото, гаражи с односкатными крышами тоже могут выглядеть очень привлекательно, не говоря о жилых домах. Главное здесь – правильно подобрать фактуру и цвет кровельного материала.
После того, как вы ознакомились со всеми вышеописанными параметрами, можно приступать непосредственно к покупке материала.
Современный строительный рынок предлагает следующие варианты:
- профнастил;
- ондулин;
- металлочерепица;
- битумная черепица;
- керамическая черепица;
- алюминиевые листы;
- шифер;
- кровельная сталь;
- мембранное покрытие.
Под любой тип кровельного покрытия необходимо смонтировать обрешетку
Если вы задаетесь вопросом о том, как сделать односкатную крышу на сарае или другой подобной постройке, то стоит учитывать достоинства и недостатки каждого из типов материалов.
Чем хороша металлочерепица
Металлочерепица – это листовой кровельный материал, толщина листа которого составляет до 0,6 мм. В разрезе лист черепицы имеет слоистую структуру, а верхний слой покрыт специальным полимерным покрытием. Благодаря таким конструкционным особенностям, материал характеризуется высоким уровнем надежности и долговечности.
Срок службы, который указывается производителем, составляет около 15 лет, но при правильно монтаже и уходе он может быть в два раза больше.
Кроме того, материал может похвастаться следующими преимуществами:
- хорошо выдерживает большие нагрузки – до 1500 кг/м²;
- характеризуется привлекательным внешним видом и широким многообразием вариантов дизайна;
Металлочерепица — прочный и износостойкий кровельный материал
- не редко можно увидеть на фото частных домов односкатные крыши из металлочерепицы, которые наглядно показывают, что поверхность материала имитирует натуральную черепицу;
- в комплекте с материалом находятся все необходимые для монтажа крепления и компоненты;
- обладает небольшим весом, что позволяет снизить нагрузку на стропильную систему;
- стоит относительно недорого.
Существенных недостатков у данного типа кровельного материала не так уж много, что делает его очень востребованным на рынке. Особенности его конструкции могут усиливать шумовые эффекты от ветра, града или дождя, а при сложной конфигурации крыши получается слишком большой расход материала.
Схема обустройства кровли из металлочерепицы поверх старого покрытия: 1 — битумная черепица, 2 — стропила, 3 — обрешетка, 4 — металлочерепица, 5 — водосточная система
Полезный совет! Для кровли из металлочерепицы актуально обустройство усиленной шумоизоляции, так как барабанящий по крыше дождь придется по душе далеко не каждому.
К особенностям монтажа данного типа материала можно отнести то, что оптимальный угол наклона ската для него должен быть не меньше 12°. Также при монтаже утеплителя обязательно нужно делать слой пароизоляции, иначе на внутренней стороне листов черепицы будет образовываться конденсат. Обрешетка, согласно большинству проектов каркасных домов с односкатной крышей из металлочерепицы, делается из бруса.
По итогам, можно сказать, что металлочерепица – один из самых неприхотливых в монтаже кровельных материалов, который обладает большим количеством достоинств.
Монтаж односкатной крыши из металлочерепицы
Монтаж односкатной кровли из профнастила
Профнастил – это гофрированные металлические листы.
- длительный срок службы – при правильно монтаже он составляет около 20 лет;
- небольшой вес листов материала, что облегчает его монтаж своими руками;
- высокий уровень прочности;
- простата в монтаже и неприхотливость в эксплуатации;
- широкий выбор цветовых решений для реализации ваших дизайнерских задумок;
- большой выбор размеров листов.
Односкатная кровля из профнастила небольшого дома на 1,5 этажа
Хороший вариант возведения односкатной крыши из профнастила – на гараж и прочие хозяйственные постройки. При этом стоит учитывать, что у материала есть также свои недостатки:
- усиление шумовых эффектов от дождя, града или порывов ветра. От этого можно избавиться, только установив толстый слой шумоизоляции и качественно смонтировав весь кровельный пирог;
- подверженность воздействию коррозии. Если вы делаете односкатную крышу из профнастила своими руками, то нужно следить за целостностью полимерного покрытия материала. В местах, где оно отсутствует, быстро образуется ржавчина, поэтому такие участки нужно сразу же покрывать специальным составом;
- невзрачный внешний вид по сравнению с другими кровельными материалами.
Если вы делаете односкатную крышу из профнастила своими руками, то нужно следить за целостностью полимерного покрытия материала. В местах, где оно отсутствует, быстро образуется ржавчина, поэтому такие участки нужно сразу же покрывать специальным составом;Схема монтажа кровли из профилированных листов
Что касается особенностей монтажа такой кровли, то они состоят в том, что при укладке нужно действовать предельно осторожно, а наступать следует только на дно волны, иначе вы рискуете деформировать лист. Если вы хотите знать, как сделать односкатную крышу на гараже или хозяйственной пристройке так, чтобы она прослужила максимально долго, то угол наклона должен составлять 20-45 градусов. В таком случае на крыше не будет скапливаться снег или мусор, благодаря ровной и скользкой поверхности материала.
Стропильная система для крыши из профнастила делается так же, как и для других видов кровельных материалов.
Для этого используются сухие доски и брусья, лучше всего, если они будут из древесины хвойных пород. Сам материал характеризуется очень небольшим весом, поэтому дополнительное укрепление стропил и подстрпильные балки можно не делать.
На фото беседок с односкатной крышей из профнастила видно, что для подобного типа конструкции не нужна гидроизоляция и утепление, достаточно просто одного слоя материала. Конечно, если вам нужно построить сарай с односкатной крышей из данного материала, то тут не обойтись без минимального кровельного пирога.
Профлист идеально подходит для оформления крыши небольшого дачного домика
Закрепляется профнастил при помощи саморезов. Крепить листы друг к другу следует внахлест на 25-30 см, а передвигаться при закреплении нужно снизу вверх. Шаг между крепежами зависит от типа листа и величины волны, поэтому данный параметр следует уточнять при покупке.
Полезный совет! Не стоит вкручивать саморезы слишком туго, иначе вы повредите изоляцию и верхний слой покрытия.
Для того чтобы места креплений не подвергались воздействию коррозии, их рекомендуется покрывать специальной краской или лаком.Как видно, профнастил монтируется так же просто, как и металлочерепица, обладая при этом чуть меньшей эстетической привлекательностью, но и меньшей стоимостью. Хороший вариант для хозяйственных построек и нежилых сооружений.
Чертеж обустройства односкатной крыши из профнастила
Кровля из ондулина
Ондулин также называют еврошифером, а выглядит он как гофрированные листы из целлюлозных волокон, которые пропитаны битумом. Верхний слой ондулина представляет собой специальное покрытие, которое защищает от воздействия влаги и других негативных явлений. Если вы планируете сделать из ондулина односкатную крышу пристройки к дому, то вам следует знать о его положительных и отрицательных качествах.
К первой категории можно отнести следующие:
- высокий уровень устойчивости к разного рода негативным климатическим воздействиям, например, к дождю или снегу;
- большая продольная гибкость, что позволяет ему не ломаться под действием больших нагрузок, а всего лишь прогибаться;
- очень небольшой вес листов – всего 4 кг/м²;
- можно монтировать сверху на старую кровлю в качестве вторичного покрытия;
- отличается длительным сроком службы – около 50 лет;
- может похвастаться высокой водонепроницаемостью.
Листы ондулина изготавливаются из волокон на основе целлюлозы с битумной пропиткой
Недостатки материала:
- не особо привлекательный внешний вид, разнообразия цветов и оттенков практически нет (обычно на рынке представлены всего три варианта), рисунок рельефа слабый;
- теряет свой цвет примерно через 5 лет после начала эксплуатации;
- при низкой температуре становится хрупким и легко может сломаться под давлением.
На фото односкатных крыш частных домов из ондулина хорошо видно, что для данного типа кровельного материала характерен относительно небольшой угол наклона ската – от 6 градусов. К слову, тип обрешетки для этого материала во многом зависит именно от наклона ската.
Ондулин хорош тем, что его можно использовать для строительства любых типов построек. Он применяется в частном строительстве, сельском хозяйстве, при возведении промышленных сооружений и хозяйственных пристроек к дому. Его цена не слишком высока, так что такой выбор не ударит по вашему кошельку.
Схема монтажа односкатной крыши с использованием ондулина
Особенности кровли из битумной черепицы
В основе так называемой битумной черепицы лежит стеклохолст или органическая целлюлоза. Листы этих материалов пропитываются битумом (откуда и название), а внешняя сторона покрывается базальтовым гранулятом. Стоит данный тип кровельного покрытия гораздо дороже, чем предыдущие, однако это с лихвой компенсируется его преимуществами:
- при монтаже битумной черепицы получается очень небольшой процент отходов;
- ее можно укладывать на скаты со сложной геометрией и большим количеством надстроек;
- может похвастаться отличными звуко- и гидроизоляционными характеристиками;
- вес квадратного метра материала составляет до 20 кг;
- хорошо переносит перепады температур, а также высокие и низкие температуры;
- не горит, а также характеризуется самозатуханием;
- отличается привлекательным внешним видом и широким спектром цветов и вариантов дизайна;
Монтаж битумной черепицы не вызывает особых трудностей
- долговечна – до 60 лет службы;
- устойчива к механическим воздействиям;
- может имитировать рисунок других разновидностей черепицы.
Для одноэтажного дома с односкатной крышей битумная черепица является практически идеальным выбором, если вам хватает на это финансов. К недостаткам материала можно отнести следующие:
- повышенная хрупкость материала при низких температурах;
- для монтажа необходима сплошная обрешетка и оборудование системы вентиляции;
- высокая стоимость.
Проект одноэтажного дома с односкатной крышей из битумной черепицы подразумевает угол наклона ската от 18 градусов.
Чертеж обустройства односкатной крыши из битумной черепицы
Шифер как один из самых дешевых материалов
Основное достоинство такого кровельного материала, как шифер – это его срок службы. При правильном монтаже и уходе он превышает 50 лет, а это очень хороший показатель. Кроме того, шифер характеризуется следующими преимуществами:
- очень недорого стоит;
- не проводит электричество;
- устойчив к коррозии и высоким температурам.
К минусам можно отнести большой вес листов, вследствие чего их сложно монтировать в одиночку, а также хрупкость шифера, вредность асбестовой пыли для здоровья и непревлекательный внешний вид.
Полезный совет! Если вы выбираете шифер в качестве покрытия для кровли, то серость его дизайна можно разбавить, покрасив поверхность листов специальными красками.
Срок службы кровли из шифера — более 50 лет
Кровельная сталь и алюминий – дешево и сердито
По стоимости кровельная сталь вполне может конкурировать с шифером и другими недорогими материалами. К ее достоинствам можно отнести простоту монтажа и эксплуатации, небольшой вес и возможность покрытия скатов со сложной конфигурацией. Последний параметр достигается за счет большой гибкости стальных листов.
К сожалению, есть у данного материала и ряд существенных недостатков. Основной из них – это очень высокий уровень шума при осадках. При дожде или граде от шума стальных листов не спасает даже самая качественная шумоизоляция, поэтому данный тип материала используется в основном для хозяйственных построек.
Еще один минус – скромный внешний вид. Из кровельной стали так красиво сделать односкатную крышу для бани как из металлочерепицы – не получится при всем желании, поэтому стальные листы применяются там, где на первом месте стоит экономия, а не дизайн.
Придать эстетический внешний вид стальной или алюминиевой крыше можно с помощью окрашивания
Кровля из алюминиевых листов характеризуется практически теми же преимуществами и недостатками, что и из стальных. Единственное существенное отличие – это способ монтажа. Алюминиевая кровле крепится к обрешетке при помощи специальных кляймеров – язычков, которые позволяют листам двигаться при перепадах температур, исключая, таким образом, их деформацию.
Керамическая черепица – приверженность традициям
Проект двухэтажного дома с односкатной крышей из керамической черепицы считается классическим уже не одну сотню лет. В наше время данный материал может изготавливаться из обожженной глины или же из смеси песка и цемента. Свойства обоих вариантов очень схожи, но второй характеризуется большей толщиной и грубым дизайном.
К преимуществам черепицы можно отнести следующие качества:
- высокий уровень тепло- и шумоизоляции;
- устойчивость к разного рода климатическим воздействиям;
- экологичность;
- очень высокий срок службы – более 100 лет;
- большой выбор вариантов дизайна и цветов.
Керамическая черепица отличается большим весом и высокой стоимостью
Если говорить о минусах черепицы, то это большой вес, из-за которого придется монтировать усиленную стропильную систему, сложность в монтаже и достаточно высокая стоимость. С другой стороны, крыша из черепицы придаст вашему дому аристократичный вид, а за это стоит заплатить.
Как смотрятся на фото односкатные крыши из разных материалов
Если вы хотите, чтобы ваш дом или другая постройка выглядели максимально привлекательно, то для обустройства кровли стоит использовать не самые дешевые материалы. К примеру, натуральная черепица классического красного цвета сразу скажет гостям о вашем хорошем вкусе и благосостоянии.
Простая односкатная крыша, сооруженная для садовой беседки
Если же вы используете бюджетные варианты кровельных материалов, то старайтесь подбирать их таким образом, чтобы они представляли ваш дом в самом выгодном свете. Перед выбором материала рекомендуется посмотреть в интернете фотографии построек с ним, так вы подучите более полное представление о его эстетических качествах.
REMOO В ВАШЕЙ ПОЧТЕ
Закрыть
ОПРОСЫ
ЕЩЕ ОПРОСЫ
Какой забор вы бы выбрали для своего частного дома?
- Кирпичный или каменный
- Металлический или кованый
- Деревянный
- Сетка или евро-штакетник
- Габион
Poll Options are limited because JavaScript is disabled in your browser.
ТЕСТЫ
ЕЩЕ ТЕСТЫ
А сможете ли вы самостоятельно рассчитать пропорции состава для строительного раствора? Тест
ПРОЙТИ ТЕСТ
Каркас для двускатной крыши, Как построить навес, Односкатная крыша
Односкатная крыша в виде вальма
Следующая информация представляет собой руководство, которое можно использовать для строительства двускатного навеса
крыша.
Используйте эту информацию на свой страх и риск. Как всегда прошу совета
ваших местных строительных чиновников, если вы планируете использовать эту информацию
построить сарайную крышу, чтобы убедиться, что ваш сарай будет построен в соответствии с местными
спецификации строительных норм.
Пожалуйста, не используйте эти рекомендации для строительства навеса шириной более 12 футов. Из соображений безопасности вам следует поручить изготовление вальмовых ферм для навесов шириной более 12 футов 9 дюймов производителю ферм.0007
Односкатная крыша предлагает
больше всего места для хранения на чердаке по сравнению с фронтоном или солонкой
стильная односкатная крыша. Основные принципы, которые я собираюсь вам объяснить
шаги, которые я использую, когда разрабатываю планы навесов, сараев
планы и планы небольших амбаров.
Пример, который я буду использовать для
показать вам, как построить свои собственные вальмовые фермы сарая будет 10 футов
широкий сарай. Все элементы фермы будут одинаковыми как по длине, так и по концам..jpg)
угловые измерения. Каждая ферма будет состоять из 10 штук. 4 фермы
элементов и 6 косынок.
Навес с каркасом из вальмовых ферм
Строительство вальмового навеса из ферм
При проектировании односкатной крыши, будь то вальмовая, двускатная или солончаковая, уклон крыши никогда не должен быть меньше 3-12. Это означает, что на каждые 12 дюймов горизонтального участка у вас должно быть не менее 3 дюймов подъема. Все, что меньше этого, в конечном итоге приведет к протечке крыши, если вы планируете положить на нее черепицу. Исключением является использование металлической крыши или крыши с приклеенной резиновой мембраной.
Уклон вальмовой крыши и соответствующие градусы
В нашем примере вальмовая крыша имеет два ската: верхний и боковой.
Два разных угла наклона крыши с фермой навеса
На рисунке выше показан верхний уклон крыши 4–12 и боковой уклон 23–12.
В этом примере нам не нужно беспокоиться о проникновении воды через черепицу.
Ниже приведены шаги, которые следует использовать для определения длины элементов фермы и концевых углов.
Шаг 1. Запуск размеров фермы
Найдите красивую широкую открытую плоскую поверхность, например, пол в сарае или гараже. Наш пример будет для сарая шириной 10 футов. Как правило, навесы строятся так, чтобы точные размеры вашего пола были в точности равны размеру вашего сарая.
Другими словами, если вы строите сарай размером 10 футов в ширину и 12 футов в длину, пол вашего сарая после каркаса и обшивки будет точно иметь размеры 10 на 12 футов. И когда вы будете обрамлять свои стены, внешние размеры от внешних краев верхней плиты также будут равны 10’x12′.
Наш примерный навес имеет ширину 10 футов
Итак, наш первый шаг — провести мелом линию на полу и отмерить по этой линии 10 футов.
Шаг 1 для определения размеров фермы вальмового навеса
Шаг 2.
Установка высоты фермы Теперь, используя 10-футовую линию, найдите точную середину и начертите или зафиксируйте линию, идеально перпендикулярную посередине точка.
Проведите перпендикулярную линию от середины
Теперь у нас есть основа для проектирования вальмовой фермы, но сначала нам нужно найти или провести линию, которая проходит под углом 45 градусов к средней части.
Нахождение точки под углом 45 градусов
Шаг 3. Нахождение измерения средней линии
Теперь, когда у нас есть 5-футовые измерения от горизонтальной линии и вертикальной линии, мы можем провести линию между этими двумя точками. Используя эту линию, найдите среднюю точку и проведите линию от исходной средней точки вверх через это новое место. Это поможет нам определить точное расстояние для верхних измерений наших частей фермы, которые все будут одинаковыми.
Определение линии под углом 45 градусов
Шаг 4.
Измерение средней точкиОтмерьте 5′ на линии, которая представляет собой линию под углом 45 градусов от средней точки. Теперь у нас есть 3 точки, которые можно использовать для определения размеров верхней части фермы. Из-за того, что мы сделали линию под углом 45 градусов, каждая из наших частей фермы будет иметь одинаковые верхние и нижние размеры и одинаковые угловые срезы на каждом конце.
Этап 5. Измерение верха фермы
Измерение 5-футовой разделительной линии
Теперь у нас есть три точки, которые дадут нам размеры для наших частей вальмовой фермы для этого 10-футового навеса. Нарисуйте линии между этими тремя точками, чтобы обозначить верхнюю часть ферм, и отмерьте 3 1/2 дюйма от каждой линии. Это будет представлять собой полное 2×4. Учитывая тот факт, что наша средняя линия находится под углом 45 градусов, это означает, что конечные углы каждой части фермы будут составлять 22,5 градуса каждая.0003
Определены размеры фермы Gambrel 2×4
Теперь мы знаем все необходимые размеры, чтобы вырезать и изготовить нашу первую ферму.
Каждая часть фермы будет иметь длину 3 фута 10 дюймов по верхнему измерению, а срезанные углы будут составлять 22,5 градуса с каждого конца. Самый простой способ получить эти угловые измерения на концах — использовать скоростной угольник.
Использование Swanson Speed Square для угловых измерений
Шаг 6. Перенесите измерения на 2×4
Наш следующий шаг — перенести эти измерения на 2×4 и вырезать 4 части, чтобы сформировать нашу первую ферму. вместе, так что они образуют вальмовую ферму шириной 10 футов.
4 одинаковых элемента фермы для двускатной крыши
Убедитесь, что ширина вашей фермы составляет ровно 10 футов от одной нижней стороны до другой. Будет некоторый люфт вашей фермы после того, как косынки будут прибиты гвоздями, но для этой первой фермы очень важно, чтобы она соответствовала габаритам. Если это не так, внесите необходимые корректировки и запишите эти корректировки, чтобы остальные фермы были идентичными.
После того, как размер вашей первой фермы в порядке, пришло время вырезать и прикрепить косынки. Для вальмовой фермы нам понадобится 6 косынок, сделанных из материала толщиной 1/2 дюйма, такого как OSB или фанера.
Шаг 7. Гвозди на косынках
Прибейте косынки к ферме во всех 3 точках соединения с помощью 8d обычных гвоздей, используя 10 на соединение, по 5 на каждый конец фермы.
Косынки прибиты гвоздями
Шаг 8. Соберите приспособление
Убедившись, что части фермы выровнены правильно и они действительно подходят для вашего 10-футового сарая, мы можем сделать приспособление, используя эту первую ферму. Отрежьте еще 4 части фермы и выровняйте их на приспособлении, затем продолжайте прибивать косынки.
Соберите достаточно ферм для крыши сарая. Обычно 2 фута по центру с вашими фермами сарая достаточно, однако 16 дюймов по центру лучше, и дополнительные затраты будут минимальными для дополнительной прочности и поддержки.
обрамлены на 2 фута по центру, и вы решили, что хотите пойти на 16 дюймов по центру с вашими фермами, тогда вам понадобятся 2 верхние пластины. Как правило, если ваши фермы будут соответствовать стойкам стены, потребуется только одна верхняя пластина.
Местные строительные нормы и правила могут требовать использования анкерных стяжек
Концы ферм прибиваются к верхней пластине гвоздями 3-16d на каждом конце.
Шаг 9. Нижний сайдинг, потолочные балки и чердачное перекрытие
Следующим шагом будет добавление сайдинга, потолочных балок и чердачного перекрытия. Добавление чердачного настила облегчит установку кровельного покрытия, потому что для большинства верхних панелей вы сможете стоять на чердачном настиле.
Сайдинг, потолочные балки, стяжка(и) воротника и настил чердака добавлены
Дополнительные распорки могут быть добавлены к фермам для большей поддержки. Если это сделано, убедитесь, что каждая ферма находится точно в центре наверху.
Шаг 10. Обшивка крыши
Теперь, когда у нас есть пол на чердаке, мы можем начать обшивать крышу панелями OSB толщиной 1/2 дюйма. Начните с одного из верхних углов. Убедитесь, что внешний короткий край панели находится на одном уровне с внешней фермой.Также убедитесь, что верхняя часть OSB или фанеры находится на одном уровне с верхней частью внешней фермы.Верхняя часть может не совпадать идеально с остальными верхними частями фермы, но мы выровняем это всего лишь в минуту
Выровняв внешний край, прибейте этот край через каждые 8 дюймов обычными гвоздями диаметром 8d. Теперь верхнюю часть листа можно прибить к вершинам фермы. Возможно, вам придется потянуть или толкнуть лист, чтобы выровнять его, но Таким образом вы выровняете каркас крыши. После того, как вы это сделаете, и ваши фермы окажутся точно в центральном положении, вы можете таким же образом прибить лист к фермам. Используйте 8d обычных гвоздей через каждые 8 дюймов.
Начало укладки кровли
Установка второго кровельного листа
Шаг 11.
Продолжайте обшивать крышуТеперь, когда верхние листы прибиты гвоздями, а крыша сделана квадратной, мы можем закончить обшивку с первой стороны, затем аналогичным образом обработать противоположную сторону. .
При обшивке крыши панелями или профнастилом следует помнить одну очень важную вещь: для прочности стыки панелей должны располагаться в шахматном порядке. Все панели должны быть прибиты гвоздями на 8 дюймов по периметру и на 12 дюймов в поле или внутри ферм.
Продолжайте обшивку другой стороны крыши
Кровельный лист со смещенными торцевыми соединениями
Этап 12. Вентиляционные отверстия и выступы
Верхние торцевые панели устанавливаются на обоих концах двустворчатого навеса. Вентиляция может быть достигнута путем размещения вентиляционных отверстий на обоих концах фронтона близко к коньку, или можно установить коньковое вентиляционное отверстие.
Теперь при желании можно установить выступы.
Свесы могут быть изготовлены из стропила 2×6, уложенных горизонтально или прибитых гвоздями по краю, которые называются стропилами.
Другой способ изготовления переднего и заднего свесов состоит в том, чтобы взять 2 фермы и сделать из них лестничный узел, прибив между ними распорки 2×4. Эти лестничные узлы могут быть прибиты к внешним концам навеса.
Вместо соединения стыков ферм деревянными косынками можно использовать металлические накладки с обеих сторон.
Использование металлических ремонтных пластин Симпсона 2×4
Не рекомендуется использовать эти ремонтные пластины на внутренних фермах.
Сборка переднего и заднего свесов
Если вы решите сделать сборку свесов лестницы, их можно установить до того, как будет уложена обшивка крыши. Таким образом, вы можете начать обшивку с внешних краев свесов, и от этого будет получено гораздо больше прочности.
Защитите свесы и добавьте блокировку углов и боковые свесы.
Свесы обшиты листами, добавлены блоки и добавлены боковые свесы
Шаг 13. Кровельный толь и капельная кромка
Следующий шаг является необязательным и заключается в укладывании рубероида или рубероида. Этот шаг настоятельно рекомендуется для продления срока службы вашего сарая, так как он поможет защитить плиты OSB или фанеры под ним.
Рубероид выпускается в весе 15# или 30#. Обычно используется 15#, однако, если уклон вашей крыши очень низкий, например, с шагом 3/12, рекомендуется 30#. Для нашего сарая подойдет 15#.
Также рекомендуется использовать отливы по всему периметру крыши для дополнительной защиты.
Кровельный картон и капельная кромка добавлены
Шаг 14. Укладка черепицы
Теперь, когда мы уложили рубероидную бумагу и установили капельную кромку по периметру кровельного покрытия, пришло время укладывать черепицу на крышу. . Подойдет либо черепица с 3 выступами, либо размерная черепица.
Я обнаружил, что размерная черепица намного проще в установке и гораздо более долговечна, чем черепица с 3 выступами, но и стоит дороже.
Для сарая или небольшого амбара вам не придется укладывать много черепицы, поэтому дополнительные затраты минимальны и того стоят. Однако вы должны попытаться соответствовать тому, что в настоящее время находится на крыше вашего дома!
Ваш стиль вальмовой крыши готов.
Оставьте стиль вальмовой крыши, чтобы построить навесную крышу.
Строительство — Планы зданий
Сокращенный ключ планов был создан, чтобы избежать повторений и помочь в более полных описаниях. Планы можно быстро найти в этом списке, используя опцию «Найти» в вашем браузере, чтобы найти ключевые слова. Используйте сочетание клавиш «Ctrl + F», чтобы открыть окно «Найти».
ШВВР
КОНСТ ПОТОЛКА, ЗНАЧЕНИЯ ИЗОЛЯЦИИ
LNG X12’H, TR, СИЛЬНЫЙ СНЕГ, СТОЛБЫ 12’OC
ГРУЗ, ФАНЕРА И ПИЛОМАТЕРИАЛЫ, КЛЕЕНЫЕ
