Винтовая лестница из металла своими руками, чертежи

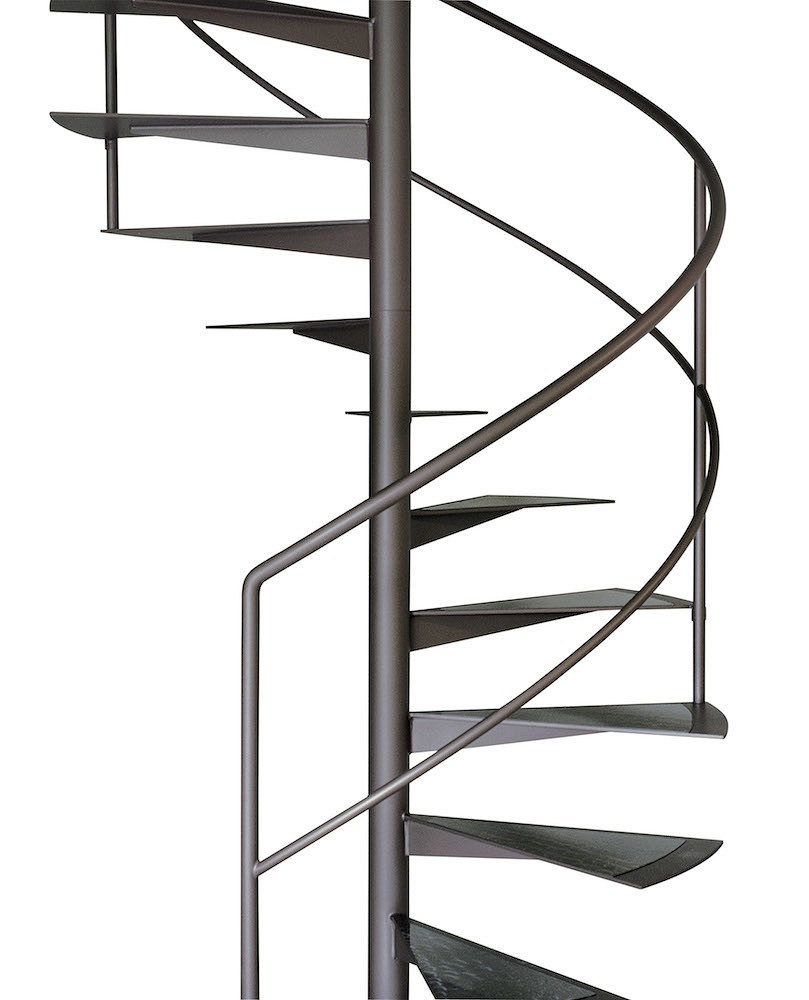

Элегантные и изящные металлические конструкции, винтовые лестницы, привлекают по нескольким причинам. Однако, простота их изготовления и относительно невысокая стоимость удачно дополняют положительные качества лестницы. К тому же компактность, с которой можно выполнить конструкцию, позволит разместить ее даже на самой зажатой площади. Если в планах по строительству или переоборудованию дачи или дома винтовой лестницы и не было, то стоит присмотреться к ней внимательнее. Она может не только украсить дом, но сделать его функциональнее.

Содержание:

  1. Лестница винтовая на второй этаж, преимущества конструкции
  2. Виды винтовых лестниц из металла
  3. Конструкция и чертежи винтовых лестниц
  4. Винтовая лестница эконом в частном доме, дизайн и перила

Лестница винтовая на второй этаж, преимущества конструкции

Компактная конструкция винтовой лестницы позволит решить те задачи, которые были недоступны другим конструкциям лестниц, а также в сочетании с металлом, они дают несомненный выигрыш, а именно:

1. Компактность. Лестница винтовой конструкции имеет совсем небольшие размеры благодаря одной единственной опоре, вокруг которой располагаются все ее конструктивные элементы. Для того, чтобы полноценно пользоваться винтовой лестницей можно выделить не более полутора квадратных метров площади. Это в несколько раз меньше, если сравнивать с традиционными конструкциями.

2. Доступность. Винтовые лестницы цены на которые обусловлены только затратами на материал и изготовления в заводских условиях или условиях мастерских, гораздо ниже маршевых конструкций, поскольку все детали конструкции могут быть унифицированы и не требовать подгонки по месту.

3. Простота монтажа и изготовления. Принцип изготовления металлических винтовых лестниц прост, нужно просто обладать определенными базовыми умениями и владеть элементарным инструментом, чтобы была изготовлена винтовая лестница своими руками из металла Чертежи и схемы также совсем не сложные доступны для понимания и прочтения без какой-либо подготовки.



4. Функциональность. Винтовая лестница, кроме того, что может стать основным средством подъема на второй этаж, может быть использована, как дополнительный способ, благодаря маленьким размерам и существовать наряду с маршевыми лестницами.

Тем не менее, многие указывают и на некоторые недостатки, которые есть у винтовой металлической лестницы. Как правило, предметами нападок становятся ступени — не всегда удается выполнить их с достаточной шириной. Иногда она может стать источником повышенной опасности, особенно, если говорить о пожилых людях.

Виды винтовых лестниц из металла

Поскольку лестницу можно изготовить разными способами, то и характеристики, в том числе, динамическую нагрузку, лестница будет выдерживать разную. Все зависит от металла, из которого изготовлена конструкция. И, конечно, технология. А она может быть разной:

  • кованая винтовая лестница;
  • литая конструкция;
  • сварная конструкция.

Конечно, это не означает, что лестница отливается по месту установки, это означает способ изготовления конструктивных элементов. Самые простые в установке — сварные конструкции, поскольку они гибче в выборе как линейных параметров, так и нагрузочных характеристик, поэтому практически все лестницы, которые изготавливаются самостоятельно, выполняются при помощи сварки.

Конструкция и чертежи винтовых лестниц



Проектирование винтовых лестниц — дело довольно сложное, поэтому при изготовлении стоит воспользоваться готовыми чертежами. Это обусловлено массой как справочных, так и локальных данных, которые необходимо использовать для расчета, поэтому применение и адаптация готового чертежа — идеальный вариант. При разработке чертежей принимается во внимание не только основные показатели, привязанные к особенностям строения, такие, как:

  • площадь, выделяемая под устройство лестницы;
  • прочность материала изготовления, поскольку металлы могут иметь разные прочностные показатели, зависящие как от состава, так и от толщины, метода сварки, и т.  д.;
  • высоты, на которую нужно обеспечивать подъем;
  • уровень комфорта пользования лестницей.

Основной же показатель, который определяет функциональность конструкции — это ширина ступени, поэтому по всем стандартам она должна быть не менее 35 см в самом широком месте. Учитывая тот факт, что ступень в винтовой лестнице не прямоугольная, а трапециевидная, то принимают среднюю ширину по центру ступени, равной 20 см.

Винтовая лестница эконом в частном доме, дизайн и перила

Самые простые лестницы, которые можно успешно собрать своими руками и использовать как на даче, так и в большом коттедже — сварные простые конструкции эконом-класса. Как правило, такие лестницы собираются вокруг основного столба, который жестко закреплен в лестничном проеме. Такая конструкция собирается из готовых элементов, а сами элементы могут быть заготовлены и сделаны в удобных условиях, а при монтаже конструкции достаточно будет собрать их воедино. Несколько таких конструкций мы представили на фото.

Самый простой вариант — сборный столб, который формируется по мере укрепления ступеней, а дизайн перил и силовых элементов определяется по выбору хозяина, здесь выбор чрезвычайно велик. Таким образом, за совсем небольшие деньги и своими руками можно выполнить простую винтовую лестницу для дачи, которая тем не менее, будет отвечать всем параметрам безопасности и комфорта.

Читайте также Кованые лестницы в доме – фото, Дизайн лестниц на второй этаж, фото

Как сделать винтовую лестницу своими руками?

1. Винтовая лестница из металла своими руками – это реально!

2. Винтовая лестница на даче своими руками: приступаем к работе

3. Сколько придется заплатить, чтобы сделать винтовую лестницу самому

Настоящий мужчина должен вырастить сына, построить дом и посадить дерево. Так гласит известная пословица. На деле достаточно куда более простых вещей – например, сделать своими руками винтовую лестницу. Пошаговые рекомендации и полезные советы, данные ниже, позволят вам смастерить простую и красивую конструкцию.

Винтовая лестница из металла своими руками — это реально!

Мы расскажем, как изготовить винтовую лестницу своими руками именно из металла – для начинающего мастера это наиболее простой вариант. Перед тем, как начать строительство, вы должны учитывать ряд важных моментов:

  1. Высота одного витка лестницы не должна быть меньше двух метров — иначе существует риск удариться головой о верхнюю ступень при подъеме.
  2. При установке центральной опоры нужно предусмотреть, чтобы площадка, на которой она размещается, была способна выдерживать нагрузку, равную сумме весов двух среднестатистических людей и всей лестничной конструкции.
  3. Чтобы сделать лестницу более прочной и надежной, дополнительно скрепляйте соседние ступени кронштейнами, каждый из которых устанавливается на переднее и заднее ребро двух смежных ступеней.


Вот обратите внимание, как тщательно соединяются между собой ступени в этой готовой модели австрийского производства (Spiral Decor 120, Московские лестницы, 76 900 р.).

Винтовая лестница Spiral Decor.

  1. Для того, чтобы сделать винтовую лестницу самому «с первого раза» и не ошибиться в достаточно трудоемких расчетах, используйте готовые проекты – их можно найти в интернете или в специализированных изданиях.


И еще – прежде чем рассказать, как сделать винтовую лестницу, опишем, из каких частей она состоит:

  1. Ступени.
  2. Верхняя площадка.
  3. Заходный столб ограждения.
  4. Центральная опора.
  5. Составляющие цилиндры опорного столба (для самостоятельного изготовления лучше использовать цельнометаллическую опору).
  6. Балясины – вертикальные опоры ограждения.
  7. Кронштейны, скрепляющие между собой соседние ступени.
  8. Поручень.
  9. Ограждение проема второго этажа.

Схема устройства конструкции винтовой лестницы.

Винтовая лестница – не самый идеальный вариант как с точки зрения эргономики, так и для самостоятельного изготовления. Например, по такой конструкции не поднимешь тяжелые предметы или габаритные вещи, винтовыми лестницами тяжело пользоваться пожилым людям и маленьким детям.

Кроме того, если делать винтовые лестницы своими руками, чертежи вам понадобятся обязательно. Проектирование такой конструкции очень сложное и требует максимальной точности и множества расчетов.

Как подготовить расчет винтовой лестницы
При проектировании будущей винтовой лестницы следует исходить из двух основных параметров – ее высоты и диаметра. Для примера возьмем высоту, равную 3 м, а диаметр – 1,4 м. Диаметр лестницы составляет сумма длин двух ступеней и диаметра центральной стойки. Из 1,4 м вычитаем диаметр опоры, равный 10 см, остается 1,3 м – следовательно, длина каждой ступени должна равняться 650 см.

Ступени у винтовой лестницы трапециевидные – при этом оптимальная ширина ступени по дальнему от центральной опоры краю составляет 35 см, а в середине – примерно 20 см.

Толщина ступеней должна составлять не менее 40 мм, высота ступени (шаг подъема) – 20 см. Рассчитаем количество ступеней, которое потребуется для нашей лестницы: для этого разделим высоту изделия на толщину плюс высоту одной ступени. 300 разделить на 24 = 13 ступеней.

Это самые основные параметры, которые потребуются вам для проектирования винтовой лестницы. В конечном итоге вы должны будете получить примерно такой чертеж с указанием всех размеров элементов конструкции.

Чертеж винтовой лестницы с размерами.

Винтовая лестница на даче своими руками: приступаем к работе

Сделать винтовую лестницу на второй этаж своими руками сложно, но не невозможно. Мы опишем изготовление одного из самых простых вариантов, в котором используется металл и древесина. Правда, хотим отметить, что на сегодняшний день на рынке представлено довольно много очень интересных моделей винтовых и полувинтовых лестниц, отличающихся вполне демократичной ценой. Готовая лестница обойдется ненамного дороже, зато выглядеть будет более красиво.

Например, превосходное решение для дачи предлагает компания Московские лестницы:

Деревянная лестница для дома и дачи.

Это модель ЛС-1.2хМ – идеальная альтернатива винтовой лестнице, очень компактная и отличающаяся стильным внешним видом. Ее можно использовать не только как межэтажную лестницу, но и для спуска в подвал или подъема в мансарду или на чердак. Стоимость такой лестницы – 20 990 р. Впрочем, о финансовой составляющей поговорим позже.

Итак, как самому сделать винтовую лестницу из металла и дерева. В качестве центральной опоры, к которой будут крепиться ступени, проще всего взять стальную трубу диаметром не менее 10 см. Одним концом она закрепляется (например, бетонируется) в пол нижнего этажа, другой конец приваривается к опорной балке второго этажа.

К опоре привариваются металлические уголки, которые будут служить каркасом для ступеней. К противоположным от центральной опоры краям уголков необходимо будет приварить ограждение – металлические вертикальные опоры, скрепленные сверху поручнем. Ниже показана винтовая лестница на второй этаж своими руками – фото металлической основы.

Сварная опорная конструкция интерьерной винтовой лестницы.

Для изготовления ступеней (сделаем деревянные) необходимо подготовить шаблон. По рассчитанным предварительно размерам вырезаем его из картона, после чего по шаблону выпиливаем деревянные ступени. Они накладываются на уголки сверху, а края закрываются пластиковым профилем любого цвета – тут все зависит от вашего желания.

Самое сложное – перила. Поскольку лестница винтовая, перила будут по определению гнутые. Поэтому для их изготовления в домашних условиях предпочтительнее использовать тонкие металлические трубы, которые вы сварите друг с другом по всей длине конструкции, или имитацию дерева из ПВХ. Конечно, вы можете сделать и деревянные перила – но для этого древесину придется вымачивать, а потом гнуть.

Это достаточно сложный процесс со множеством нюансов, с которым начинающие мастера могут просто не справиться.

Сколько придется заплатить, чтобы сделать винтовую лестницу самому

Нисколько, если у вас есть все необходимые инструменты, сварочный аппарат вы одолжили у соседа, трубы нашли на территории заброшенной стройки, а ступеньки вырезали из ненужного шкафа. Правда, нет, на пластиковый профиль все равно потратиться придется.

Ну а если ничего этого нет? Давайте посчитаем:

  1. Древесина для ступеней (сосна) – 1 200 р.
  2. Труба для опоры – 800 р.
  3. Профильная труба для сварки уголков и ограждения – 2 500 р.
  4. Отделочный угол из ПВХ – 4 000 р.
  5. Грунт-эмаль для покрытия металлического каркаса лестницы – 2 800 р.

Наконец, предположим, что сварку вы все-таки одолжили у соседа. Итого – 11 300 р.

А получится у вас что-то в этом роде:

Винтовая лестница на второй этаж, изготовленная самостоятельно.

Возможно, это дешево и практично, но об эстетике можно забыть! Выбросить вообще из головы это слово и все его синонимы.

А если к потраченной вами сумме добавить всего 9 000 р., то можно купить ту готовую лестницу, о которой мы писали выше. Или, к примеру, такую – в тех же Московских лестницах она стоит чуть дороже, 21 990 р.:

Полувинтовая лестница из древесины сосны.

А вот еще один пример лестницы, изготовленной самостоятельно: здесь поработал уже знающий мастер, а себестоимость такой конструкции будет чуть повыше.

Винтовая лестница, изготовленная самостоятельно.

В качестве примера готовых винтовых лестниц можно привести еще много разных моделей, продающихся во всех крупных магазинах готовых конструкций, отличающихся вполне хорошим качеством и очень приятным дизайн. Винтовые лестницы своими руками – фото одной из которых мы привели выше – никогда не будут иметь столь презентабельный внешний вид, как лестницы, изготовленные заводским способом – сказывается уже упомянутая сложность изготовления такой конструкции в домашних условиях.

Даже если вы прекрасно понимаете, как сделать своими руками винтовую лестницу, с технической точки зрения, тягаться с профессиональными дизайнерами вам будет сложно.

Винтовая лестница из металла своими руками. Виды металлических лестниц

Винтовая лестница из металла своими руками. Виды металлических лестниц

Металлическая лестница по типу конструкции может быть:

  • маршевой;
  • винтовой.

Прямые лестничные марши более удобные и просторные, их легче проектировать и устанавливать, но при этом они занимают много места.

Винтовая лестница из металла обладает более компактной, но сложной конструкцией, что влечет за собой как положительные, так и отрицательные нюансы. Например, на лестничном марше с трудом разминуться два человека. А занести по ней диван или другую габаритную фурнитуру, практически, невозможно. Зато изделие может встать на минимальной площади и отлично подойдет для подъема на чердак, цокольный этаж или другое не сильно востребованное помещение.  Эти особенности надо учитывать, выбирая тип лестницы.

Отличным решением может стать квадратная винтовая лестница, которая является синергией обеих конструкций и обладает лучшими сторонами каждой из них.

Металлические винтовые лестницы

Изготовление металлических лестниц предполагает использование разных техник по обработке металла:

  • ковка;
  • литье;
  • сварка.

Первые две сложны в освоении и нам не подходят, а вот овладеть навыками сварочных работ можно за достаточно короткое время. Читайте дальше и Вы узнаете как сварить металлическую лестницу.

Выбираем металл

Теперь давайте определимся какой именно металл лучше использовать. Очень популярны чугунные винтовые лестницы, которые обязательно станут настоящим украшением дома. Такие изделия прочны, надежны, добротны и при этом красивы. Единственными, но решающими недостатками являются дороговизна и сложность производства.

Поэтому для изготовления винтовой лестницы мы будем использовать сталь — более дешевый и практичный материал. Есть еще алюминий, но он, как правило, применяется для производства комплектующих, например, перил. Для несущих элементов он не подходит.

Выбираем конструкцию

В зависимости от устройства несущего элемента, изделие может монтироваться:

  • на косоурах . Ступеньки укладываются сверху на несущую балку и укрепляются на ней. Торцы ступеней остаются открытыми;
  • на тетивах . Ступени крепятся на внутренней стороне несущих балок, торцы ступенек не видны.
  • на больцах. Возможны два варианта, первый , когда несущая балка отсутствует, а ступени закрепляются на стене при помощи специальных болтов. И второй, когда изогнутая лестница имеет центральную опору, а ступеньки крепятся между собой больцами.

Винтовая лестница на мансарду своими руками. Типы мансардных лестниц по конструкции

Существует шесть основных типов лестниц на мансарду:

  1. Одномаршевая – простая конструкция которую под силу изготовить своими руками, состоит из прямого лестничного марша, расположенного под углом. Такая конструкция подойдет не для всех видов домов, так как для комфортного угла наклона, который составляет 20-45 градусов, необходимо иметь высоту потолка не более 2.5 метров. При больших размерах по высоте, у лестницы будет крутой и небезопасный спуск. Строительство данной лестницы потребует более пологого проема в перекрытии, что приведет к уменьшению жилой площади мансардной комнаты.

  1. Двухмаршевая – удобная лестница подходит для просторных помещений, состоит из лестничных маршей и поворотной площадки, которая располагается под углом 90 или 180 градусов. При правильном размещении площадки можно задать подходящий угол наклона, что обеспечит безопасный и комфортный спуск и подъем. Такую лестничную конструкцию целесообразней размещать в углу, для экономии места.

  1. С забежными ступенями – в данной конструкции поворотная площадка заменяется ступенями трапециевидной формы, размещение которых происходит узкой стороной к центру лестницы. Благодаря чему, такой тип конструкции занимает намного меньше места, чем одно или двух маршевые лестницы.

  1. Винтовая лестница на мансарду, благодаря своей конструкции состоящей из забежных ступеней, прикрепленных к опорному столбу, выглядит изыскано и компактно, подходит для небольших помещений. Различным типам такой конструкции может хватить и 1 кв. метра жилой площади. На конструкции небольших размеров очень легко оступиться. Необходимо учесть, что подъем по спирали у пожилых людей может появится головокружение, и такие лестницы требуют дополнительного освещения и более надежные перила. По ней невозможно поднять крупногабаритные вещи на мансарду, учтите этот момент, если необходимо меблировать комнату, лучше это сделать до установки винтовой лестницы.

  1. Эвольвентные лестницы – выглядят очень изящно и оригинально, по конструкционной особенности среднее решение между винтовыми и маршевыми вариантами. Данная конструкция монтируется на изогнутый металлический или деревянный косоур, который самостоятельно очень сложно изготовить, в связи с чем такая лестница довольно дорогостоящий вариант.

  1. Складные лестницы представляют собой механизм, состоящий из складывающихся или задвигающихся друг в друга секций. В сложенном состоянии, они помещаются в коробе лестницы и со стороны комнаты закрываются люком, благодаря которому происходит теплоизоляция помещения и не придется делать дополнительное утепление лестничного проема. Такой тип конструкции больше подойдет, если дом невелик или вы не планируете постоянно пользоваться мансардой, например, только летом.

Винтовая лестница вид сверху. Расчет параметров винтовой лестницы

Процесс изготовления составляющих частей конструкции начинается, прежде всего, с расчетов. При этом точность их проведения прямо пропорциональна уровню безопасности лестницы в целом.

Чтобы разобраться, как выполняются расчеты, предлагается взять для наглядности конкретный пример со среднестатистическими показателями. Допустим, что ширина лестничного прохода составляет 90 см (как правило, ее размеры варьируются от 70 до 100 см), высота – 270 см, а диаметр опоры – 30 см.

Далее расчеты производятся по следующей схеме:

Определяем диаметр винтовой лестницы, то есть вид сверху в проекции. Для этого ширину лестничного прохода увеличиваем в два раза и прибавляем к полученной цифре диаметр центральной стойки:

(90×2)+30=210 см

Делаем рисунок будущей конструкции. Правильно выполненные чертежи винтовой лестницы из дерева – это гарантия получения хорошего результата.

На листе бумаги чертим окружность, диаметр которой мы получили в предыдущем пункте (210 см). Для удобства рекомендуется использовать масштаб 1:10. Таким образом, диаметр окружности на чертеже составит 21 см.

Чтобы отобразить на рисунке траекторию перемещения человека по лестнице, внутри чертится еще одна окружность. Ее радиус равняется сумме радиуса опоры и лестничной ширины, деленной на 2.

(90+15)/2=52.5см

Рассчитываем число ступеней в каждом витке. Чтобы получить этот параметр, необходима средняя ширина ступени. Учитывая, что обычная ширина этой части конструкции составляет у внешнего ограждения 40–45, то для расчета берется приблизительно середина (траектория перемещения человека) – 25 см.

Для получения точного количество ступеней следует разделить длину окружности, отражающую траекторию движения, на среднюю ширину ступеньки.

(2×3,14×52,5)/25=13,18

Округлив, получим результат 13 ступеней.
Находим высоту ступеней. Делим первую окружность на 15 частей одинакового размера. При этом следует учитывать, что расстояние между первой и последней ступенькой приблизительно равняется росту высокого человека. К примеру, 1м 90 см. К этому показателю добавляется сверху 10 см резерва и толщина ступени 3 см.

190+10+3=203 см

Определяем высоту каждой отдельной ступени. Для этого высота витка делится на количество ступеней:

203/13=15,61

Чтобы подсчитать, сколько будет всего ступеней в лестнице, необходимо высоту всей конструкции разделить на высоту ступени.

270/15=18

Исходя из имеющихся расчетов, можно подсчитать, сколько оборотов совершает лестничная конструкция за весь подъем:

18/13=1,38

Важные нюансы при расчетах и монтаже

Даже небольшие погрешности, допущенные при расчетах, изготовке или установке конструкции, способны привести к тому, что лестница будет небезопасна при подъеме и спуске. Поэтому в процессе работы не рекомендуется пренебрегать правилами и рекомендациями профессионалов:

  • середина ступени – это место, куда чаще всего ступает нога человека при подъеме и спуске; для уверенного шага ее ширина должна быть не меньше 20 см.
  • минимальный диаметр опоры равен 5 см.
  • винтовая лестница и подступенки – это не лучшее сочетание; они мешают полностью поставить стопу, что опасно соскальзыванием ноги и получением в результате этого травмы.
  • в одном лестничном витке должно быть минимум 11 ступеней.
  • высота витка определяется исходя из роста самого высокого члена семьи плюс запас до 20 см; если проигнорировать данную рекомендацию, то при поднятии и спуске придется в некоторых местах наклоняться, чтобы не получить травму головы.

Источник: https://detali-interera.ru-land.com/novosti/vintovaya-lestnica-iz-metalla-vidy-metallicheskih-lestnic

Как нарисовать винтовую лестницу. Как нарисовать лестницу карандашом

Лестница — это конструкция, которая обеспечивает вертикальные связи. Также лестницу часто можно встретить в качестве символа, который означает некий путь вверх или вниз, или переход из одного состояния в другое. В этой статье мы рассмотрим, как нарисовать лестницу тремя разными способами.

Рисование лестницы

Сначала нарисуйте две наклоненные вертикальные линии, которые немного сходятся ближе к верху.

Теперь изобразите несколько линий, соединяющих две предыдущие полосы. Затем под каждой из нарисованных линий проводим еще одну полосу, как показано на рисунке. Между изображенными в предыдущем шаге полосами добавьте еще по одной линии. Чтобы не запутаться, сверьтесь с изображением.

Соедините нарисованные ранее полосы короткими прямыми линиями. Сотрите лишние элементы, и дорисуйте нижнюю часть лестницы. Последний штрих — это добавление теней.

Второй способ нарисовать лестницу

Чтобы изобразить лестницу другим способом, сначала проведите горизонтальную линию. От нее нарисуйте три наклоненные вертикальные полосы, которые должны в итоге сойтись в одной точке.

Внизу рисуем ступеньку в виде прямоугольника, лежащего на горизонтальной полосе. От верхнего правого угла прямоугольника изображаем «гармошку» вверх, чтобы нарисовать боковую часть оставшихся ступеней. Теперь от каждого угла «гармошки» проведите горизонтальную линию до другого конца лестницы, и от края этих полос опустите вниз небольшие вертикальные отрезки.

Как нарисовать объемную лестницу

Если вы хотите сделать необычный рисунок лестницы, то вы можете попробовать создать оптическую иллюзию. Она заключается в том, что под определенным углом ваша лестница будет казаться объемной. Для этого сгибаем лист пополам. Проводим вертикальную линию длиной 10 см через линию сгиба. Сверху проводим горизонтальную линию длиной 2 см. Снизу делаем такую же линию. Вдоль линии сгиба проводим линию в 5 см, так чтобы по центру ее разбивала пополам первая вертикальная линия. Отмеряем на этой линии 2 см, и ставим в этом месте точку. Теперь соединяем левый край верхней горизонтальной линии с левым краем центральной полосы. Также проводим линию от левого края центральной линии до левого края нижней полосы.

После этого соедините правый край верхней и нижней линии с поставленной ранее точкой на центральной полосе. Далее проводим еще по одной линии от каждого края верхней и нижней полосы, только теперь соединяем их с правым краем центральной линии.

Между двумя проведенными линиями добавьте горизонтальные полосы, чтобы получилась слегка согнутая лестница. Наведите эту лестницу черным маркером или ручкой. Между двумя оставшимися линиями, нарисованными карандашом, проведите такие же горизонтальные линии. Ластиком вытрите все лишнее. Согните лист бумаги, и ваш рисунок готов.

Видео винтовая лестница своими руками Spiral staircase homemade

Винтовые лестницы своими руками. Как выбрать, сделать чертежи и установить

На чтение 7 мин. Просмотров 1.8k.

Красивая и комфортабельная винтовая лестница довольна проста и отлично подходит для организации перехода на чердачный или мансардный этаж.

Самым удобным можно считать тот факт, что изготовить её можно из любого изделия не прибегая к услугам профессионалов. Монтаж этой небольшой части дизайна при соответствующей подготовке длится не дольше одного дня.

Особенности винтовой лестницы

Основной особенностью винтовых конструкций является их необычная форма. Внешне консоль строения внешне напоминает лепесток с закруглёнными краями. Основным преимуществом устройства является значительная экономия пространства в доме.

Чаще всего она размещается в вертикальном положении, не имея наклонных прямых ступеней. Несмотря на то что переходить по такой лестнице не совсем комфортно, вся конструкция может занимать всего 1 кв. м.

Разновидности винтовых моделей



Конструктивная часть лестниц винтового плана может отличаться. Фиксация лестничного марша осуществляется радиально. Если обратить внимание на горизонтальный срез винта на схемах, можно заметить, что он может быть многоугольным или круглым.

Первые используются в том случае, если конструкция устанавливается рядом со стеной. Кроме этого, можно соорудить полувинтовой лестничный марш. Каркас такой конструкции более лёгкий. here

Виды винтовых лестниц:

  • с опиранием на стену и опорную конструкцию;
  • с опорой на специальные опорные стойки.
  • с опорой на ограждение или на изогнутые тетивы;
  • с защемлением в опорную стойку.

Для строительства можно использовать самые разнообразные материалы. Большинство владельцев предпочитает сооружать конструкции из бетона, дерева или металла.

Преимущества и недостатки

  • Не загромождают пространство, поэтому занимают минимальное количество свободной территории в помещении. Они легко устанавливаются в небольших комнатах;
  • При условии выбора высококачественных материалов и соблюдении всех правил строительства, такая конструкция имеет стильный и современный дизайн, поэтому может являться не только средством передвижения, но и служить украшение дома;
  • В сравнении с другими типами лестниц, стоимость винтовых на порядок ниже, поэтому владельцам дома не приходится ни за что переплачивать;
  • Конструкции можно размещать как у стены, так и посередине комнаты;
  • Марши могут устанавливаться зауженной стороной к основной центральной опоре или широкой части присоединятся к стене.

Винтовые сооружения имеют только один недостаток. Суть в том, что подниматься и спускаться нельзя быстро, и не держаться при этом за перила. В противном случае это может обернуться всевозможными травмами. Чтобы снизить риск получения, предпочтительно устанавливать марши с более широкими ступенями.

Изготовление чертежа лестницы

Профессионалы советуют приступать к изготовлению чертежа с подробным планом первого этажа и указанием той области, где она будет устанавливаться. План должен включать в себя точные размеры проёма с учётом заданного масштаба.

Он должен содержать в себе подробные данные о ширине, наклоне, плоскости сооружения и толщине используемых материалов.

Поворотные полотна в результате которых изменяется форма ступеней также должна подробно прорисовываться, при этом все пропорции должны соблюдаться. На отдельной схеме указываются круговые подъёмные углы.

Расчёт конструкции

Расчёт деталей нужно осуществлять с особой внимательностью, иначе ошибки понесут за собой дискомфорт и получение ушибов.

Расчёт должен осуществляться по следующим правилам:

  • Согласно принятым стандартам, минимальная длина ступени должна быть около 150 мм с высотой в 300 мм. Нарушать эти параметры не стоит, так как это может повлечь за собой снижение уровня безопасности. Максимальные показатели варьируются около 140-160 мм в длину и 280-300 в высоту.
  • Значительным фактором является угол наклона. Естественно, чем этот показатель больше, тем лестница занимает меньше места. Допустимые значения варьируются в пределах 23º до 45º. Наиболее популярный угол наклона от 25º до 35º. Угол наклона в более 45º слишком острый, поэтому подниматься по лестнице можно только спиной вперёд. Но если же наклон менее 23º, логичней монтировать пандус.

Расчёт ступеней

Для производства ступеней зачастую применяется дерево с более плотной текстурой — дубили бук. Следует избегать хрупких пород, так как они не способны противостоять выпадающие на них высокие нагрузки.

Толщина готовых элементов не должны быть не менее 50 мм в том случае если высота конструкции не должны превышать 2 м. Если же высота сооружения увеличена, в таком случае толщина ступеней должна быть не менее 60 мм. Количество ступенек, определяется делением высоты проёма на подъём вверх.

Используемый материал должен быть тщательно просушен и обработан. Нужно учесть, что при неравномерной просушке, после монтажа, дерево постепенно начинает терять влагу и деформироваться, приобретая форму пропеллера.

Причём испорченную ступень необходимо заменить сразу после появления дефекта, иначе одна ступенька может потянуть за собой другие элементы, нарушая прочность конструкции. Именно поэтому профессионалы советуют приобретать уже строганный материал.

Чертежи винтовых деревянных лестниц

Благодаря своей экономичности и невысокой стоимости, конструкции из дерева пользуются особой популярностью. В качестве плана можно использовать уже готовые чертежи, разработанные профессионалами.

Чертежи винтовых металлических лестниц

Что касается плюсов такого вида приспособлений – это, несомненно, пожароустойчивость, возможность сочетания различных материалов, современный дизайн, лёгкость установки и долговечность.

Многие современные владельцы домов, которые следят за веяниями моды и своим жильём, устанавливают винтовые лестницы не только во внутренней части, но и снаружи.

Это связано с тем, что металлические материалы менее всего переносят климатические воздействия различного плана и стойко переносит плохую погоду.

Как сделать винтовую лестницу на второй этаж своими руками

Для сооружения опорной конструкции применяются бетонные, металлические, деревянные и кирпичные столбы. Они прикрепляются при помощи приваренных к трубе элементов, болтов и муфт.

Установка опоры

Ступени легче всего закрепляются к стойке из дерева. Для этого используются бруски, металлические уголки и т. д. Стойка должна прочно закрепляться и способна выдерживать суммарную массу всех комплектующих частей и человека с большой массой тела.



Вдобавок к этому, основной опорный столб обязан прочно соединяться с нижней и верхней частью конструкции. Диаметр деревянной или бетонной стойки должен составлять от 150 -500 мм и более, тогда как металлическая конструкция не должна быть менее 50 мм.

Монтаж ступеней

Чтобы жильцам было удобно передвигаться, необходимо правильно разместить оси. Зачастую для них устанавливают каркас, который предварительно изготавливается под конечную форму. Мастера советуют применять уголки, а саму опору наваривать в виде прямой пластины.

Можно соединить между собой 2 металлических профиля в виде перевёрнутой Т- образной подставки. Именно на неё впоследствии можно разместить ступени. Эта технология позволяет корректировать габариты ступеней в любой момент.

Деревянные марши могут включать в себя крепления для оси, а также специальные больца, в том случае, если комбинировать их с нержавейкой. t goes here

Ограждения и перила

На последнем этапе устанавливается ограждение. Для лестниц такого плана оно выполняется не только в качестве безопасности, но и в роли декоративного элемента в сочетании с кованными вставками, изогнутыми деревянными элементами. Чаще всего за основу берут металлические трубы. Такая конструкция смотрится довольно эффектно.

Деревянную конструкцию рационально устанавливать балясины из аналогичного материала. Главная трудность заключается в том, что монтировать закруглённые перила  довольно трудно.

Чтобы создать необходимую форму, дерево придётся вымачивать и сушить по специальным технологиям. Мастера рекомендуют использовать материалы, имитирующие фактуру древесины. К ним относятся изделия на основе ПВХ.

Сооружение винтовой лестницы – сложный процесс, нуждающийся в серьезном подходе. Зачастую такую работу поручают профессионалам, но если жильцам всё же хочется соорудить винтовую лестницу своими руками, первым делом  необходимо спроектировать и произвести все расчёты, и произвести строительные работы с соблюдение всех вышеописанных правил.

Винтовая металлическая лестница своими руками

При строительстве дома возникает вопрос о выборе дизайна лестницы. Здесь в первую очередь во внимание берутся дизайн и размеры комнаты. Если у вас ограниченное пространство, необходимо построить вспомогательную лестницу или у вас просто есть желание дополнить интерьер ярким акцентом, вы должны подумать о выборе металлической винтовой лестницы. Давайте разберемся, какую конфигурацию выбрать, а также рассмотрим этапы подготовки проекта, изготовления и монтажа металлической лестницы.

Выбор конструкции для монтажа

Когда мы думаем о винтовых лестницах из металла, первое что приходит в голову —  это клинообразные ступени, которые расположены вокруг центральной опоры. Это самая распространенная конструкция, такого рода лестницы часто изготавливают при помощи модульного каркаса. Его отличительной особенностью является легкость сборки и относительная невысокая стоимость.

Варианты винтовых металлических лестниц:

  • модульные;
  • литые.
  • кованые;
  • сварные.

Литые и кованые варианты отличаются элегантным оригинальным дизайном и высокой ценой. Все изделия из художественной ковки изготавливаются из стали, а литые – из железа и бронзы. Сборные конструкции выполняются из алюминия или металла с хромированной отделкой. Их сборка легко осуществляется собственными силами.


Простая конструкция имеет сварные варианты. Благодаря относительно простому устройству вы можете построить металлическую лестницу на второй этаж своими руками. Из металла вы можно выполнить каркас лестницы, оформив ее затем любыми подходящими материалами.

Варианты соединений

Монтаж может быть выполнен несколькими способами:

  • Сварка лестницы – наиболее подходящий вариант для монтажа лестницы из металла своими руками. Представляет собой стальные кронштейны, приваренные к центральной опоре. Кронштейны могут быть законченными ступенями или использоваться в качестве опоры для размещения на них проступи из другого материала.

  • Крепление на больцах. Больц — это металлический стержень, который фиксирует внешнюю часть ступени. Монтаж лестницы на больцы позволяет надежно фиксировать ступени, в результате такого монтажа конструкция внешне выглядит легкой.

  • Одним из наиболее сложных решений является монтаж на центральном косоуре. В такой винтовой лестнице отсутствует центральная стойка. Сложно сделать винтовую железную лестницу на косоуре своими руками, монтаж такой лестницы лучше доверить профессионалам с опытом и специальным оборудованием. Цена на такую лестницу довольно высокая.

Проектирование и расчеты

Вычисляя параметры винтовой лестницы из металла, вы должны учитывать следующие рекомендации:

  1. Витки лестницы должны быть расположены на расстоянии не менее двух метров. Такая высота будет комфортной для большинства взрослых людей.
  2. В потолочном проеме необходимо выполнить зазор между краями лестницы и проема. При ширине марша 80 см диаметр проема должен составлять 200 см. Уменьшение диаметра лестницы и проема возможно для вспомогательных лестниц, где ширина марша составляет 600 мм, а проем 1400 мм.
  3. Конструкция будет надежной, при условии что опорная колонна не менее 50 мм в диаметре.
  4. Глубина ступени по средней линии подъема составляет около 200 мм.
  5. Угол подъема не должен превышать 45 градусов.
  6. Необходимо предусмотреть ограждения для комфортного и безопасного использования.
  7. Также рекомендуется использовать противоскользящее покрытие на ступени или специальную обработку.

После выполнения расчетов, основанных на вышеуказанных рекомендациях, можно подготовить чертежи. Изготовление металлической сварной лестницы своими руками сложнее, чем из деревянной. Для выполнения такой конструкция требуется умение работы сварочным аппаратом и другими инструментами для металла.

Подготовка материалов и пошаговая инструкция — как сварить лестницу?

Подготовьте следующие материалы, прежде чем приступить к работе:

  • Толстостенную трубу длина в соответствии с высотой подъема, она будет выполнять функцию центральной опоры.
  • Трубу немного большего диаметра, чем предыдущая.
  • Трубу круглую или квадратного маленького размера для больц.
  • Уголок для ступеней.


Пошаговый алгоритм изготовления металлической лестницы своими руками:

  1. Трубу максимально диаметра разрезать на гильзы, равные высоте ступени.
  2. В получившиеся гильзы вварить уплотнительное кольцо, для того чтобы гильза плотно надевалась на центральную опору.
  3. Из уголка сделать по шаблону одинаковые каркасы ступеней.
  4. Привариваем получившиеся каркасы ступеней к подготовленным гильзам.
  5. Устанавливаем центральную опору.
  6. Нанизываем все гильзы со ступенями и размещаем их веером согласно проекту.
  7. Разрезаем трубы маленького диаметра по размеру, равному расстоянию между ступенями.
  8. Начиная с нижней, соединяем между собой все ступени.
  9. После того как собрали лестницу, необходимо проварить все стыки гильз и зачистить каждый шов.
  10. Загрунтовать и покрасить металлический каркас лестницы. В зависимости от проекта разместить проступи.


Сварные лестницы являются достаточно прочной и безопасной конструкцией, но не забудьте смонтировать перила.

Покраска металлической лестницы

Завершив изготовление металлической лестницы своими руками, необходимо позаботиться, чтобы она прослужила долго и надежно.

Прежде чем приступить к покраске лестницы, необходимо подготовить ее поверхность. На этапе подготовки вы должны убедиться, что отсутствуют места образования коррозии.

В случае обнаружения таких мест необходимо избавиться от нее, для этого при помощи железной щетки и наждачной бумаги зачищаем проблемное место. В случае образования глубокой ржавчины, которую не получается убрать при помощи щетки, воспользуйтесь средством «антиржавчина».

Все сварные места зачищаем до блеска, эти участки больше всего подвержены коррозии.

После обработки лестницы можете переходить к покрытию ее грунтом, а после него — краской в несколько слоев.

Винтовая лестница своими руками. Как сделать винтовую лестницу

Лестница для дома — это не только способ соединения двух этажей, но и один из основных элементов интерьера. На сегодняшний день существует большое количество различных конструкций домашних лестниц, которые отличаются своими размерами, дизайном, удобством эксплуатации, а также сложностью и стоимостью изготовления. Винтовые лестницы являются одними из наиболее востребованных, поскольку обладают рядом существенных преимуществ. Давайте рассмотрим, в чем же заключаются основные особенности такой конструкции.

Достоинства винтовой лестницы

Главным достоинством винтовой лестницы является компактность. Для того чтобы соединить два яруса в помещении высотой  2. 5-3 метра и при этом обеспечить приемлемый угол наклона и высоту ступеней, понадобится маршевая лестница длиной несколько метров, которая займет значительную часть комнаты и существенно сократит полезное пространство. Такой вариант абсолютно не подходит в тех случаях, когда помещение изначально имеет небольшие размеры. В данном случае винтовая лестница является наиболее оптимальным вариантом. Она занимает не более двух квадратных метров, при этом вы можете сделать нужный уклон и высоту ступеней, сделав конструкцию удобной и безопасной.



Другим достоинством такой конструкции является дешевизна. На винтовую лестницу уйдет материалов намного меньше, чем на маршевую, поэтому если вы будете все работы выполнять самостоятельно, сможете сэкономить деньги.

Ко всему прочему винтовая лестница имеет оригинальный внешний вид, поэтому, помимо своего прямого назначения, она станет основным украшением вашего дома. Искусно выполненная лестница может быть настоящим произведением искусства, которое придаст индивидуальности интерьеру и вызовет восхищение у ваших гостей.

Недостатки винтовой лестницы

Основной недостаток заключается в том, что винтовые лестницы менее удобны в эксплуатации, чем обычные лестничные марши. По такой лестнице будет проблематично занести на второй этаж тяжелую мебель, шкаф или диван. Кроме того, спускаться и подниматься по спирали намного сложнее, чем по прямой, поэтому если конструкция будет использоваться в качестве основной лестницы, необходимо подумать о ее эргономике, тщательно продумать ширину и количество ступеней, позаботиться об удобных и надежных перилах.



Основные типы конструкции

В зависимости от расположения винтовой лестницы она может примыкать к стене или крепится на вертикальной стойке. Первый тип лестницы, как правило, имеет многоугольную форму, которая повторяет конфигурацию стен помещения. Один край ступеней крепится непосредственно к стене. Между собой ступени соединяются с помощью прямой или спиралевидной тетивы, также они могут лежать на косоурах или держаться на больцах. Такая лестница может быть изготовлена без дополнительных опор, при этом перила являются частью несущей конструкции, придавая ей жесткость.

Винтовая лестница, ступени которой крепятся к вертикальной стойке и расположены радиально, обычно имеет круглую форму. Ступени соединяются между собой при помощи больцев или спиралевидной тетивы, при этом перила также берут на себя часть нагрузки, придавая дополнительную прочность всей конструкции.

Основные материалы для изготовления лестниц

Ступени винтовых лестниц чаще всего изготавливаются из твердых пород древесины: дуба, бука или клена. Также может быть использован пластик, металл или каленое стекло повышенной прочности. В лестницах наружного использования иногда применяется мрамор, керамика или искусственный гранит. Перила и тетивы делают из клееной древесины или из металла.

Если вы планируете сделать винтовую лестницу своими руками вокруг горизонтальной опоры, то центральную стойку можно сделать деревянной, каменной или металлической. В данном случае наиболее выгодный вариант — использовать готовую стальную трубу, поскольку она отличается высокой прочностью и позволяет достаточно просто крепить к ней ступени.

Как сделать винтовую лестницу своими руками

Чтобы самостоятельно сделать винтовую лестницу, нужно произвести точные расчёты.

Оптимальная ширина винтовой лестницы составляет 0.8-0.9 метра. Предположим, нам необходимо сконструировать лестницу шириной 0.85 метра и высотой 2.7 метра с центральной металлической стойкой диаметром 0.2 метра. Первым делом определяем общий диаметр будущей конструкции, который будет равен двойной ширине лестницы и толщине опорной стойки. В нашем случае это 0.85 х 2 + 0.2 = 1.9 метра. В полученную окружность вписываем другую окружность. Вдоль ее будет двигаться поднимающийся по лестнице человек. Радиус этой окружности R1 будет равен сумму половины ширины ступеней и радиусу r центральной стойки: 0. 85/2+0.2/2= 0.475 м.

Наиболее оптимальная ширина ступеней составляет 30-35см, однако в данном случае она будет увеличиваться при удалении от центра лестницы. Для нашей винтовой лестницы используем среднее значений ширины ступени 20см. Чтобы определить число ступеней, приходящихся на один виток лестницы, делим длину вписанной окружности (траектории движения человека по лестнице) на ширину ступени. 2 х 3.14 х 0.475/ 0.20= 14.9. Полученное значение округляем до целых, получаем 15 ступеней.

Далее вычисляем приблизительную высоту ступеней.

Делим окружность  на 15 равных частей при помощи радиальных линий. Для того чтобы человеку было удобно подниматься по лестнице, первая ступень витка должна быть выше последней на высоту человеческого роста, при этом необходимо учесть толщину ступеней и сделать небольшой запас 10-15 сантиметров. При среднем росте 1.85м, толщине ступеней 0.04м и запасе высоты 0.15м, высота одного витка будет составлять 2.05м. Теперь делим полученное значение на количество ступеней. Высота каждой ступени 2.05/15= 13.67см.

Общее количество ступеней определяется путем деления высоты лестницы на высоту одной ступени. Для нашего случая это 2.7/0.1367= 19.7. Для того чтобы определить окончательную высоту ступени, округляем полученной значение до 20 и вновь делим на него высоту лестницы: 2.7/20 = 0.137. Окончательная высота ступени — 13.7см.

Винтовая лестница своими руками. Изготовление ступеней и перил

Ступени для винтовой лестницы можно изготовить из прочной древесины, например, бука или дуба. Проще всего взять уже готовые ступени прямоугольной формы, сделать из них заготовки нужной вам конфигурации. В настоящее время на рынке доступны два типичных размера деревянных ступеней толщиной 40мм: 40х80см и 30х110см. Каждую такую ступень можно распилить по диагонали, получив две трапециевидные заготовки шириной 300мм с одного края и 90мм с другого края. После этого заготовкам можно придать соответствующую форму и закруглить края. Все кромки обрабатываются при помощи шлифовальной машины или руками обыкновенной наждачной бумагой. Готовые ступени можно покрасить или покрыть лаком. К ступеням крепятся специальные втулки, посредствам которых они будут соединяться с центральной стойкой.

Балясины перил изготавливают из деревянных или металлических стержней, сами поручни обычно делают из клееного бруса или пластика. Перила могут состоять из нескольких прямых брусков или иметь криволинейную форму. Второй вариант смотрится намного эффектнее, однако его достаточно сложно реализовать.

Сборка лестницы

Вначале на стойку нанизываются ступени, после чего она устанавливается в заранее подготовленном месте и крепиться к полу и перекрытию. Заранее продумайте способ крепления стойки и позаботьтесь о его надежности. Ступени должны перекрывать друг друга на 5-6см. Они располагаются в нужном положении и фиксируются при помощи больцев. Затем к широкой стороне ступеней прикручиваются балясины, а к ним в свою очередь крепятся перила. Балясина первой ступени делается большей длины и крепится к полу. Это обеспечит конструкции большую прочность конструкции.

Изготовление винтовой лестницы своими руками — это достаточно сложный процесс, требующий большого внимания и точных расчетов, поэтому прежде чем приступить к работе, тщательно изучите основные принципы создания таких конструкций, а также хорошо продумайте каждый ее элемент.

Читайте также как сделать маршевую лестницу своими руками.

Винтовая лестница своими руками + фото, чертежи, видео

Как сделать винтовую лестницу своими руками

Любая лестничная конструкция выполняет не только эстетическую функцию, она должна быть удобной и многофункциональной. Сложно представить себе, что в двухэтажном доме не будет установлена винтовая лестница либо иной вариант подъемной системы.

Существует множество вариантов оформления лестничных проемов, декорирования ступеней. Да и самих лестничных конструкций с необычными дизайнерскими решениями довольно много.

Деревянная винтовая лестница своими руками должна гармонично подходить к общему интерьеру дома, к тому же в полной мере удовлетворять всем правилам безопасности, особенно если в доме есть маленькие дети и люди пожилого возраста.

Выбираем лестничную конструкцию

Для того чтобы правильно выбрать лестничную систему, необходимо знать об их разновидностях.

Существует подразделение лестничных конструкций по следующим параметрам:

  • материалу, используемому для строительства системы;
  • эстетическим характеристикам;
  • форме;
  • месту установки;
  • конструкции перил;
  • размерам;
  • стилевому оформлению.

По своему непосредственному предназначению существуют лестничные системы:

  • входные;
  • межэтажные;
  • подсобные;
  • подвальные;
  • мансардные.

Среди распространенных вариантов лестничных систем, используемых в частных домах, выделим:

  • поворотные либо прямые маршевые системы, например, спиральная винтовая лестница на фото. Материал в основном – дерево либо металл.
  • модульные либо сборные конструкции;
  • системы на кронштейнах, больцах, косоурах;
  • трансформеры и переносные конструкции;
  • внутренние либо наружные системы;
  • прикрученные к стене лестничные марши либо отдельно расположенные;
  • со ступенями открытого или закрытого типа;
  • с перилами либо без таковых.

Сделать винтовые лестницы на второй этаж экономкласса можно и самостоятельно, имея чертежи, инструменты, и желание.

СОВЕТЫ! Красивая винтовая лестница на второй этаж своими руками должна быть, прежде всего, безопасной, сделанной из нетоксичных материалов.

Деревянные маршевые конструкции

Маршевая система является самой простой и популярной, подобные винтовые лестницы своими руками с чертежами, можно найти на многих сайтах строительных компаний или заказать в дизайнерской студии.

Подобная конструкция предполагает изготовление двух и более маршей, разделенных поворотными площадками либо ступенями.

СОВЕТ! Подобные системы являются сложными инженерными сооружениями, требующими предварительного расчета. Идеальный вариант – обратиться за помощью к профессионалам.

Алгоритм действий

Сначала необходимо выбрать вариант лестничной конструкции, чтобы проводить расчеты. Для варианта с боковой опорой, потребуется «колодец», в его стены встраивают ступени. Сделать своими силами «колодец» теоретические возможно, но лучше винтовые лестницы на второй этаж фото выбрать с главной балкой на обсадную опору.

Видео:

Расчеты

Проведем расчет винтовой лестницы, в которой опорой будет стальная трубка толщиной 5 мм, диаметром 6-8 см. Стальной уголок используем для сварки консолей, а для обустройства ступеней воспользуемся деревянным массивом.

Вы должны понимать, что винтовая лестница на второй этаж является правильной окружностью, ее диаметр соответствует размеру проема.

R –внешний радиус консоли (окружности).

R1-внутренний радиус проема (диаметр толщина опорной трубы).

γ – оборот конструкции, угловая величина, демонстрирующая разницу в высоте между ступенями.

L –длина окружности.

Формула для расчета окружности:

L=2πR*n или L=2πR* (γ/360).

На практике этого недостаточно для нормального передвижения по ступеням, а потому за радиус движения берется 2R/3.  В итоге формула принимает следующий вид:

l=2π*2R/3*n=4πR/3*n

Рассчитываем ступени

Основным отличием является то, что винтовые лестницы в Леруа Мерлен имеют специфическую форму ступеней. Консоль подобной системы является лепестком, у которого закруглен край. Для консоли характерны следующие параметры:

  • h – длина ступеньки. Она составляет разницу между радиусом проема и внешнего радиуса опорной трубы. При выборе длины ступени до метра, консоль вполне можно делать из твердой древесины, каркас не требуется;
  • W1- ширина проступи;
  • W2-ширина заготовки;
  • α-угол ступеньки.

Для определения числа ступеней высоту проема делим на подъем ступеньки. Удобной для передвижения будут винтовые лестницы размеры подъема ступеней, у которых 15-20 см.

Рассчитываем угол ступеньки по формуле:

α= γ: число ступеней.

Зная ширину и угол ступени, рассчитываем наибольшую ширину проступи:

W1=R*sinα

Ширину проступи рассчитываем по формуле:

w= r* sinα= (2R*sinα)/3

Удобными являются деревянные винтовые лестницы, у которых ширина проступни находится в диапазоне 20-30 см.

СОВЕТЫ! Чертежи делайте в горизонтальной и вертикальной проекции, лучше всего в двух развертках: по линии пути и внешнему краю. Интереснее деревянная винтовая лестница на фото смотрится на косоурах, но выбор за владельцем загородного особняка.

Разновидности винтовых конструкций

При недостаточной площади для размещения маршей, выполняется монтаж спиральных конструкций. Кованая винтовая лестница впишется в любой интерьер, если отделка выполнена натуральными материалами. Спиралевидные системы используют для подъема на чердак, то есть в виде вспомогательных конструкций.

О минусах винтовых систем.

  1. По спиралевидной конструкции неудобно подниматься, высок риск получения травмы детьми, пожилыми людьми.
  2. Неудобство подъема мебели.
  3. Трапециевидная форма ступеней мешает нормально двигаться, ступени для правой и левой ноги разные по размеру.

Эстетически винтовая лестница из дерева сделанная своими руками выглядит очень красиво, кажется «воздушной», вносит дополнительный шарм в дизайн дома.

Деревянные поворотные конструкции

Подобные системы – разновидность лестничных винтовых конструкций. Они частично либо полностью состоят из забежных ступенек. Выделяют следующие модификации:

  • криволинейные;
  • полуоборотные;
  • четверть оборотные;
  • изогнутые.

Монтаж поворотных деревянных конструкций часто выполняют вдоль несущей стены, поручень ставят с внешней стороны. В некоторых домах можно увидеть стоящие отдельно (без крепления к стене) лестничные конструкции. Недостаток изготовления винтовых лестниц подобного вида – неудобство передвижения по ступенькам, сама же система выглядит вполне оригинально и эстетично.

Установка винтовой лестничной системы

Существует определенная последовательность сборки лестничной спиралевидной конструкции:

  • сначала нужно рассчитать винтовую лестницу, убедиться в ее «жизнеспособности» в данных условиях;
  • выбирается место размещения основного стержня, крепится нижний опорный фланец;
  • первая ступень крепится к полу, она входит во фланец;
  • строительным уровнем выполняется проверка вертикальности крепления опорного стержня;
  • на центральную стойку сверху накладываются втулки, ступени, крепятся согласно инструкции, представленной производителем;
  • комфортная винтовая деревянная лестница своими руками на втором этаже крепится к стенкам проема либо с помощью верхней ступени;
  • вверху закрепляют опорный стержень;
  • подбирают и устанавливают поручни и защитные ограждения.



Внимание! Для каждого конкретного случая деревянные винтовые лестницы на второй этаж монтируются с учетом различных нюансов.

Нюансы монтажа

Помните, что для получения желаемого результата, важно полностью соблюдать ту инструкцию, которая предложена изготовителем.

  1. Для определения места нахождения главного стержня, на втором этаже нужно натянуть перпендикулярно друг другу по диагонали два шнура. В точке их пересечения закрепите отвес, чтобы на полу первого этажа поставить точку. Именно в полученном месте и нужно ставить стержень, тогда кованые винтовые лестницы будут не только красивыми, но и прочными, и безопасными.
  2. Для изготовления центральной опоры подойдет труба, диаметр которой больше 50 мм.
  3. Чтобы новая винтовая лестница на чердак была безопасной, опорный стержень ставят на бетонную отдельную подушку. Крепежом для такой системы могут стать анкерные болты.
  4. Крепление на основном стержне ступеней выполняется с узкой стороны. Высота гильзы аналогична параметрам подступенки, уступает ему на размер той шайбы, что вставляется между проступями и втулками. Самодельные кованые винтовые лестницы на фото имеют элегантный и неповторимый вид.

Шайбы делают из прочных материалов, чтобы защитить конструкцию от механических деформаций, например, можно изготовить чугунные винтовые лестницы по индивидуальным размерам:

Часто деревянные конструкции комбинируют с иными материалами, поэтому сборная лестница винтовая может состоять из камня, дерева, металла. На протяжении многих веков именно древесина считалась основным материалом для сооружения лестничных маршей, не потеряли своей актуальности они и в настоящее время. Постепенно вытесняют классические деревянные системы оригинальные готовые винтовые лестницы из чугуна и стали. Задумались об установке винтовой конструкции? Посоветуйтесь с профессионалами, изучите особенности сборки, не забудьте о расчетах. Только соблюдение всех нюансов позволит вам создать настоящий шедевр в своем доме.

Винтовая лестница своими руками всего за 690 долларов

День ветеранов дает каждому из нас возможность поразмышлять о силе, храбрости и личных жертвах женщин и мужчин, прошлых и настоящих, которые отдали себя, чтобы защитить нашу страну. . Благодаря им наша свобода как отдельных американцев была и продолжает защищаться. Мы в огромном долгу перед каждым из них.

Хотя мы никогда не должны забывать отдавать должное тем, кто помогал нам защищать, 11 ноября, День ветеранов, дает особую возможность оглянуться назад и вспомнить тех людей, которые рисковали своими жизнями ради нашей стране более двух с половиной веков.Активно защищая Соединенные Штаты во время конфликта, работая над обеспечением постоянной безопасности и защиты жителей страны в мирное время, и выполняя широкий спектр гуманитарных функций на протяжении всей истории, эти люди подвергали себя опасности. для каждого из нас и наших семей. Мы являемся бенефициарами их коллективных жертв.

2020 год был трудным и беспрецедентным для многих жителей нашего местного и глобального сообщества.Мы можем признать, что во многих отношениях нам как нации предстоит еще много работы. Однако мы не можем упускать из виду те привилегии, которые мы получаем ежедневно благодаря жертвам других. Сегодня мы надеемся сделать шаг назад и отдать дань уважения тем членам нашего сообщества в MCS, а также тем, кто по всей стране боролся и продолжает бороться, чтобы гарантировать нам свободы, которые иногда могут восприниматься как должное.

Нашим ветеранам, с благодарностью за службу Америке в День ветеранов и всегда — Спасибо .

М. Коэн и сыновья

Купить комплект для металлической винтовой лестницы в Интернете

Купить комплект для металлической винтовой лестницы в Интернете | The Iron Shop

985.00 $ — 4598.00 $

Заказать МЕТАЛЛИЧЕСКУЮ винтовую лестницу в Iron Shop — это просто! Просто заполните форму ниже, и вы увидите, насколько доступной может быть красивая МЕТАЛЛИЧЕСКАЯ винтовая лестница! Прежде чем начать, вам нужно будет измерить высоту и ширину.

* В настоящее время мы не предлагаем онлайн-заказ комплектов винтовых лестниц OAK, VICTORIAN или CUSTOM.Если вы хотите заказать спираль OAK, VICTORIAN или CUSTOM, позвоните по телефону 1-800-523-7427 и поговорите с одним из наших опытных продавцов. Они помогут вам спроектировать и настроить лучший комплект винтовой лестницы в соответствии с вашим бюджетом!

Диаметр лестницы Выберите вариант 3 ‘6 «4’ 0» 4 ‘6 «5’ 0» КОД 5 ‘6 «КОД 6’ 0» КОД
Подступенки Выберите вариант 10111213141516 Очистить

  • Диаметр

  • Выберите диаметр лестницы из одного из доступных наборов ниже, который лучше всего подходит для стандартного проема квадратного колодца.

    Обратите внимание, что готовый квадратный проем колодца должен быть как минимум на 2 дюйма больше диаметра лестницы, которую вы планируете установить.

    ×

    Диаметр лестницы

    Винтовые лестницы доступны в нескольких различных диаметрах (ширине) в зависимости от того, сколько места у вас есть, где ваша лестница будет установлена. Iron Shop предлагает винтовые лестницы диаметром от 3 футов 6 дюймов до 6 футов 6 дюймов. Это наиболее часто используемые сегодня значения ширины.

    Хотя наши комплекты винтовых лестниц диаметром 3 фута 6 дюймов, 4 фута и 4 фута 6 дюймов очень популярны для различных целей, подумайте, являются ли они единственным средством доступа на верхний этаж или балкон. .Винтовые лестницы меньшей ширины могут быть более сложной задачей при перемещении между этажами больших или иным образом громоздких предметов. А если у вас есть маленькие дети или домашние животные, которые будут часто пользоваться лестницей, лестница большей ширины (например, наша 5-футовая модель) может быть более желательной.

    Некоторые муниципалитеты требуют, чтобы винтовые лестницы соответствовали местным строительным нормам. Если это применимо в вашем регионе, вы должны выбрать наши модели диаметром 5 футов или больше.

    ×

    Отверстие колодца

    Отверстие колодца — это квадратное отверстие, которое вы вырежете в потолке, ведущее на верхний уровень, где верх вашей лестницы будет обеспечивать доступ (или, если вы смотрите на него сверху вниз, квадрат дыра в полу у ваших ног, которую вы прорежете).

    Если ваша лестница ведет на балкон или террасу, вам не нужно беспокоиться о проеме колодца, потому что «колодца» нет.

    Иногда некоторые клиенты хотят иметь круглый колодец, или круглый колодец может уже существовать на предыдущей лестнице. Комплекты винтовой лестницы Iron Shop стандартно поставляются с квадратными площадками, однако вы можете заказать специальную круглую площадку, позвонив по телефону 1-800-523-7427.

  • Диаметр *

  • Высота

  • Пожалуйста, выберите готовую высоту от пола до пола вашей лестницы в футах и ​​дюймах.Если ваша высота от пола до пола превышает 12 футов 8 дюймов, обратитесь к торговому представителю, чтобы он помог вам в покупке. Спасибо.

    ×

    Высота от пола до этажа

    Это измерение представляет собой расстояние между полом на нижнем уровне лестницы (где вы входите по лестнице, чтобы подняться) и полом на верхнем уровне лестницы (где вы выходите лестница).

    Если вы еще не прорезали колодец в потолке, вы должны рассчитать расстояние между потолком нижнего уровня и полом верхнего уровня, включая высоту стропил, черный пол (обычно 3/4 ″ фанеры) и толщины вашего готового пола (дерево, плитка, ковровое покрытие и т. д.).

  • футов *

    789101112

  • дюймов *

    01234567891011

  • дробных дюймов *

    01/41/23/4

  • Местоположение

  • Пожалуйста, выберите расположение вашей лестницы.
  • Расположение *

  • Направление

  • Пожалуйста, выберите Направление вашей лестницы.

    ×

    Направление

    В зависимости от расположения вашей лестницы и направления, в котором вы входите и выходите из нее, ваша спираль может быть Right-Hand Up (поручень и шпиндели для каждой ступеньки находятся справа и в центре столб находится слева от вас, когда вы входите на лестницу с нижнего этажа) или слева вверх (поручень и шпиндели для каждой ступеньки находятся слева от вас, а центральный столб справа от вас, когда вы входите на лестницу с Нижний этаж).

    Поручни и шпиндели находятся на противоположной стороне, когда вы спускаетесь по лестнице с верхнего этажа.

    Выбираете ли вы «Вверх правой рукой» или «Вверх левой рукой», цена на комплект для винтовой лестницы не зависит.

  • Направление *

  • Продолжить
