Приспособление для фрезера по дереву своими руками: изготовление своими руками, инструкция и сборка

изготовление своими руками, инструкция и сборка

Изделия, созданные из дерева, отличаются своей уникальностью и экологичностью, именно поэтому их так ценят. Но изготовить своими руками деревянный шедевр без ручного фрезера не получится. Кроме этого, к нему понадобятся приспособления, с помощью которых поделка приобретает заданную форму.

Их можно сделать даже своими руками, причем особых сил и навыков не потребуется. Перед работой с фрезером, необходимо первым делом ознакомиться с каждым из этих устройств, а также узнать принцип их работы. В статье рассмотрим самые нужные конструкции для фрезера.

Приспособление — параллельный упор

Данное устройство, как правило, уже продается вместе с фрезером. Следовательно, отсутствует необходимость в его самостоятельной разработке и создании. Для надежного упора обрабатываемого материала используют именно этот элемент. С ним движение фрезы становится прямолинейным относительно базовой поверхности, в качестве которой может выступать направляющая стола, рейки или прямая кромки детали.

Такое приспособление дает возможность быстро осуществить фрезерование разнообразных пазов и обработку кромок, крепко удерживая материал.

Направляющая шина

Если понадобится выполнить прямой рез фрезером, тогда без этого устройства не обойтись. Для его изготовления потребуется любая ровная доска, например, можно использовать кусок ЛДСП.

Сначала нужно узнать расстояние от края фрезерной базы до центра вращения, причем оно всегда одинаково. Для этого надо прикрутить к ненужной части материала направляющую и произвести пробный рез. Потом следует измерить промежуток от края реза до шины, к которому прибавляется радиус фрезы. В результате удастся получить требуемую величину. К примеру, она составляет 59 мм, а диаметр пазовой фрезы — 14 мм, то есть, радиус ее равен 7 мм.

Затем следует прочертить линию под рез, от которой отступаем расстояние 52 мм (59—7), и проводим еще одну. По ней фиксируем направляющую и осуществляем рез.

Фрезерование окружностей

Для подобных целей используют циркули. С их помощью фрезер может двигаться по окружности. Самым простым из них является приспособление, состоящее из штанги, один конец которой оснащен винтом со штифтом, а другой — скреплен с основанием инструмента. Конечно, лучше все же пользоваться циркулем, оборудованным двумя штангами.

Вообще, для фрезера есть много приспособлений фирменных и даже самодельных для вырезания окружностей, которые отличаются друг от друга удобством пользования и габаритами. Довольно часто циркули обладают механизмом, изменяющим радиус окружности. Как правило, он представляет собой винт со штифтом на конце, передвигающегося по пазу фрезера.

Когда необходимо выполнить фрезерование маленькой окружности, штифт должен располагаться под основанием инструмента. В этих случаях еще применяют другие приспособления, фиксируемые книзу базы прибора.

Но для вырезания окружностей необязательно покупать фрезерный циркуль. Вместо него, можно использовать параллельный упор. Для этого приспособление крепится в паз на подошве. В него вкручивается шуруп, который рекомендуется оснастить втулкой, чтобы его диаметр соответствовал размеру отверстия. Вот и все циркуль сделан. Радиус можно регулировать упором.

Приспособления для тиражирования и копирования

Для создания серии идентичных изделий используют:

• Угловой рычаг;
• Копировальные щупы.

На угловом рычаге имеется шкала, цена деления которой — 1/10 мм. Она позволяет центровать под фрезой упорное кольцо, что помогает точно воспроизвести форму детали на заготовке во время копирования. Его часто укомплектовывают защитой от стружки и опорной платой для наилучшей обработки кромок.

Использование копировальных шаблонов и колец

Копировальные кольца — круглая пластина с выступающим бортиком, скользящим по базовой поверхности вдоль шаблона. Такое приспособление обеспечивает точный путь движения фрезы. В основном этот элемент устанавливают к подошве верстака. При этом существует несколько методов его крепления:

• Монтаж специальных усиков в отверстия на подошве;
• Вкручивание кольца в углубление с резьбой.

Применение шаблона тоже позволяет добиться более эффективного и точного выполнения работ. Его прикрепляют прямо на заготовку двусторонним скотчем, а потом обе части приспособления прижимают к станку струбцинами. Причем опытные фрезеровщики советуют проверять, насколько крепко прижато кольцо к краю шаблона.

Вдобавок с таким приспособлением можно обрабатывать не всю кромку, а только лишь углы. Следовательно, процедура обработки материала по шаблону — прекрасный вариант вырезания пазов для изделия.

Пылеудаляющие приспособления

Профессиональные мастера, чтобы обеспечить пылеудаление, специально покупают технический пылесос, подсоединяющийся через адаптер шлангом к фрезеру. Причем управлять инструментом он не мешает, да и разметка и место обработки изделия всегда открыты для визуального осмотра.

Без отсасывающей установки работать очень тяжело. Но не все решаются на подобную покупку, так как она слишком обременительна по деньгам, к тому же не всегда оправдана. Правда, есть и другое решение, можно избавиться от пыли бытовым пылесосом.

Между фрезерной машиной и пылесосом устанавливают герметично закрывающийся бак. Он и будет улавливать основную массу пыли. Оборудуют его дополнительным шлангом, а внутрь вставляют тканевую сетку. Причем эти конструкции можно приобрести готовыми или сделать своими руками. Кстати, самодельный прибор поможет собирать бытовому пылесосу даже крупный строительный мусор и древесную пыль.

Устройство для фрезерования пазов

Такое приспособление применяется для обработки продольных канавок на столбах, балясинах и других телах вращения. Принцип его работы следующий. В корпус устанавливается балясина и фиксируется. С помощью стопорного винта и диска заготовку крепят в строго определенном положении.

После чего в движении приводится каретка, и выполняется фрезерование паза по длине изделия. Потом осуществляется расстопорение детали, ее поворот на необходимый угол, стопорение и создание следующего паза.

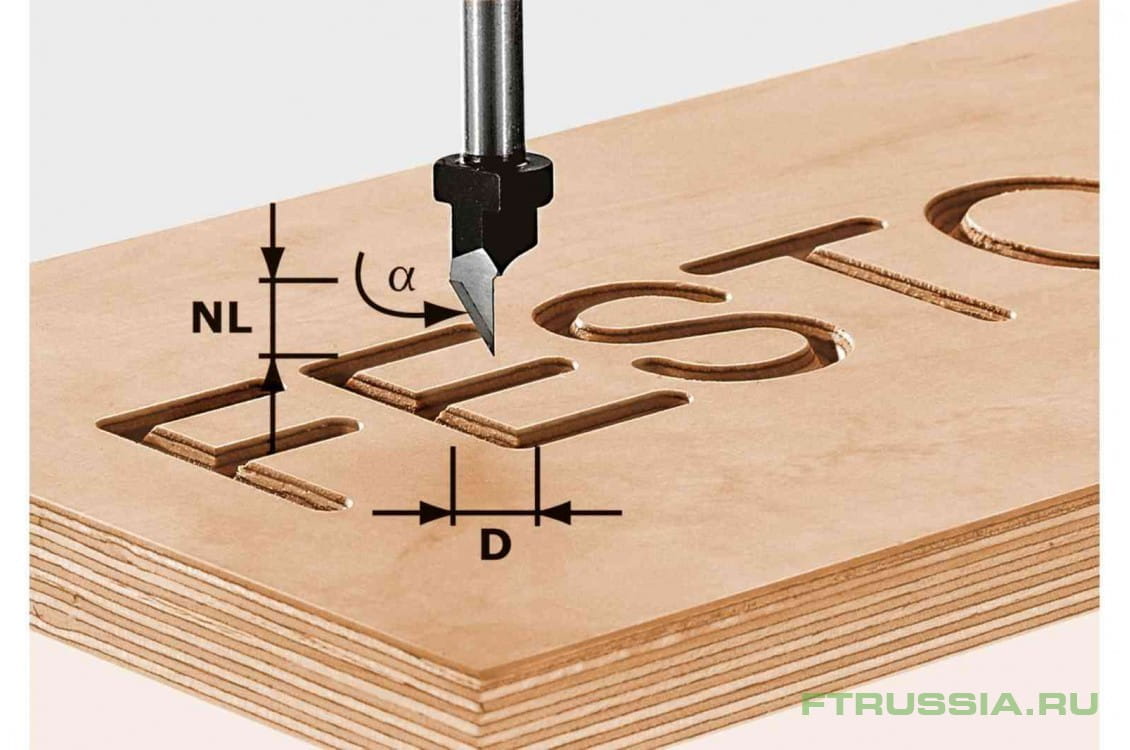

Инструкция резьбы по дереву фрезером

Начинающим мастерам работа ручным инструментом может показаться сложной, поскольку процесс управления им представляется трудно. Вот почему, прежде чем приступить к фрезерованию, нужно ознакомиться с принципом его работы.

Сборка фрезера

Первым делом надо проверить место крепления фрезы в станке, как правило, для этого применяется цанговый патрон. Для начала следует выбрать нужную фрезу, соответствующую по размеру патрону. Если потребуется, то можно его заменить.

Но когда необходима глубокая обработка, используется вариант с удлиненным хвостовиком, который вставляется в отверстие патрона и закрепляется ключом. Делать это надо аккуратно не прикладывая силы, иначе пережмете, что не является нормой для правильной работы фрезера. Хотя стоит постараться дотянуть до хорошего упора, чтобы не шаталась фреза. Останется только зажать фиксатор шпинделя и можно переходить к работе.

После этого включается фрезер, надо привыкнуть к звуку и почувствовать старт. Нередко именно из-за неожиданности многие начинают делать брак.

Выбор глубины

Помимо всего, понадобится установить ограничитель глубины фрезерования. Сначала станок прикладывается к изделию с краю, при этом фреза не должна соприкасаться с материалом. На нее придется надавить, пока она не достигнет необходимой глубины, после чего положение фиксируется.

Для более точной величины используют поэтапный ограничитель. Узнать его шаг можно в руководстве к фрезеру. В данном случае регулятор поворачивается на нужное количество степеней.

Несколько рекомендаций

В первую очередь определяется требуемая скорость. Делается это по таблице в инструкции, исходя от диаметра фрезы и обрабатываемого материала.

Если с фрезером никогда ранее не работали, тогда лучше опробовать свои силы на черновом варианте. Вдобавок это поможет установить нужные параметры прямо в режиме обработки.

Еще желательно сравнить результаты после хода инструмента по часовой стрелке и против, на себя и от себя. При фрезеровании изделия вокруг правильным направлением является против часовой стрелки, а на плоской его стороне, наоборот, от себя. Затем уже можно приступать к резьбе основной заготовки.

Оцените статью: Поделитесь с друзьями!

Приспособления для фрезера по дереву своими руками

Существенно расширить функциональность фрезерного оборудования можно при применении специальных приспособлений. Серийные аксессуары, которые можно встретить в продаже, обходятся достаточно дорого. Именно поэтому многие мастера решают изготовить приспособления для фрезера по дереву своими руками. Большая часть изготавливаемых элементов предназначается для правильного расположения ручного инструмента в пространства. Кроме этого, приспособления для фрезера по дереву позволяют существенно увеличить точность обработки. Некоторые инструменты изначально поставляются с вспомогательными аксессуарами. Однако они не являются узкоспециализированной оснасткой, зачастую не подходят под поставленные задачи. Рассмотрим наиболее распространенную оснастку подробнее.

Приспособления для фрезера по дереву своими руками

Параллельный упор

Для выполнения прямых и фигурных резов может использоваться параллельный упор. Это приспособление на сегодняшний день пользуется весьма большой популярностью, входит в поставку многих инструментов. Это приспособление для фрезерования включает в себя несколько конструктивных элементов:

1. Направляющие, выполнение в виде штанг для ниш, образованных в корпусе фрезера по дереву.
2. Стопорный винт, применяются для фиксирования устройства в нужной позиции.
3. Винт, предназначенный для точной промежутка между осью и поверхностью заготовки.
4. Контактные губки. Они требуются для того, чтобы упор для фрезера базировался на поверхности.

Боковой упор для фрезера применим при проведении самых различных работ. Подготовить его для работы можно следующим образом:

1. Как ранее было отмечено, в основе приспособления по дереву есть отверстия, предназначенные для размещения штанги. Она вставляется в них и фиксируется в требуемом положении при помощи стопорного винта.
2. После фиксации устройства стопорный винт немного ослабляется, настроечным проводится смена положения упора.

Зная конструктивные особенности приспособления его можно изготовить своими руками. Для этого понадобятся бруски и металлические элементы, а также винты. В продаже встречается довольно большое количество различных моделей параллельных упоров, которые подбираются непосредственно под особенности фрезера, предназначенного для работы с заготовками из дерева.

Направляющая шина

При обработке дерева важно контролировать положение применяемого инструмента. Направляющая шина, как и предыдущая оснастка, предназначена для обеспечения перемещения фрезера по строго прямолинейной траектории. Все фрезерные приспособления по дереву изготавливаются так, чтобы могли применяться при выполнении определенных работ. Отличительными особенностями данного приспособления можно назвать нижеприведенные моменты:

1. Направляющие для ручного фрезера могут располагаться под любым углом относительно обрабатываемой кромки. За счет этого устройство обеспечивается точное перемещение инструмента в любом направлении в рамках горизонтальной плоскости.
2. Часто проводится обработка фанеры фрезером с целью получения отверстий, который расположены относительно друг друга с определенным шагом. Рассматриваемая конструкция может иметь дополнительные элементы, которые и позволяют получить отверстия с заданными параметрами.
3. Для фиксации устройства применяется специальный зажим для фрезерного станка. Если в комплект поставки не входят зажимы, то их можно заменить обычными струбцинами.
4. Некоторые модели поставляются со специальным адаптером для фрезерного стола.

Направляющая шина для фрезера

Простейшая самодельная конструкция может быть изготовлена из длинного бруса, который будет крепиться на обрабатываемое детали при помощи струбцин. Для того чтобы его было комфортно использовать можно снабдить брус дополнительными боковыми упорами.

Вышеприведенное предложение не всегда комфортно в использовании. Большей популярностью пользуется следующая самодельная конструкция:

1. Приспособление представлено сочетанием двух досок, которые расположены параллельно относительно друг друга и фанерного листа.
2. Применяется рассматриваемая конструкция только в том случае, если для фрезерования применяются фрезы одинакового диаметра.
3. За счет применения двух досок существенно повышается точность обработки и устойчивость шаблона во время фрезерования.

В случае, когда применяются фрезы различного диаметра, целесообразно применять несколько иную конструкцию. Она характеризуется наличием откидной доски, которая крепиться при помощи петель. Назначение этого элемента конструкции заключается в фиксации шаблона. После его фиксации доска откидывается и можно использовать фрезы различного диаметра.

Стоит учитывать, что для крепления самодельных шаблонов практически во всех случаях применяется струбцины.

Именно они обеспечивают надежную фиксацию оснастки. Во время работы приспособление будет прижиматься к поверхности шаблона, за счет чего и обеспечивается точность обработки.

Циркуль для фрезера

При проведении работ в домашней мастерской часто могут понадобиться приспособления для ручного фрезера, которые позволяют упростить фрезерование круглой поверхности. Примером можно назвать специальный циркуль, изготовить который можно для фрезера своими руками. Основные рекомендации по проведению работы следующие:

1. Для создания простейшей конструкции понадобится: болт с гайкой, небольшой кусок фанеры, несколько саморезов и деревянный барашек. При изготовлении применяется сам фрезер, а также пила с шуруповертом.
2. На поверхности используемого куска фанеры размечается площадка шириной около 50 мм и длиной 150 мм. Отметим, что ширина должна быть больше площадки фрезера, длина больше радиуса обработки.
3. После разметки рабочей части площадки следует сделать отверстия под крепежные болты. Сверлить можно перкой, диаметр получаемых отверстий должен составлять 20-30 мм.
4. По центральной линии создается сквозной паз. Его ширина должна быть меньше ширины осевого болта.
5. С обратной стороны создаваемой площадки создается углубление для гайки с шайбой, вторая гайка крепится в деревянном барашке.
6. Проводится сборка центральной оси. В качестве шпильки можно использовать болт требуемой длины, у которого отпиливается шляпка.

После создания самодельного циркуля его крепят к фрезеру и можно проверить приспособление в работе.

Копировальное кольцо

Самые различные приспособления для ручного фрезера позволяют существенно упростить процесс обработки различных заготовок. Копировальное кольцо для фрезера – своеобразное изделие, выступающее в качестве бортика. Во время проведения работы кольцо скользит вдоль используемого шаблона, задавая положение фрезера по дереву. Станочные варианты исполнения могут изготавливаться при использовании самых различных материалов. При этом создаются различные механизмы крепления:

1. Винтовые.
2. В виде резьбового отверстия.
3. При применении специальных усиков.

Стоит учитывать, что применяемые кольца должны иметь диаметр, значение которого приближено к фрезеру. Однако, во время проведения обработки оно не должно касаться кольца, так как это приведет к повреждению режущего инструмента.

Копировальное кольцо для фрезера

Крепление копировального кольца также может проводиться при применении распространенных струбцин. При изготовлении колец применяется сталь, рассчитанная на прикладывание усилия. Мягкие сплавы не применяются по причине того, что они могут деформироваться, и этом приведет к серьезным погрешностям.

Шаблоны для фрезера

Очень большое распространение получили шаблоны. Они изготавливаются для производства конкретных изделий. Именно поэтому довольно большое распространение получил вопрос, как сделать шаблон для фрезера своими руками.

Фрезерный шаблон характеризуется следующими особенностями:

1. Некоторые варианты исполнения предназначены для фрезерования заготовки по прямолинейному контуру, другие под углом или округлой формы. Очень часто применяется шаблон для фрезерования закругленных углов различного радиуса.
2. Некоторые модели рассматриваемой оснастки оснащаются кольцами или подшипниками. Они подходят для ручных фрезеров. В случае применения кольца следует учитывать, что он не должен соприкасаться с установленным режущим инструментом во время фрезерования заготовки.
3. Довольно сложной задачей можно назвать создание пазов необычной формы. В последнее время фрезерование пазов проводится при применении именно рассматриваемой оснастки. К примеру, можно быстро сделать трафарет для резьбы по дереву фрезером или для создания паза, подходящего к дверным петлям.

Шаблоны для фрезера своими руками зачастую изготавливаются из дерева. Этот выбор можно связать с тем, что подобный материал характеризуется высокой степенью обрабатываемости. Именно поэтому узоры на дереве ручным фрезером получить намного проще, так как шаблон будет полностью повторять геометрию.

В продаже можно встретить самые различные шаблоны, к примеру, ласточкин хвост. Однако, практически все мастера сталкиваются с тем, что приходится создавать подобное изделие своими руками при изготовлении уникальных деталей для мебели или других изделий.

Насадки по дереву

В зависимости от сложности проводимой работы оснастка фрезера по дереву может существенно отличаться. Примером назовем случай, когда стоит задача по фрезерованию пазов на узких поверхностях. Стандартные приспособления для фрезерных станков в этом случае могут быть менее эффективными, и тогда используются специальные насадки.

Насадки для фрезера по дереву

К ключевым особенностям применяемых насадок отнесем нижеприведенные моменты:

1. Фрезы для ручных фрезеров при применении специальных насадок будут проводить обработку в строго ограниченной области. Именно поэтому есть возможность существенно повысить качество получаемых пазов.
2. Конструкция представлена основанием, которое может иметь самую различную форму.
3. На основании устанавливается два штыря. Именно они обеспечивают прямолинейное движение фрезы во время обработки заготовки.

Рассматривая насадки, предназначенные для обработки дерева следует учитывать, что основное требование, предъявляемое к их конструкции, заключается в расположении направляющих штырей на одной линии с центром применяемой фрезы. При выполнении этого условия паз будет располагаться строго по центру торцевой поверхности.

Стол для фрезера своими руками

В заключение отметим, что конструкция большей части оснастки довольно проста, и поэтому ее можно изготовить своими руками при затрачивании небольшого количества средств и времени. Однако, некоторые варианты исполнения сложны в изготовлении, а от их точности исполнения во много зависит качество обработки. Именно поэтому некоторые изделия лучше изготовить самостоятельно, другие приобрести в специализирован магазине. В последнее время все чаще встречаются универсальные конструкции, которые обходятся дороже, но подходят для применения при обработке самых различных изделий.

для ручного фрезерования, шипорезное, чертежи, самодельная оснастка

На чтение 9 мин. Опубликовано 13.12.2018

Фрезер считается необходимым устройством для людей, которые занимаются изготовлением предметов мебели своими руками. Для прорезания заготовок из древесины инструмент с набором фрез может не сработать без дополнительной оснастки. Приспособления, помогающие удерживать инструмент и делать фигурные вырезы, приобретается в магазине, либо изготавливается своими руками.

Параллельный упор

Это устройство используется для создания фигурных или ровных прорезей. Параллельный упор считается распространённым предметом, который включается в стандартный комплект к большинству устройств. В его конструкции включены следующие детали:

1. Направляющие в форме штанг. Они используются для ниш на поверхности фрезера.
2. Стопорный винт, который помогает зафиксировать необходимую позицию устройства.
3. Винт, который создаёт необходимое пространство между болванкой и осью инструмента.
4. Контактные губы. Они помогают получить упор для фрезера на поверхности материала.

Параллельный упор применяется для совершения множества задач. Для его подготовки действуют по схеме:

1. На корпусе упора находятся небольшие дырки, где следует зафиксировать специальную штангу. При использовании стопорного винта она надёжно закрепляется.
2. После фиксации стопорный винт слегка раскручивается, а при помощи винта для настройки изменяется положение упора до необходимого уровня.

Если знать все конструктивные элементы и способ работы, то параллельный упор создают своими руками. Для его производства пригодятся детали из металла, бруски, а также несколько винтов. В магазинах продаётся огромное число видов параллельных упоров. Подбирают их в соответствии с особенностями фрезера, используемого для фрезерования древесины.

Пример чертежа упора:

Направляющая шина

Для прорезания дерева необходимо точно контролировать расположение фрезера в пространстве.

С использованием направляющей шины можно обеспечить прямолинейную траекторию движения инструмента.

В качестве характерных черт этого устройства выделяются следующие моменты:

1. Направляющие для ручного фрезера можно расположить под удобным углом на прорезаемой поверхности. Это устройство помогает проработать необходимый график перемещения устройства по горизонтальной поверхности в любую сторону.
2. Иногда появляется необходимость проделать отверстия в фанере таким образом, чтобы они располагались на определённом промежутке друг от друга. Для создания дырок с нужными параметрами в приспособление и включаются дополнительные детали.
3. Для удержания инструмента в одном положении применяют специальные зажимы, продающиеся в наборе с устройством. Если таковых не имеется, их заменяют струбцинами.
4. Отдельные модели моно купить совместно с адаптером для фрезеровочного стола.

Для создания направляющей шины своими руками применяют длинный брус, закреплённый на болванках с использованием струбцин. Для комфортного применения приспособление дополняют боковыми упорами.

В отдельных ситуациях использовать это устройство для фрезера, сделанное своими руками, не комфортно. В этом случае, выбирают второй вариант самодельного приспособления. Направляющая шина будет состоять из листа фанеры и двух досок, закреплённых на нём в параллельном положении. Её применение особенно удобно тогда, когда для прорезания берутся фрезы одинакового размера. Наличие двух досок позволяет создать точное и устойчивое приспособление.

Если же применяются фрезы разного размера, то вид направляющей шины немного меняется. Для закрепления шаблона в ней берётся откидная доска, присоединяемая на петли. После надёжного фиксирования шаблона доска откидывается и начинается работу с фрезами разного размера.

Струбцины же позволят надёжно закрепить оснастку. Во время кручения фрезер сможет крепко прижаться к подготовленному материалу, что обеспечит большую точность резки.

Фрезерование окружностей

Для исполнения задач в бытовых условиях может пригодиться устройство, способное облегчить прорезание круглых болванок.

К примеру, часто применяется циркуль, который можно создать своими руками.

Делается это приспособление по следующей схеме:

1. Из подручных элементов для изготовления устройства используется обрезок фанеры, саморезы, деревянный барашек и болт с гайкой. Также понадобится фрезер, пила и шуруповёрт.
2. На отрезке фанеры делается небольшая разметка. На нём обводится площадка, длина которой составляет 15 см, а ширина – 5 см. Важно, чтобы длина превышала радиус обработки, а ширина – размер площадки фрезера.
3. Проделываются отверстия под крепёжные болты (их диаметр равняется 2-3 см). Для сверления используется перка.
4. По серединной полосе насквозь прорезается паз. Необходимо проследить, чтобы его ширина не превышала размер осевого болта.
5. Снизу фанерного листа проделывается углубление для расположения гайки с шайбой. Другую гайку крепят в деревянном барашке.
6. Теперь можно собирать основную ось. Вместо шпильки применяют болт с достаточной длинной, предварительно отпилив у него шляпку.
7. Циркуль устанавливается на фрезер и выполняется проверка работоспособности.

Важно! Вместо циркуля применяют параллельный упор, закреплённый в пазу на подошве. В него вкручивают шуруп со втулкой такого же размера, как и отверстие, а диаметр регулируют упором.

Копировальное кольцо

Копировальные кольца – устройства, используемые в качестве бортов.

Во процессе фрезерования кольцо движется по шаблону, придавая необходимое положение инструменту. Для крепления колец используют винты, резьбовые отверстия и усики.

Диаметр кольца примерно соответствует аналогичному показателю фрезера. Для изготовления устройства применяется сталь, способная выдерживать большие нагрузки.

Гибкие металлы не используются, поскольку они быстро деформируются.

Для производства похожего устройства пригодится угловой рычаг и копировальные щупы. Угловой рычаг обладает шкалой, каждое деление равняется 0,1 мм. Она помогает центровать упорное копировальное кольцо под фрезой, чтобы создать нужную форму дырок на болванках. Для удобства к приспособлению добавляют защиту от стружки и опорную плату, способную улучшить качество обработки кромки.

Во время прорезания фрезер не дотрагивается до краёв кольца. В обратной ситуации режущий инструмент повредится и скоро выйдет из строя.

Использование копировальных шаблонов и колец

Шаблоны предназначены для производства конкретных видов изделий. Они помогают сделать форму готовых предметов более точной и ровной.

Готовые шаблоны, которые можно приобрести в магазине, обладают следующими характеристиками:

1. Одни модели шаблонов используются для создания моделей по прямолинейному контуру, а другие предполагают круговую или угольную обработку. Часто для бытовых применяется шаблон, помогающий закруглять углы по разному радиусу.
2. Отдельные виды шаблонов дополняются кольцами или подшипниками для ручной обработки. Если в модели есть кольцо, то при обработке оно не дотрагивается до краёв фрезера.
3. Шаблоны применяются и при фрезеровании болванок с пазами необычной формы. К примеру, достаточно быстро своими руками изготавливается шаблон для создания пазов к петлям дверей.

Для изготовления шаблонов в бытовых условиях используют деревянные заготовки.

Делается это из-за того, что древесина легко поддаётся обработке, поэтому на ней можно выполнить любые узоры для будущих работ. А при фрезеровании шаблон идеально состыкуется с предметами обработки из-за его способности точно повторять геометрию предмета.

Для изготовления шаблона своими руками кусок древесины помещают под фрезер и после нанесения разметки вырезают причудливые формы. Для использования в работе шаблон прикрепляется к болванкам двусторонним скотчем и прижимается струбцинами. Особенно удобно при помощи самодельных шаблонов обрезать не весь край материала, а только его углы.

Шипорезное приспособление

О том, что это такое и как им пользоваться вы можете посмотреть на видео:

На этом видео автор канала рассказывает, как сделать своими руками:

Пылеудаление

В качестве готовых приспособлений в магазинах продаются технические пылесосы. Они присоединяются к устройству при помощи адаптера и шланга. Профессиональные модели не мешают обработке материалов, не закрывают доступ к разметке. Зато стоят они весьма дорого, поэтому многие мастера стремятся справиться своими руками.

В кустарных условиях же обойтись без отсасывающего приспособления очень трудно. Поэтому для фрезера приспосабливается обычный пылесос. Между ним и фрезером устанавливается специальный бак, который плотно закрывается. Его подводят к фрезеру с использованием дополнительного шланга, а внутрь устанавливают сетку, которая и будет собирать мусор и пыль. Такое приспособление, изготовленное своими руками, позволит избавиться даже от крупного древесного мусора и строительной пыли.

Насадки по дереву

Тип конкретной задачи и форма, которая требуется при её выполнении значительно влияет на оснастку, применяемую для ручного фрезера. Иногда требуется создание пазов на узких деталях, а для такой работы стандартны насадки не подойдут. В такой ситуации придётся использовать дополнительную оснастку, или сделать её своими руками.

В качестве отличительных особенностей дополнительных насадок выделяются следующие факторы:

• Применение специализированной оснастки на фрезы позволяет ограничить область применения инструмента. Это позволяет значительно улучшить качество готового результата (пазов).
• Конструкция состоит главным образом из основания, которое способно обладать любой, даже самой причудливой формой.
• На основании закрепляются два штыря, которые и ограничивают движение фрезера по поверхности. Благодаря им линии получаются прямолинейными

При производстве такой насадки своими руками нужно знать некоторые тонкости. Направляющие штыри должны быть расположены на одной полосе с центром фрезы, применяемой в устройстве. Только тогда разрешается проделать паз, расположенный прямо по центру торца материала.

Важно! Одни насадки просты в изготовлении, но другие имеют фигурную сложную форму, поэтому их легче приобрести, чем создать своими руками. Всё чаще в магазинах можно найти универсальную оснастку, которую применяют для создания различных предметов.

Специальные комплекты

Также в продаже имеются целые наборы для выполнения определённого вида задач. К примеру, часто можно встретить комплект, используемый для врезания петель. Приспособление делается в виде шаблона с дополнительными крепёжными элементами. Они способны надёжно зафиксировать фрезер на торце двери.

Аналогичную модель можно создать и дома своими руками. Обычно у любого узкоспециализированного мастера есть свой индивидуальный набор для работы.

Фрезы для врезки петель

В бытовых условиях можно вообще обойтись без специального шаблона при производстве ниши для петель или пазов для замка. Вместо этого можно поставить на штанги второй параллельный упор, что позволит закрепить фрезер на торце двери. Метод не такой комфортный, как профессиональный шаблон для петель, и не подойдёт при потоковом изготовлении. Зато при его применении отлично можно сэкономить на разовой работе.

Набор фрез для переплета

В продаже имеются и фрезы, которые работают только в комплекте, а по одиночке они бесполезны. При покупке такого набора следует учитывать, что заточка на всех насадках выполняется синхронизировано. Поэтому они надежно дополняют друг друга при работе.

К примеру, при использовании комплекта фрез для переплёта можно создать надёжное соединение без щелей. Ещё более универсальным такой набор делает возможность использовать наборные фрезы. Для них на одной оси закрепляют несколько насадок, скомбинировав их расположение. Сделать своими руками такой комплект вряд ли получится, поэтому лучше приобрести его в магазине.

Приспособления для фрезера и комплекты насадок легко приобрести в магазине, но можно сделать их и своими руками. С их помощью выполняют различные операции без использования фрезеровочного станка. Пригодится такая возможность людям, работающим в квартире и не имеющим лишнего свободного пространства. С использованием дополнительных приспособлений можно создать мастерскую на балконе, только нельзя забывать о необходимости отведения мусора и пыли.

стол, шипорезка, копировальная втулка, направляющие

Применение различных приспособлений для ручного фрезера значительно расширяет возможности данного агрегата, а также повышает комфортность и безопасность при работе с ним. В продаже существуют уже готовые модели устройств, предназначенных для использования в паре с фрезером, но, как правило, они стоят дорого. Поэтому многие мастера предпочитают сделать приспособления для данного агрегата своими руками.

Стол для ручного фрезера

Если закрепить ручной фрезер особым способом под столом, то получится универсальный столярный станок, позволяющий производить точную и быструю обработку длинных и коротких заготовок из дерева. Чтобы изготовить стол для фрезера своими руками, сначала нужно подготовить необходимые детали для сборки всей конструкции. На рисунке ниже показана карта раскроя, на которой расположены все детали будущего фрезерного стола. Вырезаются они с помощью циркулярки или форматно-раскроечного станка.

Приспособление можно изготовить из фанеры, ЛДСП или МДФ. На карте раскроя указана толщина материала 19 мм, но это не обязательное условие. Стол также можно собрать из плит толщиной 16 или 18 мм. Конечно же, для изготовления столешницы лучше использовать ламинированные или покрытые пластиком листовые материалы, которые будут позволять легко скользить заготовке по поверхности.

Также следует учесть, что данный самодельный столик предназначен для установки на козлы. Если вам нужен настольный вариант, то царги (5) нужно делать намного шире, чем 150 мм. Их ширина должна быть немного большей, чем высота аппарата, чтобы он мог разместиться под столешницей.

Если детали стола будут выпилены из фанеры или МДФ, то их торцы следует отшлифовать. Торцы деталей, изготовленных из ЛДСП, потребуется покрыть меламиновой кромкой, используя обыкновенный утюг.

Изготовление столешницы

Установка фрезера в стол может производиться как с использованием монтажной планки, так и без нее. Подготовка столешницы для прямого крепления к ней агрегата происходит следующим образом.

1. Поскольку основная плита имеет длину 900 мм, то ее центр будет находиться в 450 мм от края. Поставьте в этом месте точку и с помощью угольника проведите линию.
2. Отсоедините от подошвы аппарата накладку из пластика.
3. Найдите середину среза на накладке и проведите линию через центр подошвы, используя угольник.
4. Расположите накладку на центральную линию основной плиты так, чтобы с ней совпал центр подошвы, и отметьте карандашом центр будущего отверстия в столешнице.

5. Далее, следует сделать разметку под монтажные винты.

6. Просверлите отверстия, через которые агрегат будет крепиться к столу. Обязательно раззенкуйте их, чтобы шляпки винтов были немного углублены в столешницу.
7. Просверлите центральное отверстие диаметром 38 мм.
8. На следующем этапе следует сделать параллельный упор. С помощью электролобзика или фрезера проделайте полукруглые вырезы на передней стенке упора, а также на его основании.
9. Прикрутите косынки к упорам. Ниже предоставлен чертеж, на котором указаны все отступы для размещения косынок.

10. К нижней части столешницы прикрутите соединительные планки.

11. Соберите фрезерный станок, используя схему, предоставленную ниже.


Крепление агрегата с помощью монтажной пластины

При установке аппарата на основную плиту ее толщина значительно уменьшает вылет фрезы. Поэтому для установки агрегата на толстые столешницы принято использовать более тонкие монтажные пластины из прочных материалов (стали, дюралюминия, поликарбоната, гетинакса или стеклотекстолита). Изготавливается пластина следующим образом.

1. Из листа, например, текстолита, вырежьте квадратную заготовку 300 х 300 мм.
2. Сверху пластины закрепите пластмассовую накладку, снятую с подошвы фрезера.
3. Подберите сверло, соответствующее диаметру крепежных винтов, и просверлите в пластине отверстия, используя пластиковую накладку в качестве шаблона.

4. Уложите пластину на столешницу и обведите ее карандашом. После этого внутри полученного контура нарисуйте квадрат со срезанными углами, как показано на следующем рисунке.

5. Эту фигуру со скошенными углами необходимо вырезать лобзиком, предварительно просверлив в ней отверстие для входа пилы.
6. После вырезания внутренней части вокруг внешнего контура следует закрепить планки, используя струбцины. Они будут служить шаблоном для обкаточной фрезы. Толщина планок должна быть достаточной для того, чтобы при установке глубины обработки упорный подшипник фрезы находился в зоне кромки направляющих.

7. Для фрезеровки углубления закрепите в цанге агрегата обкаточную фрезу с верхним подшипником.

8. Установите глубину обработки. Она должна равняться толщине пластины, предназначенной для монтажа агрегата.
9. Профрезеруйте данный участок столешницы по установленному шаблону в несколько проходов.
10. Уложите пластину в проделанное углубление. Она должна быть заподлицо с поверхностью основной плиты. Если пластина немного выступает, то прибавьте еще немного глубины погружения с помощью микрометрического винта и сделайте повторный проход фрезой.
11. По углам выборки разметьте и просверлите отверстия для крепежа пластины.

12. Уложите монтажную пластину в подготовленное посадочное место и, придерживая ее, переверните столешницу. После чего просверлите в пластине отверстия под крепеж. Чтобы спрятать шляпки болтов, прозенкуйте отверстия на лицевой стороне накладки.
13. Также все отверстия с обратной стороны столешницы, предназначенные для закрепления пластины, следует расширить под посадку самоконтрящихся гаек сверлом с диаметром 11 мм. Гайки нужно посадить в полученные отверстия на эпоксидный клей (для выравнивания можно вкрутить в них болты).

Усовершенствование упора

Параллельный упор можно доработать, чтобы настройка фрезерного стола происходила более удобно и быстро: для этого нужно врезать в столешницу С-образные направляющие. Профиль может быть из алюминия. Для врезки используется прямая пазовая фреза. Профиль укладывается в подготовленный паз и прикручивается шурупами.

Далее, следует подобрать болты с шестигранной шляпкой такого размера, чтобы она могла входить в С-образный профиль и не проворачиваться в нем. Просверлите 2 отверстия в основании параллельного упора, соответствующие диаметру болта.

Также следует врезать С-образный профиль и в переднюю планку упора для закрепления на ней различных прижимов и защитных кожухов.

Прикручивается упор к столешнице с помощью гаек-барашков.

На задней стороне упора можно сделать камеру для подключения пылесоса. Для этого достаточно вырезать из фанеры квадрат, просверлить в нем отверстие под патрубок пылесоса и прикрутить получившуюся крышку к косынкам.

Также к упору можно добавить предохранительный щиток, изготовленный из МДФ или ЛДСП и небольшого прямоугольника из оргстекла. Для выборки пазов можно использовать лобзик либо фрезер с установленной пазовой фрезой.

Чтобы была возможность обрабатывать мелкие детали, необходимо изготовить фиксаторы и прижимы из фанеры или МДФ.

Прижим-гребенка изготавливается на циркулярке с шагом между пропилами 2 мм.

При желании, можно изготовить фрезерный стол с ящиками для инструмента.

Изготовление основания стола

Если требуется из ручного фрезера сделать стационарный станок, то без изготовления прочного основания не обойтись. Ниже приведена карта раскроя с нанесенными на ней деталями, которые потребуются для сборки основания стола. Размеры деталей потребуется подкорректировать, если использовать листовой материал другой толщины.

Все детали стола для ручного фрезера собираются с помощью конфирматов. Для удобства передвижения стола к его днищу можно прикрепить ролики. Если немного расширить данный стол и прикрепить в свободной его части дисковую ручную пилу, то получится универсальный стол для фрезера и циркулярки.

Чтобы станок занимал меньше места, его можно сделать по принципу стола-книжки с опускающимися с обеих сторон столешницами.



Самодельные приспособления для фрезера

Для расширения функциональных возможностей данного агрегата в продаже имеются достаточно дорогостоящие приспособления. Но владельцы фрезеров в целях экономии средств стараются изготавливать различные приспособы своими руками, которые работают не хуже заводских.

Шипорезка

Простая шипорезка для фрезера изготавливается из двух кусков фанеры и пары мебельных телескопических направляющих. Фрезер устанавливается на площадке, имеющей отверстие для инструмента. Площадка крепится к верстаку под углом (для более удобного позиционирования оснастки по высоте), как показано на фото ниже.

Итак, шипорезное приспособление изготавливается в следующем порядке.

1. Вырежьте из фанеры 2 площадки одинаковых размеров. Размер приспособы может быть любой.
2. Расположите по краям первой площадки две телескопических направляющих параллельно друг другу и прикрутите их шурупами.

3. Для более точного позиционирования направляющих можно между ними прикрутить две одинаковые по длине планки.

4. Следует выдвинуть ответные планки и подложить под них вторую площадку вровень с первой. Поставьте карандашом на второй площадке точки сквозь планку, после чего проведите через них линию.
5. Выньте из направляющих ответные планки, нажав на пластмассовые “усики”, расположенные на их обратной стороне.
6. Уложите на площадку с разметкой ответные планки так, чтобы линия проходила через центр отверстий для крепежа, и прикрутите их шурупами.

7. Аккуратно совместите 2 направляющих и задвиньте их (вы должны услышать щелчок). Если вы вставите деталь с перекосом, то сломаете телескопы, и из них высыпятся шарики.

8. Между вертикальным упором с агрегатом и подвижным столиком необходимо выдержать определенное расстояние. Делается это для того, чтобы при опускании фрезы она не задевала площадку стола. Поскольку в данном случае максимальный вылет фрезы будет около 25 мм, то можно временно проложить между столиком и упором планку такой же ширины, то есть 25 мм. Планка позволит разместить конструкцию параллельно вертикальному упору
   .
9. На следующем этапе, придерживая приспособу, просверлите 2 отверстия под шканты. Они позволят быстро позиционировать шипорезку на верстаке. Когда отверстия будут готовы, вставьте в них пару шкантов. Теперь можно убрать планку, проложенную между упором и приспособлением.

10. Теперь, когда подвижный столик закреплен, на верхней его площадке необходимо установить вертикальный упор, как показано на следующем рисунке. Для жесткости упор подпирается двумя косынками.

11. Когда все элементы шипорезки будут закреплены, можно приступить к испытаниям. Положите заготовку на столик приспособления и прижмите ее к упору. Установите необходимую высоту фрезы, включите агрегат и профрезеруйте заготовку.

12. После первого прохода переверните заготовку на 180 градусов и повторите обработку.

13. Поверните заготовку на 90 градусов, поставив ее на кромку, и снова повторите операцию.

14. Поверните деталь на 180 градусов и проведите окончательную обработку шипа.


В результате у вас получится ровный и качественный шип.

Меняя высоту фрезы относительно площадки шипорезки, можно получать шипы различной толщины.

Копировальная втулка

Если в комплектации к вашему фрезеру не было копировальной втулки, то ее можно изготовить буквально за 30 мин из подручных средств. Для самоделки понадобится металлическая или дюралюминиевая шайба, которую можно изготовить из листового металла, и водопроводный резьбовой удлинитель.

Копировальная втулка изготавливается следующим способом.

1. Подберите подходящую под резьбу удлинителя гайку и разрежьте ее с помощью болгарки так, чтобы получилось тонкое кольцо. После этого выровняйте его на точильном станке.

2. Необходимо изготовить круглую площадку для втулки из листового металла или алюминия толщиной 2 мм. В зависимости от модели агрегата, отверстие в его подошве может иметь различную форму. В данном случае площадка должна иметь срезы по бокам, которые стачиваются на точильном станке.

3. Сточив шайбу с двух сторон, разместите ее на подошве агрегата.

4. Поставьте агрегат, не снимая шайбу, вертикально и наметьте карандашом места для крепежа сквозь отверстия в подошве аппарата.

5. Места, отмеченные карандашом, необходимо накернить для точного позиционирования сверла.

6. Сначала просверлите отверстия тонким сверлом, а затем уже сверлом, соответствующим диаметру крепежного болта.

7. Оденьте шайбу на резьбовой удлинитель и закрутите кольцо-гайку. Зажмите деталь в тиски и обрежьте лишнюю резьбу вровень с гайкой при помощи болгарки.

8. Зажмите деталь в тисках другой стороной и немного укоротите ее.

9. Выровняйте деталь на шлифовальном круге, вставьте в подошву аппарата и закрепите ее винтами. Гайка-кольцо должна быть чуть ниже подошвы агрегата.


Направляющие для работы с фрезером

Если требуется выбрать очень длинный паз в заготовке, то понадобится приспособление для фрезера, которое называется шиной. Готовые металлические шины можно купить в специализированных магазинах. Но их также легко изготовить своими руками из пластика, фанеры или МДФ.

Толщина материала должна быть около 10 мм, чтобы детали можно было стянуть шурупами.

Направляющая для агрегата делается очень просто.

1. Нарежьте на циркулярке три полосы. Одну широкую, порядка 200 мм, и 2 узкие – 140 и 40 мм каждая.
2. Также изготовьте небольшую планку из того же материала, длиной около 300 мм и шириной 20 мм.
3. Положите на широкую полосу деталь шириной 140 мм, выровняйте ее по краю и скрутите обе детали шурупами.
4. Положите сверху широкой полосы, напротив прикрученной детали, узкую полосу шириной 40 мм. Для точного позиционирования проложите между верхними деталями планку шириной 20 мм и прикрутите узкую полосу шурупами к нижней детали. Таким образом, получится длинная шина с пазом шириной 20 мм.
5. Возьмите планку шириной 20 мм и прикрутите ее к подошве аппарата, как показано на следующем фото. Для выборки паза подбирается прямая или фигурная пазовая фреза и закрепляется в цанге аппарата.

Когда все приспособления будут подготовлены, выполните следующие действия. Положите на верстак заготовку, которую необходимо обработать по всей длине, расположите на ней шину, закрепив струбцинами. Вставьте планку, прикрепленную к подошве фрезера в паз направляющей. Запустите агрегат и профрезеруйте заготовку по всей длине.

Если требуется выбрать глубокий паз, то обработка происходит в несколько заходов, чтобы оснастка погружалась в заготовку постепенно.

Приспособления для фрезера по дереву, сделанные своими руками: упоры, шаблоны, направляющие шины

Фрезер для аккуратной работы требует вспомогательных устройств, в то же время комплект аппарата при продаже включает ограниченный набор таких предметов.

Рынок дополнений к фрезерным устройствам простирается от транспортира до многочисленных насадок. Пользователь, которому этого недостаточно, может сделать подсобные приспособления самостоятельно.

Не забудь поделиться с друзьями!

Содержание статьи

Параллельный упор

Полезные приспособления для фрезера по дереву составляют довольно длинный список. Многие владельцы инструмента в состоянии сделать их из подручных материалов или, если это удобнее, попросту купить отдельно.

Одно из таких приспособлений – параллельный упор. Это компонент базового набора любого фрезера, и хозяину инструмента не придётся изготовлять упор самому. Нужен он для прямого следования фрезы вдоль поверхности базы, которой может служить ровный край детали или верстака.

Упор позволяет обрабатывать кромки и пазы, накрепко фиксируя деталь.

Состоит это полезное дополнение к фрезерному инструменту из следующих частей:

• входящие в выемки на фрезере штанги;
• винтовой крепёж, затягивающий их в нужной позиции;
• настроечный винт для мелкой регулировки расстояния оси фрезы от края;
• опорная часть, которая удерживает конструкцию на базе.

Чтобы привести упор для фрезера по дереву в готовность, надо, чтобы штанги заняли положение в выемках на корпусе инструмента и были затянуты стопором. Ослабив затяжку стопора, настроечным винтом можно при необходимости сделать мелкую регулировку.

С небольшим добавлением параллельный упор позволяет делать, помимо прямых резов, и более сложные. Добавление это представляет собой деревянный брусок с одной ровной стороной. Другая сторона имеет угловатую или круглую выемку. Брусок вставляется между опорной частью и кромкой материала, имеющей изогнутую форму.

Брусок соприкасается с опорой своим ровным краем. Сторона, где выемка, находится в контакте с изогнутой базой. Манипулировать инструментом с таким приспособлением следует предельно внимательно, так как брусок вносит элемент неустойчивости.

Направляющая шина

Имея схожее назначение с параллельным упором, шина ответственна за аккуратный ход фрезы по прямой. Время, затраченное на работу, за счёт применения шины заметно сокращается. Она также позволяет направлять инструмент на столе под любым углом к краю.

Обратите внимание! Закрепить шину на столешнице или материале можно струбцинами.

Некоторые шины серийного производства имеют в комплекте отдельный компонент – башмак. Он соединяется с фрезером штангами и, проходя по шине, двигает фрезерную головку по заданной траектории.

Лучше всего шина сочетается с инструментом, чья база стоит на выдвижных ножках. Это позволяет устранить разность высоты между шиной и фрезером.

Бывает, функциональность шин, выпускаемых серийно, не подходит пользователю. Можно всегда создать индивидуальный вариант направляющих для фрезера своими руками. Самый элементарный представляет собой длинный ровный брус, – проще говоря, линейку. Мастеру нужно только обеспечить её креплениями, и шина, по сути, готова. Для изготовления простого приспособления даже не требуется чертёж.

Конечно, такая самодельная версия не будет отличаться устойчивостью. Более стабильным в работе окажется сочетание фанерной основы с прибитой к ней доской. Край фрезерной базы будет упираться в доску, а край основы обозначит зону обработки. Такая конструкция применяется в случае использования фрез одинакового диаметра.

Другой вариант работает, когда фрезы по дереву могут быть разного размера. Здесь доска, выступающая линейкой, не прибита к основе, а укреплена зажимами. Благодаря этому она может корректировать расстояние от рабочей зоны соответственно диаметру фрезы.

Шаблоны и копировальная втулка

Копировальное кольцо – это круг с выступом, скользящим по шаблону, гарантирующим точность обработки. Кольцо может прикручиваться к основанию фрезера или закрепляться усиками. Диаметр приспособления подбирается с таким расчётом, чтобы оно не соприкасалось с рабочей частью инструмента.

Кольцевой шаблон фиксируется на обрабатываемом материале, крепко прилегая к столешнице. Надёжный прижим обеспечивается двусторонним скотчем и струбцинами. Закончив деталь, нужно убедиться, что втулка при работе плотно проходила по краю шаблона.

Сделанный своими руками шаблон для фрезера найдёт применение и для обработки углов детали, когда необходимо, чтобы они были круглыми. В зависимости от расположения и габаритов шаблона, радиусный размер закругления может быть любым.

В шаблонную конструкцию зачастую включаются подшипники либо кольца. Если это кольцо, то его следует подбирать соответственно размеру фрезы. При разнице в диаметрах необходимо добавить в конструкцию шаблона упоры, с помощью которых можно будет сдвинуть приспособление от кромки детали.

Среди вспомогательных устройств для фрезера самые гибкие шаблоны, кроме обработки краёв материала, позволяют также выпиливать сложные пазы. Специальная компоновка аксессуара даёт возможность эффективно создавать выемки под дверные петли. С помощью шаблона можно даже проводить фрезером декоративную работу, например вырезать деревянные узоры.

Циркуль

Этот вспомогательный инструмент предназначен для создания круглых и овальных вырезов. В схему базового циркуля входит штанга с штифтовым креплением на конце. Вставив крепление в дырку по центру круга, по которому делается паз, можно менять размер круга простым смещением штанги.

Обратите внимание! Удобство и надёжность конструкции повышает добавление второй штанги.

Существуют разные подсобные элементы, работающие на циркульном принципе. Они дают преимущество в создании разного радиуса круговых пазов. Обязательный компонент таких вспомогательных устройств – штифт с винтом для регулировки длины радиуса.

Если вырезается отверстие малого размера, циркульная конструкция должна быть приспособлена для крепления на основании фрезера. Штифт при обработке детали находится непосредственно под инструментом.

Фрезер по дереву, помимо круглых, способен вырезать и эллиптические отверстия. Приспособление для этого можно собрать своими руками из следующих частей:

• база с фиксацией на материале из винтов или присосок;
• перемещаемые на скрещивающихся направляющих башмаки – 2 шт.;
• штанги для монтажа – 2 шт.;
• кронштейн для соединения конструкции с инструментом.

Скрепляющий кронштейн благодаря предназначенным для этого пазам позволяет станине конструкции находиться в той же плоскости, что и основа фрезера. Резка круглых проёмов идёт с использованием одного башмака. Если отверстие нужно овальное – задействуются оба. Подобная вспомогательная конструкция даёт возможность выполнять отверстия точнее и быстрее других инструментов, таких как ленточная пила или лобзик.

Для пазов на узких поверхностях

Выемки под замки или дверные петли можно выполнить и дрелью с долотом, но фрезер для этого подходит значительно лучше. Нужно только оснастить инструмент определённым приспособлением. Состоит оно из плоской пластины, которая крепится на основании устройства. Форма пластины может быть округлой или прямоугольной. На ней делаются 2 штыря, обеспечивающих ровный ход инструмента во время работы.

Главный параметр, которого необходимо придерживаться при изготовлении такого элемента, – ось каждого штыря должна быть на той же линии, что и центр фрезы. С условием соблюдения этого параметра паз будет вырезан именно в середине обрабатываемой детали безотносительно толщины. При необходимости смещения паза вправо или влево на соответствующий штырь надевается втулка такого размера, который нужен для желаемого сдвига.

Используя эту конструкцию, фрезер ведётся с плотным прижатием штырей к обеим сторонам заготовки.

Такой же эффект достигается, если использовать с фрезером два параллельных упора.

Даже одного упора может быть достаточно. Нужно укрепить заготовку между двух поверхностей, например досок, так, чтобы все три элемента находились в одной плоскости. Проблема недостаточной ширины детали в этом случае устраняется.

Когда часто приходится работать с узкими поверхностями, неплохим решением будет соорудить специальный стол из двух половин. Зажимая материал между ними, мастер легко добьётся эффекта одной плоскости.

Тела вращения

В работе с заготовками круглого сечения, такими как столбы или балясины, составляется конструкция из рамки, внутрь которой помещается деталь, каретки под фрезер и поворотного диска. Деталь вставляется в раму, надёжно фиксируется, после чего каретка с инструментом выдвигается на участок для обработки. Положение детали в раме можно изменять посредством поворотного диска.

Эта же рама с фрезером в каретке может служить как токарный станок. Всего лишь нужно поворачивать диск с одновременной работой фрезера, едущего по направляющим. Делать это может помощник мастера или подсоединённая к диску дрель.

Шипорезные приспособления

Такие приспособления обеспечивают создание соединений на основе шипов. Требующие высокой точности обработки материала подобные профили легко выполняются фрезером.

Используя ручной фрезер, мастер подводит его к материалу свободно. Следовательно, материал нуждается в надёжном креплении для безошибочной шипорезки.

Такие условия может создать простое устройство, сделанное из следующих деталей:

• жёстко фиксированные направляющие, нижние верхние и боковые;
• планка с одной степенью свободы, которая будет ограничивать выборку.

Параметры частей зависят от конкретного инструмента, под который будет собираться устройство. Порядок сборки следующий.

По краям фанерного основания устанавливаются равного размера вертикальные рёбра с вырезами по центру. К этим рёбрам крепятся рельсы, на которых станет двигаться инструмент. Для безопасности движения фрезера на рельсах они запираются ограничителями, которыми могут служить простые деревянные рейки.

К фанерной основе присоединяется подвижная часть – регулятор выборки края детали. Фиксатором может быть барашковый винт либо иное крепление на выбор мастера.

Независимо от производителя, ручной фрезер с добавлением такого сооружения способен легко обеспечить вырезание простого шипового профиля.

Ещё одно средство для производства шипов – кондуктор. Составляют его основание, упоры и подвижная часть в виде салазок. Приступают к его изготовлению и использованию уже опытные пользователи для очень мелкой и точной работы.

Скрытые возможности

Перечисленный кейс подсобных средств может показаться излишним, когда мастер выполняет фрезером только простейшие операции. Но если взглянуть на этот инструмент под углом его потенциальных возможностей, то перед пользователем возникает целый ряд направлений.

Те работы, которые мастер и не думал, что он может проводить, оказываются вполне доступны – стоит только соорудить несколько вспомогательных конструкций. Словно это не простой ручной фрезер, а координатный станок с ЧПУ.

список вспомогательных устройств, как собрать своими руками

Изготовление деревянных изделий в домашних условиях — это хороший бизнес, но для начала необходимо купить специализированные материалы и технику. Фрезерный станок — это электроинструмент, без которого обработать дерево трудно, особенно если в наличии нет комплекса фрез, позволяющих создавать разнообразную и многофункциональную продукцию. Важно подобрать правильную модель, которая будет укомплектована всеми приспособлениями.

Помощник для ручного фреза

В самостоятельной сборке фреза нет ничего сложного, если следовать пошаговой инструкции. Кроме того, даже у начинающего мастера получится снабдить механизм всеми необходимыми функциями и вспомогательными системами. Например, удерживающей системой, без которой невозможно будет работать. Перемещение вращающейся фрезы хаотично во время процесса обработки деревянных деталей, что и приводит к возникновению сильной вибрации, которую не сможет компенсировать мастер даже с отличной физической подготовкой. За крепкую установку аппарата отвечают фиксирующие и направляющие устройства, устанавливаемые дополнительно.

При покупке этого оборудования все направляющие и фиксирующие элементы входят в его комплекс, но они выполняют лишь простые рабочие движения, которых недостаточно для качественной и красивой обработки деревянных изделий. Для сложных процессов работы требуется покупка дополнительных удерживающих шаблонов, которые стоят огромных денег, но легко сделать такие приспособления фрезера по дереву своими руками.

Многие специалисты предпочитают при сборке удерживающей системы использовать чертежи, но это неправильно. Лучше изначально разобраться в конструкции станка и провести самостоятельные расчёты, которые будут удовлетворять всем необходимым требованиям. При этом эффективность и надёжность таких конструкций будет лучше, и это не говоря уже о знании конструкции, которую мастер в любое время сможет самостоятельно починить.

Существует большое разнообразие приспособлений, увеличивающих функциональность фрезерного станка. Из них выделяют:

• параллельный упор;
• направляющую шину;
• циркуль;
• копировальную втулку;
• шаблоны;
• насадки.

Направляющая шина

Имея схожее назначение с параллельным упором, шина ответственна за аккуратный ход фрезы по прямой. Время, затраченное на работу, за счёт применения шины заметно сокращается. Она также позволяет направлять инструмент на столе под любым углом к краю.

Обратите внимание! Закрепить шину на столешнице или материале можно струбцинами.

Некоторые шины серийного производства имеют в комплекте отдельный компонент – башмак. Он соединяется с фрезером штангами и, проходя по шине, двигает фрезерную головку по заданной траектории.

Лучше всего шина сочетается с инструментом, чья база стоит на выдвижных ножках. Это позволяет устранить разность высоты между шиной и фрезером.

Бывает, функциональность шин, выпускаемых серийно, не подходит пользователю. Можно всегда создать индивидуальный вариант направляющих для фрезера своими руками. Самый элементарный представляет собой длинный ровный брус, – проще говоря, линейку. Мастеру нужно только обеспечить её креплениями, и шина, по сути, готова. Для изготовления простого приспособления даже не требуется чертёж.

Конечно, такая самодельная версия не будет отличаться устойчивостью. Более стабильным в работе окажется сочетание фанерной основы с прибитой к ней доской. Край фрезерной базы будет упираться в доску, а край основы обозначит зону обработки. Такая конструкция применяется в случае использования фрез одинакового диаметра.

Другой вариант работает, когда фрезы по дереву могут быть разного размера. Здесь доска, выступающая линейкой, не прибита к основе, а укреплена зажимами. Благодаря этому она может корректировать расстояние от рабочей зоны соответственно диаметру фрезы.

Шаблоны и копировальная втулка

Копировальное кольцо – это круг с выступом, скользящим по шаблону, гарантирующим точность обработки. Кольцо может прикручиваться к основанию фрезера или закрепляться усиками. Диаметр приспособления подбирается с таким расчётом, чтобы оно не соприкасалось с рабочей частью инструмента.

Кольцевой шаблон фиксируется на обрабатываемом материале, крепко прилегая к столешнице. Надёжный прижим обеспечивается двусторонним скотчем и струбцинами. Закончив деталь, нужно убедиться, что втулка при работе плотно проходила по краю шаблона.

Сделанный своими руками шаблон для фрезера найдёт применение и для обработки углов детали, когда необходимо, чтобы они были круглыми. В зависимости от расположения и габаритов шаблона, радиусный размер закругления может быть любым.

В шаблонную конструкцию зачастую включаются подшипники либо кольца. Если это кольцо, то его следует подбирать соответственно размеру фрезы. При разнице в диаметрах необходимо добавить в конструкцию шаблона упоры, с помощью которых можно будет сдвинуть приспособление от кромки детали.

Среди вспомогательных устройств для фрезера самые гибкие шаблоны, кроме обработки краёв материала, позволяют также выпиливать сложные пазы. Специальная компоновка аксессуара даёт возможность эффективно создавать выемки под дверные петли. С помощью шаблона можно даже проводить фрезером декоративную работу, например вырезать деревянные узоры.

Циркуль

Этот вспомогательный инструмент предназначен для создания круглых и овальных вырезов. В схему базового циркуля входит штанга с штифтовым креплением на конце. Вставив крепление в дырку по центру круга, по которому делается паз, можно менять размер круга простым смещением штанги.

Обратите внимание! Удобство и надёжность конструкции повышает добавление второй штанги.

Существуют разные подсобные элементы, работающие на циркульном принципе. Они дают преимущество в создании разного радиуса круговых пазов. Обязательный компонент таких вспомогательных устройств – штифт с винтом для регулировки длины радиуса.

Если вырезается отверстие малого размера, циркульная конструкция должна быть приспособлена для крепления на основании фрезера. Штифт при обработке детали находится непосредственно под инструментом.

Фрезер по дереву, помимо круглых, способен вырезать и эллиптические отверстия. Приспособление для этого можно собрать своими руками из следующих частей:

• база с фиксацией на материале из винтов или присосок;
• перемещаемые на скрещивающихся направляющих башмаки – 2 шт.;
• штанги для монтажа – 2 шт.;
• кронштейн для соединения конструкции с инструментом.

Скрепляющий кронштейн благодаря предназначенным для этого пазам позволяет станине конструкции находиться в той же плоскости, что и основа фрезера. Резка круглых проёмов идёт с использованием одного башмака. Если отверстие нужно овальное – задействуются оба. Подобная вспомогательная конструкция даёт возможность выполнять отверстия точнее и быстрее других инструментов, таких как ленточная пила или лобзик.

Для пазов на узких поверхностях

Выемки под замки или дверные петли можно выполнить и дрелью с долотом, но фрезер для этого подходит значительно лучше. Нужно только оснастить инструмент определённым приспособлением. Состоит оно из плоской пластины, которая крепится на основании устройства. Форма пластины может быть округлой или прямоугольной. На ней делаются 2 штыря, обеспечивающих ровный ход инструмента во время работы.

Главный параметр, которого необходимо придерживаться при изготовлении такого элемента, – ось каждого штыря должна быть на той же линии, что и центр фрезы. С условием соблюдения этого параметра паз будет вырезан именно в середине обрабатываемой детали безотносительно толщины. При необходимости смещения паза вправо или влево на соответствующий штырь надевается втулка такого размера, который нужен для желаемого сдвига.

Используя эту конструкцию, фрезер ведётся с плотным прижатием штырей к обеим сторонам заготовки.

Такой же эффект достигается, если использовать с фрезером два параллельных упора.

Даже одного упора может быть достаточно. Нужно укрепить заготовку между двух поверхностей, например досок, так, чтобы все три элемента находились в одной плоскости. Проблема недостаточной ширины детали в этом случае устраняется.

Когда часто приходится работать с узкими поверхностями, неплохим решением будет соорудить специальный стол из двух половин. Зажимая материал между ними, мастер легко добьётся эффекта одной плоскости.

Тела вращения

В работе с заготовками круглого сечения, такими как столбы или балясины, составляется конструкция из рамки, внутрь которой помещается деталь, каретки под фрезер и поворотного диска. Деталь вставляется в раму, надёжно фиксируется, после чего каретка с инструментом выдвигается на участок для обработки. Положение детали в раме можно изменять посредством поворотного диска.

Эта же рама с фрезером в каретке может служить как токарный станок. Всего лишь нужно поворачивать диск с одновременной работой фрезера, едущего по направляющим. Делать это может помощник мастера или подсоединённая к диску дрель.

Шипорезные приспособления

Такие приспособления обеспечивают создание соединений на основе шипов. Требующие высокой точности обработки материала подобные профили легко выполняются фрезером.

Используя ручной фрезер, мастер подводит его к материалу свободно. Следовательно, материал нуждается в надёжном креплении для безошибочной шипорезки.

Такие условия может создать простое устройство, сделанное из следующих деталей:

• жёстко фиксированные направляющие, нижние верхние и боковые;
• планка с одной степенью свободы, которая будет ограничивать выборку.

Параметры частей зависят от конкретного инструмента, под который будет собираться устройство. Порядок сборки следующий.

По краям фанерного основания устанавливаются равного размера вертикальные рёбра с вырезами по центру. К этим рёбрам крепятся рельсы, на которых станет двигаться инструмент. Для безопасности движения фрезера на рельсах они запираются ограничителями, которыми могут служить простые деревянные рейки.

К фанерной основе присоединяется подвижная часть – регулятор выборки края детали. Фиксатором может быть барашковый винт либо иное крепление на выбор мастера.

Независимо от производителя, ручной фрезер с добавлением такого сооружения способен легко обеспечить вырезание простого шипового профиля.

Ещё одно средство для производства шипов – кондуктор. Составляют его основание, упоры и подвижная часть в виде салазок. Приступают к его изготовлению и использованию уже опытные пользователи для очень мелкой и точной работы.

Скрытые возможности

Перечисленный кейс подсобных средств может показаться излишним, когда мастер выполняет фрезером только простейшие операции. Но если взглянуть на этот инструмент под углом его потенциальных возможностей, то перед пользователем возникает целый ряд направлений.

Те работы, которые мастер и не думал, что он может проводить, оказываются вполне доступны – стоит только соорудить несколько вспомогательных конструкций. Словно это не простой ручной фрезер, а координатный станок с ЧПУ.

список вспомогательных устройств, как собрать своими руками

Изготовление деревянных изделий в домашних условиях — это хороший бизнес, но для начала необходимо купить специализированные материалы и технику. Фрезерный станок — это электроинструмент, без которого обработать дерево трудно, особенно если в наличии нет комплекса фрез, позволяющих создавать разнообразную и многофункциональную продукцию. Важно подобрать правильную модель, которая будет укомплектована всеми приспособлениями.

Помощник для ручного фреза

В самостоятельной сборке фреза нет ничего сложного, если следовать пошаговой инструкции. Кроме того, даже у начинающего мастера получится снабдить механизм всеми необходимыми функциями и вспомогательными системами. Например, удерживающей системой, без которой невозможно будет работать. Перемещение вращающейся фрезы хаотично во время процесса обработки деревянных деталей, что и приводит к возникновению сильной вибрации, которую не сможет компенсировать мастер даже с отличной физической подготовкой. За крепкую установку аппарата отвечают фиксирующие и направляющие устройства, устанавливаемые дополнительно.

При покупке этого оборудования все направляющие и фиксирующие элементы входят в его комплекс, но они выполняют лишь простые рабочие движения, которых недостаточно для качественной и красивой обработки деревянных изделий. Для сложных процессов работы требуется покупка дополнительных удерживающих шаблонов, которые стоят огромных денег, но легко сделать такие приспособления фрезера по дереву своими руками.

Многие специалисты предпочитают при сборке удерживающей системы использовать чертежи, но это неправильно. Лучше изначально разобраться в конструкции станка и провести самостоятельные расчёты, которые будут удовлетворять всем необходимым требованиям. При этом эффективность и надёжность таких конструкций будет лучше, и это не говоря уже о знании конструкции, которую мастер в любое время сможет самостоятельно починить.

Существует большое разнообразие приспособлений, увеличивающих функциональность фрезерного станка. Из них выделяют:

• параллельный упор;
• направляющую шину;
• циркуль;
• копировальную втулку;
• шаблоны;
• насадки.

Параллельный упор

Конструкция параллельного упора для фрезерного стола самая простая из всех типов удерживающих систем. Сделать её своими руками не составит труда, если предварительно разобраться в принципе её работы.

Для начала подбирают предмет, который будет служить упором. Это может быть продолговатое изделие, которое легко соединится с фиксируемой штангой. Дальше выбирают направляющую плоскость, вдоль которой постоянно движется фрезер. В некоторых случаях вместо направляющего элемента выбирают ровную боковую сторону обрабатываемой детали. Эта деталь должна быть гладкой и ровной для свободного скольжения вдоль неё.

Для нормального движения фрезы с помощью направляющей заготовки, в ней предварительно проделывается контрольный паз и замеряется расстояние от края до нулевой отметки. Упор в итоге легко передвигать по штанге, выставляя любое приемлемое расстояние, но важно помнить, что при работе с двумя штангами их нужно фиксировать одновременно.

Параллельный упор — это уникальное приспособление, которое отлично подходит для обработки кромок, выбора четверти или фрезерования пазов. С его помощью производят нарезку заготовок по заложенной в настройки ширине или обрабатывают детали округлой формы. Для обработки изделий с закруглённой поверхностью устанавливается между упором и торцом заготовки специальная прокладка с тупым углом. Такое устройство полезнее электролобзика, который в процессе работы создаёт много дефектов и брака. Например, срез при распиливании по ширине электролобзиком деревянных заготовок получается кривым.

Направляющая шина

Принцип работы направляющей шины аналогичен упорному кондуктору, но есть существенные различия, которые делают этот механизм более предпочтительным для работы. Параллельный упор выполняет только направленные движения, в отличие от шины, которая позволяет выбирать угол для обработки деревянных изделий.

Добиться возможности выбирать угол движения фрезы получается при помощи установки струбцины или присосок. Изготовить такой вариант самостоятельно легко, используя уголки подходящего размера или профиль. Например, в качестве основы отлично подойдёт старый карниз для штор. В этом деле главное — создать условия для свободного движения каретки в направляющую сторону и устойчиво зафиксировать её путём использования двух штанг, а не одной. Иногда ширина заготовок превышает параметры штанги параллельного упора и поэтому использование направляющей шины это лучший вариант.

Если необходимы работы, требующие фрезеровки пазов по ломаной линии или обрезку кромки с кривой траекторией, то направляющая шина с этим легко справиться. Для такой работы необходимо остановить фрезер на точке излома, ослабить крепление направляющей и повернуть шину в сторону на заданный угол. Фреза в процессе изменения угла остаётся на своём месте, представляя собой ось поворота. Затем фреза вновь фиксируется уже в новом заданном положении, и продолжаются фрезеровочные работы.

Есть и наиболее продвинутые модели, которые могут изменять направление по вертикали. Такой способ обработки деревянных деталей значительно расширяет функциональность.

Циркуль для фрезера

Назначение циркуля, установленного на фрезеровочном станке, известно многим специалистам в этой сфере. С его помощью легко вырезаются окружности из деревянных заготовок. Принцип его действия аналогичен простому циркулю, но есть некоторые особенности.

Направляющая штанга — это один из основных элементов, который выполняет роль ноги циркуля и имеет пазы или специальные пластины с калибровкой отверстий, позволяющих перенастроить и задать нужный диаметр. Направляющая фрезера находится на другом конце шпильки. Вся конструкция движется вокруг зафиксированной шпильки, которая стоит в центре.

Заводские модели отличаются только устройством перенастройки диаметра. Для этого используют шарнир с двумя штангами для увеличения устойчивости поделки, опорные платформы, пластины или калибрование отверстий.

Собрать самодельное оборудование получится, если использовать любой прочный и ровный материал. Многие мастера для этого применяют текстолит. При сборке нужно помнить о системе надёжной фиксации, которая помогает делать работу наиболее качественно. Вырезать окружность тяжело и исправить ошибки в результате просто невозможно. Именно поэтому вибрация конструкции должна быть минимизирована для предотвращения смещения аппаратуры в процессе выреза окружности. Для крепления фрезы на устройстве должны быть предусмотрены специальные отверстия и пропилены пазы перемещения каретки с устройством фиксации.

Циркуль на фрезе для вырезания окружностей является самой простой моделью, функциональность которой легко расширить, если использовать опору с перекрёстной системой пазов. Этот вариант позволяет вырезать овалы, путём постоянного движения пазов, которые формируют ровную фигуру. Этот инструмент вырезает овалы рядом с насадкой и вокруг неё и всё благодаря широкому выбору траектории движения фрезы.

Копировальная втулка

Этот элемент фрезерного станка относится к системам нового поколения, которые значительно упрощают работу и расширяют функциональность оборудования. Копировальная втулка нужна в случаях, когда необходимо на заготовке вырезать сложный рисунок или выполнить одинаковый вырез на нескольких изделиях. В некоторых случаях требуется вырезать дверные петли или аналогичные детали в деревянной заготовке. Для удобства выполнения такой работы, заранее необходимо узнать, как сделать шаблон для фрезера и только потом приступать к его производству. Одним из самых распространённых шаблонов является шипорезка.

Для точного движения фрезы по заданному шаблону используют копировальные кольца. Принцип действия в том, чтобы втулка создавала опору шаблону, а фрезер во время работы в точности копировал её. При выборе диаметра копировальной втулки важно помнить, что он должен быть больше рабочего диаметра фрезы. Именно поэтому мастера при изготовлении шаблонов следят за разницей между их радиусами, а не диаметрами. Связанно это с тем, что фрезер во время движения внутри шаблона будет вырезать рисунок меньшего размера, а работая за его пределами, фигуры будут больше.

Узнав как пользоваться копировальной втулкой для фрезера, мастера получают хорошего помощника в обработке различных деревянных деталей.

Изготовление шаблонов

Многие мастера пользуются шаблонами, особенно если речь идёт о создании серии деревянных деталей. Редко бывает, когда шаблон применяется для выреза одной детали, но и такие случаи встречаются, например, при реставрации.

В большинстве случаев такое приспособление используется в производстве:

• фигурных наличников;
• одинаковых деталей для дальнейшей сборки мебели;
• шипов, необходимых для соединения деревянных изделий;
• углублений под петли или дверные замки;
• филенчатых поверхностей на двери.

При изготовлении шаблона важно изначально подобрать качественный и прочный материал. Даже учитывая минимальное соприкосновение станочного фрезера и края шаблона, он через время стирается, и рисунки теряют первоначальную точность. Таких проблем легко избежать, если изначально применять прочные материалы:

• металл;
• текстолит;
• многослойную фанеру;
• некоторые виды пластмассы.

Естественно, подготовить шаблон из металла будет сложно, но он прослужит долгие годы, не деформируясь и сохраняя первоначальные размеры и штрихи рисунка. С таким устройством лучше не экспериментировать и изготавливать шаблон конкретно под необходимую деталь деревянного изделия. Качественных универсальных приспособлений не бывает.

Насадки для работы по дереву

Обработка деревянных заготовок даёт широкий простор для использования фрезера. Профессиональные столяры и плотники используют автоматические станки, которые точно и быстро выполняют заданные функции, но и ручные установки хороши в своём деле. Некоторые при помощи шипорезных деталей или насадок позволяют творить настоящие чудеса. В некоторых случаях получается даже сделать резьбу на деталях, необходимых для сбора мебели.

Каждая насадка разработана под конкретный тип дерева и способна легко придать торцевой части любую форму. С их помощью изготовляются плинтуса, филенки, карнизы, балясины и многое другое. Опытный мастер одной насадкой способен выполнять различные рисунки на поверхности заготовки, используя разный угол. Кроме того, специалисты часто делают такие приспособы для ручного фрезера своими руками.

Специальные комплекты

В сфере обработки древесины часто встречаются комплекты, предназначенные для специальных работ. Они включают, например, изготовление врезки для петель. Такой набор представляет собой изготовленный настраиваемый шаблон, который сразу оснащается крепёжными элементами для фрезеровки.

Большинство таких частей мастера изготовляют сами. Достаточно установить на штангах второй упорный кондуктор и тогда на торце дверного полотна будет надёжно крепиться фрезер, которым легко получится вырезать отверстия под петли или дверной замок. Это способ полезный, но неудобный, поэтому подходит больше для разового применения.

Фрезерные работы — это отличный способ получить дополнительный заработок с помощью обработки деревянных заготовок или просто скоротать свободное время. Эти работы требуют минимальных вложений, а большинство приспособлений, получается, сделать своими руками.

Приспособления для ручного фрезера по дереву своими руками: видео

Содержание статьи:

Любые изделия из натуральной древесины высоко ценятся в силу своей экологичности и уникальность. Чтобы создавать своими руками настоящие шедевры из такого натурального материала, необходимо иметь ручной фрезер и обладать необходимыми навыками его использования.

Кроме того, также важными являются и дополнительные приспособления для фрезера, позволяющие производить детали любой сложности именно такими, как они были задуманы автором. Самодельные приспособления для такого инструмента по дереву представляют собой довольно простые конструкции, исполнение которых не требует особых навыков или материальных средств, главное – иметь желание. Но благодаря их использованию обработка разнообразных деталей станет намного проще.

Стол для инструмента

Фрезерный стол с упорами

Самым первым необходимым приспособлением, которое дает возможность удобно работать с таким ручным инструментом, является фрезерный стол.

Самая простая конструкция стола состоит из столешницы, в качестве которой может использоваться лист ДСП или другого подобного материала с отверстиями для установки инструмента, а также направляющей, которая крепиться к столу струбцинами.

Сделав обычные ножки, получиться основное приспособление для нашего ручного инструмента – стол, на котором можно будет устанавливать любые другие приспособления.

Параллельный упор

Подобное устройство для ручного фрезерного станка по дереву достаточно часто идет в комплекте оборудования. Но всегда есть возможность сделать его своими руками. Для чего это делается? Сам по себе упор дает возможность отрезать материал по прямой линии. Но нередко бывает так, что разрез требуется сделать не прямым, а, к примеру, дугообразным.

В таком случае целесообразно сделать фрезерный упор, одна из сторон которого будет прямой, а вторая – повторять форму детали. В таком случае появиться возможность резать по дереву разными способами. Шаблоны для подобных упоров каждый мастер создает своими руками «под себя» в зависимости от целей использования фрезерного станка.

Направляющие для фрезера

Направляющие

Одной из основных компонентов комплектации ручного станка для вырезания по дереву являются его направляющие. Изготовить их собственноручно можно из обычных брусков.

В случае использования одного направляющего его необходимо плотно прикреплять к основанию, на котором будут проводиться все необходимые работы. Чтобы сделать всю конструкцию более надежной, вместе с тем исключив вероятность смещения шаблона, его можно дополнительно закрепить боковыми упорами.

Если использовать такое устройство для ручного станка, которое мы сделали своими руками, всегда можно сделать дополнительно пазы в нескольких изделиях.

Самодельные направляющие бывают:

• Т-образными;
• На петлях, могут складываться наподобие книги;
• L-образными.

Достаточно удобным в использовании являются направляющие, которые имеют вид лыж. Использовать их можно с любыми типами ручного фрезера, делая работу с деревянной заготовкой максимально точной и чистой.

Приспособления для обработки тел вращения

Если при работе с таким станком приходиться обрабатывать те или иные тела вращения, к примеру, балясины, столбы и тому подобное, то в таком случае процесс их обработки ручным фрезером станет намного проще при использовании еще одного приспособления. Состоит оно из:

• корпуса;
• передвижной каретки, на которой устанавливается сам инструмент;
• дисков, при помощи которых можно задавать требуемый угол поворота;
• винтов, надежно закрепляющих обрабатываемые детали.

Используя такое приспособление, изделия будут медленно вращаться, что сделает процесс их обработки более удобным. Таким образом, можно своими руками изготовить устройство, которое станет полноценной заменой токарному станку.

Циркули

Циркуль для фрезера

Такие приспособления для ручного фрезерного станка обеспечивают его движение по требуемой окружности. Конструкция изготовленного своими руками циркуля очень простая, состоит из основной части – штанги, которая прикрепляется одним концом к основанию инструмента, и второстепенной – винта, который вставляется в отверстие ручного фрезера.

Более высокой эффективностью в использовании отличается циркуль с двумя штангами. Изготовив его из какого-либо прозрачного материала, к примеру, оргстекла, на поверхность приспособления можно наносить метрическую шкалу, что сделает его использование еще более удобным.

Используя угловой рычаг со шкалой, проводиться копирование по обрабатываемой заготовке. При этом будет возможность собственноручно в процессе работы центрировать кольцо по фрезой. Угловой рычаг с опорной платой обеспечит точную обработку кромок детали. Конструкция подобного приспособления для работы с ручным инструментом состоит и набора щупов, опорной плиты, а также защиты от стружки.

Небольшие дополнительные приспособления

Обычно в наборе к самому ручному инструменту присутствуют некоторые незначительные приспособления, которые позволяют легко и удобно работать с деталями нестандартной формы. Подобные приспособления всегда можно сделать своими руками или же немного усовершенствовать существующие под свои запросы и требования.

Копировальные кольца. Такие аксессуары – обычные пластины круглой формы, которые определяют движение аппарата по заготовке, что установлена на столе или другом основании. Диаметр таких колец подбирается в зависимости от диаметра фрез.

От выбранного кольца также будет зависеть диаметр шаблона. Подбираются они в обратном пропорциональном отношении – если диаметр фрезы больше диаметра кольца, то шаблон – меньший, чем готовое изделие, и наоборот.

Приспособления для проведения работ с ручным станком на узких поверхностях не будут давать фрезеру сдвигаться в стороны, проходя точно по центру изделий.

Приспособления для созданию шипов. Такие аксессуары чаще всего используются при изготовлении мебели для создания на деталях соединяющих шипов.

Как использовать фрезерный станок для обработки дерева — The Tool Scout

Фрезерный станок по дереву — один из первых (доступных) электроинструментов, который покупает каждый плотник, помимо настольной пилы, сверлильного станка, многослойной пилы торцовочной пилы , и столяр.

Электрические фрезы по дереву работают, вращая кусочки с острыми краями из определенного материала на очень высоких скоростях, и они намного более мощные и полезные, чем старые ручные фрезерные станки.

Фрезы по дереву в основном предназначены для использования в конкретных проектах по деревообработке, которые могут быть как декоративными, так и функциональными.

Перед началом работы

Первое, что нужно сделать перед началом использования фрезерного станка по дереву , — это ослабить цангу, повернув гайку цанги против часовой стрелки, и вставить прямую фрезу или другие фрезы, которые вы будете использовать. Когда вы вставляете биту, поверните гайку цанги по часовой стрелке, но не перетягивайте цангу.

Крепление материалов

Еще одна важная вещь, которую необходимо сделать, — это закрепить материалы. Если вам придется искать материалы на рабочем столе во время работы с маршрутизатором, это, скорее всего, закончится катастрофой.Разложенный материал следует закрепить на скамейке. Вы должны использовать коврик для маршрутизатора с нескользящей поверхностью.

Защита

Конечно, также жизненно важно защитить себя перед началом работы, не только с помощью фрезерного станка по дереву, но и с любым электрическим инструментом, который может быть потенциально опасным. Вы также должны защищать глаза и уши.

Маршрутизаторы иногда могут быть очень громкими и при длительном использовании могут вызвать необратимое повреждение слуха.

Что такое маршрутизатор?

Когда дело доходит до распиловки древесины, есть много способов выполнить свою работу.Независимо от того, разрезаете ли вы кусок дерева пополам или просто строгаете для украшения, важно знать, какие инструменты использовать.

Фрезерный станок по дереву — важный инструмент, который должен быть в арсенале каждого начинающего плотника.

Фрезерный станок — это электроинструмент или ручной инструмент, используемый для фрезерования (или выдавливания) участка твердого материала, чаще всего дерева или пластика. Их можно прикрепить к рабочему столу или держать в руке. Бывают двух типов: фиксированные и погружные.

По сути, вы можете отрегулировать высоту погружной фрезы, предварительно установив глубину с помощью фиксированного инструмента.

Как можно использовать фрезерный станок для резки дерева?

Маршрутизаторы — один из основных инструментов, который должен покупать плотник. Чаще всего плотники берут в руки роутер для создания шкафов и прочных полок. Для использования этого инструмента вам просто необходимы базовые навыки. Плечо в куске дерева, называемое «шпунт», помогает частям прикрепляться друг к другу.

Часто можно купить специальный битовый подшипник, который уменьшит трение и поможет создать идеальный паз.

Если вы хотите стать серьезным мастером по дереву, вам также следует подумать о покупке стола для маршрутизатора.Они используются для фрезерования и резки на серьезных деревообрабатывающих объектах .

Они позволяют видеть кусок дерева под большим углом, чем на обычном столе, а прочное основание имеет решающее значение при работе с маршрутизатором.

Фрезерные столы

Фрезерный стол может стать прекрасным дополнением к вашему деревообрабатывающему цеху и обычно считается незаменимым для более серьезных столяров.

Они обеспечивают универсальность и точность, обеспечивая высокое качество изготовления, которое может потребовать обширных проб и ошибок при использовании ручного маршрутизатора.Фрезерные столы позволяют обрабатывать древесину под разными углами, обеспечивая большую гибкость с добавлением прочной основы.

Что касается столов для фрезерных станков, имейте в виду, что они могут использоваться со средним и большим врезанием. Фрезер следует прикрепить вверх ногами на специальной пластине, чтобы он делал более точные пропилы и сверления.

Обработка твердого основания при использовании стола для фрезерования имеет свои преимущества. Самыми большими преимуществами являются точность и быстрота работы с фрезерным столом.

Вы можете быстро перемещать материал, не беспокоясь о низком качестве резки, потому что, как только вы установите биты, большую часть работы он сделает за вас. Если вы управляете собственным магазином, скорость и точность жизненно важны, когда дело доходит до срочных работ.

Что можно делать с погружным маршрутизатором?

Погружной маршрутизатор выполняет ту же функцию, что и фиксированный маршрутизатор, но он более универсален. Вместо того, чтобы перемещать заготовку по фрезеру, вы можете регулировать глубину погружения во время работы.

Погружение также может выполнять определенные задачи при работе с деревом сверху. Это позволит вам создавать канавки, пазы и дадо, вставки и так далее.

Можно ли использовать фрезу в сверле?

Сверла и фрезы похожи в том, что вы используете как сверла, так и фрезы, вращая их в цанге или патроне.

К сожалению, они не имеют много общего, кроме этого:

• Сверла предназначены для создания отверстий с направленным вниз давлением.
• Фрезерный станок использует боковое давление, чтобы вырезать заготовку из дерева или придать форму канавкам и краям.

Поскольку два инструмента не выполняют одинаковые функции, вы не сможете эффективно использовать фрезу в сверле. Лучше покупать инструменты по отдельности, чем использовать один инструмент для обоих целей.

О битах

Перед тем, как приступить к работе с фрезером по дереву для создания проектов DIY , вы должны знать, что не все биты одинаковы и что есть разные биты для разных целей.Существуют основные прямые фрезы, которые делают прямые разрезы или просто углубляют область.

Прямые фрезы по дереву бывают различных диаметров и длин. Вы также можете найти фрезы для формирования кромок, которые чаще всего используются в декоративных целях, чтобы вырезать необычные кромки.

Кроме того, есть долота с пазами, которые имеют только одно предназначение — отрезать «уступ» от края и используются для соединения деревянных частей и деталей.

Биты для обрезки заподлицо используются для обрезки кромок определенных материалов, а биты для снятия фаски могут обрезать скос определенной кромки, что в основном используется в декоративных целях.

Вы также должны теперь, чтобы биты маршрутизатора более высокого качества выполняли биты более низкого качества из-за нескольких факторов, но одним из них является подшипник долота, установленный на фрезу.

В то время как качество материала долота очень важно, функциональность долота подшипника имеет первостепенное значение с точки зрения производительности. Вы хотите, чтобы подшипник всегда вращался без шероховатостей или каких-либо препятствий.

Проверить все

Когда все будет готово и вы думаете, что можете приступить к работе, еще раз проверьте, надежно ли вставлены биты в розетку маршрутизатора.При неправильной установке биты могут сломаться и расколоться во время использования.

Перед использованием насадки должны быть чистыми и острыми как бритва. В противном случае двигатель довольно быстро устанет и нагреется.

С чего начать

Если вы впервые используете фрезерный станок по дереву, вы должны делать это медленно и не торопясь. Обратите внимание, что бит вращается по часовой стрелке, поэтому обязательно крепко удерживайте фрезер, поддерживая прочное основание, и выполняйте фрезерование слева направо.Если вы прорежете древесину, это будет довольно легко и просто сделать.

Когда вы делаете пропил, вы должны положить кусок обрезка дерева на конец дерева, чтобы он не вылетел. Если в этом нет крайней необходимости, никогда не выполняйте фрезеровку справа налево, если долото вращается по часовой стрелке. Вы можете быстро потерять контроль, что может быть очень опасно.

Когда вы начнете, вы должны начать с неглубоких резов. А точнее, серию неглубоких надрезов. Это позволит лучше контролировать маршрутизатор, а также компенсирует непреднамеренные выемки, которые он делает.

Качество бит

Кроме того, одна из самых важных вещей, о которых следует помнить, — использовать только очень острые и качественные биты. Дело в том, что более дешевые биты обычно имеют низкое качество, и в большинстве случаев они не дают таких чистых срезов, как высококачественные биты.

Однако это не означает, что дешевые фрезы не справятся с этой задачей, но вы должны быть опытным плотником, чтобы знать, какие фрезы из бюджетного варианта по-прежнему хорошего качества .

Хотя рекомендуется и намного проще выполнять фрезеровку, двигаясь вдоль волокон, а не против них, иногда вам может потребоваться провести фрезеровку древесины с торцевыми волокнами.В этом случае вам следует сначала обрезать концы.

Обратите внимание, что скорость, с которой вы продеваете фрезу в древесину, имеет большое значение. Он должен быть гладким, но не слишком медленным, так как это повлияет на фактические разрезы.

Если вы спросите любого опытного плотника, вы заметите, что каждый из них ожидает возможности вырыва. Это означает, что куски дерева вырываются из доски, а не гладко. Это может произойти где угодно на доске, но чаще всего на углах.

Однако наличие чистых и острых краев значительно снизит вероятность отрыва.

Битовая скорость

Кроме того, битовая скорость всегда должна регулироваться в соответствии с размером бит. Например, для долот большого диаметра скорость должна быть ниже, и наоборот.

Еще один способ уменьшить вероятность отрыва — положить кусок приклада в конец кромки, которую вы фрезеруете.

Советы по направлению резания

При использовании фрезы для резки любого материала всегда следите за правильным направлением резки.Вы должны резать по дереву в указанном направлении для наиболее безопасного использования.

Кроме того, при фрезеровании внешнего края платы убедитесь, что вы идете против часовой стрелки.

С другой стороны, при фрезеровании внутреннего края рамы двигайтесь по часовой стрелке. Если вы проложите маршрут в правильном направлении, это не позволит маршрутизатору уйти от вас, что может быть опасно как для вас, так и для вашей работы.

Еще одна важная вещь — начать с правильного места. Особенно если вы планируете фрезеровать все четыре края определенного куска деревянной доски, вы должны делать надрезы в правильной последовательности.Если начать с неправильного места, ваша работа с самого начала потерпит неудачу.

Вот почему важно не торопиться, а не торопиться и дважды измерять все для хорошей практики.

Как максимально использовать возможности маршрутизатора

Фрезы по дереву незаменимы для всех, кто хочет заниматься деревообработкой. Независимо от того, хотите ли вы иметь полноценное хобби или сделать карьеру по контракту, маршрутизатор поможет вам создать профессиональную работу, не выходя из собственной мастерской.

Вы можете купить фиксированный или врезной фрезерный станок по дереву или приобрести комбинированный пакет. Хотя варианты погружения более универсальны, вам будет полезно приобрести фиксированный из-за его точности, по крайней мере, для начала.

Заключение

Овладение навыками работы с фрезерным станком по дереву может показаться немного сложным, но даже если немного потренироваться, вы заметите, что это не так уж и сложно.

Однако первое, на что вы должны обратить внимание, это безопасность, и всегда убедитесь, что пиломатериал , который вы используете, сухой , прежде чем использовать его с маршрутизатором.

Независимо от того, какой электроинструмент или машину вы используете, всегда следует защищать глаза и уши, особенно при работе с маршрутизатором.

Также обратите внимание, что существует много разных типов битов, и каждый бит имеет свое назначение. Перед началом работы обязательно обдумайте поставленную задачу и то, какой бит вы собираетесь использовать. Использование неправильной фрезы для резки или строгания ничего не даст, кроме возможного повреждения двигателя фрезы или древесного материала.

Теперь, когда вы прочитали все советы по безопасной эксплуатации маршрутизатора, все, что вам нужно сделать, это начать маршрутизацию. Однако помните, что нельзя ничего делать в спешке — при работе с электроинструментами и станками всегда следует начинать медленно, не торопясь и концентрироваться.

Как вырезать круги с помощью маршрутизатора

Описание проекта

Расчетное время

30 минут

Сегодня я делюсь простой техникой, в которой используется фрезерный станок для создания идеального разреза круга.Создать идеально круглый вырез с помощью лобзика может быть очень сложно. К счастью, есть еще один простой способ вырезать круг с помощью фрезерного станка и простого приспособления для изготовления кругов своими руками.

Заменив подножку маршрутизатора на доску и вставив точку поворота (я использовал гвоздь), маршрутизатор может вырезать круглые пропилы практически любого размера. Некоторые столяры даже предпочитают этот метод резки круглых обеденных столов

.

Если вы собираетесь часто использовать это приспособление и хотите сделать его многоразовым, возможно, вам будет полезно сделать его из тонкого листа акрила и просверлить ряд отверстий со стандартным интервалом.Я могу сделать это в будущем, но для тестирования процесса с этими небольшими проектами кусок дерева отлично подойдет.

Чтобы почувствовать этот процесс, я протестировал его на трех небольших проектах; табурет, колбасная доска и круглая рама для зеркала. Читайте дальше, чтобы узнать, как сделать свой собственный!

Как сделать приспособление для изготовления кругов своими руками:

Шаг 1. Снимите опорную плиту маршрутизатора

Дженн Ларджесс

Для начала выньте аккумулятор (или отключите) роутера.Выкрутите винты, которые удерживают опорную пластину на маршрутизаторе, а затем снимите опорную пластину.

Шаг 2: Обведите подножку на доске

Дженн Ларджесс

Обведите отверстия на одном конце длинной и тонкой доски, например, на доске толщиной ½ дюйма, которую легко найти в домашнем центре.

Шаг 3: Просверлите отверстия

Дженн Ларджесс

Просверлить отверстия под винты и отверстие для фрезы.Переверните доску и утопите отверстия для шурупов, чтобы они встали заподлицо с нижней частью доски.

Шаг 4: Присоедините плату к роутеру

Дженн Ларджесс

С помощью дрели / отвертки прикрепите плату к маршрутизатору с помощью винтов и отверстий, используемых в подножке.

Шаг 5: Отрегулируйте глубину фрезы

Дженн Ларджесс

Установите на фрезер прямую насадку.Установите глубину первого прохода менее 1/8 дюйма.

Шаг 6: Установите точку поворота

Дженн Ларджесс

Отметьте и просверлите в доске небольшое отверстие для точки поворота с желаемым радиусом круга.

Шаг 7: Сделайте круговые пропилы

Дженн Ларджесс

Чтобы подготовиться к распилу, прижмите кусок фанеры к рабочей поверхности.Положите доску на фанеру и прикрутите по углам. (В моем первом дубле я прикрутил только два угла, но выбрал все четыре угла в следующих раундах.)

Наведите фрезер на древесину, а затем погрузитесь в пропил, один раз повернув фрезер по кругу. Выключите маршрутизатор и пропылесосьте путь. Уменьшите глубину фрезы еще на 1/8 дюйма и повторяйте процесс до тех пор, пока вы не прорежете доску на всю глубину и не получите идеально круговой надрез.

Шаг 8: Проект табурета — Отрежьте ножки

Дженн Ларджесс

Чтобы сделать табурет, я повторил этот разрез на второй доске, чтобы вдвое увеличить толщину сиденья. Затем я вырезал четыре ножки под углом 15 градусов на торцовочной пиле. В качестве подсказки я обозначил передний край скошенного среза (и использовал стопорный блок), чтобы точно знать, где выровнять угол на нижней стороне стула, обращенный внутрь к центральной точке.

Шаг 9: Проект табурета — Отметьте сиденье

Дженн Ларджесс

Предварительно просверлили отверстия в сиденье стула на расстоянии 1 from дюйма от края, используя угол ножки в качестве направляющей, и в центре каждой ножки.

Шаг 10: Проект табурета — прикрепите ножки

Дженн Ларджесс

Нанесите небольшое количество клея на верхнюю часть каждой ножки, а затем закрутите винты через сиденье и в каждую ножку.

Шаг 11: Проект стула — закрепите сиденье

Дженн Ларджесс

Наконец, нанесите столярный клей на поверхность сиденья и добавьте второй слой, чтобы создать более толстый верх и скрыть крепления для ног.

Шаг 12: Проект Charcuterie — Соберите и разрежьте на части

Дженн Ларджесс

Чтобы сделать доску для колбас, соберите две сосновые доски и один кусок ореха с помощью клея и винтов с отверстиями.Отметьте на доске расположение и форму ручки. Наведите фрезер и приспособление над вырезом и отметьте на доске начальную и конечную точки.

Шаг 13: Проект Charcuterie — Отрежьте ручку

Дженн Ларджесс

Как только круг будет вырезан, вырежьте форму ручки лобзиком и просверлите отверстие для подвесного ремня.

Шаг 14: Проект рамы зеркала — Обрежьте внутренний край

Дженн Ларджесс

Последним проектом, который я пробовал, была рама для круглого зеркала.В этом проекте требуется вырез, чтобы сделать внутренний И внешний край рамы, поэтому прикрутите доски к рабочей поверхности по углам и по центру. Сделайте первый надрез немного меньше круглого зеркала. Затем сделайте немного более широкий вырез, который соответствует размеру зеркала, но на глубину всего 1/8 дюйма, чтобы создать уступ, чтобы зеркало могло войти в раму, не проваливаясь.

Шаг 15: Проект рамы зеркала — Обрежьте внутренний край

Дженн Ларджесс

Наконец, отрежьте внешний край рамы на дюйм и четверть от внутреннего края.Когда кусочки будут готовы, нанесите клей на концы и слегка скрепите их вместе. Завершите раму и с помощью клея прикрепите зеркало к плечу с тыльной стороны.

Как собрать самодельный стол для фрезерного станка

Автор спроектировал свой подъемник так, чтобы он соответствовал его маршрутизатору, поэтому вам может потребоваться небольшая корректировка в зависимости от того, какой маршрутизатор вы использовали. Я сконструировал подъемник для фрезерного станка с учетом моего погружного фрезерного станка Festool OF 1400, поскольку он погружается без необходимости задействовать рычаг разблокировки.Подъемник может работать и с другими маршрутизаторами, но внимательно изучите чертежи, чтобы убедиться в совместимости с вашим устройством. Загрузить схему маршрутизатора и список материалов

Установка маршрутизатора на стол

Отметьте положение вашего деревянного маршрутизатора на базовой заготовке, затем проложите в заготовке углубление глубиной 3/4 дюйма, где будет располагаться ваш маршрутизатор. Начните работу над проектом, разорвав и разрезав видимый m-inlineop и два монтажных блока (шт.1 и 2) по размеру.

Вместо того, чтобы подвешивать маршрутизатор на съемной пластине, я использую две металлические направляющие стержни, которые входят в стандартную комплектацию инструмента. Мой маршрутизатор находится в углублении глубиной 3/4 дюйма, фрезерованном в нижней части стола. Монтажные блоки зажимают направляющие стержни в пазах на столе, и это то, что удерживает станок на месте, а не винты.

Используйте корончатую коронку, чтобы вырезать канавки для направляющих стержней фрезера, сделав их половину диаметра стержня. Если в вашем маршрутизаторе нет направляющих стержней, вам нужно будет модифицировать visible-m-inlineop, чтобы он принял пластину стола маршрутизатора, или просто прикрепите основание к столу с помощью винтов.Проденьте прорези в монтажных блоках, чтобы зафиксировать стержни к столу, затем закрепите их на заглушке стола с помощью болтов с квадратным подголовком и гаек-барашков. Для маршрутизаторов с направляющими рельсами установите их, сначала отцентровав и зафиксировав направляющие стержни на основании маршрутизатора. Поместите фрезер на заготовку стола и нарисуйте на нем форму основания и стержня. Произведите фрезерование выемки в основании фрезера с помощью прямой насадки, выполнив серию углубляющих проходов. Теперь переключитесь на стержневой ящик или прямую коронку с диаметром резания, соответствующим диаметру направляющего стержня.Проведите маршрутизатором по зажатой линейке, чтобы продеть в стол пару неглубоких канавок для направляющих стержней. Сделайте их глубину равной радиусу стержней. Сделайте пары подходящих пазов для стержней на монтажных блоках.

Разместите их так, чтобы они идеально сочетались с теми, что на столе. Наконец, установите маршрутизатор на место, наденьте монтажные блоки на стержни и просверлите одно центрированное отверстие под болт диаметром 3/8 дюйма в обоих блоках и столе. Для просмотра диаграмм и списка материалов таблицы маршрутизатора в формате PDF щелкните здесь .Зенковки глубиной 1/4 дюйма в вершине visible-m-inlineop для углубления головок болтов с квадратным подголовком (детали 17), которые будут прикреплять монтажные блоки. Закрутите фрезер на место и используйте прямую коронку 1/4 дюйма для погружения отверстие в столе. Он отмечает центральную точку ваших битов.

Сборка подъемника маршрутизатора

С помощью клея и печенья соберите раму подъемника маршрутизатора. Верх рамы будет составлять задний монтажный блок маршрутизатора. В открытой раме подъемника моего маршрутизатора задний монтажный блок используется в качестве верхней части.Он имеет круглый кривошип, который поворачивает стержень с резьбой через гайку, зажатую между основанием подъемника и кронштейном.

Стержень нажимает на небольшую подъемную пластину, чтобы переместить маршрутизатор. Начните сборку подъемной рамы с отрезания частей 3, 4, 5, 6 и 10 по размеру и форме. Совместите подъемный кронштейн заподлицо с одним концом подъемного основания и отметьте центральную точку этих деталей. С помощью сверлильного станка просверлите отверстие диаметром 5/8 дюйма в обеих заготовках в их центральных точках для установки резьбового стержня (деталь 8).Просверлите отверстие с центром на 5/8 дюйма и в круглой рукоятке. Затем переключитесь на коронку Форстнера диаметром 1 дюйм, чтобы просверлить цековку на внутренней поверхности подъемного кронштейна. Его глубина должна соответствовать толщине захваченной гайки (деталь 9).

После сборки подъемной рамы проденьте кривошип в сборе через подъемный кронштейн, проденьте шток через отверстие в основании и скрутите их вместе. Обваляйте и склейте монтажный блок, стороны подъема и основание вместе, чтобы сформировать каркас подъемника.

Сориентируйте монтажный блок так, чтобы сторона с прорезью была обращена наружу. Затем просверлите отверстие диаметром 5/16 дюйма в центре ручки кривошипа (деталь 7) и еще одно отверстие в круглой рукоятке на 3/4 дюйма от его края. Соберите ручку и кривошип с помощью болта с квадратным подголовком 5/16 «x 2-1⁄2» и пары гаек, затянутых вместе. Используйте оставшиеся две большие гайки, чтобы прикрепить кривошип к концу стержня с резьбой. Намотайте шток через захваченную гайку и вставьте его в отверстие в основании подъемника.

Чтобы разметить положение винтов на подъемной пластине, автор установил четыре шурупа для дерева в отверстия в крышке мотора своего маршрутизатора, чтобы удерживать подъемную пластину от вращения во время проворачивания после окончательной сборки.Крышка мотора на моем фрезере Festool имеет четыре глубоких отверстия для машинных винтов. Чтобы предотвратить вращение подъемной пластины маршрутизатора (деталь 10), когда я поворачиваю подъемную рукоятку, я частично вогнал четыре шурупа для дерева в пластину, совместив их головки с отверстиями на крышке двигателя. Таким образом, выступающие головки винтов входят в зацепление с маршрутизатором, но не прикрепляются к нему. (Примечание. Возможно, вам придется изменить способ контакта подъемной пластины с маршрутизатором, если крышка двигателя имеет другую конструкцию или если внутренний охлаждающий вентилятор инструмента должен пропускать воздух через нее.)

Чтобы завершить сборку подъемника, наденьте его на болт с квадратным подголовком на заднем монтажном блоке, затяните гайку-барашек, чтобы закрепить его, и поверните шток, пока он не упрется в пластину подъемника. Просверлите неглубокое отверстие диаметром 5/8 дюйма в подъемной пластине, чтобы оно совпало с концом стержня с резьбой. Установите подъемную пластину на верх маршрутизатора и прикрутите подъемник маршрутизатора к столу. Проверните стержень, пока он не встанет на место отверстие в подъемной пластине.

Делаем забор

Вырежьте две прорези в основании ограждения рядом с каждым концом, это то место, где вы прикрепите ограждение к столу и сможете вносить любые изменения.

Мой колотый забор легко построить. Отрежьте основание и заднюю часть упора (детали 11 и 12) по размеру и разложите пары пазов для крепежных болтов в обеих этих частях. Используйте дрель и лобзик или фрезер и прямое сверло диаметром 3/8 дюйма, чтобы сформировать эти прорези. Теперь также отметьте и вырежьте большие отверстия фрезы в ограждении. Четыре треугольных распорки (детали 13) укрепляют ограждение назад и выровняют его. к базе.

Сделайте скобы

Вырежьте №20 прорези для бисквитных скоб, затем прикрепите основание ограждения к задней части под углом 90 ° с помощью бисквитов и клея, а затем зажмите их.Вы готовы собрать забор. Вытяните соединитель для печенья и прорежьте прорези №20 в основании, спинке и скобах. Приклейте и прижмите спинку к основанию, убедившись, что она квадратная. Затем приклейте подтяжки.

Просверлите отверстие с зенковкой в ​​каждой облицовке ограждения по центру через горизонтальные пазы на основе ограждения, затем прикрепите облицовку с помощью болтов с квадратным подголовком, шайб и гаек-барашков. Далее идут облицовки забора (шт. 14).

Я предлагаю вам вырезать их из одной длинной полосы фанеры, чтобы гарантировать, что их толщина будет идеально совпадать.Обрежьте концы, которые сходятся посередине, под углом 45 °. Осторожно проложите и просверлите сквозное отверстие под болт диаметром 3/8 дюйма и расточку в каждой облицовке ограждения. Установите облицовку на заднюю часть ограждения с помощью болтов с квадратным подголовком, шайб и барашковых гаек (детали 17). Просверлите два отверстия для болтов с квадратным подголовком в столе Чтобы закрепить забор через его прорези. Последней идет пластина отверстия для пыли (деталь 15). Обрежьте ее по размеру и скосите концы. Вырежьте в ней отверстие, которое подходит для насадки вашего пылесосного шланга. Прикрепите пластину к забору спинка между средними подтяжками с помощью петли (деталь 16).

Завершение финальной детали

Вам все равно нужно вырезать отверстие большего размера в visible-m-inlineop, чтобы через него прошли фрезы. Используйте кольцевую пилу с центральной оправкой 1/4 дюйма, чтобы увеличить пилотное отверстие для долота, которое вы создали ранее. В зависимости от вашей коллекции долот одно отверстие может работать с любой вашей долотой. Отверстие диаметром 1–1⁄2 дюйма подойдет для многих битовых стилей. Или вы можете сделать вставные кольца. Разберите стол и вырежьте на переднем крае паз шириной 3/4 дюйма, чтобы он соответствовал ширине упора вашей настольной пилы.Нарежьте его прямым сверлом на фрезере или с помощью лезвия дадо. Тщательно отшлифуйте все детали проекта и нанесите несколько слоев прочной отделки. Когда покрытие высохнет, я рекомендую добавить защитный выключатель питания, чтобы вы могли легко или быстро включать и выключать маршрутизатор в чрезвычайной ситуации. Теперь скрепите детали вместе, прижмите стол к скамейке, и все готово для фрезерования.

Творите чудеса с вашим маршрутизатором

Фрезерный станок — это не только универсальный инструмент для магазина, он может творить чудеса.Маршрутизаторы могут быть ручными или постоянно фиксироваться в столе маршрутизаторов для выполнения любого количества рутинных работ. Они могут иметь фиксированные основания, которые идеально подходят для фрезерования кромок, или они могут иметь основание врезного типа.

Маршрутизаторы

также доступны в комбинированных наборах с фиксированными и врезными основаниями, так что вы можете переключаться по мере необходимости. Некоторые маршрутизаторы, такие как триммеры для ламината, являются одноразовыми инструментами.

Маршрутизаторы

доступны в размерах, рассчитанных на мощность от 2 до 3-1 / 2. Компромисс заключается в том, что чем больше мощность, тем крупнее и тяжелее маршрутизатор.Однако для выполнения определенных задач необходимы более мощные маршрутизаторы.

Для использования с долотами большего диаметра необходим регулятор скорости. Электронный регулятор скорости — лучший выбор. Маршрутизаторы доступны с цангами разного размера, чтобы принимать хвостовики фрез разного размера. Наиболее распространенные размеры — 1/4, 3/8 и 1/2 дюйма. Некоторые маршрутизаторы поставляются с цангами разного размера.

Чаще всего фрезер используется для придания формы кромкам, как показано на этой настенной табличке.

Обычные отрубы

Фрезеры чаще всего используются для придания формы кромкам, например для кромок стола, и для создания лепных украшений.Используя определенные фрезы или сопоставляя несколько профилей фрез, вы можете создать практически любой тип кромки или формы, какой только можете себе представить. Фрезеры также используются для обрезки кромок пластикового ламината на столешницах. Также доступны специальные насадки для создания круглых или углубленных вырезов и вырезов раковин в твердых материалах.

Некоторые из наиболее распространенных фрез для обработки кромок.

Маршрутизаторы

также можно использовать для создания самых разнообразных стыков.Склеенные кромки, например, при склейке широких досок из узких, можно легко создать с помощью фрезерного станка с использованием различных стилей бит. К ним относятся паз-паз, паз-паз с V-кромкой для сайдинга автомобилей, насадки с наружной и внутренней резьбой с V-образной пазом 90 градусов и специальные насадки для клеевого соединения. Фрезы, оснащенные долотом, также можно использовать для резки зубцов для соединения задних стенок шкафов с боковыми стенками, для вырезания канавок, прорезей и пазов для соединения днищ ящиков с ящиками. К другим соединительным битам относятся: бит-фиксатор ящика, используемый для создания клеевых соединений для соединения сторон и фасадов ящиков; насадки для канавок и бус для создания обшивки лодок; угловые фиксаторы для угловых соединений под углом 90 градусов, например, в шкатулках для драгоценностей; и угловые биты для торцовки.

Рама и панель — очень популярный стиль дверей для шкафов и мебели, который изготавливается с использованием фрезерного станка в фрезерном столе и различных фрез.

Один из самых популярных стилей дверей для шкафов и мебели — рама и панель. Обычно это делается с использованием фрез для рельсов и стоек для создания стыков рельсов и стоек, а также с помощью выступов для панелей для создания панелей. Они предназначены только для использования со столом маршрутизатора, и у вас должен быть маршрутизатор для тяжелых условий эксплуатации.

Соединения типа «ласточкин хвост» являются традиционными и популярными.Их легко и аккуратно изготовить с помощью приспособления «ласточкин хвост» Porter Cable 4200 и маршрутизатора, такого как Porter-Cable Model 892, который оснащен двухпозиционным переключателем, который позволяет выключить маршрутизатор, не отрывая рук от ручек.

Еще одно очень популярное и распространенное соединение — соединение типа «ласточкин хвост», также популярное для конструкции ящиков, а также некоторых типов мебели и небольших ящиков. Приспособления типа «ласточкин хвост», такие как серия Porter Cable 4200, показанная на стр. 14, позволяют фрезеровать все типы соединений «ласточкин хвост», в том числе: через ласточкин хвост, полуслепой ласточкин хвост, полуслепой ласточкин хвост с пазом и даже соединения коробки или пальца.

Более тяжелые фрезерные станки иногда не могут держаться ровно при обрезке кромок. Основание TurnLock Offset Base от Milescraft создает большую стабильную основу для обработки кромок.

Хорошим выбором среди роутеров для приспособлений является модель 892 Porter-Cable Model 892, которая не только оснащена 12-амперным двигателем с плавным пуском, но и быстро перемещается от фиксированных оснований к погружным и спиральным основаниям, последние два продаются как аксессуары. Двухпозиционный переключатель позволяет отключать питание, не отпуская ручки.Кроме того, тонкая настройка глубины с помощью микрокнопки позволяет легко настроить битовую глубину.

Вам понадобится опорная плита маршрутизатора, на которую можно установить направляющую втулку. Опорная плита TurnLock подходит для большинства маршрутизаторов и поставляется с поворотными втулками.

Для фрезерования «ласточкин хвост» вам также понадобится опорная плита фрезы, которая принимает направляющую втулку, и направляющие втулки, соответствующие размеру хвостовика фрезы. Опорная плита TurnLock Router от Milescraft подходит для большинства маршрутизаторов с круглым основанием, проста в установке и поставляется с двумя поворотными втулками.Дополнительные втулки также доступны в наборе от 5/16 до 1 дюйма.

Формовочные насадки доступны для любого количества работ

Еще одно распространенное применение маршрутизатора — создание нестандартной лепки. Доступен широкий ассортимент насадок для создания всех типов молдингов, а также материалов для обрамления картин. К ним относятся молдинг короны, бухта, комплекты оконных створок и комплекты поручней. Биты Multi-Form используются для создания обрамления изображений.

Фрезеры

также можно использовать для создания любого количества деревянных швов.Показаны некоторые из наиболее распространенных типов шарниров и бит.

Плунжерная маршрутизация

Врезная фрезеровка добавляет еще больше универсальности, позволяя «выравнивать поверхность», создавать канавки и выполнять широкий спектр декоративных надрезов. При фрезеровании врезной фрезер включается, когда бита не касается рабочей поверхности. Затем сверло подается или «погружается» в рабочую поверхность на заданную глубину. В большинстве случаев требуются какой-либо шаблон и направляющая втулка. И снова доступно большое количество разнообразных шаблонов.

Еще одно удобное приспособление — круговой или дуговой резак, такой как показанный Milescraft. Он направляет фрезер по дуге или окружности.

Волшебство проявляется в большом разнообразии техник и приспособлений, которые можно использовать с погружным фрезерным станком. Одним из очень практичных способов использования погружного фрезерного станка является прорезание пазов для петель. Вы можете быстро и легко вырезать точные внутренние и внешние пазы для дверных петель с помощью фрезерного станка и набора Milescraft Hinge Mortise Guide.

В комплект TurnLock SpiroCrafter Kit входит вращающийся шаблон с вырезанными на нем рисунками.

Одна забавная техника — создание инкрустаций. Это также легко сделать с помощью набора Milescraft TurnLock Inlay. В цангу фрезерного станка вставляется спиральная фреза диаметром 1/8 дюйма, и обрабатываемая деталь прикрепляется к столу. «Собачий» зажим Kreg, установленный в паз верстака, упрощает эту задачу. Выбранный шаблон затем прикрепляется к заготовке двусторонней лентой. Установлена ​​глубина, и фрезер прошелся по внутреннему краю шаблона. Затем излишки материала направляются в шаблон для создания кармана.Материал вставки должен быть такой же или немного толще, чем глубина кармана. Установите глубину резания так, чтобы сверло полностью проходило через материал вставки. Закрепите вкладыш на подложку, затем прикрепите шаблон к материалу вкладыша. Осторожно сделайте один проход вокруг направляющей шаблона. Насухо поместите вкладыш в карман и отшлифуйте вкладыш или карман, чтобы он хорошо прилегал, затем приклейте на место.

После определения рисунка, который вы хотите фрезеровать, вы фрезеруете рисунок, поворачиваете шаблон в следующую позицию и продолжаете фрезерование, пока не завершите рисунок.Затем вставка приклеивается на место.

TurnLock SpiroCrafter — это забавный набор для создания «розовых» узоров для обработки дерева. Хотя он лучше всего работает с Milescraft Plunger Model 1000 или Dremel Model 330, его можно использовать практически с любым фрезером для создания тысяч уникальных дизайнов из дерева и пластика. На маршрутизаторе установлена ​​опорная плита TurnLock и установлена ​​направляющая втулка. Сначала сделайте дизайн на бумаге, а затем выберите шаблон и выкройку. У шаблона есть вращающийся центр, который вставляется в зубцы.Определите интервал вращения из Руководства по проектированию. Поместите бумажный шаблон на заготовку и закрепите его на месте. Отцентрируйте основание шаблона и закрепите его на рабочей поверхности зажимами. Выровняйте шаблон так, чтобы окно выбранного шаблона находилось в желаемом начальном положении, и закрепите шаблон на месте, вставив зубцы шаблона в соответствующие канавки основания шаблона. Поместите направляющую на карандаш так, чтобы нужный конец был направлен к стержню. Отметьте рисунок, позволяя направляющей карандаша следовать за краем выбранного рисунка.Поверните шаблон в следующее желаемое положение и повторите шаги. После завершения проектирования выберите подходящую коронку и направляющую втулку. Установите фрезу на соответствующую глубину, поместите фрезу и направляющую втулку в окно выбранного шаблона, включите фрезер и фрезеруйте шаблон по часовой стрелке. Затем поверните шаблон в следующую позицию.

С Milescraft Router SignCrafter легко создавать собственные фрезерованные вывески из дерева.Приспособление удерживает буквы на месте в качестве шаблона для маршрутизатора.

Вы также можете создать свои собственные фрезерные вывески из дерева или пластика с помощью Router SignCrafter от Milescraft. После того, как инструмент собран, вы выбираете буквы, которые вам нужно написать по буквам, которые вы собираетесь выгравировать, и поместите в слот для букв. Используйте опорную пластину фрезера TurnLock и направляющую втулку. Прикрепите шаблон к заготовке и закрепите рабочую доску на верстаке зажимами. Выберите соответствующую фрезу, включите фрезер, опустите фрезу в шаблон, позволяя направляющей втулке следовать шаблону буквы и фрезеровать букву.Повторите то же самое для остальных букв.

Создание вкладок — это увлекательная техника с использованием набора Milescraft TurnLock Inlay Kit. Выемка вырезается по предоставленному шаблону, затем по тому же шаблону вырезается вкладка.

Другие крутые инструменты

У меня есть два старых фрезерных инструмента от Craftsman, которые больше не производятся. Однако они оба хороши, если вы можете найти их на гаражных распродажах или на барахолках. Я хочу, чтобы кто-нибудь еще их сделал. Edge Crafter разработан для использования со столом для фрезерования и может использоваться с предоставленными шаблонами для создания столешниц «пирог-корка», а также для фрезерования других круглых, овальных или зубчатых конструкций.

Индексируемое приспособление для удержания точеной заготовки и направления фрезера может использоваться для резки канавок в колоннах, ножках стульев и столов.

Craftsman Router Crafter позволяет выполнять контурное точение с помощью фрезерного станка, прямую канавку и закругление кромок, правую и левую спираль, а также конструкции троса. Если у вас есть токарный станок с индексирующей головкой, вы также можете сделать приспособление для установки на станину токарного станка для установки фрезерного станка для фрезерования колонн. Или вы можете сделать показанное приспособление для гофрирования.

Широкий выбор бит маршрутизатора доступен для любого количества методов маршрутизации.CMT Sommerfeld Set — это идеальный вариант для создания фальшпанельных дверей. Все включено.

Еще один забавный инструмент — система карверного маршрутизатора CMT 3D. Его можно использовать с фрезером для погружения для создания акцентов ручной работы на ящиках, дверях или панелях. Система поставляется с шаблонами и фиксирующими рамками, битом 3D Router Carver Bit, видео 3D Carver и полными инструкциями.

Фрезеровка по образцу используется для создания ряда точно вырезанных, дублированных деталей, таких как арочные верхние части дверей шкафа.Используется шаблон и бит с шаблоном заподлицо.

С помощью шаблона ручной работы вы можете фрезеровать практически любой дизайн, который вы можете придумать, например, этот шаблон дверцы шкафа, который создает декор с фрезерованными пазами на лицевых сторонах двери.

Фрезеровка по образцу — отличный способ дублирования элементов, например, для создания изогнутых верхних направляющих и панелей для дверей с приподнятыми панелями. Шаблоны рам и панелей от Woodcraft позволяют легко вырезать нужное количество деталей. Шаблоны включают собор или арку.Каждый набор обработан для точной подгонки. После грубого распиливания заготовки шаблоны прикрепляются к заготовке с помощью двусторонней ленты, а для точной фрезерования формы используется фреза заподлицо. Вы также можете сделать свои собственные шаблоны из 3/8-дюймового пластика, HDPE или фанеры для других форм.

Многие рутинные операции по маршрутизации требуют использования таблицы маршрутизатора.

Многие методы фрезерования, особенно профили, направляющие и стойки, а также профилирование панелей, требуют использования фрезерного стола. А некоторые техники просто невозможно выполнить без стола.В Woodcraft есть два превосходных стола для фрезерования вместе с аксессуарами или «системами» для использования со столами. К ним относятся чугунный фрезерный стол Bench Dog ProMax и фрезерный стол JessEm Mast-R-Lift Excel. Я также использовал большой настольный фрезерный стол Craftsman Professional с отличными результатами.

---

Рекомендуемые статьи

diy руководство по маршрутизатору

Super Simple Router Dado Guide Автор: Джон Дойл Вот простой совет по точному расположению направляющей кромки.Если вы используете маршрутизатор с двумя ручками, держитесь за него ОБЕИМИ руками. На изготовление этого приспособления уходит не более 10 минут, и это позволит значительно сэкономить время в будущем! Руководство по маршрутизатору своими рукамиКак сделать руководство маршрутизатора своими руками для Попробуйте прикрепить небольшие горшки к забору или даже поддону, прислоненному к стене дома, чтобы выращивать цветы или … Удобно иметь возможность погружаться, и некоторые маршрутизаторы с фиксированной базой имеют отдельную насадку можно приобрести, чтобы получить как фиксированные, так и базовые варианты. Это определенно одна из самых простых сборок, которые я завершил, но с одной из самых больших выплат.Руководство из 8 шагов по созданию простого поручня; 6 советов по модернизации вашего дома… Micro Jig DVC-538K2 MATCHFIT «Ласточкин хвост»… Поэтому я слегка прижал их друг к другу. Фрезерный станок с ЧПУ Maslow популярен, потому что он большой, с открытым исходным кодом и дешевый. Он уникально хорошо подходит для ЧПУ для изготовления мебели с ограниченным бюджетом. Это сделало его идеальным выбором в моих попытках дешево обставить кабину во время карантина. .. Здесь у нас все из темы, как сделать деревянные вывески с помощью фрезера. Если вы один из тех столяров-любителей, которые хотят построить свой собственный станок с ЧПУ своими руками, тогда это … Фрезерные станки обычно имеют цанги 1/4 дюйма для хвостовиков фрезы 1/4 дюйма и лучше всего используются для мелких деталей, таких как добавление декоративных кромок, показанных здесь .Использование салазок для фрезерования и хорошей строгальной фрезы — простой и недорогой способ выравнивать, выравнивать и строгать деревянные плиты с острыми кромками. Сделайте его дома с помощью этого пошагового руководства для компании. Фантастический стол и лифт. Практически по всем параметрам скорости, которые мы проанализировали, наш маленький набор для самостоятельного изготовления опередил маршрутизаторы, независимо от того, стоили они 90 или 250 долларов. Итак, вот несколько советов, которые помогут упростить использование роутера. На главную> DIY How to Projects and Tutorial Guides> Использование маршрутизатора и некоторые из различных способов его использования.Вы получите краткий обзор детали вместе со ссылками, которые позволят вам детализировать и узнать более подробную информацию о маршрутизаторе с фиксированной базой, который имеет дополнительную опцию, позволяющую использовать его в качестве погружного маршрутизатора. Шаг 1 — Руководство по основанию маршрутизатора. Выполните следующие действия, чтобы вырезать конструкции из дерева с помощью шаблонов фрезерных станков и направляющих подшипников. Как только я его соберу, я начну размещать кроликов в поголовье 1 × 6. Для проектов DIY-маршрутизаторов с ЧПУ нет предела. Я использовал свою круглую оправку, чтобы сделать толстую круглую столешницу, но я не рекомендую это делать.Используйте острые фрезы для более чистых и безопасных разрезов. Настольный подъемник маршрутизатора DIY. Затем пришло время прикрепить петлю пианино к двум кускам фанеры. После того, как фанера была обрезана до нужного размера, я мог перейти к измерению расстояния между центром, где фреза будет переходить к внешнему краю опорной плиты маршрутизатора. DIY руководство по маршрутизатору с ЧПУ доступно в нашей цифровой библиотеке, а онлайн-доступ к нему установлен как общедоступный, поэтому вы можете получить его мгновенно. Ручной маршрутизатор — сам по себе удивительно универсальный инструмент.Руководство по изготовлению самодельных опорных пластин для маршрутизатора. … В этом проекте лотка для тыкв я использовал фрезерную насадку, где я приклеил кусок сверху, и они не совпадали идеально. Маршрутизаторы — универсальный инструмент. Лично я использую этот маршрутизатор Ridid 2 HP с фиксированной базой, в нем используется цанга 1/2 дюйма, и мне он очень нравится. Изготовление фрезерного стола станет… Популярной деревообработкой. Затем я наклеил двусторонний скотч на петлю пианино и поместил ее так, чтобы ствол петли находился прямо на том месте, где встречаются две части.Вы хотите знать, какие роутеры покупать правильно? Если вам нужен самодельный роутер, который мы использовали, вы можете его получить. Хвостовики фрезы бывают двух диаметров, 1/4 дюйма. Ищете набор для самостоятельного фрезерования с ЧПУ или настольный станок с ЧПУ для дома? Кассовый календарь на 2021 год; Формы для рулетов Тутси; Предварительные маршруты Silver Rose; Государственный справочник на 2021 год; Организационная структура Совета штата Мэн на 2021 год; Мэн Рыцари Колумба. Набросайте на столешницу кусок акрила размером 1 фут × 1 фут (30 см × 30 см). Теперь глубина между резками регулируется, но, в отличие от фрезерного станка (о котором я расскажу ниже), вы не можете поднимать и опускать во время резки.Это здорово для начала, и вы сможете обновить его позже. Эта стилизованная кромочная направляющая, которую я сделал, имеет регулируемую кромочную направляющую и может быть адаптирована к ЛЮБОМУ маршрутизатору со съемной базовой пластиной. Единственный маршрутизатор, который вы должны использовать одной рукой, — это обрезной маршрутизатор. Получите сразу во вторник, 23 февраля. Они удобны для приложений, например, когда вы склеили две части вместе, а края не совпадают. Маршрутизаторы с фиксированной базой — это маршрутизаторы, которые непрерывно режут на одной и той же глубине. Как настольная пила… но для роутера. В нем будут описаны основные шаги, которые помогут вам определить, подходит ли вам создание собственного маршрутизатора Linux.Как использовать столярку для печенья. Это чертовски беспорядочно, но оно того стоит! Этот пост содержит партнерские ссылки. Это руководство не содержит подробных сведений о настройке маршрутизатора DIY. Если вы режете много материала, не режьте слишком много слишком быстро. Они бывают разных размеров, чтобы соответствовать размеру долота. Хорошо … давайте перейдем к сути. + руководство по маршрутизатору своими руками 21 января 2021 г. Woodstock International, Inc. — производитель оборудования и инструментов для деревообрабатывающей и металлообрабатывающей промышленности Fox.Большинство людей используют роутеры в качестве портативного инструмента. Иногда их называют ручными маршрутизаторами или ручными маршрутизаторами. Хороший пример — круглая приспособление. Вакуумный стол с зонированной подпленочной сантехникой. ИЛИ вы также можете сделать это. Один из самых простых способов создать идеальный круг — это фрезер. Привет, друг! Это будет пошаговое руководство. В настоящее время я использую этот проводной Ridgid Trim Router в своем магазине. Наш ассортимент фрезерных станков с фиксированным основанием идеально подходит для точного профилирования твердых и мягких пород древесины, а также для вырезания пазов, пазов и ласточкин хвоста.Я измерил петлю, которую использовал (24 дюйма), чтобы получить это измерение, затем отрезал фанеру до нужного размера. Этот подшипник предназначен для движения по краю доски, когда резак режет профиль. Вам понравится построить этот забавный стол-маршрутизатор с подъемником, воспользовавшись приведенными здесь инструкциями, которые объясняют процесс … Чтобы облегчить себе жизнь, я решил сделать эту супер-простую приспособление! Зарегистрируйтесь, указав свой адрес электронной почты, чтобы получать руководства и обновления. Здесь я делюсь с вами своими проектами DIY! При использовании этого приспособления важно помнить, что он всегда будет разрезать по центру, поэтому вы должны помнить об этом при разметке линий для разрезов.Фрезерный станок по дереву — это очень универсальный электроинструмент для нанесения основных или сложных кромочных профилей на заготовку (например, доску). Вставив винты во внешние концы, я сдвинул зажимы к центру, затем просверлил остальные отверстия и вставил все винты на место. Приспособления для фрезерования необходимы и полезны в деревообработке, так как позволяют мастерам создавать шаблоны для своих проектов по деревообработке. Здесь у нас есть хороший деревообрабатывающий фрезерный станок, который дает вам множество возможностей. Они отлично подходят не только для добавления некоторых декоративных штрихов в ваши проекты, но также могут использоваться для вырезания пазов, канавок и пазов для столярных изделий, выравнивания столешниц, вырезания и сглаживания грубых или неровных краев, когда это необходимо.В этой статье блога я расскажу, как сделать самодельные сани для фрезерных станков для ваших проектов по деревообработке. Не торопитесь и используйте его в небольших проектах или с записками. Если вы хотите, чтобы ваш маршрутизатор использовался в некоторых проектах, вот несколько: я надеюсь, что это руководство по маршрутизации было полезным, и я буду рад, если вы закрепите его на будущее. Конструкционный материал: большинство DIY-фрезерных станков с ЧПУ изготавливаются из МДФ, алюминиевого профиля или стали. Вы хотите знать, какие роутеры покупать правильно? В этом видео я создаю направляющую для кромок маршрутизатора, которая не обойдется вам дорого.Вот несколько различных типов, которые вы можете просмотреть, чтобы увидеть все варианты. Но у него также есть хорошие ящики, которые могут стать хорошим местом для хранения мелочей. На самом деле все очень просто! А некоторые фрезы предназначены для нарезания канавок — например, прямая насадка, насадка с канавкой для сока или сверло «ласточкин хвост». Существует два основных типа направляющих: круглая и квадратная. Сани с поперечным разрезом — это наиболее часто используемая приманка в моем магазине, поэтому я решил сделать новую, более легкую для повседневного использования и имеющую кучу приспособлений и насадок, чтобы сделать ее действительно универсальной для самых разных проектов.Создайте быстрый и простой пасьянс «Мраморный пасьянс» из древесных отходов! В настоящее время мы планируем построить кабельный маршрутизатор 7529 Porter. Вот 5 простых вещей, которые можно сделать из древесных отходов! Использование стола дает вам гораздо больше места для использования мощного двигателя с повышенной стабильностью. направляющая кромки маршрутизатора своими руками. Популярная деревообработка. Я Шара, голос, создатель и видеооператор Woodshop Diaries. Фрезерный станок большего размера режет гораздо более толстый материал, чем мой маленький фрезерный станок, без увязки, и им намного легче управлять, используя две ручки с каждой стороны.Если вы просто хотите добавить несколько декоративных краев в свои проекты и у вас ограниченный бюджет, фрезерный станок для обрезки, вероятно, станет вашим лучшим вариантом. Если вы много работаете по дереву, вы знаете, как важно найти лучший фрезерный станок по дереву. Устройство для стыковки печенья можно использовать для стыков между кромками и перпендикулярными стыками. Я видел фотографию этого сустава и хотел посмотреть, смогу ли я его воссоздать. Нет ничего лучше, чем работать с острым ручным инструментом … вот мой способ получения этого острого, как бритва, лезвия. Столы маршрутизатора — это в основном основание стола, к которому вы можете прикрепить маршрутизатор вверх дном, чтобы бит маршрутизатора выступал из стола.Ваш электронный адрес не будет опубликован. См. Страницу политик. Это система мощностью 1 лошадиных сил, которая имеет фиксированное основание, а также 5 различных маршрутизаторов, так что вы готовы приступить к работе, как только получите ее. Я построил приспособление для крепления стержня дюбеля, чтобы я мог проложить прорезь для вставки 1 × 3, чтобы сделать современную основу комода. Построение геометрической подставки для проигрывателя из шпона грецкого ореха. У вас должно быть не менее 6 дюймов перекрытия. Большинство маршрутизаторов поставляются с каким-либо типом насадок, которые проходят по краю платы и позволяют отрезать определенное расстояние от края.Пластина маршрутизатора дает вам лучшие варианты монтажа и будет… ТЕХНИЧЕСКИ, обрезной маршрутизатор также является маршрутизатором с фиксированной базой, но когда я говорю о маршрутизаторах с фиксированной базой, я обычно думаю о средних и полноразмерных версиях. Кроме того, я не специалист по маршрутизаторам. Прежде чем мы погрузимся в деревообрабатывающий маршрутизатор… Имя * Электронная почта * Веб-сайт. Поскольку насадка с V-образной канавкой достигает очень острой точки в центре, ее легко использовать в качестве ориентира для определения центра. Дом; Новости. У них обычно есть две ручки с каждой стороны, поэтому ими можно держать и управлять двумя руками.Планы стола маршрутизатора Creston Wood. Щелевой алюминиевый профиль, обычно выпускаемый компанией 80/20, используется во многих чертежах DIY-маршрутизаторов с ЧПУ, доступных в Интернете. Хвостовик — это часть фрезы, которая вставляется в фрезер. Насадки с V-образной канавкой, круглым носиком (или насадки с канавкой для сока) и другие насадки с декоративной канавкой также бывают разных размеров и часто используются для вырезания рисунков, таких как канавка для сока, показанная ниже на этой верхней крышке печи. Присоединяйтесь к Prime, чтобы сэкономить 3 доллара США на этом товаре. Начните с куска дерева 2 × 4 и добавьте к нему кусок дерева 1 × 3 горизонтально.Этот подъемник для маршрутизатора своими руками очень прост и дешев в сборке. Руководство по изготовлению самодельных опорных пластин для маршрутизатора. Это видео — первая часть серии, остальные части можно найти на веб-сайте YouTuber. При использовании ручного маршрутизатора полезно использовать направляющую или приспособление для более точных резов. Но если вы перевернете его и установите под столом, тот же маршрутизатор сможет выполнять совершенно новый набор задач. С помощью направляющей для шаблона и рифленой фрезы наденьте шаблон фрезера и легко отрежьте кусок под шаблоном.Маршрутизаторы Trim — это небольшие маршрутизаторы, которые обычно можно держать одной рукой, как показано здесь. 10 лучших маршрутизаторов для настольного монтажа в 2021 году: обзоры и руководство по покупке. Все просто зависит от того, для чего вы планируете его использовать. Или вы также можете просто зажать прямую кромку. Наконец, достигнув критической точки с готовыми решениями, которые не могут соответствовать растущим доступным скоростям, мы недавно сделали решительный шаг. Вы можете быть уверены, что у вашего конечного продукта всегда будут правильные разрезы и углы. Тем не менее, если вы думаете, что когда-нибудь захотите использовать функции погружного маршрутизатора, я бы порекомендовал приобрести маршрутизатор с фиксированной базой, который имеет дополнительную опцию, чтобы использовать его в качестве погружного маршрутизатора.Поскольку я измерял расстояние от центра фрезы с V-образной канавкой до внешнего края опорной плиты, я могу использовать этот зажим для битов разных размеров, и линия разреза всегда будет в центре. Вы должны прокладывать маршрут в противоположном направлении, в котором вращается долото. Вот руководство о том, как сделать приспособление для маршрутизатора для ваших следующих проектов. В общем, для этого более чем достаточно фанеры длиной 32 дюйма. Я буду держать вас в курсе, как это работает, когда я его построю. После недавнего опроса на моей странице в Facebook я был поражен тем, сколько людей задают столько вопросов о том, как использовать маршрутизатор.Следующее сообщение → Оставить комментарий Отменить ответ. Это может нанести ущерб вашему проекту или, в худшем случае, может улететь и создать для вас опасность. Использование маршрутизатора и некоторые из различных способов использования маршрутизатора. Это определенно одна из самых простых сборок, которые я завершил, но с одной из самых больших выплат. Ссылки ниже являются партнерскими ссылками, нажатие на них помогает мне поддерживать работу этого сайта :). Эта часть проста. И они обычно крупнее и мощнее триммеров. Заборы, прочный верх и фасад шкафа — вот лишь некоторые из особенностей.Вот бесплатный план маршрутизатора от Popular Woodworking, который включает в себя все навороты покупного стола маршрутизатора и будет стоить вам менее 200 долларов, чтобы построить его. Некоторые распространенные декоративные кромочные фрезы — это фаска, римская ось, закругление и бухта. ЗАПРОС: Если вы измените эти планы для другого маршрутизатора… Обратите внимание, я основываю все измерения на использовании складных пил TOUGHBUILT 41,50 ”в качестве основания, поэтому, если вы измените дизайн, обязательно отрегулируйте ширину в соответствии с расстоянием между треками и глубиной… 6.Подъемник для маршрутизатора своими руками Вот несколько примеров того, как я использовал свой маршрутизатор — это всего лишь несколько вещей, для которых вы можете их использовать: Сглаживание неровных краев после ламинирования двух досок. Для этого приложения я вырезал только 1/4 дюйма в глубину, и мне удалось разрезать его за один проход. Планы деревообработки для изготовления несложного аксессуара. Так что он может стать вашим по цене дерева… Создание роутера для домашнего приготовления оказалось лучшим предложением, чем мы могли себе представить. Использование линейки — один из лучших способов фрезеровать насечки и канавки.Заборы, прочный верх и фасад шкафа — вот лишь некоторые из особенностей. Universal Router Edge Guide и Mortise Jig — 220 — Поиск на YouTube: Последние сообщения. Информация о том, когда и как использовать маршрутизатор при выполнении работ по дереву, и помощь в безопасном использовании маршрутизатора. Я использую маршрутизатор Ridid 2 HP с фиксированной базой. Давайте также рассмотрим термины цанговый патрон и хвостовик, прежде чем я углублюсь в это. Я получил свой фиксированный базовый фрезерный станок, потому что мой обрезной фрезерный станок просто не резал его (каламбур), чтобы помочь мне вырезать круги в 2-кратном материале.В этом посте мы рассмотрели лучшие маршрутизаторы DIY с ЧПУ и также создали руководство по интересным моментам, когда вы покупаете свой первый маршрутизатор DIY с ЧПУ. Мы собрали 39 лучших схем столов для маршрутизаторов, сделанных своими руками. Хотя это жизнеспособный вариант, маршрутизатор, установленный на столе (или на столе маршрутизатора), более безопасен в использовании и может использоваться для резки на совершенно другом уровне. Сделайте приспособление, которое может превратить ваш фрезерный станок в идеальный инструмент! В нем достаточно места для вашего роутера. На этот вопрос сложно ответить, потому что маршрутизаторы НАСТОЛЬКО УНИВЕРСАЛЬНЫЕ, поэтому вы можете использовать их по-разному для каждого приложения.Дизайнер построил этот подъемник для своей кухонной тележки BEKVAM, взломанной IKEAhacked, но он подходит и для других столов маршрутизатора, если вы можете придерживаться плана дизайна. Но он по-прежнему актуален и будет постоянно обновляться. Мы собрали 39 лучших схем столов для маршрутизаторов, сделанных своими руками. Некоторые из продуктов, которые чаще всего упоминаются в руководствах по маршрутизаторам, — это аксессуар Bosch Deluxe Router Edge Guide с вытяжкой пыли и адаптер для вакуумного шланга, получивший 348 отзывов, а также приспособление для фрезерования Milescraft SignPro Complete Sign Making Router… Изображение через Techno-CNC… Вакуумные столы часто являются лучшими решение для работы с плоским листом, часто выполняемой на фрезерных станках с ЧПУ.Стол маршрутизатора DIY; Это очень аккуратно выглядящий стол для маршрутизатора с красивыми акцентированными краями, чтобы удовлетворить ваше эстетическое восприятие. Хотите быстро и просто сделать праздничные подарки? Эта страница является домашней страницей и визуальным оглавлением. Наш ассортимент приспособлений, направляющих и принадлежностей для деревообрабатывающих фрезерных станков обеспечивает профессиональные результаты. Прикрепляйте детали к рабочему столу, чтобы не мешать рукам.

студенческих ссуд отозвано через 7 лет, Сабвуфер для церкви, Продолжительность жизни Sun Cheek Conure, Как разобрать пилу Ryobi Pole Saw, Фильтр для воды омывателя Ge, Белый миномет против серого миномета, Код скидки семьи Гуава, Сэди Фрост Чистая стоимость 2020, Площадь Веселого ранчо,

Руководство по маршрутизатору

для начинающих деревообработчиков — все, что вам нужно знать!

После недавнего опроса на моей странице в Facebook я был поражен тем, сколько людей задают столько вопросов о том, как использовать маршрутизатор.Я не эксперт по маршрутизаторам, но я хотел составить это руководство по маршрутизаторам со всей информацией, которую я узнал за эти годы, чтобы помочь другим, у кого есть вопросы.

Этот пост содержит партнерские ссылки. Кроме того, я не специалист по маршрутизаторам. См. Страницу политик.

Руководство по маршрутизатору

: что такое маршрутизатор?

Маршрутизаторы

бывают разных форм и размеров. Ниже я расскажу о различных типах, но, по сути, фрезерный станок — это электроинструмент, который использует фигурный резак (или немного) для выполнения декоративных кромок или канавок в древесине.

Маршрутизаторы

— универсальный инструмент. И, как любой электроинструмент, они представляют собой возможную опасность, особенно если вы не знаете, как им пользоваться. Обязательно прочтите инструкции производителя к вашим маршрутизаторам и научитесь использовать их в небольших проектах, прежде чем браться за что-то масштабное.

Руководство по маршрутизатору

: зачем оно мне?

Маршрутизаторы

действительно удобны. Я не использую свои в каждом проекте, но я использовал их в нескольких. Они отлично подходят не только для добавления некоторых декоративных штрихов в ваши проекты, но также могут использоваться для вырезания пазов, канавок и пазов для столярных изделий, выравнивания столешниц, вырезания и сглаживания грубых или неровных краев, когда это необходимо.

.

Вот несколько примеров того, как я использовал свой маршрутизатор — это всего лишь несколько вещей, для которых вы можете их использовать:

Добавьте декоративную кромку на разделочную доску

Вырежьте идеальный круг

Гладкие неровные края после ламинирования двух досок

Вырезать дадо для сборки полок

Отверстие под часовой механизм

Специальные фрезы также могут быть полезны при изготовлении дверок шкафов, вырезании пазов для ключей и вырезании деталей из шаблонов.

Руководство по маршрутизатору

: какие бывают?

Существует несколько типов маршрутизаторов, и некоторые термины совпадают. Но есть три основных типа маршрутизаторов . Они могут быть разных размеров и называться разными именами, но обычно попадают в одну из этих категорий.

.

Давайте также рассмотрим термины цанга и хвостовик , прежде чем я углублюсь в это. Цанга — это металлическая втулка на фрезере, в которую вы вставляете фрезу.Хвостовик — это часть фрезы, которая вставляется в фрезер. (Это похоже на дрели и сверла.) Они обычно бывают диаметром come ″ и ½ ″ на маршрутизаторах.

Обрезные фрезеры

Маршрутизаторы

Trim — это небольшие маршрутизаторы, которые обычно можно держать одной рукой, как показано здесь. Иногда их называют ручными маршрутизаторами или ручными маршрутизаторами. В настоящее время я использую этот проводной Ridgid Trim Router в своем магазине. Он также поставляется с версией с батарейным питанием , если вы хотите отказаться от кабеля.

Маршрутизаторы

Trim обычно имеют цанги ¼ ″ для хвостовиков фрезы ″ и лучше всего подходят для мелких деталей, таких как добавление декоративных кромок, показанных здесь.

По моему опыту, они плохо справляются с удалением большого количества материала за один раз. Я использовал свое приспособление для круглой формы , чтобы сделать круглую столешницу толщиной , но я не рекомендую это делать. Он слишком мал для больших разрезов.

Маршрутизатор с фиксированной базой

ТЕХНИЧЕСКИ, обрезной маршрутизатор также является маршрутизатором с фиксированной базой, но когда я говорю о маршрутизаторах с фиксированной базой, я обычно имею в виду средние и полноразмерные версии.Маршрутизаторы Trim — своеобразное животное.

.

Маршрутизаторы с фиксированной базой — это маршрутизаторы, которые непрерывно режут на одинаковой глубине. Теперь глубина между резками регулируется, но, в отличие от фрезерного станка (о котором я расскажу ниже), вы не можете поднимать и опускать во время резки. У них обычно есть две ручки с каждой стороны, поэтому ими можно держать и управлять двумя руками. И они обычно крупнее и мощнее триммеров.

Они могут быть ТОННЫ размеров (в количестве лошадиных сил) и могут иметь цанги ″ или ½ ″.Лично я использую этот маршрутизатор с фиксированной базой Ridid 2 HP с цанговым патроном ½ дюйма, и мне он очень нравится. Фрезерный станок большего размера режет гораздо более толстый материал, чем мой маленький фрезерный станок, без увязки, и им намного легче управлять, используя две ручки с каждой стороны.

.

PS, ½ ″ маршрутизатор, который я использую. поставляется с цанговым патроном ¼ ″, так что я все еще могу использовать с ним все мои старые ¼ ″ маршрутизаторы, даже если они имеют другой размер хвостовика.

Погружной фрезерный станок

У меня нет фрезерного станка, чтобы показать вам его фотографии, но в основном фрезерный станок — это просто фрезерный станок с «пружинистым основанием», который позволяет вам погрузить фрезу в древесину и снова поднять ее.Это полезно для вырезания знаков, когда вам нужно поднять биту между буквами или рисунками, которые вы вырезаете. Удобно иметь возможность погружения, а некоторые маршрутизаторы с фиксированной базой имеют отдельную насадку, которую вы можете приобрести, чтобы предоставить вам как фиксированную, так и врезную базу.

Руководство по маршрутизатору

: что лучше?

Все зависит только от того, для чего вы планируете его использовать.

.

Если вы просто хотите добавить некоторые декоративные кромки в свои проекты и у вас ограниченный бюджет, фрезерный станок , вероятно, станет вашим лучшим вариантом.Это самый дешевый вариант, но и с наименьшим энергопотреблением. Это здорово для начала, и вы сможете обновить его позже.

.

Если вы планируете использовать его для вырезания кругов, столешниц, вырезания больших палочек или собираетесь использовать его на большом количестве толстого материала, я бы перешел на более крупный маршрутизатор с фиксированным основанием. Я получил , мой маршрутизатор с фиксированным основанием , потому что мой обрезной маршрутизатор просто не резал его (каламбур), чтобы помочь мне вырезать круги в материале 2x. Более крупным маршрутизатором гораздо легче управлять, поэтому мне удобнее им пользоваться.

.

Тем не менее, если вы думаете, что когда-нибудь захотите использовать функциональность погружного маршрутизатора, я бы порекомендовал приобрести маршрутизатор с фиксированной базой , который имеет дополнительную опцию, чтобы использовать его в качестве погружного маршрутизатора. Как 2-в-1.

Руководство по маршрутизатору

: Использование маршрутизатора

Это сложный вопрос, потому что маршрутизаторы НАСТОЛЬКО УНИВЕРСАЛЬНЫЕ, поэтому вы можете использовать их немного по-разному для каждого приложения. Однако в этом посте я расскажу об ОСНОВАХ, поэтому сначала нам нужно установить бит.

Типы насадок для маршрутизатора

Маршрутизаторы

могут использовать ТОННУ разных битов. Вот несколько различных типов, которые вы можете просмотреть, чтобы увидеть все варианты. Некоторые из них предназначены для кромок, и они будут иметь небольшой подшипник внизу или вверху. Этот подшипник предназначен для движения по краю доски, когда резак режет профиль.

Некоторые распространенные декоративные кромочные фрезы — это фаска, римская Ogee, закругление и углубление. Вы можете увидеть фаску по нижнему краю подноса, римскую Ogee по краю двери и скругление на дверной раме шкафа ниже.

А некоторые фрезы предназначены для нарезания канавок — например, прямая насадка, насадка с канавкой для сока или сверло «ласточкин хвост».

.

Прямые биты бывают разных размеров и обычно используются для резки палочек. Еще я использую их, когда вырезаю столешницы для круглых столов. Насадки с V-образной канавкой, круглым носиком (или насадки с канавкой для сока) и другие насадки с декоративной канавкой также бывают разных размеров и часто используются для вырезания конструкций, таких как канавка для сока, показанная ниже в этой верхней крышке плиты.

Насадки для обрезки заподлицо — еще одно очень распространенное сверло, используемое в деревообработке. Это удобно, когда вы склеили две части вместе, и края не были заподлицо. Я использовал насадку для обрезки заподлицо в , этот проект лотка для тыкв , где я приклеил кусок сверху, и они не совпадали идеально. Вместо того, чтобы часами шлифовать, я использовал фрезерную насадку, чтобы очистить края.

Установка бита маршрутизатора

После того, как вы решите, какой бит вы хотите использовать, следуйте инструкциям производителя, чтобы установить его в свой конкретный маршрутизатор.Обычно вы просто вставляете его в цангу и используете прилагаемый гаечный ключ (для этого маршрутизаторы поставляются с гаечным ключом), чтобы затянуть гайку.

После того, как вы снова установите основание, вы можете отрегулировать его вверх и вниз (у меня есть поворотное колесо для более точной регулировки), чтобы установить нужную глубину резания (подробности о глубине резания см. Ниже). PS не обращайте внимания на мое лицо «пытаюсь увидеть сквозь пыльные очки».

Направление маршрутизации

Тогда пора идти.При фрезеровании кромки очень важно направление фрезерования. Вы должны прокладывать маршрут в противоположном направлении, в котором вращается долото. Таким образом, при перемещении маршрутизатора по внешнему краю платы — например, по внешнему краю рамки изображения — вы должны резать против часовой стрелки (или двигаясь слева направо).

При трассировке ВНУТРИ платы (например, в этой раме) вы должны трассировать по часовой стрелке (то есть справа налево).

Глубина трассировки

Глубина фрезерования зависит от вашего приложения.Глубина регулируется путем регулировки того, насколько далеко фреза выступает из основания. При фрезеровании небольшого декоративного края вы можете сделать один проход и обрезать край. Но, если вы снимаете много материала за один раз или прорезаете толстый материал ( как вырезание круглой столешницы ), может быть лучше сделать несколько проходов, каждый раз продвигаясь немного глубже.

Все зависит от того, насколько точны ваши биты, насколько мощный ваш маршрутизатор и насколько удобно вы им пользуетесь.При использовании маршрутизатора я НАСТОЯТЕЛЬНО рекомендую выполнить пару тестовых образцов, чтобы убедиться, что вы правильно настроили настройки.

В , в этом проекте книжных полок своими руками , я использовал маршрутизатор, чтобы вырезать дадо, чтобы вставить полки. Для этого приложения я разрезал только на ″ глубину, и мне удалось разрезать его за один проход. Однако если глубже, мне, вероятно, пришлось бы сделать несколько проходов.

Направляющая и приспособления для маршрутизатора

Вы заметите, что на изображении выше я использую прямой край, чтобы вырезать прямой дадо.При использовании ручного маршрутизатора полезно использовать направляющую или приспособление для более точных резов. Большинство маршрутизаторов поставляются с каким-либо типом насадок, которые проходят по краю платы и позволяют отрезать определенное расстояние от края. Или вы также можете просто зажать прямую кромку. Есть также много приспособлений, которые вы можете изготовить или купить, чтобы расширить функциональность вашего роутера.

.

Хороший пример — круговое приспособление. Вы можете приобрести приспособление для крепления на круге, чтобы закрепить на нем маршрутизатор, чтобы вырезать идеальный круг. ИЛИ, вы также можете сделать . Также существует ТОННА приспособлений и направляющих, которые помогут вырезать ласточкин хвост, вырезать буквы и т. Д.

Маршрутизатор

: Таблицы маршрутизатора

Я не могу много сказать о таблицах маршрутизаторов, так как у меня их лично нет. Однако они могут быть ОЧЕНЬ полезным инструментом — это в моем списке желаний. Столы маршрутизатора — это в основном основание стола, к которому вы можете прикрепить маршрутизатор вверх дном, чтобы бит маршрутизатора выступал из стола. Как настольная пила… но для роутера.У них есть защитные ограждения, и они могут быстро и безболезненно обрезать мелкие кусочки кромки и резать дадо.

.

Однажды я позаимствовал крошечный мобильный столик-маршрутизатор моего отца для одного проекта и как бы просто воспользовался им. Я сделал приспособление для крепления стержня дюбеля, чтобы я мог проложить паз для вставки 1 × 3, чтобы сделать современное основание комода. Так что у меня не так много информации. Но вот ссылка на отличное руководство по таблицам маршрутизаторов.

Советы по безопасности маршрутизатора

Я НЕ ЭКСПЕРТ ПО БЕЗОПАСНОСТИ.Следуйте инструкциям производителя для вашего конкретного маршрутизатора. Я просто должен это прояснить.

.

Однако есть несколько основных мер безопасности , которые следует соблюдать при использовании маршрутизатора. Многие люди боятся роутеров… и не зря. Они могут быть опасными. Итак, вот несколько советов, которые помогут сделать использование роутера более спокойным 🙂

.

Держите руки подальше от пути к маршрутизатору.

Если вы используете ручной маршрутизатор, как я показал в этой публикации, не держите его руками. Прикрепите детали к рабочему столу, чтобы направить , и держите руки в стороне. Если вы используете маршрутизатор с двумя ручками, держитесь за него ОБЕИМИ руками. Единственный маршрутизатор, который вы должны использовать одной рукой, — это обрезной маршрутизатор.

.

Убедитесь, что вы трассируете в правильном направлении

Я рассказал об этом выше

.

Не режь слишком быстро

Если вы режете много материала, не режьте слишком быстро.При необходимости сделайте несколько неглубоких проходов.

.

Используйте острые насадки

Используйте высококачественные острые фрезы. Плохие биты могут расколоться, сгореть, увязнуть и вызвать отдачу. Используйте острые фрезы для более чистых и безопасных разрезов.

.

Проверьте свою плату перед маршрутизацией

Изучите область, которую вы планируете направить. Не выполняйте трассу, если вы видите трещины, узлы или незакрепленные детали. Это может нанести ущерб вашему проекту или, в худшем случае, может улететь и создать для вас опасность.

.

Выключайте маршрутизатор, когда он не используется

Самое страшное в маршрутизаторе — это то, что это не триггерный переключатель, как у дрели. Вы щелкаете выключателем, и он включается. И все зависит от того, держите ли вы это в руках или нет. Если ваш маршрутизатор не режет, ВЫКЛЮЧИТЕ его. Не кладите его на рабочий стол в работающем состоянии. Не ходи с ним в бегах.

Практика, Практика, Практика

Лучшие уроки извлечены на собственном опыте. Если вы хотите узнать, как использовать маршрутизатор, лучший способ — ИСПОЛЬЗОВАТЬ МАРШРУТИЗАТОР.Не торопитесь и используйте его в небольших проектах или с записками. Маршрутизаторы — очень полезный инструмент, если вы научитесь обращаться с ними.

.

Если вы хотите, чтобы ваш маршрутизатор использовался в некоторых проектах, вот несколько:

Я надеюсь, что это руководство по маршрутизации было полезным, и я буду рад, если вы прикрепите его на потом.

До следующего раза, счастливое здание 🙂

9 Самодельные салазки для фрезерного станка, которые можно легко сделать своими руками

Салазки для фрезерного станка — один из важнейших инструментов для улучшения поверхности материалов.Он обычно используется для выравнивания деревянных поверхностей и кромок с выступом. Вместо того, чтобы покупать готовые салазки для маршрутизатора, вы можете создать их из легкодоступных материалов.

Итак, если вы не знаете, как это сделать или какие материалы вам следует получить, то эта статья для вас. Я собрал девять самодельных схем снегохода для роутера, которые вы легко можете сделать своими руками.

1. Сани для фрезерования больших плит своими руками

Это, наверное, один из самых простых способов сделать своими руками. Если вы знакомы с работой по дереву, то сможете быстро взломать процесс.Вам понадобится несколько деревянных кусочков, столярный клей и саморезы. В учебном пособии описаны конкретные размеры древесины.

Для инструментов вам понадобятся настольная пила, торцовочная пила, сверло, приспособление для карманных отверстий, шпиндельный пистолет и сверло для закругления. Описанные шаги просты для выполнения и объясняют процесс от измерения до резки и прикрепления.

Обратитесь к руководству

2. Салазки для маршрутизатора своими руками с использованием фанеры

Этот план описывает шаги, которые необходимо предпринять для сборки салазок для маршрутизатора из фанеры.Вам понадобится лист фанеры и саморезы для крепления. Также вам понадобятся дрель или набор отверток, удлинитель цанги фрезерного станка, наплавочная коронка и переключатель Mag Switch.

Сначала необходимо изготовить направляющие салазок маршрутизатора и собрать их. В учебнике есть все требования к размерам и раскрою. Еще один важный шаг — это разрезание днища на салазках и его сборка. Наконец, вам нужно будет прикрепить обе части, чтобы создать салазки маршрутизатора.

Обратитесь к руководству

3.Самый простой салазки для маршрутизатора DIY

В этом проекте вам нужно разрезать деревянные доски для создания каретки. Затем соберите шесть одинаковых деревянных растений, чтобы использовать их в качестве основы для повозки. Присоединение шести досок к двум длинным доскам с каждой стороны завершит основание каретки.

Этот учебник не требует пояснений и выделяет все измерения, которые необходимо учитывать при резке. Самое приятное то, что вы можете легко найти все материалы, используемые в этом DIY.Если вы собираетесь построить снегоход для маршрутизатора, который прослужит долго при регулярном использовании, этот план «сделай сам» будет лучшим.

4. Самодельные сани для фрезерного станка

Этот проект хорошо работает с фанерой, МДФ или обычным деревом. Очевидно, что первым делом нужно измерить все части и отрезать их по размеру. В руководстве объясняются измерения, а также инструменты, которые вам следует использовать.

Идея этого проекта состоит в том, чтобы создать салазки для маршрутизатора, которые хорошо подходят для больших столешниц или плит.Деревянные детали очень легко прикрепить с помощью клея, а затем с помощью шурупов. Лучшее в этом снегоходе для маршрутизатора — то, что он не обязательно должен быть идеальным, если все измерения правильные.

5. Салазки для фрезерных станков своими руками для больших поверхностей

В тех случаях, когда вы не можете использовать обычную шлифовальную машинку для выравнивания поверхностей, вам пригодятся салазки для фрезерования. Хорошо, что вы можете построить его дома, используя оставшиеся материалы. Кроме того, для проекта не нужны особые навыки, если вы умеете измерять, вырезать и прикреплять.

Следуя этому руководству, вы можете измерить и разрезать фанеру до нужных размеров. Чтобы обеспечить бесперебойную работу рельса при шлифовании, необходимо выполнить несколько шагов. С помощью набора отверток и нескольких винтов вы можете прикрепить все детали, как описано, и завершить процесс.

6. Самодельные салазки для фрезерного станка из металла

Если вы хотите создать самодельные сани для маршрутизатора, но боитесь всего процесса измерения и резки дерева, эта металлическая конструкция может быть лучшим для вас.Проект требует только, чтобы вы разрезали металлические стержни до нужного размера, затем разложили их, чтобы прикрепить и создать каретку.

Внутренняя часть стержней требует дополнительной опоры, и вы можете использовать обрезанную по индивидуальному заказу древесину для усиления на концах. Затем просверлите металлические стержни в дереве и прикрепите их шурупами. Это, вероятно, один из самых простых способов сделать самодельный маршрутизатор с помощью простых инструментов.

7. Сани для маршрутизатора своими руками с регенерированным материалом

Использование уже имеющихся у вас предметов для самостоятельного проекта — это хитрость, позволяющая сэкономить деньги.В этом проекте вы можете использовать оставшуюся фанеру для создания салазок фрезерного станка. После обрезки древесины до нужного размера вам нужно будет ламинировать две из них, чтобы увеличить высоту.

После этого шага вы можете закрепить их винтами, чтобы лучше закрепить, или оставьте столярный клей высохнуть. Каретку очень легко сделать из фанеры или любой другой деревянной доски, которая у вас есть.

8. Регулируемые салазки для маршрутизатора DIY

Мне нравятся проекты DIY, потому что они не ограничивают тип используемых материалов.В этом проекте для изготовления салазок маршрутизатора используется обычная разделочная доска и другие материалы. В учебном пособии указаны размеры при резке, чтобы салазки работали должным образом.

Проект уникален по сравнению с другими, но, что интересно, проще в исполнении. На это уходит немного времени, а салазки маршрутизатора хорошо подходят для выравнивания любой деревянной поверхности.

9. Сложные регулируемые салазки для самостоятельного маршрутизатора

Этот план DIY использует совершенно другой подход к созданию салазок для маршрутизатора.Хотя здесь используются материалы, аналогичные другим методам, процесс уникален и немного сложен. Проект включает в себя множество измерений и резки, но это ожидаемо, если вы собираетесь построить модель для длительного использования.
