Толщина стен монолитного дома: как сделать расчет, минимальные показатели по СНИП и СП, какая должна быть для двухэтажного дома из кирпича, туалета, бани, гаража

как сделать расчет, минимальные показатели по СНИП и СП, какая должна быть для двухэтажного дома из кирпича, туалета, бани, гаража

Толщину плитного фундамента рассчитывают на основании норм соответствующих сводов правил и СНиП.

Зная оптимальную величину параметра, застройщик может оставаться уверенным в прочности основания под строящееся сооружение, а также определить потребность в количестве бетона для плиты.

В статье расскажем о том, какой должна быть толщина фундамента из монолитной плиты, от чего зависит цифра и как сделать правильные расчеты.

От чего зависит показатель?

Плита в рассматриваемом случае представляет собой монолитное армированное основание под всей площадью сооружения.

Силовая конструкция состоит из принципиально значимых слоев:

1. уплотненной подушки из нерудных материалов;
2. теплоизолятора и гидроизолятора;
3. подбетонки, а также непосредственно бетонной плиты со вмурованным арматурным каркасом.

Толщина монолита определяет прочность и надежность основания и зависит от ряда параметров, в том числе:

• характеристик грунта под опорной площадью основания;
• глубины закладки силовой конструкции;
• проектных нагрузок, которые определяются конструктивными особенностями сооружения, условиями эксплуатации, климатическими условиями в регионе.

Профессиональные проектировщики учитывают все перечисленные факторы, для чего требуется доскональное понимание технологии и опыт в закладке плитных конструкций.

Частные застройщики, чтобы сэкономить на услугах специалистов, используют упрощенную методику, которая основана на учете трех параметров:

• толщины арматуры;
• промежутка между арматурными поясами;
• толщины бетона над и под арматурным каркасом.

Как правило, если сложить три указанных параметра, то получают значение толщины плиты в пределах от 0,2 до 0,3 м. Конечный показатель регулируют, учитывая особенности грунта, равномерность залегания пород и сложность конструкции будущего здания.

Помимо косвенной оценки, которую дают практикующие строители, согласно установленным нормам необходимо проверять выбранную толщину плиты относительно параметра – оптимальное удельное давление сооружением на грунт (подробнее в таблице).

Если давление, которое по проекту будет оказывать здание на грунт, будет отличаться от справочного значения не больше, чем на 25% в большую или меньшую сторону, то считают, что толщина плиты выбрана правильно.

Оптимальное значение распределенной нагрузки (кгс/см²) в зависимости от типа грунта
пластичные глины, супеси	0,50
плотные пески, суглинки	0,35
пески средней плотности, твердая глина	0,25

Минимальные цифры по СНИП, СП

Согласно действующим стандартам (СНиП 2.02.01-83 и СП 50-101-2004), минимальная высота всего фундаментной конструкции с учетом всех слоев будет равна не меньше 0,6 м, при этом минимальная толщина самой плиты – 0,10–0,15 м.

При условии соблюдения правил СНиП и СП, наименьшее значение параметра допускается использовать в том случае, если выбран бетон марки не ниже М300 с прочностью В22,5.

Для того, чтобы обеспечить необходимый резерв прочности, застройщик должен провести армирование плиты, что в конечном счете позволит фундаменту быть стойким к деформирующим воздействиям со стороны грунта.

Выбор необоснованно толстой плиты приведет не только к перерасходу материальных и трудовых ресурсов. Значительное давление со стороны дома вместе с монолитным фундаментом со временем будет сопровождаться проседанием конструкции в грунте.

Чрезмерно «легкое» давление, свою очередь, приведет к тому, что плита будет перемещаться при малейших подвижках грунта (например, при оттаивании земли весной), уменьшая эксплуатационный ресурс всей постройки.

Исходя из вышеизложенного следует, что в задачи проектировщика входит выбор минимальной допустимой толщины плиты в зависимости от типа грунта, суммарных нагрузок и других факторов.

Усредненные показатели для разных строений

Разброс допустимых значений толщины плиты монолитного основания достаточно невелик. В частном домостроении можно ориентироваться на следующие показатели:

Тип постройки	Толщина плиты, м
Легковесные постройки, садовые сооружения	0,10–0,15
Кирпичные туалеты, гаражи, бани	0,15–0,20
Одноэтажный каркасный, деревянный или пенобетонный дом	0,20–0,25
Одноэтажный дом из кирпича или бетона	0,25–0,30
Двухэтажный дом	0,30–0,35
Кирпичный дом или постройка из других тяжеловесных стройматериалов в несколько этажей	0,30–0,40

Приведенные в таблице значения позволяют оценить, как толщина плиты зависит от сложности и веса возводимого сооружения. Увеличивать толщину до 0,5 м нецелесообразно, поскольку конструкция потеряет основное преимущество «плавающей» плиты – возможность перемещения вместе с сезонными подвижками грунта. Точные показатели получают расчетным путем на этапе проектирования плитного основания.

Как рассчитать?

Самый простой способ расчета толщины плитного основания основан на суммирование трех параметров:

• промежутка между армирующими поясами;
• толщины прутьев;
• толщины защитного бетонного слоя вокруг каркаса (от 4 см)

Правила армирования железобетонных фундаментов регламентируются соответствующими параграфами в СНиП 52-01-2003 и СП 52-103-2007.

Более обоснованный расчет ведут по нагрузкам от будущего сооружения. Например, для легкой постройки сельскохозяйственного назначения будет достаточно плиты высотой 0,1 м, а для загородного дома – 0,2–0,3 м.

При этом нужно учитывать особенности сооружения. Например, длинный и узкий фундамент для дома с минимальным количеством внутренних перегородок будет подвергать изгибающим нагрузкам, в результате чего могут возникнуть трещины в фундаментной плите приблизительно посередине. Чтобы этого избежать, целенаправленно приращивают толщину монолита.

Исходные данные для расчета

Таким образом, чтобы определить толщину плиты, застройщик должен обладать следующей информацией:

• знать тип грунта и, как следствие, оптимальное значение распределенной нагрузки;
• знать конструкционные параметры будущего сооружения и типы задействованных материалов, чтобы рассчитать проектные нагрузки;
• выбрать оптимальную схему армирования для заданных условий, а именно: диаметр прутков, размер ячеек, расстояние между поясами и т.п.

Последовательность вычислений

Вычисления толщины плиты проходит по следующему алгоритму:

1. Определение суммарных нагрузок.
2. Расчет удельного давления на грунт методом деления общего давления на площадь основания. Размер плиты должен превышать габариты самого сооружения минимум на 10 см с каждой стороны.
3. Сравнение удельного давления на грунт с оптимальным табличным значением.
4. Полученную разницу в результате вычислений из п.3 компенсируют массой ж/б плиты фундамента.
5. Зная массу монолиту и плотность железобетона, определяют объем конструкции.
6. Находят искомую высоту плиты методом деления объема на площадь основания.

Анализ результатов

Если найденное по алгоритму, описанному ранее, значение высоты плиты находится в пределах от 0,2 до 0,35 м, то полученный результат считают оптимальным. Как правило, значение округляют до числа, кратного 50 в большую или меньшую сторону, и для надежности пересчитывают нагрузку, чтобы сравнить с рекомендованным справочным значением (разница не должна составлять больше 25%).

Если высота плиты больше 0,35 м, то у застройщика появляются основания предположить, что плита в заданных условиях – не самое экономически целесообразное решение и есть смысл рассмотреть варианты с ленточным или столбчатым основанием.

Снизить толщину монолита можно за счет конструирования ребер жесткости, которые предотвратят горизонтальное смещение чрезмерно легкого фундамента. В рассматриваемом случае не обойтись без расчетов, которые могут провести только высококвалифицированные специалисты.

Если толщина плиты менее 0,1–0,15 м, то, вероятнее всего, проектное сооружение является слишком массивным для плитного фундамента и для участия в исследовании грунта и проектирования силовой конструкции нужно пригласить опытных специалистов.

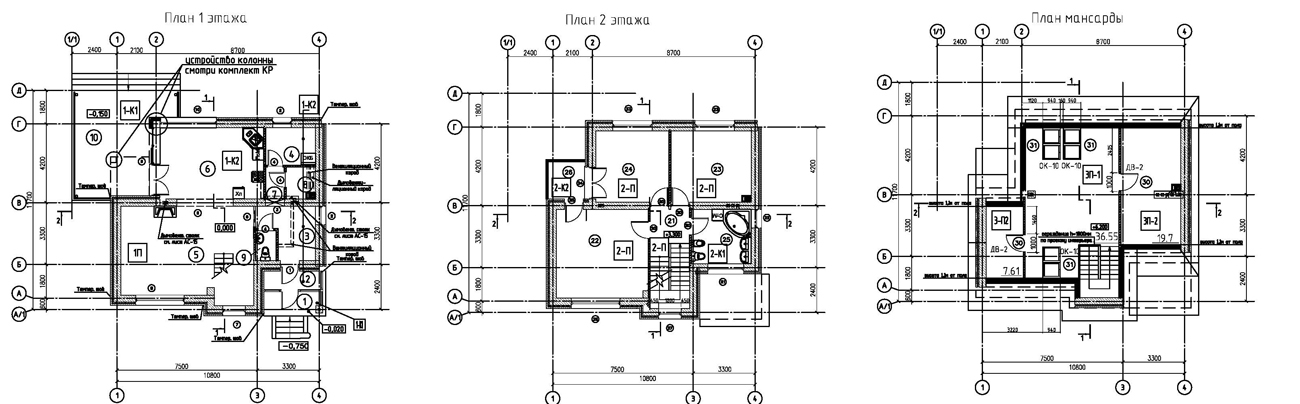

Пример расчета

Заданные условия:

• дом 2 этажа площадью 6 на 9 м;
• стены из газосиликатных блоков;
• несущая перегородка – одна;
• толщина стен – 0,3 м;
• высота сооружения – 5,5 м;
• высота фронтона – 1,0 м;
• крыша – кровельная черепица;
• несущий слой – глина (справочное удельное давление – 0,25 кг/см²).

В первую очередь находят общий вес сооружения, а именно:

• суммарная площадь всех стен (с фронтонами и перегородками, но без проемов окон и дверей) — 182 м², а их общая масса 182 × 180= 32 760 кг;
• площадь монолитного перекрытия за вычетом лестничного проема ~ 50 м². 2 .

  Разница с рекомендованным значением составит:

  (0,25-0,24)100/0,25=4%.

  Полученный результат удовлетворяет проектным условиям и позволяет сэкономить на количестве бетона, поэтому принимают высоту плиты равной 0,2 м.

  Заключение

  Толщина плиты фундамента является важным показателем, поскольку от него зависит прочность и надежность всей конструкции.

  Значение параметра будет варьироваться в коротких пределах, как правило, от 0,15 до 0,35 м, но во много определяться такими факторами, как вес конструкции, тип грунта, схема армирования и т.д. Поэтому, чтобы построить крепкий дом на плитном фундаменте, нужно со всей ответственностью отнестись к расчету толщины железобетонного монолита.

  Вконтакте

  Facebook

  Twitter

  Одноклассники

  Мой мир

  Толщина стен между квартирами в монолитном доме – minecrew.ru

  В 90-х годах 20 века строительные компании стали производить монолитные дома. Строения с первых дней привлекли потенциальных покупателей.

  Монолитные дома отличаются от кирпичных и панельных зданий наибольшей прочностью, долговечностью, улучшенной вентиляцией и теплоизоляцией. Также в момент усадки не происходит деформации бетона. Несущие конструкции представлены железобетонным монолитным каркасом, выполненным из колонн и продольных, поперечных стен.

  Дорогие читатели! Статья рассказывает о типовых способах решения юридических вопросов, но каждый случай индивидуален. Если вы хотите узнать, как решить именно Вашу проблему – обращайтесь к консультанту:

  +7 (812) 317-50-97 (Санкт-Петербург)

  ЗАЯВКИ И ЗВОНКИ ПРИНИМАЮТСЯ КРУГЛОСУТОЧНО и БЕЗ ВЫХОДНЫХ ДНЕЙ.

  Это быстро и

  БЕСПЛАТНО!

  Так как межкомнатные и межквартирные стены имеют кирпичную или гипсокартонную основу и не являются несущими, перепланировка в монолитном доме значительно упрощается. Важно знать порядок и возможность ее проведения в 2019 году.

  Особенности идей

  Внутренние перегородки в монолитных домах отсутствуют. За счет этого процесс перепланировки проходит легче, а дизайнеры, архитекторы и строители получают большой простор для деятельности.

  Перегородки, которые имеются внутри квартиры, могут не быть выложены. Иногда застройщики намечают границы с помощью одного кирпича. Поэтому многие владельцы жилых помещений принимают решение о том, что перепланировка в монолитном доме обязательна.

  Несмотря на то, что отсутствие простенков относит квартиру к типу жилья со свободной планировкой, на деле все обстоит не всегда просто. Для того, чтобы перестроить помещение, необходимо согласовать свои действия в соответствии с регламентирующими перепланировку нормативно-правовыми актами.

  Среди них выделяют:

  При несильных изменениях, которые затрагивают только внутренние перегородки, не являющиеся несущими, согласование проводится без выдачи технического заключения. Однако при переделке туалета, ванны, кухни, коммуникаций и несущих конструкций, требуется наличие проекта и технической документации от застройщика.

  В большинстве случаев после продажи квартир в монолитных домах строительные компании прекращают свою деятельность. Тогда разрешение может быть выдано жилищной инспекцией или другими компетентными органами.

  Особенностью перепланировки монолитного дома является возможность ее проведения сразу после вселения, ведь владельцы не должны ждать усадки здания, которая в кирпичных домах приводит к возникновению трещин, а, следовательно, повторному ремонту помещения, а такой проблемы у монолитных домов не наблюдается

  Перепланировка квартиры по Жилищному кодексу вполне допустима — при условии, что будут соблюдены все требования к безопасности.

  Какие бывают виды перепланировки по МНИИТЭП, и как правильно оформить такую перепланировку, можно узнать отсюда.

  Этапы перепланировки в монолитном доме

  За счет свободной планировки квартир в монолитных домах создается возможность реализации самых смелых задумок проектировщиков и архитекторов.

  Если перепланировка осуществляется полностью, то выделяют несколько этапов ее проведения:

  1. Из обычной кухни можно сделать студию. При этом разрешено поменять ее размеры и расположение. Ведь площадь зоны для готовки и принятия пищи зачастую не отвечает требованиям собственника. Поэтому кухню можно объединить с комнатой.
  2. Увеличить площадь можно, совместив санузел. Совместные ванна и туалет обыгрываются дизайнерами. Такая мера позволяет расширить пространство, рационально используя мокрую зону.
  3. Изменения отмечаются в количестве и площади жилых комнат. Если их недостаточно для каждого члена семьи, имеется вариант достройки новых помещений. Этого можно добиться, разделив одну спальню на две, захватив часть коридора или кладовки.
  4. Забрав зону коридора, можно сделать гостиную более просторной.
  5. Владелец может обустроить ниши, гардеробные, подсобки. Также отличным вариантом станет зонирование пространства.

  Важные уточнения

  Монолитные дома являются типом жилых помещений, возводящихся по новым техническим стандартам.

  Поэтому предъявляются более высокие требования к:

  • прочности конструкций;
  • теплоизоляции;
  • гидроизоляции;
  • звукоизоляции.

  Однако такие характеристики нередко прописываются только на бумаге. При этом качество жилья оставляет желать лучшего. Поэтому многие владельцы решаются на перепланировку.

  Несмотря на то, что шахты вентиляции стали более широкими, возможно подключение более мощной системы для выведения воздуха из комнат. Для того, чтобы внести такие изменения, требуется проект. При расположении квартиры в монолитном доме сделать это намного проще, чем в панельном или кирпичном здании.

  Монолитные дома создают более широкие возможности для перепланировки за счет отсутствия несущих стен (их функция возложена на колонны, а стены могут отмечаться только в санузлах, кухнях)

  Владельцы могут самостоятельно установить радиаторы отопления и провести электричество от щитов на лестничной площадке.

  Между колоннами располагаются стены-диафрагмы. Они необходимы для фиксации несущих конструкций. Об их расположении можно узнать из проекта дома.

  При желании провести перепланировку необходимо получить согласие у влад

  Толщина перекрытий в монолитных домах

  Монолитное перекрытие

  Когда необходимо монолитное перекрытие.

  Одним из самых надежных и недешевых перекрытий в строительстве, является монолитное перекрытие. Определимся с характеристикой необходимости его возведения, монолитное перекрытие устанавливается когда:

  • 1. Нет возможности доставить или установить железобетонные плиты сборного типа и если такой отказ от иных видов перекрытия (деревянного или любого облегченного) является осознанным;
  • 2. Стены во внутренней части строения имеют сложную конфигурацию, что не позволяет установить необходимое количество стандартных плит (т.е. требуется строительство участков с перекрытием монолитного типа).
    В данном моменте рекомендуется на старте перейти к монолиту, чтобы избежать неоправданных финансовых трат на подъемные механизмы и устройство опалубки;
  • 3. Сложные эксплуатационные условия (повышенные нагрузки, влажность и невозможность ее понижения с помощью гидроизоляции (например, бассейн или автомойка)). В настоящее время, плиты перекрытий изготавливают изначально напряженными, а армируют их натянутыми тросами, изготовленными из стали. Благодаря высокой прочности плит, сечение арматуры не велико, арматура подвержена коррозии и хрупкому разрушению.
  • 4. Когда функцию перекрытия совмещают с монолитным поясом. В данном варианте, сборные железобетонные плиты, как правило, запрещено опирать на конструкции из легких элементов. Требуется выполнение монолитного пояса. Если цена пояса и перекрытия сборного типа равна или выше стоимости монолитного перекрытия – правильным станет выбор именно монолита.
    Если монолитное перекрытие опирать на конструкцию с глубиной, соизмеримой ширине пояса, то устраивать последний нет необходимости. При этом существуют исключения, когда присутствует сложный грунт (закарстованный, сейсмически активный, имеющий посадочность второго типа и прочее).

  Монолитное перекрытие.

  Толщина монолитного перекрытия.

  В результате многолетней практики, для плитных конструкций изгибаемого типа, было установлено значение соотношения толщины и длины пролета. Это отношение для плит перекрытия равно 1:30. Так, при длине пролета в 6 метров, необходимая толщина плиты будет равняться 200 миллиметрам, а при длине плиты в 4.5 метра — 150 миллиметрам.

  Уменьшать или увеличивать толщину монолитного перекрытия, можно с учетом эксплуатационной нагрузки на перекрытие. В строительстве частного объекта, где нагрузки небольшие, можно уменьшать установленную толщину не более чем на 10-15 процентов.

  Напряженно-деформированное состояние перекрытия.

  Для понимания принципов работы монолитного перекрытия и способах армирования нужно проанализировать напряженно-деформированное состояние плиты. Например, защемленная плита размером 12 на 6 м, толщина 20 см. Нагрузка составляет 500 кг/м2.

  Если посмотреть на изополя перемещений перекрытия, можно заметить, что центральная часть подвержена большей деформации.

  Изополя перемещения монолитной плиты перекрытия.

  На мозаике напряжений так же заметно, область красного цвета соответствует растяжению плиты в нижней части, а область синего цвета сжатие плиты в нижней части.

  Мозаика напряжения монолитной плиты перекрытия.

  Это учитывается при армировании плиты. На картинке расчета армирования показана площадь армирования. Центральная часть низа плиты подвержена большему растяжению, поэтому нуждается в большем армировании. Верхняя часть плиты подвержена растяжению у торцов, поэтому в этой зоне армируется сильней.

  Площадь верхней арматуры.

  Площадь нижней арматуры.

  Опалубка монолитного перекрытия.

  Монолитное перекрытие предусматривает заливку бетонной смеси в опалубку горизонтального типа, ее часто называют «палубой». Известно две вариации обустройства такой опалубки.

  • Аренда металлической или пластиковой готовой конструкции, которая легко снимается. Этот вариант проще и многие застройщики отдают ему предпочтение, так как опалубку можно легко собрать и разобрать. Помимо этого в комплекте с опалубкой идут телескопические опорные элементы, которые поддержат опалубку на определенном уровне;
  • Строительство опалубки по месту возведения объекта из досок 25-30 миллиметров или фанерных влагостойких листов, с толщиной стенки не менее 20 миллиметров.

    В случае, когда конструкция щита собирается из досок, то их плотно подгоняют одна к другой. Если между досками образуется щель, то целесообразно применить гидроизоляционную пленку.

  Деревянная опалубка монолитного перекрытия.

  Телескопические стойки опалубки.

  Монтаж опалубки монолитного перекрытия производится по следующей схеме:

  • 1. Монтируются вертикальные опорные стойки, например, телескопические стойки из металла, с регулировкой их высоты. Можно применить для этих целей деревянный кругляк толщиной 10-15 сантиметров. Расстояние между опорами должно составлять около 1 метра. Стойки удаляются от стены минимум на 20 сантиметров;
  • 2. Сверху на опоры монтируется ригель (брус, швеллер или продольная балка), который предназначен для удержания опалубки;
  • 3. Поверх ригелей устраивается опалубка горизонтального типа. Если не применяется готовая опалубка, а в работу берется самодельная, то сверху ригелей размещают поперечно брусья или балки, поверх них укладываются фанерные листы с хорошей влагостойкостью. Опалубка монолитного перекрытия должна быть выполнена идеальной по размерам, а ее край должен упереться в стены, избегая образования щелей;
  • 4. Производится регулировка высоты стоек, необходимо совпадение верхнего края опалубки с верхним краем кладки стены;
  • 5. Выполняется установка вертикальных элементов (ограждения) опалубки с учетом захода плиты на стену не менее 150 миллиметров;
  • 6. Делается финальная проверка горизонтального уровня с использованием строительного прибора — нивелира.

  В некоторых случаях, для обеспечения удобства производства работ, опалубку выстилают пленкой гидроизоляции или обрабатывают ее технической смазкой, если опалубка металлическая. В результате, опалубка легко снимается, а поверхность бетонного перекрытия останется абсолютно ровной. Применять телескопические стойки при устройстве опалубки целесообразней, чем использовать опоры из дерева. Металлические опоры способны выдержать нагрузку до двух тонн, они устойчивы к микротрещинам, чего не замечено при использовании деревянного бревна или бруса.

  Армирование монолитного перекрытия.

  Давно известно, что бетон прекрасно работает на сжатие, а арматура, наоборот – на растяжение. При объединении этих двух параметров получается отличный строительный материал – железобетон.

  Арматура монтируется в зоне растяжения бетонной плиты и воспринимает все усилия этого растяжения. Арматуру такого типа принято называть рабочей (продольной), она должна иметь высокий коэффициент сцепления с бетонной смесью. Если это условие не будет выполнено, то бетон не будет передавать на арматуру эксплуатационную нагрузку.

  Армирование монолитного перекрытия.

  Для армирования монолитного перекрытия используются стальные стержни с периодическим профилем, которые имеют маркировку А3, согласно устаревшему ГОСТу или А400, согласно новому стандарту. Расстояние между арматурными стержнями, называется шагом армирования, наиболее используемый в плитах перекрытия шаг равен 15-20 сантиметрам.

  Если происходит защемление в участке, прилегающем к опорам, то вероятно возникновение опорного момента, который формирует усилие растяжения в верхней зоне перекрытия. По этой причине, монолитное перекрытие армируется, как в верхней зоне бетона, так и в нижней. Самые большие напряжения возникают по центру плиты или по ее краям, поэтому этим зонам при армировании необходимо уделить особое внимание.

  Для того чтобы арматурные сетки находились на определенном расстоянии друг от друга, устанавливаются специальные подставки. Изготавливаются они из арматуры диаметром 10 мм (класс Ат400С). Арматура изгибается, как показано на рисунке. Нижние грани подставки имеют длину 350 мм, верхняя – 300 мм.

  Перекрытия из бетона

  Высота подставки 100 мм, при толщине плиты 200 мм. Устанавливаются подставки с шагом 800-800 мм в шахматном порядке.

  На торцах плиты устанавливают «П» образные детали из арматуры диаметром 10 мм (класс А400С). Они служат для усиления краев перекрытия. Длинна верхней и нижней части 400 мм, высота 140 мм, как показано на рисунке (при толщине плиты 200мм).

  Сетка из арматуры должна перекрывать кирпичную стену не менее чем на 15 сантиметров, а газобетонную – на 25 сантиметров. Расстояние от торцов стержней до вертикальной опалубки, должно составлять так же – 25 мм.

  Для соблюдения нужного расстояния нижней сетки от опалубки, в зоне пересечения прутков, под нее вставляют фиксирующие элементы из пластмассы, с расстоянием между ними в 1 метр.

  Заливка бетоном монолитного перекрытия.

  Бетон для заливки монолитного перекрытия рекомендовано приобретать на комбинате — изготовителе, что намного облегчает дальнейшую работу. При заливке бетонного раствора ровным слоем «с колес», обеспечивается отличная твердость монолита. Это не относится к плите залитой ручным способом, с остановками на ожидание, пока готовится свежий раствор. Оптимальным является способ, когда бетон заливается в один заход с толщиной заливки 20 сантиметров. Не забывайте о технологических отверстий, к примеру, шахты дымохода или вентиляции.

  Процесс уплотнения бетона, также выполняется с использованием глубинных и поверхностных вибрационных аппаратов. Работоспособность данным устройствам обеспечивается подачей сжатого воздуха (пневмовибраторы) или электрического тока (электровибраторы).

  Заливка бетоном монолитного перекрытия.

  Если конструкция массивная, то укладка бетона производится с применением глубинного вибратора, а поверхностные вибраторные устройства применяют для уплотнения бетона в плитах перекрытий и при устройстве полов. Наружные вибраторы используют для уплотнения тонкостенных конструкций с густым армированием. Время применения вибраторного аппарата будет зависеть от таких параметров бетона, как пластичность и подвижность и может составлять от 30 секунд до 1 минуты.

  Если бетонная смесь прекращает осаживаться и на ее поверхности появляется цементное молочко, то это говорит о том, что вибрирование выполнено полностью.

  Для того чтобы избежать расслоения бетонного раствора, надо избегать лишней вибрации. Оптимальным шагом перестановки для внутренних вибрационных аппаратов, является шаг от одного до полутора радиуса их действия.

  По окончанию всех работ перечисленных выше, монолитное перекрытие оставляют на 28 суток, для просыхания и набора прочности. Первые 7 дней производят увлажнение поверхности. Через месяц наступает момент, когда опалубку можно снять.

  Видео — монолитное перекрытие.

  Похожие статьи.

  Дата добавления : 2017-08-18 &nbsp Автор: admin &nbsp Просмотров: 1886

  Хозяйственные постройки . .. — Ch5 Элементы конструкции: стены

  Хозяйственные постройки … — Ch5 Элементы конструкции: стены

  Стены

  Содержание — Предыдущая — Следующая

  Стены можно разделить на два типа:

  a Несущие стены, которые выдерживают нагрузки от перекрытий и крыши в дополнение к их собственному весу и которые выдерживают боковое давление от ветра и, в некоторых случаях, от хранимых материалов или предметов внутри здания,

  b ненесущие стены, не несущие нагрузок на пол или крышу.Каждый тип можно разделить на внешние и закрывающие. стены и внутренние перегородки. Применяется термин разделение к стенам, несущим или ненесущим, разделяющим пространство внутри здания на комнаты.

  Стены хорошего качества обеспечивают прочность и устойчивость к погодным условиям. сопротивление, огнестойкость, теплоизоляция и звук изоляция.

  Виды стен зданий

  Есть разные способы возведения стены и много разных материалы можно использовать, но их можно разделить на четыре основных группы.

  Кладка стены, в которой стена построена из отдельных блоков из таких материалов, как кирпич, глина или бетонные блоки, или камень, обычно в горизонтальных рядах, скрепленных какой-либо формой миномет. Некоторые продукты земного происхождения, высушенные на воздухе или обожженные, имеют разумную стоимость и хорошо подходят для климата.

  Монолитная стена, в которой стена построена из материала размещаются в формах при строительстве. Традиционная земля стена и современная бетонная стена являются примерами.Земляные стены недорогие и долговечные, если их положить на хороший фундамент и защищен от дождя штукатуркой или широкими свесами кровли.

  Каркасная стена, в которой стена выполнена в виде каркаса из относительно небольшие элементы, обычно из дерева, через короткие промежутки которые вместе с облицовкой или обшивкой с одной или обеих сторон образуют несущая система. Обрезки — недорогой материал для каркасное настенное покрытие.

  Мембранная стена, в которой стена выполнена в виде сэндвича из двух тонких обшивок или листов армированного пластика, металла, асбестоцемент или другой подходящий материал, прикрепленный к сердцевине пенопласт для изготовления тонкостенных элементов высокой прочности и небольшой вес.

  Другой вид конструкции, приспособленный для каркаса или земли здания состоят из относительно легких листов, прикрепленных к лицевую сторону стены, чтобы сформировать закрытый элемент. Эти обычно называется «облицовка».

  Факторы, определяющие тип используемой стены:

  • a Материалы доступны по разумной цене.
  • b Наличие мастеров, умеющих использовать материалы в лучшем виде.
  • c Климат
  • d Использование здания — функциональные требования.

  Высота стен должна позволять людям свободно ходить и работать в помещении, не биться головой о потолок, балки и т.д. В жилых домах с потолками подходящей высоты 2,4 м. Низкие крыши или потолки в доме создают удручающую атмосферу. и, как правило, делают комнаты теплее в жаркую погоду.

  Кладка стен

  За исключением некоторых форм каменных стен, вся кладка состоит из прямоугольных блоков, собранных в горизонтальные слои называется курсами. Агрегаты закладываются на строительный раствор в определенных узоры, называемые склеиванием, чтобы распределять нагрузки и противостоять переворачивание, а в случае толстых стенок — коробление.

  Материалом для кирпичной кладки может быть глиняный или сырцовый кирпич, кирпичи из обожженной глины, блоки из грунта (стабилизированные или нестабилизированные), бетонные блоки, каменные блоки или щебень. Блоки могут быть цельными или полый.

  Рисунок 5.18 Примеры, показывающие зачем склеивание необходимо.

  Рисунок 5.19 английский и Фламандское склеивание кирпичных стен.

  кирпичей

  В кирпичной кладке кирпичи, уложенные вдоль стены, носилки и курс, в котором они возникают, конечно растяжка. Кирпичи, уложенные по толщине стены, называется заголовками и курсом, в котором они возникают, заголовком курс.

  Кирпичи можно расположить самыми разными способами для получения удовлетворительная связь, и каждая договоренность обозначена узор из заголовков и подрамников на лицевой стороне стены. Эти рисунки различаются по внешнему виду, что приводит к характерным «текстуры» на поверхности стен, и определенная связь может быть используется для рисунка поверхности, а не для прочности свойства. Для поддержания связи необходимо в некоторых указывает на использование кирпичей, разрезанных по-разному, каждый из которых имеет техническое название согласно способу огранки.

  Простейшие договоренности, или, как их называют, « облигации », растягивающая облигация и заголовочная облигация.В первом случае каждый курс полностью состоит из носилок, уложенных, как показано на рисунке 5.20, и подходит только для полукирпичных стен типа перегородок, облицовки для блочные стены и листы стенок пустот. Построены более толстые стены полностью с носилками, вероятно, изгибаются, как показано на рисунке. 5.18. Заголовок обычно используется только для криволинейных стен.

  Два скрепления, которые чаще всего используются для стен в один кирпич и более по толщине известны как английская облигация и фламандская облигация. А «Толщина одного кирпича» равна длине кирпича. Эти Связки включают в себя как коллекторы, так и носилки в стене, которые расположены с заголовком, расположенным по центру над каждым носилком в приведенном ниже курсе, чтобы добиться связи и минимизировать прямые стыки. В обеих связях 120 кирпичей стандартного размера. требуется на метр стены 23 см. Этот показатель позволяет от 15 до 20% обрыв и швы на 1см раствора. Рисунок 5.19 иллюстрирует английский язык. и фламандские связи.

  Кирпич иногда используют при строительстве пустотелых стен поскольку воздушное пространство улучшает тепловое сопротивление и устойчивость к проникновению дождя по сравнению со сплошной стеной такая же толщина. Такая стена обычно застраивается внутренней и внешний лист в растягивающейся связке, оставляя пространство или полость 50 до 90 мм между листами. Два листа соединены металлом. стенные анкеры с шагом 900 мм по горизонтали и 450 мм по вертикали, как показано на рисунке 5.20.

  Рисунок 5. 20 Кирпичная полость стена.

  Бетонные блоки

  Большая часть процедуры строительства бетонного блока стены обсуждались под заголовком «Фундаменты». Однако следует учитывать несколько дополнительных факторов.

  Лучше всего работать с сухими, хорошо затвердевшими блоками, чтобы уменьшить усадка и растрескивание стены до минимума. Кроме quins (углы), несущие стены из бетонных блоков не следует приклеивать на стыках как в кирпичной, так и в каменной кладке.На стыках одна стена должен упираться в лицо друг друга, образуя вертикальный соединение, которое позволяет движение в стенах и тем самым контролирует растрескивание. Если боковая поддержка должна быть обеспечена пересекающаяся стена, эти два могут быть связаны между собой 5 мм x 30 мм металлические стяжки с разрезными концами, расположенные вертикально с интервалом около 1 200мм. Деформационные швы должны допускаться через определенные промежутки времени. не более 2 1/2 высоты стены. Два раздела стена должна быть соединена шпонками или стабилизирована перекладиной блоки, как показано на рисунке 5.21. Стыки заделаны эластичная мастика, препятствующая проникновению воды в стену.

  Рисунок 5.21 Боковая опора для стен на деформационных швах.

  Многие стены в тропиках должны пропускать свет и воздух. действуя как солнечные выключатели. Чтобы удовлетворить эту потребность, перфорированные стены популярны и разработаны в различных узорах, некоторые несущие, прочие легкой конструкции. Пустотные бетонные блоки могут использовать для этой цели с пользой.Горизонтально или вертикально плиты из железобетона (ж / б щели) могут использоваться в качестве солнцезащитные очки. Обычно они строятся под наклоном в чтобы получить максимальное укрытие от солнца.

  Камни

  Каменные блоки, добытые в карьерах, грубые или гладкие поверхность укладывается так же, как бетон или стабилизированный грунт блоки. Случайные каменные стены строятся из камней случайного размера. и форму по мере их нахождения или добычи из карьера.Стены с использованием ламинированные разновидности камня, которые легко раскалываются прямые грани произвольного размера называются каменными стенами прямоугольной формы.

  Рисунок 5.22 Блочные стены для вентиляция.

  В этих стенах, как и во всей кладке, продольная связь достигается за счет перекрытия камней в соседних рядах, но количество перекрытий варьируется, потому что камни различаются по размеру. поскольку стены из щебня, по сути, построены как две оболочки с Неровное пространство между прочно заполненным щебнем (мелкие камни), поперечное соединение или стяжка обеспечивается за счет использования длинные камни жатки, известные как бондеры.Они распространяются не более чем на три четверти толщины стенки, чтобы избежать прохождения влага к внутренней поверхности стены, и по крайней мере один требуется на каждый метр поверхности стены. Большие камни, разумно квадратной формы или примерно квадратной формы, используются для углов и косяки дверных и оконных проемов для получения повышенной прочности и стабильность в этих точках.

  Случайные стены из щебня могут быть построены как стены без покрытия, в которых не предпринимаются попытки уложить камни горизонтальными рядами, или он может быть доставлен на курсы, в которых камни примерно выровнены с интервалами от 300 мм до 450 мм, чтобы сформировать курсы различной длины глубина с камнями корешка и косяк.

  Грубая квадратура камней увеличивает стабильность стены и повышение ее устойчивости к атмосферным воздействиям, поскольку камни плотнее ложатся, стыки тоньше, и следовательно, в строительном растворе меньше усадка. Внешний несущие каменные стены должны быть толщиной не менее 300 мм для одноэтажные дома.

  Проемы в кладке стен

  Проемы в кирпичных стенах необходимы для дверей и окон.Ширина проема, высота стены над проемом и прочность стены по обе стороны от проема является основным расчетные факторы. Они особенно важны там, где есть много отверстий в стене, которые расположены довольно близко друг к другу.

  Опора над проемом может быть перемычкой из дерева, стали или железобетон или арка из кирпича блоки, аналогичные используемым в прилегающей стене, или такие же, как у них. Перемычки создают только вертикальные нагрузки на прилегающие участки стены и сами подвергаются изгибающим и сдвигающим нагрузкам и сжимающие нагрузки в точках их опоры.Бетонные перемычки май быть отлитым на месте или предварительно изготовленным и установленным как стена построена.

  Рисунок 5.23. необработанные случайные стены из щебня.

  На арки действуют те же изгибающие и поперечные силы, но кроме того, есть сила тяги как на арку, так и на примыкающие участки стены.

  Определить нагрузки и выбрать древесину или установить стальную перемычку или спроектировать арматуру для бетонная перемычка.Однако конструкция арки всегда предполагает предположения, а затем проверка этих предположений.

  Деревянные перемычки подходят для легких нагрузок и коротких пролеты. Давление древесины, обработанной консервантом, следует используемый.

  Стальные уголки

  подходят для небольших отверстий и Таблица 5.8. представляет информацию о размерах, пролете и нагрузке для нескольких размеров. Для больших пролетов требуется универсальное сечение 1 — балки и специальный анализ конструкции.Стальные перемычки следует защищать от коррозии. с двумя или более слоями краски.

  Таблица 5.8 Допустимо Равномерно Распределенные нагрузки на стальные угловые перемычки (кг)

  Размер уголка, мм	Масса	Сейф нагрузка (кг) на длину пролета, (м)
  В x В x В	кг / м	1	1.5	2	2,5	3
  90 х 90 х 8	10,7	1830	1200	900	710
  125 х 90 х 8	13,0	3500	2350	1760	1420	1150
  125 х 90 х 13	20.3	5530	3700	2760	2220	1850
  125 х 102 х 10	18,3	6100	4060	3050	2440	2032

  V = вертикальная ножка. H = горизонтальная полка, Th = толщина

  Железобетон — очень распространенный материал, используемый для перемычки.

  Бетонные перемычки изготавливаются из бетонной смеси 1: 2: 4 (с предел прочности 13,8 Н / мм) и обычно усилены один стальной стержень на каждые 100 мм ширины. Для достаточно коротких пролетов над дверными и оконными проемами, «выгибание» нормального хорошо скрепленные кирпичи или блоки из-за перекрытия блоков могут быть приняты во внимание. Можно предположить, что перемычка будет переносите только ту часть стены, которая окружена равносторонним треугольник с перемычкой в ​​основании.Для широких пролетов угол 60 используется. Для пролетов до 3 м размеры перемычек и количество и размеры арматурных стержней, указанные в таблице 5.9, могут быть используемый. Стальные стержни должны быть покрыты бетоном толщиной 40 мм и опоры на стене должны быть предпочтительно 200 мм или не менее равной глубине перемычки. Перемычки с размахом больше чем 3м должны быть рассчитаны на конкретную ситуацию.

  Длиннопролетные перемычки из бетона можно заливать на месте в опалубку возведен во главе проема.Однако сборное железобетонное обычно применяется там, где есть подходящие подъемные приспособления или кран. доступен для подъема перемычки на место или там, где она легкая Достаточно, чтобы его поставили на место двое мужчин.

  Камень обычно используется в качестве облицовки для стали или бетона. перемычка. Если не армирован стержнями из мягкой стали или сеткой, кирпич перемычки подходят только для коротких пролетов до Im, но как камень, кирпич также используют в качестве облицовки для стального или бетонного перемычка.

  Арка — это подконструкция, используемая для перекрытия проема с компоненты меньше по размеру, чем ширина проема. Это состоит из блоков, которые взаимно поддерживают друг друга по проем между абатментами с каждой стороны. Он оказывает нисходящее и толчок наружу на опоры, которые должны быть достаточно сильными для обеспечения устойчивости арки.

  Стыковка и указка

  Перемычки железобетонные

  Соединение и острие — термины, используемые для данной отделки. к вертикальным и горизонтальным швам в кладке, независимо от того, кирпичная, блочная или каменная стена строительство.Соединение — это отделка стыков в качестве работа продолжается. Покраска — это отделка стыков разгребание раствора на глубину примерно 20 мм и заполнение лица твердым цементным раствором, способным есть цветная добавка. Этот процесс можно применить как к новым и старые постройки. Типичные примеры соединения и заострения: приведено на рисунке 5.25.

  Рисунок 5.24 Отверстия в кладка стен.

  Размер Перемычка (мм)		Пролет	снизу Армирование
  H	Вт	м	Количество стержней	Размер стержней
  150	200	<2.0	2	10мм, круглый, деформированный
  200	200	2,0–2,5	2	10мм, круглый, деформированный
  200	200	2,5 — 3,0	2	16мм, круглый, деформированный
  Разъемные перемычки с нагрузкой на стену Только
  150	200	<2.0	1 штука	10мм, круглый, деформированный
  200	200	2,0–2,5	1 штука	10мм, круглый, деформированный
  200	200	2,5 -3,0	1 штука	16мм, круглый, деформированный

  Надежная опора на каждом конце, 200 мм

  Рисунок 5.25 примеров стыковка и наведение.

  Монолитные земляные стены

  Конструкция земляной стены широко используется, потому что это недорогой строительный метод и материалы обычно в изобилии доступно на месте. Потому что земляная стена — единственный тип, люди могут себе позволить, стоит использовать методы, которые повысить его долговечность. Было обнаружено, что восприимчивость к дождевая эрозия и общая потеря устойчивости из-за высокой влага может быть устранена при соблюдении простых процедур при выборе участка, строительстве и обслуживании здания.

  Земляные стены в основном подвержены влиянию:

  • эрозия из-за дождя, попадающего прямо на стены или брызгает с земли
  • насыщение нижней части стены подъемом капиллярная вода
  • землетрясение

  Для одноэтажных домов с земляными стенами, конструктивные особенности менее важны из-за обычно используемой легкой кровли. А плохо спроектированное или построенное здание с земляными стенами может треснуть или передернуть, но внезапный обвал маловероятен.Долговечность, не прочность, это основная проблема и сохранение стен сухими после строительство — основное решение. Способы стабилизации земли можно найти в главе 3.

  Ключевые факторы повышения долговечности заземленных в составе строений:

  • Выбор участка с адекватным дренажем и бесплатным дренирующая и не набухающая почва. Строительство земли здания на набухающих почвах и с ними могут привести к перекосы фундамента и стен в сезон дождей.
  • Строительство фундаментной стены из блоков или камни в цементном или грязевом растворе. Основание сводит к минимуму последствия всех видов повреждений, вызванных водой к основанию стены.
  • Стабилизация грунта, используемого для возведения стен. Стабилизированные земляные стены прочнее и устойчивее к влага, дождь и насекомые, особенно термиты. Избегайте использование чистого чернохлопкового грунта для строительства потому что он сильно сжимается при высыхании, что приводит к растрескиванию и искажение.Глинистые почвы должны быть стабилизированы известь, потому что цемент показал плохие результаты для этих почвы.
  • . Пропитка стабилизированной земляной стены водонепроницаемым покрытие.
  • Штукатурка для защиты стены от воды и насекомых.
  • Обеспечение достаточной ширины пещеры (свес крыши) для уменьшить эрозию стен. Однако ширина пещеры ограничена примерно 0,6 м или чуть больше из-за риска повреждения ветром.Включение веранд может быть полезно для защита стен.
  • Уход за стеной и защитным покрытием.
  • Обеспечение свободного испарения капиллярной влаги расчистка невысокой растительности у стен здания.

  Материал грунт можно использовать по-разному для стен. строительство. Ручной — утрамбованный или машинный — уплотненный, стабилизированный грунтовые блоки и высушенные на солнце глиняные (сырцовые) кирпичи используются в том же маннор, как кладка из других материалов.Пока кладка конструкции уже были описаны, следует отметить что несколько худшие прочностные свойства и долговечность почвенные блоки и сырцовые кирпичи могут сделать их менее подходящими для некоторых типы строительства, например фундаментные стены. Особая осторожность должна при проектировании абатментов перемычки, чтобы гарантировать, что несущие напряжения выдерживаются в пределах допустимых.

  Утрамбованные земляные стены

  Способ возведения монолитной земляной стены — показано на рисунке 5.26. Использование грунта, смешанного с подходящим стабилизатор при правильном соотношении увеличит прочность и прочность стены при условии, что стена должным образом вылечена. Однако самый важный фактор при построении утрамбованная земляная стена (с использованием стабилизированного или естественного грунта) возможно тщательное уплотнение каждого слоя почвы по мере засыпки форма. опалубка должна быть достаточно прочной, чтобы противостоять боковому силы, действующие на почву во время этой операции.Расстояние между боковыми опорами (поперечными стенами и т. д.) не должно превышать 4 м для утрамбованной земляной стены толщиной 300 мм.

  Рисунок 5.26 Построение стена из утрамбованной земли

  Обработайте фундаментную стену крышкой из песчано-цементного раствора. Опирается на горизонтальные кронштейны, проходящие через стену — a плесень построена. Кронштейны, а также проведите провода выше форма действует как связка и вместе с остальной частью плесень быть достаточно прочной, чтобы противостоять давлению земли во время трамбовки.Засыпьте землю тонкими слоями и тщательно уплотните перед нанесением следующего слоя. После форма была заполнена, ее вынимают и кладут поверх уже готовая стена. Хотя форма имеет глубину всего от 500 до 700 мм, он будет перемещен несколько раз до достижения конечной высоты стена достигнута. Вырубка секций увеличит устойчивость стены. Достаточно большая рабочая сила, чтобы позволить несколько операций, таких как подготовка почвы, транспортировка, заполнение и таран, чтобы идти одновременно, обеспечит быстрое строительство.

  Опалубка опалубка для земляных стен

  Фундаментная стена возводится на высоте 50 см от уровня земли. с камнями и известковым раствором. Армирование стен состоит из шестов или бамбука, которые устанавливаются в траншее, когда камни кладется фундаментная стена. Панель земли в скольжении опалубку утрамбовывают слой за слоем до полного заполнения формы. В Затем форма перемещается и запускается новая панель. Наконец верхний кольцевую балку привязывают к стержням арматуры.После завершения панели, стыки заделываются земляным раствором.

  Грязевые и опорные стены

  Строительство глиняных и столбовых стен ведется на конец Раздела Земля как Строительный Материал вместе с некоторыми другими виды глинобитных конструкций. Можно построить каркасную стену из столбов с толстой землей (25 см и более) или тонкой землей облицовка (10см и меньше). Пока земля блокирует стены и утрамбовывает землю стены обычно лучше глиняных и столбовых, это должно использоваться, когда имеется запас прочных столбов и почва не подходит для изготовления блоков.Независимо от типа стены, Основа всех улучшений — сохранять стену сухой после строительство.

  Установить гидроизоляционный слой поверх фундаментной стены, около 50 см над уровнем земли. Сборные лестницы из зеленого цвета бамбуковые или деревянные шесты диаметром около 5 см. Снаружи деревянные или колотые бамбуковые рейки прибиваются или привязываются к лестницам по мере засыпки почвы последовательными слоями. Углы должны быть скреплены по диагонали.Устойчивость к землетрясениям повышается за счет закрепления фундаментный каркас к фундаменту с слоем извести или цемента грунтовый раствор.

  Рисунок 5.27 Построение утрамбованный волк, скользящий по форме.

  Рисунок 5.28 Построение стена из грязи и столбов.

  Каркасные стены

  Каркасные стены состоят из вертикальных деревянных элементов, называемых стойками. обрамлена между горизонтальными элементами сверху и снизу.Вершина элемент называется пластиной, а нижний элемент — подошвой или порогом. Используются простые стыковые соединения с гвоздями или гвоздями с носком. Таким образом, рама не очень жесткая и требует фиксации. чтобы обеспечить соответствующую жесткость.

  Для этой цели можно использовать диагональные скобы, но обычные способ, который быстрее и дешевле, — использовать строительную плиту или фанерные листы для придания конструкции жесткости. Шпильки обычно разнесены по центрам 400 или 600 мм, что связано с стандартная ширина 1200 мм для многих типов строительных плит, используемых для обшивка.Так как несущие элементы стен этого типа деревянные, не рекомендуется для термитников, особенно если обе стороны рамы обработаны или закрыты, что делает ее трудно обнаружить нападение термитов.

  Каркасная конструкция из бруса должна подниматься вне контакта с грунтовой влагой и защищен от термитов. Это осуществляется путем установки на фундаментной стене или фундаментной балке поднимаясь на гидроизоляционный слой или на край бетонной плиты этаж.В качестве основы для всей конструкции устанавливается подоконник и тщательно выровнен на гидроизоляционном полотне и надежно закреплен к фундаменту. Для поддержания эффективности гидроизоляции Конечно, он должен быть тщательно запломбирован на всех позициях болтов. А сплошной термитный щит должен быть установлен между гидроизоляция, порог и большая осторожность при герметизации вокруг отверстий, необходимых для анкерных болтов. Подоконник может быть 100 мм на 50 мм при креплении к бетонному основанию, но должен быть увеличена в ширину до 150 мм на кирпичной фундаментной стене.

  Вместо бруса можно использовать бамбуковые или круглые деревянные столбы в качестве гвоздики, которые затем покрывают бамбуковыми циновками, тростниковыми циновками, травой, пальмовых листьев и т. д. Другой альтернативой является прикрепление циновок к шпильки, а затем оштукатурить маты цементной штукатуркой или другим материал. Некоторые конструкции этого типа имеют непродолжительный срок службы из-за поражение грибами и термитами. Их также сложно держать чистым и велик риск возгорания. Рисунок 5.30 дает краткую информация о бамбуковых стеновых панелях, которые могут быть изготовлены опытными мастера.

  Рисунок 5.29 Каркасная стена строительство.

  Облицовка

  Облицовка и облицовка относятся к панелям или другим материалам, которые применяются в качестве наружных покрытий на стенах для защиты от элементы или для декоративных эффектов. Облицовка или обшивка особенно полезен для защиты и улучшения внешнего вида стен земляных сооружений, которые сами по себе могут быть размывается дождем и становится совершенно неприглядным.

  Облицовки обычно имеют низкую конструкционную прочность или ее отсутствие и должен быть прикреплен к гладкой сплошной поверхности. Штукатурка или мелкая размер плитки являются примерами.

  Облицовка отличается от облицовки тем, что в материалах есть структурная прочность и способны заполнить промежутки между рейки или планки обрешетки, на которые они крепятся. Различный черепица, плитка большего размера, вертикальная и горизонтальная древесина сайдинг и строительные плиты, такие как фанера и асбестоцемент доски подходят для облицовки.Профнастил стальной кровли также удовлетворительно. Материалы облицовки должны уметь переносить ветровые нагрузки на конструкцию здания и для компенсации некоторых злоупотреблений от людей и животных. Расстояние между полосами обшивки будет влияют на сопротивление оболочки этим силам.

  Расстояние для черепицы и черепицы определяется длина агрегатов. Шаг для горизонтального деревянного сайдинга обычно должен быть около 400 мм, а вертикальный деревянный сайдинг можно безопасно перебросить 600 мм.Фанера толщиной не менее 12 мм может мост 1200 мм от края до края, если поддерживается с интервалом 800 мм в другое направление.

  Металлическая кровля, используемая в качестве обшивки, может монтироваться на каркас полосы на расстоянии 600 мм друг от друга. Это обычное дело для производителей строительные материалы для предоставления инструкций по установке, включая частоту поддержки членов.

  ---

  Содержание — Предыдущая — Следующая

  форм монолитных куполов | Монолитно-купольный институт

  Выбор профиля и формы

  Профиль купола определяет размер его площади поверхности или оболочки купола, а величина площади поверхности существенно влияет на стоимость строительства.Другими словами, чем больше площадь поверхности, тем дороже это будет.

  Полушарие или сжатый эллипс?

  В куполе, который является полусферой, площадь пола равна пи (3,14159), умноженному на квадрат радиуса или пи X радиус X радиус. Площадь поверхности этого полушария равна квадрату радиуса 2 X pi X. Таким образом, площадь поверхности купола-полусферы вдвое больше площади его пола.

  Но большинство из нас живет только на восьми нижних футах постройки.Часть этого пространства над нами может быть не тем, что нам нужно или не нужно. В этом случае мы могли бы рассмотреть другой профиль.

  Нам может больше подойти сжатый эллипс. Это может сэкономить значительные квадратные метры оболочки купола и при этом предоставить нам практически такую ​​же площадь пола или жилую площадь.

  По этой причине большинство домов монолитной конструкции имеют профиль сплющенного эллипса. Сюда входят двухэтажные купола; они идут прямо вверх, а затем заканчиваются сжатым эллипсом.

  Большие купола

  Когда мы проектируем большие купола диаметром не менее 200 футов, мы должны еще больше учитывать геометрию. Рассмотрим купол диаметром 200 футов и высотой 50 футов. Отличный купол! Его площадь составляет 39 270 квадратных футов; его площадь составляет 31 416 квадратных футов. Таким образом, площадь поверхности всего на 25 процентов больше площади пола. Мы использовали наименьшее количество материалов для постройки этого купола, но мы выделили максимальную полезную площадь в квадратных футах.

  Теперь посмотрим, что произойдет, если мы сохраним диаметр на уровне 200 футов, но увеличим высоту и создадим купол размером 200 на 67,6 футов. Его площадь остается на уровне 31 416 квадратных футов, но его площадь увеличивается до 45 802 квадратных футов. Очевидно, что такое повышение влияет на цену, и вы не захотите делать это, если в этом нет необходимости.

  И вот что произойдет, если мы спроектируем тот же купол в виде полусферы, 200 на 100 футов: площадь пола = 31 416 квадратных футов; площадь поверхности = 62 832 квадратных фута.

  Соответствующий профиль

  Иногда людям нужен купол с профилем, не соответствующим их потребностям. Например, купол в виде полусферы размером 200 на 100 футов — не лучший выбор для церкви. Чтобы ограждать его площадь пола, вы должны построить 62 832 квадратных фута площади! Церковь не имеет практического применения для всего этого пространства над прихожанами.

  С другой стороны, то же самое полушарие является наиболее подходящим выбором для оптового хранилища. Например, если вы храните удобрения, вам нужно и нужно все это верхнее пространство.Вы могли бы даже подумать о том, чтобы спроектировать свой купол для хранения с интегрированной стеной ствола длиной двадцать, тридцать или сорок футов и увенчать ее полусферой.

  Мы проиллюстрировали три купола, каждый с точно такой же площадью пола ниже 14 футов в высоту. Но у каждого свой след и разная площадь поверхности. Важно, чтобы покупатели куполов понимали эти отношения, чтобы получить максимальную выгоду за свои деньги.

  В компании Monolithic мы более чем рады рассмотреть геометрию любого проекта.

  Фигуры

  Вот большинство чистых геометрических форм, которые мы используем при проектировании Воздушных форм, которые надуваются для создания Монолитных куполов. Эти формы показаны индивидуально. Но их можно пересекать друг с другом, чтобы получить дополнительные комбинации. А их соединения можно сгладить, чтобы лучше обозначить скульптурные формы. Помимо этих правильных форм, другие также могут быть подвергнуты воздушной формовке.

  Часто задаваемые вопросы о формах монолитных куполов

  Q: Поскольку центральная секция не построена в торе, дешевле ли ее построить?

  A: Собственно, нет.Купол снова изгибается, образуя трубку, тем самым увеличивая площадь поверхности оболочки купола.

  Q: Каков обычный размер тора и строили ли вы его когда-нибудь?

  A: Обычный размер дома составляет 66 футов в диаметре с диаметром центральной секции 32 фута. Он определенно может быть намного больше. Пока что тор не прошел проверку стоимости. Монолитный купол такого же размера стоит примерно столько же.

  Q: Какова максимальная высота в центре сплюснутого купола эллипсоидного типа?

  A: Сплюснутый эллипсоид — идеальная форма для домов и одноэтажных зданий.Это снижает высоту купола; но стены у основания более вертикальные, что дает больше места для плеч. В общем, сжатый эллипсоид не должен иметь отношение малой оси к большой оси больше 1,45. Рассмотрим купол диаметром 32 фута. Большая ось — 16 футов. Разделите 16 на 1,45, и малая ось составит 11 футов. Если бы мы хотели, чтобы здание было двухэтажным, мы бы поставили под эллиптическим куполом ствол высотой 7 или 8 футов, чтобы общая высота была 19 или 20 футов. План Оберона представляет собой сплюснутый эллипсоид 32 фута в диаметре и 12 футов в высоту.Это хороший одноэтажный дом с одной, двумя, тремя или даже четырьмя спальнями.

  Q: Вытянутый выглядит так, как будто у него лучше внутреннее ощущение и варианты окон. Я правильно это вижу?

  A: Иногда лучше подходит удлиненная форма. Редко это улучшает форму окон или форму. В основном это может выглядеть лучше на бумаге; но на самом деле вы не можете увидеть ничего, кроме небольшой его части с улицы или изнутри. От вытянутого текста пользы очень мало, если не считать соображений по поводу места.Монолитный купол под названием «Глаз бури» имеет длинную ось, параллельную пляжу; поэтому из дома видно больше пляжа. Дом по-прежнему выглядит круглым с пляжа. Он также выглядит круглым изнутри. Просто он больше подвержен влиянию океана, потому что он протяженный. Удлиненный стоит дороже за квадратный фут. Чтобы заключить меньшее пространство, требуется больше материала, чем в традиционной круглой форме.

  Q: Доступны ли другие профили, кроме круглых и эллиптических?

  A: Да, мы можем делать конусы, цилиндры, параболы, некоторые гиперболики и скульптурные формы.Воздух имеет тенденцию обдуваться, поэтому по крайней мере одно измерение Воздушной формы должно быть круглым. Единственное ограничение — он должен быть надувным и технически пригодным.

  Варианты / конфигурации купольной камеры

  Эти проектные решения были одобрены как выполнимые и разумные для нашего использования.

  Обновлено в апреле 2009 г.

  монолитных купольных домов | Институт монолитных куполов

  Дом с монолитным куполом — это больше, чем бетон и сталь. Это чувство.Да, ощущение. Ощущение тепла холодной зимней ночью и прохлады и чистоты в жаркий летний день. Ощущение безмятежности во время страшной бури. Ощущение красоты, когда свет наполняет сводчатые комнаты. Жизнь в куполе меняет ваши представления о том, как дом должен работать.

  Дом с монолитным куполом чрезвычайно прочен и выдерживает торнадо, ураганы, землетрясения, пожар и многое другое. Он также энергоэффективен — вдвое сокращает счета за электроэнергию, сохраняя при этом комфортный интерьер.Он прослужит долго, требует меньшего ухода. Но прежде всего, дом с монолитным куполом красив.

  Красота

  Мы живем в мире домиков-формочек. Люди проезжают мимо сотен домов каждый день, даже не взглянув на них. Дом с монолитным куполом вызывает отклик. Люди замедляются и пристально смотрят на дизайн дома и его окрестностей. Для некоторых купол — это слишком «снаружи» на их вкус. Для многих это именно то, что они ищут.

  Купольный дом, как и любой дом, может быть произведением искусства или утилитарным. Это может быть многомиллионный пляжный домик с крутыми изгибами и видом на океан. Или это может быть небольшой дом, построенный руками владельца, спрятанный в лесу.

  Каким бы ни был дизайн, дом с монолитным куполом — это воплощение чьей-то мечты. Его настоящая красота ценна для владельцев.

  Дизайн

  Каждый монолитный купольный дом — это особняк. Нет «стандартных размеров», таких как фермы крыши или фанера.Каждый купол начинается с надувной мембраны, изготовленной по индивидуальному заказу в соответствии с дизайном дома, которая может быть чем угодно.

  Это может быть одинарный купол, хорошо сложенный и плотно спроектированный. Может быть, это несколько соединенных между собой отдельных куполов, надутых как один. Как насчет подземного дома с отдельными куполами, соединенными туннелями? Или это может быть купол, частично врезанный в склон холма, поэтому на каждом этаже есть входы с уровня земли. Он может быть крошечным, всего 16 футов в диаметре, или огромным — серьезно огромным.Если вам нужен дом площадью около акра земли, это можно сделать.

  Когда оболочка завершена — надут воздуховод, нанесена полиуретановая пена, стальная арматура связана и нанесен торкретбетон — внутренняя часть представляет собой чистый лист. Столбов и внутренних опор нет.

  Помимо спален, ванных комнат, кухонь и жилых помещений, вы можете добавить спортзал, бассейн, домашний кинотеатр или, может быть, просто домашний офис. Дизайн ограничен только вашей мечтой — ну, и вашим бюджетом, но мы вернемся к этому через минуту.

  Прочность

  Лесной пожар охватил дом с монолитным куполом в Калифорнии. Дом остался невредимым. Торнадо EF-4 ударил купол в Огайо. Купол спас жизнь хозяев. Глаз урагана пятой категории прошел над домом во Флориде. Домовладелец благополучно сел внутри и снимал это. Существуют десятки, а может и сотни историй о том, как монолитный купол пережил катастрофу. О большинстве из них мы не слышим, потому что дом остался неповрежденным. Катастрофа, если ничего не ломается?

  Ключом к прочности монолитного купола является бетонная оболочка с двойным изгибом.Когда объект ударяется о стену купола, силы распределяются по всей конструкции. Наружная воздушная мембрана и пенополиуретан действуют как дополнительные буферы и могут улавливать летящий мусор.

  На Среднем Западе люди играют в ужасную игру. Время от времени случаются сильные штормы и выдаются предупреждения о торнадо. Иногда бывает ночью. Миллионы людей ложатся спать допоздна, наблюдая за погодой, задаваясь вопросом: «Будет ли мой дом следующим? Когда мне бежать в убежище? Куда бы мне пойти? »

  Ощущение безопасности, возможно, более ценно, чем реальная безопасность.Да, дом с монолитным куполом может быть призван пережить торнадо — или пожар, землетрясение, ураган или метель — но знание того, что он может выжить, дает душевное спокойствие во время каждого шторма.

  КПД

  Внутренняя бетонная оболочка дома с монолитным куполом обладает огромной способностью накапливать энергию в виде тепловой массы. Внешний слой пенополиуретана — возможно, лучшая изоляция в мире — защищает бетон от непогоды. Бетонная масса действует как маховик, поглощая внутреннее тепло днем ​​и отводя его ночью.

  Практический результат — конструкция, которая поддерживает равномерную внутреннюю температуру независимо от колебаний дневной / ночной температуры.

  Отопительное и охлаждающее оборудование для дома с монолитным куполом рассчитано на среднюю температуру, а не на экстремальные погодные условия в данном районе. Меньшее количество оборудования экономит деньги, но реальная экономия — это счета за коммунальные услуги. Монолитный купол обычно экономит 50 процентов или больше по сравнению с традиционным домом.

  Интересно отметить, что вы не можете определить, какая погода на улице, пощупывая стену купола.На улице может быть мороз или шипение, но стена купола ощущается одинаково — круглый год.

  Представьте, что вы встаете с постели и одеваетесь, идете в гостиную, выглядываете наружу и понимаете, что погода ужасная. Вы должны вернуться и измениться. Не смейся. Бывает.

  Экономить деньги — это хорошо, но жить в куполе, в котором комфортно, когда снаружи его нет, бесценно.

  Подробнее

  Оболочка монолитного купола не требует особого ухода — не требует ухода, давайте приступим к делу.Но стена купола в основном инертна. Не гниет. Нет зазоров для роста плесени и грибка. Это несъедобно. Термиты, жуки, грызуны оставляют это в покое.

  И это зеленое здание. Монолитные купола экономят природные материалы, пространство и энергию.

  Plus, качество воздуха в помещении под вашим контролем. Купол практически герметичен. Вы можете приносить наружный воздух, когда он приятный, и не пропускать его, когда он плохой. Более того, если вам нужен гипоаллергенный дом, это тоже возможно.

  Цена

  У всех нас есть дом мечты, картина в нашем сознании идеального дома с точными характеристиками и комнатами, которые мы хотим. У нас также есть цена на дом нашей мечты. Ненавижу это говорить, но эта цена неправильная. Сожалею.

  Слишком много переменных, чтобы указать одно число для строительства дома. Где ты строишь? Сколько там стройматериалов? Насколько сложен или прямолинейен дом? Насколько сложна местная строительная доска? Собираетесь ли вы построить дом полностью или частично? Хотите под ключ, готовы к заселению? Собираетесь ли вы установить сантехнику стоимостью 2500 долларов каждая (это случилось)?

  Рынок жилья можно разбить на диапазон цен.На нижнем уровне находятся жилые дома-трейлеры и промышленные дома. Далее следует совместное жилье, такое как кондоминиумы и таунхаусы. Затем мы находим хлеб с маслом жилищной индустрии, спецификацию дома. Это дома, построенные в строго контролируемых застройках, где у вас может быть любой дом, если это один из четырех планов с небольшими вариациями. И наконец, у нас есть нестандартное жилье.

  Все монолитные купола изготовлены на заказ. Это неизбежно. Таким образом, один из способов оценить стоимость монолитного купола — это изучить недавно построенные дома на заказ в вашем районе.Сколько они стоили? Эти цены — хорошая отправная точка. Он будет включать цены на землю, коммунальные услуги и жилищное строительство.

  Имейте в виду, что дом с монолитным куполом — это здание премиум-класса, построенное из пенопласта, стали и бетона. Примечательно, что он конкурирует с традиционным индивидуальным строительством.

  Монолитное строительство | Ускоренное массовое строительство дома

  Технология монолитного бетонного строительства с использованием алюминиевой опалубки — МЕТОДОЛОГИЯ СТРОИТЕЛЬСТВА ТЕХНОЛОГИЯ СТРОИТЕЛЬСТВА ЗАДВИЖКИ MIVAN:

  Mivan Shuttering — это быстро развивающаяся строительная техника, которая обеспечивает прочность и долговечность здания за счет использования системы алюминиевой опалубки.

  С растущим акцентом на доступные дома и жилье для всех, все больше внимания уделяется использованию новых и инновационных строительных технологий. Одной из таких технологий является опалубка Mivan, которая продвигается за ее способность способствовать массовой строительной деятельности.

  Его использование продвигается в Индии для реализации самой амбициозной государственной программы — «Жилье для всех» к 2022 году.

  Строительная техника

  Установка стены Арматурная сталь — Армирование стен сталью используется для придания конструкции конструкции и поддержки бетона до тех пор, пока они не наберут половину необходимой прочности.Алюминиевая опалубка залита вокруг стальной сетки, которая изготавливается на заводе и устанавливается непосредственно на строительной площадке.

  Установка алюминиевой опалубки — вдоль стен из арматурной стали возводятся сборные стены размером с комнату и плиты перекрытия. Эти плиты из алюминиевого сплава изготовлены с высокой точностью и просты в обращении.В эти конструкции также интегрированы пространства для окон, воздуховодов, дверей и других элементов, таких как лестницы, фасадные панели, плиты чердаков (кухонные столешницы с несущими стенами) и чайджи. Опалубки соединяются между собой с помощью системы штифтов и клина, которые можно быстро демонтировать после того, как бетонная конструкция сделана для вертикальных поверхностей и даже для горизонтальных поверхностей с помощью систем немедленного подпора.

  Заливка бетона — После заливки опалубки заливается высококачественный бетон, такой как бетон типа SCC, с хорошими и приемлемыми расходами, специально разработанный для богатой смеси.Этот бетон принимает форму и форму отливки, достигая ядра, и углы формы легко обрабатываются, которые позже удаляются, чтобы освободить место для конструкции, полностью сделанной из цементного бетона, поддерживаемой элементами армирования стен. Алюминиевые формы можно использовать повторно как минимум 250 раз, что приводит к минимуму отходов на строительной площадке.

  ---

  Полученная структура получается аккуратной, гладкой и законченной. Имеет высокую устойчивость и не требует дополнительной штукатурки.В результате экономится время, силы и деньги.

  Mivan Technology сокращает время строительства почти вдвое по сравнению с традиционными методами. Поскольку он имеет установленную процедуру, которую необходимо точно соблюдать, он сводит к минимуму потребность в квалифицированной рабочей силе и полностью исключает трудоемкие операции, такие как кладка и штукатурка ».

  Что касается конструкции, технология делает здания более сейсмически устойчивыми и долговечными. Поскольку количество стыков меньше, утечки в здании меньше, а значит, обслуживание незначительно.

  Конструкция Mivan отличается единообразием, стены и плиты имеют гладкую поверхность. Кроме того, эта технология позволяет уменьшить площадь ковра по сравнению с традиционными методами.

  Использование опалубки Mivan

  • 3S — Система строительства — Скорость, прочность, безопасность
  • Колонно-балочная конструкция исключена
  • Отливка стен и перекрытий за одну операцию
  • Специально разработанные, простые в обращении легкие предварительно спроектированные алюминиевые формы
  • Монтаж и установка части опалубки
  • Выполнение бетонирования стен и перекрытий вместе

  Преимущества

  • Опалубка Mivan требует меньше труда
  • Повышенная сейсмостойкость
  • Повышенная прочность
  • Меньшее количество стыков и меньшие утечки
  • Верхняя площадь ковра
  • Гладкая отделка стены и перекрытия
  • Единое качество строительства
  • Незначительное обслуживание
  • Более быстрое завершение

  ОПОРЫ MIVAN, ИСПОЛЬЗУЕМЫЕ В НАШИХ ЗАВЕРШЕННЫХ И ТЕКУЩИХ ПРОЕКТАХ

  Строительство доступного дома в деревне Валегерахалли 2-й и 4-й этапы в Кенгерихобли, Бангалор.

  Клиент:

  BDA

  Номер домов:

  752

  Статус:

  Завершено

  Строительство ЖК 2БХК по ул.95 в деревне Канминеке, КенгериХобли, Южный Талук Бангалора, на основе единовременной выплаты под ключ на основе собственного проекта тендера в рамках системы двух гарантий (Фаза 2) и (Фаза 3), Бангалор.

  Клиент:

  BDA

  Номер домов:

  960

  Статус:

  Завершено

  Строительство 2 жилых домов BHK в Sy.№ 30 в деревне Коммагхатта в Кенгери Хобли с единовременной выплатой «под ключ», на основе собственного планирования и дизайна тендера в рамках системы двух гарантий (Фаза-I), Бангалор.

  Клиент:

  BDA

  Номер домов:

  216

  Статус:

  Завершено

  Строительство 2 жилых домов BHK в Sy.№ 30 в деревне Коммагхатта в Кенгери Хобли с единовременной выплатой под ключ, на основе собственного планирования и дизайна тендера в рамках системы двух гарантий (Фаза-II), Бангалор.

  Клиент:

  BDA

  Номер домов:

  320

  Статус:

  Завершено

  Строительство ЖК 2БХК в Сы.№ 115/1 поселка Коммагхатта в соответствии с планом Надапрабху Кемпеговда на основе единовременной выплаты «под ключ», основанной на собственном планировании и дизайне участника тендера в рамках системы двух покрытий (Фаза-III), Бангалор.

  Клиент:

  BDA

  Номер домов:

  336

  Статус:

  В пути

  Строительство 2 BHK Housing Project Valagerhalli Phase-VI в Sy.№ 70, 101/3 и 102/2 в соответствии с планом Гнанабхарати, 1-й блок, Кенгери Хобли, Бангалор, Южный Талук, Бангалор, на основе единовременной выплаты под ключ на основе собственного планирования и дизайна участника тендера в рамках системы двух покрытий

  Клиент:

  BDA

  Номер домов:

  360

  Статус:

  В пути

  Строительство 749 жилых домов (T-II-100, T-III-04, T-IV-30, TV-15) и 3 казарм 240 человек в Групповом центре, Кадарпур, Гургаон, включая ж / д. с.S / I, Внутренний электромонтаж, пожаротушение, пассажирские / грузовые лифты И разное обслуживание и ремонт

  Клиент:

  CRPF- CPWD

  Статус:

  В пути

  Опалубка Mivan — фотографии строительства, выполненные Hombale Construction @ Vallagerahalli Фаза II и IV во время выполнения работ с уровня земли

  Фотографии внутренней отделки

  ЭТАП РАБОТЫ С MIVAN FORM WORKS ДЛЯ БЫСТРЫХ РАБОТ

  Sl No.	Этапы работ	дней
  1	Разметка поверхности для установки опалубки и работ по армированию	01-й день
  2	Вертикальные арматурные работы	2 день
  3	Вертикальные и горизонтальные опалубочные работы Размещение и фиксация со всеми принадлежностями	3 день
  4	Работы по бетонированию целых блоков, включая стены, Chejja, чердаки и верхние плиты, включая затопленные части	день 04
  5	Работы по снятию опалубки стеновых панелей после не менее 16 часов непрерывного отверждения и проверка прочности куба	05 день
  6	Панели перекрытий Работы по снятию опалубки после периода в 36 часов / 3 дня бетонирования с немедленным повторным закреплением плит с помощью методов непрерывного отверждения / Отверждающие составы для нанесения на поверхность.	06 день
  	Непрерывное отверждение будет осуществляться в течение 28 дней в соответствии со стандартами. Поскольку эти дни относятся к 1 разливочной единице дома, та же система будет продолжаться в вертикальном и горизонтальном направлениях в зависимости от скорости работы систем.

  Вид сверху на реализуемые проекты с опалубкой Mivan для Vallagerhalli Phase 06 и Kommaghatta Phase -03

  ОТЧЕТ ОБ ОСНОВЕ КОНСТРУКЦИОННОГО ПРОЕКТИРОВАНИЯ МОНОЛИТНОГО СТРОИТЕЛЬСТВА С ИСПОЛЬЗОВАНИЕМ АЛЮМИНИЕВЫХ РУЛЕТОВ

  А.1 РАЗДЕЛ — 1 ВВЕДЕНИЕ

  Об альтернативных технологиях строительства (Монолитное строительство с использованием алюминиевой опалубки:

  1. Преамбула

  Эти дома предназначены для строительства в среднем по 2 дома в день с использованием монолитного бетона для всех структурных элементов с алюминиевой системой опалубки «Стеновые анкеры и формы» (WTF). Эта процедура принята в качестве одной из «Техник ускоренного строительства», что приводит к сокращению времени цикла, лучшему контролю качества на площадке, меньшей мобилизации материалов и минимальному трудозатратам.В этой методике стены, перемычки, балки, плиты, чейджа и кухонная платформа отливаются монолитно

  2. Огнестойкость

  Поскольку высота здания превышает 15,0 м, при анализе и проектировании предлагаемой конструкции учитывается предел огнестойкости 2,0 часа.

  3. Система опалубки

  Система опалубки — это тщательно спроектированная система, изготовленная из алюминия, соответствующая архитектурным и конструктивным требованиям.Стеновые опалубки используются для опалубки стен, соединяемых стеновыми анкерами и скобами. Формы для перекрытий используются для поддержки плит при бетонировании. Формы перекрытий поддерживаются на стойках в соответствующем месте, основанном на конструктивных требованиях, простой последовательности демонтажа и обращении с материалами. Алюминий легче, поэтому материал для опалубки прост в обращении и установке. Полученная структура имеет хорошее качество поверхности и точные допуски по размерам.

  4. Последовательность монтажа опалубочной системы:

  Стеновые опалубки укладываются после завершения сборки арматуры, электричества / ремонта PHE.Стеновые формы соединяются посредством стенных стяжек и хомутов. Затем возводятся опалубки перекрытий и производится необходимое изготовление арматуры, электротехническое кондиционирование плиты. Теперь агрегат готов к бетонированию за одну заливку.

  5. Бетон

  Самоуплотняющийся бетон (SCC) подходящей марки в соответствии с конструкцией смеси и конструктивными требованиями будет использоваться для бетонирования. Неотъемлемым свойством SCC является самоуплотнение без сегрегации. Следовательно, SCC больше подходит для этой технологии.Свободный поток бетона во время заливки поддерживается на уровне не менее 600 мм для обеспечения надлежащего потока и уплотнения.

  6. Удаление опалубки (снятие опалубки)

  Удаление опалубки стеновых опалубок будет выполнено после 16-24 часов бетонирования согласно конструктивным требованиям. Формы для перекрытий будут удалены через 3 дня, а стойки будут закреплены в соответствующих местах сразу после удаления форм для перекрытий.

  7.Лечение

  Отверждение — это процесс регулирования скорости и степени потери влаги из бетона во время гидратации цемента. Отверждение предназначено в первую очередь для сохранения влажности бетона за счет предотвращения потери влаги из бетона в течение периода, когда он набирает прочность. Отверждение оказывает большое влияние на свойства затвердевшего бетона, такие как долговечность, прочность, водонепроницаемость, износостойкость, стабильность объема и сопротивление замерзанию и оттаиванию.

  Мембраны, образующие отверждающие составы (BASF Mastercure-107), представляют собой жидкости, которые наносятся непосредственно на бетонные поверхности и затем высыхают, образуя относительно непроницаемую мембрану, которая замедляет потерю влаги из бетона сразу после удаления опалубки стен. Состав на основе воска.

  Плиты выдерживаются методом заливки минимум 7 дней

  8. Фонд

  Будет использоваться традиционный тип фундамента, такой как ленточный фундамент / плотный фундамент в зависимости от грунтовых условий.

  9. Преимущества

  Этот тип конструкции принят благодаря следующим преимуществам;

  • Техника для быстрого строительства
  • Вся установка сделана из бетона, который более прочен, долговечен и устойчив к солнечному нагреву.
  • Формы могут быть изготовлены на заказ в соответствии с требованиями
  • Сокращенное время цикла
  • Улучшенный контроль качества на объекте за счет меньшей мобилизации материалов на объекте
  • Рентабельность
  • Можно полностью избежать оштукатуривания
  • Формы можно разместить даже неквалифицированным персоналом
  • Алюминиевые формы, хотя и стоят дороже, но с большим количеством повторений обходятся дешевле

  Принимая во внимание вышеуказанные преимущества альтернативной технологии, данная технология строительства больше подходит для данного проекта.

  О методике проектирования монолитного строительства:

  RCC — основной материал, используемый в этой конструкции. При обычных методах сначала отливают стены из RCC, а потом отливают плиту. Но в этой технологии одновременно отливаются и стены, и плиты. Стены спроектированы как стены со сдвигом с использованием метода предельных состояний в соответствии со стандартными расчетными уравнениями, приведенными в IS13920 и IS 456. Плиты проектируются в соответствии с IS 456. Толщина элементов (стены, плиты и балки) выбирается на основе огнестойкости и требований к конструкции. .Предельное состояние прочности используется для расчета конструкций различных элементов жилищных единиц. Предельное состояние пригодности к эксплуатации (устойчивость, растрескивание и прогиб) будет соблюдаться для определения критериев долговечности.

  RCC предназначен для использования в предлагаемом проекте. При проектировании конструкции соблюдаются директивы, соответствующие IS 456, IS13920, IS 1893, IS 875. Бетон (портландцемент + 30% (максимум) GGBS) и процедуры бетонирования будут выполняться в соответствии с индийскими стандартными руководящими принципами и методами.GGBS / Flyash уменьшает микротрещины и защищает арматуру, тем самым увеличивая прочность бетона. Таким образом, построенная конструкция будет достаточно прочной, чтобы ее можно было использовать в качестве жилого дома.

  Использование программного обеспечения

  NISA / CIVIL (Numerically Integrated Elements for System Analysis), разработанный M / s Cranes Software International или ETABS, будет использоваться для анализа и проектирования предлагаемой конструкции.

  О требованиях Совета по экологическому строительству Индии:

  Передовой опыт Индии будет соблюдаться на этапах планирования, проектирования и строительства

  10.Устойчивая архитектура и дизайн

  Ориентация здания будет разработана с учетом энергосбережения (солнечное тепло и свет), без нарушения существующих характеристик участка.

  11. Выбор и планирование площадки

  Выбор и планирование площадки требует подключения к инфраструктуре и сети общественного транспорта. Предлагаемый участок хорошо связан с сетью общественного транспорта.

  12.Водосбережение

  Предусмотрен сбор дождевой воды, чтобы удовлетворить потребности в дни нехватки воды и пополнить источник воды.

  Двойная трубопроводная система для очищенной воды (оборотной воды) и питьевой воды будет принята с использованием эффективных сантехнических устройств.

  Использование воды: Поскольку используются отвердители, использование воды для отверждения сводится к минимуму во время строительства.

  13.Энергоэффективность

  Будет соблюдаться концепция проектирования зданий с использованием пассивных солнечных батарей, чтобы сократить или даже исключить использование механических систем охлаждения и обогрева и дневного искусственного освещения.

  Эти параметры могут быть обеспечены правильной планировкой здания, его ориентацией и расположением окон, дверей и оконных штор.

  14. Строительные материалы и ресурсы

  • 30% GGBS / Flyash используется в бетонном строительстве.Ниже приведены преимущества GGBS / зола в бетоне.
    1. На единицу воплощенной энергии бетона снижается
    2. Использование GGBS увеличивает удобоукладываемость бетона.
    3. GGBS / зола лучшая защита стали от коррозии
  • Окна изготовлены из ПВХ, поэтому использование древесины сведено к минимуму.
  • Полы керамические / остеклованные, поэтому на 100% состоит из переработанного стекла
  • Алюминиевая опалубка позволяет использовать большее количество раз и избежать использования фанеры в качестве опалубки. Соответствующая система искусственного освещения и их расположение могут использоваться для снижения потребности в электроэнергии.

  Свод правил

  Список общеприменимых кодов:

  Sl No.	КОД	НАЗВАНИЕ
  1	IS 456	Обычный и железобетон — практические правила
  2	IS: 875 (Часть 1)	Свод практических правил для расчетных нагрузок (кроме землетрясений) для зданий и сооружений Часть 1 Собственные нагрузки — Удельные веса строительных материалов и хранимых материалов (включая IS 1911: 1967)
  3	IS: 875 (Часть 2)	Свод практических правил по расчетным нагрузкам (кроме землетрясений) для зданий и сооружений: Часть 2 Действующие нагрузки
  4	IS: 875 (Часть 3)	Свод практических правил по расчетным нагрузкам (кроме землетрясений) для зданий и сооружений, часть 3 Ветровые нагрузки
  5	IS 1893	Критерии сейсмоустойчивого проектирования конструкций — Часть 1: Общие положения и здания
  6	СП 16	Средства проектирования для железобетона по IS 456: 1978
  7	СП 34	Справочник по армированию и деталировке бетона
  8	IS 13920	Детализация из пластичных железобетонных конструкций, подверженных сейсмическим воздействиям

  С.1 РАЗДЕЛ-2 ОПИСАНИЕ ПАРАМЕТРОВ АНАЛИЗА

  Структурный план

  Применимы конструкции с плотом + перекрытия или цокольный + этаж. Общая высота этажей составляет 3,0 метра. Учитываются габариты компоновки согласно архитектурным чертежам.

  Свойства материала

  При расчете и проектировании использовались следующие свойства материала

  Марка бетона	M25 и M30
  Марка арматурной стали	FE-500 и FE-500D
  Плотность бетона	2500 кг / м 3
  Соотношение ядов	0.2
  Модуль Юнга	27386 Н / мм 2

  Размеры конструктивного элемента

  Стены ПКК	160 мм минимум
  Плита крыши	125 мм минимум (изменения по конструкции)
  Плиты унитаза утоплены на 400 мм (индийский водопроводный кран) и на 200 мм (европейский водопроводный кран) 0.2

  Фонд

  Ленточные опоры / опоры для плотин предназначены для ж / б стен. SBC грунта в соответствии с отчетами о грунте предполагается использовать для проектирования фундамента. Коэффициент 1,25 для SBC был использован при проектировании из-за сейсмических данных.

  Модель конечных элементов

  Модель конечных элементов создается с использованием программного обеспечения NISA / CIVIL версии 16 для выполнения структурного анализа.Идеализация структуры основана на следующих соображениях

  RC Slab, RC Стены моделируются с помощью четырехузловых элементов оболочки. Колонны и балки RC представляют собой элементы с двумя узлами, имеющими 6 степеней свободы на узел.

  Система фундамента

  Фундамент ленточный под стену или плотный фундамент

  D.1 РАЗДЕЛ 3 ОСНОВНЫЕ СЛУЧАИ НАГРУЗКИ И СОЧЕТАНИЯ

  Общий

  Здесь обсуждаются основные загружения и сочетания нагрузок, учитываемые при проектировании корпусного блока.

  Варианты базовой нагрузки

  Рассмотрены следующие основные загружения

  15. Нагрузка ID -1: Постоянная нагрузка (DL)

  Собственный вес конструкции автоматически рассчитывается программой. Однако компоненты, которые не были смоделированы, такие как отделка пола, были применены как сверхналоженная нагрузка на конструкцию

  Собственный вес, покрытие пола = 1 кН / м2, дополнительная статическая нагрузка = 0.5 кН / м2 в качестве нагрузки под давлением в направлении прямой силы тяжести (Global Z).

  Затонувшие части заполнены газобетоном / шлаком. Предполагая, что глубина погружения составляет 400 мм, плотность пенобетона / шлакобетона 8 кН / м3, 3,2 кН ​​/ м2 были применены в качестве дополнительной нагрузки давлением в направлении сильной гравитации (Global Z) на затопленных участках.

  16. Нагрузка ID -2: Живые нагрузки (LL)

  Сверх установленная динамическая нагрузка = 2 кН / м2, приложенная как нагрузка давлением в направлении прямой силы тяжести (Global Z) для всех плит перекрытия выше уровня сваи.Тем не менее, к коридорам и лестничной клетке была приложена временная нагрузка 3 кН / м2.

  В зависимости от требований в центре блока могут быть предложены подвесные бытовые цистерны ПКР и противопожарные цистерны.

  17. Вариант нагружения ID -3: Ветровые нагрузки (WL) + направление X

  Базовая скорость ветра	33 м / с
  K1	1.00
  K2	1,05
  K3	1,00
  Расчетная скорость ветра	33 х 1,0 х 1,05 х 1,0
  	34.65 м / с
  Расчетное ветровое давление	720,37 Н / м2

  Однако 1 кН / м2 применяется как нагрузка давлением

  18. Вариант нагружения ID -4: Ветровые нагрузки (WL) + направление Y

  1 кН / м2 в качестве нагрузки давлением

  19. Вариант нагружения ID -5: сейсмические нагрузки (SL) + направление X (для грунта + перекрытия)

  Коэффициент зоны	0.10
  Фактор значимости	1,0
  Коэффициент уменьшения срабатывания	5,0 для бетона
  % Динамические нагрузки, учитываемые при расчете сейсмического веса	25%
  Тип грунта	Средний
  Высота конструкции (включая фундамент, подвесной резервуар)
  Базовый размер, параллельный приложенной сейсмической силе

  1. Фундаментальный период времени основан на допущении «ЗАЛИВНЫЕ СТЕНЫ» i.е., T = 0,09 H / √d, где H = в метрах: высота здания, d = в метрах ширина здания. Следовательно, T = 0,39 с
  2. Выполнялся только псевдостатический анализ согласно п. 7.8.1 IS 1893 (Часть: 1) -2002. (Для зданий высотой более 90 м требуется динамический анализ)
  3. Сейсмический сдвиг основания Vb: Ah x W
     Где,
     W — Общий сейсмический вес (полная статическая нагрузка + 25% динамической нагрузки) здания,
     Ah — Расчетное значение спектра горизонтального ускорения, соответствующее основному время в соответствующем направлении

  20.Нагрузка ID -6: Сейсмические нагрузки (SL) + направление Y (G + этажи)

  Коэффициент зоны	0,10
  Фактор значимости	1,0
  Коэффициент уменьшения срабатывания	5,0 для бетона
  % Динамические нагрузки, учитываемые при расчете сейсмического веса	25%
  Тип грунта	Средний
  Высота конструкции (включая фундамент, подвесной резервуар)
  Базовый размер, параллельный приложенной сейсмической силе

  Сочетания нагрузок

  Ссылаясь на IS-456: Таблица 18

  Таблица 1: Для конструкции стержня (предельное состояние обрушения)

  Идентификатор загружения 501	(DL + LL)	Нагрузка ID 510	1.5 (DL + WL (-Y))
  Нагрузка ID 502	1,5 (DL + LL)	Нагрузка ID 511	1,2 (DL + LL + WL (+ X))
  Нагрузка ID 503	1,5 (DL + SL (+ X))	Идентификатор нагружения 512	1.2 (DL + LL + WL (-X))
  Нагрузка ID 504	1,5 (DL + SL (-X))	Нагрузка ID 513	1,2 (DL + LL + WL (+ Y))
  Нагрузка ID 505	1,5 (DL + SL (+ Y))	Нагрузка ID 514	1.2 (DL + LL + WL (-Y))
  Нагрузка ID 506	1,5 (DL + SL (-Y))	Нагрузка ID 515	1,2 (DL + LL + SL (+ X))
  Нагрузка ID 507	1,5 (DL + WL (+ X))	Нагрузка ID 516	1.2 (DL + LL + SL (-X))
  Нагрузка ID 508	1,5 (DL + WL (-X))	Нагрузка ID 517	1,2 (DL + LL + SL (+ Y))
  Нагрузка ID 509	1,5 (DL + WL (+ Y))	Нагрузка ID 518	1.2 (DL + LL + SL (-Y))

  Примечание. Комбинация нагрузок 501: DL + LL не используется при проектировании стержня (предельное состояние обрушения). Определение размеров фундамента выполняется программным обеспечением без учета факторов вышеуказанных комбинаций нагрузок. Таким образом, программа автоматически создает следующие комбинации дополнительных нагрузок.

  Таблица 2: Определение размеров фундамента

  Идентификатор загружения 502	(DL + LL)	Нагрузка ID 511	(DL + LL + WL (+ X))
  Нагрузка ID 503	(DL + SL (+ X))	Идентификатор нагружения 512	(DL + LL + WL (-X))
  Нагрузка ID 504	(DL + SL (-X))	Нагрузка ID 513	(DL + LL + WL (+ Y))
  Нагрузка ID 505	(DL + SL (+ Y))	Нагрузка ID 514	(DL + LL + WL (-Y))
  Нагрузка ID 506	(DL + SL (-Y))	Нагрузка ID 515	(DL + LL + SL (+ X))
  Нагрузка ID 507	(DL + WL (+ X))	Нагрузка ID 516	(DL + LL + SL (-X))
  Нагрузка ID 508	(DL + WL (-X))	Нагрузка ID 517	(DL + LL + SL (+ Y))
  Нагрузка ID 509	(DL + WL (+ Y))	Нагрузка ID 518	(DL + LL + SL (-Y))
  Нагрузка ID 510	(DL + WL (-Y))

  Граничные условия

  Фиксированные граничные условия (ограничивающие как повороты, так и смещения во всех трех направлениях) применяются под столбцами «Стойка».

  E.1 РАЗДЕЛ-4 СТРУКТУРНЫЙ АНАЛИЗ И ПРОЕКТИРОВАНИЕ F.1

  Общий

  Расчет конструкций основан на теории линейной упругости для расчета внутренних сил, создаваемых расчетными нагрузками, включая силы, вызванные деформациями, с использованием пакета программного обеспечения для анализа и проектирования NISA / CIVIL.

  Минимальная толщина и прозрачное покрытие для основной арматуры:

  Воздействие	Легкая
  Огнестойкость	2.0 часов

  Sl. No.	Элемент	Мин. Размер	Крышка	Примечания
  1	Плита	125 мм	25 мм
  2	Балка	200 мм	40мм к звеньям
  3	Колонна	300 мм	40мм к звеньям
  4	Стойки		50 мм	Минимальная глубина фундамента 2.0м
  5	Стены	160 мм	25 мм	Двухсторонний арматурный стержень минимум 0,4% арматурный стержень
  		100 мм	50 мм	Арматурный стержень средней стороны, минимум 1.0% Арматура

  Структурный дизайн

  Конструктивное проектирование элементов конструкций выполнено по Предельному состоянию по ИС 456-2000.

  Конструкция опор: Расчет опор производится по состоянию работоспособности. Расчет конструкции фундамента выполняется по критериям прочности.Предполагается, что SBC из 12 т / кв.м находится на глубине 1,5 м от EGL. Предполагается, что марка бетона M25 / M30 и арматура FE-500 / FE-500D. Опоры предназначены для этажей G + этажа. Результаты приведены в Приложении.

  Расчет поперечной стенки: равнодействующие напряжений в плоскости и вне плоскости в каждой стене вычисляются путем интегрирования сил из программного обеспечения. Эти силы были использованы для определения прочности конструкции, соответствующей IS 456 и IS 13920. M25 / M30 Марка бетона FE-500 / FE-500D арматура принимается .Стены со сдвигом предназначены для полов G +.

  Результаты проектных расчетов

  Армирование колонн, балок, перекрытий и опор рассчитывается с помощью программного обеспечения.
