Буржуйка из трубы своими руками: пошаговая инструкция, чертеж, фото

Буржуйка из трубы горизонтальная – это одна из самых простых, но производительных конструкций самодельных печей, работающих на твердом топливе. Простота конструкции и небольшая себестоимость позволяют сделать такую печь даже начинающим домашним мастерам.

Сначала новичкам необходимо понимать, как работает печь, из каких деталей она состоит.

Принцип работы

Принцип работы такой печи прост:

  • в топку закладываются дрова;
  • для растопки, ближе к дверке укладывают тонкие щепки;
  • дверка в зольнике и шиберная заслонка должны быть обязательно открыты;
  • дрова поджигают и обязательно закрывают дверь;
  • пламя разогревает все плоскости печи. Металл, отдавая тепло, постепенно обогревает помещение;
  • для второй закладки можно использовать уголь или отходы столярного цеха.
к содержанию ↑

Этапы работ

Перед началом работ необходимо определится с размерами печи, и подготовить необходимые материалы, инструмент и сварочное оборудование.

к содержанию ↑

Чертеж и схема

Чертеж буржуйки из горизонтальной трубы



Еще один вариант чертежа

Самая простая печка из трубы работает на твердом топливе и состоит из нескольких основных частей:

  • корпус – его делают различным по форме, в зависимости от материалов используемых для его производства. Он может быть прямоугольным при использовании листового металла или цилиндрическим, в этом случае корпус делается из газовых баллонной или тру большого диаметра;
  • колосниковой решетки. Она служит для защиты дна от прогорания и удаления золы в специальное отделение;
  • зольника – в этой части собирается древесная зола, эта полость служит как поддувало для улучшения тяги при разгорании дров;
  • топочной камеры. Сюда закладываются дрова или уголь;
  • для вывода угарного газа печи оснащаются выводом трубы дымохода. В некоторых случаях она выводится вертикально с верхней части печи или с отводом, выходящим с тыльной плоскости.
    Но в любом случае, выход дымохода располагается вверху конструкции;
  • над дверкой, устанавливают отражающий экран. Его располагают по всей плоскости печи, оставляя проход воздуха в задней полости. В этом случае тепло не сразу выходит в дымоход, а проходит по печи, нагревает стенки и только потом поступает в трубу;
  • дверцы топочной камеры. Здесь используют готовые чугунные или стальные дверки или самодельные из отрезка толстого металла;
  • самая эффективная буржуйка оснащается дополнительными трубами конвекции, чертежи такой самодельной печи можно найти на форумах в интернете или ознакомьтесь с промышленными печами профессора Бутакова или модели «Буллериан».

Буржуйка из трубы с внутренним диаметром 500 мм изготавливается по чертежу, с учетом основных размеров конструкции:

Общая высота900 мм.
Длина отрезка трубы650 мм.
Наружный диаметр550 мм.
Размер верхней части с конфоркой и выходом дымохода700/360 мм.

Размеры остальных деталей и мест их установки будем брать с чертежа.

Разберем процесс изготовления самодельной печки.

к содержанию ↑

Какая труба нужна?

Труба может использоваться любая. Самое главное, чтобы она не использовалась ранее на трубопроводах подачи газа и для канализации. Такие печи совместно с теплом будут распространять по помещению неприятные запахи долгое время. По размерам – здесь все зависит от потребностей и возможностей мастера.

Для обогрева небольшого гаража достаточно будет сделать печку, диаметром 400-500 мм. Для большого помещения можно сделать буржуйку большего диаметра или установить несколько маленьких. Главное перед работой очистить стенки от известкового налета, грязи или масла и только затем приступать к работе.

к содержанию ↑

Материалы и их количество

Для производства буржуйки нам потребуется подготовить:

  • стальную трубу сечением 550 мм, с толщиной стенки 10 мм – длина 650 мм;
  • для верха печи из стали 4-5 мм вырезаем заготовку 700/420 мм и загибаем по длине полочки, разметив от края каждой стороны по 40 мм;
  • передняя и задняя стенки буржуйки – 2 детали, размером 560/560 мм;
  • для отражающего экрана вырезаем заготовку из листа размером 500/420 мм;
  • для колосниковой решетки потребуется подготовить арматуру, сечением 10 мм – 2 детали по 600 мм и 32 шт по 380 мм;
  • для вывода дымохода готовим отрезок трубы сечением 100 мм, длиной 260 мм;
  • наверху предусмотрена установка конфорки для приготовления пищи.
    Можно использовать готовую чугунную или сделать из стального листа толщиной 12-14 мм, вырезав плазморезом круг, диаметром 220 мм и обточив заготовку на наждаке или болгаркой;
  • из профиля 40 мм готовим 4 ножки длиной 400 мм;
  • петли приобретаем готовые или можно сделать самим из профиля и прутка;
  • для дверки из листа вырезаем заготовку 340/340 мм;
  • 6 отрезков уголка для укладки колосника.

Это список основных материалов, мелкие детали будем изготавливать в процессе работы.

к содержанию ↑

Инструменты и оборудование

Нам понадобятся:

  • набор слесарных инструментов;
  • сварочный аппарат с одеждой и защитой глаз и рук»
  • болгарка с зачистным и запасом отрезных дисков;
  • верстак с тисками;
  • песок для засыпки дна печи.
к содержанию ↑

Пошаговая инструкция по изготовлению

Приготовив для работы весь набор инструментов и материалов, приступаем к процессу изготовления буржуйки из трубы своими руками:

  1. Готовый отрезок трубы помещаем на ровную поверхность, выставляем защитный экран на расстоянии 5 мм от лицевой стороны и прихватываем его к трубе. Здесь важно иметь опыт выполнения потолочных прихваток, хотя на экран нагрузка практически отсутствует. Прихватки ставим через 60-80 мм.
  2. Внизу печи отступаем на 50 мм, размечаем продольные линии по всей длине трубы и прихватываем уголки для укладки колосниковой решетки. Для ее изготовления размещаем длинные детали из арматуры, вставляем по краям перемычки и прихватываем их. Теперь, отступая от перемычки 10 мм, стыкуем следующую перемычку. Таким образом, набираем решетку из арматуры, размером 600/400 мм. После этого перевернув решетку, ставим прихватки с обратной стороны.
  3. Укладываем решетку колосника на место и стыкуем листы металла с лицевой и задней стороны. Нельзя допускать перекос и большие зазоры между листом и трубой. Если труба отрезана криво, придется выравнивать заготовку, обтачивая стенки болгаркой. Проверив правильность сборки, приступаем к обварке стыков. Шов должен быть герметичным, поэтому после сварки оббейте шлак и проварите места прожига, раковины и непровар.
  4. Существует еще один вариант установки колосниковой решетки более практичен. Внизу трубы вырезается прямоугольник с небольшими отступами по краям, снизу трубы приваривается заготовка из профильной трубы (для сбора золы). Сверху кладется колосник. Вот как это выглядит:
  5. Обтачиваем выступающие углы и место соединения деталей зачистным камнем. Затем переворачиваем заготовку лицом вверх и размечаем проем для закладки дров. Ставим на болгарку отрезной диск и вырезаем паз по разметке.
  6. Напильником убираем заусеницы, выкладываем дверцу с приваренной ручкой и шпингалетом и устанавливаем ее на готовые петельки. На листе выставляем и прихватываем ответную часть замка, а на дверце выставляем самодельный замочек – шпингалет.
  7. Переворачиваем и располагаем буржуйку донышком вверх, размечаем и привариваем ножки из профильной трубы, предварительно зарезав углы для лучшей стыковки к корпусу. Внизу ножки зарезаем под небольшой угол и привариваем пятаки из листа, для лучшей устойчивости буржуйки.
  8. Устанавливаем печь на ножки и накладываем сверху печи заготовку с отверстиями для трубы дымохода и конфорки. Разместив ее загнутыми кромками вниз и проверив правильность установки, прихватываем пластину.
  9. Электросваркой прожигаем отверстия в трубе и устанавливаем трубу, диаметром 120 мм для вытяжки и блина для кастрюль.
  10. Детали обвариваются по кругу, стыки должны быть герметичными. На конце трубы вентиляции привариваем шиберную заслонку для регулирования тяги.
  11. Открыв дверку, установив колосник на место, засыпаем низ печи слоем песка.

Печь – буржуйка из трубы готова.

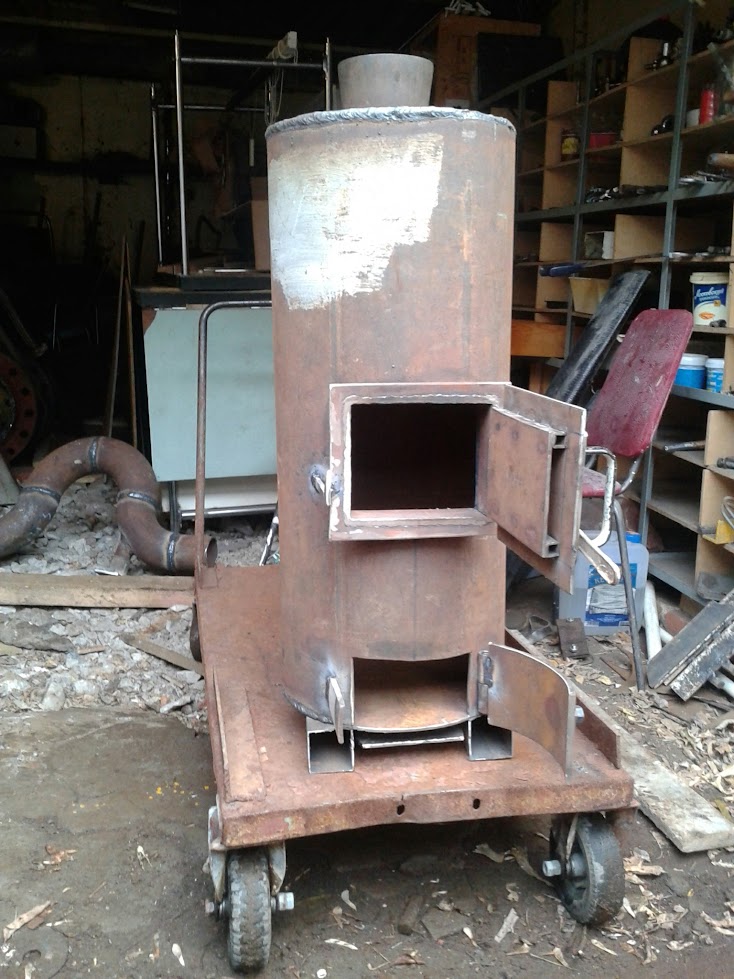

Посмотри еще несколько вариантов изготовления, для закрепления понимания:

Фото 1

Фото 2

Фото 3

к содержанию ↑

Установка

Устанавливаем ее на место, при этом учитывая правила пожарной безопасности:

  • расстояние до деревянных стен и потолка должно быть не менее 1 м;
  • расстояние до пола из дерева – минимум 400 мм;
  • при установке буржуйки на деревянный пол, его следует обязательно закрыть листом металла или другим материалом.

После выполнения этих простых правил остается подключить буржуйку к дымоходу.

к содержанию ↑

Подключение дымохода

Для труб дымохода лучше использовать сэндвич – трубы, наружная и внутренняя поверхности которых сделана из тонкого гофрированного металла, а внутри слой теплоизоляции. В нашем случае ставим трубы диаметром 120 мм. При проходе дымохода через перекрытия делать дополнительный слой теплоизоляции не требуется. Перед выходом на крышу соединяем трубу со стальной и выводим дымоход наружу.

На конце трубы закреплен защитный грибок. Она должна стоять выше конька крыши на 1000 мм, крепиться с помощью распорок. Место прохода сквозь конструкцию крыши потребуется надежно заизолировать против потерь тепла и попадания влаги в помещение.

Более подробно в статье чиайте в статье про установку дымохода для буржуйки своими руками.

к содержанию ↑

Особенности эксплуатации

При пробном запуске буржуйки лучше открыть все двери и окна. Убеждаемся в наличии тяги и открытой заслонки. Затем заложив через дверку дрова, зажигаем пламя. Закрываем дверку и выходим на улицу. Буржуйка будет изрядно дымить, но не следует этого пугаться, это выгорает масло и другой мусор.

Процесс топки

После первого использования  печи может потребоваться устранить дефекты сварки. И затем наслаждайтесь теплом в гараже или другом помещении. Главное помнить правила пожарной безопасности, периодически прочищать дымоход и убирать золу, периодически заменяя песок в буржуйке.

к содержанию ↑

Вывод

Сделать самостоятельно такую конструкцию вполне по силам даже начинающему мастеру. Главное хотеть сделать надежную буржуйку и внимательно и ответственно выполнять все работы, учитывая пошаговую инструкцию, приведенную в статье.

расчет, инструкция по изготовлению своими руками

Для того чтобы отопительная система имела максимальное КПД, не влияла на качество воздуха в помещении и могла работать долго – необходимо продумать как правильно выводить отходы горения, а именно дым, на открытый воздух. Установка дымохода – важная часть работ по монтажу отопительной системы на основе буржуйки, но достаточно проста в исполнении и может быть сделана своими руками.

Расчет дымохода для буржуйки

После того как буржуйка установлена и готова к эксплуатации, необходима установка дымохода, который сможет правильно функционировать, сохранять тепло в помещении и одновременно не позволять отходам горения попадать в воздух комнаты где установлена печка. Для этого нужно правильно рассчитать диаметра трубы, её длину и продумать как она будет выводить дым на свежий воздух.

Для того чтобы отопительная система имела наиболее высокий коэффициент полезного действия, необходимо чтобы труба для печки буржуйки обеспечивала достаточную тягу.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Наилучшим является соотношения диаметра трубы к камере сгорания в размере 2,7 миллиметра к 1 литру. Для примера возьмем буржуйку с камерой сгорания 50 литров: 2,7*50=135 мм. Именно такой диаметр дымохода будет оптимальным для эффективной работы буржуйки объемом 50 литров.

После того как определен диаметр трубы для дымохода, следует рассчитать длину всего трубопровода. В этих расчетах важно учитывать не только местоположение буржуйки, но и то на каком расстоянии от конька располагается дымоход на крыше.

Располагать выход трубы над крышей следует согласно определенным правилам:

  1. Дымоход находится от конька кровли на расстоянии до 1500 миллиметров, значит выход трубы должен располагаться на высоте 50 сантиметров над верхней частью конька;
  2. При расстоянии до козырька в 150-300 сантиметров, выход трубопровода можно расположить на одном уровне с ним;
  3. В случае если дымоход расположен около края крыши, то его выход должен быть ненамного ниже конька, либо на одном уровне с ним;

Второй вариант выхода трубы — это через стену, а не через крышу. В этом случае конец дымохода должен располагаться чуть ниже верхней части конька кровли.

Но основной длинной трубы станет общее расстояние от выхода трубы до самой буржуйки – расчеты в каждом индивидуальном случае получатся различные, всё зависит от того на каком этаже, в каком месте комнаты и на какой высоте, будет располагаться буржуйка.

к содержанию ↑

Материалы и их количество

Список материалов, требующихся для сооружения дымохода различается в зависимости от того, какую конструкцию трубы решено установить. Если выход будет осуществляться напрямую через крышу, то потребуется меньше угловых колен.

Дымоход стандартного размера потребует следующее количество труб:

  • 1 колено длиной 120 см, диаметром 10 см;
  • 2 колена длиной 120 см, диаметром 16 см;
  • 3 стыковых колена 16*10 см;
  • Тройник диаметром 16 см и заглушка к нему;
  • Грибок – 20 см;
  • Герметик.

Кроме того, для сооружения различных конструкций дымохода могут понадобиться и другие детали: противопроливневый козырек, проходной стакан, теплоизоляционные материалы.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Огромную роль играет то, какие трубы для дымохода из буржуйки было решено приобрести, так как от количества, размера и типов колен будет зависеть какая конструкция будет монтироваться. Если было решено что система вывода дыма будет находиться вне помещения, то установить её внутри здания уже будет нельзя, так как тогда потребуется другой набор деталей.

к содержанию ↑

Установка и монтаж

к содержанию ↑

Инструменты

Понадобятся только режущие инструменты: болгарка, лобзик, нож. Все работы проводятся вручную и особых приспособлений не требуют.

к содержанию ↑

Схема монтажа

Существует несколько типов дымоходов, в индивидуальном порядке подбирается наиболее подходящий тип конструкции.

Способы монтажа

В системе важно учесть сбор конденсата, поэтому обязательно наличие заглушки, конденсатоотводчика и емкости для сбора конденсата.

Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии.

Наружная часть дымохода утепляется при помощи теплоизоляции, покрывается защитным материалом. На конец трубы устанавливается грибок, который защитит дымоход от мусора, дождя, различных мелких животных и инородных предметов.

к содержанию ↑

Подготовка перекрытия

Дымоходная труба для буржуйки чаще всего устанавливается таким образом, что она проходит через потолочное перекрытие, поэтому перед началом установки и фиксации конструкции трубопровода необходимо сделать отверстие для него в потолке: при помощи лобзика или другого режущего инструмента,  имеющее диаметр подходящий для прохода в него стакана для колена внутреннего дымохода.

Пример отверстия для трубы дымохода

Проходной стакан

Проходной стакан устанавливается в отверстие до того, как будет собираться дымоход для печи буржуйки. Диаметр стакана следует выбирать соответственно диаметру внутренней трубы, хотя иногда стык производят до прохода дымохода через потолочное перекрытие. Следует понимать, что важно крепко закреплять стакан – он служит фиксатором. Но кроме него трубопроводу нужно прикрепить и к поверхности стены.

При неправильном монтаже могут быть такие последствия

Если в перекрытии есть легко возгораемые материалы, утеплитель или деревянные детали, то необходимо их убрать, чтобы они не соприкасались с проходным стаканом.

После того как труба была вставлена, всё это нужно загерметизировать огнеупорным материалом, например жаростойким герметиком или специальной огнеупорной ватой.

Следующие этапы работ на фото:

Герметизация

Вывод трубы на крышу

Работы на крыше

На последнем этапе нужно поставить на трубу дефлектор

к содержанию ↑

Советы при работе

  • Трубы, используемые в конструкции располагаются исключительно в вертикальном положении, для их фиксации лучше всего использовать специальные кронштейны, с размерами, соответствующими коленям системы. В целях экономии изготовить кронштейны можно самостоятельно, используя металлический уголок.
  • Все соединения нужно обрабатывать герметиком, чтобы не оставалось отверстий через которые может выходить дым в воздух помещения. На рынке существует большой выбор герметиков которые подойдут для заделки швов трубопровода для выхода дыма:
  1. Высокотемпературные герметики;
  2. Термостойкие герметики;
  3. Жаростойкие герметики;
  4. Жаропрочные герметики;

Высокотемпературные и термостойкие герметики используются для герметизации мест, которые достигают температуры в 350 градусов Цельсия. Так как дымоход для печки буржуйки нагревается до более высоких температур, эти виды герметиков подойдут только для деталей вне системы трубопровода.

Жаропрочные и жаростойкие полимеры выдерживают огромные температуры, вплоть до 1500 градусов по Цельсию – они наиболее подходящий выбор для дымохода буржуйки.

к содержанию ↑

Подключение дымохода к буржуйке

Дымоход, выходящий из буржуйки, именуемый внутренним, стыкуется с уличным, внешним трубопроводом, на чердаке или в подкровельной части крыши. Началом внутреннего дымохода является отрезок выходящий из печного патрубка, который стыкуется коленом до потолочного перекрытия.

При установке внутреннего дымохода, важно правильно подключить трубу к патрубку буржуйки – так как если неправильно это сделать, возможен выход дыма в воздух помещения, что сделает невозможным правильное функционирование отопительной системы.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Подсоединяется дымоход к буржуйке при помощи термостойкого уплотнителя и специального хомута. Важно сделать полностью герметичную конструкцию, так как любой прорыв газов может привести к отравлению находящихся внутри помещения.

Дымоход подключенный к буржуйке

к содержанию ↑

Стоит ли обкладывать трубу кирпичом?

Металлическая дымоходная труба для буржуйки не требует специальной защиты от внешнего воздействия, но из-за визуального эффекта и возможных соприкосновений с горячей трубой, предприимчивые хозяева часто обкладывают трубопровод кирпичом.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

А вот сооружение дымохода посредством кирпичной кладки запрещена – для этой отопительной системы подобные конструкции не подходят, в этой роли подходит исключительно оцинкованная труба для буржуйки, она обеспечит хорошую тягу, её легко чистить и проверять на наличие дефектов. Простота в установке и легкий уход – главные достоинства данной вытяжки.

к содержанию ↑

Уход и чистка

Общее качество работы и эффективность работы отопительной системы, напрямую зависит от состояния дымохода, поэтому периодически следует уделять внимание систематическому уходу за ним.

Ежегодно необходимо проводить полный осмотр трубопровода на предмет обнаружения трещин, прогаров, ржавчины и других дефектов, которые могут привести к неприятным последствиям. Во время осмотра следует одновременно очищать всю конструкцию дымохода от сажи – делать это можно посредством сжигания в печке осиновых дров.

к содержанию ↑

Вывод

Установка вытяжной трубы для буржуйки не сложный процесс и может быть проведен самостоятельно, без привлечения специалистов. Главное это соблюдать правила пожарной безопасности, не позволять дымоходу соприкасаться с легко возгораемыми материалами и следить за герметичностью конструкции.

При ответственном подходе к монтажу буржуйки и установке дымохода, а также правильной эксплуатации, никаких проблем при использовании отопительной системы не возникнет. Если неправильно произвести установку всей системы, то как котёл или камин, буржуйка может стать причиной возникновения пожара.

Эффективная отопительная буржуйка из газового баллона


Приветствую всех любителей помастерить, предлагаю к рассмотрению инструкцию по изготовлению очень эффективной отопительной печи из газового баллона. Самоделка чем-то напоминает булерьян, здесь есть трубы, которые обеспечивают отличную конвекцию воздуха. Печь отлично может прогревать гараж или мастерскую с небольшой затратой дров. Если самоделка вас заинтересовала, предлагаю изучить ее более детально!


Материалы и инструменты, которые использовал автор:

Список материалов:
— баллон из под пропана на 50 л;
— профильные трубы;
— арматура для колосников;
— немного листовой стали;
— дверные петли;
— круглая труба для патрубков;
— болты, гайки и пр.


Список инструментов:
— жаростойкая краска;
— болгарка (УШМ);
— сварочный аппарат;
— дрель;
— маркер, рулетка, линейка и пр.

Процесс изготовления самоделки:

Шаг первый. Подготавливаем баллон и вырезаем дверку
Перед началом работ выворачиваем кран и заливаем баллон до горлышка водой. Далее рекомендуется приступать к резке баллона с водой внутри, так точно не произойдет объемный взрыв. Но автор просто слил воду и у него баллон не взорвался, но кто знает, может он уже давно стоял сухой внутри.



Срезаем пору баллона и чертим круг, далее болгаркой делаем пропил и привариваем крепкую дверную петлю. В завершении останется окончательно обрезать дно и вот теперь дверку можно открыть.

Шаг второй. Запирающее устройство
Делаем запирающее устройство, чтобы дверка печи случайно не открылась, что может привести к пожару. Автор сделал устройство из гаечного ключа, просто просверлив в нем отверстие. Для дополнительного грузика автор приварил к ключу гайку.


Шаг третий. Установка поддувала
Оснащаем печь регулируемым поддувалом, чтобы можно было настроить интенсивность горения. Берем кусок трубы и устанавливаем в нее заслонку на подобии как в карбюраторе автомобиля. Прорезаем отверстие в дверку и привариваем поддувало на место.
Вот и все, несколько финальных штрихов и дверка полностью готова.


Шаг четвертый. Дымовой патрубок
Делаем дымовой патрубок, в нем также есть заслонка, она позволит закрыть печь, чтобы через нее из помещения не выходил воздух. Также заслонкой можно немного подкорректировать тягу и настроить оптимальное горение печи.

Что касается горловины баллона, ее автор срезал и заварил отверстие стальной пластиной.




Шаг пятый. Зачистка и упор под колосники
Зачищаем весь баллон болгаркой с проволочной щеткой. Если краска слазить не хочет, можно использовать специальные смывки или просто прокалить баллон.

Внутри печи автор приварил упор, на него будут укладываться колосники из арматуры.



Шаг шестой. Изготовление и установка конвекционных труб
Делаем конвекционные трубы, по ним будет циркулировать воздух, тем самым хорошо прогреваясь. Также подобные трубы будут снижать температуру тела печи, что увеличит его срок службы.

Чтобы согнуть трубы, автор просто делает ряды пропилов толстым отрезным диском.




После этого трубу можно сложить как гармошку. Сформировав нужный изгиб, завариваем пропилы и привариваем трубы к телу печи. Конечно, под трубами остается голый металл, если трубы прилегают с зазорами, то баллон под трубами будет ржаветь от действия кислорода.
В нижней части трубы свариваются между собой двумя трубами, это будет основа, на которой печь сможет надежно стоять на полу.

Шаг седьмой. Покраска и испытания
Тело печи автор прокрасил жаростойкой краской черного цвета. А что касается труб, тут была применена жаростойкая серебрянка, но это уже дело вкуса каждого, можно и просто все прокрасить в черный.



Печь готова, можно испытывать, устанавливаем внутрь колосники из арматуры и можно поджигать. Тяга у печи отличная и она прекрасно регулируется. Для демонстрации работы конвекционных труб автор поднес к нижней части дымящую щепку. Дым довольно резво засасывается в трубу и выходит с ее верхней части.

На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!


Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

особенности для деревянного домика, выбор места

Содержание статьи:

Буржуйка отличается простым устройством, удобством пользования и вполне приличной эффективностью. Но нужно учитывать, что это объект повышенной опасности. Чтобы грамотно и безопасно установить буржуйку на даче своими руками, необходимо внимательно изучить правила техники безопасности и руководствоваться ими на каждом этапе работы.

Характерные особенности конструкции

Буржуйка — металлическая печь для обогрева помещений

Внешне печь представляет собой круглый или прямоугольный установленный на ножки ящик, с подведенной к нему дымовой трубой.

Прибор имеет следующее устройство:

  • Корпус. Изготавливается из чугуна или огнеупорной стали. Служит для размещения и коммуникации всех остальных деталей.
  • Опоры. Не менее четырех. Выносятся за стенки корпуса. Придают изделию устойчивость, создают воздушную прослойку над полом.
  • Топка. Служит для сжигания топлива. Внутри находятся полки и уложенные на них колосники.
  • Поддувало. Регулирует уровень подачи воздуха. Служит для размещений выдвижного ящика под золу и пепел.
  • Дымоход с заслонкой и колпаком. Отводит продукты горения. Может использоваться в качестве нагревателя для водяного теплообменника.

Изделия работают на любом виде твердого горючего, предварительно измельченного до размера топки. Печка может выполнять функции кухонной плиты, нагревателя воды, сушилки белья и обуви. Установка печки буржуйки в дачном домике позволяет неплохо сэкономить, так как поиск и хранение топлива не составляет особого труда.

Правила пожарной безопасности

Под печь устанавливают теплоизоляцию

Теоретически буржуйка абсолютно безопасна в пожарном отношении. Пламя изолировано в стальном корпусе, горячие и токсичные продукты горения удаляются на улицу через трубу. Однако при работе устройство выделяет намного больше тепловой энергии, чем водяные и масляные радиаторы. Следует помнить и о риске отравления угарным газом.

Установка буржуйки в деревянном доме должна проводиться с учетом таких критериев:

  • Тип напольного покрытия. Если оно горючее, его следует частично удалить или положить сверху толстый слой теплоизоляции. Древесину нужно изначально, а затем и регулярно пропитывать антипиреном.
  • Расстояние до предметов интерьера. Оно должно быть не менее 50 см, чтобы исключить малейшую вероятность пожара и повреждения от чрезмерного нагрева. Если котел в гараже, до машины и емкостей с ГСМ должно быть не меньше 300 см.
  • Удобство расположения. Очаг должен быть в стороне от проходов, чтобы исключить риск получения ожогов. Лучше поставить буржуйку в углу или у стены, где нет мебели.
  • Возможность беспрепятственного отвода дыма. Устанавливается наличие доступа через стену, перекрытие и кровлю.
  • Эстетическая составляющая.

Зольник чистят только при отсутствии горения в топке

Определившись с основными положениями монтажа, следует остановиться на правилах безопасности установки и пользования:

  • основание очага из материала с негорючим составом;
  • минимальное расстояние от несущих конструкций 10 см;
  • нахождение в комнате, гараже воспламеняемых веществ не ближе 3 м от очага;
  • высота дымоходного канала не менее 500 см от котла;
  • постоянный присмотр за работающей печью;
  • постоянно закрытая дверка;
  • оптимальные порции топлива, чтобы оно не погасло;
  • не трогать изделие рукой, риск получения ожога;
  • не использовать для розжига взрывчатые смеси;
  • чистка зольника только при отсутствии горения в топке;
  • прекращение эксплуатации при отсутствии тяги, а также нарушении герметизации конструкции.

Самое главное — обеспечить приток в помещение свежего воздуха. Для этого в нем должно быть приоткрыто окно или оборудован приточный канал.

Этапы установки

Рядом с печью устанавливают дровницу

Чтобы правильно установить буржуйку в деревянном доме своими руками, необходимо действовать последовательно, внимательно, ничего не упуская.

Рекомендуется придерживаться такого алгоритма работы:

  • Защита стен. Выполняется в целях недопущения перегрева несущих конструкций и организации более эффективной циркуляции нагретого воздуха. От жара стены могут разрушиться, а установленный около печи экран эффективно перенаправит жар внутрь помещения. Изготавливается экран из листа нержавеющей стали, жести и асбестового картона. Крепление делается жестким, исключающим вероятность падения или сдвигания.
  • Фундамент. Необходимо закрыть все горючие поверхности на расстояние 50 см больше контура котла. Лучший вариант — асбест, стальной лист, а сверху клинкерная или огнеупорная керамическая плитка. Такой подиум полностью безопасен и отлично смотрится.
  • Подключение и вывод трубы. Целесообразно делать ее в разборном варианте, чтобы в последствии обеспечить возможность ремонта, обслуживания и очистки. Выбирать лучше каналы из металла и керамики. Второй тип предпочтительнее, так как почти не собирает сажу и не ржавеет. Если буржуйка будет перемещаться, следует ставить гофрированную гибкую трубу. Крепление нужно проводить к патрубку, приваренному к корпусу котла. Уже к нему присоединяется первый и последующие элементы.
  • Вывод дымохода через стену или крышу. Первый подход более эстетичен и прост в исполнении. Трубы практически не видно, не нужно нарушать целостность перекрытия и кровли. Однако из-за перегибов снижается тяга, а труба быстрее загрязняется копотью и сажей. Отверстие для выхода делается на 20 см больше диаметра канала. Затем в него вставляется проходной стакан. Через него пропускается труба. Оставшийся проем заделывается минеральной ватой. Выступающая часть дымохода утепляется во избежание образования конденсата. Делается накладная гильза из жести, внутри которой располагается каменная вата или керамзит. На верхний срез дымохода устанавливается колпак. Он улавливает искры и не дает попасть в канал осадкам, мусору и животным.
  • Подключение и установка. После окончания монтажных работ очаг настраивается, отделывается и декорируется. Регулируется положение дверки, при необходимости добавляются уплотнители. Подгоняется ящик зольника, в дымовой канал врезается заслонка. Если очаг не планируется выносить и перемещать, его можно обложить огнеупорным кирпичом. Такой прием повысит теплоемкость конструкции и практически полностью снизит риск ожогов. Блоки выкладываются впритык к корпусу с просветом 2-3 мм для его теплового расширения. Верхний экран можно сделать съемным, чтобы использовать поверхность в качестве варочной панели. Кирпич можно отделать керамикой, галькой или изразцами.
  • Проверка конструкции. Чтобы убедиться, что схема сборки была выдержана правильно, очаг нужно испытать. Топку нужно провести на максимальной температуре, чтобы выжечь краску и остатки масла. Следует внимательно осмотреть все стыковочные узлы на предмет утечки дыма. При качественно выполненной работе он должен выходить только из колпака на крыше.

Следует сделать дровницу. Если топливо будет в беспорядке свалено на полу, это мало кому понравится. Также нужно приготовить емкость для пепла, кочергу, на всякий случай емкость с водой и огнетушитель.

Как обезопасить дачный дом от пожара при установке печи

Клинкерная плитка защитит стены от сильного жара

Даже при самом тщательном соблюдении технологии работ все предусмотреть невозможно. Там где есть огонь и жар, всегда присутствует вероятность пожара. Снизить риск его возникновения до минимума можно, если соответствующим образом защитить элементы интерьера.

Древесину помимо пропитки антипиреном целесообразно закрыть гипсокартоном. После грунтовки листы для красоты можно покрыть огнеупорной краской подходящей к интерьеру по цвету. Другим вариантом является керамическая плитка. Материал обладает низкой теплопроводностью и является отличной изоляцией от огня.

Неплохим решением считается клинкерная плитка. Она хорошо смотрится в любом интерьере, одновременно создавая эффективный экран даже от самого сильного жара. Для теплоизоляции трубы лучшим вариантом считается базальтовая вата.

самодельные печки, схемы их изготовления и видео

Если для вас гараж – это не просто коробка для автомобиля, то в нем необходимо отопление! Покупать дорогой котел или обогреватель не стоит. В этой статье будут рассматриваться самодельные печки для гаража с инструкциями и рекомендациями.

Буржуйки из баллона, бочки или трубы

С нуля буржуйку собирать не нужно. Корпус лучше взять уже готовый. Главное, чтобы толщина стенки была от 2 миллиметров, а лучше 4-5. Тогда корпус не прогорит и прослужит 2-3 года. Поэтому их можно сделать своими руками из газового баллона,  толстостенной трубы или бочки. Часто они валяются за ненадобностью, а в качестве печи для гаража на дровах – это лучший вариант.

Ниже будут рассмотрены 2 типа буржуек по способу позиционирования.

Вертикальная

Самая простая печка для гаража на дровах. Ориентироваться можно на этот чертеж, а размеры брать произвольно.

Действовать можно так:

  • Сначала необходимо подготовить корпус. Если это труба, то с торцов ее нужно заварить и сделать отверстие для дымохода. Баллоном попроще: печь для гаража на дровах требует дымохода, поэтому нужно лишь вкрутить трубу в отверстие для клапана. Обычно оно имеет левую резьбу G3/8, если объем больше 15 литров.
  • Теперь необходимо сделать место под закладку дров и зольник. На чертеже выше видно, что верхнее отверстие больше. Оно необходимо для закладки дров. Под ним устанавливается решетка. Возле дна необходимо прорезать зольник. Кстати, отрезанные части не выбрасывайте. Из них получатся хорошие дверки.

  • Теперь необходимо врезать дымоход. В крышке вырезается отверстие (лучше сделать это корончатым сверлом). Для дымохода хватит обычной трубы диаметром 10 сантиметров. Чтобы печка в гараж не дымила в помещение, все сварные швы проверьте мыльным раствором.

Осталось только вывести трубу наружу. Ставить уплотнитель на дверцы нет необходимости. Собранная буржуйка в гараж своими руками не должна быть герметичной – это только снизит эффективность. Через щели будет всасываться воздух и поддерживать горение.

Кстати, буржуйка для гаража будет намного эффективнее, если трубу не сразу выводить на улицу, а провести вдоль стены.

Горизонтальные

Нестандартная форма печки в гараж на дровах, но вот эффективность ее куда выше. За 1 заход можно заложить больше дров, а значит разогрев и продолжительность горения дольше.

Процесс сборки выглядит так:

  1. Сразу к бокам нужно приварить направляющие из профильной трубы. Так корпус не будет шататься. Удобнее всего это сделать коронкой по металлу на 100 миллиметров. Из трубы с аналогичным внутренним диаметром нужно сделать дымоход. Он должен идти перпендикулярно вверх.
  2. Горизонтальное направление не даст сделать зольник прямо в корпусе, поэтому его нужно дополнительно приварить. В днище между ножками понадобится насверлить много отверстий. Через них зола из камеры будет падать в зольник. Его лучше сделать из куска швеллера.
  3. Пришло время сделать дверцу. Желательно сделать ее с металлической рамкой из квадратной трубы. Выглядеть это должно так. Приварить рамку лучше точечно. Образовавшиеся щели понадобятся для забора воздуха.

Вот и готовая печь в гараж. Но менее эффективная, т.к. часто наблюдаются проблемы с зольником. Сделать его большим физически не получится, поэтому придется чистить камеру после каждой порции дров. Установить печку нужно на поддон из кирпича.

Из двух бочек

Самодельная печь для гаража всегда имеет проблему с теплоотдачей. Она быстро раскаляется и дотронуться до нее невозможно. К тому же она быстро остывает и эту проблему необходимо решать.

Чтобы решить проблему, понадобятся 2 бочки разного диаметра – одна должна свободно входить в другую. Свободное пространство между ними заполняется песком, галькой или мелким гравием.

В остальном конструкция мало отличается от предыдущих. Из-за гравийной прослойки нагрев будет долгим, зато и отдаваться тепло может сутки. Корпус при этом даже обжигать не будет.

Гаражная печь длительного горения

В мастерскую или рабочий гараж нужны самодельные печи длительного горения. С ними не понадобится ежечасно следить за количеством дров. Одной закладки хватает на сутки. Поэтому с утра можно забросить дрова в топку и греть помещение целый день.

Важно. Эта конструкция не подходит для жилых помещений, в том числе и частных домов. Контроль выделения копоти необходим и на ночь печь для гаража длительного горения лучше не оставлять.

Конструкция

Конструкция для гаража на дровах своими руками делается элементарно. Она похожа на пиролизную печь «бубафоня», но на твердом топливе, а не отработке. Производительность печки также неплоха, хоть и ниже жидкотопливных типов.

Горение происходит внизу, а затем поднимается вверх. Из-за «урезанного» поступления кислорода, процесс растягивается на целый день.

Процесс изготовления

Для сборки печки своими руками чертежи рисовать не нужно. Можно воспользоваться уже готовым. В качестве корпуса нужны 2 бочки: одна целиком, а от второй только донышко.

Далее действуйте по инструкции:

  1. С бочки срезается верх, оставляя небольшой бортик в 4 сантиметра. Это будет топка для сгорания дров.
  2. Бортики нужно отогнуть наружу, чтобы она полностью закрывала бочку.
  3. Теперь необходим воздуховодный поршень. От второй бочки отрезается крышка и в центре проделывается отверстие. Туда необходимо вставить трубу и к ее концам приварить куски швеллера. Получается своеобразный поршень, который повышает давление внутри и осуществляет воздухообмен.
  4. Теперь в крышке-топке для сгорания нужно сделать отверстие для трубы воздуховода.
  5. В верхней части проделывается отверстие в 10 сантиметров и туда нужно поставить трубу дымохода.

Теперь необходима установка печи в гараже на безопасное место и сборка. Действовать нужно осторожно и по инструкции:

  1. Печку нужно поставить на основание из кирпича.
  2. Внутрь загружаются дрова.
  3. Теперь ставится верхняя крышка.
  4. Чтобы зажечь дерево, нужно смочить тряпку в любой горючей жидкости и поджечь. После забросить в топливо.
  5. Когда горение станет устойчивым, пора установить поршень и накрыть крышкой.

100 фото самых лучших проектов и способы постройки печей

В России, затем СССР буржуйки использовались там, где не было централизованного отопления: во фронтовых блиндажах и землянках Великой Отечественной войны, в госучреждениях того же времени, в вагонах-теплушках. Фото буржуйки, изготовленной своими руками, рассмотрите на сайте.

Содержимое обзора:

Кто авторы самоделок?

Многие россияне уверены, что это только российское нехитрое изобретение. И несколько ошибаются. В США такие же самоделки не одно столетие использовались, называясь «толстобрюшками», в Японии — «дарумами».

Возрождение буржуек пришлось в России на вторую половину 20 века из-за массового появления гаражей, садовых участков, где они были единственным средством обогрева тонкостенных зданий.

После усовершенствования этих мини-печей — и для приготовления пищи: кастрюля или сковородка помещались на приделанной сверху плите.

Пока их не заменили централизованной подачей метана, газобаллонными плитами или дровяными из кирпича. Пригодились и в 90-е кризисные годы из-за перебоев с газом, другими видами топлива. Хорошо, что хоть дров было предостаточно.

Чем привлекательна буржуйка?

Главной её особенность заключается в простоте конструкции. Даже с множеством добавлений в неё принцип работы металлической печки остается прежний: горит всё, что под руками и обогревает дачников.

Хотя при этом половина тепловой энергии улетучивается через прямоточную трубу. Но никто не списывает в утиль даже поржавевший от времени источник обогрева.

Такую печку-времянку легко изготовить за день – два. Но предварительно составьте чертежи буржуйки своими руками. В дело идет многое из того, что хранится в чуланах сельских домов, дач. Это молочные и водяные металлические (только не дюралевые) бидоны, бочки из-под солярки, растительных масел, трубы, коробы, уголки.

Ничего дорогого, в том числе и инструмента – он в селах у каждого хозяина под рукой. Качественная сборка с помощью газо-или электросварки.

Но с этим помогут соседи, у которых агрегаты имеются. Сварочными  аппаратами обеспечивается большая надежность и жесткость сборки. О том, как сделать буржуйку своими руками, пошаговая инструкция ниже.

Мастерим буржуйку из стального бидона

Запаситесь закаленным зубилом, молотком, дымовой трубой, куском прута диаметром 0,6 – 1,0 см. Подготовьте электродрель со сверлом на один сантиметр в диаметре. Если есть болгарка, вы ускорите сборку в два раза.

В одной части крышки, в самом низу, просверлите 5 – 7 отверстий для будущей тяги. Согните длинный прут змейкой и с ножками, не менее четырех. Это будут колосники, когда вы их вставите в бидон.

Змейку распрямите внутри так, чтобы она легла горизонтально и прочно сразу выше отверстий. На этом «гриле» будут гореть дрова, а сквозь отверстия и с помощью дымовой трубы пойдет хорошая тяга воздуха. Он будет катализатором горения.

Для дымохода приспособьте отрезок водяной трубы, даже б/у, диаметром 7-8 дюймов. Возле днища или на самом донце, строго перпендикулярно колосникам прорубите зубилом или пропилите болгаркой круг.

В него вставьте трубу на несколько сантиметров, а снаружи зафиксируйте крепко хомутом на болтах или приварите к бидону. Бидон-печка рассчитана на горизонтальное положение.

Приварите к ней ножки и ставьте там, где буржуйка будет греть дом, гараж. Это очень огнеопасное устройство, поэтому поставьте на металлический лист и хотя бы на полметра от деревянных конструкций.

Недостаток печки: на ней даже чайник не нагреете – не на что поставить. И все же это будет эффективная буржуйка своими руками, а об усовершенствованиях читайте ниже.


Печка из бочки

Она исправит положение, и на этой буржуйке даже борщ сварите и котлеты пожарите. Подойдет не только старая бочка, но лучше, если это будет списанный газовый баллон на 50 л.

У него стены толще, они будут нагреваться чуть дольше, но и тепло больше станут держать. Это идеальная печка-каменка для сауны. А если обложить морской или речной галькой, другими крепкими камнями, то легко будет пар в помещении поднимать.

Стоять она будет вертикально. Поддувалу также будет достаточно места, а в топку над ним можно заложить уйму дров. Вытяжную трубу можете изготовить не прямую, а с коленями для большей отдачи тепловой энергии в парной.

Если буржуйка необходима для дачного домика, то приварите сверху металлическую площадку, на ней будете и пищу, и чай готовить.

Сохранение тепла в буржуйке

Для этого необходимо обложить две третьих её части огнеупорным кирпичом, поставив его на горизонтальные ребра, оставив свободный доступ к топке и поддувалу. Это будет тепловой экран, сохраняющий выработанную энергию гораздо дольше. В кирпичах же надо просверлить дыры для лучшей отдачи тепла.

Второй вариант: буржуйка плюс водогрейка. Обварите газовый баллон, из которого изготовлена печь, листовой сталью не менее трех миллиметров толщины.

Чтобы в получившейся емкости вмещалось не менее 30 л воды. К ней приварите патрубки входа и выхода воды, подсоедините трубопроводы для обогрева соседней комнаты. Для лучшей конвекции подключите небольшой циркуляционный насос.

Буржуйка на пропане

Идеальная печка – газовая буржуйка, изготовленная своими руками. Ей не нужна дымовая труба, потому что дым при сгорании газа не выделяется. Аналог её – комнатная газовая печка с духовкой.

Изготовить не сложно – возьмите… готовую буржуйку, введите в нее стальной трубопровод с форсункой от старой газовой плиты. Его подсоедините к стандартному газовому шлангу с редуктором от бытового газового баллона.

Точного расхода на буржуйку нет, можно ориентироваться по кухонной плите на 4 конфорки. Емкости баллона (на 50 л) с 21 кг пропано-бутана хватает на 34 часа работы такой плиты.

Если что-то непонятно из наших рекомендаций, просмотрите видео изготовления буржуйки своими руками.

Фото буржуйки своими руками

Также рекомендуем просмотреть:

Как определить буржуйку | Руководства по дому

Буржуйки могут добавить нотку старомодного очарования вашему жилому пространству. Популярные в конце 1800-х — начале 1900-х годов эти печи обычно использовались для обогрева и приготовления пищи. Они часто имели узорчатый узор, выгравированный на никеле, и были меньше и короче, чем многие другие дровяные печи. Они напоминают несколько других типов старинных печей, например, цилиндрическую печь, но бочкообразный котелок помогает отличить настоящую буржуйку.

Буржуйка

Главная отличительная черта буржуйки — центральная часть. В отличие от старинных цилиндрических печей, которые круглые, но идут прямо вверх, буржуйка имеет выпуклый центр, который закругляется из более узкой нижней и верхней части. Также есть ободок посередине центральной бочкообразной секции. Этот ободок называется планкой юбки. Некоторые направляющие для юбок выглядят как небольшая отделка, в то время как другие имеют замысловатый дизайн и настолько широкие, что на них можно установить кухонную утварь.

Материал

Хотя некоторые современные версии буржуйки сделаны из стали, старинные печи сделаны из чугуна. Спереди обычно две двери, тоже чугунные. Верхняя дверь большая для загрузки дров или угля, а нижняя дверь меньше и используется для удаления золы. В современных печах верхняя дверь обычно стеклянная, поэтому вы можете наблюдать за горящим огнем.

Плоская поверхность

Поскольку буржуйки использовались не только для обогрева, но и для приготовления пищи, верх плиты должен быть плоским для создания горячей поверхности.У некоторых буржуйок есть купола, которые можно приподнять, чтобы открыть плоские поверхности для готовки. Плоская зона для приготовления пищи, как правило, широкая, ее размер почти равен центру горшка для ожогов.

Выхлопная труба

Настоящие старинные буржуйки имеют выхлопные трубы, которые часто бывают большими и черными и выходят вверх от верхней плиты. Некоторые выхлопные трубы размещаются сбоку от горшка. Некоторые буржуйки можно переоборудовать для сжигания газа вместо дров, но для обеспечения безопасности их необходимо правильно проветривать.

Ссылки

Биография писателя

Шала Манро, находящаяся за пределами Атланты, штат Джорджия, пишет и редактирует копии с 1995 года. Начав свою карьеру в таких газетах, как «Marietta Daily Journal» и «Atlanta Business Chronicle», она больше всего недавно работала в сфере коммуникаций и управления в нескольких некоммерческих организациях, прежде чем в 2006 году приобрела цветочный магазин. Она получила степень бакалавра коммуникаций в Университете штата Джексонвилл.

Как вернуть тепло печной трубы | Руководства по дому

Старые дровяные печи, такие как чугунная коробчатая печь или буржуйка, сжигали топливо при более высоких температурах, чем современные герметичные печи.Меньший контроль горения позволил большей части тепла уйти вверх по стеку. Реклаймеры тепла, добавленные к трубе печи, передают часть отработанного тепла воздуху помещения, который пропускается через серию металлических труб. Эти устройства, также называемые грабителями дымовых труб, уменьшают тягу и понижают температуру в верхней части дымовой трубы. Установленные в дымоходах эффективных герметичных печей, грабители стекол конденсируют креозот на стенках дымовых труб, увеличивая вероятность опасных пожаров в дымоходе.

Рекуперация тепла

Реклаймеры встраиваются непосредственно в существующий дымоход.Металлический корпус разбойника стека направляет горячий выхлоп печи по пачке металлических труб. Комнатный воздух, нагнетаемый вентилятором через трубы, собирает тепло из дымохода и возвращает его тепло жилой зоне. В старой дровяной печи, построенной без воздухонепроницаемых прокладок и рассчитанной на нагревание, грабитель стека утилизирует отработанное тепло, не вызывая необычного накопления креозота. Верхняя часть дымохода остается достаточно горячей, чтобы контролировать отложения креозота. Герметичные печи работают при более низких температурах и не выделяют достаточно тепла для безопасной работы грабителей стека.

Проблемы креозота

Когда температура выхлопных газов в дымоходе вашей печи опускается ниже 250 градусов по Фаренгейту, на внутренних стенках дымохода образуются горючие отложения креозота. Сухие хлопьевидные отложения образуются при температуре около 250 F, но около 150 F смолистый креозот конденсируется и может стекать обратно в топку. По данным Кооперативного расширения Университета штата Мичиган, тлеющие дымные костры создают больше креозота, чем горячие пожары или древесный уголь. Типичная воздухонепроницаемая печь эффективно работает при температуре от 350 до 750 F.При использовании с воздухонепроницаемыми печами, грабители стека снижают температуру дымохода настолько, чтобы создать опасное скопление легковоспламеняющегося креозота.

Каталитические камеры сгорания

Каталитические камеры сгорания сокращают потери энергии за счет сжигания отходящих газов до того, как дым попадет в главный дымоход. Керамические или стальные решетки, покрытые платиной или палладием, вызывают горение древесного дыма при более низких температурах. При температуре трубы около 500 F каталитический нейтрализатор сжигает образующий креозот дым и газы, которые обычно воспламеняются при температуре около 1100 F.Каталитические нейтрализаторы в сочетании с герметичными печами могут устранить 90 процентов креозотовой опасности, которую создает дровяной обогреватель, согласно данным Cooperative Extension Университета Мэриленда. Каталитические камеры сгорания излучают большую часть дополнительного тепла в комнату, а не вверх по дымовой трубе, и могут повысить эффективность нагрева на 50 процентов.

Альтернативы и проблемы

Лучшие современные дровяные печи обладают характеристиками, которые в плане безопасности превосходят разбойников стека. Решетки теплообменных трубок, встроенные в саму топку, используют систему принудительной подачи воздуха, чтобы отводить больше тепла из печи без серьезного снижения температуры трубы.Печи с каменной кладкой или кожухами из мыльного камня компенсируют колебания интенсивности огня сохраненным теплом. Современный дизайн добавляет новые проблемы. Теплообменники из нержавеющей стали трескаются или прогибаются, когда огонь становится слишком горячим. Если вы воспользуетесь чем-нибудь, кроме обычной бумаги, для разжигания огня, вы можете испортить каталитическую камеру сгорания. Химические вещества, содержащиеся в чернилах журнальных страниц и оберточной бумаги, постоянно загрязняют катализатор.

Ссылки

Ресурсы

Биография писателя

Джеймс Янг начал писать в 1969 году в качестве военного журналиста-корреспондента во Вьетнаме.Статьи Янга были опубликованы в журналах «Тай Чи», «Сиэтл Пост-Интеллидженсер», электронном журнале Sonar 4, «Звезды и полосы» и «Fine Woodworking». Он работал литейщиком, токарщиком по дереву, техником по электронике, выращиванием трав и резчиком по дереву. Янг окончил Общественный колледж Северного Сиэтла со степенью младшего специалиста в области прикладных наук и электронных технологий.

Буржуйка | Etsy

Буржуйка | Etsy

Чтобы предоставить вам лучший опыт, мы используем файлы cookie и аналогичные технологии для повышения производительности, аналитики, персонализации, рекламы и для улучшения работы нашего сайта.Хотите узнать больше? Прочтите нашу Политику использования файлов cookie. Вы можете изменить свои предпочтения в любое время в настройках конфиденциальности.

Etsy использует файлы cookie и аналогичные технологии, чтобы предоставить вам лучший опыт, включая такие вещи, как:

  • основные функции сайта
  • обеспечение безопасных и безопасных транзакций
  • безопасный вход в аккаунт
  • с запоминанием учетной записи, браузера и региональных настроек
  • запоминание настроек конфиденциальности и безопасности
  • анализ посещаемости и использования сайта
  • персонализированный поиск, контент и рекомендации
  • помогает продавцам понять свою аудиторию
  • показывает релевантную таргетированную рекламу на Etsy
  • и за ее пределами

Подробную информацию можно найти в Политике Etsy в отношении файлов cookie и аналогичных технологий и в нашей Политике конфиденциальности.

Необходимые файлы cookie и технологии

Некоторые из используемых нами технологий необходимы для критически важных функций, таких как безопасность и целостность сайта, аутентификация учетной записи, настройки безопасности и конфиденциальности, данные об использовании и обслуживании внутреннего сайта, а также для правильной работы сайта при просмотре и транзакциях.

Настройка сайта

Файлы cookie и аналогичные технологии используются для улучшения вашего опыта, например:

  • запомнить ваш логин, общие и региональные настройки
  • персонализировать контент, поиск, рекомендации и предложения

Без этих технологий такие вещи, как персональные рекомендации, настройки вашей учетной записи или локализация, могут работать неправильно.Узнайте больше в нашей Политике в отношении файлов cookie и аналогичных технологий.

Персонализированная реклама

Эти технологии используются для таких вещей, как:

  • персонализированные объявления
  • , чтобы ограничить количество показов рекламы
  • , чтобы понять использование через Google Analytics
  • , чтобы понять, как вы попали на Etsy
  • , чтобы продавцы понимали свою аудиторию и могли предоставить релевантную рекламу.

Мы делаем это с партнерами по социальным сетям, маркетингу и аналитике (у которых может быть собственная собранная информация).Отказ не остановит вас от просмотра рекламы Etsy, но может сделать ее менее актуальной или более повторяющейся. Узнайте больше в нашей Политике в отношении файлов cookie и аналогичных технологий.

Воспользуйтесь всеми возможностями нашего сайта, включив JavaScript. Учить больше

Волшебные, значимые предметы вы больше нигде не найдете.

U.S. Stove 1869 Caboose Potbelly угольная печь

Печь Caboose Potbelly Stove передает дух прошлых лет благодаря знакомому дизайну, который можно было увидеть на вокзалах много лет назад. Прочная чугунная конструкция обеспечивает лучшее тепловое излучение и гарантирует долгие годы работы без обслуживания. Печь Caboose Potbelly отапливает до 1500 квадратных футов и предлагает рейтинг 200000 БТЕ, что делает ее идеальным нагревательным элементом для любой комнаты. За исключением чугунных ножек, Potbelly поставляется полностью собранным.

Эта старинная печь сжигает только уголь. Он оснащен удобной дверцей для золы и поддоном для легкой очистки и утилизации, а также имеет контроль тяги на дверце для подачи и зольника. Буржуйка увенчана выдвижной крышкой на 8 дюймов для верхней загрузки и пружинной ручкой, которая остается прохладной на ощупь, даже когда чугунный корпус сильно нагревается. Требуется некоторая сборка.

  • Овальный дымоход 6 дюймов размером
  • 200 000 БТЕ
  • Нагревает до 1500 кв. Футов.
  • Ручка с пружинной пружиной Cool Touch

Этот предмет не продается в штатах Калифорния, Юта и Вашингтон.Перед покупкой покупатели обязаны проверить местные нормы и правила. Эта печь не одобрена для установки в передвижных или промышленных домах.

Дополнительная информация:

9018 часов Глубина 901 71
БТЕ Тепловая мощность (высокая температура горения) Объем топки Площадь с подогревом (кв. Футов) Размер бревна (макс. Диаметр дымохода Время горения
200,000 Вмещает 40 фунтов угля 1,500 14 дюймов 6 дюймов ( Верхняя часть )
Размеры Размеры камеры топки Одобрено передвижной дом Дверной проем Вес Каталитическая камера сгорания 9014 дюймов, ширина Глубина 10 дюймов, высота 10 дюймов Нет Высота 8 дюймов, ширина 10 дюймов 216 фунтов Нет

Зазоры до горючих материалов

1 9014 9014 901 901 906 9014 Стена
Установка
От агрегата к боковой стенке 36 дюймов
От агрегата к задней стене 36 дюймов
Соединитель трубы к задней стене 38 дюймов
Соединитель трубы к потолку 18 дюймов

Руководство пользователя


Окрашено
  • в черный цвет
  • Матовый
  • Номинальная мощность 200000 БТЕ
  • Обогрев до 1500 кв. ft.
  • Овальный дымоход 6 дюймов, размер
  • Размеры воротника дымохода прибл. 4,5 дюйма x 7 дюймов
  • Конструкция из 100% чугуна
  • Модель ножки
  • Откидная верхняя часть
  • (1) 8 дюймов Снимите крышку для готовки
  • Ручка с пружинным охлаждением
  • Горит только уголь
  • Регуляторы тяги на дверце подачи и зольника
  • Дверца и поддон для золы для легкой очистки
  • Отвечает требованиям Агентства по охране окружающей среды для «освобожденных» угольных приборов (печей)
  • Внешние размеры: 34 дюйма Высота x 22 дюйма в ширину x 20 дюймов в глубину
  • Размеры топки: 10 дюймов в глубину x 20 дюймов в высоту
  • Диаметр топки: 11 дюймов сверху и снизу, 16 дюймов по центру
  • Требуется некоторая сборка
  • Не рассчитано для Канады используйте
  • ВНИМАНИЕ: Этот продукт может подвергнуть вас воздействию угарного газа, который, как известно, Штат Калифорния с целью вызвать врожденные дефекты или другой вред репродуктивной системе. Для получения дополнительной информации перейдите на страницу

    US Stove Railroad Potbelly Stove — Walmart.com

    «,» tooltipToggleOffText «:» Нажмите на переключатель, чтобы получить

    БЕСПЛАТНАЯ доставка на следующий день!

    «,» tooltipDuration «:» 5 «,» tempUnavailableMessage «:» Скоро вернусь! «,» TempUnavailableTooltipText «:»

    Мы прилагаем все усилия, чтобы снова начать работу.

    • Временно приостановлено в связи с высоким спросом.
    • Продолжайте проверять наличие.
    «,» hightlightTwoDayDelivery «:» false «,» locationAlwaysElposed «:» false «,» implicitOptin «:» false «,» highlightTwoDayDelivery «:» false «,» isTwoDayDeliveryTextEnabled «:» true «,» useTestingApi » «,» ndCookieExpirationTime «:» 30 «},» typeahead «: {» debounceTime «:» 100 «,» isHighlightTypeahead «:» true «,» shouldApplyBiggerFontSizeAndCursorWithPadding «:» true «,» isBackgroundGreyoutEnabled} «:» false » locationApi «: {» locationUrl «:» https: // www.walmart.com/account/api/location»,»hubStorePages»:»home,search,browse»,»enableHubStore»:»false»},»oneApp»:{«drop2″:»true»,»hfdrop2 «:» true «,» heartingCacheDuration «:» 60000 «,» hearting «:» true «},» feedback «: {» showFeedbackSuccessSnackbar «:» true «,» feedbackSnackbarDuration «:» 3000 «},» webWorker «: {» enableGetAll » : «false», «getAllTtl»: «

    0″}, «search»: {«searchUrl»: «/ search /», «enabled»: «false», «tooltipText»: «

    Скажите нам, что вам нужно

    » , «tooltipDuration»: 5000, «nudgeTimePeriod»: 10000}}}, «uiConfig»: {«webappPrefix»: «», «artifactId»: «header-footer-app», «applicationVersion»: «20. 0,40 «,» applicationSha «:» 41ed8468826085770503056bd2c9bc8be5b55386 «,» applicationName «:» верхний колонтитул «,» узел «:» 4b1497e0-d993-4e18-805e-d46f0710c134 «,» облако «:» a14 «prod oneOpsEnv «:» prod-a «,» profile «:» PROD «,» basePath «:» / globalnav «,» origin «:» https://www.walmart.com «,» apiPath «:» / header- нижний колонтитул / электрод / api «,» loggerUrl «:» / заголовок-нижний колонтитул / электрод / api / logger «,» storeFinderApi «: {» storeFinderUrl «:» / store / ajax / primary-flyout «},» searchTypeAheadApi «: { «searchTypeAheadUrl»: «/ search / autocomplete / v1 /», «enableUpdate»: false, «typeaheadApiUrl»: «/ typeahead / v2 / complete», «taSkipProxy»: false}, «emailSignupApi»: {«emailSignupUrl»: » / account / electro / account / api / subscribe «},» feedbackApi «: {» fixedFeedbackSubmitUrl «:» / customer-survey / submit «},» logging «: {» logInterval «: 1000,» isLoggingAPIEnabled «: true,» isQuimbyLoggingFetchEnabled «: true,» isLoggingFetchEnabled «: true,» isLoggingCacheStatsEnabled «: true},» env «:» production «},» envInfo «: {» APP_SHA «:» 41ed8468826085770503056ERSbe2c9b «,» APP38 «,» APP «:0. 40-41ed84 «},» expoCookies «: {}}

    Пузырьковое копчение! (форум дровяных печей в перми)

    Я знаю, что эта ветка устарела, но у нас была та же проблема, и я хотел рассказать о решении, которое сработало для нас. Проблема возникла, когда мы перешли с самшитовой печи (работала хорошо) на буржуйку, чтобы нам было легче сжигать уголь. Мы отстаем в лесозаготовках и находимся на Западе Вирджинии с доступным бытовым углем. Еще у нас в подвале есть угольная печь, поэтому уголь для нас не новость.Мы использовали дровяной и угольный костры ГОДЫ и получили пузо — потом случился Super Smoke. Муженек был в ярости, подумал, что это плита, потому что другая работала хорошо. Первая стрельба прошла хорошо, 2-я и 3-я были дымовыми. Погодные условия были неизменными, воздух был неподвижным, и мы получали ужасную обратную тягу. Я был чрезвычайно: (и, будучи резидентом пироманьяком, я должен был решить проблему БЫСТРО или заморозить. Мы проверили абсолютно все — все еще курили.

    Произошло, и я легко вижу, что это обычное дело, было размещение демпфера в трубе для гриппа.В самшите было КРУГЛЫЕ отверстие, с заслонкой как частью печи как раз там, где дымовая труба прикреплялась к печи. В чаше есть овальное отверстие, а заслонка помещается в трубу дальше от насадки для печи / трубы. Когда вы сжимаете, чтобы соответствовать овальному выходу, круглая труба подходит — и она постепенно возвращается к круглой, прежде чем присоединиться к следующему куску трубы печи. Заслонка была размещена примерно в 4 дюймах от следующего участка круглой печной трубы. Труба не совсем круглая, хотя и выглядела именно в этом месте.Произошло то, что после первого выстрела заслонка застряла. Он казался открытым, но на самом деле был закрыт — таким образом, мы не получали обратную тягу! Звучит так глупо, но, похоже, заслонка была открыта, но она была немного забита, и дым не мог выйти. Я решил пошевелить демпфером, чтобы убедиться, что на нем что-то не прилипло (даже после новой установки я проверял), и я почувствовал, что он застрял. Еще немного покачивайся и ваа-лаа — правильная тяга.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
