Кпд газового котла отопления главная

КПД котла зависит от многих параметров:

  • соответствует ли вид топки топливу, которое в нем сжигается,
  • от технического состояния котла,
  • от нагрузкив которой котел эксплуатируется,
  • от организации процесса сжигания топлива в котле,
  • от качеста топлива,
  •  и т.д. и т.п.

Надо знать, что баланс тепла, вырабатываемого отопительным котлом, складывается из следующих величин:

q1 + q2 + q3 + q4 + q5  = 100%, где

  • q1 — тепло, переданное теплоносителю (как правило, вода),
  • q2 — потери тепла с отходящими газами,
  • q3 — потери тепла от химической неполноты сгорания топлива (химический недожег),
  • q4 — потери тепла от механической неполноты сгорания (механический недожег),
  • q5 — потери в окружающую среду из-за рассеивания тепла.

А теперь самое интересное:

Потери тепла с отходящими газами (q2) тем больше, чем больше проходит через топку котла избыточного воздуха (воздуха, который не принимает участия в самом процессе сжигания топлива), а так же чем выше температура отходящих газов.

Потери тепла с отходящими газами может достигать … 15-25%. Такие потери характерны в зимние месяцы, когда котел работает на максимуме. Как уменьшить эти потери- читайте  в следующей статье.

Потери тепла от химического недожега (q3) тем больше, чем больше окиси углерода (угарного газа), имеющего высокую теплотворную способность, покидает котел через дымовую трубу, не сгорая в котле. Самое интересное то, что химический недожег это следствие недостаточного количества воздуха в камере сгорания котла. При неполном сгорании углерода, часть его образует окись углерода: 2С + О2= 2СО. При этом и происходит значительная (как я уже написал)потеря тепла.  Потери КПД котла от химического недожега могут достигать 5-7%.

Потери тепла от механического недожега (q4) характерны главным образом для твердотопливных котлов. Они образуютс в следствии появления шлака в топке, который плавится и обволакивает несгоревшее топливо. Чем выше зольность топлива и чем меньше летучих веществ в своем составе оно имеет- тем больше его механический недожег.

Вообще q4 может достигать 1-3%.

Потери тепла в окружающую среду из-за рассеивания тепла (q5) — это потери, которе происходят через стенки котла, через его внешнюю облицовку. Они могут достигать 1-2%.

Правила эксплуатации котельных устройств, соблюдение которых оказывает влияние на величину КПД

Любой вид отопительного агрегата имеет свои параметры оптимальной нагрузки, котора

Как повысить КПД газового котла – эффективные методы

Приобретая газовый котел для своего собственного дома, мы обращаем внимание на два основных показателя: цена оборудования и его мощность. Почему-то многие из нас не смотрят на очень важную позицию – коэффициент полезного действия (КПД). А ведь именно этот коэффициент говорит о том, как экономно будет работать купленный вами котел. Производитель в паспорте ставит максимальный показатель, который определяется правильной и грамотной эксплуатацией прибора. Но в жизни такое случается редко, отсюда не только теплопотери, но и потери денежных средств из вашего кошелька. Поэтому вопрос, как повысить КПД газового котла, в настоящее время волнует многих потребителей.

Начнем отвечать на поставленный вопрос с того, что отметим – коэффициент полезного действия газового котла зависит от многих показателей.

  • Количество тепловой энергии, которая передается от сжигаемого топлива теплоносителю. Это основа КПД.
  • Далее идут теплопотери. Чем их меньше, тем лучше. Основная масса теплопотерь происходит из-за неправильного сжигания топлива, в данном случае природного газа. Здесь два вида недожога: химический и механический.
  • И последний вид теплопотерь, который зависит от неравномерного распределения выделяемой тепловой энергии.

Получается так, снизив теплопотери, можно поднять коэффициент полезного действия до заявленного производителем. В случае с газовым отопительным оборудованием нас будут интересовать всего лишь два вида тепловых потерь – это химический и механический вариант.

Грамотное обслуживание оборудования

Виды теплопотерь

Начнем с механического. По сути, получается вот какая схема. В процессе сжигания газа в топку должен подаваться кислород. Для этого в конструкции самого газового котла установлена небольшая камера с дверцей. Ее называют поддувало. Приоткрывая или прикрывая дверцу-заслонку, мы впускаем в камеру сгорания свежий воздух, обогащенный кислородом.

Если открыть заслонку больше необходимого параметра, то газ полностью сгорать не будет. Внутри топки образуется сквозняк, вытягивающий с продуктами сгорания топлива и часть несгоревшего газа. Соответственно будет меньше выделяться тепловой энергии. Это минус, это падение КПД газового котла.

Химические теплопотери – это, наоборот, большой недостаток кислорода в камере сгорания. То есть заслонка прикрыта слишком сильно. Без кислорода газ полностью сгорать не будет и опять, вместе с продуктами сгорания, будет вылетать в дымоходную трубу. При этом падение коэффициента полезного действия будет самым большим до 7%.

Правильная настройка газового котла

Как увеличить КПД

Создать правильные условия эксплуатации газового котла и тем самым повысить коэффициент полезного действия можно реально, не вызывая специалиста, то есть своими руками.

Что для этого нужно сделать?

  1. Отрегулировать заслонку поддувала. Это можно сделать экспериментальным путем, найдя, при какой позиции температура теплоносителя будет выше всего. Контроль проводите по термометру, установленному в корпусе котла.
  2. Обязательно следить, чтобы трубы системы отопления не зарастали изнутри, чтобы на них не образовывалась накипь и грязевые отложения. С пластиковыми трубами сегодня стало проще, их качество известно. И все же специалисты рекомендуют периодически продувать систему отопления.
  3. Следить за качеством дымохода. Нельзя допускать его засорение и налипания на стенки сажи. Все это приводит к суживанию сечения отводящей трубы и уменьшению тяги котла.
  4. Обязательное условие – чистка камеры сгорания. Конечно, газ не сильно коптит, как дрова или уголь, но стоит хотя бы один раз в три года мыть топку, очищая ее от сажи.
  5. Специалисты рекомендуют снизить тягу дымохода в самое холодное время года. Для этого можно использовать специальное устройство – ограничитель тяги.
    Устанавливается он на самом верхнем краю дымохода и регулирует сечение самой трубы.
  6. Снизить химические тепловые потери. Здесь два варианта, чтобы добиться оптимального значения: установить ограничитель тяги (уже выше было об этом сказано) и сразу после установки газового котла провести грамотную настройку оборудования. Рекомендуем это поручить специалисту.
  7. Можно установить турбулизатор. Это специальные пластины, которые устанавливаются между топкой       и теплообменником. Они увеличивают площадь отбора тепловой энергии.

Своевременная чистка узлов агрегата

Вот такие причины, устранив которые можно рассчитывать на повышение эффективности работы котельного оборудования. Конечно, таких причин немало, но эти считаются основными, отвечающими на вопрос: как увеличить КПД газового котла.

Как повысить КПД газового котла


Теплоэффективность котельного оборудования, указывается в коэффициенте полезного действия.

КПД газового котла, обязательно прописывается в технической документации. Согласно заверениям производителей, у некоторых моделей котлов, коэффициент достигает 108-109%, другие работают на уровне 92-98%.

Чтобы самостоятельно рассчитать теплоэффективность котла и предпринять шаги для увеличения КПД, потребуется хорошо понимать, что скрывается за приведенными цифрами.

Как рассчитать КПД котла отопления на газе

Методика расчета эффективности, происходит посредством сравнения затраченной тепловой энергии для нагрева теплоносителя и фактического количества всей теплоты, выделенной во время сжигания топлива. В заводских условиях, вычисления выполняют по формуле:

η = (Q1/ Qri) 100%

В формуле расчетов КПД водогрейного котла на газе, указанные значения означают:

  • Qri – общее количество тепловой энергии, выделяемое при сжигании топлива.
  • Q1 – тепло, которое удалось аккумулировать и использовать для нагрева помещения.


Данная формула не учитывает много факторов: возможные теплопотери, отклонения в рабочих параметрах системы и т. п. Расчеты позволяют получить исключительно средний коэффициент полезного действия газового котла. Большинство производителей указывают именно данное значение.

На месте проводится оценка погрешности определения теплоэффективности. Для вычислений применяют еще одну формулу:

η=100 — (q2 + q3 + q4 + q5 + q6)

Расчеты помогают провести анализ, согласно особенностям конкретной системы отопления. Сокращения в формуле обозначают:

  • q2 – теплопотери в отходящих газах и продуктах сгорания.
  • q3 – потери, связанные с неправильными пропорциями газовоздушной смеси, по причине которых возникает недожог газа.
  • q4 – тепловые потери, связанные с появлением на горелках и теплообменнике сажи, а также, механический недожог.
  • q5 – теплопотери, в зависимости от наружной температуры.
  • q6 – потери тепла при охлаждении топки во время очистки ее от шлаков. Последний коэффициент, относится исключительно к твердотопливным агрегатам и не учитывается при расчетах КПД оборудования, работающего на природном газе.


Реальный КПД газового отопительного котла, рассчитывается исключительно на месте и зависит от грамотно сделанной системы дымоудаления, отсутствия нарушений при установке и т.п.

Сильнее всего оказывает влияние на теплоэффективность, температура уходящих газов, отмеченная в формуле маркером q2. При уменьшении интенсивности нагрева отходящих градусов на 10-15°С, повышается КПД на 1-2%. В связи с этим, самый высокий КПД в конденсационных котлах, относящихся к классу низкотемпературного отопительного оборудования.

У какого газового котла самый высокий КПД

Статистика и техническая документация, ясно указывают, что котлы импортного производства имеют наибольший КПД. Европейские производители, делают особый акцент на применении энергосберегающих технологий. Иностранный газовый котел, имеет высокий КПД, так как в его устройстве сделаны некоторые модификации:

  • Используется модуляционная горелка – современные котлы ведущих производителей, оснащены плавнодвухступенчатыми или полностью модулируемыми горелочными устройствами. Преимущество горелок – автоматическая приспособляемость к фактическим рабочим параметрам системы отопления. Процент недожига снижается к минимуму.
  • Нагрев теплоносителя – оптимальный котел, это агрегат, разогревающий теплоноситель до температуры не более 70°С, при этом, отходящие газы нагреваются не более 110°С, что и обеспечивает максимальную теплоотдачу. Но, при низкотемпературном нагреве теплоносителя, наблюдается несколько минусов: недостаточная сила тяги, усиленное конденсатообразование.
    Теплообменники в газовых котлах с самым высоким коэффициентом полезного действия, изготавливаются из нержавеющей стали и снабжаются специальным блоком-конденсатором, предназначенным для отбора тепла, находящегося в конденсате.
  • Температура подводящего газа и воздуха, поступающего на горелку. Котлы закрытого типа, подключаются к коаксиальному дымоходу. Воздух поступает в камеру сгорания через наружную полость двуполостной трубы, предварительно подогреваясь, что снижает необходимые теплозатраты на несколько процентов.
    Горелки с предварительным приготовлением газовоздушной смеси, также подогревают газ перед подачей его на горелку.
  • Еще один популярный вариант модификации – установка системы рециркуляции отходящих газов, когда дым не сразу поступает в камеру сгорания, а проходит через ломанный дымоходный канал и поступает после подмешивания свежего воздуха, обратно на горелочное устройство.

Максимальное КПД достигается при температуре конденсатообразования или «точки росы». Котлы, работающие в условиях низкотемпературного нагрева, называются конденсационными. Их отличает, малое потребление газа и высокая теплоэффективность, что особенно заметно при подключении к газобаллонным установкам и газгольдеру.

Конденсационные котлы, предлагают несколько европейских производителей, среди которых:

  • Viessmann.
  • Buderus.
  • Vaillant.
  • Baxi.
  • De Dietrich.

В технической документации к конденсационным котлам, указано, что КПД устройств при подключении к низкотемпературным системам обогрева, составляет 108-109%.

Как увеличить КПД отопительного котла на газе

Существуют всевозможные хитрости повышения КПД. Эффективность способов, зависит от первоначальной конструкции котла. Для начала, используют модификации, не требующие изменений в работе котла:

  • Изменение принципа циркуляции теплоносителя – здание прогревается быстрее и равномернее, при подключении циркуляционного насоса.
  • Установка комнатных терморегуляторов – модернизация котлов для повышения КПД с помощью датчиков, контролирующих не нагрев теплоносителя, а температуру в помещении, эффективный метод увеличения теплоэффективности.
  • Повышение коэффициента использования газа в бытовом котле, приблизительно на 5 -7%, происходит при замене горелочного устройства. Установка модуляционной горелки, способствует улучшению пропорций газовоздушной смеси и соответственно, уменьшает процент недогара. Тип установленного горелочного устройства, находится в прямой зависимости, относительно уменьшения потерь тепла.
  • Вместо полной модификации котла, может потребоваться частичное преобразование конструкции и регулировка расхода топлива. Если изменить положение горелок и установить их ближе к водяному контуру, удастся увеличить КПД еще на 1-2%. Тепловой баланс котельного агрегата, увеличится в большую сторону.


Определенное увеличение КПД, наблюдается при регулярном обслуживании оборудования. После очистки котла, находящегося в эксплуатации и удаления накипи с теплообменника, его эффективность увеличивается, как минимум на 3-5%.

КПД уменьшается при загрязнении теплообменника, по причине того, что накипь, состоящая из солевых отложений металлов, имеет плохую теплопроводность. По этой причине, наблюдается постоянное увеличение расхода газа и впоследствии, котел полностью выходит из строя.

Наблюдается небольшое увеличение КПД при сгорании сжиженного газа, достигаемое за счет снижения скорости поступления топлива на горелку, что приводит к уменьшению недогара. Но, теплоэффективность увеличивается незначительно. Поэтому, природный газ продолжает оставаться самым экономичным из всех используемых традиционных типов топлива.

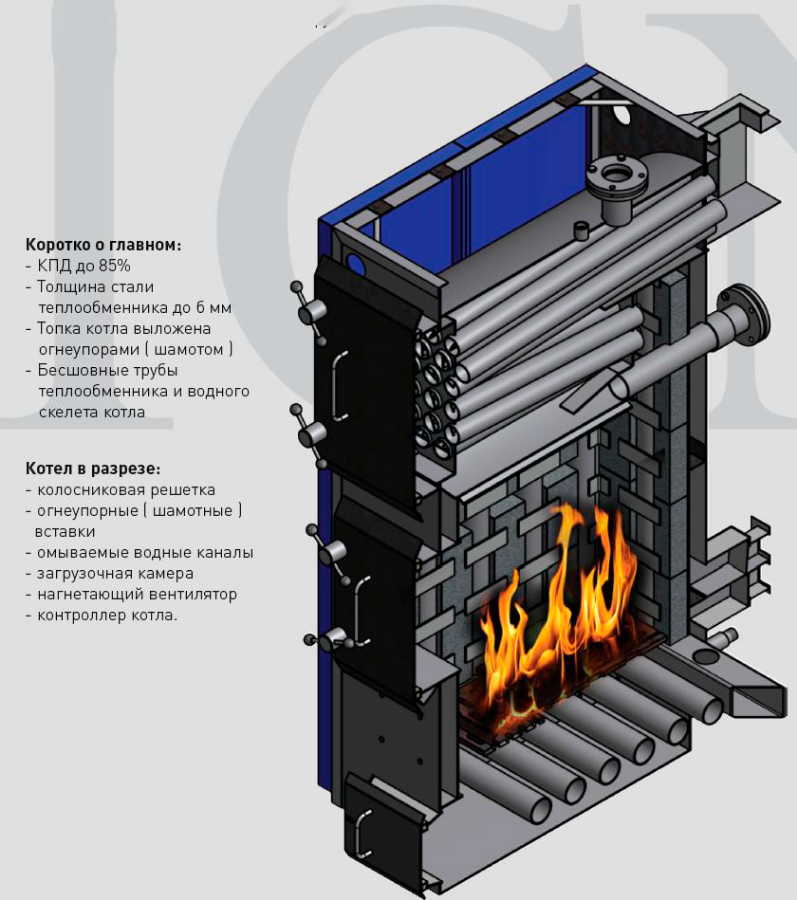

Повышаем эффективность КПД твердотопливного котла

Содержание статьи:

Какова зависимость между КПД котла и нагрузкой

На первый взгляд может показаться, что чем больше топлива сжигается, тем лучше работает котел. Однако это не совсем так. Зависимость КПД котла от нагрузки проявляется как раз наоборот. Чем больше топлива сжигается, тем больше выделяется тепловой энергии. При этом возрастает и уровень теплопотерь, поскольку в дымовую трубу уходят сильно разогретые дымовые газы. Следовательно, топливо расходуется неэффективно.

Похожим образом ситуация развивается и в тех случаях, когда отопительный котел работает на пониженной мощности. Если она не дотягивает до рекомендуемых значений более чем на 15 %, топливо не будет сгорать полностью, а количество дымовых газов возрастет. В результате, КПД котла довольно сильно упадет. Вот почему стоит придерживаться рекомендуемых уровней мощности работы котла – они рассчитаны для эксплуатации оборудования максимально эффективно.

Принцип работы таких агрегатов

Как известно, принцип функционирования любого отопительного котла предельно прост:

  1. Сгорает топливо.
  2. Выделяется тепловая энергия.
  3. Тепловая энергия через теплообменник «поступает» к теплоносителю.

Естественно, не обходится без теплопотерь. В традиционном газовом котле отходящие газы через дымоход «улетучиваются» в атмосферу; вместе с ними уходит и часть неиспользованной теплоты, потому что вместе с газами теряется также водяной пар, образующийся при сгорании топлива.

Этот пар как раз и содержит ту скрытую энергию, которую умеют сохранять и передавать отопительной системе конденсационные котлы. Добыча «драгоценного тепла» становится возможной благодаря конденсации пара в специальном теплообменнике.

Поток воды («обратки») охлаждает пары до температуры точки росы; выделяемая при конденсации паров энергия поглощается этой же водой.

Теплообменники конденсационников изготавливаются исключительно из устойчивых к коррозии материалов – нержавейки или силумина, поскольку практическая польза конденсата, к сожалению, ничуть не улучшает его химически агрессивный состав.

Обычно конденсат собирается в особом, встроенном в агрегат резервуаре, а уже затем отводится в канализацию. В связи с высокой агрессивностью данного продукта «жизнедеятельности» котла, в разных странах были приняты различные нормы и правила его отведения. В одних конденсат разрешается отправлять сразу в канализацию, в других его требуется предварительно нейтрализовать. Нейтрализаторы конденсата предлагают многие фирмы-производители. Что они собой представляют? Это емкости, наполненные гранулятом, содержащие кальциевые либо магниевые соединения.

Пуск котла

Выполняется двумя способами:

  • Возле горелки постоянно горит отдельный огонек. Когда котел эксплуатируется, то открывается соответствующий кран и поджигается «зажигалка», от которой загорается поступающий в основную горелку во время работы котла газ. Зажигалка горит постоянно и хоть пламя небольшое, но за сезон пару кубов газа она таки сожжет.
  • Экономнее в плане КПД пьезозажигалка – когда в камеру сгорания поступает газ, она срабатывает, выдавая искру, достаточную для розжига пламени. Иногда первый вариант предпочтителен, но это зависит от индивидуальных особенностей размещения котла и привычек хозяев.

Способы увеличения КПД

Чтобы отопительная система работала с минимальными потерями тепла, следует ознакомиться с действенными способами, как улучшить КПД газового котла. Для этого нужно максимально исключить все виды теплопотерь.

  • Чтобы снизить процент физического недожога, следует следить за состоянием и чистотой жаровых труб и водяного контура. На трубопроводе образовывается сажа, а на контуре накипь, поэтому эти элементы отопительной системы требуют регулярной прочистки.
  • В газовом котле не должно быть избыточного воздуха, так как вместе с ним в дымоход уходит и тепло, которое могло использоваться для нагревания теплоносителя. Эту проблему можно решить, установив на дымоходную трубу ограничитель тяги.

    Как циркулируют газы в котле

  • Регулировка заслонки поддувала. Сделать это можно при помощи установленного в котле термометра. Нужно просто заслонку поставить в такое положение, чтобы при этом достигалась максимальная температура теплоносителя.
  • Следить за тем, чтобы поддерживалась нормальная тяга. Она уменьшается в результате сужения сечения дымохода. Избежать этого можно, если регулярно очищать отводящую трубу, ведь на её стенках налипает сажа.
  • Необходимо регулярно чистить камеру сгорания, так как на поверхности её стенок образовывается копоть, из-за чего увеличивается расход топлива.

Обратите внимание! Владельцы частных домов очень часто припускаются ошибки, сливая периодически теплоноситель из системы. Не следует этого делать, даже раз в год, даже для профилактики

Дело в том, что вода в систему поступает неочищенная. Когда она нагревается и проходит сквозь трубы, выпадает осад, а это основная причина образования накипи на стенках трубопровода.

Монтаж коаксиального дымохода

Если вы ищете варианты, как повысить КПД газового котла, обратите внимание на то, какой дымоход  установлен. Традиционные отводящие трубы обладают рядом недостатков, основным из которых является зависимость от погодных условий. Альтернативой обычному дымоходу может стать коаксиальный дымоход, который отличается такими преимуществами:

  • существенно увеличивает КПД газового котла;
  • стойкий к воздействию высоких температур;
  • может быть выполнен в разных вариантах;
  • позволяет экономить топливо;
  • обеспечивает длительное поддержание температуры в помещении.

    Коаксиальный дымоход

Устройство коаксиального дымохода не требует особых усилий. Конструкция представляет собой две отводящие трубы разного диаметра, по одной транспортируются отводящие газы, по другой насыщенный кислородом воздух.

Если у вас нет опыта работы с отопительным оборудованием, но возникла необходимость решить вопрос, как улучшить КПД газового котла, обратитесь к специалистам. Они выполнят работы на высшем уровне, обеспечивая наиболее эффективное функционирование отопительной системы вашего дома.



Мощность наиболее важный показатель выбора

Чтобы система отопления частного дома работала эффективно, очень важно правильно подобрать мощность отопительного агрегата. Ошибки и в ту, и в другую сторону приведут к увеличению расходов

Модель с недостаточной мощностью не сможет обеспечить комфортный температурный режим в помещениях и придется дополнительно использовать другие источники тепла. Кроме того, недостаточно мощный агрегат будет работать на предельном уровне нагрузки, что приведет к более быстрому износу узлов.

Слишком мощный агрегат будет потреблять много топлива, так как он не сможет выйти на оптимальный режим работы и «выдать» заявленный производителем КПД.

Совет! Указанный в паспорте агрегата КПД можно получить, если оборудование выйдет на штатный режим работы. Слишком мощный котел будет часто включаться-отключаться, а это приведет к увеличению расхода топлива.

Мощность котла вычисляется с учетом площади частного дома, а также ряда других факторов. Оптимальным вариантом считается агрегат, который в штатном режиме работает примерно на 70-75% предельной мощности, то есть, 25-30% остается в «резерве». Более мощные котлы, как правило, напольные, но для частного дома среднего размера чаще хватает мощности настенных моделей.

Потери тепла в отопителе

Потеря тепла с отходящими газами

Потери тепла с уходящими продуктами горения (q2) являются самыми весомыми. Температура продуктов горения напрямую влияет на эффективность отопительного котла.

Нормальный температурный напор на холодном конце воздухонагревателя обеспечивается при температуре 70-110°С.

Основные источники теплопотерь.

При уменьшении температуры уходящих газов на 12-15°С КПД котла увеличивается примерно на 1%. Однако охлаждение уходящих газов требует увеличения размеров поверхностей нагрева, что увеличивает размеры всей конструкции. Кроме того, при уменьшении температуры отработанных газов есть риск возникновения низкотемпературной коррозии.

Эта температура зависит от температуры поступающего воздуха и вида топлива. Рекомендуемые значения температуры уходящих газов для различных видов сжигаемого топлива и различной температуры входящего воздуха приведены в таблице ниже.

Вид топливаТемпература уходящих газов, oСТемпература входящего воздуха, oС
Каменный уголь130-14020-30
Слабореакционные угли марок А, ПА, Т120-13020-30
Бурые угли
Марки Б3
Марки Б2
Марки Б1
140-145
145-150
150-160
30-40
40-50
60-70
Горючие сланцы140-15040-50
Торф150-16050-60
Мазут сернистый (sp = 0.5-2%)150-16070-90
Природный, попутный газ110-12020-30

Чтобы произвести расчет потерь тепла, связанных с уходящими продуктами горения, применяется формула:

q2 = (T1 — T3) (A2/(21 — O2) + B), где Т1 — температура уходящих продуктов горения в контрольной точке за пароперегревателем; Т3 — температура входящего воздуха; 21 — концентрация кислорода в воздухе; О2 — концентрация кислорода в уходящих продуктах горения, ее определение происходит в контрольной точке; А2 и В — коэффициенты, которые зависят от сжигаемого топлива, приведены в таблице ниже.

Сжигаемое веществоА2B
Мазут0,680,007
Природный газ0,660,009
Уголь0,6640,008
Коксовый газ0,60,011
Сжиженный газ0,630,008
Кокс0,650,008
Дерево сухое0,650,008

Потеря тепла из-за химического недожога

Сжигание мазута приводит к потерям тепла из-за химического недожога.

Данный вид потери (q3) учитывается, если в качестве топлива используются газообразные вещества или мазут. Для современных газовых котлов он составляет 0,1-0,2%. Если процесс сжигания идет с небольшим избытком воздуха, то потерю следует принимать равной 0,15%, а при большом избытке воздуха — равной нулю. Если же используется смесь газов с разной температурой сгорания, то q3=0,4-0,5%.

Данный вид потерь (q4) характерен для твердых видов топлива. К примеру, для антрацита он равен 4-6%, для полуантрацита — 3-4%, а для каменного угля — 1,5-2%. Малореакционные виды угля необходимо сжигать с жидким шлакоудалением, тогда q4 будет минимальным из приведенных значений, при твердом же шлакоудалении принимается верхняя граница теплопотерь.

Потери тепла от наружного охлаждения

Данный вид потерь (q5) весьма невелик (составляет менее 0,5%) и уменьшается с ростом мощности отопительного агрегата. Такие потери соответствуют прямому расчету паропроизводительности котла:

  • при паропроизводительности D от 42 до 25 кг/с потери равны q5=(60/D)0,5/lgD;
  • при паропроизводительности D более 250 кг/с потери принимаются равными 0,2%.

Потери тепла при удалении шлаков

Потери, связанные с физическим теплом шлаков, (q6) учитываются при жидком шлакоудалении. Если же шлак из топки удаляется твердым методом, то потеря тепла учитывается только если она составляет более 2,5Q.

Расход газа

На расход газа влияет в первую очередь мощность самого газового агрегата. Также берется в расчет площадь отапливаемых помещений, объем нагреваемой котлом воды и имеющиеся теплопотери. Первый показатель является наиболее важным, так как чем мощнее котел, тем больше газа он потребляет. Выбор мощности агрегата состоит в прямой зависимости от площади отопления. Естественно, что котел большой мощности нелогично приобретать на площадь в 30-40 кв. метров. Определить оптимальную мощность котла можно, используя рабочую формулу:

Общая S помещений Х 100Вт. Так для обогрева помещения Sкоторого равна 80 кв. метров понадобиться котел мощностью не менее 8 кВт.

Перерасход газа оборачивается не только лишними затратами на отопление, но и в конечном итоге – ремонтом отопительной системы в случае ее неправильной эксплуатации.

Снизить расход газа поможет тщательный контроль над утечкой тепла из помещения, утепление стен, потолка, крыши, дверей и окон.

Утепление окон и дверей

Этот шаг непосредственно не относится ни к котлам, ни к системе, но на результативность работы влияет напрямую. Если открыть помещение всем ветрам, то тепло в нем будет, только если сидеть с котлом в обнимку и про энергоэффективность можно забыть. Правильно же утепленное помещение оставит отданное радиаторами тепло внутри себя, котел не придется лишний раз запускать и газа израсходуется меньше.

Подготовка к зиме дома с установленным газовым прибором отопления ничем не отличается – это установка пластиковых окон, а если они уже есть, то перевод в зимний режим. В обычных оконных рамах щели затыкаются и проклеиваются лентой.

Все начинается с утепления

Почему не стоит доверять рекламе

При просмотре рекламных объявлений, относящихся к мощности твёрдотопливных котлов, часто можно увидеть предложения, обещающие от 90% КПД и выше. Однако если Вы запросите какой-нибудь официальный протокол или акт, подтверждающий этот показатель – Вам его не смогут предоставить, и вот почему.

Чтобы составить подобный документ, необходимо провести испытания, используя для этого соответствующим образом стандартизованное топливо. В отношении угля или дров получить такое топливо нельзя – потому что они по своим характеристикам и составу являются самыми нестабильными в мире. Как можно получить постоянный показатель, используя непостоянные составляющие?

Современные технологии сохранения тепла

У хорошего стального котла КПД всегда выше. Это обусловлено тем, что у чугунных котлов, в отличие от стальных, всегда больше технологических ограничений.

Кроме того, благодаря изоляции, современные котлы прекрасно сохраняют тепло. Даже спустя двое суток после его выключения, температура корпуса котла падает всего на 20–25 градусов.

Лучшие образцы импортного отопительного оборудования представляют собой котельные агрегаты, в которых грамотно учтены все требования. Поэтому не стоит пытаться «изобрести велосипед» и собирать котел из подручных средств. Ведь перед вами уже есть широкий выбор самых современных, разнообразных и продуманных до мелочей вариантов котлов, которые будут работать долго и исправно, с лихвой оправдывая все возложенные на них ожидания и, что особенно приятно, экономя ваши расходы!

Наши специалисты помогут подобрать котельное и сопутствующее оборудование, проконсультируют по техническим вопросам!

Рассчитывать правильно

В СССР, а позже и в России, был принят принципиально другой метод расчета — так называемый «метод обратного баланса». Он состоит в том, что расход тепла определяется по нижней теплоте сгорания. Затем, на трубу ставится калорифер, и рассчитывается величина тепловой энергии, ушедшей в нее, то есть величина потери энергии. Для расчета КПД, потери энергии высчитывают из общего количества тепла.

Такой подход при определении КПД дает более точные показатели. Он был принят в качестве методики расчета потому, что все корпуса российских котлов были очень плохо теплоизолированы, из-за чего через стенки котла наружу выходило до 40 % энергии. По требованиям нормативных документов, в России до сих пор принято считать КПД по методу обратного баланса. Сегодня этот метод можно успешно применить к котлам мощностью несколько мегаватт, работающим на ТЭЦ, у которых никогда не выключаются горелки.

Вентиляция помещений

Отдельное внимание стоит уделять проверке вентиляции – от нее зависит, насколько хорошо в котел поступает воздух, и насколько меньше жильцам останется угарного газа. От первого зависит качество сгорания газа (что непосредственно влияет на КПД), а от второго здоровье владельцев котла

Это справедливо для котлов с «внутренней» тягой, когда воздух в топку подается непосредственно из помещения, в котором установлен котел.

Во втором случае, когда воздух для горения берется с улицы, необходима регулярная чистка канала и заслонок, потому что КПД котлов отопления сбивается от недостатка и избытка поступающего кислорода. Да и если воздуховод полностью забьется, то хорошего от этого ничего не выйдет.

Немного из истории прогрессивной разработки

Первые «представители» конденсационных котлов появились еще в 50-х годах. Естественно, эти модели были весьма и весьма далеки от совершенства – но реальную экономию топлива демонстрировали уже тогда. Ключевым их минусом была недолговечность конструкционных элементов, контактирующих с агрессивным конденсатом. Стальные и чугунные теплообменники скоропостижно приходили в негодность под «натиском» безжалостной коррозии, и устройство выходило из строя.

Конденсационные котлы, максимально подобные современным по конструкции и качеству, мир увидел в 70-х годах. Их теплообменники уже изготавливались из нержавейки – долговечного и надежного материала.

Современные конденсационные котлы — воплощение экономии, экологичности и высокой эффективности. По мнению многих экспертов, их однозначно ждет перспективное будущее на рынке отопительного оборудования

Различные исследования и наработки в отношении использования «скрытой энергии парообразования» были и в Советском Союзе, но в силу множества причин стать массовыми и глобальными им так и не удалось.

Стоит ли приобретать конденсационник

Конденсационники бывают настенные и напольные. Мощность первых в зависимости от модели может составлять до 120 кВт, вторых – до 320 и более кВт. При необходимости увеличения мощности установок можно увязывать котлы в каскад.

В зависимости от предназначения, различают одноконтурные и двухконтурные конденсационные котлы. Одноконтурные – исключительно для решения вопроса отопления; двухконтурные – это отопление + ГВС.

Каскадное подключение конденсационных котлов позволяет с легкостью организовать компактную, удобную в эксплуатации котельную, способную демонстрировать в переходный период колоссальную экономию

До сих пор в сомнениях, стоит ли обзаводиться конденсационным котлом и возлагать на него большие надежды? Объективный взгляд на преимущества и недостатки данного оборудования поможет вам сделать правильный выбор.

Конденсационные котлы обладают характеристиками, превосходящими даже самые жесткие требования, предъявляемые к отопительным агрегатам сертификационными органами. Они рекомендованы для установки в заповедных и курортных зонах. Количество вредных выбросов у конденсационных котлов меньше чем у газовых в 5-8 раз

К основным плюсам агрегатов можно отнести:

  • Предельную компактность. Конденсационник мощностью до 120 кВт всегда можно найти в настенном исполнении. Традиционные котлы такой же мощности бывают, как правило, исключительно напольными, следовательно, занимают намного больше места;
  • Малый вес;
  • Высокую эффективность;
  • Глубокую модуляцию;
  • Экономию средств на обустройство дымохода;
  • Экологичность – минимум вредных выбросов в окружающую среду;
  • Пониженную вибрацию;
  • Низкий уровень шума. Грамотно продуманная конструкция агрегатов позволяет практически полностью исключить шумовые эффекты. Эксплуатация котлов данного типа внутри жилых помещений не вызывает никакого дискомфорта;
  • И главное, существенное уменьшение расходов на газ – от 10% до 35% в зависимости от «исходных условий».

Из минусов оборудования стоит отметить:

  • Весьма высокую стоимость. Конденсационник обойдется на 40-120% дороже обычного котла;
  • Неэффективность при сильных морозах. Когда на улице лютая стужа, температуру воды в отопительной системе однозначно приходится повышать. Если температура возвратной воды превысит 60 градусов, конденсационный котел не сможет выполнять свою чудо-функцию и перейдет в режим обычного котла с КПД около 85%.

Практика показывает, что, несмотря на все нюансы, конденсационные котлы – верный выбор вдумчивых хозяев, ценящих грамотную экономию и жаждущих привнести в свой дом максимальный тепловой комфорт

Обратите внимание, что наслаждаться по настоящему эффективной системой на базе конденсационного котла вы сможете только в том случае, если доверитесь в вопросах выбора и установки оборудования грамотным профессионалам.

Как повысит эффективность отопительной техники, работающей на твердом топливе

Сегодня многие потребители, имея в своем распоряжении твердотопливный котел, стараются найти наиболее удобный и практичный способ как повысить КПД отопительного оборудования. Технологичные параметры нагревательных приборов, заложенные производителем, со временем теряют свои номинальные значения, поэтому для повышения эффективности котельного техники изыскиваются различные способы и средства.

Рассмотрим один из наиболее эффектных вариантов, установка дополнительного теплообменника. В задачу новой оснастки входит снятие тепловой энергии с летучих продуктов горения.

На видео можно увидеть, как сделать самостоятельно экономайзер (теплообменник)

Для этого нам предварительно необходимо узнать какова температура дыма на выходе. Изменить ее можно при помощи мультиметра, который помещается непосредственно в середину дымохода. Данные о том, сколько можно получить дополнительного тепла от улетучивающихся продуктов горения необходимы для расчета площади дополнительного теплообменника. Делаем следующие действия:

  • отправляем в топку дрова определенного количества;
  • засекаем за сколько времени прогорит определенное количество дров.

К примеру: дрова, в количестве 14.2 кг. горят 3,5 часа. Температура дыма на выходе из котла составляет 460 0 С.

За 1 час у нас сгорело: 14,2/3,5 = 4,05 кг. дров.

Для расчета количества дыма  используем общепринятое значение  — 1 кг. дров  = 5,7 кг. дымовых газов. Далее умножаем количество сгоревших за один час дров  на количество дыма, получаемое при сгорании 1 кг. дров. В итоге: 4,05 х 5,7 = 23,08 кг. летучих продуктов горения.  Эта цифра и станет отправной точкой для последующих расчетов количества тепловой энергии, которую можно использовать дополнительно для нагрева второго теплообменника.

Зная значение теплоемкости летучих горячих газов, как 1,1 кДж/кг., делаем дальнейший расчет мощности теплового потока, если мы хотим снизить температуру дыма с 460 0С до 160 градусов.

Q = 23,08 х 1,1 (460-160) = 8124 кДж тепловой энергии.

В итоге получаем точное значение дополнительной мощности, которую обеспечивают летучие продукты горения: q = 8124/3600  = 2,25 кВт, цифра большая, которая может оказать существенное влияние на повышение эффективности отопительного оборудования. Зная о том, сколько энергии уходит впустую, желание оснастить котел дополнительным теплообменником вполне оправдано. За счет притока дополнительной тепловой энергии для работы по нагреву теплоносителя, повышается не только эффективность всей системы отопления, но и сам КПД отопительного агрегата растет.

Какой котел будет более экономичный

Подводя итог небольшому исследованию на тему: что влияет на экономичность газового котла, можно сделать определенный вывод. Самым экономичным газовым агрегатом окажется такой, который имеет следующие характеристики:

  • Его производитель – известная фирма, специализирующаяся на производстве газового оборудования средней ценовой категории;
  • Он относится к настенным котлам с закрытой камерой сгорания;
  • Его оптимальная мощность на 20% больше имеющихся теплопотерь;
  • Он правильно подключен в систему отопления;
  • У него правильно подобрана мощность с высоким КПД;
  • У него хорошо настроена автоматизированная система обратной связи (программатор).

На современном отопительном рынке можно найти такой агрегат, который будет иметь КПД до 95%. Причем, он может быть в дешевой ценовой категории, и предназначен для обогрева больших помещений.

Но в большинстве случаев КПД у недорогих котлов будет ниже, так как они оборудуются 1-2 ступенчатыми горелками, которые не могут выдавать много тепла. Более эффективные и экономичные модульные горелки, оборудованы электроникой и принудительным поступлением воздуха.

Ну и не менее важное, о чем не стоит забывать. Даже самый экономичный газовый котел не сможет качественно отопить помещение, которое не утеплено

Поэтому убедиться в том, что приобретенный агрегат надежный и экономичный можно только в подготовленном для отопления доме.

Посмотреть о выборе экономичного газового котла можно на этом видео.

Способы как повысить КПД газового котла

Приобретая газовый котел для своего собственного дома, мы обращаем внимание на два основных показателя: цена оборудования и его мощность. Почему-то многие из нас не смотрят на очень важную позицию – коэффициент полезного действия (КПД)

А ведь именно этот коэффициент говорит о том, как экономно будет работать купленный вами котел. Производитель в паспорте ставит максимальный показатель, который определяется правильной и грамотной эксплуатацией прибора. Но в жизни такое случается редко, отсюда не только теплопотери, но и потери денежных средств из вашего кошелька. Поэтому вопрос, как повысить КПД газового котла, в настоящее время волнует многих потребителей.

Начнем отвечать на поставленный вопрос с того, что отметим – коэффициент полезного действия газового котла зависит от многих показателей.

  • Количество тепловой энергии, которая передается от сжигаемого топлива теплоносителю. Это основа КПД.
  • Далее идут теплопотери. Чем их меньше, тем лучше. Основная масса теплопотерь происходит из-за неправильного сжигания топлива, в данном случае природного газа. Здесь два вида недожога: химический и механический.
  • И последний вид теплопотерь, который зависит от неравномерного распределения выделяемой тепловой энергии.

Грамотное обслуживание оборудования

Виды теплопотерь

Начнем с механического. По сути, получается вот какая схема. В процессе сжигания газа в топку должен подаваться кислород. Для этого в конструкции самого газового котла установлена небольшая камера с дверцей. Ее называют поддувало. Приоткрывая или прикрывая дверцу-заслонку, мы впускаем в камеру сгорания свежий воздух, обогащенный кислородом.

Если открыть заслонку больше необходимого параметра, то газ полностью сгорать не будет. Внутри топки образуется сквозняк, вытягивающий с продуктами сгорания топлива и часть несгоревшего газа. Соответственно будет меньше выделяться тепловой энергии. Это минус, это падение КПД газового котла.

Химические теплопотери – это, наоборот, большой недостаток кислорода в камере сгорания. То есть заслонка прикрыта слишком сильно. Без кислорода газ полностью сгорать не будет и опять, вместе с продуктами сгорания, будет вылетать в дымоходную трубу. При этом падение коэффициента полезного действия будет самым большим до 7%.

Правильная настройка газового котла

Как увеличить КПД

Создать правильные условия эксплуатации газового котла и тем самым повысить коэффициент полезного действия можно реально, не вызывая специалиста, то есть своими руками. Что для этого нужно сделать?

  1. Отрегулировать заслонку поддувала. Это можно сделать экспериментальным путем, найдя, при какой позиции температура теплоносителя будет выше всего. Контроль проводите по термометру, установленному в корпусе котла.
  2. Обязательно следить, чтобы трубы системы отопления не зарастали изнутри, чтобы на них не образовывалась накипь и грязевые отложения. С пластиковыми трубами сегодня стало проще, их качество известно. И все же специалисты рекомендуют периодически продувать систему отопления.
  3. Следить за качеством дымохода. Нельзя допускать его засорение и налипания на стенки сажи. Все это приводит к суживанию сечения отводящей трубы и уменьшению тяги котла.
  4. Обязательное условие – чистка камеры сгорания. Конечно, газ не сильно коптит, как дрова или уголь, но стоит хотя бы один раз в три года мыть топку, очищая ее от сажи.
  5. Специалисты рекомендуют снизить тягу дымохода в самое холодное время года. Для этого можно использовать специальное устройство – ограничитель тяги. Устанавливается он на самом верхнем краю дымохода и регулирует сечение самой трубы.
  6. Снизить химические тепловые потери. Здесь два варианта, чтобы добиться оптимального значения: установить ограничитель тяги (уже выше было об этом сказано) и сразу после установки газового котла провести грамотную настройку оборудования. Рекомендуем это поручить специалисту.
  7. Можно установить турбулизатор. Это специальные пластины, которые устанавливаются между топкой       и теплообменником. Они увеличивают площадь отбора тепловой энергии.

Своевременная чистка узлов агрегата

Вот такие причины, устранив которые можно рассчитывать на повышение эффективности работы котельного оборудования. Конечно, таких причин немало, но эти считаются основными, отвечающими на вопрос: как увеличить КПД газового котла.

Похожие статьи

otepleivode.ru

Выше нормы

Различные типы котлов имеют различный КПД диапазоном от 85 до 110 %. При выборе котельного оборудования многих покупателей интересует, как вообще КПД может превышать 100 % и как он рассчитывается.

В случае с электрическими котлами КПД действительно не может быть выше 100 %. Иметь больший коэффициент могут лишь котлы, работающие на горючем топливе.

Если вспомнить школьный курс химии, то получается, что при полном сгорании любого топлива остается СО2 — углерод и Н2О — водяной пар, содержащий энергию. При конденсации энергия пара увеличивается, то есть вырабатывается дополнительная энергия. Исходя из этого, теплотворная способность топлива разделяется на два понятия: высшая и низшая удельная теплота сгорания.

Низшая — представляет собой тепло, получаемое при сгорании топлива, когда водяные пары, вместе с содержащейся в них энергией, попадают во внешнюю среду.

Высшая теплота сгорания — это теплота с учетом энергии, содержащейся в водяном паре.

Официально (в любых нормативных документах) КПД, как в России, так и в Европе, рассчитывается по низшей удельной теплоте сгорания. А если все-таки использовать тепло, содержащееся в водяном паре, а расчеты вести по низшей удельной теплоте сгорания, то в этом случае и появляются цифры, превышающие 100 %.

Котлы, которые используют теплоту конденсации водяных паров, называются конденсационными. И как раз они имеют КПД, превышающий 100 %.

Разница между низшей и высшей теплотой сгорания топлива составляет около 11 %. Эта величина — предел, по которому могут различаться КПД котлов.

Зависимость КПД водогрейного оборудования от нагрузки

Схема современного отопительного агрегата бытового назначения.

Повышение тепловой нагрузки, то есть увеличение количества сжигаемого топлива, не всегда приводит к положительным результатам. Одновременно с увеличением тепловой отдачи самого котла растет и потеря теплоты, которая уходит с дымовыми газами, так как их температура пропорциональна балансу температуры оборудования. Эффективность отопительного оборудования при этом уменьшается. Аналогично происходит и при эксплуатации отопителя на пониженной мощности. Если мощность будет ниже эксплуатационной более чем на 15%, это приведет к неполному сгоранию топливного вещества, а, соответственно, к прямому увеличению объема дымовых газов, что также снизит КПД отопительного оборудования

Поэтому важно точно соблюдать мощность котла, чтобы эксплуатировать его в оптимальном состоянии с наибольшей эффективностью.

КПД котлов с различными типами топлива

Расчет КПД котла, приведенный выше, применим только для грубых расчетов и редко используется при проектировании системы отопления. Он не применим для точных расчетов, так как не все тепло, получаемое при сжигании, расходуется на нагрев теплоносителя. Некоторая часть тепла теряется. Поэтому более точный расчет эффективности водогрейного оборудования производится по формуле:

η=100 — (q2 + q3 + q4 + q5 + q6), где q2 — потеря теплоты с уходящими продуктами горения; q3 — потери из-за недожога горючих газов; q4 — потери, связанные с механическим недожогом и золообразованием; q5 — потери из-за наружного охлаждения; q6 — потеря тепла со шлаками при очистке топки.

Круглосуточная потеря тепловой энергии

Для поддержания нужной температуры в доме твёрдотопливный котёл должен работать 24 часа в сутки. Теперь представьте, сколько за это время полезного тепла вылетает в трубу в виде сажи и несгоревших газов? КПД при такой работе никак не может быть 90%.

Здесь стоит упомянуть ещё такой тип котла, как пиролизный. В добавок к вышеуказанным недостаткам в его случае добавляется ещё два:

  1. Круглосуточно работающий вентилятор потребляет электроэнергию.
  2. Благодаря тому же вентилятору в котёл поступает избыточный кислород – снижается температура газов, они не успевают сгорать и улетают в трубу.

Ускоренное движение газов по трубе становится причиной снижения ещё одного параметра – КПД теплообмена. Из за особой конструкции котла пламя в нём не успевает догореть и поднимается в теплообменник, где и затухает, оставляя попутно сажу и выбрасывая в трубу не сгоревшие газы.

Теплообмен внутри системы

Горящий газ нагревает емкость с водой (теплоносителем), которая в свою очередь прогревает радиаторы. Последняя на КПД котла влияет только насколько быстро и без потерь энергия передастся теплоносителю. Самая удачная форма теплообменника для этого – цилиндрическая, внутри которого располагается такая же горелка. Теплоноситель двигается вокруг них по спирали, гарантированно успевая нагреться до необходимой температуры.

Материал теплообменника разный – от стали до чугуна и зависит от модели котла, каждая из которых рассчитывается по своему.

Принцип работы конденсационного котла на видео ниже:

Правила подключения радиаторов и их модернизация

Наибольший интерес представляют другие элементы – батареи и трубы. Для повышения КПД батареи отопления нужно изначально правильно подобрать соответствующую модель. В идеале она должна иметь максимальный показатель теплопроводности. Это относится к алюминиевым и биметаллическим батареям.Если взять КПД радиаторов отопления – таблица покажет существенные отличия от чугунных. Однако следует учитывать, что и остывание алюминиевых будет проходить намного быстрее. Этот материал не аккумулирует тепло. К тому же в чугунных происходит неравномерное распределение полученной энергии.

Характеристики теплоотдачи радиаторов в зависимости от степени нагрева воды

Для сравнения можно рассмотреть таблицу КПД радиаторов отопления стального типа.

Чем больше площадь батареи – тем быстрее будет нагреваться воздух в комнате. Но нужно учитывать степень остывания теплоносителя. Желательно, чтобы температурный режим работы радиаторов в доме был одинаков.

Методы подключения радиаторов

Изменение КПД радиатора в зависимости от способа подключения

Определившись с этим параметром можно переходить к основным тонкостям увеличения КПД батареи отопления. Главным из них является способ подключения к системе. Лучше всего сделать соединение с системой с одной стороны прибора. Тогда теплоноситель продет полный цикл по батареи.

Но на практике такое сделать можно далеко не всегда. Поэтому предпочитают выбирать «золотую середину» – верхний подвод и нижнее подключение к обратной трубе. Такая методика имеет следующие преимущества:

  • Можно добиться повышения КПД батареи отопления другими способами, компенсировав 2%;
  • Оптимальная протяженность магистрали, что тоже сказывается на эффективности всей системы;
  • Возможность установки крана Маевского и автоматического терморегулятора.

Перед приобретением определенной модели радиатора нужно узнать возможные варианты его подключения – верхний, нижний или боковой.

Установка радиаторов для максимального КПД

Значение коэффициента для различных вариантов обустройства радиаторов

Главное правило монтажа радиаторов любого типа заключается в оптимальном нагреве помещения. Т.е. они должны находиться в той области комнаты, где тепловые потери будут максимальны. Это в первую очередь относится к оконным конструкциям.

Для того, чтобы сделать отопление с высоким КПД подоконник должен перекрывать верхнюю плоскость батареи на 2/3. Также нужно учитывать рекомендуемые расстояния от конструкции до стен и пола:

  • От подоконника до верхней части секции – 100 мм;
  • От поверхности пола до батареи – 120 мм;
  • От задней панели радиатора до стены – 20 мм.

Таким образом можно обеспечить максимальное КПД всей системы отопления. Конвекционные потоки теплого воздуха будут частично задерживаться в области подоконника, нагревая стену и уменьшая тепловые потери через окно.

Для лучшей конвекции теплого воздуха можно установить вентилятор небольшой мощности.

Преимущества современных котлов

А вот к  данная методика совершенно не применима, поскольку они имеют принципиально другую схему работы. Так как горелки у современных котлов функционируют в автоматическом режиме: 15 минут работают, а затем на 15 минут останавливаются, пока не будет использовано выработанное тепло. Чем температура на улице выше, тем дольше горелка будет «стоять» и меньше работать. Естественно, в этом случае речь об обратном балансе идти не может.

Еще одно отличие современных котлов — в наличии теплоизоляции. Крупные производители выпускают наиболее качественные агрегаты, с лучшей теплоизоляцией. Потери тепла через стенки у такого котла составляют не более 1,5–2 %. Об этом часто забывают покупатели, полагая, что котел будет также обогревать помещение за счет выделения тепла при работе. Приобретая современный котел, стоит помнить, что он не предназначен для обогрева котельной, и, если это необходимо, — позаботиться об установке радиаторов отопления.

Работа датчиков тепла

Включать котел, когда холодно и выключать, когда жарко – не способствующая экономичности идея, так как часто получается, что запуск сделан раньше, а остановка позже, чем надо. Благо, в комплектацию современных моделей входят датчики тепла, которые отслеживают температуру в помещении. Когда она опускается до определенного предела, то котел отопления включается, а как воздух прогреется, то питание прерывается.

Уже само присутствие датчиков повышает КПД системы, а уменьшает его неправильная настройка устройств или же неверное их размещение.

Кроме слежения за температурой, есть датчики систем самоконтроля, следящих за состоянием котла — например, отключить подачу газа, если затухнет огонь в горелке.

Датчики различных типов

Расчет эффективности котла на твердом топливе

Любой отопительный котел был бы идеальным, если бы его эффективность составляла 100%, однако, как уже говорилось ранее, такое невозможно из-за различного рода теплопотерь, зависящих как от сжигаемого топлива, так и от окружающих условий. Приведем пример расчета КПД отопительного устройства, работающего на твердом топливе:

Схема подключения котлов на твердом топливе.

  • потери, связанные с физическим удалением шлаков q6= (Ашл*Зл*Ар)/Qri, где Ашл — доля шлака, которое определяется по балансу уноса золы из топки относительно объема топлива . При условии, что доля уноса золы при правильно организованном процессе горения составляет обычно 5-20%, то доля шлака составляет от 80 до 95%;
  • Зл — энтальпия золы при температуре 600°С. Зл равняется 133,8 ккал/кг при нормальном тепловом расчете;
  • Ар — зольность, рассчитанная на рабочую массу. В зависимости от вида топлива Ар колеблется от 5 до 45%;
  • Qri — минимальное количество теплоты, выделяемое при сгорании. Данный параметр зависит от вида топлива и изменяется в пределах от 2500 до 5400 ккал/кг.

Исходя из вышеприведенных параметров, q6 колеблется в пределах от 0,1 до 2,3%.

Потери q5 зависят от номинальной производительности котла и вырабатываемой мощности. Для современных отопительных котлов малой мощности, которые применяются для обогрева частных домов, потери тепла от наружного охлаждения составляют 2,5-3,5%.

Потери от механического недожога (q4) в большей степени зависят от устройства самого котла и применяемого топлива. Теплопотери при этом составляют от 3 до 11%. Потери от химического недожога (q3) зависят от полноты смешивания горючего с поступающим воздухом. В обычных условиях такие потери равняются 0,5-1%.

http://youtu.be/HwwsipMpddk

Основной вид теплопотерь (q2), связанный с температурой уходящий газов, зависит от используемого топлива, температуры уходящих продуктов горения, организации процесса сгорания и особенностей конструкции оборудования. Для достижения нормы теплового расчета в 150°С минимальная рекомендованная температура уходящих газов при сжигании угля должна равняться 280°С. Потери тепла при этом составляют 9-22%.

Параметры оптимальной нагрузки обеспечивают высокую производительность отопительной системы.

Суммируя все потери, получаем максимальный коэффициент, который может быть получен в современном отопительном котле, равный 100-(9+0,5+3+2,5+0,1)=84,9%. Достижение подобного показателя может быть только при грамотном монтаже теплового оборудования, наладке высшей эффективности в зависимости от окружающих условий и подборе оптимального топлива. Эффективность отопительной системы зависит от оптимальной нагрузки, которая рекомендована производителем. Работа устройства должна быть организована так, чтобы большую часть времени он работал в экономичном режиме нагрузки.

Основные правила эксплуатации котлов для достижения максимального КПД:

  • контроль стабильности горения и максимальной полноты сгорания;
  • контроль состояния поверхности нагрева и очистка котла;
  • расчет оптимальной тяги и давления поступающего воздуха;
  • расчет доли золы.

Правильный расчет тяги, соответствующий балансу давления поступающего воздуха и скорости исходящих газов, положительным образом сказывается на полноте сгорания. Однако чрезмерное повышение давления поступающего воздуха влияет на увеличение потерь тепла с уходящими газами. Если же, наоборот, ограничить поступающий воздух, то это приведет к недостатку кислорода, а значит и к снижению процесса горения и увеличению золообразования.

http://youtu.be/VCC5GL4aPHs

Соблюдение данных рекомендаций позволит эксплуатировать отопительный котел в оптимальном режиме с максимальным КПД, что снизит затраты на отопление. Тепла вашему дому!

Самые популярные статьи блога за неделю
  • Проводим отопление в деревянном доме
  • Схемы отопления дома
  • Как к системе отопления подключить газовый котел
  • Как правильно перенести радиатор отопления?
  • Выбираем электрический бойлер — что нужно учитывать
  • Как выбрать теплоноситель для систем отопления
  • Технология утепления деревянного дома

Вывод продуктов горения

Последние внедренные способы экономии касаются этого пункта. Логика решения – если на выходе из дымохода температура продуктов сгорания была 200-250 °С, то почему не использовать их для подогрева теплоносителя? Для этого на пути отработанных газов устанавливают дополнительные теплообменники из стали или чугуна (с большой инерцией нагревания).

Дополнительно идет работа по извлечению теплоты из испаренной воды, полученной в результате реакции горения – это делают «конденсационные» котлы, которые ставят рекорды в плане КПД – температура выбрасываемых газов около 50 °С, а количество используемой по назначению теплоты достигает 98%.

Как повысить кпд котла кчм на газе

fbvk
  • Игры
  • Обогреватели
    • Тепловые пушки
    • Пленочный обогреватель — плюсы и минусы
    • Учимся делать теплый плинтус
    • Современные системы отопления
    • Бак для горячей воды — мечта домоседа
    • Всё об обогревателях
    • Энергосберегающие обогреватели
    • Газовые
    • Масляные обогреватели
    • Инфракрасные
    • Конвекторы
  • Камины
    • О каминах
    • Применение камина для обогрева
    • Электрические камины с реалистичным видом
    • Дровяной камин в квартире?
    • Гостиная с камином
    • Декоративный камин
    • Искусственный камин
    • Что выбрать — камин или печь камин?
  • Электрообогрев
    • Теплые полы в доме — все за и против
    • Греющий кабель — особенности использования для защиты водопровода
    • Обогреватель зеркала
    • Защита от плесени
    • Электрический теплый пол
    • Теплолюкс Standart
    • Теплоскат
    • Теплодор
    • Тепловод
    • Система электрообогрева грунта
    • Трубы гофрированные
    • Полотенцесушители электрические
    • Терморегуляторы
  • Водяной обогрев
    • Водяной обогрев пола в загородном доме
  • Кондиционирование
    • Промышленные кондиционеры
    • Промышленные кондиционеры
  • Для коттеджа
  • Карта сайта
  • Контакты
  • Игры
  • Обогреватели
    • Тепловые пушки
    • Пленочный обогреватель — плюсы и минусы
    • Учимся делать теплый плинтус
    • Современные системы отопления
    • Бак для горячей воды — мечта домоседа
    • Всё об обогревателях
    • Энергосберегающие обогреватели
    • Газовые
    • Масляные обогреватели
    • Инфракрасные
    • Конвекторы
  • Камины
    • О каминах
    • Применение камина для обогрева
    • Электрические камины с реалистичным видом
    • Дровяной камин в квартире?
    • Гостиная с камином
    • Декоративный камин
    • Искусственный камин
    • Что выбрать — камин или печь камин?
  • Электрообогрев
    • Теплые полы в доме — все за и против
    • Греющий кабель — особенности использования для защиты водопровода
    • Обогреватель зеркала
    • Защита от плесени
    • Электрический теплый пол
    • Теплолюкс Standart
    • Теплоскат
    • Теплодор
    • Тепловод
    • Система электрообогрева грунта
    • Трубы гофрированные
    • Полотенцесушители электрические
    • Терморегуляторы

Как увеличить КПД котла?

Обладатели отопительных котлов, изучившие документацию, наверняка, горды теми показателями коэффициента полезного действия, которые они там обнаружили. А числа эти внушительные — никак не менее 85%, а то и все 95. Однако при этом надо учитывать, что достижение этих показателей возможно только при строгом соблюдении нескольких правил работы котла. Их мы и рассмотрим в этой статье.

Прежде, чем приступить к изложению основной темы, надо коротко остановиться на тех причинах, которые и играют эту важную роль. На величину КПД в первую и основную очередь влияют: соответствие типа топки сжигаемому топливу, правильные технические настройки котла, нагрузка и организация процесса сжигания топлива, качество топливо.

Тепло, вырабатываемое в котле, тратится на разные нужды, в том числе, и на потери, поскольку работа котла происходит не в замкнутой системе. Основное количество вырабатываемой теплоты тратится на нагрев теплоносителя в системе отопления. Остальная часть — это потери тепла. Потерянное тепло уходит вместе с отработанными газами и не полностью сгоревшим топливом. Плюс потери тепла, рассеиваемого в окружающую среду.

Тепло, которое теряется вместе с отработанными газами, можно сократить, если уменьшить объемы воздуха, проходящего через горелку. Ограничение воздуха позволяет снизить потери тепла, выходящего через дымовую трубу. Для этого используются специальные приспособления — ограничители тяги. Он поддерживает постоянным давление на выходе дымовых газов из котла. Работает в автоматическом режиме и не требует электричества. Данные устройства вносят свой немалый вклад в увеличение КПД котла и, соответственно, в экономию денег, затрачиваемых на отопление.

Есть и другие способы уменьшить потери тепла с выходящими газами. Будет полезно держать жаровые трубы и трубы с теплоносителем в чистоте и следить, чтобы они не были забиты сажей и накипью соответственно. Для увеличения теплообмена между горячими дымовыми газами внутри котла и теплоносителем полезно использовать турбулизаторы, предлагаемые производителями.

Для твердотопливных котлов свойственен такой факт, как неполное сгорание топлива. И здесь весь вопрос в его качестве. Если используется, например, уголь с высоким выходом золы, то зашлаковывание им еще несгоревшего топлива будет мешать процессу горения. Поэтому, чтобы этого избежать  нужно приобретать только качественное топливо с низким выходом золы. Несмотря на первичные значительные затраты, это, тем не менее, в конечном счете обернется немалой экономией.

Приобретать котел необходимо только в специализированных торговых заведениях, которые могут предоставить услугу регулировки котла газоанализатором. Этот процесс правильно настроит котел и отрегулирует объем воздуха, необходимый для нормальной и эффективной работы котла.

Все эти мероприятия в комплексе позволят увеличить КПД котельного оборудования и снизить затраты на отопление.



ОСНОВЫ СГОРАНИЯ И ТЕПЛОВЫХ ПОТЕР

ПРОЦЕССЫ СГОРАНИЯ был, есть и будет в ближайшем будущем основным генератором энергии в нашей цивилизации, которая сжигает ископаемое топливо с постоянно увеличивающейся скоростью. Эти процессы необходимо хорошо контролировать во имя окружающей среды и устойчивости цивилизации.

Принципы сжигания являются общими для нагревателей, котлов и других форм промышленного сжигания, например в печах и печах.В этом смысле термин «бойлер» взаимозаменяем с «нагревателем» по всему тексту (если не указано иное).

Обычные виды топлива состоят в основном из двух элементов: углерода и водорода. Во время горения они соединяются с кислородом, выделяя тепло. Ценность топлива определяется содержанием углерода и водорода. Неископаемое топливо, такое как биомасса и спирт, также содержит кислород в своей молекулярной структуре.

В идеале сгорание разрушает молекулярную структуру топлива; углерод окисляется до диоксида углерода (CO 2 ), а водород - до водяного пара (H 2 O).Но незавершенный процесс создает нежелательные и опасные продукты. Для обеспечения полного сгорания даже современное оборудование с множеством функций должно работать с избытком воздуха. То есть через горелку проходит больше воздуха (содержащий около 21 процента кислорода по объему), чем требуется с химической точки зрения для полного сгорания. Этот избыток воздуха ускоряет смешивание топлива и воздуха.

С одной стороны, этот процесс гарантирует, что почти все топливо получит кислород, необходимый для сгорания, прежде чем он охладится ниже температур сгорания за счет контакта с поверхностями теплообмена.Это также предотвращает взрыв топлива, которое не полностью сгорело в котле.

С другой стороны, избыток воздуха тратит энергию на перенос тепла вверх по стеку. Между эффективностью сгорания и безопасностью существует тонкая грань, обеспечивающая подачу как можно меньшего количества избыточного воздуха в горелку.

Владельцы и операторы котлов захотят узнать, эффективны ли их операции. Поскольку цель состоит в повышении энергоэффективности котлов, может быть полезно проанализировать причины потерь тепла при работе котлов.

ПОТЕРИ ТЕПЛА в котле хорошо описаны Американским обществом инженеров-механиков (ASME) в его строгом коде проверки мощности PTC4.1 (1973). Код испытаний применим к любому типу используемого топлива. Однако большинство котлов и обогревателей в Канаде возгорается из-за природного газа или мазута. В таких системах многие потери, перечисленные в коде, не применяются. А другие системы достаточно малы, чтобы их потери можно было отнести к категории «неучтенных», для которой можно принять значение. В упрощенном методе количественной оценки КПД котла используется это уравнение:

КПД (E)% = (Выход ÷ Вход) X 100, где: Выход = Вход - Потери

или

КПД (E)% = 100 - потери, где потери можно рассчитать в соответствии с кодом проверки мощности ASME.

Поскольку в этом коде используются британские единицы измерения, необходимо преобразовать температуру в градусы Фаренгейта (ºF), а единицы нагрева - в британские тепловые единицы на фунт (БТЕ / фунт), что можно сделать с помощью следующих формул преобразования:

ºF = (1,8 X ºC) + 32
БТЕ / фунт. = 0,4299 X кДж / кг

Следующие четыре основных типа потерь энергии относятся к системам природного газа и мазута.

Потери сухих дымовых газов (LDG)

Тепло теряется в «сухих» продуктах сгорания, которые несут только физическое тепло, поскольку не происходит изменения состояния.Это диоксид углерода (CO 2 ), оксид углерода (CO), кислород (O 2 ), азот (N 2 ) и диоксид серы (SO 2 ). Концентрации SO 2 и CO обычно находятся в диапазоне миллионных долей (ppm), поэтому с точки зрения потерь тепла ими можно пренебречь. Рассчитайте потери сухого дымового газа (LDG) по следующей формуле:

LDG = [24 x DG x (FGT - CAT)] ÷ HHV, где

DG (фунт / фунт топлива) = (11CO 2 + 😯 2 + 7N 2 ) x (C + 0.375S) ÷ 3CO 2
FGT = температура дымовых газов, ºF
CAT = температура воздуха для горения, ºF
HHV = более высокая теплотворная способность топлива, БТЕ / фунт.
CO 2 и O 2 = объемные проценты в дымовых газах
N 2 = 100 - CO 2 - O 2
C и S = ​​массовая доля в анализе топлива

Сведение к минимуму избытка воздуха снижает потери сухих дымовых газов.

Потери из-за влаги при сгорании водорода (LH)

Водородный компонент топлива покидает котел в виде водяного пара, забирая с собой энтальпию - или теплосодержание - в соответствии с условиями температуры и давления.Пар - это пар с очень низким давлением, но с высокой температурой дымовой трубы. Большая часть его энтальпии находится в тепле испарения. Значительные потери составляют около 11 процентов для природного газа и 7 процентов для мазута. Этот убыток (LH) можно рассчитать следующим образом:

LH (%) = [900 x H 2 x (hg - hf)] ÷ HHV, где

H 2 = массовая доля водорода в анализе топлива
hg = 1055 + (0,467 x FGT), БТЕ / фунт.
hf = CAT - 32, БТЕ / фунт.

Где hg - энтальпия водяного пара при 1 фунтах на квадратный дюйм манометра и температуре дымовых газов (FGT), а hf - энтальпия воды при температуре воздуха для горения (CAT).

Только конденсационный теплообменник значительно снизит эти потери.

Таблица 1. Прямой метод расчета КПД котла

  1. Измерьте расход пара в кг (или фунтах) за заданный период, например один час. Используйте показания парового интегратора, если таковые имеются, и скорректируйте давление калибровки сопла. В качестве альтернативы используйте интегратор питательной воды, если таковой имеется, который в большинстве случаев не требует корректировки давления.
  2. Измерьте расход топлива за тот же период.Используйте газовый или масляный интегратор или определите массу используемого твердого топлива.
  3. Преобразование расхода пара, расхода питательной воды и расхода топлива в идентичные единицы энергии, например БТЕ / фунт или кДж / кг.
  4. Рассчитайте КПД, используя следующее уравнение: КПД = 100 x (энергия пара - энергия питательной воды) ÷ энергия топлива

Потери из-за излучения и конвекции (LR)

Эта потеря происходит от внешних поверхностей работающего котла. Для любого котла при рабочей температуре потери постоянны.Выраженные в процентах от тепловой мощности котла, потери увеличиваются по мере уменьшения мощности котла. Следовательно, работа котла с полной нагрузкой снижает процент потерь. Поскольку площадь поверхности котла связана с его объемом, относительные потери ниже для большего котла и выше для меньшего. Вместо сложных расчетов определите потери на излучение и конвекцию, используя стандартную диаграмму, доступную в Американской ассоциации производителей котлов (ABMA).

Неучтенные убытки (LUA)

По причинам, указанным ранее, используйте предполагаемое значение потерь 0.1 процент для котельных систем, работающих на природном газе, и 0,2 процента для систем, работающих на жидком топливе.

Затем рассчитайте КПД следующим образом:

КПД (E)% = 100 – LDG – LH – LR – LUA, где

LDG = потери сухого дымового газа
LH = влажность от потери водорода
LR = потери радиации и конвекции
LUA = неучтенные потери

Начните программу управления энергопотреблением котельной с оценки текущего КПД котла. Затем регулярно контролируйте производительность котла, чтобы оценить эффект от принятых мер по энергосбережению и установить цели по улучшению.

Самый простой способ рассчитать эффективность преобразования топлива в пар - это прямой метод расчета (см. Таблицу 1) с использованием данных о производстве пара и расходе топлива из журналов эксплуатации. Однако этот метод может быть не таким точным, как косвенный метод, из-за ошибок в измерении расхода топлива и расхода пара.

Предыдущая страница | Содержание | Следующая страница

Повышение эффективности котла, работающего на природном газе, путем улавливания отходов энергии из дымовых газов

% PDF-1.6 % 69 0 объект > endobj 68 0 объект > поток 2009-07-13T13: 56: 12-05: 002009-07-13T13: 53: 58-05: 002009-07-13T13: 56: 12-05: 00 Дистиллятор Acrobat 8.1.0 (Windows) / pdf

  • Повышение эффективности котлов, работающих на природном газе, за счет улавливания отходов энергии из дымовых газов
  • uuid: f65fae52-8d14-4db3-b2c2-c9b8a021a8a7uuid: 42b7b3c6-34e8-47e5-821e-9490a1962d1f конечный поток endobj 145 0 объект > / Кодировка >>>>> endobj 44 0 объект > endobj 8 0 объект > endobj 45 0 объект > endobj 41 0 объект > / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >> endobj 46 0 объект > / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >> endobj 294 0 объект > поток HW ێ 8} 򢭈 k ߒ tvf $ Hz @ Klv: _ԭ4Ӵ, NU: | u {OW / no! U2E & S? '6 ^ ~ xqyn> dA! UZ̽t% 4? O4 ^ t'ntox ۪'! O}) җS {-> fmS ݅ XEJ ? KQYMU6Gѻx! `WQi (, ֔ Vd ^% 6 ו E" d 9t_OmRm ݋ & T3, MdSȁˠ ݙ | v \ ~ XDt) yL "N3f_p ^ Ȇ? = ? LEAhCSI = {xY \, ~ _'yC + ($ Qnzngj $; NUcd! V '} q! 2 ݆) G ٔ' $) 7 C + ^ [rv`e2 lw ч-дж V & t'3Na49 | z2: FEx! 'Ii8bnx? _ϓ7' ޢ BD ^ 5% xF? _ {

    ! WQA] & bk.(ɥ'A-QbLQ1? kEԏ ~ ( gB (2! ܐ & s ~ œe68 xD %% u9 + @> ~ / BV 2PS # & YWs ~: {m7 7 / Ga8'Ĵ {oa%) ~ B2g6lEd $ dDO0- צ ګ) + Q | e

    Повышение эффективности котла и потери тепла в котле | Thermodyne

    Перейти к содержанию

    Главное меню

    • Домой
    • О нас Переключить меню
      • Обращение генерального директора
      • Видение
      • Наш путь
      • Наши ценности
      • Политика качества
    • Продукты Переключатель меню
      • Галерея продуктов
      • Внутренние технологические котлы
      • Переключатель меню
        • Газовые и газовые котлы 9011 Установленные 9011 Топливные котлы 901 901 Питательные котлы
        • Комбинированные котлы
        • Комбинированные котлы Ultra | Комбинированный котел (модель Ultra)
        • Однопроходный котел
        • Электродные котлы
        • Водотрубные змеевиковые котлы
      • Переключатель меню
        • Сосуды под давлением Переключатель меню
          • Резервуары деаэратора

            08
          • Резервуары деаэратора
          • 8
          • Подогреватели
          • PCRM
          • Вентиляторы и нагнетатели
          • Промышленная дымовая труба
          • PRS
          • Сборка конденсатоотводчика
          • Скруббер для влажной уборки
        • Котел на биомассе
        • Instatherm Fluid 901 901 901 9011 901 9011 901 901 901 901 901 9011 901 ServicesMenu Toggle
          • Project Work Solution
          • Hire Boiler Consultant
        • ClientsMenu Toggle
          • Industries We Serve
        • Tools & InfoMenu Toggle
          • Калькуляторы
          • Технические данные
          • og
          • ContactMenu Toggle
            • Карьера
            • Регистрация партнера
            • FAQ
          • Запрос

            Запрос
          Главная »Блог о котле» Паровой котел » Что такое КПД котла? Формула расчета КПД котла и объяснение улучшения Паровой котел

          Содержание

          • Введение в КПД котла
          • Определение КПД котла
          • Формула расчета КПД котла и КПД котла
          • КПД парового котла
          • КПД и производительность котла 9011 Потери
            • Тепловые потери из-за несгоревшего углерода
            • Потери сухого дымового газа
            • Тепловые потери из-за влаги в топливе
            • Тепловые потери из-за излучения и конвекции

          Повышение эффективности газового котла за счет утилизации отработанной энергии Дымовой газ

          Как понять испаритель

          РАЗДЕЛ 5 КОММЕРЧЕСКИЙ ХОЛОДИЛЬНЫЙ БЛОК 21 ИСПАРИТЕЛИ И УСТАНОВКА ХОЛОДИЛЬНОЙ СИСТЕМЫ ЦЕЛИ После изучения этого блока читатель должен уметь определять высокотемпературное, средне- и низкотемпературное охлаждение.

          Дополнительная информация

          КОНТРОЛЬ УРОВНЯ КОТЛА И TDS

          IGEMA BOILER LEVEL & TDS CONTROLS IGEMA предлагает продукцию для контроля уровня бойлера и TDS высочайшего стандарта качества, сертифицированную по ISO 9001. Продукция IGEMA производится в Германии и производится в соответствии с требованиями

          . Дополнительная информация

          Мастерская по эффективности котла

          Семинар по эффективности котлов 30 мая 2013 г. Представители: Aqeel Zaidi, P.Eng., CEM, CMVP Energy Solutions Manager. Вопросы и дальнейшие действия следует направлять по адресу: [email protected] 416.495.6531 Безопасность

          Дополнительная информация

          РУКОВОДСТВО ПО ПРОДУКТУ ЭКОНОМИЗАТОРА FLASH TANK

          РУКОВОДСТВО ПО ПРОДУКТУ ЭКОНОМИЗАТОРА ВСПОМОГАТЕЛЬНОГО БАКА Обзор Промежуточный резервуар используется для рекуперации энергии продувки в виде пара мгновенного испарения и продувки. Это можно использовать только с деаэратором или другим устройством под давлением.

          Дополнительная информация

          Основы осушения бассейна

          Авторское право 2009 Wescor.Все права защищены. Разрешено воспроизведение только для личного и образовательного использования. Когда затраты на электроэнергию были низкими, многие владельцы бассейнов при выборе

          учитывали только первую стоимость. Дополнительная информация

          КПД конденсационного котла

          Эффективность конденсационного котла Дата: 17 июля 2012 г. ДАННЫЙ РЕДАКТОР ДОН Л Е О НА РОДИ ЛЕ О Н А Р Д И И НС. HV AC T RAI N I N G&C ON SU LT IN G Концепции 1 Текущее состояние развития конструкции котлов 2

          Дополнительная информация

          Описание термических окислителей

          Описание термических окислителей NESTEC, Inc.- поставщик оборудования с полным спектром услуг, специализирующийся на решениях проблем с выбросами промышленных предприятий. Преимуществом сотрудничества с NESTEC, Inc. является то, что мы приносим более 25 лет

          Дополнительная информация

          Системы ОВКВ с охлажденной водой

          Системы HVAC с охлажденной водой Рон Прагер, Brinco Mechanical Services, Inc. Типы систем на водной основе: Существует три типа систем HVAC, которые используют воду в качестве теплоносителя. Первая система,

          Дополнительная информация

          Энергосберегающие котлы

          Информационный бюллетень по энергосбережению Котлы Превратите насущную проблему в реальную экономию энергии Вам нужен котел для обогрева помещений и обеспечения горячей водой или для выработки пара для использования в промышленных процессах.К сожалению,

          Дополнительная информация

          ВАКУУМНЫЕ ХОЛОДИЛЬНЫЕ СИСТЕМЫ

          ВАКУУМНЫЕ ХОЛОДИЛЬНЫЕ СИСТЕМЫ CHILL VACTOR CHILL-VACTOR Croll-Reynolds - это чиллер, в котором используется процесс испарения пара. У воды есть зависимость давления от температуры, которая является ее точкой кипения. Если его

          Дополнительная информация

          План презентации. Задний план

          Введение ENVIRONMENTAL SYSTEMS, INC.Инновационные решения по контролю загрязнения воздуха Технологии борьбы с загрязнением воздуха для нефтегазоперерабатывающей промышленности. Джефф Кудронович / Заявка

          Дополнительная информация

          Проект теплового насоса морской воды

          Проект теплового насоса для морской воды Центр морской жизни на Аляске, Сьюард, штат AK Докладчик: Энди Бейкер, ЧП, YourCleanEnergy LLC Также присутствует Операционный менеджер ASLC: Даррил Шефермейер Конференция ACEP по сельской энергии

          Дополнительная информация

          Энергоэффективность в паровых системах

          Энергоэффективность в паровых системах. Основы энергоэффективности: вводный семинар. Апрель 2008 г. Джон С.Рашко, канд. Массачусетский офис технической помощи www.mass.gov/envir/ota (617) 626-1093

          Дополнительная информация

          ГАЗОВОЕ ОТОПЛЕНИЕ КОММЕРЧЕСКИХ ПОМЕЩЕНИЙ

          ОФИСЫ ПО ЭНЕРГОЭФФЕКТИВНОСТИ ГАЗОВОЕ ОТОПЛЕНИЕ КОММЕРЧЕСКИХ ПОМЕЩЕНИЙ www.energia.ie www.energia.ie Как правило, снижение потребления энергии на 10% или более легко достигается за счет технического обслуживания и недорогих улучшений.

          Дополнительная информация

          Я.ПАРООБРАЗОВАНИЕ, ТИПЫ КОТЛОВ

          I. ПАРООБРАБОТКА, ТИПЫ КОТЛОВ и СИСТЕМЫ КОТЕЛЬНЫХ УСТАНОВОК 1 Уникальные свойства воды для парогенерации: высокая теплоемкость (удельная теплоемкость) Высокая критическая температура Идеальная среда для передачи тепла Высокая

          Дополнительная информация

          ГЛАВА 9: ВОДЯНОЙ НАГРЕВ

          Глава 9: Водяное отопление 145 ГЛАВА 9: ВОДЯНОЕ НАГРЕВАНИЕ Стоимость энергии для нагрева воды может быть такой же высокой, как и затраты на отопление для энергоэффективного дома в мягком климате.Оценка использования горячей воды

          Дополнительная информация

          Высокоэффективное отопление

          Высокоэффективное отопление Майк Пейс Старший инженер Национальные энергосистемы C&I Программы повышения эффективности Предписывающие средства управления Программируемые термостаты Energy Star Термостат, который можно запрограммировать на откат

          Дополнительная информация

          СИСТЕМЫ ГОРЯЧЕЙ ВОДЫ СОДЕРЖАНИЕ

          СИСТЕМЫ ГОРЯЧЕЙ ВОДЫ СОДЕРЖАНИЕ МЕХАНИЧЕСКИЕ СООБРАЖЕНИЯ.............................................. 3 Замечания по Кодексу .. .................................................. . 3 Рекомендации по выбору котла .............................................

          Дополнительная информация

          Глава 2.2: Котлы

          Глава 2.2: Котлы Часть I: Тип цели Вопросы и ответы 1. Минимальная вместимость любого закрытого сосуда, вырабатывающего пар, в соответствии с индийским Законом о регулировании котлов составляет.а) 2,275 литра б) 22,75 кг

          Дополнительная информация

          Обзор отопления плинтуса

          Обзор обогрева плинтуса Если вы живете в квартире, оснащенной системой обогрева плинтуса, пожалуйста, найдите время, чтобы просмотреть следующие разделы, чтобы вы могли лучше понять, как ваше отопление

          Дополнительная информация

          КОТЕЛЬНЫЕ СИСТЕМЫ MOSS WOOD

          ДЖОРДЖ К.MOSS CO., INC. ВНУТРИ НОМЕРА: WOOD WATER T U-TUBE BOILER WOOD FIREBOX BOILER WOOD HYBRID BOILER GASIFIER COM B-BUSTION SYS- TEM ПНЕВМАТИЧЕСКАЯ СИСТЕМА СГОРАНИЯ WOOD BOILER PLC CONTROLS PLC

          Дополнительная информация

          Повышение эффективности котлов с газификацией древесной биомассы

          ВЫСОКОКАЧЕСТВЕННЫЕ КОМПОНЕНТЫ

          Eco reen Line ВЫСОКОКАЧЕСТВЕННЫЕ КОМПОНЕНТЫ, отличающие серию устройств Eco reen Line 1.Лямбда-зонд выполняет функцию кислородного датчика (О) в выхлопных газах, обеспечивая постоянную диагностику

          Дополнительная информация

          НАВДУРГА МЕТАЛЛУРГИЧЕСКАЯ ПРОМЫШЛЕННОСТЬ (БХАРАТ)

          A-1) Agni MDM (Mid Day Meal) Agni MDM (Mid Day Meal) Печь с газификатором непрерывного и периодического действия, которая была разработана специально для приготовления пищи в больших количествах и которая очень часто предоставляется

          Дополнительная информация

          Руководство по настройке котла

          Руководство по настройке котла Национальные стандарты выбросов опасных загрязнителей воздуха для зон: промышленных, коммерческих и институциональных котлов Что такое переналадка котла? 40 CFR, часть 63, подраздел JJJJJJ

          Дополнительная информация

          1.3 Свойства угля

          1.3 Классификация по свойствам подразделяется на три основных типа: антрацит, битуминозный и лигнит. Однако между ними нет четкой границы, и уголь также классифицируется как

          . Дополнительная информация

          ГАЗОВОЕ ОТОПЛЕНИЕ КОММЕРЧЕСКИХ ПОМЕЩЕНИЙ

          ОФИСЫ ЭНЕРГОЭФФЕКТИВНОСТИ ГАЗОВОЕ ОТОПЛЕНИЕ КОММЕРЧЕСКИХ ПОМЕЩЕНИЙ www.energia.ie www.energia.ie Как правило, снижение потребления энергии на 10% или более легко достигается за счет технического обслуживания и недорогих улучшений.

          Дополнительная информация

          Установки для сжигания отходов

          Установки для сжигания отходов Современные технологии для улучшения окружающей среды Добро пожаловать в Hafner! Мы производим системы для рекуперации энергии из отходов и биомассы, а также для обработки опасных отходов.

          Дополнительная информация

          www.optimheat.co.uk

          Современный котел на древесных гранулах со встроенной гибкостью и дистанционным управлением пальцами КПД до 98% Широкий диапазон мощности Простое управление с сенсорной панели Дистанционное управление и обслуживание Чрезвычайно низкие выбросы

          Дополнительная информация

          Уголь в газ и уголь в жидкости

          Расположенный в Энергетическом центре в парке Дискавери, файл основных фактов CCTR по производству угля и угля в жидкости Университета Пердью №3 Брайан Х.Боуэн, Марти У. Ирвин Энергетический центр в Discovery Park Purdue University

          Дополнительная информация

          Stora Enso Fors Ltd Швеция

          АНАЛИТИЧЕСКИЙ ОТЧЕТ ЗАВОДА № 3 Совместное сжигание биомассы - оценка закупки топлива и обращения с ним на выбранных существующих установках и обмен информацией (COFIRING) - Часть 2 Stora Enso Fors Ltd, Швеция

          Дополнительная информация

          1 ОПИСАНИЕ ПРИБОРА

          1 ОПИСАНИЕ ПРИБОРА 1.1 ВВЕДЕНИЕ Чугунные котлы SF - хорошее решение нынешних энергетических проблем, так как они могут работать на твердом топливе: древесине и угле. Данная серия котлов

          Дополнительная информация

          Как построить биотерм Swebo

          SWEBO BIOTHERM - вчерашние остатки стали топливом сегодня. Аэрофотосъемка завода в Бодене. 30 ЛЕТ ОПЫТА НАГРЕВАТЬ МИР! Имея 30-летний опыт работы и уделяя особое внимание исследованиям, мы

          Дополнительная информация

          РУКОВОДСТВО ДЛЯ ОПЕРАТОРОВ КОТЛА

          СПРАВОЧНИК ДЛЯ ОПЕРАТОРОВ КОТЛА подготовлен National Industrial Fuel Efficiency Service Ltd.Graham & Trotman Впервые опубликовано в 1959 году как New Stoker's Manual и в 1969 году как The Boiler Operators Handbook This

          . Дополнительная информация

          Проблемы сажи и накипи

          Доктор Альбрехт Каупп Page 1 Проблемы сажи и накипи Проблема Сажа и накипь не только увеличивают потребление энергии, но также являются основной причиной выхода из строя трубок. Цели обучения Понимание последствий

          Дополнительная информация

          Страновой отчет, ШВЕЦИЯ

          Страновой отчет, ШВЕЦИЯ Бо Гектор 1 и Эрик Линг 2 1.Talloil AB, Klarabergsviadukten 70, D7, SE 111 64 Стокгольм, Швеция, +46 70 6570043, [email protected] 2. Sveaskog AB, 105 22 Стокгольм, Швеция, +46

          Дополнительная информация

          Описание термических окислителей

          Описание термических окислителей NESTEC, Inc. - поставщик оборудования с полным спектром услуг, специализирующийся на решениях проблем с выбросами на предприятиях. Преимуществом сотрудничества с NESTEC, Inc. является то, что мы приносим более 25 лет

          Дополнительная информация

          Энергосберегающие котлы

          Информационный бюллетень по энергосбережению Котлы Превратите насущную проблему в реальную экономию энергии Вам нужен котел для обогрева помещений и обеспечения горячей водой или для выработки пара для использования в промышленных процессах.К сожалению,

          Дополнительная информация

          Сбор дождевой воды

          Сбор дождевой воды Поскольку изменение климата стало реальностью, а не предполагаемой возможностью, спрос на водные ресурсы вырос, в то время как количество воды, доступной для снабжения, уменьшилось. Форт

          Дополнительная информация

          Процессы HVAC. Лекция 7

          Процессы HVAC Лекция 7 Цели лекции Общее понимание систем HVAC: Типовые процессы HVAC Вентиляционные установки, фанкойлы, вытяжные вентиляторы Типовые водопроводные системы Перекачивающие насосы, отстойник

          Дополнительная информация Калькулятор КПД котла

          | Самые эффективные котлы

          Насколько эффективен мой старый котел? Какие котлы самые эффективные? Насколько новый бойлер категории A снизит мои счета за отопление?

          Современные конденсационные котлы имеют КПД 92-94% ErP, также известный как рейтинг А.Котлы старше 25 лет могут иметь КПД всего 60%, G-рейтинг. Но это не так просто, как замена старого котла на новый, чтобы сократить ваши счета за топливо на 30%. Конденсационные котлы из коробки не имеют категории А. Большинство из них имеют коэффициент полезного действия на 10-25% ниже отметки А, поскольку 99% монтажников не обучены правильной настройке конденсационных котлов.

          В этом руководстве мы поможем вам рассчитать реальную потенциальную экономию энергии от нового котла и поможем вам выбрать котлы с наибольшим потенциалом эффективности.Вам понадобится компетентный установщик, чтобы собрать его дома, и мы тоже поможем вам. Вы можете внести множество изменений, чтобы значительно повысить эффективность существующей системы, не меняя котел. Мы даем вам беспристрастный совет по всем вопросам эффективности, чтобы вы могли выбрать лучшую систему отопления для вашего дома.

          Содержание

          1. Что такое КПД котла?
          2. Почему новые котлы более эффективны?
          3. Предупреждающая табличка: почему большинство новых котлов не достигают своего потенциала эффективности
          4. Роль компетентного установщика в эффективности
          5. Какой КПД у моего существующего котла
          6. Какие котлы самые эффективные?
          7. Таблицы котла (с другой предупреждающей табличкой)
          8. Калькулятор энергосбережения
          9. Что я могу сделать для повышения эффективности?

          1.Какой КПД котла?

          «Энергоэффективность» котла - это процент от общей энергии, используемой котлом для полезного обогрева. Для современного котла с КПД 94% 94% энергии, используемой котлом, идет на отопление дома, только 6% «теряется» / используется для работы. Для очень старого котла с КПД 60% только 60% энергии, используемой котлом, идет на отопление дома, а колоссальные 40% теряются.

          Котлы, как и другие бытовые приборы, имеют коэффициент полезного действия A-G.Современные котлы должны иметь рейтинг «А» и указываться в соответствующей литературе. Трудно определить рейтинг эффективности старых котлов, потому что рейтинги применяются ретроспективно.

          • A - 90% и выше
          • В - 86-90%
          • С - 82-86%
          • D - 78-82%
          • E - 74-78%
          • Ж - 70-74%
          • G - ниже 70%

          2. Почему новые котлы намного эффективнее?

          Все современные котлы являются «конденсационными» котлами.Это означает, что они могут рекуперировать тепло, которое ранее было потеряно через дымоход, для предварительного нагрева системы отопления (для технарей - это через второй теплообменник).

          Однако из коробки они не имеют рейтинга А. Тепло, которое ранее уходило через дымоход, должно течь обратно по дымоходу в теплообменник, и оно может сделать это только в том случае, если оно снова превратилось в водяной пар (отсюда и термин «конденсированный»). Если котел настроен на работу как котел без конденсации, этого не произойдет, и вся энергия все равно будет теряться наружу.

          3. Предупреждающая табличка: почему большинство новых котлов не достигают своего потенциала эффективности

          Для того, чтобы современные котлы работали с номинальной эффективностью A, они должны работать при более низких температурах. Когда котел работает в так называемом «конденсационном режиме», он производит температуру 65 градусов или меньше. Старые системы работали при 80 градусах.

          Несмотря на 15 лет эксплуатации конденсационных котлов, 99% установщиков не обучены их правильной настройке, поэтому большинство из них все еще работают при температуре 80 градусов.Если вы заменяете плохо настроенный конденсационный котел на другой плохо настроенный конденсационный котел, вы не получите никакой экономии энергии от вашего нового котла.

          Почему это происходит? 99% монтажников не прошли квалификацию по настройке конденсационных газовых котлов для работы с более высоким КПД. Это огромный провал отрасли, который обходится потребителям в 1000 фунтов стерлингов.

          NB, мы создали свой бизнес для решения этой проблемы. Вы можете получить установки с рейтингом A через наши новаторские службы поддержки Hero - чтобы узнать больше, посетите Как мы работаем.

          4. Роль грамотного установщика в эффективности

          В большинстве домов в Великобритании мы находим негабаритные, плохо сконфигурированные котлы в паре с основными средствами управления отоплением, которые включают множество «умных» средств управления, если они не говорят на том же языке, что и котел. Несмотря на стремительный рост продаж конденсационных котлов за 15 лет, в повышение квалификации монтажников в этой новой технологии не было вложено никаких средств.

          Вы можете узнать больше о нашей работе по исправлению отраслевых недостатков, которые стоили потребителям 1000 фунтов стерлингов, на нашей странице «Герои отопления».

          5. Каков КПД моего котла?

          Конденсационные котлы стали обязательными в 2005 году. Если вашему котлу меньше 15 лет, он будет иметь маркировку A-rating. Однако, поскольку подавляющее большинство конденсационных котлов все еще настроено на работу как котлы без конденсации, эффективность соответствует старым котлам, а именно:

          • Старше 25 лет: эффективность 60-70%
          • 20 лет: эффективность 75%
          • 15 лет КПД 80-85%
          • 10+ лет КПД 80-85%

          6.Какие котлы самые эффективные?

          Все котлы должны иметь класс A с проверенной на заводе-изготовителе эффективностью 92-94% (ErP) или выше. На практике это достигается редко. Котел является лишь частью системы отопления, и вся система должна работать эффективно, чтобы котел достиг 90% или более.

          Котел должен быть правильным, и установщик - тоже. Лучший бойлер настолько хорош, насколько хорош его установщик, но мы можем дать вам следующие рекомендации:

          A Котел должен иметь низкую минимальную мощность

          Все котлы работают в диапазоне, например, 3-30 кВт или 8-24 кВт.Чем ниже минимальный предел диапазона, тем эффективнее котел может работать круглый год. Все котлы, представленные на этой странице, имеют низкую минимальную мощность

          Котел должен иметь правильный размер

          Большинству домов в Великобритании требуется всего 6-8 кВт в очень холодный день, за исключением остальной части года, но большинство котлов намного больше. Важно, чтобы установщик снизил максимальную мощность котла.

          C Котел должен быть сопряжен с регулятором компенсации

          Современные котлы могут изменять свою мощность вверх и вниз, чтобы соответствовать изменяющимся температурам, что очень эффективно, но только в сочетании с контроллером, говорящим на том же языке.Либо используйте собственный регулятор компенсации производителя, либо выберите котел и регулятор, которые используют язык OpenTherm.

          D Котел должен устанавливать квалифицированный специалист по установке

          Сделай это неправильно, и все остальное рухнет. Это наиболее сложный аспект, поскольку 99% монтажников не обучены правильной настройке конденсационных котлов.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
