Утепленная шведская плита (УШП) распространенный в регионах с холодным климатом тип фундамента. На нем строят преимущественно 1-2 этажные здания без свай, которые дают небольшую нагрузку на основание. УШП лучше всего сочетается с легкими строительными материалами: пеноблоками, профилированным брусом, допускаются кирпичные стены.

Рассчитать стоимость плиты фундамента под ключ в Санкт-Петербурге (СПб) и Ленинградской области и получить смету онлайн с учетом материалов и производством фундаментных работ по ценам 2017 года, как за квадратный метр, так и за кубический метр на нашем интернет ресурсе и воспользоваться онлайн калькулятором.

Фундамент УШП имеет "плавающую" конструкцию и дает незначительную усадку. Герметичные материалы не допускают поднятия влаги, а теплый пол предотвращает вспучивание грунта и его промерзание под постройкой. УШП идеально подходит под климатические особенности и заболоченные территории Ленинградской области и Петербурга. Фундамент целесообразен в случаях:

  • - насыщенных водой грунтов
  • - площадок со слабой несущей способностью
  • - заболоченных почв

Технология утепленной шведской плиты востребована и перспективна, так как изменения климата отбирают все больше территорий у вечной мерзлоты, превращая их в болотистую местность.

При подготовке площадки под УШП обязательно снимают рыхлый слой почвы, а разработанный котлован засыпают песком и утрамбовывают. Далее прокладывают дренаж и инженерные коммуникации, делают прослойку из гравия с цементом и гидроизоляцию. Следующие составляющие:

  • - двухслойный экструдированный пенопласт 200 мм
  • - стальная арматура толщиной от 120 мм
  • - трубы отопления системы "теплый пол", коммуникации
  • - верхний слой бетона 100 мм

Под несущими стенами наши специалисты устанавливают ребра жесткости, а затем устраивают теплоизоляцию из специального пенопласта по всему внешнему периметру.

Стоимость фундамента УШП несколько ниже, по сравнению с другими типами оснований. Профессиональная бригада рабочих "Зеленый остров" справится с возведением такого фундамента без использования тяжелой спецтехники, что влечет за собой дополнительную экономию. Помещения в здании на УШП теплые и комфортные для проживания, а сам дом надежно защищен от подтопления даже при высоком уровне грунтовых вод.

Заполните форму ниже, чтобы узнать точную стоимость теплого фундамента для вашей постройки и сроки выполнения работ.

фундамент монолитная плита или УШП?

Плитный (или монолитный) фундамент хорошо известен строителям и широко применяется многие десятилетия. А вот УШП (утепленная шведская плита) пополнила список технологий сравнительно недавно – не более 20 лет назад. Сегодня ведутся споры, какой же из этих вариантов лучше.

С этим вопросом нередко обращаются в нашу компанию, чтобы получить консультацию от профессионалов. Рассмотрим этот вопрос поподробнее.

    Содержание статьи

  1. Сравниваем плитный фундамент и УШП
  2. Как они строятся?
  3. Почему стоит выбрать нас

Сравниваем плитный фундамент и УШП

Монолитный фундамент максимально прост – он представляет собой железобетонную плиту, залитую в заранее подготовленный котлован. Простая, надежная, сравнительно дешевая и проверенная временем технология.
УШП имеет значительно более сложный состав, включающий в себя:

  1. фундамент,
  2. коммуникации (водопровод, канализация, дренаж),
  3. утеплитель,
  4. систему теплых полов.

О плюсах и минусах утепленной шведской плиты Вы можете узнать здесь

О ценах и строительстве УШП нашей компанией Вы можете узнать здесь

Разумеется, вселяться в дом, построенный на УШП, значительно легче – все коммуникации уже подведены. Утеплитель защищает почву под домом от промерзания и пучения. Теплые полы позволяют легко поддерживать в жилых помещениях оптимальную температуру. К тому же, гладкая бетонная поверхность позволяет обойтись без черновой отделки – прямо на пол можно положить паркет, ламинат или линолеум, не тратя лишних денег на дополнительный ремонт.

Казалось бы, УШП выигрывает у плитного фундамента по всем параметрам. Но если рассмотреть оба варианта более подробно, то выявится множество дополнительных факторов. Начнем с монолитного фундамента.

Значительная толщина позволяет ему выдерживать значительные нагрузки на сжатие, изгиб и растяжение, а большая площадь обеспечивает равномерное распределение нагрузки по грунту. Максимальная простота гарантирует надежность и долговечность – ломаться в ней практически нечему.

С УШП всё значительно сложнее. Начать с того, что более сложное устройство существенно повышает стоимость – в результате за фундамент придется отдать до трети бюджета всего дома. Коммуникации, вмонтированные в бетон, также являются весьма спорным решением – если прорвет канализацию или водопровод, то для ремонта придется разбирать часть фундамента, что доставит немало хлопот. К тому же, УШП обычно имеет значительно меньшую толщину, что сказывается на несущей способности и прочности.

Поэтому выбрать подходящее основание для дома не всегда бывает легко – заказчик должен сам решить, какие факторы являются для него наиболее важными – экономия и надежность или комфорт.

Как они строятся?

Строительство монолитного фундамента максимально упрощено. Подготавливается котлован, собирается опалубка, засыпается песочная подушка, поверх которой укладывается арматурный каркас, и заливается бетон. Вот и все – спустя несколько недель можно приступать к строительству. УШП имеет гораздо более сложную схему строительства:

  1. Укладка песочной подушки толщиной в 10 сантиметров и более;
  2. Установка пенополистирола – специального листового утеплителя, похожего на пенопласт, но гораздо более плотного и крепкого;
  3. Монтаж отмостки, представляющей собой дополнительный теплоизолятор, защищающий почву под домом от промерзания;
  4. Укладка коммуникаций;
  5. Сборка арматурного каркаса;
  6. Установка теплых полов – электрических или водяных;
  7. Заливка бетонной стяжки, выполняющей функцию черновых полов на первом этаже.

Как видите – процесс монтажа довольно сложен, поэтому лучше будет доверить работу настоящим профессионалам, способным выполнить все строго по выверенной технологии.

Получить бесплатную консультацию инженера

Почему стоит выбрать нас

Сотни клиентов, которым нужно построить фундамент в Санкт-Петербурге, предпочитают довериться СК Гарант.

Мы известны на рынке услуг много лет и обладаем безупречной репутацией. Чтобы заработать её, компания безупречно выполнила сотни заказов различной сложности. Разумеется, мы не станем рисковать своей репутацией, выполняя некачественно хоть один заказ.

Самые сложные проекты могут быть просчитаны опытными проектировщиками и воплощены в жизнь профессиональными монтажниками под присмотром технологов. Ну а политика демократичных цен делает сотрудничество с нами не только приятным и надежным, но и максимально выгодным.

Понравилась статья? Поделитесь в соцсетях

УШП фундамент технология - инновационное решение для энергоэффективных домов

Настоящая публикация будет посвящена технологии создания фундамента УШП. Под этой аббревиатурой скрывается название «утепленная шведская плита» – одна из относительных новинок в практике российского частного строительства. Подобные фундаменты отлично вписываются в современную тенденцию максимального энергосбережения, за которой, безусловно, будущее всей строительной отрасли.

УШП фундамент технология

Утепленные шведские плиты еще не получили значительного распространения в наших краях, но, по всей видимости, в большей степени просто из-за недостаточности информации о них. Тем не менее, многие строительные компании уже взяли эту технологию на вооружение и применяют в самых разных регионах страны. Несмотря на некоторые различия в нюансах исполнения, общий принцип выдерживается единый – это термоизолированная монолитная железобетонная плита с уже проложенными в ее толще инженерными коммуникациями и системой водяного подогрева пола первого этажа.

Следует сразу сказать, что данную публикацию все же не стоит рассматривать в качестве инструкции для самостоятельного возведения такой плиты.

Этот этап строительства обязательно должен базироваться на профессиональных инженерных расчетах, а его исполнение требует применения специальной техники, то есть и соответствующей квалификации мастеров. Поэтому УШП фундамент технология будет дана обзорно, чтобы у читателя смогло сформироваться ясное представление о ней, а также о достоинствах и недостатках подобного основания для собственного дома.

Для чего необходим фундамент по типу утепленной шведской плиты

Тот, кто следит за новинками научно-технического прогресса, может видеть картину, что практически во всех сферах деятельности человечества наблюдается стремление максимально снизить зависимость от невозобновляемых источников энергии – твердого топлива, нефти и природного газа. Вплотную коснулась эта тенденция и строительной отрасли.

Уже в наше время во многих странах на законодательном уровне решается вопрос о возведении зданий со степенью энергоэффективности не ниже категории «пассивного дома». За счет особенностей своей конструкции, рационального расположения на местности, оснащённости современным инженерным оборудованием, подобные здания отличаются крайне низким потреблением внешней энергии, обеспечивая при этом комфортные условия проживания людей.

Цены на цемент

цемент

Строительство «пассивных домов» — это уже вполне обыденная практика во многих странах мира, причем, закреплённая на законодательном уровне

По существующим европейским стандартам, «пассивный дом» должен для создания оптимальных условий проживания потреблять не более 15 кВт-час на квадратный метр площади в год. Если сравнить с домами старой постройки, у которых такой показатель доходил до 300 кВт-час, и даже новыми зданиями, уже относящимися к постройкам низкого уровня потребления (60 кВт-час), то разница – более чем существенная.

Само понятие «пассивности» в данном случае подразумевает, что само здание не вырабатывает необходимой энергии для полного обеспечения жизнедеятельности. То есть основной упор делается не на насыщенность сложным оборудованием, а на планировочные решения, особенности архитектуры. Такой дом должен в максимальной степени поглощать, накапливать поступающую энергию и максимально эффективно ее использовать.

Кстати, дальнейшее развитие этой тенденции подразумевает строительство домов «нулевой энергии», то есть не нуждающихся во внешних источниках, и даже класса «энергия плюс», то есть выработанной энергией здание может даже «поделиться». Однако, вот это развитие уже в большей мере основано на применении передовых новинок высокотехнологичного инженерного оборудования. А архитектура самого здания остается примерно такая же, как и в домах «пассивного» типа.

Несложно понять, что на первый план обязательно выходят проблемы максимальной термоизоляции жилого дома, причем – всех без исключения конструкций, способных хоть в какой-то мере стать проводником холода. А одним из основных путей теплопотерь всегда является фундамент и пол первого этажа. И вот фундамент по типу УШП отлично вписывается в эту концепцию «пассивного дома» с минимальным уровнем потребления энергии.

Интересно, что понятие «шведская» – весьма условное, не отражающее истории возникновения и развития этой технологии. Первые опыты по использованию подобных фундаментов проводились еще в начале XX века, причем, даже не в Европе, а за океаном, в США. С развитием технологий производства прочных и высокоэффективных утеплительных материалов этот метод стал широко практиковаться и в Старом Свете, и на пальму первенства здесь опять же претендуют не шведы, а немцы. Скорее всего, такое название пошло оттого, что подобные фундаменты очень широко практикуются в Северной Европе, в Скандинавии и в Швеции – в частности, что неудивительно, учитывая суровость тамошнего зимнего климата. Кроме того, многие высококачественные термоизоляционные материалы, применяемые в таком типе бетонных оснований для домов, выпускаются именно в Швеции.

Впрочем, это все – «лирические отступления», и пора перейти к рассмотрению уже самой структуры этой самой «утеплённой шведской плиты».

Базовое строение «утепленной шведской плиты»

Если просмотреть множество примеров возведения УШП, то можно заметить некоторые различия в подходах. Однако, все они – не столь существенны, и базовый принцип строения этого необычного фундамента всегда сохраняется единым.

По сути, как видно и из названия, такой фундамент в большей мере относится к плитным, то есть нагрузка от здания распределяется по всей его площади. Правда, прослеживается своеобразный «симбиоз» с ленточной конструкцией – подо всеми стенами, как внешними, так и внутренними, обязательно имеются усиливающие утолщения по типу стандартной «ленты» – строители называют их ребрами жесткости.

Главная «изюминка» все же в другом – вся эта монолитная конструкция обязательно базируется на качественно утепленном основании. Мало того, сама плита исполняет активную функцию обеспечения оптимального микроклимата в помещениях, так как в ее толще вмурован контур водяного подогрева.

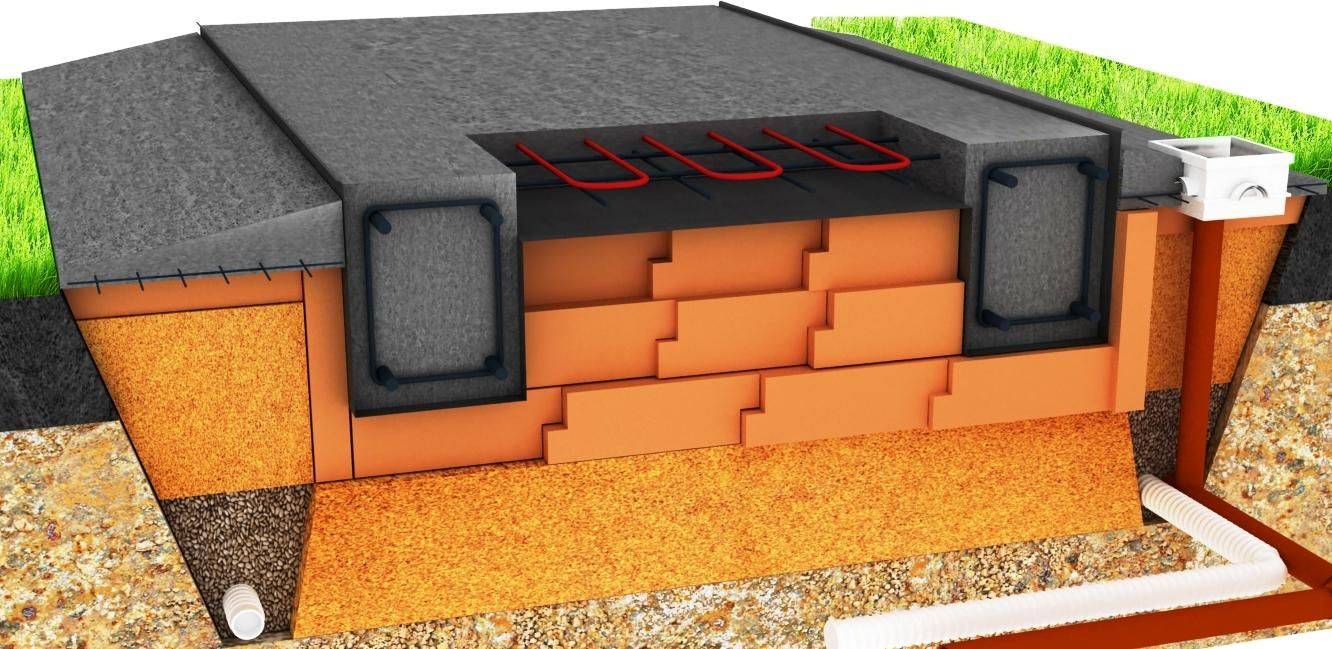

На иллюстрации ниже показан один из вариантов «утепленной» шведской плиты – по этой схеме будет проще разобраться с ее базовым устройством.

Схема, демонстрирующая принцип строения «утепленной шведской плиты»

Итак, начинаем разбираться.

Для УШП не требуется глубокого заложения. С грунта (поз. 1) снимается верхний плодородный слой, вкапывается и тщательно выравнивается котлован, глубина которого зависят от типа и состояния грунта на пятне застройки. Характерная особенность – эта выкопанная площадка под сам фундамент непременно должно распространяться и на пояс отмостков по периметру будущего дома. Утеплённые отмостки – одна из обязательных особенностей данной схемы.

Выкопанная площадка всплошную застилается слоем геотекстиля (поз. 2) – это создаст дополнительное «армирование» основания, что особо важно на сложных, не вполне устойчивых грунтах.

Еще одно обязательное условие стабильности и надежности УШП – это наличие системы кольцевого дренажа по периметру фундамента. Необходимо полностью исключить вероятность морозного пучения грунта под плитой, учитывая, что ее заложение – неглубокое, практически всегда – выше уровня промерзания. Дренажная система включает совокупность траншей, в которые уложены дренажные трубы (поз. 4), засыпанные слоем гравия (поз. 3), сходящиеся к расположенным по углам или в иных местах, в соответствии с проектом, колодцам.

Система дренажа участка – то, о чем многие просто забывают!

Легкомысленное отношение к мерам по отводу лишней влаги с участка зачастую приводит к очень печальным последствиям. Чтобы избежать этого, необходимо продумать и реализовать на практике систему дренажа. Подобная задача – весьма непростая и трудоёмкая. Но надеемся, что специальная публикация нашего портала «Как сделать дренаж участка своими руками» поможет читателю разобраться во всех тонкостях этой проблемы.

Стабильность плиты УШП обеспечивается еще и тем, что она «базируется» на мощной и очень тщательно утрамбованной «подушке» из песка и гравия (щебенки). Этот слой (поз. 5), по сути, замещает неустойчивый грунт и создает надёжное основание, не склонное к вспучиванию, проседанию и к другим деформационным явлениям. Толщина этой «подушки», а также последовательность песчаных и гравийных слоев должны определяться на этапе проектирования УШП и напрямую зависят от особенностей участка местности и от специфики планируемого к возведению на этом фундаменте здания.

Еще на этапе выкапывания котлована и создания песчаной «подушки» сразу прокладываются необходимые инженерные коммуникации. На данной иллюстрации показана канализационная труба (поз. 6) с входными патрубками в нужных точках будущего дома (поз. 7), а затем отходящая к септику, системе центральной канализации или локальным очистным сооружениям.

Надо сказать, что заранее прокладываемая система инженерных коммуникаций может не ограничиваться только канализацией. Нередко на этом же этапе работ сразу предусматривается ввод и распределение кабелей электроснабжения дома, трубы подачи воды из автономного источника и даже их разводка по будущим помещениям.

Пример «утеплённой шведской плиты», в толще которой будут скрываться все основные коммуникации – и канализация, и водопровод, и кабели электроснабжения

Следующий обязательный элемент системы – это не менее, чем 100-миллиметровый слой утеплителя – экструзивного пенополистирола повышенной прочности (поз. 8). Он может укладываться непосредственно на песчано-гравийную «подушку», либо под ним простилается еще один слой геотекстиля – лишнее армирование никогда не повредит. Таким образом, плита получает надежную сплошную защиту от проникновения холода снизу.

Но такая термоизоляция не была бы действенной, если не учитывать еще несколько важнейших нюансов. Первый из них – защита торцевой части УШП таким же слоем ЭППС (поз. 9). Для этого могут использоваться те же блоки пенополистирола, но некоторые производители выпускают специальные L-образные модули, предназначенные именно для этих целей.

Цены на геотекстиль

геотекстиль

Пенополистирольные L-модули для укладки внешнего термоизоляционного обвода «утеплённой шведской плиты»

Многие из таких модулей сразу же имеют и внешнее покрытие из стекломагнезитовых или асбестоцементных листов, которые становятся отличной основой для будущей отделки цоколя здания (поз. 10).

Следующий нюанс – безо всякого разрыва с общим термоизоляционным слоем застилается и утеплительный пояс на всю ширину будущих отмостков (поз. 11). Это – чрезвычайно важное условие: ввиду неглубокого залегания плиты нельзя оставлять никаких путей проникновения холода под нее, во избежание морозных деформаций снования. Единственное отличие от общего слоя утепления только в том, что этот пояс делается с небольшим уклоном наружу, во избежание скапливания дождевой или талой воды. А в дальнейшем хозяева вольны выполнить отмостки (поз. 12) по своему усмотрению.

Правильно выполненные отмостки – залог долговечности дома

Этот элемент конструкции здания выполняет отнюдь не только и не столько декоративную роль. Главная его задача – предотвратить деструктивные процессы по внешнему контуру фундамента строения. Какие бывают отмостки вокруг дома, и как их сделать самостоятельно – читайте в специальной публикации нашего портала.

Для того чтобы при заливке плиты не происходило утечки воды из раствора, а также для дополнительной гидроизоляции ее снизу, первый сплошной слой утепления рекомендуется застелить гидроизоляционным материалом (поз. 13). В этом качестве может выступать пленка или рубероид с «холодным» проклеиванием перехлеста соседних полос.

Далее, выкладывается очередной слой утеплителя — ЭППС (поз. 14). Но теперь его монтируют только на площади планируемых помещений дома. Таким образом, в местах расположения будущих внешних стен и внутренних перегородок формируются своеобразные «каналы» которые после заливки бетона станут теми самыми «лентами» — ребрами жесткости, на которых будет вестись возведение здания.

Толщина этого слоя утепления может различаться – от 100 до 200 и даже более миллиметров. Это зависит от нескольких факторов. Здесь имеют значение и климатические особенности региона, и необходимая толщина создаваемых ребер жесткости, которая, в свою очередь, зависит от материала возведения стен здания. Всё это определяется на стадии проектирования УШП.

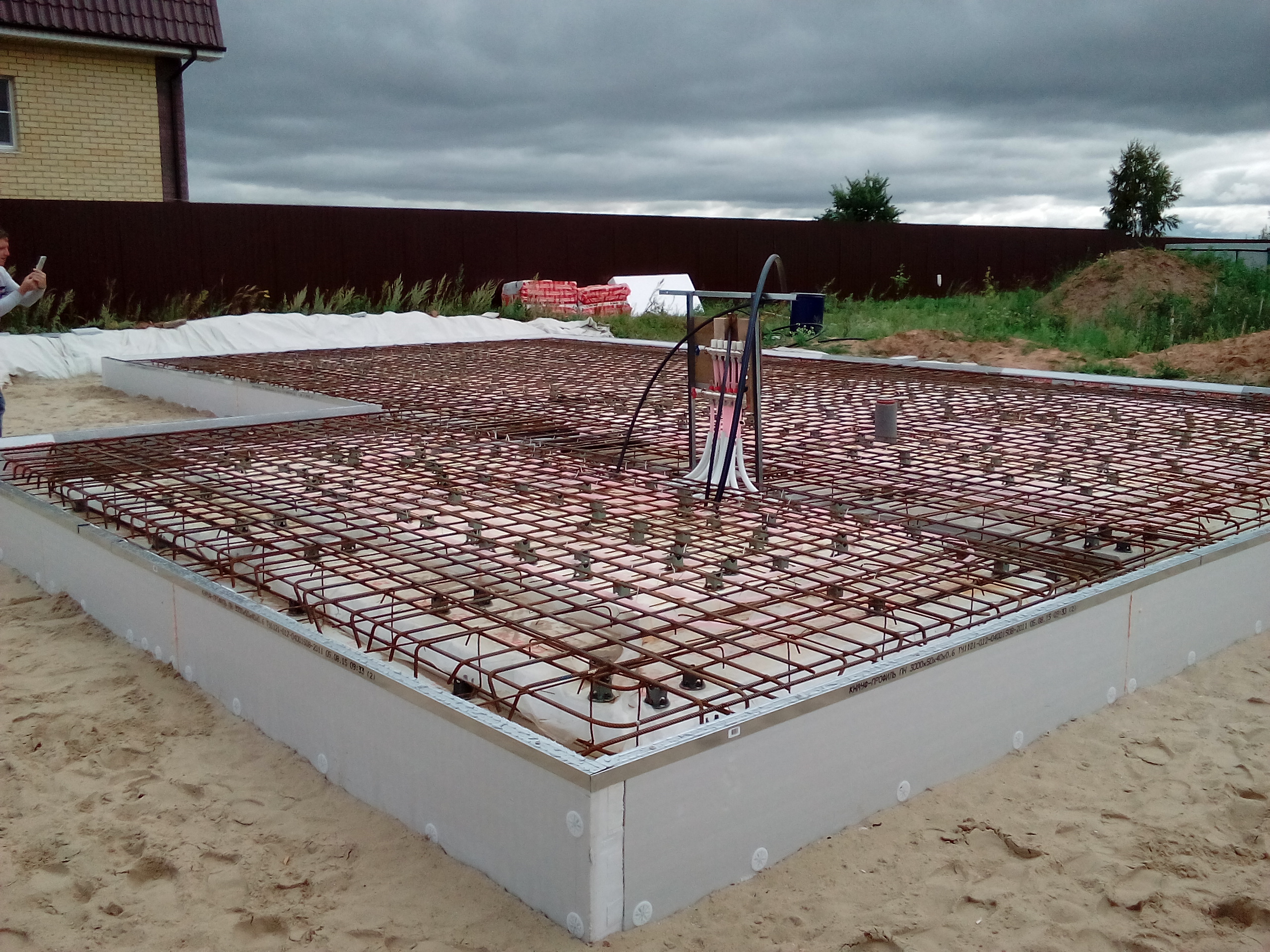

Поверх уложенного утеплителя укладывается армирующая решетка (поз. 15). А в местах расположения ребер жесткости увязывается более сложная объемная армирующая конструкция (поз. 16), сходная по строению и принципам монтажа с армирующим поясом ленточного фундамента.

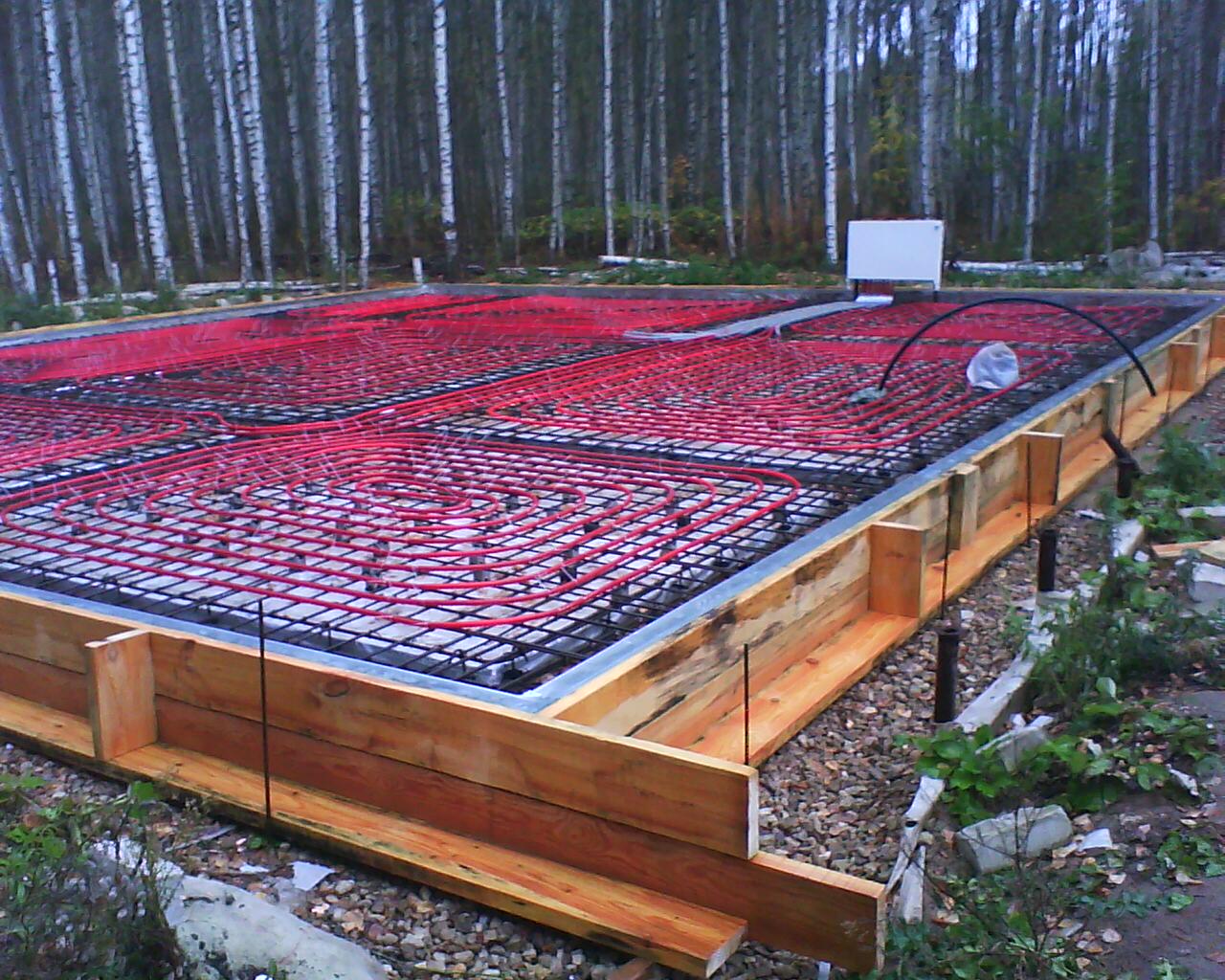

А вот теперь «изюминка» УШП – выложенная армирующая сетка становится основой для укладки контуров водяного обогрева бетонной плиты (поз. 17). Здесь, безусловно, сохраняются основные принципы монтажа теплого водяного пола, но расчетные показатели такой системы отопления все же могут отличаться от обычной. Укладка контуров проводится сразу во всех будущих помещениях первого этажа, в соответствии с разработанным проектом. Естественно, необходимо сразу, еще на этапе проектирования, определиться с местом размещения коллектора – он также должен быть установлен именно на этом этапе работ.

Коллектор водяного подогрева «утопленной шведской плиты» с подведенной к нему разводкой контуров отдельных помещений будущего дома

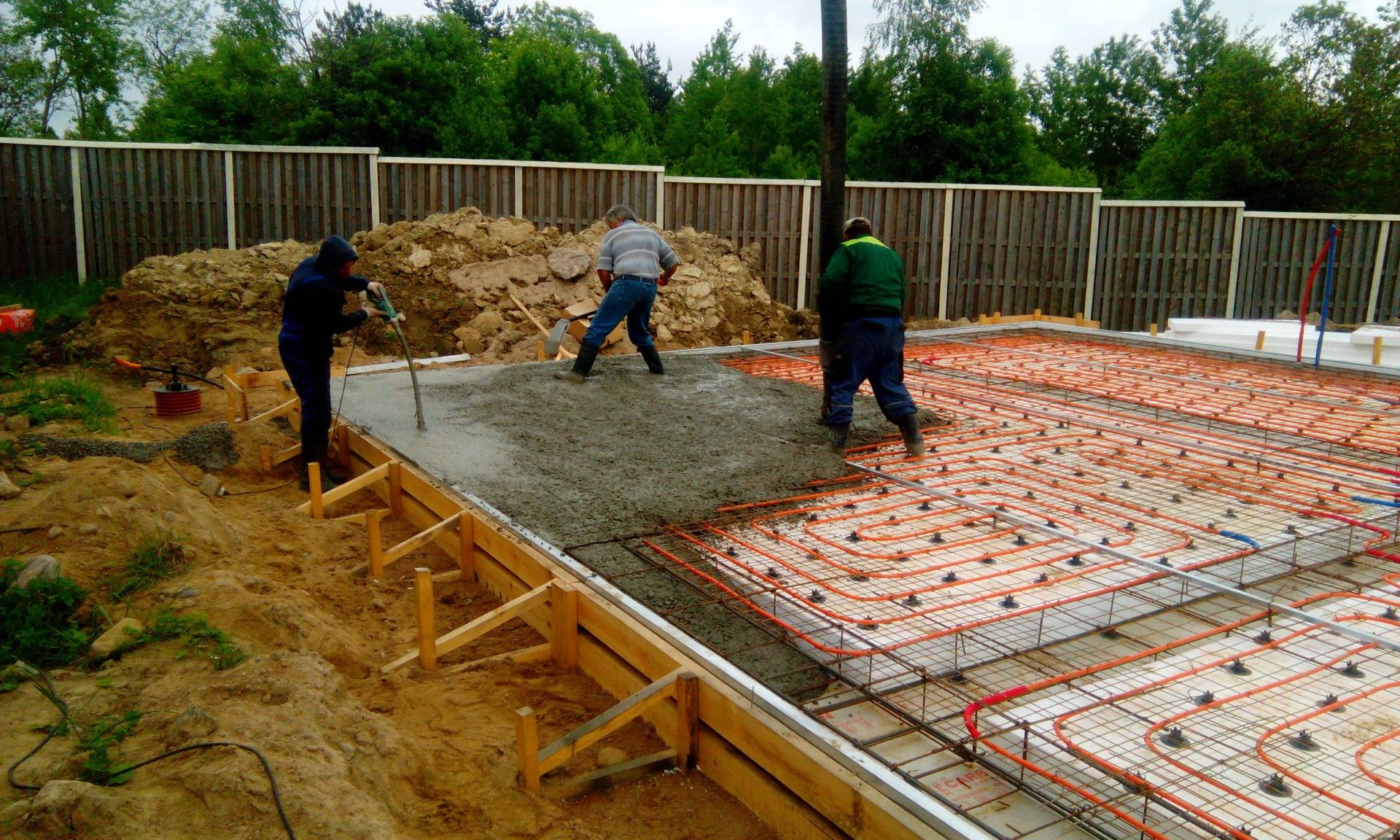

Далее, следует сама монолитная плита (поз. 18) толщиной, как правило, в 100 мм. Таким образом, при выдерживании общего уровня заливки, толщина «лент» ребер жесткости становиться от 200 до 300 мм.

При необходимой обработке поверхности залитая плита – это полностью готовое термоизолированное и подогреваемое основание для укладки практически любого типа финишного покрытия пола (поз. 19).

После полной готовности УШП можно переходить к возведению стен здания (поз. 20). Как правило, для этих целей не применяются тяжеловесные материалы – чаще используются деревянные, каркасные конструкции либо стены из легких газосиликатных блоков (как показано на иллюстрации). Наверно, излишним будет говорить, что для достижения энергоэффективности здания его внешние стены также должны иметь надежную термоизоляцию (поз. 21), которая затем скрывается той или иной внешней отделкой фасада (поз. 22).

Это была общая типовая схема 2 утепленной шведской плиты». А теперь давайте оценим все ее «pro» и «contra».

Основные достоинства и недостатки УШП

Чем привлекает «утепленная шведская плита»?

Чисто сторонников фундамента УШП – постоянно растет. Это легко объясняется целым рядом преимуществ, которые дает использование такой инновационной основы здания.

  • Конструкция УШП может быть установлена практически на любом грунте, где вообще возможно строительство. Неглубокое залегание плиты полностью компенсируется замещением грунта мощной, плотно утрамбованной песчано-гравийной подушкой, армированием слоев посыпки с помощью геотекстиля, наличием кольцевой дренажной системы и качественно утеплённых отмостков. Если проект рассчитан и составлен правильно, то вероятность проявления признаков морозного вспучивания сведено практически к нулю.

Прямое подтверждение тому – активное использование УШП в скандинавских странах, где совокупность повышенной влажности грунтов с суровыми зимними условиями делают возведение надежных фундаментов – весьма непростой задачей.

  • Мало того что надежное утепление практически исключает теплопотери через пол. Сама плита становится мощным аккумулятором тепла, получаемого от продолженных труб «теплого пола», что отлично вписывается в уже упомянутую выше концепцию «пассивного дома». Даже при достаточно длительном перерыве в работе системы отопления в помещениях здания будет поддерживаться комфортная температура. А при стабильно работающем отоплении энергозатраты сокращаются почти на треть.
УШП – отличное решение для каркасного жилого строительства, так как такие дома на обычном фундаменте не обладают необходимой теплоёмкостью.

Особую важность это имеет для каркасных домов. Такие постройки, хотя и обладают качественной термоизоляцией, все же не имеют должного уровня теплоемкости, просто в силу особенностей своей конструкции, то есть неспособны эффективно накапливать и отдавать тепло. Этот недостаток в полной мере возместит УШП.

  • Качественно выполненная «шведская плита» — это готовый пол для жилых и подсобных помещений дома, который остаётся только лишь застелить (облицевать) тем или иных финишным покрытием.
  • При полноценной постройке УШП домовладелец, помимо готового теплого пола, сразу получает системы необходимых инженерных коммуникаций, кольцевого дренажа вокруг своего дома, утепленные отмостки.

Если оценить суммарно все эти работы и по срокам выполнения, и по их общей стоимости, то налицо весьма значительная выгода. В целом возведение УШП для дома примерно в 100 квадратных метров силами опытной, слаженной бригады оценивается в 7÷10 дней. Понятно, что в такой срок просто невозможно вложиться, если создавать все указанные выше элементы конструкции здания и обеспечивающие системы по отдельности.

Что говорят о недостатках УШП?

Не лишен такой фундамент и некоторых недостатков. Впрочем, как будет далее понятно по тексту, некоторые из них можно отнести, скорее, не к «минусам», а к специфическим особенностям УШП, с некоторыми из которых придется смириться, довольствуясь за это преимуществами фундамента.

  • Первое – УШП нельзя рассматривать как «поле для экспериментов» или как объект для неквалифицированной самодеятельности. Уже сама конструкция говорит о том, что все работы должны проводиться в соответствии с заранее разработанным проектом, в котором точно, буквально до миллиметров, определены линейные параметры как самого здания, так и всех необходимых систем и коммуникаций.

Но даже и это, наверное, не главное. Самостоятельно проанализировать состояние грунта на участке, оценить состав и толщину замещающей песчано-гравийной подсыпки, спланировать толщину утепления, самой плиты и ребер жесткости, теплотехнические характеристики контуров водяного подогрева – без специальных знаний и необходимого опыта попросту невозможно. Требуется привлечение высококвалифицированных проектировщиков, да и для проведения строительно-монтажных работ лучше пригласить слаженную бригаду, имеющую соответствующий опыт работы.

  • Фундамент в любом случае получается невысоким. Так что любителям домов с высоким цоколем придётся подыскивать иное решение. Эта же причина накладывает определенные ограничения по возведению УШП на пересеченной местности, с большими уклоном участка. Создание подобной плиты на таком «пятне застройки» может привести к неоправданным завышениям общей сметы.
  • Дом на УШП не предполагает подвала или цокольного этажа – это следует учесть заранее.
  • Существуют ограничения и по самой конструкции дома, возводимого на базе УШП. Так, это чаще всего одноэтажное здание, максимум – с мансардным помещением. Для поднятия стен обычно используются лёгкие материалы – древесина или газосиликатные блоки. Широко применяются уже упомянутые каркасные конструкции. А вот для кирпичных или каменных стен такой фундамент может оказаться и слабоват – опять же, это все решатся еще на стадии всестороннего проектирования будущей постройки.
  • Все основные коммуникации и системы оказываются вмурованными в бетонную плиту. Это означает, что в случае каких-либо аварийных ситуаций доступ к проведению ремонтно-восстановительных работ будет чрезвычайно затруднен. Значит, необходимо сразу, еще при монтаже, выполнять его так качественно, и из таких надежных материалов, чтобы свести к минимуму вероятность возникновения подобных моментов.
  • Вообще, к качеству всех материалов, применяемых для УШП, предъявляются повышенные требования. Особо в этом плане необходимо отметить утеплитель – плиты экструзионнного пенополистирола. Применять абы что, только из соображений ложной экономии – совершенно не допустимо. Мало того что плитам ЭППС предстоит выдерживать весьма значительную статическую нагрузку от массы всего здания. Качественный утеплитель не должен деформироваться и уж тем более – разлагаться под действием факторов внешней среды. Есть и еще одна опасность – в пенополистироле с легкостью прогрызают ходы грызуны, что может привести к появлению участков ослабления всей УШП в целом. Поэтому рекомендуется применять специальные типы ЭППС, разработанные и выпускаемые именно для таких конструкций.

Подобные плиты выпускает ряд зарубежных производителей, но есть чем похвастать и российским. Специально для фундаментов, в том числе и для «утепленной шведской плиты» технологами компании «ТЕХНОНИКОЛЬ» разработаны пенополистирольные блоки «CARBON ECO SP».

Оптимальное решение для УШП – экструзионные пенополистирольные панели «ТЕХНОНИКОЛЬ CARBON ECO SP»

Такие утеплительные панели, за счет введения в состав микрочастиц наноуглерода (он, кстати, придает блокам характерный серебристый оттенок), получили целый ряд дополнительных достоинств. Они, без потери своих термоизоляционных качеств, способны противостоять повышенной нагрузке без деформации, и УШП, залитая поверх такого слоя гарантировано справляется с распределенным давлением, доходящим до 20 т/м². Такой утеплитель обходят стороной мыши, то есть и с этой точки зрения он полностью защищен. А четкие геометрические формы и наличие специальных соединительных ламелей предельно упрощают укладку утеплительного слоя. Материал инертен к возможным химическим воздействиям, обладает завидной долговечностью, оцениваемой не менее, чем в 50 лет, и совершенно безвреден с точки зрения экологии.

Цены на панели из пенополистирола

панели из пенополистирола

Примерная последовательность работ при возведении «утепленной шведской плиты»

По ходу публикации уже не раз говорилось, и еще раз особо подчёркивается, что УШП требует высокопрофессионального подхода как на стадии проектирования всего дома в целом, так и на этапах возведения фундамента. Поэтому размещенную ниже таблицу не стоит рассматривать как «руководство к действию». Это – всего лишь иллюстрированный обзор общей последовательности действий при строительстве такой плиты. Тем не менее, и он будет полезен, хотя бы с той точки зрения, что заинтересованный читатель получит представление, как и в каком порядке должны выполняться основные операции по созданию УШП.

ИллюстрацияКраткое описание выполняемой операции
Начинается всё, безусловно, с тщательной разметки на участке строительства.
Необходимо сразу наметить контур будущего котлована, ямы для размещения септика (если он предусмотрен проектом), траншей для прокладки инженерных коммуникаций – все в точном соответствии с разработанным проектом.
Далее, следуют землеройные работы.
Как уже говорилось, площадь котлована обычно сразу вмещает и пояс отмосток по периметру здания.
На этом этапе вполне можно привлечь тяжелую землеройную технику – хотя котлован и не настолько глубокий, но с учетом большой площади общее количество снимаемого грунта становится весьма впечатляющим.
Впрочем, ручной работы также будет предостаточно – края котлована, так или иначе, придётся «облагородить» лопатами.
После выкапывания котлована необходимо вновь провести разметку – на этот раз уже для прокладываемых труб – дренажных, канализационных и, возможно, водопроводных.
Кроме того, нередко на этой стадии сразу укладывается и силовой кабель, если предусматривается его подземная проводка.
На иллюстрации дополнительно показана еще и яма для оборудования септика.
Вот так по данному проекту будет выглядеть скрываемая плитой система инженерных коммуникаций.
Котлован выкопан.
Обратите внимание – в него уже через внешнюю траншею уже заведен силовой кабель.
Специально под трубы траншеи рыть не всегда удобно. Обычно поступают так – на дно котлована рассыпается первичный слой песка или песчано-гравийной смеси и утрамбовывается (это, безусловно, должно быть учтено при расчетах глубины снятия грунта).
После этого следует выкладка труб в соответствии с проектом. Горизонтальные патрубки труб закрываются заглушками, чтобы не допустить попадания в них песка, грунта или иного мусора.
Трубы прокладываются с необходимым для свободного движения канализационных стоков уклоном.
По такому же принципу (только без соблюдения обязательного уклона) может сразу прокладываться и водопроводная разводка по будущим помещениям дома.
На этом же этапе монтируется кольцевой поверхностный дренаж – траншеи под него простилаются геотекстиля, а затем в слое щебенки в них размещаются дренажные трубы, соединяемые с колодцами.
Вот теперь можно застелить первичную «подушку» геотекстилем – это станет своеобразным армированием подготовительного замещающего песчаного слоя.
На заднем плане иллюстрации хорошо заметен уже установленный дренажный колодец.
Продолжается создание песчаной подушки, но уже поверх геотесктильной «прокладки».
Песок равномерно распределяется вначале с помощью лопат.
Операция эта – очень трудоёмкая, но необходимая.
Постепенно слой песка скрывает все проложенные инженерные коммуникации – на виду остаются только оставленные горизонтальные патрубки и выводы кабелей.
Каждый насыпанный слой песка (или гравия) подлежит очень тщательному трамбованию.
Нечего и думать выполнять это вручную – в ход идет специальная виброплита.
Безусловно, при проведении трамбовки необходимо постоянно контролировать уровень создаваемой «подушки» и его соответствие горизонтальной плоскости.
На данной иллюстрации показано, что для песчаной насыпи была сооружена мини-опалубка по периметру котлована, которая и предотвращает рассыпание по краям, и задает верхний уровень утрамбованной засыпки.
Кроме того, видны маяки из ровных досок, которые выставлены на кольях строго по нивелиру.
Впрочем, у разных мастеров могут быть и иные методы контроля горизонтальности песчаной «подушки» и ее запланированной высоты
Вот так выглядит готовая песчаная подушка после завершения трамбовочной операции.
Хорошо показаны все выступающие оконечности инженерных коммуникаций – труб и кабелей.
Необходимо внести небольшую ремарку.
Дело в том, что в различных источниках может отличаться строение и последовательность создания этих замещающих слоев-«подушек». Выше был показан пример, когда использовался только чистый песок.
Однако, нередко «стартовым» слоем становится гравий или щебенка – это мотивируется тем, что на влажных грунтах есть необходимость сн

Устройство фундамента типа утепленная шведская плита: инструкция

Введение

Фундамент Утепленная шведская плита (УШП) представляет собой систему утепленной монолитной фундаментной плиты и сети коммуникаций: дренажную, канализационную, отопительную системы.

Объединение всех систем в один комплекс позволяет получить надежное, энергоэффективное, экономичное решение, сразу подготовленное под укладку финишного напольного покрытия.

1) Анализ грунта

Первым этапом необходимо проверить целесообразность возведения фундамента на имеющемся участке. Ведь УШП существенно экономит деньги, но только если строится на подходящем грунте.

Производится забор керна и определение глубины слоя чернозема. Если глубина плодородного слоя не превышает метра, то возводить подобный фундамент имеет смысл, так как технология предполагает замещение пучнистого слоя почвы на песок или гравий, а при больших глубинах данная процедура влетит в копеечку.

2) Подготовка проектной документации и смет

Без проекта любое строительство черевато дорогостоящими проблемами, а цена самого проекта составляет лишь маленькую долю в общей стоимости строительство, так что экономить на данном пункте не слишком разумно. Благодаря просчету смет Вы сможете реально представить, во что обойдется данный фундамент и сможете ли вы его себе позволить.

3) Рытье котлована

В большинстве случаев, для этого используют тракторную технику. Сперва на участке размечаются будущие габариты постройки. Не стоит забывать отложить дополнительные 10 см в каждом направлении на слой утеплителя фундамента. Далее необходимо прибавить ширину утепленной отмостки (от 50 до 100 см) и отметить границу с помощью тонкого слоя песка, хорошо видимого оператору экскаватора на фоне черного грунта. Глубина котлована рассчитывается в проекте на основе данных разведочного бурения, но не менее 30 см.

4) Устройство дренажной системы

Для исключения скопления воды под фундаментом по периметру котлована прокапывается углубление в 10 см, в которое укладывается дренажная труба, оборачиваемая геотекстилем и отсыпается щебень. Перфорированная гофрированная труба, расположенная под наклоном, обеспечит осушения необходимого нам пространства путем отвод грунтовых вод в дренажный колодец. Геотекстиль позволяет избежать заилевания дренажной системы.

Многие советуют использовать геотекстиль по всей площади дна котлована. Разумность этого ставится под сомнение. Опыт показывает, что при использовании исключительно песчаной подушки под фундаментом совместно с некторыми моделями геотекстиля, образовывается водонепроницаемый бассейн, которые накапливает влагу и не выпускает из себя. Так что данная ткань не только бесполезна, но и может вызвать большие проблемы в дальнейшем.

5) Устройство подушки

В котлован вместо грунта укладывается песок или щебень. Я рекомендую использовать послойную структуру: на самое дно котлована укладывается крупный щебень фракции 40-70. Поверх него по насыпается и ровняется по уровню более мелкий щебень фракции 20-40, который частично проникает в слой с более крупным щебнем и «расклинивает» его. Последним тонким слоем укладывается песок – для получения максимально ровной подушки.

Процесс укладки перемежается с трамбовкой песка виброплитой до получения состояния «как бетон» - следов от ботинок практически не должно оставаться.

6) Укладка канализационных труб

Следующим этапом производится выимка утрамбованных слоев согласно проекту устройства системы канализации, укладка труб под регламентируемым углом наклона на необходимую глубину и обратная засыпка.

Осуществлять вибротромбование песка поверх канализационных труб строго запрещена, так как может привести к скрытым повреждениям канализационной системы.

7) Укладка утеплителя

На этапе проектирования, исходя из расчетных нагрузок на различные части фундаментной плиты, определяется необходимые показатели упругой деформации используемого утеплителя.

Можно обойтись и без расчетов, выбрав классический вариант – ЭППС 400 под стены, ЭППС 80 под плиту комнаты.

Использование более податливого утеплителя под помещениями является обязательным условием создания УШП. Смоделируем наше строение: на ребра жесткости под стенами давление будет оказываться в разы большее, чем на плиту по середине комнаты. Это приведет к разной амплитуде смятия утеплителя (а он сомнется под нагрузкой в обязательном порядке), что чревато образованием зон напряженности на месте стыка плиты и ребра жесткости и появлением трещин в фундаментной плите в последствии.

8) Создание арматурного каркаса плиты

Для УШП используется армирование двух видов: в ребра укладывается объемный каркас из четырех прутьев арматуры с диаметром 12 мм и более, соединяемый прямоугольными рамками из 8 арматуры; на плиту укладывается арматурная сетка из арматуры диаметром 8 мм.

Собранные на отдельном столе каркасы для ребер устанавливаются на пластиковые подставки для создания защитного бетонного слоя. Поверх накидывается сетка и вся арматуры связывается в единую конструкцию, создающую монолитный каркас.

9) Монтаж теплого пола

В качестве материала для теплых полов используется трубы из сшитого полиэтилена с кислородным барьером (PEX-EVOH). Диметр трубок, количество и длина контуров, шаг монтажа определяется индивидуально на стадии проектирования.

После монтажа труб и установки коллектора производится пневмо- или гидроиспытание герметичности системы.

10) Заливка бетона

Перед заливкой большое значение имеет монтаж опалубки. Используемые теплоизоляционные блоки держат нагрузку, но выдержать давление жидкого бетона они не в состоянии.

Главный пункт заливки монолитного фундамента – быстрота. А этого можно достичь только с помощью доставки бетона с завода миксерами. Нельзя допускать расстояние между машинами более 45 минут, так как бетон уже частично схватится и монолитной конструкции не выйдет.

Использование бетононасоса целесообразно при большом объеме заливки: 3 и более 5-кубовых миксеров. Для небольших фундаментов можно обойтись самодельным лотком для подачи бетона.

После заливки плиты для получения идеально ровной и гладкой поверхности используют затирку специальной затирочной машиной – «вертолетом» Ее применение позволяет избавиться от необходимости использовать самовыравнивающиеся наливные полы, когда в качестве финишного покрытия предполагается использовать ламинат. В случае керамогранита, это лишняя трата денег.

Ну все на этом. Через месяц набора бетоном крепости можно уже ставить стены будущего дома. Поздравляю!

Изоляционная пластина по лучшей цене - Выгодные предложения на изолирующую пластину от мировых продавцов изолирующей пластины

Отличные новости !!! Вы находитесь в нужном месте для теплоизоляционной плиты. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта верхняя изолирующая пластина вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили изоляционную пластину на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в теплоизоляционной плите и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести изолирующую пластину по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Обзоры на изоляционные пластины

- интернет-магазины и отзывы на изоляционные пластины на AliExpress

Отличные новости !!! Вы находитесь в нужном месте для теплоизоляционной плиты.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта верхняя изолирующая пластина вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили изоляционную пластину на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в теплоизоляционной плите и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести изолирующую пластину по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Плиты теплоизоляционные

Плиты теплоизоляционные
Пеностекло (пеностекло) - жесткий теплоизоляционный материал с замкнутой структурой ячеек, изготовленный из пеностекла.

Теплоизоляционные плиты изготавливаются путем механической обработки плит из пеностекла NEOPORM.

Плиты пеностекла НЕОПОРМ безопасны в производстве, монтаже и эксплуатации, не содержат озоноразрушающих веществ, не выделяют вредных и вонючих веществ в период эксплуатации, не разрушаются грызунами или насекомыми, не представляют любые питательные среды для микроорганизмов, устойчивы к воздействиям агрессивных сред.

Технические характеристики пеностекла NEOPORM марки

Марка плотности D 130 D 150
Плотность, кг / м3 121–140 141-160
Прочность на сжатие, П, не менее 1,0 2,0
Теплопроводность при 25 º, Вт / (м) 0,048 0,052

Диаграмма теплопроводность - температура
Ячеистое стекло NEOPORM Марка Д 130


Нормы размеров * листов пеностекла NEOPORM

Образец Длина, мм Ширина, мм Толщина, мм Шаг, Предельное отклонение, мм
600 450 От 40 до 85 5 2
от 90 до 160 10

* - По согласованию с заказчиком размер плиты может отличаться от указанного.

Плиты пеностекла НЕОПОРМ используются для утепления стен, крыш, полов, подвалов зданий и других сооружений различного назначения. Подробнее ...

Плиты пеностекла НЕОПОРМ могут также применяться для теплоизоляции трубопроводов, технологического оборудования и резервуаров диаметром более 5000 мм или с плоской поверхностью. Подробнее ...

изолирующая пластина - определение английского языка, грамматика, произношение, синонимы и примеры

Магнитная мешалка с изолирующей пластиной для защиты аналитического раствора от тепла двигателя еврлекс еврлекс

В вариантах реализации изолирующая пластина может быть изготовлена ​​из тефлона.патенты-wipo патенты-wipo

Изоляторы, в частности теплоизоляционные плиты изоляционные tmClass tmClass

Электропроводящие компоненты поддерживаются на изоляционных пластинах . патенты-wipo патенты-wipo

Плиты изоляционные из слюды tmClass tmClass

Классифицируется в позиции 3921. 13.99 как полиизоцианурат , изоляционные плиты , листы. Гига-френ Гига-френ

Некоторые вакуумные лампы были сделаны с более толстыми внутренними изоляционными пластинами и большим количеством опор, чтобы минимизировать эти эффекты.WikiMatrix WikiMatrix

Изолирующие пластины (60) (промежуточные элементы) имеют коэффициент линейного расширения, отличный от коэффициента линейного расширения рамы (30). патенты-wipo патенты-wipo

- Выполняет другие обязанности, такие как снятие фаски со стальных пластин , изолирующих пластин , притирки и шлифовки насадок. Гига-френ Гига-френ

Поворотная теплоизоляционная плита для котельного железа патенты-wipo патенты-wipo

Анкеры (11) в форме противодействующих крючков фиксируют держатель изоляции (1) в изоляционной пластине (13).патенты-wipo патенты-wipo

В частности, теплопроводная пластина (38) примыкает к электрически изолирующей пластине (36). патенты-wipo патенты-wipo

Дополнительный нагреватель подключен к каждой поверхности пресса посредством вставленной изолирующей пластины . патенты-wipo патенты-wipo

Монтажные листы для уплотнения и изоляции из пенополистирола и изоляционных пластин tmClass tmClass

Задний электрод больше, чем изолирующая пластина .патенты-wipo патенты-wipo

Изоляционные панели, изолирующие плиты tmClass tmClass

Нагрейте изоляционную пластину и метод теплоизоляции с ее помощью патенты-wipo патенты-wipo

Применение: Нагрузочная теплоизоляционная плита . Для изоляции под бетонными основаниями с чрезвычайно высокой несущей способностью, защищенными ... Обычное сканирование Обычное сканирование

Теплоотводящая пластина является изолированной изоляционной пластиной высокого напряжения вместе с внешним изолятором (4). патенты-wipo патенты-wipo

Электрическая изоляционная плита , ламинат препрег и способ их изготовления патенты-wipo патенты-wipo

Держатель изоляции и способ крепления изоляционной пластины патенты-wipo патенты-wipo

Изоляционные плиты для зданий, включая микропористые изоляционные плиты tmClass tmClass

Изоляционные пластины для электрических компонентов tmClass tmClass

Корпус (110) представляет собой изолирующую пластину .патенты-wipo патенты-wipo

Строительство, изоляция , плита и оконное стекло tmClass tmClass

Изоляционные плиты

| Изоляция стен и пола

перейти к содержанию Перейти в меню навигации Wickes
  • Строка заказа 0330123 4123
  • Список проектов
  • Обслуживание клиентов
  • Войдите или зарегистрируйтесь
Поиск Корзина Корзина 0 вернуться наверх

Просматривать

Назад
  • Магазин
    • Новое в
      • Ванные комнаты
      • Отопление
      • Кухни
      • Наружное освещение
      Просмотреть все Новое в
    • Кухни
      • Выставочный зал кухонь
        • Посмотреть все диапазоны
        • Продажа кухни
        • Кухня Галерея
        • Забронируйте БЕСПЛАТНУЮ встречу по дизайну
        • Брошюра о кухне
        • Офисная мебель
      • Готовые кухни
        • Посмотреть все диапазоны
        • Кухонные гарнитуры
        • Мэдисон Кухня
        • Орландо Кухня
        • Дакота Кухня
        • Кухня Огайо
      • Кухонный гарнитур
      • Метчики
        • Все смесители для кухни
        • Кухонные моноблочные смесители
        • Смесители для кухни
      • Аксессуары
        • Ручки и ручки для шкафа
        • Хранение на кухне
        • Отопление и электричество
        • Ящики для кухни
        • Освещение Кухни
        • Краска для кухни
        • Плитка для кухни
      • Раковины
        • Раковины из нержавеющей стали
        • Керамические мойки

7. Расчеты и примеры для изотермических контейнеров и рыбных трюмов

7. Расчеты и примеры для изотермических контейнеров и рыбных трюмов


В этой главе приведены некоторые примеры основных расчетов для выдаются утепленные контейнеры и рыбные трюмы. Также есть раздел о расчет потребности во льду для охлаждения свежей рыбы и раздел о методах определение объемов трюма рыбы.

7.1 расчет удельного льда скорость таяния изотермического контейнера или рыбного трюма

Существует несколько методов расчета таяния льда ставка за изотермический контейнер, например:

а) теоретико-математические и численные методы;
б) практические методы, основанные на испытаниях таяния льда.

Теоретико-математические и численные методы являются доступен для расчета скорости таяния льда для контейнеров на основе коэффициент теплопередачи (U), площадь, через которую передается тепло (A) и скрытая теплота плавления льда (L), которая составляет 80 ккал / кг для чистого пресная вода и 77,8 ккал / кг для морской воды. Удельная скорость таяния льда емкость (K 1 ), выраженная в кг льда / ч ° C, может быть рассчитана из следующего уравнения:


(уравнение 1)

Коэффициент теплопередачи (U) (ккал · м -2 ч -1 ​​ ° C -1 ​​) - скорость проникновения тепла через стенок контейнера на м 2 площади поверхности на градус Цельсия разница температур внутри и снаружи.Это значение зависит от коэффициент теплопроводности материалов, используемых в стенке контейнера (l), толщина этих материалов и скорость, с которой тепло может передаваться из окружающей среды в внешняя стенка контейнера, а также от внутренней стенки до содержимого (например, смесь рыбы и льда).

Для изолированной емкости, состоящей из разных слоев различные материалы, коэффициент теплопередачи можно рассчитать из следующее уравнение:


(уравнение 2)

где:

a1 = коэффициент теплопередача снаружи стены

a2 = коэффициент тепла трансмиссия на внутренней стороне стены

di = толщина материала слои, используемые в стене

л = теплопроводность коэффициент материала стены

f = коэффициент, учитывающий учет влияния ребер жесткости, используемых в конструкции корабля а также опорную конструкцию для изоляционной стены (рамы, балки настила, различные элементы и др. , которые могут создавать мостики утечки тепла)

Для простоты коэффициенты a1 и a2 иногда игнорируется, поскольку эти факторы могут иметь относительно небольшое влияние на результат. Однако все эти методы требуют соответствующих знаний о теплопередаче, лабораторное оборудование и компьютерное оборудование и программное обеспечение, которые обычно недоступно в маломасштабном рыболовстве.

Утечку тепла через элемент можно рассчитать с помощью следующее уравнение:

Q = A × U × (t o - t i )
(уравнение 3)

где:

Q = общая скорость теплопередачи через элемент (ккал / ч)
A = площадь элемента (м 2 )
U = коэффициент тепла передача для элемента (ккал · м -2 · ч -1 ​​ ° C -1 ​​)
t o = наружная температура элемента (° C)
t i = внутренняя температура элемента (° C)

Пример : Следующие расчеты выполнены для стальное рыболовное судно с изотермическим трюмом или цистернами для CSW. Расчет скорость передачи тепла (значение U) для рыбного трюма судна требует знание коэффициентов теплопередачи для всех задействованных элементов. В следующее соотношение выводится из уравнения 1.

где:

h2 = коэффициент внешней теплоотдачи (ккал h -1 ​​ м -2 ° C -1 ​​)
h3 = внутренний теплообмен коэффициент (ккал ч -1 ​​ м -2 ° C -1 ​​)
K1 = теплопроводность стального листа борта корабля (ккал ч -1 м -1 ​​ ° C -1 ​​)
K2 = теплопроводность полиуретановая изоляция (ккал · ч -1 ​​ м -1 ​​ ° C -1 ​​)
K3 = теплопроводность стального листа, футеровка резервуара (ккал · ч -1 ​​ м -1 ​​ ° C -1 ​​)
X1 = толщина борт судна из листовой стали (м)
X2 = толщина полиуретановой изоляции (м)
X3 = толщина футеровки резервуара (м)

После расчета коэффициентов теплопередачи для каждый элемент рыбного трюма (подголовник, настил рыбного трюма, машинное отделение переборка, носовая переборка, борта корабля над водой и борта корабля ниже воды), утечку тепла через каждую поверхность можно рассчитать с помощью уравнение 3. Площадь каждого элемента должна быть определена и спроектирована температура внутри и снаружи выбрана.

Для трюма для рыбы или контейнера для рыбы в целом общее тепло обменный курс будет результатом суммы индивидуальных расчетов Q значения. В таблице 7.1 приведены расчетные тепловые утечки (ккал · ч -1 ​​ м -2 ) в стальном корпусе рыболовного судна с установленным стальным резервуаром CSW с полиуретановой изоляцией толщиной 100 мм и один без изоляции.Этот расчет основан на идеальных условиях (без проникновения рам или подвесов изоляция, поэтому нет мостиков утечки тепла). Основные направления рыбалки сосудами, через которые тепло поступает в неизолированный резервуар ХХО, являются: палуба, борта корабля над ватерлинией и борта корабля ниже уровня воды, с общими коэффициентами теплопередачи 27,6, 27,6 и 374 ккал · м -2 ч -1 ​​ ° C -1 ​​. Другие направления судно, такое как переборка двигателя и дно резервуара, имеют общую теплопередачу коэффициенты 7. 03 и 7,73 ккал · м -2 ч -1 ​​ ° С -1 ​​. Однако средний общий коэффициент теплопередачи для полностью изолированный резервуар CSW (в идеальных условиях) был рассчитан только на 0,21 ккал · м -2 ч -1 ​​ ° C -1 ​​. Температура отличия внутренней поверхности резервуара CSW (0 ° C) от других площади сосуда и утечки тепла показаны в таблице 7.1.

Поскольку 1 кг льда поглощает 80 ккал при таянии, общее нагрузка от утечки тепла в нашем примере для полностью изолированного резервуара CSW потребует около 7.7 кг / час льда (185 кг / сутки). Поэтому для четырехдневного путешествия лед Потребность в поглощении инфильтрационной тепловой нагрузки составит 740 кг. Однако для вышеупомянутый пример, в практических обстоятельствах, мосты утечки тепла в аналогичные резервуары CSW, изолированные в соответствии с коммерческими стандартами (из-за частичной изоляции резервуаров CSW) можно оценить примерно в 7 процентов от общего количества тепла течь в изолированном резервуаре ХСВ.

Практичный и простой метод расчета экспериментальная удельная скорость плавления льда контейнера (K exp ), исходя из по данным о массе льда, растаявшего за данный период времени, была разработана и признан подходящим для мелкого рыболовства.Предлагаемая модель основана на предположение, что существует линейная зависимость между скоростью таяния льда в емкость и время, когда температура окружающей среды остается постоянной. Однако в На практике существуют различия в скорости таяния льда для контейнеров, хранящихся в в тени и на солнце.

ТАБЛИЦА 7.1
Утечки тепла в рыболовном судне со стальным корпусом установлен со стальным резервуаром CSW

Площадь

D
Температура

Утечка тепла

Неизолированный резервуар для ХБО

Полностью изолированный бак для CSW

(° С)

(ккал / ч)

(%)

(ккал / ч)

(%)

Deckhead

30

24 543

18. 8

186

30,3

Пол резервуара

25

5 744

4,4

152

24.8

Перегородка машинного отделения

35

4 700

3,6

137

22,4

Передняя переборка

8

1 044

0. 8

31

5,1

Борта судна над ватерлинией

30

7 702

5,9

58

9.5

Борта судна ниже ватерлинии

25

86814

66,5

49

8,0

Итого


130 548

100

613

100. 0

Примечание: толщина листа мягкой стали: судовая. сторона: 6 мм; Футеровка резервуара CSW: 5 мм.

Источник : ФАО, 1992b.

Удельная скорость таяния льда (K 1 ) может быть рассчитывается по следующей формуле:

M i (t) = M i (0) - K 1 × T e (a) × т
(уравнение 4)

где:

M i (t) = масса льда внутри контейнера в момент времени t (кг)
M i (0) = начальная масса льда внутри контейнера в момент времени t = 0 (кг)
K 1 = удельная скорость таяния льда емкость (кг льда / ч ° C)
T e (a) = средняя температура вне контейнера (° C)
t = время, прошедшее с момента обледенения в контейнер (h)

Эта методология, описанная Люпином (FAO, 1986), состоит из следующие шаги:

1. Определите технические характеристики изолированный контейнер для испытаний.

2. Точно взвесьте изотермический контейнер (пустой и сухой).

3. Полностью заполнить изотермический контейнер льдом и взвесить. контейнер снова.

4. Запишите время, когда изотермический контейнер был заполнен. со льдом, а также вес помещенного внутрь льда (рассчитывается по весу разница).

5. Храните контейнеры и обращайтесь с ними аккуратно в тени. зафиксируйте преобладающие условия труда.

6. Регулярно контролируйте температуру окружающей среды, чтобы что можно оценить среднюю температуру. Рекомендуется следить за воздухом температура каждый час в дневное время (для коротких испытаний от шести до восьми часов долгое время) и используйте термометры максимума-минимума для мониторинга экспериментальных работает. Тем не менее, регистраторы времени-температуры также могут использоваться для лучшего результаты, если они доступны.

7. Для емкостей, позволяющих стекать талой воде, потери веса можно измерять через регулярные промежутки времени (скажем, каждые два часа), чтобы точно контролировать скорость, с которой масса льда помещается в контейнер тает.

8. Этот тип теста на таяние льда следует проводить с использованием льда. только, хотя метод может быть одинаково применим для рыбных и ледяных смесей (при условии учитывается лед для охлаждения груза). Кроме того, некоторые из начальное таяние льда будет результатом тепла, отведенного для охлаждения контейнер и, в некоторых случаях, талая вода может поглощаться контейнером (в зависимости от типа материала).

9. Данные о массе растаявшего льда (потере веса) должны быть отложено в зависимости от времени на графике.Эти данные должны дать более или менее прямую линейный график (однако это будет зависеть от изменчивости наружного воздуха температура).

На рисунке 7.1 показаны типичные экспериментальные данные таяния льда. график зависимости от времени для изолированного контейнера емкостью 90 литров, хранящегося в тень. Экспериментальная величина удельной скорости таяния льда (К ехр ) представляет значение наклона построенной линии. В примере на рисунке 7.1 наклон линии равен 0.1498, поэтому K exp = 0,1498 кг льда / ч (3,6 кг льда / день) при средней температуре окружающей среды 28 ° C.

РИСУНОК 7.1 Типичный экспериментальный данные о времени таяния льда в изолированном контейнере (средний воздух температура: 28 ° C)

Для определения удельной скорости таяния льда (K exp ) для одного и того же контейнера при разных температурах окружающей среды потребуется провести несколько испытаний при желаемых температурах.Таблица 7.2 показывает получены экспериментальные значения удельных скоростей таяния льда (К ех ). во время испытаний, проводимых при различных температурах окружающей среды. Рисунок 7.2 показывает построенный график зависимости экспериментальных данных K exp , для того же изолированного контейнера, показанного на рисунке 7.1, полученные при разных температурах окружающей среды. Результаты на рис. 7.2 могут быть выражается уравнением полученной прямой y = 0,1233x и скорректировано следующим образом:

K exp (кг льда / день) = 0. 1233 T e (а)
(уравнение 5)

Следующий пример иллюстрирует применение результаты, полученные на Рисунке 7.2.

Пример : Определите, сколько льда будет израсходовано в изотермический контейнер, описанный на рисунке 7.1, если он хранится в тени в рыболовное судно в течение пяти дней при средней температуре окружающей среды 40 ° C (без учета количества льда, необходимого для охлаждения рыбы).

ТАБЛИЦА 7.2
Экспериментальные значения удельного таяния льда скорости (Kexp) при разных температурах

K эксп.

Средняя температура окружающей среды

(кг льда / сутки)

(° С)

4,8

40

4. 2

35

3,6

28

3,0

23

2,4

20

2,0

16

1.6

12

1,2

10

0,9

5

Примечание: данные основаны на тестах, проведенных с изолированный контейнер, описанный на рисунке 7. 1.

РИСУНОК 7.2 Пример взаимосвязь экспериментальных данных удельных скоростей таяния льда и различная средняя температура окружающей среды для изолированной рыбы контейнер

Из уравнения 5 удельная скорость таяния льда может быть рассчитано:

K exp (кг льда / день) = 0.1233 т е (a)
K exp = 0,1233 × 40 ° C = 4,932 кг / день

Таким образом, общее количество льда, израсходованное в изолированном контейнере для компенсации тепловых потерь составит: 4,932 кг / сут × 5 дней = 24,660 кг @ 25 кг льда.

На практике проще использовать рисунок 7.2 напрямую. В диаграмма показывает, что при температуре окружающей среды 40 ° C расплавится около 5 кг. в сутки, что за пять дней составит 25 кг.

Примечание : Данные, полученные в результате вышеуказанных испытаний таяния льда для изотермических емкостей следует применять с осторожностью.Если контейнеры не могут быть защищенным от прямых солнечных лучей или других источников тепла во время в полевых условиях указанные выше расчетные значения удельной плавки льда ставки должны быть повышены. На практике лучше всего хранить и обрабатывать изолированные контейнеры в тени и, если возможно, дополнить их накрытием контейнера каким-либо образом (например, влажное изолирующее одеяло или брезент, накинутый на контейнер) чтобы минимизировать воздействие излучаемого тепла.

7.2 Методика расчета Требования ко льду для охлаждения свежей рыбы

В целом, общее количество льда, необходимое для охлаждения свежей рыбы рыба от любой начальной до конечной температуры (в идеале до 0 ° C) с использованием льда можно рассчитать по следующему уравнению:

M i × L = M f × Cp f × (T fi - Т для )
(уравнение 6)

где:

M i = масса тающего льда (кг)
л = скрытая теплота плавления льда (80 ккал / кг)
M f = масса рыбы до быть охлажденным (кг)
Cp f = удельная теплоемкость свежей рыбы (ккал / кг ° C)
T fi = начальная температура свежей рыбы (° C)
T fo = конечная температура свежей рыбы (° C), обычно 0 ° C

Из уравнения 6 требование льда для охлаждения свежей рыбы до 0 ° C будет:

Удельная теплоемкость рыбы зависит от ее химического состава. сочинение; например, для нежирной рыбы это значение составляет около 0.8 (ккал / кг ° C) а для жирной рыбы около 0,75 (ккал / кг ° C). Для практических целей тем не менее, допустимо использовать значение 0,8 (ккал / кг ° C) для всех расчеты на свежую рыбу. Это даст упрощенное уравнение:

Пример : Определение потребности во льду для охлаждения 40 кг свежей рыбы при начальной температуре 40 ° C.

кг лед

Рисунок 7.3 дает другое представление о взаимосвязи. между начальной температурой и льдом, необходимым для охлаждения 1 кг рыбы до 0 ° C.Из графика видно, что при начальной температуре 40 ° C на каждый кг рыбы потребуется около 0,45 кг льда. Это дает всего 18 кг льда на 40 кг рыбы.

На практике в тропических условиях требуется гораздо больше льда для компенсировать потерю охлаждающей способности льда из-за таяния льда при хранении при комнатной температуре. Есть свидетельства того, что при хранении льда при 27 ° C некоторое количество воды на поверхности чешуйчатых частиц льда при в устойчивых условиях, что составляет около 12-16 процентов от общего веса. За колотый глыбовый лед, эта вода на поверхности может составлять около 10-14 процентов общий вес. Количество воды в равновесии на частицах льда будет зависеть от тип льда и температура хранения.

Дополнительные потери льда при охлаждении и хранении рыбы составляют из-за неправильного обращения, например, из-за потери льда во время операций по обледенению. Эти потери оцениваются примерно в 3-5 процентов от общего количества льда. используемый.

Суммарная потребность льда для охлаждения 40 кг рыбы из 40 ° C до 0 ° C и поддерживать его охлажденным в течение пяти дней в 90-литровом утепленные контейнеры представлены в таблице 7.3. Как видно, требуемые количество, 50 кг, немного выше «минимального правила» в 1 кг. льда на 1 кг рыбы.

РИСУНОК 7.3 График для быстрого расчет теоретического веса льда, необходимого для охлаждения 1 кг свежей рыбы до 0 ° C от различных начальных температур

Источник : ФАО, 1981.

ТАБЛИЦА 7. 3
Краткое изложение требований ко льду для охлаждения свежих продуктов рыба в термоизолированной емкости 90 л

Коэффициент потребления / потерь

Требования к льду
(кг)

Для компенсации тепловых потерь в утепленном контейнере

24.7 (4,932 кг / сут × 5 сут)

Для охлаждения 40 кг рыбы с 40 ° C до 0 ° C

16

Для компенсации плохого обращения со льдом

2,5 (оценивается как 5% всего используемого льда)

Для компенсации равновесия воды во льду

7 (примерно 14% от общего количества используемого льда)

Общее потребление

50. 2

Примечание: все значения основаны на предыдущей работе. Примеры.

7.3 Расчет общего количества рыбы volume

Полезно знать объем рыбного трюма судна, особенно если трюм должен быть оснащен изоляцией или дополнительной изоляцией, так как это позволит рассчитать потерю объема в трюме после изоляции работа ведется. Это также позволит рассчитать количество льда и лед / рыба, которые можно хранить и, таким образом, прогнозировать оптимальную продолжительность поездки и рыбу ловит.

Ниже приведены несколько простых методов расчета удержания рыбы. объемы в приемлемом диапазоне точности.

7.3.1 Кубическое число метод

Департамент рыболовства ФАО разработал относительно точный метод, полученный за более чем 30-летний опыт проектирования рыболовных судов и операция, для определения объемов трюма рыбы просто с помощью кубического числа (CUNO) для рыболовных судов нормальной формы. В основе метода CUNO лежит серия из трех измерений на рассматриваемом судне.Кубическое число рассчитывается как:

Лоа × Б × Дм

где:

Loa = Общая длина
B = Ширина миделя на уровне палубы
Dm = расстояние от палубы до киля (линия шпунта) миделя

На рис. 7.4 показано, как и где их сделать измерения.

Применение фигуры CUNO, полученной при измерении судна, чтобы добраться до приблизительного объема рыбного трюма, показано на рисунке 7.5. Эти цифры обычно точны в пределах 10 процентов.

Как видно на Рисунке 7.5, объем трюма для рыбы соответствует до CUNO × 0,14 ± 10 процентов. Например, CUNO-число 150 м 3 будет означать, что объем рыбного трюма составляет около 20 м 3 .

РИСУНОК 7.4 Определение кубической номер

Источник : FAO, 1980b

РИСУНОК 7.5 Объем рыбных трюмов м 3 по куб. траулеров

Источник : ФАО, 1980b.

7.3.2 Трапецеидальная линейка

Для тех, кто хочет использовать прямое измерение для получения объем конкретного рыбного трюма, относительно несложный расчет может быть произведен используя простую формулу, применяемую к сделанным измерениям. Метод измерения выбранный для этого примера известен как «правило трапеции», которое используется из-за его относительной простоты применения в полевых условиях и является считается достаточно точным для этих целей.Если читатели требуют большей точности, они могут предпочесть использовать «правила Симпсона» которые несколько точнее, хотя и на очень небольшой процент. Однако правила Симпсона требуют четного числа делений и немного больше расчетов с риском непреднамеренных ошибок.

Для лучшего понимания терминологии, используемой в этих измерений, обратитесь к рисунку 7.6, на котором показаны различные термины, используемые для следующие расчеты.

В этом примере способ и места для получения необходимые измерения показаны на рисунках 7.7 (а) и (б). Здесь только три используются точки замера продольно (сечения), одна впереди переборка, одна в продольном центре трюма, а третья в корме. переборка. Если требуется более высокая точность, просто увеличьте количество продольные деления, сохраняя их на одинаковом расстоянии. Большинство рыбных трюмов имеют тенденцию размещены в зоне корпуса, обеспечивающей максимальный объем; подошва обычно плоская в районе, близком к центральной линии, и обычно наклоняется вверх к после переборки; стороны имеют тенденцию проходить более или менее параллельно по носу и корме.За на судах с трюмами впереди машинного отделения подошва имеет тенденцию быть ровной. За для большинства приложений трех разделов должно быть достаточно; только если рыба держится чрезвычайно радикальной формы потребуется больше секций для получения объем.

РИСУНОК 7.6 Терминология для областей секций по трапедоидной линейке

Правило трапеции требует равномерно распределенных ординат для точки измерения - они могут быть четными или нечетными числами, но должны быть четными разнесены. Первое и последнее измерения ординаты делятся на два; все цифры затем складываются и умножаются на общий интервал или интервал между отметками ординат. Используя измерения из рисунка 7.8, площадь сечения можно рассчитать. Учтите, что полученную площадь нужно умножить. на два, так как это только половина всего раздела.

РИСУНОК 7.7 Измерения для трапеция

В данном случае интервал ординат равен одной единице измерения.Единицы могут быть британскими или метрическими, в зависимости от того, какие из них являются предпочтительными или общепринятыми. использовать.

Измерение одной площади необходимо объединить с другой. площади сечения, чтобы рассчитать необходимый объемный размер. В в этом случае необходимо рассчитать переднюю и заднюю площади переборок рыбного отделения. аналогично средней части трюма, всего три разделы.

Пример расчета площади показан ниже с использованием измерения показаны на рисунке 7.8.

Рыбный трюм, передняя переборка

Ординатный номер

Фактические единицы измерения

Измерение по формуле

0

1,5

0,75

1

4. 8

4,8

2

5,5

5,5

3

5,65

5,65

4

5,65

2,83

Сумма


19.53

ОБЩАЯ ПЛОЩАДЬ = Сумма × Ординатный интервал × 2
= 19,53 × 1,125 × 2
= 43,9 шт. 2

Рыбный трюм, средняя часть

Ординатный номер

Фактические единицы измерения

Измерение по формуле

0

4.7

2,35

1

4,7

4,7

2

4,6

4,6

3

3,8

3,8

4

1. 0

0,5

Сумма


18,8

ОБЩАЯ ПЛОЩАДЬ = Сумма × Ординатный интервал × 2
= 18,8 × 1,0 × 2
= 37,6 шт. 2 в средней части трюм

Рыбный трюм, зона кормовой переборки

Ординатный номер

Фактические единицы измерения

Измерение по формуле

0

0.5

0,25

1

3,75

3,75

2

4,3

4,3

3

4,5

2,25

Сумма


10. 55

ОБЩАЯ ПЛОЩАДЬ = Сумма × Ординатный интервал × 2
= 10,55 × 1,0 × 2
= 21,1 ед. 2 на кормовой переборке трюм

Получив площади для трех секций, они должны быть обработаны для получения объемной фигуры для трюма. В этом случае три области разделов просто складываются, а затем делятся на три, что является количество секций, чтобы дать среднюю площадь. Если бы было использовано больше разделов, число будет соответственно изменено.Полученная цифра в единиц 2 затем просто умножается на длину рыбного трюма, чтобы придайте объем.

РИСУНОК 7.8 Измерения для трапеция

Площадь передней переборки = 43,9
Площадь середины Площадь трюма = 37,6
Площадь кормовой переборки = 21,1

Объем трюма = 513 шт. 3

Для получения более точных цифр необходимо увеличить количество поперечных сечений, измеренных в рыбном трюме.Для большинства приложений в малых рыболовных судов, считается, что три секции обычно достаточно для достаточно точного расчета объема.

7.3.3 Коэффициент множителя для удержания volume

Другой менее точный метод оценки объемов трюмов рыбы, который довольно хорошо работает с рыбными зацепками нормальной формы, - это использование множитель, применяемый к объему, полученному путем измерения глубины и ширину трюма в продольном центре, умноженную на длину.В Полученное значение объема представляет собой рамку, а не истинное представление фактического объема. Затем коэффициент множителя применяется к объему коробки. Этот фактор может варьироваться от 0,70 до 0,95 в зависимости от изгиба сечения. Резко повернутые трюмы будет использовать более высокий коэффициент, в то время как довольно слабая кривая трюма будет использовать более низкий цифры. Это не жесткая и быстрая формула, и она требует хорошего суждения со стороны человек, производящий измерения. Когда пользователь знакомится с методом, он станет точнее.

Используя набор фигур из средней части в Пример трапециевидного правила выше, следующий объем коробки будет получено:

Полу-балка × глубина × 2

= 4,7 × 5 × 2


= 47 единиц 2

Длина захвата × 47

= 15 × 47


= 705 единиц 3

Отметив, что секции в этом примере имеют достаточно слабину обратиться к трюму, множитель 0.75 выбрано:

Объем

= 705 × 0,75


= 528,75 единиц 3

Сравнивая этот показатель (529) с исходным расчетом (513) дает ошибку в 3 процента на высокой стороне. Если бы коэффициент 0,8 был погрешность все равно будет в пределах 10 процентов, что для начального приблизительные оценки приемлемы.

7,4 Потери объема трюма рыбы на установка изоляции

Может потребоваться вычислить объемные потери, которые произойдет, когда внутри трюма для рыбы будет добавлена ​​изоляция. Чтобы сделать это необходимо измерить общую площадь существующего трюма и умножить это по толщине изоляционного материала.

В качестве примера предположим, что у судового рыбного трюма есть площадь поверхности 40 м 2 и известный объем 14 м 3 и составляет дооснащение пенополистиролом толщиной 100 мм.Какая потеря объема чего можно ожидать?

Объем

= Площадь × Толщина изоляции


= 40 м 2 × 0,1 м


= 4 м 3

Это почти треть доступного объема рыбных трюмов. Если потеря объема - серьезная проблема, возможность использования лучшей теплоизоляции материал с более высоким значением R следует исследовать.Это позволит тоньше изоляция должна быть установлена ​​с тем же изоляционным значением и уменьшением потерь объем в трюме. В качестве альтернативы может быть уместна более тонкая изоляция, а осознавая, что во время хранения может потребоваться больше льда, чтобы компенсировать повышенное проникновение тепла.

7,5 Потери объема трюма рыбы с панели, стеллажи и / или ящики

Некоторая потеря полезного места для хранения неизбежна, когда навесные доски и стеллажи устанавливаются в рыбном трюме, 10-15 процентов от общего объем является разумной оценкой.Можно было бы ожидать, что любая потеря прибыль от этого объема рыбы будет компенсирована лучшими рыночными ценами для улучшения качества улова. Также есть потери веса из-за раздавливания. рыбы на нижних слоях, если рыба штабелируется высотой более 600 мм. Эти потери могут составить до 15 процентов.

Очевидно, есть точка баланса в дополнительном занимаемом пространстве из-за большего количества стеллажей требуется дополнительная рабочая сила, чтобы заморозить рыбу на большем количестве полок и лучшего качества, которого можно ожидать от рыбы, сложенной в штабелях высотой менее 600 мм, а также потеря качества и веса из-за раздавливания перьев насыпью.

Для влажной рыбы, охлажденной льдом, потрошеной и обескровленной. оптимальное качество. Дальнейшее улучшение качества без тратить довольно большие суммы денег на охлаждение или CSW.

Бокс для рыбы требует больше места для хранения, чем для перевозки рыбы на льду - примерно на 40 процентов больше - но повышение качества и простота разгрузки на Причал обычно более чем компенсирует эту потерю, по крайней мере, на более крупных сосуды.


.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
