Как удалить воздух из системы отопления в частном доме

Частный дом в черте города или в сельской местности — это, безусловно, хорошо!

Но для того, чтобы чувствовать себя внутри индивидуального жилища комфортно, нужно, постоянно, о нем заботиться.

Особенно, это касается зимнего периода.

К наступлению холодов, необходимо, готовиться заранее (имеется ввиду подготовка системы отопления).

Содержание статьи:

• Причины прекращения циркуляции жидкости
• Воздушная пробка, чем это грозит
• Возможные варианты удаления
• Сепаратор воздуха
• Как восстановить теплоснабжение
• Выводы

Причины прекращения циркуляции жидкости

Воздух, попавший в систему отопления, препятствует циркуляции теплоносителя.

В конечном итоге, жилье не обогреется, как положено, топливо будет расходоваться в больших количествах, а самое худшее, что произойдет в данном случае — размораживание системы.

Воздух, в тепловой магистрали частного дома, может скапливаться в различных местах, это способствует остыванию, как отдельных секций батарей, так и стояка в целом.

Конечно, воздух в системе отопления, находиться не должен, ему там не место, необходимо удалить его оттуда любым известным и доступным вам способом.

Ниже мы попытаемся разобраться в данном вопросе и рассмотрим главные причины этого явления.

• В процессе проектирования или на этапе монтажа, возможно, были допущены грубые ошибки, которые заключались в неправильно выполненном уклоне или в отсутствии на всех батареях кранов Маевского и другие недоделки.
• Во время проведения ремонтных работ воздух попал в отключенную систему.
• В трубах недостаточное давление, а это способствует понижению уровня теплоносителя в целом.
• Возникновение «эффекта эмульсии».

  Это, когда жидкая субстанция насыщается пузырьками воздуха на первых этапах своего пути к радиатору, а затем, попав внутрь трубопровода, освобождается там.

А знаете ли вы, какой лучше купить титан для нагрева воды на дровах? В полезной статье описаны различные модели и популярные бренды мировых производителей.

Про сертификат соответствия стальных, водогазопроводных, оцинкованных труб написано на этой странице.

• Стремительное наполнение системы водой.
  Теплоноситель должен заполнять магистраль не спеша.

  Одновременно, нужно выпускать воздух, который скопился в трубах во время летнего простоя.

• Возможно, произошла разгерметизация трубопровода в местах сварки или в районе установки фитинга.

  В этом случае, сама протечка может быть незаметна, так как жидкость с горячих батарей быстро испаряется.

  А для попадания внутрь трубы воздуха, довольно, миниатюрной трещинки, которую заметить визуально, порой, не представляется возможным.

• Устройства, через которые происходит забор или выведение воздуха могут находиться в неисправном состоянии.
• Радиаторы плохого качества.
• К общей отопительной магистрали дома подключена система обогрева полов, трубы, при этом, смонтированы на неправильном уровне.

Как можно понять, что в системе имеется лишний воздух?

Об этом могут свидетельствовать следующие факторы:

• посторонний шум в батареях отопления,
• низкая теплоотдача,
• радиаторы прогреваются неравномерно,
• в тех участках, где есть воздух, батарея будет холодной.

Такие ситуации, к сожалению, встречаются, довольно, часто.

Воздушная пробка, чем это грозит

Теплоноситель, продвигаясь по трубам, способствует образованию воздушных пробок.

Со временем, трубы начинают вибрировать и в результате чего, можно услышать посторонние звуки:

• шум,
• треск,
• журчание воды.

В состав воздуха входит, кроме кислорода, углекислый газ.

[note]Под воздействием высокой температуры, в трубах образовывается шлам, а углекислота создает благоприятную обстановку для начала коррозионного процесса металла. [/note]

Воздух в отопительной магистрали мешает нормальной работе циркуляционной помпы.

Когда система работает в штатном режиме, подшипники, находящиеся на валу насоса, постоянно пребывают в воде.

Как только образуется пробка, они претерпевают эффект «сухого трения». При этом выделяется тепло, которое способно вывести из строя вал.

Некоторые хозяева частных домов говорят, что нередко бывают случаи, когда стравить воздух из системы, практически, невозможно.

После проникновения в систему воздуха, пробка образовывается, буквально, через несколько часов.

А что вам известно про краны Маевского для чугунных радиаторов 15 мм? Как и в каком месте их установить своими руками прочитайте в полезной статье.

Как установить кран Маевского на полотенцесушитель, написано здесь.

На странице: https://ru-canalizator.com/vodosnabzhenie/truby-i-furnitura/sshityj-polietilen.html узнаете, как сделать монтаж муфт из сшитого полиэтилена.

Если в вашем доме трубы отопления сделаны из алюминия (про сварку постоянным током прочитайте здесь) и внутри них находится жидкость определенного состава, внутри труб будет регулярно происходить химическая реакция, при которой выделяется кислород и водород.

Эти газы способствуют возникновению пробок.

Как этого избежать?

Лучший способ выйти из создавшегося положения – автоматический сброс воздуха посредством золотника, который монтируют на батареи вместо крана Маевского.

Возможные варианты удаления

• С помощью ручного крана Маевского.

  Для того, чтобы начать работы по стравливанию воздуха из радиаторов, нужно иметь под рукой соответствующий инструментарий, тазик для сбора воды и половую тряпку.

  Если в автономную систему вмонтирован принудительный насос циркуляционного типа, например, в электрическом титане для кипячения воды, его нужно выключить на время проведения процедуры.

Затем, не спеша, с помощью отвертки, необходимо, повернуть устройство против часовой стрелки на один оборот.

Воздух выйдет из радиатора.

После этого, кран следует закрыть, как можно плотнее.

• Воздухоотводчик автоматический.
  Это приспособление поплавково-клапанного типа.

  Данный механизм способен, самостоятельно выпускать воздух из отопительной системы.

  Его механизм состоит из:

• латунного корпуса,
• поплавка,
• шарнирного рычага,
• выпускного клапана.

Для того, чтобы не было утечки жидкости, устройства оборудуются винтовым запорным колпачком.

Каким образом работает система?

Если воздуха в системе нет, поплавок не дает открываться выпускному механизму.

Как только он соберется в большом количестве, в поплавковой камере, буек опустится, и выпускная заслонка откроется.

После выхода воздуха наружу, буй, под действием рычага, опять поднимется в свое прежнее положение и закроет выпускной затвор.

Сепаратор воздуха

Такие приборы, как правило, устанавливают в автономных системах большого объема.

Особенность их работы состоит в выборке воздуха из жидкой субстанции с дальнейшим ее преобразованием в пузыри и последующим удалением.

Эти приспособления, в основном, выпускают в тандеме с сепараторами шлама.

Таким образом, удается сэкономить место и, в добавок, вылавливать примеси, а именно:

• грязь,
• песок,
• ржавчину.

Разделитель состоит из металлического корпуса, в его верхней части имеется воздухоотвод, а в нижней, вентиль для вывода шлама.

Внутри цилиндра, предусмотрена специальная трубка с напаянной металлической сеткой.

Через нее проходит вода системы отопления. Именно, эта решетка генерирует сильные вращательные потоки теплоносителя, которые тормозят и поднимают мелкие воздушные пузыри вверх.

Таким манером, преобразованный воздух удаляется наружу, посредством воздушной камеры.

Накопившуюся внутри батарей грязь, удаляют через сливной кран, который находится внизу.

• Многоступенчатая система.

  Для того, чтобы у вас не возникали проблемы, связанные с образованием воздушных пробок, нужно еще на начальной стадии составления проектной документации автономной системы отопления, не забыть об одном, очень важном моменте.

  Это многоступенчатая система отвода воздуха из отдельно взятых групп отопительных приборов.

При этом, для них нужно применять различные модификации воздухоотводчиков и устанавливать их стоит в различных местах:

• для выпускания воздуха из теплообменника отопительного прибора, монтируют воздухоотводчик автоматического типа, прямо на котле или бойлере косвенного нагрева (что это такое),
• каждый, отдельно взятый коллектор, должен иметь свой воздухоотвод,
• на всех радиаторах, необходимо устанавливать ручные краны Маевского,
• для стояков, наилучший вариант – это специальные приспособления, которые монтируют в самых высоких точках системы.

Стравливать воздух из радиаторов нельзя под большим давлением воды.

В противном случае, в теплоносителе образуется большое количество растворенного кислорода, и тогда удалить воздух из системы будет намного сложнее.

Чтобы все работы по стравливанию воздуха из автономной системы отопления выполнить по всем правилам, нужно воспользоваться помощью еще одного человека.

Самому выполнять процедуру сложно.

Кто-то один должен заполнять трубы из сшитого полиэтилена для отопления (цена) водой и следить при этом за показаниями манометра, а второй, в это время выпускает воздух из радиаторов (до тех пор, пока давление не достигнет двух Бар).

В этот момент, необходимо отключить подпитку.

И, пока первый человек занят тем, что пополняет систему водопроводной водой, второй — работает с кранами Маевского.

Как восстановить теплоснабжение

В первую очередь, надо с точностью определить местонахождение пробки в трубах (про сортамент стальных оцинкованных написано в этой статье).

После того, как этот вопрос выяснили, нужно найти ручной или автоматический клапан, который находится ближе всего к проблемному месту.

Затем, приоткрыв кран, стравливаем воздух через этот механизм.

Не всегда стандартный способ оказывается действенным (видео, как спустить воздух через кран Маевского. посмотрите здесь).

Если все вышеперечисленные методы оказались нерезультативными, можно попробовать выдавить пробку, увеличив давление и температуру теплоносителя в системе (показатели должны быть близкие, к максимальным).

Дальше ваши действия должны проходить по стандартной схеме.

Пробка, сдвинутая с места, поступает в сбросной вентиль.

Если и эти действия оказались безрезультатными, придется воспользоваться ближайшим разъемным соединением.

Работу нужно выполнять очень осторожно, если пренебрегать правилами безопасности, можно обжечься и затопить весь дом горячей водой.

Скопившийся воздух в системе отопления с элеваторным узлом частного дома, можно удалить, спустив воду, посредством расширительного бачка.

Пробка выйдет самостоятельно, если воду в контуре довести до кипения.

Выводы

Итак, мы с вами выяснили следующее, для того, чтобы система отопления частного дома функционировала достаточно эффективно, нужно, со знанием дела выполнить все монтажные работы и правильно эксплуатировать магистраль.

Также, необходимо следить за тем, чтобы внутри системы не скапливался воздух и не образовывались пробки.

Для стравливания воздуха нужно использовать специальное оборудование и приспособления.

[note]Только таким образом вы сможете создать комфортные условия для проживания в частном доме, и ваша отопительная система будет работать безотказно.[/note]

Как спустить воздух с системы отопления частного дома, клапан для сброса воздуха

Если система отопления частного дома заполняется водой или антифризом, то в ней по разным причинам могут возникать скопления воздуха. Они появляются в разных местах и препятствуют нормальной циркуляции теплоносителя, что приводит к остыванию как отдельных радиаторов, так и целых стояков. Понятно, что воздух в системе отопления находиться не должен и подлежит удалению тем или иным способом. Цель данной статьи – выявить причины появления воздушных пробок в сети трубопроводов и рассказать о том, как их оттуда «выгнать» в атмосферу.

Почему в системе отопления появляется воздух?

Причин этому явлению достаточно много, мы же перечислим самые основные из них, встречающиеся наиболее часто:

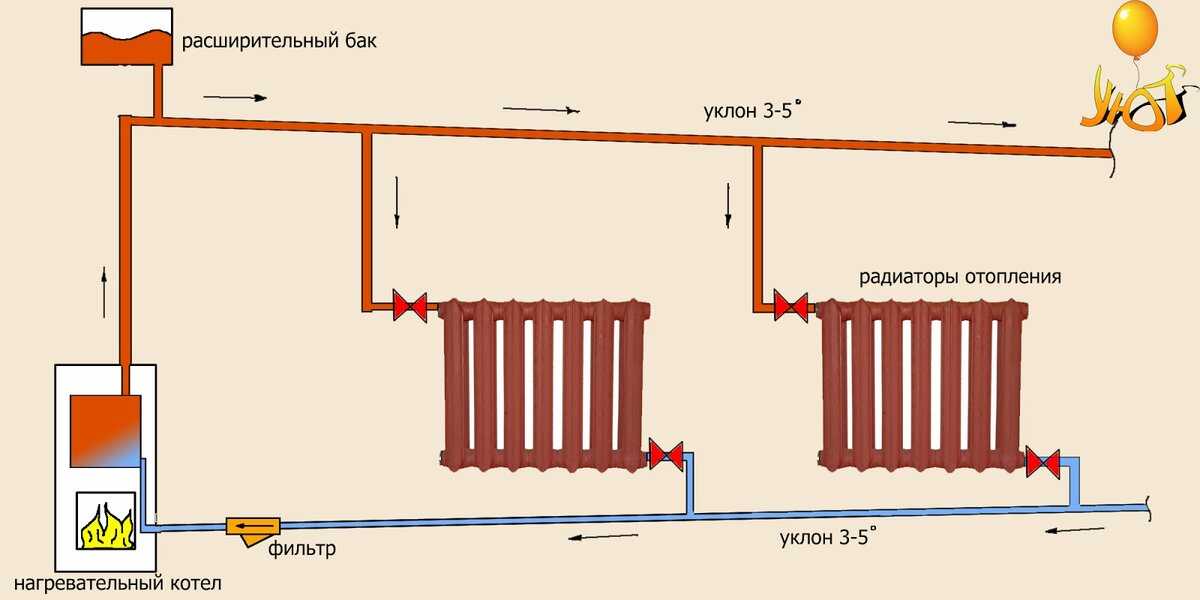

• ошибки в проектировании или монтаже отопительной системы: это уклоны магистралей, сделанные не в ту сторону, не установленные на всех батареях краны Маевского и прочие огрехи;
• неправильное заполнение трубопроводов теплоносителем;
• неисправности автоматических воздухосбрасывающих клапанов;
• треснувшая мембрана расширительного бака: тогда воздух в закрытой системе отопления появляется, проходя через трещину в мембране;
• негерметичность системы: это неплотные соединения деталей трубопроводов и оборудования, трещины в некачественных изделиях;
• выделение растворенного в воде кислорода вследствие ее нагревания.

На практике зафиксированы частные случаи, когда спустить воздух с системы отопления просто невозможно, он появляется там буквально через день. При наличии алюминиевых радиаторов и определенного состава воды внутри отопительных приборов происходит химическая реакция с выделением кислорода и водорода. Эти газы и образуют воздушную пробку, лучший способ этого избежать – организовать автоматический сброс воздуха с помощью клапана, устанавливаемого на радиатор вместо крана Маевского.

Заполнение системы с вытеснением воздуха

Данному вопросу посвящен целый раздел, так как часто во время неправильного выполнения этой операции в сети трубопроводов оказывается воздух. Процедура достаточно проста, если удаление воздуха производится из системы с открытым расширительным баком, находящимся в самой верхней точке. Тут вполне можно справиться в одиночку. Заполнение производится начиная от самой нижней точки, куда в каждой правильно спроектированной системе подсоединен водопровод через отсекающий кран.

Чтобы стравить воздух из системы отопления с открытым баком, надо присоединить к его патрубку перелива длинный шланг, выведенный на улицу. Если котел оборудован группой безопасности, то на время заполнения его лучше отсечь от системы с помощью соответствующей арматуры. Потом надо открыть кран подпитки не более чем на 1/3, чтобы напор из водопровода был небольшой и все элементы системы наполнялись водой постепенно.

Важно. Если проводить операцию под большим водопроводным давлением, то в теплоносителе появится много растворенного кислорода, впоследствии удалить воздух из системы будет гораздо труднее.

Подпиточный кран перекрывается, когда из шланга перелива потечет вода. Затем, взяв инструмент, надо пройти все радиаторы, выпуская из них воздух с помощью кранов Маевского. После чего медленно открывают краны, отсекающие котел. По мере его заполнения автоматический клапан для сброса воздуха, вмонтированный в группу безопасности, будет издавать шипящий звук. В конце следует добавить в систему воды, чтобы уровень в баке составил 2/3 его объема.

Когда спуск воздуха окончен, надо разжечь или включить котел и убедиться, что все радиаторы прогреваются равномерно. Те из них, что остались холодными, должны пройти процедуру развоздушивания повторно. За работой системы и уровнем воды в баке надо наблюдать в течение недели после запуска.

Чтобы правильно спускать воздух из системы закрытого типа, желательно воспользоваться услугами помощника. Процедура отличается от предыдущей тем, что один человек заполняет трубопроводы и следит за показаниями манометра, а второй сбрасывает воздух из батарей, как только давление достигнет 2 Бар. В этот момент подпитка отключается, и пока помощник работает с кранами Маевского, первый человек периодически пополняет систему из водопровода, когда давление в ней падает.

Для справки. В закрытой отопительной системе убрать воздух помогает мембрана расширительного бака, находящаяся под давлением. Когда воздушная пробка уходит в атмосферу, ее место занимает теплоноситель, выдавливаемый мембраной.

Как избавиться от воздуха во время эксплуатации?



В данной ситуации сначала надо определить, откуда берется воздух в трубах. Этому способствует 2 признака:

• появление холодных участков труб и радиаторов;
• журчащие шумы в магистрали.

Когда приблизительное местонахождение пробки обнаружено, идем по трубе вверх, до ближайшего автоматического или ручного клапана. Затем, немного приоткрыв кран подпитки, стравливаем воздух через это устройство. Удаление из батареи происходит таким же образом.

К сожалению, этот стандартный способ действует не всегда. В крайнем случае можно попытаться выдавить воздух из неудобного места, увеличив температуру и давление в системе до значений, близких к максимальным. Дальше действовать по стандартной схеме, зачастую пробка двигается с места и все же попадает в сбросной клапан. Но если и это не помогло, придется стравливать воздух через ближайшее разъемное соединение. Это надо делать крайне аккуратно, чтобы не обжечься и не затопить весь дом.

Совет. Когда разъемных стыков на трубопроводах нет, как в сетях из полипропилена, проще опорожнить всю систему или ее часть и правильно заполнить вновь. В процессе не помешает отыскать причину возникновения пробки.

Заключение

Удаление воздуха из систем отопления: вентиляция

Появление воздушных пробок в системе отопления сопровождается неравномерным нагревом приборов и тревожным шумом в трубопроводе. Теплоноситель движется по контуру «рывками», повышается вероятность гидроудара. Согласитесь, любому здравомыслящему хозяину хотелось бы исключить эти явления.

Устранить и предотвратить вышеуказанный негатив позволяет простое действие – удаление воздушных пробок из системы отопления. Как это сделать? О том, как правильно собрать схему, какие приборы нужно установить, чтобы воздух удалялся своевременно, вы узнаете из нашей статьи.

Информация, представленная для ознакомления, основана на нормативной документации. Мы описали все возможные методы, применяемые против образования воздушных заторов. Для оптимизации восприятия материал дополнен фотоподборками, схемами, видео.

Содержание статьи:

• Чем опасны воздушные пробки?
• Причины избытка воздуха
• Способы удаления воздуха из системы
  • Способ №1 — соблюдение правил монтажа
  • Способ №2 — установка воздухоотводчиков
  • Способ №3 — сильный нагрев теплоносителя
• Заполнение контура отопления теплоносителем
• Выводы и полезное видео по теме

Чем опасны воздушные пробки?

Попадание воздуха — явление очень распространенное. И вы должны ответить на него немедленно. Хотя некоторое количество воздуха в системе может показаться неопасным, оно часто вызывает более серьезные проблемы.

А иногда воздушность радиатора или труб позволяет выявить поломки или недочеты в монтаже системы отопления.

Наличие воздушных пробок обычно проявляется в виде неравномерного нагрева отдельных элементов системы, например, радиаторов.

Если устройство заполнено теплоносителем лишь частично, его работу сложно назвать эффективной, так как часть тепловой энергии помещение не получает, т.е. не прогревается.

Если верхняя часть радиатора отопления остается холодной, а прогревается только его нижняя часть, скорее всего прибор завоздушен, необходимо стравить воздух

Если в патрубках скопился воздух, он мешает нормальному продвижению теплоносителя. В результате работа системы отопления может сопровождаться довольно сильным и неприятным шумом.

Иногда часть системы начинает вибрировать. Наличие воздуха в контуре активирует различные химические процессы, например, может вызвать разложение гидрокарбонатных соединений кальция и магния.

Это приводит к образованию углекислого газа, который нарушает кислотно-щелочной баланс теплоносителя. Повышенная кислотность способствует усилению коррозионного воздействия на элементы системы отопления, что может привести к заметному сокращению срока их службы.

Кроме того, химические процессы, протекающие под воздействием высокой температуры, вызывают отложение известняковых отложений на стенках труб и радиаторов, создавая плотный налет.

В результате уменьшается просвет трубы, изменяются характеристики системы отопления, она работает с меньшим КПД. Большое количество известкового налета может полностью забить трубы, их придется прочистить или даже полностью заменить.

Наличие воздуха в автономной системе отопления может свидетельствовать о процессах, способствующих появлению шлама и засорению труб контура отопления

Если в , наличие воздуха в системе может отрицательно сказаться на ее работе. Подшипники этого устройства рассчитаны на постоянное пребывание в водной среде. При попадании воздуха в насос подшипник будет работать в режиме сухого хода, что приведет к его перегреву и поломке.

Причины избытка воздуха

Существует множество причин появления воздуха; полностью избежать этого явления достаточно сложно. Тем не менее необходимо изучить факторы, под влиянием которых образуются воздушные заторы в системе отопления, чтобы свести к минимуму их влияние на систему.

Чаще всего в систему попадает воздух:

• если отопление изначально было установлено неправильно;
• при несоблюдении правил заполнения отопительного контура водой;
• при нарушении герметичности соединения отдельных элементов системы;
• при отсутствии или неправильном использовании в системе устройств для вентиляции;
• после ремонтных работ;
• при восстановлении потерянного объема охлаждающей жидкости с использованием холодной воды.

Неправильный монтаж системы отопления приводит к ее завоздушиванию в тех случаях, когда трубы проложены с неправильным уклоном, образуют петли и т. д. Такие участки лучше всего отслеживать еще на этапе проектирования автономной системы отопления.

Заполнение контура водой должно производиться по принципу: чем больше объем теплоносителя, тем ниже скорость его поступления в систему. Если вода поступает слишком быстро, на определенных участках она может стать самопроизвольным вариантом гидрозатвора, мешая естественному процессу вытеснения воздуха из контура.

Местами часто возникают протечки. Иногда трещина настолько мала, что вытекающая из нее вода практически сразу испаряется. Отверстие остается незамеченным, и через него постепенно проникает воздух, который замещает потерянный объем воды.

Небольшой зазор, через который вытекает вода, может стать причиной попадания воздуха в контур отопления и стать причиной воздушных заторов

Так как так или иначе контур все же может быть завоздушенным, при проектировании отопления необходимо предусмотреть установку специальных устройства, предназначенные для стравливания воздуха из системы отопления. Если такие воздухоотводчики уже есть, но не дают нужного эффекта, возможно, часть из них сломана и требует замены.

Бывает и так, что устройства для удаления воздуха малоэффективны из-за их неправильной установки или недостаточного количества. Неизбежно воздух попадет в систему после ее ремонта. В этом случае обязательно придется проводить мероприятия по проветриванию.

Растворенный в воде воздух поступает в систему отопления при заполнении контура. При нагреве выделяется в виде мелких пузырьков, из которых образуется воздушная пробка

При потере детали ее необходимо восполнить. Пресная вода, в отличие от уже находящейся в системе, содержит некоторое количество растворенного в ней воздуха. При нагревании выделяется в виде мелких пузырьков и скапливается, образуя пробки.

Если в систему залили свежую охлаждающую жидкость, через некоторое время не помешает убедиться, что она нигде не завоздушена.

Способы удаления воздуха из системы

Итак, во избежание завоздушивания системы отопления, необходимо правильно ее спроектировать и установить, своевременно без лишней спешки очищать и заправлять теплоносителем.

И даже в этом случае в системе все равно может появиться одна или несколько воздушных пробок. Что делать в этом случае? Процедура во многом зависит от конструктивных особенностей системы отопления.

Способ №1 — соблюдение правил монтажа

В схемах с естественной циркуляцией теплоносителя на верхней разводке удаление воздуха осуществляется через . При установке такой системы подводящая магистраль устанавливается так, чтобы она поднималась вертикально к баку.

Бак, обеспечивающий возможность расширения теплоносителя при отоплении, размещается в самой высокой точке системы, что обеспечивает естественное продвижение жидкости по контуру отопления.

Галерея изображений

Фото

Кран Маевского представляет собой небольшое устройство с поворотным механизмом, открывающим/закрывающим канал для удаления скопившегося в аккумуляторе воздуха кран

Устаревшие чугунные батареи также оснащались клапанами для стравливания воздуха, но после нескольких циклов покраски такой клапан открывался с трудом или вообще невозможно

Ручные воздухоотводчики монтируются на радиаторах верхних этажей с вертикальная разводка, на каждый радиатор в насосных системах с горизонтальной разводкой

Устройство для отвода воздуха устанавливается на радиаторные полотенцесушители, подключенные к отопительным контурам

В положении, необходимом для стравливания воздуха, кран Маевского приводится в действие поворотом ключа или отвертки

Выпуск воздуха осуществляется через кран Маевского до воды вытекает из водонагревательного прибора

После удаления лишнего воздуха из системы отопления кран поворачивается в обратную сторону, чтобы перекрыть канал отвода воздуха

Ручной воздухоотводчик для радиаторов

Биметаллическое оборудование

Ручной воздухоотводчик-прекурсор

Кран Маевского в эксплуатации

Установка воздухоотводчика на полотенцесушитель

Ключ управления воздухоотводчиком

Утечка воды является сигналом для остановки прокачки

Механический воздухоотводчик закрыт

Обратная линия также должна быть установлена ​​с уклоном, способствующим естественному движению потока охлаждающей жидкости.

При правильном монтаже системы воздух, поступающий в контур, будет постепенно вытесняться горячей водой вверх и выходить из трубопровода через поверхность расширительного бака, свободно сообщающуюся с атмосферой.

Способ №2 — установка воздухоотводчиков

Схема удаления воздуха из контуров принудительной циркуляции отличается от предыдущего типа. В верхней точке такой системы устанавливается открытый расширительный бак, а закрытый ставится перед входом в обратный котел.

В такой системе линия подачи не должна иметь уклона, т.к. движение теплоносителя стимулируется насосом и используются другие устройства для сброса воздушных пробок.

Для удаления воздуха из системы устанавливаются специальные автоматические воздухоотводчики, которые устанавливаются в самых высоких точках системы и на поворотах трубопровода.

Чтобы снять заглушки с радиаторов, нанесите . Таким же образом удаляется воздух из отопительного контура с естественной циркуляцией, но с нижней обвязкой.

При правильном монтаже процедура удаления лишнего воздуха из системы очень проста, она сводится к открытию соответствующих кранов и закрытию их после выхода образовавшихся в системе отопления воздушных пробок. Автоматические воздухоотводчики вообще не нужно открывать. Они работают при изменении давления.

Галерея изображений

Фото

Автоматический воздухоотводчик стравливает воздух из системы без участия его владельцев

Внутри автомата размещен поплавок, который при скоплении воздуха в корпусе перемещается и открывает клапан для выпуска воздуха

Поскольку при кипячении воды воздух поднимается вверх, необходимо оборудовать все самые высокие точки систем отопления или их участков устройствами для отвода воздуха

Автоматические воздухоотводчики устанавливаются там, где есть вероятность скопления воздуха. В системах с верхней разводкой оборудуются стояками

В отопительных контурах с нижней разводкой автоматы часто ставят на радиаторах вместо кранов Маевского

Поплавковые воздухоотводчики монтируют на коллекторах нагретого теплоносителя и на обратку

В сложных отопительных контурах в сборе с несколькими витками трубопровода , каждый поворот стараются оборудовать автоматическими воздухоотводчиками во избежание образования воздушных пробок

В закрытых системах, независимо от их типа разводки и сложности конструкции, воздухоотводчики устанавливаются в обязательном порядке, т. к. группа безопасности

Автоматический воздухоотводчик типа

Принцип управления поплавковым клапаном

Расположение поплавкового устройства в высшей точке системы

Установка на магистральном трубопроводе

Автоматический воздухоотводчик в нижней схеме подключения

Размещение в сложных контурах

Воздухоотводчик в составе группы безопасности

Закрытые контуры отопления в обязательном порядке дополняются автоматическими воздухоотводчиками.

Устанавливаются по всему контуру в определенных точках, что позволяет удалять воздушную пробку из контура локально, не дожидаясь движения воздуха в верх системы. Такая схема получила название многоступенчатой ​​системы деаэрации.

Идея состоит в том, чтобы обеспечить выпуск воздуха для каждой части отопительного контура. Обычно каждый радиатор снабжен ручным воздухоотводчиком, например краном Маевского.

Если радиатор горячий снизу и при этом его верхняя часть остается холодной, то из него необходимо удалить скопившийся воздух.

Если даже после прокачки воздуха через кран Маевского радиатор прогревается неравномерно, возможно, прибор следует снять и промыть или заменить на новый

Для этого вам понадобится гаечный ключ или отвертка, а также емкость для сбора воды и тряпка для пола. С помощью инструментов кран Маевского вскрывают и подставляют под него контейнер. Воздух выходит с характерным шипением.

При снятии заглушки из крана Маевского потечет вода. Теперь кран можно закрыть. В большинстве случаев эта нехитрая процедура позволяет восстановить равномерное распределение охлаждающей жидкости по всему радиатору.

Воздухоотводчики автоматические горизонтального и вертикального типа. Их устанавливают в местах, где вероятность застоя воздуха наибольшая. Это могут быть участки, где труба отопления делает поворот, петлю и т. д.

Воздушность системы отопления более характерна для верхних этажей здания, поэтому особое внимание следует уделить установке здесь устройств для вентиляции воздуха.

На данной схеме показаны места установки устройств для удаления воздуха из системы отопления: воздухоотводчик автоматический и кран Маевского

При использовании воздухоотводчиков автоматических важно следить за уровнем давления в системе. Кроме того, такие устройства имеют повышенную чувствительность к загрязнениям.

Для продления срока службы автоматических воздухоотводчиков необходимо установить качественные фильтры и регулярно промывать отопительный контур.

Автоматические устройства для удаления воздуха необходимы при установке закрытых систем отопления. Их установка позволяет быстро и без участия человека устранять воздушные пробки

Для определения места, в котором скопился воздух, радиаторы и патрубки для начала просто ощупываются. Там, где температура нагрева заметно ниже, обычно имеется воздушная пробка.

Еще один способ определить место с воздухом — постучать по контуру. Используется небольшой металлический предмет, которым наносят точные удары. В местах скопления воздуха звук будет более звонким.

Способ №3 — сильный нагрев теплоносителя

Иногда для естественного удаления лишнего воздуха из отопительного контура достаточно сильно нагреть теплоноситель. Высокая температура стимулирует процесс выпуска воздуха и его движение по системе. Нагрев воды в системе отопления допускается до 100 градусов.

На этой схеме показан сепаратор воздуха. Данное устройство позволяет удалять из контура отопления не только воздух, но и загрязнения

Если в системе вновь и вновь наблюдается образование воздушных пробок, следует осмотреть все соединения на герметичность.

Рядом с местом образования скопления воздуха почти наверняка обнаружится небольшая щель, из которой незаметно вытекает вода и в которую просачиваются пузырьки воздуха. Заделка такого зазора или трещины решит проблему.

Галерея изображений

Фото

Вместо крана Маевского и поплавкового воздухоотводчика систему отопления можно оснастить воздухоотделителем, работающим на основе закона Генри

В этом устройстве из воды выделяются пузырьки воздуха

Для продления срока службы сепаратора производители устройств рекомендуют вводить его в систему перед насосом

При возможности загрязнения шламом СОЖ устройство устанавливается в сеть, выполняющая функции сепаратора и десламатора

Сепаратор воздуха на участке трубопровода

Сепаратор в системе отопления

Оптимальное расположение

Симбиоз сепаратора и деслалятора

Наиболее уязвимыми к воздушным пробкам считаются. Взаимодействие горячей жидкости с материалом устройства вызывает развитие коррозионных процессов, которые сопровождаются выделением газообразных веществ.

Если завоздушивание такого радиатора наблюдается снова и снова, есть смысл заменить его на более современный прибор с внутренним антикоррозийным покрытием.

Заполнение контура отопления теплоносителем

Для правильной работы системы отопления ее необходимо промыть, а затем повторно заполнить водой. Часто на этом этапе происходит подсос воздуха в контур. Это связано с неправильными действиями при заполнении контура. В частности, воздух может быть захвачен слишком быстрым потоком воды, как упоминалось ранее.

Схема расширительного бачка открытого контура отопления позволяет получить представление о порядке заполнения такой системы теплоносителем после промывки

Кроме того, также способствует более быстрому удалению той части воздушных масс, которые растворены в теплоносителе. Для начала имеет смысл рассмотреть пример заполнения открытой системы отопления, в высшей точке которой находится расширительный бачок.

Такой контур следует заполнять охлаждающей жидкостью, начиная с его нижней части. Для этих целей в нижней части системы устанавливается запорная арматура, через которую в систему подается водопроводная вода.

В правильно устроенном расширительном баке есть специальная трубка, предохраняющая его от переполнения.

На эту трубу следует надеть шланг такой длины, чтобы второй его конец был выведен на площадку и находился вне дома. Перед заполнением системы позаботьтесь о котле. Рекомендуется отключить его на это время от системы, чтобы защитные модули этого блока не сработали.

После завершения этих подготовительных мероприятий можно приступать к заполнению контура. Кран в нижней части контура, по которому течет водопроводная вода, открыт, так что вода очень медленно заполняет трубы.

Рекомендуемый расход при наполнении должен быть примерно в три раза меньше максимально возможного. Это означает, что клапан следует перекрывать не полностью, а только на одну треть просвета трубы

Медленное заполнение продолжают до тех пор, пока вода не потечет через переливной шланг наружу. После этого должен закрыться. Теперь нужно пройтись по всей системе и открыть кран Маевского на каждом радиаторе, чтобы стравить воздух.

После этого можно снова подключить котел к системе отопления. Эти краны также рекомендуется открывать очень медленно. Во время заполнения котла теплоносителем слышен шипящий звук защитного клапана для выпуска воздуха.

Это нормальное явление. После этого снова нужно в таком же медленном темпе доливать воду в систему. Расширительный бачок должен быть заполнен примерно на 60-70%.

После этого необходимо проверить работу системы отопления. Включается котел и нагревается система отопления. Затем исследуются радиаторы и трубы, чтобы определить места, где нет или недостаточно тепла.

Недостаточный прогрев свидетельствует о наличии воздуха в радиаторах, необходимо снова стравить его через краны Маевского. Если процедура заполнения контура отопления теплоносителем прошла успешно, не расслабляйтесь.

Еще как минимум неделю следует внимательно следить за работой системы, следить за уровнем воды в расширительном бачке, а также проверять состояние труб и радиаторов. Это позволит вам быстро решить проблемы.

Таким же образом заполняют теплоносителем системы закрытого типа. Вода также должна подаваться в систему на небольшой скорости через специальный кран.

Заполнить замкнутую систему отопления рабочей жидкостью (теплоносителем) можно самостоятельно. Важно для этого вооружиться манометром

Но в таких системах важным моментом является контроль давления. При достижении отметки в два бара перекрыть воду и стравить воздух со всех радиаторов через краны Маевского. При этом давление в системе начинает снижаться. В контур необходимо добавить немного охлаждающей жидкости, чтобы на уровне двух бар.

Выполнение обеих этих операций в одиночку затруднительно. Поэтому рекомендуется заполнить замкнутый контур помощником. Пока один набирает воздух из радиаторов, его напарник контролирует уровень давления в системе и тут же корректирует его. Совместная работа повысит качество данного вида работ и сократит их время.

Выводы и полезное видео по теме

Видео №1. Наглядная демонстрация процесса удаления лишнего воздуха из радиатора с помощью крана Маевского:

Видео №2. Как стравить воздух из контура отопления, что не выходит через вентиляционное отверстие:

Попадание воздуха в систему отопления снижает ее эффективность и может привести к повреждению некоторых компонентов .

Чтобы успешно справиться с этой проблемой, следует изначально правильно установить отопление или исправить имеющиеся недостатки. Кроме того, необходимо установить устройства для отвода воздуха и соблюдать правила эксплуатации систем отопления.

Если у Вас возникнут вопросы при ознакомлении с предоставленной информацией, пишите в комментариях. Ждем ваших рассказов о собственном устройстве отопления, об установке устройств для удаления воздуха из системы. Приглашаем комментировать материал в блоке под текстом статьи.

Как стравить воздух из системы отопления

По Один час Отопление и кондиционирование воздуха

Бойлерные системы, которые распределяют горячую воду по плинтусным радиаторам по всему дому, популярны во многих частях Соединенных Штатов и обеспечивают энергоэффективное отопление, чтобы ваша семья оставалась теплой всю зиму. Однако, когда что-то идет не так, домовладельцам может быть трудно уверенно диагностировать проблемы с этими системами.

Одной из наиболее распространенных проблем этих систем является скопление воздуха, которое создает странные звуки, исходящие от плинтусов, и недостаточный нагрев. К счастью, удаление воздуха из системы отопления — это простой процесс HVAC, который многие домовладельцы могут выполнять самостоятельно.

Что такое плинтус с горячей водой или радиаторная система отопления?

Называемые в промышленности гидравлическими системами, эти герметично закрытые системы начинаются с бойлера, который направляет горячую воду к радиаторам или плинтусам по всему дому. Горячая вода отдает лучистое тепло, а затем циркулирует обратно в котел для повторного нагрева. Напольные вариации становятся все более популярными, но все еще менее распространены, чем традиционные варианты.

Водяные системы, также известные как бойлеры или просто радиаторы, могут работать на электричестве, мазуте, природном газе или пропане.

Три основные причины скопления воздуха в радиаторах

Существуют три основные причины скопления воздуха в системах лучистого отопления:

1. Водяной насос был установлен над баком подачи воды.
2. В системе скопился водород из-за наличия ржавчины в трубопроводе.
3. Из-за утечек воздух попал в систему и попал в нее. (Это более распространено, если котел находится под давлением.)

Признаки того, что ваша система водяного отопления нуждается в продувке воздухом

Хотя это может быть сложно, важно прислушиваться к характерным изменениям звуков, издаваемых вашим котлом, радиатором или плинтусами, когда они включаются, работают или отключения. Признаки скопления воздуха:

• Шумное бульканье или странные хлопки.
• Звук, похожий на стук воды из труб.
• В комнатах холоднее, чем обычно, или плинтусы не нагреваются нормально.

Ручные и автоматические выпускные клапаны

Существует два типа выпускных клапанов для систем водяного отопления:

1. Ручной выпускной клапан . Это ручные клапаны, которые домовладельцы могут включать для выпуска воздуха. Они часто располагаются там, где наиболее вероятно скопление воздуха, обычно над котлом или в самой высокой точке трубопровода. Когда вы заметите звуки, связанные со скоплением воздуха, просто выполните действия, описанные в следующем разделе, чтобы использовать выпускной клапан.
2. Автоматический выпускной клапан — это пассивный клапан, реагирующий на скопление воздуха с течением времени. Когда дополнительное давление в линии достигает определенной точки, оно заставляет открыть клапан, чтобы выпустить воздух. Эти клапаны могут выйти из строя, поэтому вам может потребоваться проверить или даже заменить свой.

Квалифицированный специалист по ОВКВ может дооснастить существующие системы этими клапанами в зависимости от ваших потребностей.

Как удалить воздух из системы отопления плинтуса

Чтобы использовать ручной выпускной клапан, выполните следующие действия. Независимо от того, отапливается ли ваш дом радиаторами или плинтусами, эти шаги во многом будут одинаковыми:

• Включите котел на максимальную мощность и дайте радиатору или плинтусу нагреться. Это должно занять от 15 до 30 минут. Когда станет жарко, выключите всю систему.
• Подойдите к радиатору (или плинтусу), ближайшему к котлу, и найдите клапан для выпуска воздуха. Клапан обычно располагается в верхней части радиатора или трубопровода, и для него потребуется отвертка с плоской головкой или ключ для воздушного клапана, который можно приобрести в любом хозяйственном магазине.
• Поместите емкость под клапан для сбора воды и подготовьте полотенце. Медленно откройте клапан; некоторое количество воды может капать, но любой захваченный воздух также будет выпущен. Вы, вероятно, услышите легкое шипение, когда впервые ослабите клапан, что является отличным признаком того, что из системы удаляется захваченный воздух.
• Когда из клапана перестанет выходить воздух, полностью закройте его.
• Повторите эти шаги для каждого вентиля радиатора (или плинтуса) в вашем доме. Обычно лучше переходить от ближайших к котлу радиаторов к тем, которые расположены дальше всего.
• После удаления воздуха из всех радиаторов или плинтусов проверьте по манометру на котле давление воды в норме (обычно от 1,5 до 4 бар) и включите систему отопления.

Если эти действия не устранят обнаруженные вами проблемы, пора обратиться за помощью к специалисту.

Сохраняйте спокойствие с помощью профессионального ремонта системы водяного отопления

Самый простой способ решить проблему скопления воздуха в вашей системе отопления включает в себя один шаг и один инструмент.
