для чего он нужен в частном доме и как осуществить его подбор и расчет своими руками

Теплообменник для горячей воды от отопления – самый экономичный вариант организации горячего водоснабжения частного дома.

Теплообменник увеличивает эффективность отопления, обеспечивает бесперебойное снабжение дома горячей водой – и все это делается одновременно.

Что это такое

Что такое теплообменник для горячего водоснабжения – это устройство, в котором производится обмен тепловой энергией между двумя раздельными средами. Говоря проще, горячая вода, находящаяся в одной емкости, нагревает холодную воду, находящуюся в другой, причем, между собой эти емкости не сообщаются. Простым примером прибора можно назвать трубу с холодной водой, которая помещена в трубу большего диаметра с горячей водой.

Вода в меньшей трубе начнет нагреваться, стремясь уравнять температуру с внешней средой. Теплообменник для ГВС принцип работы его не меняется при любом типе устройства.

Для поддержания процесса в стабильном режиме обе жидкости движутся (циркулируют) с определенной скоростью, что позволяет получить устойчивый постоянный процесс.

При правильной конструкции и точной настройке скорости циркуляции обеих жидкостей потери тепла сводятся к минимуму.

Применение аппарата позволяет использовать один источник нагрева для систем отопления и ГВС одновременно, снижая тем самым количество оборудования и расходы на теплоноситель. Прибор для горячего водоснабжения частного дома выгоден тем, что позволяет добиться большей автономности жилища и уменьшить зависимость от сетевых ресурсов.

Обратите внимание! Этот аппарат не является самостоятельным нагревателем, для работы ему требуется теплоноситель, уже имеющий нужную температуру среды.

Для чего нужен

Теплообменник в системе отопления и ГВС может выполнять несколько функций:

  • Нагрев воды для бытовых нужд (системы отопления и ГВС).
  • Стабилизация работы (подогрев теплоносителя от горячей воды в собственном котле).

Отопление дома непосредственно через теплообменник требует наличия теплоносителя со стабильной и регулируемой температурой. Если использовать прямой подогрев теплоносителя в котле, температура будет постоянно меняться, добиться нужной степени нагрева будет очень сложно.

Решает эти проблемы аппарат, в котором регулировка параметров теплоносителя осуществляется плавно и эффективно.

Наличие горячего теплоносителя дает возможность нагрева воды для бытовых нужд.

Учитывая, что вода движется независимо друг от друга, можно использовать тепло одной системы для нагрева другой без всяких ограничений. Эта функция выполняется аппаратом, который осуществляет передачу тепловой энергии от теплоносителя к воде из системы отопления и ГВС, делая ее независимой от окружающих сетей и снимая зависимость от компаний-поставщиков.

Важно! Теплообменник для отопления частного дома – многоплановый механизм, позволяющее значительно экономить на горячем водоснабжении.

От каких факторов зависит эффективность

На работоспособность влияют несколько факторов:
  • Конструкция устройства.
  • Режим работы, температура отдающего теплоносителя.
  • Величина потерь тепла или, проще, состояние внутренней поверхности трубок (отсутствие накипи или наслоений, работающих как теплоизолятор и снижающих способность к принятию или отдаче тепловой энергии).

Поскольку устройство выбирается на стадии проектирования и монтажа, а режим работы устанавливается при настройке системы отопления в целом, то наиболее важным фактором становится борьба с потерями. Для этого теплообменник бытовой периодически промывают и очищают с помощью различных средств, которых достаточно в продаже.

Для удаления накипи применяют кислотные составы, а жировые отложения очищаются с помощью каустической соды. После очистки устройство тщательно промывают и вновь подключают к оборудованию. Другим средством, осуществляющим профилактику и снижающим степень загрязнения, являются фильтры. С их помощью отсеиваются посторонние частицы, взвесь, жировые соединения. При этом, фильтры также подлежат периодической промывке или замене.

Обратите внимание! На отложение солей или появление накипи на стенках или поверхностях устройства в большой степени влияет скорость движения воды. Чем она выше, тем меньше возможность образования наслоений, но при этом снижается работоспособность. Теплообменник для каждого дома нуждается в правильном выборе режима работы.

Классификация

Вне зависимости от модели, они делятся на стальные и чугунные. Такое деление возникло в процессе развития и формирования систем отопления и водоснабжения.

Традиционно использовались чугунные устройства, поскольку их было легче производить – отливка производилась быстрее и обходилась дешевле, чем изготовление стальных деталей, их сборка, герметизация и т.д.

Кроме того, отсутствие или дороговизна нержавеющих сталей не оставляла никаких вариантов.

Со временем возможности материалов уравнялись, а производственный процесс позволил изготавливать изделия любой сложности из нержавейки. При этом, от чугуна как материала не отказались, так как простота и скорость литьевого производства сохранили свою привлекательность. И по сей день приборы из обоих материалов производятся, активно используются.

Чугунный

Теплообменники из чугуна отличаются большим весом и массивностью. Отливка корпусов с тонкими стенками сложна и ненадежна, поэтому чугунный аппарат всегда значительно тяжелее, чем стальной. Кроме того, отрицательным свойством материала является его хрупкость.

При резких механических или термических воздействиях – ударах, резком заполнении холодного корпуса горячей водой – механизм может треснуть, что не поддается ремонту.

При этом, обычно чугунные корпуса имеют секционное строение, что позволяет изменять размеры и мощность устройства и удалять вышедшие из строя секции. Чугун подвержен коррозии, появлению на внутренней поверхности накипи. Эффективность теплоотдачи у таких механизмов довольно высока, хотя снижена возможность оперативного изменения режима работы.

Стальной

Стальные (нержавеющие) приборы полностью лишены недостатков своих чугунных собратьев. Они прочны, не разрушаются от ударов и резких перепадов температуры, в гораздо меньшей степени подвержены коррозии

(на нержавейку воздействует только электрохимическая коррозия). Сборка их производится прямо на заводе, что осложняет их ремонтопригодность.

Теплоотдача стали высока, она быстро набирает или отдает тепло, что при активных режимах использования может привести к усталостным напряжениям металла, появлению трещин или выходу прибора из строя.

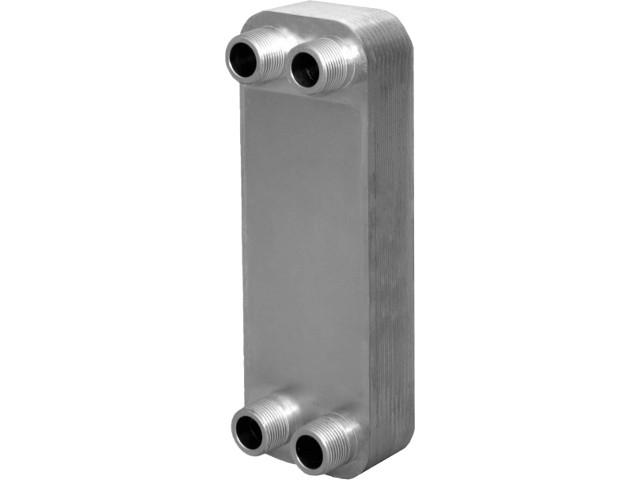

Наиболее распространен пластинчатый теплообменник для отопления, представляющий собой набор плоских пластин с каналами для прохода греющей и нагреваемой среды. Большая площадь пластин способствует эффективной передаче тепла.

Типы моделей

Установлены приборы могут быть в разных точках, что влияет на их эффективность, а также требует различного конструктивного решения. В зависимости от вида и модели источника нагрева могут быть использованы разные типы:

Внутренние

Теплообменники, находящиеся непосредственно в нагревательных устройствах – котлах, печах и т.д. Установка в такой точке дает максимальную эффективность, так как практически отсутствуют потери на нагрев корпуса, на охлаждение теплоносителя во время транспортировки от нагревателя до аппарата.

Чаще всего такие устройства встроены в котел уже на стадии производства, что упрощает задачи по монтажным или наладочным работам – требуется лишь настройка оптимального режима функционирования.

Внешние

Внешние теплообменники устанавливаются отдельно от источника тепла. Такой способ применяется при невозможности или значительной удаленности источника от системы отопления. Например, если в доме используется отопление от сети ЦО, теплообменник бытовой для нагрева холодной воды будет являться внешним устройством. Эффективность такого устройства несколько ниже, чем у внутренних типов, что обусловлено меньшей температурой теплоносителя.

Какой вид лучше выбрать

Подбор теплообменника для гвс осуществляется в случае, если отопление подается не от котла, или в системе его не предусмотрено. Для местных систем отопления или при наличии подключения дома к системе ЦО выбор внешнего устройства очевиден, поскольку иных вариантов не имеется.

Подбор теплообменника производится по имеющимся параметрам системы и обусловлен строением котла, способом получения теплоносителя, величиной необходимого потребления воды и т.д.

Как произвести расчет

Расчет для теплообменника гвс производится путем довольно сложных вычислений, требующих специальной подготовки. Детальный расчет требует составления теплового баланса, учета устройств теплопередачи, расчета средней разности температур и т.д. Все эти операции требуют познаний в области теплотехники, которыми обладает далеко не каждый, а вероятность ошибки очень высока даже у специалиста.

Выход из положения можно найти в сети интернет – онлайн-калькуляторы, в достаточном количестве имеющиеся на сайтах производителей теплового оборудования, позволяют получить нужные данные просто и достаточно надежно. Для проверки расчет следует продублировать несколько раз, сопоставить полученные результаты для выбора наиболее верного.

Монтаж

Работы по монтажу представляют собой установку и подключение устройства к соответствующим магистралям. Теплообменник водяной необходимо подключить к системе ГВС. Порядок действий определяется типом конструкции устройства и точкой установки в помещении.

Как установить внутренний

Внутренний теплообменник обычно уже установлен и нуждается только в подключении к системе ГВС. Все необходимые действия – присоединение соответствующих патрубков в разрыв отвода от трубопровода ХВС и к вновь образованной линии ГВС.

Как установить внешний

Монтаж внешних устройств производится в непосредственной близости от сети питания. Производится подключение теплоносителя в разрыв питающей магистрали. Система ГВС подключается на выходной патрубок, на входной подключается отвод от ХВС. Выполняется настройка или запуск устройства.

Важно! Все входящие или выходящие линии должны быть оборудованы вентилями с обводными трубопроводами для отключения теплообменника при необходимости ремонта или обслуживания.

Готовим механизм самостоятельно

Для самостоятельного изготовления следует, прежде всего, определиться с моделью устройства. Изготовить теплообменник для системы отопления своими руками проще всего бойлерного типа, поскольку такой вариант наиболее доступен и эффективен.

Упрощая, такое устройство представляет собой бочку с нагретым теплоносителем, внутри которой находится змеевик или трубная доска с множеством трубок для нагрева ГВС.

Вариантов может быть очень много, каждый мастер привносит в конструкцию какие-то свои идеи.

Водяная рубашка

Самодельный теплообменник водоводяной «водяная рубашка» – это тот самый вариант, о котором уже упоминалось. Труба (емкость), расположенная внутри другой трубы (емкости) с теплоносителем. Изготовление такой модели несложно, но потребует обеспечения герметичности большей емкости, что в домашних условиях непросто сделать. Температурные расширения, неминуемые при эксплуатации, оказывают отрицательное влияние на прочность сварного шва.

Эффективность системы прямо пропорциональна длине внутреннего трубопровода, для чего обычно используют змеевики или подобные устройства, увеличивающие длину и площадь соприкосновения поверхности трубы
.

Распространенным вариантом является медная трубка, свернутая кольцами или зигзагами, омываемая горячим теплоносителем из большей емкости.

Трубная доска

Такой прибор представляет собой пучок трубок, присоединенных к двум плоским пластинам с отверстиями (отсюда и название). Пластины отсекают емкости, одна из которых имеет входной и выходной патрубки для поступления холодной воды и вывода нагретой. Вторая емкость служит для обеспечения циркуляции воды, увеличивает длину трубок и, соответственно, площади соприкосновения.

Вся конструкция помещается в корпус с горячим теплоносителем, который нагревает воду в трубках. Такая система требует участия умелого сварщика, так как количество трубок велико, требует качественного присоединения. Нарушение герметичности любого шва приведет к перемешиванию воды с теплоносителем, что недопустимо.

Полезное видео по теме


Теплообменник – несложное, эффективное устройство, необходимое в частном доме позволяет значительно сэкономить на поставках ресурсов. Самостоятельное изготовление прибора вполне возможно, но потребует определенных познаний и качественной сборки.

устройство, виды, производители, плюсы и минусы

Содержание статьи:

Теплообменник для отопления представляет собой техническое устройство, передающее тепло между горячей и холодной средой. Приборы этого типа, применяемые для отопительных систем, делятся на несколько категорий в зависимости от принципа работы, взаимодействия сред, способа передачи тепла, а также направления движения носителя и потребителя тепла. При выборе теплообменного аппарата для дома или бани учитывают особенности конкретной системы отопления, плюсы и минусы прибора, его конструкцию и дополнительный функционал.

Устройство и принцип работы теплообменника

Принцип движения теплоносителя в теплообменнике пластинчатого типа

Конструкция теплообменного прибора напрямую зависит от его типа. Современные приборы для обогрева состоят из двух прижимных плит с отверстиями, к которым подключаются дополнительные элементы трубопровода. Носитель и потребитель тепла также поступают внутрь прибора благодаря наличию отверстий. Принцип работы теплообменника достаточно простой, его можно рассмотреть на примере пластинчатого агрегата. Поток тепла в таком приборе влияет на гофрированный слой в нем, постепенно набирающий скорость в процессе работы.

После запуска первого этапа среды начинают перемещаться навстречу друг другу с обеих сторон во избежание смешивания. На пластинах, расположенных параллельно, формируются рабочие каналы, во время перемещения по ним в каждой среде происходит тепловой обмен, в результате чего тепло выходит за пределы агрегата. В домашних или банных пластинчатых агрегатах внутренние потоки могут идти по схеме одноходового или многоходового типа с учетом технических характеристик и конкретных условий.

Перед выбором прибора полезно почитать информацию о том, для чего нужен теплообменник, узнать о типах агрегата, правилах его монтажа и эксплуатации.

Виды по принципу работы

Принцип работы и устройство смесительного теплообменника

По способу взаимодействия сред тепловые обменники могут быть поверхностными и смесительными. Схема подключения смесительного теплообменника считается более сложной.

Смесительные

В основе работы смесительных агрегатов лежит контакт двух веществ и смешивание потребителя и носителя тепла. Смесительный теплообменник для отопления делится на несколько категорий, сюда входят градирни с дымоходом, паровые барботеры, а также конденсаторы барометрического типа и сопловые подогреватели.

Поверхностные

Схема работы поверхностного теплообменника

Поверхностный теплообменник работает в котельной за счет передачи тепла сквозь контактную поверхность. Это могут быть пластины или труба в зависимости от типа прибора. Среды внутри таких агрегатов не смешиваются между собой, в чем заключается их главное отличие от смесительных аналогов.

По принципу передачи тепла поверхностные тепловые обменники делятся на два типа: регенеративные и рекуперативные.

  • Принцип действия рекуперативного теплообменника основан на непрерывной передаче тепла сквозь контактную поверхность. Таким образом работают многие приборы пластинчатого типа.
  • Стандартный или вторичный регенеративный агрегат предназначен для охлаждения и нагревания воздуха. В этих устройствах движение носителя и потребителя тепла происходит в периодическом режиме. Такие установки часто применяются в офисных многоэтажных зданиях.

Рекуперативные приборы делятся на две категории в зависимости от поверхности. Она может быть изготовлена из труб, такой вариант предназначен для работы в условиях высоких перепадов давления. Приборы с листовой поверхностью более компактны и имеют небольшой вес, поэтому монтаж теплообменника этого типа почти не доставляет проблем.

Кожухотрубные

Кожухотрубной прибор изготовлен из ребристых труб, увеличивающих площадь поверхности, которая передает тепло. Он может иметь конструкцию, включающую трубные решетки, с жесткой сцепкой всех деталей и элементов. Решетки в таком устройстве привариваются к стенкам корпуса, на сцепке к нему прикрепляются трубы. Конструкция с плавающей головкой считается более совершенной, аппараты этого типа стоят дороже, но считаются более практичными.

Погружные

Приборы такого типа часто устанавливают в многоэтажках. В них установлен змеевик в форме цилиндра, размещенный в сосуде с жидкостью. За счет простой конструкции время на отдачу тепла заметно сокращается.

Спиральные

Обвязка такого теплообменника состоит из металлических листов, скрученных в спираль и закрепленных на крене. Агрегатам этого типа нужна хорошая герметизация. Также нужно учесть, что установка спирального теплообменника требует специальных навыков. Спиральные приборы не используют в системах с давлением более 10 кгс/см2.

Пластинчатые

Пластинчатые приборы заслуженно считаются наиболее совершенными и идеально подходят как для частных домов, так и для производственных помещений. Они не доставляют проблем во время сборки и чистки, имеют минимальную степень сопротивления гидравлике. Схема подачи рабочей среды в них может осуществляться тремя способами: прямоточным, смешанным и противоточным.

Погружной
Спиральный
Пластинчатый
Кожухотрубный

Достоинства и недостатки

Современные агрегаты просты в обслуживании и не доставляют проблем во время разбора и промывания устройства. Пластинчатые теплообменники, которые устанавливают чаще всего, загрязняются медленнее за счет повышенной турбулентности и качественной полировки.

Тепловые агрегаты от ведущих производителей служат дольше по сравнению с водяными бойлерами, котлами ГВС и печами для домов и гаражей. Средний срок службы агрегата составляет около 10-20 лет. У большинства устройств практически нет недостатков за исключением необходимости чистить прибор по мере его загрязнения. Чтобы сократить скопление грязи внутри устройства, нужно всегда использовать качественный теплоноситель.

Правила выбора

Виды теплоносителей, используемых для систем отопления

В список основных критериев, на которые необходимо обращать внимание при выборе, входит:

  • тип и качество применяемого теплового носителя;
  • простота разборки и сборки;
  • тип передачи тепла;
  • возможность наращивать объем мощности в процессе эксплуатации.

Пластинчатые обменники чаще используют для систем охлаждения и подогрева холодильников и бассейнов, спиральные применяют в различных сферах промышленности, горизонтальные лучше подходят в качестве устройств подогрева.

Эксплуатация и уход

Своевременный осмотр, профилактика и замена деталей помогут сэкономить на ремонте и покупке нового прибора. На работе агрегата негативно сказывают процессы коррозии и эрозии деталей, фрикционный износ во время повышенной вибрации, а также воздействие высоких температур.

Если не устранить проблемы вовремя, конструкция может выйти из строя. Очистку устройства можно проводить самостоятельно или доверить ее специалисту.

Популярные производители

Теплообменники Астера отечественного производства

На российском рынке хорошо зарекомендовали себя разборные и паяные тепловые обменники от брендов РИДАН и ASTERA, отличающиеся высоким уровнем качества и доступностью необходимых запасных элементов.

Из зарубежных брендов покупатели чаще выбирают дизельные и стандартные устройства от ALFA LAVAL, DANFOSS и SONDEX.

При выборе агрегата нужно учитывать особенности системы в целом, смету, если речь идет о проекте, требования по количеству кВт, а также другие необходимые параметры.

водонагреватели и бойлер электрический, что такое и как использовать

К числу ключевых элементов отопительной системы можно отнести такие агрегаты, как теплообменники для отопления, а также бойлер или водонагреватель. Бойлер – это емкость достаточно большого объема, под или в которой располагается источник тепла. Для нагревания воды может использоваться либо водяной, либо паровой теплообменник. Этот прибор оборудован специальным отопительным котлом, задача которого заключается в нагреве воды, циркулирующей в замкнутом пространстве. Такие устройства получили название водонагревателей (бойлеров) косвенного нагрева.

Типы теплообменников

Функции теплообменников для котлов достаточно многочисленны и важны, поскольку именно от данного прибора во многом зависит назначение и конструкция самого используемого котла. Кроме этого с помощью теплообменника холодный теплоноситель получает необходимый объем тепла от уже нагретого. Еще одна важная функция: устройство осуществляет передачу энергии тепла от теплоносителя к санитарной воде, а также от сгораемого газа непосредственно к теплоносителю.

В зависимости от способа передачи тепла жидкостям выделяют следующие виды теплообменников:

  1. Первичный – передача энергии осуществляется от газа к теплоносителю;
  2. Вторичный (водоводяной) – передача энергии осуществляется от жидкости к теплоносителю;
  3. Битермический (совмещенный), особенностью которых является двойной обмен тепла от теплоносителя к воде и от газа к теплоносителю.

Первичный

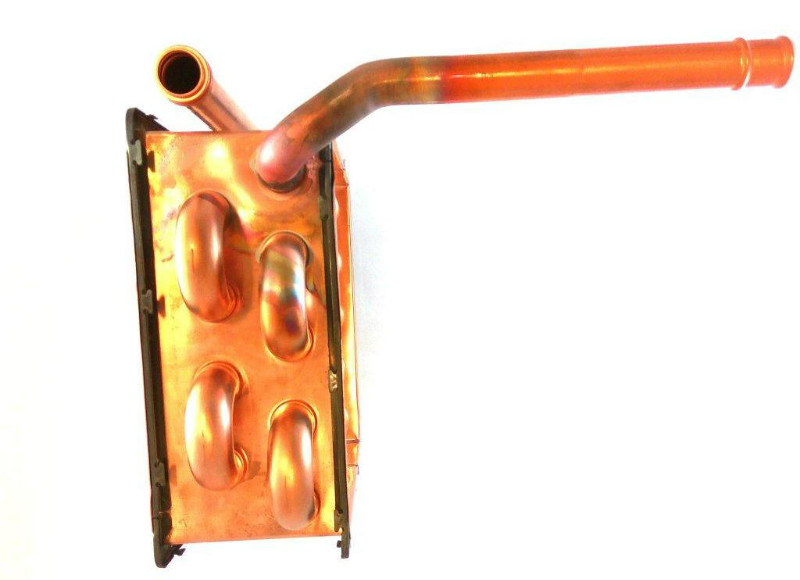

Первичный теплообменник – это достаточно большая медная труба, которая изогнута в одной плоскости в виде змеевика. В этой же плоскости располагаются пластины различного размера, выполненные из меди. Для предотвращения появления ржавчины поверхность данного агрегата покрыта специальной защитной краской. Мощность первичного теплообменника для отопления в первую очередь зависит от количества ребер и длины трубы.

В большинстве случаев такие приборы обладают примерно одинаковым конструктивным решением, различия же заключаются в способе подключения трубы, в размерах самого теплообменника, а также его мощности. Стоит отметить, что процесс обмена теплом между теплоносителями может быть существенно затруднен в случае загрязнения копотью и грязью.

Не меньшее отрицательное влияние оказывают и отложения солей внутри самого агрегата, препятствующие прохождению воды через бойлер. Это является следствием нарушения циркуляции теплоносителя, а также уменьшения теплопроводности стен прибора. По этой причине необходимо в профилактических целях заниматься своевременным обслуживанием теплообменника для отопления дома, а также выполнять его промывку и очистку.

Специалисты рекомендуют вместе с теплообменником покупать также и фильтры, которые помогут справиться с лишними отложениями и увеличить срок их полезного использования.

Вторичные

Вторичные теплообменники (они также получили название теплообменники горячего водоснабжения – ГВС), отличаются специальными пластинами, которые соединены друг с другом. Данные пластины производятся из нержавеющей стали. Подобные приборы чаще всего устанавливаются в котлах Linea (Bongioanni), Mini kW, Major kW (Immergas), а также Micra 2 (Hermann).

Водоводяной прибор позволяет рассчитывать на необходимый теплообмен благодаря высокому уровню теплопроводности пластин, а также большой площади теплообмена. Таких показателей удается достичь даже несмотря на тот факт, что скорость потока носителя тепла достаточно велика.

Однако благодаря большой скорости практически полностью исключена вероятность появления солей и отложений на стенках. Благодаря некоторым особенностям конструкции, водоводяной теплообменник отличается особыми качествами. К примеру, от количества пластин напрямую зависит мощность и площадь теплообмена. Кроме этого, в остальных разновидностях теплообменников холодная вода и теплоноситель двигаются навстречу, тогда как здесь направление их движения полностью совпадает.

Битермические

Конструктивной особенностью данной группы приборов является наличие сразу двух контуров: горячего водоснабжения и отопления. Такие агрегаты используются в котлах Linea Isy (Bongioanni), Immergas Star kW (Immergas) и Hermann Habitat 2 (Hermann). Если говорить непосредственно о строении модели, то отметим, что она представлена так называемой «трубой в трубе» (коаксиальной). Кроме этого, присутствуют медные пластины, которые расположены на поверхности прибора.

Отличия

Наружная труба предназначена для циркуляции теплоносителя в системе отопления, тогда как внутренняя – для движения санитарной воды. В отопительном режиме функционирования сгораемые газы выделяют тепло, которое доставляется прямо к теплоносителю. Если же теплообменник функционирует в режиме горячего водоснабжения, то тепло сначала передается теплоносителю, после чего оно достается контуру.

Если используется битермический теплообменник для отопления дома, то отпадает необходимость в установке таких гидравлических отопительных агрегатах, как вторичный теплообменник и трехходовой клапан.

Это самым положительным образом сказывается на цене котла, к тому же существенно увеличивается надежность функционирования устройства.

Недостатки

Однако без некоторых недостатков также не обошлось. К примеру, несколько ограничена передача тепловой энергии в режиме ГСВ, что, соответственно, ведет к уменьшению объемов приготовляемой нагретой воды, если сравнивать с остальными разновидностями теплообменников для отопления. Еще одно ограничение – специалисты не советуют эксплуатировать данное устройство в тех регионах, где вода отличается повышенным содержанием жестких солей в своем составе. Причиной является более интенсивное и ускоренное отложение солей из-за достаточно чувствительного перепада температур в режиме горячего водоснабжения и отопления.

Также стоит отметить, что некоторые теплообменники отличаются увеличенной емкостью. Установка таких котлов ведется в отопительных котлах самого высокого класса — Eura (Hermann). Своим внешним видом они больше всего напоминают 6-8-литровый бойлер для отопления, который оборудован специальным медным змеевиком, расположенным по всему объему агрегата. Такие теплообменники получили название мини-бойлеров. По змеевику проходит контур теплоносителя, а через стенки – контур горячего водоснабжения.

Бойлеры косвенного нагрева

Если же говорить непосредственно о водонагревателях и электрических бойлерах, то стоит отметить, что наибольшей популярностью пользуются бойлеры косвенного нагрева. Может быть несколько основных источников нагрева теплоносителя – нагревательная газовая горелка, которая находится под бойлером, трубчатый электронагреватель внутри него, а также тепло системы отопления. Емкость, в которой осуществляется непосредственно процесс нагревания, с внешней стороны защищена специальным кожухом, а также слоем теплоизоляции, чтобы через водонагреватель не происходило дополнительных теплопотерь.

Нагревательный прибор соединен с пультом управления, который обязательно оснащен специальным датчиком для проверки температуры. В качестве такого датчика зачастую выступает биметаллический термостат. Если датчик сигнализирует о том, что температуры ниже нормы, то автоматически начинается нагрев жидкости.

Бойлеры закрытого типа

Выделяют две разновидности водонагревателей для отопления – открытые и закрытые. Закрытые бойлеры нашли свое применение в централизованной системе водоснабжения. В таких устройствах используются различные металлы (медь, нержавеющая сталь, эмалированная сталь) для изготовления бойлеров для отопления.

Стоит отметить, что подобные водонагреватели отличаются повышенным давлением, причиной которого является расширение жидкости во время нагревания.

Во избежание поломок агрегата и выхода его из строя используется специальный расширительный бак, который предназначен для излишков воды. К тому же такой бак может быть дополнительно оборудован термосмесителем, манометром, а также редуктором давления.

Открытые бойлеры

Открытые водонагреватели для отопления отличаются в первую очередь тем, что они могут снабжать горячей водой лишь одну водоразборную точку, для чего используется специальное оборудование под названием спецсмеситель. При включении спецсмесителя подключение теплообменника к магистральной трубе перекрывается. Давление сетевой воды достаточно велико именно на входе в нагреватель, а не на выходе из него. В результате этого компании-производители имеют возможность использовать не самые прочные и дорогие материалы для создания нагревательной емкости, поскольку давление на стенки емкости не самое высокое.

Кроме этого, данная арматура призвана исполнить роль группы безопасности и расширительного бака, сливая лишнюю воду в раковину при ее расширении. Закрытые бойлеры также могут быть оборудованы подобным спецсмесителем, однако открытые бойлеры для отопления дома без данного агрегата функционировать не смогут.

Нюансы подачи холодной воды

Напоследок отметим, что не нагретая вода должна подаваться под очень высоким давлением в емкость, чтобы уже нагретая жидкость начала выливаться из бойлера – лишь в этом случае можно утверждать, что водоразбор успешно завершился. Ведь если давление воды на входе очень маленькое, то горячая вода не сможет покинуть бак, поскольку трубка для выхода нагретой жидкости находится в самой высшей точке нагревателя. Холодная вода заливается с нижней части, причем благодаря специальному приспособлению – штуцеру – эта жидкость стелется на дне бойлера.

Таким образом, имеется несколько видов водонагревательных элементов, которые предназначены для нагрева воды и ее подачи. Каждая из этих разновидностей отличается собственными достоинствами и недостатками, и лишь потребитель решает, какой из бойлеров является оптимальным именно для его системы.

Самостоятельное изготовление теплообменника

Теплообменник вполне доступен для самостоятельного изготовления, что неоднократно использовалось многими домашними умельцами для создания этого агрегата отопления с минимальными финансовыми затратами. Если рассматривать основные типы теплообменников, изготовленные своими силами, можно выделить следующие их разновидности: выполненные собственными руками бойлеры открытого типа и расположенные вблизи источника тепла змеевики.

Вариант первый

В первом случае используется любая открытая емкость, имеющая достаточную прочность для накопления воды под нормальным давлением. Нагрев в таком изготовленном своими руками агрегате осуществляется с помощью погружения в емкость источника передачи тепла. Такие конструкции популярны для получения горячей воды в небольших загородных домах и других постройках для временного использования.

Вариант второй

Второй тип доступных для изготовления своими руками теплообменников представляет собой изогнутую трубу (змеевик), которую пропускают в непосредственной близости от котла отопления, домовой печи либо другого источника высокой температуры. Вода в трубе нагревается косвенным путем и поступает потребителю.

Водяной теплообменник для кирпичной печи. Изготовление, замуровывание в кладку

Моё отопление в деревенском доме – кирпичная теплоемкая дровяная печь. Это дёшево, многофункционально, экологично (дровишки - один из немногих восполнимых энергоресурсов, что приятно). Печь отопительно-варочная, со встроенной духовкой и камином сзади. Отопительная печь имеет более высокий КПД - лучше сжигает дровишки и использует тепло, но комбинированная с варочным настилом позволяет при топке (обычно, два раза в сутки, утром, вечером) еще и готовить. Это очень удобно, и здорово экономит баллонный газ (дорого и далеко тащить). Словом, всем хорошо, но и так невеликих размеров плита - чугунный варочный настил с конфорками, наполовину занят баком с водой.

Тяжелый (более 50 л воды плюс сама железка) бак, кроме прочего, опирается на не самую прочную часть заделки плиты и предположительно, способствует ее деформации и разрушению. Словом, не место ему там, хотя горячая вода нужна.


Родилось логичное, хотя и несколько хлопотное решение – изготовить и замуровать в печь небольшой металлический теплообменник и соединить его трубами со стоящим на крышке печи баком. Это мощная кирпичная кладка и вес бака для нее – тьфу! И не заметен вовсе. Освободится для готовки плита, никто не будет ее раскаленную корежить своим весом, да и вообще, железный ящик уберется из полезного рабочего пространства. Единственный момент – ведром наливать холодную воду, в бак под потолком, как прежде уже не выйдет. Для этого будет применен небольшой электрический насосик.

Теплообменник сварен из прямоугольной «черной» стальной трубы 40х20 мм. Некогда, такую конструкцию сделал для предполагаемой банной печи, но проект изменился и железка валялась без дела. Ждала своего часа. Здесь она использована как заготовка. Полуфабрикат.

В печи подобрано подходящее для теплообменника место. Здесь, стоит сказать, что частый случай размещения водяных теплообменников непосредственно в топке печи – грубая ошибка. Собственно, понятно – хочется, чтобы грело погорячее, вот и сунуть его прямо в огонь. Практика, однако, говорит иное. Наиболее выгоден в кирпичной печи высокотемпературный режим горения. При этом максимально догорает органика, дальше по ходу топочных газов выгорает сажа, её в принципе образуется значительно меньше. Такой режим горения принимается при проектировании печи и учитывается в конструкции. Это и небольшая утепленная топка для быстрого нагрева, и огнеупорная футеровка и некоторые другие особенности. Понятно, что размещение теплообменников, интенсивно отбирающих тепло прямо в топке, не дает развиться высоким температурам и со значительным КПД сжигать топливо. Отсюда и засаживание печи, и характерный неприятный запах в помещении, и большой расход дровишек.

Разумно размещать теплообменник за топкой, в специально спроектированных полостях или даже каналах конвекционной системы уже существующей печи. Очень удобны в этом смысле колпаковые печи. Моя имеет два яруса таких полостей-колпаков и один из них на первом этаже подошел чудо как хорошо. Расположена полость над и сзади топки, раскаленные топочные газы выпускаются в нее через щель. Выходные патрубки теплообменника при этом удобно расположены в помещении, соединение с внешним баком будет максимально коротким.

Что понадобилось для работы.

Для работы с железками - набор слесарного инструмента, набор инструментов для сварочных работ, расходные и вспомогательные материалы, средства защиты.
Для работ кирпичных – инструмент для резки кирпича, емкости, сита, материалы, инструменты для приготовления кладочного раствора; емкость для вымачивания кирпича, сопутствующие мелочи.


За дело.

От имеющегося теплообменника отрезана часть. Коротенькие коллекторы с двумя параллельными ветвями. Размеры его преотлично подходили для выбранного для установки места в печи.

Колпаки в печи плоские, шириной в полкирпича. Ширина моего теплообменника как раз позволяет хорошо расположить его внутри, не опираясь и не прикасаясь к внутренним стенкам. При этом топочные газы будут омывать железку со всех сторон, отдавая тепло.

Входные патрубки теплообменника из отрезков стандартной водопроводной трубы ¾ дюйма, на их концах приварены коротенькие части с резьбой (продаются). Выводы теплообменника – вбок.

Итак, отрезанную заготовку заглушил. Подобрал две пластинки – обрезки полосы, приварил, обрезал лишнее.

В соответствующих местах железку зачистил и разметил места для входных патрубков. Отверстия большого диаметра сделал хрестоматийно – накернил и просверлил изнутри по кругу ряд некрупных отверстий, удалил перемычки, волшебным напильником довел отверстие до желаемой формы.

Патрубки применил уже готовые, с приваренной резьбой, от старого большого теплообменника-донора. Отрезал, уточнил длину, подогнал торцы. Последнее - для некоторой разогнутости патрубков вверх и вниз при штатной установке в печи. Это позволит всплывать пузырям воздуха через верхний и полностью сливаться воде через нижний.

Основная часть теплообменника готова. Для проверки на герметичность заглушил один из патрубков стандартной заглушкой с лентой ФУМ и погрузив железку в корыто с водой щеками надул воздух. Пара обнаруженных некрупных свищей разделана и заварена.

Теплообменник держится на замурованных в кладку патрубках. Дополнительные пластины-упоры позволяют точно и надежно зафиксировать железку в выбранном положении.


Первая внутренняя пластина-упор может быть неказистой и упрощенной. Здесь, применил нетонкие пластины – куски стандартной полосы с выпиленными болгаркой посадочными местами для патрубков.

Выбор положения внутренней пластины на патрубке теплообменника, где: 1 – ширина колпака печи; 2 – отступ железки от внутренней стенки печи.

Выбором положения внутренней пластины-упора определяется положение теплообменника в полости колпака. Оно выбрано так, чтобы железка располагалась примерно в середине колпака, нигде не соприкасаясь с внутренними стенками. При этом максимально задействована полезная площадь теплообменника, газы омывают железку равномерно.

Для правильного и одинакового положения пластин на неровных (разогнутых вверх-вниз) патрубках, на время их монтажа соорудил простейшую оснастку.

Пластины наружные должны выглядеть культурно, половинками не отделаешься. Для них подобрал обрезки нетолстой листовой стали ~1 мм толщиной. Вырезал квадратики, разметил центр и внутреннее отверстие. Его оказалось очень удобно, аккуратно и быстро выпилить ювелирным лобзиком.


Для монтажа внешней пластины использовал обломок кирпича – имитация стенки печи.



Внешние части теплообменника не поленился зачистить, обезжирить и покрасить – два слоя некоей термостойкой эмали для радиаторов.

Монтаж готового теплообменника в печи.

Место установки выбрано заранее, сейчас только уточнил положение по месту и отметил кирпичи подлежащие удалению.


При нормальной толщине шва (~5 мм) и отсутствии металлического армирования, работа хоть и не самая приятная, но особенных трудностей не вызывает. Ускоряет и облегчает процесс, смачивание глиняно-песчаного кладочного раствора водой. Из пулевизатора. Действовал так. Швы вокруг кирпичей попшикал не допуская потёков, подождал пока вода впитается, еще разок и еще. Влажную кладочную смесь выскреб плоской железкой, снова смочил. В качестве инструмента – кусок станочной пилы по металлу со сточенными зубьями. Работает долго и без видимых изменений. Инструменты вроде шпателя-ножа-отвертки моментально стачиваются до неузнаваемости.

Любые железки замуровываем в печную кладку, учитывая их большее, нежели у кирпичей тепловое расширение – через упругую огнеупорную прокладку. Здесь, это несколько слоев накрученного на патрубки асбестового шнура вымоченного в жидкой глине.



Свежая печная кладка отмыта и высушена частыми протопками некрупными палочками.


Babay Mazay, октябрь, 2020 г.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Пластинчатый теплообменник ГВС: схема обвязки и расчет

Обеспечить себе в доме или квартире горячее водоснабжение можно многими способами и непосредственный нагрев, например прямоточным электронагревателем или бойлером – не самый эффективный способ. В простоте и надежности отлично зарекомендовал себя пластинчатый теплообменник ГВС. Если есть источник тепла, например автономное отопление или даже централизованное, то тепло для нагрева воды вполне разумно взять от них, не тратя дорогостоящее электричество для этих целей.

Устройство и принцип работы

Пластинчатый теплообменник (ПТО) обеспечивает переход тепла от нагретого теплоносителя холодному, при этом не перемешивая их, развязывая два контура между собой. Теплоносителем может быть пар, вода или масло. В случае с горячим водоснабжением чаще источником тепла является теплоноситель системы отопления, а нагреваемой средой – холодная вода.

Конструктивно теплообменник представляет собой группу гофрированных пластин, собранных параллельно друг другу. Между ними образуются каналы, по которым течет теплоноситель и нагреваемая среда, притом послойно они чередуются между собой, не перемешиваясь при этом. За счет чередования слоев, по которым текут жидкости обоих контуров, увеличивается площадь теплообмена.

Схема работы теплообменника

Гофрирование чаше выполняется в виде волн, притом ориентированных так, чтобы каналы одного контура располагались под углом к каналам второго контура.

Подключение входов и выходов делаются так, чтобы жидкости текли навстречу друг другу.

Поверхность и материал пластин подбирается исходя из требуемой мощности теплообмена, вида теплоносителя. В особенно эффективных и продуманных теплообменниках поверхность формуется для возбуждения завихрений возле поверхности пластины, повышая теплообмен, не создавая сильного сопротивления общему току.

Теплообменник включается между двумя контурами:

  1. Последовательно к системе отопления или параллельно с наличием регулирующей арматуры.
  2. К входу от холодного водопровода и выходом к потребителю ГВС.

Холодная вода, протекая через теплообменник нагревается за счет тепла от системы отопления до требуемой температуры и подается на кран потребителя.

Основные характеристики пластинчатого теплообменника:

  • Мощность, Вт;
  • Максимальная температура теплоносителя, оС;
  • Пропускная способность, производительность, литры/час;
  • Коэффициент гидравлического сопротивления.

Мощность зависит от общей площади теплообмена, перепада температур в обоих контурах между входов и выходом и даже от числа пластин.

Максимальная температура задается подбором материалов и способом соединения пластин и корпуса теплообменника.

Пропускная способность повышается с увеличением числа пластин, так как они подключаются фактически параллельно, то каждая новая пара пластин добавляет дополнительный канал для тока жидкости.

Коэффициент гидравлического сопротивления важен при расчете нагрузки на систему отопления, где от этого зависит выбор циркуляционного насоса, немаловажен и для других источников тепла. Зависит от типа гофрирования пластин и размера сечения каналов и их количества.

Именно по этим параметрам подбирается в итоге теплообменник для конкретной ситуации. Чаще всего пластинчатые теплообменники имеют разборную конструкцию, в которой можно наращивать или уменьшать число пластин и выбирать их тип и размер. Мощность и производительность теплообменника должно хватать для того, чтобы нагреть проточную холодную воду, и при этом не создать критической нагрузки на систему отопления.

Для наиболее востребованных случаев, каким является обеспечение горячей водой частного хозяйства, дома или квартиры производятся готовые теплообменники с постоянными характеристиками.

Расчет

Выбор подходящего теплообменника сложно выполнить, оперируя только одной лишь его мощностью или пропускной способностью. Эффективность подготовки ГВС зависит и от состояния теплоносителя в первом контуре и во втором, от материала и конструкции теплообменника, скорости и массовой части теплоносителя, проходящего в единицу времени через пластинчатый теплообменник. Однако, естественно следует предварительно выполнить расчет, позволяющий прийти к определенному сочетанию мощности и производительности для выбора подходящей модели.

Базовые данные необходимые для расчета:

  • Тип среды в обоих контурах (вода-вода, масло-вода, пар-вода)
  • Температура теплоносителя в системы отопления;
  • Максимально допустимое снижение температуры теплоносителя после прохождения теплообменника;
  • Начальная температура воды, используемой для ГВС;
  • Требуема температура ГВС;
  • Целевой расход горячей воды в режиме максимального потребления.

Кроме этого в формулах для расчета задействована удельная теплоемкость жидкости в обоих контурах. Для ГВС используется табличное значение для начальной температуры воды, чаще +20оС, равное 4,182 кДж/кг*К. Для теплоносителя следует отдельно находить значение удельной теплоемкости, если в его составе имеется антифриз или другие присадки для улучшения его качеств. Аналогично для централизованного отопления берется приблизительное значение или фактическое на основании данных теплокоммунэнерго.

Целевой расход определяется количеством пользователей для горячей воды и количеством устройств (краны, посудомоечная и стиральная машинка, душ), где она будет использована. Согласно требованиям СНиП 2.04.01-85 необходимы следующие значения расхода горячей воды:

  • для раковины – 40 л/ч;
  • ванная – 200 л/ч;
  • душевая – 165 л/ч.

Значение для раковины умножается на количество устройств в доме, которые могут использоваться параллельно, и складывается со значением для ванны или душевой в зависимости от того, что именно используется. Для посудомоечной и стиральной машинки значения берутся из паспорта и инструкции и только при условии, что они поддерживают использование горячей воды.

Второе базовое значение – это мощности теплообменника. Рассчитывается исходя из полученного значения расхода жидкости и разницы температур воды на входе в теплообменник и на выходе.

P = m * С *Δt,

где m – расход воды, С – удельная теплоемкость, Δt – разница температур воды на входе и выходе ПТО.

Для получения массового расхода воды следует расход, выраженный в л/ч умножить на плотность воды 1000 кг/м3.

КПД теплообменников оценивается на уровне 80-85%, и многое зависит от конструкции самого оборудования, так что полученное значение следует разделить на 0,8(5).

С другой стороны ограничением по мощности будет расчет, выполненный со стороны первого контура с теплоносителем, где, используя уже разницу допустимых температур для системы отопления, получаем максимально допустимый забор мощности. Конечный результат будет компромиссом между двумя полученными значениями.

Если забора мощности для нагрева нужного количества горячей воды не хватает, то разумнее использовать две ступени подогрева и, соответственно, два теплообменника. Мощность распределяется между ними поровну от требуемого расчета. Одна ступень выполняет предварительный нагрев, используя в качестве источника тепла обратку отопления с пониженной температурой. Второй ПТО уже нагревает окончательно воду за счет горячей воды с подачи отопления.

Схема обвязки

Подключают теплообменник к системе отопления несколькими способами. Самый простой вариант с параллельным включением и наличием регулировочного клапана, работающего от термоголовки.

Обязательными являются запорные шаровые вентили на всех выводах теплообменника, чтобы иметь возможность полностью перекрыть доступ жидкости и обеспечить условия для демонтажа оборудования. Регулировкой мощности и, соответственно, нагревом горячей воды должен заниматься клапан с управлением от термоголовки. Клапан устанавливается на подводящую трубу от отопления, а датчик температуры на выход контура ГВС.

При цикличной организации ГВС с наличием накопительной емкости устанавливается дополнительно тройник на входе нагреваемого контура для включения холодной водопроводной воды и обратки по ГВС. Избежать ненужного тока в обратном направлении в ветке горячей и холодной воды не даст обратный клапан.

Недостатком этой схемы является сильно завышенная нагрузка на систему отопления и неэффективный нагрев воды во втором контуре при большем перепаде температур.

Гораздо продуктивнее и надежнее работает схема с двумя теплообменниками, двухступенчатая.

1 – пластинчатый теплообменник; 2 – регулятор температуры прямого действия: 2.1 – клапан; 2.2 – термостатический элемент; 3 – циркуляционный насос ГВС; 4 – счетчик горячей воды; 5 – электро-контактный манометр (защита от «сухого хода»)

Идея заключается в использовании двух теплообменников. В первой ступени используется с одной стороны обратка системы отопления, а с другой холодная вода из водопровода. Это дает предварительный нагрев примерно на 1/3 или половину от необходимой температуры, при этом не страдает обогрев дома. Включение контура выполняется последовательно с байпасом, на котором уже закреплен игловой вентиль, с помощью которого регулируется объем теплоносителя.

Второй ПТО, вторая ступень, подключаемая параллельно системе отопления – это с одной стороны подача горячего теплоносителя от котла или котельной, а с другой уже подогретая на первой ступени вода ГВС.

Регулировкой первой ступени заниматься нет нужды. Устанавливаются лишь шаровые вентили на все четыре отвода и обратный клапан на подачу холодной воды.

Обвязка второй ступени идентичная параллельному подключению за исключением того, что вместо холодной воды подключается уже подогретая вода с первой ступени.

Описание и разновидности теплообменников, основные преимущества и особенности

Печи нужны для того, чтобы передавать окружающему пространству жар от топлива, которое поступает внутрь. Например – при непосредственном нагреве кирпичей и других материалов. Это простой и надёжный метод для получения тепла. Но теплообменники повышают площадь помещений, которые получают отопление. Дополнительно к теплу появляется возможность получения горячей воды. Стоит подробнее разобрать теплообменник в печи, что этопонять легко.

Содержание статьи:

Виды теплообменников

Каждый владелец такого оборудования фактически создаёт свои разновидности теплообменников. Достаточно внести в базовую конструкцию небольшие изменения. Но есть общие и главные конструктивные особенности, характерные для всех аппаратов.

Внутренние

Способствуют относительно быстрому нагреву жидкости. Но всегда остаётся большой риск закипания. Такие конструкции вызывают и другие проблемы, связанные с заменой теплообменника, периодическим обслуживанием такой системы отопления.

Для замены таких деталей приходится разбирать всю печь целиком. Образуется накипь, а 1% уже хватает для уменьшения теплоотдачи внутри бани и других подобных помещений.

Внешние

Лишены недостатков, о которых говорилось ранее. Обычно их устанавливают в виде трубы или внутри неё. Температура остаётся не настолько высокой, чтобы образовывалось большое количество накипи. Единственный минус печных конструкций такого типа – уходит много времени, чтобы вода набрала нужную температуру.

Иногда теплообменники монтируют под камнями. Но тогда отпадает необходимость в самих камнях. Обустройство дымохода тоже должно учитывать такие нюансы.

Принцип работы

Это устройство непрямого нагрева воды. Главный принцип заключается в циркуляции жидкости внутри замкнутого пространства прибора. Процесс обеспечивается за счёт конвекции. Вода нагревается под воздействием повышенных температур.

Горячие слои воздуха идут наверх, их место занимают слои с пониженной температурой. Циркуляция – это процесс перемешивания воды под воздействием температуры окружающей среды. Также действует и любой другой теплоноситель. На последних этапах он отдаёт тепло. Сама печь только создаёт тепло, она не может выполнять функцию обменника.

Варианты

Объём самой печи и её мощность учитывают, выбирая подходящую разновидность теплообменника.

Главное – чтобы устройство отбирало не более 10% тепла. Важно обратить внимание и на то, как монтируются трубы, в том числе – на поверхность пола.

Для кирпичной печи

Можно выбрать в таком случае один из нескольких вариантов:

  • Конструкция паук.

С симметричной двухсторонней конструкцией, различным количеством рёбер. Компактный прибор, отлично нагревающий стенки печки.

  • Наиболее популярное решение при встраивании в топку – трубчатые теплообменники.

Важно. Они отличаются разными габаритами и формами, в том числе – самыми сложными. Монтируются по двум-трём сторонам либо по одной наружной. Для профилактического осмотра и ремонта при необходимости деталь легко вытащить наружу.

Для печи на дровах

В таких ситуациях допустимо использовать один из следующих материалов при изготовлении теплообменника:

  • Листовая сталь.
  • Трубы, согнутые в виде змеевика или подковы.
  • Старый чугунный радиатор.
  • Полотенцесушитель.

В случае с листовой сталью для дров рекомендуется выбирать толщину от 2,5 миллиметров и больше. Обязательные этапы – раскрой, предварительное «прихватывание» деталей с помощью сварки. Бачки могут быть цилиндрическими либо прямоугольными.

От оцинкованной стали рекомендуют отказаться.

На банную печь

В таких печах популярностью пользуются следующие модели теплообменников в кирпичную печь:

Из медной или стальной трубы. Обычно имеют вид плоской, кольцевой змейки. Простой в изготовлении вариант с высокой эффективностью.

Основа – жаростойкая листовая сталь, выглядящая, как тарелка. Либо это может быть прямоугольный бачок, который тоже сохраняет воду тёплой надолго.

Сложная конструкция, со стальными трубами в основе. Свариваются как набор из нескольких регистров. Изделие похоже на паровозные котлы.

Основные преимущества

Главная положительная черта при правильном выборе – получение горячей воды в самые короткие сроки.

Главное – приобретать конструкции, способные поддерживать такой показатель на протяжении длительного времени. Тогда получится экономить на топливе и других дополнительных расходах.

Сооружение теплообменника своими руками

Первый шаг – разработка проекта, при создании которого просчитывают всё до мелочей. Один из главных факторов – размер. Слишком большой теплообменник в банную печь будет вредить, если сама печь по габаритам небольшая. Длина не должна быть больше трёх метров, если основной материал змеевика – медь. Тогда установить конструкцию проще.

Змеевик и есть самый простой вариант. Для него достаточно обычной медной трубы с длиной от 2 до 3 метров.

Скорость нагрева определяется длиной трубы, количеством витков. Но размер печи и топки всё равно надо учитывать. Из-за перекосов по габаритам конструкция служит меньше.

Обратите внимание. Специальные шаблоны создают для закручивания труб в спираль. Допустимо применять любые доступные детали цилиндрической формы. Диаметр шаблона тоже должен соотноситься с размерами.

Трубу изгибают и наматывают её на основу для получения спирали. Главное – соблюдать точные параметры. Можно сваривать трубы друг с другом, когда собирают теплообменник для печки.

Рекомендации по эксплуатации

Не будет лишним изучить общие правила безопасной эксплуатации:

  • Для уплотнения используют только материалы, способные выдержать высокую температуру.
  • Нежелательно наливать воду внутрь печки с теплообменником, когда она уже разогрелась до определённой температуры.
  • Выносной бак подбирают так, чтобы вода была готова в максимально короткие сроки. Главное – чтобы теплообменная жидкость не закипала.
  • Важно проследить, чтобы мощность теплообменника для печи не влияла негативно на эффективность работы печи.
  • Крепление труб на неподвижные соединения запрещено. Иначе происходит расширение, изменение линейных размеров. И не получится сконструировать эффективный теплообменник для кирпичной печи.

Естественный теплообмен обустраивают так, чтобы холодная вода стекала вниз, а горячая таким же образом поднималась наружу.

Рекомендации пользователей

Рекомендуют монтировать теплообменник ещё во время кладки новой печи. В противном случае объём топливника надо уменьшить. Общую обкладку кирпичом выполняют только после того, как устройство смонтировано. Между частями печи обязательно оставляют зазор.

Качественный металл толщиной минимум 2,5-5 миллиметров – оптимальный выбор для создания теплообменников на банную печь собственными руками. Теплоносителями могут быть в равной степени вода и антифриз.

Эффективность работы печи выше, если использовать теплообменник. Тогда проще обеспечить равномерный прогрев всех помещений, вне зависимости от расстояния до источника энергии.

Завод энтальпийных теплообменников

, производственная компания OEM / ODM по индивидуальному заказу энтальпийных теплообменников

Всего найдено 33 завода и компаний по производству энтальпийных теплообменников с 99 продуктами. Получите высококачественный энтальпийный теплообменник из нашего огромного выбора надежных заводов по производству энтальпийных теплообменников. Золотой член
Тип бизнеса: Производитель / Завод
Основные продукты: HRVS, Вентиляционные установки, Теплообменник Рекуперация Теплообменник , ERVS, Вентиляторы рекуперации энергии
Mgmt.Сертификация:

ISO9001: 2015, ISO14001: 2015, OHSAS18001: 2007

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: Собственный бренд, ODM, OEM
Расположение: Пекин, Пекин
Золотой член
Тип бизнеса: Производитель / Завод , Торговая компания
Основные продукты: Воздух Тепло Теплообменник , Рекуператор, Охладитель, Система вентиляции, Осушитель
Mgmt.Сертификация:

ISO 9001

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: OEM
Расположение: Сямэнь, Фуцзянь
Бриллиантовый член
Тип бизнеса: Производитель / Завод , Торговая компания
Основные продукты: Крышный кондиционер, компрессорно-конденсаторный агрегат, холодильная камера, чиллер, сухой охладитель
Mgmt.Сертификация:

ISO 9000

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: OEM
Расположение: Шанхай, Шанхай

Dunn Heat Exchangers, Inc.

Основанная в 1968 году компания Dunn Heat Exchangers предоставляет непревзойденные услуги по очистке, ремонту и изготовлению теплообменников.
В Dunn мы можем использовать пять различных методов очистки, чтобы вернуть ваше оборудование в эксплуатацию.
У нас есть все необходимое, чтобы удовлетворить все ваши потребности.
Dunn Heat Exchangers предлагает самые большие мощности по очистке вне производственных помещений в США.
Наши компетентные сотрудники могут удовлетворить любые потребности в ремонте, обнаруженные во время текущего обслуживания.
Наш парк безопасных транспортных средств грузовиков и трейлеров избавит вас от забот о транспортировке вашего оборудования за пределы объекта.
Мы можем спроектировать и изготовить любой теплообменник в соответствии с вашими потребностями независимо от размера.

Dunn Heat Exchangers, Inc.Производственные мощности компании предлагают самые большие возможности очистки вне производственных помещений в Соединенных Штатах, обеспечивая самый быстрый и безопасный ремонт вашего технологического оборудования.

Очистка

Dunn Heat Exchangers управляет крупнейшими и наиболее хорошо оборудованными удаленными очистными сооружениями теплообменников в США ...

Подробнее

Ремонт

Dunn Heat Exchangers, Inc.предлагает все услуги, необходимые для максимально быстрого и безопасного ремонта вашего оборудования; во время обслуживания наши разнообразные возможности позволяют нам ремонтировать кожухотрубные теплообменники по мере их обнаружения ...
Подробнее

Производство

Dunn наиболее известна как мастерская аварийного ремонта, но мы также проектируем и производим кожухотрубные теплообменники всех размеров ...

Подробнее

5

Отличные методы очистки

Карьера

Заинтересованы в присоединении к Dunn Heat Exchangers, просмотрите список всех текущих вакансий...
Подробнее

HeatExchangerSpares.com - Прокладки теплообменника

HeatExchangerSpares.com поставляет сменные прокладки теплообменника для всех пластинчатых теплообменников.

Все прокладки пластинчатых теплообменников производятся в соответствии со строгой процедурой контроля качества. С помощью наших средств тестирования прокладок мы можем полностью проверять прокладки, чтобы гарантировать, что они постоянно соответствуют нашим высоким стандартам.
По этой причине мы можем предложить 12 месяцев гарантии (при определенных условиях) на все прокладки пластинчатых теплообменников, поставляемые нами.

В зависимости от производителя и модели теплообменника прокладки теплообменника крепятся к пластинам теплообменника механически или с помощью клея.

Стандартные вложения перечислены ниже. Для получения более подробной информации выберите конкретного производителя.

КЛЕЙ

При использовании клеящих элементов «клей» используется для приклеивания прокладок теплообменника к пластинам теплопередачи. Клей не способствует герметизации теплообменника, он просто используется для удержания прокладки на месте, пока теплообменник затянут - затяжка теплообменника сжимает пластину / прокладки и создает уплотнение.

  • Плюсы. Прокладки остаются прикрепленными к пластинам при очистке на месте.т.е. при использовании мойки высокого давления.
  • Минусы. При замене прокладок теплообменные пластины требуют обслуживания на месте, чтобы убедиться, что канавки для прокладок чистые и новые прокладки правильно приклеены.
Типы навесного оборудования.
  • Контактный клей.
    Это наиболее типичный клеевой метод. После сборки клей часто сушат в печи, чтобы обеспечить хорошее сцепление.Однако прокладки обычно можно снять вручную, оставив небольшое количество клея в канавке для прокладки.
  • Двухкомпонентная эпоксидная смола.
    В этом процессе для завершения процесса отверждения используется отвердитель. Это создает превосходное соединение, которое препятствует легкому снятию прокладки с теплообменной пластины.
  • Двусторонний скотч.
    Этот процесс используется для удержания длинных отрезков прямой прокладки на больших пластинчатых теплообменниках.Его нельзя использовать для крепления всей прокладки к пластине теплопередачи.

КРЕПЛЕНИЕ МЕХАНИЧЕСКОЕ

В большинстве современных пластинчатых теплообменников используется форма механического крепления для крепления прокладок к пластинам теплопередачи.

  • Плюсы. Прокладки можно легко снять и заменить, особенно на месте, так как область уплотнения прокладки остается чистой (без остатков клея).
  • Минусы. Прокладки отсоединяются от пластин теплопередачи при мойке под давлением на месте или в результате неправильного / грубого обращения. При затяжке теплообменника необходимо соблюдать осторожность, чтобы прокладки оставались в канавке для прокладки - при затяжке следует периодически проверять, чтобы любые прокладки, вышедшие из канавки, можно было вставить обратно.
Типы навесного оборудования.
  • Тип зажима. Прокладка теплообменника располагается на пластине теплопередачи и удерживается зажимами в определенных местах по краю пластины.
  • Тип шпильки Это похоже на тип зажима, но вместо того, чтобы прикреплять к краю пластины теплопередачи, часть прокладки (шпильки) проталкивается через пластину с помощью специального инструмента.
  • Защелка Прокладка расположена на пластине теплопередачи.В определенных точках канавка для прокладки имеет узкие участки, в которые прокладка вставляется (защелкивается). Существует вариант этого в некоторых старых прокладках, где прокладки имеют отверстия в определенных точках на задней стороне прокладки. Эти отверстия вставляются в «шар», выполненный в канавке для прокладки, тем самым удерживая прокладку на месте.

Для получения подробной информации Выберите производителяAlfa LavalAPVAtlantic 2000CetethermCipriani & CIATFunkeGEAHRS Heat ExchangersRycroftSchmidtSondexSpirax SarcoStokvisSWEPThermowaveTranterVicarb

Дополнительные ресурсы

Дизайн теплообменника

|

Конструкция теплообменника Статья Учебники по альтернативной энергии 03.10.2014 08.02.2020 Учебники по альтернативной энергии

Поделитесь / добавьте в закладки с:

Конструкция теплообменника

Мы используем теплообменник Heat Exchanger каждый день в наших домах, на рабочих местах и ​​в транспортных средствах, даже не подозревая об этом.Теплообменник - это устройство для теплопередачи, которое обменивает (отсюда и название) тепловую энергию от одного источника и передает ее другому при разных температурах. В большинстве конструкций теплообменников жидкости или газы, используемые для передачи тепла, разделены и не смешиваются.

Теплообменники существуют уже много лет и обычно используются в обычных системах теплового отопления, а также в системах кондиционирования воздуха, холодильном оборудовании, транспортных средствах, а теперь и в системах рекуперации тепла от возобновляемых источников энергии, таких как солнечные тепловые панели, геотермальные и другие типы оборудования. применения солнечной тепловой энергии.

Типовая конструкция теплообменника

Но наиболее распространенные типы теплообменников, которые мы видим и используем ежедневно, включают домашние радиаторы центрального отопления, автомобильные радиаторы, конденсаторы и испарители системы отопления, вентиляции и кондиционирования, задние ящики для печей, маслоохладители и т. Д. большой или маленький, бесконечно. Если вы когда-либо использовали грелку в постели на ночь, чтобы согреть ноги, то вы слишком хорошо знаете, какие преимущества могут принести теплообменники.

Итак, , как работает теплообменник .Теплообменник представляет собой пассивную гофрированную массу металла, которая передает тепло от одной рабочей жидкости к другой. Первичный теплоноситель поглощает тепло от источника тепла, будь то горелка, бойлер или другое нагревательное устройство, а затем циркулирует через теплообменник, где тепло отводится от жидкости (воды или газа) и передается вторичному жидкость, опять же вода или газ, который циркулирует и рассеивает тепло (радиатор) в дом или атмосферу.

Солнечные водонагревательные системы используют технологию теплообменника для передачи тепла от солнца в циркулирующую воду, а многие системы косвенного нагрева используют теплообменник, отдельный от солнечных коллекторов. Эти типы теплообменников широко известны как теплообменники вода-вода, поскольку и первичная, и вторичная жидкости представляют собой воду, возможно, смешанную с антикоррозийным средством.

Теплообменники с воздушным охлаждением - это еще один тип конструкции теплообменников, применяемый в автомобилях для охлаждения двигателя.Первичная жидкость - это вода, а вторичная жидкость - это воздух, продуваемый вентиляторами через ребра теплообменника. Обычно в теплообменнике нет движущихся частей, только внешние вентиляторы для циркуляции воздуха.

На выбор предлагается множество конструкций теплообменников, в том числе трубчатые, двухтрубные, плоские, спиральные и змеевики. Выбор одного типа конструкции теплообменника зависит от многих факторов. Большинство теплообменников классифицируются в зависимости от их конструкции, способа передачи тепла и компактности поверхности.Это величина площади поверхности, от которой тепло может рассеиваться или передаваться, по сравнению с физическим размером.

Некоторые из наиболее распространенных конструкций теплообменников и типов включают:

Типы конструкции теплообменников

  • 1. Конструкция кожухотрубного теплообменника
  • 2. Конструкция теплообменника с двойной трубкой или шпилькой
  • 3. Плоские пластинчатые и ребристые теплообменники
  • 4. Радиаторы и солнечные теплообменники
  • 5. Спиральные теплообменники
  • 6.Воздухоохладители, чиллеры и конденсаторы
  • 7. Влажные градирни

Конструкция трубчатого теплообменника

Трубчатый теплообменник - самая простая конструкция. Первичная жидкость циркулирует по прямым или концентрическим трубам в форме U-образной трубы. Эти первичные трубки заключены во внешнюю герметичную трубку, по которой циркулирует вторичная жидкость. Обычно они применяются в небольших системах передачи тепла вода-вода. Преимуществом этого типа конструкции является гибкость, поскольку трубчатые теплообменники могут быть добавлены или удалены по мере необходимости.Также любое количество теплообменников может быть соединено вместе последовательно или параллельно.

Конструкция трубчатого теплообменника - двойной поток

Несмотря на то, что конструкция однопроходного теплообменника очень проста и проста, эффективность этого типа конструкции однопроходного теплообменника может быть увеличена за счет направленного потока вторичной жидкости в направлении, противоположном первичному потоку, для улучшения поглощения тепла и эффективности. Если и первичная, и вторичная жидкости текут в одном и том же направлении, это называется «параллельным потоком».Если первичная и вторичная жидкости текут в противоположном направлении, это называется «противотоком». Также внутренняя тепловая трубка может быть либо одной голой трубкой, снабженной ребрами для увеличения площади поверхности, либо многотрубной конструкцией, как показано.

Конструкция плоского пластинчатого теплообменника

Плоские пластинчатые теплообменники - это еще один распространенный тип конструкции, который обеспечивает повышенную эффективность для своего размера по сравнению с трубчатыми конструкциями. Плоские пластинчатые теплообменники обеспечивают относительно большую поверхность теплообмена в небольшом пространстве, а также могут работать при более высоких давлениях жидкости.

Плоские пластинчатые теплообменники состоят из множества тонких металлических пластин, соединенных или «уложенных» вместе, с небольшим пространством между каждой пластиной, чтобы позволить теплоносителю циркулировать, отводя тепло от пластин по мере его движения. Эти отдельные пластины обычно соединяются с помощью резиновых прокладок и уплотнений для предотвращения утечки и направления теплоносителей через альтернативные проточные каналы. Другие типы плоских пластинчатых теплообменников включают паяные или сварные теплообменники.

Поскольку плоские пластинчатые теплообменники имеют большую площадь поверхности, это обеспечивает максимальный контакт между двумя теплоносителями, что обеспечивает эффективную и действенную теплопередачу. Так же, как и в трубчатой ​​конструкции, поток жидкости двух теплоносителей может быть либо параллельным, либо противотоком, при этом каждая пластина имеет четыре отверстия, служащих впускным и выпускным отверстиями.

Пластинчато-ребристые и трубчато-ребристые теплообменники - еще один более распространенный тип теплообменников, относящихся к категории «компактных теплообменников».Они состоят из плоских, гофрированных или решетчатых металлических пластин, которые приклеиваются, припаиваются или привариваются к серии плоских, круглых или прямоугольных труб. Этот тип конструкции теплообменника используется в течение многих лет либо с отдельными ребрами, либо с пластинчатыми ребрами в самых разных областях применения.

Компактные теплообменники получили свое название от того факта, что их конструкция обеспечивает очень большую тепловую поверхность при небольших физических размерах. Компактность теплообменника обычно выражается в нескольких м. 2 / м 3 физических размеров с плотностью поверхности более 1000 м 2 / м 3 в настоящее время является обычным явлением.

Компактные теплообменники обычно используются в качестве автомобильных радиаторов охлаждения воды и масла, систем кондиционирования воздуха, утилизации технологического тепла и отработанного тепла, преобразования тепловой энергии океана, геотермальных и солнечных тепловых систем. Фактически везде, где есть потребность в небольшом, компактном, легком, компактном и экономичном теплообменнике.

Мы видели, что теплообменник представляет собой механическое устройство, которое используется для передачи тепловой энергии между двумя или более циркулирующими жидкостями при разных температурах.Эти жидкости обычно разделены некоторой формой поверхности теплопередачи, будь то трубчатая, плоская или оребренная конструкция. Теплообменники обычно классифицируются по их конструкции, компактности и способу передачи тепла от первичной жидкости к вторичной.

Теплообменники обычно используются на транспорте, в системах отопления, вентиляции и кондиционирования воздуха, в технологических процессах, в энергетике, рекуперации тепла, возобновляемых источниках энергии и в других подобных приложениях. Типы теплообменников, обычно используемых в нашей повседневной жизни, включают автомобильные радиаторы и охладители, кондиционеры, геотермальные испарители и конденсаторы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
