Струбцина. Виды и устройство. Работа и применение. Особенности
Струбцина – это вспомогательный инструмент, который применяется для закрепления деталей путем прижатия между собой или к требуемой поверхности. Они широко используются столярами и сварщиками. Обычно инструмент состоит из двух частей – рамки и зажимного механизма. Рамка обеспечивает жесткость конструкции, а зажимной механизм позволяет фиксировать детали. Фактически, струбцины имеют аналогичную конструкцию, что и слесарные тиски или механизм крепления ручной мясорубки к столешнице. Инструмент может иметь различные конструкции и размеры, в связи с чем сила его сжатия может существенно отличаться.
Стоит отметить, что конструкция струбцины более хлипкая, чем у тисков, поэтому она не может создать столь надежную фиксацию. Кроме этого, ее возможности существенно ограничены размерами рамки. В связи с этим для достижения качественного закрепления различных заготовок применяется по нескольку струбцин. Для отдельных задач, к примеру, для склейки столярного щита, их могут использовать десятками.
У столяров есть такое выражение – «струбцин много не бывает». Действительно, чем больше их закрепить при сжимании дощечек во время склейки, тем надежней они приклеятся.
Струбцина может быть изготовлена из древесины или металла. Последние являются более надежными в связи с большей жесткостью и не подверженностью влиянию влаги. Инструмент позволяет не только фиксировать требуемые элементы к нужной поверхности, но и регулировать силу нажатия. Это особенно важно, если идет работа с мягкими материалами, на которых может остаться вмятина Струбцины также называют зажимами.
По структурным особенностям они бывают:
- G-образные.
- F-образные.
- Торцевые.
- Угловые.
- Автоматические.
- Пружинные.
- Ленточные.
- Трубные.
Каждая разновидность предназначена для выполнения определенной цели. Не существует полностью универсального инструмента, способного заменить сразу все.
G-образная струбцинаТакой инструмент получил свое название в связи со схожестью с латинской буквой «G».
Этот тип относится к практически универсальной категории струбцин. Он есть в распоряжении абсолютно каждого столяра, который занимается склейкой деталей. Данная конструкция позволяет закрепить заготовку, прижав ее к краю столешницы или другой ровной поверхности. В связи с этим она часто покупается как дешевая замена тисков. Принцип действия данной конструкции совершенно идентичен зажиму, используемому для крепления ручной мясорубки.
Зажим состоит из рамки, сделанной в форме буквы «С». В одном из ее краев имеется отверстие с накатанной резьбой, в которую вкручен специальный винт с удобной ручкой для закручивания. Противоположный край скобы выполнен в виде плоской губки. Заготовка устанавливается между вершиной винта и губой скобы, после чего поджимается. Такой инструмент очень надежный и обеспечивает большую силу прижима. В нем нет никаких люфтов, что обеспечивает легкую работу с заготовками и отсутствие необходимости периодического поджатия. С помощью таких зажимов можно провести склейку деталей, прижать друг другу листовой металлический материал для сваривания, или просто закрепить плоскую деталь для обработки шлифмашинкой или напильником.
Данная конструкция является менее надежной, чем предыдущая, но при этом имеет более широкий диапазон регулировки. Инструмент состоит из направляющей шины, на которой с одной стороны намертво закрепляется неподвижная губка, а на второй продет подвижный элемент с винтом для поджима. Благодаря тому, что рамка позволяет проводить регулировку не только с помощью винта, но и менять ширину захвата скобы, можно работать с деталями различной толщины. На вершине губки и на лапке винта имеются резиновые накладки, которые предотвращают появление следов на мягких материалах.
Для того чтобы провести регулировку скользящей рамки необходимо полностью ослабить струбцину от нагрузки и провести регулировку. Чтобы зажать детали, нужно плотно притянуть лапку винта к их поверхности и начать его закручивать. В результате угол скобы меняется, и она не может больше скользить. Благодаря этому обеспечивается надежное затягивание механизма фиксации.
Данный инструмент часто используется столярами, но все же они предпочитают другие разновидности зажимов, поскольку для работы с F-образными струбцинами необходимо задействовать обе руки.
Торцевая струбцина имеет очень похожую конструкцию, что и G-образная. Она состоит из цельнолитой скобы, имеющей форму буквы «С». Данную разновидность зажимов очень легко узнать благодаря наличию трех регулировочных винтов. Этот инструмент широко используется в столярном деле для приклеивания накладок на торцы мебели, в частности столешницы. Данный тип обеспечивает очень надежную фиксацию, при этом является весьма неудобным. Дело в том, что довольно трудно удерживать зажим, затягивать его винты, а также поддерживать накладку, которая фиксируется на торец.
Угловые струбциныЭтот тип зажимов является практически самым узнаваемым благодаря особой конструкции. Он применяется исключительно для склейки деревянных брусков или досок под углом 90 градусов.
С помощью таких зажимов делаются ящики для столов, шкафчики и прочая мебель. Такие струбцины имеют очень прочную литую основу с несколькими выступающими пятками, обеспечивающими соблюдение прямого угла. Зачастую такой зажим имеет только один винт, но бывает и больше. Использование этого типа струбцин дает гарантию того, что угол будет соблюден правильно. Зачастую основа инструмента имеет сквозные отверстия на корпусе, что позволяет проводить фиксацию к верстаку. Стоит отметить, что такие зажимы ограничены по толщине заготовок, которые могут зафиксировать.
Автоматическая струбцина также называется быстрозажимной. Этот инструмент является излюбленным профессионалами, благодаря тому, что работать с ним очень легко. Распространенным недостатком этого типа является довольно слабая фиксация, но это бывает только у дешевых моделей.
Эта конструкция представляет собой металлическую шину, на которую фиксируется две губки. Одна является подвижной, а вторая нет.
Затягивание подвижной части осуществляется с помощью специального механизма, который задействуется путем сжимания двух ручек, закрепленных на ней. Главное преимущество этого инструмента заключается в том, что он является одноручным. Его можно зафиксировать даже в том случае, если вторая рука занята. Нужно отметить, что создаваемое прижимное усилие у данной конструкции довольно большое. При длительном использовании элементы механизма изнашиваются, поэтому установленное усилие может ослабнуть. Главный недостаток инструмента в том, что его губки сделаны из пластика. Хотя он и армирован стекловолокном, но не может сравниться прочностью с металлом.
При выборе автоматических моделей следует обратить внимание на те, которые позволяют проводить трансформацию с перестановкой губок. С их помощью можно не только притягивать изделия друг к другу, но и наоборот раздвигать их. Это позволит разбирать шиповые соединения, а также делать специфическую сложную склейку.

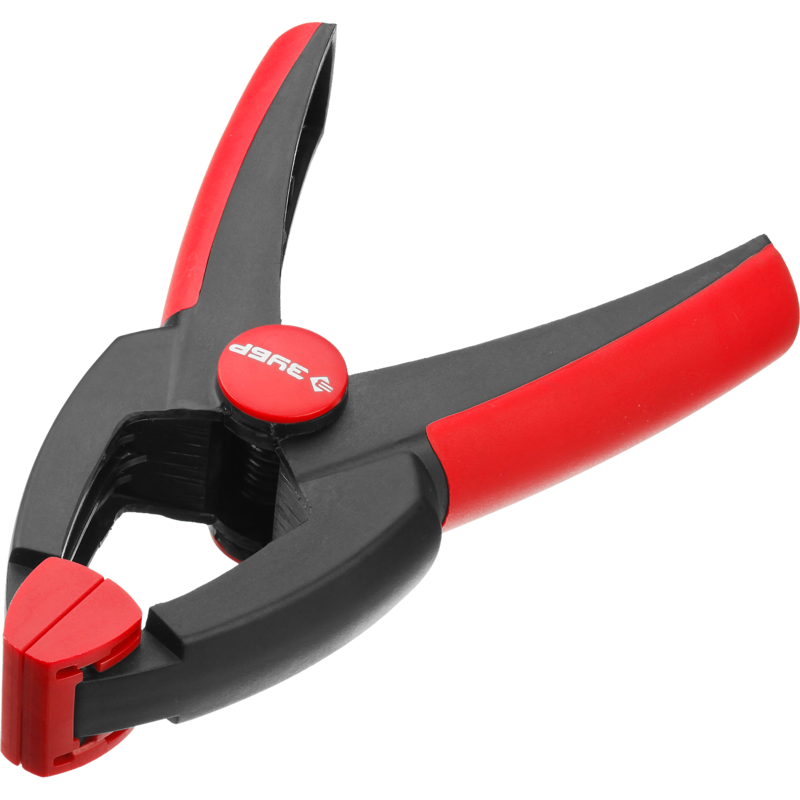

Пружинные струбциныПружинная струбцина является одной из самых несовершенных инструкций, поскольку она не позволяет проводить регулировку усилия при сжатии.
Фактически она является большой прищепкой, подобной той, что используется для развешивания белья на просушку. Данный инструмент имеет в своей конструкции пружину, которая и создает усилие. Чем дольше она используется, тем легче становится ее сжатие. Со временем струбцины не способны работать так же эффективно, как и в начале. Этот тип инструмента можно использовать одной рукой. Обычно пружинные струбцины применяются для деликатных работ, в которых не требуется большое усилие сжатия. К явным недостаткам таких моделей можно отнести очень маленький захват.
Ленточная струбцина является довольно узкоспециализированной, поэтому ее обычно применяют только столяры для сборки рамок и круглых стульев. Также они используются бондарями для фиксации клепок при сборке деревянных бочек. Такой зажим состоит из жесткой тканевой ленты и механизма с блоком натяжения. С помощью такого приспособления можно равномерно распределить сдавливающую нагрузку по всей поверхности элементов, которые притягиваются.
Трубная струбцина применяется при склеивании больших щитов, из которых обычно делают двери или столешницы. Эта конструкция представляет собой металлическую трубу, на которой фиксируется две губки. Одна передвигается и фиксируется на трубке с помощью стопора, а вторая закреплена неподвижно. Последняя имеет винт с небольшим ходом, который позволяет поджать заготовки плотно друг к другу.
Одним из преимуществ трубного типа является возможность захвата широких щитов. Кроме того, склеиваемые дощечки прижимаются не только друг к другу, но и равняются по трубке, на которой лежат. Для того чтобы получаемый щит был идеально ровный, трубные струбцины фиксируются с обеих сторон. Это позволяет прижать бруски к трубам, исключив образование брака при склейке в виде горбов.
Стоит отметить, что данный инструмент является весьма длинным, поэтому работать с ним довольно трудно. Для создания щитов он является незаменимым, но вот применять его только для фиксации небольших деталей к столешнице совершенно неудобно.
Подобные струбцины обычно крепятся на стандартных стальных трубах, которые используются в водопроводе. Благодаря этому, при необходимости провести склейку очень широкого щита, когда возможность заводской струбцины ограничена, можно сменить используемую в ней трубку на более длинную.
Похожие темы:
- Пассатижи. Виды и устройство. Работа. Как выбрать. Особенности
- Тиски. Виды. Устройство. Работа. Применение. Выбрать. Особенности
- Пинцет. Виды. Работа. Применение. Особенности
- Пресс (механизм). Виды и устройство. Применение и особенности
- Плоскогубцы. Виды и устройство. Как выбрать и особенности
Статья о струбцинах, их видах и способах крепления световых приборов
Ни одно мероприятие высокого уровня не обходится без применения профессионального оборудования. Это может быть как музыкальная аппаратура, так и светооборудование, от качества размещения которого будет зависеть успех мероприятия. Для монтажа световой аппаратуры требуется соответствующее крепление, которое могло бы качественно зафиксировать установку и обеспечить спокойствие организатора за надежность крепления.
Крепления, применяемые для установки светового оборудования, также можно встретить при креплении звуковой аппаратуры, декораций и сценической аппаратуры. В результате организатору может потребоваться ни один десяток таких универсальных креплений. Однако при их использовании стоит принимать во внимание показатель граничной нагрузки.
Струбцины – что это такое?
Струбцины – это универсальное приспособление, выполняющее роль фиксатора для оборудования любого типа. При помощи этого механизма можно легко монтировать необходимую аппаратуру в нужном положении. Конструкция представляет собой два элемента – основание и подвижной механизм, который и зажимает устройство. При необходимости силу зажима можно отрегулировать, а меняя диаметр захвата, есть возможность работать с поверхностями разной толщины. Струбцины достаточно универсальны, поэтому их можно использовать для крепления на несущих конструкциях, металлических балках, различных стойках и т.д. Несущая конструкция может быть разной, однако струбцины в любом случае легко применяются для любых их типов.
Классификация струбцин
Современные производители предлагают большое число моделей зажимов для крепления сценических объектов. При разделении их по принципу действия, их можно разделить на три основных категории:
- О-образные;
- С-образные;
- Крюк-зажим.
О-образная модель подходит для крепления аппаратуры на стойках вертикального и горизонтального типа. Зажим устанавливается на круглом элементе конструкции, обжимая его и надежно фиксируя при помощи одного-двух винтов. От силы затяжки винтов зависит эффективность сжатия.
С-образная модель также включает в себя конструкцию из двух винтов и также универсальна в применении – подойдет для конструкции горизонтального и вертикального типа. Первый винт служит для крепления к основной стойке, а при помощи второго винта закрепляется необходимое оборудование.
Наиболее популярной моделью принято считать крюк-зажим, в конструкции которого также реализован винтовой механизм.
Несмотря на многообразие и эффективность струбцин, это не единственный механизм, применяемый для крепления сценического оборудования. Для фиксации декораций и аппаратуры могут применяться хомуты, кронштейны и специальные держатели, иные виды зажимов.
Выбор струбцинПеред приобретением струбцин очень важно определиться с необходимой грузоподъемностью. Именно от этого параметра будет зависеть итоговая стоимость механизма и его эффективность при организации мероприятий.
В основном в магазинных представлены модели струбцин с грузоподъемностью до 50, до 75 и до 150 кг.
Однако при желании можно найти и механизмы, грузоподъемность которых может превышать 300 кг. Точно предсказать вес оборудования, которое будет использоваться на мероприятиях невозможно. Поэтому при выборе лучше отталкиваться от показателя как минимум в 150 кг и выше. Стоит понимать, что превышая допустимый для крепления вес оборудования, вы рискуете не только целостностью самой аппаратуры, но и здоровьем людей, на которых она может упасть. Более того, опытные организаторы предпочитают дополнительно использовать страховочный трос, вне зависимости от того, был ли превышен допустимый показатель грузоподъемности.
Как уже было сказано ранее, данный аксессуар является универсальным и подойдет для крепления на стойке любого типа. Конфигурация и форма металлической фермы не ограничивает использование конкретной модели, что позволяет использовать струбцины на любых концертных площадках без ограничения и снижения качества фиксацию. Тем не менее, производители предлагают изготовление механизмов для конкретной рамы, чтобы обеспечить максимальную эргономичность изделия и надежность его использования.
Нельзя оставить без внимания и диаметр захвата. От его величины зависит максимально допустимая толщина элемента, к которому будет крепиться оборудование. Среди наиболее популярных вариантов можно выделить:
- до 35 мм;
- до 45 мм;
- до 55 мм.
Но, как и в остальных случаях, в магазине можно найти крепления, диаметр которых значительно превышает стандартные размеры. При выборе таких моделей стоит особое внимание обращать на качество зажима. Как правило, надежность изделия будет зависеть от производителя и стоимости модели. Правило «чем дороже, тем лучше» здесь работает на все сто процентов. Среди наиболее востребованных моделей следует отметить изделия из алюминия или его сплава. Они отличаются высокой прочностью и одновременно легкостью конструкции. Каждое изделие проходит антикоррозийную обработку и покрывается специальной краской, устойчивой к механическим повреждениям.
