ПАСПОРТ
Струбцина анкерная ПРОМАЛЬП и ШТУРМОВКА

1. Общие сведения

Струбцина анкерная представляет собой переносной анкерный узел для осуществления спуска (или подъёма) груза или людей ниже линии его закрепления. Устанавливается на парапете плоских крыш высотных зданий или на парапете ограждений мостов, эстакад и т. п.

Струбцина анкерная предназначена для организации временных точек крепления систем страховки для защиты от падения с высоты и проведения различных работ в безопорном пространстве в различных областях хозяйственной деятельности человека. В том числе при аварийно-спасательных и эвакуационных работах, выполняемых подразделениями спасателей и МЧС (МНС). Также находит применение при проведении высотных работ на фасадах зданий, проводимых методом промышленного альпинизма при вывешивании рабочих и страховочных верёвок (линий) с крыш домов и зданий, имеющих бетонное либо иное ограждение по периметру крыши или конструкцию достаточной прочности и размера на самой крыше.

Например, блоки дымоходов или вентиляционных каналов, балки ферм и т. п.

Кроме своих прямых свойств, присущих горизонтальному расположению, струбцина ШТУРМОВКА позволяет вести работы при вертикальном расположении струбцины. А комплектация струбцины лесенкой и удлинителем для завёртывания винтового прижима позволяет устанавливать струбцину на высокие опоры (например, на балки ферм).

2. Технические характеристики

Струбцина анкерная ШТУРМОВКА — конструкция, изготовленная из стальной профильной трубы (фото 1).

Струбцина анкерная ШТУРМОВКА имеет две верхних анкерных точки и одну нижнюю для организации различных систем страховки. При этом «нижняя» анкерная точка должна использоваться только при результирующей нагрузке направленной вниз по направлению от верхней анкерной точки к нижней. На струбцине ШТУРМОВКА «нижняя» анкерная точка — съёмная и устанавливается как анкерная проушина под болтовое соединение напротив винтового прижима.

С одной стороны имеется неподвижный распорный элемент, с другой стороны — передвижной элемент, что позволяет изменять расстояние между распорными элементами для использования на блоках определённой ширины. Положение передвижного распорного элемента фиксируется двумя штифтами. Благодаря раздвижному узлу и длинному винту прижима имеет широкий установочный диапазон (см. эскиз).

• Максимальная нагрузка: 10 kN
• Габаритные размеры: 750×500 мм
• Вес: не более 20 кг

3. Правила использования и рекомендации по эксплуатации

Струбцина анкерная устанавливается на парапете или блоке и зажимается за счёт изменения ширины между распорными элементами.

Для подготовки струбцины к работе необходимо:

1. Выкрутить прижимной винт.
2. Подобрать необходимую ширину между распорными элементами, соответствующую ширине используемого блока парапета или стены, за счёт перемещения подвижного распорного элемента, а также точкой завёртывания винта и точкой верхнего упорного болта.
3. Зафиксировать подвижный распорный элемент штифтом.
4. Одеть струбцину сверху на парапет или блок. Проследить, чтобы поперечина струбцины опиралась на тело парапета!!!
5. Зажать струбцину прижимным винтом.
6. Присоединить страховочную линию посредством карабина или другого металлического соединителя к необходимой проушине струбцины.
7. Струбцина готова к работе.

Производить подъём (спуск) людей без наличия дополнительной страховочной линии, присоединённой к иному другому анкерному узлу, ЗАПРЕЩАЕТСЯ!!!

4. Техническое обслуживание и условия хранения

Для безопасного выполнения работ с использованием струбцины анкерной необходимо перед каждым использованием проводить её осмотр для обнаружения механического износа, трещин, коррозии, искривления и других повреждений.

При их наличии либо изношенности более чем на 10% от её первоначального состояния, элементы струбцины необходимо заменить, используя элементы предприятия-изготовителя.

Не реже одного раза в год струбцина подлежит испытаниям статической нагрузкой в 10 kN.

Таким же испытаниям подлежит струбцина после испытанного динамического рывка или хранящаяся на складе более 1 года.

Покупатель может проводить испытания самостоятельно с записью результатов и даты проведения проверки в специальном журнале.

Другие дополнительные устройства, используемые совместно со струбциной, эксплуатируются и проходят осмотр согласно соответствующих паспортов и рекомендаций производителя.

После эксплуатации струбцину следует тщательно вычистить и высушить.

Хранить в сухом помещении при температуре от +5 до +25 °C, вдали от отопительных приборов, оберегать от воздействия агрессивных химических веществ.

Разрешается транспортировать струбцину анкерную любым видом транспорта при условии защиты её от механических повреждений, атмосферных осадков и воздействия агрессивных веществ.

5. Гарантии изготовителя

Изготовитель гарантирует сохранение основных характеристик и функционирование анкерной струбцины при отсутствии механического износа и надлежащем хранении в течение всего срока эксплуатации.

Срок службы зависит от интенсивности использования.

Гарантийные обязательства не распространяются на изделия, модифицированные потребителем либо использовавшиеся с нарушением правил эксплуатации, транспортировки или хранения, а также имеющие износ или механические повреждения инородными предметами.

Работодатели и пользователи принимают на себя окончательную ответственность за выбор и использование любого рабочего снаряжения. Изготовитель не несёт ответственности за нецелевое или неправильное использование изделия.

6. Комплектность и свидетельство о соответствии

Изделие проверено на соответствие нормативно-технической документации и признано годным к эксплуатации. Струбцина анкерная индивидуально тестирована на прочность!

Прочность и эксплуатационные характеристики соответствуют требованиям ДСТУ EN 795 «Индивидуальные средства защиты от падения с высоты. Анкерные устройства».

Присвоен заводской номер № _________________________________________________________

Дата изготовления __________________________________________________________________

Дата продажи ______________________________________________________________________

Подпись лица, ответственного за приёмку изделия ________________________________________

Комментирование этой статьи закрыто.

← Спусковое устройство Десантёр КЛАССИКА   Полная обвязка ПРОФ-МАСТЕР →


Классификация струбцин, область применения, советы по выбору струбцин

Любые конструкции или изделия требуют качественной подгонки составляющих. Те же ворота из металлопроката или деревянный стул, конструкционные элементы должны плотно и ровно стыковаться между собой. По этой причине при сборке конструкций/изделий применяют специальные держатели, которые называются струбцинами. В обзоре будет рассказано, как выбрать струбцины.

Первые упоминания о струбцинах с винтовым зажимом относятся еще к XV веку. Начиная с XVII века струбцины являются повсеместно распространенными приспособлениями.

Струбцина – специальный держатель, позволяющий располагать конструкционные элементы различных изделий в правильном положении. Благодаря струбцинам можно состыковать между собой сборочные единицы конструкции под определенным углом и с требуемым усилием.

На сегодняшний день создано широчайшее видовое разнообразие струбцин. Одних только стандартных общепринятых струбцин можно начитать около 20 разновидностей. Многие мастера изготавливают свои собственные уникальные струбцины, которые подходят лишь для каких-то определенных процессов. Итак, какие же существуют виды струбцин.

Содержание

1. Классификация струбцин
2. G-образные
3. F-образные
4. Трубные
5. Торцевые
6. Ленточные
7. Распорные
8. Дополнительная информация

Классификация струбцин

Наиболее популярными и востребованными являются следующие виды струбцин:

1. G-образные
2. F-образные
3. Трубные
4. Торцевые
5. Ленточные
6. Распорные

Разумеется, названные выше струбцины являются не единственными из существующих. Есть еще множество других разновидностей струбцин, но они больше относятся к узкоспециализированным.
Как выбрать струбцину.

G-образные

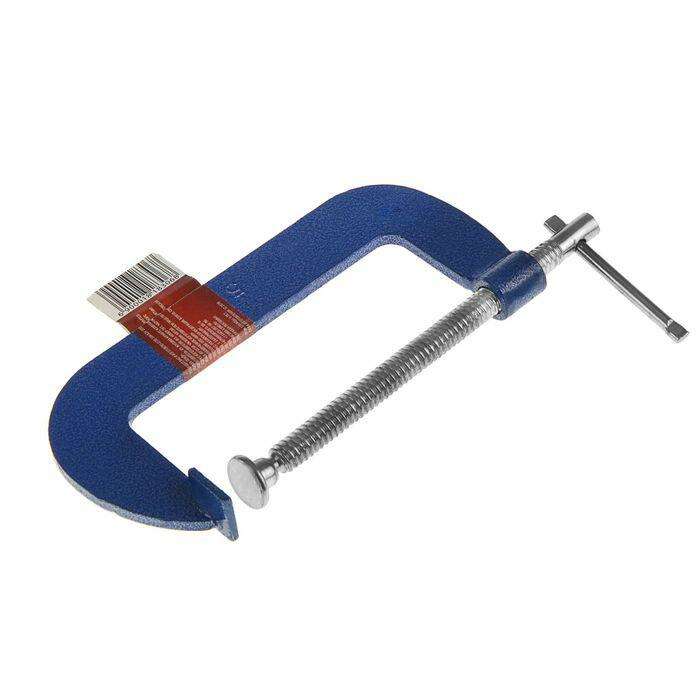

Струбцины G-образного типа – та же скоба, на одной конце которой находится неподвижная губка, а на втором конце размещена подвижная прижимная площадка. Подвижная губка перемещается за счет резьбы.

Такими струбцинами обычно прижимают заготовки к столешнице. Но G-образный профиль вполне реально использовать и для соединения заготовок между собой.

Преимущества G-образных струбцин:

• Простая и надежная конструкция
• Возможность прижима заготовок с высоким усилием

Минусы G-образных струбцин:

• Сильно ограниченная высота прижима

Среди струбцин с G-образным профилем есть множество моделей для работы как с металлическими заготовками, так и с элементами из древесины, пластика и многих других материалов. G-образные струбцины представлены достаточно широким типоразмерным рядом.

F-образные

Струбцины F-образного типа – на конце удлиненного держателя расположена неподвижная губка, вместе они образуют букву «Г». Вторая губка является подвижной, она свободно перемещается по держателю и фиксируется в любом положении. С учетом подвижной губки струбцина становится похожей на букву «F».

F-образные струбцины ценятся за увеличенную глубину прижима, которая по сути ограничивается лишь длиной держателя. Данная разновидность струбцин часто используется для фиксации заготовок к краю столешницы.

Различают несколько видов F-образных струбцин:

1. С классической подвижной губкой
2. С подвижной губкой, оснащенной механизмом дожима

Обыкновенная губка прижимает заготовку на ту силу, которой хватит мастеру. Такие струбцины зажимаются от руки. А губка с механизмом дожима придавливает заготовки винтовым прижимом.

Преимущества F-образных струбцин:

• Возможность прижима высоких заготовок
• Простая и надежная конструкция

Недостатки F-образных струбцин:

• Силы прижима может быть недостаточно

Касательно силы прижима, нижняя губка скользит по держателю, то есть направляющей. При определенных обстоятельствах подвижная губка может ерзать по направляющей в процессе или после фиксации заготовки.

Трубные

Струбцины трубного типа – незаменимые для столярного дела зажимы. Трубная струбцина состоит из 2 отдельных частей. Одна из них называется прижимной, а вторая упорной. Дополнительно этот тип струбцин нужно оснащать трубой. Труба обычно не входит в комплект поставки. Как понятно, прижимные губки струбцины фиксируются на трубе. Сама труба выступает в роли направляющей.

Струбцины этого типа обладают достаточно сложной конструкцией. Прижимная часть имеет резьбовую головку и сам винтовой зажим. Резьбовая головка предназначена для вкручивания резьбы.

Зафиксированные на трубе прижимные губки дают возможность прижимать длинные заготовки. Обычно при изготовлении конструкций мастера используют от 3 до 10 трубных струбцин, что позволяет создать равномерный прижим по всей длине достаточно крупных конструкций.

Преимущества трубных струбцин:

• Возможность прижима длинных и широких заготовок
• Высокая сила прижима
• Возможность точность подгонки заготовок

Минусы трубных струбцин:

• Необходимо отдельно приобретать трубы
• Необходимо нарезать в трубах резьбу

Трубные струбцины хорошо себя зарекомендовали при склейке мебельных щитов и сборке всевозможных каркасов. Чаще всего трубные струбцины используются при работе с изделиями из натуральной древесины.

Торцевые

Струбцины торцевого типа – специальные зажимы, которые позволяют прижать заготовку сбоку, то есть с торца. Ярким примером использования торцевых струбцин является установка декоративной окантовки на торцевую поверхность столешницы.

Торцевая струбцина состоит из скобы, похожей на конструкцию G-образного зажима. На концах скобы и ее вершине предусмотрены винтовые прижимы. Прижимами на концах скобы струбцина жестко фиксируется на столешнице. А верхней губкой струбцина прижимает заготовку к торцу стола.
Как правило, торцевые струбцины предназначены для приклеивания всевозможных лент и полосок. Такие струбцины хорошо себя зарекомендовали при работе с декоративным шпоном.

Преимущества торцевых струбцин:



• Надежный прижим
• Точная подгонка

Недостатки торцевых струбцин:

• Скоба ограничивает высоту заготовок

Помимо сборки конструкций из древесины и пластика торцевые струбцины применимы и при сборке металлоизделий. Благодаря торцевым струбцинам можно аккуратно и ровно приваривать металлическую полоску и ленту.

Ленточные

Струбцины ленточного типа – разновидность гибких зажимов. Такие струбцины надежно и безопасно стягивают заготовки. Ярким примером использования ленточной струбцины является изготовление рамки. Лента натягивается по периметру будущей рамки, крепко сжимая элементы заготовки между собой. Чтобы не повредить гибкую ленту рекомендуется устанавливать на углы рамки специальные наставки.

В качестве стягивающей ленты чаще всего используется полоска прочной синтетической ткани, как на грузоподъемных стропах.

Модели ленточных струбцин могут отличаться между собой как размерами ленты, так и принципом ее стягивания. Лента струбцин может иметь различную длину и ширину. Затяжка ленты обычно реализуется либо храповым механизмом, либо эксцентриковым прижимом.

Преимущества ленточных струбцин:

• Возможность фиксации крупногабаритных заготовок
• Возможность фиксации заготовок различной формы
• Простая и надежная конструкция

Минусы ленточных струбцин:

• Лента подвержена износу
• Нельзя фиксировать горячие заготовки

В составе качественных дорогостоящих струбцин ленточного типа нередко встречаются различные накладки для острых углов.

Струбцины ленточного типа хорошо себя зарекомендовали при сборке конструкций из древесины. Такими струбцинами удобно стягивать рамки, щиты и каркасы.

Распорные

Струбцины распорного типа – если подавляющее большинство струбцин работают на сжатие и прижим заготовок, то распорные струбцины обеспечивают разжатие. Сила разжатия будет крайне полезной при обустройстве дверных и оконных проемов. Благодаря распоркам можно надежно зафиксировать раму, чтобы ее не повело при отвердении строительного раствора или монтажной пены.

Разумеется, область использования распорных струбцин не ограничивается дверными и оконными проемами. Этот вид струбцин можно применять при сборке всевозможных деревянных и металлических конструкций. Распорки позволяют повысить точность при изготовлении рамных конструкций, каркасов, щитов и прочего-прочего.

Преимущества струбцин распорного типа:

• Возможность приложения силы на разжатие

Недостатки струбцин распорного типа:

• Достаточно ограниченная область применения

Струбцины распорного типа пользуются популярностью в основном среди монтажников дверей и окон.

Как выбрать струбцины.

Выше описан далеко не полный перечень существующих на сегодняшний день струбцин. В закромах у хорошего мастера наверняка найдется 5-7 видов струбцин.

При выборе струбцин следует обратить внимание на типоразмерный ряд зажимов. Струбцины рекомендуется выбирать в различных типовых размеров. Ту же G-образную струбцину желательно приобрести в маленьком, среднем и крупном размере. При этом каждый из типоразмеров должен быть представлен минимум 3-5 штуками.

Мастера, которые занимаются сборкой различных конструкций, нередко практикуют создание уникальных струбцин. Самодельные струбцины хороши тем, что зажимы идеально подходят для выполнения узкоспециализированных операций по сборке.
