Как правильно делать скрутки проводов: 3 надежных способа
Скрутка — это самый старый, но при этом не потерявший надежности способ соединения проводов. Несмотря на большое количество различных зажимов, скрутка по сей день пользуется популярностью и стоит в розетках и распредкоробках десятилетиями. В этой статье мы расскажем, как правильно скручивать жилы, чтобы контакт был надежным. Показывать будем на примере многожильных и одножильных проводов.
Для выполнения всех манипуляций нам потребуются
- нож,
- изолента или термоусадочная трубка,
- зажигалка (строительный или обычный фен),
- пара плоскогубцев.
Скрутки без сварки
Способ 1:
Для начала зачищаем два провода так, чтобы «голые» концы были примерно по 4 см.
Немного подкручиваем концы, чтобы жилки не раскручивались, и начинаем закручивать жилы. Для этого прикладываем основание к основанию и начинаем плотно скручивать сразу два конца (не один вокруг другого). Закручиваем в ту же сторону, что до этого жилки на концах, чтобы в процессе основной скрутки они не распушивались. В случае с моножильными кабелями прикладываем их друг ко другу и скручивать начинаем не от основания, а с концов.
Теперь для улучшения контакта одними пассатижами зажимаем у основания, а другими начинаем подкручивать конец, улучшая плотность соединения.
Затем надеваем термоусадку длиной около 3 см (так как в процессе скручивания длина концов немного уменьшилась) и нагреваем ее, пока она не зафиксирует жестко соединение. Также можно закрыть соединение изолентой — пользуйтесь тем, что для вас проще или есть под рукой.
Наша скрутка готова.
Способ 2:
Иногда нам нужно отремонтировать удлинитель, так, чтобы скрутка не торчала из основного кабеля, а шла вдоль. В этом случае нам поможет скрутка «Британка». У нее есть несколько разновидностей, но принцип скручивания для всех одинаков: намотка каждой жилы происходит друг на друга. Как и в первом случае зачищаем два конца по 4 см.
На один провод надеваем термоусадку длиной 4,5 — 5 см, чтобы немного перекрывала зачищенное место. Если будете использовать изоленту, тогда этот этап пропускаем.
Затем прикладываем два провода вдоль друг друга, как на фото. Берем двумя пальцами по середине и начинаем наматывать один конец на другой.
Стараемся скручивать так, чтобы витки ложились плотно друг к другу без больших зазоров — хотя провод не будет работать на разрыв, все же плотность соединения должна быть хорошей. Затем подтягиваем плоскогубцами, надеваем термоусадку и нагреваем ее.
Скрутки для распредкоробок со сваркой
Если нам необходимо соединить два и более моножильных медных проводов и скрыть их в распредкоробке, тогда для надежного соединения лучше сварить контакты. Для этого нам дополнительно потребуется специальный сварочный аппарат с угольными электродами. Например, сварочник ТСС Компакт-160 подойдет для такой задачи. Также нужны будут графитовые электроды (можно взять стержни из пальчиковых батареек или графитовый брусок с двигателя) и флюс.
Сначала скручиваем две жилы, как на картинке, начиная с кончиков и заканчивая основанием.
Затем с помощью сварочного аппарата, завариваем концы (только их, по всей длине варить не надо).
После этого нужно изолировать скрутки изолентой/термоусадкой и аккуратно сложить в распредкоробку.
Конечно, на сварку уходит больше времени, чем, например, на зажимы WAGO или другие клеммники, но такие скрутки стоят десятилетиями, и менять их будут уже ваши внуки.
Еще кое-что интересное из мира электрики:
Теги электричество
Соединение силовых проводов
При установке техники часто приходится соединять силовые, либо межблочные провода — удлинять вилку, наращивать провод и так далее.
Осуществить это можно разными способами.
Соединение с помощью скрутки
Это довольно распространённое соединение, даже несмотря на огромный ассортимент соединителей на рынке.
Два провода зачищаются, скручиваются вместе, после чего изолируются липкой лентой.
Довольно часто скрутка является причиной КЗ и пожаров.
Происходит это так — место плохого контакта, из-за увеличенного сопротивления разогревается, оплавляя изоляцию.
Через некоторое время через обгоревшую изоляцию два провода замыкает.
Особенно не рекомендуется соединять скруткой мощные системы.
Полиэтиленовые клеммные колодки
Представляют они из себя латунные держатели с винтами, всё это закреплено в основании из легкоплавкого пластика.
Используют их очень часто, основная причина — низкая цена и доступность, ими завалены все магазины и рынки.
Но при их использовании есть определённые тонкости, которые многие не знают, или пренебрегают ими.
Максимально допустимый ток нагрузки
Каждый типоразмер рассчитан на определённый ток, и он ничего не имеет общего с допустим током проводов соединяемых с помощью этих колодок.
Если не соблюдать эти требования, то полиэтиленовый держатель начинает потихоньку плавиться от разогретых латунных соединителей. В итоге — КЗ.
Винтовое соединение
Провод прижимается винтом, который имеет не идеально ровную поверхность и совершает круговые движения.
Давайте разберём, что происходит при зажатии провода в колодке.
Скручиваем вместе жилы провода, засовываем в колодку и зажимаем винтом.
После аккуратно откручиваем и вынимаем провод, вот что получается:
Часть проводников отломилось, контакт не полный, а частичный.
Ослабление контакта
Постепенно контакт между проводом и клеммником ослабевает.
Причин несколько — расширение металла при нагревании, сужение при остывании, для алюминиевых проводов свойственна текучесть металла.
Соответственно, вывод:
- использовать для соединения одножильных проводов

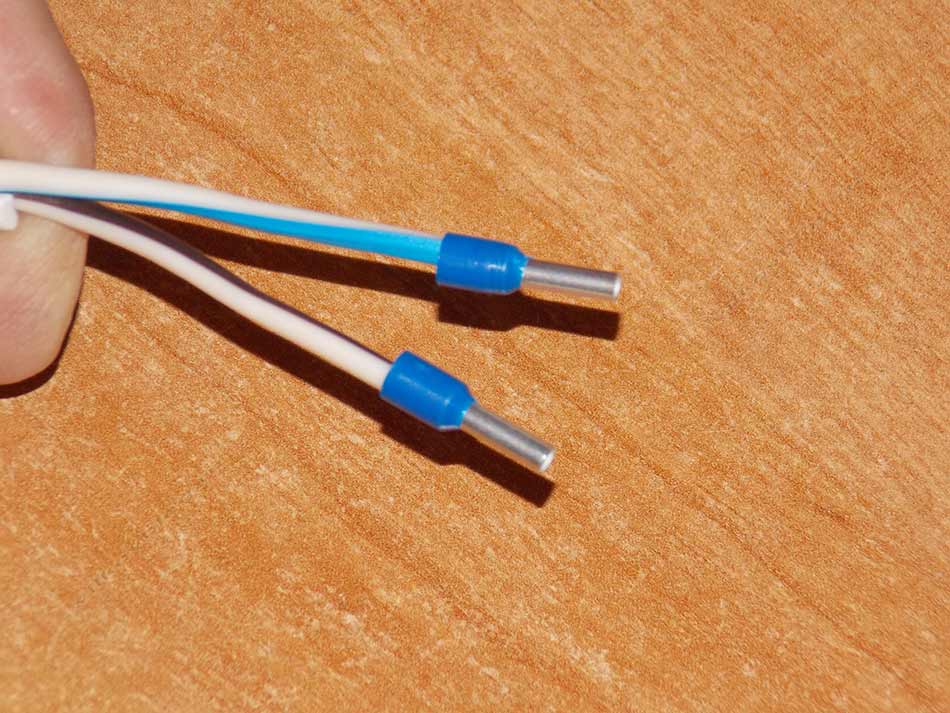

- для многожильных применять втулочные наконечники
- соблюдать указанные токи
- периодически подтягивать прижимные винты
Пружинные клеммники WAGO
Многоразовые, серия 222
Выпускают для соединения двух, трёх и пяти проводов. Представляют из себя пружинящие контакты, которые защёлкиваются сверху флажками, при желании их можно отжать и без проблем вынуть провод.
Преимущества:
- самый быстрый способ соединить провода
- можно соединять многожильные провода
- можно одновременно соединять провода разных диаметров
- можно использовать одновременно и медные и алюминиевые провода
- надежная фиксация — отсутствие нагрева
- закрытая конструкция исключает замыкание
- соединение не требует профессиональной подготовки
- есть возможность измерения напряжения
Максимальный ток 32 А.
Только следует использовать оригинальные зажимы, у аналогов ток гораздо ниже.
Презентация зажимов от производителя:
Одноразовые, серия 773
Зажимы этой серии предназначены для соединения только одножильного провода.
Выпускают зажимы на количество проводов от двух до восьми.
Зачищенный провод вставляется в разъём до предела, при этом он сдавливается пружинным контактом, который не даёт ему выйти назад.
Выпускаются также клеммники этой серии со смазкой, состоящей из абразивного материала с техническим вазелином.
Она предназначена для удаления с алюминиевых проводов оксидной плёнки и последующей защиты от окисления.
Преимущества WAGO-773:
- быстрое соединение
- небольшой размер
- надёжная фиксация
- нет ослабления контактов
Данные клеммники рассчитаны на ток до 25 А.
Винтовые клеммные блоки Terminal Blocks TB-xxyy
Блок представляет из себя пластмассовую платформу с проводящей стальной пластиной, прижимной пластиной и винтом. Сверху всё закрыто прозрачной крышкой.
Выпускают блоки на 3, 4, 6, 9, 12 клемм.
Максимальные токи — 15, 25, 40 А.
В обозначении, например, ТВ-2504
- первые две цифры — ток в Амперах (25 А)
- две последние — количество клемм для зажима (4 шт)
Преимущества терминальных блоков:
- прижимает не винт, а пластина всей плоскостью
- блоки реально выдерживают заявленный ток
- прижимная шайба при откручивании поднимается вверх, оставляя зазор для провода
- возможность соединять провода разных диаметров и из разных материалов
Недостатки:
- винты необходимо периодически подтягивать
- проводящая пластина стальная, а не латунная
- пластмасса не термостойкая
- большие размеры
Но в целом, эти блоки производят приятное впечатление по сравнению со своими китайскими собратьями.
Как соединять провода разного сечения?
Часто бывает, что в распределительную коробку приходят провода разного сечения и их необходимо соединить. Тут вроде должно быть все просто, как и с соединением проводов одного сечения, однако тут есть свои некоторые особенности. Соединять кабели разной толщины можно несколькими способами.
Помните, что нельзя в розетке на один контакт подключать два провода разного сечения, так как тонкий не будет сильно прижиматься болтом. Это приведет к плохому контакту, большому переходному сопротивлению, перегреву и оплавлению изоляции кабеля.
Как соединить провода разного сечения?
1. С помощью скрутки с пайкой или сваркой
Это самый распространенный способ. Скручивать провода можно соседних сечений, например 4 мм2 и 2,5 мм2. Вот если диаметры проводов сильно отличаются, то хорошая скрутка уже не получится. Во время скручивания нужно следить чтобы обе жилы обвивали друг друга. Нельзя допускать чтобы тонкий провод накручивался на толстый. Это может привести к плохому электрическому контакту. Не забывайте про дальнейшую пайку или сварку. Только после этого ваше соединение будет работать много лет без нареканий.
2. С помощью винтовых зажимов ЗВИ
Про них подробно я уже писал в статье: Способы соединения проводов. Такие клеммники позволяют с одной стороны завести провод одного сечения, а с другой стороны уже другого сечения. Тут каждая жила зажимается отдельным винтом. Ниже привожу таблицу, по которой можно правильно выбрать винтовой зажим для ваших проводов.
Тип винтового зажима | Сечение подключаемых проводников, мм2 | Допустимый длительный ток, А |
ЗВИ-3 | 1 — 2,5 | 3 |
ЗВИ-5 | 1,5 — 4 | 5 |
ЗВИ-10 | 2,5 — 6 | 10 |
ЗВИ-15 | 4 — 10 | 15 |
ЗВИ-20 | 4 — 10 | 20 |
ЗВИ-30 | 6 — 16 | 30 |
ЗВИ-60 | 6 — 16 | 60 |
ЗВИ-80 | 10 — 25 | 80 |
ЗВИ-100 | 10 — 25 | 100 |
ЗВИ-150 | 16 — 35 | 150 |
Как видите, с помощью ЗВИ можно соединять провода соседних сечений.
Также не забывайте смотреть на их токовую нагрузку. Последняя цифра в типе винтового зажима обозначает величину допустимого длительного тока, который может протекать через данную клемму.Зачищаем жилы до середины клеммы…
Вставляем их и затягиваем винты…
3. С помощью универсальных самозажимных клемм Wago.
Клеммники Wago имеют возможность соединять провода разных сечений. У них есть специальные гнезда куда «втыкается» каждая жила. Например, в одно отверстие зажима можно подключить провод 1,5 мм2, а в другое 4 мм2 и все будет работать исправно.
Согласно маркировке завода изготовителя клеммами разных серий можно соединять провода разных сечений. Смотрите таблицу ниже:
Серия клеммы Wago | Сечение подключаемых проводников, мм2 | Допустимый длительный ток, А |
243 | 0,6 до 0,8 | 6 |
222 | 0,8 — 4,0 | 32 |
773-3 | 0,75 до 2,5 мм2 | 24 |
273 | 1,5 до 4,0 | 24 |
773-173 | 2,5 до 6,0 мм2 | 32 |
Вот ниже пример с серией 222. ..
4. С помощью болтового соединения.
Болтовое соединение проводов представляет собой составное соединения состоящее из 2-х и более проводов, болта, гайки и нескольких шайб. Оно считается надежным и долговечным.
Тут поступает так:
- зачищаем жилу на 2-3 сантиметра, чтобы хватило на один полноценный оборот вокруг болта;
- делаем кольцо из жилы по диаметру болта;
- берем болт и надеваем на не шайбу;
- на болт одеваем кольцо из проводника одного сечения;
- затем одеваем промежуточную шайбу;
- одеваем кольцо из проводника другого сечения;
- ставим последнюю шайбу и затягиваем все это хозяйство гайкой.
Таким способом можно одновременно соединять несколько жил разного сечения. Их количество ограничивается длиной болта.
5. С помощью сжима ответвительного «орех».
Про данное соединение я подробно с фотографиями и соответствующими комментариями написал в статье: Соединение проводов с помощью зажимов типа «орех». Уж позвольте я тут не буду повторяться.
6. С помощью медно-луженых наконечников через болт с гайкой.
Этот способ хорошо подходит для соединения кабелей больших сечений. Для данного соединения необходимо иметь не только наконечники ТМЛ, но и еще обжимные пресс-клещи или гидравлический пресс. Данное соединение будет немного громоздким (длинным), может не поместиться в какую-нибудь небольшую распределительную коробку, но все же имеет право на жизнь.
Соединять тут просто. На каждую жилу одевается по наконечнику, они опрессовываются и с помощью болта с гайкой и шайбами соединяется. Затем это место изолируется с помощью изоляционной ленты или термоусаживаемой трубки (ее необходимо одеть на провод до соединения).
К сожалению под рукой у меня не оказалось толстого провода и нужных наконечников, поэтому фото сделал из того что было. Думаю по нему все-таки можно понять суть соединения.
Вроде все перечислил. Если Вы знаете другие способы соединения проводов разных сечений, то пишите в комментариях.
Улыбнемся:
Сидят в камере двое:
— За что сидишь?
— За убийство.
— Сколько дали?
— 7 лет. А ты за что?
— За браконьерство.
— Сколько?
— Пятнашка.
— Это на кого же ты охотился?!
— Иду, значит, я на охоте, вижу столб телеграфный, на столбе орёл сидит. Ну, я дуплетом…
— И че?! За орла 15 лет? Ты его хоть убил?
— Ага… выстрелил, когти в одну сторону, плоскогубцы в другую.
5 способов соединения проводов | соединение медных и алюминиевых проводов
Электрический контакт зависит от качества и надежности соединения проводов. При монтаже электропроводки не возможно обойтись без соединения проводов.
В местах соединения электрические контакты должны удовлетворять таким основным требованиям:
- — надежный контакт, без дополнительного сопротивления. Сопротивление соединяющего контакта не должно быть больше сопротивления целого куска провода;
- — механическая прочность, на случай растяжения. Если провод в местах соединения подвержен случайным растяжениям, то прочность контакты должна быть не меньше прочности самого проводника.
Способы соединения проводов
1. Соединения проводов скруткой. Из-за своей простоты, наиболее часто встречающийся способ. Для этого достаточно взять два провода, снять изоляцию (для надежной скрутки изоляция снимается не менее 5 см), затем оголенные жилы скручиваются между собой.
Изолируются скрученные оголенные жилы обычной изолирующей ПХВ лентой. В место изолирующей ленты можно использовать специальные «колпачки для скрутки». Колпачки для скрутки накручиваются на соединенные провода, тем самым изолируют оголенные части и дополнительно поджимают электрический контакт.
Не допустимо соединение скруткой проводов разнородных металлов, например медь и алюминий.
2. Соединение проводов пайкой. С помощью пайки монтаж соединений занимает чуть больше времени, однако этот способ белее надежный, чем обычной скруткой.
При скрутке контактов, на сколько бы она не была качественной, места соединения имеют некоторое сопротивление и при протекании тока скрученные контакты перегреваются.
Последствия не качественной скрутки это оплавление изоляции в местах соединений, короткое замыкание и пожар.
Пайка гарантирует надежный электрический контакт с малым сопротивлением и необходимой механической прочностью. Для пайки применяют обычный оловянно-свинцовый припой и канифоль.
3. Использование клеммных колодок. Сама клеммная колодка представляет собой изолирующую пластину с контактами. С помощью клеммных колодок можно соединять медные провода с алюминиевыми.
Клеммные колодки по способу закрепления в них проводов делятся на клеммники с затягивающим винтом и на клемники с прижимающими пластинами.
Клеммные колодки у которых провода прижимаются винтом имеют один недостаток. В них провод можно повредить самим витом при затягивании контакта. Особенно актуально при подсоединении алюминиевых или многожильных проводов.
Колодки с прижимающими пластинами более надежны по сравнению с винтовыми, так как при затягивании провод прижимается к клемме пластиной.
4. Пружинные клеммы. Наверное, самый быстрый и эффективный способ соединения проводов. Для этого с токопроводящей жилы снимается изоляция и вставляется в клемму. Отличаются от винтовых тем что провода фиксируются не винтом, а пружинным зажимом.
На сегодняшний день зажимов пружинного типа очень много, самые распространенные из них это клеммники фирмы «Wago».
Используются для соединения как мягких многожильных, так и одножильных проводов разного сечения.
С помощью таких клемм также можно производить соединение медных и алюминиевых проводов. Для этого используются специальные клеммники «Wago». В них используются контакты из биметаллической пластины покрытые специальной пастой, которая предотвращает окисление проводов.
5. Ответвительный сжим. Ответвительные сжимы или как их называют в народе «орешки» служат для подсоединения к магистрали линии без создания ее разрыва.
Сам сжим состоит из трех металлических пластин с винтами и изолирующей коробки в которой располагаются эти пластины. Ответвительный сжим часто применяют для соединения медных и алюминиевых проводов, например для присоединения к воздушной линии из алюминия.
Соединение медных и алюминиевых проводов в домашних условиях
Если требуется соединение медных и алюминиевых проводов, а клеммных зажимов и колодок нет под рукой, можно обойтись без них. Скрутка проводов в этом случае не является хорошим выходом из положения, потому что рано или поздно место скрутки меди и алюминия окислится и это приведет к потере контакта.
Эффективным решением данной проблемы является использование обычной гайки, болта и шайбы.
Надежность данного соединения ни чем не уступает описанным выше клеммникам. Единственный недостаток в громоздкости (например, при применении в распределительной коробке) и большого количества изолирующей ПХВ ленты для надежной изоляции.
Понравилась статья — поделись с друзьями!
Современные способы соединения проводов
Почему нужно выбирать надежное соединение проводов?
Провода – это магистраль, по которой течет ток к энергопотребителям. Но на пути движения могут встречаться множество узлов разветвления, и эти узлы находятся в распределительных коробках. Места соединений проводов должны быть надежными, соответствовать расцветке электропроводки и не должны препятствовать движению тока. Почему эта тема заслуживает серьезного внимания? Как правило, 90% всех неполадок приходится на контактные соединения и скрутки.
Не будет преувеличением сказать, что большинство соединений проводов по сей день остается в виде скруток. Но согласно новым правилам электромонтажа, скрутка запрещена к применению, так как не обеспечивает надежного соединения ввиду увеличения больших нагрузок электропотребителей. Такая тенденция приводит к нагреву скруток, затем изоляция рассыхается, осыпается, и в итоге приводит к короткому замыканию. На смену скруткам пришли новые технологии — соединительные клеммы, которые обеспечивают надежное соединение проводов.
Способов соединения проводов существует множество, и приобрести такие соединения не составляет труда. В любом магазине электротоваров они есть в продаже.
Обязательно прочитайте подробные статьи про соединение проводов:
Современные способы соединения проводов: ответвительные сжимы «орехи»
Сжимы ответвительные «орехи» предназначены для выполнения ответвлений медных и алюминиевых проводов от магистральных проводников напряжением до 660В (без их разрезания) проводниками из тех же материалов.
- корпус ответвителя — карболит,
- металлическая плашка произведена из анодированной стали,
- адаптированы под различные сечения проводов,
- сжимы состоят из термостойкого материала, которые выдерживают температуру свыше 200°С,
- монтаж ответвительных сжимов производится крестовой или плоской отверткой,
- четыре универсальных прижимных винта.
Современные способы соединения проводов: Клеммные колодки
Состоят из медных винтовых контактов, которые встроены в пластиковый корпус. Пользоваться такими соединениями нужно осторожно, в продаже часто встречаются «полуфабрикаты»: при закручивании винтов, если слегка перетянуть, медный контакт разрушается. Качественные клеммные колодки встречаются не так часто.
Есть еще один недостаток клеммной колодки: из-за тепловых расширений контакты ослабевают, через определенное время работы нуждаются в поджимке винтов – вобщем, хлопотные клеммы.
Современные способы соединения проводов: Пружинные клеммы
Мировой лидер по производству клемм остается фирма WAGO. Фирма разработала простой и удобный вариант для соединения проводов пружинного исполнения. Клеммы и разъемы широко используются как в быту, так и в промышленном монтаже — там, где требуется гарантия повышенной надежности.
Такие клеммы еще называют экспресс-клеммами. Почему? От электромонтажника требуется всего лишь зачистка изоляции, остальные действия очень просты: нужно всего лишь вставить проводник в клемму и встроенные пружины ни за что не выпустят проводник обратно. Другая серия WAGO имеет отжимные рычажки — очень удобны для соединения мягкого проводника.
Достоинства экспресс-клемм WAGO
- Каждый проводник имеет свое гнездо.
- Всегда качественное подключение независимо от профессиональной подготовки мастера.
- Возможность соединять медные и алюминиевые провода.
- Надежная защита от случайного попадания проводника на токоведущие части.
- Контакты не греются, потому что соединены надежно.
- В клеммах предусмотрена возможность для замера электрических параметров.
Какой кабель или провод выбрать для электромонтажных работ?
Оцените качество статьи:
Как скрутить три провода между собой?
Наверняка каждый, кто имел дело с ремонтом электропроводки, знает, как сделать скрутку проводов. На первый взгляд кажется, что ничего сложного нет в простейшем переплетении жил, которые потом изолируются и укладываются в распределительную коробку. Но все не так просто, т.к. именно такой ненадежный способ присоединения является одной из главных причин воспламенения проводки. Чтобы Ваша самодельная скрутка прослужила долго и была безопасной, рекомендуем ознакомиться с простыми советами, предоставленными ниже.
В чем опасность такого соединения?
Скручивание — это наиболее опасный способ соединения проводов, т.к. в этом случае контакт двух и более проводников будет зависеть только от качества проделанной работы. Если Вы слабо загнете жилы, через время они ослабятся, и в месте скрепления образуется слабый контакт. Эта проблемная зона при повышенных токовых нагрузках станет постоянно нагреваться, изоляция начнет плавиться и в результате может произойти короткое замыкание, не говоря уже о пожаре и поражении человека электрическим током.
Не зря правилами ПУЭ строго запрещено использовать данный способ в электромонтажных работах. Несмотря на это большая часть электриков, и даже опытных, использует данный метод в повседневных ремонтных работах.
Следует отметить, что если правильно скрутить жилы между собой, тщательно заизолировав оголенную область, никаких проблем не возникнет. Более того, скрученные жилы могут прослужить не один десяток лет, если учитывать, что в большей части старых домов и квартир использовался именно данный метод.
Итак, как же правильно сделать скрутку проводов? Об этом мы сейчас и поговорим!
Подробная инструкция
Сначала рассмотрим самый простой вариант, когда необходимо скрепить два одножильных проводника из одного и того же металла (к примеру, медь).
Технология выглядит следующим образом:
- Тщательно зачищаем обе жилы от изоляции примерно на 4-5 см. Для этого также можно использовать специальный инструмент для снятия изоляции.
- Протираем оголенные контакты тряпкой, смоченной в ацетоне (обезжириваем).
- Наждачной бумагой зачищаем концы до металлического цвета.
- Скрещиваем проводники между собой и одну из жил тщательно накручиваем на другую с помощью пассатижей. Количество витков нужно сделать не менее пяти.
- Вторую накручиваем аналогичным методом на 5-7 витков.
- Изолируем готовую скрутку с помощью изоленты. Также рекомендуется использовать термоусадочную трубку – кембрик, которая надежно защищает оголенную область от внешней среды.
Как Вы видите, ничего сложного нет. Особенность заключается в том, что необходимо оголять жилы не меньше чем на 5 см и скручивать пассатижами, чтобы был неразрывный и надежный контакт.
Также хотелось бы дать пару советов по поводу более сложной ситуации, когда необходимо сделать скрутку одножильного и многожильного провода. В этом случае сначала повторяем пункт «1» и «2» из инструкции, предоставленной выше. Далее необходимо скрестить изделия и многожильный провод тщательно намотать на середину одножильного (на расстоянии 2,5 см от конца). Когда все витки будут накручены, свободный конец одножильного проводника необходимо загнуть пассатижами в сторону витков, как показано на фото ниже. После этого соединение изолируется и укладывается в распределительную коробку. Кстати, таким же образом можно сделать хорошую скрутку двух многожильных проводов.
Следует обратить Ваше внимание на то, что делать скрутку из алюминия и меди крайне не рекомендуется опытными электриками, не говоря уже о стандартах ГОСТ. Связано это с различным сопротивлением металлов, а также тем фактом, что при взаимодействии медь и алюминий окисляются, что заметно ухудшает электрический контакт. Еще один недостаток заключается в том, что будет происходить скрутка разных металлов (по физическим свойствам): жесткого и мягкого, что также ухудшает контакт.
Вот такие схемы Вы можете использовать при скрутке проводов своими руками:
Также советуем Вам просмотреть наглядную видео инструкцию:
Многожильные медные провода — идея скрепления
Интересное приспособление позволит Вам быстро осуществлять скрепление:
Интересный инструмент для электрика
Полезные советы от профессионалов
Чтобы сделать скрутку проводов надежной, долговечной и безопасной, что самое главное, рекомендуем Вам учитывать следующие рекомендации:
- Дополнительно скрученные контакты можно соединить последующей сваркой либо пайкой, что сделает контакт максимально надежным и неразрывным. Кстати пайку лучше всего использовать, если обе жилы большого сечения.
- Современные клеммы WAGO могут использоваться гораздо эффективнее, к тому же процесс присоединения будет более быстрым. Также следует отметить, что вагами можно соединить не только алюминий и медь, но и несколько проводов одновременно, причем они могут быть даже разного сечения, что никак не повлияет на надежность контакта. Если Вы решили соединить провода в розетке либо люстре, лучше сделать это с помощью клеммников WAGO.
- Зажимы СИЗ повышают надежность соединения, делая его более безопасным. Изделия дешевые и имеют низкую стоимость, поэтому рекомендуем использовать скрутку проводов колпачками СИЗ.
- После того, как вы сделаете соединение проводов скруткой, не спешите прятать новый узел в распаечную коробку. В течение нескольких часов пусть электрическая цепь поработает, после чего проверьте температуру на месте скрепления. Если соединение греется, лучше все переделать, т.к. это свидетельствует о ненадежном контакте.
Важно отметить, что ни один из вышеперечисленных вариантов не делает скрутку водонепроницаемой, поэтому если Вы решили скрепить жилы под штукатуркой в стене, причем без коробки, обязательно заизолируйте соединитель кембриками.
Вот и все, что Вы должны знать о том, как правильно сделать скрутку проводов своими руками. Настоятельно рекомендуем Вам использовать более современные методы, а скручивание применять только при монтаже временной электропроводки! Ни в коем случае не делайте скрутку под напряжением, т.к. на сегодняшний день не существует настолько безопасного способа. Любые электромонтажные работы должны обязательно делаться при отключенном свете!
Материалы по теме:
- Как правильно изолировать провода
- Как сделать заземление в доме
- Какие инструменты должны быть у электрика
Чем соединить провода между собой
Как соединить алюминиевые провода
Хотя по современным стандартам проводка в жилых квартирах делается преимущественно из медных проводов, нередко можно встретить электропроводку и из алюминия. Если заменить старую проводку на новую невозможно, тогда вам необходимо узнать, как соединить алюминиевые провода своими руками. Так, как например, подключать люстру. розетку и другие электрические приборы правильно? Можно ли соединять алюминиевые провода с другими? Как сделать соединение надежным? Как прочно соединить алюминиевые провода между собой? Ответы на эти вопросы вы сможете получить в этой статье.
Особенность алюминиевого провода
Из-за особых характеристик с алюминием сложно работать. Также в процессе окисления этого металла на поверхности образовывается оксидная пленка. Она в свою очередь препятствует хорошему прохождению тока. Данная пленка плавится при температуре двух тысяч градусов, а это показатель больше температуры плавления самого алюминия. Если счищать пленку механическим способом, то буквально за короткий промежуток времени она появляется снова. В результате оксидная пленка препятствует качественному контакту соединения.
Среди других особенностей алюминия можно выделить повышенную степень хрупкости и текучести. Исходя из этого, контакт не должен подвергаться никаким механическим воздействиям. Например, если соединение выполнено с помощью болта, то время от времени его необходимо постоянно подтягивать. Это связано с тем, что алюминий со временем вытечет из-под контакта.
Электрохимическая коррозия
Можно ли соединять алюминиевый провод с другими? Да! Но здесь важно учесть некоторые важные моменты. Если отсутствует влага, то такое соединение будет вечным. Однако влага присутствует везде, она в свою очередь способствует разрушению контактов. Важно учитывать и тот факт, что каждый проводник электрического тока имеет свой электрохимический потенциал. В связи с этим были созданы аккумуляторы и батарейки, однако, в момент попадания воды в месте соединения металлов образовывается короткозамкнутый гальванический элемент. В результате происходит разрушение одного из металлов. Чтобы узнать, какие металлы можно соединять, а какие нет, важно знать величину электрохимического потенциала того или иного проводника тока.
Факторы гальванической коррозии
Так, например, соединять разные провода допустимо в том случае, когда между ними уровень электрохимического потенциала не превышает 0,6 мВ. Исходя из этого, получается, что соединение меди с нержавеющей сталью будет качественным с разницей потенциала 0,1 мВ, в отличие от соединения с серебром (0,25 мВ) или золотом (0,4 мВ).
Обратите внимание! Если медный провод имеет покрытие из оловянно-свинцового припоя, то допускается любое механическое соединение с алюминиевым проводом.
Методы соединения алюминия с медью
Исходя из вышесказанного, может показаться, что соединение алюминиевых проводов дело непростое. Однако это не так! В процессе соединения алюминиевого провода с медным проводом нужно просто соблюдать технологию. Рассмотрим несколько известных методов соединения алюминиевого провода с медным:
Возможна электрохимическая коррозия
Это один из легких методов соединения провода. При этом абсолютно не требуется никакая квалификация, а также особые знания. Но в результате получается далеко не надежное соединение. Почему? Все связано с тем, что в период колебания температуры происходит линейное расширение проводов и, как следствие, между ними образовывается зазор, который в свою очередь увеличивает сопротивление. После, контакт окисляется и спустя некоторое время разрушается.
Обратите внимание! Такое явление произойдет не в первый год. Но если вам хочется создать надежное и качественное соединение, тогда стоит подумать об более надежном альтернативном варианте.
Как же выполняется такое соединение? Здесь важно чтобы один провод не обвивал другой, а они оба обвивались между собой. Чтобы соединение вышло качественным медный провод можно залудить припоем. При этом нет ограничения по диаметру соединяемых проводов. Если медный провод многожильный, то в обязательном порядке его необходимо пролудить припоем. Если провод толстый, то достаточно будет три витка, а на тонком до 1 мм необходимо сделать пять витков.
Резьбовое соединение
Один из самых надежных вариантов соединения алюминиевых и медных проводов при помощи гаек и винтов. Такое соединения обеспечит на протяжении долгих лет качественный контакт. Данным методом можно соединять провода разного сечения. многожильные и одножильные.
Итак, с конца провода для начала требуется снять изоляцию. После на винт надевают пружинную шайбу, обычную шайбу, колечко одного проводника, простую шайбу, колечко другого проводника, шайбу и в конце гайку, которая закручивает всю конструкцию.
Обратите внимание! Если проводник имеет жилу 2 мм, то винт должен быть М4.
Ремонт своими руками
Как соединить провода
Если вы делает ремонт в доме или квартире своими руками. то проводка (так называемые скрытые работы) должны быть первыми в этом списке, наравне с установкой сантехники. Изучив это мини-пособие, вы наверняка сделает электричество в доме намного лучше, чем наемные Равшан и Джамшут. Самое главное правило доморощенного электрика #8211 не соединять провода под напряжением #8211 это могут только спецы. Перед тем, как приступать к работе с электропроводкой, ознакомьтесь с мерами безопасности.
1. Скрутка. С обоих проводов удаляется верхний изоляционный слой длиной до 5 сантиметров на каждом конце. После этого хвостики проводов складываются в одном направлении и скручиваются. В завершении изолируются с помощью термоусадочного кембрика или изоляционной ленты не менее трех слоев. Этот способ не указан ни в едином пособии для электриков и существует только как подготовительный этап к дальнейшей работе (пайка, сварка). Могут возникнуть проблемы, если вы решите соединить этим способом старые алюминиевые провода (выполнена вся проводка в старых панельных домах) и медные, которые широко используются сейчас. Контакт этих двух металлов нежелателен.
2. Соединение с помощью клемников. Подобно первому способу, снимаем изоляцию с провода на расстоянии 12 миллиметров (в зависимости от сечения провода и типа клемника может варьироваться от 0,8 до 1,5 см). Провода вставляются в клемник #8211 винтовой, самозажимной или самоизолирующий зажимы. Винтовые для соединения проводов в бытовых условиях используют чаще остальных, но при соединении алюминиевого провода нужно быть осторожным, чтобы не пережать его и не переломить место соединения.
Алюминий #8211 металл мягкий и для него актуально понятие текучесть. В случае, если перетяните винт, со временем контакт просядет и возникнет необходимость подтянуть винты в клемнике. Дополнительная изоляция не предусмотрена. Самозажимные клемники #8211 принцип тот же, но функцию удерживающего элемента выполняет удерживающая пластина. Здесь из несомненных плюсов #8211 скорость монтажа проводов даже #8220 чайником#8221. Из неудобств #8211 клемники занимают больше места в коммутационной коробке по сравнению с другими видами соединений. Кроме того, при монтаже проводов в клемники концы многопроволочных жил необходимо обпаивать или использовать специальные наконечники, которые продаются в магазинах или на рынке (разного диаметра сечения проводов). Самоизолирующие зажимы представляют из себя диэлектрический колпачок, внутрь которого вставлена конусообразная пружина. Окончания проводов зачищаются по 1,5 сантиметра,
складываются и как бы вкручиваются в этот колпачок. Но по опыту данное соединение наименее надежное и долговечное.
3. Соединение обжимом. Для этого способа нам понадобятся специальные обжимные клещи и гильзы, причем желательно диаметр гильзы не должен существенно превышать диаметр коммутируемых проводов (как, впрочем, и быть меньше). Как всегда, зачищаем провод от изоляции на длину гильзы (их пополам для экономии ни в коем случае не разрезать), скручиваем жилы между собой, вставляем их в гильзу и обжимаем клещами. Если понадобится добавить провод, то гильза удаляется путем откусывания, поэтому стоит учесть запас.
4. Соединение пайкой. В современной электротехнике это
самый оптимальный способ по соотношению цены и качества. Производится бытовым паяльником мощностью до 100 Вт, если 2-3 провода небольшого сечения или горелкой, если количество проводов и сечение больше. Используется припой в сочетании с флюсом, причем рекомендуется использовать не кислотные флюсы, так как их не нужно промывать после пайки. Для пайки алюминия есть специальные припои. Для изоляции можно использовать термоусадочный кембрик или не менее трех слоев изоляционной ленты.
5. Соединение сваркой. Этот метод требует достаточных навыков и опыта, а также специальной аппаратуры, но по надежности и долговечности равных ему нет. Нам понадобится инверторный сварочный аппарат или трансформатор и угольные электроды, средства защиты глаз и рук, так как метод ничем не отличается от обычных сварочных мероприятий. Провода зачищаются и скручиваются на расстоянии 50 мм от края так, чтобы их концы были на одном уровне #8211 для этого можно подрезать скрутку, затем на нее закрепляют #8220 массу#8221 сварочного аппарата и подносят к краю заряженный угольный #8220 карандаш#8221. Сварка происходит 1-2 секунды так, чтобы не оплавилась изоляция жил. Сваренный конец изолируется кембриком или изолентой не менее трех слоев.
Предлагаем вам посмотреть видео на тему:
#8220 Как соединить провода#8221
Способы соединения проводов
Здравствуйте, дорогие читатели! Сегодня я вам предлагаю небольшой обзор способов соединения проводов. В этой статье я постараюсь затронуть все возможные виды соединений, и дам небольшие комментарии о том как и где их лучше применять !
Все вы знаете и многие даже сталкивались с таким распространенным видом соединения, как скрутка.
Но современной редакцией ПУЕ такой способ соединения проводов как скрутка является запрещенным. Но об этом мы поговорим чуть ниже по тексту.
Все основные способы соединения проводов.Согласно ПУЭ, соединения проводов должны выполнятся одним из следующих способов:
Итак, давайте рассмотрим каждый из приведенных способов поподробнее.
Опрессовка.Сварка это уже более сложный и требующий квалификации и оборудования процесс.
Соединение сваркой представляет из себя скрученные провода, а конец скрутки контактной сваркой сваривается и образует на конце скрутки шарик. Таким образом, провода соединены намертво и контакт между ними безупречный. Единственным недостатком такого способа является неудобство его использования и, относительная, сложность процесса.
Для того, чтобы сделать соединение проводов этим способом понадобится:
- средства индивидуальной защиты при сварке (очки, перчатки)
- Сам сварочный аппарат.
- электрод.
- Флюс, для защиты места сварки от окисления.
- зачищаем провода от изоляции 4-5 см.
- делаем скрутку, можно откусить конец скрутки для того чтобы провода заканчивались на одном уровне.
- Насыпаем флюс в углубление электрода и прижимаем конец скрутки к электроду.
- Включаем сварку и после сваривания отводим электрод.
- Образовавшуюся контактную сварку «шарик» на конце скрутки зачищаем металлической щеткой и изолируем.
Пайка – это способ соединения проводов который очень похож на сварку с той разницей что провода не свариваются между собой а скрепляются припоем.
При соединении проводов пайкой контакт так же получается отличный. но область применения соединения проводов пайкой ограничивается механическими или термическими воздействиями на место соединения.
Для соединения проводов пайкой нам понадобится:
- Зачищаем провода, которые необходимо соединить от изоляции.
- наждачной бумагой нужно зачистить каждую из соединяемых жил, для металлического блеска.
- необходимо залудить место спайки, для этого можно, если вы используете канифоль, нагреть скрутку и прижать ее к кусочку канифоли пока скрутка не утопится в расплавленной канифоли.
- Хорошо пропаять припоем скрутку.
При этом следите, чтобы провода не нагревались чересчур сильно. чтобы изоляция не оплавилась.
В общем-то, спайка и сварка достаточно надежные способы соединения проводов, но они более сложные и трудоемкие, чем остальные, поэтому и применяются реже.
Но, в случаях, где необходимо сделать действительно очень качественное соединение проводов. их применение целесообразно.
Соединение клеммниками.С помощью клемм можно соединить два провода, такой способ соединения можно использовать для соединения разных металлов. Но, при использовании таких клемм с алюминиевыми проводами, необходимо учитывать свойство текучести алюминия. То есть, со временем, даже у очень хорошо зажатого в таком клеммнике алюминиевого провода, контакт ухудшается, что вызывает повышенное тепловыделение. По этому, при использовании таких клемм с алюминиевыми проводами, необходимо время от времени дожимать винт.
Говоря о клемных соединениях, стоит упомянуть и самозажимные Клеммники WAGO . Кто не знает что это за соединения рекомендую прочитать статью приведенную по ссылке.
Несомненно, любой электромонтажник, которому придется выбирать способ соединения проводов. выберет наиболее простой и быстрый способ. Одним из самых простых в употреблении и быстрых способов соединения проводов, на сегодняшний день, являются такие клеммники.
К характерным особенностям клемм WAGO можно отнести:
- наличие клемм 2-8 мест, для зажима проводов.
- сечение проводов, которые можно подсоединить 0,75 –4 мм. Кв.
- Внутри клеммника антиоксидная паста, которая препятствует окислению проводников.
Для электропроводки новых домов такая проблема не столь актуальна. В новостройках закладывается медная проводка. А вот те кто живут в старых домах с этой проблемой могут столкнуться. А как показывает практика часто и сталкиваются.
Основные проблемы с алюминиевыми проводами в том, что они очень легко ломаются. И часто это происходит в очень неудобных местах.
Приведу пример: В выключателе, или розетке со временем или из-за обстоятельств перегорает алюминиевый провод. Часто это происходит из-за превышения рассчитанной на него нагрузки. По этой теме есть отдельная статья. Выбор сечения провода . рекомендую прочитать.
В попытках починить люди лезут в эту розетку, разбирают ее, и #8230 при попытках монтажа провод обламывается. И зачастую под самой стенкой. И тут то ничего кроме как добавить кусочек провода и не остается. Делается скрутка, к слову не очень хорошего качества, и ставится розетка.
Вмешательство в распределительную коробку, так же обычно заканчивается скруткой алюминиевого и медного проводов. Так как это наиболее простой вариант решения проблемы.
Ну, вот теперь мы знаем самые распространенные места возникновения проблемы соединения алюминиевого и медного провода.
Почему нельзя соединять алюминиевый и медный провод скруткой .Причины аж две, но сводятся они в итоге к одному следствию со временем контакт становится плохим. Это в свою очередь приводит к его нагреванию и всем отсюда вытекающим последствиям.
- Первая причина окисление алюминиевого провода. У слоя окиси сопротивление больше чем у самого алюминия и это приводит к чрезмерному нагреванию последнего.
- Вторая причина ослабевание контакта. Как вы знаете при нагревании любое тело, в том числе и провод расширяется. Но алюминий более мягкий материал чем медь. И электро проводимость у него меньше, а значит греется он сильнее. В результате множества циклов расширения и сужения контакт ослабевает и начинает греться все сильнее.
Основным принципом такого соединения является отсутствие непосредственного контакта между проводниками. Это достигается путем соединения их через всевозможные клеммники, ответвительные зажимы или муфты.
Всего выделяют три основных способа:
- Болтовое соединения
- Клемные колодки.
- Ответвительные зажимы
- Клеммники WAGO
О клеммиках Wago и клеммных колодках я уже рассказывал выше по тексту, по-этому повторятся не буду. А рассмотрю остальные два вида соединения медных и алюминиевых проводов.
Болтовое соединение проводов.Такой вид соединения можно назвать самодельным. Используются практически подручные материалы.
Делаем болтовое соединение:- В первую очередь на соединяемых проводах необходимо сделать петли. Пример правильноо выполнения привожу на рисунке ниже :
- Диаметр петель должен соответствовать диаметру болта, лучше всго будет их делать путем накручивания провода на сам болт.
- После того как петли готовы, одеваете на болт поочередно Шайбу петлю медного провода шайбу петлю алюминиевого провода шайбу гайку.
- Затягиваете гайку потуже, чтобы все это дело крепко держалось и не болталось.
- Хорошенько изолируете всю электропроводящую часть этого соединения используя тряпичную изоляцию. Чем шире будет изо лента тем удобнее и легче будет качественно сделать изоляцию болтового соединения.
В итоге должно получится как-то так :
Ответвительные зажимы .Этот способ соединения алюминиевых и медных проводов лучше подойдет для использования на улице. Сами же ответвительные зажимы бывают разных конфигураций, в зависимости от которой и будет варьироваться способ крепления в нем провода. Приведу примеры ответвительных зажимов для наглядности:
Думаю способ их применения не нуждается в дополнительных объяснениях. Применение такое же как и у клеммников. Только этот способ соединения проводов более капитальный. Он может применяться для ответвления питания для частного дома со столба, или в контуре заземления .
Подводя итог всему выше сказанному можно сказать, что существует множество способов соединения проводов и, каждый сможет найти наиболее подходящий в его случае способ .
В завершение хочу порекомендовать вам статью. Сравнение способов соединения проводов в которой я сравниваю соединение проводов скруткой и клеммником Wago. Занятный получился результат#8230
Но этом у меня все, а вы, на последок, можете посмотреть небольшое видео по теме:
P.S. Как вы считаете, какой способ соединения проводов лучше всего использовать. И какой используете сами ?
Источники:
Комментариев пока нет!
Способы соединения электрических проводов
При выполнении электроразводки неизбежно сталкиваешься с необходимостью соединять участки проводов между собой. Соединения выполняются в распределительных коробках, которые монтируются в стене или на стене. Обычно в такой коробке соединяются провода, ведущие к автомату в распределительном щитке, и провода, отходящие к розетке, светильнику, выключателю. Ещё один провод может транзитом идти от нашей коробки к следующей. Все соединения, естественно, выполняются в соответствии со схемой.
Вмонтированная в стену Распределительная коробка
Итак. прежде чем бежать и соединять провода вспомним какие основные виды соединении существуют :
- скрутка проводов и дальнейшая их пайка или сварка ;
- соединение с помощью клеммных колодок ;
- соединение с помощью «орешков»;
- соединение нулевых проводов с помощью соединительных шин;
- пружинные клеммы типа WAGO ;
- использование болтового соединения.
- соединение с помощью гильз.
Старый добрый способ соединения – скрутка
Чтобы скрутить провода и заизолировать место скрутки, не надо ничего, кроме пассатижей и изоленты. Качественно и аккуратно выполненные скрутки медных жил живут по нескольку десятков лет. Не надо забывать зачистить оголённые участки токопроводящей жилы (ТПЖ) перед их скручиванием.
Для пущей надёжности скрутку можно пропаять, используя для этого стандартный оловянно-свинцовый припой и канифоль или другой флюс. Ещё лучше пропустить через место соединения кратковременный сварочный ток. На конце скрутки образуется наплыв (капля) из меди, такое соединение прослужит пока не разрушится изоляция. Сваривать и паять можно только медные жилы. Но если мы взглянем в ПУЭ. то увидим что скрутка запрщается. особенно в деревянных домах и банях. поэтому делают скрутку с пайкой или сваркой .
скрутка с пайкой и скрутка сваркой
Вообще, добиться надёжности соединения проводников из алюминия гораздо сложнее, чем того же для меди. Выполняя скрутку алюминиевых проводов в силу механических свойств материала очень легко порвать или сломать оголённую часть ТПЖ. Используя винтовые и вообще резьбовые соединения для алюминиевого провода надо периодически протягивать контакты, так как материал со временем «плывёт», сопротивление контакта постепенно ухудшается, и в результате возможно подгорание контакта и, в худшем случае, пожар.
Основная проблема, которая может возникнуть при выполнении обычной скрутки – электрохимическая коррозия при попытке соединения жил из различных материалов, особенно опасно пытаться делать скрутки проводов из меди и алюминия. В практике известен не один случай, когда приходилось переделывать подобные соединения.
Для выполнения скруток однородных по материалу широко применяется СИЗ (соединительный изолирующий зажим). Колпачок СИЗ накручивается на соединённые вместе жилы, обеспечивая их скрутку и обжимая оголённые участки ТПЖ. Изоляция такого соединения достаточно надёжна, и точно не хуже, чем при использовании изоленты. При использовании СИЗ необходимо очень аккуратно следить за соответствием типоразмеров колпачка и соединяемых проводов.
Клеммные колодки
Широко распространены соединения при помощи клеммной колодки. В пластиковом корпусе колодки установлены контактные гильзы (как правило, латунные) с внутренней резьбой. Надёжный контакт обеспечивается винтами, зажимающими вставленный в гильзу провод.
Ответвительные кабельные сжимы
Для надёжного соединения проводов из разных материалов и для ответвления проводов от основной (магистральной) линии без её разрыва используются кабельные сжимы («орешки»). Сердечник «ореха» состоит из двух прижимных плашек и разделительной центральной пластины. Вся эта конструкция стягивается болтами. Основная особенность кабельного сжима – это то, что соединяемые жилы контактируют друг с другом только через стальную разделительную пластину. Часто «орехи» используют при устройстве ввода в дом или квартиру для перехода с магистрального алюминиевого провода к медной внутренней разводке.
Зажим «Орех» без крышки
«Орех» полностью в собранном виде
Соединительные шины
Для соединения большого количества жил рабочей нейтрали или защитного заземления в распределительных щитках широко используются шины. Нулевая шина крепится к конструкции щита или устанавливается на DIN-рейку через изолирующую подставку, «земляная» шина – крепится непосредственно к корпусу. И та, другая шины имеют несколько отверстий с прижимными винтами для подключения жил.
Шина для заземления
При применении винтовых клемм усилие, с которым жила прижимается к контакту, со временем ослабевает, особенно в случае контакта с алюминием. Контакт ухудшается, место соединения начинает греться. Это приводит к необходимости периодической ревизии и протяжки резьбовых контактов.
Пружинные клеммы
Существенно ускоряют процесс монтажа пружинные безвинтовые клеммы. Их конструкция разработана в германской фирме WAGO в пятидесятых годах двадцатого века. Клеммы для строительного монтажа на основе плоскопружинных зажимов позволяют надежно соединять любые медные и одножильные алюминиевые провода в любой комбинации без использования специального инструмента.
Основное преимущество пружинных клемм — сама пружина подвижна всегда, во весь срок службы клеммы зажимы из пружинной стали создают заданное зажимное усилие. Оно автоматически согласуется с сечением проводника, усилие прикладывается к поверхности жилы, не деформируя её. Таким образом обеспечивается постоянный контакт.
Монтаж провода в WAGO серии 222
Применение пружинных клемм позволяет сократить время электромонтажа (особенно это важно при больших объемах работы), для каждого проводника имеется отдельное клеммное место, проводники не повреждаются, обеспечивается надёжная защита от случайного прикосновения к неизолированным контактам, все соединения выглядят эстетично и компактно.
Существуют пружинные клеммы с втычными контактами (например, клеммы WAGO серий 773, 2273). Такие клеммы можно использовать только для одножильных проводов. Оголённый конец жилы просто вставляется в такой клеммник с небольшим усилием. Для разъединения контакта провод также с небольшим усилием выкручивается из клеммника.
Ещё более удобны универсальные клеммы – «защелки» (например, клеммы WAGO серий 222, 221). Их можно применять при сборке временных схем, так как установление и разъединение контакта занимает несколько секунд. Такие клеммы позволяют соединять провода из разных материалов и разного сечения.
Луженая токовая шина обеспечивает постоянно надежное и газонепроницаемое соединение. Для примера — рабочие характеристики 221 серии — 32 А/450 В и максимальная температура 105 °C. Допускается использовать клеммы 221 серии при температурах окружающего воздуха до 85 °C.
Рекомендуется перед подключением алюминиевого провода заполнить клемму специальной контактной пастой, снимающей окисную плёнку и препятствующей дальнейшему окислению жилы. В номенклатуре WAGO предусмотрены клеммы, заполненные такой пастой при изготовлении.
WAGO 308 с пастой
Существуют специальные пружинные клеммы для подключения светильников. Типичные параметры таких клемм – с монтажной стороны возможно подключить один или два медных или алюминиевых одножильных провода сечением до 2,5 кв. мм; со стороны светильника – любой медный провод такого же сечения. Номинальный ток для медных проводов 24 А, для алюминиевых – 16 А.
Соединения разных материалов болтом
При соединении медных и алюминиевых проводов необходимо исключить непосредственный контакт этих металлов. Для этого можно использовать ответвительные кабельные сжимы («орешки»). Можно использовать пружинные клеммные соединители. Можно использовать обычный стальной болт, на который навиваются изолированные концы провода из разных материалов. Между проводами на болт обязательно надо надеть стальную шайбу, желательно для долговечности соединения подпружинить его шайбой Гровера.
Конечный вид соединения проводов из разных металлов
Гильзовые соединения
Самый надежный способ соединения это гильзовый. Необходимо подобрать саму гильзу под сечение проводов. С одной и другой стороны поместить провода и специальными клещами обжимается гильза с проводами .
Опрессовка гильзы специальными прессом
После этого гильза изолируется изолентой или термоусадочной трубкой. Конечно. качество соединения хорошее ,но работа увеличивается в разы. Тем более гильзы подобрать и купить в магазине трудновато.
Похожие статьи
Распределительные электрические щиты
Маркировка кабелей и проводов
Электропроводка под полом
Как сделать проводку в бане
Как получить технические условия на подключения электричества
Спор о том, какое соединение проводов лучше, не угасает даже среди опытных мастеров электриков? Для разрешения этого вопроса нужен объективный подход. Если говорить о скрутке, то она имеет историю с основания электрофикации, этот почетный “старичок” заслуживает огромного нашего уважения! Но случилось то, что должно было случится, развитие современных технологий берут верх.
Как лучше соединить провода
Спор о том, какое соединение проводов лучше, не угасает даже среди опытных мастеров электриков? Для разрешения этого вопроса нужен объективный подход. Если говорить о скрутке, то она имеет историю с основания электрофикации, этот почетный “старичок” заслуживает огромного нашего уважения! Но случилось то, что должно было случится, развитие современных технологий берут верх и на этом поприще, имеется ввиду изобретение клемных соединений Wago, которые наступили на “пятки” скрутке и скрутколюбам это очень не нравится. Ваголюбов тоже можно упрекнуть за крайнею позицию, так как такое соединение проводов (клемм ваго) имеет свои недостатки.
Уравновешенный подход к соединению проводников, возможно, убедит, что эти два соединения имеют право на существование. Стоит отметить, что ПУЭ не приветствует скрутки, то есть такую схему — скрутили провода и заизолировали, но в то же время, не возражает против пайки, и сварки скруток.
ПУЭ: п2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.п.) в соответствии с действующими инструкциями.
Объекты, подлежащие пожарной инспекции, строго контролируется на наличии соединения проводов и всякие скрутки быстро пресекаются. Иначе говоря, большинство пожаров возникают по причине не качественных соединений, другими словами – скручивают все, что попадется под руку, а именно: скрутки, состоящие из меди и алюминия, мягкий провод с жестким и т.п. В итоге, скрутки плохо обжатые, из-за которых возникают большие беды.
Клеммы Wago исключают подобные провокации, но, в тоже самое время не являются панацеей абсолютной гарантией безупречной защиты. Клеммы Wago рассчитаны выдерживать нагрузку от 3,5 до 5 кВт, в зависимости от серии, поэтому, их нельзя ставить везде и всюду. Если клемма плавится, значит, в целом, на проводку идет перегрузка и проблема кроется не совсем грамотно подобранном автоматическом выключателе, который должен защищать от подобных негативных проявлений. Проблема с оплавлением клемм в основном происходит в старых домах, где нет должного контроля над проводкой и соединением проводников.
В современных новостройках в основном используются клеммы Wago и жалоб от жителей не поступает. Дело в том, что для таких потребителей как: бойлер, стиральная машина, посудомоечная машина прокладываются отдельные силовые линии без каких либо соединений, а для освещения и розеточных групп используются клеммы, которые не подвергаются большим перегрузкам сети.
В других новостройка используется скрутка без пайки и сварки, но с применением клемм СИЗ, которые зарекомендовали себя как достаточно надежные клеммы. Единственный недостаток клемм СИЗ большие трудозатраты в отличии клемм Wago, которые легко и быстро соединяют провода, а это дает огромное преимущество на больших объектах, где скорость и время диктуют свои правила.
Типы соединений проводов:
Первый тип — самозажимные клемники. Рассмотрим этот тип соединения более подробно. Довольно часто при монтаже электропроводки приходится выполнять соединение алюминиевых и медных проводов с различным сечением, жесткостью и количеством жил. Но техника безопасности строго запрещает делать скрутки из материалов алюминия и меди.
Еще совсем недавно самыми надежными считались соединения при помощи винтов, пока не появились более удобные пружинные клеммы Wago.
На сегодняшний день наибольшее распространение получили два типа пружинных соединений этой марки:
• универсальные, снабженные натяжной пружиной;
• специализированные плоско-пружинные клеммы.
Первый тип разработан для многожильных (мягких) проводов, а второй тип предназначен только для одножильных (жестких) проводов.
Достоинства соеденительных клемм Wago
Пружинные клеммы Wago обладают множеством преимуществ, среди которых:
1. Качество контакта этой клеммы не зависит от квалификации мастера, который выполнял проводку.
2. Возможность довольно быстрого подключения без использования специализированного инструмента.
3. Прекрасная защита от случайного прикосновения к токонесущим поверхностям.
4. Высочайшая надежность контактов.
5. Возможность внесения изменений в проводку, не нарушая соединения.
6. Наличие отдельного гнезда для каждого провода.
7. Высокая виброустойчивость и ударопрочность.
8. Автоматическое регулирование усилия зажима на провод.
9. Отсутствие необходимости в уходе и специальном обслуживании.
10. Электрические проводники в этих клеммах обладают прекрасной устойчивостью к повреждениям.
11. Клеммы обладают сертификатом «Ростеста» и разрешением от Госэнергонадзора.
12. Прекрасное соотношение качества и цены.
В процессе монтажа провод с изоляцией вставляется в плоско-пружинный привод до упора в соответствующее отверстие, и в этот момент появляется оптимальное давление на контакт, которое не зависит от площади сечения проводника. Плоско-пружинный механизм прекрасно прижимает жилу провода к шине, что полностью исключает ее самопроизвольное отключение. Для осуществления необходимых измерений в корпусе клеммы есть специальное отверстие, которое обеспечит доступ и визуальный контакт к электрической шине. При правильном соединении клеммы, полностью исключается возможность прикосновения к элементам, находящимся под напряжением, а также возникновения короткого замыкания.
При возникновении необходимости можно разобрать электрическое соединение, достаточно просто легким движения вытащить провод, слегка его повернув. Для того чтобы извлечь гибкий проводник, необходимо слегка сжать клемму, затем потянуть за провод. Клеммы WAGO позволяют довольно быстро выполнить перекоммутацию электроцепи без дополнительной зачистки изоляции.
Некоторые разновидности клемм Wago
Сегодня на отечественном рынке наиболее распространены следующие типы клемм Wago:
1. Серия 773 специально разработана для использования в распределительных коробках. При помощи этих клемм можно соединять от двух до восьми проводов с сечением от 0,75 до 2,5 кв. мм. Они рассчитаны на работу при напряжении 400 В. В этих клеммах применяется плоско-пружинный зажим для соединения жестких одножильных электрических проводов. Чаще всего в них используются провода, обладающие сечением 2,5 и 1,5 кв. мм.
2. Серия 273 тоже предназначена для применения в распределительных коробках. Эти клеммы предназначены для соединения трех проводов с сечением от 1,5 до 4 кв. мм. Они рассчитаны для работы под напряжением 400 В. Клеммы дополняют серию 773, и обычно используются для соединения проводов, обладающих сечением больше 2,5 кв. мм.
3. Серия 224 предназначена для различных осветительных приборов. Эти клеммы используются для соединения двух или трех проводов, обладающих сечением от 0,5 до 2,5 кв. мм. Они рассчитаны на работу при напряжении 400 В. В таких клеммах используются сразу два типа зажима. Универсальные зажимы устанавливаются со стороны светильника для соединения многожильных и тонкожильных проводов, а с монтажной стороны располагаются плоско-пружинные для одножильных жестких проводов. Клеммы из этой серии специально предназначены для освещения, но могут применяться при монтаже различных приборов, обладающих гибкими проводами.
Материалы, которые применяется при изготовлении клемм Wago
При изготовлении клемм Wago в качестве материала, изолирующего токоведущие части, обычно используется полиамид. Он является плохо воспламеняемым, коррозионнонейтральным материалом, который обладает самопогашающими свойствами. Верхний предел непродолжительной температуры полиамида составляет более 170 градусов Цельсия, а нижний предел составляет менее – 35 градусов Цельсия.
Токонесущие элементы изготавливаются из специальной электролитной меди и обладают оловянно-свинцовым покрытием, что является гарантией долгосрочной коррозионной защиты.
При воздействии высокого удельного давления на точку контакта в зажиме, поверхность проводника укладывается в специальный свинцово-оловянный слой в контактной зоне. Это гарантирует высокую надежность защиты места контакта от различных коррозийных воздействий.
Зажимы в пружинных клеммах изготавливаются из высококачественных хромоникелевых сталей, которые обладают отличным пределом прочности во время растяжения. За все время эксплуатации подобных материалов не было выявлено ни одного случая контактной коррозии между контактными материалами и хром-никелевой сталью пружины, что позволяет использовать клеммы компании Wago даже для соединения медных проводов.
Строительные клеммы Wago дают возможность после соединения одножильных и многожильных проводов, при возникновении необходимости, достаточно легко изменить конфигурацию, не используя при этом специального инструмента.
На сегодняшний день клеммы Wago используются при строительстве практически по всему миру. Причина их высокой популярности кроется в высокой надежности и простате монтажа.
Винтовые клеммные соединения
Второй тип — это клеммники с винтовым соединением. Это наиболее распространенный тип таких устройств. Недостаток винтовых клеммников — это необходимость периодической подтяжки винтов, что очень неудобно, особенно если клеммник находится в труднодоступном месте или их много. Общеизвестны китайские клеммники из прозрачного полиэтилена с латунными втулками и винтами. Немало пожаров произошло по их вине, точнее по вине плохого контакта в них.
Соединительные винтовые клеммники предназначены для соединения проводов между собой. Обычно применяются для коммутации проводов в распределительных коробках. Материал: полиэтилен, полиамид, поликарбонат, полипропилен. Если вы работаете с алюминиевыми проводами, то такие блоки клеммников лучше не использовать — в винтовых клеммниках они сильно деформируются и могут быть переломаны.
Соединительные изолирующие зажимы (СИЗ)
Третий тип, это «колпачки» или соединительные изолирующие зажимы (СИЗ). Применяются для соединения однопроволочных жил проводов, имеющих суммарное максимальное сечение до 20 мм2 и минимальное 2,5 мм2 (в зависимости от производителя СИЗ). Имеют изолированный корпус из полиамида, нейлона, или огнеупорного ПВХ, благодаря чему провода не нуждаются в дополнительной изоляции, в которой запрессована анодированная коническая пружина.
При соединении проводов, с них снимают изоляцию (на 10-15 мм), собирают в один пучок и накручивают на них СИЗ (по часовой стрелке) до упора. Колпачки СИЗ очень удобны и просты в монтаже, но сильно проигрывают силовым клеммникам в качестве скрутки, поэтому предпочтение всё-таки лучше отдать клеммникам.
Скрутка проводов сама по себе запрещена ПУЭ, хотя со скрутки начинается большинство соединений. Для того, чтобы скрутка перешла в разряд разрешенных способов сединения, необходимо добавить некое специальное устройство. В нашем случае это будет СИЗ (соединительный изолирующий зажим). Предпологается, что эти пластиковые колпачки с металической пружиной будут прочно удерживать скрутку. Ввиду небольшого размера СИЗов мы вынуждены будем уменьшить длинну скрутки до 10-15 мм, что, несомненно, ухудшит контакт.
Из-за переноса электрической плиты на кухне, не всегда возможно проложить новый силовой кабель, поэтому приходится наращивать старый. Некоторые плиты могут потреблять до 7 кВт электроэнергии и вот тут-то обычной скруткой не обойтись, а спаять или сварить проводники трудоемко. В таком случае для соединения проводников лучше использовать клеммную колодку рассчитанную на номинальный ток 60А.
Силовой провод для электроплиты
Пайка и сварка проводников
Пайка или сварка существенно увеличивают время монтажа, процедура эта гораздо более продолжительная, чем использование клеммников — нужно снять изоляцию с проводов, облудить каждый провод, если это пайка, подключит сварочник, после изолировать все провода. В случае необходимости перекоммутировать провода (например добавить провод) тоже есть свои трудности — снять изоляцию, снова паять (варить). С клеммниками все намного проще, но лучший контакт достигается с использованием пайки или сварки.
Комментарии 0
Источники:
как правильно соединять проводку (110 фото)
Качественно соединенные провода, дают хорошее и бесперебойное электроснабжение. Коммутация проводов осуществляется различными способами, следует подробнее ознакомиться с каждым из них. Заодно узнаем, как правильно соединять медные и алюминиевые провода.
Как правильно снять изоляцию
С проводов любого типа металла важно правильно снять изоляцию. Это можно сделать хорошо заточенным ножом, но при неправильном усилии токопроводящая жила повреждается. Чтобы этого не случилось, специалисты дают следующую инструкцию:
- Нужно положить провод на ровную поверхность.
- Левым указательным пальцем нужно его прижать.
- Взяв нож в правую руку, следует постепенно вдавить его в изоляцию провода. Нельзя допускать надрез под прямым углом, это повредит металлическую жилу.
- Зафиксировав нож в таком положении, медленно крутим провод большим пальцем левой руки. Получается круговой надрез изоляции.
- Отрезанную изоляцию нужно снять.
Существует инструмент, предназначенный как раз для подобных работ. Он имеется у многих профессиональных электриков, и называется – стриппер. С его помощью можно разделать кабель. Этот инструмент очень удобен, и не повреждает металлическую жилу провода.
Стоит помнить, что для каждого способа соединения проводов, необходимо снимать разную длину изоляции.
Соединение проводов методом скрутки
Простота этого метода позволяла соединять любые провода. Но это разрешалось делать полвека назад, потому что количество бытовой техники было минимальным в квартирах.
Сегодня нагрузка на сеть стала в разы выше, и использовать скрутку в проводке нельзя. Но она стала предварительным этапом в таких работах, как сварка и пайка проводов.
Выполнить скрутку проводов, может любой желающий. Главное помнить, что более шести проводов в одном скручивании соединять нельзя.
В скрутке есть своя ненадежность. Из-за остаточной упругой деформации контакты постепенно слабеют, и нагреваются. Если вовремя не исправить соединение, то от нагрева произойдет возгорание.
Провода из разных металлов соединять методом скрутки нельзя. Исключением являются медь и алюминий. В данном случае нужно залудить припоем медный конец провода.
Полученное соединение необходимо заизолировать. Стандартным изолирующим материалом является изолента. Ею нужно обматывать не только скрутку, но и 2-3 см изоляции проводов. Чтобы не допустить попадания влаги изоленту наматывают в несколько слоев.
Еще один метод изоляции – термотрубка. Оба конца термической трубки нужно нагреть, и одеть на соединение. Под воздействием тепла она сжимается, плотно обхватывая скрутку.
Соединение пайкой
Пайка осуществляется с помощью паяльника, олова, и флюза. Расплавленный припой соединяет между собой два провода. Это распространенный метод для соединения медных проводов.
Материалы, которые будут соединяться припоем должны быть чистыми и без следов окисления. Если пайка не удается, то поверхности жил нужно обезжирить.
Пайка достаточный надежный тип соединения. Она долговечна в эксплуатации, а материалы, требующиеся для припоя, стоят дешево. Специальные виды флюсов позволяют при помощи пайки соединять алюминиевые провода.
Чтобы сделать припой, нужно иметь навык владения паяльником. Необходимо следить за температурным режимом, тогда соединение получится качественным между проводами. Не стоит допускать перегрева паяльника (иначе выгорит флюс) и в то же время он должен быть хорошо прогретым.
Сварочное соединение проводов
Сварка – это самый надежный способ коммутации проводов. Этот процесс происходит с помощью сварочного аппарата. Для сваривания двух проводов используются угольные электроды. После сварки на кончиках проводов получается шарик. В таком соединении не сможет образоваться окисление.
Соединение с помощью болтов
Ботовое соединение проводов применяется в основном только для цепей с высоким напряжением. Коммутирование проводов получается надежным, но очень большим и неудобным в эксплуатации.
Соединение при помощи болтов позволяет выполнить коммутацию проводов разной толщины, и металла. Поэтому она проста, ее всегда можно раскрутить и добавить провода.
Чтобы сделать такое соединение, нужно взять болт и надеть на него стальную шайбу. Каждую жилу провода следует зачистить, и загнуть колечком. Далее нужно одевать на болт каждую жилу, разделяя их шайбой. Болтовой контакт позволяет соединять многожильные провода.
Выбирая метод коммутирования проводов, нужно учитывать несколько факторов:
- сечение и металл проводника;
- величину тока;
- уличное или комнатное соединение.
Для визуального ознакомления со всеми существующими типами коммутации, можно посмотреть в интернете фото соединения проводов.
Фото вариантов соединения проводов
Также рекомендуем посетить:
3-проводных шнуров на современных 4-проводных устройствах — Jade Learning
3-проводные шнуры на современных 4-проводных устройствах
Автор: Джерри Дарем | 18 сен 2018
NEC 2017 250.140 (Исключение)
В существующей установке (например, в старом доме, построенном в 1950-х годах), кухонная плита или сушилка для одежды считаются соответствующими Кодексу, которые должны быть установлены с использованием трехжильного кабеля и вилки. Однако в новом строительстве для установки кухонных плит и сушилок для белья требуется четырехжильный шнур и вилка.Четвертый провод в этой конфигурации шнура и вилки является заземляющим проводом оборудования. Этот заземляющий провод оборудования является недостающим проводом в старых трехпроводных конфигурациях.
В этих старых установках, где 3-проводные шнуры были установлены на законных основаниях, проводка состояла из двух проводов под напряжением и нейтрального провода. Два провода под напряжением обеспечивали обе фазы, которые были сдвинуты по фазе на 180 градусов друг от друга, чтобы справиться с большой электрической нагрузкой кухонной плиты или сушилки, а затем нейтральный провод, который действовал как обратный путь для любых включенных нагрузок на 120 вольт. в этот диапазон 240 вольт или сушилку, такую как встроенный свет или таймер.(Примечание: эти небольшие нагрузки, которые входят в состав кухонных плит и сушилок для одежды, такие как часы, таймеры, фонари, светодиодные дисплеи и тому подобное, обычно составляют 120 Вольт, даже на плитах и сушилках с напряжением 240 В. Поэтому они требуют обратный путь для этого 120-вольтного тока в виде нейтрали.)
В старом стиле с 3-проводным шнуром и вилкой нейтраль выполняла две задачи: (1) она передавала обратный ток обратно к источнику для вышеупомянутых нагрузок 120-вольтного прибора, и (2) она была подключена к металлу. каркас и металлический корпус того же устройства, так что в случае короткого замыкания на массу сработает автоматический выключатель на панели.Если нейтраль в этой трехпроводной конфигурации не была подключена к металлическому каркасу и корпусу устройства, автоматический выключатель, защищающий устройство, не сработал бы во время короткого замыкания на землю. Например: если горячая проволока в сушилке для одежды оторвалась от нагревательного элемента из-за вибрации, а затем вступила в контакт с металлическим корпусом сушилки, этот металлический корпус будет находиться под напряжением и будет оставаться под напряжением бесконечно, пока есть нет пути для этого закороченного тока, чтобы вернуться к своему источнику.Этот находящийся под напряжением металл, несомненно, шокировал бы кого-нибудь, кто с ним соприкоснулся, если бы он был заземлен; например, человек босиком на цокольном этаже. Вывод из этого заключается в том, что без обратного пути для протекания тока, который подключен к оголенному металлу прибора, приложенное напряжение к этому металлу во время любого вида неисправности просто останется на этом металле. Поэтому даже в конфигурации трехжильного шнура к оголенному металлу был прикреплен обратный тракт в виде нейтрального провода.
В конфигурации с 4-проводным шнуром и вилкой заземляющий провод оборудования теперь выполняет одну из задач, которые нейтраль выполняла ранее в старой 3-проводной схеме. Заземляющий провод оборудования теперь является проводником, который прикреплен к металлическому каркасу и корпусу устройства. Он несет исключительную ответственность за отвод любого тока короткого замыкания на этот металл во время короткого замыкания на землю. Нейтраль в этом шнуре больше не соединена с металлическим каркасом и корпусом, да и не может быть, поскольку это запрещено NEC при новом строительстве.
Причина, по которой нейтральный провод прибора больше не может передавать ток короткого замыкания обратно к источнику (что означает, что он больше не может быть прикреплен к металлической раме и корпусу прибора), заключается в том, что давно было определено, что прикреплять оголенный металл прибора к нейтральному проводнику, по которому течет ток, — плохая идея. Этот движущийся ток всегда ищет путь наименьшего сопротивления обратно к своему источнику, и при определенных обстоятельствах, например, когда домовладелец стоит босиком на мокром полу подвала, этот ток на открытом металле этого прибора может на короткое время решить, что контакт человека с этим незащищенным металлом — это путь наименьшего сопротивления.Изучите наши курсы подготовки к экзамену на получение лицензии на электрооборудование.
Современные сушилки для белья часто имеют соединительную ленту, которая соединяет металлический корпус сушилки с нейтральным выступом клемм для крепления шнура, в случае, если установщик использует метод трехжильного шнура. В современном доме установщик сушилки просто отсоединяет и отбрасывает эту соединительную ленту, поэтому нейтраль и незащищенный металл сушилки не соединяются.Как подключить вилку (Учебное пособие + видео)
Узнайте, как подключить вилку! Я покажу вам шаг за шагом, как подключить двухконтактную вилку и как подключить трехконтактную вилку.Подключить вилку просто. Ты можешь сделать это!
Как подключить вилкуПодключить вилку просто! Недавно я заметил, что в вилке с 3 штырями на моей настольной пиле не хватает одного штыря. Я покажу вам шаг за шагом, как я это исправил. Кроме того, мы рассмотрим подключение двухконтактной вилки, какой провод куда идет, с какой стороны вилки находится черный провод и многое другое!
Этот пост содержит партнерские ссылки на материалы или инструменты, которые я использовал для завершения этого проекта.Покупки, сделанные по этим ссылкам, помогают поддерживать веб-сайт Saws on Skates и позволяют мне делиться другими проектами DIY. и советы DIY с вами. Использование этих ссылок бесплатно. Щелкните здесь, чтобы ознакомиться с политикой моего сайта.
Прежде чем мы перейдем к , как подключить вилку , не забудьте нажать кнопку подписки внизу этой страницы, чтобы подписаться на мой БЕСПЛАТНЫЙ еженедельный информационный бюллетень , наполненный полезными приемами карманных отверстий , экономия места мастерская идеи , умные Советы своими руками и многое другое!
Могу ли я самостоятельно подключить вилку?
Да, конечно! Подключить вилку — это простой проект, сделанный своими руками.Как я уже упоминал, я недавно заметил, что на вилке моей настольной пилы отсутствует один из зубцов. Я заменил сломанную вилку на новую менее чем за 15 минут.
Я знаю, что работа с электричеством может быть устрашающей. Но не волнуйтесь. Я проведу вас через каждый шаг, и вы увидите, что подключить вилку просто.
Вернуться к содержанию
Какой провод идет к вилке?
Если вы когда-либо пользовались каким-либо электроприбором, вы, несомненно, замечали, что существует два типа вилок.Есть 2 вилки и 3 вилки. Ниже мы рассмотрим основы того, какой провод идет к этим двум типам вилок. Позже я покажу вам , шаг за шагом, , как подключить двухконтактную вилку и как подключить трехконтактную вилку.
Вернуться к содержанию
Подключение штекера: основы работы с двухконтактным штекером
2-контактные вилки имеют вилку с двумя металлическими контактами. Когда мы посмотрим на двухконтактную вилку, в большинстве случаев мы заметим, что одна вилка немного шире другой.
Вилка подключается к шнуру питания. Внутри шнура два провода. Когда мы посмотрим на шнур, мы заметим, что одна сторона шнура имеет выступы, а другая гладкая.
Эти различия помогают нам узнать, как подключить вилку. Сторона шнура с выступами соединяется с более широким зубцом. Гладкая сторона шнура соединяется с более узким зубцом.
Двухштырьковые вилки обычно используются в небольших приборах, таких как лампы, тостеры и т. Д.
Перейти к: Как подключить двухконтактную вилку
Вернуться к содержанию
Подключение штепсельной вилки: основы работы с 3-штырьковой вилкой Заглушки
с 3 штырями имеют заглушку с тремя металлическими штырями.Когда мы посмотрим на вилку с 3 штырями, мы заметим, что один штырь немного шире другого, а также есть третий штырек. Заглянув внутрь вилки, мы увидим серебряный винт, зеленый винт и золотой винт.
Какого цвета провода в вилке?Трехконтактная вилка подключается к шнуру питания. Внутри шнура три провода. Когда мы заглянем внутрь шнура питания, мы увидим черный провод, белый провод и зеленый провод. Зеленый провод подключаем к зеленому винту.
Какая сторона вилки — белый провод?Белый провод подключается к серебряному или светлому винту.
С какой стороны штекера черный провод?Черный провод подключается к золотому или темному винту.
3-штырьковые заглушки обычно используются на более крупных приборах, таких как настольные пилы, торцовочные пилы и т. Д.
Перейти к: Как подключить штекер с 3 штырями
Вернуться к содержанию
Какие инструменты мне нужны для подключения вилки?
- Нож универсальный
- Инструмент для зачистки проводов
- Отвертка
Вернуться к содержанию
Как подключить двухконтактную вилку Принадлежности Инструменты Шаг 1.Отсоединить штекер
Первое, что нам нужно сделать, это вынуть вилку из розетки.
Шаг 2. Удалите старую заглушкуОтрежьте сломанную вилку шнура питания с помощью канцелярского ножа или инструмента для зачистки проводов.
Шаг 3. Зачистите проводаНам нужно зачистить провода, чтобы мы могли вставить их в вилку. Сначала сделаем разрез в изоляции, чтобы можно было разделить провода.
На вилке есть полоска, которая показывает нам, сколько изоляции нам нужно удалить.
Затем мы воспользуемся инструментами для зачистки проводов, чтобы удалить изоляцию. Я положил на провод инструменты для зачистки проводов. Я сделал несколько оборотов и отодвинул инструмент для зачистки проводов от провода, чтобы удалить изоляцию.
Мы только хотим удалить изоляцию. Если мы разрезаем провода при снятии изоляции, мы должны использовать большее отверстие в приспособлении для зачистки проводов.
Я немного скрутил провода, чтобы было легче наматывать их на винты в вилке.
Шаг 4.Подключение двухконтактной вилкиНа одной стороне шнура питания есть выступы.
А обратная сторона шнура гладкая.
Сторона шнура с выступами соединяется с более широким штырем серебряным винтом. Гладкая сторона шнура соединяется с более узким зубцом с помощью золотого винта. Оберните проволоку вокруг винта и затяните винт.
Закройте крышку и затяните винты. Это оно. Вилка готова к использованию!
Вернуться к содержанию
ВИДЕО: Как подключить вилку с 3 штырями
Посмотрите, как я подключаю вилку к настольной пиле в этом коротком видео!
Как подключить вилку с 3 штырями Принадлежности Инструменты Шаг 1.Отсоединить штекер
Первое, что нам нужно сделать, это вынуть вилку из розетки.
Шаг 2. Удалите старую заглушкуЯ использовал канцелярский нож, чтобы отрезать сломанную вилку шнура питания.
Шаг 3. Удаление изоляцииЗатем снимите изоляцию с шнура питания. Делая этот разрез, нужно быть осторожным. Если мы зайдем слишком глубоко, мы можем порезать изоляцию на проводах. Разрез изоляции проводов может вызвать короткое замыкание, которое может быть опасным.
Шаг 4. Зачистите проводаНам нужно зачистить провода, чтобы мы могли вставить их в вилку. На вилке есть полоска, которая показывает нам, сколько изоляции нам нужно удалить. Я использовал датчик, чтобы отметить, где зачищать провода.
Для снятия изоляции воспользуемся инструментами для зачистки проводов. Я положил на провод инструменты для зачистки проводов. Я сделал несколько оборотов и отодвинул приспособления для снятия изоляции с провода, чтобы удалить изоляцию.
Мы только хотим удалить изоляцию. Если мы разрезаем провода при снятии изоляции, мы должны использовать большее отверстие в приспособлении для зачистки проводов.
Я немного скрутил все провода, чтобы их было легче вставить в штекер
Шаг 5. Подключение трехконтактной вилкиПробка имеет серебряный винт, зеленый винт и золотой винт. У шнура питания есть белый провод, зеленый провод и черный провод.
Белый провод подсоединяется к серебряному или светлому винту, зеленый провод подсоединяется к зеленому винту, а черный провод подсоединяется к золотому или темному винту.
После того, как все соединения были выполнены, я осторожно потянул провода, чтобы убедиться, что они надежно закреплены. Затем закроем крышку и прикрутим винты.
Вот и все. Вилка готова к использованию!
Вернуться к содержанию
Последние мысли
Теперь вы знаете, как подключить вилку. И я уверен, вы согласитесь, что подключить вилку просто!
Сначала отключим вилку от розетки. Затем мы отрежем от шнура старую вилку и с помощью инструментов для зачистки проводов удалим изоляцию с проводов.Затем мы подключим провода к правильным клеммам вилки и осторожно потянем за провода, чтобы убедиться, что они надежно закреплены. Затем закроем крышку и прикрепим винтами.
Спасибо, что заглянули. Если вы нашли эту информацию полезной, не могли бы вы закрепить ее на Pinterest? Другие мастера будут признательны, и я тоже! Спасибо — Скотт
Двух- и трехпроводное соединение — Control Real English
Мигель 23 октября 2015
контроль
Connectig, подключение, нагрузка, NPN, параллельный, PNP, датчик, серия, сток, источник, три, два, провод
Датчики с цифровым выходом для правильной работы должны потреблять мощность для работы цепи управления.Кроме того, выходная цепь должна замкнуть цепь с источником питания и нагрузкой. Это делается с помощью двух или трех проводов.
Трехпроводное соединение является наиболее распространенным, два провода предназначены для питания датчика, а третий провод подключен к выходу датчика, внутри один из кабелей питания должен идти к выходной цепи, чтобы подавать питание на нагрузку как есть показано на следующем рисунке.
Трехпроводное соединение
При двухпроводном подключении провода используются для подключения выходной цепи к нагрузке, датчик можно рассматривать как выключатель, и, обязательно, датчик питается от тех же двух проводов.
Двухпроводное соединение
Некоторые аспекты, которые следует учитывать при двухпроводном подключении:
- Мощность, потребляемая датчиком, определяется как произведение напряжения на его концах, умноженное на ток, протекающий через него (Ps = vs * is).
- Напряжение нагрузки — это разница между напряжением источника питания и напряжением датчика.
- Когда датчик активен, выход датчика подключен к нагрузке, в этих условиях напряжение на датчике падает до очень небольшого значения, достаточного для того, чтобы напряжение, достигающее нагрузки, могло активировать его.
- Когда выходной сигнал датчика не проводит, ток, протекающий через контур (нагрузку, датчик и источник), достаточно мал, чтобы нагрузка не активна, но достаточно велик, чтобы обеспечить необходимую мощность для работы датчика.
- Напряжение (vs) и ток (is) датчика не могут упасть до нуля, потому что рабочая мощность датчика также будет равна нулю, и датчик перестанет работать.
В этом смысле никакая нагрузка не может быть подключена к двухпроводному датчику, только те, ток которых, необходимый для активации, меньше, чем рабочий ток датчика (а), когда его выход не работает.Явным преимуществом двухпроводного датчика перед тремя нитями является количество драйверов, необходимых для подключения.
Последовательное и параллельное соединениеНа следующем рисунке показано, как датчики с двумя и тремя проводами подключаются последовательно и параллельно.
Параллельное соединение
Электропроводка печи с 3-проводным подключением
Как подключить электрическую плиту — электрическую цепь этой духовки необходимо проверить, чтобы убедиться, что заземление действительно присутствует.Необходимо дважды проверить руководство по установке, чтобы убедиться в правильности всех точек подключения проводки. |
Схема кухонной плиты и 3-проводные соединения
[ad # block] Электрический вопрос: Недавно я купил новую электрическую плиту с цифровым управлением.
- Инструкции допускают 3-проводное или 4-проводное соединение.
- Я использую трехпроводное соединение от моего оригинального шнура.
- Цифровое управление не работает.
- Теперь у меня есть вторая печь, потому что я думал, что первая неисправна, но это было неправильно.
- У новой печки такой же симптом.
- Почему трехжильное соединение не работает с цифровым управлением?
Этот вопрос по электропроводке поступил от: Боба, электрика из Флориды.
Ответ Дэйва:
Спасибо за вопрос по электропроводке, Боб.
3-проводное и 4-проводное подключение цепей печи
Как подключить электрическую плиту
- Необходимо проверить электрическую цепь этой печи, чтобы убедиться в наличии заземления.
- Затем необходимо дважды проверить руководство по установке, чтобы убедиться в правильности всех точек подключения проводки.
- Для новых печей и плит может потребоваться выделенный нейтральный провод 4-проводной цепи.
- Сюда входят соединения на духовке или плите, к которым прикреплен шнур духовки.
- Обычно необходимо выполнить регулировку заземляющего и нейтрального проводов, чтобы обеспечить правильность внутренней проводки печи.
Электрические соединения для 3-проводных и 4-проводных соединений
- Подключение кабеля питания кухонной плиты
- Полностью описанная установка электрической плиты со стандартной системой электропроводки 220 Вольт.
- Вы можете использовать трехпроводную или четырехпроводную электрическую плиту.
- Давайте посмотрим, как электрическая плита подключена и что делать, если ваш шнур не подходит к вилке.
Для получения дополнительной информации о схеме подключения 220 В
Схема подключения 220 В
- Электропроводка розетки 220 В
- Домашняя электрическая проводка включает розетки на 110 вольт и розетки и розетки на 220 вольт, которые являются обычным местом в каждом доме.Посмотрите, как разводятся электрические розетки в доме.
|
Будьте осторожны и безопасны — никогда не работайте в цепях под напряжением!
Проконсультируйтесь в местном строительном департаменте по поводу разрешений и проверок для всех проектов электропроводки.
Sub-Zero и Wolf International | Sub-Zero & Wolf Appliances
Измени свой регион:
AfghanistanAland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaireBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBritish Virgin IslandsBrunei DarussalmBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo, Демократическая Республика theCongo, Республика theCook IslandsCosta RicaCote d’IvoireCroatiaCuracaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland острова (Мальвинские) Фарерских IslandsFijiFinlandFranceFrance , Метрополитен, Французская Гвиана, Французская Полинезия, Южные и Антарктические земли Франции, Габон, Гамбия, Сектор Газа и Западный берег, Грузия, Германия, Гана, Гибралтар, Греция, Гренландия, Гренада, Гуаделупа, Гуам, Гуам. atemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard Island и McDonald IslandsHoly Престол (Ватикан) HondurasHong KongHungaryIcelandIndiaIndonesiaIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты ofMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestine, Государственный ofPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalPuerto RicoQatarReunionRomaniaRussiaRwandaSaint BarthelemySaint Елены, Вознесения и Тристан-да CunhaSaint Киттс и NevisSaint LuciaSaint MartinSaint Пьер и MiquelonSaint Винсент и ГренадиныСамоаСан-МариноСао-Томеан d PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSouth KoreaSouth SudanSpainSri LankaSudanSurinameSvalbardSwazilandSwedenSwitzerlandTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited KingdomUnited Штаты Экваторияльная IslandsUruguayUSAUzbekistanVanuatuVenezuelaViet NamVirgin IslandsWallis и FutunaWestern SaharaYemenZambiaZimbabwe
Представлять на рассмотрениеМы нашли международного дистрибьютора Sub-Zero и Wolf в вашем регионе.Это ваш лучший источник информации о продуктах Sub-Zero и Wolf и их наличии.
Доступность продуктов Sub-Zero и Wolf зависит от страны. Свяжитесь с вашим международным дистрибьютором для получения дополнительной информации.
В вашем регионе найдены следующие дистрибьюторы:
2-, 3- и 4-проводные RTD: в чем разница?
ЦепиRTD работают, пропуская известную величину тока через датчик RTD и затем измеряя падение напряжения на этом резисторе при заданной температуре.Поскольку каждый элемент Pt100 в цепи, содержащей чувствительный элемент, включая подводящие провода, разъемы и сам измерительный прибор, будет вносить дополнительное сопротивление в схему, важно иметь возможность учитывать нежелательные сопротивления при измерении падения напряжения на Чувствительный элемент RTD.
От того, как сконфигурирована схема, зависит, насколько точно можно рассчитать сопротивление датчика и насколько показания температуры могут быть искажены из-за постороннего сопротивления в цепи.Поскольку подводящий провод, используемый между резистивным элементом и измерительным прибором, сам имеет сопротивление, мы также должны предоставить средства компенсации этой неточности.
Материалы проволоки
При указании материалов для проводов RTD следует позаботиться о том, чтобы выбрать правильные подводящие провода для температуры и окружающей среды, в которых датчик будет находиться в процессе эксплуатации. При выборе выводных проводов в первую очередь учитывается температура, однако физические свойства, такие как сопротивление истиранию и характеристики погружения в воду, также могут быть важны.Три самых популярных конструкции:- Зонды с изоляцией из ПВХ
- работают в диапазоне температур от -40 до 105 ° C, обладают хорошей стойкостью к истиранию и подходят для погружения в воду. Зонды pt100 с изоляцией
- PFA работают в диапазоне температур от -267 до 260 ° C и обладают отличной стойкостью к истиранию. Они также отлично подходят для погружения в воду.
- Хотя зонды pt100 с изоляцией из стекловолокна обеспечивают более высокий диапазон температур от -73 до 482 ° C, их характеристики при истирании или погружении в воду считаются не такими эффективными.
Устойчивость к температурным преобразованиям
RTD — более линейное устройство, чем термопара, но все же требует подгонки кривой. Уравнение Каллендара-Ван Дюзена использовалось в течение многих лет для аппроксимации кривой RTD:
Где:
R T = Сопротивление при температуре T
R o = сопротивление при T = 0ºC
α = Температурный коэффициент при T = 0ºC ((обычно +0.00392 Ом / Ом / ºC))
δ = 1,49 (типичное значение для платины 0,00392)
β = 0 T> 0
0. 11 (типичное) T <0
Точные значения коэффициентов α, β и δ определяются путем тестирования RTD при четырех температурах и решения полученных уравнений. Это знакомое уравнение было заменено в 1968 году полиномом 20-го порядка, чтобы обеспечить более точное соответствие кривой. График этого уравнения показывает, что RTD является более линейным устройством, чем термопара.
Конфигурации проводки RTD
Существует три типа конфигураций проводов: 2-проводная, 3-проводная и 4-проводная, которые обычно используются в цепях датчиков RTD.Также возможна двухпроводная конфигурация с компенсационным контуром.2-проводные соединения RTD
Двухпроводная конфигурация RTD является самой простой из схем RTD. В этой последовательной конфигурации одножильный провод соединяет каждый конец элемента RTD с устройством контроля. Поскольку сопротивление, вычисленное для схемы, включает сопротивление в подводящих проводах и разъемах, а также сопротивление в элементе RTD, результат всегда будет содержать некоторую степень погрешности.Круг представляет собой границы элемента сопротивления до точки калибровки. 3- или 4-проводная конфигурация должна быть расширена от точки калибровки, чтобы все неоткалиброванные сопротивления были скомпенсированы.
Сопротивление RE снимается с резистивного элемента и представляет собой значение, которое обеспечивает точное измерение температуры. К сожалению, когда мы измеряем сопротивление, прибор покажет RTOTAL:
Где
RT = R1 + R2 + RE
Это приведет к тому, что показание температуры будет выше, чем фактически измеренное.Многие системы можно откалибровать, чтобы устранить это. Большинство RTD имеют третий провод с сопротивлением R3. Этот провод будет подключен к одной стороне резистивного элемента вместе с выводом 2.
Хотя использование высококачественных измерительных проводов и соединителей может уменьшить эту ошибку, полностью устранить ее невозможно. Провод большего сечения с меньшим сопротивлением минимизирует ошибку. Двухпроводная конфигурация RTD наиболее полезна для датчиков с высоким сопротивлением или в приложениях, где не требуется высокая точность.
3-проводные соединения RTD
Конфигурация 3-проводного RTD является наиболее часто используемой схемой RTD и может использоваться в промышленных процессах и приложениях для мониторинга. В этой конфигурации два провода соединяют чувствительный элемент с контрольным устройством на одной стороне чувствительного элемента, а один соединяет его с другой стороны.Если используются три провода одинакового типа и их длины равны, то R1 = R2 = R3. Измеряя сопротивление на проводах 1, 2 и резистивном элементе, измеряется общее сопротивление системы (R1 + R2 + RE).
Если сопротивление также измеряется через выводы 2 и 3 (R2 + R3), мы получаем сопротивление только выводных проводов, а поскольку сопротивления всех выводных проводов равны, вычитая это значение (R2 + R3) из общей системы сопротивление (R1 + R2 + RE) оставляет нам только RE, и было выполнено точное измерение температуры.
Поскольку это усредненный результат, измерение будет точным только в том случае, если все три соединительных провода имеют одинаковое сопротивление.
Ошибки измерения 3-проводного моста
Если мы знаем V S и V O , мы можем найти R g и затем решить для температуры.Напряжение небаланса V O моста, построенного с R 1 = R 2 , составляет:
Если R g = R 3 , V O = 0 и мост уравновешен. Это можно сделать вручную, но если мы не хотим выполнять балансировку моста вручную, мы можем просто рассчитать R g через V O .
Это выражение предполагает, что сопротивление проводов равно нулю. Если R g расположен на некотором расстоянии от моста в 3-проводной конфигурации, сопротивление выводов RL появится последовательно с R g и R 3 .
Снова решаем для R г .
Член ошибки будет небольшим, если V o мал, т.е. мост близок к равновесию. Эта схема хорошо работает с такими устройствами, как тензодатчики, которые изменяют значение сопротивления всего на несколько процентов, но RTD резко меняет сопротивление в зависимости от температуры. Предположим, что сопротивление RTD составляет 200 Ом, а мост рассчитан на 100 Ом:
Поскольку мы не знаем значение R L , мы должны использовать уравнение (a), поэтому мы получаем:
Правильный ответ конечно 200 Ом.Это температурная погрешность около 2,5 ° C.
Если вы не можете фактически измерить сопротивление RL или уравновесить мост, базовая 3-проводная методика не является точным методом измерения абсолютной температуры с помощью RTD. Лучше использовать 4-проводную технику.
4-проводные соединения RTD
Эта конфигурация является наиболее сложной и, следовательно, наиболее трудоемкой и дорогой в установке, но она дает наиболее точные результаты.Выходное напряжение моста является косвенным показателем сопротивления RTD.Для моста требуются четыре соединительных провода, внешний источник и три резистора с нулевым температурным коэффициентом. Чтобы не подвергать три резистора завершения моста воздействию той же температуры, что и датчик RTD, RTD отделен от моста парой удлинительных проводов:
Эти удлинительные провода воссоздают проблему, которая была у нас изначально: сопротивление удлинительных проводов влияет на показания температуры. Этот эффект можно минимизировать, используя конфигурацию трехпроводного моста:
В 4-проводной конфигурации RTD два провода соединяют чувствительный элемент с контрольным устройством с обеих сторон чувствительного элемента.Один набор проводов подает ток, используемый для измерения, а другой набор измеряет падение напряжения на резисторе.
В 4-проводной конфигурации прибор пропускает постоянный ток (I) через внешние выводы 1 и 4.
Мост Уитстона создает нелинейную зависимость между изменением сопротивления и изменением выходного напряжения моста. Это усугубляет и без того нелинейную характеристику термостойкости RTD, требуя дополнительного уравнения для преобразования выходного напряжения моста в эквивалентное сопротивление RTD.
Падение напряжения измеряется на внутренних выводах 2 и 3. Таким образом, из V = IR мы узнаем сопротивление только элемента, без какого-либо влияния на сопротивление провода вывода. Это дает преимущество перед 3-проводной конфигурацией только в том случае, если используются разные подводящие провода, а это случается редко.
Эта четырехпроводная перемычка полностью компенсирует все сопротивления выводных проводов и соединителей между ними. Конфигурация 4-проводного термометра сопротивления в основном используется в лабораториях и других местах, где требуется высокая точность.
2-проводная конфигурация с замкнутым контуром Еще одна конфигурация, теперь редкая, представляет собой стандартную 2-проводную конфигурацию с замкнутым контуром проводов рядом (Рисунок 5). Это функционирует так же, как и 3-проводная конфигурация, но для этого используется дополнительный провод. Отдельная пара проводов предусмотрена в виде петли для компенсации сопротивления проводов и изменений сопротивления проводов в окружающей среде.
Назад к основам — Как подключить 3-проводные датчики?
Трехпроводные датчики используются в различных приложениях, от обнаружения деталей до определения местоположения реальной машины.Они могут иметь самые разные технологии, такие как индуктивные, фотоэлектрические и емкостные, и это лишь некоторые из них. Хотя технология датчиков может отличаться, все 3-проводные датчики подключаются одинаково. У трехпроводного датчика имеется 3 провода. Два провода питания и один провод нагрузки. Провода питания будут подключаться к источнику питания, а оставшийся провод — к какой-либо нагрузке. Нагрузка — это устройство, управляемое датчиком. Наиболее распространенным типом нагрузки является вход постоянного тока ПЛК (программируемый логический контроллер).Другими примерами нагрузки могут быть реле или аварийный сигнал машины, просто убедитесь, что номинальная нагрузка датчика не превышена. Выходной сигнал типичного 3-проводного датчика постоянного тока имеет номинальное значение от 100 мА до 200 мА.
Например, мы будем ссылаться на индуктивный датчик приближения. Когда цель, объект, который обнаруживает датчик, попадает в зону действия датчика, включается выход датчика и течет ток. Трехпроводной датчик обычно имеет цветовую кодировку: один коричневый провод, один синий провод и один черный провод.
