Способы соединения бруса: старинные и современные приемы

Древесина уже много веков, или даже тысячелетий, используется людьми при строительстве. Сначала простые бревна, затем брусья и доски – эти деревянные изделия широко применялись и продолжают применяться при возведении различных построек. Одним из самых распространенных изделий из дерева является брус. Этот материал используется и в основных строительных элементах, и в различных дополнительных конструкциях. А как осуществить соединение бруса, какие существуют варианты?

Проводим наращивание

Способы соединения бруса существуют различные. Так как этот материал используется уже давно, то и подобных видов великое множество. При этом некоторые старинные способы считаются более эффективными и надежными, чем их более современные собратья.

Виды соединения бруса отличаются по принципам исполнения, месту использования, прочности и ряду других параметров. Например, очень часто необходимо увеличить длину используемого материала.

Если длина стены или другой конструкции гораздо больше размеров изначального бруса, то его необходимо нарастить.

Для выполнения подобной операции проводятся следующие действия:

  • на торце одного бруса делается место для посадки;
  • конец второго бруса вырезается выступ, который по форме должен подходить к посадочному месту первого;
  • после этого проводится стыковка обоих брусьев. Для надежности место соединения дополнительно закрепляется металлической скобой или гвоздями достаточной длины.

Конструкций таких замков существует очень много. Каждый мастер выбирает свой вариант. Самыми популярными считаются прямые и косые накладные замки. Такие способы проверены веками, и заслужено считаются самыми надежными. Прямой или косой стык может легко выдержать даже сильные нагрузки.

Некоторые специалисты используют соединение типа «в полдерева». На стыковочных торцах брусьев проделывается выпил до половины их толщины. Затем они соединяются и фиксируются скобами, пластинами или гвоздями.

Но такой способ стыковки считается не очень надежным и долговечным. Метод «в полдерева» больше подходит при стыковке углов.

Соединение в углах

Чтобы избежать наращивание по длине брусьев, можно выбрать материал достаточной длины. Но вот построить дом без углов – это невозможно. Поэтому брусья чаще всего соединяются под углом. Тут существует множество вариантов, среди наиболее распространенных можно назвать следующие:

  • соединение встык;
  • использование шпонок;
  • применение коренных шипов;
  • в полдерева;
  • соединение «ласточкин хвост».

Все эти способы соединения бруса довольно распространены, являются надежными и проверенными. О некоторых, например, ласточкин хвост, многие слышали, о других знают только профессионалы. Расскажем о том, как провести соединение бруса этими методами.

Соединение бруса «встык» применяется для строительства хозяйственных построек

Первый метод, который применяется при строительстве деревянного дома – это соединение встык.  Это самый простой способ сделать стыковку в углах. Достаточно плотно пригнать концы брусьев друг к другу и закрепить их при помощи шипованных стальных пластин.

Не стоит думать, что такое соединение брусьев в углах будет ненадежным. Тут все зависит от мастерства плотника. Если имеется достаточный опыт, то стык может простоять неподвижно многие десятилетия, главное, идеально подогнать торцы.

Хотя способ встык считается самым быстрым, при строительстве его выбирают редко. Дело в том, что через такой угол уходит много тепла. Во время зимы вы много потеряете на отоплении. Именно поэтому встык брусья в углах соединяются только в хозяйственных постройках.

Более прочная разновидность соединения брусьев встык является метод с использованием шпонок. Такой способ позволяет значительно упрочнить место стыка. В специальные пазы плотно подогнанных брусьев вставляется шпонка. Она может быть выполнена в разных вариантах – поперечная, продольная или косая. Последняя разновидность шпонки считается самой надежной, но и самой трудной в исполнении.

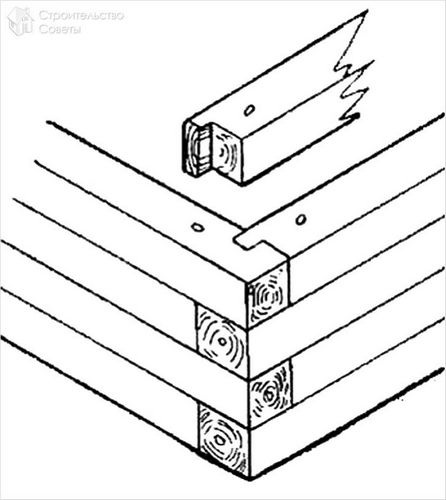

Соединение бруса в теплый угол, или говоря по «научному» в коренной шип, — считается наиболее распространенным при строительстве дома. Такой тип стыковки не пропускает тепло, надежен и долговечен.

Принцип такого стыка в следующем:

  • на торце одного бруса выпиливается паз. Старайтесь, чтобы выпил не попал на место сучков. В этом случае паз будет легче сделать;
  • на другом брусе делается шип или лапу. Размеры такого «выступа» должны совпадать с размерами паза на предыдущем брусе. Лапу так же как и паз делают на участке без сучьев;
  • при строительстве лапу и паз совмещают и тем самым делают прочное угловое соединение.

Довольно часто, для такого типа соединения, используют не только паз и лапу (шип). Для прочности стыковки и устойчивости всей конструкции между рядами брусьев забивают деревянный нагель (шпонку). Такое дополнительное крепление не дает горизонтальным рядам двигаться между собой.

Соединить между собой брусья в углах можно и при помощи сцепки, которая носит название «в полдерева».

соединение бруса в полдерева

Такой способ придуман давно и довольно широко используется до сих пор. Соединение бруса в полдерева производится следующим образом:

  • на одном конце бруса делается пропил до половины его толщины;
  • на другом брусе делается такой же пропил, но с другой стороны конца;
  • при возведении угла эти пропилы соединяются, и получается прочный стык.

Для увеличения надежности соединения здесь, так же как и в предыдущем варианте, часто применяют деревянные нагели или шпонки. Лучше их делать так, чтобы одного элемента хватило для соединения более двух рядов брусьев.

Выбрать варианты вы можете самостоятельно, но многие специалисты порекомендуют использовать соединение под названием «ласточкин хвост». Такой вариант создания угла из бревен поможет удерживать тепло в доме, ведь он считается наиболее теплым. Ласточкин хвост может использовать при соединении профилированного бруса или обычного.

Стык типа ласточкин хвост схож по своему принципу с соединением коренным шипом. Здесь так же, как и в предыдущем варианте, в одном брусе пропиливается паз, а в другом шип (выступ). Разница только в геометрической форме таких вырезов. И шип, и паз имеют трапециевидную форму. Такая особенность позволяет создавать более надежное соединение, которое практически не пропускает воздушные массы (а значит и тепло из дома).

Создаем Т-образное соединение

При строительстве деревянного дома из бруса часто необходимо сделать Т-образное соединение. Это случается, если вам нужно выстроить капитальную внутреннюю перегородку. Для такого соединения можно использовать следующие типы:

  • замочного паза на вставном шипе;
  • прямого паза на коренном шипе;
  • симметричным трапециевидным шипом – глухим сковороднем;
  • симметричного трапециевидного шипа – сковородня;
  • прямоугольного трапециевидного шипа – полусковордня.

Все эти типы соединения выполняются в одной последовательности. С торца бруса, из которого будет строиться перегородка, вырезается шип в том виде, который соответствует выбранному вами типу стыка. А в стенке делается паз соответствующей формы и размеров. Далее, брус для перегородки просто вставляется в паз и фиксируется.

Способы Т-образного соединения бруса

Как видно способов, соединить два бруса при строительстве деревянного, дома довольно много. Выбрать есть из чего. Но, какой бы тип соединения вы ни выбрали, важно все делать аккуратно, и с предварительной разметкой. Конечно, если у вас имеется достаточный опыт в плотницких работах, то все пазы и шипы вы сможете сделать «на глаз», но зачастую таких навыков мало у кого есть.

Сегодня дома из дерева только набирают былую популярность, отсюда и настоящих мастеров мало. Поэтому лучше все заранее разметить и только после этого браться за инструмент. В этом случае стыки бруса будут получаться надежными и долговечными, а значит, и ваш дом (или любое другое строение) простоит намного дольше.

В предложенном видео вы наглядно увидите как сделать три основных соединения бруса: наращивание по длине, «ласточкин хвост» и Т-образное соединение.

Основные способы соединения бруса при строительстве частного дома

Несмотря на большое разнообразие стройматериалов и их доступность в плане стоимости, многие застройщики останавливают свой выбор на древесине. Но чтобы в полной мере реализовать все те преимущества, которыми характеризуются деревянные постройки, нужно знать все нюансы строительства, в том числе, способы и правила соединения бруса.

Об особенностях работы с брусом мы и поговорим. Именно он чаще всего используется для возведения домов и подсобных строений в частном секторе.

Если ввести в окно «поисковика» соответствующий запрос, то вы найдете множество статей, посвященных способам соединения изделий. Но внимательно просмотрев материал, возникает вопрос – почему речь идет о брусе, а судя по поясняющим рисункам и фото, на самом деле это бревно? Чтобы разобраться в таком несоответствии, сразу отметим, что различия в «стыковке» этих заготовок имеются. Поэтому (еще раз подчеркнем) разговор пойдет только о брусовых соединениях!

Несколько замечаний

  • Правила являются общими для всех видов продукции – клееный брус, профилированный; естественной влажности или просушенной. Принципиальной разницы нет.
  • В процессе монтажа сруба один и тот же способ не используется. Для разных частей здания (углы, периметр) – своя методика соединения бруса.
  • При покупке материала нужно ориентироваться на то, что для качественного утепления (снижения теплопотерь) образцы должны быть «разнокалиберными» (в рядах), то есть отличаться параметрами сечения.

Основные способы соединения

Рассматривать все известные нет смысла — многие из методик применяются довольно редко. К тому же следует учесть, что внесение некоторых незначительных нюансов в любой из способов подразумевает и новое название. Поэтому речь пойдет лишь о тех, которые чаще всего используются на практике. Различные тонкости, способы особой сложности частного застройщика вряд ли заинтересуют, так как получается, что проще нанять специалиста (а его учить не придется), чем разбираться (а потом еще и тренироваться) самому.

Рисунки дают полное представление о различных методиках надежного скрепления бруса. Поэтому рассмотрим лишь некоторые их особенности.

А.  По углам дома

Соединение с остатком

Это значит, что концы заготовок по углам строения будут несколько выступать за его периметр. Недостаток – повышение расхода стройматериала. Но есть и «плюс» такого соединения – оно более прочное, к тому же угловые части здания (самые проблемные места) лучше защищены от осадков.

Самый распространенный способ – «в обло» («замкового» типа). Его еще иногда называют в «чашу», но это применяется только по отношению к бревнам.

Замки:

  • Односторонний. Уже понятно, что «выпил» делается только на одной заготовке.
  • Двухсторонний. Соответственно, на каждом из брусьев примерно на ¼ производится выборка материала (стыковочные пазы).
  • Четырехсторонний. В этом случае «выпилы» производятся на всех гранях. Такое соединение в исполнении намного сложнее, зато считается самым надежным. К тому же упрощается монтаж – остается лишь собрать вместе отдельные детали «конструктора».

Без остатка

Это означает, что угловые грани смежных стен абсолютно ровные, без выступающих концов бруса (соединение «в охряп»).

Из рисунков понятно, что есть много разновидностей такого скрепления заготовок.

Б.   По периметру

В случае необходимости продольного соединения (удлинения) заготовок применяются следующие основные способы.



В.   «Крест»

Такие соединения применяются при возведении стен внутренних. Рисунки хорошо все поясняют.

Использование шипов при соединении бруса предполагает дополнительное утепление места стыка.

Если применяется укрепление нагелями, то использовать металлические штыри (а такие рекомендации встречаются) нежелательно. Хотя бы потому, что не избежать коррозии, и как следствие, начала гниения (в этом месте) древесины. Именно поэтому опытные мастера советуют пользоваться деревянными элементами. Но и здесь есть нюанс? А какой породы должно быть дерево? В принципе – без разницы.

Но это если не брать во внимание температурное расширение материалов. Скорее, это подходит только для регионов, где климат в течение года более-менее устойчивый. В основном же практически на всей территории нашей страны значения температуры постоянно меняются, и разница между «минусом» и «плюсом» довольно существенная. Поэтому нагеля должны быть из той же породы дерева, что и брус.

Их длина выбирается из расчета, чтобы одной деталью можно было скрепить брусья не менее чем в 3-х рядах.

При соединениях заготовках клеевые составы НЕ ИСПОЛЬЗУЮТСЯ. Нельзя не учитывать такой процесс, как усадка материала. Склеенные части просто деформируются, а ремонт таких повреждений потребует частичной разборки сруба.

Соединение бруса в углах: 9 основных вариантов

Здравствуйте, ниши уважаемые читатели, ценители старинных традиций и прогрессивных  технологий. Так порой  хочется сделать свой дом максимально похожим на средневековый терем и между тем не лишать его современного комфорта.

А почему бы и нет? Материалов сегодня в продаже предостаточно, технология сборки деревянных  домов худо-бедно известна каждому. При  желании таковой можно смастерить и своими  руками.

Главное не напортачить с углами. Ведь  соединение разных типов бруса в углах, пожалуй, самый ответственный момент всего строительства. Так  давайте  же присмотримся к ним повнимательнее.

Требование к угловым соединением

Перед тем как браться за какую-либо  работу всегда полезно знать, кто именно вы хотите получить на выходе. Это правило  касается и угловых соединений.

А требований тут на самом  деле всего  два:

  • Надежность
  • И не продуваемость

С первым просто. Если брусья не будут между собой  держаться в углах, домик имеет все  шансы развалиться, ведь на стены  в обязательном порядке  действуют  не только вертикальные, а и горизонтальные, разрывающие усилия.

Есть своя логика и во втором  требовании. Дом, где через углы гуляет ветер, не понравится ни одному хозяину.

Как видите, все требования не  лишены логики, вот  только  реализовать их  пытались далеко не одним способом.

Как соединить брус на углах

Хорошо владельцу каркасного дома. На углах никаких  заморочек. Но если  хотите построить сруб, придется выучить не один вид всевозможных стыковок, пока не облюбуете  по душе. Начнем с тех, которыми пользовались  еще на Руси.

Угловые соединения с остатком

Самыми древними и одновременно  самыми надежными считаются угловые соединения с остатком. Это такой вид стыковки, когда на углах стен остаются своеобразные  «хвосты» Такие можно увидеть на любой картинке, где изображена Русская изба. Наши деды  знали, как нужно  строить.

Помимо того, что соединения с остатком  по праву считается самим надежным, так оно еще и лучше всего защищено  от промерзания. Не абы какой  плюс в пользу находчивости предков.

Односторонний паз

Рассматривая основные виды рубки углов, начинать всегда следует с «Одностороннего паза». Это, на самом  деле, достаточно  надежное соединение, между тем не заслужено  пользуется сомнительной  репутацией.

Некоторым, горе специалистам кажется, что при таком варианте стыковки, дерево фиксируется только по направлению  одного вектора, забывая при  этом, что уже следующий венец будет  удерживать конструкцию в строго перпендикулярной плоскости.


Двусторонний паз

Большинство же избушек изготавливались по принципу двустороннего паза.  В этом варианте, на каждом брусе делалось по  две зарубки в четверть  дерева, а потому каждый венец фиксировался  в двух направлениях. Но не в этом плюс.

Как показала практика, гораздо проще вырезать  два паза в четверть  толщины бруса, чем  один в его  половину.  А это в свою  очередь  положительным образом влияет  на скорость всего строительства.


Правда есть еще более надежное и витиеватое соединение в четыре четверти, где пазы отбираются на каждой грани, но на практике оно себя не оправдало. Мороки много, а пользы ничуть не больше чем у двух предыдущих вариантов.

Угловые соединения без остатка

И все же, как бы ни прочны были и красивы выше рассмотренные углы, в современном строительстве они применяются не часто. Уж больно выступающие венцы  ограничивают  варианты будущей фасадной отделки, а она вовсе не обязанная быть деревянной. Сегодня брусовый дом можно обшить  хоть  бы и керамогранитом. Никто и не догадается что под ним ель.

Встык

Самым простым из всех возможных вариантов является соединение встык. При таком ровно срезанный торец бруса подгонялся вплотную под  его  боковую  грань, а чтобы стены не расползались, узел  дополнительно еще можно было зафиксировать и металлическими скобами.

Все просто и понятно, вот  только таким образом мастерить  можно разве что  сарай. Как угловые  щели тут не конопать, как ни герметизируй, а промерзать они будут  обязательно.


Встык с фаской

Более современным и добротным считается соединение встык с фаской. В этом случае в обоих  элементах узла прорезается  по одному пазу, под фаску.

А поскольку брус в доме укладывается в разбежку, то и фаска с каждым рядом будет  менять свой вектор.

Тут можно уже обойтись и без скоб, но теплее  от  этого соединение, увы, не становится. Да и хлопот со всеми  этими вставками немало.

В полдерева

А вот узел в полдерева уже можно  отнести  к наиболее распространённым  современным видам угловых соединений.


Сбитое при таком  запиле нагелями  дерево хорошо  держится кучи, в нем меньше появляется щелей, как результат и сквозняков практически нет. Конечно, и  этот вариант  требует  постоянного  ухода и ежегодного ремонта, но в меньшей степени, чем два предыдущие.

Некоторые умельцы, правда,  пытались, улучшить этот узел,  добавив в него фаску, но на деле овчина получилась  гораздо  дешевле вычинки.

В лапу

Довольно интересным выглядит и соединение в лапу. Оно  немного похоже на то, что мы только что  рассматривали, но продуманные косые  запилы делают  узел  абсолютно статичным.   Выполненным по данной технологии углам не чего боятся  даже небольшой сейсмической активности.


Ласточкин хвост

А вот среди  строителей  беседок, заслуженной популярностью  пользуется доставшийся нам по наследству от предков «ласточкин хвост». По прочности он не уступает даже  сверх надежным соединениям с остатком. Но в отличие от последних, позволяет обустраивать вокруг себя вентилируемый фасад.


Теплый угол

Но все же что  ласточкин  хвост, что соединение в лапу, довольно  сложны в исполнении и требуют  от строителей не дюжего плотничьего  мастерства, которым, если сказать по правде, сегодня обладают единицы. А потому в большинстве случаев при постройке современных  деревянных домов  вы увидите угловое соединение шип-паз,  которое в народе еще называют  теплый угол.


Как видите, вырезать такой узел довольно просто, тем более он  не требует  точной подгонки. Все  щели  заделываются уплотнителем и никаких сквозняков. Ну, а для особо привередливых, мастера немного усовершенствовали соединение, добавив туда  элементы ласточкиного хвоста и сделав его неразрывным.

Коренной шип

Но если  все выше описанные системы вам не подходят и вы хотите использовать в своем  тереме чего посложнее, да понадежнее ваш выбор непременно  остановится на соединении «Коренной  шип». Описывать  его словами  бесполезно, тут  проще один  раз показать.


Впечатляет? А между тем  наши  деды и прадеды довольно часто использовали его в работе. Можно только позавидовать  их упорству.

Конечно, на этом  перечень  угловых узлов вовсе не заканчивается, а при желании вы можете к уже существующим придумать и парочку, от себя. Но чтобы понять саму идею таких  соединений достаточно  будет и вышеизложенного материала.

Дерзайте. Учитесь. Осваивайте основы плотничьего мастерства вместе с нами.

А сейчас  до свидания и до скорых встреч на страницах  сайта про  дачу.

Василий Молька

Что такое теплый угол в строительстве деревянного дома?

При строительстве сруба стыковка бруса в теплый угол либо в «шип-паз» подходит идеально. Она обеспечивает плотность соединения, устойчивость и равномерную усадку брусовой конструкции. Углы получаются герметичными, без «мостиков холода» и не продуваются, значит, брусья не разойдутся на углах и пересечениях стен от колебаний влажности и не заскрипят. Благодаря отсутствию мокрых процессов, работы можно проводить в любое время года.

Технология соединение бруса в теплый угол

  1. Точная разметка по шаблону.
  2. Выборка паза (равного по двум размерам 1/3 сечения бруса) в одном из венцов и симметричного шипа в другом по тем же меркам.
  3. Сборка стен с теплоизоляцией и герметизацией всех плоскостей стыковки. Сопряжения звеньев чередуют, чтобы получить жесткую конструкцию. Выглядит это так – один брус шип справа, следующий – шип слева.
  4. Крепление углов выполняется круглыми нагелями.

Виды замковых соединений бруса:

  • С коренным шипом. Используется при сборке небольших срубов с равной длиной стены и бруса. Оно надежно, выдерживает общую нагрузку строения, с учетом воздействия ветра и землетрясения.
  • «Ласточкин хвост» – одно из самых эффективных сопряжений, где брусья с шипами и пазами имеют формы трапеции. В сочетанием с нагелями получаются надежные непродуваемые углы.
  • «В полдерева». На торцах брусьев запиливаются выемки в 1/2 их высоты. Такой узел прочен, но имеет сквозную щель. Поэтому таким способом практично соединять венцы нижней и верхней обвязок, а брусья стен – «теплым углом».
  • «В лапу». Прост в исполнении. При Т-образном надежном соединении брусьев (по четырем наклонным плоскостям) на их торцах выпиливают трапециевидные горизонтальные шипы. Стыки прокладываются утеплителем. Они не позволяют венцам разойтись как наружу, так и внутрь.

Сопряжение «с остатком», «без остатка», «встык»:

С остатком – брусья выходят наружу, пройдя сквозь угол, обеспечивая его высокую прочность (без фиксации), герметичность, надежность, неизменность размеров конструкции. Кроме того, такой сруб эстетически привлекателен, экстерьер выдержан в традициях русского деревянного зодчества. Но потребуется больше материала, чем при выборе соединений «без остатка».

Типы сопряжения «с остатком»:

  • Односторонним замком – пропил гнезд в половину нижнего бруса для укладки верхнего.
  • Двухсторонним замком – выпиливание верхней и нижней выемки на ¼ часть толщины каждого венца, который должен быть без дефектов с абсолютно гладкой структурой. Двойной крепеж исключает смещение.
  • Четырехсторонний замок в «обло» – запил гнезд со всех сторон бруса. Сборка таким способом гарантирует устойчивость без крепления нагелями.

«Без остатка» – звенья не выходят за границы стен.

«Встык» – самое несложное сопряжение, при котором брусья укладываются в шахматном порядке, их примыкание фиксируется нагелями. Это безотходный способ, который под силу двум сборщикам. Основное требование – сухой брус.

Преимущества сопряжения в «теплый угол»:

  • Обеспечивает плотность, устойчивость и жесткость конструкции при грамотном аккуратном исполнении каждого пропила и установки венцов.
  • Гарантирует непродуваемость и непромерзание.
  • Сохраненяет тепло в холодный период и прохлады в жару. Такое соединение звеньев, за счет отсутствия сквозных щелей, препятствует возникновению «мостиков холода».
  • Экономичность и эстетическая привлекательность углов с обеих сторон. Не требуется наружного утепления и облицовки стен снаружи, что экономит средства и время.
  • Быстрый монтаж без использования дорогостоящих тяжелых механизмов.

Минусы:

  • При рубке углов брусовых строений все гнезда и шипы запиливаются на стройплощадке объекта.
  • Для точного выполнения узлов необходима высокая квалификация строителей.
  • Соединение бруса в теплый угол дороже, чем «встык», но это экономия средств на обогрев охлаждение и вентиляцию при эксплуатации постройки в ближайшем будущем.

Компания «Wood-Brus» занимается строительством домов и бань «под ключ» в Москве. У нас вы можете купить готовый сруб, внести изменения в проектную документацию либо заказать индивидуальный проект. Со стоимостью на все услуги легко ознакомиться по каталогу или бесплатно проконсультироваться у наших менеджеров по телефону.

Соединение бруса или бревна под углом и по длине

Одним из главный этапов строительства дома своими руками из бруса или оцилиндрованного бревна является поднятие — возведение сруба. Прежде чем приступать к практике (строительству) вы должны знать, как соединить брус, иначе последствия могут быть плачевны.

Необходимость соединения возникает в двух обстоятельствах:

  • При рубке угла дома
  • При удлинение бруса или бревна — когда длины не хватает (бывает иногда, например кто-то отрезал не по длине).

Смотря что необходимо, используют разные методы, поэтому я постараюсь доходчиво показать основные способы соединения бруса и оцилиндрованного бревна.

Содержание статьи:

Виды углового соединения

Способы соединения брусов при возведение сруба значительно отличается от стыков бревен. Еще с древней Руси в деревянном строительстве, строили из бревен, с тех времен копиться многовековой опыт по соединениям углов и стыков. Но на дворе 21 век и древние приемы постепенно приобретают свои модифицированные аналоги, поэтому в первую очередь хочу ознакомить с техникой укладки брусов, а бревно разберем после.

Типы угловых соединений бруса

Нынче в деревянном строительстве практикуют два способа соединение:

  • С остатком («в обло», «в чашу»)
  • Без остатка («в лапу»,«в зуб»).

Угловое соединение бревна так же, как и с брусом, делаются двумя видами, как «в лапу» или «в чашу», то есть без остатка или с остатком.

Соединение углов бруса с остатком «в чашу»

В чашу брусья соединяются за чет замочных пазов, которые могут быть нескольких видов:

  • Однострочными
  • Двусторонними
  • Четырехсторонними.

При таком виде соединения в каждом брусе делается перпендикулярный паз в виде надпила с одной стороны — обычно верхней. Надпил должен подходить по ширине с перпендикулярным сечение бруса.
Большинство домостроительных компаний применяют эту технологию для соединения профилированного бруса, потому что для крепления таким способом требуется минимум усилий и времени.








Технология двухстороннего пазового замка подразумевает под собой пропилы с двух сторон бруса т.е. сверху и снизу. Глубина перпендикулярного пропила примерно равна 1/4 от высоты бруса. Качественное соединение, но требует большого опыта от плотников, дабы не допустить трещины или сколы при пропиле паза и установке бруса.







При выполнение четырехстороннего замкового паза выпиливают паз со всех сторон профилированного бруса. Такой вариант крепления позволят достичь большой прочности сруба. Пропилы со всех сторон упрощают возведение сруба — венцы ложатся как конструктор. Соединение углов таким способом очень увеличивает надежность. Требует высокого мастерства плотников.







Соединения бруса производиться в следующих вариантах:
  • Встык
  • На шпонках
  • На коренных шипах.
  • Пол дерева
  • Ласточкин хвост

Самый простой, и быстрый тип соединения бруса является соединение встык. Очень просто стыкуем, друг с другом и закрепляем с помощью шипованных стальных пластин который забивается гвоздями или скобами. Плотность соединения угла и прочность сильно зависит от уровня опыта плотника. Необходимо идеально подогнать торцы стыкуемых брусов — Нужна очень ровная поверхность. Но, увы, даже опытные как я не всегда справляются. Угол получается мало герметичными подвержены к периодическим перпендикулярным нагрузкам.

Такой вид соединения является самым быстрым при строительстве, но самым ужасным по качеству. Советую лучше не применять такую технологию, проблем не оберетесь. Теплопотери через такой угол «встык» слишком велики чтоб экономить время и силы на более сложные типы соединений.



При соединение брусьев с помощью шпонок применяют клин из твердых пород для прочности угла. Установка шпонки в пазы брусьев позволяет предотвратить движение стыков соединенных брусов. Также стоит отметить прочность зависит от вида шпонки: поперечная, продольная или косая — косая отличается сложностью создания, но в замен отличный результат, прочный угол с малой тепропроводимостью.

[ads1]



Соединения бруса в коренной шип («Теплый угол» ) — этот тип соединения угла брусов, эффективен, теплоемок и весьма распространен в строительстве домов из профилированного бруса. Хитрость кроется в следующем: в одном из соединяющихся брусьев выпиливается паз, а на другом брусе вырубается шип размером подходящим под паз. При строительстве в паз кладут межвенцовый утеплитель в качестве которого может служить льноджутовое полотно или растительный войлок. Важно чтоб соединение шипа и паза было плотным для минимилизации потери тепла. И еще для прочности конструкции ряды брусьев чередуются шипами и пазами, и забивают круглый деревянный нагель (шпонку).

Соединение бруса в теплый угол можете подробно рассмотреть в видео ниже:



Предварительные расчеты по разметкам пропилов соединений углов смотрите на схеме

Применяя в угловых соединениях шпонки (нагели), курдюки, присеки и прочие соединения по типу «шип в паз», очень важно предусматривать между пазом и шипом обязательные вертикальные зазоры. Это необходимо, чтобы компенсировать неизбежную усадку сруба.

Еще один тип вырубки угла который я хочу рассмотреть — соединение «в полдерева» — тип крепления название, которого закрепилось среди плотников благодаря пропилу половины ширины бруса. Так же как и предыдущих вариантах сборка брусового сруба начинается со сверления дырок под нагели (шпонки) в местах близ соединений углов, длину нагеля надо рассчитывать так чтобы хватило на несколько брусьев. Также есть более модифицированная версия этого соединения — добавлять шпонку в стыки брусьев для увеличения прочности соединения угла, а также для большей теплоемкости



И наконец самый прочный и надежный и с минимальными тепловыми потерями — это соединение бруса ласточкин хвост. Почти тоже самое что и «коренной шип», но тут шип пропиливается трапециевидной формы. Связи с этим пазу придают аналогичную форму.

У нее есть разновидность горизонтального соединения ласточкин хвост в лапу — в котором, брусе пропиливают горизонтальные трапециевидные выемки которые должны идеально подходить друг к другу — встречается довольно редко в строительстве домов или бань из бруса из-за сложности приема пиления и большинству клиентов таков вид крепления не нравиться чисто с эстетической стороны. В моей практике строительства всего лишь пару раз клиенты просили такой угол. Кстати получилось неплохо.
Т-образные виды соединения бруса, для создания внутренних стен дома, воплощаются с использованием следующих соединений:

  • Замочного паза на вставном шипе
  • Симметричного трапециевидного шипа – сковородня
  • Прямоугольного трапециевидного шипа – полусковордня
  • Симметричным трапециевидным шипом –глухим сковороднем
  • Прямого паза на коренном шипе.

Можете наглядно просмотреть на рисунке, как из себя представляют Т –образные соединения внутренних стен:

Кликните для увеличения

Приемы продольного соединения

Во время строительства большого дома, обычно если длина превышает 6 м (стандартная длина профилированного бруса) приходиться продольно соединять два бруса для увеличения длины.

В таком случае советую применять один из следующих видов соединений брусьев.

  • Косой замок.
  • Продольный шип на шпонках
  • В полдерева
  • Продольный коренной шип

Крепление бруса между собой по длине при помощи шипа на шпонках является довольно-таки крепким. Применение такого типа соединения предполагает пропилы идентичных пазов на концах соединяющихся брусьев. Пропиленные брусья устанавливают впритык друг к другу, а в паз забивается шпонка из твердых пород дерева, которая прочно скрепляет оба стыкующихся бруса.

Шпонка – это вставка (клин) который закрепляет два элемента соединяемой конструкции. Шпонки изготавливают из металла или дерева твердой породы, бывают прямоугольные, призматические и «ласточкин хвост» ровные и зубчатые.

Продольное крепление в полдерева аналогична соединению углов в «полдерева» — концы соединяющихся брусьев пропиливаются на ширину равной половине толщины бруса. Прочность крепления увеличивают за чет скрепления нагелем (также можно скрепить скобой, гвоздями, крепежной пластиной). Конечно, это простой и быстрый вид крепления, но его прочность недостаточна для несущих стен дома из бруса. Я не рекомендую.

Соединение «продольный коренной шип» — на одном конце бруса делается паз а на другом – шип. Крепление аналогично соединению углов на коренной шип. Для большей крепости советую паз и шип распиливать трапециевидной формы – ласточкин хвост. Это исключить горизонтальные колебания закрепляемых брусов.
Увеличение длинный бруса применяя соединение «косой замок» — является одним из сложных приемов для плотников, но по уровню крепости и устойчивости оно сильно опережает выше описанные соединения бруса. Обычно строящие компании умалчивают о таком креплении, чтобы не утруждать свои бригады плотников. Ниже на рисунке изображена схема реализации:

Способы соединения бревен при рубке сруба.

  • С остатком
  • Без остатка.

Рубка сруба без остатка – подразумевает за собой то, что концы бревна в соединение не выпячивают, а получаются ровными со стеной. В свою же очередь рубка сруба с остатком предполагает, что концы бревен выступают за границу стены. Конечно же, рубка с остатком более расходный в плане материалоемкости. Потому что бревно или брус приходиться укладывать на 0.3 -0.5 м длиннее, чем при соединение без остатка. Но это компенсируется большей теплоемкостью, защитой от климатических напастей (дождь, ветер) и при такой рубке сруб получается более устойчивым. Рассмотрим более подробно оба вида:

Соединение с остатком

У соединение с остатком есть три вида рубки:

  • В обло «в чашу»
  • В охлоп
  • В охряп.

Соединение углов сруба в чашу – это самый распространенный и простой вид. Метод заключается в том, что в бревне выпиливается чаша (раньше вырубалась, но в наше время плотники все меньше и меньше применяют топоры в строительстве, бензопила берет вверх). Потом в эту чашу кладем поперечное бревно и в нем вырубаем следующую чашу (обло), и так далее по циклу.

Угловые соединения бревен «в обло» делается так:

  • В полдерева
  • Заоваленый гребень
  • В курдюк.

В полдерева – соединить легко. Для достижения устойчивости закрепления в венце делают продольный паз. В паз предварительно заполняем утеплителем.

Как соединить два бревна? Во время сборки сруба, кроме крепления в углах их еще крепят нагелями. Нагелями могут служить отрезанные куски арматуры, черенки лопат, некоторые умельцы используют черенки швабр. Крепления нагелями необходима для дополнительной устойчивости по вертикали.

Заоваленный гребень – крепление с остатком, тут на донышке чаши делают маленький гребень овальной формы, важно чтобы он точно повторял форму укладочного паза. В этом варианте продольный паз вырубается не с верху а с низу бревна.

Подробное видео о технологии строительства дома из бруса в примерах:

В курьдюк – более сложен в техническом исполнение. На дне чаши вырубается небольшой выступ (курьдюк), который располагают вдоль венца и поперек чаши. В свою же очередь на нижней части выпиливается выемка, которая по форме совпадает с выступом (смотрим рисунок:)


В охлоп – этот тип соединения почти тоже самое что мы описали выше («в обло» ). Отличается лишь тем, что чаша рубиться сверху, а не на нижней части венца. Название в охлоп появилось из-за характерного хлопка при накатывание бревна в заготовленный угол.

Соединений в охряп является боле сложным в техническом исполнении чем все предыдущие: тут с верхней и нижней стороны бревна делаются выемки. Словами сложно объяснить лучше смотрите рисунок ниже.

Соединение бревен без остатка

В лапу – это почти тоже самое соединение что и «в охряп», но с выпиленной торцевой части бревна. Вот так и получается угол без остатка. Прочность крепления увеличивают за счет нагелей и вырубки шипа с пазом – присек. Такой тип соединения характерен слабой ветроустойчивостью, спасти от этого поможет изменения прямоугольного выруба в трапециевидный – получается «ласточкин хвост». (рисунок ниже)

Основные виды соединения бруса — СК БрусДом

Главнейшим этапом строительства деревянного дома является возведение сруба. И перед тем, как приступать к строительству, необходимо знать различные варианты соединения бруса. Все они описаны в ГОСТ 30974-2002 Соединения угловые деревянных брусчатых и бревенчатых малоэтажных зданий. Классификация, конструкции, размеры.

Если говорить об угловых соединениях, то их можно поделить на четыре главных типа:

  • без остатка,
  • с остатком,
  • встык,
  • Т-образные.

Остаточные

Остаточные, в свою очередь, делятся на соединения:

  • в чашу
  • в обло с замочным пазом

Соединение «в чашу» осуществляется за счет применения замочных пазов, которые можно поделить на несколько видов: односторонние, двухсторонние, четырехсторонние. Такой вид соединения предусматривает наличие перпендикулярного паза, как правило – с верхней стороны. Такой паз должен обязательно подходить по ширине перпендикулярному сечению бревна. Такое крепление бруса предусматривает затрату минимума усилий, а также времени.

Двусторонний пазовый замок уже предусматривает пропилы с двух сторон: и сверху, и снизу. Такое соединение является очень качественным, но оно требует огромного опыта строителей.
Четырехсторонний замковый паз выпиливается со всех сторон бревна. Этот вариант позволяет достичь максимальной прочности сруба. Наличие пропилов со всех сторон гораздо упрощает возведение сруба, ведь венцы складываются как конструктор.

Безостаточные

Соединение в лапу от мастера к мастеру имеет свои нюансы, однако главная его особенность заключаются в том, что бревна не выступают за пределы углов сруба.

Встык

  • на шпонках
  • с коренным шипом

Самым простым и в то же время быстрым вариантом соединения бревна является соединение встык. Прочность такого соединения угла очень сильно зависит от мастерства плотника. Кроме того, здесь необходимо наличие достаточно ровной поверхности.

При шпоночном типе для прочности угла, как правило, применяют клин, изготовленный из твердых пород. Шпонка помогает предотвратить движение стыков конструкции. Она может быть поперечная, продольная и косая. Естественно, что самой сложной является установка косой шпонки, но она также является и самой прочной. Одним из видов шпоночного соединения является знаменитый «ласточкин хвост».

Т-образные

  • в  обло с замочным пазом
  •  в чашку
  • симметричным трапециевидным шипом
  • прямоугольным трапециевидным шипом
  • соединение прямым пазом

Теплый угол

Отдельно вынесем «Теплый угол». Его принято считать очень эффективным и теплоемким. При таком соединении в одном из брусьев выпиливают паз, в то время, как на другом вырубают шип под размер этого паза. В стык принято класть межвенцовый утеплитель, в качестве которого успешно можно использовать растительный войлок. Очень важно, чтобы такое соединение было достаточно плотным, ведь только тогда потери тепла будут минимальными. Часто для улучшения прочности такой конструкции ряды бревен чередуют шипами и пазами, а также забивают в их стык круглую деревянную шпонку.

Смотрите также:

Способы соединение бруса — Stroim-svoi-dom.ru

В прошлой статье мы рассказывали о том, как в сжатые сроки своими руками построить дом из бруса (ссылка). Многим технология такого строительства понравилась благодаря своей простоте, но остались некоторые моменты, о которых нужно рассказать более подробно.

Как вы поняли из названия статьи, речь пойдет о различных способах соединения деревянного бруса в углах, по длине, в узлах примыкания внутренних стен к внешним, о том как сделать такое соединение, чтобы угол был теплым.

Перед началом работ, советуем вам приобрести ручную дисковую пилу и бензопилу. Эти инструменты сильно ускорять и облегчат выпиливание различных соединений. Так же вам понадобятся широкая стамеска, топор и молоток.

Соединение бруса в углах. Утепление угла

Одним из основных элементов брусового дома является угол. Мы приведем несколько способов соединения бруса, а выбирать придется вам в зависимости от ваших навыков и терпения. Так же покажем вам как сделать угол теплым.

Соединение бруса с коренным шипом с утеплением угла

Одно из наиболее популярных и надежных угловых креплений. Для того, чтобы сделать это угловое соединение теплым, есть небольшая хитрость. Нужно паз сделать меньше чем шип на 0,5 см. Таким образом между брусьями образуется такая же щель, которую впоследствии конопатят используя льноватин или войлок. После такой операции угол становится значительно теплее, а холодный воздух не будет свободно проходит сквозь щели.

Многие зададутся вопросом «Для чего так делать?». Ответ на вопрос достаточно прост. Все дело в том, что идеально подогнать брус друг к другу практически невозможно. Даже если у вас это получится, щели появятся в дальнейшем, потому что дерево, как говорят, дышит. Соответственно щели периодически будут меняться в размере, то исчезнут, то вновь станут заметными.  Таким образом, заложенный в эти щели мягкий утеплитель, типа войлока или льноватина, будет заполнять эти щели и угол будет оставаться постоянно теплы в любое время года.

На чертеже расстояние под теплый угол не оставлено, потому что не всегда бывает необходимость в таком утеплении.

Со шпонкой

Немного отличается от предыдущего своей конструкцией. В этом случае вместо того, чтобы выпиливать шип, напротив делают углубление для шпонки. Для создания теплого угла, ширина углубления и шпонки должны отличатся на 0,5 см. Как и в предыдущем случает образовавшуюся щель заделывают войлоком или льноватином.

Соединение бруса в полдерева

Самое простое угловое соединение бруса, с которым легко справится любой. Обладает малой надежностью, потому требует дополнительного усиления, в качестве которого можно использовать гвозди, саморезы, скобы, нагели в зависимости от ситуации.

Является холодным и легко продуваемым. Для создания теплого угла нужно немного дополнить конструкцию. Для этого используют вставные шпонки, которые делают на 0,5 см больше чем ширина паза. Как и в соединение с коренным шипом образуется щель, которую утепляют.

В полулапу

Это продвинутый вариант предыдущего крепления. Как видно на чертеже, один из брусьев делают с небольшим наклоном. Чтобы не загромождать чертеж, мы не стали показывать соединение с использованием нагеля и шпонки

Врубка одиночным зубом

Достаточно надежное скрепление бруса. При хорошей подгонки не требует дополнительного крепежа.

Мы привели вам наиболее простые и часто используемые варианты. Существуют и другие виды соединения бруса, более сложные, применение которых сильно замедлит строительство.

Соединение бруса по длине

Иногда возникает необходимость в сращивании нескольких частей бруса и соединение их по длине. Несколько различных способов можно увидеть ниже.

С коренным шипом

Простое скрепление плохо переносящее нагрузки на растяжение. Усилить его нельзя, так что используйте его для внутренних стен или в местах не подверженных высоким нагрузкам.

Соединение по длине со шпонкой

Похож на предыдущий вариант, но без коренного шипа. Довольно слабое скрепление

В полдерева

Популярный вариант соединения, который достаточно просто сделать. Плюсом является то, что его можно усилить используя болты, саморезы, гвозди, нагели.

Скрепление прямым и косым накладным замком

Одно из наиболее надежных соединений, которое использую в ответственных местах, например во внешних несущих стенах. Отлично переносит нагрузки на растяжение и сжатие. Для изготовления требуется опыт.

Т-образные скрепления бруса

Обычно такое крепление используют в местах примыкания внутренних стен к внешним

Со шпонкой

Одно из простых креплений бруса между собой. Считается наиболее слабым.

Т-образное соединение с коренным шипом

В отличие от предыдущего, это очень надежное и прочное соединение. Благодаря коренным шипам уменьшается продуваемость и вместе с тем получается прочная сцепка. Считается довольно теплым.

Соединение «ласточкин хвост» или открытым сковорднем

Популярный вариант получивший в народе красивое название «ласточкин хвост». Одно из наиболее крепких, надежных и теплых. Есть несколько вариантов его исполнения. Мы покажем наиболее простой.

Закрытый полусковородень

Достаточно сложный вариант стыковки, требующий определенных навыков. Вариант немного похож на предыдущий, но примыкающий брус не проходит на сквозь, а остается внутри, вследствие чего получается теплое, надежное и непродуваемое соединение.

Надеемся этих способов стыковки деревянного бруса вам будет достаточно. Существуют множество других вариаций на эту тему. В каких-то стыках добавляются дополнительный зуб или делаются пропилы достаточно сложной формы. Все это сильно затормаживает строительство.

Некоторые соединения можно усилить используя крепеж, для каких-то этот вариант не подойдет.

Так же нужно учитывать для каких строений и в каких узлах будет использоваться то или иное соединение. Например, при строительстве сарая, совсем не обязательно делать сложное соединение с коренным шипом. Для этого вполне подойдет соединение в полдерева.

Дом без гвоздей: строительство каркасного дома

Каркасный дом — это массовый праздник дерева. Высокие столбы вырастают из пола и соединяются над головой парящей сетью балок, стропил и распорок, соединенных с точностью перчаток. И вся конструкция, которая может прослужить веками, остается очевидным свидетельством мастерства мастера. Но когда Дон Джексон и его жена Нита построили дом в Брэдфорде, штат Нью-Хэмпшир, где они жили с 2003 года, характерные открытые пространства этого стиля были главной достопримечательностью.«В нашем старом доме вы проходили через двери из комнаты в комнату. В деревянном каркасе она просто открыта», — говорит Джексон. «Когда вы входите с крыльца, вы смотрите прямо на высоту 26 футов. Это все равно, что переносить простор снаружи в помещение».

Сегодня строительство с деревянным каркасом, как и проект в Ладлоу, штат Вирджиния, показанный на этих страницах, является относительно высококлассным вариантом. Это позволяет строителям создавать что-то более отличительное, чем обычный каркас платформы из 2х4 и других пиломатериалов.Но деревянный каркас существовал на протяжении тысячелетий как основной инженерный метод. «Тысячи лет назад люди в Китае использовали каменные инструменты для изготовления балок и прогонов, а также для вырубки шипов и пазов», — говорит Джон С. Миллер, давний специалист по деревянным каркасам и операционный руководитель компании Cascade Joinery, фирма в Беллингеме, Вашингтон, которая проектирует и строит дома с деревянным каркасом. Самые старые деревянные постройки в мире, найденные на территории буддийского храма Хорю в Японии седьмого века, были построены с использованием техники деревянного каркаса.

В США деревянные каркасы были обычным явлением до конца 1800-х годов. Затем промышленные инновации и потребность в обеспечении жильем растущего населения помогли отодвинуть этот способ строительства в сторону. Лесопилки начали производить габаритные пиломатериалы, которые было намного легче транспортировать, резать и монтировать, чем большие столбы и балки. Плотники обнаружили, что они могут использовать дешевые фабричные гвозди для сборки этих «палочек» в конструкции, в которых стены — а не тяжелый каркас — выдерживают вес здания.Эта техника, известная как изготовление шаров, требовала гораздо меньше навыков и времени, чем работа с огромной древесиной.

Хотя деревянное каркасное строительство остается доминирующим методом жилищного строительства в Соединенных Штатах, в 1970-х годах оно начало возвращаться. «Людей привлекло качество изготовления деревянных каркасов ручной работы, — говорит Марти Биркенкамп, менеджер по дизайну мичиганской компании Riverbend Timber Framing. Компания, которая с 1979 года построила около 3000 деревянных каркасных домов, является одной из нескольких сотен фирм в Штатах, которые проектируют и строят эти дома.

Разница между сегодняшним деревянным каркасом и тем, как это было сделано 30 лет назад, заключается в автоматизированном проектировании (САПР) и производстве с числовым программным управлением (ЧПУ). Эти инструменты позволяют строителям быстро создавать проекты и переходить к производству. Один из строителей, Тедд Бенсон из Bensonwood Homes, пошел дальше, создав библиотеку компонентов из сотен предварительно спроектированных элементов, позволяющую домовладельцам получить почти индивидуальный дизайн.

В Bensonwood, как и у большинства конкурентов фирмы, весь каркас дома вырезается на заводе.Самая популярная древесина — пихта Дугласа, но строители также используют ель ситкинскую и другие породы дерева. Детали собираются, чтобы убедиться, что все подходит, затем разделяются и отправляются на дом вместе со структурными изоляционными панелями (SIP), которые образуют стены.

Как только детали прибывают, типичный дом взрывается молниеносно, часто всего за несколько дней. Но деревянный каркас обычно стоит больше, чем каркас из палки: цены варьируются от 150 до 325 долларов за квадратный фут — или не менее 375000 долларов за 2500 кв.-фт. жилой дом.

Для растущего числа домовладельцев добавленная цена того стоит. «Это недешево», — говорит Джефф Чампгана, переехавший в свой дом с деревянным каркасом в Угольной долине, штат Иллинойс, в июне прошлого года. «Но деревянным каркасам присуща сила и красота, если вы находите красоту в столярных изделиях и в том, как соединены их компоненты. Это не только стиль жизни, но и ремесло. И я это ценю».

Шаг 1: Анатомия деревянной рамы

Отличие деревянного каркаса от массивных деревянных элементов, соединенных в подобный собору каркас, не требующий внутренних несущих стен.Поперечины, пластины и прогоны связывают стойки и стропила вместе, а диагональные наколенники добавляют жесткости. Конструкционные изолированные панели заводского изготовления (СИП) — это крыша, стены, изоляция и оконные рамы — все в одном.

Шаг 2: Завод

На заводе Bensonwood Homes, компании по производству деревянных каркасов в Уолполе, штат Нью-Хэмпшир, сборочная линия столбов и балок ожидает окончательной детали перед отправкой и сборкой на месте. Несмотря на то, что каждая деталь вырезается по точному размеру, а стыки формируются на станке с числовым программным управлением (ЧПУ), с некоторыми вещами легче справиться старомодным способом — с помощью молотка и долота.

Шаг 3: Завод

Такие детали, как заостренные фаски и фаски, подчеркивают созданный вручную вид современного деревянного каркасного дома.

Шаг 4: Сайт вакансий

Рабочие собирают каркас из заводских бревен на месте. Врезные и шиповые соединения фиксируются деревянными колышками традиционным способом — просверливанием отверстий и забиванием колышков — но с использованием совершенно современных инструментов: сверхмощной электродрели и глухого молотка.При точной обработке получаются соединения с точностью до 132 дюймов, которые обычно скользят вместе с легким постукиванием. При необходимости более крупные куски стягиваются с помощью храпового съемника, обычно называемого сопутствующим.

Шаг 5: рама

В прошлом поднятие сараев было общественным мероприятием — в основном потому, что для подъема тяжелых рам, также называемых наклонными, с монтажного цеха, требовалось много людей или многих животных. Сегодня гидравлический кран поднимает каждую раму, а рабочие аккуратно устанавливают конструкцию на место.

Шаг 6: рама

«Сегодня мы можем собрать 40 или 50 сборных узлов на строительной площадке вместо 40 000 или 50 000 отдельных частей. Это не только проще, но и намного безопаснее», — говорит Тедд Бенсон, президент Bensonwood Homes. Точные шипы фиксируются на месте, когда они входят в пазы, просверленные в горизонтальных пластинах.

Шаг 7: Крыша

Крыши большего размера с деревянным каркасом состоят из стропил, каждая из которых поднимается на место и вставляется в пазы в плитах.В некоторых случаях широко расставленные стропила соединяют горизонтальными прогонами. В этом доме команда Bensonwood соединяет сборные элементы крыши на земле, а затем вызывает кран, чтобы поднять сборку на место. Паз в потолочной пластине (внизу) скользит по горизонтальному язычку стойки. Когда рама стянута, соединительная планка надежно входит в корпус стойки.

Шаг 8: Дом без гвоздей: строительство деревянного каркасного дома — стр. 9

Давным-давно строители закладывали между бревнами брус, чтобы удерживать внутреннюю обшивку и штукатурку, а также внешнюю облицовку, например, вагонку.Сегодня они используют структурные изолированные панели (SIP) толщиной до 612 дюймов со значением R от 3,7 до 7 на дюйм. Каждая панель имеет пенопластовую основу и внутреннюю и внешнюю поверхность.

Шаг 9: Завершенный дом из деревянного каркаса

В отличие от обычных шпилек и балок, конструкция деревянного каркаса является скульптурным элементом интерьера.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Какие виды столярных изделий для деревянных домов?

Птичий пасть Сложный разрез, сделанный в хвостовой части или внизу стропила, который позволяет дереву выходить за верхнюю пластину стены и за нее, обеспечивая большую опорную и крепежную поверхность.

стык

Одно из наименее сложных соединений, в котором ответные части имеют квадратную форму и просто стыкуются друг с другом.Поскольку это соединение имеет небольшую внутреннюю прочность и зависит от силы тяжести или крепежа, чтобы оставаться на месте, он обычно ограничивается пересечениями, которые не подвержены движению или сильным противодействующим силам, например, там, где деревянные стойки опираются на горизонтальные балки.

См. Также Деревянный каркас 101: Что такое деревянный каркасный дом?

ласточкин хвост

Часто используемый сустав, который включает веерообразный бивень или шип, который входит в прорезь кармана аналогичной формы и сцепляется с ней.Клиновидная форма этого чрезвычайно прочного соединения предотвращает смещение или расслоение соединенных друг с другом бревен.

Круг

Соединение, в котором концы двух бревен обрезаются под одинаковыми углами и просто накладываются друг на друга или «внахлест», а затем скрепляются друг с другом. Поскольку направление волокон древесины сопрягаемых деталей является параллельным, эти стыки легко скрыть и часто незаметны. Соединения внахлест обычно используются для удлинения или удлинения бруса на длинных горизонтальных участках.

Врезной и шип

Часто используемый стык в деревянных каркасах, он включает в себя охватываемый конец (шип), нарезанный на конце одного бруса, который входит в квадратный вырез, соответствующий гнезду (паз). Как и многие соединения деревянного каркаса, он часто фиксируется на месте с помощью дюбелей из твердой древесины или колышков, называемых стволами («гвозди для дерева»).

Карманный вырез

Подобно пазу, эта совместная емкость обычно «открыта» в двух измерениях; вырезанный на боковой или верхней поверхности древесины, он предназначен для получения шипа или бивня идентичной формы, сформированного на конце сопрягаемой древесины.

Сиденье для стропил со ступенчатым перекрытием

Улучшенный тип соединения «птичий рот» и перекрытия, он обычно включает дополнительные разрезы в стропиле и пластине, чтобы противостоять толчкам вниз и наружу, а также движениям из стороны в сторону.

См. Также Что такое деревянный каркас?

Плечо

Вырез, вырезанный на поверхности стыка; эта дополнительная грань увеличивает несущую способность балки за счет передачи направленной вниз силы непосредственно на стойку, в то время как шип сустава сопротивляется боковой нагрузке или растяжению.

Язык и вилка

Специализированное соединение, часто используемое для соединения верхних концов стропил, которые встречаются, образуя пик или фронтон. Один конец бруса разрезается в виде открытой U-образной формы (вилка), а единственный язычок, образованный на пересекающейся древесине, плотно входит в пространство между концами вилки.

Это не так сложно, как кажется

Эта партия бревен прибыла на строительную площадку недалеко от моего дома, уже готовая для сборки в каркас. Его разработала компания, которая производит и продает деревянные каркасы в Северной Америке.

ОБНОВЛЕНО 23 апреля 2020 г. + видео ниже: Я живу в Канаде, и в моей стране, вероятно, растет больше больших деревьев, чем в любой другой стране мира. Дело в том, что вы никогда не узнаете этого, посмотрев на большинство наших домов. Несмотря на то, что в канадском жилищном строительстве почти всегда используется древесина, ее обычно распиливают на скучные, однородные доски толщиной 1 1/2 дюйма, склеивают вместе, не задумываясь о внешнем виде, а затем прячут под гипсокартоном. Это очень плохо, потому что реальность такова, что никогда не было так просто использовать большие, величественные, видимые породы древесины при ремонте и строительстве новых домов.Вот почему я хочу познакомить вас с несколькими инновационными техническими деталями, которые позволяют использовать видимую древесину в большинстве домов. Чтобы понять логику этих подходов, вам сначала нужно понять, почему древесина так редко используется в домах и коттеджах.

Пиломатериалы большие, тяжелые и их труднее достать, чем обычные пиломатериалы. Людей, умеющих искусно распиливать и соединять древесину традиционными способами, найти еще труднее, чем саму древесину. Подобные физические проблемы и трудовые реалии всегда были частью строительства из дерева, просто мы обходили их более современными и менее элегантными методами.Как правило, стандартные пиломатериалы фрезеруются на доски толщиной 1 1/2 дюйма грузовиком, а затем соединяются вместе с помощью гвоздей с помощью целых армий рабочих, оплачиваемых поштучно. Это делает дома более доступными, но при этом подавляет то величие и величие, которые могут вызвать только большие открытые бревна.

За последние 30 лет я использовал различные нетрадиционные методы для использования строительных деревянных конструкций в своих проектах по ремонту и строительству дома. Вот три, которые мне особенно нравятся.

Дома с деревянным каркасом: гибридный подход

Это фото было сделано в 1989 году, когда мы с женой строили наш гибридный дом из деревянных каркасов.Наружные стены 2 × 6, с видимыми столбами и балками внутри.

Традиционные дома с деревянным каркасом строятся и сегодня, как и всегда, из больших деревянных конструкций, соединенных вместе без металлических креплений, а затем поднимаемых в вертикальное положение, образуя стены и крыши. Это действительно красивая вещь, но для большинства людей она недоступна в финансовом отношении. Один из способов снизить стоимость и сложность этого процесса, сохранив при этом большую часть потрясающего внутреннего внешнего вида традиционного деревянного каркаса, заключается в сочетании современных внешних стен каркаса с деревянными каркасами и балок, поднятых по одному, где бы они ни были видны. в законченной конструкции.

Хотя такой подход может оскорбить пуристов, он делает более доступным и практичным для обычных людей использование настоящей древесины в повседневной жизни. Традиционные методы деревянных столярных изделий, такие как паз и шипы, ласточкин хвост, подпускные коленные распорки и видимые потолочные балки, все еще возможны и практичны с этим гибридным подходом, в то время как усилия по подъему компонентов значительно сокращаются, поскольку балки поднимаются на одну высоту. по одному, а не сразу целиком.Мой любимый путеводитель по деревянному каркасу — «Строительство деревянного каркасного дома: возрождение забытого ремесла» Тедда Бенсона. Он охватывает все, что вам нужно знать о старомодных столярных изделиях. Что касается того, как ваши традиционные деревянные балки и стойки взаимодействуют с современными каркасными стенами, это включает в себя пару простых приемов.

Основное инженерное различие между каркасными стенами и деревянным каркасом связано с распределением нагрузок. Стены каркасного профиля распределяют нагрузки по длине намного более равномерно, чем большие точечные нагрузки, характерные для деревянных балок. Чтобы учесть этот факт, вам необходимо создать композитные стойки внутри стен с каркасом, где бы они ни поддерживали балки наверху. Если основная балка 8 × 10 соединяется с внешней стеной, например, соедините вместе четыре или пять стоек 2 × 6 вертикально внутри каркаса стены, непосредственно под балкой, чтобы создать своего рода композитный столб. Балки меньшего размера, такие как 6x8s с интервалом 24 дюйма по центру, чтобы заменить обычные балки перекрытия, могут опираться непосредственно на двойную верхнюю пластину каркасной стены.В любом случае, я использую шипы диаметром 8, 10 и 12 дюймов, чтобы прикрепить бруски к лежащим под ними каркасным стеновым конструкциям. Просверлите отверстия в балках, чтобы шипы проходили прямо. Сами соединения бруса выполняются традиционными столярными методами.

Дома из деревянного каркаса: сборные балки

В этом нестандартном летнем доме неподалеку есть много открытых деревянных и деревянных деталей, хотя в основном это не деревянный каркас.

Иногда даже вес, связанный с перемещением и поднятием массивных бревен по отдельности, является проблемой, и иногда, как эти сборные бревна, имеет смысл. Они сделаны из обычных строительных досок 2 × 8, 2 × 10 и 2 × 12, скрепленных вместе болтами, но пусть это простое описание не вводит вас в заблуждение. Сборные балки обеспечивают удивительно красивый результат при тщательной шлифовке, фрезеровке и скреплении болтами. Этот подход хорошо работает как в закрытых помещениях, так и на открытом воздухе. Строительные балки также с меньшей вероятностью воспламенит вашего строительного инспектора. Скрытые версии застроенных балок являются обычной частью современного жилищного строительства, поэтому у вашего инспектора есть диаграммы для допустимого пролета, ширины балки и толщины балки.

Тот факт, что вы используете составные балки в открытом приложении, не имеет никакого технического значения, хотя есть шаги, которые нужно выполнить, если вы хотите, чтобы составные балки хорошо выглядели, когда вы закончите. Если вы скрепите вместе три или четыре 2×10, результат будет выглядеть примерно как три или четыре 2×10. Уродливый. Это не потрясающе, но для вас так не должно быть. Три простых шага имеют решающее значение.

Мой любимый подход начинается с небольшой фаски под углом 45 ° в небольшом фрезерном станке для ламината для фрезерования угловых кромок в местах, где доски встречаются друг с другом при их скреплении болтами. Помимо великолепного внешнего вида, скошенные кромки скрывают небольшие, но неизбежные несоответствия, которые возникают между досками, когда они соединяются болтами. Наружные края композитных балок также лучше всего выглядят фрезерованными с гораздо большей фаской, при этом профиль останавливается на несколько дюймов до того, как край балки соприкасается с прилегающими поверхностями. Вы найдете деревянные ручные винты наиболее полезными для выравнивания нескольких досок, когда вы маркируете, сверляете и скрепляете их вместе.

Обратите внимание на V-образный желоб в верхней части балки ендовы, поддерживающий эти кровельные панели SIP.Эта форма желоба образована разными слоями 2 × 10 с угловыми надрезами на каждой отдельной части.

Хотя вы можете использовать гвозди или винты для плотного удержания слоев сборной балки, болты с квадратным подголовком диаметром 1/2 дюйма, плоские шайбы и гайки намного лучше по трем причинам. Во-первых, они позволяют стягивать слои дерева вместе и удерживать их с большой силой. Также неплохо смотрятся выпуклые головки кареточных болтов. И если ваша композитная балка будет прожить свою жизнь в отапливаемом помещении, болты также позволяют добавить больше напряжения, когда слои древесины неизбежно сжимаются.

Есть еще одна ситуация, когда сборные балки действительно сияют. В тех случаях, когда вам нужна балка для поддержки ендовы крыши, метод застройки ничем не уступит. Многослойная конструкция позволяет распиливать углы с уклоном внутрь на верхних краях досок до того, как слои соединятся. Это создает идеальную желобообразную форму, необходимую вдоль верхней части балки для правильной поддержки обшивки крыши. Это еще более важно, когда вы строите крышу из структурных изолированных панелей из-за более высоких точечных нагрузок.

Дома с деревянным каркасом: металлическая фурнитура помогает

Подготовка замковых соединений — самая сложная часть работ по возведению деревянного каркаса, поэтому была изобретена металлическая соединительная фурнитура. Помимо типичных соединителей пластинчатого типа с болтовым соединением, существует также металлическая фурнитура для невидимого скрепления опор и балок. Timberlinx (877.900.3111) — канадская фирма, которая предлагает уникальный ассортимент скрытых деревянных креплений, для которых не требуется ничего, кроме точно просверленных отверстий диаметром 1 1/8 дюйма.Специальное приспособление позволяет легко просверлить эти отверстия под квадрат. Система работает с традиционными балками из массивной древесины, а также с современными клееными брусками или микроламбами.

Такой вид столярных изделий из листовой стали значительно упрощает строительство деревянного каркаса.

Другой вариант — изготовленные на заказ металлические кронштейны. Из гофрированного картона и термоклея изготовьте полноразмерную модель кронштейна, затем передайте ее в сварочный цех для сборки из низкоуглеродистой стали.

Если у вас есть доступ к древесине в том месте, где вы живете, ваш дом может отражать наследие мастерства и доступность древесины — наследие, которым пользуется не каждый во всем мире.Видимая древесина подходит не каждому зданию и не каждому владельцу. Тем не менее, если вы когда-либо испытывали влечение к большим бревнам, знайте наверняка, что привнести их в свою жизнь проще, чем вы могли себе представить.

Дома с деревянным каркасом: сборный вариант

Несколько поставщиков по всему миру предлагают пакеты деревянных каркасов, изготовленных по индивидуальному заказу, в соответствии с вашим индивидуальным дизайном. Это вариант, который устраняет необходимость в квалифицированной рабочей силе на месте, хотя вам по-прежнему нужна сильная, крепкая бригада для сборки деталей.Стыки фрезеруются на больших станках в заводских условиях, при этом пронумерованные бруски готовы к сборке по прибытии.

Дома из деревянного каркаса: работа с соком

Большинство деревянных каркасов изготавливаются из древесины хвойных пород, а это означает, что сочащийся сок может появляться — и продолжать появляться — вокруг сучков. Это особенно актуально, если вы работаете с елью для наружных работ. Хотя нет ничего, что могло бы надежно остановить поток сока из определенного узла, есть способы периодически счищать его.Шпатель идеально подходит для соскабливания затвердевшего сока, а скипидар — идеальный растворитель для удаления всего, что осталось. У вас будет гораздо больше результатов, если вы дадите свежему соку немного затвердеть. Так будет проще, даже если вы используете скипидар. Удивительно, как долго илистая еловая древесина может продолжать сочиться. Я видел, как они это делали годами.

Многократные пропилы — это часть первого шага вырубки в древесине. Выбейте древесные отходы, и у вас останется четкая выемка для столярных работ.

Проекты на открытом воздухе позволяют получить опыт работы с древесиной с минимальным риском, где точность не так важна, как при работе с внутренними конструкциями. Одной из наиболее распространенных операций при наружных работах по дереву является соединение внахлест. Выемки прорезаются наполовину по толщине соединяющихся друг с другом деревянных кусков, что позволяет им равномерно перекрывать друг друга, образуя прочное соединение под углом 90 °. Многократные пропилы ручной циркулярной пилой определяют ширину и глубину каждого нахлеста, а также позволяют легко выбивать древесные отходы из области стыка с помощью молотка и зубила.

Нажмите ниже, чтобы посмотреть мой видео-тур по простым деталям деревянного каркаса, которые вы можете применить к проектам наружного строительства, которые вы, возможно, запланировали для своего дома. Думаю, вам понравится это видео.

Все о деревянных каркасах: история, характеристики, столярные изделия

В то время как материалы, используемые для строительства зданий, очень разнообразны — кирпич, солома, камень и другие, — один строительный материал выделяется по популярности среди всех остальных: дерево.

«Ранние люди жили под деревьями.Когда эти деревья упали, они укрылись под упавшими деревьями », — объясняет профессиональный строитель и мастер Джордан Смит. «И вскоре они поняли: знаете что? Мы можем сложить их, чтобы сделать стены, или мы можем прислонить их друг к другу ».

С тех самых скромных времен доминировало деревянное строительство, известное как деревянный каркас. Храм Хорюдзи в Наре, Япония, построенный около 600 г. н. Э., Является старейшим в мире деревянным зданием, построенным с использованием метода деревянного каркаса.

«Для всех, кому важна долговечность древесины. у нас есть здания, которым 1400 лет, которым до сих пор стоит ». — Джордан Смит

До конца XIX века почти все деревянные постройки Европы и Северной Америки, за исключением некоторых бревенчатых домиков и более скромных лачуг, строились методом деревянного каркаса.

В начале 20 века желание строить дома быстрее и с меньшими затратами привело к исчезновению деревянных каркасов и их замене каркасными домами с баллонами и платформами.Однако в последнее время красота, присущая этим традиционным деревянным каркасным конструкциям, способствовала возрождению интереса к ним.

Что такое деревянный каркас?

Деревянный каркас — это форма архитектуры, в которой тяжелая древесина обеспечивает структурную поддержку и удерживается вместе с деревянными столярными изделиями.

Характеристики деревянного каркаса

Хотя здания с деревянным каркасом могут принимать самые разные формы, от скандинавских деревянных церквей и китайских пагод до более скромных домов, построенных европейскими поселенцами из первоначальных 13 колоний, у них есть несколько общих черт, которые пересекают океаны и века.

  1. Балки и другие опоры представляют собой большие деревянные части с вырезанными на концах секциями, позволяющими собирать различные элементы каркаса стены, как головоломку. (Это контрастирует со стандартизированными пиломатериалами или пиломатериалами габаритных размеров, используемыми в конструкциях с легким каркасом.) Для строителей поиск древесины для конструкции деревянного каркаса может потребовать обращения к местной лесопилке или даже к лесопромышленнику.
  2. В отличие от гвоздей, используемых для крепления элементов деревянных конструкций более современными методами, такими как баллон и каркас платформы, конструктивные элементы деревянного каркасного дома крепятся деревянными колышками и резными столярными изделиями.
  3. Учитывая прочность конструкции деревянного каркаса, нет необходимости во внутренних несущих стенах — это позволило баронам 14 века (и современным домовладельцам) создавать свои открытые большие залы.

Деревянный каркас и конструкция из балок

«Стойка-балка» похожа на деревянную раму, в ней также используются тяжелые бревна для опоры конструкции, но вместо деревянных колышков используются столярные изделия из металла.

Деревянный каркас и фахверк

В фахверковом каркасе деревянные опоры видны, но области между ними заполнены штукатуркой, каменной кладкой или другим материалом, используемым в качестве внешней облицовки.Фахверковые дома чаще всего ассоциируются с Германией, но также встречаются по всей Европе и в некоторых частях Северной Америки.

Узнайте все о свойствах древесины и о том, как древесина используется в строительстве, на курсе MT Copeland по древесным материалам. Курс, проводимый профессиональным строителем Джорданом Смитом, охватывает самые разные темы — от двутавровых балок до прочности на сдвиг.

Виды столярных изделий

Одним из отличительных элементов деревянного каркаса является использование резных деревянных швов вместо металлических гвоздей.Некоторые из наиболее распространенных видов столярных изделий включают:

  • Врезка и шип. «Язык» или шип, вырезанный на конце одного бруса, скользит в «рот» или паз — квадратное отверстие, вырезанное в перпендикулярном брусе. Этот тип соединения является одним из самых прочных и требует более высоких столярных навыков, чем другие.
  • Наколенник. Используя преимущество треугольников в строительстве, коленный сустав состоит из двух опор, простирающихся от вертикальной опоры до горизонтальной балки.
  • Соединения внахлест. Существует множество соединений внахлестку, при которых на конце одной балки делается паз, который перекрывает соседнюю балку. Эти места встречи обычно закрепляются деревянными колышками или дюбелями.
  • Язык и вилка. Шпунт, выходящий из одного бруса, скользит в зазор между двумя деревянными зубцами на конце другого бруса. Тогда он тоже будет закреплен колышками. Этот тип соединения обычно встречается в деревянных стропилах в Америке.

Учитывая, что деревянные каркасы использовались на протяжении тысячелетий и по всему миру, список различных соединений можно продолжить на страницах. Канадские, финские, немецкие, корейские, японские и другие строители придумывали свои собственные вариации, передаваемые из поколения в поколение.

Современная конструкция деревянного каркаса, альтернативная деревянному каркасу

Самая распространенная альтернатива деревянному каркасу в деревянных зданиях — это легкие каркасные конструкции.Вместо больших и уникальных кусков древесины, занимающих значительные пространства, в конструкции легкого каркаса используются меньшие, более легкие и стандартизированные куски размерной древесины, расположенные близко друг к другу, чтобы обеспечить структурную поддержку.

Обрамление воздушного шара

Так называемая конструкция баллона стала популярной в 19 веке, когда пиломатериалы заменили древесину в большинстве деревянных конструкций. Этот метод предполагает использование длинных вертикальных стоек 2х4 в качестве шпилек (до 30 футов в длину), которые простираются от подоконника наверху фундамента до крыши и крепятся гвоздями, а не колышками.Деревянные опоры прибиваются вместе, вместо того, чтобы использовать стыки деревянного каркаса. Название воздушного шара изначально было шутливым оскорблением, предсказывая, что быстро возведенные стены из легких бревен улетят прочь при сильном ветре. (Они этого не сделали.)

Каркас воздушного шара имел множество преимуществ, и многие американские дома XIX — начала XX века были построены с использованием этого метода. Однако его наиболее существенный недостаток заключается в том, что он подходит только для каркасных домов до двух этажей. Было бы трудно найти достаточно длинные пиломатериалы для трехэтажного дома, и даже если бы их можно было найти, дом был бы конструктивно несостоятельным с такими высокими вертикальными опорами.

Обрамление платформы

Самым распространенным способом обрамления в современном жилом строительстве является платформенное обрамление, при котором каждый этаж обрамляется поверх предыдущего. Строители возводят одноэтажные платформы из каркасов, как правило, восьми или девяти футов высотой, опирающихся на черный пол — платформу. Затем каждая история обрамляется поверх другой, а крыша опирается на конструкцию.

Деревянный каркас сегодня

От многовековых монастырей в Тибете до фахверковых зданий Германии — деревянные каркасы использовались для создания некоторых из самых известных и красивых достопримечательностей мира.Однако деревянный каркас представляет не только исторический интерес. В последние годы строительство деревянных каркасов возродилось в США и других странах. Архитекторы и домовладельцы оценили его надежность, энергоэффективность и эстетическую привлекательность, а строительные нормы и правила обновляются, чтобы признать актуальность этого метода строительства в настоящее время.

В новых деревянных домах сочетаются вековые столярные навыки с последними достижениями в области технологий. Там, где строители 18-го века могли заполнить промежутки между деревянными опорами засыпкой из глины и соломы, сегодня строители выбирают современные структурные изолированные панели (SIP).Сочетание проверенных временем и инновационных строительных технологий также характеризует новые проекты «массового деревянного строительства», которые достигают высоты до 18 этажей, причем древесина и изделия из дерева обеспечивают структурную поддержку.

MT Copeland предлагает онлайн-классы на основе видео, которые дают вам фундамент в области строительства с использованием реальных приложений. Классы включают профессионально подготовленные видеоролики, преподаваемые практикующими мастерами, и дополнительные загрузки, такие как викторины, чертежи и другие материалы, которые помогут вам овладеть навыками.

основных вопросов и ответов | Гильдия лесорубов

Основы: Что такое деревянный каркас?


Что такое деревянный каркас?

Деревянный каркас — это особый стиль строительства, в котором конструкция обрамляется тяжелыми бревнами вместо более тонких пиломатериалов (например, 2 x 6 дюймов). Деревянный каркас использовался во всем мире до 1900 года, когда спрос на дешевое и быстрое жилье привел к тому, что габаритные пиломатериалы вышли на первый план в строительстве.В 1970-х годах мастер возродил традицию деревянного каркаса в Соединенных Штатах и ​​ввел стиль дизайна в современную эпоху.

Одним из наиболее характерных элементов деревянного каркаса являются уникальные столярные изделия. Тяжелая древесина соединяется с помощью пазов и шипов, а затем фиксируется деревянными колышками.

В чем разница между домами, построенными по размерам, бревенчатыми, столбово-балочными и деревянными?

Построенные из размеров конструкции (иногда называемые палками) обрамлены тонкими размерными бревнами — пиломатериалами заданных размеров, которые легко доступны на лесных складах.

Бревенчатые дома и строения построены из бревен, уложенных горизонтально, образующих стены.

В стоечно-балочных конструкциях стойки поддерживают горизонтальные балки. Они могут быть построены из бревен (круглых) или бруса (фрезерованных до квадратной формы). Столбовые и балочные конструкции иногда изготавливают из дерева, которое скрепляется металлическими скобами.

Деревянный каркас — это специализированная версия деревянных столбов и балок, которые строятся как мебель с использованием деревянных столярных изделий, таких как паз и шип, которые удерживаются деревянными колышками.

По мере того, как дизайн становится более сложным, а требования к кодексу становятся более строгими, различия между некоторыми из этих общих терминов стираются. Например, деревянные рамы могут потребовать специальных соединителей в некоторых соединениях. Эти соединители могут быть спрятаны внутри стыка, а не прикреплены к деревянной поверхности, сохраняя традиционный внешний вид деревянного каркаса и используя нетрадиционные технологии. Кроме того, преобладают гибридные конструкции, в которых деревянный каркас и строение из прутьев используются в строительстве различных частей здания.

Где сейчас в мире практикуется изготовление деревянных каркасов?

Сегодня есть активные сообщества по строительству деревянных каркасов в Австралии, Канаде, Дании, Франции, Германии, Великобритании, США и Японии. Люди из нескольких других стран продолжают заниматься деревянным каркасом в индивидуальном порядке. Программы ученичества существуют во Франции, Германии, Великобритании и США.

Что такое повышение?

При производстве деревянных каркасов все конструкционные материалы для здания подготавливаются заранее — размер, строгание и столярный распил — все в соответствии с рабочими чертежами.Элементы каждого поперечного сечения или изогнутые подвергаются испытательной подгонке; затем, когда все обрезки и испытания завершены, изгибы собираются и поднимаются из горизонтального положения в вертикальное один за другим. По мере подъема каждого изгиба он присоединяется к уже возведенному изгибу (ям) горизонтальными балками. Затем, как правило, поверх каркаса кладется стропила.

Это поднятие может происходить вручную — поднятием руки — для меньших или исторически достоверных рам с использованием пиковых шестов, веревок и силы людей. Стойки для джина и А-образные рамы могут помочь поднять раму.Или краны могут поднимать изгибы и бревна на место. В некоторых выращиваниях используется сочетание различных методов.

Что такое столярные изделия?

Столярные изделия — это то, что связывает древесину вместе в традиционных деревянных каркасах. Концы бревен вырезаны так, чтобы они складывались вместе, как кусочки пазла. Прямо через стык просверливается отверстие диаметром около дюйма и забивается деревянный штифт, чтобы скрепить стык.

Вселенная возможных суставов довольно велика и сложна. Общие соединения включают паз и шип, ласточкин хвост, завязку, шарф и соединение внахлест.Существует множество вариаций и комбинаций этих и других видов столярных изделий.

Что такое SIP?

СИП — это структурная изолированная панель. SIP могут окружать всю деревянную раму, оставляя всю величественную древесину видимой в интерьере и обеспечивая герметичный барьер. SIP состоит из изолирующего пенопласта (пенополистирол или экструдированный полистирол), зажатого между двумя структурными облицовками, обычно ориентированными стружечными плитами. В результате получается чрезвычайно прочная, энергоэффективная и экономичная система здания.

Что такое застроенная стена-заполнение?

Некоторые строители создают собственное заполнение. Типичная система засыпки основывается на пазе или канале, прорезанном во всех сторонах древесины, в которой лежит плоскость стены. На внутренней стороне вставленной цементной плиты или фанерной панели устанавливается легкий каркас для установки деревянных, цементных или гипсокартонных плит для внутренней отделки здания. На легкий каркас можно нанести токарный станок и гипс.

Изоляция может состоять из плиты из твердого пенопласта, прикрепляемой либо снаружи к фанерной панели, либо внутри между цементной плитой и легким каркасом.

Как правило, промежутки между световым каркасом также изолируются спрей-изоляцией, целлюлозой или волоконной изоляцией.


Нажмите на фото для увеличения.

Сравнение деревянных конструкций и балок

Это интерьер дома из столбов и балок / панелей в Караббии-Лугано, Швейцария.Металлические соединители можно увидеть в месте соединения балок. Дом был спроектирован и построен HUF HAUS. ФОТО ПРЕДОСТАВЛЕНО LOTHAR REHERMANN ДЛЯ PREFABULOUS WORLD, ОПУБЛИКОВАНО АБРАМСОМ

Столбы, бревна и деревянный каркас — прекрасные методы строительства, но большинство людей считают их одним и тем же. Хотя они похожи, между ними есть тонкие различия. Оба метода строительства создают самоподдерживающийся каркас, который выдерживает вес дома. Основное отличие двух типов конструкции — способ соединения деталей.

Это дом из столбов и балок / панелей в Караббия-Лугано, Швейцария. Дом был спроектирован и построен HUF HAUS. ФОТО ПРЕДОСТАВЛЕНО LOTHAR REHERMANN ДЛЯ PREFABULOUS WORLD, ОПУБЛИКОВАНО АБРАМСОМ

Деревянные рамы всегда изготавливаются из массива дерева с шиповидным соединением и фиксируются деревянными колышками. В конструкции столбов и балок обычно используются столярные изделия в половину нахлеста со скрытыми застежками и иногда декоративные металлические распорки.

Другое отличие заключается в используемом типе древесины.Столбы и балки могут быть изготовлены из специальной древесины, такой как клееный брус или клееный брус (разновидность конструкционной древесины), и могут иметь металлические соединители. Деревянные каркасы обычно строятся только из цельной древесины, хотя некоторые производители деревянных конструкций теперь также используют клееный брус.

Поскольку каркас выдерживает вес дома при использовании обоих методов, внутренние несущие стены не требуются, что позволяет создавать большие открытые внутренние пространства и высокие потолки. Часто раму оставляют открытой, что придает дому естественную красоту; в некоторых случаях рама скрыта за стенами.Большинство стоек и балок / деревянных каркасов предварительно строятся в защищенной среде, затем маркируются и доставляются на место, где они быстро устанавливаются. Часто древесина, используемая для этих рам, представляет собой переработанную древесину или мертвую древесину. Если в дальнейшем дом будет демонтирован, эти бруски можно будет использовать для будущих построек.

Дом на острове Морриса в Онтарио, Канада, представляет собой деревянный каркасный дом с панельной конструкцией. Он был спроектирован архитектором Джеффом Армстронгом из DAC International и построен Wade & Drerup. ФОТО ФОТО ФОТО ФОТО ПРЕДОСТАВЛЕНО МАТЬЕ ЖИРАР, STUDIO VERSA FOR PREFABULOUS WORLD, ИЗДАНО ABRAMS

Дома с деревянным каркасом часто дороже столбов и балок из-за точности и больших трудозатрат, необходимых для совмещения всех стыков.Они, как правило, изготавливаются очень обученными мастерами и в последнее время с точностью, которая достигается с помощью фрезерного станка с ЧПУ (компьютерное числовое управление).

Часто дома обоих этих типов комплектуются структурными изолированными панелями (СИП) или панельными элементами. Оба метода создают очень эффективную и красивую структуру.

Деревянный каркас и столярные изделия являются центральным элементом этого дома на острове Морриса. ФОТО ПРЕДОСТАВЛЕНО MATHIEU GIRARD, СТУДИЯ VERSA FOR PREFABULOUS WORLD, ИЗДАНА ABRAMS

Yankee Barn Homes построил этот дом из столбов и панелей в Ист-Хэмптоне, штат Нью-Йорк. ФОТО ПРЕДОСТАВЛЕНО YANKEE BARN HOMES FOR PREFABULOUS WORLD, ОПУБЛИКОВАНО АБРАМСОМ

Металлические столярные изделия можно увидеть в этом столбчатом и панельном доме в Ист-Хэмптоне, штат Нью-Йорк. Дизайн интерьера — Джеффри Розен. ФОТО ПРЕДОСТАВЛЕНО YANKEE BARN HOMES FOR PREFABULOUS WORLD, ОПУБЛИКОВАНО АБРАМСОМ

Как построить деревянную раму — Сделай сам

Джини и Дэвид Стайлз, из «Backyard Building»
декабрь 2015

Дэвид и Джини Стайлз — известные строители и авторы 23 книг по проектам деревообработки.В Backyard Building, (The Countryman Press, 2014) пара показывает читателям, как сделать этот участок земли своим. Существует более 20 проектов разной сложности, самый простой из которых требует от новичка всего нескольких часов самоотверженности. Ниже приведены инструкции для одного из любимых проектов: Деревянный каркас.


Традиционный деревянный каркас прекрасно смотрится, он очень прочный и долговечный. Несмотря на то, что требуется время, чтобы сделать паз и шип и закрепить его деревянным колышком (гвоздем), чувство гордости и выполненного долга того стоит.Так веками строились здания плотниками с использованием простых ручных инструментов — в основном пилы, молотка и острого долота.


Многие люди, даже профессионалы, путают деревянный каркас с конструкцией из столбов и балок. В обоих методах используются тяжелые бревна, что и объясняет путаницу между ними. Традиционный деревянный каркас использует труднодоступные врезные и шиповые соединения, закрепленные деревянными колышками (гвоздями), тогда как в столбах и балках часто используются простые соединения внахлест и даже металлические крепежи для скрепления частей вместе.Для заполнения между брусьями использовались различные материалы, такие как плетень и мазня (палки и грязь), кирпичи, штукатурка и солома. Деревянные каркасные конструкции можно отделывать множеством способов, как и современный дом из палки, включая фанеру, обшивку, доску и рейку, черепицу или даже лепнину. Сегодня дома, как правило, строятся из блоков 2 × 4 или 2 × 6 и обшиваются фанерой, чтобы укрепить каркас и предотвратить его раскачивание.

Вот несколько советов, которые упростят работу:

• Используйте обработанную под давлением древесину для подоконников и балок перекрытия, северную сосну для остальных.

• Купите пилу для грубого пропила (мы использовали пилы Bahco Profcut и Superior), чтобы распиливать большие пиломатериалы и нахлестывать стыки. Циркулярную пилу и долото также можно использовать для соединения внахлестку, но может быть сложнее точно контролировать. Лоскутное полотно полезно для отделки (обрезки) шипов и соединений внахлест.

• Используйте калибр для разметки, чтобы найти центр бруса, обозначить шипы и пазы и т. Д. Для повторяющихся стыков сделайте картонный шаблон и используйте кусок дерева размером с шип, чтобы проверить каждую пазу на соответствие.


• С помощью электродрели и сверла диаметром 3/4 дюйма извлеките большую часть отходов из пазов и обработайте зубилом 1-1 / 2 дюйма. Перед сверлением отметьте вокруг паза неглубокими надрезами долота, чтобы края не раскалывались.

• Когда стыки внахлест подоконника будут закончены, отрежьте временные штифты, чтобы удерживать их на месте во время регулировки бруса. Используйте длинный уровень и рамный квадрат, чтобы установить их на место, при необходимости на блоки. Убедитесь, что диагонали равны.

• Временно переверните верхние пластины на выровненных порогах, пока вы изготавливаете и устанавливаете угловые стойки, распорки и шпильки. Таким образом, вам не придется поднимать тяжелые верхние пластины каждый раз, когда вы хотите проверить соединение на соответствие (но вам нужно будет помнить, какая сторона какая, когда она перевернута …).

• Пронумеруйте каждый стык долотом или перманентным маркером во время работы. И никогда не предполагайте, что он подходит — проверьте его, прежде чем пытаться собрать всю раму. Каждое новое соединение затягивает всю конструкцию и оставляет меньше места для ошибки.

• Это здание спроектировано так, чтобы к внешней стороне каркаса были прибиты вертикальные доски обшивки. Если вы собираетесь использовать горизонтальный шип, шпунт или вагонку, добавьте к основным стойкам шпильки 2 × 4, расстояние между которыми составляет 24 дюйма; это позволит вам изолировать шпильки и покрыть их гипсокартоном.

• Нарисуйте планы на бумаге с сеткой 1/4 дюйма; для здания 10 футов на 12 футов используйте два квадрата на фут, а для большего здания — один квадрат на фут. Если вы планируете что-то действительно большое, проконсультируйтесь архитектор или инженер-строитель с опытом работы в сфере деревянного каркаса.Для облегчения доступа рассмотрите возможность размещения двери в самой высокой точке участка.

• На большинстве складов пиломатериалов и в домах благоустройства нет материала, подходящего для деревянного каркаса, но они должны иметь возможность заказать его для вас; Если вы живете в деревне или имеете доступ к лесопилке, вы можете получить древесину значительно дешевле. Северная сосна будет намного легче дуба, если у тебя нет армии помощников.

• Если у вас есть помощники, почему бы не устроить праздник каркаса?

Как построить деревянную раму

Обустройте сарай каменщиком и четырьмя деревянными кольями.Используйте уровень и проверьте диагонали на квадрат.

Обрежьте стыки внахлест на концах балок подоконника 6 × 6, подвергнутых обработке давлением, с помощью пилы для грубого распила древесины. Выложите основание, уровень и квадрат на бетонных блоках.

С помощью зубила для обрамления прорежьте пазы 2 «× 2» в нахлесточных соединениях (помня, что угловые стойки имеют размер 5 «× 5»). Поместите кусок дерева под паз, чтобы он не раскололся, и переверните брус, чтобы закончить пропил с другой стороны.Используйте столярный угольник, чтобы убедиться, что стороны паза прямые.

Используйте пиломатериалы, обработанные под давлением, 4 × 6 для балок пола, помещенные в карманы длиной 2 × 3 дюйма в подоконниках. Сделайте фаску под углом 35 градусов на концах балок, чтобы снизить напряжение при расширении и сжатии древесины.

Обрежьте шипы на каждом конце угловых стоек размером 5 дюймов на 5 дюймов, сделав надрезы немного шире отметки и обрезав их, чтобы они соответствовали пазам. На всех шипах снимите фаски с помощью острого долота или рашпиля, чтобы упростить сборку.

Сделайте соединения внахлест на верхних пластинах и установите их в перевернутом виде на балки порогов, пока вы размечаете, разрезаете и устанавливаете шпильки, распорки и пояса. Раскосы размером 4 дюйма на 4 дюйма должны быть закреплены дубовыми штифтами (гвоздями или «стволами»), проходящими прямо через стойки. Осторожно просверлите отверстия с обеих сторон.

Вырежьте стыки внахлест на вершинах стропил размером 3 дюйма на 5 дюймов и прорежьте выемки в виде «птичьего рта», где они будут опираться на верхние пластины. Отметьте точное место, положив пробные детали на пол.Используйте первое стропило в качестве выкройки для всех остальных. Обрежьте стропила достаточной длины, чтобы отвести дождевую воду, но убедитесь, что для двери достаточно свободного пространства (если она должна открываться наружу). Используйте хвостовики на стыках внахлест и на верхних пластинах.

Как только все встанет на свои места, отметьте и прорежьте соответствующие пазы в пластинах подоконника для шпилек 3 «× 5», затем соберите свою армию помощников, чтобы поднять здание. Одновременная установка подпорок и распорок может быть сложной задачей — вам может быть проще сначала собрать торцевую стенку (или «согнуть») на основании, поднять ее на место и повторить процедуру на другом конце, прежде чем установка двух других стенок и фиксация их всех вместе с последними верхними пластинами.Прибейте изгибы к подоконникам с помощью временных диагональных распорок, пока стены не будут готовы. Соберите стропила и прибейте к пикам временную коньковую доску, пока вы не будете готовы ограждать здание.

Больше из Backyard Building:

• Как построить деревенские ворота
• Как построить классический коттеджный садовый сарай


Перепечатано с разрешения Backyard Building Джини и Дэвидом Стайлзами и опубликовано Countryman Press, 2014.

Добавить комментарий

Ваш адрес email не будет опубликован.
