Организация циркуляции ГВС в доме ИЖС с бойлерами косвенного нагрева

Циркуляция ГВС для системы водоснабжения дома

В первую очередь поясним, почему, для чего

Циркуляцию ГВС в домах организуют:

1. Для исключения ожидания протока остывшей горячей воды, что находится в участке трубы до крана разбора, к примеру, утром пришли умыться и почистить зубы, открываем кран, а вместо горячей воды из него льется несколько литров, или даже десятков литров холодной воды, приходится терпеливо ждать ее протока, пока горячая вода из бойлера дойдет до крана, напрягает, не правда ли?

2. Для подогрева санузла, ванной комнаты в период когда основное отопление уже не работает, в межсезонье и летом, на улице чуть похолодало, в доме поднялась влажность, в санузлах, особенно с северной стороны дома, становится очень некомфортно, полотенца не сохнут, стоят запахи сырости и затхлости, зайти и принять душ становится неприятно, да что говорить, посетить «белого друга» с книжкой в руках (или планшетом), и то уже как то не так, хочется тепла (ну если только планшет при быстрой работе может чуть подогреть Вас теплом от процессора).

3. Для исключения появления «тухлой воды» в подводящих трубопроводах, при перерыве в разборе, что соответственно спасет Вас от всем известной «легионеллы», да и запаха «тухлой воды» при открывании крана больше не появится.

В каких случаях циркуляцию организовать необходимо, а в каких можно обойтись без нее?

Если протяженность от бойлера косвенного нагрева до крана с горячей водой превышает 8-10 метров, при расстоянии 2-3 метра, (если Вы устроили удобную вертикально интегрированную планировку санузлов, кухни, и котельной) можно не делать циркуляцию ГВС, но, тогда рекомендую на замену установить электрические полотенцесушители, дабы всеже было тепло в этих помещениях.

Теперь о плюсах и минусах данной системы

Плюсы мы уже озвучили, тепло внутри помещений санузлов, вода всегда горячая из крана в любое время суток, вода не протухнет в трубе, полотенца можно сушить во время отключенной системы отопления.

Минусы тоже есть, перечислим их, это расход трубы, вентилей и обратных клапанов на протяжку от крайних точек обратно к бойлеру, покупка циркуляционного насоса, потребление электроэнергии на его работу, ремонтные процедуры (замена насоса, вентилей), расход энергии на потерю тепла на трубах и отдача тепла полотецесушителях при нагреве помещений, (тоже немаловажно), но, это плата за комфорт!

Теперь об устройстве системы циркуляции ГВС, как ее можно реализовать, и на каком оборудовании

В общем виде система циркуляции представляет собой трубопроводы с крайних точек подвода ГВС в доме, с возвратом в общий коллектор, через подключенные к ней полотенцесушители, с коллектора циркулирующая горячая вода забирается насосом и направляется в бойлер косвенного нагрева, соотвественно, из бойлера горячая вода снова направляется к точкам разбора по линии подачи горячей воды из бойлера, цикл повторяется, при этом само собой, вода в бойлере постоянно подогревается либо контуром от котла, либо электроподогревом, если циркуляцию мы организуем через электрический бойлер (в котором должен быть либо дополнительный штуцер, либо ввод циркуляции через раздвоенный штуцер на подаче холодной воды в электронагреватель

Организация классической рециркуляции ГВС в доме с бойлером косвенного нагрева

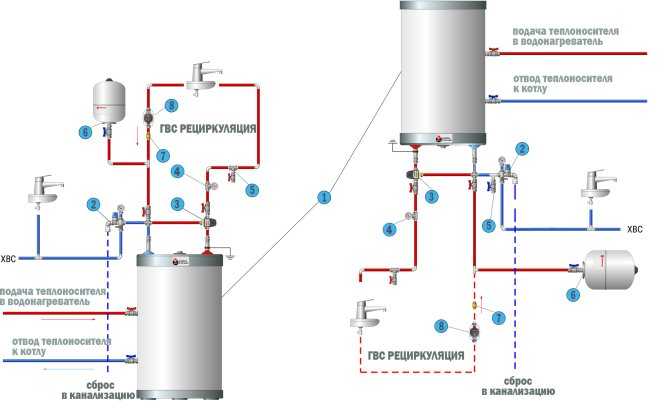

организация циркуляции ГВС в доме

На рисунке выше видна система организации циркуляции ГВС на примере бойлера Дражице (у автора такой бойлер), все предельно просто, труба горячей воды, у водоразборного крана (посредством тройника, либо коллектора) поступает в полотенцесушитель, затем приходит на прием циркулирующему насосу, управление которым можно организовать по таймеру (чтобы не крутил воду круглые сутки и экономил ресурс и энергию), и, с напора насоса, через обратный клапан (чтобы при остановленном насосе, вода в кран не поступала из средней части бойлера), поступает в среднюю часть бойлера, нагревается, и снова уходит к кранам.

Общие тонкости системы, и проблемы что можно столкнуться при ее реализации, при множестве точек водоразбора, необходима балансировка системы, для равномерной циркуляции по всем точкам, и равномерный нагрев во всех полотенцесушителях

Организация рециркуляции ГВС в доме с электронагревателем горячей воды

организация циркуляции ГВС в доме с электронагревателем со штуцером рециркуляции ГВС

На рисунке выше видна система организации циркуляции ГВС на примере накопительного водонагревателя горячей воды, со специальным штуцером для ввода рециркулята, в этом случае тоже все аналогично предыдущему варианту, исключение составляет только то что нагрев воды осуществляется электроэнергией

организация циркуляции ГВС в доме с электронагревателем без щтуцера рециркуляции ГВС

На рисунке выше видна система организации циркуляции ГВС на примере накопительного водонагревателя горячей воды, без специального штуцера для ввода рециркулята, в этом случае тоже все аналогично предыдущему варианту, но возможно для применения обычным, самым распространенным нагревателем, в двух последних случаях установки электронагревателя, нужно учитывать мощность с учетом затрат на отдачу тепла на полотенцесушителях (обычно это ватт 400-500 в среднем) и теплопотери на трубах, что крайне важно, трубы необходимо будет утеплить

• Главная страница

Циркуляционный насос для горячей воды: что нужно знать перед покупкой

Попрощайтесь с ожиданием горячей воды.

Когда вы открываете кран, через какое время появляется горячая вода? Запуск его может привести к пустой трате денег и воды, не говоря уже о времени и терпении.

Одно решение гарантирует, что вам больше никогда не придется мыть руки в холодной воде: рециркуляционный насос для горячей воды. Эти удобные устройства меняют правила игры.

На этой странице

Что такое рециркуляционный насос для горячей воды?

Рециркуляционный насос для горячей воды крепится к водонагревателю. Он обеспечивает циркуляцию горячей воды по трубам, чтобы она всегда была под рукой у крана. Это доступно и не тратит воду.

«Рециркуляционный насос стоит примерно столько же, сколько 25-ваттная лампочка», — говорит Умберто Гриччино, сантехник и консультант HouseGrail.

Многие системы включаются и выключаются автоматически, чтобы поддерживать температуру воды в заданном диапазоне. Другие работают по таймеру. Оба варианта потребляют меньше энергии, чем непрерывно работающая система.

Типы циркуляционных насосов для горячей воды

Существует два основных типа насосов. Требуется дополнительная водопроводная линия для отправки неиспользованной воды обратно в водонагреватель после того, как ее температура упадет ниже установленной. Другой возвращает неиспользованную нагретую воду через существующие трубы холодной воды.

Первый тип лучше всего подходит для нового строительства. Наряду с обычными линиями горячей и холодной воды сантехник устанавливает третью трубу для возврата неиспользованной горячей воды, обычно между водонагревателем и самым дальним прибором. Полная система, подобная этой, дорога и сложна для установки в существующем доме.

Второй тип, называемый системой комфорта, дешевле и намного проще для существующих домов, говорит Гриччино. Неиспользованная нагретая вода возвращается по трубам холодной воды. Поскольку для горячей и холодной воды используются одни и те же трубы, есть один существенный недостаток: для получения холодной воды требуется больше времени. Решить эту проблему может система с датчиком температуры.

Зачем приобретать рециркуляционный насос для горячей воды

По данным Национального совета по защите ресурсов (NRDC), исследования показывают, что «более 10 процентов всей горячей воды, потребляемой для душа в типичном доме на одну семью, тратится впустую в ожидании горячей воды». вода должна прибыть».

Большая часть воды в этих трубах когда-то нагревалась. Без рециркуляционного насоса он остается в трубах для охлаждения. Это много воды, энергии и денег на ветер.

Сколько денег реально экономит рециркуляционный насос горячей воды? Хотя это может спасти некоторых, это в основном для удобства. «За 12 месяцев они могут сэкономить вам примерно 120 долларов», — говорит Гриччино.

Циркуляционный насос относительно доступен по цене. Таким образом, даже если вы сэкономите менее 120 долларов, они все равно могут быстро окупиться. Сэкономленного времени может быть достаточно, чтобы оправдать первоначальные затраты, даже без значительного сокращения счетов за коммунальные услуги.

Чтобы сэкономить больше воды, используйте рециркуляционный насос для горячей воды вместе с водосберегающими приборами и приспособлениями. Унитаз с двойным смывом и эффективная насадка для душа значительно сокращают счета за коммунальные услуги.

Рециркуляционный насос для горячей воды Стоимость и соображения

Гриччино говорит, что рециркуляционный насос для горячей воды стоит около 200 долларов, а многие системы обеспечения комфорта можно установить своими руками. Если вам нужна новая сантехника, лучше обратиться к профессионалам.

Домашние мастера должны установить насос рядом с водонагревателем и источником питания, а сенсорный клапан — на самом дальнем от нагревателя приспособлении, говорит Гриччино. Перед началом работы выключите и слейте воду из водонагревателя. Если вы не уверены в своих способностях к сантехнике своими руками, обратитесь к профессионалу.

Системы рециркуляции горячей воды требуют минимального обслуживания. Следите и прислушивайтесь к утечкам или необычным звукам. Гриччино говорит, что если вы столкнетесь с проблемой, немедленно вызовите сантехника. За исключением каких-либо неисправностей, срок службы насоса должен составлять около 10 лет.

Рециркуляционный насос для горячей воды: что нужно знать

Что нужно знать о рециркуляционном насосе для горячей воды

Горячая вода — это современное удобство, о котором большинство из нас обычно не задумывается. Однако, если вам когда-либо приходилось ждать несколько минут, пока вода, выходящая из крана, нагреется, вам может быть интересно узнать больше о рециркуляционных насосах для горячей воды. Вместо того, чтобы направлять горячую воду в ваш кран только тогда, когда вы ее вызываете, эти типы систем гарантируют, что всегда есть стабильная подача горячей воды, готовой выйти из крана прямо сейчас.

Хотя ожидание горячей воды в течение нескольких минут доставляет больше неудобств, чем что-либо еще, оно также может быть весьма расточительным. Если вы не соберете эту неиспользованную холодную воду в ведро для повторного использования в своем саду или в другом месте вокруг вашего дома, вся она просто уйдет в канализацию. С рециркуляционным насосом для горячей воды холодная вода, находящаяся в ваших трубах, будет возвращаться к водонагревателю, подавая новую горячую воду в кран, чтобы она была готова, когда бы вы ни были.

Из-за частых засушливых условий и ограничений на воду здесь, в Калифорнии, Стандарты энергоэффективности зданий штата теперь требуют, чтобы во всех новых домах были установлены рециркуляционные насосы для горячей воды, если в них есть какие-либо краны, которые находятся на расстоянии более 50 футов от водонагревателя. Целью этой политики является предотвращение потерь воды, пока домовладельцы ждут поступления горячей воды. Даже если ваш дом старше и не обязан следовать этому новому правилу, все равно стоит переключиться. Вот что вам нужно знать.

Почему из крана с горячей водой течет холодная вода

Если у вас есть отдельные ручки для горячей и холодной воды, вы ожидаете, что горячая вода пойдет из крана, когда вы поворачиваете ручку для горячей воды, и наоборот. Итак, почему вы получаете поток холодной воды из горячего крана до того, как вода нагреется? Ответ заключается в том, что оставшаяся в трубах вода со временем остыла.

Когда вы в последний раз открывали кран с горячей водой, вода перекрывается, как только вы закрываете кран. Однако горячая вода должна была пройти от вашего водонагревателя до крана, чтобы вы могли ее использовать. Когда вы закрыли кран, в пути было еще много горячей воды. Когда кран закрыт, этой горячей воде некуда идти, поэтому она просто остается в ваших трубах. Со временем он будет постепенно терять свое тепло, оставляя холодную воду в трубах горячего водоснабжения.

Затем, в следующий раз, когда вы включите горячую воду, эта холодная вода в трубах должна выйти, прежде чем сможет пройти свежая горячая вода. Это холодная вода, которую вы чувствуете в первую минуту или около того после открытия крана. Как только у горячей воды будет достаточно времени, чтобы пройти путь от водонагревателя до крана, вытеснив по пути всю холодную воду, вы получите нужную горячую воду. Чем больше расстояние между водонагревателем и краном, тем больше времени потребуется для того, чтобы горячая вода дошла до вас, и тем больше воды вы будете тратить впустую.

Типы рециркуляционных насосов для горячей воды

Чтобы свести к минимуму потери воды в ожидании горячей воды, на водонагреватель можно установить рециркуляционный насос. Эти насосы возвращают любую неиспользованную горячую воду в водонагреватель для поддержания ее температуры, а также направляют свежую горячую воду в ваши краны, чтобы вам не приходилось ждать, пока вода нагреется. Рециркуляционные насосы для горячей воды обычно делятся на две основные категории.

Полная насосная система рециркуляции

В этом типе системы ваш сантехник установит в вашем доме дополнительные трубы для горячей воды. Эти трубы могут затем возвращать неиспользованную горячую воду в водонагреватель. По мере того, как охлаждающая горячая вода возвращается в водонагреватель, новая горячая вода может занять ее место, чтобы она всегда была готова к работе, когда вам это нужно. Горячая вода течет через непрерывный контур по всей вашей системе, чтобы обеспечить постоянную подачу горячей воды, сводя к минимуму время ожидания и потери воды.

Если вас беспокоит, как эта постоянная работа может повлиять на ваши затраты на электроэнергию для нагрева воды, то в этом нет необходимости. Хотя система способна работать непрерывно, она не всегда делает это. Большинство насосов рециркуляции горячей воды оснащены датчиками или таймерами для регулирования работы. Датчики могут определять температуру горячей воды в трубе, запуская рециркуляционный насос только тогда, когда температура падает ниже заданного уровня. Таким образом, вода не будет продолжать циркулировать, когда вода уже теплая, обычно останавливаясь после одного полного цикла.

Таймеры дают вам еще больший контроль над тем, когда работает ваша система. Например, вы можете запрограммировать свою систему на автоматическое отключение в определенное время вечером, чтобы она не работала, пока вы спите. Вы также можете запрограммировать расписание на отключение системы, когда вы на работе или уезжаете в отпуск за город.

Даже если рециркуляционный насос горячей воды, который вы выберете, не оснащен датчиком или таймером, ваш сантехник может легко установить их для вас. Таким образом, вы получите все преимущества большего контроля над своей системой без необходимости выбирать совершенно новую насосную систему.

В процессе установки вашему сантехнику потребуется проложить дополнительные трубы по всему дому, чтобы вернуть неиспользованную горячую воду к водонагревателю. Это может значительно увеличить стоимость установки, особенно если доступ к трубам в вашем доме затруднен. Если вы не хотите нести дополнительные расходы или если установка будет слишком сложной, у вас есть другой вариант.

Рециркуляционный насос Система комфорта

Чтобы избежать установки новых труб, вы можете выбрать рециркуляционный насос для горячей воды, который отправляет неиспользованную воду обратно в водонагреватель через трубы холодной воды, а не через отдельную систему труб. Этот вариант гораздо более экономичен и прост в установке, что делает этот стиль системы доступным для более широкого круга домовладельцев. Тем не менее, вы все равно получите преимущество быстрой горячей воды, когда вам это нужно.

У комфортных систем есть один существенный недостаток. Поскольку горячая вода будет течь обратно в водонагреватель по трубам холодной воды, вода, вытекающая из холодного крана, поначалу, скорее всего, будет теплее, чем вы привыкли. Также может потребоваться некоторое время, чтобы вода стала по-настоящему холодной. В большинстве случаев это не будет большой проблемой, так как теплая вода идеально подходит для многих домашних дел, таких как уборка и приготовление пищи. Однако, если вы пользуетесь краном для подачи питьевой воды, вам, возможно, придется подождать, пока вода не станет достаточно прохладной, чтобы стать приятной на вкус.

Если вы знаете, что вам понадобится холодная вода, вы можете решить эту проблему, временно отключив насос. Этот метод особенно эффективен летом. Поскольку в это время года погода теплее, вам не нужно будет запускать насос так часто, чтобы получить горячую воду, так как вода, уже находящаяся в трубах, будет оставаться горячей дольше.

Экономия воды с помощью рециркуляционных насосов для горячей воды

Хотя наиболее очевидным преимуществом рециркуляционных насосов для горячей воды является то, что у вас будет доступ к практически мгновенной горячей воде из каждой раковины в вашем доме, вы также значительно сэкономите воды. Поскольку существует так много факторов, которые учитываются при расчете экономии воды, трудно точно определить, сколько вы сэкономите, хотя по некоторым оценкам эта сумма достигает 15 000 галлонов в год. Однако некоторые факторы могут увеличить или уменьшить ваши сбережения.

Во-первых, большую роль играет размер ваших труб. Трубы большего диаметра могут нести гораздо больше воды, чем их более узкие аналоги, поэтому вы увидите наибольшую экономию, если у вас есть трубы с более широкой стороной. Также важно расстояние между водонагревателем и кранами. Если ранее вашей горячей воде приходилось преодолевать большой путь, чтобы добраться до крана, ваша экономия будет выше, чем если бы ваши краны были ближе к водонагревателю.

Выбор насосной системы рециркуляции горячей воды

При выборе рециркуляционного насоса для горячей воды в первую очередь следует решить, предпочитаете ли вы систему с полной рециркуляцией или систему управления комфортом. Ваш бюджет и конфигурация вашего дома будут одними из наиболее важных факторов при принятии этого решения. Если сантехники могут легко получить доступ к вашей системе трубопроводов, а вы можете позволить себе заплатить немного больше, система с полной рециркуляцией даст вам наибольшую выгоду без необходимости подогревать холодную воду на возврате. Чтобы сэкономить деньги, время и нервы, система комфорта может быть лучшим вариантом для вас.

После того, как вы выбрали желаемый стиль системы, следующим шагом будет выбор датчика или таймера для управления ею. Если вы не хотите беспокоиться о программировании вашей системы, датчик может сделать эту работу за вас, контролируя температуру воды в ваших трубах. Однако, чтобы максимизировать эффективность вашей системы, вы должны иметь максимально возможный контроль над тем, когда ваша система работает. Для этого вам понадобится таймер.

Простые механические таймеры просты в установке и еще проще в настройке. Однако вы можете быть ограничены в том, насколько подробно вы можете указать свое время. Если ваше расписание меняется от одного дня к другому, электронный таймер даст вам больше гибкости. Обычно вы можете запрограммировать несколько сценариев, чтобы учесть изменения в вашем ежедневном расписании, например, с рабочих дней на выходные или если ваше расписание не соответствует типичной рабочей неделе.

Прочие соображения

Также рекомендуется изолировать трубы горячей воды, ведущие к кранам и обратно к водонагревателю. Это поможет удерживать тепло внутри и предотвратит его рассеивание через стенки труб с течением времени. С надлежащей изоляцией вода будет оставаться горячей гораздо дольше, сводя к минимуму количество включений насоса в течение дня, чтобы поддерживать горячую воду в трубах постоянно. Это может привести к значительной экономии энергии с течением времени.

Калифорния известна своей жесткой водой, и если в вашем доме не установлен смягчитель воды, минералы в воде могут нанести ущерб вашему рециркуляционному насосу горячей воды. Чтобы он прослужил как можно дольше, ищите насосы из нержавеющей стали, чтобы свести к минимуму риск коррозии и предотвратить образование отложений кальция.

Также обратите внимание на размер входных и выходных отверстий. Поскольку в трубах образуются отложения кальция, они со временем могут сузить эти отверстия. Чем больше отверстие, тем легче воде будет продолжать течь через него. Даже при небольшом накоплении у вас все равно будет проходить много воды, что максимально увеличивает время между техническим обслуживанием.
