Сэндвич панели состав материалов: состав материала и область применения

Содержание

состав материала и область применения

При выполнении монтажно-строительных работ на сегодняшний день опытные подрядчики и частные мастера стараются использовать отделочные материалы высокого качества, чтобы в дальнейшем избежать проблем с ремонтами.

К одним из популярных кровельно-фасадных товаров относятся сэндвич-панели. С их помощью возводят различные постройки, покрывают крышу или устанавливают откосы вокруг пластиковых окон. За границей такая технология давно завоевала доверие. Количество отечественных компаний, которые закупают сэндвич-панели для строительства проектных зданий, ежегодно возрастает. Материал имеет определенные свойства и характеристики, поэтому для начала разберемся, из чего состоит ПВХ-панель.

Особенности материала

Существует несколько видов утеплителей для изготовления сэндвич-панелей:

  • минеральная вата;
  • экструдированный пенополистирол.

Из минеральной ваты получается надежная многослойная структура, поскольку за основу берут природные компоненты, не подверженные горению, атакам вредителей и грибковому поражению.

Сэндвич-панели в Минске в рассрочку

По бокам утеплитель защищен матовыми или глянцевыми листами, которые выпускают из разнообразного сырья. Благодаря высокой прочности и легкости, панели, покрытые металлом, применяют при строительстве домов или для настила кровли. Внутренние и внешние элементы скрепляются специальным клеевым фиксатором, нанесенным на стадии производства в заводских условиях.

На строительных рынках и в магазинах потребителю предлагают также сэндвич-панели для отделки оконных проемов. Внутри листа находится слой утеплителя, а снаружи – слой поливинилхлорида.

Сферы применения

В зависимости от поставленной задачи изготовители предлагают 3 варианта сэндвич-панелей: кровельные, оконные и стеновые. Чтобы не ошибиться с выбором, стоит внимательно изучить функциональные характеристики каждого из них.

Стеновые

Успешно используются в качестве внутренних перегородок. Кроме того позволяют оградить здание с наружной стороны. Крепеж делают на металлический каркас. Материал легкий и удобный в эксплуатации, что существенно ускоряет процесс возведения сооружения. Востребованность стеновых листов легко объясняется. Такие постройки не нуждаются в излишне прочном фундаменте или привлечении единиц тяжелой специализированной техники. В результате владельцам организации или обычному потребителю удается сократить расходы и быстрее построить объект.

Кровельные

Многослойные кровельные ПВХ-листы используют при обустройстве кровли. Они обеспечивают надежную теплоизоляцию и считаются устойчивыми к неблагоприятным погодным условиям.

Оконные сэндвич-панели - отличный способ отделки откосов и сохранения тепла без риска скопления конденсата.

Каждый из представленных материалов сегодня применяется при проведении строительных работ, которые ведутся в промышленной, производственной и торговой сфере. Некоторые виды холодильного оборудования, павильоны, киоски, здания автомоек и прочие конструкции подлежат отделке сэндвич-панелями. Товар пользуется широким спросом среди заказчиков, которые владеют загородными домами.

Почему приобретать сэндвич-панели выгодно?

Объем строительства быстровозводимых домов постоянно возрастает. Технология использования панелей уже вышла на мировой уровень. Здания, обустроенные ПВХ-листами, становятся все более востребованными на рынке.

К главным преимуществам рассматриваемого товара следует отнести тот факт, что сооружения подобного плана разрешается возводить в любой местности, независимо от преобладающих там климатических условий. В отличие от традиционного строительства работы осуществляются в сжатые сроки.

Незначительный вес конструкции и быстрота монтажа делают проект рентабельным и успешным. Отсутствует необходимость в заливке сложного фундамента. Иногда фундамент совсем не укладывают. Стены отделывать сэндвич-панелями дополнительно не нужно и поверхность с улицы можно не прятать. Фасад все равно будет смотреться стильно и по-современному. Расходы на отделку стен, оконных проемов и крыши ощутимо снизятся.

Недостатки материала

К недостаткам описываемого материала относится ограниченная способность выдерживать нагрузку. По этой причине крепеж проводится на высокопрочный каркас.

При строительстве или в процесс эксплуатации возведенного здания присутствует риск повреждений внешнего покрытия. Листы пластика царапаются, трескаются, появляются следы трещин. Стеновые и кровельные панели, изготовленные из металла, зачастую выгибаются, испытывая серьезные механические нагрузки. Тогда испорченное изделие придется заменить или отреставрировать.

Участки стыков иногда промерзают. Если производитель нарушил технологию изготовления, через некоторое время произойдет отслоение внешней стороны листа от минеральной ваты, которая служит в качестве утеплителя. Вот почему важно покупать строительный материал у надежных компаний, чье качество давно подтверждено на рынке. Экономия на ПВХ-листах обернется впоследствии капитальным ремонтом здания и дополнительными растратами.

Строение внешнего слоя

Поверхность сэндвич-панели, применяемой для отделки откосов или кровли, имеет различную текстуру. Как правило, обе стороны листы оцинкованы металлом с толщиной слоя примерно 0,5-0,7 мм. Товар с меньшим слоем оцинковки приобретать не рекомендуется, отклонение от нормы влечет проблемы с эксплуатацией дома, окна или крыши в будущем. Сверху металл вторично защищают от воздействия внешних факторов полимером. В ряде случаев для этих целей подходит полиэстер. Панели, изготовленные по такой технологии, маркируются буквами РЕ.

Для установки оконных откосов лучше выбирать листы, у которых оба слоя выполнены из пластика, обернутого в специальную пленку. Когда все монтажные работы закончены, пленку снимают. Такое временное покрытие уберегает новые откосы от образования на поверхности дефектов, что случается по неосторожности в момент монтажа.

Строение утеплителя

Количественные характеристики сэндвич-панелей определяются типом утеплителя, из которого они изготавливаются. Толщина внутреннего наполнителя колеблется в пределах 0,5-3 см. Чем толще утеплитель, тем качественнее теплоизоляция будет на выходе. Материал с толстым слоем придает изделию повышенную жесткость. Монтажники, имеющие большой опыт работы в строительной сфере, не советуют ставить панели со слоем утеплителя ниже 0,6 см.

Для выпуска панелей используют минеральную вату или пенополистирол. Процесс производства минеральной ваты основан на расплавлении минерального сырья базальтового происхождения и получении волокон, а из них уже затем изготавливаются блоки строительной ваты.

Еще одним видом утеплителя является пенополистирол, полностью состоящий из синтетических компонентов. Пенополистирол справляется с теплоизоляцией не хуже, чем вата, и тоже пользуется широким спросом.

В чем различия между наполнителями?

Панельные листы, содержащие внутри минеральную вату или пенополистирол, обладают минимальным весом.

Что касается пенополистирола, для его изготовления используется газ. Доля газа составляет от 95 до 98% от общей массы, поэтому изделие получается легким, но одновременно прочным. Для газа характерна низкая теплопроводность. Поскольку материал включает искусственную основу, через поверхность почти не проходит воздух. В результате в помещении скапливается влага, на стенках развивается грибок. Чтобы избежать подобных неприятностей, строение оснащают принудительной вентиляцией.

Минеральная вата – это экологически выгодный материал, отличается повышенной прочностью и легкостью, сохраняет тепло в доме и не пропускает уличные звуки. В помещениях, отделанных ПВХ-листами с наполнителем из ваты, стоит здоровый микроклимат. Уплотнитель не горит, поэтому отлично подходит для отделки кровельных перекрытий и возведения стен.

Покрытие из клея

Элементы конструкции скрепляются при помощи специального качественного фиксатора, в противном случае возводимая поверхность прослужит недолго. В состав клея могут входить различные компоненты, исключения составляют растворители и наполнители. Существуют двухкомпонентные клеящие смеси.

Прочность сцепления клеевого покрытия влияет на эксплуатационные свойства панелей. При выборе клея стоит учитывать особенности утеплителя и климатические условия региона, где необходимо применить ПВХ-листы.

Этапы возведения зданий

Сэндвич-панели достаточно просто устанавливать. Даже при отсутствии опыта взаимодействия с этим материалом, работы легко выполнить без посторонней помощи. После согласования проекта приступают к разработке самой конструкции, т.е. рисуют схему расположения каркаса и панелей. В случае необходимости заливают фундамент, далее предусматривают отверстия, где будут находиться окна и двери.

Небольшие дачные домики и подсобные помещения для личных целей допускается строить без фундамента, а вот для магазинов и административных объектов наличие прочной подземной части, распределяющей нагрузку, является обязательным условием.

Когда завершен этап создания каркаса, при участии тяжелого подъемного оборудования производят сборку панелей путем крепежа к несущим элементам.

Если в дальнейшем потребуется расширить здание, демонтируют стены в одном месте, добавляют несущие колонны и монтируют дополнительные сэндвич-листы. На реконструкцию уйдет немного времени.

Стеновые и кровельные сэндвич панели

Монтаж перегородок из сэндвич панелей >>>

Многие называют сэндвич панели наиболее широко применяемым материалом для промышленного и гражданского строительства в 21 веке. Сэндвич-панели представляют из себя конструкцию, состоющую из двух профилированных металлических листов, окрашенных в разные цвета по системе палитры RAL и слоя утеплителя (это может быть базальтовая минеральная вата, экспондированный пенополистирол, пенополиуретан (PUR) или пенополиизоцианурат (PIR). Из-за своей многослойности материал получил американское название сэндвич в переводе на русский означающий «бутерброд».

Сэндвич панели подразделяют на кровельные и стеновые сэндвич панели. Оперативный срок производства и несложная технология монтажа обеспечивает активное использование сэндвич панелей для строительства быстровозводимых домов.

Где применяются сэндвич панели

На сегодняшний день сэндвич панели это незаменимый материал для строительства быстровозводимых зданий, в основе которых лежит металлоконструкция. Из этого материала можно строить ангары, склады, коттеджи, дома, офисы, торговые центры, автомойки и т.д.

Виды утеплителя для сэндвич панелей

Как было сказано выше, сэндвич панели имеют слой утеплителя, он бывает нескольких видов: Пенополиизоциануратовый утеплитель – это прекрасная альтернатива минеральной вате, базальтовому утеплителю, которые довольно часто применяют в виду их негорючести. Предназначен этот утеплитель для применения его как ограждающей конструкции при строительстве домов.

Пенополистирольный утеплитель – во многом уступает по теплоизоляционным характеристикам пенополиуретанового, но ввиду того, что он считается, слабогорючим материалом его применяют намного чаще. Особенно часто такой утеплитель применяют при строительстве зданий с требованиями более высокой пожаробезопасности. Еще одно достоинство этого утеплителя заключается в его малом весе, что снижает нагрузку на металлоконструкцию и фундамент здания. Такие сэндвич панели идеально подходят для монтажа промышленных зданий и объекта холодильной промышленности. Сэндвич панели с пенополистирольным утеплительным слоем окрашиваются с обеих сторон.

Пенополиуретановый утеплитель имеет лучшие характеристики по теплоизоляционным свойствам и используется в основном для монтажа стеновых ограждений и кровельных в складах и производственных зданиях. Изготавливают сэндвич панели с таким утеплителем сразу оцинкованными и окрашенными по палитре RAL либо с одной, либо с другой стороны.

Базальтовый утеплитель – это негорючий материал, который способен удовлетворить даже самые строгие требования пожарной безопасности. Такие сэндвич панели соответствуют экологическим и санитарным нормам, в том числе нормам жилищного строительства. Используют их по большей части в строительстве зданий для пищевой промышленности.

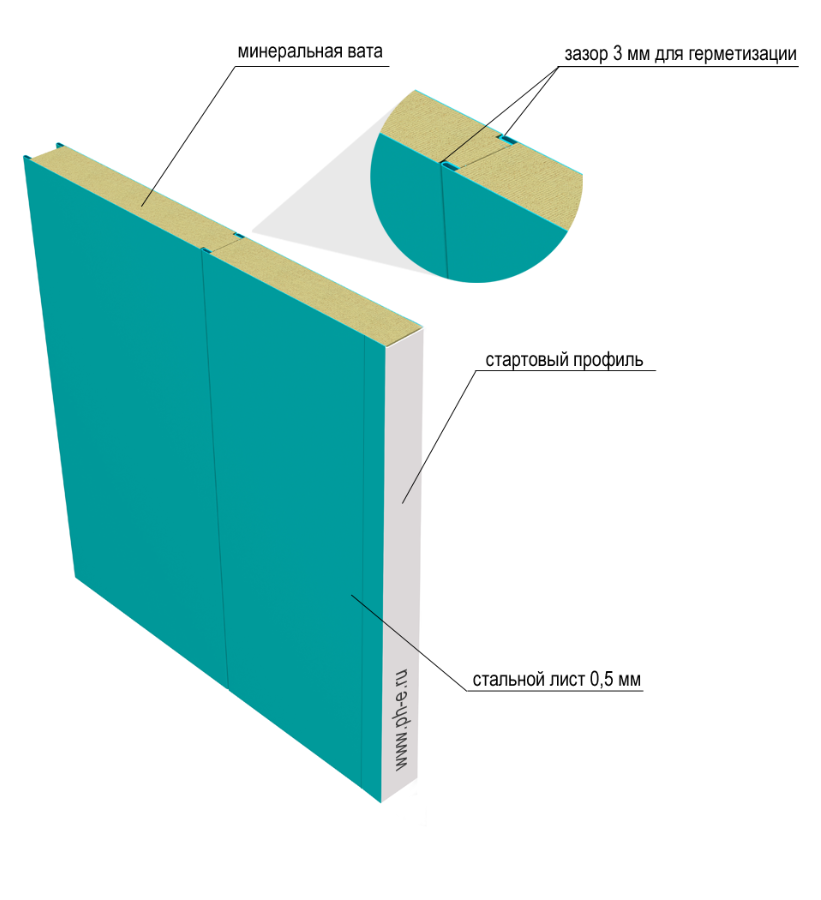

Стеновые сэндвич панели

Стеновые сэндвич панели идеально подходят для возведения ограждающих конструкций фасадов здания, разделительных и противопожарных перегородок, подвесных потолков, шумозащитных заборов и т. д. Они легко стыкуются при монтажных работах. В тех помещения, где использовались стеновые сэндвич панели, не требуются отделочные работы, потому как они сами по себе выглядят законченной деталью интерьера. Они предлагаются в разнообразных цветах и формах и имеют различную фактуру.

Структура стеновой сэндвич панели:

  1. Оцинкованный тонкий лист стали с полимерным покрытием и многослойной отделкой.
  2. Синтетический двухкомпонентный клей на основе полиуретана.
  3. Ламели из минеральной ваты на основе базальтового волокна.
  4. Замковое лабиринтное соединение типа Z-Lock.

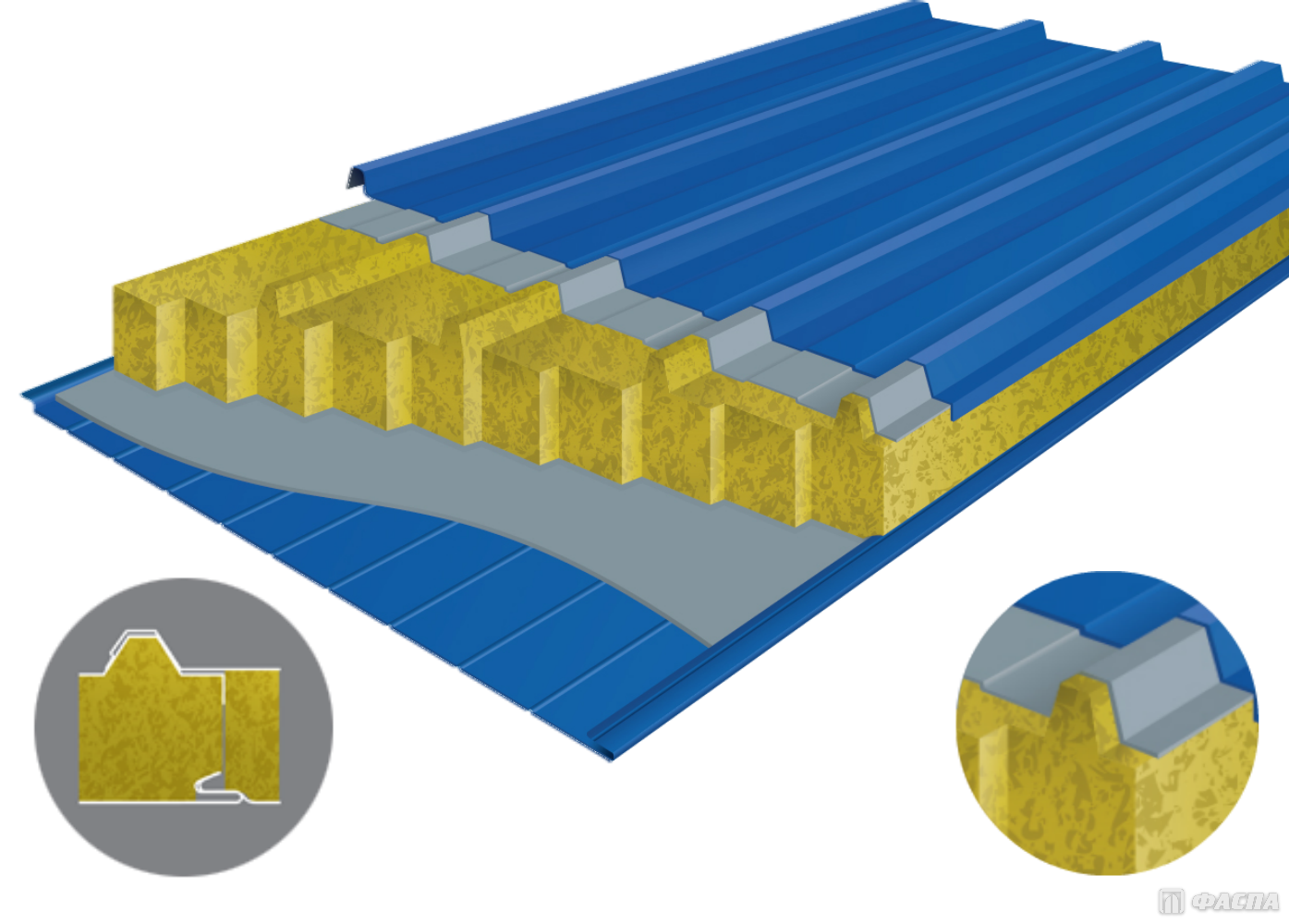

Кровельные сэндвич панели

Кровельные сэндвич панели применяют для устройства скатных кровель (минимальный допустимый уклон на кровле должен быть не менее 10%). Замковое соединение панелей надежно защищает здание от неблагоприятных воздействий атмосферных осадков и полностью предотвращает попадание влажности. Наружные поверности кровельных панелей обладают самыми лучшими характеристиками ко всем разрушающим фактрам, таким как: истирание, коррозия, действие ультрафиолета и взаимодействие с кислотными средами.

Структура кровельной сэндвич панели:

  1. Оцинкованный тонкий лист стали с полимерным покрытием и многослойной отделкой.
  2. Синтетический двухкомпонентный клей на основе полиуретана.
  3. Ламели из минеральной ваты на основе базальтового волокна.
  4. Замковое лабиринтное соединение.
  5. Ламель трапецевидная изготовленная из минеральной ваты на основе базальтового волокна.

Преимущества сэндвич панелей

  • Сэндвич панели обладают высоким уровенем показателей теплоизоляционных свойств и стойкости к коррозии.
  • Сэндвич панели - материал с высокими прочностыми характеристиками.
  • Сэндвич панели позволяют сократить сроки строительства здания. Монтаж сэндвич панелей можно проводить в любое время года.
  • Использование сэндвич панелей сокращает финансовые затраты на капитальное строительство и эксплуатацию зданий.
  • Сэндвич панели – это огнестойкий материал, а с утеплителем из минеральной ваты является абсолютно негорючим.
  • Широкий ассортимент цветового разнообразия сэндвич панелей позволяет построить строения и здания в самых модных тенденциях современного времени.
  • Простота в монтаже это одно из главных преимуществ этого материала.
  • Небольшой вес сэндвич панелей позволяет снижать нагрузки на фундамент в несколько раз по сравнению с кирпичными и бетонными зданиями.
  • Предлагаются сэндвич панели потребителю уже в готовом виде к применению и строительству.
  • Сэндвич панели обеспечивают длительный срок эксплуатационной службы, при соблюдении необходимых условий транспортирования, хранения, монтажа и эксплуатации, они служат более 20 лет и остаются такими же привлекательными, как в первые годы службы.
  • Данный материал является экологически чистым.
  • С помощью сэндвич панелей можно увеличить площадь любого здания.

Наша компания «СП-Монтаж» работает только исключительно с качественными сэндвич панелями и по доступным ценам. С помощью этих материалов мы с легкостью можем построить вам офис, бизнес центр, склад, автомойку, разные здания и дома за самые короткие сроки.
В случае, если у вас возникли вопросы по нашему каталогу или вам нужна консультация, вы всегда можете позвонить нашим менеджерам, которые с удовольствием ответят на все интересующие вас вопросы и дадут рекомендации.

Технический каталог сэндвич-панелей

Характеристики сэндвич панелей, виды

По предназначению выделяют следующие виды сэндвич панелей:
-кровельные;
-стеновые.

По происхождению сэндвич панели делят на заводские и панели поэлементной сборки, называемые иначе кассетными профилями. Последняя систематизация по методу производства весьма схематична, поскольку все детали панелей поэлементной сборки в любом случае изготавливаются в заводских условиях.

Рассмотрим те характеристики сэндвич панелей, которые могут заинтересовать потребителя. Сюда относятся такие параметры, как стоимость, механическая прочность, срок эксплуатации, показатели водо- и теплоизоляции.

Прочность

Важнейший фактор, по которому можно различить кровельные сэндвич панели – это вид облицовочного материала. На сегодняшний день производители применяют только два типа материалов – кровельный профнастил и фальцованный лист.
В большинстве случаев на облицовку идет стальной лист или алюминиевый лист 0,4-1,2 миллиметра толщиной. Если взять более толстый материал, готовая панель станет чересчур тяжелой, что обязательно повлияет на длительность и цену монтажа.

Тем не менее, сохраняется важнейшее требование потребителей к панелям – это механическая устойчивость. В условиях средней полосы на сэндвич панели ложится большая снеговая нагрузка.

Вот почему изготовители сэндвич панелей разрабатывают всевозможные технические решения, например, укрепляют их ребрами жесткости, то есть гофрируют облицовочный лист. Практически производители находятся между двух огней: с одной стороны, в качестве облицовки невозможно устанавливать пластиковые пластины, а с другой – наращивать прочность конструкции путем увеличения ее веса.

Другое дело стеновые сэндвич панели: для их облицовки возможно применять всякий материал – только бы он обладал хорошей устойчивостью к ветровой нагрузке. Если сравнивать ветровую нагрузку со снеговой, то на большей территории России показатели первой будут всегда уступать. Вот почему на изготовление стеновых сэндвич панелей идут различные материалы.

Дополнительную стойкость придает трехслойным панелям и наполняющий материал. Скажем, минеральная вата – более плотный материал, чем полиуретан, то есть придает конструкции большую жесткость. Кроме того, используя полоски минеральной ваты для наполнения гофров панелей, производители добиваются повышения механической стойкости последних.

При всех положительных свойствах минеральной ваты сэндвич панели с таким наполнителем утяжеляются примерно в полтора раза по сравнению с теми, что наполнены пенополиуретаном.

Водо- теплоизоляция

По таким показателям, как водо- и теплоизоляция, кассетные панели значительно превосходят все другие типы сэндвич панелей. В этих изделиях существенно сокращается количество мостиков холода, поэтому в помещении становится намного теплее. Конструкция кассетных панелей не предусматривает швов соединения, которые могут исполнять роль мостиков холода. То есть при монтаже таких панелей не требуется применять монтажную пену в качестве изолятора. Кроме того, кассетные панели чаще всего производятся с облегченным наполнителем (плотностью до сорока грамм на кубический сантиметр).

Строители знают, что благодаря такому устройству кассетные панели обеспечивают лучшую теплоизоляцию для всего готового сооружения, потому что с увеличением числа пор в утеплителе сокращается теплопроводность наполняющего материала по всей его толще, а значит, и всей конструкции в целом.

Для того, чтобы увеличить механическую прочность сэндвич панелей, производители располагают полосы минеральной ваты под прямым углом один к другому. Так они значительно повышают теплоизоляционные показатели изделия. Никто не может гарантировать, что внутрь панели не попадут дефектные куски минеральной ваты, которые станут мостиками холода. Именно поэтому в кассетных панелях минвату укладывают волокнами параллельно профилю, что также усиливает теплозащитные свойства сэндвич панелей.

Все типы сэндвич панелей монтируются так, что попадание воды внутрь готового помещения исключается. Утепляющие материалы сильно страдают от проникновения жидкости, а если быть абсолютно точными – от многочисленных циклов замораживания-размораживания.

Известно, что вода изменяет свою плотность, переходя из одного агрегатного состояния в другое. Если вода просачивается в утеплитель, то, замерзая и отмерзая, становится своего рода клином, который разрушает структуру материала. Более часто портятся стеновые сэндвич панели, которые монтируются со стыками по вертикали, но при этом – без уплотнителя, который мог бы служить для герметизации.

Сложность монтажа

Сравнение сэндвич панелей разных видов показывает, что кассетный профиль гораздо проще как в изготовлении, так и в монтажных работах. При производстве классических панелей та сторона облицовочной пластины, что будет обращена внутрь конструкции, обязательно подвергается тщательному грунтованию. Так повышается адгезия материала, что чрезвычайно важно при применении минеральной ваты для утепления конструкции. Если брать кассетные профили, то потребность в грунте и даже клеящем составе не возникает. Утеплитель на основе пенополиуретана обладает отличной адгезией и чрезвычайно прочно соединяется с металлическим листом.

Сооружения из сэндвич панелей строятся очень оперативно. В большинстве случаев на строительство уходит не более двух месяцев, даже в том случае, если речь идет о масштабных проектах. Причем используя кассетные панели, реально еще сократить продолжительность стройки. Монтируются кассетные панели при помощи особых шурупов-саморезов.

Кассетные панели хороши еще и тем, что используются полностью, почти без остатков и обрезков. Если при применении обыкновенной сэндвич панели при ошибках или обнаружении дефектов в самом изделии требуется заменить всю панель, то в кассетном профиле заменяется только испорченный компонент.

Необходимо также учесть, что кассетные панели намного дешевле, чем обычные. По внешнему виду стандартные сэндвич панели не блещут разнообразием. Единственный параметр, который могут выбирать покупатели – это один из немногочисленных оттенков облицовки. А если потребитель захочет дизайнерских изысков и попробует установить индивидуальную облицовку, это приведет к необоснованному росту расходов. Кассетные панели, напротив, отличаются большим разнообразием облицовок, а продаются по привлекательным расценкам.

виды, свойства, применение, какие бывают

Сэндвич-панель – облицовочный строительный материал. Словосочетание происходит от английского слова sandwich (многослойный бутерброд). Сэндвич-панели используются в строительстве, ремонте, производстве предметов интерьера.

Как выглядят сэндвич-панели

Каждая плита состоит из двух внешних листов и прослойки утеплителя между ними. Слой пароизоляции защищает от выпадения конденсата. Специальные замковые соединения предназначены для стыковки смежных блоков. Примеры, как выглядят сэндвич-панели, фото.

Прилегающие поверхности надежно фиксируются специальным клеем и прессованием. Жесткая облицовка устойчива к внешним воздействиям. Фасадные панели имеют длину 3 м и ширину 1.15 м. Толщина изделий составляет 10-32 см.

В комплекты поставки входят доборные элементы. Доборы используются для монтажа углов, стыков, примыканий к стенам. Нащельники, отливы, коньковые, фронтонные планки защищают внутренний слой теплоизоляции от повреждений.

Виды сэндвич-панелей

Все модификации используются для строительства домов серий СИП, модульных зданий, каркасных, временных, быстровозводимых конструкций, канадских коттеджей. Какие бывают сэндвич-панели? По назначению облицовочные плиты делятся на:

  • стеновые;
  • кровельные.

Из стеновых серий собираются наружные, межкомнатные перегородки. В некоторых случаях эксплуатационные характеристики подходят для монтажа межэтажных перекрытий, полов на цокольных и первых этажах (стеновые сэндвич-панели, фото).

Из кровельных модификаций собираются крыши. Сэндвич-панели защищают от ветров, осадков, утечек тепла. Прочность поверхности позволяет ходить по крыше при монтаже или техобслуживании.

Как правило, из таких плит изготавливаются исключительно скатные крыши. Некоторые серии не имеют финишных покрытий. Поверхность кровли после завершения монтажа закрывается наплавляемыми мембранами.

К отдельной категории относятся сэндвич-панели поэлементной сборки. Стальной оцинкованный профиль сочетается с высокоэффективным утеплителем.

Система ветровой, гидрозащиты обеспечивает высокую устойчивость к любым атмосферным воздействиям. Комплекты поэлементной сборки известные хорошей шумоизоляцией, экономичностью, ремонтопригодностью.

Из чего делают сэндвич-панели

Производители выпускают облицовочные плиты из различных материалов. От состава зависят технические характеристики. Наружные слои изготавливаются из

  • листовой стали;
  • гипсокартона;
  • OSB;
  • пластика.

Продукция из листовой стали предназначена для устройства крыш, возведения стен зданий, автомоек, торговых центров, магазинов. Изделия устойчивы к атмосферным воздействиям.

Как правило, в производстве используются оцинкованная сталь или профнастил. Толщина металла недостаточна для использования в качестве несущих элементов. К стенам не рекомендуется крепить полки, стеллажи, другие конструкции.

Плиты с гипсокартонными стенками подходит для устройства внутренних перегородок. Такие серии не выдерживают значительных нагрузок. Поверхность отличается отсутствием перепадов, хорошей адгезией со штукатуркой, шпаклевкой. Возможно использование любых видов декора.

Многослойные модули из OSB считаются универсальным вариантом для монтажа внутренних и наружных конструкций. Оболочки изготавливаются из ориентированно-стружечной плиты. Жесткие и крепкие конструкции подходят для возведения межэтажных перекрытий, наружных стен, внутренних перегородок между помещениями.

Снаружи конструкции покрываются сайдингом, вагонкой, профлистом, другими фасадными или кровельными материалами. Внутренние поверхности после завершения сборки декорируются гипсокартоном, вагонкой, деревянной рейкой.

Сэндвич-панели, облицованные пластиком, применяются для оформления внутренних интерьеров. Это must-have отделка кинотеатров, офисных, торговых центров. Внешние слои изготавливаются из ПВХ, пурала, полиэстера, пластизола. Красивые поверхности не требуют декоративной отделки.

Комбинированные серии производятся из разных материалов. С одной стороны размещаются гипсокартон, пластик, OSB.

С другой стороны наклеиваются металлические листы. Такие сэндвич-панели, как правило, используются при возведении внутренних перегородок. Некоторые модификации имеют внутренние кабель-каналы для укладки проводки.

Виды утеплителя

Утеплитель расположен между внешней облицовкой плит. Чем отличаются сэндвич-панели, из чего сделаны? Прослойка изготавливается из:

  • пенополистирола;
  • пенополиуретана;
  • минеральной ваты;
  • других материалов.

Теплоизоляционные характеристики материалов значительно отличаются. Самым теплым является полиуретан (коэффициент теплопроводности примерно 0,02 Вт/м°С). Второе место занимает пенополистирол, а третье – минеральная вата.

Например, для обшивки фасада используются полиуретановые сэндвич-панели толщиной 80 мм. Такими же теплоизоляционными качествами отличаются пенополистирольные плиты сечением 100 мм и минерально-ватные – толщиной 120 мм.

Полиуретановые серии часто используются для строительства производственных, технических, вспомогательных сооружений. Материал химически инертен, идеален для гидроизоляции, потому что закрыто 99% пор.

По гигиеническим нормам ППУ подходит для использования в холодильном оборудовании, предназначенном для пищевых продуктов. Пенополиуретан долговечен, устойчив к механическим и температурным деформациям. Ограничением для применения в жилых помещениях является пожароопасность материала.

Пенополистирол стоек к биологическим, химическим факторам, водонепроницаем. Материал долговечен, в 2 раза легче минваты, обладает хорошей адгезией. Наполнитель не деформируется при колебаниях температуры.

Изделия из ППУ можно монтировать в любое время года. К недостаткам относится низкий предел возгорания. После пожара стандартные плиты подлежат полной замене. Возможно приобретение стройматериала, изготовленного из самозатухающих и трудновоспламеняемых видов пенополистирола.

Утеплитель из минваты отличается лучшей теплопроводностью, практически не горит. Кроме того, минеральная вата не подвержена усадке, температурным деформациям, поглощает посторонние звуки и шумы. Из-за нулевой коррозионной активности на металлической облицовке не образуется ржавчина. С другой стороны, материал отличается повышенной паропроницаемостью.

К определенным недостаткам также относится невысокая влагостойкость минваты. Водопоглощение материала при размещении в жидкости достигает 600%. Гигроскопичность составляет 0,2-2%.

Намокший материал утрачивает теплоизоляционные свойства. Поэтому облицовка, изготовленная из минеральной ваты, обязательно защищается обшивкой. При монтаже тщательно контролируется герметичность соединений замков, доборных элементов.

Преимущества сэндвич-панелей

Современные стройматериалы пользуются растущим спросом из-за отличных характеристик. По многим показателям традиционные кирпич, бетон, дерево уступают облицовочным плитам. Посмотреть, что такое сэндвич-панели, примеры монтажа можно на фото.

Мобильность. Плиты имеют стандартные размеры и небольшой вес. Возможны легкая транспортировка со склада на объект, оперативное перемещение материалов. Расходы на доставку квадратного метра стены в 40 раз ниже затрат на перевозку бетона или кирпича такой же площади. Возможен быстрый демонтаж конструкции, перевозка и сборка в другом месте.

Высокая скорость строительства. Из-за малой массы снижается общая нагрузка на фундамент и перекрытия. Возможно уменьшение проектной прочности основания, использование недорогих проектных решений, снижение затрат на возведение объекта. В некоторых случаях можно обойтись без использования тяжелой строительной техники, что также повышает скорость и снижает расходы на строительство.

Экологичность. Плиты с наполнителем из минеральной ваты относятся к группе материалов НГ, соответствующей нормам пожарной безопасности. Соответствие стандартам подтверждается сертификатами и декларациями.

Металл и пластик не подвержены воздействию грибков, плесени. Защитное полимерное покрытие предотвращает разрушение материала химическими веществами. Облицовка выдерживает постоянные перепады температур, повышенную влажность.

Хорошая теплоизоляция. 10-сантиметровый слой пенополистирола эквивалентен:

  • 52.5 см бруса;
  • 60 см пенобетона;
  • 101 см керамзитобетона;
  • 230 см кирпича;
  • 450 см бетона.

Из-за низкой теплопроводности во много раз сокращаются расходы на отопление. Использование более тонких перегородок увеличивает полезную площадь помещений. Сэндвич-панели широко применяются для реконструкции и ремонта фасадов, повышения теплоизоляционных характеристик.

Долговечность. Нормативный срок службы зданий превышает 40 лет.

Ремонтопригодность. Если поврежден один из участков, элемент демонтируется и быстро заменяется новой плитой.

Приемлемая стоимость. Основной причиной популярности является низкая себестоимость строительства. Фасады и помещения оформляются привлекательными декоративными материалами. Внешний вид сооружений ничем не уступает зданиям, построенным по классическим технологиям.

Особенности монтажа

Бригада профессионалов может построить каркас здания 70-100 м² из сэндвич-панелей за 5-7 дней. Обязательными условиями считаются наличие подробного проекта и предварительная подготовка плит. Благодаря высоким темпам сокращаются расходы на зарплату.

Из-за небольшой нагрузки проектировщики часто выбирают недорогой свайно-винтовой фундамент. Такие связки быстро устанавливаются и отстаиваются. Возможно возведение каркаса без выжидания технологической паузы.

Следует учитывать, из чего состоят сэндвич-панели. В плитах невозможно бурить штробы. Поэтому трубы и проводка прокладываются снаружи. Тем не менее, некоторые коммуникации можно спрятать под фальшполом или стяжкой.

Перед началом строительства составляется подробный проект. Порядок формирования каркаса рассчитывается с точностью до сантиметра. Поэтому практически невозможна модернизация, если требуется внести изменения на этапе завершения стройки.

Монтаж сложно выполнить неподготовленному человеку. В зависимости от расположения панельных зон используются анкера, шпильки, болты, саморезы. Некоторые участки обрабатываются монтажной пеной.

Если нарушена последовательность монтажа, возможны быстрое разрушение, постоянное выпадение конденсата, снижение теплоизоляционных характеристик.

Сэндвич-панели требуют аккуратного обращения. При неравномерной усадке стены слегка перекашиваются. Косвенным признаком проблем являются плохо закрывающиеся двери, окна.

Производство сэндвич-панелей

Изготовление облицовочных плит производится в автоматическом или полуавтоматическом режиме. Последовательность операций зависит от состава оборудования на производственной линии. Себестоимость продукции, произведенной полуавтоматическим методом, выше из-за применения ручного труда.

Производство изделий из различных видов утеплителей имеет определенные особенности.

Технические характеристики пенополистирола изотропны и одинаковы по всем направлениям. Плиты материала нарезаются по размеру и укладываются между облицовкой.

Утеплитель из минеральной ваты проходит предварительную подготовку. Сначала собираются отдельные ламели с ориентацией волокон по длине изделия. Затем заготовки размещаются между внешними слоями. Такая конструкция повышает механическую прочность строений.

Процесс производства плит с металлическим покрытием состоит из следующей последовательности:

  • Размещение рулона металла на разматывающем барабане.
  • Протяжка в прокатный стан.
  • Прохождение через валки и формирование проектного профиля со стыковыми замками.
  • Размещение на сборочном стенде.
  • Нанесение клеевого состава на нижний слой облицовки.
  • Нанесение слоя утеплителя. Соседние участки смещаются по длине.
  • Фрезерованные ламели, формирующие пазогребневые стыки, размещаются по краям.
  • Нанесение клеевого состава на ламели.

Укладка верхнего слоя облицовки. В полуавтоматическом режиме размещение производится вручную. На автоматизированных линиях специальное устройство захватывает накрывающий лист и размещает поверх ламелей.

Полимеризация клеевого состава. После сборки заготовки размещаются под прессами. Упаковка. Готовая продукция отправляется на склад.

Изделия, изготовленные на автоматизированных линиях, имеют более высокое качество и низкую себестоимость. Поэтому продукция крупных компаний пользуется постоянным спросом.

Производство облицовки с наполнителем из пенополиуретана (ППУ) имеет другую последовательность операций. Профилированная облицовка фиксируется на неподвижной основе. В пространство между внешними слоями подается жидкий ППУ.

Происходит процесс полимеризации, после затвердевания материал приклеивается к металлическим листам. Стоимость изделий с наполнителем из ППУ невысока. Но область применения ограничена из-за группы горючести.

Из материала, посвященного теме сэндвич-панели, для чего используются, следует, что плиты – универсальная продукция для качественной облицовки. Готовые конструкции отличаются низкими эксплуатационными затратами, высокой ремонтопригодностью. Из-за многочисленных преимуществ облицовочные плиты постепенно вытесняют с рынка традиционные стройматериалы.

Разновидности сэндвич-панелей, их специфика использования и сфера применения




Это современная многослойная строительная основа стоимость которой существенно уменьшает общие расходы на постройку объекта, сокращает затраты, сопряженные с погрузкой, перевозкой и монтажом приспособлений. Помимо этого, небольшая масса панелей упрощает нагрузку на основу. На сегодняшний день сэндвич-панели повсюду применяют в постройке квартирных строений и индустриальных построек.

Что это такое?

Сэндвич-панели — это крупногабаритные системы в варианте трехслойных компонентов с теплоизоляционным слоем, выполненные с прогрессивных материалов: минеральной ваты либо пенополистирола.

Поверхность материала не нуждается в последующей обработке. Жесткое покрытие панелей производится с прочных оцинкованных листов стали с двухсторонним полимерным напылением значительной износостойкости. В качестве защитного покрытия на время транспортировки используют предохранительную оболочку, которую можно без труда снять после установки конструкции.

Также покупатель получает дополнительные компоненты — разнообразные железные профили для объединения панелей, включая саморезы для крепежа. Поэтому работа по сборке существенно упрощается и помощи в качестве вызова целой бригады не понадобится.

Виды и состав

Согласно функциональному предназначению бывают стеновые и кровельные панели.

Стеновые применяются для строений различного направления (складских, производственных, управленческих, трейдерских и иных). Помимо этого, они могут использоваться при возведении квартирных зданий с малым количеством этажей.

Еще один метод использования стеновых панелей — здание отгораживающих внутренних и внешних систем, настил полов и приспособление между этажного перекрытия. Данные материалы зачастую применяются для перестройки построек.

Панели кровельного типа применяются при постройке кровель, что также касается строений и построек наиболее различных видов.

Отдельную категорию формируют инновационные панели поэлементной установки.

В них применяется эффективный утеплитель, который дополнен профилем из покрытой цинком холоднокатаной стали с полимерным напылением. Помимо этого, учтена концепция защиты от ветра и воды, что создает системы прочными к наиболее экстремальным влияниям погоды.

Вариации поэлементной установки широко применяются в качестве материала стабильного к погодным условиям, оптимальной звукоизоляцией, широким ассортиментом комплектации, а также финансовой доступностью.

Разновидность панелей, включая теплоизоляцию:

  • минеральная вата;
  • стекловолокно;
  • пенополиуретан;
  • пенополистирол;
  • комбинированные материалы.

Минеральная вата содержит волокнистую структуру и производится из силикатных расплавов, которые приобретают из шлаков, высоких пород либо их консистенций. Важное преимущество данного вида обуславливается обширной известностью благодаря огнестойкости.

Имеется и недочет — низкая водоустойчивость. Ее поглощение влаги при абсолютном погружении в смесь доходит 600%. Непосредственно по этой причине такой вид содержит обшивку в качестве защиты от осадков. Устойчивость минеральной ваты к влиянию пара и грибов зависит от того, в каких обстоятельствах эксплуатируют материал. Для грибов в вате не формируется подходящих обстоятельств размножения, но иногда они могут при малейшем появлении уничтожать материал.

Достоинства:

  • высокие характеристики термоизоляции и звукоизоляции;
  • экологическая чистота;
  • установка без труда;
  • огнестойкость;
  • не подверженность температурным деструкциям;
  • нулевая коррозийная динамичность.

Минусы:

  • постепенная потеря теплоизоляционных качеств с ходом времени. Возобновлению данные качества не подлежат;
  • большой вес;
  • повышенная паропроницаемость;
  • установка только без осадков;
  • при работе необходимо надевать респиратор, поскольку материал вреден.

Стекловолокно — основа похожа на вату, так как материал включает минеральные составляющие, а также подобные технологические процессы производства.

Преимущества:

  • высокий показатель надежности и оптимальная эластичность;
  • устойчивость к химическим веществам;
  • не горючесть;
  • сравнительно небольшой вес;
  • высокие теплоизоляционные качества;
  • безвредность.

Недочеты:

  • всасывание огромного процента жидкости;
  • невозможность эксплуатации при температуре за 400 С;
  • деструкция при колебании температур;
  • выветривание, вызывающее аллергию у человека.

Пенополиуретан содержит незначительный показатель теплопроводности, химически нейтральный материал, содержит до 99% закрытых пор, а также применяется в холодильном оснащении.

Имеется минус — высокая воспламеняемость.

Достоинства:

  • малая тепло проводимость;
  • не подверженность деструкциям;
  • стойкость к химическим и биологическим соединениям;
  • долговечность;
  • безвредность;
  • отличное сцепление с бетоном, сплавом, стеклом, кирпичом;
  • эластичность;
  • не подверженность к коррозии.

Минусы:

  • пожароопасность;
  • высокая стоимость

Пенополиизоцианурат — основа, представляющая собою улучшенный пенополиуретан, в котором сочетаются достоинства ППУ и стабильность к влиянию огня.

Плюсы:

  • крайне небольшая тепло проводимость;
  • не подверженность автоматическим и температурным влияниям;
  • пластичность;
  • безвредность;
  • высокий показатель сцепления со многими материалами;
  • стойкость к пламени;
  • не подверженность ржавчине;
  • служит долгое время.

Минусы:

  • высокая восприимчивость к погодным осадкам и солнечному излучению;
  • материал завышенной ценовой категории.

Пенополистирол отличается значительными теплоизолирующими качествами, устойчивостью к химическим воздействиям.

Недочет материала состоит в восприимчивости к влиянию солнечного освещения, а также горючесть.

Плюсы:

  • хорошие теплоизоляционные качества;
  • не гигроскопичность;
  • легкость;
  • не горючесть;
  • возможность применения в мороз;
  • материал служит долго.

Минусы:

  • вызывает аллергию;
  • при солнечном излучении крошится;
  • размягчается при влиянии температуры свыше 1000 С;
  • пожароопасный;
  • легко повреждается птицами и грызунами.

Комбинированный наполнитель — строительные системы, сердечник которых заключается из базальтовой ваты с добавлением пенополистирола. Пласты приклеены полиуретановым клеем по целому участку. Минеральная вата в структуре такого типа гарантирует стойкость к огню, а пенополистирол — значительную механическую надежность, звукоизоляцию.

Где применяют

Когда основательно прерваться на типах помещений, где больше всего применяются панели, возможно, выделить востребованность данного материала:

  • спортивных арен;
  • с/г ангаров;
  • производственных модулей;
  • объектов пищевой индустрии;
  • жилых строений;
  • гаражей;

Кровельные и стеновые панели обретают обширное использование:

  • при сооружении отгораживающих систем;
  • постройке перегородок управленческих и торговых, объектов, индустриальных цехов;
  • проведение трудов по термоизоляции низкотемпературных комнат.

Панели выручают в случае сжатых сроков деятельности, так как строительство системы выполняется относительно просто и в кротчайшие сроки. Подобные панели позволяют максимально уменьшить расходы, поскольку не предполагают дополнительной отделки. По причине подобных уникальных качеств и потребность сэндвич-панелей невероятно высокая.

Шумоотражающие панели применяются для устранения шума в населенных пунктах.

Какие существуют способы монтажа акустических мембран, читайте здесь.

У нас вы узнаете во скольких этапов выполняется монтаж звукоизоляционных плит.

Вывод

Сэндвич-панели — гигиеническая основа не нуждающийся во вспомогательном обслуживании. После строительства системы материал полностью готов к эксплуатации. Защищенность строительного материала делает его востребованным для множества сфер деятельности человека.

Бесспорно, данный материал обладает в основном положительными качествами: невероятная элементарность монтажа, меньшие расходы на постройку, удобная перевозка, возможность выполнения трудов в любой период года, низкая нагрузка на основу. Также преимуществом является отличная шумоизоляция, безопасность для человека, хорошая термоизоляция и гигиеничность.

Сэндвич-панели: что это, виды, характеристики

Сэндвич-панели — это надежный материал для строительных и отделочных работ, как бытовок так и строений любого другого вида. Он состоит из трех спрессованных слоев: утеплитель между двумя листами оцинкованного металла или пластика с защитным покрытием. Строительные сэндвич-панели (СПП) просты в установке, обладают высокой прочностью, теплоизоляционными свойствами, что позволяет их использовать для строительства зданий любого назначения.

Когда появились сэндвич-панели?

В 30-х годах перед американским архитектором Франком Ллойдом Райтом стояла задача спроектировать дома для среднего класса. Основной его идеей было создание жилых строений, которые выглядели бы презентабельно, и при этом гармонировали с природным ландшафтом. Райт придумал конструкцию одноэтажных блочных домов, в которых фасадные панели крепились на каркас, что значительно уменьшало расходы на строительство. Панели Райта состояли из трех слоев фанеры с двухслойным рубероидом. Фасады из фанеры были быстровозводимыми, простыми в установке. Однако недостаточная изоляция делала их непрочными.





Спустя 20 лет ученик Райта Олден Доу усовершенствовал технологию, заменив рубероид полиэстером. Массовое использование многослойного материала началось в 70-х. В качестве утеплителя стали добавлять пенополиизоцианурат (ПИР) и пенополиуретан (ПУР). Длительное время сборка слоев производилась прямо на стройплощадке. В начале 90-х появились предприятия, изготавливающие сэндвич-панели, готовые для монтажа.

Что представляют собой сэндвич-панели?

Стандартные строительные сэндвичи выпускают шириной в 1000 или 1200 мм, квадратной или прямоугольной формы. Максимальная длина составляет 1350 мм. Листы металла или пластика крепятся к утеплителю на двухкомпонентный клей. Их поверхность обрабатывают полимерным покрытием разных цветов, поэтому ССП не требуют дополнительной облицовки. Утеплители бывают четырех видов: минеральная вата, пенополистирол, пенополиуретан, пенополиизоцианурат, каждый из которых обладает различными показателями влагоустойчивости, огнеупорности, теплопроводимости.



Стены из сэндвич-панелей не уступают по прочности железобетонным и кирпичным, но при этом тоньше, что позволяет сохранить пространство.





Удельный вес материала от 21 до 35 кг/м², т.е. в десятки раз меньше, чем у силикатных и керамических кирпичей, что не требует укрепления основания. Между собой панели плотно крепятся системой шип-паз, zip lock и другими стыковыми конфигурациями, которые позволяют сохранить температуру.

Классификация строительного сэндвича

ССП используют для строительства, а также отделки торговых павильонов, ангаров, складских помещений, установки крыш, фасадов, стен жилых малоэтажных домов, кроме несущих. Выбор строительного сэндвича зависит от назначения и физических характеристик. Панели классифицируют:



  • по типу утеплителя;
  • по типу облицовки;
  • по типу защитного покрытия;
  • по назначению.





Подробнее о каждом признаке.

Состав утеплителей

Характеристики компонентного состава утеплителя ссп определяют противопожарные, звукоизоляционные, теплоизоляционные свойства стройматериала. Качество утеплителя влияют на износостойкость.



  • Минеральная вата — волокнистый материал, сделанный из доменного шлака или расплава горных пород. Обладает огнеупорными свойствами, из-за которых панели из минваты часто используются при строительстве промышленных зданий, где высок риск возгорания. Слоистая структура объясняет низкую теплопроводность и высокое звукопоглощение. Однако материал не влагостойкий, поэтому монтаж ССП с минватой невозможен при осадках. Нарушения технологии установки приводят к попаданию влаги в утеплитель, минвата разбухает, затем панель деформируется.
  • Стекловата — альтернативное решение для помещений с высоким уровнем влажности. Утеплитель не горюч, прочен, экологичен. Материал обладает повышенной теплопроводностью, из-за чего не популярен в отделке жилых помещений. Используется в строительстве автомоек, складских боксов. Максимальный период эксплуатации — 10 лет.
  • Пенополиуретан (ППУ) состоит из вспененных углекислым газом пластмасс. Материал не впитывает влагу, устойчив к грибкам, химическим соединениям. Пористая структура обеспечивает шумоизоляцию и удерживает тепло. Панели из ППУ популярны из-за легкости, долговечности (срок службы более 30 лет), высокой окупаемости. Такой утеплитель обладает низкой огнеустойчивостью.
  • Пенополистирол или пенопласт чрезвычайно легкий. Его низкая цена обуславливает использование ССП в строительстве временных конструкций и перекрытий. Огнеустойчивость низкая. Для устранения этого недостатка производители обрабатывают утеплитель антипиреном.
  • Пенополиизоцианурат (ПИР) сравнительно новый тип утеплителя, объединяющий положительные свойства минеральной ваты и пенополиуретана. Устойчив к влаге, огню, сохраняет тепло, при этом легкий и долговечный. Единственный недостаток — сравнительно высокая стоимость.





Выбор утеплителя зависит от типа будущего строения.

Виды облицовки строительного сэндвича

ССП отличаются типом облицовки. Двусторонняя металлическая оцинкованная обшивка применяется при установке кровель, в качестве фасадов каркасных технических помещений, гаражей, торговых киосков. При комбинированной облицовке одна поверхность сэндвич-плиты металлическая, вторая — из гипсокартона, ДВП или фанеры. Такими плитами создают внутренние перегородки, которые сохраняют прочность и декоративные функции, используют как напольное покрытие.



Для отделки откосов, балконов, офисных перегородок используют панели из ПВХ. Бумажно-алюминиевая обшивка применяется в теплоизоляционной отделке стен и пола.

Защитное покрытие облицовки

Для защиты металлической обшивки строительных сэндвичей от коррозии, химических веществ, ультрафиолета используют различные полимерные покрытия:



  • Полиэстер (PE) самое популярное покрытие, толщиной 25 мкм. Обработанный таким составом металл можно использовать в любых климатических условиях.
  • Пластизол (PVC) применяется на облицовке для наружной отделки и кровельных работ. Плотность слоя в 200 мкм защищает от коррозии, механических повреждений.
  • Полидифторионад (PDVF) выдерживает суточные перепады температур от +120 до -60 градусов. Устойчив к ультрафиолету, не позволяет выцветать краске, применим даже в условиях агрессивной среды.
  • Пурал (Pural) — полиуретановое матовое покрытие, стойкое к воздействию коррозионно-активных веществ.



Состав защитного покрытия, а также его толщина в мкм указывается в маркировке сэндвич-плит.

Отличия стеновых и кровельных панелей

По способу применения сэндвич-панели делятся на стеновые и кровельные. Стеновые ССП имеют стандартный композитный состав, могут различаться типом облицовочного материала, утеплителя и профилирования. Металлическая облицовка имеет мелковолновой, трапециевидный, v- образный или гладкий профиль. Последний тип профлиста используется при создании внутренних перегородок. Стеновые панели крепятся между собой замковым соединением шип-паз или скрытым замком zip lock.



Кровельные панели применяют для создания крыш. Листовой стали придают дополнительные ребра жесткости, чтобы крыша выдерживала вес осадков. Для заполнения пустот ребер металлопрофиля используют дополнительный слой изоляции. Фиксируют кровельные CСП фальцевым замком.

Особенности монтажа стеновых и кровельных сэндвичей

Поскольку строительные сэндвичи не являются несущим элементом, их установка начинается с подготовки каркаса или основания. Поверхность должна быть очищена и обработана от коррозии. На металлический каркас панели крепятся самозакручивающимися винтами, для основания из брусьев подойдут саморезы по дереву. К основанию из бетона плиты фиксируются на анкерный дюбель.





При работе со стеновыми ССП применяют 2 способа монтажа:



  • Горизонтальный. Начинают с установки рисок для разметки и дальнейшего выравнивания панелей. Материал монтируют прямо на цоколь. Вертикальные швы каждого ряда уплотняют минватой.
  • Вертикальный начинают от нижнего угла. Ровность монтажа проверяют отвесом.
    Пазы замков ССП заполняют тонким слоем герметика, непосредственно перед стыковой, чтобы не деформировать. Между рядами делается компенсационный шов.



Установка кровельного профнастила также вертикальная или горизонтальная. При обеих технологиях монтаж начинается с нижнего края крыши. Пазы одной плиты совпадают с серединой следующей, поэтому комплектовать их необходимо в шахматном порядке. Для монтажа используют саморезы с уплотнений резиной. Края ССП зачищают на 1 см от слоя уплотнителя для плотной стыковки.





Для дополнительной гидроизоляции швов используют монтажную пену. При выборе материала следует обратить внимание на толщину панелей: для крыш с наклоном до 10 градусов она должна быть не менее 300 мм.

Неоспоримые достоинства сэндвич-панелей

Благодаря небольшому весу и замочному креплению, строительство домов из сэндвич-материала напоминает сборку конструктора и занимает всего 4-6 месяцев. Такие сооружения запрещено создавать высотой больше двух этажей, но легкую в сборке и демонтаже конструкцию можно переделывать и достраивать.



Физические характеристики материала не требуют возведения мощного фундамента, позволяют проводить строительные работы при любых погодных условиях.



Панели выпускают в различной цветовой гамме, матовые и ламинированные. В домах из ССП не требуется теплоизоляция, что делает их комфортными для проживания в северных широтах. Такие здания сохраняют тепло в 3 раза лучше домов из бревен, в 10 раз лучше кирпичных, в 30 — из железобетона. Состав утеплителя устойчив к грибкам, дома из ССП безопасные и гигиеничные.

Недостатки

Что нужно знать о недостатках домов из сэндвич-панелей перед выбором стройматериала? Для герметичной стыковки ССП требуется опыт и профессионализм, что скажется на цене работы. Ошибки в монтаже сведут на нет теплоизоляционные свойства материалов. Конструкция жилого дома с поддержанием температуры требует установки системы вентиляции.



Характеристики Сэндвич панели, их разновидности, размеры

Компания "ПрофМаркет" предлагает Вам такие удивительные конструкции как сэндвич-панели. Так называются теплоизолирующие трехслойные изделия, состоящие из стальной обшивки и утеплителя. В качестве металлической обшивки используют холоднокатаную оцинкованную сталь, покрытую защитным составом. Целостность конструкции поддерживается полиуретановым двухкомпонентным клеем, который надежно соединяет облицовку с базальтовым волокном. Остановимся на основных характеристиках сэндвич-панелей и рассмотрим их более подробно.

Утеплитель и теплопроводность сэндвич панелей

В качестве утеплителя в панелях обычно используют минвату на основе базальта. Она относится к негорючим материалам, что может подтвердить сертификат пожарной безопасности и проведенные испытания. Благодаря такой теплоизоляции конструкции подходят для использования в любых климатических районах. Кроме того, они могут применяться для любых целей: для возведения стен и для укрытия кровель. При этом в процессе эксплуатации не меняются теплоизоляционные свойства материала. Минераловатный сердечник панелей имеет практически самую низкую теплопроводность, что обеспечивает эффективную задержку тепла или поддерживает прохладу.

Наименование показателя Стеновые сэндвич-панели Кровельные сэндвич-панели
1 Плотность, кг/м3 90-120 120-150
2 Теплопроводностьпри температуре 25 градусов Цельсия, Вт/(м2К) 0,04 0,046
3 Группа горючести НГ НГ

Теплопроводность сэндвич-панелей напрямую связана с санитарно–гигиеническими требованиями, условиями комфортности и требованиями энергосбережения. Их сопротивление теплопередаче для различных зданий и климатических условий можно найти в СНиП II-3-79*.

Клей для сэндвич панелей

Благодаря склеиванию всех слоев с помощью двухкомпонентного полиуретанового клея обеспечивается их совместная работа. В его состав входят полиол и изоцианат. Утеплитель с поперечно-ориентированными волокнами наделяет изделие стабильными механическими и высокими прочностными характеристиками, т.е.  сэндвич-панель воспринимает нагрузку как единая целая конструкция.

Размеры сэндвич панелей

В таблице, которая расположена ниже, можно увидеть основные размеры сэндвич-панелей. Но следует знать, что изделия длиной меньше 2-х метров не изготавливаются.

Тип панели Длина, см Ширина по утеплителю, см Толщина, см
Стеновая сэндвич-панель 200-1400 100, 118 5, 8, 10, 12, 15, 17,5, 20
Кровельная сэндвич-панель 200-1400 100 5, 8, 10, 12, 15, 17,5, 20

Специалисты не рекомендуют применять кровельные элементы толщиной 5, 8 см на крышах с уклоном меньше 7-ми градусов.

Наружная облицовка сэндвич-панелей

Основным материалом для наружной обшивки сэндвич-панелей является тонколистовая оцинкованная сталь, покрытая декоративно-защитным лакокрасочным составом. При этом ее толщина составляет максимум 0,7 мм.

При изготовлении материала возможно использование других  материалов, которые не уступают вышеописанным по механическим,  технологическим и другим характеристикам.

Огнестойкость

Так как минвата считается негорючим материалом, стоит выделить еще одну характеристику сэндвич-панелей – огнестойкость. При средней толщине утеплителя они имеют 2-ую степень огнестойкости. Согласно результатам испытаний, предельное распространение огня для изделия составляет 0 см, то есть оно относится к классу пожарной опасности K0 (непожароопасные конструкции).

Чтобы организовать максимальную изоляцию, герметичность и увеличить огнестойкость здания, нужно закрыть все стыки нащельниками, которые обеспечивают дополнительную противопожарную защиту.

Водостойкость сэндвич-панелей

Достаточно важная характеристика сэндвич панелей - высокая водостойкость, которая обеспечивается водоотталкивающими свойствами теплоизоляционного слоя. Общее количество влаги, которое конденсируется на утеплителе, составляет не более 0,09%. Этот показатель стоит учитывать при относительной влажности воздуха 95%.

Благодаря этому повышается тепловая защита панелей при различном климате. В качестве дополнительной защиты внутреннего слоя от проникновения влаги и воздуха служит прокладка уплотнителя и герметика, которыми заполняются все замки по продольным стыкам.

Звукоизоляционные характеристики сэндвич-панелей

Что касается звукоизоляции, то данная характеристика сэндвич-панели остается всегда на самом высоком уровне. При их использовании эффективно снижается уровень шума и улучшается  акустика помещения. Этот параметр очень важен при возведении перегородок и покрытий в промышленных зданиях, в которых во время работы издается много шума.

Основное предназначение стеновых сэндвич-панелей - обеспечение шумоизоляции, то есть защита помещений от проникающих и исходящих громких шумов. Звук проникает в конструкцию, проходит через утеплитель и затухает, так как он имеет высокую звукоизоляцию и звукопоглощение.

Тепловой изгиб сэндвич-панелей

При эксплуатации изделий (при воздействии температуры) возможно появление тепловых деформаций облицовки, изменение размеров в тех местах, где появляются максимальные изгибающие моменты. Основное проявление этой характеристики сэндвич-панели – появление поперечных складок, отрыв либо срез крепежей.

Температура наружной обшивки панели достигает максимума в летнее время. Это связано с цветом и отражающей способностью поверхности. Во избежание потери устойчивости металлической облицовки нужно обеспечить правильное опирание многопролетной конструкции так, чтобы не возникало критических напряжений.

В связи с тем, что они могут закрепляться в нескольких точках, нужно предпринять меры по уменьшению деформаций обшивки:

  • выбирать более светлые оттенки сэндвич-панелей;
  • применять двухопорную схему закрепления;
  • выбирать конструкции размером до 6-ти метров.

Лакокрасочное покрытие сэндвич-панелей

Вы можете купить у нас сэндвич-панели с различными покрытиями, среди которых выделяют полиэстер, пластизоль, пурал, полидифторионад. Остановимся на каждом немного подробнее.

Полиэстер – недорогой состав, который может применяться в любых климатических районах. Он обладает глянцевой или матовой поверхностью и хорошими декоративными свойствами. Основой покрытия выступает полиэфир, который отлично сохраняет цвет конструкции. Оно обладает отличной гибкостью, что позволяет придавать материалу различные формы.

Пластизоль включает в себя ПВХ и пластификаторы. Он имеет отличную устойчивость к коррозии,  механическим воздействиям и вальцовке. Отличается высокой формируемостью. При использовании в жарких местностях лучше выбирать светлые оттенки, поскольку они отражают солнечные лучи, меньше выгорают и нагреваются.

Пурал – это покрытие, которое состоит из полиуретана. Оно обладает шелковисто–матовой поверхностью и подходит для наружного применения. Материал устойчив к перепадам температуры, коррозии, ультрафиолету, истиранию и механическим повреждениям. Однако в сравнении с полиэстером он плохо переносит пластические деформации, поэтому ему нужно более бережное обращение.

Полидифторионад используется в тех случаях, когда необходимо получить высококачественное покрытие. Покрытие имеет отличные антикоррозийные свойства, внешний вид, однако склонно к деформациям.

Характеристики Полиэстер Пластизоль Пурал Полидифторионад
Толщина покрытия, мкм 25 175/200 50 25/27
Максимальная температура эксплуатации, градусы Цельсия +120 +60 +120 +120
Сохранность внешнего вида ++ +++ ++++ +++++
Устойчивость к ультрафиолету ++++ +++ ++++ +++++
Устойчивость к механическим воздействиям +++ +++++ ++++ ++++

В качестве защитного состава могут применяться и другие материалы, характеристики которых соответствуют описанным выше. Для улучшения защитных характеристик сэндвич-панели покрывают специальной пленкой, которая сохраняет его в процессе транспортировки и монтажа.

Вес сэндвич-панелей

Низкий по сравнению с другими материалами вес сэндвич–панелей облегчает возведение зданий, делает его более простым и удобным. Это свойство изделий уменьшает затраты на строительство и сокращает его сроки. В таблице, расположенной ниже, перечислены массы конструкций с минплитой плотностью 120 кг/м3.

Наименование Вес 1 пм в зависимости от толщины утеплителя, кг -//- -//- -//- -//- -//- -//-
Стеновые панели с толщиной 50 80 100 120 150 175 200
облицовки 0,6/0,6 и шириной 1000 мм 17,89 21,49 23,89 26,30 29,89 32,89 35,89
-//- шириной 1180 мм 18,20 22,44 25,28 28,11 32,36 35,90 39,44
Кровельные панели с толщиной облицовки 0,7/0,6 и шириной 1000 мм 21,01 24,60 27,01 29,41 33,01 36,01 39,01

Долговечность сэндвич-панелей

Чтобы материал прослужил около 40 лет, необходимо правильно его смонтировать и постоянно контролировать его состояние. Данную характеристику сэндвич-панелей могут гарантировать:

  • высококачественные материалы;
  • передовые технологии изготовления;
  • полимерные покрытия, поддерживающие стойкость цвета при минимальном уходе.

Вышеперечисленные характеристики сэндвич-панелей понравятся многим заказчикам, которые хотят построить здание быстро и недорого. Компания "ПрофМаркет" поставляет только высококачественный материал, поэтому многие заказчики к нам возвращаются.

Сэндвич-панели

- обзор

13.6.1 Композитные сэндвич-панели

Сэндвич-панели обычно состоят из относительно мягкой сердцевины, зажатой между двумя жесткими внешними лицевыми листами. Добавление сердечника увеличивает жесткость на изгиб за счет увеличения второго момента площади конструкции без значительного увеличения веса. Таким образом, такие конструкции обладают высокой удельной прочностью и жесткостью, а также акустическими демпфирующими свойствами, что делает их привлекательными материалами для применения в аэрокосмической отрасли.Например, 8% смачиваемой поверхности Boeing 707 составляют многослойные конструкции, этот показатель вырос до 46% в самолетах Boeing 757 и 767 [39]. Кроме того, фюзеляж Boeing 747 в значительной степени основан на сотовых конструкциях Nomex, а также полы, потолок и боковые панели [39]. Точно так же Beech Starship признан первым самолетом, полностью состоящим из сэндвичей, в конструкции которого использованы углерод / номекс и арамид / номекс. Многослойные конструкции, в основе которых лежат сотовые заполнители, также находят широкое применение в стенах багажных отсеков, конструкциях, которые потенциально могут подвергаться взрывным нагрузкам от скрытых взрывчатых веществ [40].

Существует огромная возможность для потенциальных комбинаций лицевого листа и сердечника, включая изменение геометрии (толщины лицевых листов и сердечника), материала (смола, арматура, материал сердечника), методов соединения и изготовления. Arora et al. [41] представляют измерения переходных характеристик в результате взрывных испытаний сэндвич-панелей с эпоксидными лицевыми панелями из E-стекловолокна и сердцевинами из полимерной пены (Corecell). Панели считались репрезентативными для полноразмерных панелей, используемых на морском транспорте, с открытой целевой площадью 1.6 × 1,3 м. Панели были загружены путем взрыва 30 кг сфер из полиэтилена 4 на расстоянии нескольких метров от панели. Данные о нестационарном поле деформации и смещения были получены с использованием высокоскоростной фотографии и цифровой корреляции изображений [41]. Наблюдалась асимметричная деформация панели из-за граничной поддержки панелей. КЭ-модели были построены с использованием Abaqus, чтобы понять влияние граничных условий на отклик панели. Повреждение лицевой стороны произошло из-за растрескивания и сопровождалось локальным отслаиванием.Также были очевидны растрескивание сердечника при сдвиге и разрушение поверхности раздела. На оборотных лицевых листах не было видимых разрывов от разрывов и растрескиваний [41].

Gardner et al. [42] представили результаты испытаний ударно-нагруженных сэндвич-панелей, содержащих лицевые панели из винилэфирного стекла E и сердцевину из полимерной пены Corecell. Были также исследованы испытания на панелях с сердцевинами ступенчатого изменения плотности и прослойками из полиуретана. Корреляция цифрового изображения использовалась для захвата динамического отклика панелей. Результаты показали, что полиуриевый сердечник улучшает характеристики панелей при размещении на задней стороне панели.Наблюдались сжатие сердечника, отслоение лицевой панели и растрескивание сердечника.

Langdon et al. [43] протестировали композитные панели из стекловолокна и винилэфира, имеющие массу, эквивалентную многослойным панелям, имеющим такой же композит в лицевом листе и сердцевине из вспененного ПВХ. Хотя полимеры на основе сложных виниловых эфиров не являются смолами для авиакосмической промышленности, метод и результаты исследования представляют интерес для тех, кто занимается взрывными испытаниями многослойных структур для аэрокосмических применений. Панели имели открытую площадь диаметром 200 мм и заряжались детонирующим пластиковым взрывчатым веществом в непосредственной близости от панелей [43].Наблюдалось расслоение лицевых листов, сжатие сердечника, фрагментация сердечника и разрыв волокна [43], как показано в типичном примере на Рисунке 13.9. КЭ моделирование отклика панели также было выполнено. Испытания показали, что в этом конкретном случае простые композитные панели обладают превосходной устойчивостью к взрывной нагрузке, поскольку они могут подвергаться взрывам с большей массой заряда без разрушения. КЭ анализ и эксперименты показали, что это произошло из-за более высокой скорости, передаваемой на лицевую поверхность листа во время взрывного нагружения, что привело к выходу из строя лицевой пластины.Высокие скорости вызвали разрушение волокна на передней поверхности листа, в результате чего мягкий сердечник подвергся взрывной нагрузке, что привело к фрагментации сердечника. Хотя панели предназначались для использования в морских приложениях, работа подчеркивает как необходимость тщательного проектирования композитных панелей, так и сложную взаимосвязь между геометрическими и материальными свойствами этих конструкционных материалов.

Рисунок 13.9. Фотография поперечного сечения взрывозащищенной полимерной сэндвич-панели с лицевыми панелями из стекловолокна и винилэфиром и сердцевиной из пенопласта

(Импульс = 19.1 Н · с, заряд ПЭ4 10 г) [43].

С точки зрения авиакосмической отрасли, работа, опубликованная в [40–43], указывает на важные соображения по использованию композитных сэндвич-панелей во взрывостойких приложениях. Некоторые из важных соображений - это толщина лицевого листа, эквивалентность простых композитных ламинатов, технология покрытия, характеристики поглощения энергии сердцевиной и сопротивление расслаиванию композитных лицевых листов.

Важность сэндвич-структур и разработка первых композитных сэндвич-панелей

ВВЕДЕНИЕ

Экономия энергии или сокращение ее потребления сегодня является одной из основных задач инженерной мысли.Инновации в области материаловедения открывают возможности для производства более легких и прочных конструкций с пониженным энергопотреблением. Среди наиболее популярных материалов для этой цели - «Композиционные материалы». Вместо отдельных компонентов они имеют по крайней мере два разных компонента, которые при объединении сохраняют преимущества отдельных компонентов. В то время как одна составляющая (арматура) обеспечивает прочность и жесткость всей системы материалов, другая составляющая (матрица) используется для удержания арматуры вместе.Полимерные композитные материалы, армированные волокном, являются наиболее важными из всех типов.

Наиболее важным свойством армированных волокном полимерных композиционных материалов является их характер «от высокой прочности до низкой плотности». Сравнение прочности на разрыв и плотности композитов с различными материалами можно увидеть на Рисунке 1 (диаграмма материалов Эшби). Именно эти характеристики сделали полимерные композиты важным компонентом авиационной и аэрокосмической промышленности за последние 40 лет.Сегодня не менее 50% любого самолета состоит из полимерных композитов. Пример внешнего вида Boeing B787 показан на рисунке 2.

Использование композитов не ограничивается внешними частями самолета. 70% деталей интерьера также состоят из полимерных композитов. Основав Центр передового опыта в области композитных материалов (CTCE) в 2016 году, KordSA внесла важный вклад в расширение использования композитов и, таким образом, в генерацию статистики, которую мы видим на Рисунке 2. Теперь, однако, мы, похоже, переходим к новому фаза, с разработкой и повсеместным использованием «Композитных плоских сэндвич-панелей»

Рисунок 1: Сравнение материалов по прочности и прочности.destiny
Рисунок 2: Процент материалов, используемых во внешних частях самолета Boing B787.

КОМПОЗИТНЫЕ СЭНДВИЧ-ПАНЕЛИ

Через CTCE компания Kordsa занимается производством больших композитных плоских сэндвич-панелей для внутренней части салона коммерческого самолета, включая такие элементы, как камбуз, туалеты, места для отдыха экипажа, полы и боковины. Но что такое композитная сэндвич-панель? Как упоминалось ранее, армированный волокном полимерный композитный материал может обеспечить значительную прочность благодаря своей низкой плотности.Однако, несмотря на свои высокие характеристики прочности на разрыв, композит не может выдерживать такие сильные нагрузки при изгибе. Простое правило «механики твердого тела», показанное на рисунке 3, гласит, что выдерживаемое напряжение изгиба связано с его моментом инерции (I), который также связан с его толщиной (h). Если толщина конструкции увеличивается, величина напряжения изгиба под нагрузкой уменьшается, как показывают уравнения на Рисунке 3. Однако производить толстые композитные материалы непросто, поскольку это требует больших затрат и значительного времени.В дополнение к этому в толстых композитах с большей вероятностью будут происходить экзотермические реакции, что может отрицательно сказаться на физических и химических свойствах материала. По этой причине требуется другой тип армирования для увеличения несущей способности этих армированных волокном полимерных композиционных материалов.

Композитные многослойные конструкции - это особые типы композитных материалов, которые производятся путем вставки толстого и легкого сердечника между двумя тонкими, жесткими и прочными лицевыми панелями из полимерного композитного материала.Кроме того, для соединения лицевой панели с сердечником используется клейкий материал. Поскольку толщина конструкции увеличивается, ее способность выдерживать изгибную нагрузку также увеличивается, как видно из формулировок, показанных на Рисунке 3.

Рисунок 3: Расчет напряжения изгиба под нагрузкой.

Возможны различные варианты оформления сэндвич-конструкции. Любые изменения в облицовке, типе сердечника и общей геометрии будут иметь большое влияние на общие структурные свойства.Примеры различных композитных сэндвич-панелей показаны на Рисунке 4. В то время как первые два типа используются для внешних областей самолета, третий тип очень подходит, и действительно бесценен, для внутренней части самолета. Это новая «сотовая» композитная сэндвич-панель KordSA.

Рисунок 4: Различные типы композитных сэндвич-панелей

НОВАЯ ТЕХНОЛОГИЯ СЭНДВИЧ-ПАНЕЛЕЙ HONEYCOMB KORDSA

Производство сэндвич-панелей

Подразделение арматуры композитов производит композитные сэндвич-панели с 12 июня 2018 года.В основном эти панели используются при строительстве камбузов коммерческих самолетов. Поскольку панели будут использоваться для внутренних конструкций, их характеристики распространения огня и выделения дыма / токсичных газов должны быть очень низкими. По этой причине изделие изготовлено из фенольных облицовочных листов, армированных стекловолокном, и сотового заполнителя из номекса. Фенольная смола представляет собой огнестойкую смолу, а соты - это арамидное волокно аэрокосмического качества, изготовленное из бумаги Nomex®, которая также имеет фенольное покрытие. Сотовые ячейки имеют гексагональную форму и 3.Размером 2 мм. Схематическое изображение процесса изготовления показано на рисунке 5.

Рисунок 5: Схематический вид композитной сэндвич-панели.

Результаты испытаний

Длительный период разработки композитных сэндвич-панелей длился с 12 июня 2018 г. по начало декабря 2018 г. Было произведено два различных типа панелей. Одна имеет толщину 10 мм, а вторая - 22 мм. Всего было произведено 30 панелей, которые прошли 8 различных испытаний (2 испытания на огнестойкость и 6 механических испытаний).Список испытаний представлен на Рисунке 6. Эти испытания проводились в двух перпендикулярных направлениях, а именно в продольном (L) и поперечном (W), в соответствии с геометрией сотовых ячеек, как показано на Рисунке 6. Были установлены различные параметры производственного процесса. были проведены испытания и проведено исследование оптимизации для определения наиболее эффективного технологического цикла с точки зрения стоимости, времени и механических прочностных свойств.

Рисунок 6: Конфигурации теста и направления

Параметры производственного процесса зафиксированы на начало декабря 2018 года.С тех пор KordSA смогла производить огнестойкие композитные сэндвич-панели, которые обладают более высокими механическими свойствами, чем аналогичные коммерчески доступные композитные сэндвич-панели, производимые ведущим брендом. Чтобы подчеркнуть надежность процесса разработки продукта, достаточно упомянуть, что, хотя 6 образцов обычно считаются достаточными для определения механических свойств продукта с точки зрения требуемых стандартов тестирования, KordSA проверила не менее 18 образцов из разных области сэндвич-панели.Это необходимо для выявления «наихудших сценариев» и отслеживания согласованности и однородности механических свойств всего продукта. Сравнение механических свойств панелей KordSA с коммерчески доступным продуктом ведущего бренда показано на Рисунке 7. На Рисунке 8 представлено распределение результатов испытаний по различным участкам панели, причем образцы каждого испытания представлены разными цветами.

Результаты испытаний на Рисунке 7 свидетельствуют об успехе продукта.Композитные сэндвич-панели KordSA способны выдерживать больший изгиб, чем сэндвич-панели ведущих брендов, и выдерживают нагрузки отслаивания в любом направлении. Кроме того, на рисунке 8 представлена ​​прослеживаемость максимальных нагрузок испытательных образцов в различных областях панели. Все эти результаты дают представление о механических свойствах новой композитной сэндвич-панели Kordsa.

Рисунок 7: Сравнение результатов испытаний с коммерчески доступным продуктом ведущего бренда

ЗАКЛЮЧЕНИЕ

В этой статье кратко описаны композитные материалы и требования к композитным сэндвич-панелям, а также даны некоторые простые теоретические основы.Он также представил период разработки композитных сэндвич-панелей KordSA. Очевидно, что текущие результаты механических испытаний доказывают, что всего за 6 месяцев KordSA разработала успешный продукт с эффективными параметрами производственного процесса. Следующим шагом является быстрая коммерциализация продукта, чтобы он мог стать одним из первых продуктов, отметившихся в статистических отчетах об использовании композитных материалов в самолетах.

Рис. 8: Максимальные нагрузки каждого теста от различных участков сэндвич-панели.

ССЫЛКИ

1. Джастин Хейл, «Боинг 787 с нуля» ссылка

2. Эшби, М., «Диаграммы материалов и процессов», Ресурсный буклет CES EduPack 2, стр. 42, 2010

Сэндвич-панель - Designing Buildings Wiki

Сэндвич-панели (иногда называемые композитными панелями или структурными изоляционными панелями (СИП)) состоят из двух слоев жесткого материала, прикрепленных к обеим сторонам легкого сердечника.Три компонента действуют вместе как составная часть; то есть комбинация характеристик компонентов приводит к лучшей производительности, чем было бы возможно, если бы они действовали по отдельности.

Облегченный сердечник удерживает две поверхности в правильном положении, противостоит силам сдвига и обеспечивает изоляцию, в то время как две поверхности обеспечивают долговечность, устойчивость к погодным условиям и ударам, а также противостоят силам растяжения и сжатия в плоскости.

Сэндвич-панели Системы включают сами панели, стыки между ними, крепления (часто скрытые) и систему поддержки.

Композитные системы облицовки используются в течение длительного времени, в частности, для производства транспортных средств, таких как поезда и самолеты, но разработка усовершенствованных сэндвич-панелей для облицовки зданий впервые началась в 1930-х годах, когда они были исследованы организациями. таких как Лаборатория лесных товаров, и используется архитекторами, включая Фрэнка Ллойда Райта. После Второй мировой войны они становились все более популярными.

Современные сэндвич-панели могут быть плоскими, гнутыми, изогнутыми и соединяться друг с другом в практически неограниченном диапазоне конфигураций и доступны в широком разнообразии цветов, отделки, толщины, деталей кромок и профилей в зависимости от требований к характеристикам.

Как правило, они производятся за пределами строительной площадки и особенно полезны там, где требуется высококачественная облицовка с хорошей структурной прочностью, высоким уровнем изоляции и малым весом.

Сэндвич-панели широко используются в качестве внешней облицовки одно- и многоэтажных зданий, где от них требуется обеспечение устойчивости к атмосферным воздействиям, ветровой нагрузке, нагрузкам доступа, собственному весу и т. Д. Однако они также используются для создания изолированных внутренних ограждающих конструкций, потолочных панелей, перегородок (например, в холодильных камерах) и для огнестойких стен отсеков.

Типы зданий, в которых обычно используются сэндвич-панели , включают:

Наружные поверхности сэндвич-панелей чаще всего изготавливаются из таких металлов, как:

Однако можно использовать и другие материалы:

Системы облицовки обычно включают жесткий полиуретановый сердечник, но другие материалы сердечника включают:

Сэндвич-панели можно выбрать из-за их:

Однако могут возникнуть особые трудности, связанные со зданиями, содержащими горючие сэндвич-панели .Для получения дополнительной информации см. Огнестойкость систем сэндвич-панелей, Ассоциация британских страховщиков, май 2003 г.

без названия

% PDF-1.3 % 1 0 obj > эндобдж 5 0 obj > эндобдж 2 0 obj > поток 3B2 Total Publishing System 8.07r / W2017-11-02T10: 09: 34 + 01: 002017-06-02T19: 20: 24 + 05: 302017-11-02T10: 09: 34 + 01: 00application / pdf

  • без названия
  • Adobe LiveCycle PDFG ESuuid: b0f944de-09f0-4fcb-850f-7da7ecdbb7e2uuid: 160df276-e48e-4dfe-b167-46eb5cb361fe конечный поток эндобдж 3 0 obj > эндобдж 4 0 obj > эндобдж 6 0 obj > эндобдж 7 0 объект > эндобдж 8 0 объект > эндобдж 9 0 объект > эндобдж 10 0 obj > / XObject> >> / Аннотации [36 0 R 37 0 R] / Родитель 7 0 R / MediaBox [0 0 595 842] >> эндобдж 11 0 объект > эндобдж 12 0 объект > эндобдж 13 0 объект > эндобдж 14 0 объект > эндобдж 15 0 объект > эндобдж 16 0 объект > эндобдж 17 0 объект > эндобдж 18 0 объект > эндобдж 19 0 объект > эндобдж 20 0 объект > эндобдж 21 0 объект > эндобдж 22 0 объект > эндобдж 23 0 объект > эндобдж 24 0 объект > эндобдж 25 0 объект > эндобдж 26 0 объект > эндобдж 27 0 объект > эндобдж 28 0 объект > эндобдж 29 0 объект > эндобдж 30 0 объект > эндобдж 31 0 объект > эндобдж 32 0 объект > эндобдж 33 0 объект > поток xX] oV> w% M5 & _tY + o] N # I] TTM * 99cgh {Cr, d] + ۚ7͇˦ mu} Z ~ -9)? 5

    5 главных преимуществ сэндвич-панелей

    Автор: Tex Tech Industries на сайте | Оставить комментарий

    Сэндвич-панели - также называемые композитами с сэндвич-структурой или сэндвич-конструкциями - представляют собой конструкционные материалы, которые состоят из жесткого сердечника между двумя лицевыми панелями (т.э., скины). Сердечник разделяет и поддерживает два внешних слоя, в результате чего получается композит с высокой жесткостью на изгиб, но с низким весом материала. Эти качества, в дополнение к превосходной структурной стабильности, долговечности и рентабельности материала, делают сэндвич-панели подходящими для использования в различных инженерных областях.

    Не знаю, подходят ли сэндвич-панели для вашего применения. Узнайте больше о преимуществах материалов ниже.

    Преимущества сэндвич-панелей

    По сравнению с другими конструкционными материалами сэндвич-панели обладают рядом преимуществ, в том числе:

    1.Огнестойкость

    Сэндвич-панели демонстрируют исключительные характеристики при воздействии огня. Некоторые варианты обеспечивают огнестойкость при температурах до и выше 1000 ° C.

    Используя многослойные материалы при строительстве здания, проектировщики и инженеры могут лучше обеспечить безопасность сотрудников и оборудования. Однако они должны учитывать размер и высоту здания, а также требуемую степень огнестойкости.

    2. Теплоизоляция

    Сэндвич-панели обладают хорошими теплоизоляционными свойствами.Однако соотношение теплоизоляции и теплопроводности материала зависит от типа и толщины используемых материалов.

    Использование сэндвич-панелей при строительстве здания помогает снизить количество энергии, необходимой для операций обогрева / охлаждения, что приводит к снижению общих затрат на электроэнергию. Кроме того, при правильной установке они снижают риск образования плесени и избыточной влажности, возникающих в результате теплового движения и конденсации. Толщина изоляционного материала, используемого в сэндвич-системе, зависит от требований к тепловой и несущей способности, условий окружающей среды и назначения здания.

    3. Звукоизоляция

    В приложениях, создающих высокий уровень шума, необходимы звукоизоляционные материалы. Они помогают изолировать источник шума от других зон на объекте, что помогает сохранять в этих зонах тишину и комфорт для рабочих и прохожих.

    4. Высокое отношение прочности к массе

    По сравнению со сплошными ламинатами сэндвич-панели имеют лучшее соотношение прочности к массе. В результате они могут выдерживать сопоставимые нагрузки с меньшим количеством конструкционного материала, что может привести к снижению затрат на закупку материалов и транспортировку.

    5. Экономическая эффективность

    Сэндвич-структуры являются экономически эффективным вариантом, потому что их внутренние материалы менее дороги, чем другие композитные армирующие материалы, и их легко совместить с оболочкой в ​​одноразовых процессах (например, вливание смолы). Кроме того, присущая им долговечность снижает затраты на техническое обслуживание.

    Сэндвич-панели в Tex Tech

    В Tex Tech мы являемся мировым лидером в исследованиях, разработках и производстве высококачественных материалов.Наша команда постоянно ищет способы улучшения и расширения наших материальных возможностей, чтобы предоставить клиентам новые и инновационные решения для их проблем с инженерными тканями. Вот почему мы с гордостью сообщаем, что недавно приобрели технологию для продукта ZPlex, совместимой полной сэндвич-системы.

    ZPlex - это армирующий материал, состоящий из вспененных сердцевин с закрытыми порами, содержащихся в трехмерном тканом материале. В нем есть пути прохождения смолы, образованные путем вплетения тонких вспененных сердцевин в материал и объединения их с обшивкой с помощью Z-волокон.Такая конструкция помогает ускорить процесс инфузии за счет интеграции каналов для смолы и уменьшить сквозную печать из-за использования пены.

    Некоторые из ключевых преимуществ ZPlex включают:

    • Он очень удобен в исходном состоянии.
    • Затвердевший продукт непросто раздавить.
    • Не уплотняется под вакуумом.
    • Не впитывает влагу.
    • Не подвержен расслаиванию.
    • Подходит для ручной укладки.

    Мы предлагаем ZPlex с полиэтиленовой сердцевиной толщиной 1/4 и 3/8 дюйма и структурной обшивкой 54 унции / ярд. 2 . Ее можно обрезать ножницами или другими механическими средствами.

    Чтобы узнать больше об этой многослойной системе, загрузите ZPlex: Conformable Total Sandwich System Data Sheet.


    Что такое сэндвич-панель?

    Строительство зданий из сэндвич-панелей стало очень распространенным в строительстве. Разработку сэндвич-панелей также продвигает множество организаций.Становится все труднее придерживаться нынешнего обычного использования.
    Если вы сравните файлы архитектурных материалов, созданные несколько десятилетий назад, с современной литературой, вы увидите быстрый рост количества сэндвич-компонентов любого типа. Однако даже определение «сэндвич-структуры» применительно к сэндвич-панелям все еще непросто. Официальные органы строительного сектора пришли к единому мнению относительно следующего определения:

    Сэндвич-корпус

    "Это конструкция, состоящая из комбинации альтернативных, различных, простых или композитных материалов, которые собраны вместе и прочно закреплены вместе с целью использования структурных преимуществ каждого из них.
    Это лучшее определение из всех возможных. В любом случае этот термин означает, что части, которые образуют сэндвич-панель, используемую в зданиях, каким-то образом соединяются вместе, чтобы обеспечить единое действие для окружающей среды, в которой они находятся.
    Сэндвич-панели могут отличаться от навесной стены, которая может ограничивать блоки. Сэндвич-панель может быть навесной стеной, но ее нельзя просто назвать навесной стеной. Сэндвич-панель может быть, а может и не быть, если это навесная стена. Хотя идея структурного сэндвич-строительства не совсем нова, только в последние десятилетия сэндвич-панели нашли достаточно широкое применение в зданиях.Среди первых значительных сэндвич-панелей были различные комбинации покрытий из цементно-асбестового листа и сердцевины из волокнистого листа.

    Как правило, они использовались в сочетании с типом рамы. Таким образом, сэндвич-панели выдерживают нагрузки, приложенные непосредственно к ним, но не поддерживают полную нагрузку здания. Этот тип - типичный ранний дом.
    В большинстве случаев промышленное и коммерческое использование сэндвич-панелей также включает каркас, в который помещаются сэндвич-панели.

    Основная причина использования сэндвич-панелей - это достижимая структурная эффективность.Тонкие, твердые, прочные, жесткие покрытия плотно прикреплены к толстым легким сердечникам. Геометрия этой комбинации, материала покрытия и материала сердцевины может легко обеспечить большую прочность и жесткость при небольшом весе или толщине. Тонкие и прочные поверхности обеспечивают сопротивление внутренним изгибам, краю, а материал сердцевины устойчив к разрезанию. Он также стабилизирует поверхности от коробления.
    Как отмечалось выше, в настоящее время сэндвич-панели используются только частично; то есть панели встроены в структурный каркас, который несет большую часть нагрузки, а сэндвич-панели несут только непосредственно загруженные нагрузки.
    Обычно эти сэндвичи представляют собой стеновые панели, подверженные только поперечным нагрузкам. Они передают эти нагрузки на основной каркас конструкции. На самом деле, этот вопрос, который должны делать строительные сэндвич-панели, - это привычка. Для многих приложений строительство - это понимание, которое ограничивает конструктивное использование сэндвич-панелей. Также нет естественной причины для легких конструкций, особенно домов и одно- или двухэтажных коммерческих или промышленных зданий, что строительные сэндвич-панели не должны нести все нагрузки и устранять несущий каркас.
    Многие сэндвич-панели могут или оказывают полное структурное воздействие с относительно небольшими модификациями.

    Свойства сэндвич-панелей

    Тепловые свойства

    Одной из наиболее привлекательных особенностей строительных сэндвич-панелей является их способность обеспечивать высокую эффективность теплоизоляции (то есть низкий общий коэффициент теплопередачи) при минимальном нагреве. Существует множество теплоэффективных материалов сердечника, подходящих по конструкции. Толщина сэндвич-панелей определяется конструктивными требованиями (такими как минимальные размеры дверных и оконных рам) и другими соображениями, а не тепловыми.Вторые термические свойства сэндвич-панелей не очень хороши для каждой сэндвич-панели. Материалы, состоящие из сэндвич-панелей, могут иметь разные коэффициенты теплового расширения. А изменение температуры приводит к разным изменениям размеров в разных частях сэндвича. Это, сгибание или растяжение легко может привести к ухудшению состояния. Кроме того, одна сторона сэндвича, такая как внешняя поверхность стеновой панели, может претерпевать значительно большие изменения температуры, чем другая. Даже если различные части имеют равные коэффициенты, они могут создавать температурные градиенты, приводящие к дифференциальному расширению или усадке.Результат - снова разрушение. Чтобы свести к минимуму эти эффекты, требуется тщательный дизайн.

    Влага и ее эффекты тесно связаны с тепловыми свойствами

    Изменения температуры могут вызвать изменение давления воздуха внутри сэндвича из-за действия откачки, которое приводит к просачиванию водяного пара в панель. На панелях может образоваться конденсат, поэтому необходимо принять меры, чтобы избавиться от воды или предотвратить ее накопление. Это требует создания воздухонепроницаемых герметичных панелей или открытых конструкций, которые позволяют влаге проникать и стекать.

    Проблемы со звуком

    В основе акустических проблем лежит тенденция звука к светлым каркасам и панелям, открытым планам и часто к разделителям пространства. Этой ситуации способствуют стены из сэндвич-панелей, отсеки, разделители пространства и другие полуструктурные части здания.
    Ранее использовавшаяся более тяжелая несъемная конструкция обеспечивала хорошие акустические барьеры благодаря своей массе. Современные легкие конструкции легко передают звук. Проблема состоит в том, чтобы сохранить акустические свойства легких панелей, близких к преимуществам сплошной жесткой конструкции, и обеспечить хорошие акустические барьеры и звукоизоляцию.По этой причине при изготовлении сэндвич-панелей необходимо пересмотреть основы передачи звука. Следует использовать инструменты с высоким акустическим импедансом, не прибегая к большой массе. По этой причине опорные системы важны при проектировании сэндвич-панелей, в том числе по акустическим причинам. Это не просто хорошие сэндвич-панели.

    Системные требования

    Панель должна быть частью здания. Также важно, чтобы некоторые системы использовались для встраивания сэндвич-панелей в здание.Фактически, система вставок может стать очень важным элементом, а плохое соединение может легко превратить хорошую сэндвич-панель в проблему.
    Хотя сэндвич-система сама по себе является модульной, она должна адаптироваться к немодульной конструкции. Это должно позволить смешивать бутерброды с другими ингредиентами. Если такая гибкость не будет обеспечена наряду с простотой, вся сэндвич-панель и система крепления будут вызывать серьезные ограничения на практике.

    Архитектурное проектирование

    Строительные сэндвич-панели открывают перед архитекторами как возможность, так и вызов.Множество материалов, которые можно использовать в них, обеспечивают широкий диапазон узоров и цветов, а доступные размеры и формы обеспечивают значительную гибкость при проектировании. С другой стороны, необходимо использовать большое количество этих типов для снижения производственных затрат. Требования к доставке накладывают ограничения на размеры, формы и вес.
    Панели также должны адаптироваться к другим элементам, таким как окна и двери, которые изготавливаются на заводе и должны использоваться повторно. Это может быть большой проблемой в эстетике.Это может создать однообразие и подвергнуться резкой критике. Проблема проектирования также может быть серьезной проблемой, но при успешном планировании может появиться эстетически удовлетворительное, а также эффективное здание. Тот факт, что панели, произведенные на заводе, можно при желании преобразовывать в различные формы, создает большое преимущество.

    Положения

    Сэндвич-панели в значительной степени новы по сравнению с другими архитектурными компонентами.Во многих случаях строительные процедуры и другие нормативные правила не учитывают неотъемлемые возможности использования сэндвич-панелей. Также вероятно, что эти правила были написаны, чтобы затруднить внедрение системы сэндвич-панелей. Это особенно верно для часто встречающихся кодов типов спецификаций. Чиновники, которые пишут процедуры, не хотят отказываться от знакомой старой практики, даже если они позволяют это сделать.
    Потребуются большие образовательные усилия. Архитекторов, инженеров, строителей и владельцев не нужно убеждать в надежности системы, но они должны убедить власти.Вы должны легко убедиться, что используемые сэндвич-панели действительно соответствуют условиям.

    Материалы сердечника и покрытия

    В строительстве сэндвич-панелей использовалось множество различных материалов. Он активно разрабатывается или исследуется во многих других композитных материалах. Лист между материалами покрытия, цемент, алюминий, фанера, нержавеющая сталь, ДСП, сталь с эмалированным фарфором и алюминий, армированные пластмассы, ламинаты высокого давления и прозрачные пластмассы - это железобетон.
    Не менее разнообразны и основные материалы. Стекло включает стирол, уретан, фенольные смолы и другие пенопласты; такие материалы, как подсолнухи, фанера, пробковое дерево, дерево и металлическая решетка; сотовые конструкции, переборки, маты из стекловолокна и заполнители из пенобетона.

    Важным материалом во многих сэндвичах является клей, используемый для скрепления различных ингредиентов. Конструктивно клей должен выдерживать многократные повторяющиеся напряжения скольжения и растяжения, поскольку сэндвич подвергается нагрузкам различного типа.Он должен быть полностью водонепроницаемым, выдерживать высокие и низкие температуры и быть устойчивым к воздействию плесени и организмов животных.
    Большинство клеев, используемых в строительных сэндвичах, основаны на синтетических смолах, термореактивных пластиках или термопластах, которые обычно сочетаются с другими материалами, такими как резина. Однако не все из них синтетические, и различные клеи основаны на природных материалах, включая асфальт. Прочность, долговечность и достаточная гибкость для восприятия дифференциальных сил - основные требования к конструкции хорошего клея.

    Герметики и уплотнения

    Герметики и уплотнения стали важными компонентами зданий. В этой области ведется активная деятельность. С этими материалами отдельно работают строительные исследовательские организации. Герметики и уплотнения, возможно, являются первыми важными в любой системе, использующей многослойную конструкцию.

    На открытом воздухе, помимо обеспечения воздухонепроницаемости стыков, они также должны оставлять пыль, помогать устранять воздушный шум и предусматривать подушки для предотвращения скрипа и других шумов, когда панели расширяются, сжимаются и перемещаются под нагрузкой.
    Воздухонепроницаемость не важна для внутренних помещений, но следует полагаться на уплотнительные материалы и уплотнения для передачи звука и образования шума.

    Герметики и уплотнения могут применяться в тяжелых условиях. Панели расширяются и сжимаются при изменении температуры, влажности или того и другого. Таким образом, тонкое уплотнение или соединение легко может подвергаться нагрузкам и силам давления в 50 процентов и более.
    Ожидается, что соединение останется герметичным при высоких и низких температурах. Материал должен прилипать к соседним панелям или плотно прижиматься, не затвердевать достаточно, чтобы трескаться при низких температурах, и не болтаться в горячем состоянии.Он должен проявлять исключительную устойчивость к усталостным нагрузкам и не должен портиться в течение длительного времени под воздействием солнечного света, влаги, замораживания и оттаивания. Желательно, чтобы он наносился легко. Неудивительно, что по этим причинам они являются очень важной областью.

    Контроль качества

    Невозможно переоценить важность контроля качества при производстве сэндвич-панелей. Во многих отношениях наиболее важным аспектом сэндвич-панели является линия соединения между различными частями.В частности, это связь между сердечником и покрытиями. Несколько многообещающих комбинаций не увенчались успехом. Потому что он не мог достаточно хорошо связать части. Напряжение связок может быть серьезным из-за нагрузок и термических изменений. Влага, проникая внутрь, может вызвать расслоение, и даже если это не опасно, неприятная ситуация может легко возникнуть для глаза.
    Очевидно, что различных частей сэндвич-панелей должно хватить для работы. Поверхности должны быть устойчивы к воздуху и износу и сохранять свой внешний вид.Даже если происходят изменения, материал сердцевины не должен портиться со временем и при изменении содержания влаги. Допуски на размеры сэндвич-панелей часто должны быть близкими. При повторном употреблении сэндвичей в большом количестве, вероятно, будут заметны изменения в размере. При обнаружении плоских поверхностей с высокой отражающей способностью, как в случае с рядом бутербродов, заметно заметны волнистость и выступы. Поэтому строгий контроль качества становится обязательным.

    Наружная поверхность и другие структурные формы

    Именно заполнения в каркасах, вероятно, будут нести основную нагрузку в конструкции.Это естественная тенденция думать о сэндвич-панелях как о плоской стене или кровле. В любом случае сама панель и кромочные планки считаются простыми отношениями. Некоторые из лучших применений бутербродов в будущем могут заключаться в использовании простых плоских панелей.

    Использование на открытых пространствах показывает, что сэндвич-панели, используемые в различных формах, являются обязательными в таких ситуациях, как покрытие верхней части больших пространств. Гнутые и фасонные пластины особенно хорошо подходят для этих требований. Несмотря на проблемы изгиба и изгиба плоских панелей на больших площадях, существует необходимость преобразования сэндвич-панелей в различные формы.

    Статус сэндвич-панелей, используемых в стеклопластике, по сравнению с общими характеристиками

    Когда мы смотрим на эти свойства сэндвич-панелей, мы анализируем, почему стеклопластик, то есть стеклопластиковые панели, широко используется. Стекловолокно само по себе представляет собой сэндвич-поверхность.
    Сэндвич-панели, поддерживаемые этим материалом, наилучшим образом соответствуют требованиям, предъявляемым к сэндвич-панелям, благодаря естественным элементам, исходящим от конструкции. Таким образом, это легкие, гибкие и многослойные панели, состоящие из листов, армированных стекловолокном, и системы пенопласта очень хорошо поглощают звук.Их можно очень легко комбинировать с опорными системами здания, ожидаемыми от сэндвич-панелей. Они могут изготавливаться в разных архитектурных решениях для разных проектов. Они не создают однообразного дизайна. Они могут быть произведены в тысячах различных форм и цветов.

    Поскольку этот материал все чаще используется, он стал строительными компонентами, которые, по мнению надзирателей, хорошо известны и подпадают под действие правил.
    Поскольку материалы, из которых состоит сэндвич, естественным образом состоят из стеклопластиковых панелей, устойчивых к коррозии, влаге, износу в погодных условиях, растягивающим и механическим нагрузкам, они более эффективны в конструкциях, чем любые другие альтернативные сэндвич-панели.Материалы сердцевины и покрытия близки друг к другу из-за коэффициентов термического напряжения, материалы не отделяются друг от друга из-за разницы температур. Учитывая ожидания лучших сэндвич-панелей, сэндвич-панели, созданные из стеклопластиковых листов, легко понять, почему мы видим все больше и больше в конструкциях с каждым днем.

    Тепловые свойства сэндвич-панелей

    Поставка самых передовых и инновационных высококачественных продуктов и услуг

    Тепловые свойства сэндвич-панелей

    Панели Tempcon

    Сэндвич-панели

    Tempcon производятся с использованием жесткого пенополиизоциануратного наполнителя (PIR) с наружными и внутренними листами из стали или алюминия различной толщины, покрытий и цветов.Tempcon - это долговечные сэндвич-панели, особенно в промышленных зданиях, которые подходят для кровли и стен во всех сферах применения в строительстве.

    Размеры и толщина

    Сэндвич-панель

    Tempcon доступна с одним типом внешнего профиля из стали и алюминия в сочетании с перечисленными ниже типами внутренней обшивки; Изолирующий сердечник может быть изготовлен с различной толщиной и значениями теплоизоляции.

    Тепловые свойства

    TC
    Тип S Равномерное ребро (Q)
    TSCQ-30 30 0.733 1,346
    TSCQ-40 40 0,550 1,818
    TSCQ-50 50 0,440 2,273
    TSCQ-75 75 0,293 3,409
    TSCQ-100 100 0,22 4,545
    Гильза, армированная волокном (O) TCSO-30 30 0.733 1,364
    TCSO-40 40 0,550 1,818
    TCSO-50 50 0,440 2,273
    TCSO-75 75 0,293 3,409
    TCSO-100 100 0,22 4,545

    U-значения в приведенной выше таблице измерены при 25 o C и теплопроводности K = 0.022 кВт / м o K

    Панель Temparch

    Сэндвич-панели

    Temparch производятся с использованием жесткого пенополиизоциануратного наполнителя (PIR) с внешними и внутренними листами из стали или алюминия разной толщины, и подходят для стен во всех зданиях, внутренних перегородок и холодильных камер.

    Размеры и толщина

    TA Микро-ребро Вт
    Равномерное ребро Q TAWQ-60 TAWQ-75 TAWQ-100
    Гильза, армированная волокном O TAWO-40 * TAWO-60 TAWO-75 TAWO-100
    Равномерное ребро U
    Равномерное ребро Q TAUQ-60 TAUQ-75 TAUQ-100
    Гильза, армированная волокном O ТАУО-40 * ТАУО-60 ТАУО-75 ТАУО-100
    V - паз В
    Равномерное ребро Q TAVQ-60 TAVQ-75 TAVQ-100
    Гильза, армированная волокном O ТАВО-40 * ТАВО-60 ТАВО-75 ТАВО-100

    Примечание : * - Эта толщина доступна только для стеновой панели TEMPARCH с подкладкой, армированной волокном .

    Тепловые свойства

    40 0,550 1,818
    60 0,367 2,273
    75 0,293 3,409
    100 0,22 4,545

    U-значения в приведенной выше таблице измерены при 25 o C и теплопроводности K = 0.022 кВт / м o K

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
