Ремонт шаровых кранов: Кран шаровый — ремонт своими руками, видео

Как можно отремонтировать шаровый кран

Сегодня в квартирах устанавливают смесители разных конструкций, в том числе и краны шарового типа. Они более надежны, чем простые краны с уплотнительными прокладками, но у них время от времени случаются поломки. Осуществить ремонт шарового крана своими руками вполне возможно, хотя конструкция такого смесителя заметно отличается от привычной конструкции крана с резиновыми прокладками. Рассмотрим, в каком порядке должен осуществляться ремонт.

Практически каждый домашний мастер, имеющий минимальный опыт сантехнических работ, умеет менять прокладки в кране. В выполнении этой работы нет ничего сложного, достаточно открутить пару гаек, извлечь старую прокладку и установить на ее место новую.

Если же на кухонной мойке или в ванной установлен шаровой кран, то при выполнении ремонта своими руками этого устройства придется попотеть. Но если мастер хорошо подготовится и заранее разберется в конструкции механизма, то выполнение работы не потребует значительных усилий.

Прежде чем браться за выполнение ремонта шаровых кранов своими руками, необходимо познакомиться с устройством этого оборудования.

Конструкция шарового крана была изобретена более 100 лет назад. Но и сегодня этот элемент широко используется при устройстве водопровода и канализации. Его конструкция спроектирована так, что он способен пропускать через себя большие объемы жидкости, причем жидкость может обладать высокой температурой и подаваться с напором.

Устройство

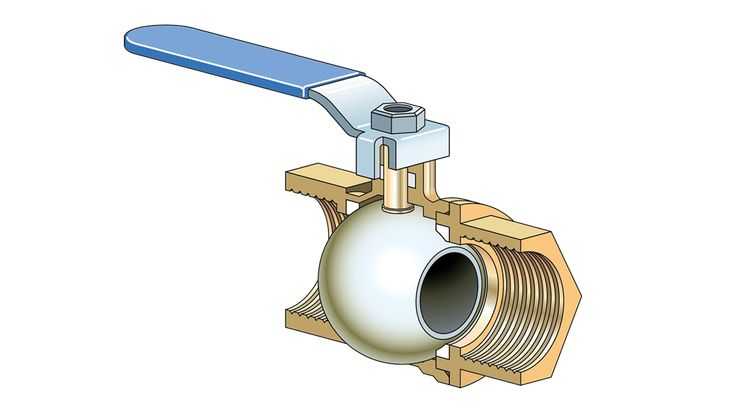

Шаровой кран имеет довольно простое устройство, что и обеспечивает его надежность. Он состоит из корпуса и помещённого внутрь него шара, который способен поворачиваться на 90 градусов.

Шар имеет отверстие, которое при повороте под определенным углом пропускает жидкость. При закрытии крана шар поворачивается так, что отверстие смещается, благодаря чему поток воды перекрывается.

Однорычажный шаровой смеситель является наиболее простым вариантом. К нему подводится две трубы (подача холодной и горячей воды), смешивание потоков происходит внутри, после чего жидкость поступает в излив. При повороте рычага влево или вправо происходит регулировка температуры. Движением рычага вверх или вниз производится регулировка напора.

Разновидности

Шаровые краны представлены несколькими разновидностями:

• Разборные. Этот вариант является наиболее ремонтнопригодным, его устанавливают на открытых участках, к которым есть постоянный доступ. Однако разборные краны стоят дорого, поэтому их чаще используют на промышленных объектах, чем в быту.
• Цельносварные. Этот вариант оборудование применяют в котельных и на тепловых сетях. Краны имеют доступную стоимость, не требуют обслуживания. Но их нельзя отремонтировать, поэтому при выходе из строя подлежат замене.
• С плавающим шаром. В таких кранах затвор выполнен в виде шлица. При закрытом шлице шар под давлением среды смещается, перекрывая движение потока. Устройство применяется на трубопроводах диаметром не более 200 мм.
• С фиксированном шаром. В таких конструкциях шар жестко закреплен на вале. Краны с такой конструкцией стоят дорого, но зато при открывании и закрывании не приходится прикладывать значительных усилий.
• Полнопроходные. В них х диаметр проходного отверстия соответствует диаметру трубы.
• Неполнопроходные. В таких кранах диаметр проходного отверстия меньше, чем диаметр трубы, к которой он присоединяется.

04Июн

Когда пора заменить стояки водопровода?

Стояк водопровода это центральная, магистральная труба, по которой вода циркулирует в доме. Есть стояки вертикальные (в квартире или подъезде) и горизонтальные (находятся на чердаке или.. Читать дальше

10Май

Как установить бойлер с врезкой в трубу?

Сегодня человек без бойлера — исключение, а не правило. Это дешевле, удобнее, и вы становитесь сам себе Водоканал. Наличие горячей воды больше не зависит, от.. Читать дальше

20Июн

Проблемы при эксплуатации крана шаровой конструкции

Если устройство шарового крана имеет явные повреждения в виде трещин на корпусе, то кран ремонту уже не подлежит, и его нужно заменить. Данный дефект часто встречается в.. Читать дальше

ВЫЗОВ САНТЕХНИКА

+38 (063) 641-58-40

НАПИШИТЕ В FACEBOOK

Сантехник на Святошино

как отремонтировать, замена на стояке если течет ржавая вода

Ситуация, когда самостоятельно необходимо выполнить в домашних условиях ремонт шарового крана — встречается довольно часто. По конструкции он отличается от обычных подобных устройств. Однако, отремонтировать его несложно для любого мужчины, который обладает минимальными навыками.

Для этого нужно знать:

• как  устроен шаровой кран,
• из каких частей состоит,
• как производится подача воды.

Многие люди привыкли, что в обычном кране нужно заменить резиновую или силиконовую прокладку, и устройством можно пользоваться. В шаровой конструкции могут возникнуть подобные проблемы, но есть и другие причины его плохой работы.

Содержание

• 1 Устройство шарового крана
  • 1.1 Проблемы при эксплуатации крана шаровой конструкции
  • 1.2 Как отремонтировать шаровый кран

Шаровый кран состоит из следующих основных частей: Внутри смесителя или крана вмонтировано запорное устройство в виде металлического шара с отверстиями для прохода воды. Поворотом этого шара происходит увеличение или уменьшение напора воды или полное закрытие устройства.

В смесителе есть два отверстия для холодной и горячей воды. А на выходе одно отверстие для вывода воды нужной температуры.

Устройство шарового крана

Поэтому если возникают затруднения, то ремонт шаровых кранов следует поручить сантехнику, который все сделает быстро и качественно. Но можно сэкономить средства, и все проблемы устранить своими руками.

Проблемы при эксплуатации крана шаровой конструкции

Если устройство шарового крана имеет явные повреждения в виде трещин на корпусе, то кран ремонту уже не подлежит, и его нужно заменить. Данный дефект часто встречается в дешевых устройствах, которые сделаны из некачественных материалов.   Если напор воды уменьшился, то не надо сразу же разбирать кран и искать проблемы внутри. Сначала необходимо определить, возможно, напор стал меньше из-за снижения давления воды в системе. Для этого следует посмотреть, какой напор у других кранов в доме. Другая причина может быть в том, что засорился аэратор (сеточка) на выходном канале и просто ее прочистить.

В случае, если из крана течет ржавая вода, то чаще всего причина проблемы кроется в системе водоснабжения, а  не в кране.

В шаровом смесителе наиболее часто встречаются следующие неисправности:

• из смесителя протекает вода;
• ослаблен напор воды из крана;
• неправильно регулируется температура воды.

Протечка воды чаще обусловлена тем, что пространство между поворотным элементом (шаром) и резиновыми прокладками в картридже засорено. Достаточно мелкой песчинки, и герметичность конструкции будет нарушена, в результате, будет протечка.

Поэтому в этой ситуации необходимо разобрать смеситель и прочистить данное место, иначе протечка будет увеличиваться из-за того, что песчинка с течением времени деформирует прокладку из резины и ее придется поменять.

Причиной снижения давления воды может быть частичное засорение затвора. Чтобы избежать в дальнейшем возникновения данной ситуации следует установить фильтр перед смесителем или на вводе в дом. Изменение температуры воды может вызвать  засорение одного из отверстий частичками песка или кусочками резиновой прокладки.

Если не удается обнаружить причины неисправности, то необходима замена крана на стояке с водой. Причина этого кроется в том, что некоторые люди покупают самые дешевые смесители и краны. А такие устройства выполнены из дешевого материала – силумина, который обладает низкой прочностью и часто просто крошится даже при небольшом механическом воздействии.

Лучше один раз купить нормальное устройство, чем часто менять или ремонтировать дешевые смесители.

Как отремонтировать шаровый кран

Последовательность разборки шарового крана:

• прежде всего, следует перекрыть горячую и холодную воду перед краном;
• винт, который удерживает поворотный рычаг смесителя, необходимо выкрутить. Затем следует снять рычаг, приложив некоторое усилие и немного пошатывая его из стороны в сторону;
• после снятия рычага, открывается резьбовая часть устройства. Отверткой нужно его открутить, слегка поворачивая по часовой стрелке.

При этом не надо забывать о водопроводных шлангах – при повороте крана их можно повредить.

• при помощи плоскогубцев необходимо удалить купол смесителя и снять пластиковый элемент;
• при протечке следует внимательно осмотреть уплотнитель, который может быть изношен или засорен частицами песка или известковыми отложениями.
  Работу по очистке нужно производить очень осторожно, чтобы не повредить уплотнитель;
• далее нужно вынуть шар из крепления, и если он имеет повреждения заменить;
• следующим этапом является демонтаж уплотнителей, которые фиксируют поворотный элемент. Уплотнения и пружинки нетрудно снять плоской отверткой с тонким жалом.
• Если прокладки повреждены или деформированы, то их следует заменить  новыми изделиями.
• Необходимо внимательно осмотреть пружинки, если они стали менее упругими, то их также нужно заменить.



Примерно так можно отремонтировать кран на кухне или в ванной комнате. Сборка производится в обратном порядке. При этом, на все прокладки, старые или новые, следует нанести тонкий слой смазки, которая подходит для конкретного типа смесителя или крана.

Состав смазки у разных производителей может быть различным.

Поэтому нужно внимательно посмотреть, чем смазывается смеситель. Иначе это приведет к поломке крана.

Ремонт шарового смесителя необходимо производить очень тщательно, внимательно просматривая все элементы и части конструкции.

Особое внимание следует обратить на наличие посторонних частиц в поворотном элементе и на уплотнителях.

После сборки следует проверить герметичность всех соединений и элементов и провести испытания при подключенной воде. Если смеситель или кран работает нормально, нет протечек, давление воды в норме и температура регулируется, то значит, ремонт сделан совершенно правильно.

Полное руководство по обслуживанию шаровых кранов

Быстрый переход:

Почему важно обслуживание шаровых кранов?
Преимущества технического обслуживания шаровых кранов
Факторы, влияющие на срок службы шарового крана
Техническое обслуживание шарового крана [профилактическое и плановое]



Почему обслуживание шарового крана важно?



Вырез четвертьоборотного шарового крана.

(A) указывает на шток, а (B) указывает на вращающийся шар.

Одной из самых надежных конструкций клапанов, используемых в промышленности и OEM-приложениях, является шаровой кран, четвертьоборотный двухпозиционный клапан с поворотным шаром, который регулирует поток газа или жидкой среды. Шаровые краны имеют довольно простую конструкцию: полый шар поворачивается внутри корпуса клапана, позволяя среде проходить через него, и управляется рычажным штоком, который поворачивается вручную или автоматически. По сравнению с задвижками или шаровыми кранами шаровые краны часто предпочтительнее из-за их:

• Компактной и экономичной конструкции
• Быстрое отключение
• Долговечность в условиях высокого давления, больших объемов и высоких температур
• Стойкость к коррозии или повреждениям
• Долгий срок службы
• Универсальность в ряде промышленных применений

Краны шаровые предназначены для перекачки газа и жидкости в технологических системах, обслуживающих нефтегазовую, химическую и сельскохозяйственную промышленность. Они также широко используются в оборудовании для продуктов питания и напитков, машиностроении, производстве и обслуживании автомобилей. Любые шаровые краны, присутствующие на перерабатывающих предприятиях, должны соответствовать стандартам Американского общества инженеров-механиков (ASME) для технологических трубопроводов (ASME B31.3), которые регулируют материалы, компоненты, конструкцию, сборку и многое другое, присутствующее в системе трубопроводов.

Несмотря на свою долговечность — или, возможно, благодаря ей — шаровые краны подвергаются значительному износу в течение срока службы. Большинство шаровых кранов спроектированы таким образом, что не требуют обслуживания и в конечном итоге предназначены для замены, а не для ремонта. По этой причине шаровые краны, состоящие из трех частей, часто являются хорошим вариантом в приложениях с высоким циклом или высоким давлением, где уплотнения клапана могут изнашиваться с ускоренной скоростью. В таких случаях надлежащие профилактические меры могут значительно продлить срок службы ваших шаровых кранов.

Преимущества технического обслуживания шаровых кранов

Долговечность

Клапаны, которые служат дольше и практически не требуют ремонта, помогают экономить деньги, предотвращают простои и поддерживают производственный график. Без регулярного технического обслуживания и проверки качества любые проблемы с вашими шаровыми кранами могут быть упущены, что приведет к сбоям в работе оборудования, повреждению деталей или травмам рабочих.

Охрана и безопасность

Наихудшим сценарием на заводе является предотвратимая авария, которая приводит к травмам или дорогостоящему ремонту. Специалисты по техническому обслуживанию, которые должным образом обучены оценке шаровых кранов, могут легко и на раннем этапе выявить потенциальные проблемы, тем самым снизив ваши шансы на аварийный ремонт или нарушение OSHA. Когда речь идет о безопасности предприятия, правильно установленные и обслуживаемые шаровые краны могут предотвратить любые опасные утечки в трубопроводе или технологической системе.

Снижение потребности в остановах

Простои обходятся дорого, так как каждый раз, когда ваш завод не производит продукцию, вы теряете деньги или упускаете прибыль. Некоторое техническое обслуживание шарового крана может выполняться даже во время его работы, что позволяет бесперебойно работать на заводе.

Экономия средств

Точно так же, как увеличение времени безотказной работы означает увеличение дохода, меньшее количество проблем с обслуживанием позволяет сэкономить больше денег в вашем кармане. Если шаровые краны регулярно проверяются, обслуживаются и заменяются по запланированному графику, будет меньше необходимости выделять средства на непредвиденный ремонт или замену.

Факторы, влияющие на срок службы шарового крана

Многие производители шаровых кранов указывают предполагаемый срок службы шарового крана, и надлежащее техническое обслуживание, безусловно, может расширить этот диапазон. Однако на срок службы шарового крана может влиять множество других факторов.

Привод

Хотя некоторые шаровые краны приводятся в действие вручную, многие управляются с помощью автоматического привода. В зависимости от предполагаемой скорости цикла вашей системы у вас есть выбор между пневматическим (пневматическим), электрическим (моторизованным) или гидравлическим (жидкостным) приводом. Выбрав подходящий источник питания для вашего приложения, вы можете сократить расходы на техническое обслуживание, увеличить время безотказной работы и повысить безопасность. Шаровые краны с пневматическим приводом являются наиболее надежным вариантом в условиях высокого давления, если у вас есть доступ к сжатому воздуху. В большинстве случаев приводы намного переживут шаровые краны, которыми они управляют.



Два примера шаровых кранов с пневматическим приводом. Привод расположен на верхней части корпуса клапана и управляет клапаном с помощью сжатого воздуха.

Конструкция

Шаровые краны бывают одно-, двух- и трехкомпонентными, первые два из которых не допускают обслуживания и подлежат замене при выходе из строя компонентов. Однако шаровые краны, состоящие из трех частей, сконструированы таким образом, что седла и уплотнения можно быстро и легко снимать и заменять, не удаляя весь клапан из системы. При условии, что клапан изготовлен из прочного материала, возможность замены компонентов означает, что трехсекционные шаровые краны могут намного дольше служить своим однокомпонентным и двухкомпонентным аналогам. По этой причине трехсоставные шаровые краны предпочтительнее для применений с высоким циклом и высоким давлением, которые подвергают компоненты уплотнения сильному износу.



Слева: шаровой кран, состоящий из двух частей; Справа: трехсекционный шаровой кран с ручным управлением.

Удобство обслуживания

Уплотнения, как правило, являются первым компонентом шарового крана, который выходит из строя, поскольку они сделаны из гораздо более мягкого материала, чем корпус клапана. В то время как цельные и двухкомпонентные шаровые краны необходимо заменять по истечении срока годности их уплотнений, шаровые краны из трех частей позволяют легко заменять уплотнения без полного снятия клапана.

Диапазон температуры и давления

Шаровые краны, используемые в установках с высоким давлением или с высокой частотой циклов, требуют более частого обслуживания или замены, чем краны в применениях с более низким давлением. Температура/давление системы будут влиять на материал выбранных вами шаровых кранов. Имейте в виду, что чем ближе номинальное значение температуры/давления среды к номинальному значению шарового крана, тем чаще потребуется замена клапана.

Хорошей новостью является то, что привод (который обычно является более дорогим компонентом в приводном клапане в сборе) обычно дольше служит шаровому крану. Это означает, что в большинстве случаев клапан можно заменить без замены существующего привода.

Среда

Шаровые краны обычно предназначены для двухпозиционного регулирования жидкостей и газов без твердых частиц. Любые частицы в среде могут повредить уплотнения клапана, что приведет к ремонту, отказу клапана или привода. И наоборот, смазочные среды, такие как масла, могут снизить износ уплотнения и еще больше продлить срок службы клапана.

Материалы для клапанов

Среда является основным фактором, определяющим материалы для корпусов шаровых кранов и принадлежностей. Шаровые краны могут быть изготовлены из нержавеющей стали, латуни, бронзы или пластика (ПВХ). В то время как ПВХ предлагает гибкость и экономию средств, металлические шаровые краны более долговечны и способны выдерживать более высокие температуры и давления. В целом, металлические шаровые краны имеют более длительный срок службы, чем клапаны, изготовленные из ПВХ или других синтетических материалов. Если у вас есть сомнения относительно соответствующего материала клапана, используйте базу данных химической совместимости Cole-Parmer, чтобы убедиться, что материалы клапана совместимы с вашей конкретной средой.



Слева: Ручной латунный шаровой кран, состоящий из двух частей; Справа: шаровой кран из нержавеющей стали с ручным управлением, состоящий из двух частей.

Источник

Если на вашем предприятии установлено технологическое оборудование, произведенное в США, вам следует закупать шаровые краны у отечественных производителей и поставщиков. Некоторые розничные продавцы арматуры поставляют свою продукцию со всего мира, но продукция из-за рубежа сопряжена с риском несовместимости с продукцией, произведенной в США. Помимо качества, лучше покупать шаровые краны у отечественных поставщиков, чтобы обеспечить долговечность и предотвратить преждевременную замену.

Техническое обслуживание шаровых кранов [Профилактическое и плановое]

Регулярное и профилактическое обслуживание напрямую влияет на срок службы шаровых кранов. Как следует из названия, профилактическое или профилактическое обслуживание должно начинаться задолго до того, как вы обнаружите какие-либо проблемы с шаровыми кранами. Включите следующие шаги в свою программу обслуживания.

Правильная установка

Правильно установленные шаровые краны имеют гораздо меньшую вероятность необходимости ремонта или замены. Убедитесь, что инженер, устанавливающий ваши клапаны, имеет опыт и знания в области установки и обслуживания шаровых кранов.

Регулярная чистка

Чистые клапаны служат дольше, так как вероятность накопления мусора и отрицательного воздействия на работу вашей системы трубопроводов минимальна. Используйте полотенце, чтобы вытереть грязь, масло или пыль с корпуса клапана, и проволочную щетку, чтобы удалить любые отложения со штока клапана или других движущихся частей. Убедитесь, что вы используете чистящие средства, которые не будут негативно реагировать на материалы клапана: очистители на основе газа или сжатого воздуха хорошо подходят для металлических компонентов, а очистители на спиртовой или водной основе идеально подходят для неметаллических деталей. Очищайте шаровые краны не реже одного раза в год и чаще, если на предприятии много грязи или пыли.

Смазка для клапанов

Смазка обеспечивает плавную работу шаровых кранов и предотвращает истирание. Смазка также помогает повысить эффективность уплотнений клапана при условии, что она наносится правильно. Придерживайтесь синтетических, водонерастворимых смазок на масляной основе; избегайте любых смазок на глинистой или твердой основе, которые могут скапливаться внутри полости клапана. Обязательно выберите смазку, совместимую с материалами клапана и средой системы. Многие производители (например, Gemini Valve) постоянно смазывают свои шаровые краны перед отгрузкой, а это означает, что дополнительная смазка на более поздних этапах срока службы клапана не требуется.

Плановые проверки

Регулярно проверяйте клапаны квалифицированным инспектором. Для большинства применений идеально подходит один раз в год, но шаровые краны для систем высокого давления и частых циклов должны подвергаться более частым проверкам. Проверки должны проводиться по следующим адресам:

• • • • Герметичность гаек, болтов и других металлических изделий
      • Наличие минеральных отложений или коррозии
      • Опасность утечки
      • Правильное открытие и закрытие клапанов
      • Точность индикатора положения (даже на статических клапанах)
      • Правильная вытяжка и фильтрация воздуха в помещении

Плановые остановки предприятия

Ежегодные остановки – идеальное время для проверки шаровых кранов. Снимите клапаны с трубопроводной системы, разберите их, очистите внутреннюю часть и замените все сломанные или изношенные компоненты, уделяя особое внимание уплотнениям и другим резиновым деталям.
