Пускорегулирующие устройства: Пускорегулирующая аппаратура. Виды и устройство. Работа

Содержание

Пускорегулирующая аппаратура. Виды и устройство. Работа

Аппараты для регулировки пуска начали появляться давно. За последнее время пускорегулирующая аппаратура была сильно изменена и усовершенствована. Не все понимают, насколько выгодна установка таких аппаратов.

Пускорегулирующая аппаратура на основе электронных элементов (ЭПРА) монтируется в приборы освещения. Светильники с таким аппаратом значительно экономят электричество, а также нет необходимости приобретать новые лампы, так как срок службы ламп значительно повышается.

Лампы с ЭПРА светят приятным качественным светом, который благотворно влияет на человека, по крайней мере, не вредит ему. Частота мерцания света таких ламп составляет около 400 Гц. При этом глаза человека меньше устают, нет головной боли.

Свойства и виды
Чаще всего, пускорегулирующая аппаратура делится на два вида:
  1. Единый блок аппаратуры.
  2. Отдельные части аппаратуры.
ЭПРА также можно разделить по видам, учитывая тип лампы:
При рассмотрении свойств функционирования таких аппаратов, их можно разделить на:
  • Электронные.
  • Электромагнитные.
Пускорегулирующая аппаратура по соответствию классов, то ЭПРА делятся на классы:
  • Регулируемые — А 1.
  • Нерегулируемые — А 2.
  • С большими потерями (нерегулируемые) — А 3.

При приобретении светильника с регулирующим пусковым аппаратом необходимо следовать новейшим разработкам и рекомендациям специалистов, так как устройства постоянно обновляются, в них внедряются последние современные новшества, о которых вы можете не знать.

Достоинства

Инновационные модели таких аппаратов дают возможность включиться лампе сразу после разогревания ее электродов. Также, при работе лампы пускорегулирующий аппарат поддерживает оптимальное значение напряжения. Следовательно, расход электроэнергии меньше при применении такого устройства.

Электронные аппараты пуска и регулировки вполне заменяют подобными аналогами. Однако, это тяжелые и шумные дроссели. Они уже практически не используются в таких устройствах. О них будет рассказано ниже.

Пускорегулирующая аппаратура имеет свои особенности и преимущества:
  • Снижение мерцания лампы.
  • Нет сильной вспышки лампы по время неисправности стартера, поэтому срок службы лампы повышается.
  • Обеспечивается освещение со стабильным потоком света.
  • Пусковые электронные аппараты оснащаются регулировкой по мощности, помогающие настроить яркость света в различных помещениях.
  • Экономия энергии в сравнении с обычными источниками света.
  • Безопасность с экологической точки зрения, нет необходимости в специальной особой утилизации, так как не имеют в составе ртути, других вредных и ядовитых веществ.
  • Повышенная надежность, устойчивость к вибрации, прочность из-за того, что конструкция не имеет горелки, нити накала, стеклянной колбы.
  • Не реагирует на скачки напряжения.
  • Во момент запуска не создает перегрузку электрической сети.
  • Сниженный ток потребления, для обычных наружных светильников ток составляет 0,5 ампера, в сравнении с источником света на газоразрядной лампе – 2,2 ампера, а ток запуска – 4,5 ампера.
  • Экономия денежных ресурсов.
  • Возможность функционирования светильников при низких температурах.
Принцип действия
Работу можно разделить на следующие этапы:
  • Разогрев электродов. Они запускаются очень быстро, в течение нескольких долей секунды, создается плавная подача освещения. Этот фактор дает возможность увеличить срок работы лампы до замены. Также, светильники, оснащенные такой аппаратурой, можно включать при пониженных температурах. Это не снижает их срок службы.
  • Вторым этапом является розжиг. При этом создается импульс высокой разности потенциалов. Это дает возможность наполнения колбы газом.
  • Горение – это заключительный этап, поддерживающий постоянное повышенное напряжение, которое нужно для функционирования лампы.
Схема пускорегулирующей аппаратуры

Чаще всего схема состоит из 2-тактного преобразователя напряжения. Конструкция бывает мостовой и полумостовой. Мостовые варианты очень редко применяются.

Сначала диодный мост выпрямляет напряжение, далее оно сглаживается емкостью до постоянного напряжения. Полумостовой инвертор делает напряжение высокочастотным. В схеме применяется трансформатор с сердечником в виде тора с тремя катушками. Основная обмотка подает изменяющееся напряжение резонанса на лампу. Остальные работают в качестве дополнительных обмоток, которые в противофазе открывают ключи на транзисторах.

В результате, перед запуском лампы, наибольший ток разогревает обе нити лампы, а напряжение на емкости включает лампу. Она светит и не изменяет частоту с самого начала. Время запуска лампы составляет не более одной секунды.

ЭПРА со светодиодами

Многие приборы освещения применяются с пускорегулятором. Рассмотрим, какие достоинства применения ЭПРА в модулях светодиодов.

Основным положительным моментом здесь является тот факт, что осуществляется защита устройства от сильных перепадов напряжения и электромагнитных помех. Другими словами, пускорегулирующая аппаратура защищает светодиодный модуль от капризов поведения питающей сети.

Кроме этого, происходит экономия расхода энергии в пределах 30%, поэтому это играет большую роль в применении ЭПРА. Электричество экономится за счет того, что теперь не нужно часто менять стартеры, которые очень часто выходят из строя, в отличие от ПРА.

Производители
Пускорегулирующая аппаратура выбирается большинством потребителей. Наиболее популярными изготовителями приборов освещения с ЭПРА стали следующие фирмы:

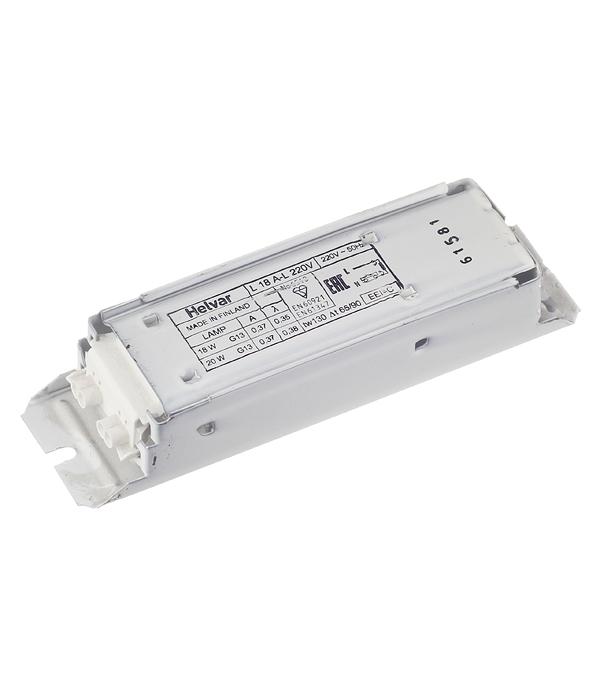

  • Helvar – начало выпуска изделий в 1921 г. С самого начала фирма показала себя наиболее надежной в выпуске радиотехники, наладила выпуск пускорегулирующих устройств, выпуск продолжается до настоящего времени. Страна фирмы изготовителя – Финляндия.
  • Tridonic – является одной из лидирующих фирм в производстве аппаратуры для освещения. Фирма в конце 70-х годов начала производство своей продукции, которая до сих пор прославляет качество австрийских товаров.
  • Osram – гигантская фирма в сфере выпуска приборов освещения и комплектующих элементов к ним.

Эти именитые производители выпускают недешевую продукцию, но это оправдывается качеством. Хотя, подобные товары других фирм можно приобрести намного дешевле.

Порядок выбора

Перед покупкой пускорегулятора нужно сначала правильно выбрать производителя. Наиболее популярными являются сегодня фирмы, которые мы рассмотрели выше. Но, выбрав устройство одной из этих фирм, нет гарантии того, что выбранный аппарат не станет причиной неисправности вашего источника света, так как кроме изготовителя, нужно обращать внимание и на другие моменты.

Особое внимание необходимо обращать на такие параметры и свойства:
  • Тип применяемых ламп.
  • Мощность ламп.
  • Условия окружающей среды (указаны в инструкции к устройству).

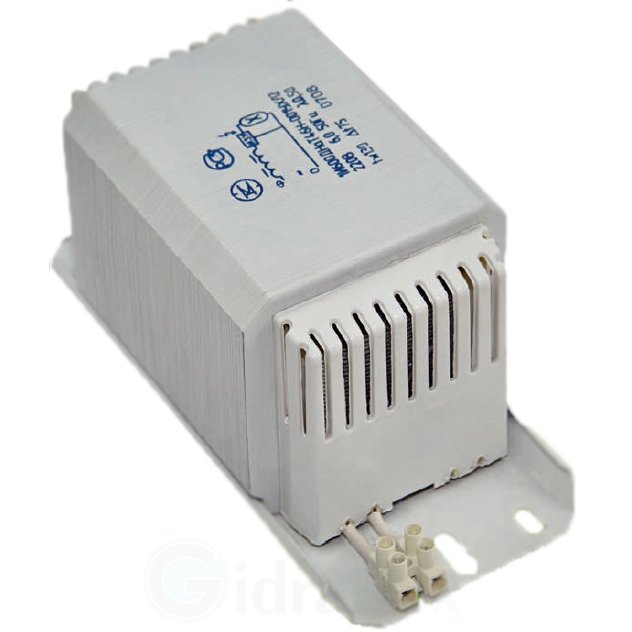

Электромагнитная пускорегулирующая аппаратура

Простые электромагнитные пускорегуляторы (ЭМПРА) включают в себя обычное индуктивное сопротивление, состоящее из металлического сердечника, на который намотан медный провод. Применение такого вида сопротивления обуславливает к значительной потере мощности и выделению теплоты. Мощность функционирующей с пускорегулятором лампы на 26 ватт для сети обходится в 32 ватта. Это значит, что потери мощности равны 6 ваттам, это 23%.

Есть несколько методов применения:
  • Со стартером.
  • Без стартера.
  • С ограничением температуры.
Принцип действия ЭМПРА

Схема электромагнитного пускорегулирующего аппарата со стартером считается наиболее дешевой и простой.

При включении питания напряжение по обмотке дросселя и нити накала идет к электродам стартера. Он выполнен в виде небольшой лампы с газовым разрядом. Напряжение образует тлеющий разряд, инертный газ начинает светиться и нагревать его среду. Биметаллический датчик включает контакты и в цепи образуется замкнутый контур, с помощью которого нагревается нить люминесцентной лампы. Создается термоэлектронная эмиссия. Вместе с этим нагреваются пары ртути, расположенные в колбе.

Напряжение на электродах стартера и разряд уменьшаются, температура понижается. Биметаллическая пластина размыкает цепь между электродами и ток прекращается. В дросселе образуется ЭДС самоиндукции, создающая кратковременный разряд между нитями накала.

Величина разряда может достигать нескольких тысяч вольт, которые пробивают инертный газ с парами ртути, возникает дуга, которая и является источником света.

Стартер в дальнейшей работе не принимает участие. После запуска светильника ток нуждается в ограничении, иначе перегорят элементы схемы. Эту задачу выполняет дроссель, индуктивное сопротивление которого ограничивает увеличение тока, не дает лампе выйти из строя.

Достоинства использования ЭМПРА с источником света:
  • Равномерный и быстрый запуск.
  • Нет мерцания.
  • Повышение срока работы лампы.
  • Повышенный КПД.
  • Улучшенная защита от удара током.
  • Коэффициент мощности составляет выше 0,9.
  • Главное достоинство – низкая цена.
 Недостатки ЭМПРА:
  • Большие габариты и масса.
  • Значительные потери мощности, особенно для люминесцентных ламп.
  • Частота потока света составляет 100 герц, это влияет через подсознание на человека. Импульсы света образуют эффект стробоскопа, когда детали и предметы, движущиеся с частотой, совпадающей с пульсацией света, представляются для человека неподвижными. Это может негативно отразиться на повышении травматизма на производстве.
  • Свет не управляется, это создает ограничение в комфортных условиях.
  • Дроссели издают гул, неприятный для человека звук.

Чтобы устранить эти недостатки, для люминесцентных ламп самым действенным способом оказалось подключение ламп к току высокой частоты. Для создания такого подключения последовательно с лампой включают балласт в виде электронного устройства, которое переделывает напряжение одной частоты в другую, и обеспечивает запуск ламп. Эти устройства называются электронная пускорегулирующая аппаратура (ЭПРА).

Похожие темы:

ЭПРА (электронный балласт) - принцип работы и схема подключения

Что такое ЭПРА и для чего он нужен

Применение электронной пуско-регулирующей аппаратуры или аппарата (сокращенно ЭПРА) дает существенную прибавку к сроку полезной эксплуатации осветительного оборудования этого вида.

ЭПРА – это очередной виток развития систем зажигания лампы. Электронный баласт выпускается в виде отдельного модуля с контактами для подачи напряжения питания и контактами для подключения одного или нескольких источников света. Такой блок пришел на замену простой, но морально устаревшей схемы с дросселем и стартером. Такой конструкцией обычно оснащаются все современные светильники.

Устройство ЭПРА

Электронный пускорегулирующий аппарат (electronic ballast) является сложным электронным устройством. В состав входят:

  • Фильтр помех: необходим для нивелирования влияния помех из электросети и в нее;
  • Выпрямитель: необходим для преобразования переменного тока в постоянный;
  • Опционально: корректор мощности;
  • Сглаживающий фильтр: служит для снижения пульсаций;
  • Инвертор: повышает напряжение до необходимого;
  • Балласт: аналог электро-магнитного дросселя.

В некоторых моделях инвертор может быть дополнен регулятором яркости. Для этого необходим внешний светорегулятор (либо ручной, либо автоматический на базе фоторезистора). Схем разработано очень много. Элементная база ЭПРА для люминесцентных ламп (лл) весьма разнообразна: от мощных полевых транзисторов в мостовой схеме при нагрузках в сотни Ватт, до микросхем-драйверов в маломощных светильниках. Но тем не менее алгоритм работы един.

В упрощенном виде подключение одной лампы дневного света выглядит так:

Схема подключения ЭПРА с одной лампой

Т.е. подключение состоит всего из двух компонентов: люминесцентного источника света и электронного балласта. С точки зрения электрика это намного проще классического подключения люминесцентного светильника при использовании электромагнитного дросселя и стартера. На клеммы N и L подается сетевое напряжение. Вывод ground – заземление. Для работы электронного балласта подключение заземляющего контакта не является обязательным и служит лишь для безопасной эксплуатации.

ЭПРА сложны и состоят из множества электронных компонентов. Человеку без инженерного образования понять схему очень сложно. К тому же не каждый электрик сможет разобраться во внутреннем устройстве.

Один из вариантов принципиальной схемы ЭПРА

Это достаточно простая схема для инженера-электроника. В упрощенном понимании работа электронного балласта выполняется следующем образом. Выпрямление производится двухполупериодным выпрямителем – диодным мостом. Сглаживание пульсаций выполняется электролитическим конденсатором, рассчитанным на напряжение выше сетевого, так как амплитудное значение синусоиды для сети переменного тока примерно в полтора раза выше сетевого (√2*220В). Остальными процессами управляет микросхема. За подачу напряжения на лампы отвечают полевые транзисторы. Далее преобразователь работает автономно, частота не изменяется.

Знание электроники позволяет создать и схему питания люминесцентной лампы от низковольтных источников. Схема получается достаточно компактна. Самое важно правильно намотать трансформатор.

Принципиальная схема питания лл от низковольтного источника

Принцип работы пускателя

Какая бы ни была применена схема для пуска люминесцентной лампы. Общий принцип работы остается неизменным. В принципе, сходные процессы происходят при использовании дросселя и стартера. Всего три фазы:

  • Первоначальный прогрев электродов. В электронном баласте это происходит достаточно мягким повышением напряжения на вольфрамовые нити.
  • Поджиг. В этот момент схема подает высоковольтный импульс (обычно около полутора киловольт). Этого достаточно для электрического пробоя газа и паров ртути. Напряжение поджига у люминесцентных ламп существенно выше напряжения горения.
  • Горение. После высоковольтного импульса схема снижает напряжение до необходимого для поддержания тлеющего разряда. Частота переменного тока на электродах может достигать 38 кГц в зависимости от схемы.

В ЭПРА поджигающей импульс обеспечивается электронной схемой. В классической схеме – за счет энергии, накопленной дросселем. Прогрев электродов также обеспечивает ЭПРА. При стартерной схеме включения, электроды прогреваются в момент замыкания контактов стартера. Его можно заменить кнопкой без фиксации.

Схемы подключения

Разработка такого электронного устройства  велась для минимизации конструкции светильника и замещения крупногабаритного дросселя и стартера одним единственным модулем, который подключается к сети питания переменного тока и к электродам люминесцентного источника света.

ЭПРА лишены всех минусов классических схем подключения.

Существуют модули, предназначенные для одновременного подключения четырех ламп.

Подключение ЭПРА к четырем лампам

Как в случае с одной или двумя лампами, схема не требует никаких дополнительных элементов. Модуль ЭПРА соединяется напрямую с лл.

Схема подключения ЭПРА 4х18 Вт (Пример:Navigator NB-ETL-418-EA3)

Схема подключения ЭПРА 2х36 Вт (Пример:ELECTRONIC BALLAST ETL-236)

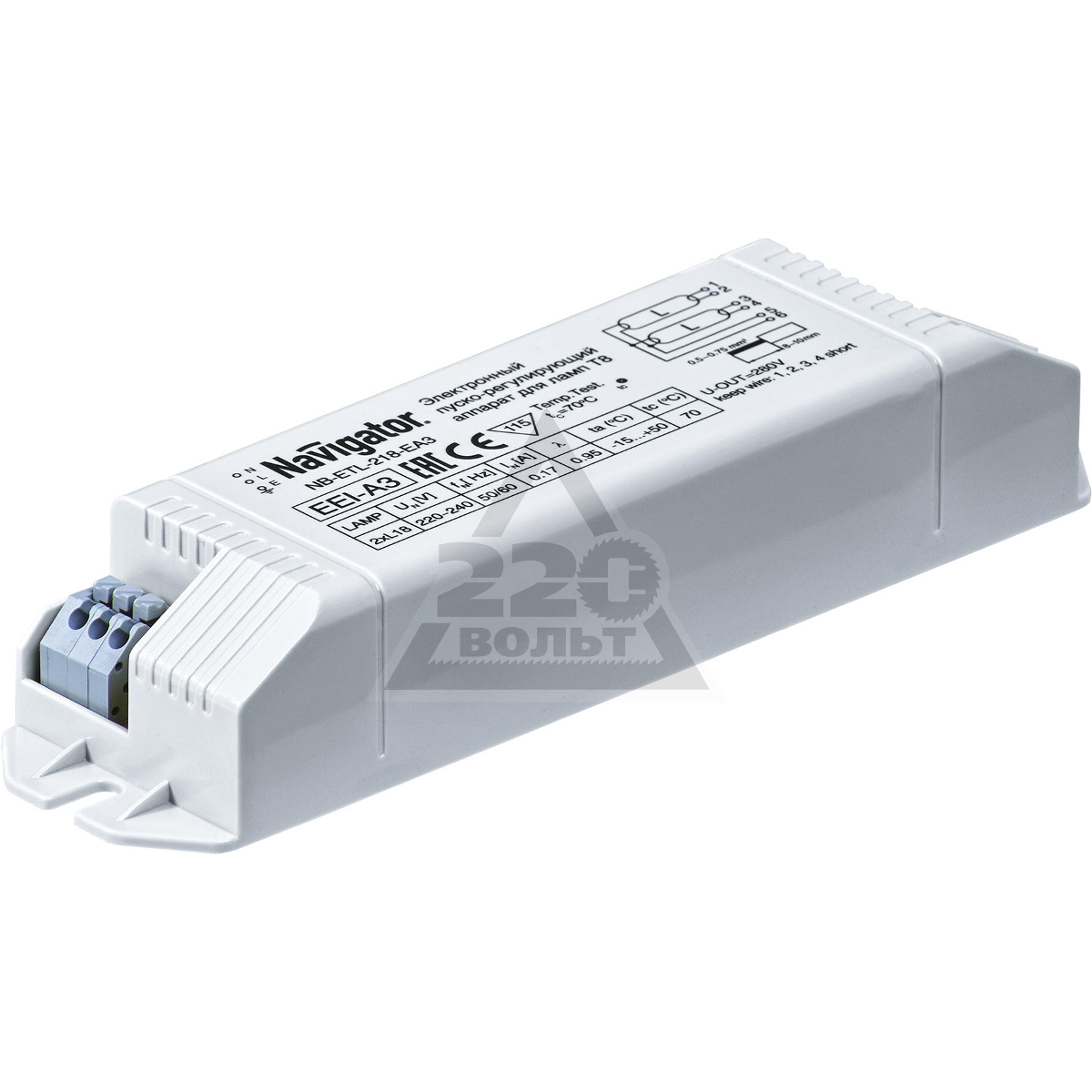

Схема подключения ЭПРА 2х18 Вт (Пример:Navigator NB-ETL-218-EA3)

Во всех случаях выключатель рекомендовано ставить именно на фазовый провод. При наличии нуля потенциал может сохраняться. Об этом будет говорить слабое мерцание ламп в выключенном положении. С рабочими, но дешевыми ЭПРА иногда тоже наблюдается такое явление. Возможно, что причина в том, что с электролитического конденсатора не ушел полностью заряд. В этом случая поможет простая доработка: достаточно зашунтировать электролитический конденсатор резистором на сотню килоом.

Ремонт ЭПРА

Если модуль ЭПРА вышел из строя, то для его ремонта потребуются определенные знания электроники и умение пользоваться мультиметром. Если базовых знаний электроники нет, то лучше всего просто произвести замену блока целиком, либо отдать в мастерскую на ремонт. Чтобы рассмотреть подробности ремонта ЭПРА не хватит многотомника.

Поиск неисправности необходимо начинать с осмотра платы. Неисправные электронные элементы имеют характерную черному. Корпуса деталей могут почернеть, а на плате будет заметно темное пятно. Обязательно нужно просмотреть и токоведущие дорожки.

Как и любом ремонте, часто, перегоревший элемент – это не причина, а следствие.

Инструментальную диагностику начинаем с проверки предохранителя. Как правило на плате он обозначается латинской буквой F и цифрой – порядковым номером.

Прозвонка элементов ЭПРА с помощью мультиметра

При ремонте балласта для люминесцентных источников света обратите внимание на электролитические конденсаторы. Если конденсатор деформирован – вздулся, он подлежит замене. Здесь важно использовать конденсатор с напряжением не ниже того, который был установлен. Больше – можно, меньше – нет. Емкость не желательно менять. Обязательно соблюсти полярность. Неправильная полярность – основная причина взрыва конденсатора.

Далее стоит произвести прозвонку полупроводников. Диоды не должны быть в пробое – при любой полярности щупов мультиметра Вы не должны слышать писк. Тоже касается и униполярных транзисторов. Затвор, исток, сток не должны прозваниваться накоротко в любых позициях.

Большинство мастеров сервисных центров предпочитают не браться за ремонт схемы пускателя. Да и потребителю могут выставить счет на сумму большую, чем стоит новый аппарат. Мастера считают, что при выходе более одного компонента на плате, ремонт считается экономически нецелесообразным.

Выбор ЭПРА.

Если Вы решились на модернизацию светильников путем замены дросселя и стартера на современный электронный пускатель для люминесцентных ламп, то первый фактор который нужно учесть, это производитель. От неизвестных марок и подозрительно дешевых устройств лучше отказаться. Но и нельзя сразу сказать, что дешево – это плохо и недолговечно. Информация сегодня открыта вся, желательно ознакомиться и с отзывами по конкретной модели в Интернете. Среди производителей внимания заслуживают:

  • Helvar,

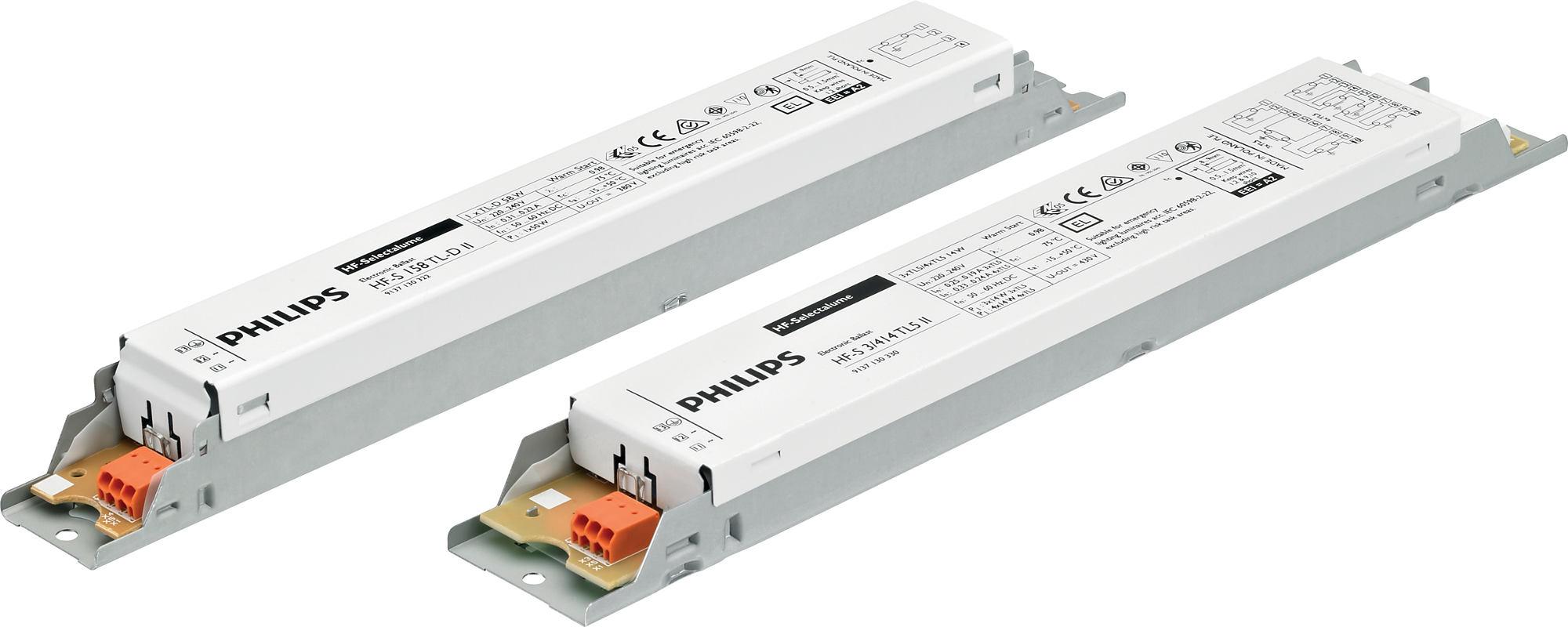

  • Philips,
  • Osram,
  • Tridonic

Виды ЭПРА

При выборе важно изучить документацию. Наиболее важны следующие характеристики:

  • Тип источника света,
  • Мощность источников света,
  • Условия и режимы эксплуатации.

У некоторых моделей марок Tridonic, Philips, Helvar  имеется возможность подключения как переменного напряжения (~220), так и постоянного (=220).

Плюсы и минусы.

Подводя итоги, можно сказать, что, как и любое электронное изделие, электронный пускатель обладает достоинствами и недостатками.

Плюсы

  • Больший срок эксплуатации лл.
  • Больший КПД, меньшие потери (как минимум, отсутствует постоянное перемагничивание сердечника дросселя). Экономия до 30 процентов.
  • Нет реактивных выбросов в сеть питания. Не создают помехи другой аппаратуре.
  • Отсутствие мерцания при пуске и эффекта стробирования при работе.
  • Автоматика отключается при выходе лампы из строя.
  • Плавный прогрев электродов.
  • Стабильный световой поток при скачках напряжения.
  • Возможность работы и на постоянном токе (не все модели).
  • Имеют защиту от короткого замыкания.
  • Отсутствие характерного шума.
  • Возможен запуск ламп при низких температурах окружающей среды.

Минусы

  • Некачественные, дешевые электронные балласты – недолговечны.
  • Главный недостаток – цена (они окупаются со временем).
  • Часть моделей не совместимы со светодиодными аналогами люминесцентных ламп.

ЭПРА – что это и схемы подключения для различных светильников

Для работы люминесцентных, энергосберегающих, светодиодных ламп и панелей необходимо наличие в цепи элементов, обеспечивающих на их входных контактах определенную заданную величину тока и напряжения. Это достигается применением пускорегулирующей аппаратуры.

В случае работы люминесцентной лампы эта аппаратура обеспечивает предварительный прогрев электродов, после чего ртуть, содержащаяся в трубке, постепенно начинает переходить в парообразное состояние. Для возникновения стабильного тлеющего разряда внутри лампы необходимо, чтобы на ее электроды поступил кратковременный импульс напряжения большой величины.

Устройство ЭПРА обеспечивает возникновение этого импульса, включение лампы после полного испарения ртути и в процессе работы понижает ток и напряжение на лампе.

В самой простой модификации такой режим обеспечивает электромагнитный дроссель совместно со стартером. Но в случае применения электромагнитного дросселя работу лампы сопровождает гудение, мерцание и мигание при включении.

Электронные пускорегулирующие аппараты в итоге решают те же задачи, что и электромагнитные. Они обязаны обеспечивать зажигание и стабильную работу светильников.

Электронный балласт – это прибор для понижения тока на элементах электрической цепи. Балласты применяются, если сопротивление нагрузки не в состоянии результативно снизить потребляемый ток. Это возникает в случаях, когда устройство имеет отрицательное переменное сопротивление по отношению к элементу питания.

Если такая нагрузка будет подключена к источнику постоянного напряжения, то через нее будет протекать ток, увеличивающийся до тех пор, пока она или источник тока не выйдут из строя.

Для предотвращения этого используется балласт, обеспечивающий активное или реактивное сопротивление, понижающее величину тока до расчетного значения.

Одним из устройств с отрицательным сопротивлением является газоразрядная лампа.

В настоящее время для пуска и обеспечения работы ламп наиболее часто стали использоваться электронные балласты ЭПРА, которые имеют целый ряд преимуществ по сравнению со схемой включения при помощи электромагнитного дросселя.

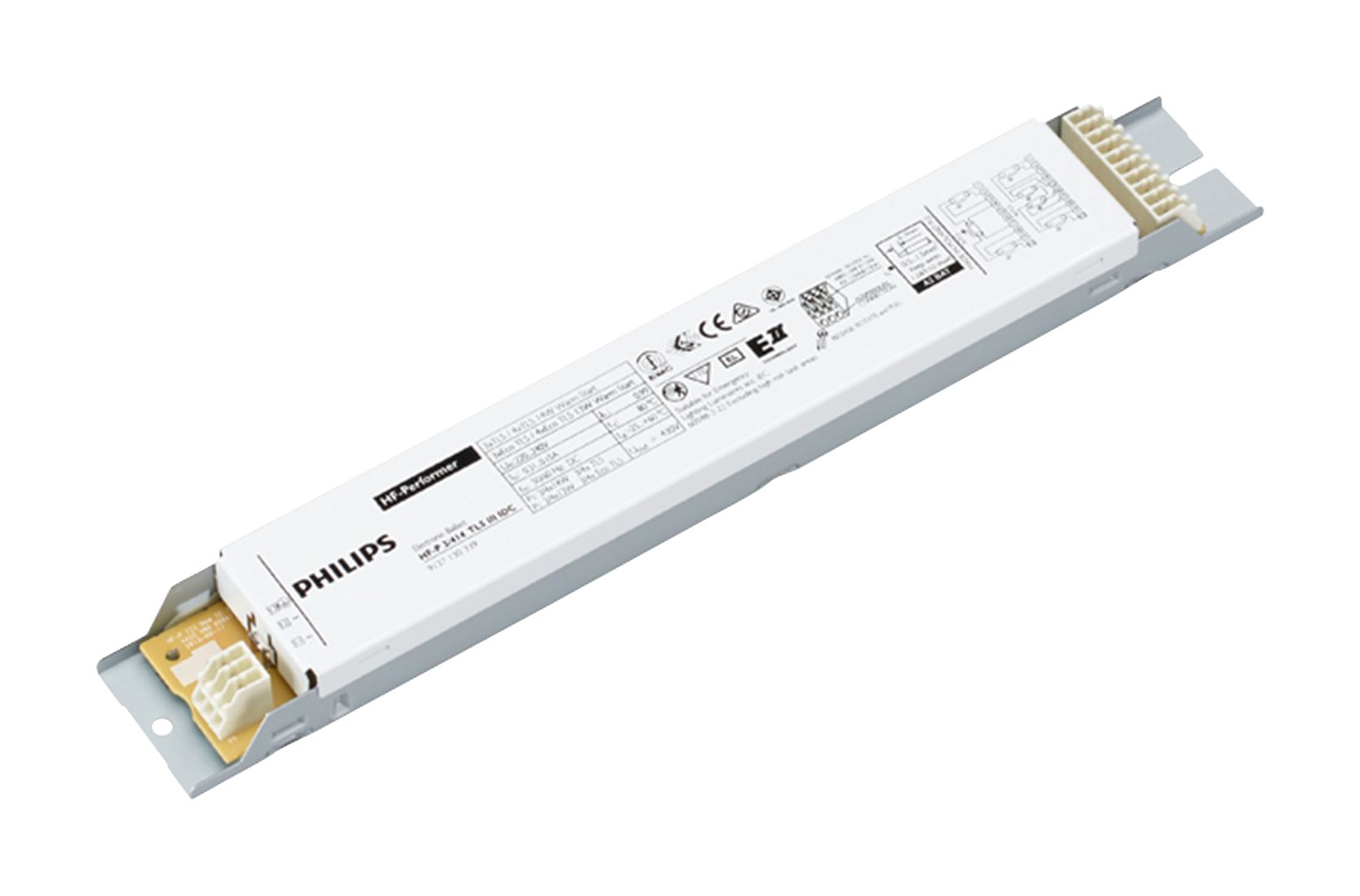

Внешний вид ЭПРА для ламп Т8

Существуют такие модификации ЭПРА, которые встраиваются в корпус люминесцентных ламп цокольной модификации.

Они устанавливаются в кожухе лампы, находящемся между цоколем и излучающей трубкой.

Для светодиодных ламп, панелей и лент, принцип работы которых основан не на использовании электрического разряда между электродами лампы, а на свечении кристаллических светодиодов, вместо ЭПРА применяются электронные блоки питания.

Они могут быть встроены в корпус лампы или же установлены в светильник как отдельный элемент цепи.

Ниже показано устройство светодиодной лампы со встроенным драйвером.

Компактная лампа с встроенным ЭПРА

Электронные балласты не требуют для зажигания лампы наличия стартера как самостоятельного элемента цепи.

Схема электронного пускорегулирующего аппарата создает заданное напряжение и ток в последовательности, требующейся для корректной работы.

Электронная схема ЭПРА на нужном уровне стабилизирует рабочий ток и преобразует переменное синусоидальное напряжение питающей сети частотой 50 герц в ток более высокой частоты, от 20 кГц до 60 кГц.

Поэтому при работе люминесцентной лампы достигается отсутствие мерцания, пульсаций при запуске и гудения светильника.

Существуют различные варианты зажигания ламп, которые можно реализовать с помощью ЭПРА.

Это может быть плавный пуск с постепенным увеличением яркости свечения до номинальной за несколько секунд. Можно установить моментальный запуск.

Так же как и электромагнитный дроссель, ЭПРА первоначально разогревают электроды лампы, затем создают высоковольтный импульс и после возникновения тлеющего разряда поддерживают ее работу в оптимальном режиме.

Применение этих приборов ведет к увеличению энергоэффективности лампы и сохранению ее работоспособности на весь установленный срок службы.

Ниже приводится электрическая схема электронного преобразующего аппарата, применяемого для включения и регулирования работы люминесцентной лампы мощностью 30 ватт.

На мостик, состоящий из четырех диодов D1, D2, D3, D4 типа 1N4007 подается напряжение сети 220 вольт, частотой 50 герц.

На нем происходит выпрямление входного напряжения, то есть нижний полупериод синусоидального тока переходит в верхнюю часть графика.

После этого ток, который был условно преобразован в постоянный, необходимо сгладить, уменьшив его амплитуду. Это выполняет конденсатор С1.

Для того чтобы полученное выпрямленное напряжение преобразовать в напряжение высокой частоты, используется инвертор на транзисторах Т1 и Т2.

В схеме используется трансформатор TU3802, имеющий две управляющие обмотки и одну рабочую, с которой напряжение частотой 20 кГц подается на электроды лампы.

Ток, подающийся на лампу, разогревает электроды, и ртуть в колбе начинает испаряться, а импульс напряжения величиной 1 200 вольт зажигает тлеющий разряд в лампе, и она начинает работать в стабильном режиме.

Возможно подключение нескольких ламп через один электронный пускорегулирующий аппарат. Ниже показаны схемы включения двух и четырех ламп через один балласт.

Две лампы на один ЭПРАЧетыре лампы с общим ЭПРА

Для люстры можно использовать ЭПРА, если в ней установлены компактные люминесцентные лампы.

Для этого нужно выбрать прибор, рассчитанный на суммарную мощность всех ламп, установленных в люстре, с двукратным запасом по величине.

Если в люстре установлены светодиодные лампы без встроенного драйвера, то в схеме желательно предусмотреть электронный блок питания.

В случае применения электронных балластов устраняются такие негативные явления, как мигание ламп во время включения, мерцание и гудение, сопровождающие работу светильников с электромагнитными ПРА. Устраняется стробоскопический эффект, который имеет место при работе ламп на переменном токе частотой пятьдесят герц.

При использовании электронного балласта возникновение этого эффекта невозможно, поскольку на лампу подается ток высокой частоты в несколько десятков килогерц.

По цене ЭПРА довольно дорогие, но их стоимость быстро окупается в результате создания ими экономичного режима работы ламп в люстре.

Можно устанавливать в люстры лампы с встроенными драйверами.

При помощи электронных ПРА можно создать режим включения ламп с постепенным нарастанием мощности, отрегулировать поочередную работу различных групп ламп в люстре и применить другие интересные решения.

Электронные блоки питания и контроллеры применяются и в цепях со светодиодными лентами.

С применением ЭПРА мощность, расходуемая светильником, становится меньше на тридцать процентов по сравнению с потребляемой при использовании ЭмПРА.

Продолжительность пригодности лампы возрастает на пятьдесят процентов в связи с обеспечением ее работы в щадящем режиме.

Сокращаются расходы на ремонт и замену комплектующих в светильниках, оборудованных ЭПРА.

Эти приборы незаменимы в цепях, обеспечивающих работу аварийного освещения.

Электрические балласты по лучшим ценам - отличные предложения на электрические балласты от мировых продавцов балластов

Отличные новости !!! Вы попали в нужное место для электрических балластов. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эти лучшие электрические балласты в кратчайшие сроки станут одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили электрические балласты на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в электрических балластах и ​​думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы согласитесь, что вы получите электрические балласты по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

балласт - γγλοελληνικό Λεξικό WordReference.com

ριες μεταφ 900σεις
балласт n существительное : Относится к человеку, месту, предмету, качеству и т. д. (вес, используемый для стабилизации судна) έρμα ουσ ουσ ουσιαστικό ουδέτερο : Αναφέρεται σε πρόσωπο, ζώο ή πράγμα ουδέτερου γένους.
( ζαργκόν: ναργκόν: ναυτικ ) σαβούρα ουσ θηλ ουσιαστικό θηλυκό : ναφέυυκό θηρκ θηλυκό : ναφέυικ θηποζκ ποζ, ποζ, ποζποζποζποζ,
Это судно использует гравий в качестве балласта.
балласт [sth] ⇒ vtr переходный глагол : Глагол, принимающий прямой объект - например, « Say something». «Она нашла кота». (судно: стабилизация) ερματίζω ρ μ ρήμα μεταβατικό : Συνδυάζεται πάντα με αντικείμενο, π.χ. θέλω να μήλο , αγαπάω τα παιδιά μου κλπ.
( ζαργκόν: ναυτικό ) σαβουρώνω ρ μ ρήμα μεταβατικό : Συνδυάζεται πάντακεκοενταμεντα.χ. θέλω να μήλο , αγαπάω τα παιδιά μου κλπ.
Часть экипажа отвечает за балластировку судна.
балласт n существительное : Относится к человеку, месту, предмету, качеству и т. Д. бесчисленное множество (фундамент для дороги, железной дороги и т. Д.) έρμα ουσ ουδ ουσιαστικρ ουδ : ναφέρεται σε πρόσωπο, ζώο ή πράγμα ουδέτερου γένους.
Гравийный балласт уложен, но железнодорожные пути еще не уложены.
балласт n существительное : Относится к человеку, месту, предмету, качеству и т. Д. в переносном смысле, неисчислимо ([sth] обеспечивающий вес) στήριγμα ουσ ουδ ουσιοστιόκό : Αναφέρεται σε πρόσωπο, ζώο ή πράγμα ουδέτερου γένους.
Стабильный доход и материнское отношение Нэнси были балластом для всей семьи.
ο σταθερό εισόδημα της Νάνσι και η μητρική της φροντίδα ήταν ένα στήριγμα για όλητν οικογ.
πιπλέον μεταφράσεις
балласт n существительное : Относится к человеку, месту, предмету, качеству и т.д. επίθ + ουσ ουδ
( ζαργκόν: τεχνικός όρος ) балласт ουσ ουδ άκλ ουσιαστικό ουδέτερο άκλιτο : Αναφέρεται σε πρόσωπο, ζώο ή πράγμα ουδέτερου γένους και δεν κλίνεται, π.χ. σντουιτς, κομπιούτερ κλπ. Συχνά είναι ξενικής προέλευσης.
Электрик установил балласт для ограничения тока в цепи.
Σύνθετοι τύποι:
балластный танк n существительное : Относится к человеку, месту, вещи, качеству и т. Д. (судовая емкость для воды) ( σκάφος ) δεξαμενή έρματος περίφρ περίφραση : Συνδυασμός λέξεων που αποδίδει το νόημα του μεταφραζόμενου όρου, ο οποίος στον λόγο μπορεί να τροποποιηθεί κατάλληλα, π.χ. από την Αθήνα, που ακολουθεί κλπ.
Суда должны опорожнять балластные цистерны в море, чтобы избежать заноса инвазивных видов в Великие озера.

Мешки для жира, балластные мешки и системы | Балласты для лодок

Все маркиATX ЛодкиОсьCalabriaCenturionEpicFlightcraftGekkoHeyday HydrodyneMalibuMastercraftMB SportsMoombaNautiquePavatiSangerSeaRaySupraSupremeSvfaraTigeТолько для трейлеровWakecraftДругое

Цена Любые 100 долларов США 5000 долларов США 7500 долларов США 10000 долларов США 12 500 долларов США 15000 долларов США 17000 долларов США 20 000 долларов США 25000 долларов США 30 000 долларов США 35000 долларов США 40 000 долларов США 45000 долларов США Любые 200 000 долларов США 180 000 долларов США 160 000 долларов США 140 000 долларов США 120 000 долларов США 100 000 долларов США 90 000 долларов США 80 000 долларов США 70 000 долларов США 60 000 долларов США 55 000 долларов США 50 000 долларов США 50 000 долларов США 45 000 долларов США 40 000 долларов США 35 000 долларов США 30 000 долларов США 25 000 долларов США 20 000 долларов США 17 000 долларов США 15 000 долларов США 12 500 долларов США 10 000 долларов США 7 500 долларов США 5 000 долларов США

Все модели Wakesetter 23 MXZ1236 TOPPER175TXW19 CS20 SLM20 SSV Launch (Gravity Games Edition) 200 Brendella / Calabria2000 SLM20i20RZX20SLM20V21 MLX2102100212SL21i21V21V21ZX22 SSX220 SP2200220V22DLX22i22RZX22SFX22SLXDT22SSLX22SSX22V2300230V231SL23RZX23V23V23ZX24SSRX24V24V24ve25ZX4x7 DEUCE5X7 DEUCEA20A22A24Air NautiqueAir Наутик 206Air Наутик 216Air Наутик 216VAir Наутик 226Air Наутик 236Air Nautique SV-211Air WarriorAL-21AL-22AL-24AL-26ASRATX- 20ATX-22ATX-24AvalancheB52B52 21B52 23B52VB52V23Barefoot NautiqueBarefooterBoomerangBossCal-AirCarbon ProCompCompComp TS6mConbrioConcourseCorvetteCrazCSXCycloneD215DLXDX IIDX II BarefooterEchelonEclipseEliteEnzoEscaladeEuro F3ExcelF21 TomcatF22 TomcatF23 TomcatF24 TomcatFalconFi21Fi23Fi25FlightcraftFS 22FS 33FS / FX 44FX 1750 DCFX 1850 DCFX22G21G23G23 ParagonG25GS20GS22GS24GTO 22GTR 22GTS 20GTX 22HelixHurricaneiRideKaiyenKamberraKangaLaBrisaLagunaLapointLaunchLaunch 20SSVLaunch 21VLaunch 22SSVLaunch 242Launch 24SSVLegacyLightningLX 850M220M2 35M240MakaiMariahMaristar 200 VRSMaristar 210Maristar 210 VRSMaristar 215Maristar 225Maristar 230Maristar 240 SCMaristar 245 VRSMaristar 280MartiniqueMAXMobiusMobius LSV Мобиус XLVMojoMondoNXT20NXT22NXT24NXT24OutbackOutback VPB22XP3PGV16WTPGV175WTPre 2000Pre 2100Pre 2200PRO 170Pro VPro V2ProStarProstar 190Prostar 195Prostar 197Prostar 205Prostar 209Prostar 214Prostar RedbullQ4Q5SI CMOR20R21R22R23ResponseResponse FXiResponse LXResponse LXiResponse TXIRevo 6. 7Revo 7.1Ri217Ri237Ri245Ri257Ri265Ride XTiRZ2RZ4RZRRZXRZX2RZX20RZX3S202S21S211S224S226S238SASaltareSanteraSCSESFB20SGSki NautiqueSki Наутик 176Ski Наутик 196Ski Наутик 200Ski Nautique 206Ski Райский TiqueSkierSkySLSLX-W 230SportSportSport NautiqueSport Nautique 200SportStarSportsterSRStars & StripesSunscapeSunscape 25 LSVSunsetterSunsetter LXiSunsetter VLXSunsetter XTiSunsportSunsport 22VSunsport 24VSuper воздуха Наутик 210Super воздуха Наутик 220Super воздуха Наутик 230Super SportSV2SV3SV609SV696SVoneSwitchT22T23T5TantrumTornadoToyota EpicTristarTru-TracTsunamiTyphoonV208V210V212V215V220V226V230V232V237V237 LTZVi22Vi24vRideWakesetterWakesetter 20 MXZWakesetter 22 LSVWakesetter 22 MXZWakesetter 23 LSVWakesetter 24 MXZWakesetter 247 LSVWakesetter 25 LSVWakesetter VLXWakesetter VTXWakesetter XTiWaveWT SurfWT-1 мас-2WT-2DCX1X10X14X-14VX15X2X20X22X23X24X25X26X30X35X45X46X5X55X7X80X9X-StarXT20XT21XT22XT23XT25Z1Z3ZR6ZR6ZR8ZR8ZS212ZS232ZX1ZX5

Год Any20222021202020192018201720162015201420132012201120102009200820072006200520042003200220012000199919981997199619951994199319921991199198819871986198519841983198219811980197919781977197619751974197319721971197019691968196719661965196419631962196119601959195819571956195519541953195219511950to Any20222021202020192018201720162015201420132012201120102009200820072006200520042003200220012000199919981997199619951994199319921991199198819871986198519841983198219811980197919781977197619751974197319721971197019691968196719661965196419631962196119601959195819571956195519541953195219511950

балластов - Energie Plus Le Site

A quoi servent les балласты, стартеры и конденсаторы?

Функционирование флуоресцентных ламп и ламп с обязательной оплатой использования балластов и стартеров (для флуоресцентных ламп) или волшебников (для снятия балластов).

L’exemple repris ici décrit le mode d’allumage d’un fluorescent. Идентификационный принцип работы для флуоресцентных ламп и расходных материалов. Налейте воду, замените трубу на трубу и замените стартер.

Le starter est composé d’un petit tube rempli de gaz et pourvu d’un bilame.

À l’allumage, la mise sous voltage provoque un arc électrique au sein du gaz. Celui-ci échauffe le bilame, jusqu’alors ouvert (рис.1) .

Подвесные светильники, цепь с электрическими электродами на трубке. Elles s’échauffent et ionisent le gaz qui les environmental, ce qui facilitera l’allumage.

Sous l’effet de la chaleur, le bilame se ferme, l’arc électrique dans le starter disparaît. (рис. 2).

Le bilame se refroidit alors et s’ouvre. Il provoque ainsi une interruption brusque du courant dans le ballast raccordé en série.

Le ballast , composé d’un bobinage de cuivre entourant un noyau de fer (балласт, индуктивный или электромагнетический), va tenter de rétablir ce courant en libérant toute son énergie. Возникновение импульса напряжения между электродами лампы (до 1 500 В), способным подавать люминесцентную лампу (рис. 3) .

Souvent, cet allumage ne réussit pas en une seule ориентировочно. Si la lampe ne s’est pas allumée, цикл возобновляется.

En fonctionnement, la voltage auxbornes de la lampe est trop faible pour générer un nouveau cycle d’allumage (40 ~ 110 В). Le start se maintient donc en position ouverte et le courant traverse la lampe qui reste allumée.

À partir de cet Instant, le balast joue le rôle de limiteur de courant et empêche la destroy de la lampe.

Lorsque le ballast est électromagnétique, является первым конденсатором в цепи для компрессора mauvais cos φ.

Руководство по балластировке / дебалластировке для балкеров

Руководство по балластировке / дебалластировке для балкеров


Главная ||| Насыпные грузы ||| Планирование ||| Уход ||| Безопасность ||| Саморазгрузчики

Руководство по балластировке / дебалластировке балкеров

Морские балкеры, не перевозящие груз или слабо загруженные, должны иметь достаточный балласт, чтобы гарантировать, что напряжение, остойчивость, осадка, дифферент и погружение гребного винта судна находятся в допустимых пределах, чтобы гарантировать безопасное обращение с судном в преобладающих или ожидаемых условиях. При соблюдении этих параметров судно должно соответствовать, как минимум, требованиям IMO, Class (особенно приложение к Сертификату класса) и властей государства порта.

В 1993 году ИМО приняла резолюцию A.774 (18) «Руководство по предотвращению появления нежелательных Водные организмы и патогены при сбросе судовых балластных вод и наносов. Мастера должны обеспечить их соблюдение.


Микроорганизмы с водяным балластом
align = "center">
Международная конвенция о контроле судовых балластных вод и управлении ими и отложения (Конвенция BWM) Во всем мире более 10 миллиардов тонн балластные воды, перевозимые на судах каждый год, содержат тысячи видов водных животные и растения, создающие проблемы для морской среды и здоровья человека, угрожает водной флоре и экономике, зависящей от здоровых водных экосистем.

В феврале 2004 года ИМО приняла Международную конвенцию о контроле судовых балластных вод и осадков и управлении ими, которая, как ожидается, вступит в силу. в начале 2012 года.

С момента принятия Конвенции ИМО разработала ряд руководящих принципов, которые уточнить требования Конвенции. Подробный список можно найти в уведомлении ABS Балласт Рекомендации по очистке воды. Целью Конвенции является регулирование сброса водяного балласта и сокращение риск интродукции неместных видов, которые могут нанести вред чувствительным экосистемам.

Для подтверждения соответствия требованиям Конвенции каждое судно должно иметь на борту действующий сертификат, план управления водяным балластом и балластную воду Журнал. Пока стандарт качества балластных вод D2 не станет обязательным, судовладельцы не обязаны, но поощряются, устанавливать очистку балластных вод Система на борту их судов. В качестве промежуточного средства, именуемого заменой водяного балласта. Стандарт D1, суда должны заменять балластную воду в море.

Балластные операции всегда должны выполняться в пределах возможностей судна и его систем.

Назначенный сотрудник

Главный директор назначается для выполнения этих процедур и ведения всех необходимых записей. Капитан должен убедиться, что старший помощник знаком с требованиями этого раздела, включая ИМО. Руководящие указания. Капитан также должен убедиться, что все члены экипажа получили инструкции и осведомлены о необходимости процедур контроля водяного балласта и процедур, применяемых на судне.

Планирование балластных операций

Балластные операции всегда должны планироваться заранее старшим помощником капитана и вноситься в план погрузки и разгрузки груза. План должен быть одобрен Капитаном до начала операция.

Каждое судно должно предоставить стандартный план полной замены балласта.

Записи и отчетность

Дата и время начала и окончания приема балластных вод при приеме балластных вод эксплуатации, положение судна, соленость (удельный вес) и количество принятого на борт балластной воды должны быть занесен в палубный судовой журнал.

Отчет в формате, показанном в приложении к Руководству ИМО, должен быть заполнен Капитаном и предоставляется властям государства порта по запросу. Акты анализа, отчеты о балласте и береговые квитанции всегда должны храниться на борту в отдельном файле.

Когда требуется контроль водяного балласта властями государства порта (например, замена балласта в море) невозможно встретить во время рейса из-за погодных условий, невозможности эксплуатации и т. д., Капитан должны сообщить об этом факте Компании и предполагаемым властям государства порта до входа в национальные воды (экономическая зона), чтобы можно было организовать соответствующие альтернативные действия.

Контроль, применяемый властями государства порта

Капитан должен заранее уточнить у местного агента и последней версии Port Guide для получения любой информации о процедурах сброса осадков балластных вод, применяемых государственными органами в ожидаемых порт захода. Эти процедуры могут включать в себя, помимо прочего, следующие управляющие действия:

  • Невыпуск балластных вод;
  • Замена балластных вод и удаление наносов в море или на приемлемых территориях;
  • Методы управления балластными водами, направленные на минимизацию поглощения загрязненной воды в балластировка и дебалластировка;
  • Сброс балластных вод в береговые сооружения.

Несоблюдение национальных требований может привести к ненужным задержкам для судна. В некоторых Случаи штрафов могут быть применены государственными властями портов. Судну может потребоваться перейти к в утвержденном месте для проведения необходимой замены, опломбируйте балластные цистерны от сброса в воды государства порта, перекачать балластную воду к береговым приемным сооружениям или доказать анализ, что балластная вода является приемлемой.
Микроорганизмы, внесенные с водяным балластом
align = "center">
Погрузка водяного балласта

При погрузке балласта необходимо приложить все усилия, чтобы на борт принимался только чистый балласт и поступление осадка сведено к минимуму.По возможности судам следует избегать приема балластных вод в мелководные районы или в непосредственной близости от дноуглубительных работ.

Суда не должны балластироваться, если это вообще возможно, в районах, где известно о разливе воды. инфекционные заболевания или цветение фитопланктона.

Однако признается, что, когда суда идут в речные или устьевые порты, поступление некоторого количества ила и осадок неизбежен. В таких ситуациях количество взятого на борт ила часто может быть значительно сокращается за счет планирования балласта во время прилива, когда уровни взвешенного ила обычно ниже.

Суда, принимающие балласт в речных или устьевых водах или в любых других районах, где чистота воды сомнительные, включая районы вероятного заражения химическими веществами, болезнями, патогенами и т. д. должны соблюдать процедуры контроля.

Если балласт загружен в илистую или иным образом загрязненную воду, его необходимо заменить как можно скорее. насколько возможно после выхода из этого порта. Также важно, чтобы это выполнялось для предотвращения накопления грязь в балластных цистернах, которая может снизить грузоподъемность судна.

По возможности, начальное заполнение балластных танков должно производиться с моря под действием силы тяжести в предпочтение закачиванию. Как правило, балластные цистерны должны быть заполнены на 100%, но не переполнены.


Неочищенный балластная вода может разрушить местную экосистему.
align = "center">
Сброс балластных вод

Запрещается сбрасывать балласт на континентальном шельфе, прибрежных водах или портовых водах, где балласт меры по контролю воды и наносов применяются государственными органами, балластный соблюдены процедуры контроля воды и отложений или приняты приемлемые альтернативы. принят.

Эффективность судовых процедур может быть проверена властями государства порта путем отбора проб водяного балласта и / или отложений с судна для проверки дальнейшего выживания нежелательных водных организмы и патогены. Такие пробы также могут быть взяты из всасывающих колодцев, шкафов для цепей и других участки, где может накапливаться осадок. В некоторых случаях сброс балласта не разрешается до анализ таких образцов завершен. Капитан должен обеспечить наличие соответствующего письменного разрешения. полученный от администрации порта перед сбросом любого балласта в прибрежные воды любой страны, которая выполняет меры по борьбе с балластом.

Вскоре после начала и во время сброса любого балласта за борт поверхность моря должна часто проверяйте, чтобы не допустить случайного загрязнения.

Соответствующее руководство

  1. Как предотвратить гидравлический удар и помпаж во время регулярных балластных операций?
  2. Балластировка самотеком, насосами водяного балласта и процедура заливки
  3. Дебалластировка самотеком, насосами водяного балласта и процедура заливки
  4. Процедура замены балласта в море
  5. Практический метод контроля переноса вредных морских организмов
  6. Меры предосторожности при работе с балластом
  7. Погрузка тяжелых грузов и распределение водяного балласта для навалочных судов
  8. Регулирование насосной системы навалочных судов
  9. Регулирование насосной системы навалочных судов
  10. Руководство по обработке грузов и балласта
  11. Риск частично заполненных балластных танков
  12. Решение проблем проникновения воды на балкер, расследование и меры противодействия
Справочные публикации
  1. MARPOL 73/78
  2. Резолюция ИМО A.774 (18) Рекомендации по предотвращению интродукция нежелательных водных организмов и Патогены от сбрасываемых с судов балластных вод и наносов
  3. Руководство по порядку и устройству судов (одобрено классом)
  4. Руководство по входу в порт
  5. US NPDES Руководство по соблюдению общих разрешений на судно
На наших страницах с подробными сведениями проиллюстрированы многие аспекты безопасности балкерного судна

Главная страница ||| Типы балкеров ||| Перевалка насыпного угля ||| Планирование грузов ||| Перевозка зерна ||| Риск железных руд ||| Саморазгружающиеся балкеры ||| Уход за грузом и судном ||| Грузы, которые могут разжижаться ||| Пригодность судов ||| Руководство по терминалу ||| Проведите уборку ||| Грузовые краны ||| Порядок обращения с балластом ||| Безопасность балкеров ||| Системы пожаротушения ||| Сухогруз Общий вид

Эксплуатация морских балкеров сопряжена с многочисленными опасностями.Важное значение имеют тщательное планирование и проявление должной осторожности во всех критических судовых вопросах. Этот сайт является кратким справочником для международного судоходного сообщества с инструкциями и информацией о погрузке и разгрузке современных балкеров, чтобы оставаться в пределах ограничений, установленных классификационным обществом.
Жизненно важно снизить вероятность чрезмерной нагрузки на конструкцию судна, а также соблюдать все необходимые меры безопасности для безопасного прохода в море. Наши страницы с подробными сведениями содержат различные темы, связанные с сухогрузами, которые могут быть полезны людям, работающим на борту, и тем, кто работает на берегу в терминале.По любым замечаниям, пожалуйста Свяжитесь с нами

Copyright © 2010 www.bulkcarrierguide.com Все права защищены.

Несмотря на то, что были предприняты все усилия для повышения точности содержания, издатель этого веб-сайта не может гарантировать ошибки.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
