Противопожарная муфта (манжета)

Для того чтобы возводить современные здания и сооружения различного функционального назначения – от многоэтажных жилых домов до огромных спортивных, культурно-развлекательных комплексов, отличающиеся как большой высотой, полезной площадью, так и сложными архитектурными, объемно-планировочными решениями; сегодня специалистами проектно-конструкторских институтов, бюро, строительно-монтажных компаний используется множество новых материалов, о которых ранее по разным причинам и речи быть не могло.

Одна из них – это несоответствие требованиям пожарной безопасности в строительстве, прописанное в государственных нормах/правилах. Выражается это в горючести, дымообразующей способности, небольшом

пределе огнестойкости строительных конструкций, материалов. Однако возможность как значительно удешевить строительство зданий/сооружений в целом, так и снизить нагрузку на несущие конструкции строений постоянно требовало новых, порой неожиданных решений.

Использование таких веществ и материалов, как сталь, алюминий, пластик, полимеры позволило бы решить множество проблем в строительной отрасли. Если для металлических конструкций возможно выполнение огнезащиты мастиками, покрытиями, красками, то защитить пластиковые/полимерные изделия, и прежде всего трубы различного диаметра из полиэтилена, полипропилена или поливинилхлорида, подобным образом невозможно. Но, ученые, конструкторы придумали весьма простое, оригинальное решение, позволившее использовать их без ущерба для огнестойкости зданий, безопасности людей, находящихся в них.

Установка

Варианты установки противопожарных муфт

Именно таким способом удалось добиться разрешения на использование довольно легко деформирующихся, плавящихся под тепловым воздействием пожара, сгораемых/разрушающихся трубопроводов из полимерных/пластиковых материалов для внутренней разводки водоснабжения, водоотведения в зданиях, сооружениях.

Это не противоречит требованиям строительных норм/правил, таких как СП 30.13330.2016 «СНиП 2.04.01-85* Внутренний водопровод/канализация зданий», при условии установки противопожарных муфт согласно указаниям п. 4. ст. 137 ФЗ № 123, п. 4.23 СП 40-107-2003, п.п. 3.1, 3. 2 ГОСТ Р 53306-2009 при пересечении противопожарных преград – перегородок, стен, междуэтажных помещений, делящих строения на пожарные отсеки, квартиры и другие части/помещения. Это необходимо для обеспечения требуемого предела стойкости к огню строительных конструкций, исключения распространения пламени и дыма между ними, в случае возникновения пожара; что приводит, как правило, к выгоранию труб из полимерных материалов, образованию сквозных отверстий в строительных проемах.

Устройство противопожарной муфты – разъемного кольца/хомута с фиксирующей застежкой довольно простое:

  • Корпус, изготовленный из металла – сплавов алюминия или железа, в том числе из нержавеющей стали. Часто покрыт краской в декоративных целях, чтобы не портить интерьер отделки помещений, а также для защиты от коррозии.
  • Замок-застежка, стягивающий муфту, надежно фиксируя ее на трубе. Изготавливается из легированной стали, обладающей высокой прочностью, т.к. на него приходится большая часть эксплуатационной нагрузки.
  • Огнезащитный, расширяющийся/вспучивающийся под действием высокой температуры пожара, вкладыш, выполненный в виде ленты. Он нейтрален к воде, что важно, т.к. протечки в системах водоснабжении и канализации не редкость; пластичен, не токсичен, не имеет запаха. Под воздействием теплового воздействия пожара, быстро передающегося через металлический корпус муфты, в считанные секунды вспучивается, заполняя проем в противопожарной преграде.
  • Крепления на корпусе муфты для монтажа на потолок/пол, стену/противопожарную перегородку.
  • На торцах корпуса ППМ имеются зубцы, предназначенные для удержания терморасширяющегося материала внутри его.

Важно: кроме пассивной огнезащиты строительных проемов/отверстий, противопожарные муфты дополнительно фиксируют/удерживают вертикальные горизонтальные участки трубопроводы внутренних инженерных систем водоснабжения/канализации, придавая им надежность, в том числе в плане герметичности, прочности соединений/стыков.

Монтаж

Монтаж противопожарной муфты

Его упрощает, облегчает несложная конструкция таких устройств, позволяющая вести установку как в процессе разводки трубопроводов внутренних систем водоснабжения/канализации на стадии строительства, реконструкции/ремонта, так и в любой момент смонтировать их в уже эксплуатируемых, давно возведенных зданиях; резко повысив их сопротивление к распространению огня, дыма внутри строений через проемы для прокладки инженерных коммуникаций жизнеобеспечения, т.к. противопожарная муфта накладывается/фиксируется на установленные трубы.

Остается только закрепить ее шурупами на стене/перегородке или к полу/потолку. Следует отметить, что в промышленных зданиях строительные проемы в местах прохождения как инженерных систем водопровода/канализации, так и электрических трасс, других коммуникаций следует дополнительно тщательно заделать противопожарной огнестойкой монтажной пеной, мастикой или мокрой штукатуркой для обеспечения герметичности пожарного отсека/помещения, требуемого предела стойкости к огню строительных конструкций.

Возможен также монтаж ППМ частично внутри строительного проема в стене или перекрытии, так чтобы наружу выступала верхняя часть корпуса, с последующим заполнением его бетонным раствором/мокрой штукатуркой или огнестойкой пеной. В таких случаях не следует загибать к корпусу крепежные элементы корпуса муфты для большей надежности, жесткости соединительного узла внутри противопожарной преграды.

Для повышения надежности заполнения строительных отверстий/проемов в случае возникновения пожара ППМ монтируют с обеих сторон противопожарной преграды, соединяя металлическими стяжками.

На канализацию

Противопожарная муфта на канализационный стояк

Даже более нужна в плане защиты строительных отверстий/проемов от проникновения через них продуктов горения, пламени в смежные по вертикали/горизонтали помещения, чем такое огнепреграждающее устройство на трубы системы водоснабжения/отведения; просто потому, что они гораздо большего диаметра.

Стоит знать: область использования противопожарных муфт ограничена только внутренними трубопроводами систем жизнеобеспечения, выполненными из пластика, полимерных материалов. На металлические, в том числе оцинкованные, чугунные трубы устанавливать ППМ необязательно, не требуется нормативными документами по ПБ.

На трубу

Противопожарные муфты на трубах

Устанавливают в зданиях различного назначения, в которых смонтированы внутренние инженерные коммуникации из полимерных труб в:

  • жилых зданиях, прежде всего в многоквартирных домах;
  • зданиях лечебно-профилактических, оздоровительных, социальных учреждений – поликлиник, больниц, санаториев, домов престарелых, восстановления/реабилитации;
  • гостиницах, отелях, общежитиях, домах отдыха;
  • зданиях/сооружениях промышленных предприятий;
  • торгово-развлекательных, офисных комплексах;
  • зданиях аэропортов и вокзалов.

Противопожарная муфта для кабельной проходке

Самосрабатывающие на трубах

Обладают следующими преимуществами:

  • Огнестойкость – до 180 мин, что позволяет обеспечивать требуемый противопожарными нормами/правилами предел стойкости к огню всех типов внутренних преград – противопожарных стен, перегородок, перекрытий.
  • Они работоспособны при установке в любом пространственном положении – горизонтальном/вертикальном, под углом, если это необходимо в процессе монтажа инженерных систем внутри здания.
  • Период службы сравним со сроком эксплуатации здания до капитального ремонта, реконструкции, независимо от влажности воздуха, температурного режима в них.
  • Простота и легкость установки разъемной конструкции муфты/хомута.
  • Возможность установки на полимерные трубопроводы водоснабжения, канализации не только в новостроящихся объектах, но и в давно эксплуатируемых зданиях, в том числе во время проведения реконструкции, капитального и текущего ремонта.
  • При замене части или всего стояка, или разводки из полимерной трубы, необязательно снимать/демонтировать уже установленные муфты, достаточно их ослабить, что позволит удалить/смонтировать участки трубопроводов.
  • Не требуется специальное техническое обслуживание таких огнепреграждающих устройств, достаточно периодически визуально обследовать их конструкции для выявления следов коррозии элементов из металла, надежность крепления к стенам/перегородкам или перекрытиям, плотность посадки муфты на трубу.

В том числе все это, позволило склонить чашу весов в сторону необходимости/полезности использования труб из полимерных материалов вместо тяжелых, дорогостоящих стальных, чугунных инженерных сетей водоснабжения, канализации, включая ливневую, внутри зданий/сооружений.

Принцип работы

Производители и модели

Основная характеристика этого пожарно-технического изделия – диаметр. Так, разнообразие выпускаемых ППМ позволяет устанавливать их на канализационные трубы всех распространенных типоразмеров по наружному диаметру – от 50 мм для водоотведения до 110/160 мм для внутриквартирных/офисных стояков.

На российском рынке представлено немало ППМ различных производителей, например, следующие:

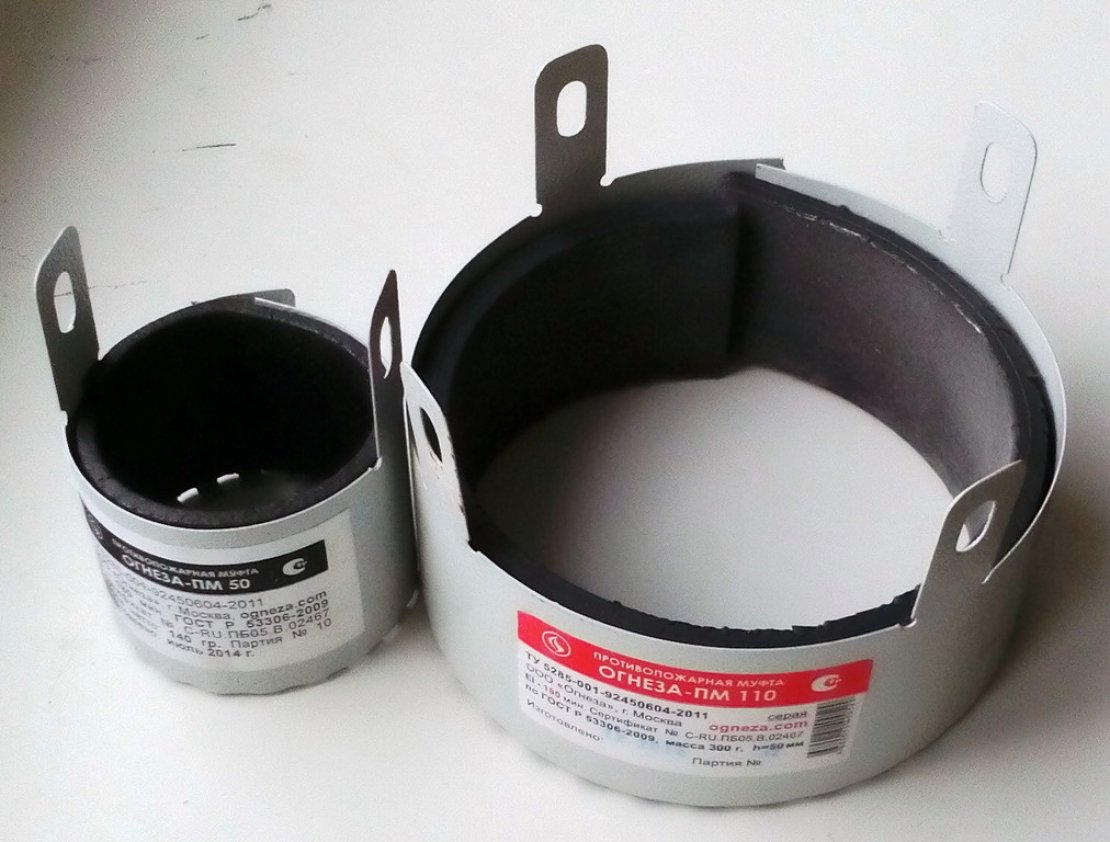

  • «ОГНЕЗА-ПМ». Компания «ОГНЕЗА» из Санкт-Петербурга производит весь спектр типоразмеров ППМ от 20 до 160 мм по внутреннему диаметру пластиковой/полимерной трубы. Цвет корпуса – белый/красный. Толщина терморасширяющегося вкладыша – от 4 до 15 мм. Вес изделия – от 55 до 900 г. Возможно изготовление по размерам заказчика.
  • «Огнебарьер». ППМ в корпусе из оцинкованной/нержавеющей стали под такой торговой маркой выпускает компания «СОЮЗПРОМТЕХ» из Санкт-Петербурга, специализирующаяся на выпуске огнезащитных материалов и устройств.
  • ППМ «Феникс» инжиниринговой компании «Унитэкс» из Москвы. Диаметр изделий – от 16 до 200 мм с высокой огнестойкостью – EI Корпус из нержавеющей стали с ленточным хомутом червячного типа.
  • ППМ «ЭГИДА-ПМ» диаметром от 20 до 160 мм в стальном корпусе с порошковым покрытием серого цвета, выпускаются ООО «ЭГИДА-ПРОФ» (г. Санкт-Петербург). Огнестойкость – EI

В заключение следует сказать, что не стоит пренебрегать установкой этих недорогих, но весьма эффективных устройств, как при массовом строительстве жилых многоквартирных, общественных зданий, строений промышленных предприятий, так и при возведении частных/индивидуальных, а также блокированных домов/таунхаусов; т.к. при небольших затратах это позволит избежать разрушений, большого материального ущерба в случае пожара.
