Ошибки котла Аристон, неисправности и ремонт своими руками
Современные газовые котлы оснащены контрольными датчиками. Также эту систему называют защитной автоматикой. Датчики срабатывают при неполадках, блокируя работу техники. Они не пропускают серьезные проблемы и поломки. Чтобы разблокировать работу, узнайте значение ошибки котла «Аристон». После устранения причины блокировки оборудование восстановит нагрев.
Устройство и эксплуатация котлов Ariston
Отопительная техника производства «Аристон» широко известна за границей и в России. Свою популярность бренд завоевал благодаря большому ассортименту моделей, разнообразной ценовой политике, надежности и качеству.
Котлы представлены одноконтурными и двухконтурными конструкциями. Первые работают только на отопление, вторые — на отопление и горячее водоснабжения (ГВС). Камеры сгорания открытые и закрытые. По способу установки встречаются навесные и напольные варианты. Поэтому и житель частного дома, и владелец небольшой квартиры смогут подобрать себе подходящий агрегат.
Система самодиагностики позволяет быстро разобраться в причинах остановки работы. Коды ошибок условно разделяют на два вида: устраняются пользователем самостоятельно или требуют обращения в сервисный центр.
Ошибки и неисправности газового котла

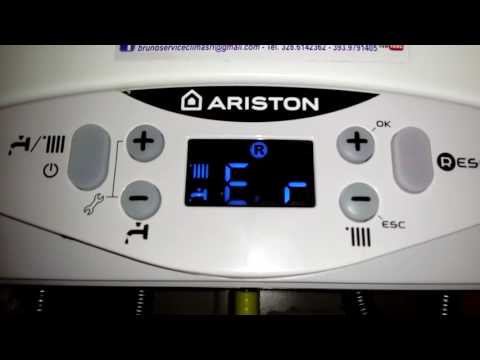

Прибор не работает, а на дисплее горит код? Все значения для моделей «Аристон» вы найдете в таблице ниже. Но сначала перезапустите технику, чтобы исключить системный сбой. Для этого нажмите клавишу «Сброс».
| Код ошибки | Что означает | Как устранить неполадку |
|---|---|---|
| sp 3 (5p3) — для Ariston Class Evo | Отрыв пламени. Проблемы в газовой части. | Проверьте:
|
| Ошибка 501 | Нет розжига. |
|
| 607 | Залипли контакты реле вентилятора. | Установите новое реле. |
| 101 | Сработала защита от перегрева. | Что делать:
Неисправные детали подлежат замене. |
| 102 | Термистор NTC системы отопления вышел из строя. | Проведите диагностику термистора на короткое замыкание (КЗ) или обрыв. Также прозвоните клеммы главного модуля. Напряжение в 0 или 5 Вольт приводит к подобной ошибке. Проведите замену модуля. |
| Ошибки 103, 104, 105, 106, 107 | Перегрев. Падает давление, снижен уровень теплоносителя. | Как поступить:
Также смотрите решение для 101. |
| Ошибка 108 | Снизилось давление в контуре. | Осмотрите систему на утечку:
Места протечки герметизируются. Теплообменник по возможности отремонтируйте пайкой. Если повреждения большие, проведите замену. В расширительном баке осмотрите мембрану, установите исправную. Если течет сам бак, подключите новое изделие. |
| Ошибка 109 | Давление слишком высокое (более 3 бар). |
|
| 110 | Сломан терморезистор отопления. | Проведите диагностику на КЗ и обрыв. Установите новую деталь. |
| 111 | Код характерен для котлов с автоматической подпиткой теплоносителя. Его значение и ремонт аналогичны 108. | |
| 112 | Термодатчик на обратке дает некорректные показания. | Выполните диагностику датчика, проводки. Замените неисправный элемент. |
| 114 | Нарушено соединение с термистором продуктов отвода. | Осмотрите и подтяните провода к разъемам. |
| 116 | Нет контакта с наружным термодатчиком. | |
| 117 | Плохая циркуляция воды. | Выполните перезагрузку. |
| 201 | КЗ или обрыв сенсора на подаче ГВС. | Проверьте проводку, цепь, соединения. Подтяните контакты, замените или зачистите окисленные участки. |
| 302 | Нет связи с дисплеем и электронным модулем. | Проведите ремонт блока управления. Устранение совпадает с инструкцией для 201. |
| 303, 304 | Поломка электронной платы. | Установите новую деталь. |
| 307, 308 | Проблемы с электронным модулем. | Для разрешения ситуации удерживайте клавишу «Сброс». |
| 601 | Нет тяги. | Как устранить неполадку:
|
| 604 (загорается желтая лампочка) | Некорректная работа вентилятора. Котел не включается. | Выполните диагностику вращения вентилятора, датчика Холла, платы. Подключите исправные элементы. |
| А01 (для моделей с электронным розжигом) | Проблемы с розжигом. Не запускается нагрев. |
|
| Е34 | Пневмореле вышло из строя. | Подключите рабочую деталь. |
| sp2 | Повторный розжиг не удался. | Откройте сильнее топливный вентиль. Выполните диагностику:
Проведите чистку и замену неисправных элементов. |
| 6p1, 6p2 | В помещение с котлом поступает мало воздуха либо плохо отводится дым. | Прочистите вентиляцию, откройте форточку. Проверьте дымоход. Осмотрите соединения реле. Если они залипли, проведите замену. |
| 608 | Вентилятор работает в привычном режиме, но прессостат не реагирует. | Осмотрите и замените прессостат либо отремонтируйте проводку. |
| Н45 | На выходе нет горячей воды, либо проблемы с термистором. | Проведите диагностику проточного датчика, термистора, предохранительного клапана. Почистите детали, сделайте ремонт. |
Те модели, которые не имеют дисплея, отображают проблемы миганием индикаторов на панели.
| Какие лампочки мигают | Что означает (⊗ — моргает) | |||||||
| 40 | 50 | 60 | 70 | 80 | 90 | Карт. 1 | Карт. 2 | |
| ⊗ | ⊗ | Перегрев системы. | ||||||
| ⊗ | ⊗ | ⊗ | Нарушено движение теплоносителя. | |||||
| ⊗ | ⊗ | ⊗ | КЗ или обрыв терморезистора отопления. | |||||
| ⊗ | ⊗ | ⊗ | КЗ или обрыв терморезистора горячего водоснабжения. | |||||
| ⊗ | ⊗ | Неполадки с платой управления. | ||||||
| ⊗ | ⊗ | ⊗ | ⊗ | ⊗ | ⊗ | Пятикратный перезапуск агрегата. | ||
| ⊗ | ⊗ | Нарушение в работе управляющего блока. | ||||||
| ⊗ | Проблемы с розжигом. | |||||||
| ⊗ | ⊗ | ⊗ | ⊗ | Паразитное пламя. Система фиксирует пламя, хотя газ перекрыт. | ||||
| ⊗ | ⊗ | ⊗ | ⊗ | Отрыв пламени. | ||||
| Неполадки с дымоудалением. | ||||||||
Теперь вам понятно, почему горит красная лампочка либо другие индикаторы. Подробнее остановимся на частом перезапуске техники. Почему так происходит? Проверьте, не включен ли режим «Комфорт». В таких случаях котел автоматически включается и отключается, подстраиваясь под режим.
Также смотрите видео решения проблемы:
Вам помогла статья?
Да Нет
17
раз уже
помогла
Плата котла Ariston Clas 24FF — назначение и функции реле — StopTest.
ruИнженерные системы дома
— Автор: Дмитрий — 47 Comments.
В данной публикации приведена схема соединений реле котла Ariston Clas 24FF и входных цепей питания (220 В). Рассказывается о назначении того или иного реле, типах используемых реле, возможной их замене. Описаны коды ошибок, которые могут возникнуть при неисправностях реле, показано расположение реле на электронной плате котла.
В котле Ariston Clas 24FF для управления исполнительными устройствами используется шесть реле. Исполнительных устройств четыре: циркуляционный насос, вентилятор принудительной тяги, газовый клапан с устройством розжига, сервопривод трехходового клапана. Схема соединений исполнительных устройств и релейной коммутации показана ниже.
Схема соединений исполнительных устройств и релейной коммутации котла Ariston Clas 24FF
На фото показано расположение реле на электронной плате.
Расположение реле на плате котла Ariston Clas 24FF
В таблице приведены типы реле, их обозначение на схеме и коммутируемые ими цепи.
| Обозначение контактов реле на схеме | Коммутируемая цепь | Тип реле (возможная замена) |
|---|---|---|
| RL01 | Цепь 220 В. Питание вентилятора принудительной тяги (вкл/выкл) | F3AA024E FUJITSU (G5NB-1A-E OMRON) (JZC-43F HONGFA) |
| RL02.1 | Цепь 220 В. Переключение состояния электропривода трехходового клапана (горячее водоснабжение или отопление) | JW2SN Panasonic (RT424024 TYKO) |
| RL02.2 | В данной модификации котла не используется | JW2SN Panasonic (RT424024 TYKO) |
| RL03 | Цепь 220 В. Переключение скорости циркуляционного насоса | JS24-K FUJITSU (RY611024 TYKO) |
| RL04 | Цепь 220 В. Питание циркуляционного насоса (вкл/выкл) | F3AA024E FUJITSU (G5NB-1A-E OMRON) (JZC-43F HONGFA) |
| RL05 | Цепь 220 В. Питание на блок розжига и газовый клапан | F3AA024E FUJITSU (G5NB-1A-E OMRON) (JZC-43F HONGFA) |
| RL06 | Цепь 220 В. Питание на блок розжига и газовый клапан | F3AA024E FUJITSU (G5NB-1A-E OMRON) (JZC-43F HONGFA) |
В третьем столбце таблицы в скобках приведены аналоги реле по размерам корпуса и электрическим характеристикам. Конечно, при возникновении неисправности лучше устанавливать оригинальные реле, ну или те, в надежности которых вы уверены. Например, мой Ariston Clas отработал уже около 10 лет, за все это время ни одно реле не вышло из строя. Необходимо обратить внимание на расположение выводов реле F3AA024E, оно отличается по расположению выводов от своих аналогов. На плате предусмотрена установка этих реле с двумя вариантами расположения выводов (предусмотрены дополнительные отверстия).
Если на плате этого не предусмотрено, то установка реле с другим расположением выводов может оказаться проблематичной.
Немного о входных цепях питания котла Ariston Clas 24FF. Как видно из схемы в разрыв фазной цепи включен предохранитель F01 на 2 А. После предохранителя включен варистор VR04 для защиты от бросков напряжения в сети питания. При «срабатывании» варистора перегорает предохранитель F01, тем самым защищая электронную плату от перенапряжения. Теоретически, при возникновении такой ситуации, замена предохранителя должна восстановить работу котла. При этом необходимо заменить и варистор. На плате установлен еще один предохранитель F02 номиналом 1,25 А в цепи управления газовым клапаном. При перегорании указанного предохранителя газовый клапан не откроется и газ в камеру сгорания поступать не будет, на дисплее появится ошибка 501. Последовательно с первичной обмоткой основного трансформатора питания (TR1) включен терморезистор PC01. Его сопротивление в холодном состоянии около 26 Ом.
При нагреве его сопротивление уменьшается. На схеме, возле обмоток трансформатора, указаны напряжения в соответствии с обозначениями на трансформаторе, в скобках я указал реально измеренные напряжения. По рекомендации производителя фазный и нулевой провода питания (220 В) должны быть подключены в соответствии со схемой (или в соответствии с обозначениями на плате). Котел должен быть заземлен.
Последствия неисправности реле в котле Ariston Clas 24FF
У любого реле могут быть два вида неисправности:
- При подаче питания реле не срабатывает, то-есть смена состояния контактов не происходит. Это может быть вызвано неисправностью катушки (обрыв), или обгоранием или повреждением контактной группы.
- Так называемое «залипание» контактов. Процесс подобен точечной сварке — реле срабатывает, контакты соединяются, происходит разогрев контактной группы сверх допустимых значений и контакты привариваются друг к другу. После обесточивания реле контакты остаются в соединенном состоянии.
Недопустимый разогрев контактов может произойти по разным причинам, например, в следствии износа контактов и последующего увеличения их сопротивления.
Недопустимый разогрев контактов может произойти по разным причинам, например, в следствии износа контактов и последующего увеличения их сопротивления.В моей практике чаще встречался первый вид неисправности.
И так, смоделируем неисправности реле и узнаем, что при этом может происходить с котлом Ariston Clas 24FF. Обозначения реле соответствуют обозначениям на плате.
1. RL01 — управление вентилятором принудительной тяги (одна группа контактов на замыкание)
- При «залипании» контактов (замкнулись и не размыкаются) наблюдается постоянная работа вентилятора принудительной тяги, даже если котел выключить кнопкой «питание». Вентилятор будет прекращать работать только при полном обесточивании котла выключением соответствующего автомата или отключением вилки от розетки (зависит от вида подключения). На дисплее будет высвечиваться ошибка 607.
- При отсутствии контакта вентилятор не сможет включаться. При этом котел будет блокироваться с выдачей ошибки 6Р1.
2. RL02 — управление сервоприводом трехходового клапана (две группы контактов на переключение, одна из которых не используется)
- При «залипании» контактов трехходовый клапан будет всегда находиться в положении «Отопление». При открытии крана с горячей водой котел включится, теплоноситель начнет циркулировать по системе отопления вместо того, чтобы проходить через вторичный теплообменник, нагрев воды для горячего водоснабжения (ГВС) будет отсутствовать. При этом каких-либо ошибок на дисплее не отображается.
- И наоборот, если при подаче питания на реле для переключения трехходового клапана в режим «Отопление» оно не сработает, то теплоноситель начнет циркулировать через вторичный теплообменник, а не через радиаторы. При этом отбора тепла происходить не будет и котел отключится примерно через минуту из-за быстрого нагрева теплоносителя до установленной температуры. Выждав определенную паузу, котел снова включится и по достижении заданной температуры теплоносителя выключится. Далее циклы будут повторяться.
- При полном обрыве цепи через контакты трехходовый клапан может остаться в одном из положений, которое было до обрыва цепи, то-есть либо в режиме ГВС, либо в режиме отопление. Если обрыв (перегорание) контактов произойдет в момент работы сервопривода трехходового клапана, то он может остаться в промежуточном состоянии, при этом часть теплоносителя будет проходить через вторичный теплообменник ГВС, а часть через систему отопления.
Далее циклы будут повторяться.3. RL03 — переключение скорости циркуляционного насоса (одна группа контактов на переключение)
- Если реле не будет срабатывать, то насос котла будет работать только на низкой скорости.
- При «залипании» контактов насос котла будет работать только на высокой скорости.
При неисправности RL03 ошибок на дисплее не будет, поэтому данную неисправность заметить сложно. Рассмотрим вариант, когда насос будет работать постоянно на низкой скорости. Скорость потока теплоносителя (расход теплоносителя) может оказаться недостаточной для равномерного прогрева всей системы отопления, в частности, радиаторы отопления могут нагреваться не полностью.
Кроме того, может наблюдаться частое включение/выключение котла из-за перегрева. Для контроля скорости потока теплоносителя рекомендуется устанавливать расходомеры. Я установил себе расходомер теплоносителя собственной разработки. Теперь я знаю, что если скорость потока уменьшилась, значит в системе отопления что-то пошло не так. Как правило, причиной уменьшения скорости потока является засорение фильтров.
4. RL04 — вкл/выкл циркуляционного насоса (одна группа контактов на замыкание)
- При «залипании» контактов насос будет работать постоянно. Ошибки на дисплее не будет.
- Если реле не сработает, то насос не включится и циркуляции теплоносителя в системе не будет. На дисплее могут быть ошибки из ряда 103 — 107, что будет означать «Недостаточная циркуляция». Возможен перегрев первичного теплообменника с выдачей ошибки 101.
5. RL05 — подача напряжения на газовый клапан и блок розжига (одна группа контактов на замыкание)
- Если реле не сработает, будет отсутствовать подача питания на блок розжига, в результате зажигания газа не произойдет.
