Обрешетка под черепицу: Обрешетка под черепицу — Кровля и крыша

Содержание

Шаг обрешетки под металлочерепицу: инструкция пошагово

Металлочерепица используется для обустройства как холодных, так и теплых кровельных систем. Эти особенности оказывают значительное влияние на тип обрешетки, количество элементов и техническую сложность. Перед тем как знакомиться с расчетами, надо четко понимать устройство кровли, эти знания помогут не допускать досадных ошибок.

Кровля из металлочерепицы

Обустройство обрешетки под металлочерепицу

Для примера рассмотрим наиболее сложный вариант обрешетки – под мансардную крышу.

  1. Стропила. Самые важные элементы, несут всю нагрузку как постоянного, так и временного характера. Шаг между ними выбирается в зависимости от используемых теплоизоляционных материалов, линейные размеры корректируются величиной нагрузок.  Стропила

    Стропила на фото

  2. Гидроизоляция (ветрозащита). Сложный современный материал, пропускающий пар из теплоизоляционного слоя и не допускающий намокания вследствие попадания конденсата. Еще одна функция этого слоя — минимизация тепловых потерь. Дело в том, что минеральная вата легко пропускает воздух, она продувается холодным наружным ветром и вместе с ним теряется тепло. Ветрозащита не допускает таких значительных потерь.

    Гидроизоляция (ветрозащита)

  3. Контробрешетка. Назначение – обеспечение эффективной естественной вентиляции подкровельного пространства. Конденсат, падающий на гидрозащитный слой, должен быстро испаряться. Если вентиляция не действует, то все элементы стропильной системы эксплуатируются в условиях повышенной влажности, а это оказывает крайне негативные последствия. Даже самые современные пропитки не может длительное время предупреждать появление процессов гниения дерева, стропильная система теряет свои первоначальные параметры прочности. В некоторых случаях они могут достигать критических значений, крыша прогибается и требует очень сложного и дорогостоящего ремонта. Причем ремонтировать придется не только саму систему, но и мансардные помещения, а стоимость таких работ на порядок превышает смету нового строительства.

    Контробрешетка

  4. Обрешетка под металлочерепицу. К ней фиксируются покрытие, технические параметры зависят от геометрических характеристик профиля листов. Элементы кровли

    Обрешетка под металлочерепицу

  5. Металлочерепица. Финишное покрытие кровли.  Металлочерепица

    Финишное покрытие кровли

Как дополнительные, но важные, элементы устанавливаются стартовые доски, карнизные планки, лобовые доски, капельники и держатели желобов.

Стропильная система – «скелет» любой кровельной конструкции. От правильности его изготовления и установки напрямую зависит надежность, качество и долговечность крыши. Читайте на нашем сайте подробную инструкцию по расчету стропил, а также их изготовлению и монтажу своими руками.

Виды обрешетки

Мы пока не будем останавливаться на конкретных решениях, они зависят от технических параметров металлических листов. Рассмотрим только те виды, которые имеют принципиальные различия в конструкции.

Тип обрешетки Краткое описание эксплуатационных характеристик
Шаговая Самая распространенная, используется на крышах, у которых угол наклона скатов превышает 20°. Изготавливается из брусьев толщиной 3-4 см, шириной до 5 см. Расстояние между ними прописывается в инструкции по монтажу, чаще всего составляет 350 мм, но есть виды покрытий с шагом 300 мм и 400 мм. Этот параметр указывается от центра до центра бруска. Первое расстояние уменьшается на величину выпуска листов над скатом крыши.
СплошнаяТакую обрешетку необходимо устанавливать на крышах с уклоном в пределах 14–20°. Между досками можно оставлять просвет до 2 см, это поможет немого экономить дорогостоящие материалы. Применяется редко, металлочерепицу настоятельно не рекомендуют использовать на крышах с незначительным уклоном.
КомбинированнаяЭтот вариант используется на сложных кровлях с многочисленными скатами и переходами, расположенными под различными углами. Некоторые из них больше 20°, а часть меньше. Кроме того, существуют технологические участки (ендовы, мансардные окна, снегозадержатели), на которых необходимо устанавливать сплошной вариант обрешетки.

Важно.  Металлочерепица – один из немногих типов кровли, имеющих лишь точечный упор с обрешеткой, что намного уменьшает допустимые максимальные нагрузки. Если к этому прибавить малую толщину листового проката, то становится понятной очень важная роль правильно сделанной обрешетки.

Надо помнить, что увеличение ширины используемых для обрешетки досок не влияет на несущие параметры кровли, при очень больших нагрузках она в любом случае прогнется. Разница лишь в величине прогиба. В одних случаях он критический, после снятия усилий прежняя форма не возвращается. В других случаях кровля лишь пружинит и не теряет своих первоначальных свойств.

Калькулятор расчета пиломатериалов для обрешетки под металлочерепицу

Перейти к расчётам

Пошаговая инструкция по установке обрешетки

Для примера рассмотрим обрешетку под металлическую черепицу на теплой кровле. Если у вас крыша обыкновенная, то некоторые операции можно пропускать, это ускоряет и удешевляет конструкцию.

Начало строительства теплой кровли

Важно. Для мансардной кровли нет мелочей, все технологические действия надо понимать и с максимальной точностью выполнять.

Незначительных последствий нарушения технологии монтажа в теплых крышах не бывает, все они очень неприятные. В некоторых случаях приходится полностью переделывать систему, ремонтировать отделку внутренних поверхностей мансардных помещений. При этом абсолютное большинство материалов по техническому состоянию к повторному использованию непригодно, что дополнительно увеличивается стоимость работ.

В мансардной кровле каждый узел одинаково важен, всегда об этом помните.

Шаг 1. Установите карнизную планку.

Установка карнизной планки

Как правило, это металлическая пластина того же цвета, что и черепица. Она используется для защиты пиломатериалов от негативного влияния естественных осадков и улучшения внешнего вида покрытия.

Карнизная планка для металлочерепицы

Монтаж делается в несколько этапов.

  1. В стропильных ногах проделайте специальные углубления. Вначале надо сделать разметку крайних ног, натянуть между ними веревку и по ней вырубить углубления. Размеры углубления должны отвечать размерам доски. В нашем случае 25×150 мм.
  2. Уложите доску в подготовленные ниши и гвоздями или саморезами по дереву прикрепите к каждой стропилине.
  3. Зафиксируйте металлическую карнизную планку. С одной стороны она имеет самоклеящуюся ленту, закрытую бумагой. Эта сторона должна направляться к коньку.
  4. Прикрутите или прибейте элемент к доске, второй конец должен упираться о лобовую доску.

Можно встретить советы, что его надо заводить в водосточный желоб для стека конденсата. Если есть сомнения в качестве монтажа кровельного пирога, то это оправданное решение. При соблюдении всех строительных норм и правил конденсата должно быть минимальное количество и вода по карнизной доске не льется. Решение принимайте самостоятельно с учетом своего профессионализма, оба метода практически одинаковы.

Шаг 2. Установите гидроизоляционный слой. Материал продается в рулонах, их следует постепенно раскатывать вдоль карнизной планки.

Ветрозащиту крепят степлером к стропиламВетрозащита Изоспан

Не забывайте, что мембрана далее приклеивается к ней специальной лентой, обращайте внимание на величину перекрытия.

К карнизной планке приклеена двухсторонняя липкая лента для фиксации края полотнаСоединительные ленты Изоспан

Для фиксации пользуйтесь степлером, шаг скоб примерно 20 см, прибивайте ее к стропильным ногам. Не допускайте образования кладок, кромки делайте параллельными карнизу. Если появляются сложности, то для контроля рекомендуется на ногах отбить линии. Времени это занимает немного, а польза заметная. По таким меткам у вас есть возможность контролировать положение каждого последующего слоя. Нахлест слоев не менее 15 см.

Гидроизоляция (ветроизоляция) – важный элемент утепленной крыши, на обыкновенной по нескольким причинам профессионалы ее ставить не рекомендуют.

  1. Во-первых, воздух в неотапливаемых чердачных помещениях имеет такую же температуру и влажность, как и снаружи. Это даже теоретически исключает появление конденсата.
  2. Во-вторых, если при некачественном утеплении потолочного перекрытия теплый влажный воздух и поступает под кровлю, то в любом случае количество конденсата будет незначительным. Несколько капель воды, упавших на чердак, никаких негативных последствий не создают.
  3. В-третьих, мембрана ухудшает эффективность естественного вентилирования, а это очень нежелательное последствие. Срок службы деревянных элементов конструкции понижается.
  4. В-четвертых, стоимость материалов и работ заметно увеличивает общую цену кровли. Зачем тратить деньги лишь для того, чтобы ухудшить эксплуатационные характеристики стропильной системы?

Но окончательное решение следует принимать с учетом перспективы. Если в дальнейшем планируется обустройство мансарды, то гидроизоляцию надо укладывать.

При укладке гидроизоляции используйте только качественные материалы, мы уже упоминали, что ошибки и попытки сэкономить дают негативный результат.

Внимательно соблюдайте рекомендованную производителем технологию укладки гидроизоляционной мембраны, две ее стороны имеют противоположные характеристики. Если их перепутать, то влага из минеральной ваты испаряться не будет, а вода в нее проникает свободно.

Шаг 3. По стропильным ногам закрепите контррейки толщиной не менее 5 см.

Контррейки

Это обязательный размер, только такой просвет обеспечивает необходимую вентиляцию подкровельного пространства. Для облегчения работы длина элементов должна равняться ширине одного слоя гидроизоляции.

Вентзазор

Важно. Контррейки надо фиксировать очень прочно, лучше длинными саморезами.

Дело в том, что обрешетка в дальнейшем держит всю нагрузку на подрыв кровли. При сильных порывах ветра усилия могут быть значительными и полностью сорвать крышу. Согласно действующим строительным нормам и правилам длина гвоздя должна на 2/3 превышать толщину прибиваемой детали.

Контробрешетка

Самые жесткие требования к прочности соединения пиломатериалов у немцев, у них длина гвоздя должна в четыре раза превышать толщину присоединяемой детали. Именно поэтому их качество объектов строительства занимает первые места в мире.

Шаг 4. Прибейте первую доску обрешетки, она должна быть параллельной карнизу. В нашем случае для обрешетки применяются доски 25×100 мм, увеличенная ширина упрощает процесс монтажа кровельного покрытия.

В начале ската надо фиксировать три сплошные доски, это вызвано тем, что первая волна будет фиксироваться к средней доске, остальная длина уйдет на свес. В дальнейшем шаг для каждого покрытия свой и прописывается в инструкции от производителя. В нашем случае расстояние между волнами 350 мм, соответственно, таким же должно быть расстояние между центрами досок. Сплошной настил у карниза необходим еще и для фиксации кронштейнов водосточной системы.

Крепление досок обрешетки около карниза

Практический совет. Для облегчения контроля шага и ускорения работы рекомендуется изготовить элементарный шаблон. Делается он из обрезка любой доски длиной не менее 40 см. От торца сделайте метку на расстоянии 35 см и вырубите зазубрину. Теперь с его помощью можно размечать места фиксации досок.

Видео — Шаблон для монтажа обрешетки под металлочерепицу

Шаг 5. Прибейте специальные доски для монтажа снегозадержателей. Но они нужны лишь в тех случая, когда вы выбрали надежные системы, фиксирующиеся специальными кронштейнами. Для простых и неэффективных снегозадержателей таких досок не требуется – элементы прикручиваются обыкновенными саморезами к волнам металлической черепицы. Настоятельно советуем, не монтировать эти системы, они ничего, кроме вреда, не приносят. Металлочерепица напрасно дырявится, при больших нагрузках саморезы вырываются, кровля деформируется и требует немедленного ремонта.

Продолжение монтажа обрешеткиДальнейшие работы по укладке ветрозащиты и монтажу обрешетки

Профессиональная рекомендация

На практике иногда бывают ситуации, когда по тем или иными причинам верхние плоскости обрешетки не лежат по одной линии. Для металлочерепицы это недопустимые отклонения, их в обязательном порядке следует устранять, ускорить процесс можно при помощи простейшего измерительного приспособления. Как его изготовить?

Шаг 1. Из доски вырежьте клин длиной 30–40 см, сделайте его в виде равностороннего треугольника с острым углом у вершины.

Шаг 2. Найдите кусок рубероида, именно его рекомендуется подкладывать под обрешетку во время выравнивания. Он не только не ухудшает своих первоначальных свойств весь период эксплуатации, но и прерывает возможные пути поступления в древесину влаги. Разрежьте рубероид на прямоугольные кусочки со сторонами примерно 2×4 см.

Кусочки рубероида

Шаг 3. Положите клин на ровную площадку, а с двух сторон по одному куску рубероида. Медленно передвигайте ровную рейку с основания клина к вершине. Необходимо определить место, в котором движение прекратится – не позволят куски рубероида. Отметьте на клине расстояние от вершины к фиксированному положению.

Шаг 4. Добавьте с каждой стороны еще по куску рубероида и повторите вышеописанные действия, сделайте вторую метку.

Таким методом поочередно определите общую толщину 5–6 кусочков рубероида, каждый раз делайте метки. Для удобства пользования

монтаж, размеры и устройство доски на кровле, шаг обрешетки в конструкции крыши и расчет сплошного основания

Стропильный каркас крыши – это лишь часть необходимого пиломатериала, который нужен для возведения собственного дома.

Кроме него, еще нужно достаточно много материала использовать для того, чтобы сделать качественную и правильную обрешетку под кровельный материал.

Данный элемент крыши является очень важным, поэтому при его сооружении нужно придерживаться установленных строительных правил и норм в зависимости от выбранных материалов.

В этой статье вы узнаете, что из себя представляет обрешетка и как правильно ее монтировать.

Содержание статьи

Обрешетка крыши – что это и зачем она нужна

Обрешетка крыши – это специальная каркасная конструкция, состоящая из брусьев или досок, которые уложены под углом 90 градусов на стропила.

ОБРАТИТЕ ВНИМАНИЕ!

Обрешетка передает на стропила нагрузку, которую в будущем она будет испытывать от веса кровельного материала и атмосферных осадков (снега, льда и дождя). Обрешетка также предназначена и для полноценного удерживания кровли на здании.

Для сооружения обрешетки требуется некоторых из следующих материалов в зависимости от кровельного материала:

  • брус;
  • обычные или шпунтованные доски;
  • тес;
  • фанера.

Устройство обрешетки кровли должно осуществляться в соответствии с установленным правилам строительства. Это важно из-за того, что в случае неправильного монтажа или несоблюдения инструкций вся крыша из-за порывов ветра или неблагоприятных погодных условий может оказаться на земле.

Обрешетка крыши

Поэтому, прежде чем начать работы по возведению обрешетки, нужно сначала полностью разобраться в устройстве кровельного пирога, видах материалов и возможности их применения в конкретных случаях.

Устройство кровельного пирога крыши

Независимо от того, какая была запланирована кровля здания – плоская или скатная, крыша должна быть осуществлена определенным образом.

Данный элемент сооружения состоит из нескольких слоев, которые строители приняли называть кровельным пирогом.

Он позволяет защитить внутренние помещения здания от неблагоприятного воздействия на них любых факторов внешней среды.

Позволяют этого достигнуть следующие слои пирога:

Кровельный пирог

Каждый из вышеперечисленных слоев, если он установлен правильным образом, выполняет свою определенную функцию. Если пропустить одну из частей кровли, остальные элементы будет более подвержены различны воздействиям внешних факторов. К тому же внутренние помещения здания станут менее защищенные и комфортные для проживания и эксплуатации.

Внутренняя отделка представляет собой чаще всего слой из гипсокартона и отделочного покрытия, которым может послужить штукатурка, обои или краска. Эта часть пирога несет в себе лишь эстетическую функцию, закрывая внутренние слои кровли.

  • Обрешетка представляет собой специальный каркас, на котором в дальнейшем будет держаться кровельный материал. С внутренней стороны стропил крыши укладывается специальная пароизоляционная пленка, которая не допускает проникновения испарений из помещения в пирог.
  • Чаще всего между стропилами кровли укладывается утеплительный материал. Наиболее популярными его видами является минеральная вата и пенопласт. Первый тип утеплителя является огнеустойчивым и более дорогим. Он требует больших человеческих ресурсов для монтажа. Пенопласт подвержен быстрому возгоранию при пожаре, выделяет, плавясь, токсические вещество, но при этом он является более доступным и простым в монтаже.
  • Гидроизоляция представляет собой пленку, которая размещается поверх стропильных ног. Она не допускает проникновения атмосферных осадков внутрь помещения, а также препятствует затеканию в кровельный пирог конденсата, которые может образоваться в вентилируемом пространстве.
  • Вентиляция в кровле предназначена для того, чтобы помещения, непосредственно находящиеся под ней, были более комфортными для проживания и нахождения в них людей. Также вентиляция защищает кровельный пирог от водяных испарений.

Пирог под металлочерепицу

Кровельный материал может быть совершенно разным – как штучным, так и рулонным. В зависимости от того, какой из представленных вариантов будет выбран, зависит и монтаж обрешетки, так как именно она должна удерживать его на крыше.

Особенности сплошной и разреженной обрешетки

Что определяет шаг обрешетки в конструкции крыши? В зависимости от того, какой кровельный материал был выбран для крыши, существуют два различные виды обрешетки под него:

  1. Сплошная обрешетка кровли – монтаж досок такой конструкции осуществляется с шагом, который не превышает одного сантиметра. Также допускается вариант использования листов фанеры. Чаще всего такую обрешетку делают под такие виды кровельных материалов, как мягкая черепица и плоский шифер. Также все виды мягких кровельных покрытий укладываются именно на такой вид обрешетки.
  2. Разреженная – монтаж планок такой конструкции может быть различным в зависимости от материала, достигая нескольких десятков сантиметров. Чаше всего этот вид обрешетки используют под металлочерепицу, шифер и керамическую черепицу.

ВАЖНО!

Сплошная обрешетка в некоторых случаях может быть применима для других видов материалов, если на крышу будут осуществляться большие нагрузки. Иногда доски или фанеру в таких случаях монтируют в два слоя.

Чаще всего толщина обрешетки такого типа составляет 25 миллиметров. Одним из идеальных видов пиломатериала для такой конструкции является шпунтовая доска.

Сплошная обрешетка

Каркас разреженной обрешетки представляет собой ряды досок или планок, параллельные коньку крыши и друг другу с определенным шагом расположения между собой. Он может совершенно различным – от 10 до 800 миллиметров.

Чаще всего для такой конструкции используют более широкую доску для обрешетки крыши. Минимальная величина его сечения находится в пределах 40 миллиметров. Чем более тяжелым будет кровельным материал, тем более надежным нужно делать каркас. Поэтому в некоторых случаях толщину досок увеличивают, а шаг их расположения уменьшают.

Характеристики материала, используемого для обрешетки

Для того чтобы понимать, какой материал можно укладывать на обрешетку, следует сначала разобраться в характеристике наиболее популярных его видов. К ним относится:

устройство, пошаговая инструкция, укладка каркаса, сечение, на каком расстоянии делать, разметка шага, инструкция по монтажу

Содержание:

Благодаря обрешетке крыши обеспечивается надежность и качество укладки кровельных листов. Чтобы обустроить каркас, потребуется знание некоторых нюансов, включая размеры обрешетки под металлочерепицу.

Особенности устройства

Сплошной настил сооружается из бруса или обрезной доски, уложенных впритык друг ко другу. Расстояние между отдельными элементами каркаса не должно превышать 1 см. Подходящие параметры для бруса – 50х50 мм, для доски – 32х100 мм. Перед установкой деревянные элементы пропитывают антисептиками. Монтировать решетчатую обрешетку на порядок труднее, хотя при этом снижается количество расходного материала. В результате достигается уменьшение финансовых затрат и общего веса конструкции.


Монтируют решетчатый каркас после обустройства гидроизоляции стропил. Важно не забывать о вентиляционном зазоре между пленкой и деревянной конструкцией. Расстояние между отдельными перемычками обрешетки под обрешетку желательно делать 350 мм: это дистанция от среза нижней доски до середины соседней. Таким образом фиксируются металлочерепичные листы на нижнюю часть волны. При таком креплении общий вид кровли значительно красивее.

Начальную доску обрешетки на 15 мм шире остальных. Обычно сопроводительная документация кровельного материала содержит указания величины шага обрешетки. То же самое касается оптимального зазора между элементами каркаса: к примеру, учитывая размеры металлочерепицы Монтеррей, рекомендуемый шаг каркаса для этого материала - не менее 300 мм.

Размеры обрешетки, сечение

Основными параметрами каркаса под металлочерепицу выступает шаг обрешетки и размер пиломатериалов. При определении оптимального шага в учет берется размер шага металлочерепицы. Это вполне конкретный показатель, в зависимости от типа укладываемого профиля. Наибольшей жесткостью отличается профильный участок внизу волны, при переходе на следующую. Это объясняет, почему именно это место является наиболее оптимальным для установки крепежных элементов. Необрезная или полуобрезная доска при сооружении каркаса обычно не применяется.


Чтобы определить, на каком расстоянии делать обрешетку под металлочерепицу, в учет необходимо взять следующие соображения:

  1. На длину шага обрешетки напрямую влияет тип используемой металлочерепицы.
  2. Инструкция устройства обрешетки под металлочерепицу имеется в сопроводительной документации к кровельному материалу. Шаг отсчитывают от низа начального бруска до верхнего среза второго.
  3. Расстояние между первыми двумя обрешеточными элементами берется несколько меньшим.
  4. Сечение обрешетки под металлочерепицу определяет также угол наклона кровли, и то, насколько выступает кровельный материал за первый элемент каркаса.
  5. Чтобы замерить выступ кровли, за начало отсчета берется лобовая доска. Если ее нет в конструкции – то срез стропилины.
  6. 6.       Чтобы добиться правильности отсчета между первой и второй доской каркаса, поверх стропил укладывают строительный уровень длиной 120-150 см. Это позволяет определять дистанцию между верхом первой волны и низом листа, нанося соответствующую разметку обрешетки под металлочерепицу.
  7. Выдвинув уровень наподобие кровельного листа, впритык к лобовой доске ставят угольник: это позволяет отбить на нем параметр требуемого выступа. Уровень выдвигается до нанесенной отметки.
  8. Толщина начальной доски берется несколько больше других, что позволяет избежать провисаний кровельного материала.
  9. Определение размеров остальных обрешеточных перемычек проводится от верха второго элемента. Расстояние берется стандартное, соответствующее размеру профиля. Таким образом намечается каждая третья стропилина: это объясняется наличием кривизны у доски, что предусматривает необходимость ее натяжки вдоль нанесенной разметки.
  10. Однорядные обрешеточные перемычки фиксируются на стропилине. Нахлест здесь обычно не используют. Разбежка встык выполняется по стропилам.
  11. Весь используемый пиломатериал проходит обязательную антисептическую обработку.

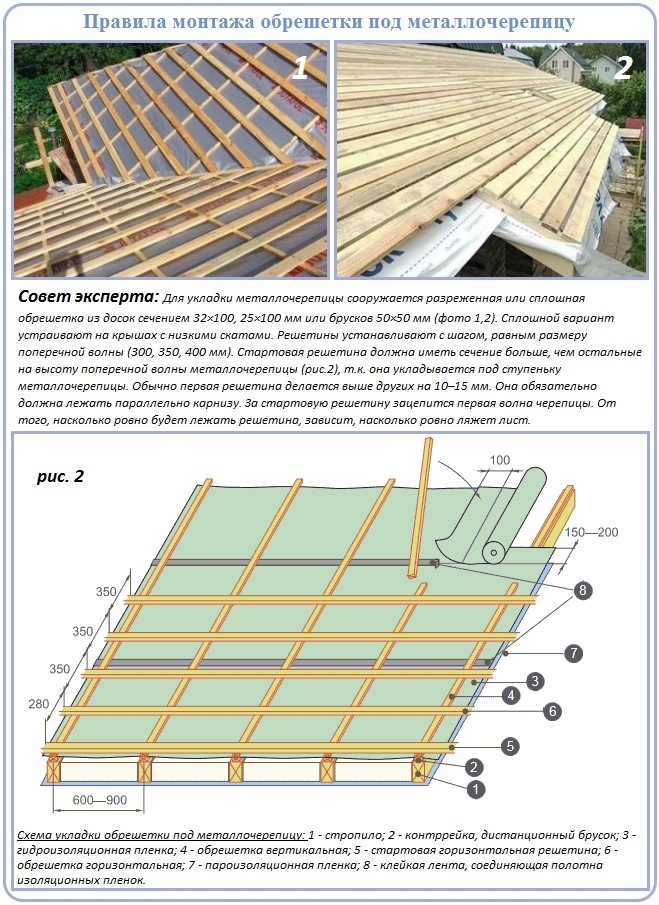

Правила устройства и укладки обрешетки под металлочерепицу

От стыковки всей обрешетки на одной стропилине лучше отказаться, т.к. конструкция не будет достаточно жесткой. Нередко встречается такая ситуация, когда профиль имеет различную длину волны. По этой причине несущая конструкция может иметь разную дистанцию между каркасными перемычками для одного вида металлочерепицы. Легкие несложные конструкции под изделия с небольшой высотой волны и толщиной металлических листов 0,4-0,45 мм сооружаются из обрезной доски 25х100 мм. Более сложные кровельные системы обычно обустраиваются доской 32х100 мм.


Эта же доска используется при укладке металлочерепицы со значительной высотой волны, при толщине листа 0,5 мм. В том и другом случае расстояние между стропилами делают 0,6-0,9 м. Бруски сечением 40х60 мм и 50х50 мм применяют в тех случаях, когда дистанция между стропилами превышает 1 м.

Металлочерепица выпускается в трех основных типоразмерах длины волны - 300, 350 и 400 мм, что непосредственно влияет на величину шага обрешетки. Откладывают этот интервал от центра перемычек. Имея на руках все необходимые данные, можно начинать расчет каркаса для металлочерепицы.

Примыкающие участки

При укладке обрешетки под металлочерепицу в районе ендовы, дымоходной трубы и вокруг мансардных окон применяется сплошная конструкция. Обустраивая каркас, важно избегать просчетов, так это непосредственно влияет на прочность и долговечность крыши здания. Иногда из-за допущенных ошибок приходится переделывать кровлю, что влечет за собой значительные финансовые потери. Нужно учитывать, что демонтированную металлочерепицу невозможно применять еще раз.

Сооружение каркаса под металлочерепицу - пошаговая инструкция

Пошаговая инструкция устройство обрешетки под металлочерепицу:

  • Размер бруса для стропил - от 50х150 мм. Доска под обрешетку должна иметь сечение не менее 25х100 мм. Доска для контробрешетки – 25х50 мм.
  • При фиксации стартовой доски за линию укладки берется срез карнизного свеса: выступы за его пределы недопустимы. Первую доску выбирают несколько толще остальных, чтобы компенсировать разность уровня опорных точек между первым и последующими черепичными листами.
  • Монтаж шага обрешетки металлочерепицы между первой и второй перемычками делают на 50 мм меньше, чем стандартный размер каркаса. Дистанция между остальными элементами каркаса ориентируют на размер профиля укладываемого материала.
  • Чтобы проверить правильность расстояния между первыми двумя перемычками еще на земле параллельно раскладывают две обрезные доски. Укрывая их металлочерепицей, можно проверить оптимальность ее выступа для стока воды: если он больше, чем нужно, вода начнет переливаться через желоб. При недостаточном расстоянии вода может задуваться порывами ветра в пространство между желобом и лобовой доской. Листы иногда деформируются и под воздействием снеговой нагрузки.
  • Для нанесения разметки потребуется строительная рулетка. Точкой отсчета служит первая доска, выступающая за пределы карниза. Далее крепятся торцевые и коньковые планки.
  • Ветровую доску устанавливают над обрешеткой, на высоту кровельного листа. Этот параметр зависит от вида металлочерепицы.
  • Для надежности конек оснащается дополнительной доской 25х100 мм.
  • Чтобы организовать правильный отвод воды с поверхности кровли, перед укладкой кровли следует установить крепежные кронштейны. Для монтажа карнизной планки металлочерепицу необходимо укладывать вдоль кровельного свеса.
  • При определении, где установить кронштейны, за основу берут шаг монтажа в 50-60 см. Крепят кронштейны по нижней каркасной доске.
  • Крайние кронштейны монтируются с учетом уклона желоба 5мм/1м длины. Линейность установки оставшихся кронштейнов обеспечивает натянутый шнур.
  • Желоб нужно вставить в кронштейны, а затем установить. Карнизную планку на обрешетку монтируют таким образом, чтобы добиться перекрывания краем желоба нижнего края планки. Это даст возможность конденсату стекать с планки внутрь водостока. Параметр нахлеста карнизных планок по отношению к длине составляет не меньше 100 мм.

Как установить дополнительные элементы

К дополнительным кровельным элементам принято относить систему обогрева и водостоки. Снегозадержатели состоят из специальных скоб, монтаж которых производится в шахматном порядке. Они дают возможность предотвратить массовое схождение снега с поверхности кровли. Чаще всего таким образом оснащаются постройки, рядом с которыми находятся тротуары и пешеходные переходы. Снегозадерживающие элементы желательно также установить над крыльцом или окнами. Чаще всего речь идет о трубчатых и решетчатых системах, которые нередко входят в комплект металлической черепицы.


Качественно обустроенная обрешетка, отвечающая всем требованиям и строительным нормам, обеспечит простоту и скорость укладки кровельного материала. Если выполнить работу самостоятельно, это позволит на порядок снизить затраты на сооружение кровли: ее надежность является обязательным условием для обеспечения комфорта внутри помещений. Для этого потребуется знание пошаговой инструкции обрешетки под металлочерепицу.



Обрешетка под металлочерепицу устройство, как вправильно сделать

Кровли из металлочерепицы чрезвычайно популярны. Они красивы, долговечны и не очень сложны в монтаже. Для крепления кровельного покрытия необходимо устроить надежный каркас. О том, как правильно делается обрешетка под металлочерепицу, мы расскажем в этой публикации.

Для чего используется обрешетка

Для укладки кровельных материалов устраивается настил, который крепится к стропилам и придает каркасу крыши дополнительную жесткость. Он может изготавливаться из досок, брусков или листовых материалов — ОСП, влагостойкой фанеры. Если крыша выполнена из металлоконструкций, то обрешетка чаще тоже металлическая.

Конструкция настила подбирается согласно нагрузкам, особенностям кровельного материала и технологическим требованиям по монтажу. Должны обеспечиваться необходимая несущая способность, устойчивость, пожарная безопасность и долговечность эксплуатации.

Особенности крепления металлочерепицы

Кровельные листы производятся методом холодной штамповки, в результате чего получают характерный профиль, напоминающий натуральную черепицу. Помимо декоративности такой рельеф придает жесткость тонкому прокату. Чтобы покрытие плотно прилегало к настилу, крепление производится в нижнюю часть волны. Используются специальные кровельные саморезы с упругими прокладками, исключающими затекание воды в соединение.

Металлочерепица — это барьер между теплым и холодным воздухом, поэтому при колебании температур на ее нижней поверхности образуется конденсат. Капли воды, попадающие в подкровельное пространство, создают опасность для деревянной стропильной системы и утеплителя. Поэтому под металлические покрытия укладываются гидроветрозащитные пленки или мембраны.

Чтобы исключить контакт обрешетки с влажным гидроизоляционным материалом, а также улучшить циркуляцию воздуха, поверх стропильных ног крепится контробрешетка. Она представляет собой бруски сечением 30х50-50х50 мм, установленные вдоль каждого стропила.

Вентиляционный зазор, образованный контрбрусом, способствует более быстрому выветриванию конденсата, а гидроветрозащита образует непроницаемое для воды покрытие. К тому же контробрешетка дополнительно прижимает пленки к стропильной системе.

Обрешетка прибивается к стропилам сквозь бруски. Сверху монтируется металлочерепица. Саморезы должны располагаться по определенной схеме, чтобы обеспечить прочность крепления листов при порывах ветра. Стыки и примыкания закрываются профильными элементами.

Виды обрешетки для монтажа металлочерепицы

Для крепления материалов используются 2 вида обрешетки — разреженная и сплошная. Рассмотрим, в каких случаях целесообразно применение того или иного варианта.

Разреженная

Состоит из отдельных элементов — обрезных досок, брусков. Укладывается под металлочерепицу параллельно карнизу. Используется при угле наклона от 20°.

Расстояние между досками принимается равным длине волны, которая в зависимости от рельефа черепицы составляет 30-40 см. В местах установки ендов, вдоль карниза вокруг мансардных окон и труб дымоходов предусматривается сплошная обрешетка.

Сплошная

Устраивается чаще под битумную черепицу, а также битумные волнистые листы или профнастил при малом угле наклона — до 20°. В кровлях из металлочерепицы используются для усиления стропильных конструкций в местах повышенных нагрузок и расположения выступающих элементов.

Если обрешетка дощатая, то отдельные доски набиваются с разрывом 2-3 см. Это необходимо для компенсации разбухания древесины при изменении влажности. При использовании плит ОСП или фанеры нужно оставлять зазор около 3 мм.

Преимущества сплошной обрешетки — высокая жесткость и несущая способность настила, дополнительная теплоизоляция крыши. Недостатки — большой вес, материалоемкость и высокая цена.
Для кровель из металлочерепицы применяется редко, поскольку для нужной жесткости покрытия достаточно установки реек под точками крепления. К тому же при сплошном настиле вентиляция подкровельного пространства гораздо хуже, чем при разреженном.

Требования к обрешетке

Для изготовления решетчатой конструкции используются, как правило, обрезные доски или бруски из хвойных пород деревьев по ГОСТ 8486-86. Благодаря повышенной смолистости они достаточно хорошо противостоят гниению. Тем не менее желательна обработка антисептиками и антипиренами, которая повышает огнестойкость конструкций, продлевает срок службы древесины в несколько раз.


Для устройства обрешетки используются пиломатериалы 2-3 сорта. Дерево должно быть без гнили, синевы, выпадающих сучков и других серьезных пороков. Нельзя использовать доску с обзолом, где под корой селятся жучки-древоточцы. Они быстро приводят лес в негодность.

По всей длине доски толщина должна быть одинакова. Нежелательны изгибы, кручения и другие нарушения геометрии.

Рекомендуемая ширина доски — 100-150 мм. Толщина подбирается исходя из шага стропил и веса покрытия:

  • 25 мм — если используется обычная металлочерепица, а расстояние между стропилами 600 мм;
  • 32 мм — для усиленного кровельного материала толщиной от 0,5 мм и шаге 700-900 мм;
  • если шаг еще больше, можно использовать пиломатериалы толщиной 40-50 мм.

Требуемая влажность — не более 18%. Сырые пиломатериалы склонны к сильной усушке и деформациям, поэтому перед применением ее необходимо выдержать в штабелях до нужной влажности.

Сплошная обрешетка в местах, требующих усиления, устраивается из той же доски, что и разреженная. Для крепления применяются оцинкованные гвозди или саморезы длиной.

Как выбрать шаг обрешетки под металлочерепицу

Различные виды кровельного материала обладают разным рельефом и высотой профиля. Основной параметр, который задает шаг обрешетки, — длина волны. Она чаще всего бывает от 20 до 40 см, что указывается в техническом описании продукции. Можно также выяснить это самостоятельно, измерив длину ступеньки с помощью рулетки.

Обрешетка крепится со стандартным шагом по все плоскости ската за исключением карниза и конька. Здесь узлы крепления решаются по-другому:

  • По карнизу прибивается доска или брусок, которые должны быть на 10-15 мм толще, чем основная обрешетка. Это необходимо для закрепления металлочерепицы в месте подъема профиля. За счет выступающего свеса расстояние между крайними элементами решетки уменьшается на 50-70 мм и не совпадает со стандартным шагом.
  • В коньке листы металлочерепицы не примыкают друг к другу, образуется вентиляционный зазор. В этом месте шаг обрешетки определяется уже по факту. Щель закрывается сверху коньковым профилем. Саморезы устанавливаются сразу через оба материала — черепицу и доборный элемент.

При креплении металлочерепицы нужно следить, чтобы саморез попадал как можно ближе к середине доски. Чтобы избежать скола древесины, расстояние до кромки не должно быть меньше 4 диаметров гвоздя.

Расчет обрешетки

Для определения количества нужных пиломатериалов потребуется провести некоторые измерения либо взять информацию из строительного проекта.

В расчете участвуют:

  • общая площадь кровли;
  • продольный шаг волны металлочерепицы;
  • длина всех карнизных свесов;
  • длина ендов;
  • сечение доски или бруса для обрешетки.

Пиломатериалы продаются в кубометрах, но можно перевести их в штуки. Для этого общий объем нужно разделить на объем 1 доски, который равен произведению площади ее сечения на стандартную длину (обычно 6 м).

Первый шаг. Находим объем обрешетки для скатов. Для этого площадь кровли делим на шаг волны и умножаем на площадь сечения одной доски. Все вычисления нужно делать в одних единицах, например, метрах.

Второй шаг. Нужно добавить дополнительные пиломатериалы для устройства карнизов, ендов и конька. Складываем их длину, умножаем на площадь сечения 1 доски.

Третий шаг. Все суммируем, получаем объем дерева для обрешетки. Для перевода в штуки разделим на объем одной доски.

Необходимо создать резерв не менее 10% на возможный брак, подрезку и т.д. Умножаем объем (или количество) досок на коэффициент запаса 1,1. Очень удобно пользоваться онлайн калькулятором.

С полученным результатом можно отправляться на закупку пиломатериалов.

В качестве крепежа используются гладкие, ершенные или винтовые гвозди, саморезы. Количество рассчитывается исходя из расхода 2 штуки на соединение, то есть на каждую 6-метровую доску при шаге стропил 0,6 м это не менее 22 метизов.

Гвозди или саморезы: какой крепеж предпочтительнее

Многие предполагают, что саморезы гораздо прочнее скрепляют деревянные конструкции между собой, чем гвозди. И это отчасти так. Но воздействия на крышу имеют разные направления, а при боковых нагрузках у саморезов нет возможности им противостоять. Они ломаются, соединение разрушается.

Гвозди менее устойчивы к вырыванию, но сопротивляются сдвигающим воздействиям без излома. Они более гибкие, чем саморезы, лучше противостоят динамическим нагрузкам. Поэтому для надежности и долговечности креплений деревянных конструкций предпочтительнее использовать гвозди.

Как сделать обрешетку под металлочерепицу «Монтеррей»: пошаговая инструкция

Металлочерепица «Монтеррей» — популярный материал для устройства кровельных покрытий. Листы имеют классический профиль с набегающей волной небольшой высоты. Продольный шаг ступенек 35 см, поэтому доски обрешетки устанавливаются с таким же расстоянием по отношению друг к другу.

Монтаж производится снизу вверх. Перед началом работ проводятся контрольные измерения скатов для определения их плоскостности и перпендикулярности к линиям конька и карниза. Доски предварительно должны быть антисептированы и высушены. Если приобретаются уже обработанные пиломатериалы, они имеют зеленоватый или розоватый оттенок.

Монтаж гидроизоляции

Между стропилами укладывается гидроизоляционный материал, чтобы струя воздуха свободно проходила от карниза до конька. Устраивается небольшое провисание для отвода стекающего конденсата.

Нужно следить, чтобы на пути движения воздуха не было препятствий, а влага не накапливалась на деревянных конструкциях, например, на косых стропилах на скатах кровли или обрешетке вокруг дымохода. Гидроизоляционный ковер заводится сверху на нижнюю доску, а затем на карнизную планку, поэтому этот край закрепляется после монтажа обрешетки.

Гидроизоляция при укладке ее поверх утеплителя должна быть паропроницаемой. Это способствует свободному испарению влаги из материала и сохранению теплоизоляционных свойств.

На кровлях навесов, беседок или неотапливаемых зданий гидроизоляция не укладывается. Поскольку нет перепада температур или материал свободно сообщается с атмосферой, конденсат либо не образуется, либо сразу же испаряется. Соответственно, не нужна и контробрешетка.

Установка контрбруса

Для устройства контробрешетки рекомендуется использовать сухой строганый брусок, который при колебаниях влажности хорошо сохраняет свою геометрию. Полосы гидроизоляции фиксируются к стропилам степлером, а сверху прижимаются контробрешеткой. Гвозди прибиваются с шагом 30-35 см.

При установке контробрешётки под металлочерепицу между брусками по длине нужно оставлять зазор. Это позволяет создать открытую систему воздушных каналов под металлочерепицей и обеспечить дополнительную вентиляцию подкровельного пространства.

На поверхность контрбруса наносится разметка для обрешетки с помощью красящего шнура. Если доски откалиброваны и имеют одинаковую ширину, можно использовать вместо разметки шаблоны. Они изготавливаются из отрезков брусков согласно расчетного шагу и перед закреплением подкладываются под оба конца обрешетины. В качестве крепежа контрбруса применяются оцинкованные гвозди или саморезы.

Укладка обрешетки

Первая доска выравнивается по карнизу. Рядом крепится вторая, если предусматриваются длинные крюки под водосточные желоба.

От первой доски нужно отступить 30 см, это будет ось для 3 направляющей. Остальные устанавливаются с шагом 35 см, который отмеряется или между центрами или краями обрешетин.

Стык досок по длине должен приходиться на контрбрус. Каждый из концов прибивается двумя гвоздями. Не допускается, чтобы торцы висели в воздухе. При укладке нужно контролировать плоскостность обрешетки, при необходимости корректировать ее положение с помощью подкладок.

Вдоль линии конька укладывается дополнительная доска. Она создает жесткое основание не только для крепления металлочерепицы, но и профильной детали.

Обрешетка для ендовы

В местах сопряжения скатов, где образуется внутренний угол, нагрузки более интенсивные. В этой области скапливается снег, туда стекают осадки с большой части кровли. Для обустройства углублений используются двойные желоба — один укладывается снизу и крепится к обрешетке, второй размещается сверху и прикручивается к металлочерепице. Стык тщательно герметизируется в области возможных протечек.

Вокруг углубления устраивается учащенная или сплошная обрешетка. Доски могут укладываться либо поперек скатов, либо вдоль стропила. Между ними необходимо соблюдать деформационный зазор 20-30 мм. Усиленная площадка должна иметь ширину не менее 300 мм по обе стороны от оси ендовы. Нижний доборный профиль крепится к обрешетке до монтажа листов металлочерепицы, верхний — по окончании.

Самые частые ошибки

Хотя укладка обрешетки не является супер сложной, но при ее монтаже нередко допускаются грубые нарушения:

  • использование некачественных пиломатериалов, имеющих разную толщины, неправильную геометрию;
  • шаг обрешетки неравномерный или не соответствует профилю металлочерепицы;
  • отсутствие контробрешетки, которое напрямую не влияет на качество монтажа, но впоследствии приводит к быстрому гниению деревянных конструкций.

Нельзя укладывать металлочерепицу по старому настилу под шифер. Необходимо его демонтировать и переустановить доски с другим шагом. Также желательно использовать гвозди, а не саморезы, которые могут быстро поломаться.

Заключение

Обрешетка под металлочерепицу — это разреженный настил из досок или брусков, на который крепится кровельный материал. Пиломатериалы должны быть одной толщины, сухие и обработанные от огня и гниения. Шаг определяется длиной волны, то есть расстоянием между ступеньками профиля. При монтаже необходимо обеспечить вентиляционный зазор для проветривания подкровельного пространства.

устройство и шаг стропил, какой толщины осб

Содержание статьи:

Мягкая кровля – особый вид покрытия, выполняющий защитную и декоративную функцию. По сравнению с жесткими материалами, она проще в монтаже, дешевле, а также характеризуется видовым разнообразием. Для правильной укладки требуется соответствующая обрешетка под мягкую черепицу. Конструкция обустраивается так, чтобы она длительное время не коробилась под влиянием внешних нагрузок. Она является опорой для мягкого покрытия.

Общие требования

Главное требование к обрешетке для гибкой черепицы – ровный горизонтальный уровень

Рама для рулонной черепицы должна быть прочной, достаточно жесткой. К ней предъявляются следующие требования:

  • точный горизонтальный уровень без выемок и выпуклостей;
  • идеально подогнанные стыки;
  • шаг обрешетки под ОСБ;
  • способность выдержать человеческий вес, массу кровли при влиянии осадков и ветра.

Для монтажа обрешетки под мягкую черепицу используют материалы высокого качества, обеспечивающие долговечность эксплуатации покрытия. От того, насколько ровным будет основание, зависит плотность прилегания кровельной черепицы.

Особенности обустройства обрешетки

При организации опорного слоя учитывается состояние материала, из которого он изготавливается. Если он покороблен или на нем образовались неровности, такие элементы для работы непригодны. Так как чаще для работы используют доски, укладывать их надо лотком наружу. Эту особенность следует принимать во внимание, если есть риск попадания влаги под кровельный материал через стыки полотен.

Чтобы перегибы черепицы были плавными и менее заметными, лобовые доски на концах закругляют. Толщина материала для конструкции должна быть достаточной, чтобы выдерживать всю возможную нагрузку. Однако тут учитывается и масса самой обрешетки. Не стоит делать ее слишком большой, чтобы не увеличивать нагрузку на фундамент здания.

При изготовлении стропильной системы и каркаса учитывают конструктивные нюансы. От этого зависят параметры расходных материалов.

Разновидности обрешетки под гибкую черепицу

Сплошная обрешетка из досок под гибкую черепицу для предотвращения провисания

Обрешетка под мягкую кровлю монтируется сплошным покрытием. Существует 2 вида каркасов: однослойный и комбинированный.

Однослойный настил

При монтаже однослойной основы все части обрешетки прибивают по направлению конька к стропильным ногам. Для работы применяют тесаные доски, плиты ОСП или фанерные листы. Разреженный вариант не используют часто, так как мягкое покрытие будет провисать.

Двойной настил

В этом случае сочетается несколько слоев, для изготовления которых можно выбрать разные материалы. Первый из них представляет собой разреженную обрешетку под ОСБ на крышу. Для ее обустройства брусья или доски укладывают вразгон. Второй слой изготавливают из досок, фанеры или полотен ОСБ. Благодаря такой схеме есть возможность формирования теплоизоляционного пирога и вентиляционного зазора. Такая конструкция больше подходит для современных гибких кровельных материалов.

Используемые материалы

В качестве подкладки под черепицу используются плиты ОСП

Для устройства обрешетки используется фанера или ОСП. Каждый материал имеет свои особенности:

  • Фанера. Изделие должно быть водостойким и гибким. Покрытие является многослойным, поэтому обладает высокой функциональностью. Оптимальным вариантом считается фанера ФСФ, которую изготавливают из хвойных пород древесины. Материал обладает высокой механической прочностью, устойчивостью к влиянию агрессивных веществ и влаги, небольшим весом. Так как изделие еще на этапе производства обрабатывают антипиренами и антисептиками, оно не подвержено быстрому воспламенению и воздействию биологических факторов.
  • ОСП. Благодаря особой технологии производства плиты не поддаются влиянию влаги, устойчивы к различным атмосферным нагрузкам, обладают незначительной массой. При помощи такого материала можно обустроить идеально гладкое основание для мягкой кровли.

Для укладки фанеры или ОСП-плит нужны шпунтованные доски одинаковой толщины. Также разрешено применять обрезные элементы из хвойной древесины. Их влажность не должна превышать 20%.

Шаг обрешетки

Шаг обрешетки под гибкую черепицу от 20 до 50 см

Соблюдение шага обрешетки под гибкую черепицу – основное условие прочности и долговечности системы. В решетчатой конструкции этот параметр варьируется в пределах 20-50 см. Для мягкой кровли такое расстояние слишком большое, если система однослойная. В сплошной обрешетке стыки между элементами минимальны. Самым большим является расстояние в 1 см.

Доски стелют впритык. Приемлемая величина шва не превышает 3 мм. В этом случае опора для мягкой кровли будет достаточно прочной, а деревянные элементы будут иметь возможность менять размер под воздействием влаги и температур. Обрешетка при этом не покоробится.

Важен также правильный расчет шага стропил под мягкую кровлю. Он тем больше, чем толще плиты фанеры или ОСП.

Особенности монтажа своими руками

Во время монтажа нужно строго соблюдать технологию. Она зависит от типа обрешетки.

Однослойная

Однослойную обрешетку лучше делать сплошной

Однослойную обрешетку монтируют непосредственно на стропила. Ее используют, если нет необходимости формировать пирог утепления. Для изготовления конструкции используют доски и щиты ОСП, фанеры. Для первого варианта не подходят необрезные элементы. Доски укладывают поперек стропил. Их ширина составляет 10-14 см, толщина – 2-3 см. Элементы обрешетки крепят вдоль конька лотками вверх. Укладку осуществляют снизу вверх при помощи гвоздей или саморезов. Стыки досок должны попадать на стропила.

При использовании фанеры листы монтируют длинной стороной параллельно коньку. Вертикальные стыки соседних рядов нужно делать так, чтобы они не совпадали. Для крепления применяют саморезы или ершеные гвозди. Величина шага между ними – 30 см. По краям расстояние между крепежами 10 см.

Двойная

Комбинированная обрешетка монтируется из первого слоя досок, уложенных вразрядку, а также второго из щитовых материалов.

Обустройство конструкции содержит такие этапы:

  1. Строительство контробрешетки. Этот этап нужен, если применяется утепление кровли. Деревянные бруски прикручивают вдоль стропильных ног. На такое основание укладывают гидроизоляционный слой поверх утеплителя.
  2. Монтаж первого слоя. На основание прикручивают доски.
  3. Укладка второго слоя из щитовых материалов.

Преимуществом двуслойной обрешетки является наличие вентиляционного зазора между контробрешеткой и главной конструкцией. Между брусками укладывают теплоизоляционные маты. После монтажа на основание настилают подкладку, а потом мягкую черепицу.


Обрешетка под металлочерепицу – виды, материал, шаг

Металлопрофиль – наиболее практичное, доступное по цене, популярное кровельное покрытие, которое приобретают и монтируют миллионы владельцев частных и дачных домов. Достоинство этого материала, что технология его укладки позволяет выполнить работы своими руками, сэкономив на найме профессиональной бригады. Однако, у неопытных мастеров часто возникает вопрос, как сделать обрешётку под металлочерепицу, какой правильно выбрать размер досок и шаг между ними, чтобы кровля выдерживала интенсивные снеговые, ветровые нагрузки. В этой статье мы расскажем про устройство обрешетки под металлочерепицу, и как соорудить ее самостоятельно.

Содержание статьи

Устройство

Обрешетка для металлочерепицы – основание, на которое выполняется настил кровельного покрытия. Она выполняет в конструкции крыши она выполняет 3 важнейшие функции: обеспечивает жесткость кровельным скатам и равномерно распределяет вес металлопрофиля, передавая нагрузку на фундамент. Для изготовления основания для кровли применяется обрезная доска или влагостойкая фанера, размер и толщину которых определяет расчет нагрузки. Обрешетка для металлочерепицы состоит из 2 элементов:

  • Контробрешетка. Контробрешетка представляет собой деревянные рейки толщиной 2-5 см, которые закрепляют вдоль стропильных ног каркаса поверх гидроизоляции. Этот элемент конструкции помогает фиксировать гидроизоляционная пленка и формирует вентиляционный зазор внутри «пирога».
  • Обрешётка под металлочерепицу. Когда поверх стропил смонтирована контробрешетка, перпендикулярно ей крепится обрешетка для металлочерепицы. Чтобы ее сделать используется обрезная ил необрезная доска или ОСП. Размер и шаг обрешетки под металлочерепицу определяет расчет, который учитывает вес кровельного материала, снеговую и ветровую нагрузку.

Важно! Контробрешетка и обрешетка для металлочерепицы – важные элементы конструкции крыши, от которых зависит ее прочность и несущая способность. Чтобы определить необходимый размер и шаг, нужно правильно выполнить расчет, суммировав нагрузки, которым подвергается доска в процессе эксплуатации.

Устройство обрешетки

Виды

Обрешётка под металлочерепицу – обязательный элемент конструкции крыши из металлопрофиля, которая выполняет функцию опоры и распределения нагрузки на стропила. На эту конструкцию, для изготовления которого применяется обрезная доска или влагостойкая фанера, настилается финишное покрытие. Правильно рассчитанный шаг обрешетки под металлочерепицу гарантирует прочность и высокую несущую способность крыши. Обрешетка для металлочерепицы бывает 2 видов:

  1. Сплошная. Сплошная обрешетка под металлочерепицу представляет собой сплошное основание, для изготовления которого используется влагостойкая фанера или обрезная доска, уложенная без просветов. Она используется, если на кровлю воздействуют высокие нагрузки, кровельный материал имеет большой вес или из-за малого уклона скатов. В этом случае сначала на стропила монтируется контробрешетка, а затем сплошной настил.

    Виды

    Устройство сплошной обрешетки

  2. Разреженная. Разреженная обрешетка для металлочерепицы представляет собой настил для укладки кровельного покрытия, для изготовления которого применяется обрезная или необрезная доска, уложенная на небольшом расстоянии друг от друга. Чтобы определить размер элементов и расстояние между рейками, необходимо правильно выполнить расчет нагрузок, ложащихся на скат в процессе эксплуатации.

Важно! Контробрешетка и обрешетка для металлочерепицы чаще всего изготавливаются из дерева. Чтобы защитить древесину от воздействия влаги, необходимо выполнить пропитку антисептическими составами. Также рекомендуется обрабатывать доски, из которых изготавливается каркас крыши огнеблокирующими веществами.

Критерии выбора типа

Неопытные мастера часто задаются вопросом, как сделать обрешетку под металлочерепицу правильно. Для того, чтобы ответить на него, необходимо тщательно изучить инструкцию производителя, ведь расстояние между ее рейками зависит от характера и длины волны металлопрофиля. Чтобы правильно смонтировать основание для настила кровельного материала, нужно учитывать 2 фактора:

  • Уклон. Чем больше уклон, тем больше расстояние может быть между элементами основания. Если она пологая, то контробрешетка и решетчатый настил, на которое укладывают покрытие, делаются из более толстых и прочных материалов.
  • Вес материала. Металлическая кровля весит всего 3,5-4,5 кг/м2, поэтому размеры досок для изготовления основания рассчитывают, исходя из дополнительных факторов.
  • Климатические условия. Если район строительства характеризуется большим количеством осадков в зимний период, то размер элементов для изготовления основания увеличивают, а расстояние между ними уменьшают.
  • Характер волны профиля. Расстояние между рейками должен соответствовать длине волны металлопрофиля, чтобы выполнять монтаж покрытия было удобно.

Опытные мастера советуют учитывать длину волны металлопрофиля, выполняя расчет шага между элементами конструкции, чтобы упростить себе процесс фиксации листов материала. Качественный каркас избавят от многих проблем при монтаже.

Влияние угла наклона на конструкцию

Влияние угла наклона скатов

Монтаж обрешетки под металлочерепицу лучше начинать, выполнив тщательный расчет постоянных, а также временных нагрузок, которым она подвергается. Чтобы конструкция выдержала все природные катаклизмы, лучше заложить в вычисления небольшой запас прочности. Опытные мастера рекомендуют придерживаться следующих рекомендаций:

  1. Обрешетка для металлочерепицы на низкоуклонной кровле должна быть сплошной. Рациональнее изготавливать ее из листов влагостойкой фанеры.
  2. Обрешетка для металлочерепицы на среднеуклонной конструкции должна быть решетчатой. Шаг между рейками должен составлять 10-15 см, а толщина 4-5 см.
  3. Основа для настила металлопрофиля, если угол наклона скатов более 35 градусов, может быть разреженным с расстоянием между рейками 15-20 см, а толщина 2-3 см.

Учтите, что крыша под металлочерепицу должна быть ровной, чтобы материал после монтажа «не гулял». Поэтому для изготовления основания лучше использовать ОСП или остроганную обрезную доску, выровненную по толщине.

Выбор расстояния меду рейками

Схема обрешетки под металлочерепицу

Справиться с монтажом кровли из профилированных стальных листов при условии грамотной организации кровельного пирога может даже неопытный мастер. Главное, четко следовать рекомендациям производителя и соблюдать технологию выполнения работ. Подробнее о конструкции металлических кровель, устройстве утепления, гидроизоляции читайте в других материалах на сайте.

Видео-инструкция

Сложных ожиданий - японский маджонг вики

Содержание

  • 1 2 плитки ожидания
    • 1,1 Канчан с танками
  • 2 3 плитки ждать
    • 2,1 Канчан с нобетаном
    • 2.2 Шанпон с цистернами
    • 2.3 Вложенный шанпон
    • 2,4 Райанмен с пенчаном
    • 2.5 Арийцы с канчаном
    • 2,6 Райанмен с хаработом
  • 3 4 плитки ждать
    • 3.1 Четверной хвостовик
    • 3.2 двойных энтоцу
    • 3.3 Райанмен с шанпоном
    • 3,4 Райанмена с вложенным шанпоном
    • 3.5 Райанмен с танки и шанпоном
    • 3,6 Санменчан с шанпоном
    • 3,7 Санменчан с танками
    • 3,8 Двойной райанмен
  • 4 5 тайлов ждать
    • 4,1 Райанмен с шанпоном и нобетаном
    • 4.2 Райанментен с нобетаном
    • 4.3 Райанмен с шанпоном и канчаном
  • 5 Более 5 плиток ждут
    • 5.1 6 плиток
    • 5,2 7 плиток
    • 5,3 8 плиток
  • 6 Внешние ссылки

Эти шаблоны включают ожидания, которые являются нечастыми и обычно безымянными комбинациями. Все они основаны на комбинациях других основных шаблонов ожидания, часто разными способами. Они состоят из последовательных или близких друг к другу пронумерованных плиток. Распознавание этих шаблонов может привести к очень мощным ожиданиям, которые могут быть невосприимчивыми к судзи и иметь большое количество ожидающих тайлов.Этот список не является исчерпывающим, и в него включены не все возможные варианты ожидания.

Ожидание 2 плитки

Канчан с танками

Ожидание:

Ожидание 3 плитки

Канчан с нобетаном

В ожидании:

Шанпон с танками

Ожидание:

Вложенный шанпон

В ожидании:

Райанмен с пенчаном

В ожидании:

Арийцы с канчаном

Ожидание:
Ожидание:

Райанмен с хаработом

Ожидание:

Ожидание 4 плитки

Шанпон четырехместный

В ожидании:

Двойной энтоцу

В ожидании:

Райанмен с шанпоном

Ожидание:
Это отличается от райнмэнов с шанпон, описанных энтоцу.

Райанмен с вложенным шанпоном

В ожидании:

Райанмен с танки и шанпоном

Ожидание:
В ожидании:

Санменчан с шанпоном

В ожидании:

Санменчан с танками

В ожидании:

Двойной райанмен

Ожидание:
Ожидание:

Ожидание 5 плиток

Райанмен с шанпоном и нобетаном

В ожидании:

Ryanmenten with nobetan

В ожидании:

Райанмен с шанпоном и канчаном

Ожидание:

Ожидание более 5 плиток

6 плиток

Ожидание:
Ryanmenten + Sanmentan
Ожидание:
Ожидание:
Ожидание:
Ожидание:
Ожидание:

7 плиток

Ожидание:

Этот образец примечателен тем, что он имеет 23 выигрышных тайла, как chuuren poutou kyuumen machi, но в отличие от большинства других рук, ожидающих 23 тайла, он не может быть завершен гипотетической пятой копией любого тайла (3-метровый тайл). или 7 м не завершат эту руку).

Ожидание:

Этот шаблон ожидает на 23 тайлах.

Ожидание:
Ожидание:

8 плиток

Ожидание:

Этот шаблон ожидает на 23 тайлах.

Ожидание:

Этот шаблон ожидает на 23 тайлах.

Ожидание:

Этот шаблон ожидает на 22 тайлах.

Внешние ссылки

Руководство по ожиданию

ReachMahjong

  • v
  • t
  • e
Machi
1-элементный ожидание Канчан - Пенчан - Танки - Хадака танки - Накабукуре
2-сегментный ожидание Арийцы - Кантан - Нобетан - Пентан - Райанмен - Шанпон
3-тайловое ожидание Entotsu - Ryanmenten - Ryantan - Sanmentan
4 или более Happoubijin - Tatsumaki
Разное Комплексная машина
Специальный Дзигоку - Такамэ и ясумэ - Дзюнсэй чуурэн - Кокуши 13

Определение планки от Merriam-Webster

\ ˈlath также ˈlat͟h \

1 : тонкая узкая полоска дерева, прибитая к балкам как основа для шифера, плитки или штукатурки

2 : листовой строительный материал, используемый в качестве основы для штукатурки

Другие слова из планка

планка переходный глагол

Примеры планка в предложении

Недавние примеры в сети Двухэтажный дом, спрятанный за белым частоколом, имеет планок и гипсовые стены, дубовые деревянные полы и панорамные окна, из которых открывается вид на сад.- Los Angeles Times , «Популярная недвижимость: звезда Lakers Энтони Дэвис вешает ценник в 8 миллионов долларов на дом SoCal», 25 апреля 2020 г. Двухэтажный дом, спрятанный за белым частоколом, имеет планок и стены из гипса, дуб деревянные полы и панорамные окна, из которых открывается вид на сад. - Los Angeles Times , «Популярная недвижимость: звезда Lakers Энтони Дэвис вешает ценник в 8 миллионов долларов на дом SoCal», 25 апреля 2020 г. Двухэтажный дом, спрятанный за белым частоколом, имеет планок и стены из гипса, дуб деревянные полы и панорамные окна, из которых открывается вид на сад.- Los Angeles Times , «Оригинальный телеканал« Халк »Лу Ферриньо продает давний дом в Санта-Монике», 14 апреля 2020 г. Корбетт, генеральный подрядчик, использовал рейки , оставшиеся после ремонта в своем фермерском доме 1906 года. - Райан Миллер, США СЕГОДНЯ , «На Пасху ветеринар Нью-Йорка строит кресты во дворе, чтобы почтить память каждой жертвы коронавируса в своем округе», 13 апреля 2020 г. Со временем штукатурка отделяется от планки , создавая структурные трещины.- New York Times , «Как исправить те трескающиеся, крошащиеся штукатурные стены», 14 марта 2020 г. Живописный дизайн Аарона Бенсона представляет собой красивое и хаотичное видение развала: два высоких многоквартирных дома, кирпичные стены которых разнесены до деревянных планок , с потрепанной штукатуркой, которая служит выступающими поверхностями, выглядывающими между кирпичами. - Кливленд , «Марисоль» в Кливлендском общественном театре - это поэтический визит в параллельную вселенную », 11 марта.2020 В домах, построенных примерно до 1960 года, внутренние стены и потолки, вероятно, будут построены из штукатурки и планки , которую гораздо сложнее, грязно и дорого разрезать для прокладки воздуховодов. - Тимоти Даль, Popular Mechanics , «Почему обогреватели для плинтусов так распространены в старых домах», 7 декабря 2019 г. Над головой, покрытые глицинией планок , пронизанных светоотражающими зебраическими массивами теней, постоянно перемещающихся - еще одна торговая марка Killingsworth, которая меняет дом в разносторонний феномен.- Р. Дэниэл Фостер, Los Angeles Times , «Загляните в дом архитектора Эдварда Киллингсворта в Лонг-Бич», 18 октября 2019 г.

Эти примеры предложений автоматически выбираются из различных источников новостей в Интернете, чтобы отразить текущее использование слова «планка». Взгляды, выраженные в примерах, не отражают мнение компании Merriam-Webster или ее редакторов. Отправьте нам отзыв.

Подробнее

Первое известное использование планки

13 век в значении, определенном в смысле 1

История и этимология планки

Среднеанглийский, от староанглийского * læthth- ; сродни староверхненемецкому latta lath, валлийский llath ярд

Подробнее о lath

Процитируйте эту запись

“Lath.” Словарь Merriam-Webster.com , Merriam-Webster, https://www.merriam-webster.com/dictionary/lath. По состоянию на 8 января 2021 г.

MLA Chicago APA Merriam-Webster

Дополнительные определения для планок

\ lath \

планок во множественном числе \ ˈlat͟hz, laths \

: тонкая полоска дерева, используемая (как в стене) в качестве основа под гипс

Комментарии к планке планка

Что заставило вас взглянуть на планку ? Сообщите, пожалуйста, где вы это читали или слышали (включая цитату, если возможно).

Ремонт старинных плоских штукатурных стен и потолков

КРАТКИЕ СВЕДЕНИЯ

Штукатуры, наносящие черновую и финишную штукатурку. Рисунок: Из «Торговой книги.

»

Мэри Ли Макдональд

Штукатурка в историческом здании как семейный альбом . Почерк ремесленников, вкус первых жителей и меняющиеся стили декора воплощены в ткани здания.От скромных фермерских домов до великих зданий, независимо от этнического происхождения жителей, для отделки внутренних стен традиционно использовалась штукатурка.

Универсальный материал, штукатурка может наноситься на кирпич, камень, фахверк или каркас. Это обеспечивает прочную поверхность, которую легко чистить и которую можно наносить на плоские или изогнутые стены и потолки.

Гипс можно обрабатывать любым количеством способов: на нее можно наносить трафарет, декоративную окраску, обои или побелку.Такое разнообразие и приспособляемость материала практически к любому размеру, форме или конфигурации здания означало, что штукатурка была поверхностью стен, выбранной почти для всех зданий до 1930-х или 40-х годов.

Гипс был использован в качестве внутреннего покрытия этой элегантной церкви 1911 года, расположенной в Юджине, штат Орегон. Фото: файлы NPS.

Историческая штукатурка сначала может показаться настолько сложной, что ее полное удаление кажется единственной альтернативой.Но есть практические и исторические причины для его сохранения. Во-первых, трехслойная штукатурка не имеет себе равных по прочности и долговечности. Он сопротивляется огню и снижает передачу звука. Далее замена штукатурки стоит дорого. Владельцу здания необходимо хорошо продумать состояние оставшейся штукатурки; гипс зачастую не так сильно повреждается, как кажется на первый взгляд.

Однако реставраторов больше беспокоит то, что оригинальная известковая и гипсовая штукатурка является частью исторической ткани здания - ее гладкие, потертые или текстурированные поверхности и тонкие контуры напоминают о существовании более ранних мастеров Америки.Штукатурка также может служить ровной поверхностью для незаменимых декоративных отделок. По обеим причинам оштукатуренные стены и потолки придают интерьеру исторический характер, и их следует оставить на месте и отремонтировать, если это вообще возможно.

Подходы, описанные в данном Кратком описании стрессового ремонта с использованием влажной штукатурки, а также традиционных материалов и методов, которые наилучшим образом помогут сохранить исторические оштукатуренные стены и потолки, а также их внешний вид. Ремонт гипсокартона сюда не включен, но о нем много писали в других контекстах.Наконец, в этом Кратком описании описан вариант замены, когда историческая штукатурка не подлежит ремонту. Таким образом, речь идет скорее о штукатурной системе шпона, чем о гипсовой стене. Системы шпона включают слой или слои влажной штукатурки, хотя и тонко нанесенной, которые могут, в большей степени, имитировать традиционные отделочные покрытия, затертые вручную или текстурированные. Эта система обычно лучше подходит для проектов по сохранению исторических памятников, чем сухая стена.

Чтобы отремонтировать штукатурку, домовладельцу часто приходится прибегать к помощи штукатура.Штукатурные работы - это умелое ремесло, требующее многих лет обучения и специальных инструментов. Хотя мелкий ремонт может быть выполнен собственниками здания, в большинстве случаев потребуется помощь штукатура.

Штукатуры в Северной Америке использовали два материала для создания своих изделий - известь и гипс. До конца 19 века штукатуры использовали известковую штукатурку. Известковая штукатурка была сделана из четырех ингредиентов: извести, заполнителя, волокна и воды. Известь получали из молотого и нагретого известняка или раковин устриц; заполнитель из песка; и волокна из шерсти крупного рогатого скота или свиней.Изменения в производстве в конце XIX века позволили использовать гипс в качестве штукатурного материала. Гипсовая и известковая штукатурка использовались в комбинации для основного и финишного покрытий в начале 20 века; В конечном итоге предпочтение было отдано гипсу, потому что он схватывался быстрее и изначально имел более твердую отделку.

Строители этого дома середины 18 века сначала установили плинтус, затем нанесли штукатурку из глины и конского волоса. Для отделки штукатурки использовалась известь.Фото: файлы NPS.

Изменился не только основной штукатурный материал, но и способ его нанесения. В ранней Америке окна, двери и вся остальная отделка устанавливались до того, как на стены наносили штукатурку. Обычно деревянные изделия перед штукатуркой окрашивались грунтовкой. Получение отвеса, ровной стены при работе с наростом должно было быть трудным. Но где-то в первой половине XIX века строители начали устанавливать деревянные штукатурные «площадки» вокруг окон, дверей и у основания стены.Установка этих оснований так, чтобы они были ровными и вертикальными, значительно облегчила работу, потому что штукатур мог работать с ровной, отвесной, прямой поверхности. После того, как стены были оштукатурены, к «основанию» прибили столярку. Наличие штукатурки за отделкой часто помогает датировать исторические дома или определить их физическое развитие.

Штукатурка известковая

При строительстве дома штукатуры традиционно смешивали мешки с негашеной извести с водой, чтобы «гидратировать» или «гашить» известь.По мере того как известь впитывала воду, выделялось тепло. Когда жара уменьшилась и известь и вода были тщательно перемешаны, полученная известковая замазка использовалась для изготовления штукатурки.

Когда известковая замазка, песок, вода и шерсть животных были смешаны, штукатурка получилась «грубым веществом». Эту смесь наносили в один или два слоя для увеличения толщины стенки. Но лучше всего штукатурка была сделана в три слоя. Первые два слоя составляли грубый материал; это были царапины и коричневые пальто.Финишная штукатурка, называемая «закрепляющим материалом», содержала гораздо большее количество известковой замазки, небольшого количества заполнителя и не содержала волокон и придавала стене гладкую белую поверхность.

Schifferstadt, простой дом немецкого происхождения, датируемый 1756 годом, использовал штукатурку для плоских и изогнутых стен. Здание находится во Фредерике, штат Мэриленд. Фото: файлы NPS.

По сравнению со слоями царапины и коричневого покрытия толщиной 3/8 дюйма, финишное покрытие было толщиной всего 1/8 дюйма.Добавки использовались для различного качества отделки. Например, мелкий белый песок был подмешан для «финишной обработки». Эта отделка была популярна в начале 1900-х годов. (Если штукатур разгребал песок метлой, на штукатурке остались следы завихрения или пятнышки.) Или добавляли мраморную пыль, чтобы создать твердый белый слой, который можно было разгладить и отполировать стальным шпателем. Наконец, в финишную штукатурку часто добавлялось немного гипса или «штукатурки», чтобы ускорить схватывание.

Хотя известковая штукатурка использовалась в этой стране до начала 1900-х годов, у нее были определенные недостатки. На высыхание оштукатуренной стены может уйти больше года; это отложенная окраска или оклейка. Кроме того, негашеная известь в мешках должна быть тщательно защищена от контакта с воздухом, иначе она станет инертной из-за реакции с окружающей влагой и диоксидом углерода. Примерно в 1900 году гипс начали использовать в качестве штукатурного материала.

Гипсовая штукатурка

Гипс начинает затвердевать, как только его смешивают с водой.Он схватывается за минуты и полностью высыхает через две-три недели. Исторически гипс был более жестким и не требовал волокнистого связующего. Однако после затвердевания трудно отличить известковую штукатурку от гипсовой.

Многие из этих традиционных штукатурных инструментов используются до сих пор. Чертеж: файлы NPS.

Несмотря на эти желательные рабочие характеристики, гипсовая штукатурка была более уязвима к повреждениям водой, чем известь.Известковую штукатурку часто наносили непосредственно на кирпичную кладку (без обрешетки), образуя присоску. Они могли пережить случайную ветровую влажность или воду, поднимающуюся от земли. Гипсовая штукатурка нуждалась в защите от воды. Для создания мертвого воздушного пространства на стенах из кирпичной кладки должны были быть использованы полосы меховой оплетки. Это предотвратило перенос влаги.

В проектах реабилитации и реставрации следует полагаться на решение штукатуры о том, использовать ли известковую или гипсовую штукатурку.Вообще, штукатурки сегодня используют гипсовую штукатурку. Архитектор может указать различные типы заполнителей, такие как чистый речной песок, перлит, пемза или вермикулит; однако, если воспроизводятся исторические отделки и текстуры, в качестве заполнителя основного покрытия следует использовать песок. Сегодня, если в качестве базового покрытия требуется волокно, доступен специальный гипс, в состав которого входят древесные волокна. Известковая замазка, смешанная примерно с 35% гипса (штукатурка), чтобы помочь ей затвердеть, все еще используется в качестве финишного покрытия.

Планка

Lath служил средством удержания штукатурки на месте. Деревянная рейка прибивалась под прямым углом непосредственно к конструктивным элементам зданий (балкам и стойкам) или прикреплялась к неструктурным разнесенным полосам, известным как полосы обрешетки. На исторических зданиях можно встретить три вида реек.

Деревянная рейка

Деревянная планка обычно состоит из узких тонких деревянных полосок с промежутками между ними. Штукатур с легким нажимом проталкивает влажную штукатурку в пустоты.Штукатурка оседает на внутренней стороне стены, образуя гипсовые «ключи». Эти ключи удерживают штукатурку на месте.

Металлическая планка

Металлическая планка, запатентованная в Англии в 1797 году, начала использоваться в некоторых частях Соединенных Штатов в конце 19 века. В стали, из которой состоит металлическая планка, было гораздо больше места, чем в деревянной планке. Эти пробелы увеличили количество ключей; металлическая планка лучше удерживала штукатурку, чем деревянная.

Каменная рейка

Третьей обычно используемой системой реек была каменная обрешетка (также называемая гипсокартоном или обрешеткой из гипсокартона).Каменная обрешетка использовалась еще в 1900 году и была сделана из прессованного гипса, покрытого бумажной облицовкой. Некоторые каменные рейки были текстурированы или перфорированы, чтобы получить ключ от мокрой штукатурки. Специальная бумага с кристаллами гипса является ключом к современной каменной рейке; при нанесении влажной штукатурки на поверхность достигается кристаллическое соединение.

Каменная рейка была самой экономичной из трех систем обрешетки. Пенистые или плотники могли быстрее подготовить комнату. К концу 1930-х годов каменная обрешетка использовалась почти исключительно при штукатурке жилых домов.

При высыхании штукатурки это относительно жесткий материал, который должен служить почти неограниченно долго. Однако существуют условия, при которых штукатурка трескается, выцветает, отслаивается или отделяется от реечного каркаса. К ним относятся:

  • Структурные проблемы
  • Низкое качество изготовления
  • Неправильное отверждение
  • Влажность

Структурные проблемы

Перегрузка

Напряжения в стене или действующие на дом в целом могут создавать трещины от напряжения.Появляясь в виде диагональных линий в стене, трещины от напряжения обычно начинаются в дверной или оконной раме, но они могут появляться в любом месте стены с кажущимися случайными начальными точками.

У строителей исторических домов не было кодов, которые помогли бы им определить конструктивные элементы зданий. Вес крыши, второго и третьего этажей, мебели и обитателей мог стать тяжелым бременем для балок, балок и шпилек. Даже когда дома были построены должным образом, последующие усилия по реконструкции могли прорезать дверной проем или окно без добавления структурной балки или «заголовка» в верхней части проема.Иногда несущие элементы были слишком малы, чтобы выдерживать нагрузки над ними. Прогиб или «ползучесть» древесины (прогиб, который происходит со временем) могут вызвать трещины в штукатурке.

Трещины в штукатурке над дверной рамой кухни можно отремонтировать с помощью ленты из стекловолоконной сетки и герметика. Фото: файлы NPS.

Перегрузка и смещение конструкции (особенно в сочетании с гниющей планкой, ржавыми гвоздями или некачественной штукатуркой) могут вызвать отслоение штукатурки от планки.Штукатурка теряет ключ. При нарушении механической связи с обрешеткой штукатурка расшатывается или прогибается. Если не производить ремонт, особенно потолка, под действием силы тяжести куски штукатурки просто упадут на пол.

Осадка / Вибрация

Трещины в стенах также могут возникать в результате оседания домов. Особенно уязвимы дома, построенные на глинистых почвах. Многие виды глины (например, монтмориллонит) очень экспансивны.

В засушливый сезон вода испаряется с частиц глины, заставляя их сокращаться.Во время токарной обработки

- Перевод на французском языке - Примеры на английском языке

Ces examples peuvent contenir des mots vulgaires liés à votre recherche

Примеры peuvent contenir des mots familiers liés à votre recherche

Было обнаружено, что такие сополимеры достаточно жесткие для обычной обрешетки и экономичного производства.

Эти сополимеры имеют суффисаммент жесткие для турниров, нормальных и других производителей.

В течение всего процесса токарной обработки песок наносится на трущуюся поверхность с помощью воронки.

Подвеска tout le processus de tournage , du sable est versé sur la surface de frottement à l'aide d'un entonnoir.

Шаг обрешетки для профнастила: расчет, установка

Pas de lattage pour carton ondulé: расчет, установка

в определенных точках и крепление элементов обрешетки элементов к крепежным уголкам

et à assujettir des éléments de lattage aux attaches

Кровельные работы: стропила и обрешетка ≈ 30 евро / м², если измерять площадь кровли.

Строительные материалы: Chevron et lattis ≈ 30 € / м², mesurés par la surface du toit.

[СРЕДСТВА РЕШЕНИЯ ПРОБЛЕМ] Узел (10) обточки льда (10) состоит из хвостовика (11) и режущих лезвий (12,13).

Pour cela l'unité de lattis de glace (10) comprend un corps (11) et des lames de découpe (12, 13).

Оператор программы для каждого блока написан на одном из языков автоматического программирования с первого по третий для токарной обработки, , фрезерования и общего использования.

Инструкции по программированию блока не содержат троих языков программирования для , , фрагментов и общего использования.

Вы получаете стопроцентную точность при токарной обработке и фрезеровании независимо от обрабатываемого материала.

Lors du tournage et du fraisage, vous obtenez des résultats avec une précision de cent pour cent quels que soient les matériels que vous utilisez.

О2 - Толщина досок обрешетка

O2 - L'épaisseur des plaques de tournage

Применение фиброцементных плит в конструкциях навесных вентилируемых фасадов позволяет за счет изменения обрешетки толщиной восстановить любую геометрию фасада.

Применение фиброцементных бляшек в концепции вентилируемых фасадов и шарниров, позволяющих изменять внешний вид лат. эпицентров, обновленных геометрических фасадов.

Программа производственного проектирования компании IMC Slovakia включает в себя токарную обработку в качестве важной части наряду с обработкой внешних и внутренних ...

Le tournage et l'usinage des surface extérieures et intérieures font, что важно для программы производства общества IMC Slovakia, s.r.o. Ле ...

Предусмотрено зажимное устройство для колес из легкого сплава, так что время, необходимое для токарной обработки легкосплавного диска, сокращается и что возникновение перекоса центра ограничивается во время операции токарной обработки и .

Настоящее изобретение относится к разряду турниров по руслу в союзе с другими временами, которые необходимы для проведения турниров, в едином союзе, связанном с восстановлением, и в том, что происходит деформация центра с удерживающим кулоном на турнире
67.

Объем досок обрешетки 0,97 куб.м или 44 шт по 6 м.

Le volume des Conceils lattage 0.97 de mètres cubes ou 44 des morceaux de 6 м

Токарные инструменты, фрезерные инструменты, brilliancy , токарные инструменты и brillianity фрезерные инструменты, режущие пластины, инструменты для правки, сверлильные инструменты - мы можем изготовить подходящий инструмент для любого применения.

Des outils de tournage, des fraiseuses, des outils de tournage et de fraisage pour effet brillant, des plaquettes amovibles, des outils de dressage, des outils de forage - pour chaque utilization prevue, nous fabriquons l'outil Соответствующий.

Кол-во рядов досок обрешетка 27 (54)

Nombre de rangées de planches lattage 27 (54)

Компания имеет перерабатывающий цех, лакировочный цех, токарный цех, (правка), печи и склады для необработанной древесины.

L'entreprise Possède une usine de transform, une usine de vernissage, une usine de lattage (preplanage), des séchoirs et des entrepôts extérieurs pour le bois non transformé.

Программа предназначена для расчета материалов односкатной кровли: количества листового материала (ондулин, нулин, шифер или металлочерепица), подкладочного материала (асфальт, кровля), количества досок , обрешетки и стропил.

Le program est conçu pour calculer les matériaux de toiture unique à pas: la Quantité de matériau en feuille (Onduline, NuLin, tuiles d'ardoise ou en métal), sous-couche (асфальт, мебель), определенные nombre de consils lattage et les chevrons.

СПОСОБ ОБРАБОТКИ ПО ТОКАНИНАМ И ТОКАРОМ

PROCÉDÉ DE TOURNAGE ET DISPOSITIF DE TOURNAGE

[ПРОБЛЕМЫ] Предоставить блок обточки льда для получения красивого сферического льда без заусенцев и т. Д.по обрешетка .

Возникла проблема, связанная с созданием единого устройства lattis de glace pour obtenir une belle glace sphérique sans bavure и т. Д. Grâce на un lattis .

Токарная обработка Производственная программа компании IMC Slovakia включает в себя токарную обработку как важную часть наряду с обработкой внешних и внутренних ...Узнать большеШлифование В нашей инновационной системе используется усовершенствованная машина для нарезания заусенцев, чтобы гарантировать высокие стандарты обработки поверхности металла.

Tournage Le tournage et l'usinage des surface extérieures et intérieures font partie importante dans le program de production de la société IMC Slovakia, sroEn lire plusMeluage Un système Innovateur de meulage для современной машины с гарантией стандартов качества traitements de surface métalliques.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
