Непрерывная и периодическая продувка котла

Поделиться "Непрерывная и периодическая продувка котла"

В статье дана информация о непрерывной и периодической продувке котла, приведена реальная схема продувки и конструкторские чертежи связанные с РНП и РПП

Проблемы из-за солей в котловой воде

В котловой воде должен поддерживаться постоянный солевой состав, т.е. ввод солей и загрязнений с питательной водой должен соответствовать выводу их из котла. Это достигается проведением непрерывной и периодической продувок.

При недостаточном выводе солей из котла происходит накопление их в котловой воде и интенсивное накипеобразование на теплонапряжённых участках экранных труб, что снижает теплопроводимость труб, приводит к отдулинам, разрывам, аварийным остановам, и соответственно к снижению надёжности и экономичности работы котла. Поэтому оптимальный и своевременный вывод солей и шлама из котла имеет решающее значение.

Сепараторы пара в барабане

Чем выше параметры пара, тем хуже растворяются соли в питательной воде. Чем меньше растворенных солей в котловой воде и чем суше в итоге пар, тем он считается чище. Вынос влаги с паром считается недопустимым, так как в ней содержатся соли, и при испарении они осядут на внутренних поверхностях труб в виде осадка.

жалюзийный сепаратор барабана котла

Внутри барабана котла находятся специальные устройства (сепараторы), которые отделяют влагу от пара. Очень часто внутри барабанов котлов устанавливаются циклонные сепараторы, которые отделяют водные частицы от пара. Также применяют жалюзийные сепараторы, такой сепаратор показан на схеме барабана среднего давления.

Для предотвращения выпадения накипи на поверхностях теплообмена котла, в барабан вводят фосфаты, при этом в котловой воде образуются труднорастворимые соединения в виде шлама. Вывод солей из барабана котла достигается за счет продувки.

продувка из барабана котла

Обычно барабан разбивается на чистый отсек и грязные. Вода из чистого отсека продувается в грязный.

Это делается для того, чтобы потерять как можно меньше воды с продувкой. Продувка будет осуществляться из грязного (солевого отсека), где концентрация солей намного выше, чем в чистом отсеке, следовательно унос воды с продувкой из грязного отсека будет ниже.

Грязные отсеки меньше, чистого, поэтому основная часть пара генерируется в чистом отсеке и следовательно общее содержание солей в паре падает. Это называется ступенчатым испарением. Ступенчатое испарение в барабане котла (или за его пределами в случае использования выносных циклонов) снижает затраты на подготовку воды, и затраты на топливо, так как с продувкой мы теряем тепло.

Как осуществляется непрерывная продувка котла

Котловая вода должна быть такого качества, чтобы исключить:

  1. Накипь и шлам на поверхностях нагрева.
  2. Отложения различных веществ в пароперегревателе котла и паровой турбине.
  3. Коррозию трубопроводов пара и воды.

Расчет величины продувки котла:

Продувка определяется в процентах от номинальной паропроизводительности котла:

Р=Gпр/Gпар * 100%

Согласно пункту 4.

8.27 правил технической эксплуатации электрических станций и сетей РФ величина непрерывной продуки котла принимается:

  • Не более 1% для КЭС
  • Не более 2% для КЭС и отопительных ТЭЦ восполнение потерь на которых производится с химически очищенной водой
  • Не более 5% на отопительных ТЭЦ, при 0% возврата пара от потребителей

Т.е если у Вас к примеру, конденсационная станция с турбиной К-330-240 с расходом свежего пара 1050 т/ч то величина продувки составит 10,5 т/ч.

Соответственно расход пара из котла определяется как разность расхода пительной воды и расхода продувки.

Размер непрерывной продувки при различных режимах работы должен дистанционно поддерживаться по расходомеру непрерывной продувки или регулироваться машинистом котла по требованию персонала химцеха.

Периодическая продувка

Периодическая продувка производится с целью вывода шлама из нижних точек всех коллекторов и направляется в расширитель периодической продувки и далее через барбатёр в промливневую канализацию.

Периодическая продувка, как ясно из названия не носит постоянного характера и производится время от времени. Периодическая продувка ограничена по времени и продолжается не более 30 секунд. Считается, что почти весь шлам удаляется сразу в первые секунды продувки.

Пример с эксплуатации: Периодическая продувка котла №3 проводится в среду и субботу персоналом КТЦ под контролем оперативного персонала химцеха. Каждая панель экранов продувается при полном открытии вентиля периодической продувки в течение 30 сек. При нарушении режимов по требованию персонала химцеха производятся внеочередные периодические продувки. При растопках котла периодические продувки производятся при 20, 60 атм в барабане котла и при достижении номинальных параметров.

Размер непрерывной продувки и время проведения периодических продувок фиксируются в суточных ведомостях экспресслаборатории дежурным лаборантом или начальником смены химцеха.

Схемы и чертежи продувки котла

Схема продувки котла

схема продувки котла

Это часть из реальной развернутой схемы парогазовой установки 450 МВт.

На схеме показано, как осуществляется непрерывная и периодическая продувка.

Непрерывная продувка из барабана высокого давления поступает в сепаратор/раширитель непрерывной продувки. На линии по ходу среды устанавливается: запорная ручная арматура, расходомер, электрофицированый регулятор, набор дроссельных шайб, электрофицированная арматура и набор дроссельных шайб.

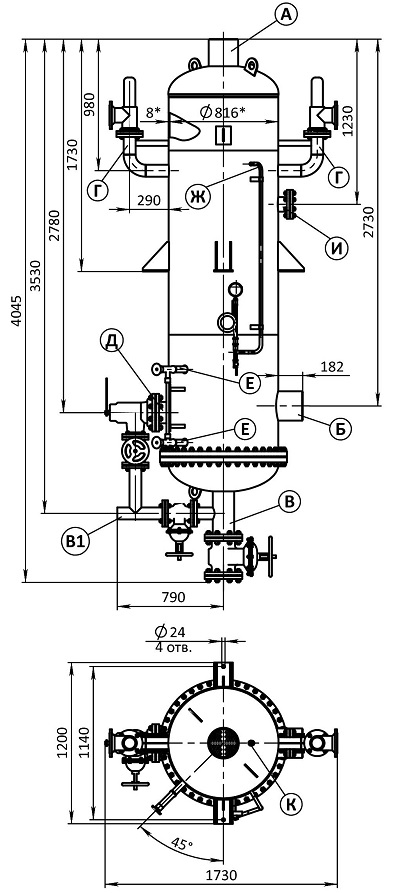

В конце статьи приведен пример расчета расширителя непрерывной продувки.

РНП оборудован предохранительным клапаном.

В данной схеме, насыщенный пар из сепаратора непрерывной продувки отправляется в барабан низкого давления. На паропроводе устанавливается запорная ручная арматура и обратный клапан. Дренаж из РНП будет отправляется в бак чистых стоков.

Продувка из РНП отправляется в расширитель периодической продувки, на линии устанавливаются электрический регулирующий клапан и запорная ручная арматура. Далее дренаж из РПП сбрасывается в бак слива из котлов.

Чертеж паропровода из сепаратора непрерывной продувки к деаэратору

пар от РНП к деаэратору

На конструкторском монтажно-сборочном чертеже показана компоновка паропровода низкого давления из расширителя непрерывной продувки в атмосферный деаэратор.

На паропроводе установлены две арматуры, одна – запорная (позиция 2) и другая – обратный клапан (позиция 1), чтобы пар не смог пойти обратно в расширитель.

Чертеж выхлопа от предохранительного клапана РНП

продувка от предохранительного клапана РНП

На другом чертеже показан выхлопной трубопровода от предохранительного клапана РНП. Трубопровод от предохранительного клапана направляется к краю главного корпуса и в створе колонн уводится на крышу, на высоту более 2х метров, чтобы обеспечить безопасность персоналу станции. На выхлопном трубопроводе предусматривается гидрозатвор, для удаления дренажа в дренажный коллектор. Из опыта эксплуатации диаметр трубы гидрозатвора рекомендуется делать больше, чем обычного дренажа, для препятствия его засорения, так как в выхлопной трубопровод из атмосферы могут попадать листья и другая грязь.

Чертеж выпара из расширителя периодической продувки

выпар из расширителя периодической продувки

На чертеже показан выпар из расширителя периодической продувки.

Он также выводится за пределы здания но сбоку. Выпар в отличие от выхлопа носит постоянный характер. Для охлаждения выпара, предусмотрено специальное устройство впыска холодной воды в трубопровод.

Тепловой расчет расширителя непрерывной продувки

тепловой расчет РНП

Рассмотрим балансы расширителя на примере. Будем считать продувку котла ЕП-670-13,8-545 ГМ работающего с турбиной Т-180/210-130.

Исходные данные: расход питательной воды: Gпв = 187,91 кг/с

Принимаем расход продувочной воды: Gпр = 0,3 % * Gпв = 0,03*187,91 = 5,64 кг/с

Принимаем давление в расширителе непрерывной продувки: Pрнп = 0,7 МПа

У нас будет два уравнения и два неизвестных, а именно:

  • Gпр1 - расход воды на выходе из РНП
  • Gпр2 – расход пара на выходе из РНП (этот пар сбрасывается в деаэратор повышенного давления 0,6 МПа)

Уравнения:

  1. Gпр = Gпр1 + Gпр2
  2. Gпр*hпр = Gпр1* hпр’ + Gпр2* hпр’’

Известные величины: 1,20 ГБ (1 300 147 052 байт)

  • Расход продувки поступающей из барабана котла: Gпр = 5,64 кг/с
  • Энтальпия продувочной воды из барабана: hпр определяется, как энтальпия воды при давлении насыщения в барабане, hпр = f(Pб)=f(13,8 МПа) = 1563 кДж/кг
  • Энтальпия воды на выходе из РНП: hпр’, определяется как энтальпия воды при насыщение в РНП: hпр’=f(Pрнп) = f(0,7 МПа) =697,1 кДж/кг
  • Энтальпия пара на выходе из РНП: hпр’’, определяется как энтальпия насыщенного пара в РНП: hпр’=f(Pрнп) = f(0,7 МПа) =2763,0 кДж/кг

Все энтальпии определялись в программе water steam pro, о ней мы рассказывали в статье Уравнение материального баланса и выбор деаэратора и там же есть ссылки, где ее можно скачать.

Итоговые уравнения:

  1. 5,64 = Gпр1 + Gпр2
  2. Gпр*1563 = Gпр1* 697,1 + Gпр2* 2763,0

Находим неизвестные:

  • Gпр1 = 3,27 кг/с
  • Gпр2 = 2,36 кг/c
