Устройство дренажной системы водоотвода от фундамента зданий: Дренаж вокруг дома за 5 шагов: своими руками

Содержание

как правильно сделать и обустроить


Грунтовая вода негативно воздействует на подземные конструкции. Больше всего от нее “достается” фундаментам и подвальным помещениям. Первые постепенно размываются и теряют необходимую прочность, вторые – стоят затопленными, не пригодными для эксплуатации.

Для того чтобы загородное имение не страдало, достаточно соорудить дренаж. Но предварительно стоит ознакомиться с принципами его устройства. Так ведь?

Домашние мастера и рачительные хозяева, желающие сделать эффективный дренаж фундамента дома своими руками, на нашем сайте найдут массу действительно полезной информации. Устройство системы отвода подземной воды с нашей помощью станет простой, доступной для реализации задачей.

В статье подробно описаны разновидности дренажных систем, предназначенных для защиты фундамента. Приведены правила их устройства, учтены требования нормативов. В качестве наглядных приложений использованы фотоснимки и видеоролики.

Содержание статьи:

Необходимость дренажной системы

Неприятный запах и сырость в подвале, плесень и грибок на стенах – с такими проблемами могут столкнуться владельцы домов, находящихся в местах высокого прохождения грунтовых вод.

Но это не самые серьезные неприятности, которые грозят незащищенному строению.

Вода, периодически проникающая в нижние этажи здания, постепенно подмывает опорную конструкцию, кроме того, она оказывает гидростатическое давление на пол и стены дома.

Особенно важно защищать здания, построенные на глинистых грунтах, поскольку они задерживают влагу, а зимой в них происходит пучение, что может привести к полному разрушению фундамента, а в итоге и всего строения.

Галерея изображений

Фото из

Сооружение системы отведения грунтовой воды от фундамента требуется на участках с характерным обводнением в паводковый период и застоями воды после дождя

Дренаж защитит фундамент от агрессивного воздействия подземной воды, от постепенного вымывания связующего вещества из бетона и итогового разрушения конструкции

Дренажная система исключит проникновение талой, атмосферной и грунтовой воды в подземную часть сооружения, в обустроенные в подвале и цоколе помещения

Глубина заложения дренажного контура зависит от инженерно-геологической обстановки на участке и от решаемых задач

Дренажный контур защитит основание дома от повреждений в морозный период, происходящий из-за пучения вмещающих грунтовых слоев

Дренаж и ливневая канализация - два различные системы, выполняющие разную работу. Первый понижает уровень грунтовой воды и отводит ее с участка, вторая - собирает и отводит дождевую воду. Прокладывают их отдельно, но они могут иметь общий смотровой колодец и выходить в один коллектор

Несмотря на то, что дренаж транспортирует только грунтовую воду, это серьезная канализационная система, нуждающаяся в смотровых и контрольных пунктах

Собранная дренажом вода отводится системой либо за пределы участка, где сбрасывается в общую канализацию или сточный водоем, либо утилизируется через устроенный на территории поглощающий колодец

Предпосылки для устройства дренажа

Защита от ослабления и разрушения фундамента

Предотвращение затопления подвалов

Небольшая глубина заложения контура

Исключение повреждения в зимний период

Дренаж и ливневая канализация

Пункт контроля работы дренажной системы

Колодец для утилизации собранной грунтовой воды

Правильно выполненный дренаж участка помогает решить сразу несколько важных проблем:

  • защитить подвальные помещения дома от затопления, образования плесени и порчи стройматериалов;
  • предохранить фундамент от попадания влаги и продлить срок его службы;
  • осушить грунт вокруг дома и устранить застой воды;
  • предотвратить перенасыщение почвы влагой после обильных дождей и застой воды на поверхности.

Однако не всегда и не на всех участках нужно устраивать систему отвода воды. Перед тем как запланировать и сделать дренаж фундамента, необходимо учесть ряд факторов: местонахождение участка, состав и качество грунта, уровень прохождения подземных вод, рельеф местности, климатические особенности региона.

Дренажная сеть предотвращает затопление и обеспечивает отвод подземных вод от подвала дома (+)

Обустройство дренажной сети обязательно в следующих случаях:

  1. Подвал дома находится ниже уровня грунтовых вод в паводковый период или возвышается над ними менее чем на 0.5 метра.
  2. Здание построено на глинистом грунте: супеси, суглинке, даже тогда, когда грунтовые воды протекают значительно ниже дома.
  3. Участок располагается в низменности или на склоне.

На участках, расположенных на песчаных, гравийных и щебенистых типах грунта, на возвышенности или при низком прохождении подземных вод необязательно устанавливать полноценную дренажную систему. Можно ограничиться организацией ливневой канализации для отвода от здания дождевой воды.

Но такое возможно только на тех участках, на которых точно известен тип грунта и уровень залегания подземных вод. Если предполагается строительство дома в новой местности, сейчас в обязательном порядке проводятся инженерно-геологические изыскания.

Если подвал строения находится на уровне или чуть выше прохождения грунтовых вод, в него неизбежно будет просачиваться жидкость

Они необходимы для грамотного выбора вида фундаментного основания под дом. Заодно исследования грунтов под будущей постройкой позволяют решить вопрос о необходимости выполнения дренажных работ.

Инженерно-геологические работы позволяют определить, на каком уровне находятся грунтовые воды в местности, и установить, есть ли необходимость в обустройстве дренажной сети

Виды дренажа участка

Существует несколько разновидностей дренажа, который можно сделать на участке. В зависимости от глубины залегания зеркала подземной воды дренаж подразделяется на поверхностный и глубинный.

Дренажные системы для осушения загородных участков делятся на открытые и закрытые разновидности. Проще и быстрее устраивается открытый вид дренажа (+)

Особенностью поверхностной системы является то, что ее элементы располагаются на небольшой глубине, что, в конечном счете, ограничивает ее функциональность.

Самый простой и дешевый способ устройства системы отвода воды с участка – устройство открытого дренажа. Представляет она собой разветвленную систему канавок, стенки которых укрепляют мятой глиной

Стандартная глубина открытого дренажа около полуметра. Применяется он на участках с характерными застоями паводковой воды. При необходимости устройства системы на бóльшей глубине на дно открытых канав укладываются бетонные лотки и ширина траншей существенно увеличивается, что крайне нежелательно для небольших загородных наделов.

На рисунках показаны основные разновидности дренажных систем, которые можно обустроить на участке для отвода дождевой и подземной воды от дома (+)

Особенности открытой дренажной сети

Это самая простая и наименее затратная дренажная система, которая выполняется в виде сети открытых траншей, предназначенных для сбора и отвода излишков воды с приусадебной территории.

Ее часто используют при обустройстве . Открытый тип дренажа заодно отводит от здания дождевую и талую воду, а также лишнюю жидкость, образующуюся в процессе мойки или полива.

Однако этот вид дренажа нельзя назвать полноценной системой, он не сможет защитить строение от проникновения грунтовых вод в заглубленную в грунт часть строения. Если в местности подземные воды проходят достаточно высоко, такой дренаж может использоваться только как дополнительная система отвода жидкости.

Ливневка в качестве эффективного дополнения

Для сбора и вывода с участка воды, застаивающейся в результате выпадения атмосферных осадков, устраивают ливневую систему. Ее сооружают, если имеется необходимость в разгрузке дренажа, не справляющегося полноценно с осушением территории. Ливневую линию оснащают точечными или линейными водоприемниками.

Точечный или по-другому локальный водосборник, предназначен для отвода жидкости с определенных участков. Он монтируется в местах, куда периодически поступает вода: под водостоками, перед входными дверьми, под кранами и т. д.

Под него выкапывается приямок, куда устанавливается дождеприемник, который в свою очередь соединяется с трубами канализационной системы участка. Сверху конструкция закрывается декоративной решеткой.

При укладке труб от дождеприемника необходимо предусмотреть уклон не менее 5 мм на один метр трубопровода

Линейный водоприемник предназначен для отвода жидкости от дома и с поверхности грунта на территории всего участка. Он соединяется с сетью каналов, расположенной в соответствии с разработанной схемой установки.

Обычно сеть монтируют по периметру здания, в нижней точке устанавливают пескоприемник, предназначенный для сбора мусора. Система присоединяется к подземной ливневой канализации, по которой вода отводится в дренажные колодцы.

Лотки, предназначенные для устройства линейного дренажа, имеют разную ширину, глубину, пропускную способность. Они подбираются в соответствии с особенностями конкретной дренажной системы

Для обустройства линейного дренажа вокруг фундамента роется траншея, затем на ее дно укладывается бетонное основание, куда устанавливаются специальные пластиковые или бетонные лотки для приема воды.

Сеть можно оставить открытой, но большей популярностью пользуется закрытая система отвода, сверху которой монтируется декоративная защитная решетка.

Правила устройства закрытой системы

Если фундамент дома установлен на глинистых грунт, решить проблему отвода жидкости возможно только обустройством полноценной глубинной дренажной системы.

Низкие фильтрационные свойства супесей с суглинками препятствуют свободному просачиванию воды в нижележащие слои, из-за чего обводнение ощущается даже на уровне развития почвы – 0,2-0,4 м от дневной поверхности.

Аналогичная ситуация в местностях с высоким стоянием зеркала грунтовой воды. Там именно она мешает паводковым и атмосферным осадкам проникнуть в нижележащие пласты. На участках с высоким УГВ, обычно расположенных в низинах, даже заглубленный в песчаный грунт фундамент нуждается в устройстве защитной дренажной системы.

Очень часто на участках устанавливается комбинированная система, включающая дренажную и ливневую канализацию, при этом поступающая с обеих сетей жидкость отводится в один коллекторный колодец (+)

Закрытый, т. е. подземный дренаж для защиты основания постройки может быть выполнен в двух вариантах: пристенном или кольцевом. И в том, и в другом случае дренажная канализация представляет собой замкнутую сеть проложенных под землей перфорированных труб, по которым жидкость отводится в коллектор или .

Разница заключается в расположении трубопровода по отношению к дом:

  • пристенный дренаж
    выполняется в непосредственной близости к строению;
  • кольцевой способ – траншея выкапывается на расстоянии не менее 1,5 м и не более 3 м от фундамента дома.

В местностях с высоким уровнем залегания поземных вод и на глинистых горных породах обустраивают . Его также рекомендуется делать тогда, когда в здании имеется цокольный этаж.

Кольцевой чаще всего обустраивают на грунтах, имеющих хорошую проницаемость (песчаных, галечниковых, щебенистых, гравелистых) и в тех случаях, когда в доме не предусмотрен нижний этаж.

В виду того, что пристенный дренаж фундамента укладывается вблизи дома, его желательно проводить на этапе строительства

Работы рекомендуется проводить еще на начальной стадии строительства, такой вариант более предпочтителен и удобен. Однако если при возведении постройки дренажные трубы не были проложены, кольцевой дренаж дома можно сделать и тогда, когда дом уже построен.

Что касается пристенного варианта, то его не желательно выполнять рядом с готовым строением, поскольку вмешательство в конструкцию фундамента может негативно сказаться на его прочности и долговечности.

И пристенный, и кольцевой дренаж представляют собой единую замкнутую сеть из труб, проложенных по периметру здания. В обоих случаях необходимо соблюдать рекомендуемые параметры глубины прокладки дрен (+)

Эффективность дренажной сети зависит от двух ключевых параметров: глубины укладки и угла уклона трубопровода. Глубина прокладки дренажа зависит от углубления фундамента дома.

Здесь главное правило – трубопровод должен проходить на полметра глубже подошвы фундамента. Для хорошего оттока воды, необходимо обеспечить определенный по направлению от дома.

На участках с естественным уклоном трубопровод укладывается в соответствии с руслом, который проделала вода. Для равнинных участков уклон придется делать самостоятельно, придавая дну траншеи определенный рельеф. Вода будет хорошо стекать, если будет обеспечен наклон трубопровода 1-3 см на один погонный метр.

Если создать нужный уклон не представляется возможным, устанавливается .

Галерея изображений

Фото из

Отвод воды от фундамента дома

Надежные способы отвода воды от фундамента дома.

Фундамент – это основа, опора здания, именно от его качества, прочности и целостности, зависит срок эксплуатации дома. Целостность фундамента нарушается, прежде всего, под воздействием воды, соприкасающейся с ним во время дождей, стекания талого снега, подъёме уровня грунтовых вод (или постоянного нахождения грунтовых вод на высоком уровне) и др.

В результате стенки фундамента мокнут, сыреют, обрастают плесневым грибком, а влага постепенно собирается вокруг и подбирается к верхним этажам.

Все вышеперечисленные проблемы демонстрируют важность своевременной операции водоотвода от фундамента здания. Причём дренаж фундамента необходимо произвести еще в процессе создания жилой конструкции, чтобы тщательно продумать устройство системы водоотводов, рассчитать угол наклона, избрать подходящие материалы для дренажа и рассчитать глубину, на которой должны располагаться элементы конструкции.

Материалы для дренажа.

Если соблюдать все проектировочные нормы и применять только качественные материалы, то действенный дренаж фундамента можно произвести даже своими руками.

Дренаж дома.

Давление воды на фундамент с дренажом и без.

Крайне важно еще на этапе проектирования системы дренажа вычислить степень нагрузки, которой будут подвержены лотки и дрены. Если нагрузка высока, то и материалы нужно выбрать очень крепкие, пластик в таком случае не подойдёт, зато отлично справится прочный бетон. Колодцы, желоба и каналы, выполненные из бетона, способны выдержать нагрузку до 90 тонн.

Желобам, играющим роль отвода воды, можно продлить срок службы, если использовать защитные решётки из чугуна. Если их тщательно прикрепить, они закроют все внешние элементы системы.
Кроме того, вокруг территории частного дома можно также расположить дождеприёмники, которые будут точечно собирать воду. Для того чтобы выбрать материал их исполнения, нужно знать степень эксплуатационной нагрузки.

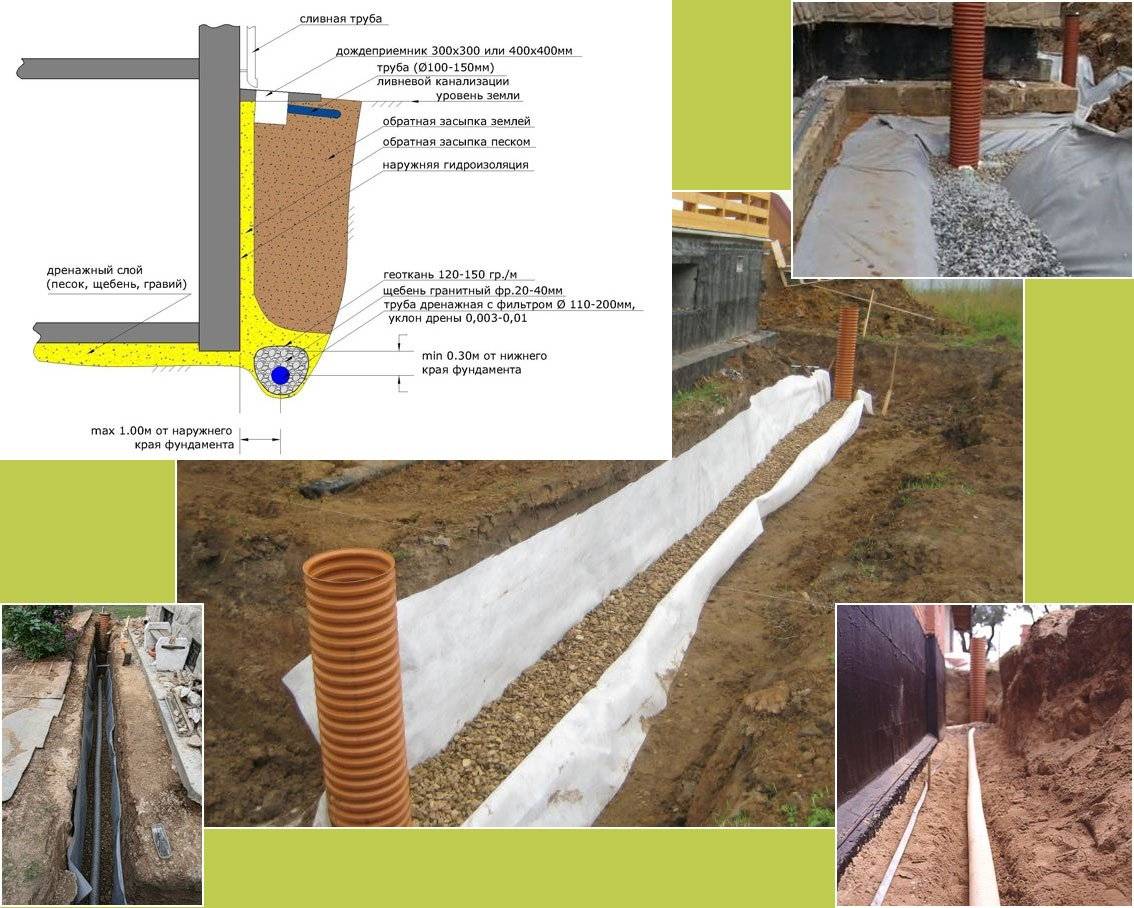

Пристенный дренаж – это устройство, обеспечивающее водоотвод и состоящее из фитингов и специальных дренажных пластиковых труб с перфорацией.

Трубы укладываются в заблаговременно подготовленные вокруг периметра дома канавки, наполненные дренирующим слоем.

Для дренажной системы могут быть использованы трубы как с гофрированной, так и с гладкой поверхностью. Гладкость даёт хорошую пропускную способность, что интенсифицирует отвод, а гофра в трубе повышает её жёсткость, и, следовательно, прочность.

Дренаж фундамента: разновидности и особенности.

  • открытый — создание канав;
  • закрытый – прокладывание дренажных труб;
  • равийный (засыпной метод).

Своими руками наиболее легко выполнить открытый дренаж, в этом случае последовательность действий такова:

Открытый и закрытый водоприемники.

Схема открытого и закрытого водопроемника.

  • выкапывание по всему периметру канав шириной в полметра и метровой глубиной;
  • подготовка канав: скашивание стенок под угол в 30 градусов.

В канавках будет скапливаться вода, которая впоследствии будет выведена в основную дренажную канаву. Естественно, если участок расположен под наклоном, открытой дренажной системе будет легче сделать отвод воды от дома, так что эффективность её будет гораздо выше.

Закрытый дренаж имеет вид глубокой (полтора метра) траншеи, шириной около 30 см.

Можно выделить следующие правила укладки такого дренажа своими руками:

  1. Труба, отвечающая за отвод воды, должна быть наклонена в сторону наклона естественного стока, или в сторону дренажного колодца.
  2. Дно траншеи плотно застилается щебнем либо песком.
  3. Трубы необходимо обернуть фильтрованным материалом, а после непосредственной укладки в траншею – засыпать их материалом, который в дальнейшем будут водонесущим слоем.
  4. Совершив укладку, все канавы необходимо засыпать грунтом и уложить дёрн.
  5. После обертывания труб специальным материалом, их укладывают на дно и присыпают материалом, который в дальнейшем будет играть роль водонесущего слоя.

Как отвести грунтовые и сточные воды от фундамента

Надежные способы отвода воды от фундамента дома

Фундамент – это основа, опора здания, именно от его качества, прочности и целостности, зависит срок эксплуатации дома.

Целостность фундамента нарушается, прежде всего, под воздействием воды, соприкасающейся с ним во время дождей, стекания талого снега, подъёме уровня грунтовых вод (или постоянного нахождения грунтовых вод на высоком уровне) и др.

В результате стенки фундамента мокнут, сыреют, обрастают плесневым грибком, а влага постепенно собирается вокруг и подбирается к верхним этажам.

Обратите внимание

Все вышеперечисленные проблемы демонстрируют важность своевременной операции водоотвода от фундамента здания.

Причём дренаж фундамента необходимо произвести еще в процессе создания жилой конструкции, чтобы тщательно продумать устройство системы водоотводов, рассчитать угол наклона, избрать подходящие материалы для дренажа и рассчитать глубину, на которой должны располагаться элементы конструкции.

Материалы для дренажа

Если соблюдать все проектировочные нормы и применять только качественные материалы, то действенный дренаж фундамента можно произвести даже своими руками.

Давление воды на фундамент с дренажом и без

Крайне важно еще на этапе проектирования системы дренажа вычислить степень нагрузки, которой будут подвержены лотки и дрены. Если нагрузка высока, то и материалы нужно выбрать очень крепкие, пластик в таком случае не подойдёт, зато отлично справится прочный бетон. Колодцы, желоба и каналы, выполненные из бетона, способны выдержать нагрузку до 90 тонн.

Желобам, играющим роль отвода воды, можно продлить срок службы, если использовать защитные решётки из чугуна. Если их тщательно прикрепить, они закроют все внешние элементы системы.

Кроме того, вокруг территории частного дома можно также расположить дождеприёмники, которые будут точечно собирать воду.

Для того чтобы выбрать материал их исполнения, нужно знать степень эксплуатационной нагрузки.

Пристенный дренаж – это устройство, обеспечивающее водоотвод и состоящее из фитингов и специальных дренажных пластиковых труб с перфорацией.

Трубы укладываются в заблаговременно подготовленные вокруг периметра дома канавки, наполненные дренирующим слоем.

Для дренажной системы могут быть использованы трубы как с гофрированной, так и с гладкой поверхностью. Гладкость даёт хорошую пропускную способность, что интенсифицирует отвод, а гофра в трубе повышает её жёсткость, и, следовательно, прочность.

Дренаж фундамента: разновидности и особенности

Дренаж бывает:

  • открытый – создание канав;
  • закрытый – прокладывание дренажных труб;
  • равийный (засыпной метод).

Своими руками наиболее легко выполнить открытый дренаж, в этом случае последовательность действий такова:

Схема открытого и закрытого водопроемника

  • выкапывание по всему периметру канав шириной в полметра и метровой глубиной;
  • подготовка канав: скашивание стенок под угол в 30 градусов.

Источник: https://DomZastroika.ru/foundation/sposoby-otvoda-vody-ot-doma.html

Как отвести воду от фундамента

Отвод воды от фундамента дома

Фундамент является опорой для всего строения, поэтому к его качеству и прочности предъявляются особые требования.

Прочностные характеристики основания под домом снижаются в первую очередь от воздействия воды, это могут быть грунтовые и талые воды, а также сезонные осадки.

Важно

От контакта с водой на стенках фундамента образуется плесень и грибок, в помещении становится сыро и неуютно. Все это делает просто необходимым отведение воды от основания дома.

Защитить основание дома от атмосферных осадков и грунтовых вод можно различными способами:

  • Монтаж отмостки по периметру дома.
  • Создание ливневой канализации в комплексе с водостоком.
  • Дренажная система.

Отмостка

Отмостка фундамента

Обязательным и эффективным способом отвода дождевых и талых вод является отмостка по периметру здания.

В единой системе с водостоком эта конструкция способна защитить дом при незначительных осадках глубоко расположенных грунтовых водах.

Отмостка должна иметь обязательный уклон, чтобы обеспечить отток воды от стен дома. Конструкция может быть выполнена с дополнительным желобом по внешнему краю или без него.

к оглавлению ↑

Ливневая канализация и водосток

При монтаже водосточной системы главным условием является правильная установка. В противном случае вода будет стекать по стенам к фундаменту, что приводит к разрушению и стен, и основания. Для отведения воды из водосточной системы используется ливневая канализация, в состав которой входит множество устройств. В частности речь идет о дождеприемниках, желобах, колодцах и фильтрах.

к оглавлению ↑

Дренажная система

Дренаж

Дренаж является самым сложным, но наиболее эффективным вариантом отвода воды от фундамента. Полноценная дренажная система должна работать в совокупности с ливневой канализацией, поэтому в целом процесс требует ответственности и больших вложений.

к оглавлению ↑

Материал для обустройства дренажной системы

Эффективность дренажной системы во многом зависит от качества используемых материалов и их правильного выбора.

Для систем, на которые предполагается высокая нагрузка, следует выбирать более крепкие материалы. Следовательно, в этих случаях лучше использовать изделия не из легкого пластика, и из прочного бетона.

Продлить срок службы желобов для отвода воды можно с помощью чугунных решеток, которые защитят элементы с внешней стороны.

Трубы, используемые в дренажной системе, должны укладываться в предварительно подготовленные канавки, на дно которых уложен дренажный слой. Наиболее эффективными считаются гофрированные трубы для дренажа. Их гладкая внутренняя поверхность не препятствует прохождению потока воды, а гофра снаружи труб делает их более прочными.

к оглавлению ↑

Защита фундамента от грунтовых вод

Грунтовые воды оказывают постоянное воздействие на фундамент, поэтому важно создать надежную защиту основания от этого негативного фактора.

Защита фундамента

Очень часто для большей эффективности используют комплексную защиту: траншейный дренаж и гидроизоляция фундамента. Дренажная система предназначена для отвода воды от фундамента, а гидроизоляция обеспечивает защиту от проникновения влаги внутрь бетонных конструкций.

к оглавлению ↑

Траншейный дренаж

Дренажная система может быть открытой или закрытой.

Открытый дренаж представляет собой канавы, имеющие ширину 50 см и глубину до 1 м. Стенки канавы выполнены с уклоном 30 градусов, чтобы обеспечить максимальное скопление воды. По длине к

Виды дренажной системы: предназначение, устройство, особенности эксплуатации

Что такое дренаж

Дренаж предназначен для отвода воды с участка, с дорожек. Он нужен, чтобы защитить подвальное помещение с фундаментом от затопления водами, протекающими под землей. При монтаже дренажной системы следует соблюдать особые правила и требования, чтобы она работала правильно и эффективно.

Дренаж: что это такое. Дренаж состоит из колодцев дренажного и смотрового типа, дрен, может включать насосы, которые связаны друг с другом.

Они собирают воду, отводят территории дома избытки после дождей, таяния снега.

Содержание статьи:

Общие сведения

На этапе создания проекта учитывают тип дренажной системы, который будет организован на участке. Лучше, если дренаж будет основан на гидрогеологических изысканиях. При невозможности получения этих знаний, нужно узнать у соседей, какого уровня достигает вода в колодцах, как длительно она сохраняется, бывают ли застои воды в ямах для установки столбов, не преет ли трава на газонах.

Далее создают схему дренажной системы. Важно учесть все нюансы, куда будет уходить вода. На этом этапе надо проконсультироваться со специалистом. Систему отведения монтируют перед началом возведения дома.

Всегда ли нужен дренаж?

Дренажная система в обязательном порядке нужна не на каждом участке. Дренаж требуется, если:

1.подземные воды располагаются высоко, над уровнем прохождения фундамента, либо расстояние от поверхности составляет меньше метра.

2.если участок находится на территории, которая проходит по склону, либо в низине.

3.если глинистый грунт, а фундамент плитный или мелко заглубленный.

4.если участок частично, либо полностью заболачивается.

5.при желании исключить на участке образование луж, грязи.

6.вода часто проникает в цокольный или подвальный этаж, где стоит оборудование, либо помещение предназначено для других целей.

7.при обладании на участке глинистого типа почвы следует организовать дренаж поверхностного типа, чтобы отводить воды после дождей, снега.

Внимание! Супесчаники, черноземы не требуют обязательного выполнения дренажа.

Дренажную систему не обязательно выполнять, если:

1.грунтовые воды редко и ненадолго поднимаются выше, чем расположен фундамент.

2.если воды редко и в малых количествах попадают в подвальное помещение.

3.участок не болотистого типа, не требуется сохранение внешнего вида участка без луж.

Признаки, когда нужна дренажная система

Первым делом следует осмотреть участок. Если выявлены следующие признаки, то требуется дренаж:

1.потрескавшаяся отмостка, появление в фундаменте и на стенах трещин.

2.при попадании в подвал воды.

3.лужи после дождей застаиваются.

4.воды в колодце стоят высоко, у самой поверхности.

Последствия при отсутствии дренажа

Если дренаж необходим, но его не сделали, то можно ожидать плохие последствия. В том числе:

1.грунт вокруг фундамента пропитается водой и замерзнет, фундамент деформируется, начнет разрушаться, на стенах появятся трещины, стены отклонятся от вертикали.

2. если фундамент плитный, мелко заглублен, а почвы на участке глинистые, то весной при оттаивании земля будет прогреваться по-разному с тенистой и солнечной стороны здания, это приведет к деформации фундамента и образованию трещинок в конструкции.

3.в подвальном помещении появится вода, плесень.

Разновидности дренажной системы, устройство

Дренаж имеет различную конструкцию: открытую, закрытую. Может различаться по расположению: глубоко под землей, на поверхности. Глубинная система дренажа по периметру дома делается практически во всех случаях, дренаж участка выполняется не требованию.

Дренаж открытого и закрытого типа. Дренаж бывает разный по типу конструкции. Различают такие виды:

1.дренажная система, предполагающая засыпку траншеи щебнем. Открытая система состоит из канав, которые прокладывают по периметру здания на глубине пол метра или метр, в ширину полметра. Данный тип используют на участках заболоченного типа. Траншеи засыпают с помощью щебня. У канав делают стенки со скосами в двадцать – тридцать сантиметров. Канавы не должны быть полукруглыми, чтобы не происходило заболачивание. Самотеком воды стекают в канавки, далее направляются в основную канаву для дренажа. Тип дренажа подходит для участков, расположенных на склонах.

2.дренажная система с применением лотков. Поверхностный тип дренажной системы укладывают с применением лотков. Сверху них кладут решетку. В лотки стекает дождевая вода с земли. Ливневки устанавливают около дорожек, отмостков, дорог.

Лотки изготавливают из бетона, железобетона, полимербетона, либо пластика. Редко используют лотки из металла. Лотки из пластика могут выдерживать небольшие нагрузки. Лотки из бетона отличаются повышенной прочностью, они выдерживают сильные морозы, имеют невысокую цену, но очень тяжелые, что усложняет их монтаж. Полимербетонные лотки служат минимум пятьдесят лет, но весят они меньше, чем лотки из бетона. Они имеют гладкие стенки, поэтому вода по ним течет быстрее, ил на поверхности образуется меньше. Решетки чаще всего используют чугунные, стальные, медные с покрытием против коррозии, редко пластиковые.

3.дренажная система, использующая перфорированные трубы. Закрытая дренажная система предполагает применение дрен, которые укладывают глубоко в земле. Чтобы проложить систему, следует сделать большие земляные работы, чтобы требует денег и сил. Вырывают канавы глубиной от 70 до 150 сантиметров, в них кладут трубы, имеющие перфорацию. Далее их засыпают щебенкой, землей, сверху кладут дерн. Трубы следует класть с наклоном по направлению к дренажному колодцу. Собранная вода перетекает в общий коллектор, или в пруд.

Дренаж бывает поверхностным или глубинным. Глубинным называют дренаж закрытого типа, который устраивают на глубине. Он защищает фундамент и участок от вод, протекающих под землей. Поверхностным называют дренажную систему с канавами для сбора и отвода вод по поверхности участка, либо канавками, сделанных из лотков, чтобы отводить дождевые воды. Данный тип предназначен, чтобы осушать участок, отводить ливневые стоки.

Дренаж разделяют на точечный и вертикальный тип. К вертикальному типу относят систему, включающую колодцы, скважины, как единое целое. Воды выкачивают из устройств с помощью одного или нескольких насосов. Вертикальный дренаж устраивают в редких случаях, потому что сложно обслуживать. К точечному типу дренажа относят систему, которая служит для сбора стоков из отдельных источников, к примеру, ее обустраивают там, где сливается вода из водостока, либо на участке во дворе в нижней точке.

Монтажные работы

Открытую систему легко организовать своими руками. Закрытую систему смонтировать сложнее, она требует знаний, навыков. Если соблюдать нюансы, то можно проложить систему самостоятельно. Для работы потребуются помощники, минимум три человека.

Как подготовить канавы

Канавы для ливневой системы выкапывают согласно размерам лотков, прибавляя до тридцати пяти сантиметров в глубину. Если выкапывать траншеи на поверхности земли, то канавы должны иметь высоту до метра, соблюдая скос стенок до тридцати градусов. Если дренажная система закрытая, то выполняют рытье канав в глубину свыше одного метра, в ширину свыше трех размеров окружности трубы. К необходимой глубине следует прибавить тридцать сантиметров для укладки слоя из щебенки с песком. Дренаж по периметру здания требует канав с глубиной свыше 1.2 метра, так чтобы система пролегала на глубине большей, чем уровень промерзания земли. Канавы проходят от дома на расстоянии от 1.2 м до 1.5 м, от отмостки на расстоянии 90 – 120 сантиметров.

Как устроена поверхностная дренажная система

Система на основе лотков устанавливается на подушку против пучения, которую изготавливают из песка в двадцать сантиметров, щебенки мелкой фракции в пятнадцать сантиметров. Каждый из слоев подушки следует обернуть геотканью. При укладке следует соблюдать наклон минимум два миллиметра на каждый метр. Точечные ливнеотводы оснащаются дождеприемниками с мусорными корзинами.

Особенности укладки дренажа поверхностного типа

Стенки канав устраивают высокими, можно скругленными, сверху кладут дерн. Это делается, чтобы дождевые стоки в большом количестве не попадали в канавы и не просачивались в почву. Следует укрепить борта, который находятся ниже, чем гумусовый слой, с помощью камней, оставляя просветы. Рекомендуют выкладывать стенки с помощью бетонных плит, имеющие отверстия, незакрытый раствор с нижними стыками. Плиты следует класть под девяносто градусов. Данную канаву не нужно засыпать щебнем. Воды по канаве, либо сквозь колодец по трубе утекает в пруд, либо овраг.

Как устроена дренажная система глубинного типа

Чтобы сделать дренаж закрытого типа, следует придерживаться определенных шагов. Выделяют такие этапы:

1. на дне рва прокладывают геоткестиль широкими лентами, чтобы завернуть щебень, узкими лентами, чтобы завернуть песок.

2.насыпать слой песка до пятнадцати сантиметров, утрамбовать, завернуть края геотекстиля.

3.уложить щебень размером песчинки от 16 до 32 миллиметров слоем до пятнадцати сантиметров, он должен быть равен сечению трубы. Выровнять доской, которая прибита к палке. Обсыпка трубы щебнем выполняется, чтобы грунтовые воды проходили фильтрацию первого уровня. Щебенка должна быть вымыта. Ее сгребают в кучу, чтобы под напором воды промыть в течение пятнадцати минут, далее расфасовывают по мешкам. Ее не нужно сушить, чтобы не запылить. Срок хранения у мешков не должен превышать неделю. Щебенку можно заменить гравием.

4.на щебенку кладут трубы. Сначала их нужно замерить, обрезать нужной длины, далее уложить начало берут у колодца коллекторного типа. На концах трубопрокатов ставят заглушки.

Внимание! Трубы прокладывают, соблюдая наклон минимум 2 максимум 10 миллиметров на каждый метр.

5.остатки промытого щебня насыпают высотой в одно сечение трубы, заворачивают в геотекстиль.

6.сверху насыпают двухсантиметровый слой крупной щебенки диаметром от 8 до 40 миллиметров.

7.производят засыпку землей.

Как построить колодец

Дренажный колодец представляет собой несложное техническое сооружение. Конструкция должна быть водонепроницаемой. От выпусков патрубков до дна колодца расстояние должно быть свыше двухсот пятидесяти миллиметров. Вокруг колодца в яму засыпают щебенку, слои трамбуют. Рекомендуют приобретать готовые колодезные конструкции. Их следует устанавливать в местах, где стыкуются трубы, и на всех вторых поворотах трубопровода.

Как смонтировать самостоятельно

Если нет возможности тратить много денег на монтаж, то можно справится своими силами. Важно, следовать инструкции, соблюдая технологию. Не нужно покупать для системы трубы разрекламированных марок. Можно приобрести трубопрокаты по приемлемой цене, не уступающим по качеству. В приоритете трубы из асбестоцемента, либо из пластика с перфорацией крупного размера.

Внимание! Монтаж системы дренажа может обойтись дороже, чем стоимость самого дома. Если выполнять работы своими руками, то можно сэкономить.

Как чистить дренажный трубопровод

Функциональность дренажной системы может снизиться, потому что со временем трубы заиливаются. Прочищать элементы дренажа нужно через смотровые или дренажные колодцы. Для этого подходят два способа:

-механический.

-гидродинамический.

Дрены следует прочищать в среднем через четыре года. Для очистки используют установки пневматического типа, оснащеные механизмом, с помощью которого проходят через дрены и измельчают отложения.

Гидродинамический метод считается более эффективным. Специальный насос подсоединяют к трубе, которая находится в колодце, включают компрессор, нагоняющий воду с воздухом для измельчения мусора и отложений. Данный способ из-за эффективности позволяет проводить очистку не чаще одного раза в десять – пятнадцать лет.

Дренажная система вокруг дома: устройство дренажа своими руками

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Если участок находится в зоне частого скопления влаги, то в обязательном порядке делается дренажная система вокруг дома. Устройство дренажа позволит осушить грунт по периметру. Постоянное воздействие воды на несущие конструкции приводит к и быстрому разрушению, так как скорость размножения микроорганизмов и грибков резко возрастает.

Подготовка траншеи для укладки трубопроводов

Содержание статьи

Дренажная система вокруг дома: устройство дренажа в двух вариантах исполнения

Каналы для отвода воды могут прокладываться двумя основными способами. При открытом варианте расположения нарушаются эстетические характеристики окружающего ландшафта. Поэтому в большинстве случаев прибегают к устройству глубинных систем, когда перфорированные трубопроводы зарываются в землю.

Трубопроводы предполагается прокладывать рядом с фундаментом

Статья по теме:

Дренаж на дачном участке. Самый простой способ отведения ливневых и талых вод, виды и нюансы монтажа в специальной публикации нашего онлайн-журнала.

Преимущества открытых сетей

Достоинства систем с открытыми каналами для осушения грунта следующие:

  • отвод является поверхностным, поэтому не требует проведения трудоемких работ;
  • при устройстве каналов не нужны дополнительные элементы, что позволяет избежать лишних расходов;
  • система эффективна при использовании на глинистых почвах.

Задекорированный камнями дренаж открытого типа

Полезная информация! Несмотря на положительные качества, открытые сети лучше всего подходят для дренажа вокруг участка. Рядом с жилыми строениями подобные системы устраивать не рекомендуется ввиду низких эстетических характеристик.

Достоинства глубинных сетей

Основной плюс закрытых сетей заключается в скрытой укладке элементов, то есть через какое-то время после завершения работ не остается никаких следов. Можно заниматься дизайном ландшафта без ограничений. Однако подобные системы плохо эффективны при наличии глинистого грунта, расположенного рядом с поверхностью.

Представлена классическая схема укладки трубопроводов

Возведение кольцевого дренажа вокруг дома своими руками: как сделать надежную систему

Когда устраивается дренажная система вокруг дома своими руками, от строения отступается несколько метров. Одновременно с ней могут вкапываться трубопроводы закрытой ливневой канализации, обеспечивающей отвод осадков с поверхности кровельного покрытия и дорожек.

Демонстрируется возведение кольцевой системы

Устройство глубинного дренажа вокруг дома своими руками

Процесс возведения закрытой сети отвода влаги является очень трудоемким, так как предполагает укладку трубопроводов в землю с последующим закапыванием. Для работ необходимо приобрести подходящие трубы с перфорацией и геотекстиль, позволяющий защитить поверхность элементов от заиливания.

Щебень должен находиться между трубой и геотканью

  • Определяется место для сливного колодца и расположение трубопроводов. Яму для стоков лучше вырыть в наиболее низкой части участка, чтобы сильно не углубляться в землю.
  • Осуществляется рытье траншей с уклоном 2 см в сторону колодца. Их дно засыпается песчаным слоем 10-15 см. Все неровности, допущенные при земляных работах, скрываются.
  • Поверх песка расстилается полотно геоткани. Его края должны выступать из траншеи, чтобы получилось сделать напуск. Раскрой материала производится острым ножом.
  • На геотекстиль насыпается слой щебня толщиной не менее 15 см. Он позволит расположить трубы на некотором расстоянии от полотна, обеспечив тем самым защиту от попадания грязи в перфорацию.
  • Трубы укладываются на насыпь из щебня и соединяются друг с другом. Если имеются повороты из развязки, то в этих местах обязательно делаются ревизионные колодцы.
  • Уложенные трубопроводы засыпаются щебнем, пока толщина слоя над элементами не составит минимум 15 см. Это необходимо для защиты от заиливания боковых и верхних отверстий в трубах.
  • Края геоткани перекрываются с небольшим напуском. Остальная часть траншеи засыпается обычным грунтом.

Края полотен геотекстиля должны выступать из траншеи

Обратите внимание! Если осуществляется устройство дренажа фундамента своими руками на глинистых почвах, то дополнительно можно установить точечные приспособления для сбора воды.

Работы по созданию открытого дренажа вокруг жилого строения

Открытые системы наиболее эффективны при отводе поверхностных вод, выпадающих в виде осадков. Они представляют собой канавы глубиной не более 50 см, располагающиеся по заданной траектории. Траншеи по периметру будут портить внешний вид участка, поэтому их декорирование просто необходимо.

Открытый дренаж используется для сбора осадков

В качестве материалов для оформления чаще всего выступают натуральные камни или хворост. Сначала на дно канав укладываются крупные булыжники, позволяющие сформировать каналы для прохождения воды. Затем укладываются камни средних размеров или ветки деревьев.

По этой схеме создается открытая дренажная система вокруг дома. Устройство дренажа такого типа считается достаточно экономным. В ходе работ не применяются дополнительные элементы вроде труб и специальных мембран. Правильный декор позволит удачно вписать сточные канавы в общий ландшафт участка.

Декоративные решетки выступают в качестве защитных и декоративных элементов

Цены на работы по дренажу вокруг дома под ключ: готовый вариант

Те застройщики, которые не хотят разбираться, как правильно сделать дренаж вокруг дома, могут нанять профессиональных рабочих. Многие фирмы предлагают широкий спектр услуг по созданию различных систем от проекта до воплощения в жизнь. В таблице приводятся расценки за полный перечень работ.

Подготавливается траншея для укладки трубопроводов

Таблица 1. Средняя стоимость работ по дренажу.

Глубина в сантиметрахСтоимость в рублях за метр
1002400
2003800
2504900

Ведется устройство линейного дренажа открытого типа

При дренажных работах могут быть предложены дополнительные услуги. Их придется оплачивать отдельно. Как правило, фирмами предлагаются работы, представленные в таблице.

Вокруг строения возводится пристенный дренаж

Таблица 2. Стоимость дополнительных услуг при дренажных работах.

Дополнительные мероприятияУточнение деталейЦена за погонный метр или за единицу
Укладка труб лив

Дренаж фундамента - компоненты, работа и дизайн

Фундаментная дренажная система - это внешняя дренажная система, устанавливаемая на внешней стороне фундаментной стены и у основания стены, покрытая слоем гравия, служащая для отвода излишков воды, просачивающейся в фундамент.

Компоненты и работа дренажа фундамента

Основным компонентом отвода фундамента является перфорированная труба, проложенная вокруг внешнего фундамента, которая улавливает лишнюю воду и отводит ее либо в ливневую канализацию, либо в водосборный бассейн, либо в отстойник на некотором расстоянии от здания.

Рис. 1. Секция дренажа фундамента.

Перфорация - это тысячи крошечных отверстий или щелей, которые позволяют избыточной воде попадать в трубу и отводиться от основания конструкции. Трубу обычно закрывают проницаемой сеткой «носком», которая помогает предотвратить попадание почвы в трубу. Затем он покрывается слоями гравия градуированных размеров и, наконец, засыпается почвой.

Гравий позволяет воде течь к дренажной трубе, не позволяя грязи и мусору забивать ее.Плакучая плитка (пористая труба) устанавливается таким образом, чтобы она отклонялась от конструкции и уносила воду в основную канализационную систему.

Расчет дренажа фундамента

При проектировании дренажной системы фундамента необходимо учитывать различные факторы для обеспечения эффективного отвода воды. Некоторые из факторов обсуждаются ниже:

1. Требование кода

Международный жилищный кодекс (IRC) в Разделе R405.1 требует, чтобы вокруг всех бетонных или каменных оснований были дренажные системы, удерживающие землю и огораживающие жилые или пригодные для использования пространства ниже уровня земли.Однако очень хорошо дренированные почвы являются исключением, и смеси, такие как песок и гравий, не требуют дренажа.

2. Дренажные плиты

В зонах, подверженных сильным дождям, дренажные доски используются для быстрого слива воды в водосток по периметру, устанавливая их на бетонную фундаментную стену. Это предотвращает накопление гидростатического давления у стены.

3. Сливной материал

Сливы по периметру должны быть выполнены из прочной дренажной плитки или перфорированной трубы.Хотя можно использовать гибкую гофрированную пластиковую трубу, необходимо соблюдать осторожность, чтобы предотвратить ее раздавливание во время засыпки.

4. Влажность

Содержание влаги в почве, уложенной рядом с фундаментом, оказывает большое влияние на отвод воды от основания, так как влажность зависит от типа уложенного грунта.

Рис. 2: Укладка перфорированной трубы отвода фундамента.

5. Деревья

По данным Министерства жилищного строительства и городского развития США, деревья следует сажать не ближе к основанию, чем их возможная высота.Это препятствует тому, чтобы корни деревьев заполняли водостоки по периметру, и не дает дереву всасывать всю воду из почвы, что может привести к оседанию.

6. Размещение дренажных труб

Сливные трубы должны располагаться рядом с основанием - лучшее место у основания. Хотя плитка не обязательно должна быть наклонной, следует избегать низких мест (которые могут быть заполнены илом).

Типы дренажа фундамента

1. Французский сток

В этом типе отвода фундамента используется перфорированная труба, проложенная рядом с конструкцией фундаментной стены. Уклон трубы отводится от конструкции. Обратная засыпка выполняется пористыми материалами, такими как гравий, для облегчения стекания стоячей воды с поверхности в дренажную трубу.

Рис. 3. Дренажная труба фундамента, покрытая материалом для укладки во избежание засорения.

Это высокоэффективная система отвода воды. Труба устанавливается по периметру стен фундамента на уровне основания. Эта труба собирает любую воду, которая могла бы просочиться через верхнюю часть фундамента в подвал, и отводит ее от стен фундамента.Дренаж засыпается гравием до поверхности почвы.

Преимущества дренажа фундамента

  1. Предотвращает скопление воды возле фундамента и, следовательно, снижает риск оседания. Застойная вода также может способствовать размножению комаров и загнивать растения.
  2. Эрозию почвы можно уменьшить, установив дренаж в фундамент.
  3. Правильный слив воды может помочь удалить токсичные и вредные организмы из стоячей воды.

Недостатки сливного отверстия фундамента

  1. Установка дренажной системы - дорогостоящее вложение. Это требует квалифицированного и профессионального труда.
  2. Недостаток перфорированной трубы заключается в ее регулярном засорении из-за накопления ила в трубе. Следовательно, уход за стоками из фундамента является беспокойным.
  3. Загрязнение водных объектов - Согласно исследованию, подземные дренажные системы могут переносить нитраты через дренажные трубы, направляя их непосредственно в водоемы, такие как ручьи, реки и озера.

Подробнее: Типы водопроводно-канализационных систем в зданиях

Как разработать эффективную дренажную систему для конструкции?

В сезон дождей опасность просачивания воды в сооружение возрастает с повышением уровня грунтовых вод.Эта вода поступает в виде просачивания или утечки и повреждает внутреннюю структуру из-за коррозии. Как правило, корродированные стальные стержни арматуры ответственны за обрушение конструкции, поскольку они не могут быть восстановлены после того, как они заржавели.

Иногда обслуживаемая часть конструкции должна быть расположена в зоне, которая находится в непосредственной близости от воды. Затем в таких случаях возникает необходимость спроектировать полностью водонепроницаемое сооружение, эффективно предотвращающее проникновение воды. При строительстве подводного сооружения должны быть предусмотрены меры, ограничивающие полное попадание воды в сооружение.

В этой статье основное внимание будет уделено обеспечению полной дренажной системы. Далее в центре внимания будет процесс строительства дренажного сооружения.

Как правило, дренажное устройство состоит из системы фильтров, системы трубопроводов, коллекторной камеры и установки для удаления.

Строительные методы для эффективного дренажа

Методы строительства, позволяющие избежать попадания просачивающейся воды в конструкцию, описаны ниже:

1.Фундаментные трапы

Когда уровень грунтовых вод поднимается до уровня фундамента или выше уровня фундамента, необходимо предусмотреть удаление воды в непосредственной близости от конструкции.

Когда глубина грунтовых вод ненамного превышает уровень фундамента, необходимо предусмотреть дренажные отверстия в фундаменте. Фундаментные стоки очень полезны для отвода воды с прилегающей области уровня основания.

1.1 Механизм

Фундаментный слив состоит из системы фильтров, которая с одной стороны прикреплена к перфорированным трубам.Функция фильтрующей системы в дренажном сооружении заключается в том, чтобы избежать эрозии просачивания из-за сильного потока воды из-под земли во время сильных дождей.

Подземные воды затем войдут в контакт с перфорированными трубами и будут направляться в сборную камеру, откуда они попадут в установку для утилизации.

Блок утилизации может представлять собой трубы с диаметром больше, чем у перфорированных труб. Эта установка для удаления отходов может работать по принципу самотечного потока, когда она соединяет их с ливневой канализацией или осушающим колодцем и т.Если гравитационный поток невозможен, необходимо установить внешнюю систему откачки.

Фундаментный слив у основания сооружения

2. Сливы для одеял

Когда вода просачивается через плиту цокольного этажа, необходимо предусмотреть дренажный дренаж. Сливы из одеял удаляют воду, сохраняя при этом непрерывность под плитой пола подвала. Следовательно, он снижает подъемную силу и увеличивает устойчивость конструкции.

2.1 Механизм

Механизм слива бланкета состоит из двух фильтрующих слоев. Самый внешний фильтрующий слой состоит из мелкозернистого материала, а самый внутренний фильтр - из крупнозернистого материала.

Эти фильтрующие слои будут противодействовать переменному гидравлическому давлению во время сильного притока воды в плиту цокольного этажа. Более того, самый внутренний слой будет направлять воду к сборной камере.

Как правило, сборная камера находится на нижней стороне плиты цокольного этажа.Из сборной камеры вода откачивается и сбрасывается в ливневую канализацию.

Дренажные водостоки очень полезны в случае каменной дамбы, а также под поверхностью тротуара. В случае каменных плотин они устанавливаются под полом плотины, чтобы уменьшить влияние напора фильтрационного давления.
В дорожных покрытиях они устанавливаются ниже основного слоя и очень эффективны для уменьшения восходящего капиллярного потока, который в противном случае может привести к образованию выбоин.

Сливное Одеяло в подпорной стенке Дренажное полотно в каменной дамбе

3.Сливы перехватчика

Сливные перехватчики предусмотрены на автомагистралях и взлетно-посадочных полосах. Конструкция перехватывающих водостоков должна быть параллельна плечу. Основное назначение таких водостоков - уменьшить движение воды ниже определенного уровня от основного слоя дорожного покрытия.

Дренажные системы Interceptor очень эффективны для поддержания сухости земляного полотна и грунта основания. Следовательно, он удовлетворяет требованиям критериев прочности и устойчивости. Они также эффективны в сдерживании поверхностного или подземного потока воды, пытающегося проникнуть в основание поверхности.Таким образом дренажи предотвращают возникновение избыточного давления поровой воды и снижают вероятность фильтрационной эрозии.

Система дренажа перехватчика

4. Сливные панели

В случае, если влага проникает в стены фундамента из-за движения подземного водного потока, то во время сильных дождей ситуация ухудшится, поскольку все больше и больше влаги начнет поступать в стену фундамента и, как следствие, снизит прочность фундамента.

Дренажные панели играют важную роль в гидроизоляции стен и, в конечном итоге, снижают давление воды в порах.Они доступны в двух формах: самая популярная - двухсторонняя сливная панель, а другая - односторонняя.

4.1 Двусторонняя сливная панель

Эта панель состоит из самого внутреннего слоя бетона, покрытого пластиковой мембраной, выступающей в качестве сердцевины панели. Далее пластиковая сердцевина включает нетканый геотекстильный наполнитель с обеих сторон. Кроме того, он включает в себя втулку для перфорированной трубы, через которую можно отводить стекаемую воду.Как правило, он используется для защиты от просачивания в фундаменты, подпорные стены, туннели, опоры мостов и т. Д.

Двусторонняя сливная панель

4.2 Односторонняя сливная панель

Используется для защиты от сточных вод в горизонтальном направлении, например, на крышах крыш, в многоуровневых садах, на плитах перекрытий, крышках свалок и т. Д.

Работает аналогично двухсторонней панели. Однако единственное отличие состоит в том, что прикреплен слой геотекстиля.

Изучение стратегического дренажа Большого Дублина Региональные правила дренажа - Том 2 Новые разработки

Руководство по работе с общественной канализацией

Руководство по работе с общественными канализационными коллекторами, пострадавшими от строительных работ Введение Компания Severn Trent Water Ltd требует, чтобы работы были выполнены для защиты общественной канализации и минимизации риска, связанного с тем, что нам придется использовать

Дополнительная информация

ЧАСТЬ 5: СЛИВ СТОЧНЫХ ВОД

Уполномоченный: Менеджер отдела городского водоснабжения Страница 1 из 15 ЧАСТЬ 5: СЛИВ СТОЧНЫХ ВОД 5.1 ВВЕДЕНИЕ В данном руководстве изложены основные принципы проектирования отвода сточных вод. Пока какое-то строительство

Дополнительная информация

РАЗДЕЛ 02400 - СИСТЕМА ДРЕНАЖНОГО СЛИВА

РАЗДЕЛ 02400 - СОДЕРЖАНИЕ СИСТЕМЫ ДРЕНАЖНОГО СЛИВА: Часть 1 - Общие ... 1 1.01 Включенные работы ... 1 1.02 Соответствующие требования ... 1 1.03 Справочные стандарты ... 1 1.04 Обеспечение качества ... 1 1.05 Измерение и

Дополнительная информация

Замена трубопровода с использованием релайнинга

Замена трубопровода с использованием замены футеровки Марк Хиткот, март 2006 г. Замена футеровки старых трубопроводных систем становится все более привлекательным вариантом для владельцев активов и операторов как эффективная альтернатива

. Дополнительная информация

Слив и очистка бака

Очистка сливов и резервуаров Наш постоянно растущий парк машин для очистки сливов, начиная от небольших фургонов и заканчивая высококлассными установками Jet-Vac, позволяет нам предоставить вам необходимое оборудование в нужное время.Услуги включают:

Дополнительная информация

Интегрированная система лестниц для люков

Применение: Этот инновационный продукт был разработан для обеспечения безопасного доступа и выхода из сборных бетонных колодцев и смотровых камер. Его также можно использовать в любом другом подземном бетоне

Дополнительная информация

РАЗДЕЛ IX ТРУБОПРОВОДЫ НАКЛАДКИ

РАЗДЕЛ IX - ТРУБОПРОВОДЫ С НАКЛАДКОЙ Февраль 2008 г. СОДЕРЖАНИЕ РАЗДЕЛ IX - ТРУБОПРОВОДЫ С НАКЛАДКОЙ 9.01.00 ОБЩИЕ ... 2 9.01.01 ОБЪЕМ ... 2 9.02.00 МАТЕРИАЛ ... 2 9.03.00 КОНСТРУКЦИЯ ... 2 9.03.01 ТРЕБОВАНИЯ ...

Дополнительная информация

ГЛАВА 11 ШТОРМОВЫЙ ДРЕНАЖ

ГЛАВА 11 ШТОРГОВЫЙ ДРЕНАЖ РАЗДЕЛ 11 ОБЩИЕ ПОЛОЖЕНИЯ 11.1 Объем. Положения этой главы регулируют материалы, проектирование, строительство и установку ливневой канализации. 11.2 Где требуется. Все крыши,

Дополнительная информация

Гильза SPR PE, армированная сталью

ИНЖЕНЕРНЫЕ РЕШЕНИЯ SPR PE Релайн футеровки, армированной сталью, сделано правильно Contech - ваш единственный поставщик услуг по восстановлению санитарных и ливневых коллекторов, водопропускных труб и мостов.Contech Engineered Solutions имеет

Дополнительная информация

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАНАЛИЗАЦИИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САНИТАРНО-КАНАЛИЗАЦИИ ОКТЯБРЬ 2003 ГОДА УРОЖАЙ - МОНОРОВИЯ ВОДОСНАБЖЕНИЕ, КАНАЛИЗАЦИЯ И ПОЖАРНАЯ ЗАЩИТА РАЗДЕЛ 1.00 1.10 Цель Цель данного документа - собрать спецификации и правила канализации,

Дополнительная информация

РАЗДЕЛ 4300 ШТОРМОВЫЙ ДРЕНАЖ

ОТДЕЛЕНИЕ 4300 ДРЕНАЖНАЯ ЧАСТЬ 4305 КАНАЛИЗАЦИЯ ЧАСТЬ 1 - ОБЩЕЕ 1.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
