Можно ли соединять провода и кабели скруткой: Как соединять провода правильно: 7 методик ПУЭ

Содержание

Почему запрещена скрутка проводов

Распространенный способ – скрутка желобком

Для начала ознакомьтесь с последовательностью действий, как сделать скрутку проводов своими руками. Изогните концы проволоки в виде маленьких крючков, сцепите их друг с другом, произведите обмотку одного провода вокруг другого.

Профессионалы говорят, что указанные виды скрутки проводов можно сделать более долговечными благодаря использованию следующих рекомендаций:

Скрученные контакты соединяют дополнительно с помощью пайки или сварки, в результате контакт приобретает максимальную надежность, его практически невозможно разорвать. Пайку предпочтительнее использовать, когда у обеих жил соединения большое сечение.

Клеммы WAGO в значительной степени облегчают присоединение, делая его эффективнее, они нужны, когда предстоит разобраться в вопросе, как скручивать медные провода с алюминиевыми. Вся процедура пройдет достаточно быстро, при этом «ваги» позволяют соединять жилы, имеющие разное сечение, контакт получится надежным и долговечным.

Если перед домашним мастером стоит задача соединить провода в электрической розетке или светильнике, воспользуйтесь клеммниками WAGO.

Благодаря зажимам СИЗ надежность соединения увеличивается в разы, оно становится максимально безопасным. У этих изделий низкая цена, поэтому они доступны в любом магазине электротоваров.

Скрученные между собой провода не следует сразу закрывать с помощью распаечной коробки. Лучше понаблюдать в течение нескольких часов, как электросеть работает, после этого рекомендуется проверить температуру в месте крепления. Если соединение сильно нагрелось, необходимо все сделать снова: скорее всего, контакты получились ненадежными.

Скрутка сама по себе не обладает водонепроницаемостью, поэтому лучше для соединения жил внутри стены взять коробку, если без нее, тогда обязательно провода скрутки потребуется заизолировать с помощью кембриков.

Вам осталось определить для себя, какой способ скрутки лучше, и рассмотреть методы изоляции узлов.

Общие правила коммутации электрокабеля в распредкоробках

Разумеется, все требования к энергообеспечению изложены в ПУЭ.

Это настольная книга электрика. Мало того, за нарушение «Правил устройства электроустановок» предусмотрены штрафы. Однако на практике, все эти строгости касаются лишь учреждений и организаций. В частных домовладениях, ответственность заканчивается вместе с проводом, выходящем из прибора учета (счетчика электроэнергии). Остальное — на совести домовладельца. Чтобы некорректное соединение не привело к пожару, или поражению электротоком, надо соблюдать несложные правила:

  • Соединение проводов в распределительной коробке производится при полном отключении электроэнергии. Даже если электрик в диэлектрических перчатках, и знаком с правилами безопасности, возможен случайный контакт фазного провода с конструктивными элементами здания или заземлением.
  • Тип соединения должен быть одинаковым для каждой линии в пределах одной коробки. Это обезопасит вашу линию от ослабления контакта под нагрузкой.
  • Не допускается физический контакт проводников, выполненных их разных материалов (медь с алюминием). При протекании электрического тока, возникает активная электрокоррозия. Металлы покрываются оксидной пленкой, которая ухудшает контакт. Как следствие — искрение, перегрев, и полное отгорание контактного соединения.Если такая необходимость возникает, необходимо залудить провода с помощью припоя. После скрутки соединение должно быть пропаяно не менее, чем на 50% длины. Остальная часть скрутки не будет корродировать, поскольку через нее не течет ток под нагрузкой.
  • Необходимо исключить возможность выхода оголенных проводников за пределы коробки. Даже если кабель полностью уложен в стене.
  • При соединении без контактных приспособлений, то есть с помощью пайки, скрутки или сварки, на оголенный проводник обязательно надевается изолирующий колпачок. Изолятор должен прочно фиксироваться, при его изготовлении используются негорючие материалы.
  • Концы проводов внутри коробки должны иметь как минимум 200% запас по длине соединительных концов. При обрыве или отгорании, будет возможность провести повторный монтаж, не прокладывая новый провод.

Кроме того, неопытные электрики часто ошибаются, и обламывают жилы при зачистке изоляции. Если провод заведен в коробку «в натяг», повторное соединение будет невозможным.

Соединение трех проводов разного сечения с помощью винтовых зажимов

Три провода разной толщины можно надежно соединить между собой с использованием специальных винтовых зажимов ЗВИ. Зажимы имеют очень удобную конструкцию и позволяют создавать контакт между кабелями, которые имеют различные сечения. Прочность соединения достигается за счет применения отдельных винтов для каждого зажима.

Выбирать зажимы ЗВИ нужно с учетом сечения проводов, которые будут соединяться, а также их токовой нагрузки. Для надежного контакта рекомендуется соединять три провода соседних сечений. Условно обозначим сечение подключаемых проводников как СПП, а допустимый длительный ток — как ДДТ. Ниже приведены параметры зажимов и проводов:

  • ЗВИ-3 – СПП 1 — 2,5; ДДТ – 3;
  • ЗВИ-5 — СПП 1,5 – 4; ДДТ – 5;
  • ЗВИ-10 – СПП 2,5 – 6; ДДТ — 10;
  • ЗВИ-15 – СПП 4 – 10; ДДТ — 15;
  • ЗВИ-20 – СПП 4 – 10; ДДТ — 20;
  • ЗВИ-30 — СПП 6 – 16; ДДТ — 30;
  • ЗВИ-60 – СПП 6 – 16; ДДТ — 60;
  • ЗВИ-80 — СПП 10 – 25; ДДТ — 80;
  • ЗВИ-100 — СПП 10 – 25; ДДТ — 100;
  • ЗВИ-150 — СПП 16 – 35; ДДТ — 150.

При правильном выборе винтового зажима можно создать действительно надежное соединение, которое будет обеспечивать бесперебойную работу электросети.

Подробная инструкция

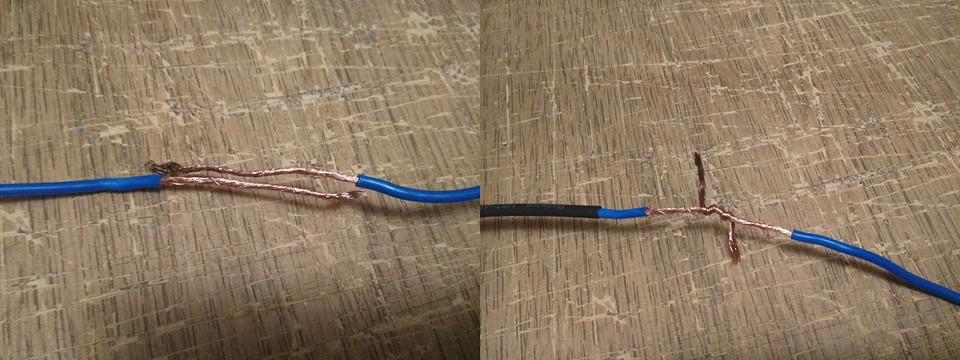

Сначала рассмотрим самый простой вариант, когда необходимо скрепить два одножильных проводника из одного и того же металла (к примеру, медь).

Технология выглядит следующим образом:

  1. Тщательно зачищаем обе жилы от изоляции примерно на 5 см. Для этого также можно использовать специальный инструмент для снятия изоляции.
  2. Оголенные жилы зачищаем до металлического блеска ножом или наждачной бумагой.
  3. Скрещиваем две жилы и скручиваем их по часовой стрелке между собой, так чтобы они обвили друг друга по спирали (смотрите схему ниже).
  4. Изолируем готовую скрутку с помощью изоленты. Также рекомендуется использовать термоусадочную трубку, которая надежно защищает оголенную область от внешней среды.

Как Вы видите, ничего сложного нет. Особенность заключается в том, что необходимо оголять жилы не меньше чем на 5 см и скручивать пассатижами, чтобы был неразрывный и надежный контакт.

Также хотелось бы дать пару советов по поводу более сложной ситуации, когда необходимо сделать скрутку одножильного и многожильного провода. В этом случае сначала повторяем пункт «1» и «2» из инструкции, предоставленной выше. Далее необходимо скрестить изделия и многожильный провод тщательно намотать на середину одножильного (на расстоянии 2,5 см от конца). Когда все витки будут накручены, свободный конец одножильного проводника необходимо загнуть пассатижами в сторону витков, как показано на фото ниже. После этого соединение изолируется и укладывается в распределительную коробку. Кстати, таким же образом можно сделать хорошую скрутку двух многожильных проводов.

Следует обратить Ваше внимание на то, что делать скрутку из алюминия и меди нельзя ни в коем случае. Первая и главная причина – между алюминием и медью образуется гальваническая пара, в результате химических реакций, при попадании влаги (она в любом случае будет), начинается электролиз и соединение разрушается

Сопротивление контакта возрастает до тех пор пока он не пропадет полностью, при этом он начинает греться и обгорать. При постоянном токе такое соединение особенно быстро разрушится

Первая и главная причина – между алюминием и медью образуется гальваническая пара, в результате химических реакций, при попадании влаги (она в любом случае будет), начинается электролиз и соединение разрушается. Сопротивление контакта возрастает до тех пор пока он не пропадет полностью, при этом он начинает греться и обгорать. При постоянном токе такое соединение особенно быстро разрушится.

Вторая причина – у меди и алюминия разный коэффициент теплового расширения, под нагрузкой, когда контакт нагреется – проводники будут расширяться «по разному», а после остывания скрутка ослабнет и сопротивление еще больше возрастёт – как снежный ком.

Третья причина – на поверхности алюминия всегда образуется оксидная защитная плёнка, из-за которой также повышается сопротивление контакта, поэтому для соединения алюминиевых проводов покрывают кварцевазелиновой пастой, а клеммники для них продаются уже наполненными этой пастой.

Вот такие схемы Вы можете использовать при скрутке проводов своими руками:

Также советуем Вам просмотреть наглядную видео инструкцию:

Интересное приспособление позволит Вам быстро осуществлять скрепление:

Виды скруток и соединений подобного типа

Одним из плюсов такого соединения как скрутка является возможность его улучшения с помощью пайки или же сварки. При пайке соединение становится крепким и способно выдерживать высокие токи, при сварке же используется специальное оборудование, оно позволяет придать прочность выполненному соединению. Пайка и сварка как медных проводов, так и алюминиевых — отличный способ улучшить его характеристики: снизить тепловую нагрузку за счет улучшения контакта в местах сваривания или пайки.

При проведении работ, скрутки можно разделить на несколько типов в зависимости от материалов, типа провода, типа скрутки

Крайне важно, чтобы площадь сечения каждого из проводников соответствовала друг другу, а так же подходила под используемую нагрузку

Проводники могут быть из следующих материалов:

  • алюминий;
  • медь.

Алюминиевое плетение менее устойчиво к дальнейшему раскручиванию, в то время когда медные проводники можно расплести и заново сплести несколько раз, например, для добавления третьего контакта. Алюминий выдерживает 1–2 раза нагрузки на скручивание-раскручивание, медь — 3–4 раза можно скрутить-раскрутить без каких-либо повреждений.

При этом проводники можно разделить на 2 типа:

  • с монолитной жилой;
  • многожильные.

При выполнении процесса скручивания стоит учитывать тип проводника, так как варианты для сплетения могут быть разными. В зависимости от типа провода следует применять тот или иной метод скручивания.

Шнур с монолитной жилой обычно задействуют при стационарном расположении проводки, тогда когда нет необходимости перемещать оборудования. Многожильные же проводники часто используются при «черновом» монтаже или там, где есть необходимость перемещать приборы.

Скрутка как медных проводов, так и алюминиевых проводов одинакова и приведена в таблицах по каждому типу шнура (многожильный/одножильный). Если же необходимо сделать плетение более двух проводников, например 3–4, то сначала выполняется первоначальное скручивание для двух концов (придание формы соединению) — 1–2 витка, после чего добавляется необходимое количество проводников и их скручивание по той или иной схеме.

Характеристики

Технические характеристики провода позволяют с успехом применять ВВГ и его разновидности (АВВГ, ВВГнг, ВВГп, и т.п.) при различных условиях укладки. ГОСТ 16442 устанавливает следующие характеристики:

  • Номинальное напряжение 0,66-1 кВ в соответствии с классом изоляции.
  • Температура эксплуатации от -50/+50 град. При укладке на улицу следует обеспечить защиту от УФ-излучения. При -15 град. монтаж требует подогрева.
  • Предельная температура, которую выдерживает проводка без потери функционала — 70 град. В режиме короткого замыкания (не более 4 сек) — 160 град.
  • Максимальный изгиб определяется типом жилы. Для сплошных он равен десятикратному диаметру, для многопроволочных используют коэффициент 7,5.
  • ВВГ поставляется в бухтах. Метраж зависит от сечения жил и может быть 450 м, 300 м и 200 м.
  • Средний ресурс изделия составляет 30 лет, а период гарантийного обслуживания 5 лет.

Секреты выбора

Обустраивая жилище, многие задаются вопросом, какой ВВГ провод лучше выбрать. Профессионалы советуют для стандартных устройств освещения использовать кабель сечением 1,5 кв.мм, для розеток 2,5 кв.мм.

При покупке обязательно обращайте внимание на подтеки — качественный товар имеет ровный срез, оболочка плотно прилегает к жилам

Немаловажно ориентироваться на зарекомендовавших себя изготовителей — «Энергокабель» (г. Электроугли), ООО «Рыбинсккабель» (г

Рыбинск), «МосКабельМет» (г. Москва).

Электроугли), ООО «Рыбинсккабель» (г. Рыбинск), «МосКабельМет» (г. Москва).

\

Скрутка

Сделать скрутку можно одним из трех способов:

  • простая скрутка;
  • бандажная;
  • скрутка желобком.

Первый способ чаще всего применяется в быту. Правильно выбранный инструмент, использование колпачков СИЗ позволяет получить хороший контакт.

Данным способом соединяются концы в распределительной коробке.

Бандажная скрутка применяется, чтобы делать соединения проводов большого диаметра. Чтобы обеспечить прочное соединение алюминиевых жил, используется скрутка желобком.

Если технология соединения в распределительной коробке выполняется точно, то контакт может служить долго и надежно.

Все перечисленные виды скрутки требуют определенного навыка в работе.

Указанными способами рекомендуется соединять провода сечением до 10 квадратов. В распределительной коробке бытовой цепи используются провода сечением 1,5 – 2,5 квадрата.

При сечении провода от 6 квадратов и выше колпачки СИЗ в распределительной коробке не применяются.

Чтобы укрепить бандажную скрутку,применяется пайка. Технологическими инструкциями не допускается простая скрутка алюминиевого и медного проводов.

Делать такие соединения можно после предварительного лужения меди.

Для соединения многожильных кабелей и проводов используются все перечисленные способы. Делать все операции в распределительной коробке нужно аккуратно. Особенно в том случае, когда в кабеле больше трех жил.

При выполнении таких работ рекомендуется применять колпачки для скрутки проводов. Перед началом необходимо зачистить концы провода наждачной бумагой.

Если требуется сделать дополнительный отвод на определенном участке линии, то все действия выполняются по стандартной и знакомой схеме.

Чтобы сделать надежную скрутку алюминиевых проводов, от электромонтера требуется теоретическая подготовка и практический навык.

Обладая достаточным опытом, он может быстро выполнить любое подключение. При этом место скрутки — нужно обязательно зачистить. Окись алюминия имеет изолирующие свойства.

Если контакт в месте скрутки греется, то вероятнее всего, что зачистка алюминиевого провода была сделана не качественно. Не секрет, что делать все операции нужно правильно.

Этот закон строго действует в электротехнике. Инструмент у монтера должен быть хорошим и экзамен по правилам эксплуатации электрических установок — он обязан сдавать в определенные сроки.

Чтобы скрутка была надежной

Для обеспечения максимального контакта между проводниками, нужно обеспечить их плотное и сильное соприкосновение друг с другом. Пружина, которая встроена в зажим, усиливает этот эффект. Однако следует учесть, что металлическая пружина имеет свой порог усталости, и с течением времени давление будет ослабевать, а контакт постепенно начнет теряться. Также оголенные поверхности проводников постоянно контактируют с воздухом, за счет чего на них неизбежно ложится оксидная пленка и ржавчина. Эти факторы с нарастающей интенсивностью будут понижать проводимость. Поэтому, для большей надежности и долговечности соединения, использование СИЗ следует совмещать с другими способами изоляции, обратное запрещено ПУЭ.

Преимущества

  • просто монтируются, экономят много времени;
  • не требуют наличия дополнительных инструментов и навыков;
  • прочный колпачок одновременно изолирует и защищает соединенные провода;
  • не требует большого количества дополнительных материалов;
  • в результате получается практичное и удобное соединение, при необходимости колпачок можно скрутить и разъединить провода, либо переделать соединение;
  • качественные СИЗ выдерживают температуры от –40 до +105 градусов по Цельсию.

Недостатки

  • нужно следить, чтобы размер зажима соответствовал сечению кабеля;
  • не рекомендуется использовать для монтажа уличной линии;
  • разрешено соединять только медные электропровод, колпачки для алюминиевых кабелей должны быть с антиоксидной пастой;
  • не рекомендуется использовать СИЗ соединение в чистом виде.

Изоляция соединения

Важным требованием в процедуре соединения является их изоляция во избежание несчастных случаев. К изоляционным материалам следует отнести:

  • полихлорвиниловые трубки;
  • изоляционную ленту;
  • термоусадочные трубки;
  • специальные колпачки изоляторы скрутки.

Способы изоляции проводов

Способы изоляции проводов напрямую зависят от материала, который применяется. Они подразделяются на такие методы, как насаживание, наматывание и прогревание. В первом случае насаживают материал на скручиваемый сегмент. Во втором — выполняются простое наматывание с помощью изоляционной ленты. В третьем — изоляция термоусадочной трубкой предусматривает ее насаживание на токоведущую часть с последующим ее прогреванием.

На вопрос новичков «можно ли изолировать провода изолентой?» следует ответить однозначно положительно. Это один из самых распространенных методов. Основное требование – соблюдение срока годности материала и отсутствие видимых повреждений.

Несмотря на то, что с первого взгляда процедура скручивания электропроводящих жил кажется несложной, обязательно требуется ответственный подход к делу.

Неразъёмные опрессовки

Для скрутки многожильных проводов используют специальные неразъемные соединения опрессовкой. Применять этот способ соединения следует для одинаковых металлов, т. к. из-за разницы сопротивлений в каждой опрессовке контакт, например, меди с алюминием, приведет к нагреву. Если скрутка из медных проводов, такой должна быть и соединительная трубка, диаметр которой примерно соответствует толщине соединяемых жил. Предварительное скручивание проводов не является обязательным.

Вставленные в трубку кабели обжимаются пресс-клещами с двух сторон. На получившийся стык наносится изолирующий материал в три слоя минимум. Как альтернативу изоленте можно применять готовые опрессовки с изолирующим колпачком. Обжимается такая трубка сразу с полиэтиленовым колпачком, который мягко деформируется и надежно изолирует стык.

С чего начинается проводка?

Продумывается маршрут ее укладки, который поможет провести ремонтные работы, если где-то перегорит провод, без разбития стен или слома декораций комнаты.

Для этого можно использовать патрубки или конструкции для проводки, хотя в большинстве случаев выбивается небольшая площадь стены и туда прокладывается проводка – потом она покрывается замазкой или даже цементом. В принципе это самый простой способ и он часто используется.

Но, важнее всего, схема монтажа электропроводки, поскольку она поможет в процессе укладки и надежной эксплуатации после ее завершения. За счет нее будет обеспечена правильная нагрузка на сеть и сформированы места расположения розеток, электрических коробок, выключателей.

Если у вас есть знания в этой области, тогда – это простое дело, которое не займет много времени. Но в случае их отсутствия даже с учетом объяснения, как это делается желательно обратится к специалистам и на основе этой информации контролировать их работу.

В противном случае могут возникнуть неожиданные неприятности – удар током, замыкание и перегорание проводов, порча домашних приборов.

На самом деле монтаж электропроводки своими руками не простая затея, и как вы поняли, мы не рекомендуем это делать без соответствующих навыков. Дело в том, что если не знаешь, как это делается, лучше обезопасить себя и близких с помощью обращения к специалистам.

Это касается не только организации проводки, но и простого ремонта, если вдруг погас свет, а видимой причины не нашлось, либо вы увидели возгорание, почувствовали запах горелого. Любые действия без знаний об электричестве могут нанести существенный вред.

Разновидности скруток

Разновидности скруток

Правильно сделав скрутку проводов, можно получить надежный и плотный участок. Мастера прибегают к различным видам соединения – безопасным и прочным:

  • Бандаж – к двум отрезкам прикладывается дополнительный и оплетает вокруг них. Так создается дополнительное усиление участка.
  • Желобок – при параллельной технике одна жила остается неподвижной, а вторая обвивается вокруг нее. Этот вид подразумевает проделывание одним кабелем 3-4 витка вокруг второго. Затем первый прокладывает плотно параллельно второму и снова делается 3-4 витка;
  • параллельное соединение. Два проводника со снятой на одинаковом уровне изоляцией укладываются рядом. Кончики плотно перекрещиваются и закручиваются в любую сторону.

Виды скруток

Надежная и плотная скрутка уберегает от непредвиденных аварийных ситуаций

Важно выполнить ее максимально правильно. Даже малейшие нарушения техники безопасности способны стать поводом для возгорания

По этой причине правила устройства электрооборудования не предусматривают законного применения данного способа. Несмотря на запрет, он актуален как на производствах, так и в быту. Существующие виды скруток проводов можно использовать временно, когда по какой-то причине невозможно быстрое соединение более безопасными методами.

Известны простые способы, с помощью которых реально безопасно и прочно произвести соединение. Они не представляют сложности даже для новичка. При выполнении допускается использование как двух проводов, так и нескольких. Обычно используют следующие известные виды скруток:

  • бандаж;
  • желобок;
  • простой метод ответвления.

Виды скруток проводов

Вышеуказанные скрутки электрических проводов являются вполне надежными электрическими соединениями. Но для реализации требуются определенные навыки с работой ручного инструмента. Обучиться самостоятельно доступно каждому человеку, который практикует ремонт электропроводов.

Бандаж – один из способов скрутки проводов, часто применяемых в быту. Для него характерно применение дополнительного отрезка, который накладывается на соединяемые токопроводящие жилы. Это неплохой метод для последовательного, параллельного и ответвленного соединения.

Многожильные

Новички иногда задаются вопросом: «как соединить одножильный и многожильный медный провод?». В действительности главным требованием является плотное и надежное прилегание площади поперечного сечения жил друг к другу. Зная, сколько проводов можно скручивать в одну скрутку, можно быстро выполнить поставленную задачу. Количество электрических жил зависит от их поперечного сечения. Чем оно больше, тем меньше проводов допускается к процессу скручивания. И наоборот: чем меньше поперечное сечение токопроводящих жил, тем большее количество проводов можно скручивать.

Соединение многожильных проводов скруткой методом «желобок» не представляет сложности. Это более простой способ при выполнении работы, чем «бандаж». В данном соединении необязательно использование дополнительного отрезка проводки. Полноценное соединение проводов скруткой в этом случае осуществляется непосредственно самими проводами. Они укладываются параллельно, последовательно либо ответвлением.

Перед тем, как скрутить три провода вместе, необходимо освободить концы жил от изоляции и при помощи ручного инструмента произвести скручивание. Допустимо применение методов «желобка» и «бандажа», а так же простого ответвления. Максимальное количество проводов в скрутке с использованием последнего способа зависит от диаметра токопроводящей жилы. Даже при самом малом диаметре жил их количество не должно быть более шести. Начинающие электрики задаются вопросом: «как сделать скрутку из 4 проводов?». Наиболее оптимально произвести данное действие методом «желобка» либо «простого ответвления».

Нюансы

Соединение проводников из разных материалов

Самым основным является то, что скрутку ЗАПРЕЩЕНО выполнять с проводниками из разных материалов. ЗАПРЕЩЕНО сплетать провода из меди и алюминия. Обусловлено это тем, что при контакте меди и алюминия возникает гальваническая пара, которая разрушает созданное соединение. Чем выше, проходящий ток через сплетение, тем быстрее произойдет его разрушение. Грозит такой контакт проводов следующими последствиями:

  • нагревом, искрением и последующим возгоранием;
  • ухудшение качества контакта такой «сплетки»;
  • уменьшение площади соприкосновения;
  • сильному нагреву проводов в месте сплетения;
  • быстрому окислению;
  • при временной и мощной нагрузке возникают циклы «нагрев-охлаждение», что чревато сильным
  • ухудшением качества соединения.

Появление окисной пленки

Пленка появляется в результате взаимодействия кислородной среды воздуха и проводника. Металлические проводники, используемые при создании соединений, как правило, сделаны из алюминия или меди и достаточно сильно страдают от окисной пленки при отсутствии изоляции соединения. Более дорогие материалы, редко используемые в электрических схемах, такие как золото и платина лишены этого недостатка, но их стоимость крайне высока. Окисная пленка на проводах грозит следующими последствиями:

  • ухудшение качества контакта скрутки;
  • усиление процесса нагрева при прохождении тока.

Бороться с данным недостатком достаточно просто — необходимо провести качественную изоляцию скрутки.

Возникновение переходного контактного сопротивления

Данное сопротивление появляется в результате плохого контакта проводов между собой, из-за чего в месте перехода тока из одной детали в другую сильно возрастает температура. Переходное контактное сопротивление служит катализатором быстрого разрушения сплетения проводов, особенно при отсутствии изоляции.  Для минимизации переходного контактного сопротивления следует делать максимально плотный контакт между двумя проводниками.

Монтаж

На практике применяется два метода скрутки проводов с помощью колпачков СИЗ. Первый способ: без предварительной скрутки. Второй способ: с предварительной скруткой.

Монтаж с предварительной скруткой

Нередко на практике электрики устанавливают СИЗ на заранее подготовленную скрутку голых проводов. Для этого нужно взять зачищенные жилы и плотно прижать их друг к другу. Связку следует зафиксировать с помощью пассатижей, отступив пару миллиметров от оголенных жил. При этом нужно начать закручивать прижатые друг к другу оголенные концы электропроводов по часовой стрелке. Для закручивания лучше всего использовать еще одни пассатижи. Небольшое сечение можно скрутить рукой, но если жилы толстые или их много, то используйте инструмент. По окончании скручивания откусите остаток оголенного провода под острым углом.

 Монтаж без скрутки

СИЗы устанавливаются на электрические провода и без скрутки (более популярная практика). Для этого нужно расположить оголенные провода параллельно, чтобы концы смотрели в одном направлении, вставить концы в СИЗ и начать накручивание колпачка вручную (по часовой стрелке). Ручное вкручивание нужно производить до тех пор, пока не щелкнет пружина. Щелчок пружины будет обозначать, что скрутка в пределах колпачка произведена. Далее, если длина оголенного провода у вас не выходит за пределы зажима, то на этом работа окончена.

Некоторые электрики рекомендуют оголять более длинный участок кабеля для того, чтобы сделать скрутку длиннее и надежнее. В таком случае она будет выходить за пределы колпачка, а после пружинного щелчка нужно будет докручивать соединение с помощью пассатижей или шуруповерта до тех пор, пока не скрутится вся связка проводов до самого изоляционного покрытия. После этого оголенный участок нужно заизолировать. Лучше всего это сделать с помощью термоусадочной трубки и изоленты.

Также важно, чтобы передача тока проводниками происходила через соединение, а не через пружину зажима. Так как пружина не предрасположена к таким нагрузкам, она очень быстро перегреется и выйдет из строя

Нельзя соединять кабели из разных металлов

Также нужно знать, что нельзя скреплять скруткой комбинацию из медных и алюминиевых кабелей. Так как В таких случаях используют специальные приспособления (колодки) с встроенными металлическими переходниками.

Подбирайте подходящий размер СИЗ

Если вы выберете правильный размер колпачков, который будет подходить суммарному сечению проводов, то скрутка прослужит долго, будет минимизирован риск перегревов.

Почему запрещена скрутка проводов, и когда её можно делать

Почему запрещена скрутка проводов?

Содержание статьи

Если соблюдать всё то, что написано в ПУЭ, то согласно пункту 2.1.21 обычная скрутка проводов строго настрого запрещена. Соединение проводников осуществляется одним из следующих способов, а именно: сваркой, пайкой, опрессовкой или болтовым соединением.

Однако раньше, да и сейчас, можно встретить скрутку проводов. Причём скручиваются провода из «разношёрстных» металлов, меди и алюминия. Всё это приводит к их окислению и отгоранию в дальнейшем.

В чем кроется угроза скрутки проводов

Скрутка электрических проводников не даёт надежного и желаемого контакта. Сопротивление такого соединения высокое, и чем выше ток будет проходить через скрутку, тем больше она будет греться.

Однако происходит это не только по причине ненадлежащего контакта в местах скруток проводов. Поскольку металлы проводников не имеют достаточной связи, и между ними находится воздух, все это ведёт к образованию окислов.

При постоянном нагревании скрутка начнёт ослабляться, что приведёт к еще большему увеличению её сопротивления. В результате будут потери напряжения в данном месте, а также возможно частичное или полное отгорание проводов.

Именно по этой причине, и чтобы защитить скрутку от окислов, соединяемые провода рекомендуется пропаять. Допускается лишь временная скрутка проводов, и то, только в том случае, когда по ним не будут протекать большие токи.

Почему пайка и сварка лучше скруток

В данном случае соединение проводников формируется межатомными связями. В результате этого металлы не окисляются, а соединение не нагревается в процессе эксплуатации.

Тем не менее, не рекомендуется спаивать вместе алюминиевые и медные проводники. Для соединения проводов из меди и алюминия рекомендуется использовать клеммники WAGO или другие, аналогичные им.

Бывает также соединение проводов методом опрессовки. Для этих целей используются специальные гильзы, которые надежно обжимают проводники друг с другом. Прочность такого соединения на разрыв несколько меньше, чем при пайке проводов, зато проводимость тока оказывается почти стопроцентной.

Вполне неплохое соединение проводов можно обеспечить и при помощи болтов, шайб и гаек. Причём провода могут быть разного сечения и материалов изготовления, например, из меди и алюминия.

Чтобы соединить провода болтом, нужно накрутить их, подложив шайбы, а затем хорошо затянуть, используя гайку. Болтовое соединение проводников в электрике имеет лишь один существенный недостаток, это довольно большие размеры.

Из всего вышесказанного можно сделать такой вывод. Скрутка проводов может использоваться только как временное решение. Для надежного и долговечного соединения лучше всего использовать скрутку совместно с пайкой проводников.

Оценить статью и поделиться ссылкой:

Как соединить сип и кабель?

Подписка на рассылку

СИП – это самонесущий провод с ПЭ изоляцией, используемый для передачи энергии в осветительных и воздушных сетях, имеющих напряжение до 35 кВ. Изделие состоит из фазных изолированных проводов, которые навивают на нейтральную несущую жилу. Изоляционный слой сделан из полиэтилена, а проводка с использованием алюминия.

Соединение с медной проводкой

Соединение СИП с медным кабелем напрямую невозможно, так как алюминиевое изделие имеет повышенную окисляемость, связанную с образованием плёнки, обладающей повышенным сопротивлением. Медная проводка не столь сильно подвержена данному воздействию, а возникающая плёнка характеризуется пониженным сопротивлением. Прямое соединение через окисную плёнку снижает проводимость тока и значительно влияет на качество проводки.

Таким образом, соединение провода СИП с кабелем из меди требует применения клеммных соединителей в условиях помещения и зажимов с защитной пастой в открытой атмосфере, также могут задействоваться изолированные соединения. Зажимы бывают двух типов: анкерные клиновые; ответвляющие. Первая разновидность используется при концевом креплении ответвлённой от магистрали проводки с абонентом. Второй тип позволяет соединять магистральные самонесущие провода с изолированными кабелями в ответвлённых линиях. Если изделие, соединяемое с самонесущей проводкой, имеет секторы или круглые жилы, потребуется использовать арматуру – гильзы.

Соединение СИП с медным кабелем посредством гильз предполагает округление секторной жилы. Арматура представляет собой трубку из алюминия, внутри обработанную контактной смазкой. Обжатие будет выполняться с задействованием пресса, оборудованного шестигранной матрицей, ориентироваться надо на зоны обжатия, нанесённые на гильзы.

Изоляция будет восстанавливаться термоусаживаемыми трубками, имеющими герметизирующий подслой. Потребуется обязательно выполнить дополнительную защиту соединения, для чего подходит кабельная термоусаживаемая перчатка. Есть два варианта такого изделия: E2R –две жилы; E4R – четыре жилы. Перчатка защищается от ультрафиолетового излучения и имеет герметизирующий внутренний слой. Соединение провода СИП с кабелем должно выполнять тщательно с защитой центрального проводного элемента и мест разъединения изоляции.

Использование термоусаживаемых муфт

Можно выполнять соединение, используя муфты (Рис. 1). Переходные приспособления подходят для работы с кабелями, имеющими пластмассовую изоляцию, они могут использоваться на фасадах зданий и воздушных линиях. Изделия имеют следующую комплектацию:

  • изоляционные термоусаживаемые трубки;
  • изоляционная перчатка;
  • бронированная система заземления;
  • болтовые соединители.

Соединение при помощи переходных муфт (Рис. 2) выполняется по определённой системе. Предусмотрено восстановление полиэтиленового полупроводящего изоляционного слоя, для чего используется, выравнивающая электрическое напряжение трубка. Восстановление кабельного экрана осуществляется проводом-перемычкой и лентой, после чего наносится термический плавкий клей, обеспечивающий герметичность муфты.

Соединение при помощи переходных муфт. имеющих гильзы или болтовые соединители выполняется по-разному, определяющим фактором является материал изоляции кабельных жил. Однако принцип установки на провод одинаков, предполагается термоусаживание трубки, обеспечиваемое сшитым полиолефином. Имея дело с пластмассовыми изделиями, жилы будут скрепиться, болтовыми соединениями. Соединение провода СИП с кабелем выполняется в соответствии с установленными правилами, выполнение которых обязательно.

Последовательность монтажа

При затяжке срывной гайки должно оказываться такое усилие, чтобы зубцы зажима:

  • не повредили основную жилу СИП
  • прокололи, но не порезали изоляцию
  • сохранили несущую способность жилы на уровне 80% от первоначальной

Изделия Ensto благодаря пирамидальной форме зубцов и их расположению в шахматном порядке лучше многих других справляются с этим.

Можно посмотреть испытания СИП на разрыв, после того как его жилы прокололи зажимами разных марок.

В конце подключенный отпаечный СИП загибается к основному и подтягивается к нему стяжкой. Делается это для того, чтобы при ветре контакт не подвергался механическим воздействиям и не обломился в дальнейшем.

Соединение СИП между собой

Этот тип соединения СИП используется в том случае, когда необходимо состыковать две части кабеля друг с другом или сделать отвод от основной линии энергообеспечения к другим строениям на участке, а также для создания ответвления от линии электропередач на опорном столбе. Для стыковки двух частей кабеля СИП используют специальные соединительные гильзы MJPT, а для создания ответвлений прокалывающие зажимы. Рассмотрим оба типа соединения СИП отдельно друг от друга.

  1. Соединительные гильзы MJPT. Этот вид гильз используется для стыкового соединения жил самонесущих изолированных проводов. Технология монтажа таких элементов достаточно проста, но требует применения специального ручного пресса с шестигранной матрицей. Для соединения жил СИП, токоведущих и самонесущих, необходимо ввести концы проводов в эту гильзу с разных сторон и произвести многократную опрессовку конструкции. В результате получится прочное герметичное соединение, способное выдерживать большие механические нагрузки. Гильза MJPT представляет собой секционную алюминиевую трубку, заключенную в герметичный полимерный корпус с торцевыми гидроизоляционными кольцами. Такая конструкция позволяет надежно защитить соединение от проникновения атмосферной влаги и пыли.
  2. Прокалывающие зажимы. Для соединения жил и создания ответвлений от магистральной линии на несущем столбе используются те же прокалывающие зажимы, что и для соединения медных и алюминиевых проводников, так как они не создают гальванической пары между разнородными металлами и контакт не подвергается разрушению. Монтаж прокалывающих зажимов на магистральную линию достаточно прост и выполнять его можно без отключения энергоснабжения, но с соблюдением всех правил техники безопасности. На первом этапе жилы магистрали разделяются специальными пластиковыми разделительными клиньями и на них устанавливаются и затягиваются зажимы. Далее концы ответвлений также зажимаются в соответствующем гнезде зажима и на них одеваются защитные колпачки. Линия ответвления должна быть закреплена на столбе анкерными удерживающими устройствами.

Как соединить провода СИП меж собой

Далее мы рассмотрим, в каких ситуациях и как непосредственно нужно делать соединение самонесущего изолированного провода с другими проводниками.Соединение полосы со щитом учета делается цельным проводником, который в щите подключается непосредственно к вводному автомату. Установка в этом случае можно выполнить так же, как было описано выше, применив прокалывающий или плашечный зажим.Временами можно узреть, как соединение самонесущего изолированного провода с медным кабелем делают гильзой, требующей последующей опрессовки.Например СИП четыре в отличие от других типов самонесущих проводов категорически запрещено соединять меж собой в просветах. Делается это только на какой-либо опоре, когда на жилы не оказывается усилия тяжения.

Рис. 23. Зажимы типа РА, РА S имеют подвижной клин, поэтому монтажный инструмент не требуется. Клин изготовлен из погод о — и ультрафиолетостойкого полимера.

Также может быть обозначено, каким способом соединить провода. Обычно, требование состоит в том, чтобы проводник от ВЛ до щита учета был видимым и цельным.

25. Технические данные анкерных зажимов для самонесущей системы изолированных проводов для крепления изолированных проводов абонентовНаибольшая дли-тельно допустимая нагрузка, кгс/мм 2

Все другое только через гильзы. Для опрессовки соединителей всех размеров употребляются только две матрицы.22. Технические данные герметичных изолированных гильз MJPB

Если для скрепления полосы и щита учета избран медный кабель, необходимо натянуть железной трос, на котором следует закрепить кабель, так как он не рассчитан на нагрузку тяжения.Соединить СИП и медный кабель в таком варианте может потребоваться, если на участке находится несколько строений и разводка питания по ним выполнена СИПом. Для подвеса магистральной полосы самонесущей системы СИП с 4-мя несущими жилами предусмотрены промежуточные зажимы типа Р S . Они также могут быть использованы для СИП с изолированной или голый несущей нейтралью (рис.29).

Как выбрать правильно

Существует достаточно большое разнообразие проколов для кабеля СИП. Большинство из них отличаются друг от друга диметром укладываемых в них проводов. Поэтому производители предлагают и малогабаритные зажимы с диаметром соединяемых кабелей от 6 до 95 мм², и стандартные – 35-150 мм².

Необходимо отметить, что зажимы для проводов марки СИП относятся к категории электромонтажная арматура, в которую входит достаточно большой перечень различных устройств. Здесь и натяжитель СИП, и ответвительные проколы, плашечные, различные скобы, крюки (это крепление) и так далее. Все эти элементы предназначены для правильного монтажа самонесущего изолированного провода воздушным способом.

Как соединить СИП с сипом. Ввод в дом проводом СИП

Возможно кому-то не известна аббревиатура СИП расшифровывается, как — самонесущий изолированный провод. Его придумали на замену обычным алюминиевым проводам, которые иногда тырят сборщики металлолома. По сути это обычный витой алюминиевый провод, но теперь он в находится в изоляции, которую необходимо удалять и поэтому СИП кабеля стали не интересны сборщикам металла.

Для осуществления ввода в дом проводом СИП мы приобрели в магазине следующие элементы арматуры для СИП и остальные элементы коммутации:

  1. Провод СИП 2х16 длинной — 12 метров;
  2. Анкерный зажим для СИП кабеля 4х16 — 2 штуки;
  3. Зажимы прокалывающие ответвительные — 2 штуки;
  4. Оцинкованный уголок с отверстиями — 1 штука;
  5. Герметичная коробка с DIN рейкой — 1 штука;
  6. ПВХ гофра с креплениями — 20 метров;
  7. Двужильный медный кабель АВВГ 2х10 — 15 метров.
  8. Автоматический выключатель EKF ВА47-73 — 2 штуки.

С нашей стороны: на фронтоне дома был установлен уголок при помощи болтового соединения, к которому был закреплен анкерный клиновой зажим для СИП.

Монтаж СИП на фронтоне дома

Анкерный зажим СИП

Так как кабель СИП имеет полиэтиленовую изоляцию, согласно ПУЭ, его нельзя заводить в дом!

7.4.36. В пожароопасных зонах любого класса кабели и провода должны иметь покров и оболочку из материалов, не распространяющих горение. Применение кабелей с горючей полиэтиленовой изоляцией не допускается.

Исходя из вышесказанного, чтобы осуществить дальнейшее подключение электричества в дом был использован алюминиевый кабель АВГ сечением 10 мм2, который был предварительно затянут в гофру ПВХ.

Для соединения провода СИП и кабеля АВВГ можно было использовать соединители типа орех. Но так как кабель будет проходить через дом, для его защиты был установлен автоматический выключатель который и осуществил соединение между этими проводниками.

Яйца для соединения кабеля. Соединитель проводов: орешки для начинающего электрика

Несложно представить ситуации, при которых требуется подключить новое электрооборудование к существующим электрическим сетям. Залезать в магистральные линии вам никто не позволит, а вот решить проблему соединения алюминиевых и медных проводов внутри своего жилища и выбрать соединители вы можете самостоятельно.

Почти все граждане где-то слышали или читали, что соединять простой скруткой провода разного сечения и из разных материалов не рекомендуется. Но руки домашнего мастера (особенно на даче) так и тянутся по-быстрому скрутить старую электропроводку с новым выходом к очередному бытовому устройству. Каковы последствия?

  1. Площадь контакта проводников даже при самой плотной скрутке относительно невелика. Как следствие, возникает высокое контактное переходное сопротивление, которое может вызвать нагревание группы.
  2. В случае подводки алюминий-медь этот эффект может стать критическим. Дело в том, что электрохимических характеристики металлов сильно отличаются. Быстрое образование на алюминиевой жиле окисной пленки (во влажных условиях еще более интенсивное) дает дополнительное сопротивление токоотводу в зоне контакта.
  3. Дополнительный вклад окислительных процессов на меди за короткий период увеличивает контактное переходное сопротивление до пиковых значений, при которых нагрев проводящего соединения медного и алюминиевого проводов может привести к искрению, плавлению, проще говоря, к локальному возгоранию.

Как говорят в Одессе «оно вам надо». Купите соединитель проводов и живите спокойно.

Рассматривать все случаи, когда такое подключение жизненно необходимо мы не будем. Просто запомните, что если у вас из стенки торчат алюминиевые выходы, в купленном за городом старом доме проводка из того же материала или возникла нужда подключиться к магистральной линии, покупайте правильный переходник.

Обратите внимание

Надежный электрический контакт в самозажимных или винтовых клеммниках, чтобы соединить алюминиевый и медный провод, должен обеспечиваться либо пластиной из нейтрального материала, либо специальной пастой, сертифицированной именно для этого случая. Смотрите маркировку, читайте инструкцию.

Орешки для соединения проводов. Техническая мысль торжествует. Скорлупа из карболитового пластика (защита) плюс ядро в виде контактных зажимных пластин. Наименование ответвительные сжимы в наибольшей степени применимо к этим устройствам.

Схема простая:  магистраль (алюминий)  со снятой фрагментарно изоляцией помещается в канал сжимающих пластин электрического орешка для соединения проводов, а медные жилы зажимаются в те же плашки без прямого контакта с внешним каналом. По верхней калибровке сечений (120-150 кв.

мм) такой соединитель проводов, очевидно, рассчитан на профессионалов, но нижние градации (1,5 – 4 кв. мм) вполне применимы для домашних умельцев.

Прокалывающие зажимы (ПЗ). Предназначены для подключения к СИП (самонесущий изолированный провод) магистральных высоковольтных линий. Ответвления такого типа выполняют профессионалы, для особо рукодельных граждан сообщаем: ответвление с помощью ПЗ подключается без нарушения изоляции путем сжатия латунных контактов к несущему проводнику. Затягиваем гайку и обеспечиваем контактный выход.

СИП алюминий или медь. Конструкция и состав

Конструктивно СИП состоит из алюминиевых жил, скрученных друг с другом и защищенных прочным слоем полиэтилена. Проводники являются светостабилизирующими, поэтому при попадании ультрафиолетовых лучей их технико-эксплуатационные характеристики не изменяются.

Оболочка отдельных проводников в СИП имеет черный цвет. В состав кабеля входит несущий элемент, связанный с нулем. Вокруг него как раз накручивают остальные жилы.

В целом СИП состоит из следующих компонентов:

  • токопроводящие жилы;
  • сердечник из стальной проволоки;
  • полиэтиленовая оболочка повышенной прочности.

Силовой кабель СИП-3 изготавливают из алюминиевых жил и стального сердечника с круглым сечением. Количество жил формируется в соответствии с нормами ТУ индивидуально для выбранной марки. Конструкция СИП может подразумевать использование алюминиевой самонесущей жилы, в СИП-3, СИП-4 и СИП-5 она отсутствует.

Важно! О качестве СИП можно судить по тому, как закручен фазный провод. Он всегда движется по часовой стрелке относительно нулевого

В электрическом кабеле СИП-2, СИП-3 или СИП-5 оболочка производится из сшитого XLPE, повышающего стабилизацию света. В СИП-1 и СИП-4 она производится из термопластичного полиэтилена (LDPE).

Технические параметры изделия зависят от его конструктивных особенностей. К аббревиатуре СИП могут добавлять одну или две прописные буквы, помещенные в скобки:

  1. СИП (Н) – оболочка проводников производится из материалов, устойчивых к горению.
  2. СИП (Г) – изоляция защищает конструкцию провода от воздействия воды или влаги.
  3. СИП (НГ) – для оболочки используется сшитый полиэтилен, устойчивый как к горению, так и к проникновению влаги.

Марки СИП

При рассмотрении известных исполнений можно выделить следующие позиции, в которых нулевая жила используется в качестве несущего провода:

  • СИП-1 – это провод с оголенной нулевой жилой, включаемый в магистрали и различные ответвления;
  • СИП-2 – кабель с изолированным нулевым проводом, предназначенный для обустройства осветительных сетей, а также питающих магистралей;
  • СИП-3 – одножильный изолированный кабель, используемый в высоковольтных линиях;
  • СИП-4, СИП-5 и СИП-5НГ, содержащие два или четыре изолированных туго скрученных проводника без нулевой жилы.

Последние три позиции применяются исключительно для обустройства ответвлений к домам (магистральная линия). На рисунке ниже приведены конструкции разных проводов СИП в разрезе.

Соединение разнородных проводов

Ввод в дом обычно выполняется через кабель типа ВВГ. Соединять напрямую медные и алюминиевые проводники не рекомендуется. Из-за высокого сопротивления место контакта нагревается и быстро выходит из строя. Однако существуют простые способы создания соединений разнородных проводников.

За основу взято исключение их непосредственного контакта. Простейший способ – применение болтового соединения. Здесь понадобятся болт, гайка, несколько шайб и гровер, чтобы контакты со временем не ослабевали. При затяжке болта между проводниками устанавливается шайба, защищающая их от непосредственного прикосновения. Будет еще лучше, если ее залудить.

Соединение медного и алюминиевого проводов между собой болтом с гайкой

Затем соединение следует замотать изоляционной лентой.

Распространенный способ соединения разнородных проводников – использование клеммников. Можно использовать обычную клеммную колодку, но есть специальные, например, клеммы Wago, а также серии 222, 773, 2273, где соединение производится без винтов. Способ подходит для проводов небольших сечений.

Кабельные жилы на вводе имеют большой диаметр и здесь лучше применять напрессованные на них алюмомедные гильзы.

Варианты соединения

Зависимо от места расположения щита учета, возникают варианты, соединить СИП меж собой или с проводом другого типа.Основными элементами сжима являются две стальные пластинки с заостренными зубцами, которые при закручивании монтажного болта сближаются меж собой и, прокалывая изоляцию линейного и отпаечного проводов, обеспечивают надежный контакт и плотность места скрепления. Болт затягивается до срыва, рассчитанного на определенное усилие сжатия. Конструкция является разовой.Обязательно, некоторое время это соединение проработает, но вследствие постоянных вибраций, ветровых нагрузок, плюс тяжения в разные стороны, в один прекрасный день все закончится обыденным обрывом.

Щит учета расположен на опоре полосы

Трасса полосы может быть прямой или под углами: до 30 ° к опоре и до 50 ° от опоры. Технические данные зажимов приведены в табл. 29.

  • уже известные нам прокалывающие зажимы SLIP 12.1 или SM6.21 + Р616R или Р 617
  • гильзы алюмомедные

И в случае необходимости, отсоединить кабель от СИП без его разрезания уже не получится.Правда некоторые энергосетевые компании категорически требуют обеспечить непосредственно неразрывность соединения и отсутствие доступа к токоведущим частям до шкафа учета со счетчиком.Внедрение гильз хоть и надежный, но самый неудобный вариант. Понадобится особенные алюмомедные переходные гильзы, плюс термоусаживаемая трубка.Рис. 22.

жила после прокола без изоляцииЕсли вы опасаетесь такого варианта, для соединения СИП и меди можно использовать зажимы односторонне прокалывающие. Марки таких зажимов:

Хоть какой из соединяемых проводников контактирует только со стальными пластинами.

Употребляют три типа соединителей с разными допустимыми механическими нагрузками: для проводов самонесущей системы – восемьдесят % прочности провода; для СИП с несущей нейтралью – 50 % прочности фазного провода и 100 % прочности несущей нейтрали . Самонесущий провод выпускается сечением минимум 16мм2 и если у вас трехфазка, то завести его во внутрь щитка, плюс там изогнуть подходящим образом при минимуме свободного места будет проблематично.Ульяновский городской технический институт Соединители для прямого соединения СИП с другими кабелями и проводами. Провода типа СИП могут соединяться не только меж собой, ну и с голыми проводами и кабелями. Алюминиевая трубчатая часть заполнена контактной смазкой.

На что здесь нужно навести внимание? Возможен такой вариант, что для подключения вашего СИП к головному, нельзя будет отключить электроэнергию. Например от него питается больница, котельная или другие ответственные объекты.В этом случае выбирайте изолированные прокалывающие зажимы, которыми можно работать даже под напряжением

Вот более качественные марки таких зажимов:

Щит учета расположен на стене дома

Рассмотрим 2-ой вариант, когда вы соединяете медный кабель с СИП на фасаде дома. Соединители и трубки для герметизацииШирина шестигранного углубления,Термоусаживаемая трубка тип WCSMДля прямого соединения СИП, когда провода подвергаются действию механической нагрузки, употребляются герметичные изолированные гильзы под опрессовку шестигранником (рис. 22).

Вариант выполнения такого соединителя изображен на фото ниже. предназначен для присоединения отпаек к магистральным линиям. Данный экземпляр может соединять линию, сечением от шестнадцать мм два до 100 20 мм два с отпайкой, имеющей сечение от 6 мм два до 50 мм два . В качестве отпайки может быть применен СИП, либо обыденный медный кабель, например .

Электрика. 2009. № 1). Они могут употребляться для соединения основных кабелей и проводов абонентов. Зажим типа DZ (рис. 20) разработан для соединения кабелей больших сечений с проводами СИП до один кВ.На опоре все решается с помощью прокалывающих зажимов. Обычно, употребляют кабель ВВГнг 3*10 с цельной жилой. Для подключения через прокалывающий зажим, зачищать изоляцию жилы кабеля не нужно. Самые применимые для этого зажимы:

Технические данные промежуточных зажимов для самонесущей системы СИПСИП — это самонесущий провод с ПЭ изоляцией, используемый для передачи энергии в осветительных и воздушных сетях, имеющих напряжение до 30 5 кВ. Изделие состоит из фазных изолированных проводов, которые навивают на нейтральную несущую жилу. Изоляционный слой сделан из полиэтилена, а проводка с внедрением алюминия.

Преимущества

В сравнении с кабелем, традиционно применяемым для этих целей, провод СИП имеет определённые преимущества, выражающиеся в следующем:

  • При его прокладке невозможно перехлёстывание фазных проводников, нередко случающееся с обычными проводами;
  • Подключение изолированным кабелем может быть выполнено своими руками;
  • СИП обеспечивает высокую надёжность доставки энергии при любых климатических условиях;
  • Изделия этого класса отличаются высокой прочностью, относительно низкой стоимостью и долговечностью.

Помимо этого, при эксплуатации этих проводов заметно снижаются реактивные потери за счет особых свойств изоляционной защиты. Конструктивные особенности СИП способствуют упрощению его прокладки в процессе проведения монтажных работ.

По составу соединяемых проводов эти изделия делятся на несколько классов, отличающихся по своему назначению.

Способы соединения СИП провода с медным неизолированным кабелем

СИП провода сегодня считаются самыми доступными и надежными для прокладки частных электрических сетей. Они бывают различной толщины, отличаются разными типами изоляции, а также могут различаться количеством жил, поэтому позволяют решать разноплановые задачи. Но жилы в СИП проводах выполнены из алюминия, что вызывает определенные сложности при соединении их с кабелями с жилами из других металлов.

В частности, не рекомендуется соединять СИП кабель с голым медным проводом через метод скрутки – это не только не обеспечит качественную передачу тока по проводам, но и может спровоцировать довольно серьезную угрозу. Если соединить между собой алюминиевую жилу СИП кабеля и голый неизолированный провод из меди, может возникнуть короткое замыкание, что приведет к возгоранию.

Существуют более надежные и безопасные способы соединения СИП кабеля с проводами из меди. Наиболее распространенными и простыми являются следующие варианты:

  • соединение проводов с помощью клемм
  • использование для соединения ответвительных сжимов
  • применение болтов, шайб и гаек

Каждый из перечисленных способов считается относительно простым и может быть использован для соединения провода из алюминия с голым проводом из меди. Достаточно следовать инструкциям.

Технология монтажа

Итак, из всех перечисленных способов наиболее оптимальным является подключение СИП к вводному автомату в щитке. Такой вариант монтажа рассматривается на видео ниже:

Чтобы подключить самонесущий изолированный провод к автоматическому выключателю, его необходимо предварительно обжать. Как это выглядит, можете просмотреть на видео-обзоре:

Если же под рукой нет штыревых наконечников, есть еще один вариант, не самый надежный, но все же ему есть место быть. Интересное решение, как подключить СИП к автомату предоставлено в этом видео примере:

Теперь вы знаете, как может быть выполнено подключение СИП к дому. Надеемся, предоставленные фото и видео примеры монтажных работ были для вас полезными и интересными!

Наверняка вы не знаете:

  • Как соединить СИП с медным кабелем
  • Как провести электричество на участок
  • Технические характеристики провода СИП
  • Как собрать распределительный щит своими руками

Как соединять гильзами СИП

Подбираете требуемую гильзу согласно сечению СИП. На верхней части гильзы указывается под провод какого сечения она предназначена. Рядом пишется номер матрицы под опрессовку (E173 — это диаметр матрицы 17,3мм) Также сечение можно подобрать по цвету герметичной гильзы. Каждому сечению соответствует своя расцветка.

Имеются гильзы предназначенные для соединения проводов СИП разных сечений, например СИП 16 и СИП 25.

Качественно обжатая изолированная гильза способна выдержать испытательное напряжение в 6кВ даже при погружении в воду.

Они никогда не обеспечат того уровня переходного сопротивления на контактах, как гильзы после обжатия.

А что делать, если у вас нет изолированных гильз и достать их проблематично? В этом случае правила допускают применение обыкновенных алюминиевых гильз без изоляции. Только после обжатия обязательно нужно их заизолировать термоусадочной трубкой.

Трубку надо подбирать не абы какую, а среднестенную с клеевым составом. Чтобы после усадки клей выступил наружу и надежно загерметизировал соединение.

Единственное что можно соединять через плашечный зажим в петлях анкерных опор при монтаже магистрального СИП — это неизолированный несущий провод, например в СИП-1. Все остальное только через гильзы.

Подключение СИП через прокалывающие зажимы

Когда речь идет о подключении отпаечного СИП к головному, то здесь уже выбор должен быть в пользу прокалывающих зажимов.

Первый ориентир для выбора таких зажимов — сечение основного СИП и отпайки. Когда отпайка выполнена СИП малого сечения (16мм2), целесообразнее использовать зажим с меньшим расчетным диаметром под прокалывающие контакты. Например предназначенным для ответвлений максимум до 50мм2, нежели до 95мм2.

Затем подбирается марка и производитель

На что здесь нужно обратить внимание? Возможен такой вариант, что для подключения вашего СИП к головному, нельзя будет отключить электроэнергию. Например от него питается больница, котельная или другие ответственные объекты

В этом случае выбирайте изолированные прокалывающие зажимы, которыми можно работать даже под напряжением. Вот наиболее качественные марки таких зажимов:

Как лучше всего соединить медный и алюминиевый провод: все способы надежного соединения проводов из алюминия и меди

Проводка из алюминия продолжает использоваться во многих домах старой постройки. Она имеет множество недостатков, неспособна выдерживать высокие нагрузки, связанные с работой большого количества современных электроприборов. Выполняя ремонт в помещениях, большинство собственников стремятся произвести 100% замену на медный кабель. Но порой полностью убрать устаревшую проводку не получается, и приходится думать о том, как безопасно и грамотно соединить алюминиевый провод с медным.

Правильные способы безопасного соединения в электропроводке

Поскольку химические свойства меди и алюминия значительно отличаются, для их совмещения стандартные приемы не подходят. Есть мнение, что вообще не стоит производить соединение проводов этих типов. Да, стандартная скрутка тут категорически недопустима, но отлично подойдут другие методы, не допускающие контакта проводников, но позволяющие полноценно произвести объединение медной и алюминиевой проводки.

Болтовое соединение через болт и стальные шайбы

Способ с высокой степенью надежности – болтовое соединение, сделать которое по силам даже непрофессионалу. При этом полностью исключается непосредственный контакт, нежелательный для меди с алюминием, можно совмещать жилы разного сечения.

Чтобы произвести соединение алюминиевых и медных проводов между собой этим способом, понадобятся:

  1. Болт;
  2. Гайка;
  3. Шайбы из стали;
  4. Гаечный ключ.

Стоит понимать, что выполненный таким образом узел получится довольно громоздким, что делает метод удобным далеко не всегда. Он вряд ли допустим в квартирной распределительной коробке, имеющей небольшие размеры, но отлично подойдет для общего электрощитка, где места достаточно.

Как выполняется соединение алюминиевых проводов с медными болтовым способом:

1. Снять слой изоляции с соединяемых кабелей;

2. Зачищенные концы сформировать по форме кольца;

3. На болт установить шайбу, колечко первой проводки, шайбу, колечко второй, шайбу, гайку, затягиваемую до упора;

4. Произвести изоляцию лентой.

Важно! Шайба обязательно должна разделять алюминиевые и медные провода. При монтаже проводников одного материала шайба не нужна.

Клеммники переходники и клеммные колодки

Еще один вариант решения, как правильно соединить медный и алюминиевый провод – применение клемм и клеммных колодок. Они состоят из прозрачного пластикового корпуса с ячейками и зажимными винтами, внутри которых размещена латунная гильза. Одной колодкой можно соединить различное количество пар проводников, выбрав необходимое число ячеек.

Как использовать клеммники для соединения проводов:

1. Открутить винт зажима;

2. Удалить изоляционный слой с проводника;

3. Вставить кабель в клемму, закрутить зажимный винт.

Аналогичным образом производится креплением кабеля каждой стороны.

Важно! При фиксации зажимным винтом важно не переусердствовать, поскольку чрезмерные усилия способны повредить жилу.

Клеммники WAGO для алюминия и меди с пастой внутри (или без пасты)

Клеммы немецкого бренда WAGO хорошо известны электрикам, пользуются высоким уровнем доверия. Для кабелей из одного материала компания выпускает модели клемм с плоскопружинным зажимом и оборудованные зажимными рычажками. Чтобы выполнить соединение алюминия и меди предлагает разновидность клемм WAGO серии 2273 с контактной пастой внутри.

Поскольку характеристики меди и алюминия различны, их прямой контакт недопустим. Чтобы его исключить и необходима контактная паста внутри клемм.

Важно! Перед тем как соединить медный и алюминиевый проводники при помощи клемм WAGO, из гнезда для меди пасту необходимо тщательно вычистить.

Бывает так, что клеммники продаются без пасты. В таком случае, такую  токопроводящую пасту WAGO для алюминия  всегда можно докупить отдельно, она называется WAGO “ALU-PLUS” арт.249-130

Контактная паста Alu-Plus производства WAGO

Метод опрессовки гильзами с помощью пресс-клещей: гильзование

Соединение проводов методом опрессовки гильзами – процесс затратный, но позволяющий получить долговечный результат, а также надежный контакт. Понадобятся специальные гильзы, похожие на полые трубки, выполняющие роль соединителя. Также необходимы пресс-клещи, которые бывают ручными или механическими.

Соединение медного и алюминиевого провода путем опрессовки выполняется с применением комбинированных гильз. Они имеют маркировку ГМА, называются алюмомедными, рассчитаны на рабочее напряжение до 10 кВ. Потребителям предлагаются варианты доступные под разные размеры сечения жилы – 16/10, 25/16, 35/25, 50/35, 70/50, 95/70, 120/95, 150/120, 185/150, 240/185.

Для выполнения работ:

1. На концах кабеля удаляется изоляционный слой;

2. Выполняется размещение проводников на тех частях гильз, что выполнены из того же металла;

3. Производится опрессовка гильзы пресс-клещами в нескольких местах, затем изоляция при помощи ленты.

Важно! Для проведения опрессовки используются только специальные пресс-клещи. Применение для этих целей молотка или плоскогубцев способно привести к повреждение гильзы.

Заклепочное

К числу неразъемных способов соединения электрических проводов относится использование заклепок.

Понадобится:

Заклепочник;
Заклепка;
Стальная шайба.
Как соединить проводники заклепочным методом:

1. Снять слой изоляции с концов кабелей;

2. Сформируются кольца из проводников по тому же принципу, что и при болтовом методе;

3. На заклепку одевается кольцо проводника, шайба, кольцо второго проводника;

4. Заклепка помещается в заклепочник, сжимается;

5. Место контакта алюминия с медью изолируется.

Неразъемный способ очень надежен, но имеет недостаток – узел невозможно разобрать без его повреждения.

Сжимами типа орех

Соединить медный и алюминиевый провода можно используя сжим ответвленный, который многие называют «орех» или «орешек». Он состоит из поликарбонатного корпуса с сердцевиной из металла. Внутри нее две плашки с пазами под определенное сечение, между которыми располагается пластины. Конструкции скрепляется болтами.

Чтобы соединить медный провод с алюминиевым сжимом ответвленным нужно:

  1. Разобрать корпус сжима;
  2. Снять изоляцию на соединяемых кабелях;
  3. Ослабить или полностью снять болты фиксации, поместить проводники в пазы;
  4. Затянуть крепления;
  5. Закрыть корпус сжима.

Монтаж выполняется быстро, понятен даже новичку. Главный недостаток метода – отсутствие герметичности. Внутрь корпуса могут попадать вода и грязь. Избежать этого можно, поможет обычная изолента.

Соединение проводов в автомат

Немало споров ведется о том, можно ли соединять алюминиевые провода с медными в автомате. Просто вставить два проводника и закрепить их в автомате – это ошибка, которая приведет к окислению, а затем отгоранию кабеля.

Вариант решения – залудить медный проводник. Процедура это несложная, но выполнить ее можно не всегда. Надежность способа средняя.

Второе решение – заизолировать алюминий при помощи фрагмента жести от консервной крышки. Для этого вырезается небольшая полоска жести, которой нужно как бы обернуть конец проводника. Для надежного контакта производится обжимание пассатижами, излишки обрезаются, а место крепления жести еще раз тщательно обжимается, но без больших усилий.

После можно без опасений закреплять кабели в автомате, не боясь их контакта.

Почему нельзя соединять медный и алюминиевый электрический провод напрямую

Алюминий и медь, подвергаясь воздействию внешней среды, образуют на поверхности оксидную пленку. Это не представляет опасности для меди, а в случае с алюминием способствует повышению сопротивления.

Когда алюминий с медью непрерывно контактируют, запускается электролиз. В его результате ионы алюминия постепенно переходят на медь, отчего первый металл постепенно утрачивает массу, в его структуре появляются пустоты. Поскольку реакция эта происходит непрерывно, в какой-то момент алюминий полностью разрушается и электропроводке требуется ремонт. Самое опасное последствие – перегрев проводки, ее возгорание.

Еще одна причина почему нельзя скручивать медные и алюминиевые провода – несоответствие показателей их электропроводимости. Алюминий мягче, показатели проводимости у него ниже, от чего при контакте он греется больше. В процессе работы и отдыха проводки постоянно будет происходить расширение/сжатие металлов. Постепенно это ослабит скрутку, что усилит нагрев. Это еще одна причина, почему нельзя соединять медь и кабель из алюминия без использования переходников.

Неправильные способы соединения

Перечислив правильные способы соединения медных и алюминиевых проводов, нельзя не упомянуть о том, как поступать при электромонтаже нельзя.

Скрутка

Казалось бы, что может быть проще, чем просто скрутить два конца проводки и заизолировать их. Такой способ подходит только для проводников из идентичных металлов. Простая скрутка алюминиевого и медного провода крайне опасна. Она прослужит какое-то время, но быстро станет причиной замыкания или даже пожара.

Скрутка с залуженным медным проводом

Считается, что если выполнить залуживание проводника из меди, то его непосредственная скрутка с алюминием становится возможной. Мнения на этот счет различаются и в большинстве из них говорится о том, что таким образом соединять медный провод с алюминием можно. Но риски все равно есть. Правила залуживания просты и надежны только на первый взгляд. Со временем защитный слой может начать разрушаться, а контролировать этот процесс практически невозможно. Именно поэтому от данного метода также лучше отказаться или использовать его только в самых крайних случаях и на короткий срок.

Самое простое и надежное соединение алюминиевого и медного провода

Как соединить безопасно и грамотно алюминиевый проводник с медью и какой использовать переходник с одного металла на другой – по этому поводу у каждого специалиста по электромонтажу есть свое мнение, выработанное в результате анализа работы и личного опыта. Но большинство из них говорят о том, что самый простой, современный и безопасный метод соединить медную и алюминиевую проводку – это клеммники WAGO с пастой. Они безопасны для проводов, а монтаж с ними занимает минимум времени. При этом дешевле всего использовать для совмещения кабелей болт с гайкой и с шайбами.

Какие способы использовать, чтобы выполнить переход с алюминия на медь, каждый решает для себя сам.

Видео

В интернете представлено множество видео, рассказывающих о том, как соединять без ущерба для безопасности медь и алюминий в единую сеть. Они полезны как новичкам, так и опытным мастерам, готовым перенимать чужой опыт и узнавать сторонние мнения.

Что такое "витая пара" и почему это важно?

Автор: Стюарт Свит 23 июня 2017 г.

Это везде. Кабель витой пары используется для каждого сетевого провода в вашем доме или офисе. Когда вы смотрите на него, легко понять, почему кабель витой пары - это один кабель, составленный из отдельных меньших кабелей, и каждая пара кабелей (обычно один с однотонной оболочкой, а другой с соответствующей цветной оболочкой, смешанной с белым) является скручены вместе. Если вокруг кабеля нет оплетки, это называется «неэкранированная витая пара», и вы, возможно, слышали этот термин (UTP), используемый для обозначения сетевых кабелей в прошлом.

Но почему это там? Вроде скручивать провода - пустая трата времени. Конечно, легче увидеть, какой кабель к какому идет, но цветная внешняя оболочка сделает это за вас. Оказывается, для существования кабеля витая пара есть веская причина.

На заре телефонной проводки инженеры заметили помехи от одной линии к другой на опоре. Простая замена проводов, когда они пересекали полюс, на самом деле немного помогло с помехами. По мере того, как кабели пересекаются, шум, который они создают, индивидуально нейтрализуется.Там довольно много инженерной теории, но дело в том, что простое пересечение двух телефонных линий, когда они пересекают вершину телефонного столба, улучшает их работу.

Фактически та же теория используется в сетевых кабелях. Повторное пересечение пар кабелей (их скручивание) помогает устранить шум, и поэтому кабели могут оставаться неэкранированными. Это делает их тоньше и с ними легче работать. Представьте себе, что вам приходилось работать с кабелем толщиной 1/2 дюйма каждый раз, когда вы подключали компьютер.В старых офисных телефонных системах, которые во многом были предшественниками современной компьютерной проводки, это то, что у вас было.

Это типичный офисный телефонный кабель того типа, который использовался до конца 20 века. Хотели бы вы использовать это каждый раз, когда подключаете компьютер к Интернету? Кабель витая пара - действительно одно из тех маленьких изобретений, которые просто делают все лучше.

Все, что вам нужно знать о кабелях Ethernet

Обновлено Гэвином Филлипсом 24.04.2017

Я действительно ненавижу Wi-Fi, и вы должны тоже.Если у вас есть собственный дом или ваш домовладелец не возражает против нескольких дыр в стене, использование гигабитного Ethernet по всему дому - лучшее, что вы можете сделать для более быстрой работы. Но что это за кабели Cat 6 или кроссоверные кабели? Вот все, что вам нужно знать о кабелях Ethernet.

У нас также есть бесплатное загружаемое руководство по домашней сети с дополнительной информацией о программном обеспечении домашней сети, например о принтере и совместном использовании файлов.

Что не так с Wi-Fi?

Wi-Fi всегда будет медленнее, чем проводное соединение.Вы, вероятно, не заметите разницы, если у вас есть новейшие мобильные устройства со стандартом 802.11ac в паре с соответствующим маршрутизатором, но это относится только к небольшому количеству устройств и только в идеальных ситуациях. В большинстве домов у вас есть всевозможные другие беспроводные сети, конкурирующие за место в спектре; у вас кирпичные стены; у вас разные этажи в доме и комнаты, куда сигнал просто не дойдет; и вы получаете серьезную задержку при игре или видеоконференцсвязи. Используйте Netspot, если у вас Mac, чтобы определить мощность беспроводного сигнала, и следуйте советам Райана, чтобы найти идеальное расположение маршрутизатора Wi-Fi.

Но это статья не о Wi-Fi.Я пытаюсь сказать следующее: всегда запускает проводное соединение Ethernet, когда это возможно. . Ваш компьютер поблагодарит вас за это.

Cat 5, Cat 5e и Cat 6

С домашними сетями связано много жаргона, но вот самые важные из них.Сначала: UTP и STP. UTP означает неэкранированную витую пару и является наиболее распространенным. Провода скручены внутри резиновой гильзы без какой-либо другой защиты. STP - экранированный ; слой фольги защищает сигналы от электрических помех, но требует совместимого оборудования с заземленными портами. STP дороже, но сигнал не сильно ухудшается на больших расстояниях - он обычно используется в областях с тяжелой техникой или другими помехами.

Теоретически все кабели UTP должны поддерживать расстояние до 100 метров между коммутаторами или хостами.Если вам нужны более длинные кабели, вам понадобится выключатель с питанием, который можно удлинить по мере необходимости. Это не жесткий предел и не точная наука: хорошо сделанные кабели могут работать дольше, а плохо сделанные кабели могут быть значительно короче.

Вся сетевая разводка состоит из 8 проводов; скручены и разделены на 4 пары, каждая из которых имеет сплошной цвет с соответствующими белыми пунктирными / полосатыми кабелями.

Кот 5

Cat 5 - наихудший вид кабеля Ethernet, который вы все еще можете найти, но теоретически он должен поддерживать скорость до 100 Мбит / с.Cat 5 использует только 2 из 4 пар проводов, но для достижения 100 Мбит / с требуется другой набор контактов (4,5,7,8), чем тот, который используется для 10 Мбит / с (1,2,3,6). Поэтому вы можете найти особенно дешевый бит Cat 5, который был сделан всего с 4 проводами, будет поддерживать только 10 Мбит / с. Держитесь подальше от Cat 5, если вам не нужно протянуть длинный кабель к устройству с низкой пропускной способностью в вашем садовом сарае.

Cat 5e

Cat 5e («e» означает «улучшенный») - это версия Cat 5, предназначенная для уменьшения перекрестных помех, обеспечивая скорость до 1000 Мбит / с - или «Gigabit Ethernet», как это более широко известно.Cat 5e - это самый распространенный вид кабеля, который вы можете найти сегодня в продаже, и он вполне подходит для общего использования в домашних условиях. Для гигабитных скоростей используются все четыре пары кабеля.

Кот 6

Cat 6 теоретически может обрабатывать до 10 гигабит на секцию - это 10 000 Мбит / с - при максимальной длине около 37 метров, и это полный перебор для дома, потому что вы не найдете никаких потребительских коммутаторов, поддерживающих эти скорости.Если вы строите новый дом и хотите чем-то соединить каждый этаж, возможно, рассмотрите вариант Cat 6 в целях защиты будущего, но в противном случае не упускайте возможности покупать кабели Cat 6. Он полностью совместим с существующими устройствами Cat 5e и Cat 5. Физически кабели Cat 6 имеют больше витков в каждой паре и имеют пластиковый разделительный стержень, проходящий через центр, что снижает перекрестные помехи и обеспечивает более высокие скорости. Cat 6a - это новый стандарт, предназначенный для поддержки 10 Гбит / с на всей длине 100 метров.

Концентраторы, коммутаторы и маршрутизаторы

Сами по себе кабели бесполезны.В центре любой сети Ethernet находятся эти 3 устройства, каждое из которых обеспечивает несколько портов Ethernet. Хотя в настоящее время вы не найдете концентраторов в продаже, важно понимать их, чтобы понимать коммутаторы и маршрутизаторы.

Хаб - довольно глупое устройство с вычислительной точки зрения.Он получает сигнал на один из своих портов и слепо копирует его на все остальные порты, пересылая сообщение всем. Коммутаторы - это своего рода умный концентратор: они проверяют место назначения отправляемого пакета и пересылают его только на соответствующий порт, поэтому все остальные машины в сети не получат то, что для них не предназначено.

Строго говоря, маршрутизатор просто действует как шлюз между Интернетом и вашей локальной сетью, но современные маршрутизаторы фактически представляют собой комбинированные коммутаторы и маршрутизатор, поэтому вы можете подключить (обычно) до 4 устройств через проводное соединение.

Если у вас больше проводных устройств, чем портов на вашем маршрутизаторе, вы можете увеличить количество портов, добавив в сеть коммутаторы.Все, что вам нужно, - это немного перекрестного кабеля между коммутатором и маршрутизатором. Это также означает, что вы можете разместить коммутатор в своем офисе с несколькими устройствами, и вам нужно будет проложить только один перекрестный кабель к маршрутизатору внизу. Кабели инфраструктуры часто имеют более высокие характеристики, чем кабели от вашей машины к локальному коммутатору, поскольку они передают объединенные пакеты данных со всех локальных узлов на другом конце.

Питание через Ethernet

На скоростях 10/100 Мбит / с используются только две из четырех пар проводов; поэтому две неиспользуемые пары проводов могут использоваться для передачи мощности до 25 Вт.Обычно это используется для IP-камер или беспроводных ретрансляторов, но вам понадобится коммутатор с портами PoE.

На изображении выше показан 5-портовый коммутатор.Желтый порт, помеченный PoE, обеспечивает питание через Ethernet. Этот 5-портовый коммутатор D-Link можно приобрести на Amazon.

Кроссовер Кабель

Кроссовер - это особая форма Ethernet, в которой пары отправки и приема поменялись местами.Ранее мы показали вам, как сделать собственный кроссоверный кабель. На практике их можно использовать для:

  • Подключите один компьютер к другому, образуя собственную мини-сеть.
  • Расширьте сеть, подключив несколько коммутаторов и маршрутизаторов.

На практике переключатели будут иметь либо физическую кнопку, с помощью которой вы можете включить «режим кроссовера» на обычном кабеле; или они автоматически определят тип подключенного кабеля и выполнят необходимые подключения. Другими словами: не беспокойтесь о перекрестных кабелях , потому что он вам, вероятно, никогда не понадобится.

Выяснение замедления

Итак, вы пытаетесь подключить всю свою сеть на гигабитных скоростях, но что-то не так? Помните, что здесь играют роль три фактора: во-первых, сам кабель.Cat 5e должно быть достаточно для гигабита, поэтому убедитесь, что вы случайно не использовали вместо него длину Cat 5 - они выглядят одинаково, и только маркировка на самом кабеле укажет на разницу. Затем проверьте, совместим ли коммутатор или маршрутизатор с гигабитными скоростями. Наконец, проверьте свой компьютер, потому что вполне возможно, что ваша материнская плата имеет только порт 10/100 Ethernet. В таком случае вы можете купить адаптер USB Gigabit Ethernet или карту PCI-E.

Если вас интересуют такие вещи, подумайте о том, чтобы получить базовый уровень квалификации CompTIA Networking + - это будет отлично смотреться в вашем резюме.

Есть еще вопросы? Спрашивайте в комментариях, и я постараюсь ответить!

Образы новой версии Windows 10 появились в сети

Изображения не показывают ничего радикального, но это интересный взгляд на то, что Microsoft хочет от модернизации.

Об авторе Джеймс Брюс (Опубликовано 687 статей)

Джеймс имеет степень бакалавра в области искусственного интеллекта и имеет сертификаты CompTIA A + и Network +.Когда он не занят в качестве редактора обзоров оборудования, он любит LEGO, VR и настольные игры.

Больше От Джеймса Брюса
Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Еще один шаг…!

Подтвердите свой адрес электронной почты в только что отправленном вам электронном письме.

Электрическое подключение - DIYWiki

Соединительные блоки с винтовыми зажимами

Часто называемые шоколадными блоками (и редко блестящими коннекторами), это самые популярные кабельные соединители в стационарной проводке.

Их основной недостаток заключается в том, что они иногда со временем расшатываются, создавая опасность пожара. Это делает их запрещенными для недоступных мест, например, под плиткой и т. Д. Также обнаружено множество винтовых соединителей, которые недостаточно затянуты, что создает надежность и риск возгорания.(Выход из строя разъема из-за чрезмерного затягивания встречается гораздо реже.)

Есть простой способ до некоторой степени снизить этот риск. Зачищенный провод обоих кабелей проходит под обоими винтами, поэтому оба кабеля прикручиваются в двух точках. Это может быть сделано при вводе кабелей с противоположных сторон или с обеих сторон с одной и той же стороны. Теперь плохое соединение возникает только в том случае, если оба винта ослабнут. Оголенные концы кабеля не перегибаются. Убедитесь, что оголенные концы не торчат с противоположной стороны. Обычно таким образом можно вставить только 2 кабеля в разъем.

Обернуть блоки с винтами изоляционной лентой нельзя. Он не обеспечивает противопожарной защиты и имеет тенденцию к падению. Правила электропроводки требуют наличия самозатухающего контейнера для всех фиксированных соединений электропроводки. Ленточные блоки подходят для таких емкостей, как распределительная коробка, патронная коробка или потолочная розетка, но располагайте их так, чтобы они не замыкались ни на что, если лента упадет, так как она подвержена риску.

Гибкие концы необходимо скрутить и загнуть перед использованием, и они не должны входить в то же отверстие, что и кабель, или гибкое соединение может быть слабым и электрически неадекватным.Отдельные кабели, идущие в клемму разъема, согнуты вдвое, чтобы обеспечить надежный захват.

Иногда винт повреждает провод, что приводит к очень слабому соединению. Винт также может выталкивать гибкие жилы. Блоки разъемов доступны с дополнительной заглушкой под винт (2-е и 3-е фото), которые не имеют этой проблемы.

Распределительная коробка

Очень популярны в стационарной проводке, обычно это винтовые соединения в самозатухающем кожухе. При вращении крышки открывается различное количество входных отверстий.

Соединительные винты часто ввинчиваются в полую металлическую вставку, которая, в свою очередь, ограничивается пластмассовым корпусом вокруг нее. Если завинтить слишком туго, полая металлическая часть может расколоться, создав небезопасное соединение. В некоторых распределительных коробках используется более совершенная конструкция клемм.

Нормы электромонтажа требуют, чтобы распределительные коробки были закреплены на месте, а провода, входящие в них, должны быть либо защелкнуты, либо закреплены в коробке с помощью шнура. Отсутствие зажима для шнура на большинстве распределительных коробок делает их непригодными для проводов, которые не закреплены на месте.Существует множество фиксированных проводов, которые не соответствуют этим требованиям.

В настоящее время существует множество jbox-ов, которые используют другие типы подключения. У некоторых есть шнурки, некоторые подходят для труднодоступных мест, и все это продукты премиум-класса. Полезно, когда более поздний доступ нецелесообразен.

Паттресс-бокс

Заднюю коробку и заглушку, а также соединительную планку с винтами можно использовать как распределительную коробку многими способами. Как и в соединительных коробках, у них обычно нет держателя для кабеля, хотя доступны задние коробки с держателем для кабеля.Используется в качестве центра коммутации центрального отопления и для сложных гибких схем электропроводки дома.

FCU

FCU (блок подключения с предохранителями) делает больше, чем просто соединение

▷ Процедуры соединения электрических кабелей


Всем привет! Наслаждайтесь этой статьей от одного из наших товарищей по сообществу! А если у вас есть замечания или вопросы, разместите их в разделе комментариев.

Соединение кабелей электропитания может быть таким же простым, как скручивание проводов и заклеивание их лентой, или более детальное использование различных встроенных адаптеров и соединителей.Метод, используемый для конкретного соединения, зависит от напряжения, типа кабеля, типа соединения, типа соединителя, области применения и других факторов.

Независимо от используемого метода важно иметь подходящие инструменты и материалы. Некоторые из ключевых факторов, обеспечивающих чистое, безопасное и надежное соединение:

  • Использование разъема подходящего размера для конкретного кабеля
  • Правильные инструменты
  • Чистые пропилы и зачистка
  • Восстановление изоляции, брони и внешней оболочки
  • Правильная техника

Типовые методы соединения электрических кабелей

Соединитель Western Union

Это прямое соединение, используемое для небольших жестких кабелей

    1. Удалить изоляцию
    1. Переведите два проводника в перекрестное положение, а затем сделайте длинный изгиб или скручивание каждого провода.
    1. Оберните конец одного провода вокруг прямого участка другого провода, а затем проделайте то же самое с другим проводом. Повторите это примерно четыре или пять раз.
    1. Прижмите концы проводов вплотную к прямым участкам провода, чтобы концы не проткнули изоляционную ленту.
  1. Изолируйте стык с помощью ленты

Рисунок 1: Прямое соединение Western Union | изображение: electricneutron

Рифленый шарнир

В соединительных коробках обычно используется трещотка.Он позволяет подключать ответвления или несколько цепей в зданиях.

Для создания стыка,

    1. Снимите изоляцию с концов соединяемого кабеля
    1. Скрутите провода, чтобы создать эффект трещотки

Рис. 2: Соединение с храповым механизмом | изображение: electricneutron

Крепежное соединение

Это тип ответвления, соединяющий провод малого диаметра с проводником большого диаметра, например, используемые в осветительных приборах.

    1. Удалить изоляцию
    1. Оберните фиксирующий провод вокруг ответвления
    1. Согните отводной провод по завершенным виткам
    1. Оберните оставшийся фиксирующий провод над изогнутым проводом ответвления
  1. После этого можно паять и заклеивать лентой или просто заклеивать стык.

Рисунок 3: зажимное соединение | изображение: tpub

Резьбовое соединение узловое

Узловое ответвительное соединение используется для ответвлений для соединения ответвления с непрерывным проводом.

    1. Удалите примерно 1 дюйм изоляции с основного провода и примерно 3 дюйма от ответвления.
    1. Поместите ответвительный провод за основным проводом так, чтобы три четверти его оголенного провода выходили над основным проводом.
  1. Оберните ответвительный провод над основным проводом, вокруг себя и, наконец, над основным проводом, чтобы он образовал узел. Оберните провод вокруг основного провода короткими крутыми витками и обрежьте его конец.

Рис. 4: Узловое соединение смесителя | изображение: tpub

Соединения с помощью проволочной гайки и шплинта

Проволочная гайка заменяет стык с трещоткой. Гайка обычно находится в пластиковом изоляционном кожухе. Для стыковки,

    1. Зачистите проводники
    1. Поместите две соединяемые детали в проволочную гайку
  1. Закрутите гайку
Соединитель с разъемным болтом

Разъемный болт в основном используется для соединения больших проводов.Это заменяет узловое соединение ответвителя и может использоваться для соединения трех концов или соединения разветвленного провода с непрерывным проводником.

Рисунок 5: Разъемный болт

Оголенные провода пропускаются через пространство между двумя болтами, после чего гайка затягивается для обеспечения надежного соединения.

Изготовление прямых или ответвлений для стальных армированных тросов

Обязательно :

  • Разъемы Механические или обжимные
  • Лента сетчатая медная
  • Пружины постоянного усилия для удержания проволочной брони и ленты из медной сетки
  • Стандартная ПВХ / виниловая лента: обеспечивает механический барьер между верхним слоем оболочки и слоем брони.
Подготовка кабеля
    1. Удалить наружную оболочку и проволочную броню
    1. Отдельные проволоки брони и согнуть провода от кабеля, поместите опорное кольцо под броню на каждой стороне сустава.
    1. Срежьте изоляцию кабеля.
  1. Снимите изоляцию с каждого из проводов

Рисунок 6: Подготовка трехжильного армированного кабеля | изображение: gtgengineering

Обожмите и изолируйте каждый кабель

Когда кабель будет готов, подключите каждый конец трех проводов к подходящему механическому разъему или обжиму.Плотно закрепите соответствующие разъемы и проверьте соединение.

Заклейте обжатые разъемы лентой, оберните вокруг них и продлите, чтобы покрыть не менее 25 мм изоляции кабеля, входящего в разъемы

Рис. 7: Резьбовые, обжимные разъемы на отдельных кабелях | изображение: gtgengineering

Свяжите кабели

Плотно свяжите провода, а затем скрепите их вместе. При изоляции как отдельных кабелей, так и всего пучка заполните пустоты, чтобы получился ровный конус.

Рис. 8: Провода, скрепленные вместе | изображение: gtgengineering

Восстановите броню и наложите сетчатую ленту
    1. Плотно оберните кабель от брони к броне, прикладывая достаточное натяжение к изоляции.
    1. Соедините проволочную броню от одного конца до другого и обрежьте лишнюю проволоку до нужной длины. Убедитесь, что броня равномерно распределена по всему суставу.
  1. Оберните кабель сетчатой ​​лентой, а затем используйте стандартную виниловую / ПВХ-ленту, чтобы обернуть сетку, чтобы обеспечить механический барьер против случайных концов проводов.Для ответвления соедините вместе основной и ответвленный кабели перед обмоткой.

Рис. 9: Обмотка кабеля сеткой | изображение: gtgengineering

Затем используйте стандартную виниловую или ПВХ ленту, чтобы обернуть пружины постоянного усилия, расположенные над кольцами под броней. Лента обеспечивает защиту от острых краев.

Установите на место кожух
    1. Используйте самоклеющуюся ленту, чтобы обернуть кабель и закрепить внешнюю оболочку.Начните с центра и наложите один слой ленты на один конец, обернув куртку минимум на 25 мм. Накладывайте ленту от конца к центру, чтобы у вас было по два слоя с каждой стороны.
    1. Для ответвлений оберните изоляцию как для основного, так и для ответвленного кабеля минимум на 50 мм. соединить их вместе и заполнить изоляционной шпатлевкой с обеих сторон. Делайте это на расстоянии до 25 мм от места соединения ответвления и основных кабелей.
  1. Соедините два кабеля вместе и плотно свяжите основной и ответвление над наполнением. Наконец, оберните промежность, отводя ветку от основного кабеля.

Рис. 10: Восстановление внешней оболочки на ответвлении | изображение: gtgengineering

Сводка

Существует множество способов соединения кабелей. Соединения могут быть выполнены путем скручивания проводов или использования механических соединителей, таких как обжим. Хорошее соединение должно быть электрически и механически устойчивым, надежным и безопасным независимо от используемого метода.

Разъемы позволяют легко выполнять надежные и безопасные соединения для широкого диапазона приложений и напряжений. После выполнения любого соединения, кроме воздушных кабелей, изоляция, броня и внешняя оболочка должны быть восстановлены в зависимости от типа кабеля.

И, наконец, используя соответствующие инструменты и методы, можно выполнить любой тип электрического кабельного соединения без ущерба для производительности и безопасности кабельной системы.

Разъяснение и опровержение

пакетов Smart Wired Home

Действительно ли необходима Smart Wiring?

Стоит ли тратить от 3 до 15 тысяч долларов на интеллектуальную проводку?

Действительно ли необходима интеллектуальная проводка? и что это?

Сегодня почти каждый новый дом поставляется с пакетом « smart-wiring », который должен сделать ваш дом « ориентированным на будущее ».

Это утверждение могло быть правдой 10 лет назад, но сегодня это НЕ . Объясняем почему.

Что такое дом с «умной проводкой» или «умной проводкой»?

В наши дни вы видите, что многие дома рекламируются как « smart » или « smart-wired » (smart-wiring). Быть « smart » не означает, что дом может думать самостоятельно или включать и выключать свет, когда вы входите в комнату или выходите из нее (см. Определение «умный дом»)…

Smart в данном случае относится к тому факту, что это было « с жестким подключением, » с кабелем TV Aerial (коаксиальный), Foxtel (коаксиальный), Telephone и Ethernet (Networking and Security). к центральной « junction bo x», « smart-wiring panel » или « hub », обычно расположенным в шкафу, гараже или подсобном помещении.

От центрального концентратора кабели подводятся к различным точкам в доме и заканчиваются настенными пластинами, такими как следующие.

Истинное определение интеллектуальной проводки определяется здесь как система, которая позволяет комбинировать множество различных типов проводов, используемых в доме, в одном месте, что позволяет интегрировать множество различных систем и датчиков умного дома по всему дому. , а также возможность добавить больше, если вы захотите это сделать, в том числе освещение, безопасность, интернет-связь, системы безопасности и аудиовизуальные или домашние развлекательные системы.

Возможность включать свет, кондиционер или духовку с помощью смартфона или по расписанию является составной частью «домашней автоматизации». Умный дом может иметь интеллектуальную проводку, которая поможет вам добиться домашней автоматизации, но это не одно и то же. ИТ-специалисты (WA) могут помочь вам с умным подключением вашего дома и предложить альтернативы, которые могут сэкономить вам много денег. Свяжитесь с нами по телефону 08 6118 2601 или напишите нам по адресу [email protected] для БЕСПЛАТНОЙ оценки.

Что дает мне пакет Smart-Wiring?

При строительстве нового дома вам может быть предоставлена ​​возможность добавить пакет « smart-wiring » за дополнительную плату.

Предполагается, что это обеспечит доступ в Интернет из дома и обычно выполняется субподрядчиком «умный дом» , специалистом-субподрядчиком.

Честно говоря, электрические субподрядчики-строители могут выполнять эту работу сами, но предпочитают передавать ее на субподряд, поскольку многие электрики не любят устанавливать и особенно «терминировать» проводку Ethernet.

К сожалению, ваш застройщик вряд ли предложит вам ряд альтернативных подрядчиков по умному электромонтажу.В Западной Австралии, в частности, кажется, что одна компания удушает крупные строительные компании. ( По юридическим причинам мы не можем упоминать название компании )

Большинство крупных строителей НЕ допускают других подрядчиков по монтажу интеллектуальной проводки на свои участки на этапе строительства, оставляя вам только два варианта.

  1. Установите их некачественный и устаревший пакет smart-wiring за большие деньги, а затем обновите его, когда вы переедете, или
  2. Сэкономьте деньги.Позвоните нам и установите правильный пакет, как только вы переедете. В большом многоэтажном доме можно получить высокоскоростной WI-FI и проводной Интернет всего от 500 долларов США + кабель (см. Ниже)

Если вам продают такое «дополнение », убедитесь, что вы подробно знаете, на что вас цитирует ваш строитель, ремонтник, электрик и / или установщик « умного дома ».

Не заставляйте сразу же принять их предложение. Спросите полную информацию о том, что вы получаете, а затем приходите и обсуждайте с нами приемлемость их предложения.

За 78 долларов принесите свои планы и / или предложения установщиков в наш офис (или отправьте их нам по электронной почте, если вы не можете добраться до нашего офиса), и мы сможем проконсультировать вас о пригодности их предложения. Вы можете произвести оплату по телефону кредитной картой.

Задайте себе эти вопросы…. Как смартфоны, iPad и современные ноутбуки и ноутбуки без порта Ethernet должны подключаться к Интернету через дом, когда в предлагаемом пакете нет точек доступа Wi-Fi (WAP)?

Некоторые из этих компаний Smart-Wiring живут прошлым, все еще устанавливая устаревшие технологии (проводное подключение через локальную сеть) и не обеспечивая покрытие Wi-Fi.

Ниже мы предлагаем ряд решений Smart-Wiring для беспроводных сетей (Wi-Fi).

Строительство или ремонт? Сделайте свой дом с интеллектуальным проводным подключением и Wi-Fi менее чем за 1000 долларов

Нужны ли мне точки Ethernet в стене для подключения телевизора?

Возможно, если у вас нет сильного Wi-Fi и / или ваш телевизор не поддерживает Wi-Fi. (Apple TV или Telstra TV могут обойти эту проблему, так как они поддерживают Wi-Fi)

Любой телевизор, приобретенный в последние несколько лет, скорее всего, будет « Smart-TV » и будет подключаться к Интернету и потоковым сервисам, таким как Netflix , Stan , Amazon , iView и т. Д. Через Wi-Fi или проводной кабель.

A Smart-TV использует либо проводное соединение Ethernet, либо встроенный Wi-Fi для подключения к домашней сети для доступа в Интернет. Большинство современных моделей имеют встроенный Wi-Fi, но убедитесь, что он есть, прежде чем покупать новый.

Non-Smart TV также могут использовать потоковые сервисы, такие как Netflix через Wi-Fi, купив « Apple-TV »

или « Telstra-TV »

, но если вы хотите смотреть стандартный бесплатный эфир или « Fetch-TV »

вам потребуется проводной коаксиальный кабель для телевизора и проводной кабель Ethernet для подключения к розетке рядом с телевизором.Если вы используете внешние динамики, такие как Sonos или Bose Playbar или Soundbar , проверьте, будут ли они подключаться к вашей музыкальной системе.

Возможно, вам потребуется подключить их к сети с помощью кабеля Ethernet, но в большинстве случаев это можно сделать с помощью оптического аудиокабеля между телевизором и звуковой панелью . Это позволяет звуковой панели работать как внешний динамик телевизора, а также как часть вашей музыкальной системы.

Приставки FETCH-TV также необходимо подключить к вашей сети с помощью кабеля Ethernet (более ранние модели). Более новые модели могут подключаться через Wi-Fi.

Однако, Apple-TV и Telstra-TV могут подключаться к Интернету через Wi-Fi

Более ранние версии Foxtel IQ боксы НЕ имеют Wi-Fi и также нуждаются в порте Ethernet для подключения, если вы хотите использовать функции наверстывания.

IQ3 и IQ4 CAN подключаются через Wi-Fi или кабель Ethernet

Нужны ли мне точки Ethernet в стене для подключения моего компьютера к Интернету?

Да и нет.Некоторые компьютеры, такие как iMac , имеют встроенную функцию Wi-Fi. Все ноутбуки и планшеты подключаются к Интернету через Wi-Fi.

Однако более старым компьютерам может потребоваться небольшой адаптер Wi-Fi, который просто подключается к USB-порту и позволяет подключаться через Wi-Fi.

Самое быстрое Интернет-соединение всегда будет через проводное соединение Ethernet, поэтому, если порт данных доступен, используйте его для подключения вашего компьютера или ПК к Интернету.

Я пользователь Foxtel, могу ли я смотреть Foxtel через Wi-Fi?

Большинство пользователей Foxtel будут смотреть Foxtel на записывающем устройстве, которое называется IQ .Эти поля позволяют записывать программы без присмотра и воспроизводить их позже.

Для использования IQ вам необходимо иметь коаксиальный кабель, подключенный к розетке рядом с IQ. IQ1 и iQ2 не будут работать через Wi-Fi, поэтому для доступа к услугам «Catch-up» на вашем приставке IQ вам также потребуется проводное подключение к Интернету

Foxtel IQ3 & IQ4 решает эту проблему, поскольку не требует проводного подключения.

Однако вы также можете смотреть Foxtel через Интернет с помощью Wi-Fi… услуга называется Foxtel Now

Каковы преимущества покупки «умного» или «умного» дома?

Покупка дома, уже настроенного на smart-wiring , должна означать, что в нем уже может быть установлена ​​домашняя автоматизация.

По крайней мере, это должно означать наличие нескольких разъемов Ethernet в точках, где вы хотели бы подключить телевизор, компьютер или принтер и т. Д., И все они ведут к центральной точке, концентратору или распределительной коробке.

Если вы покупаете дом с уже настроенным домом, убедитесь, что вы получили подробные инструкции, включая маркировку всех данных и телефонных точек как на распределительной коробке, так и на каждой розетке при передаче собственности.

Это означает, что у вас есть возможность установить свой Интернет-модем / маршрутизатор в центральной распределительной коробке, а затем распределить это соединение между несколькими точками Ethernet по всему дому с помощью установленного кабеля Ethernet.

Однако, если некоторые из этих кабелей не идут к WAP (точки беспроводного доступа) , единственный сигнал Wi-Fi, который у вас будет в вашем доме, будет от модема / маршрутизатора, расположенного в вашем концентраторе / центральной распределительной коробке, который может быть в шкаф или гараж подальше от основных жилых помещений. Или поместив модем в центральную точку, а затем замкнув сеть Ethernet обратно к концентратору. Для этого метода требуется два порта Ethernet рядом с местом расположения вашего модема.

Будущее НЕ «зашито», оно «без проводов» (Wi-Fi), поэтому НЕ тратьте деньги на полностью «зашитую» интеллектуальную проводку.

Могу ли я преобразовать проводной умный дом в беспроводной?

Да, автономные ячеистые маршрутизаторы AmpliFi HD могут быть подключены или подключены к существующим розеткам Ethernet, также можно использовать WAP, а затем спрятать их под столом или столом. Это не идеальное решение, но оно будет работать.

Использование автономных ячеистых маршрутизаторов AmpliFi HD

Удлинители интернета Wi-Fi

Использование WAP (беспроводных точек доступа)

Должен ли я умно подключить СУЩЕСТВУЮЩИЙ дом?

Да, но в зависимости от размера дома.В небольших домах такого же результата можно добиться с помощью расширителей диапазона Wi-Fi.

Должен ли я подключить новый дом, который еще не построен?

Да, но только если это ведет к Интернет-сети « Wireless » (с использованием точек беспроводного доступа ) через дом в сочетании с проводными портами Ethernet (для устройств без Wi-Fi, таких как старые телевизоры, Foxtel IQ и т. Д.) .

Наличие обеих настенных розеток Ethernet и точек беспроводного доступа даст наилучшее общее решение.Розетки Ubiquiti «In-Wall», сочетающие порт Ethernet и точки беспроводного доступа, являются элегантной альтернативой.

Превратить существующий дом с умной проводкой в ​​дом с поддержкой Wi-Fi?

Беспроводная технология или Wi-Fi с использованием точек беспроводного доступа (WAP)

Используя серию точек беспроводного доступа (WAP) , весь дом или офис может быть покрыт быстрым Wi-Fi, который может использоваться несколькими устройствами, а не только теми, которые подключены к розетке Ethernet в стене.

В зависимости от типа конструкции большие дома с 2 или 3 уровнями могут быть покрыты всего двумя или 3 маршрутизаторами WAP или автономными ячеистыми маршрутизаторами AmpliFi HD

Для домов с железобетонными стенами и полами потребуется как минимум одна точка доступа на каждом этаже, поскольку сигнал Wi-Fi не проникает через толстый камень или бетонные конструкции.

Вышеупомянутая установка (1 x 8-портовый коммутатор POE + 3 точки WAP, включая выезд наших технических специалистов для установки) стоит около 1500 австралийских долларов плюс затраты на кабели и обеспечит полноценное покрытие Wi-Fi в большинстве домов.

В наши дни все больше и больше периферийных устройств и бытовых электронных устройств поставляются со встроенными портами Wi-Fi, а не Ethernet, например:

  • Принтеры и сканеры - Сейчас принтеров с поддержкой Wi-Fi больше, чем принтеров с поддержкой сети Ethernet.
  • Камеры безопасности и системы сигнализации теперь доступны с использованием беспроводных / Wi-Fi камер и датчиков движения. Никаких кабелей не требуется.
  • Беспроводные аудиоколонки , такие как Sonos и Bose - необходимость в длинных проводах под коврами и полами давно позади.
  • Телевизоры - большинство телевизоров с плоским экраном теперь имеют встроенные возможности беспроводной связи
  • Бытовая техника - Холодильники, кофеварки
  • Системы отопления и охлаждения - управление отоплением, электроэнергией и солнечными панелями осуществляется с помощью Wi-Fi, нет необходимости в громоздкой проводке
  • Телефоны, факсы и автоответчики - Стационарный телефон отключен. Большинство домашних хозяйств не имеют стационарной линии связи, и у всех жителей есть мобильные телефоны

Однако беспроводная технология (Wi-Fi) эффективна только в областях, лишенных плотных плотных структур, таких как камень или железобетон, без использования «ускорителей», «повторителей» или других технологий. WAP , подключенные кабелем Ethernet к концентратору или коммутатору, устраняют эту проблему, а инжекторы POE или переключатели POE означают, что устройства могут быть отключены от кабеля Ethernet.

В заключении:

Единственный надежный способ обеспечить сильный интернет-сигнал через дом или офис - это комбинация проводных соединений (проводка Ethernet) и WAP (точки беспроводного доступа) или автономных усилителей и повторителей AmpliFi HD Mesh Routers, это просто пустая трата денег .

Проблемы с Wi-Fi?

Беспроводные решения Smart-Wired-Home для многоэтажных домов очень большого размера

Беспроводные решения Smart-Wired-Home для домов среднего размера

Беспроводные решения Smart-Wired-Home для небольших домов, блоков или квартир

Удлинители интернета Wi-Fi

Умная проводка - действительно ли она необходима?

Расширители / бустеры сети WAP V

Система IP-видеонаблюдения высокой четкости

Строительство или ремонт? Сделайте свой дом с поддержкой Wi-Fi и Smart-Wired от $ 428

Установка и устранение неисправностей Sonos

Сети и Интернет-решения

Интернет-провайдер Perth

Свяжитесь с нами 08 6118 2601 или напишите нам по адресу support @ itguyswa.com.au за независимыми советами и бесплатную цитату.

Нужна дополнительная помощь?

Обновление Covid-19: обычная работа для ремонта в мастерской, удаленной поддержки и поддержки на месте.

Если вы живете в Западной Австралии и вам нужна какая-либо компьютерная помощь, принесите свой компьютер нам по адресу 315 Rokeby Road, Subiaco, Western Australia, или позвоните нам. Вы можете написать нам по адресу [email protected] или позвонить по телефону:

08 6118 2601

Для мгновенных сеансов удаленного управления следуйте инструкциям на этой странице

Теги: 3-точечный пакет, Amazon, ampifi, AmpliFi HD Mesh Router, Apple TV, аудиовизуальные продукты., лучший кабель Ethernet для nbn, лучший кабель Ethernet для интеллектуального телевидения, Bose, строители, построение двухточечной связи, построение двухточечных сетевых решений, покупка дома, пакеты кабельного интернета, планы кабельного интернета, настенная розетка кабельного интернета, cat 6 электрическая схема австралия, установка кабеля cat6, кабель cat6 в перте, домашняя проводка cat6, схема домашней проводки cat6, коаксиальный, CONNECT, подключение электричества к новой сборке, стоимость кабеля Ethernet, стоимость новой электрической панели и проводки, стоимость умного электромонтажного дома , стоимость подключения дома, прокладка кабеля для передачи данных в перте, кабель для передачи данных в перте, установка кабеля для передачи данных в перте, кабельная разводка данных в перте, кабельная разводка для передачи данных в жилом районе, кабельная разводка данных в вашем доме, подключения к розетке данных, точка данных в доме, точки данных в доме, данные порты в доме, домашняя телефонная проводка, электрическая разводка, подключение электропроводки, стоимость электропроводки, стоимость электропроводки для нового дома, установка электропроводки, электропроводка в жилом помещении, электронная почта, ввод развлекательный пакет, EOP, услуги по установке кабеля Ethernet, домашняя прокладка кабеля Ethernet, распределительная коробка Ethernet, Ethernet over power, точка Ethernet, точки Ethernet, точки Ethernet в доме, стоимость установки порта Ethernet в Австралии, порты Ethernet в каждой комнате, порты Ethernet в доме нет рабочий, ethernet к питанию, проводка ethernet, проводка ethernet в Австралии, дополнительный модем в доме, Fast, fetch tv, Foxtel, подключения foxtel box, схема подключения кабеля foxtel, концентратор foxtel, интернет-планы foxtel, foxtel iq, подключения foxtel iq2, foxtel iq2 Wi-Fi, соединения foxtel iq3, настройка сети foxtel, розетка foxtel, установка настенных панелей foxtel, беспроводная связь foxtel, foxtel-now, бесплатное эфирное телевидение, бесплатное вещание, соответствие требованиям будущего, проводной, проводной кабель, проводной интернет , проводной Ethernet-дом, проводное телевидение, проводной Интернет, установщики домашнего концентратора Hills, домашний концентратор Hills nbn, домашняя автоматизация, домашняя автоматизация Перт, проводка домашней автоматизации, домашняя кабельная разводка, домашняя кабельная проводка, домашний концентратор данных, домашняя проводка данных , домашние системы проводки данных, домашняя электрическая установка, домашняя электрическая проводка, домашняя электропроводка Австралия, домашняя проводка Ethernet, домашняя интернет-проводка, домашний сетевой шкаф, домашняя сеть, кабельная разводка домашней сети, панель концентратора домашней сети, проводка домашней сети, электрическая схема домашней сети, дом пакеты, проводка домашнего телефона, домашняя умная проводка, домашний кинотеатр, домашняя проводка, домашняя проводка, дома, домашняя проводка, домашняя сетевая проводка, домашняя умная проводка, домашняя проводка, домашняя проводка в Австралии, домашняя электрическая схема в Австралии, как работают точки данных, как подключить дом, чтобы стать умным домом, сколько точек данных мне нужно в моем доме, как подключить fetch tv wireless, как подключить домашний хаб Hills к nbn, как подключить свой дом через Ethernet, как подключить проводку Интернет в другой комнате, как предварительно подключить ваш умный дом, как сделать умный провод в вашем доме, как подключить дом для кабельного телевидения и интернета 2017, как подключить умный дом, как подключить умный дом, концентратор, iMac, изображение , установка точек данных в доме, интеллектуальный, intelli мягкие домашние пакеты, интеллектуальные дома, интернет-кабели, интернет-проводка, интернет-распределительная коробка, интернет-розетка, интернет-проводка в доме, iPad, iq2, iq3, стоит ли умная проводка, интернет-провайдер, распределительная коробка, стационарный телефон, ноутбук, ноутбуки, Mac , ячеистый маршрутизатор, несколько портов Ethernet в доме, NBN, коробка nbn в гараже, умная проводка nbn, схемы проводки nbn, netfix, netflix, сетевая коробка для дома, создание сетей, создание сети в вашем доме, сетевые кабели нового дома, электропроводка нового дома идеи, новая домашняя сеть, новая проводка домашней сети, новое домашнее умное освещение, новая домашняя проводка, новые идеи домашней проводки, новая домашняя проводка, новые дома в Перте, управление одним касанием, посещение объекта, ПК, кабельная проводка для передачи данных в Перте, розетка для подключения телефона, установка телефонной линии в Перте, проводка телефонной точки, телефонная проводка, схема подключения телефона Австралия, телефоны, POE, переключатель poe, питание через Ethernet, проводка точки питания, адаптеры powerline, powerline ethernet, предварительная проводка для домашней автоматизации, roku, маршрутизаторы, безопасные данные кабели, система безопасности ems, умная кабельная разводка, умная электрическая панель, умный дом, умный домашний кабель, умная домашняя кабельная разводка, определение умного дома, схема умного дома, умный дом электрическая, умная домашняя электрическая система, умный домашний электрик, умный домашний электрик Перт, эксперты умного дома, объяснение умного дома, система умного дома, проводка умного дома, схема электропроводки умного дома, схема электропроводки умного дома pdf, идеи электропроводки умного дома, системы электропроводки умного дома, умные дома для чайников, умные дома в Перте, умные дома wa, умный дом электрические, электрическая проводка умного дома, проводка умного дома, умные фонари Перт, умная панель 2018, умные панели для домов, умная бытовая электрическая панель, умное телевидение, умное телевидение, объяснение, умная проводка телевизора, умный настенный гараж, умный план Wi-Fi, умный провод, умный стартовый пакет проводов, умная проводка, умный проводной дом, умные проводные системы домашней автоматизации, умный проводной дом, умная проводная панель, умная проводка, стоимость умной проводки, умная проводка для новых домов, умный проводной дом, умный электромонтажный дом, умная проводка iring hub, smart wiring nbn, smart wiring package, smart wiring panel, smart wiring perth, smart wiring systems, smart wiring your home, smarthome, smarthome wiring, smartwire, smartwire panel, smartwiring, sonos, sonos playbar, soundbar, stan, стандарт foxtel box connections, структурированная кабельная разводка дома, структурированная кабельная разводка perth, планшеты, техник, телефон, телефонная кабельная проводка, телефонная розетка, проводка австралия, телефонная настенная розетка, схема подключения австралия, телефонная проводка австралия, telsra tv, telstra, telstra junction box wiring, telstra nbn подсветка коробки, подсветка модема telstra nbn, умный дом telstra, концентратор умного дома telstra, умная вилка telstra, telstra tv, telstra tv bundle, устранение неисправностей, кабельная разводка телевизора, установка розетки, подключение к розетке телевизора, ubiquiti, unifi, Unify, загрузка, видео, Visio, WAP, электрические wap, розетки wap, WAP, электрические wap, западная австралия, что такое точки данных в доме, какие точки данных используются в доме, что означает проводной интернет n, что такое точка данных в доме, что такое интеллектуальная панель в доме, какой кабель Ethernet используется для телевизора, что такое точка данных в доме, что такое интеллектуальная проводка, что означает проводной , что подключено, где разместить точки данных в новом доме, стоимость проводки во всем доме, расширители Wi-Fi, Wi-Fi, дом с поддержкой Wi-Fi, модем Wi-Fi, Wi-Fi, Wi-Fi через электричество, провод Wi-Fi, проводные кабели, определение проводного подключения, проводной Ethernet, проводной дом, проводная домашняя автоматизация, проводная домашняя сеть, настройка проводной домашней сети, проводной дом, проводные дома, проводной Интернет, проводной кабель для Интернета, проводное подключение к Интернету, проводное подключение к Интернету, определение проводной сети, проводной умный дом, точка беспроводного доступа, точки беспроводного доступа, беспроводной foxtel, проводная линия, адаптеры проводной связи, проводной Интернет, электромонтаж дома, электромонтаж нового дома будущего, электромонтаж умного дома, электромонтаж умного дома, определение проводки, проводка для дома автоматика, разводка для умного дома, разводка кабельного тв и интернета, wi кольцевое освещение в доме, электромонтаж новых домов, разводка точек питания, подключение вашего дома к сети Ethernet
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
