Системы водостоков могут быть установлены на зданиях любого типа. При выборе вида водосточных систем, а также способа ее монтажа во внимание принимаются архитектурные особенности здания, материал фасада, вид кровельного материала, особенности рельефа крыши и др. Монтаж водостоков может осуществляться в любое время года, в том числе и зимой.

Для того, чтобы определить примерную стоимость работ по монтажу водосточной системы, необходимо наличие проекта дома – плана фасадов и кровли. С целью определения окончательной стоимости монтажных работ, необходим выезд на объект нашего специалиста.

Инструкция по монтажу водостока

1. Места для установки кронштейнов отметить на нижней рейке обрешетки, согласно следующим правилам:

а) Если шаг стропил является стандартным – 800-1000 мм, то крепление кронштейнов производится на стропила через одну рейку обрешетки. На обрешетку между стропилами крепится один кронштейн.

б) Если шаг стропил не является стандартным, на стропила предварительно прибивается настил. Толщина доски должна составлять не менее 300 см от края. На этот настил устанавливаются кронштейны для водосточных желобов с таким расчетом, чтобы расстояние их друг от друга составляло 400-500 мм.

2. Кронштейны желобов водостоков нумеруются, начиная от середины желоба и продвигаясь к водосточной трубе. Общий уклон желоба должен составлять 2- 5 мм на 1 метр длины желоба. На каждом кронштейне отмечается место загиба.

3. Первый и последний кронштейны закрепляются, а затем отгибаются вниз. Между ними натягивается шнур, который в дальнейшем будет служить ориентиром. Остальные кронштейны водосточного желоба прикрепляются и отгибаются таким образом, чтобы каждый из них касался шнура.

4. Если необходимо уменьшить длину желоба, применяется ножовка по металлу. Для выпускной воронки на желобе отмечается и вырезается V -образное отверстие, ширина которого должна составлять 100 мм. От края желоба до выпускной трубы водослива рекомендуется оставлять 150 мм.

5. Передний край воронки заводится по внешний загиб желоба. Воронку необходимо плотно прижать к желобу и зафиксировать, для чего резной фланец воронки загибается на заднюю кромку желоба.

6. Желоб вставляется в кронштейны и закрепляется вниз. К обрешетке крепится карнизная планка таким образом, чтобы ее нижний край перекрывал край желоба.

7. В местах, где желоба соединяются между собой, а также с углами желоба, они вставляются друг в друга таким образом, чтобы нахлест составлял 25-30 мм. В местах стыка устанавливается соединитель желоба. Для того, чтобы зафиксировать соединитель желоба, его задний фланец зацепляется за внутренний край желоба, передняя часть соединителя подтягивается к желобу, а затем защелкивается замок. Выполненное таким образом соединение отличается герметичностью, а место соединения надежно защищается от коррозии и обладает эстетически законченным внешним видом. На торец желоба устанавливается заглушка.

8. Размер соединительной трубы водосточной системы определяется по месту, лишняя часть трубы отпиливается ножовкой. На трубе имеются два обжима, что позволяет использовать отрезки одной трубы в двух местах, где выполняются соединения.

9. Кронштейн трубы крепится к стене. Крепление водосточной трубы производится вверху, внизу и в местах стыка двух элементов. При монтаже водосточных систем применяются два вида кронштейнов, что дает возможность устанавливать водосток на поверхностях из любых материалов (дерево, кирпич, камень, сайдинг). Труба отрезается до необходимого размера, вставляется в кронштейны и крепится с помощью замков кронштейна. От сливного колена до отмостки расстояние должно составлять не более 300 мм.

  1. Главная
  2. Инструкции
  3. Монтаж водосточных систем

Как установить водостоки, если крыша уже покрыта? Инструкции по монтажу

Водосточная система – это важная часть архитектуры, и ее обязательно нужно продумывать еще в проекте. Да и согласно современным строительным нормам и правилам, установку водостоков желательно производить еще перед установкой финишного кровельного покрытия. Но на практике так получается далеко не всегда. Также, в идеальном варианте, первым делом перед покупкой водосточной системы вы должны решить, как именно вы будете крепить желоба: по карнизу, к лобовой доске или к первому ряду обрешетки. Но, к сожалению, некоторые современные производители предлагают кронштейны, которые рассчитаны только на один вид крепления – к лобовой доске.

Тогда что делать в такой ситуации: крыша уже покрыта и кровельное покрытие уложено, если речь идет о металлических листах, которые закреплены «намертво» или лобовая доска вообще отсутствует?

Исключительно к лобовой доске чаще всего фиксируют водосток, если приток воздуха для проветривания внутреннего утепления осуществляется через специальные отверстия в подшивке свеса – их еще называют перфорированными софитами. Есть мнение, что более эффективно сделать приток воздуха через зазор, который образуется под обрешеткой.

В этом случае лобовую доску вам необходимо будет располагать достаточно низко, а кронштейны для желобов фиксировать только на обрешетке. Правда, у такой системы есть недостатки: под тяжестью снега и льда доска можно попросту сломаться. Исходя из этого, решите, какой именно способ подходит вам.

Также крепеж исключительно к лобовой доске необходим, если водосточная система устанавливается после возведения дома и укладки кровли. Например, вы купили недострой (довольно распространенная ситуация). И, если не трогать дорогой и непонятно по каким конкретно принципам уложенный кровельный материал, то закрепить кронштейны у вас получится только к лобовой доске. Также при замене водосточной системы тоже не получится сделать по-другому.

И еще один момент: если вы использовали антиконденсатную гидроизоляционную пленку, ее по правилам необходимо выводить на карнизный свес, а это уже возможно тоже только при креплении водостока прямо к лобовой доске, но не к обрешетке:

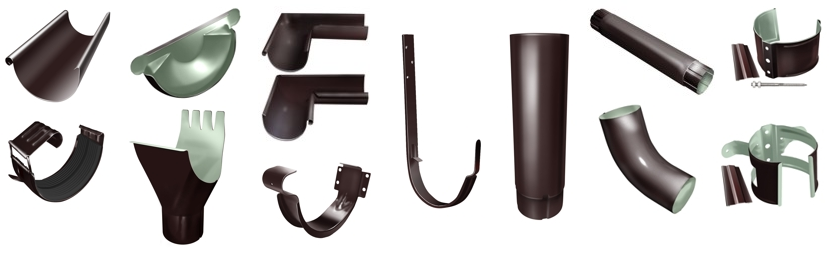

Для закрепления желобов и водосточных труб вам понадобятся специальные крюки. По строительным правилам установить вы их можете тремя основными способами: в общий дощатый настил, если речь идет о мягкой кровли, в стропильные ноги и в ветровую доску карнизного свеса:

Один из самых популярных примеров:

Способ №1. Крепление к стропильной системе: приподнимаем покрытие

Иногда домашние мастера рассчитывают на то, что после окончания строительства крыши у них получится все-таки приподнять один-два листа кровельного покрытия и закрепить крюки на обрешетку. Но на самом деле оторвать вот так просто листы любого покрытия не получится, ведь вам придется в этом случае избавляться от одного-двух рядов саморезов или гвоздей. И на этом месте уже не обойтись без заплаток, что сведет на «нет» весь эстетический эффект.

Но кое-какой хитрый способ все-таки есть, и его суть состоит в том, чтобы положить специальные доски под покрытие, которые позволяют не помять кровельный материал и выкрутить крепление пассатижами.

Еще нечто подобное нередко проделывается с шифером. Там прямо в волны шифера вставляют деревянные бруски, которые были заранее выструганы по профилю волны. Здесь крепление для водостока монтируют прямо насквозь самого шифера – и брусок, и крюк одновременно.

Способ №2. Крепление к лобовой доске: создаем надежную опору

Крепления крюков к лобовой доске – это самый простой способ, если крыша уже готова. Причем саму лобовую доску вовсе не сложно декорировать так, чтобы она выглядела как отдельный элемент крыши:

Для металлических кровельных покрытий крюки нужны короткие, из этого же материала и крепить их тоже лучше на металл:

А вот легкий по весу пластиковый водосток без проблем выдержит деревянная лобовая доска:

Способ №3.

 Крепление на «костыли»: идем на хитрость

В случае, если лобовой доски на крыше нет вообще, тогда в стене устанавливают специальные металлические или деревянные «костыли», и желоб крепится прямо к ним при помощи шпилек или брусьев:

Способ №4. Кронштейны в опорах

Или же крюки приходится ввинчивать в то, что есть, особенно, когда речь идет о небольших придомовых постройках:

а

Способ №5. Необычные кронштейны: захватываем желоб сверху

Кроме того, сегодня продаются такие кронштейны, которые незаметны даже после монтажа, потому что они держат желоба сверху, а не снизу.

Такие кронштейны нужно крепить с шагом 40 и 70 см, иначе при более значительном расстоянии желоба способны деформироваться под тяжестью льда или снега:

Способ №6. Регулируемые кронштейны: для сложных условий

Также вы можете найти регулируемые кронштейны. Достаточно подкрутить шурупы, чтобы регулировать их и настраивать в зависимости от угла наклона ската. Благодаря этому вам не нужно будет вновь проверять радиус изгиба у каждого крюка по отдельности.

Способ №7. Крепим прямо на кровельное покрытие

В самых сложных случаях иногда приходится приобретать кронштейны подороже, но которые позволяют установить водосток даже на такую крышу, где уже уложен поликарбонат:

Конечно, такой метод подходит лишь для регионов, где дожди выпадают не часто и не в больших количествах.

Итак, подведем итоги: насколько надежным окажется вся водосточная система в целом, зависит от того, правильно ли вы установили кронштейны и смонтировали желоба.

А теперь сделаем краткий обзор самой технологии закрепления водостока на готовой кровле.

Вот как правильно должен происходить монтаж водосточной системы на лобовую доску:

  • Шаг 1. На самой доске, которая была установлена предварительно, отметьте лазером горизонтальную линию в самом высоком месте желоба.
  • Шаг 2. Разместите затем настоящую линию, с учетом наклона, который должен составлять от 3 до 5 миллиметров на каждый погонный метр желоба.
  • Шаг 3. Теперь нужно пронумеровать все крюки, причем сама разметка должна делаться с учетом уклона желоба. Далее при помощью полосогиба загибаем края крюков.
  • Шаг 4. Установите два крайних крюка, а между ними, по самому дну желоба нужно натянуть веревку. Установите остальные крепления.
  • Шаг 5. Определите расположение воронки в конце желоба.
  • Шаг 6. Приложите воронку к желобу и обведите карандашом по контуру. От края контура к центру оставьте кантик в 45 мм и выпилите отверстие обычной ножовкой либо специальными ножницами для металла. Теперь получившиеся рамки отогните наружу и присоедините воронку к желобу.

Вся сборка достаточно проста, сродни детскому конструктору.

Желоба и воронки: располагаем на правильном расстоянии

А теперь перейдем непосредственно к установке водосточного желоба:

  • Шаг 1. Проверяем угол наклона и расположение кронштейнов.
  • Шаг 2. На них устанавливаем профиль желобов и стыкуем их между собой с помощью соединителей желоба. Свободные торцы закрываем заглушкой.
  • Шаг 3. Монтируем воронку.
  • Шаг 4. От воронки делаем отвод к трубе на стене.
  • Шаг 5. Монтируем кронштейны для трубы.
  • Шаг 6. Размечаем путь установки трубы и крепим уже вертикальные водосточные элементы.

Современные металлические водостоки соединяются между собой на уплотнителях и зажимах. Пластиковые водостоки соединяют тремя основными способами: на защелках с зажимом, на резиновых уплотнителях и методом холодной сварки. Главное при всем этом обязательно учитывать компенсацию линейного расширения.

Также подумайте о таком элементе, как специальная решетка для водосточной системы. Она нужна для того, чтобы очистить стекающую воду от растительного мусора, который нередко смывается с крыши – это листья и ветки.

Для начала давайте разберемся подробнее, как и к какой стене правильно крепить водосточные стояки.

  • В случае с трехслойной стеной держатели нужно крепить только к лицевому слою. Если толщина его около 9 см, значит, глубина анкера должна составлять 6 см, а если толщина 12 см – значит, глубина анкера должна быть 8-9 см.
  • Если речь идет о двухслойной стене, то уже после того, как она будет отделана, в ней следует просверлить отверстие 6-9 сантиметров глубиной. Важно, чтобы дюбель при этом обязательно прошел второй слой теплоизоляции. И только после этого можно докручивать крепление.
  • С однослойной стеной делать нужно так: держатель закрепите в стене при помощи шурупов или специального распорного дюбеля, но на глубину не менее 6 сантиметров.
  • А вот если вы крепите водостоки в деревянной стене, прикрепите держатель с саморезами к деревянному фасаду.

Более грамотно, конечно, устанавливать вертикальные составляющие водостока еще в процессе кладки стен, но и по их завершению такие работы вполне возможны. Важно знать лишь о нескольких правилах:

  • трубы устанавливать нужно всегда снизу вверх;
  • отверстия просверливать небольшие;
  • между сливной трубой и стеной обязательно должно быть сохранено расстояние;
  • закреплять внизу специальное сливное колено под углом, чтобы вода не попадала прямо под фундамент.

Все довольно просто:

Теперь пару слов о материале стен:

  • Для кирпичной стены вам необходимо приобрести пластиковый дюбель, затем высверлить в стене отверстие под размер дюбеля, вставить его и закрутить шуруп, который уже прикреплен к хомуту.
  • К деревянным стенам прикрепляют водосточную систему при помощи стержня или специальной пластинки с шурупами. Такой длинный и заостренный стержень нужно просто забить.
  • А вот если стена слишком тонкая в нужных местах, тогда вам понадобится длинный стержень, который будет закреплен дополнительно при помощи пластины с шурупами.

Небольшая иллюстрация поможет вам разобраться с этим:

Технология вертикального крепления достаточно проста:

  • Шаг 1. Соедините трубы муфтами.
  • Шаг 2. Когда будете вводить нижнюю трубу, оставьте зазор.
  • Шаг 3. Под муфтой смонтируйте кронштейн с хоботом.
  • Шаг 4. Точно так же установите тройники.
  • Шаг 5. Приклейте нижний отвод к трубе.

Посмотрите на эту пошаговую иллюстрацию.

Еще один важный момент: труба, которая расположена ближе всего к углу карнизного свеса, должна находиться на расстоянии 15 сантиметров от угла дома. Расположить вы ее можете посередине карнизного свеса, или прямо за углом, уже на торцевой стене.

Таким образом, вы легко убираете водосточную трубу с фасада, и ваша водосточная система, которую пришлось устанавливать уже на готовую крышу, будет выглядеть незаметной и гармоничной!

Инструкция по монтажу водосточных систем ТЕХНОНИКОЛЬ

Монтаж пластиковой водосточной системы

  1. Наклон желоба к воронке должен быть 10 мм на 3 метра длины желоба.
  2. Вода с капельника должна попадать в центральную треть желоба.
  3. Если провести условную линию продолжения кровли, то край кронштейна должен быть ниже на 10 мм.

Поэтапное руководство по монтажу

Этап 1 Разметка 1.1

Определите места крайних кронштейнов на карнизе. Отметьте эти места. Край крыши должен находиться от кронштейна на расстоянии не более 150 мм.

1.2

Определите места установки водосливных воронок. Воронка может располагаться с краю или по центру. Установите кронштейн на противоположной стороне карниза, соблюдая наклон.

Установите водосточную воронку напрямую к лобовой доске саморезами через специальные отверстия. В случае отсутствия лобовой доски воронку необходимо установить на удлинители кронштейна.

1. 3

Натяните верёвку с необходимым уклоном между крайним кронштейном и воронкой. Ближайшие к воронке кронштейны устанавливайте с каждой стороны элемента на расстоянии 100-150 мм.

1.4

Зафиксируйте кронштейны по всей длине карниза с шагом 500-600 мм, начиная от места установки воронки.

Этап 2 Монтаж кронштейнов

В ассортименте существует 3 способа крепления кронштейнов:

Пластиковый кронштейн к лобовой доске

К стропильным ногам через металлический удлинитель кронштейна боковой (применяется когда монтаж кровли уже закончен).

К стропильным ногам через металлический удлинитель кронштейна прямой (применяется на этапе монтажа кровли).

В случае, когда шаг кронштейнов не совпадает с шагом деревянных стропил рекомендуется крепить прямой удлинитель кронштейна или металлический кронштейн в ОСП-3, заранее подготовив сплошное основание.

Этап 3 Установка водосточных желобов 3. 1

Вставьте желоба внутрь воронки до обозначенной линии. Соединение желоба с воронкой необходимо производить в направлении «изнутри-наружу»: от внутренней стороны желоба (от фасада здания) к внешней до защёлкивания с фиксирующим элементом воронки.

3.2

Установите водосточные желоба в кронштейны до защёлкивания с фиксирующими элементом кронштейна. Соединение желоба с кронштейном также необходимо производить в направлении «изнутри-наружу».

3. 3

При необходимости соединить два желоба установите соединитель желоба. Ближайшие к соединителю кронштейны установите с каждой стороны элемента на расстоянии 100-150 мм. Вставьте желоб в соединитель желоба до обозначенной линии. Соединение желоба с кронштейном необходимо производить в направлении «изнутри-наружу».

3.4

В случае расположения воронки на краю карниза, чтобы закрыть воронку заглушкой вам необходимо соединить воронку и заглушку отрезком из водосточного желоба. Распил желоба производите ножовкой с мелкими зубьями с последующей зачисткой среза напильником.

Этап 4 Установка углов, заглушек и защитных решёток желоба 4. 1

Для соединения желобов на внешнем или внутреннем углу используйте угол универсальный.

4.2

Если угол поворота кровли не равен 90°, используйте угол желоба регулируемый, который состоит из двух элементов и подрезается по месту по отметкам угла поворота, заранее нанесенным на заводе-изготовителе. Соединение дополнительно герметизируйте.

4.3

Установите заглушку в желоб до защёлкивания с фиксирующим элементом заглушки.

4.4

Водосточные желоба закройте сверху защитной решёткой для предотвращения засора водосточной системы. Установите решётку в желоб до защёлкивания.

Этап 5 Установка водосточных труб 5. 1

В случае наличия карнизного вылета для соединения воронки с водосточной трубой используйте два универсальных колена и отрезок трубы, подрезанный на требуемую длину.

5.2

На нижнее колено обязательно установите хомут.

В случае отсутствия карнизного вылета соедините водосточную воронку с трубой. Соединение возможно двумя способами:

Напрямую соединить воронку с трубой

С помощью соединительной муфты

5. 3

Водосточные трубы крепятся к основанию здания при помощи хомута крепления трубы. Шаг хомутов составляет не более 1,5 метров.

В ассортименте существует еще один вид крепления — хомут крепления трубы универсальный, который позволяет крепить водосточные трубы на требуемом для вас расстоянии на любые виды фасадов.

  • Установите дюбель в несущую часть фасада. Механический крепеж хомута подбирается согласно отступа от фасада, толщины теплоизоляции и должен заходить минимум на 50 мм в несущую конструкцию.
  • Навинтите хомуты на крепления.
  • Затяните хомуты на трубе, не сдавливая слишком сильно.
5.4

Соединение водосточных труб между собой производится при помощи соединительной муфты, которая фиксируется на фасаде при помощи хомутов.

5.5

Установите водосточный слив на трубу и зафиксируйте его хомутом. При этом минимальное расстояние слива от грунта должно составлять не менее 150 мм от отмостки.

Если скат кровли заканчивается примыканием к стене, то необходимо установить поворотный отлив. На сплошное основание установите пристенный поворотный отлив и галтель, механически зафиксируйте их к основанию. Заведите кровельный материал на галтель.

установка системы, водосточных труб, желобов

Содержание:

В настоящее время традиционные металлические водостоки все чаще заменяются на современные пластмассовые системы, которые считаются более практичными и надежными. Хотя по ходу монтажа и сохраняются все прежние этапы установки, однако на это тратится намного меньше времени и сил.


Особенности водостока из поливинилхлорида

С конструктивной точки зрения пластиковая система водостока практически не отличается от металлической. Выпущенные в промышленных условиях изделия комплектуются тем же набором составляющих, предназначающихся для обустройства горизонтальных и вертикальных веток.

Процедура сборки и монтажа водостоков включает то же число этапов и схожую последовательность операций. При этом по ходу изготовления и установки ПВХ конструкций невозможно не учитывать специфику материала изготовления. Изделия на полимерной основе обычно обладают характерной нестабильностью размеров, которые зависят от колебаний температуры.


При нагревании пластиковых деталей происходит их удлинение; охлаждение способствует возвращению прежних геометрических размеров. Водостоки, которые эксплуатируются в условиях улицы зимой будут охлаждаться, а летом – нагреваться. Как результат, происходит или их удлинение, или укорачивание. Пытаться сохранять линейные размеры полимерных изделий в стабильном состоянии практически бесполезно. К этому явлению просто приходится приспосабливаться, учитывая его по ходу проектирования и установки водостоков.

Водосточные ПВХ контуры комплектуются специальными компенсаторами и соединителями. С их помощью достигается безвредность для системы в целом колебание размеров отдельных его составляющих. Таким образом становится возможным определенное их передвижение в ту и другую сторону.


Также полимеры обладают еще одним немаловажным свойством, которое требует обязательного учета во время оснащения пластиковыми водостоками кровли (подробнее: "Как выполнить монтаж пластикового водостока – установка по инструкции"). Речь идет о том, что ПВХ изделия определенной длины начинают провисать и деформироваться, если под ними не предусмотреть опоры. Во избежание провисаний достаточно гибких пластмассовых желобов, под ними монтируются специальные держатели с шагом не менее 60 см.

Если это не сделать, существует высокая вероятность прогибания горизонтальных участков в промежутках между опорами. Провоцирует это явление обычно или собственный вес, или нагрузка от выпавших осадков. Как правило, места прогибов начинает постепенно обрастать грязью и накапливать воду. При наступлении морозов эти участки становятся особо опасными, так как могут разрываться от замерзания.

Как собрать и установить водосточную систему

Монтажные работы по сооружению ПВХ водостоков проводятся в строгой последовательности отдельных операций.

Краткий перечень проводимых при этом операций выглядит следующим образом:

  1. Составление проекта. Разрабатывается простая схема, в которой учитываются оптимальные параметры и количество основных составляющих элементов водосточной системы. Также важно учитывать крепежные комплектующие.
  2. Проведение сборки и монтажа водоприемника. Он состоит из желоба и воронки, предназначенной для приема атмосферных осадков. Водоприемная часть собирает их с кровли, направляя по водосточным стоякам.
  3. Проведение сборки и установки водосточной системы. В ее состав входят водосточные стояки, задачей которых является направлять водные потоки в нужную часть отмостки или внутрь ливневой канализации.


Обустройство водостоков всегда начинается сверху, с движением вниз. Это подразумевает первоочередную сборку и установку водоприемной части, к которым впоследствии присоединяют стояки водостоков. По ходу работы важно наблюдать строгую последовательность этапов монтажа. Причина такой щепетильности кроется в технологической специфике системы и технических особенностях материала изготовления.

Рекомендации по проектированию перед установкой

Разрабатывая проект для обустройства водосточной системы, важно неукоснительное соблюдение определенных технологических предписаний: лишь таким образом может быть достигнуто качественное отведение атмосферных осадков с поверхности кровли.


При этом необходимо учесть следующее:

  1. Оптимальную форму водостоков. На двухскатных крышах чаще всего устанавливают два отдельных желоба. Для оснащение четырехскатных конструкций используется установка желоба водостока сплошного типа, состоящего из нескольких частей. Его сооружение осуществляется при помощи угловых соединительных элементов.
  2. Число стояков. Стояки полимерных водосточных желобов устанавливаются чрез каждые 12 м. Если желоб, который обычно повторяет размер карниза, длиннее 12 м, потребуется использовать пару стояков. Стандартные водоприемные воронки в таком случае дополняются компенсирующей воронкой.
  3. Целесообразность применения компенсирующих воронок. Их применяют обычно в тех случаях, когда общая длина желоба превышает 12 м, или, когда возникают технические трудности с расширением (обычно это бывает из-за стенок соседних зданий, если они расположены впритык). Кроме того, компенсирующими воронками нередко оснащается сплошная водосточная система по периметру кровли.
  4. Подбор желобных держателей. Монтаж водосточных труб осуществляются при помощи крюкообразных кронштейнов различной длины. Крепление длинных держателей осуществляется на обрешетку до того, как уложено покрытие. Фиксацию коротких элементов на лобовую доску можно провести в любое удобное время. Нередко это делают по завершению кровельных работ.
  5. Уклон желобов. На этот параметр влияет марка используемой системы. Производители обычно рекомендуют уклон в пределах 2-5 мм, из расчета на 1м погонный. Обустройство уклона должно осуществляться в ту сторону, где располагается водоприемная воронка. Для этих целей используются смещенные по высоте кронштейны.


Настоятельно рекомендуется определить точки установки стояков еще на этапе проектирования. При этом не должно страдать визуальное восприятие экстерьерной композиции. Чаще всего их монтируют на углах здания. Еще одним вариантом их размещения может стать созданная эркером ниша или центр стены: это делают в тех случаях, когда там размещается приемная точка ливневой канализационной системы.

Если атмосферная вода сбрасывается на отмостку, то стояки нужно разместить так, чтобы при этом не страдали пешеходные дорожки, вентиляционные отдушины и входы в подвалы. Проектировать водосточные системы для каркасных построек – более сложное занятие, так как там потребуется ориентация вертикальных линий по несущим каркасным стойкам. То же самое касается и зданий, обшитых сайдингом.

Как рассчитать водосточные элементы

Определение необходимого количества элементов, требующихся для сооружения водосточной системы, происходит с учетом особенностей каждого конкретного случая. Все чаще при сооружении частных домов стараются использовать оригинальные конструкции, что накладывает определенный отпечаток и на расчет кровельных и водосточных систем. Однако определенные расчетные шаблоны существенно облегчают выполнение вычислений.


Существует очень простая схема расчета водостока двухскатной крыши, где длина скатов не превышает 12 м:

  • Желоба. Их метраж должен соответствовать длине карнизов. Линейное температурное расширение данных элементов не будет встречать никаких препятствий, поэтому параметры компенсационных расширений в данном случае можно опустить.
  • Желобные соединители. Так как желоба имеют длину по 3 м, то каждая 12-ти метровая линия обустраивается с помощью 3 соединителей.
  • Пара воронок. По количеству водосточных желобов.
  • Кронштейны. Чтобы подсчитать число крюков, необходимо поделить длину карниза на равные части, не превышающие 60 см. Перед этим потребуется сделать отступ от края на 50 мм.
  • Добавочные кронштейны. Установленная на углу здания воронка оснащается еще одним дополнительным держателем. Если воронка размещена по центру стены, таких держателей потребуется два.
  • Две пары желобных заглушек. Каждая ветка оформляется двумя заглушками.
  • Верхние и нижние колена, по 2 шт. Из них сооружаются отводы стояков.
  • Две короткие трубы, чтобы соединить колена. Они применяются в случае превышения свесами карниза параметра в 25 см. Отрезки труб отмеряют и обрезают по месту монтажа. Если ширина карнизного свеса менее 25 см, колена стыкуются напрямую друг ко другу.
  • Трубы под стояки. Для определения их длины замеряют расстояние от карниза до земли При этом производится вычитывание длины водосточного отвода и слива. Земную поверхность и стояк должно разделять не менее 20 см.
  • Крепежные кронштейны. Два из них потребуется обязательно: один – на нижнем колене, второй – на сливе стояка. Остальными крепежами оформляется каждое соединение водосточной системы, с шагом не менее 150 см. Читайте также: "Как установить водосток – варианты установки и инструкция по монтажу".


Чтобы рассчитать водосточную схему дома с мансардой, применяют этот же метод. То же самое касается оснащения водостоками многоярусных скатных крыш, где каждый скат рассчитывается отдельно. Чтобы определить число элементов и крепежей для полувальмовой и вальмовой кровли, придется столкнуться с дополнительными сложностями. В этом случае понадобится закупка не менее четырех угловых деталей и двух соединителей-компенсаторов. Компенсирующие и соединители функционируют по тому же принципу, что и линейные элементы. Однако в этом случае подобные компенсаторы необходимо установить в каждом замкнутом контуре.

На этой же стадии необходимо определить диаметр будущей конструкции. Комплектующие водостоков производятся в ряде типоразмеров, во избежание переливания по ходу отведения атмосферных осадков. Как гласят технические рекомендации, каждый м2 кровли должен оснащаться водосточными трубами сечением 1,5 см квадратных. Данный коэффициент является усредненным для центральных регионов нашей страны. Чтобы точно подобрать типоразмер водосточной системы, нужно первым делом определить, какую площадь кровли в состоянии обслужить одна воронка. Так как частные дома редко обладают площадью скатов более 80 м2, то чаще всего для установки водосточных желобов используют трубы сечением 100 мм, с возможностью корректировки данного параметра в ту или иную сторону.

Монтаж водостоков, желобов и труб на примере

Для простоты понимание лучше разобрать конкретный пример, в котором водосток монтируется на длинные металлические кронштейны после укладки кровельного материала. Благодаря использованию цементной черепицы существует возможность демонтажа нижнего ряда укладки.

В нашем случае монтаж желобов водосточной системы будет осуществляться на двух отдельных скатах длиной 12 м. Фронтонные свесы в этом примере будут иметь ширину 50 см. Воронка монтируется с таким расчетом, чтобы скрепленный с ней стояк находился в 10 см от угла.


Вначале фиксируются длинные кронштейны:

  1. Выполнение предварительной примерки, с прикладыванием крайнего держателя к участку монтажа.
  2. Чертеж линии сгиба. При этом кровельное покрытие должно заходить на желоб примерно на 1/3. Как только требуемая точка найдена, ножка кронштейна оснащается меткой.
  3. Определение наклона по отношению к воронке. При необходимости уклона каждого метра карниза на 3 мм общая высота определяется умножением 3 мм на 12. Полученный параметр 36 мм показывает разницу по высоте сгибов на крайних крюках.
  4. Нанесение линии сгибания. Это делается путем выкладывания необходимого числа кронштейнов в одну линию, с нанесением на их ножки наклонной линии.
  5. Нумерация отмеченных кронштейнов.
  6. Сгибание желобных держателей. Самый простой вариант – применить тиски. Работа должна проводится осторожно, во избежание повреждения антикоррозийного слоя.
  7. Крепление двух крайних держателей на поверхность обрешетки.
  8. Натяжка между ними одной или двух контрольных лесок. Одна из них применяется для обозначения дна, вторая обозначает верхние точки.
  9. Монтаж остальных кронштейнов по натянутым лескам.


Данный этап является наиболее сложным. Далее подготавливают к монтажу водосточный желоб и воронку. Для этого проводится примерка того участка желоба, на которую посредством воронки будет осуществляться крепление стояка. Для определения точного места для изготовления отверстия под воронку она надевает поверх желоба.

После обрисовки маркером контуров воронки проводится выпиливание ниши при помощи ножовки, с последующей зачисткой обрезанных кромок наждачной бумагой. Для фиксации воронки на желоб предусмотрены специальные защелкивающиеся борта.

Сооружаем водосточный стояк

Вначале надо собрать переход между горизонтальным и вертикальным участком водосточной системы. При наличии узких карнизов для этого достаточно соединить верхнее и нижнее колено.

Широкие карнизы потребуют проведения дополнительных работ:

  1. Соединение патрубка воронки с верхним коленом клеевым способом.
  2. Дополнительная примерка. Она осуществляется путем прикладывания нижнего колена на место монтажа. Для определения расстояния между коленями используют линейку.
  3. Для вычисления полной длины соединительного участка плюсуют расстояние между коленями, высоту патрубка верхнего колена и высоту встречной части нижнего колена.
  4. Раскрой и зачистка материала.
  5. Сборка перехода. При этом важно отметить точку, где прилегает верхний хомут. После этого переходник вновь разбирается для установки хомута. При окончательной сборке хомута все его детали намазывают клеем.
  6. Разметка точек расположения хомутов стояка. Для соединения полимерных водосточных труб применяются муфты, каждую из которых оснащают отдельным хомутом.
  7. Стыковка элементов стояка. Двигаться в этом случае нужно сверху вниз. При установке муфт внутри раструбов оставляют 10-15 мм для компенсационного расширения.
  8. Затяжка хомутов. Делать это следует не очень плотно – трубы должны иметь возможность двигаться.
  9. Установка слива на нижнюю трубу. Для этого используют водостойкий клей.


При отведении дождевой воды внутрь ливневой канализации стояк можно не оснащать сливом. В данной схеме труба просто оставляется выше канализационного водозабора на расстоянии 50-100 мм. Чтобы система не засорилась, желоба по верху перекрываются решетками. Также существует вариант с установкой защитных сеток на воронки.



Руководство по монтажу водосточной системы — ТЕХНОНИКОЛЬ SHINGLAS

  1. Наклон жёлоба к воронке должен быть 10 мм на 3 метра длины жёлоба.
  2. Вода с капельника должна попадать в центральную треть жёлоба.
  3. Если провести условную линию продолжения кровли, то край кронштейна должен быть ниже на 10 мм.

поэтапное руководство по монтажу

Этап 1Разметка 1.1

Определите места крайних кронштейнов на карнизе. Отметьте эти места. Край крыши должен находиться от кронштейна на расстоянии не более 150 мм.

1.2

Определите места установки водосливных воронок. Воронка может располагаться с краю или по центру. Установите кронштейн на противоположной стороне карниза, соблюдая наклон.

Установите водосточную воронку напрямую к лобовой доске саморезами через специальные отверстия. В случае отсутствия лобовой доски воронку необходимо установить на удлинители кронштейна.

1.3

Натяните верёвку с необходимым уклоном между крайним кронштейном и воронкой. Ближайшие к воронке кронштейны устанавливайте с каждой стороны элемента на расстоянии 100-150 мм.

1.4

Зафиксируйте кронштейны по всей длине карниза с шагом 500-600 мм, начиная от места установки воронки.

Этап 2Монтаж кронштейнов

В ассортименте существует 3 способа крепления кронштейнов:

Пластиковый кронштейн к лобовой доске

В случае, когда шаг кронштейнов не совпадает с шагом деревянных стропил рекомендуется крепить прямой удлинитель кронштейна или металлический кронштейн в ОСП-3, заранее подготовив сплошное основание.

Этап 3Установка водосточных жёлобов 3.1

Вставьте жёлоба внутрь воронки до обозначенной линии. Соединение желоба с воронкой необходимо производить в направлении «изнутри-наружу»: от внутренней стороны жёлоба (от фасада здания) к внешней до защёлкивания с фиксирующим элементом воронки.

3.2

Установите водосточные жёлоба в кронштейны до защёлкивания с фиксирующими элементом кронштейна. Соединение жёлоба с кронштейном также необходимо производить в направлении «изнутри-наружу».

3.3

При необходимости соединить два жёлоба установите соединитель жёлоба. Ближайшие к соединителю кронштейны установите с каждой стороны элемента на расстоянии 100-150 мм. Вставьте жёлоб в соединитель жёлоба до обозначенной линии. Соединение жёлоба с кронштейном необходимо производить в направлении «изнутри-наружу».

3.4

В случае расположения воронки на краю карниза, чтобы закрыть воронку заглушкой вам необходимо соединить воронку и заглушку отрезком из водосточного жёлоба. Распил жёлоба производите ножовкой с мелкими зубьями с последующей зачисткой среза напильником.

Этап 4Установка углов, заглушек и защитных решёток жёлоба 4.1

Для соединения жёлобов на внешнем или внутреннем углу используйте угол универсальный.

4.2

Если угол поворота кровли не равен 90°, используйте угол жёлоба регулируемый, который состоит из двух элементов и подрезается по месту по отметкам угла поворота, заранее нанесенным на заводе-изготовителе. Соединение дополнительно герметизируйте.

4.3

Установите заглушку в жёлоб до защёлкивания с фиксирующим элементом заглушки.

4.4

Водосточные жёлоба закройте сверху защитной решёткой для предотвращения засора водосточной системы. Установите решётку в жёлоб до защёлкивания.

Этап 5Установка водосточных труб 5.1

В случае наличия карнизного вылета для соединения воронки с водосточной трубой используйте два универсальных колена и отрезок трубы, подрезанный на требуемую длину.

5.2

На нижнее колено обязательно установите хомут.

В случае отсутствия карнизного вылета соедините водосточную воронку с трубой. Соединение возможно двумя способами:

Напрямую соединить воронку с трубой

С помощью соединительной муфты

5.3

Водосточные трубы крепятся к основанию здания при помощи хомута крепления трубы. Шаг хомутов составляет не более 1,5 метров.

В ассортименте существует еще один вид крепления — хомут крепления трубы универсальный, который позволяет крепить водосточные трубы на требуемом для вас расстоянии на любые виды фасадов.

  • Установите дюбель в несущую часть фасада. Механический крепеж хомута подбирается согласно отступа от фасада, толщины теплоизоляции и должен заходить минимум на 50 мм в несущую конструкцию.
  • Навинтите хомуты на крепления.
  • Затяните хомуты на трубе, не сдавливая слишком сильно.
5.4

Соединение водосточных труб между собой производится при помощи соединительной муфты, которая фиксируется на фасаде при помощи хомутов.

5.5

Установите водосточный слив на трубу и зафиксируйте его хомутом. При этом минимальное расстояние слива от грунта должно составлять не менее 150 мм от отмостки.

Если скат кровли заканчивается примыканием к стене, то необходимо установить поворотный отлив. На сплошное основание установите пристенный поворотный отлив и галтель, механически зафиксируйте их к основанию. Заведите кровельный материал на галтель.

Как пошагово производится установка водостока своими руками

Содержание статьи

Водосточная система – это неотъемлемая часть любого здания. Она защищает его фасад от влаги, которая скапливается, а затем стекает по крыше вниз. Сегодня элементы таких систем изготавливают из различных металлов, в том числе и меди, и разных видов пластика.

Подготовка к установке водостока

Водосток своими руками может быть устроен из любого материала, так как инструкция по монтажу одна на всех. Связано это с тем, что они имеют одинаковую структуру, вне зависимости от материала изготовления отдельных их элементов.

Вернуться к содержанию ↑

Пошаговая инструкция монтажа

Как и любой другой процесс, этот требует некоторой последовательности. Поэтому оптимальным вариантом будет рассмотреть весь процесс сборки пластиковых или металлических водостоков именно по этапам. Начинается, все как обычно, с подготовки. Для этого должна быть изготовлена схема системы, или план. Дальше по ней проводят расчеты, а также закупают материал согласно расчетам.

Когда все это сделано и весь материал уже имеется, то можно приступать к непосредственному монтажу.

Монтаж крепежных элементов

Монтаж водостока своими руками начинается с того, что устанавливаются кронштейны. Надо сразу сказать, что сегодня промышленность выпускает большое разнообразие разных типов кронштейнов. Выбор будет зависеть, главным образом, от того, на какое место этот кронштейн планируется крепить:

  • Стропильная система;
  • Стена.

Совет! Крепить кронштейны нужно так, чтобы их осевая линия была немного наклонена. Достаточно будет 5 см на каждые 10 метров. Это позволит позже установить желоб с уклоном в сторону сливной трубы.

Расстрояние между кронштейнами

В том случае, если длина желоба будет больше 20 метров, то рекомендовано делать два уклона по 10 метров, соответственно, и сливных труб будет тоже две.

Кронштейны следует крепить на расстоянии в 50-60 см друг между другом. Очень часто получается такая ситуация: кронштейны планируется крепить к стропилам, а те расположены с расстоянием в 120 см. При этом сами держатели нужно крепить через каждые 50-60 см. в таком случае поступают очень просто – используют два разных типа держателей. При этом одни необходимо монтировать на стропила, а другие – на стены.

Установка воронок

Устройство водосточной системы подразумевает установку водоприемных воронок. Это элементы, которые служат для приема воды из желоба и направления ее в сливную трубу.
Сразу нужно сказать, что воронки крепят только в местах крепления сливных стояков, что должно быть понятно из вышесказанного.

Кроме всего прочего, часто воронки служат соединителями пластиковых желобов. В таком случае необходимо начинать работу именно с них.

Установка воронки

Для этого в воронках, в тех местах, в которых к ним будет крепиться желоб, вырезается специальное отверстия, при этом края после работы зачищаются. Для крепления пластиковых воронок используют клей.

После того, как удалось сделать все эти процедуры, воронка оснащается специальной сеткой, которая не будет пропускать различный мусор в сливную трубу.

Работа с желобами

Желоба, как и сами трубы, могут быть как прямоугольной формы, так и круглой. В зависимости от этого выбираются нужные крепежи под них. Поскольку речь о таких фиксаторах шла немного выше, то сейчас остается сказать, что желоба просто вставляются в них.

Те края, которые остаются неиспользованными, закрываются специальными заглушками.

Соединение желобов

Совет! заглушки следует приобретать только с резиновыми уплотнителями. Если же таковых не имеется, то такой уплотнитель следует сделать самому.

Процесс соединения желобов

Если соединение желобов осуществляется не через воронку, то сделать это можно только при помощи специального доборного элемента, который называется соединителем. Он одевается на два торца разных желобов и скрепляет их, образуя замочное соединение.

Установка колен

Колено может иметь прямоугольную или круглую формую в зависимости от формы воронки. Вообще, перед тем, как установить водосточную систему, следует определиться и с ее материалом, и с ее формой и другими параметрами.

Установка колен

Итак, колено одевается прямо на воронку снизу. Колено нужно для того, чтобы направить сливную трубы в сторону к стене. Это позволит закрепить ее специальными хомутами. Колена могут иметь разные углы.

Монтаж стояков

Итак, после того, как коленья были присоединены, можно приступать к установке стояков. Сделать это довольно просто. Сначала стояк крепиться к колену снизу. Дальше он сам закрепляется хомутами. После этого к установленной части трубы приставляют еще одну, если это необходимо, то есть в том случае, когда высоты первой части не достаточно.

Как работать с хомутами

Отдельно следует рассмотреть вопрос о хомутах. Сразу нужно сказать, что для кирпичных и деревянных фасадов используют разные элементы. Однако, как правило, хомут представляет собой две дуги, которые одевают на стояк с двух разных его сторон, затем фиксируют. Фиксация осуществляется при помощи двух болтов, которые закрепляются на концах дуг.

Конечный элемент – слив

Слив по форме очень напоминает колено. Собственно и функции у него такие же – он служит для поворота стояка, только на этот раз уже в сторону от стены.

Слив водостока

Труба и слив устанавливаются так, чтобы от края последнего до отмостки было около 40 см.

Вернуться к содержанию ↑

Вывод

На этом монтаж водосточной системы можно считать полностью завершенным. Надо сказать, что одним из самых главных требований, которые предъявляются к таким системам, являются прочность и надежность. Нагрузки на них всегда разные, поэтому и рассчитывать нужно на максимально возможную, а именно, на количество воды, на осадки в виде снега и так далее.

Для обеспечения прочности, достаточно просто должным образом установить все элементы, а также обеспечить герметичность всех швов. Выполнив эти два мероприятия, любая схема водостока будет надежной и долговечной. Остается только сделать!

Вернуться к содержанию ↑

Монтаж водостоков

АвторПоделитесьОцените

Виктор Самолин

Интересное по теме:

Монтаж водосточной системы — полезные статьи от Ваша Кровля

Установка системы водоотведения целесообразна на здании любого типа. Она решает важную задачу - отводит ливневые воды от фасада и цоколя. Таким образом, главные опорные конструкции не теряют внешней привлекательности и не разрушаются от пагубного воздействия влаги. Помимо этого, продлевается срок службы самой кровли, а придомовая территория остается ухоженной.

В статье мы рассмотрим популярные виды водосточных систем, из каких элементов они состоят и как правильно организовать систему отлива в частном доме.



Виды водосточных систем

Обычно применяют конструкции фабричного производства. Все элементы такой системы изготовлены с соблюдением допустимых норм и продуманы до мелочей: они легко и быстро стыкуются между собой, позволяя создать надежную систему.

Материалы, которые используют производители, долговечны, не подвержены коррозии и гниению, не выцветают со временем и требуют минимального ухода в процессе эксплуатации.

Иногда домовладельцы сооружают самодельный водосток. Но создать его самостоятельно, выдерживая все стандарты и требования, дело не легкое. Готовые системы водоотведения более удобны в установке и не отличаются дороговизной.



Пластиковая водосточная система

Фиксируется двумя способами: на герметик или с уплотнителем. Изготавливается из прочного ПВХ, выдерживающего морозы, температурные перепады, нагрузки снега и ультрафиолет.





Основные преимущества:

  • легкость материала и взаимозаменяемость элементов способствуют быстрому монтажу на кровле любой конфигурации,
  • пластичность позволяет желобам возвращать свою форму после высоких механических нагрузок,
  • бесшумность,
  • широкая цветовая гамма, нестандартные формы и дизайнерские решения,
  • срок службы до 30 лет,
  • невысокая цена.

Из недостатков можно отметить отсутствие ремонтопригодности, поврежденная часть подлежит замене. ПВХ подвержен расширению, это следует учитывать при установке. Если водосток смонтирован с использованием уплотнителей, со временем они изнашиваются и нуждаются в замене.

Для этого необходимо разобрать и снова собрать всю конструкцию. Дешевые системы не выдерживают мороза и солнца, появляются трещины и высветление пятнами.

Рекомендуем приобретать водосточную пластиковую систему от ведущих производителей: Docke, Holtzplast, Nicoll, они отличаются надежностью и письменно гарантируют свою продукцию.



Металлическая водосточная система

Материалом для изготовления служит сталь с цинкованием и покрытием полимером или медь. По сравнению с трубами из ПВХ, конструкции из металла способны справиться с самыми высокими нагрузками от проливных ливней, наледи и снежных заносов.





Преимущества:

  • прочность,
  • пожаробезопасность,
  • эффективны на многоэтажных и промышленных зданиях,
  • увеличенная глубина желоба (в сравнении с ПВХ на 30%) препятствует засорению и повышает пропускную способность, позволяя сэкономить на количестве труб,
  • наличие герметичных замков упрощает установку,
  • удобные размеры: желоб длинной до 9 м., в то время как длина пластиковой трубы не превышает 3-х м.,
  • длительная эксплуатация до 50 лет.

Слабые стороны водосточных систем из металла — высокая цена, небольшой выбор цветов, значительный вес. Повреждения полимерного слоя может привести к образованию ржавчины. Система устанавливается на крыши с углами 90 гр.

Выбирать водосточную систему рекомендуется исходя из климатических факторов и конструктивных особенностей дома и крыши.



Особенности конструкций

Желоба для отвода воды выпускаются по форме: прямоугольные и круглые. Ширина подбирается исходя из площади крыши, она может варьироваться от 100 до 200 мм.

Стандартные габариты диаметра трубы лежат в пределах 75-185 мм. Размеры и форма желобов определяют пропускную способность водосточной системы, у каждой марки эти значения свои.

Для вычисления размера желоба, нужно:

  1. Выяснить значение самого высокого уровня осадков в районе проживания.
  2. Посчитать площадь наибольшего ската крыши по формуле:

 S=(A+B/2)xC

Для крыш, наклон которых меньше 10 гр. площадь рассчитывается по формуле:

S=AxC

По полученным данным, ориентируясь на таблицу выбирают водосток нужного размера:

После этого высчитывают количество всех необходимых элементов.



Пример расчета водосточной системы

На простой вальмовой крыше рассчитаем водосточную систему из ПВХ.

  1. Водосточный желоб.

Функция - собирать осадки с кровли. Желоба из пластика выпускают длиной 3 м. Монтировать нужно с минимальным уклоном 1 см. на 3 м. Чтобы вычислить количество, периметр основания крыши делим на 3 м.

В примере получаем: 36м. / 3м. = 12

Итого, нам понадобиться 12шт.

Размеры желательно округлять до полной длины. Минимум соединений - система надежнее и проще монтаж.

  1. Угловые элементы желоба.

Функция - изменять траекторию водного потока. Бывают внутренними и внешними, 90гр. и 135гр. Крепятся по углам крыши.

В нашем случае необходимы внешние углы 90гр. в количестве 4-х шт.

  1. Воронка, муфта (соединитель), заглушка желоба.

Воронка направляет воду из желобов в ливневую трубу. Расчет количества выполняют учитывая размер свеса крыши. При длине меньше 10м. - достаточно одного водостока, и соответственно одной воронки, более 10м. - два. Между воронками оставляют расстояние не больше 20м.

По примеру, нужны воронки - 4шт.

У каждой фирмы производителя своя специфика монтажа водосточной системы. А именно, крепление угловых элементов к желобу водостока. Чаще соединение выполняют напрямую, без использования муфт. В некоторых случаях необходимо применять муфты (соединители).

Поэтому в нашем примере количество муфт желоба 8 или 16 шт.

Заглушки устанавливаются на конце желоба, у нас они отсутствуют.

  1. Кронштейны.

Желоба фиксируют кронштейнами — расстояние между ними составляет 60см. Рядом с воронками, по углам, в соединительных местах монтаж кронштейнов является обязательным.

Размеры кронштейнов могут отличаться. Короткими крепят желоб на лобовую доску. В этом варианте монтаж возможен после укладки черепицы на кровлю. Длинные кронштейны фиксируют желоб на стропила. Поэтому в подобной ситуации установку совершают до монтажа черепицы.

В примере необходимо 68 кронштейнов.

  1. Труба водосточная, колено для тубы, наконечник (слив), хомут универсальный.

Труба выполняет функцию вертикального слива. Как и желоб, она бывает прямоугольной или круглой. Считается по количеству воронок. По нашей модели воронки 4шт., соответственно трубы тоже 4. Типовая длина пластиковой водосточной трубы 3м. Расчет производят по высоте стен. Если она равна 3м., значит необходимое количество труб — 4 шт.

Колено для трубы обладает углом в 45гр. или 72гр. В примере на один водосток требуется два колена 45гр. и один сливной наконечник. В нашем случае 4 водосточных трубы, значит нужно 8 колен и 4 наконечника.

В случае соединения двух колен, делают замер расстояния от одного торца трубы до другого и прибавляют 10см. для завода водостока в колена.

Хомут универсальный закрепляет трубу к фасаду здания. Шаг установки от 1м. до2 м., возле колен и наконечника крепление обязательно. Трубу располагают не менее чем на 40см. от стены. По примеру нужно 8 хомутов.



Пошаговая инструкция по монтажу водосточной системы из ПВХ

  1. Установить воронки желоба.
  2. Закрепить кронштейны. Фиксировать от воронки на 2см. по обе стороны. Проверить наклон, он должен составлять 2гр. касательно воронки. Начинать монтаж кронштейнов с края, с которого пойдет уклон желоба.

    Крепление элементов водостока на лобовую доску: кронштейн желоба, воронка, соединитель желоба

    Крепление элементов водостока без лобовой доски: кронштейн желоба, воронка, соединитель желоба

Когда стена длинная от 10м. до20 м., установку кронштейнов выполнить одним из способов:

  • Простой наклон, когда средний желоб располагают выше и вода стекает в воронки по краям крыши.
  • Двойной наклон, когда выше выставлены крайние желоба и вода течет в воронку между ними.
  1. Установить соединители желоба на равных отрезках между кронштейнами. Перед монтажом желоба соединители промазать клеем или уплотнить резиной зону соединения.
  2. Отрезать желоб ножовкой.
  3. Присоединить воронку к желобу — уложить желоб на кронштейны, граничащие с воронкой. Учитывать расширение ПВХ! Дрелью с насадкой «коронка» выполнить отверстие в желобе под воронку. Монтируя по клеевой системе, в месте соединения поставить уплотнитель.
  4. Установить углы и заглушки на желоб, проклеивая или прокладывая уплотнитель.
  5. Закрепить хомуты, просверлив под крепеж отверстия.
  6. Смонтировать водосточные трубы. Можно начать с установки колена или поставить трубу в воронку. Фиксировать колено на резиновый уплотнитель или клей. Соединения трубы выполняют без клея и уплотнителя. Трубы заводить с зазором 2мм. для расширения пластика. Закрепить трубу к стене хомутом.
  7. Поставить наконечник (слив). Слив должен направлять воду в дренажный канал или колодец, не разрушая фундамент.
  8. Поставить защитные сетки листоуловители.





Монтаж металлической водосточной системы — пошаговое руководство

  1. Установить кронштейны с шагом 80-90 см. одним из способов: к стропилу, поверх стропил или к обрешетке. После расчета угла наклона крепежей (рекомендуемый 2-3 мм. на 1 м.), сделать на них метки и отогнуть инструментом для загиба. Начальный и заключительный кронштейны должны находиться от края крыши на 10-15 см.
  2. Желоба отрезать по размеру ножовкой, выполнить отверстие под воронку, клещами выровнять форму. Во избежание коррозии все места среза покрыть полимерной краской.
  3. Воронку закрепить к желобу с внешней стороны, снизу зажать клеммой. Установить заглушки.
  4. Монтировать желоб на кронштейны, соединять замками с зазором температурного расширения 2-3 мм. Прокладки из резины обработать герметиком. Замок закрепить клеммой. При соединении угловых элементов также делать зазор 2-3 мм.
  5. Трубу фиксировать хомутами аналогично водостоку из пластика. Слив закрепить к трубе заклепками.





Организация обогрева водосточной системы.

Обогрев устанавливается в регионах с суровыми зимами, чтобы избежать порчу системы вследствие ее обледенения и исключить протекание кровли. Для этого монтируют нагревательный кабель на нижнюю зону ската кровли или в водосточную трубу и желоб.





Основные ошибки монтажа водосточной системы

  • Неверный расчет пропускной способности приводит к переливу воды и разрушению желоба.
  • Экономия на комплектующих. Например, если не установить решетки, водосток быстро засориться.
  • Неправильный угол наклона желоба и недостаток воронок служат причиной переливов и намоканию стен.
  • Если установить трубу плотно к стене, это губительно скажется на фасаде и фундаменте.
  • Установка хомутов на большом расстоянии приводит к разрушению труб в следствии сильного ветра.
  • Не соблюдение правильной дистанции между кронштейнами повлечет прогибание и порчу желоба.






Последствия ошибочного расчета и монтажа водосточной системы приводит не только к выходу из строя элементов водостока, но и преждевременному разрушению несущих конструкций коттеджа.

В компании Ваша кровля вы можете получить бесплатную консультацию, получить профессиональный расчет водосточной системы с учетом конструкции вашего дома и всех климатических особенностей, предложим экономически выгодный вариант.

Нашим клиентам мы предлагаем пластиковые и металлические водосточные системы от известных производителей, которые проверены временем и имеют сертификаты качества.

Вы всегда можете заказать монтаж водосточной системы в Ваша Кровля — на все работы мы предоставим письменные гарантии.

Водосточные желоба: установка в 8 этапов

Описание проекта

Стоимость

В среднем от 2 до 6 долларов за погонный фут. (Более 20 долларов за медь).

Расчетное время

От 6 до 8 часов

В домах в большинстве регионов страны водосточные желоба и водосточные трубы необходимы для сбора и отвода дождевой воды. Без них вода разъедала бы почву вокруг фундамента, разбрызгала бы грязь на сайдинг и, вероятно, просочилась бы в подвал или в подвал.

Водосточные желоба

чаще всего устанавливают профессионалы, но нет причин, по которым вы не можете сделать это самостоятельно. Все материалы и аксессуары легко доступны в домашних магазинах, на лесных складах и кровельных предприятиях. А если вы собираетесь заменить водосточные желоба и водосточные трубы, вы также можете полностью обновить внешний вид и производительность водосточной системы.

Здесь мы покажем, как установить воспроизводящие полукруглые водосточные желоба, которые являются точными копиями размеров и стилей водосточных желобов старых домов.Эта система имеет гофрированные водосточные трубы и декоративные кронштейны из литого алюминия.

Обзор водостоков

Иллюстрация Грегори Немека

Многие домовладельцы ухаживают за своими потрепанными, дырявыми желобами, потому что они просто не видят, что новые водостоки перевешивают затраты на их замену. Вот почему мы привлекли Агустина Крукстона, владельца компании Classic Gutter Systems в Каламазу, штат Мичиган, чтобы показать, насколько привлекательными могут быть водосточные желоба и насколько легко их установить.

Что произойдет, если у вас нет желобов?

Если в вашем доме нет водосточного желоба, дождевая вода, которая стекает с крыши и падает на землю, может повредить сайдинг и отделку. Если у вас есть подвал, вода тоже может просочиться в него.

Стоимость водостоков

Его компания производит отличительные полукруглые желоба для репродукций, которые использовались в нескольких телепроектах This Old House TV. Используемые здесь темно-зеленые алюминиевые желоба (2,75 доллара за погонный фут, только материалы) были прикреплены к лицевой панели с помощью литых алюминиевых скоб с закрытыми изгибами (8 долларов каждая), которые домовладельцы выкрасили распылением под античное золото.На концах желобов расположены гофрированные алюминиевые водосточные трубы диаметром 4 дюйма (1,75 доллара за погонный фут), которые были заказаны в белом цвете, чтобы соответствовать отделке дома.

Чтобы обеспечить надлежащий дренаж желобов, убедитесь, что они имеют уклон (½ дюйма на каждые 10 футов) в сторону водосточной трубы. Для желобов длиной более 40 футов лучше всего наклонять желоб от середины к водосточной трубе на каждом конце. Или вы можете наклонить желоба вниз с каждого конца к единственной водосточной трубе, расположенной в середине трассы.Определите, что лучше всего подходит для вашего дома, прежде чем заказывать водосточные желоба и насадки.

Как установить желоба за 8 шагов

1. Привязка линий разметки

Фото Мэри Бет Монтгомери
  • Отметьте самую высокую точку желоба на лицевой панели на 1 ¼ дюйма ниже металлической планки отлива (на показанной здесь сверхширокой лицевой панели желоб находится ниже).
  • На другом конце фасции (или в месте водостока, если он есть в середине участка) отметьте нижний конец желоба, помня, что уклон должен составлять примерно ½ дюйма на каждые 10 футов запустить.
  • Проведите мелом линию между двумя точками (как показано).

Совет: проверьте облицовку на предмет гниения и при необходимости отремонтируйте перед установкой желобов.

2. Прикрепите кронштейны облицовки

Фото Мэри Бет Монтгомери
  • Найдите хвосты стропил за облицовкой; они обычно расположены на расстоянии 16 дюймов по центру (ищите характерные шляпки гвоздей).
  • Сделайте отметку по линии мела на каждом хвосте стропила.
  • Просверлите пилотное отверстие диаметром ⅛ дюйма в лицевой панели и в хвостовой части стропила на каждой отметке.
  • Закрепите опорные кронштейны-дюймовыми шурупами из нержавеющей стали, длина которых достаточна, чтобы проникнуть в стропила на 2 дюйма (как показано).

Совет: нанесите мыло на шурупы, чтобы их было легче продеть через облицовку и в хвосты стропил.

3. Желоб для пилы на длину

Фото Мэри Бет Монтгомери
  • Отрежьте секцию желоба по длине с помощью ножовки и авиационных ножниц или 12-дюймовой торцовочной пилы с твердосплавным покрытием (как показано).
  • Если желоб продолжается за углом, отрежьте соответствующий угол (обычно 45 градусов) на этом конце.
  • Если для участка требуется две секции желоба, перекрывайте их на 8 дюймов и используйте саморезы из нержавеющей стали или заклепки длиной 3/8 дюйма в два ряда по четыре в каждом, чтобы соединить их.

Совет: винты или заклепки размещайте по бокам желоба, а не внизу.

4. Установите заглушки

Фото Мэри Бет Монтгомери
  • На торце желоба с квадратным сечением прикрепите сферическую торцевую крышку с алюминиевыми заклепками.(Если желоб не поворачивает за угол, прикрепите торцевые заглушки к каждому концу.)
  • Для этого временно удерживайте торцевую крышку на месте с помощью одного винта для листового металла, затем просверлите отверстие диаметром 1/8 дюйма и установите одну заклепку (вверху).
  • Удалите временный винт и замените его заклепкой.
  • Для обеспечения водонепроницаемости соединения заклепки и шов торцевой заглушки на внутренней стороне желоба герметизируйте высококачественным силиконизированным герметиком.

5. Вырезать водосточные трубы

Фото Мэри Бет Монтгомери
  • Используйте водосточную трубу, чтобы отметить расположение водосточной трубы на нижнем конце желоба.
  • Для этого переверните желоб вверх дном и поместите выпускное отверстие сверху.
  • Обведите внутреннюю часть выпускного отверстия, чтобы отметить сливное отверстие на желобе.
  • Просверлите отверстие диаметром ¼ дюйма в центре контура круга.
  • Переверните желоб и прорежьте водосточное отверстие с помощью кольцевой пилы диаметром 4 дюйма, вставленной в сверло (как показано). (Вы также можете использовать молоток и зубило, чтобы вырезать отверстие.)

6. Установить желоб

Фото Мэри Бет Монтгомери
  • Вставьте желоб в кронштейны, которые вы привинтили к лицевой панели.
  • Поверните желоб вверх, пока его задний край не войдет в крючки в верхней части задней части скоб (как показано).
  • Через отверстие для винта в каждом кронштейне просверлите отверстие диаметром 3/16 дюйма в переднем крае желоба.
  • Прикрепите желоб к кронштейну с помощью крепежного винта № 8-32 из нержавеющей стали длиной 1 дюйм и гайки с фланцем.

Совет: алюминиевые желоба и кронштейны можно покрасить распылением, чтобы они сочетались с отделкой дома или контрастировали с ней.

7. Сформировать стык полосы и под углом

. Фото Мэри Бет Монтгомери
  • Закройте стык между двумя отрезками водосточного желоба на каждом углу косой полосой - алюминиевой полосой шириной 3 дюйма.
  • Плотно оберните алюминиевую полосу вокруг нижней стороны желоба. Закрепите его восемью заклепками или винтами для листового металла.
  • С помощью ножниц вырежьте треугольный участок из верхней части косой кромки полосы (как показано на рисунке), а затем отогните две створки вниз по верхнему краю желоба.
  • Этот шов также можно сделать более водонепроницаемым, добавив высококачественный силиконизированный герметик.

8. Подсоедините водосточную трубу к желобу

. Фото Мэри Бет Монтгомери
  • Прикрепите выпускной патрубок к водостоку четырьмя заклепками или винтами.
  • Прикрутите колено водосточной трубы к выпускной трубе, выступающей из желоба.
  • Прижмите другой локоть к дому и отрежьте кусок водосточной трубы так, чтобы он поместился между двумя локтями.
  • Используйте плоскогубцы с острыми кончиками, чтобы слегка обжать локоть, чтобы он вошел в водосточную трубу (как показано).
  • Скрепите детали вместе заклепками или винтами.

Совет: используйте два кронштейна для водосточной трубы в одноэтажном доме и три кронштейна в двухэтажном доме.


При добавлении бочки от дождя ...

  • Установите две бетонные брусчатки толщиной 2 дюйма на землю непосредственно под выпускным отверстием водосточной трубы.
  • Установите дождевую бочку на бетонную брусчатку.
  • Установите дивертер в водосточную трубу, расположив его на уровне верхней части водосточной трубы.
  • Прикрепите водосточную трубу небольшой длины к нижней части переключателя.
  • Подсоедините гибкий шланг переключателя к отверстию сбоку бочки от дождя.

Инструменты

5 Ошибки при установке водосточного желоба своими руками, которых следует избегать

Установка водосточного желоба намного сложнее, чем кажется, поэтому лучше доверить эту работу опытному профессионалу, чем пытаться сделать это самостоятельно.Выполнение маршрута DIY может сэкономить вам деньги на начальном этапе, но любые ошибки, которые вы совершите, могут привести к серьезному повреждению вашей собственности водой, что в конечном итоге обойдется вам дороже. Вот несколько типичных ошибок, которые допускают домовладельцы, пытающиеся установить водосточные желоба самостоятельно:

1. Выбор неправильного типа желоба

Это самая частая ошибка домашних мастеров. Помните: не бывает двух одинаковых домов - у каждого свой набор потребностей, поэтому универсальный подход к установке водостока не сработает.Перед совершением покупки вам необходимо тщательно изучить различные доступные варианты и принять во внимание такие вещи, как наклон вашей крыши, размер вашего дома и количество осадков, которые обычно выпадают в вашем регионе.

Чтобы помочь вам начать работу, вот обзор основных типов водостоков в зависимости от их профиля, формы и материала:

Профили желоба

  1. Полукруглые желоба - Традиционный вариант, полукруглые желоба обычно используются в домах в классическом стиле.Из-за своей формы они не могут быть установлены непосредственно на облицовочную доску - вам придется установить подвесы под полукруглыми желобами.
  2. Водосточные желоба типа K - В настоящее время самый популярный тип водосточных желобов в США, водосточные желоба типа K, обладают многочисленными преимуществами. Они плоские с одной стороны, что позволяет легко прикрепить их к лицевой панели. Кроме того, они могут удерживать больше воды, чем водосточные желоба других типов.
  3. Водосточные желоба - Часто встречающиеся в западных штатах, желоба фасции также используются как облицовочная доска для домов, в которых их нет.

Материалы

  1. Алюминий - Многие домовладельцы предпочитают алюминиевые водосточные желоба, потому что они экономичны, устойчивы к коррозии, легки, просты в установке и представлены в большом разнообразии цветов.
  2. Медь - Медные желоба - хороший выбор, если вы ищете долговечные желоба. Единственный недостаток в том, что их исключительная долговечность обходится недешево.
  3. Оцинкованная сталь - В процессе гальванизации к стали добавляется слой цинка для защиты от ржавчины.Однако со временем цинковое покрытие потускнеет, и ваши желоба станут уязвимыми для коррозии. Вот почему регулярное техническое обслуживание желобов из оцинкованной стали является обязательным. Если у вас есть желоба из оцинкованной стали, большинство подрядчиков рекомендуют установить ограждения для желобов, которые предотвращают попадание листвы и всевозможного мусора и, как следствие, засорение желобов.
  4. Galvalume - сталь Galvalume покрыта цинком и алюминием и имеет срок службы примерно в девять раз дольше, чем оцинкованная сталь.
  5. Цинк - Эти водосточные желоба стоят дороже алюминиевых, но могут прослужить вдвое дольше и требуют очень небольшого обслуживания.
  6. Винил - Винил не такой прочный, как металл, но недостаток прочности он с лихвой компенсирует простотой установки и экономичностью. Однако виниловые водостоки могут быть не лучшим выбором для домов в холодном климате - винил становится хрупким при низких температурах.

Совет покупателю: ищите бесшовные желоба

Бесшовные желоба лучше секционных.Швы - самое слабое место водосточной системы. Со временем секции желоба могут разъединяться друг от друга, оставляя щели в стыках там, где они встречаются, что, следовательно, увеличивает риск утечки. Кроме того, в этих стыках может застревать листва и другой мусор. Поскольку у бесшовных желобов меньше стыков, они требуют меньшего обслуживания и менее подвержены утечкам.

2. Выбор неправильного размера желоба

Еще одна распространенная ошибка - неправильный размер желоба.Стандартная водосточная система составляет 5 дюймов в длину и 6 дюймов в ширину, с водосточными трубами 2 x 3 дюйма или 3 x 4 дюйма в длину и ширину и 3 или 4 дюйма в диаметре. Однако размер желобов в конечном итоге зависит от количества осадков, получаемых в вашем районе, а также от наклона крыши. Как правило, чем круче уклон вашей крыши, тем больше дождевой воды может собирать ваша крыша и тем больше должны быть желоба.

Учитывайте местный климат

Помимо количества осадков, выпадающих в вашем районе, вам также необходимо учитывать риск накопления снега и льда.Например, ледяные дамбы - обычная проблема в районах с холодным климатом. Ледяные плотины обычно образуются, когда снег, падающий на вашу крышу, тает, а затем снова замерзает на краю крыши. Обычно это происходит из-за плохой вентиляции и изоляции чердака. Ледяные дамбы также могут образоваться, если вода, выливающаяся из желобов, замерзнет.

Конечно, лучший способ предотвратить образование ледяных дамб - это убедиться, что ваш дом имеет соответствующую изоляцию и ваши желоба достаточно велики, но также могут помочь системы водосточных желобов с подогревом.Системы обогрева водосточных желобов тают снег и лед до того, как они достигнут ваших желобов, снижая риск образования ледяных дамб и переполнений водосточных желобов.

3. Слишком большое расстояние между держателями желоба

При установке желобов убедитесь, что поддерживающие их кронштейны не слишком далеко друг от друга. В противном случае желоба могут провиснуть. Как правило, вешалки должны располагаться на расстоянии не более трех футов друг от друга. Однако в домах в холодном климате подвесы для желобов должны располагаться на расстоянии не более двух футов друг от друга, поскольку необходима дополнительная опора, чтобы компенсировать дополнительный вес из-за снега и льда.

4. Отсутствие учета наклона крыши

Желоба должны иметь достаточно крутой уклон, чтобы дождевая вода могла стекать в водосточные трубы. Если уклон будет слишком крутым, вода хлынет в водосточную трубу и, вероятно, выльется через край. С другой стороны, если угол слишком мал, вода будет скапливаться в некоторых частях желоба. Опытный подрядчик по водосточным желобам учтет эти факторы при установке вашей системы.

5. Неправильная установка водосточной трубы

Не забывайте о водосточных трубах.Если водосточная труба не установлена ​​должным образом или размещена в неправильном месте, дождевая вода может просочиться в фундамент или даже повредить ваш фасад. В идеале водосточная труба должна отводить воду на расстояние от 8 до 10 футов от фундамента вашего дома.

Защита от дождя для вашего патио

Водосточные желоба

отводят дождевую воду с крыши и не позволяют ей просачиваться в фундамент. Чтобы защитить свой внутренний дворик и уличную мебель от дождя, вам следует подумать об установке навесов.В частности, отличным выбором являются выдвижные навесы. Вы можете легко отрегулировать выдвижные навесы, чтобы на вашем патио было нужное количество тени или солнечного света.

Почему лучше доверить установку водосточного желоба профессионалам

Большинство домовладельцев выбирают работу своими руками, чтобы сэкономить деньги на рабочей силе, не понимая, что это может в конечном итоге обойтись им дороже. Помните: водосточные желоба - это первая линия защиты вашей крыши от дождя.Таким образом, любая ошибка установки, которая, вероятно, возможна в проекте DIY, учитывая сложность установки водостока, может сделать вашу крышу уязвимой для повреждения влажностью. Любая экономия, которую вы можете получить за счет затрат на рабочую силу, будет быстро компенсирована затратами на ремонт и замену в долгосрочной перспективе.

Гораздо разумнее доверить свои потребности профессионалам, специализирующимся на установке желобов и выдвижных навесов. Таким образом, вы можете отдыхать спокойно, зная, что водосточный желоб был установлен правильно и ваша крыша защищена.Не говоря уже о том, что вы избежите опасности падения и сэкономите много времени и сил.

Просто обязательно проведите исследование, прежде чем нанимать подрядчика. Вот вам совет: опыт работы подрядчика в отрасли может дать вам хорошее представление об уровне его знаний.

Советы по установке желоба от профессионалов

Опубликовано 4 августа 2019 г. в Кровельные советы.

Желоба здесь, в зимней стране, каждый год могут подвергаться серьезным испытаниям.Повреждения, нанесенные снегом, льдом и штормом, могут согнуть, сломать или просто стереть ваши водосточные желоба в короткие сроки, создавая не очень красивый вид вашему дому.

Хотите верьте, хотите нет, но замена водосточного желоба - это проект, которым большинство домовладельцев может заняться, воспользовавшись несколькими советами от наших профессионалов из Paramount Exteriors. Если вы задавались вопросом, как установить водосточные желоба, вы не одиноки. В следующей статье мы поделимся нашими лучшими советами по подготовке и установке, которые помогут вернуть водосточный желоб в надлежащее состояние как в стиле, так и в функциональности.

Лучшие водосточные желоба - это те, которых вы не замечаете, и наши советы расскажут вам, как установить водосточные желоба, обеспечивающие отличный дренаж и предохраняющие землю под вашими карнизами от удара во время следующего погодного сюрприза, который готовит мать-природа за углом.

Требуется профессиональное руководство и установка для вашего проекта водосточного желоба? Наши желоба изготавливаются по индивидуальному заказу и подбираются к вашей отделке. Позвоните нам сегодня в Paramount Exteriors для оценки.

Такой большой проект, как замена водосточной системы, может показаться устрашающим. Однако даже самые начинающие мастерицы могут сэкономить, выполнив установку водостока. Вот восемь профессиональных советов, которые помогут вам обрести уверенность в своих навыках DIY.

1. Составьте план.

Взгляните на свой дом и двор. На скольких наружных стенах нужны водостоки? Если вы живете на улице, где дома расположены очень близко друг к другу (всего несколько футов друг от друга между стеной вашего дома и стороной соседа), вам, возможно, потребуется только промыть перед и заднюю часть дома.

Если у вас большой двор с достаточным пространством со всех сторон дома, запланируйте желоб со всех четырех сторон. Перед покупкой каких-либо расходных материалов или материалов вам необходимо точно измерить, сколько погонных футов желоба вам понадобится, плюс немного больше на случай постоянных ошибок «кривой обучения», которые могут случиться с любым новым проектом.

Помимо знания количества имеющихся у вас погонных футов, вам также необходимо указать количество углов, опор водосточной трубы и локтевых суставов, чтобы загибать водосточные желоба по углам вашего дома и отводить дождевую воду наружу. куда вы его направляете в свой двор.

2. Установите бюджет.

Сколько вы можете потратить на свой проект? Ваш бюджет должен варьироваться в зависимости от типа материала, который вы выбираете, а также от количества продукта, который вам нужен. На алюминиевые водостоки планируйте тратить от 4 до 9 долларов на погонный фут.Цена на виниловые водосточные желоба (которые легче установить) будет составлять от 3 до 5 долларов за погонный фут.

Имейте в виду, что чем «интереснее» вы выберете уникальную отделку или отделку или детализацию кромок, тем больше вы потратите на весь проект. Так, например, для 200 футов виниловых водостоков вы, вероятно, потратите на проект 600-1000 долларов. Стоимость может значительно различаться в зависимости от региона, поэтому используйте нашу рекомендацию только в качестве приблизительной.

3. Изложите основы проекта.

Для замены водосточного желоба вам понадобится несколько основных инструментов, которые могут показаться несложными, но обязательно составьте свой список и проверьте его дважды, чтобы вас не застали в середине проекта, бегущим туда и обратно к оборудованию. хранить.Вот общий список подготовки:

  • Ступень или раздвижная лестница, в зависимости от высоты вашей крыши
  • Рабочие перчатки
  • Очки защитные
  • Электродрель и два или более аккумуляторных блока
  • Перманентные маркеры с тонким наконечником
  • 25-футовая рулетка
  • Шурупы по дереву
  • Кронштейн желоба
  • Строительный клей и герметик для желобов
  • Пистолет для герметика (для клея и герметика)
  • Ножницы для резки жести (для резки кусков желобов)

4.Подготовьте облицовку и софиты

Фасция - это плоские доски, расположенные прямо под вашей крышей вдоль стен вашего дома. Профили - это пространство под вашей крышей между желобами и стеной.

Перед установкой желобов произведите тщательный осмотр облицовки и потолков. Ищите сколы, трещины или отслаивающуюся краску, а также древесную гниль или недостающие части.

Вам необходимо очистить или заменить любую облицовочную доску или перекрытия, которые сгнили, отсутствуют или иным образом повреждены.

5. Протяни руку помощи

Мы рекомендуем, чтобы рядом был друг или член семьи, который помогал бы вам держать желоба на месте для сверления или передавать инструменты вверх и вниз по лестнице, чтобы облегчить выполнение ваших задач.

6. Направляйте дренаж

Все желоба должны быть установлены под небольшим углом, чтобы вода могла стекать в водосточные трубы и во двор. Для желобов длиной 40 футов и более установите самое высокое положение желоба в середине участка, а затем наклонитесь вниз к водосточным водостокам, расположенным на обоих концах участка.

Для желобов длиной менее 40 футов выберите одно направление для стока воды и установите «высокую» сторону желоба на противоположном конце водостока от водосточной трубы. Обязательно разместите водосточные трубы в «скрытом» углу дома, где они не первое, что вы видите с обочины.

В общем, избегайте слива воды на тротуары, электрические или газовые счетчики или другие препятствия во дворе, например, заборы. Сливайте воду подальше от дома, а если вы живете в регионе, где вас ожидает проливной дождь, установите водосточную трубу большого размера (3x4 дюйма) сверх стандартного размера.

7. Дважды отмерь, один раз отрежь

Это старое правило плотницких работ применимо и к проекту водосточного желоба. Поскольку вы вешаете желоба в соответствии с инструкциями производителя, не забудьте тщательно измерить их перед резкой. Даже профессионалы иногда делают ошибки при резке, так что представьте, что это может означать для мастеров своими руками в увеличении затрат на материалы и общем разочаровании. Разумно не только измерить по крайней мере дважды перед резкой, но и иметь вторую пару глаз для вашей работы для большей уверенности.

8. В случае сомнений звоните в Paramount Exteriors

.

Если вы выполнили всю домашнюю работу, но все еще хотите помочь с установкой, мы готовы помочь вам до, во время и после вашего проекта. Наши водосточные системы беззаботны, не требуют особого обслуживания, бесшовны и адаптированы к внешнему виду вашего дома. Наши конкурентоспособные цены означают, что вы можете сэкономить время и сэкономить время, заставив нас сделать работу за вас, когда установка водосточного желоба может быть не вашим делом.

Позвоните в Paramount Exteriors, если вам понадобится кто-нибудь в вашем углу для установки или замены водосточного желоба.Мы вас прикрыли!

кдамин

Как установить водосточные желоба

Воспроизведение видео не поддерживается

Водосточные желоба выполняют важную функцию отвода дождевой воды от дома для защиты сайдинга, фундамента и ландшафта. Вот как их установить:

  1. Одна из первых и наиболее важных частей установки водосточных желобов - это создание падения или наклона, который гарантирует, что вода всегда будет течь в водосточные трубы.Для идеального дренажа вам нужно примерно один дюйм падения на каждые 20 футов пути. Если лицевая панель расположена ровно, как и должно быть, измерьте расстояние от края до начальной точки, затем опустите лицевую панель на 20 футов и сделайте отметку на дюйм ниже. Соедините отметки меловой линией, чтобы создать направляющую для верхней части желоба.
  2. Водосточные желоба, сделанные своими руками, состоят из 10-футовых секций, которые сшиваются вместе с помощью специального кронштейна и герметика. Одна половина шва может быть на земле, прежде чем повесить каждую деталь.Монтажные кронштейны также можно защелкнуть на земле.
  3. Как только секция желоба выровнена с линией мела, ввинтите длинные винты, прикрепленные к каждому кронштейну, в лицевую панель дома, чтобы надежно удерживать ее на месте.
  4. Затем следующий кусок вставляется в скобу для сшивания, и процесс повторяется до тех пор, пока вы не дойдете до конца покрываемой области.
  5. Обожмите торцевую крышку, используя тот же герметик для желобов, который использовался для швов.
  6. В местах водосточной трубы обведите контур фланца, который будет соединять водосточную трубу и водосточную трубу, затем пробейте его острым долотом.Завершите изгибы ножницами для листового металла.
  7. Затем фланец входит изнутри желоба с дополнительным герметиком шва для гидроизоляции стыка.
  8. Отсюда подсоедините необходимые водосточные трубы, чтобы повернуть обратно к стене и спуститься к земле. Каждая из этих частей имеет охватываемый и охватывающий конец, поэтому они скользят вместе, прежде чем винт для листового металла закрепит их.

Подробности смотрите в видео.

Предыдущая статьяAmes Stand-Up WeederСледующая статьяКак построить шкафы для кухни на открытом воздухе

Опираясь на свою 40-летнюю карьеру в области реконструкции, Дэнни более десяти лет работал экспертом по благоустройству дома для каналов CBS The Early Show и The Weather Channel.Его обширный практический опыт и понимание отрасли делают его незаменимым помощником по всем вопросам, связанным с домом - от советов по простому ремонту до полной реконструкции и помощи домовладельцам в подготовке их домов к экстремальным погодным условиям и сезонам.

Как установить водосточные желоба - DIY

Водосточные желоба необходимы в любом доме. Они направляют воду не только от вашей крыши и сайдинга, но и от фундамента.Это поможет сохранить дом сухим и предотвратить повреждение водой. Хотя наши специалисты по водосточным желобам освоили установку водосточных желобов, вы также можете сделать это сами. Просто внимательно выполните следующие действия:

Что вам понадобится для установки водостока:

  • Сверло 1/8 ″, Сверло
  • Удлинительная лестница
  • Желоба, уголки желоба
  • Водосточная труба
  • Колено
  • Герметик для желобов
  • Рулетка
  • Катушка для мела
  • ножницы
  • Заклепки 1/8 ″, пистолет для заклепок
  • Винты с шестигранной головкой
  • Желоб желоба
  • Вешалки для желоба
  • Кримпер

Подготовка к установке водосточного желоба

  1. Перед тем, как установить водосточные желоба, осмотрите облицовку и потолок своего дома, чтобы убедиться, что в нем нет гнилой древесины.Если есть, замените его.
  2. Если в вашем доме есть отделочная доска или карниз, прикрепленный к облицовке под черепицей, удалите их или добавьте под них кусок дерева, чтобы получилась плоская плоскость.
  3. Измерьте свой дом, чтобы определить, сколько материала для водосточных желобов, заглушек, водосточных труб и колен вам понадобится.

Резка и соединение

Проще всего разрезать желоба и соединить их на земле, а не на лестнице.

  1. Обрежьте желоба по длине дома с помощью ножниц. Самый простой способ сделать это - отрезать края водосточного желоба, затем согнуть его и надрезать нижнюю часть.
  2. Вырежьте двухдюймовую выемку в передней кромке желоба, чтобы можно было соединить секцию с угловым элементом.
  3. Уложите полоску герметика для желоба примерно на 1 ½ дюйма вдоль угла, затем зацепите переднюю кромку угла над передней кромкой желоба с выемкой.
  4. Используйте сверло и сверло 1/8 ″, чтобы просверлить шесть отверстий вокруг шва двух деталей.
  5. Затем с помощью заклепочного пистолета склепайте две детали вместе.
  6. Нанесите полоску герметика для желобов вдоль шва и нанесите немного герметика на каждую заклепку.

Добавление водосточных труб

Чем больше водосточных труб установлено в желобах, тем быстрее они будут стекать.

  1. Измерьте у себя дома, где вы хотите разместить водосточную трубу, затем сделайте такое же измерение на желобе.
  2. Расположите водосточную трубу по центру и проведите вокруг нее по желобу.
  3. Затем отрежьте 1/16 дюйма от начерченной линии, чтобы сформировать выпускное отверстие.
  4. Просверлите отверстия 1/8 ″ в выпускном отверстии, затем нанесите полоску герметика для желобов вокруг отверстия.
  5. Вставьте розетку в отверстие и приклепайте ее к желобу.

Навешивание желобов

Наклонив желоба, вы поможете им устранить стоячую воду, которая может нанести ущерб.

  1. Чтобы отметить уклон желоба, забейте гвоздь на ½ дюйма ниже черепицы на высокой стороне желоба.
  2. Измерьте расстояние между гвоздем и нижней частью облицовочной доски, затем отметьте каждые 10 и футов и вычтите ”, пока не дойдете до нижней стороны желоба.
  3. Отметьте последнее измерение другим гвоздем, затем проведите мелом линию между двумя гвоздями.
  4. Совместите верх желобов с меловой линией и прикрепите их винтом с шестигранной головкой через каждые два фута.
  5. Закончите, сдвинув планку желоба под черепицу и прибив ее гвоздями через каждые два фута (убедитесь, что секции перекрывают друг друга).
  6. Затем прикрепите крючки для желобов, чтобы закрепить желоба.

Установка водосточной трубы

При установке водосточной трубы необходимо установить колена и водосточные трубы так, чтобы гофрированные стороны были обращены вниз.

  1. Прикрутите колено к выпускному отверстию водосточной трубы, которое вы создали, затем прижмите другой колено к стене дома и измерьте расстояние между двумя отверстиями.
  2. Отрежьте кусок водосточной трубы так, чтобы он поместился между двумя коленами, и обожмите один конец.
  3. Затем закрепите винтами.
  4. Создайте свои собственные кронштейны водосточной трубы, отрезав ¼ "части водосточной трубы и прикрепив их к стене дома.
  5. Затем прикрепите водосточную трубу к скобам и опустите ее на землю.
  6. Присоедините последний локоть к концу водосточной трубы, чтобы отвести воду от фундамента.

7 советов по установке водосточных желобов с видео

Водосточные желоба предназначены для одной цели - отвода дождевой воды от фундамента, и они эффективны с точки зрения сохранения структурной целостности вашего дома.Со временем водосточные системы выходят из строя из-за неадекватного текущего обслуживания или суровых погодных условий. Хотя замену водосточного желоба можно выполнить самостоятельно, важно отметить, что неправильная установка может сделать всю систему бесполезной. Если вы решаете отремонтировать или заменить собственную водосточную систему, ниже приведены несколько важных советов по установке водосточных желобов.

№1. Размер водосточного желоба

Водосточные желоба должны быть подходящего размера для вашего дома. Чтобы измерить размер желоба, определите следующее:

  • скат крыши
  • кв.м. на крыше
  • интенсивность дождя в вашем городе

Поищите в Интернете калькулятор для измерения желоба.Вы также можете поговорить со специалистом для получения дополнительной помощи.

№2. Расположение водосточной трубы

Всегда заранее выбирайте расположение водосточной трубы. Таким образом, вы будете точно знать, в каком направлении следует наклонять желоба.

Если возможно, попробуйте расположить водосточные трубы прямо по углам. Кроме того, убедитесь, что ни одна водосточная труба не перекрывает более 20 погонных футов желоба.

Обратите внимание, что при протяженности водосточного желоба более 20 футов вам необходимо расположить водосточные трубы на обоих концах трассы.Кроме того, если длина пробега превышает 40 футов, вам следует разместить водосточную трубу прямо посередине.

Вот несколько видеороликов, которые мы сочли полезными для установки и обслуживания водостоков.

№3. Привязка меловой линии

Как уже упоминалось, нужно быть осторожным, когда дело касается наклона желобов. Они должны быть немного наклонены, чтобы дождевая вода могла стекать в водосточную трубу.Вот почему определение угла просто на глаз, вероятно, не поможет.

Вместо этого возьмите нарисованную мелом линию и поместите один конец ее на фасции (это также то место, где будет высшая точка желоба). После этого попросите кого-нибудь провести линию туда, где будет водосточная труба.

Точно измерьте расстояние от края крыши, чтобы убедиться, что конец водосточной трубы находится на ¼ дюйма ниже верхнего конца линии на каждые 20 футов водосточного желоба.

Наконец, пусть ваш партнер потянет за меловую леску, пока вы оба держите каждый конец вниз.Освободив линию, она снова встанет на место, в результате чего образуется идеальная прямая линия на лицевых панелях, которую вы теперь можете использовать для выравнивания водосточного желоба.

№4. Внимание ко всем аспектам

Перед тем, как прикрепить секции желоба к облицовке, подумайте о том, чтобы полностью выложить желоб на лужайке. Это должно упростить обрезку всех частей до нужной длины, вырезание водосточных отверстий и установку соединителя.

№ 5.Герметичные уплотнения

Когда две части водосточного желоба соединены вместе или соединитель водосточного желоба зафиксирован на месте, пора дать герметику высохнуть. Когда с этим покончено, вы можете проверить герметичность водой.

№6. Помощь эксперта

Водосточные желоба необходимы для общего состояния вашего дома. Установка водостоков может показаться простой на первый взгляд, установка прочных водостоков требует многолетнего опыта и знаний. Экономить деньги в доме никогда не бывает плохо, но решение самостоятельно установить водосточные желоба может в конечном итоге стоить вам больших хлопот.

Если вы ищете ремонт и замену водосточных желобов в Сан-Антонио, American Hill Country Gutters (AHC Gutters) обслуживает всю территорию Hill Country, включая установку и ремонт водосточных желобов. Они устанавливают бесшовные водосточные желоба разных размеров, стилей и цветов, чтобы они соответствовали внешнему оформлению вашего дома.

Семейная компания стремится предоставлять своим клиентам продукты высшего качества и отличный сервис. Лучшая часть? На их водосточные желоба вы получаете колоссальную 10-летнюю одноразовую передаваемую гарантию.

№ 7. Техническое обслуживание - ключ к успеху

Теперь, когда ваша водосточная система идеально установлена, больше нечего делать, верно? Ну не так быстро.

После установки очень важно следить за тем, чтобы в водосточном желобе не было засоров, затоплений, негерметичных стыков и т. Д. Помните, что повреждение водой может и серьезно повлияет на фундамент вашего дома.

Самый лучший и наиболее эффективный способ избежать таких проблем - это проводить плановое обслуживание водосточной системы, желательно в такой надежной компании, как AHC Gutters, которая обеспечит вам качественный уход за вашими водосточными желобами.

Часто домовладельцы выбирают самообслуживание, чтобы сэкономить несколько долларов. Однако, как мы упоминали ранее, в конечном итоге вам придется потратить много денег на ремонт желобов или водосточных труб. Попытки отремонтировать его самостоятельно, скорее всего, нанесут дополнительный ущерб, что еще больше ухудшит ситуацию. Это требует дополнительных затрат.

Заключение

Кто не хочет выйти и войти в свой дом, не промокнув? Это, наверное, самая очевидная причина установить водосточные желоба.

Тем не менее, преимущества выходят за рамки удобства. Правильно установленные водосточные желоба отводят ливневые стоки от фундамента вашего дома. Сильное скопление воды может привести к чрезмерному росту плесени как в вашем доме, так и вокруг него. К счастью, водосточные желоба могут предотвратить это.

Водосточные желоба

предотвратят повреждение ландшафта, настилов, ступеней, внешней отделки сайдинга и пешеходных дорожек вашего дома. Кроме того, повреждение облицовки, сайдинга, стыков крыши, порогов, дверей и даже гаражных ворот из-за разбрызгивания можно уменьшить с помощью правильно установленной водосточной системы.Так что не переусердствуйте и наймите эксперта сегодня.

Самостоятельно установить водосточные желоба?

Если вы думаете об установке и подвешивании желобов самостоятельно, будьте осторожны. Можно сделать множество ошибок. Неправильно установленные водостоки могут повредить ваш дом или даже поставить под угрозу вашу безопасность в неправильной ситуации. Вот пять наиболее распространенных ошибок, связанных с желобом, и как их избежать:

ОШИБКА №1 - Выбор неправильного типа желоба

Существует широкий выбор материалов, размеров, стилей и размеров водосточных желобов.У каждого есть свои преимущества и недостатки, но выбор неправильного может стать кошмаром. Выберите самый прочный материал, который вы можете себе позволить, и обсудите со своим подрядчиком или строительным магазином размер черепицы и ширину желоба, подходящую для вашего дома. Стандартные жилые дома обычно используют алюминиевые желоба типа K, шириной 5 или 6 дюймов из стороны в сторону, но если вы живете в особенно дождливом климате или ищете водосточный желоб другого стиля, доступны другие варианты, например, круглый алюминиевый желоб ½ круглой формы.Калибр водостока не менее важен, стандарт - 26, но мы рекомендуем использовать 32, чтобы быть в безопасности, особенно в регионах с экстремальными погодными явлениями (снег / лед, проливные дожди и т. Д.).

ОШИБКА № 2 - Неправильный расчет шага

Желоба могут выглядеть идеально ровными, но это тщательно продуманная иллюзия. Желоба на самом деле имеют небольшой уклон, который позволяет воде течь к водосточной трубе, обычно от одного до двух дюймов наклона на каждые сорок футов длины.Это происходит постепенно и незаметно, но помогает сметать мусор и поддерживать чистоту водосточных желобов, а также позволяет воде течь в водосточные трубы, не перегружая их, тем самым обеспечивая резервное копирование системы. Когда вы устанавливаете желоба, проверяйте уровень, чтобы убедиться, что они находятся на правильном расстоянии.

ОШИБКА № 3 - Неправильный интервал установки или подвесной системы

Все водосточные желоба крепятся к вашему дому с помощью монтажной системы или различных типов подвесок (внутри, снаружи или с помощью ремня), и эти подвесы должны быть аккуратно расположены близко друг к другу (3 фута или меньше), чтобы обеспечить желобу надлежащую поддержку.Без правильной опоры водосточные желоба провиснут. Вода будет скапливаться в нижних местах, натягивая вашу водосточную систему, пока в конечном итоге вся система не будет сорвана с вашего дома. Если вы используете вешалки, оставьте место в соответствии с инструкциями или немного ближе, если необходимо, и ваши желоба останутся там, где они должны быть, посылая воду туда, где она должна.

ОШИБКА №4 - Неправильное расположение желоба

Вода стекает по вашей крыше, уходит с края, так что желоб идет по краю, верно? Простой.И, как и многие другие вещи, которые кажутся простыми, на самом деле это неправильно.

При выборе желобов учитывайте материал, а также необходимый размер и ширину.

Желоб должен быть на несколько дюймов ниже края крыши. Почему? Физика. Если вы положите бумажное полотенце на каплю воды, вода будет всасываться в волокна (явление, называемое капиллярным действием). Ваша крыша делает то же самое. Вода будет капать с самого края вашей крыши, но также будет подниматься вверх с нижней стороны и также капать на несколько дюймов ниже края вашей крыши.Постоянное решение, которое вы должны рассмотреть, - это установка отливной кромки. Кромка водостока устанавливается под первым слоем черепицы и способствует беспрепятственному стеканию воды с края крыши в желоб. Без него вода может стекать за желоб, вниз по облицовке и сайдингу, что может привести к повреждению.

Засорение желобов может привести к стеканию воды, что может нанести вред вашему дому и ландшафту. Защитные ограждения водостока могут предотвратить засорение и сэкономить ваши деньги. Загрузите нашу бесплатную направляющую для желобов

ОШИБКА № 5 - Использование слишком большого количества швов vs.Бесшовное решение

И, наконец, желоба необходимо сварить или спаять, чтобы их можно было прикрепить. Но планируйте строительство заранее, чтобы использовать как можно меньше сварных швов. Со временем материал в желобах, особенно в швах, подвергается воздействию экстремальных температур, сил и, конечно же, воды. Это создает нагрузку на любые соединения, которые вы паяете или свариваете, и в конечном итоге приведет к поломке желоба, если их время от времени не проверять и не ремонтировать.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
