Металлическая лестница на второй этаж своими руками: фото, чертеж

Межэтажные лестницы изготавливают в основном из дерева, бетона и металла. Технологические свойства, которыми обладает металл, дают возможность изготовить лестницу любой конструкции, при этом надежную, эстетически привлекательную и нетяжеловесную.

Строительство простой одномаршевой металлической лестницы на второй этаж – задача посильная при наличии навыков в таком деле, как сварка металла. Сложнее сделать двухмаршевую конструкцию с площадкой, но ведь не боги горшки обжигали?

Общие требования

Конструктивные особенности лестниц из металла, дерева или бетона ничем не отличаются. Принципы проектирования и расчетов для межэтажных конструкций из различных материалов одинаковые, не отличаются и типовые требования к ним:

  • В частных домовладениях минимальная ширина лестницы должна составлять 900 мм.
  • Уклон одного лестничного марша должен быть постоянным. Оптимальные углы наклона показаны на схеме.
  • Оптимальная высота ступеней – 160-180 мм.
  • Минимально разрешенная глубина ступеней – 270 мм.
  • Ограждение должно выдерживать боковую нагрузку в 100 кг.
  • Максимально разрешенное расстояние между стойками ограждения – 150 мм (для семьи с детьми – 120 мм).

Типы металлических лестниц

По способу изготовления различают сварные и кованные лестницы.

Конструктивно металлические лестницы бывают:

Важно! Рассчитать и изготовить своими руками можно все названные типы металлической лестницы, однако наибольшую сложность будет представлять винтовой вариант как в отношении проектирования, так и изготовления элементов конструкции. Проектирование и строительство винтовой металлической лестницы целесообразно поручить профессионалам.

Различают маршевые металлические лестницы одно- и двухпролетные, прямые и с поворотом. При недостатке опыта лучше начинать с прямой одномаршевой конструкции.



Расчеты

В проектных организациях используются компьютерные программы, с помощью которых создается 3D модель конструкции. В такой модели легко изменить параметры отдельных элементов. После утверждения окончательного варианта, компьютер подготавливает рабочие чертежи и спецификацию металлической лестницы.

Нам придется сделать расчеты без помощи программы. Рассмотрим самый простой вариант конструкции – прямой одномаршевый. Типовые требования к глубине и высоте ступеней нам известны. Делаем замеры между двумя точками: от точки начала до точки конца лестницы на уровне «чистого» пола первого этажа (эту величину обозначим a) и высоту между «чистым» полом первого и второго этажей (b). У нас получилось, что a = 4000 мм, b = 2500 мм. Осталось определить длину лестницы. Помним, что оптимальный угол наклона составляет 30° — 45°.

В прямоугольном треугольнике квадрат гипотенузы (это длина лестницы) равен сумме квадратов двух катетов. У нас катеты равны 4000 мм и 2500 мм. Считаем, извлекаем корень квадратный и получаем длину, равную 4720 мм.

Подбираем оптимальное количество ступеней. С такой высотой их может быть 14 (высота ступени составит 179 мм) или 15 (167 мм). Оба варианта находятся в пределах разрешенных размеров. Выбираем вариант с 14 ступенями и проверяем, какой получится их глубина. Делим 4000 мм на 14 и получаем 286 мм. И этот размер нас устраивает (глубина не должна быть меньше 270 мм). Размер ступеней – 286 мм – будет увеличен еще на ширину так называемого свеса. Свесом называется часть верхней ступени, которая нависает над нижней. Оптимальный размер свеса составляет 30-40 мм.

Мы получили основные размеры, которые нужны нам для определения количества материалов. Для двух косоуров нам потребуется профильная квадратная труба 2 х 4720 мм. Из уголков, которые для надежности можем усилить арматурой, сварим опоры для ступеней (кобылки). Сами ступени и подступенки изготавливаем из 4-мм листовой сталью и обшиваем деревом.

Оборудование, инструменты и материалы

Для строительства межэтажной металлической конструкции нам потребуется:

  • Ручной инвертор с электродами для постоянного тока диаметром 3,2 мм и 1,6 мм.
  • Маска сварщика, защитные очки и рукавицы.
  • Болгарку с отрезными дисками 125х1,6 мм.
  • Шлифовальные диски диаметром 125 мм.
  • Дрель и сверла по металлу.
  • Устойчивый металлический стол.
  • Струбцина с высотой регулировки 0-800 мм.
  • Тиски.
  • Грунтовка,
  • Уайт-спирит.
  • Краска по металлу.
  • Рулетка и угольник.
  • Карандаш.

Важно! Количество необходимого материала мы определили. Обратите внимание, что листовая сталь для ступеней должна обладать противоскользящими свойствами, например, можно использовать прессованный решетчатый настил.

Изготовление металлической лестницы с двумя косоурами

Соблюдаем такую последовательность в работе:

  • Резка заготовок.
  • Изготовление кобылок (узлов для крепления ступеней).
  • Сварка опорных уголков.
  • Монтаж косоуров.
  • Приваривание ступеней и ограждения.
  • Шлифовка.
  • Грунтовка и покраска.

Сначала из уголков изготавливаем узлы для крепления ступеней (кобылки). Здесь важно не ошибиться, перекосы и неточности испортят лестницу. Кобылки должны быть одинаковыми и выполненными зеркально по отношению друг друга. Изготавливаем кобылки из стального уголка: вырезаем выборки, стыкуем уголки между собой. В итоге должны получиться Г-образные сварные узлы полками вниз и внутрь (полками вверх и внутрь сваривают кобылки для бетонных ступеней, а также для их декорирования керамической плиткой или керамогранитом). Для нашей конструкции потребуется 14 пар таких узлов – в каждой паре одна опора будет левой, вторая правой. Привариваем кронштейны для крепления ступени и поперечную перекладину между каждой парой уголков. Поперечную перекладину тоже делаем из уголка. Усилить прочность можно и с помощью небольших косынок, которые устанавливаются снизу ступени по направлении к каждому косоуру.

По ребру профильной квадратной трубы делаем разметку и по ней привариваем кобылки к ребру косоура. Приставляем к первому косоуру с приваренными кобылками второй, и точно переносим разметку. Так мы получим четкую геометрию всех элементов.

Совет. Для металлической лестницы на второй этаж с шириной более 1200 мм целесообразно установить посредине конструкции третий косоур.

У нас ширина составляет 900 мм, и двух косоуров нам вполне достаточно. Привариваем кобылки ко второму косоуру. Проверяем их по уровню. Затем привариваем косоуры нижним концом к опорной платформе. В домах с бетонным основанием опорная платформа может быть установлена в бетоне. Верхний конец крепим к опорной стойке, которая закреплена к перекрытию между этажами стальными анкерами.  Еще раз проверяем кобылки по уровню.

Если металлическая лестница сделана в пристенном варианте, для придания конструкции дополнительной жесткости один косоур можно приварить к кронштейнам, закрепленным на стене.

Последний этап – приваривание ступеней к кобылкам. Можно также закрепить их болтами, их в этом случае надо обшивать деревом. Еще один вариант – установить деревянные ступени прямо на кобылки с помощью винтовых соединений.

Верхняя ступень устанавливается на минимальном расстоянии от стены. Необходимо, чтобы между стеной и ступенью проходил лист обоев – впереди отделочные работы. Ограждение приваривается сбоку металлической лестницы таким образом, чтобы не уменьшать ее ширину.

Все элементы конструкции в местах сварки шлифуются (швы, зазубрины, заусенцы), потом металлической щеткой сметаются частицы металла, металлическая лестница грунтуется (используем грунтовку по металлу) и окрашивается в выбранный цвет. Деревянные ступени устанавливаются после того, как краска высохнет.

Декорирование металлической лестницы на второй этаж, включая обшивку ступеней деревом, целесообразно проводить на этапе чистовых отделочных работ в доме.

При кажущейся простоте, работа по строительству межэтажной конструкции из металла требует внимательности и аккуратности. Качественно выполненные сварочные работы гарантируют длительный срок эксплуатации конструкции. Надолго сохранит металл всех элементов лестницы и антикоррозийное покрытие.

Построив прочный и надежный каркас, вы со временем сможете декорировать его деревом, керамической плиткой, деталями ограждения из нержавеющей стали и другими отделочными материалами по своему вкусу. И конструкция, которая на этапе строительства казалась громоздкой и непрезентабельной, приобретет замечательный внешний вид.

Главный аргумент в пользу строительства металлической лестницы на второй этаж своими руками – экономия очень значительных средств, которые пригодятся вам для проведения других работ в доме.

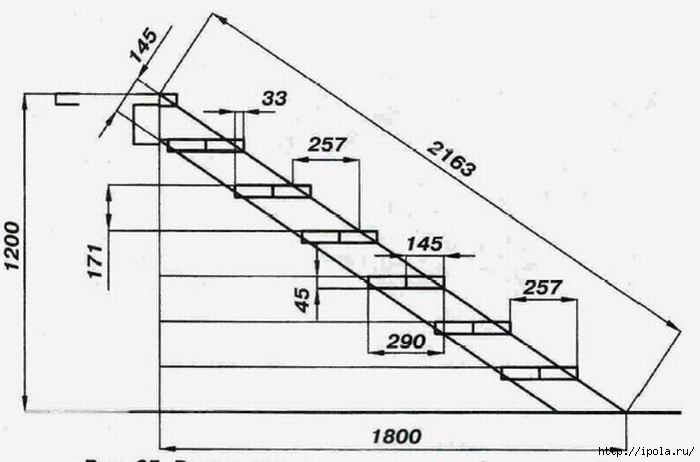

Чертеж лестницы

Вернуться на страницу «Чертежи строительных конструкций»

Чертежи лестниц различных типов.

Лестницы — это несущие конструкции, которые предназначаются для перемещения людей и грузов между этажами.

Здесь собраны следующие чертежи лестниц:

1. Деревянные лестницы.

СМОТРЕТЬ И СКАЧАТЬ ЧЕРТЕЖИ

2. Металлическая лестница (винтовая).

СМОТРЕТЬ И СКАЧАТЬ ЧЕРТЕЖИ

3. Сборная железобетонная лестница. Тип 1.

Сборные железобетонные ступени по металлическим косоурам.

СМОТРЕТЬ И СКАЧАТЬ ЧЕРТЕЖИ

4. Сборная железобетонная лестница. Тип 2.

Сборные железобетонные ступени по металлическим косоурам.

СМОТРЕТЬ И СКАЧАТЬ ЧЕРТЕЖИ

5. Сборная железобетонная лестница. Тип 3.

Сборные железобетонные ступени по металлическим косоурам.

СМОТРЕТЬ И СКАЧАТЬ ЧЕРТЕЖИ

6. Сборная железобетонная лестница. Тип 4.

Сборные железобетонные ступени по металлическим косоурам.

СМОТРЕТЬ И СКАЧАТЬ ЧЕРТЕЖИ

7. Сборная железобетонная лестница. Тип 5.

СМОТРЕТЬ И СКАЧАТЬ ЧЕРТЕЖИ

8. Монолитная железобетонная лестница

СМОТРЕТЬ И СКАЧАТЬ ЧЕРТЕЖИ

9. Эвакуационная лестница (Металлическая)

СМОТРЕТЬ И СКАЧАТЬ ЧЕРТЕЖИ

10. Пожарная лестница (металлическая) Тип 1

СМОТРЕТЬ И СКАЧАТЬ ЧЕРТЕЖИ

11. Пожарная лестница (металлическая) Тип 2

СМОТРЕТЬ И СКАЧАТЬ ЧЕРТЕЖИ

12. Стремянка тип 1.

СМОТРЕТЬ И СКАЧАТЬ ЧЕРТЕЖИ

13. Стремянка тип 2.

СМОТРЕТЬ И СКАЧАТЬ ЧЕРТЕЖИ





Металлическая лестница на второй этаж своими руками

Лестницу на второй этаж частного дома можно без особых проблем сделать и установить своими руками. Чаще всего ее изготавливают из металла. Такая конструкция отличается максимальной безопасностью и удобством в эксплуатации.

Требования к лестницам из металла

Уникальные технологические характеристики металлических изделий дают возможность производить лестничные конструкции почти любой конфигурации с различными размерами. Причем железные лестницы на второй этаж в доме вне зависимости от своей формы будут отличаться достаточной легковесностью и простотой изготовления. Вы без затруднений сделаете их своими руками, если имеете хотя бы минимальный опыт выполнения строительных мероприятий, умеете пользоваться сварочным агрегатом и работать с болгаркой.

Конструктивно лестничные сооружения из металла идентичны пролетам из бетона либо дерева. При возведении таких лестниц применяются одинаковые стандарты выполнения расчетов и проектирования. Вам нужно лишь грамотно составить чертеж, учитывая ряд требований, выдвигаемых к конструкциям, монтируемым своими руками в частном доме.

Лестничное сооружение из металла

Во-первых, металлическая лестница должна иметь ширину от 90 см. Во-вторых, высота ее ступеней выбирается в пределах 15–18 см. Глубина ступенек – около 35 см (можно немного меньше). Важное требование! Уклон конструкции, ведущей на второй этаж, обязан быть неизменным по всему лестничному маршу (угол наклона принимается на уровне 30–35°). Все чертежи железных лестниц, которые можно найти в интернете, отвечают описанным требованиям. Если вы сами создаете проект, вам также следует придерживаться их.

Кроме того, нужно учитывать и то, что дистанция между вертикальными ограждающими стойками лестничной конструкции берется не более 15 см. Это расстояние уменьшают до 12 см, когда в доме живут маленькие детки. Последнее обязательное требование к лестницам на второй этаж – они должны без проблем выдерживать нагрузку (боковую) в 100 и более килограммов.

Своими руками проще всего сделать лестницы из металла следующих видов:

  1. На одном косоуре. Такие конструкции предполагают установку швеллера либо двутавра и последующее крепление на него лестничных ступенек.
  2. На нескольких косоурах. В этом случае монтируются специальные опорные балки, которые выполняют функцию каркаса для конструкции.
  3. На больцах. Под больцами понимают особый тип болтов. Они используются для крепления лестничных ступенек к стеновой поверхности.
  4. Винтовые. Несущим элементом при установке этих конструкций является центральная мощная опора (столб).
  5. На тетивах. Такая металлическая лестница монтируется между опорными балками. Последние и называют тетивами.

Проектирование конструкций на второй этаж – схема и особенности

Как было сказано, чертежи лестницы нужного вам типа несложно найти в интернете. Если вы хотите получить прочное, простое и очень удобное изделие, советуем выбирать проекты с одномаршевыми прямыми лестницами. При наличии богатого опыта строительства можете попробовать сделать своими руками более сложные конструкции – с пролетами и несколькими поворотами.

Проект одномаршевой прямой лестницы

Мы опишем, как изготовить прямую лестницу с одним маршем. Проектируют ее так:

  1. Замеряем расстояния между «чистым» полом второго и первого этажей (получаем высоту марша).
  2. Определяем дистанцию между началом и концом проектируемой лестничной конструкции – замеры ведутся по уровню пола («чистого») на первом этаже (получаем длину марша).
  3. Полученные значения (допустим, они равняются 250 и 400 см соответственно) позволяют нам вычислить длину лестницы. Ее находим по теореме о катетах и гипотенузе прямоугольного треугольника. В нашем случае катеты имеют значения 250 и 400 см. Складываем их, из полученной суммы извлекаем корень и получаем показатель 472 см. Это и есть протяженность конструкции, которую мы хотим изготовить своими руками.
  4. Теперь высчитываем число ступенек, помня о рекомендуемой высоте. Для конструкции длиной 4,7 м их получится 14–15. Глубина ступеней у нас выходит 28,6 см (разделили 400 см на 14), что соответствует требованиям. Размер ступенек нужно будет дополнительно увеличить на 3–4 см. Эти сантиметры уйдут на организацию «свеса» – небольшого участка верхней ступени, которая будет нависать над нижней.

Нехитрые расчеты дали нам возможность получить ключевые геометрические параметры лестницы на второй этаж. Теперь ее можно сделать своими руками, не беспокоясь о том, что конструкция получится неправильной и не соответствующей стандартам эксплуатационной безопасности.

Изготавливаем лестницу с двумя косоурами – технология для домашних умельцев

Косоуры мы будем делать из квадратной профильной трубы, опоры для ступенек – из металлических уголков, а подступенки и непосредственно ступеньки – из стали в листах толщиной 4 мм (впоследствии их желательно обшить натуральной древесиной). Весь процесс возведения конструкции производится в несколько последовательных этапов:

  1. Нарезаем по требуемым параметрам железные заготовки.
  2. Делаем узлы для фиксации ступенек (их называют кобылками).
  3. Свариваем уголки.
  4. Устанавливаем косоуры.
  5. Крепим к каркасу ступеньки, а затем и ограждение.
  6. Доводим конструкцию до нормального вида – шлифуем, грунтуем, окрашиваем.

Возведения конструкции на металлическом каркасе

На первой стадии работ важно грамотно сделать кобылки. Их изготавливают своими руками очень аккуратно, одинаковыми по размеру, без перекосов и неточностей из металлических уголков. Схема выполнения работ простая: вырезаете выборки из уголка; стыкуете элементы друг с другом; получаете сварные Г-образные элементы, в которых полки должны «смотреть» внутрь и вниз. Для лестницы с 14 ступенями нужно сделать 14 пар кобылок.

Между ними следует установить кронштейны, к которым будут фиксироваться ступени, а также перекладину (поперечную). Последнюю изготавливают также из стального уголка. При необходимости можно добавочно «упрочнить» конструкцию, смонтировав по направлению к косоурам снизу ступеньки небольшие «косынки». После этого производим разметку квадратной трубы (по ее ребру) и крепим (используем сварку) к косоуру кобылки. Затем приставляем второй косоур к первому и «копируем» разметку. За счет этого все элементы лестницы на второй этаж, которую вы решили сделать, будут иметь по-настоящему четкую геометрию.

Нам осталось только сварить второй косоур с кобылками и обязательно проверить получившуюся конструкцию по уровню. Следующий шаг – крепление косоуров к опорной платформе и к опорной стойке (последняя крепится металлическими анкерами к межэтажному перекрытию). Чтобы увеличить жесткость лестницы, можно установить своими руками на стене кронштейны и приварить один из косоуров к ним (конечно, если конструкция монтируется возле стенки, а не посередине помещения). Теперь нужно приварить к кобылкам ступеньки.

Если вы планируете облицовывать лестницу древесиной, ступеньки допускается фиксировать строительными высокопрочными болтами подходящих размеров.

Также разрешается монтировать при помощи винтов ступеньки из дерева прямо на кобылки. Обратите внимание – последнюю ступень сверху нужно устанавливать на минимальной дистанции от стенки. Привариваем ограждение сбоку лестничной конструкции, ведущей на второй этаж. Выполнять эту работу необходимо так, чтобы ширина лестница осталась неизменной. Заметим – если ширина конструкции больше 120 см, лучше предусмотреть дополнительный косоур. Его устанавливают посередине лестницы.

Финал строительства своими руками лестничной конструкции на второй этаж – шлифование всех заусенцев и швов, обработка поверхности стальных элементов грунтовкой и их окраска. Обшивку лестницы на второй этаж древесиной либо другие варианты ее декорирования целесообразно осуществлять во время чистовых отделочных мероприятий.

Оцените статью: Поделитесь с друзьями!

Лестница из Металла с Одним Косоуром: Виды и Чертежи, Фото

Однокосоурная межэтажная лестница

Косоур – это наклонная конструкция с опорами для ступеней лестницы. В классическом варианте их два, по одному с каждой стороны. Но в современных интерьерах все чаще встречается лестница из металла с одним косоуром. Визуально она занимает меньше места, не загромождая помещение, и выглядит легкой и прозрачной.

Содержание статьи

Расчетные параметры для монокосоурной лестницы

Прочность и безопасность лестницы на одном косоуре не вызывает сомнений, если при её проектировании были учтены возможные нагрузки, и правильно подобраны материалы.

Основные расчетные параметры стандартные: это глубина проступей, расстояние между ступенями по вертикали, ширина, высота и длина лестницы, угол её наклона к горизонтали. Они должны соответствовать рекомендуемым.

Основные параметры для проектирования лестницы

Обратите внимание. Для лестницы на одном металлическом косоуре существуют ограничения по высоте пролета: она должна быть не более 2 метров. Остальные параметры те же, что и для прочих конструкций.

Сопоставив все параметры, делают чертеж в масштабе с указанием размеров.

Лестница на одном косоуре: чертеж прямой одномаршевой конструкции

Далее, исходя из предполагаемых нагрузок, рассчитывается несущая балка – её несущая способность должна быть с большим запасом прочности. Также подбирается способ крепления ступеней к косоуру и способ придания жесткости всей конструкции.

Она не должна «гулять» под весом двигающегося человека. И добиваться жесткости путем монтажа лестничных ограждений большая ошибка: лестница на одном металлическом косоуре должна быть устойчивой и без них. А ограждение служит только для обеспечения безопасности.

Виды лестниц с одним косоуром

Четкой классификации таких лестниц не существует, они очень разнообразны, а в одну группу их объединяет только наличие единственной опорной балки. Но она может проходить по центру конструкции или быть смещенной. Сам косоур тоже бывает разных видов, как и способ крепления к нему ступеней.

Попробуем условно разделить металлические лестницы на монокосоуре по этим признакам.

По расположению косоура

Итак, опорная балка может быть установлена в одном из двух положений:

  • По центру. Это наиболее распространенный вариант, делающий лестницу максимально «прозрачной», так как косоур практически скрывается ступенями, создавая ощущение парящей конструкции.

Спиральная лестница на металлическом центральном косоуре

  • Под торцами ступеней. Как правило, такая однокосоурная лестница располагается вдоль несущей стены, и противоположные торцы крепятся к ней.

Конструкция со смещенным косоуром и дополнительным креплением ступеней к стене на уголки

Для справки. В качестве дополнительного крепления могут использоваться и больцы – штыри или декоративные болты, соединяющие ступени друг с другом.

Лестница на одном косоуре и больцах

По способу изготовления косоура

Опорная балка монокосоурной лестницы должна обладать очень высокой прочностью и износостойкостью. Для её изготовления чаще всего используют стальные изделия – швеллеры, двутавры, толстостенные профильные трубы.

По способу изготовления лестницы на одном стальном косоуре бывают сварными и модульными:

  • Сварные конструкции обладают большой жесткостью и прочностью независимо от типа конструкции. Это могут быть как прямые опорные балки с приваренными к ним вертикальными опорами под ступени, так и ступенчатые гребенки. Одним концом они опираются на пол, другой надежно крепится к перекрытию. После сварки все стыки тщательно шлифуются, после чего каркас грунтуется и окрашивается специальной краской.
  • Модульные конструкции хороши тем, что из одного набора модулей можно собрать и маршевую, и угловую, и винтовую лестницу. Или конструкцию сложной изогнутой формы, совмещающую в себе несколько конфигураций. Для этого не потребуется сложных расчетов и трудоемких процессов гибки металла, так как модульные металлические лестницы с одним косоуром относятся к универсальным системам.

Собираются они из однотипных литых или сварных деталей и стягиваются болтами, а получившийся каркас внешне напоминает хребет гигантской рыбы, поэтому такие лестницы часто называют хребтовыми. Конструкцию легко собрать своими руками, совмещая длинную трубку одного модуля с короткой трубкой другого.

Затем эти детали путем поворота устанавливаются в нужное положение относительно друг друга, и оно фиксируется затягиванием болтов. Все модульные конструкции однотипны, к ним прилагается подробная инструкция по сборке.

Обратите внимание. Модульные конструкции должны обязательно иметь промежуточные опоры в виде опирающихся на основание стоек или закрепленных на несущей стене кронштейнов. Без них можно обойтись только в том случае, если хотя бы один край ступени крепится к стене анкерами или уголками.

Опорные стойки устанавливаются через каждые 4-7 модулей

Модульная лестница с одним косоуром из металла и креплением к стене

По стилю и оформлению

Если для изготовления опорной балки используются преимущественно прочные стальные сплавы, то ступени и ограждения монокосоурных лестниц изготавливаются из самых разных материалов. Они подбираются в зависимости от требований дизайна.

Ступени чаще всего делают из дерева, но встречаются и бетонные, каменные и даже стеклянные проступи. Никаких ограничений нет и на материалы для изготовления перил. Лучше тысячи слов вам расскажут о том, какими бывают лестницы на одном косоуре видео и иллюстрации, приведенные ниже.

Преимущества однокосоурных металлических лестниц

У такого рода конструкций можно найти множество преимуществ:

  • Стальные несущие балки гораздо надежнее деревянных или бетонных. Они не рассыхаются со временем, на них не появляются трещины, а при качественной наружной отделке даже наружные лестницы не ржавеют.
  • Сечение металлических косоуров меньше при равной прочности аналогов из древесины и железобетона. Это значит, что вся конструкция будет выглядеть легче и изящнее.
  • Оригинальный внешний вид также можно отнести к достоинствам таких лестниц. Как и то, что они визуально не загромождают пространство. Для небольших помещений это огромный плюс.

Прозрачная конструкция совершенно не мешает воспринимать пространство целиком

  • В отличие от полностью деревянных лестниц, модели на стальном каркасе не скрипят.
  • Цена монокосоурных лестниц ниже за счет меньшего расхода материала. Хотя стоимость, конечно, зависит ещё и от дизайна и материала ступеней и поручней.
  • Отремонтировать стальную конструкцию проще, чем деревянную. Обычно ремонт заключается только в замене ступеней.

Заключение

Если вы посмотрите видео в этой статье, то получите представление о самостоятельном изготовлении этих оригинальных конструкций. И при наличии опыта в сварочных работах сможете сделать это сами.

Если же вы не планируете самостоятельное изготовление, но металлическая лестница на одном косоуре вам понравилась, можно заказать её по своим эскизам или купить модульную систему.

Расчет металлической лестницы онлайн — чертеж

Проект металлической лестницы онлайн

В этом разделе можно спроектировать металлическую лестницу. Вы получите проект лестницы и 3D модель внешнего вида лестницы в масштабе.
Вам не придётся «выдумывать велосипед» все возможные конструкции лестниц уже есть в наборе, вам нужно просто подставить свои размеры исходя из ваших условий. Расчет металлической лестницы онлайн — это просто.

Сначала выберете подходящий вам тип конструкции лестницы, потом введите ваши размеры и нажмите рассчитать, получите ваш индивидуальный чертеж металлической лестницы и проект лестницы в 3D.





Сегодня металлические лестницы могут похвастаться большой популярностью и высоким спросом, поскольку характеризуются отличной прочностью, надежностью, долговечностью. Лестницы на металлической основе, при желании, могут быть дополнены различными видами отделочного материала — деревом, стеклом, искусственным либо натуральным камнем, плиткой.

Преимущества:

— прочность. Металлическая конструкция способна выдерживать значительные нагрузки и механические воздействия;
— долговечность. Лестницы из металла устойчивы к влиянию влаги, температурных колебаний, солнечного света;
— ассортимент. Существует несколько методик производства и обработки лестничных маршей, благодаря чему изделию можно придать различную конфигурацию и внешний вид;
— универсальность. Металлические лестницы активно используются для установки в частных домах, муниципальных учреждениях, производственных помещениях;

— простота монтажа. К наиболее распространенному виду относятся сборные конструкции, так как их установка занимает минимум времени и не требует больших усилий.

Особенности изделий

В качестве производственного материала может выступать железо, сталь, алюминий, чугун. В целях обеспечения надежной защиты готовая продукция покрывается порошковым красящим веществом, полимерами, хромом. Металлическая конструкция может быть:
— сварной. Обычно для изготовления применяется нержавейка. Все комплектующие производятся с учетом заранее
подготовленных чертежей, прочно фиксируются между собой на месте установки;
— сборной. Сооружение включает в себя несколько отдельных элементов в виде перил, опор, ограждений, крепежных деталей. Сборка осуществляется также на месте монтажа;
— литой. Считается наиболее затратным методом производства лестничного марша. Для изготовления используется латунь, бронза;
— кованой. Всем составляющим конструкции присуще сложная форма, лестница отличается изысканным видом, высокой декоративностью.

Принципы выбора

При изготовлении лестницы на заказ следует учитывать ряд важных факторов:
— металлическое сооружение должно быть дополнительно обработано антикоррозионным специальным составом;
— лестница, в первую очередь, должна быть удобной и безопасной. При изготовлении должен учитываться размер ступеней, расстояние между ними, наклон марша;
— для обеспечения максимальной надежности, рекомендуется заказывать металлическую лестницу с перилами.

Благодаря широкому модельному ряду продукции, сегодня лестницы из металла могут прекрасно вписаться в любой интерьер помещения с учетом конкретно выбранного стиля.

Как сделать лестницу из профильной трубы своими руками

Нередко владельцы частных домов и дач предпочитают делать лестницы самостоятельно. Самыми распространенными материалами для этого являются дерево и металл. Все больше людей предпочитают изготавливать металлические лестницы, так как они более надежны и долговечны.

Для производства лестниц используются стальные трубы квадратного либо прямоугольного сечения.

Перед тем, как остановить свой выбор на определенном виде и размере труб, необходимо рассчитать количество элементов конструкции.

Это будет зависеть от того, какой тип лестницы вы выберете:

  • винтовую;
  • маршевую;
  • угловую;
  • поворотную.

Таблица максимальных нагрузок на лестничные пролеты, в зависимости от их длины и параметров профильной трубы
Длина марша лестницы в мм100020003000400050006000
Размер сечения трубы и толщина металла ммМаксимальная нагрузка на лестницу кг
50×25×26841676934166
60×40×21255308130663517
80×40×219114712021055831
80×40×326726582811468143
80×60×3358388438019911262
100×50×454891357585309176101



Размеры трубы следует выбирать уже после, того, как будет выбрана конструкция лестницы и определены ее базовые параметры, произведены расчеты и составлен чертеж.



Для изготовления лестницы необходимо определиться со следующими параметрами:

  • Количество маршей в конструкции.
  • Высота лестницы или каждого из маршей, и угол уклона, который должен быть одинаков на всем протяжении лестницы, независимо от количества маршей.
  • Конструкция соединения двух маршей — площадка или забежные ступени.
  • Количество, ширина и высота ступеней.
  • Периметр лестничного проема в перекрытии.
  • Исходя из рассчитанных размеров и составленного чертежа — опререляется количество необходимого для монтажа конструкции материала.

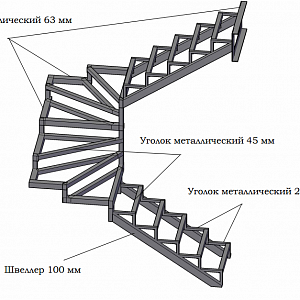

Чертежи, схемы различных видов лестниц из металла

Плюсы лестниц из профильных труб

  • Широкие возможности использования. Из профильных труб разного сечения можно изготовить большое количество всевозможных конструкций. Например, вы можете изготовить стационарную либо приставную лестницу.
  • Возможность декора. Современные лестницы из профтруб можно декорировать с помощью стеклянных, деревянных или полимерных вставок. Кроме того, сам металл можно окрасить в другой цвет или добавить стильный эффект «металлик».
  • Надежность материала. Если вы соблюдаете все правила проектирования, обработки и использования лестниц, то они прослужат вам не одно десятилетие.
  • Возможность выбора времени установки. Лестницы не всегда устанавливаются во время строительства дома. Возможно, вы захотите установить ее немного позже, когда ремонт будет закончен. С металлическими трубами это не составит большого труда.

Особенности лестниц из металлопрофиля

Если вы собрались использовать профильные трубы для изготовления лестницы, то постарайтесь соблюсти определенные требования:

  • Так как металлопрофиль имеет достаточно большой вес, не стоит дополнительно утяжелять конструкцию. В частности, не рекомендуется использовать бетонные ступени и заполнители ограждения из металла. Лучшим решением будет использовать деревянные материалы для ступеней, а в качестве заполнителя применять полимеры.
  • Даже если лестница находится в доме, необходимо провести тщательную антикоррозийную обработку всей конструкции. Это поможет уберечь металл от возникновения ржавчины.
  • Как правило, для соединения различных элементов могут использоваться болты либо сварка. Второй вариант более предпочтителен, поскольку является более надежным.
  • Если ваша лестница будет нести функцию пожарной или аварийной конструкции, то вам нужно будет дополнительно усилить ее.

Общие сведения о металлических лестницах

Все нормативы, касающиеся металлических лестниц и их ограждений, содержатся в ГОСТ 23120-2016 и СТБ 1381-2003. В этих документах вы можете найти определения частей лестниц. В частности, здесь поясняется, что такое ступени, перила и возможные механизмы фиксации ступеней.

Что касается последнего определения, то ступени могут закрепляться следующим образом:

  • Тетива — ступени вставляют в специальные пазы в боковых балках,
  • Косоур — ступени прикрепляют на наклонную балку,
  • Вертикальная труба — спиральная фиксация ступеней в винтовых лестницах.

Чаще всего в строительстве применяют первые два механизма фиксации. Наиболее популярным вариантом является косоур, так как это наиболее прочный и компактный метод крепления ступеней.

Также в документах перечисляются наиболее оптимальные параметры лестничных элементов. Например, уклон лестниц в жилых строениях должен равняться 30-40°. Число ступеней для одномаршевых лестниц должно быть не более 18, а для двухмаршевых – не более 16 штук. Что касается ширины площадки в двухмаршевых конструкциях, то в документах указано, что она должна быть не менее ширины самих маршей.

Высота подступенка может колебаться от 14 до 20 см, наиболее приемлемой является высота 17 см. Ширина самой лестницы, устанавливаемой в частном доме, должна быть не меньше 80 см.

Какой тип маршевой конструкции выбрать?

В современных коттеджах маршевые лестницы являются наиболее распространенным вариантом. Обычно они состоят из одного или двух пролетов, между которыми располагаются площадки.

Одномаршевые лестницы подходят для больших помещений, где угол их наклона будет не очень большим. Также такие лестницы устанавливают при входе в дом, если цокольный этаж достаточно высокий. Если же помещение не очень просторное, то угол наклона лестницы будет больше. Как правило, такие конструкции устанавливают на чердаках либо в подвалы. Свободное пространство под лестницей можно использовать для хранения вещей.

Двухмаршевые лестницы позволяют существенно сэкономить пространство. Особенно это эффективно, если ступеньки двух маршей располагаются перпендикулярно по отношению друг к другу и проходят вдоль смежных стен.

Типы косоуров для маршевых лестниц

Одним из лучших материалов для косоуров можно назвать стальную профтрубу. На конструкцию косоура влияют такие параметры, как размеры лестницы, возможные нагрузки и бюджет.

Существует несколько типов косоуров:

  • Каркас на центральном косоуре. Конструкция представляет собой прямую трубу и является наиболее простым и экономным вариантом. Как правило, размер профиля трубы составляет 100х50 миллиметров.
  • Ломаный центральный косоур, который совпадает с формой ступенек. Это более сложный вариант косоура, так как для его изготовления необходимо сварить несколько отдельных элементов. Чаще всего для такой конструкции берут профтрубу с сечением 80х60 миллиметров. К косоуру можно дополнительно приварить каркасы для самих ступеней.
  • Боковые косоуры используются для изготовления больших ступеней. Также их используют, если планируются серьезные нагрузки на лестницу.



Металлобаза «Аксвил» реализует оптом и в розницу на наличный и безналичный расчет, со склада в Минске с доставкой в любую точку Республики Беларусь, широчайший сортамент:

для монтажа лестниц и иных металлоконструкций.

Чертеж металлической лестницы

Изготовление межэтажных лестниц стало как никогда популярным в связи со значительным увеличением количества строящихся загородных частных коттеджей высотой в два и даже три этажа. Компания «Стил-мет» производит широкий спектр металлических каркасов для этих конструкций, выполняя их изготовление по готовым чертежам, хотя это возможно и по чертежам заказчика. Проектировать конструкцию и разрабатывать чертеж металлической лестницы желательно еще на этапе строительства дома. Специалисты компании по заявке выезжают на объект и выполняют все необходимые замеры, в соответствии с данными которых затем выполняются индивидуальные чертежи. Преимущество предварительных замеров состоит в создании максимально адаптированной к особенностям помещения конструкции и удобству ее размещения.



Работа по изготовлению металлических каркасов лестниц ведется по отработанным чертежам и технологиям, но благодаря наличию квалифицированного персонала компания «Стил-мет» выполняет разработку чертежей металлических лестниц по предварительно выполненным замерам, а также изготовление конструкций по чертежам заказчика. Последнее предполагает более тщательную проработку технологии изготовления заказанного изделия и несколько большее время на его выполнение.



Специалисты проектного сектора компании используют выполненные в соответствии с проведенными замерами чертежи для создания 3D чертежа конструкции, если это условие оговорено в договоре. Затем мастера производственного отдела начинают изготовление каркаса из металла, используя современное оборудование и технологические приемы. Преимущества нашей фирмы перед конкурентами и плюсы обращения к нам очевидны, поскольку компания «Стил-мет» обладает:

— многолетним опытом в сфере изготовления металлических оснований для лестниц;

— индивидуальным подходом к работе по заказам;

— большим штатом квалифицированных специалистов;

— современным оборудованием производственных цехов.

Традиционно компания «Стил-мет» для изготовления металлокаркасов лестниц использует легкие и прочные металлы, обладающие повышенной коррозионной устойчивостью. В зависимости от пожеланий заказчиков выполняются проекты чертежей металлических лестниц, предполагающие дальнейшую полную или частичную отделку металлических поверхностей деревянными панелями.



При выезде на замеры специалисты компании учитывают размеры помещения, место размещения будущей конструкции и удобство пользования ею. В зависимости от этого они могут предложить клиенту различные варианты исполнения лестниц: прямые маршевые, маршевые с поворотом, винтовые. Маршевые лестницы также выполняются по-разному: они могут быть на одном или двух косоурах или на тетивах. Особое место занимают самые сложные – криволинейные лестничные конструкции.



Наша компания гарантирует соблюдение требований всех нормативных документов при производстве продукции и соответствие их современным нормам безопасности.

Лестница | Необратимый бункер вики

Березовая лестница
Файл Лестница, береза
ID 326
Редкость Общий
Тип Баррикада
Слоты 2 слота (1×2)
Описание
Березовая лестница идеально подходит для защиты от нежелательных посетителей.

Березовая лестница — это обычная баррикада в Unturned 3. По ней можно подняться, чтобы добраться до более высоких мест, и она привязывается к дырам.

Чертежи:

Кленовая лестница
Файл Лестница, клен
ID 325
Редкость Необычный
Тип Баррикада
Слоты 2 слота (1×2)
Описание
Кленовая лестница, идеально подходящая для защиты от нежелательных посетителей.

Кленовая лестница — это баррикада в Unturned 3. По ней можно взобраться, чтобы добраться до более высоких мест, и она привязывается к дырам.

Чертежи:

Сосновая лестница
Файл Лестница
ID 327
Редкость Редкий
Тип Баррикада
Слоты 2 слота (1×2)
Описание
Лестница из сосны идеальна для защиты от нежелательных посетителей.

Сосновая лестница — это баррикада в Unturned 3. По ней можно взобраться, чтобы добраться до более высоких мест, и она привязывается к дырам.

Покупка:

Металлическая лестница
Файл Лестница металлическая
ID 379
Редкость Эпический
Тип Баррикада
Слоты 2 слота (1×2)
Описание
Металлическая лестница, идеально подходящая для защиты от нежелательных посетителей.

Металлическая лестница — это баррикада в Unturned 3. По ней можно взобраться, чтобы добраться до более высоких мест, и она привязывается к дырам.

Чертежи:

Деревянная лестница

Значок лестницы в инвентаре

Тип изделия: Конструкции
Оборудовано? Да
Стекируемый? Да
Вес: (0.15 кг)
Описание: Прочная бортовая лестница. Остерегайтесь термитов.

Деревянная лестница сделана из палочек и клейкой ленты. Вы можете взобраться на них, чтобы подняться на более высокие уровни зданий. Лестницы можно ставить на землю и на фундамент. Также его редко можно встретить на стройплощадках, военной базе О’Лири, в мастерских и в приюте СС. Хороший способ сделать это в доме — использовать деревянную дыру с лестницей посередине.Одна лестница имеет мощность 400 л.с. Лестница также может предотвратить ваше падение, например, если вы падаете со сторожевой башни, маневрируйте к лестнице, и она должна остановить вас от падения.

Рекомендуется размещать лестницу вдали от досягаемости зомби, но достаточно низко, чтобы ее можно было схватить, поскольку зомби привлекаются, чтобы сломать ее.

Чертежи:

Общая информация:

  • Это одна из вещей, которую вы можете использовать, чтобы попасть в забитый дом в Монтегю. Остальные являются транспортными средствами и предметами размещения.
  • По обеим сторонам лестницы можно подняться, но игрок не может повернуться на другую сторону лестницы во время подъема.
  • Игрок не может стоять на верхней поверхности лестницы более нескольких секунд и не может прыгать при этом.
  • Лестницы иногда спасают игрока от перелома ног, если он цепляется за него при падении, но не работают на лестницах, сделанных не игроками.
  • Лестницы можно складывать друг на друга и подниматься на еще большую высоту.
  • Лестница может быть помещена в ледяной ящик на бензоколонке Шарлоттауна, что позволяет легко создать зону, защищенную от зомби (зомби не могут добраться до лестницы, чтобы разрушить ее). Находясь на крыше, зомби будут заходить внутрь заправочной станции, а не оставаться вокруг ледяной коробки, обеспечивая безопасный выход. Это можно использовать для создания базы прямо у источника топлива или для хранения большого количества сундуков.
  • По лестнице можно бегать вверх и вниз.
  • Для некоторых лестниц, которые являются частью карты (например, лестницы, ведущие к башням на военных базах), спринт по лестнице с максимальным навыком Упражнения заставит игрока пройти прямо по лестнице.
    • Это может происходить чаще при спринтерских прыжках.
Контент сообщества доступен по лицензии CC-BY-SA, если не указано иное.

Металлическая лестница-витрина | Магнолия

Продемонстрируйте свои любимые одеяла или пледы с помощью нашей металлической лестницы. Эта металлическая лестница с пятью ступеньками сужается от широкого основания к более узкому верху, обеспечивая визуальный интерес и стабильность.

ПРИМЕЧАНИЕ: Эта лестница предназначена только для декоративного использования.Не лезь.

  • 71 1/2 дюйма
  • Ширина внизу 18 дюймов
  • ширина сверху 15 1/2 «

ПРЕДУПРЕЖДЕНИЕ: Этот продукт может подвергнуть вас воздействию химических веществ, включая свинец, которые, как известно в штате Калифорния, вызывают врожденные дефекты, рак или репродуктивную функцию. Для получения дополнительной информации перейдите на P65Warnings.ca.gov

Тарифы на доставку в США (48 смежных штатов)

Всего по заказу Оценка
0–25 долларов США. 00 $ 6.95
25,01–35 долларов $ 7.95
35,01–45,00 долл. США $ 8.95
45,01–65 долларов $ 10.95
65,01–95 долл. США $ 13.95
95,01–125 долларов $ 16.95
125,01–145 долларов $ 19.95
145,01–220,00 долл. США $ 21.95
220,01 $ и выше 10% от суммы заказа

* Отдельные товары не могут быть отправлены за пределы смежной U.S .. Аляска, Гавайи и международные клиенты: просмотрите наши тарифы на доставку.

Для некоторых товаров при оформлении заказа доступны варианты ускоренной доставки.

Продукты, отправленные напрямую от поставщиков, не могут быть отправлены ускоренными методами, и могут потребоваться дополнительные расходы на доставку, рассчитываемые при оформлении заказа.

Возвращает

Товаров, которые отправляются со склада Magnolia:
Ваше удовлетворение является для нас самым важным. Верните покупку в течение 30 дней с момента доставки, используя нашу систему онлайн-возврата.Предметы, которые не могут быть возвращены, включают краску, мебель, картины на стенах в рамах, наш журнал, отдельные крупногабаритные предметы или все, что было повреждено в результате естественного износа.

Полную версию политики читайте здесь

Продукты, которые отправляются напрямую от поставщиков:
Продукты, отправленные нашими поставщиками, не могут быть возвращены в рамках нашего обычного процесса возврата. Пожалуйста, ознакомьтесь с нашей полной политикой возврата по ссылке ниже.

Полную версию политики читайте здесь

OSHA и промышленные лестницы с клетками

Если вам когда-либо требовалась или изготовлялась стационарная лестница для промышленного объекта, вы знаете, что Управление по охране труда и технике безопасности (OSHA) имеет обширный набор правил, определяющих, что вы можете и что не можете делать с этим конкретным типом промышленных предприятий. доступ к оборудованию.

Правила являются частью общих правил OSHA в отношении лестниц (номер стандарта 1926.1053), поэтому они смешаны с правилами, касающимися переносных лестниц, деревянных лестниц и всевозможных других вариантов лестниц, которые не применяются к фиксированным лестницам.

Чтобы способствовать соблюдению важных стандартов безопасности OSHA, мы решили обобщить части, которые относятся к тому, что обычно ищут большинство людей, с которыми мы разговариваем, — стационарные лестницы из углеродистой стали, нержавеющей стали или алюминия.

(Мы сохраним стандарты безопасности для промышленных лестниц для другого сообщения в блоге.)

Общие требования к фиксированной лестнице

Нагрузка

Ваша стационарная лестница должна выдерживать две нагрузки по 250 фунтов на двух последовательных перекладинах. При выполнении этого требования вы также должны учитывать дополнительную нагрузку из-за льда, ударов, такелажа, ветра или чего-либо еще, что может повлиять на нагрузку на вашу лестницу, например, дополнительные устройства безопасности.

Клиренс

Между ступеньками лестницы и любым «препятствием» за лестницей должно быть не менее семи дюймов — обычно это поверхность, к которой лестница крепится.Исключением из этого правила являются шахты лифтов, где фиксированные лестницы должны находиться на расстоянии всего четырех с половиной дюймов от поверхности, на которой они установлены.

На подъемной стороне фиксированной лестницы должен быть зазор не менее 30 дюймов между центром перекладины и любым препятствием. Большинство стационарных лестниц, например, установленных на резервуарах, имеют открытый воздух для подъема. В таких случаях это требование не применяется. Но в случаях, когда лестница монтируется в каком-либо колодце, таком как шахта лифта или люк, важно помнить об этом.Однако из правила 30 дюймов есть исключения. Когда встречаются неизбежные препятствия — скажем, электрическая коробка — можно уменьшить зазор на стороне подъема фиксированной лестницы до 24 дюймов, при условии, что установлено какое-то отклоняющее устройство, чтобы направлять альпинистов вокруг препятствия.

Если у вашей фиксированной лестницы нет клетки или она не установлена ​​в колодце, между ней и любыми постоянными объектами с обеих сторон должно быть не менее 15 дюймов, измеренное от средней линии лестницы.

Наконец, если у вас есть несколько лестниц, установленных бок о бок, между их боковыми поручнями должно быть не менее 16 дюймов.

Боковые поручни

Если у вас длинная лестница, вам придется соединить несколько металлических частей вместе, чтобы получились непрерывные боковые перила. Любая боковая направляющая в сборе, состоящая из нескольких частей, должна быть по крайней мере такой же прочной, как цельная боковая направляющая, сделанная из того же материала.

Ступени

Ступеньки должны быть спроектированы таким образом, чтобы минимизировать скольжение.Этому требованию соответствуют гофрированные, рифленые или рифленые рисунки, равно как и покрытие ступенек каким-либо противоскользящим материалом.

Расширения

Когда стационарная лестница достигает верхнего уровня доступа к посадочной платформе, ее боковые поручни должны выступать на 42 дюйма над поверхностью.

[! [Промышленная боковая стремянка] (../../../ uploads / 2014/10 / Ladder-Extension-1.jpg «Производится промышленная боковая стремянка»)] (https: //www.siciousmetalfab .com / wp-content / uploads / 2014/10 / Ladder-Extension-1.jpg) Если у боковой стремянки есть надставка, она должна выступать на 42 дюйма над точкой выхода и должна быть оборудована перекладинами.

Если это лестница с боковыми ступенями, она должна включать в себя ступеньки в пристройке.

Если это сквозная фиксированная лестница, не включайте в пристройку какие-либо ступеньки или перекладины.

Боковые поручни надставки сквозной фиксированной лестницы необходимо расширить таким образом, чтобы между боковыми поручнями оставался зазор 24–30 дюймов.

Если у боковой стремянки есть надставка, она должна выступать на 42 дюйма над точкой выхода и должна быть оборудована перекладинами.

Платформы и площадки

Когда для доступа к рабочей зоне на возвышении требуются две или более фиксированных лестницы, необходима платформа или площадка для преодоления разрыва между лестницами. (Обратите внимание: есть правила OSHA

[! [Промышленные стационарные лестницы и платформы] (../../../ uploads / 2014/10 / Ladders-and-Platforms-1.jpg «Лестницы и платформы»)] (https: //www.siciousmetalfab .com / wp-content / uploads / 2014/10 / Ladders-and-Platforms-1.jpg) Если план доступа требует наличия двух или более фиксированных лестниц, они должны сопровождаться площадками для отдыха или площадками для перекрытия пространства между лестницами.

[относительно платформ как посадочных площадок] (https://www.osha.gov/pls/oshaweb/owadisp.show_document?p_id=9713&p_table=STANDARDS), так что обязательно ознакомьтесь с ними, если вы обнаружите себя в ситуации, когда вам нужна площадка или площадка.)

В точке, где сквозные фиксированные лестницы встречаются с точкой доступа или выхода, расстояние между ними должно составлять не менее 7 дюймов и не более 12 дюймов. Это расстояние измеряется от средней линии лестницы до ближайшего края площадки для приземления.

Если план доступа требует наличия двух или более фиксированных лестниц, они должны сопровождаться площадками для отдыха или площадками для перекрытия пространства между лестницами.

Функции безопасности

Само собой разумеется, что все компоненты лестницы должны иметь покрытие, чтобы альпинисты не подвергались риску порезов, проколов или заеданий.

Если фиксированная лестница имеет вертикальную высоту 24 фута или более, она должна быть оборудована одним из следующих устройств безопасности:

  • Устройство безопасности лестницы
  • страховочный трос самовыдвижной
  • платформа отдыха
  • клетка или колодец

Дополнительные правила для фиксированных лестниц с решеткой

Как отмечалось выше, OSHA имеет несколько одобренных методов для обеспечения безопасности рабочих при использовании фиксированных лестниц для доступа, включая самоубирающиеся страховочные тросы и платформы для отдыха. Тем не менее, мы рекомендуем клетку, потому что клетка — это прочное, постоянное решение, которое может быть изготовлено как часть конструкции лестницы.

[! [Лестницы с решеткой] (../../../ uploads / 2014/10 / Caged-Ladders-1.jpg «Упрощенные правила OSHA для фиксированных лестниц применяются к подобным лестницам»)] (https: // www.s Southernmetalfab.com/wp-content/uploads/2014/10/Caged-Ladders-1.jpg) Горизонтальные полосы на лестницах с решетками должны находиться на расстоянии менее 4 футов друг от друга. Вертикальные полосы, расстояние между которыми не может превышать 9 1/2 дюймов, должны находиться внутри горизонтальных полос.

В отличие от устройств безопасности, клетка со временем встанет, и ее не нужно будет заменять до тех пор, пока не будет заменена сама лестница. И хотя платформы и колодцы одинаково — если не более — безопасны, они требуют модификации конструкций, к которым крепится фиксированная лестница.

Горизонтальные полосы на лестницах с решетками должны находиться на расстоянии менее 4 футов друг от друга. Вертикальные полосы, расстояние между которыми не может превышать 9 1/2 дюймов, должны находиться внутри горизонтальных полос.

Клетки для фиксированных лестниц должны соответствовать всем следующим требованиям:

  • Горизонтальные ленты клетки должны быть прикреплены к боковым поручням или непосредственно к конструкции, зданию или оборудованию, к которому имеется доступ к стационарной лестнице.
  • Горизонтальные полосы должны находиться на расстоянии менее 4 футов друг от друга при измерении от центра каждой полосы.
  • Вертикальные стержни клетки должны находиться внутри горизонтальных полос и должны быть прикреплены к ним.
  • Вертикальные полосы должны находиться на расстоянии не более 9 1/2 дюймов от центра каждой полосы.
  • Клетки должны находиться на расстоянии 27–30 дюймов от средней линии ступенек лестницы и не могут быть менее 27 дюймов в ширину.
  • Запрещается выступать внутрь клетки.
  • Верх клетки должен быть как минимум на 42 дюйма выше точки доступа наверху лестницы.
  • Нижняя часть клетки должна быть на 7-8 футов выше точки доступа внизу лестницы.
  • Если дно клетки расширяется, это должно происходить таким образом, чтобы расстояние вокруг нижней горизонтальной полосы не превышало 4 дюймов от расстояния вокруг следующей более высокой полосы.

Партнер со знающим производителем металла

Это всего лишь базовый обзор правил OSHA, касающихся фиксированных лестниц, и он будет иметь отношение к большинству ситуаций.Однако каждая установка уникальна, и всегда есть исключения. Убедитесь, что вы соблюдаете правила, зная все подробности своего дела и ознакомившись со всеми применимыми стандартами OSHA.

Также не помешает сотрудничество с производителем металла, имеющим опыт в этой области. Они будут знать, какие вопросы задать, и отметят любые потенциальные риски во время планирования и производства. Компания Southern Metal Fabricators производит фиксированные лестницы и оборудование для промышленного доступа более 20 лет.Если вы хотите узнать больше о нашем подходе к такого рода проектам, позвоните нам по телефону 1-800-989-1330.

15+ великолепных планов самодельных лестничных полок [бесплатный список] — MyMyDIY

Если вы хотите добавить декоративное вертикальное пространство для хранения в свою жилую зону, мы поможем вам.

Ниже мы собрали список из 15 лучших в Интернете чертежей лестничных полок , сделанных своими руками.

Некоторые из них прикреплены к стене, а другие просто прислонены к ним.Эти лестничные полки представляют собой множество креативных вариантов.

# 2 — великолепный лоток для кашпо с лестницей; # 6 — бесполезный, чисто функциональный вариант; №8 имеет форму рождественской елки; а №7 построен для улицы.

Что бы вы ни хотели, пролистайте различные проекты ниже. Нажмите кнопку «Просмотреть планы», чтобы получить доступ к бесплатным чертежам.

15 схем полок для лестниц своими руками

1. План полки простой лестницы

Создание функционального домашнего декора из лестниц — очень популярная тенденция, и магазины пытаются извлечь из этого выгоду.

Если вы последуете этому проекту «Сделай сам», вы сможете сделать его самостоятельно за несколько часов.

Вам понадобятся ДВП средней плотности, столярный клей, зажимы, краска для дерева, наждачная бумага и шурупы.

Каждая полка имеет одинаковую длину, но постепенно становится больше по ширине, предоставляя больше места внизу и меньше — вверху.

Этот проект под силу любому мастеру, хотя вырезать точные части из МДФ может быть непросто.

Вы также можете покрасить это до или после резки и сборки.

СМОТРЕТЬ ПЛАНЫ

2. Недорогая идея лестничной полки

Это универсальное решение для хранения данных стоит около 15 долларов США и занимает всего несколько часов вашего времени.

Необходимые материалы: 2 × 4, поддоны, краска и шурупы или столярный клей.

Просто отрежьте стойки, подготовьте опоры для полок, обрежьте их, подготовьте поддоны, установите опоры и покрасьте их.

Обязательно соберите его на ровной и ровной поверхности, как только краска полностью высохнет.

В зависимости от того, что вы будете отображать, вы можете прикрепить к стене среднюю и боковые части с помощью L-образного кронштейна для дополнительной устойчивости.

СМОТРЕТЬ ПЛАНЫ

3. Горизонтальная лестничная полка DIY

Эта идея «сделай сам» придает уникальность обычным стеллажам.

Идеально подходит для тех, у кого большие гостиные, этот проект, вероятно, должен быть реализован строителем с некоторым опытом.

Этот дизайнер использовал старинную лестницу, которая обошлась ему примерно в 100 долларов, хотя ее можно было купить на Craigslist, eBay или в вашем районе гораздо дешевле.

Вам также понадобятся короткие и длинные кронштейны, ленточная шлифовальная машина, шипорезная пила и дрель.

Шлифовка древесины, вероятно, займет у вас час или два, но это очень важный шаг.

Как только все будет готово, вы и несколько помощников можете приступить к креплению его к стене.

СМОТРЕТЬ ПЛАНЫ

4. План мини-лестницы

Этот дисплей идеально подходит для тех, кому не хватает места.

У этого есть только две полки, хотя вы можете изменить эти дизайнерские планы, чтобы создать больше.

Необходимые материалы: доски, петли, шурупы, дрель, краска и шлифовальный станок.

Для создания сделайте ножки из двух досок одинакового размера, соедините их петлями, разместите полки соответствующим образом и раскрасьте.

Распылительная окраска значительно упростит задачу, хотя вы также можете покрасить дерево, прежде чем собирать все вместе.

Это отличный способ переработать старую древесину и сократить расходы, чтобы сделать эту стойку быстрой и простой.

СМОТРЕТЬ ПЛАНЫ

5. Книжная полка с лестницей своими руками

Простой и легкий проект своими руками, это отличный способ восстановить старую и шаткую лестницу.

Для этого вам понадобятся скобы, столярный клей, скобы, наждачная бумага, столярный клей, лобзик, скобы, дрель и шурупы.

Чтобы все было устойчиво, установите поперечины и укрепите полки деревом по вашему выбору.

Этот строитель использовал красный дуб, который стоит дороже.

Если вы хотите сэкономить, вы можете использовать сосну или даже древесноволокнистую плиту средней плотности.

Это уникальный способ показать ваши любимые романы. Его можно раскрасить в любой цвет или оставить незавершенным для создания деревенского вида.

СМОТРЕТЬ ПЛАНЫ

6. Чертеж промышленных лестничных полок

Идеально подходит для хранения в гараже или логове. В этой идее «сделай сам» использована старая и забытая лестница.

Все, что вам нужно, это остатки фанеры, шлифовальный станок, шурупы, столярный клей и циркулярная пила.

Просто покрасьте петли, вырежьте и установите полки, а затем все соберите.

Если вы действительно хотите, чтобы это было в деревенском стиле, вы можете остановиться здесь.

Однако вы также можете добавить слой лака или воска и покрасить его в другой цвет.

Этот строитель хранил здесь свои электроинструменты, и все было в отличной прочности.

СМОТРЕТЬ ПЛАНЫ

7. Идея лестницы для сеялки

Этот проект «сделай сам» — это решение для обустройства патио или сада. Новичок легко выполнит за несколько часов.

Необходимые материалы: дерево, дрель, шурупы для настила и пила.

Конечно, указанные размеры основаны на собственных растениях и горшках дизайнера.

Вам следует заранее измерить свой, чтобы увидеть, сработает ли это или нужно будет внести коррективы.

Для этого вырежьте всю древесину, наметьте линии для полок, просверлите пилотные отверстия и соберите все.

Вы можете закрепить это на стене или добавить дополнительные опоры на земле.

СМОТРЕТЬ ПЛАНЫ

8. Лестница новогодняя своими руками

Если в вашей квартире нет настоящего дерева, подумайте об этой идее «сделай сам».

Чтобы сделать это дома, вам понадобятся краска, сосновые доски, клей для дерева, ручная пила, рулетка и шлифовальный станок.

Определите желаемые размеры и длину отрезка каждой доски.

Затем отшлифуйте каждую полку, пока она не станет ровной и ровной.

Вы также можете вырезать канавки для подвешивания украшений и покрасить все приспособление в зеленый цвет, если вы чувствуете себя особенно празднично.

Его можно использовать как обычную витрину круглый год, но когда наступают праздники, она может быть заполнена подарками и гирляндами.

СМОТРЕТЬ ПЛАНЫ

9. Идея книжной полки Chic Ladder

Если вы знаете, как пользоваться электроинструментами, и имеете некоторый опыт в строительстве, это идеальный образец для создания профессионального книжного шкафа.

Вам понадобятся такие расходные материалы, как торцовочная пила, столярный клей, гвозди, шурупы и немного фанеры.

Этот строитель дает точные размеры всего, включая каждый пропил, который вам нужно сделать на дереве.

Самостоятельное создание этого стоит примерно в четверть той цены, по которой большинство мебельных магазинов продадут его.

Вы также можете поэкспериментировать с отделкой — вы можете покрасить весь блок в черный цвет или добавить акцентный цвет на каждую полку.

СМОТРЕТЬ ПЛАНЫ

10. Лестничный план хранения для экономии места

Отличное решение для хранения в небольших помещениях, его можно разместить в любой части вашего дома.

Все, что вам понадобится, это столярный клей, шурупы, шлифовальная машинка, дерево по вашему выбору, торцовочная пила и фанера.

Просто обрежьте древесину по размеру, соберите ножки и начните сборку полок с верхней и задней части.

Убедитесь, что между полками ровное пространство и все они ровные.

Этот строитель нарисовал этот ярко-оранжевый цвет, чтобы сделать ванную комнату ярче.

Туалетная бумага, полотенца и средства по уходу легко поместятся на нем, не занимая места в комнате.

СМОТРЕТЬ ПЛАНЫ

11. Идея «Пизанская башня из полок»

Этот проект «сделай сам» можно сделать дома всего за 30 долларов и завершить за полдень. Вам понадобятся торцовочная пила, зажимы для труб, молоток, дубовая фанера, столярный клей, гвозди для гвоздей и циркулярная пила.

После того, как вся древесина будет распилена, соберите стойки, затем полки и нанесите последние штрихи.

Его необходимо прикрепить к стене — так он может сохранять устойчивость, при этом выглядеть причудливым и легким.Вы можете проявить изобретательность, когда дело доходит до окраски и окрашивания. Вы также можете использовать более дорогое дерево, если не планируете красить его.

СМОТРЕТЬ ПЛАНЫ

12. Базовая лестничная полка, проект

Если вас беспокоит, что другие конструкции недостаточно прочны, это правильный план для вас. Необходимые материалы: циркулярная пила, шпатлевка для дерева, наждачная бумага, зажимы, лак, любая древесина, которую вы хотите, электрическая дрель и винты с головкой.

Просто распилите древесину, соедините боковые направляющие и полки вместе, а затем установите полки.Покраска или окрашивание в тот же цвет, что и ваша другая мебель, — отличный способ легко вписать это в вашу текущую схему дизайна.

Вот что делал этот строитель в своем домашнем офисе. Он без проблем хранит книги, принтер, старые файлы.

СМОТРЕТЬ ПЛАНЫ

13. Идея полки для лестничного дисплея

Этот план «сделай сам» показывает, как утилизировать старую и бывшую в употреблении лестницу. В зависимости от размера деревянных досок, которые вы используете, у вас может быть три разных секции на каждой полке.

Это отличный проект для начинающих, так как вам понадобится только наждачная бумага, дрель, сургуч, шурупы и краска. Вы можете купить древесину и распилить ее самостоятельно с помощью торцовочной пилы или заказать ее в магазине пиломатериалов.

Затем вы можете покрасить или окрасить пиломатериал, прикрепить полки, добавить завершающие штрихи и начать демонстрировать свое имущество.

СМОТРЕТЬ ПЛАНЫ

14. Полка для ящиков с лестницей DIY

Это идеальное решение для хранения вещей, если вам нужно хранить много вещей, но вы хотите, чтобы комната оставалась открытой.

Этот строитель использовал торцовочную пилу, шурупы, электродрель, старые ящики, фанеру и несколько слоев краски. Просто сделайте несколько мерок, чтобы определить пространство между каждой полкой, прикрепите деревянные доски с каждой стороны и добавьте завершающие штрихи.

Этот строитель добавил несколько декоративных ручек и покрасил ноги в золотой цвет. Если вы собираетесь хранить очень тяжелые вещи, подумайте о том, чтобы укрепить полки с большей опорой.

СМОТРЕТЬ ПЛАНЫ

15. Подробная идея книжного шкафа с лестницей

Этот профессионально выглядящий книжный шкаф несложно собрать, его можно собрать за один день.Этот строитель использовал дуб, хотя вы можете использовать любую древесину, например вишню, ясень, орех или сосну. Вам также понадобятся стержневые зажимы, лобзик, шурупы для дерева, молоток и шлифовальная машинка.

Просто сделайте направляющие, вырежьте дерево, сделайте нижнюю часть полок, точки поворота макета, склейте каждую полку, прикрепите заднюю и боковую части, отшлифуйте и покрасьте, а затем соберите все в одно целое. Этот план своими руками очень подробный и отлично подходит для начинающих.

СМОТРЕТЬ ПЛАНЫ

Что говорит Reddit?

В ходе нашего исследования мы обнаружили множество разных стилей и цветов, которые вы можете использовать для создания своих собственных: белый, черный, эспрессо, промышленный, декоративный, винтажный, короткий, узкий, дубовый и 3/5/7 ярусные полки.

Идея гостиной из полярной березы

Один пользователь представил лестничную полку из фанеры из березы тополя, которую он построил для своей гостиной.

Строительная полка с лестницей из DIY

Он использовал SketchUp для создания трехмерной модели PDF, чтобы планы соответствовали пространству и дизайну его жилой зоны.

Поскольку у него не было фуганка, строгального станка или настольной пилы, он поручил Лоузу сделать все окончательные разрезы. Что касается инструментов, которые он действительно использовал, он использовал торцовочную пилу, настольную дисковую шлифовальную машину, пистолет для гвоздей, эксцентриковую шлифовальную машину и отрезную пилу.

Для стеллажа он использовал фанерные листы, сделанные из проектной доски из березовой фанеры 3/4 ″. Полки были собраны с использованием 18-го калибра, гвоздей и клея. Он также использовал настольную ленточную шлифовальную машину, чтобы убедиться, что все белые лестничные полки находятся на одном уровне с их спинами. Для дополнительной безопасности он установил несколько шурупов для полки для увеличения веса. Затем стеллажи были окрашены с использованием общей отделки.

Он услужливо перечислил порядок обработки использованного для окрашивания предварительного кондиционера для пятен, старинного морилки вишневого красителя, затем янтарной морилки и, наконец, античной морилки для древесины вишни.

Мастера по дереву были очень впечатлены, и на оригинальном плакате говорится, что ему потребовалось около трех месяцев, чтобы он работал над ним время от времени, когда у него было время вечером или по выходным.

Если у вас было больше времени и амбиций, он сказал, что вы могли бы сделать все разрезы и сборку за восемь часов, сделать окрашивание за три часа и собрать все за два часа.

Сборка за нулевой доллар

Другой строитель разместил свою потерянную книжную полку, которая стоила ноль долларов.

Построил лестницу на чердак / книжную полку; Стоимость: 0 $ с деревообработки

Он сам спас пиломатериалы, но некоторые пользователи не были впечатлены и жаловались, что, несмотря на это, время, потраченное на создание его чертежа DIY, связано с расходами. Оригинальный плакат защищал себя, говоря, что его намерение состояло в том, чтобы побудить начинающих плотников, не имеющих большого количества денег, использовать древесные отходы для своих проектов — что им не нужно покупать кучу модных пиломатериалов, чтобы сделать что-то, что выглядит великолепно.

Фактически, в рамках своего проекта крошечного дома он нашел много переработанных пиломатериалов на обочине дороги и на строительных площадках. Другие плакаты интересовались его структурной целостностью, говоря, что он выглядит нестабильным.

Также некоторые отметили, что поддоны — не лучший вариант конструкции с точки зрения несущей конструкции. Строитель говорит, что он использовал деревянные кронштейны, которые прикреплялись к стойкам стены на каждой ступеньке лестницы, а опоры для полок на самом деле врезаны в последнюю, которая находится поверх отдельных кронштейнов.

Подносы для растений на открытом воздухе?

Еще один привлекательный план лестничной полки, который мы видели, взят с сайта Makingitinthemountains.com.

В рамках задачи по обновлению внешнего вида, это сработает или потратит выходные на создание великолепной синей лестничной полки из яичной скорлупы, которая будет стоять в свободном углу террасы во внутреннем дворе.

Поскольку в этот угол площадки попадает много естественного солнечного света, она была вдохновлена ​​построить подставку для растений и использовать Pinterest в качестве источника вдохновения для создания лестничного стола в стиле скамейки для горшечных культур.

Они добавили некоторые пользовательские модификации в планы PDF, которым они следовали, чтобы все стеллажи располагались в одну линию. В итоге они получили все более крупные подносы с растениями сверху донизу, которые упирались в алюминиевый сайдинг обеденной зоны во дворе. Многие комментаторы спрашивали точный цвет, и, по словам Кристи, она говорит, что это сладкая бирюза происхождения Бенджамина Мура OR-368.

Отправьте свое

Если вы создадите один из них, напишите нам по электронной почте — мы добавим его в наш список!

Лестницы | DEWALT

:
  1. Дом
  2. Хранение и снаряжение
  3. Лестницы

Все Лестницы Категории

Ваш выбор

60 Результаты Очистить все

Нет текущих выборов

Максимальная внешняя длина Посмотреть больше фильтров Посмотреть все Сортировать по Новейшие Самый старый По названию от А до Я По имени Z-A 60 Результаты

Товаров не найдено.

{{{Navigation_Title}}}

{{ModelName}}

{{#unless HideCompare}} Сравнить продукт {{/пока не}} {{#if IsAccessory}} Посмотреть серию {{еще}} {{#if BuyNow}} купить сейчас {{еще}} Посмотреть продукт {{/если}} {{/если}} {{/каждый}}

Easy DIY Modern Blanket Ladder

Внутри: Сделайте эту DIY-лестницу для одеял с помощью деревянных дюбелей и медных фитингов.Это современный индустриальный вид, который представляет собой стильный способ хранения одеял.

Я опустился на диван со своей маленькой черной кудрявой собачкой Майло и щелкнул The Notebook . Я прижалась к мягкому уютному пледу, натянув его себе под подбородок. Я глубоко вздохнул и приветствовал свой первый момент, чтобы расслабиться после долгой недели.

Счастье — теплое одеяло.
— Чарли Браун

Для Линуса из сериала о Чарли Брауне одеяло было его защитой.И я думаю, что большинство из нас понимают. Одеяло обеспечивает тепло, комфорт и расслабление.

Одеяла говорят: «Присаживайтесь, поднимите ноги и устраивайтесь поудобнее».

Поскольку одеяла занимают такое особое место в моем сердце, я хотел выделить им особое место в моем доме с помощью этой самодельной лестницы для одеял.

* Этот пост содержит несколько партнерских ссылок для вашего удобства . Щелкните здесь, чтобы прочитать мою политику раскрытия полной информации.
* Прежде чем начать, убедитесь, что у вас есть защитное снаряжение.Для этого проекта я рекомендую защитные очки, защиту для ушей и маску P100.

Эта лестница для одеял представляет собой простую конструкцию, сделанную из деревянных дюбелей и медных тройников и колен. Нанесение плоской черной аэрозольной краски делает его похожим на металл, что придает ему современный индустриальный вид. Моя лестница для одеял имеет размеры 72 х 17 дюймов и вмещает до пяти одеял.

Использование деревянных дюбелей — более дешевый вариант, чем использование полностью медных. Моя лестница для одеял обошлась мне менее чем в 25 долларов за дюбеля, медные детали и аэрозольную краску.Остальные припасы у меня были под рукой.

Когда вы закончите, не забудьте добавить одеяла различных цветов, узоров и текстур, чтобы добавить комнате тепла и характера.

Приступим!

ИНСТРУМЕНТЫ ДЛЯ СДЕЛКИ ДЛЯ ОДЕЯЛО ЛЕСТНИЦЫ

НАПРАВЛЯЮЩИЕ ДЛЯ ЛЕСТНИЦЫ ДЛЯ ОДЕЯЛА СДЕЛКИ

ОТРЕЗЫ ДЛЯ ЛЕСТНИЦЫ ДЛЯ ОДЕЯЛА СДЕЛКИ

* Размер моей лестницы для одеял составлял 72 x 17 дюймов. Отрегулируйте размеры в соответствии с вашими предпочтениями по размеру.

Все вырезы ниже предназначены для деревянных дюбелей.

  • Ступеньки лестницы 6-17 дюймов (средние)
  • Стороны лестницы 8-13 дюймов, за исключением двух нижних частей (боковин)
  • Нижние стороны 2–18 дюймов (нижние стороны), обрезанные длиннее, чтобы нижнее одеяло не ударялось об пол

После реза отшлифуйте все неровности. Я провел наждачной бумагой зернистостью 150 по каждому деревянному дюбелю.

ШАГИ ДЛЯ ЛЕСТНИЦЫ ДЛЯ ОДЕЯЛО DIY

Шаг 1) Нанесите клей Gorilla на каждый конец перекладины / средней части дюбеля и наденьте по одной медной тройнике на каждый конец.

* Если деревянный дюбель не входит легко в медные тройники, отшлифуйте конец деревянного дюбеля на расстоянии примерно 1/2 дюйма от концов. Я использовал наждачную бумагу зернистостью 60. Вытрите клей тряпкой или старой футболкой.

* Клей действительно просачивался из тройников при установке дюбелей. После этого я понял, что, возможно, было лучше нанести клей на внутреннюю часть тройников и колен, а не на внешнюю сторону дюбеля. Моя лестница для одеял в конечном итоге выдержала то, как я наносил клей.

После того, как тройник закреплен на обоих концах клеем, выровняйте тройники на каждом конце и дайте клею высохнуть. Повторите это для всех ступенек лестницы, кроме верхней и нижней. Всего у меня было четыре. Для верхней и нижней перекладины приклейте и прикрепите медные колена к каждому концу, всего два. Разложите их так, чтобы они были близки по длине, иначе лестница из-под одеяла будет изогнута.

Шаг 2) Расположите перекладины и остальные дюбели по порядку на плоской поверхности.При необходимости отшлифуйте концы оставшихся дюбелей. Я всухую поместил все боковые части в тройники и измерил секции, чтобы проверить их на одинаковую длину, прежде чем склеивать. Как только вы будете удовлетворены размещением, нанесите клей на концы боковых дюбелей и вставьте в тройники, как вы делали для перекладин. Поместите в правильное положение и дайте высохнуть. Я начал с сборки нижних сторон и продвигался вверх. Я позволил клею высохнуть в течение ночи.

Шаг 3) Теперь, когда ваша лестница собрана, пришло время распылить краску.Протрите лестницу от грязи или опилок. Распылите на лестницу из-под одеяла краску любого цвета по вашему выбору. Я выбрал плоскую черную аэрозольную краску.

Дайте краске высохнуть, затем нанесите герметик. Я использовала матовый прозрачный герметик. Я дал герметику высохнуть в течение ночи перед тем, как приступить к работе. Как вариант, приложите войлочные прокладки к нижней части лестницы под локтями и к тыльной стороне локтей вверху. Это защитит медные детали от царапин на полу и стене.

Шаг 4) Поместите в выбранную комнату и добавьте несколько разных узорчатых, цветных и текстурированных одеял для стиля и характера.

Думаю, Линус гордился бы!

PIN сейчас, чтобы СОХРАНИТЬ на потом!

Архитектор аппаратов — Часть 14: Проектирование лестниц Компания Аппарат

С этой статьи из серии «Архитектор аппаратов» мы начинаем обсуждение конструкции и использования лестничных конструкций. Эти типы оборудования могут представлять собой одно из крупнейших финансовых вложений, которое может сделать пожарная служба, и здесь, безусловно, уместна поговорка «Образованный потребитель — наш лучший клиент».Краткосрочные решения, которые будут приняты отделом, будут иметь долгосрочное влияние не только на тип приобретаемого оборудования для подъемных лестниц, но и на то, как эксплуатационные характеристики лестничного устройства повлияют на операции по пожаротушению для грузовой компании.

Во-первых, уместно рассказать немного об истории, касающейся подъемных устройств с механическим приводом. Первым гидравлическим цельнометаллическим подъемником с подъемной лестницей был трехсекционный 100-футовый тракторный подъемник, произведенный Питером Пиршем для пожарной службы Мелроуза, Массачусетс, в 1935 году.До этого времени большинство подъемных лестниц были сконструированы из секций из клееной древесины, состоящих из базовой секции с единственной маховой секцией, и поднимались с помощью механического подпружиненного устройства. Следуя этой конструкции, созданной Питером Пиршем, другие выдающиеся строители того времени — Сигрейв, American La France и Maxim — представили свои собственные стальные подъемные лестницы с гидравлическим приводом длиной от 65 до 85 футов.


Фото Тома В. Шанда
Эта лестница Seagrave из Фриленда, штат Пенсильвания, включает в себя ассортимент инструментов грузовой компании, пилы и 145 футов грунтовых лестниц.Лестница 57 оборудована для решения многих задач, которые возлагаются на лестничные роты на пожарном поле. Тщательное планирование на этапе проектирования имеет решающее значение для обеспечения того, чтобы новое оборудование соответствовало потребностям отдела.

Однако эта конструкция лестницы медленно получила признание крупных пожарных служб, таких как Бостон, Чикаго и FDNY. Нью-Йорк ввел в эксплуатацию свою первую подъемную лестницу с гидравлическим приводом в 1948 году, когда она получила 85-футовую антенну на тракторной тяге Seagrave и была передана в компанию Ladder Company 110.FDNY продолжала определять деревянные подъемные лестницы до 1955 года, когда приняла поставку 25 75-футовых антенн FWD на тракторной тяге. Постепенно, после этого момента времени, FDNY и другие крупные пожарные департаменты начали медленно принимать металлическое воздушное устройство, хотя последняя деревянная подъемная лестница официально не была выведена из состава парка FDNY до июня 1973 года, примерно через 38 лет после того, как Питер Пирш построил ее. первый самосвал с лестницей.

Более поздние достижения в области проектирования воздушных судов можно отнести к разработке шарнирно-сочлененной стрелы Snorkel и платформы телескопической стрелы в начале 1960-х годов.Эти устройства были внедрены в пожарную службу в то время, когда во многих городах наблюдались сильные пожары, и способность трубок и башенных лестниц развертывать повышенные главные потоки с высокой точностью значительно повысила способность пожарных подразделений контролировать эти крупные инциденты. Еще одним значительным преимуществом подъемных устройств платформы являются повышенные характеристики безопасности этих устройств, которые позволяют пожарным работать в пределах платформы для выполнения аварийно-спасательных работ, наружной вентиляции и капитального ремонта.

Одно из наиболее значительных достижений в конструкции воздушных лестниц произошло в 1991 году, когда был введен стандарт 1901 Национальной ассоциации противопожарной защиты (NFPA), который требовал, чтобы воздушные лестницы могли работать в любом положении, до которого лестница может доходить, поддерживая при этом минимальную нагрузку на опору. 250 фунтов. Установки старой конструкции оказались очень надежными при работе на относительно крутых углах возвышения; однако они не были предназначены для работы в полном раскрытии при малых углах возвышения, что создавало условия для катастрофических обрушений воздушных лестниц.Кроме того, эти лестницы, как правило, были ограничены в своей способности противостоять боковым силам.

Все эти усовершенствования конструкции и безопасности сделали новые лестничные конструкции превосходящими их аналоги до 1991 года; однако компромисс заключался в дополнительном весе и размере секций лестницы, что потребовало бы более тяжелого шасси и сдвоенных осей для перевозки грузов. Размер этого нового поколения воздушного устройства создал проблемы при вождении, а также проблемы с размещением. Другим компромиссом стало введение предохранительных устройств, которые фактически усложнили установку и своевременную эксплуатацию некоторых воздушных устройств.Некоторые отделы, которые управляли небольшими авиационными подразделениями, обнаружили, что они не могут приобрести замену тележке с подъемной лестницей, которая подошла бы к более старым станциям, или испытывали трудности с маневрированием в районах, где они были первыми.

Компоновка и дизайн лестничной тележки вашего отдела окажут существенное влияние на то, как вы сможете (или нет) управлять аппаратом на пожарном поле, и насколько эффективными будут операции вашей грузовой компании в целом. Потребности вашего сообщества в противопожарной защите могут сильно отличаться от потребностей вашего соседа, и, скорее всего, ваш отдел может иметь другие стандартные операционные инструкции (SOG) о том, как развертывать ваши доступные ресурсы.FDNY и пожарные депо Лос-Анджелеса управляют одними из самых больших парков оборудования компании лестничной клетки в Соединенных Штатах. Давайте вкратце сравним, как они оснащают и развертывают ресурсы своей лестничной компании.

FDNY управляет 143 лестничными компаниями, разбитыми по типам следующим образом:

  • 100-футовые задние крепления — 67
  • Башенные лестницы 75 футов — 48
  • Лестницы башенные 95-футовые — 14
  • Лестницы подъемники 100-футовые тракторные — 12

Штат состоит из офицера и пяти пожарных, при этом большинство структурных заданий получают два грузовика, как правило, один воздушный и одну башенную лестницу. Устройство было специально разработано для работы в условиях города Нью-Йорка с особым вниманием к безопасности переднего плана и расположению оборудования. Грузовики оснащены семью наземными лестницами общей длиной 131 фут и обычным набором ручных и электроинструментов.

FDNY использует различные воздушные устройства для удовлетворения своих потребностей, и нет ничего необычного в том, чтобы наблюдать как воздушные, так и башенные лестничные устройства, работающие при пожарах, каждое из которых выполняет особые обязанности по поддержке внутренних операций лестничных компаний.Наличие воздушной лестницы и вышки, срабатывающей на начальном этапе, является большим преимуществом для пожарного поля и командира пожарного поля. Это позволяет реализовать множество стратегий и тактик на поле огня и гибкость поля огня, что очень желательно. В то время как каждая пожарная часть будет иметь разные структурные условия и уровни укомплектования персоналом, основные принципы верховой езды и назначение инструментов, вместе с хорошо оборудованным оборудованием для роты с лестницей, будут иметь большое значение для улучшения ваших характеристик пожарного поля.

На другом конце страны Управление пожарной охраны города Лос-Анджелеса управляет 49 грузовиками с лестницей в рамках развертывания аппаратов комбинированной оперативной группы. Все подразделения представляют собой 100-футовые тягачи, каждое из которых укомплектовано офицером и тремя или четырьмя военнослужащими. Эти тягачи с тягачом обеспечивают отличные возможности поворота и позиционирования и несут 12 наземных лестниц общей длиной 264 фута. Из-за типа конструкций и точек доступа LAFD уделяет большое внимание хранению и размещению наземных лестниц.

Обратите внимание, что в обоих случаях FDNY и LAFD несут обширный набор инструментов и оборудования в своих лестничных компаниях. Длина и общее количество наземных лестниц значительно превышают минимальные требования NFPA в 115 футов на тележке с лестницей.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
