Коды ошибок газовых котлов Аристон: значение, неисправности, методы устранения
- Особенности котлов Аристон
- Наиболее частые коды ошибок и способы устранения неисправностей
- 101
- 103,104,105,107
- 108
- 109
- 117
- 201
- 302
- 303
- 304
- 307,308
- 501
- 601
- 604
- 607
- a01
- e34
- e108
- sp2
- sp3 (5p3)
- 1p1,1p2 (ip2)
- 6p1
- 6p2
- Другие поломки
Особенности котлов Аристон
Газовые котлы Аристон наиболее востребованы на рынке, благодаря своей репутации, проверенной временем. Они отличаются компактными размерами, удобной системой подключения и обслуживания, надежностью эксплуатации, разнообразием моделей. Компания выпускает одноконтурные и двухконтурные агрегаты, настенные и напольные, с открытой (требуется дымоход) и закрытой камерой сгорания (удаление продуктов сгорания через коаксиальную трубу).
Приборы Аристон оборудуются усовершенствованной конструкцией теплообменника, позволяющей сократить расход газа, защитной автоматикой, благодаря которой увеличивается эксплуатационный срок, точными настройками. При перебоях подачи воды или газа происходит автоматическая блокировка, что исключает выход из строя прибора.
Наиболее частые коды ошибок и способы устранения неисправностей
Самыми востребованными среди котлов Аристон являются настенные модели на 24 кВт. В процессе работы газ котла Аристон могут возникать сбои и неисправности, как и у любой другой техники. Список кодов ошибок дается в инструкции в виде таблицы. Некоторые из них являются сбоем в работе автоматики (вызывают защитное отключение аппарата) и устраняются нажатием на «Сброс», а некоторые сигнализируют о неисправностях и помехах в работе котла и требуют вмешательства (блокируют работу системы).
Все коды разделяются на шесть групп по количеству узлов котла. Первое значение обозначает узел, в котором произошел сбой, остальные -код ошибки.
Наиболее частые из из них:
- ошибка sp 3 (5p3) — относится к проблемам с розжигом и означает отрыв пламени. Cлучается на моделях Ariston Clas Evo,говорит о неполадках в газовом блоке. Проверка и регулировка газового клапана может решить проблему, но в некоторых случаях причина кроется в неправильной сборке коаксиальной трубы на приборах с закрытой камерой сгорания;
Панель управления котла Ariston Clas Evo - ошибка 501 — отсутствие розжига. Проверьте, не перекрыт ли газовый вентиль, если подача есть, следует обратить внимание на электрод ионизации, он может намокнуть, просушите его феном. Посмотрите, не отогнулся ли он, расстояние от электрода до гребенки должно быть 8мм с допуском в 1мм, качественное ли соединение электрода с платой;
- ошибка 607 — залипание контактов реле управления вентилятором, поможет замена реле, а иногда и всего электронного блока управления.
101
Ошибка 101 обозначает перегрев, произошло срабатывание датчика, после остывания котел запускается. Причиной может быть скопление накипи в теплообменнике, вследствие чего уменьшается проток и увеличивается температура, либо перебои в работе циркуляционного насоса. Промойте теплообменник, отрегулируйте либо поменяйте насос. Иногда причина может крыться в увеличенной подаче газа, прикрутите вентиль, если не помогает, нужно отрегулировать газовый клапан.
103,104,105,107
Ошибка 103, ошибка 104, ошибка 105, ошибка 107 возникают при нарушении циркуляции воды в контуре, ее отсутствии или низкого напора. Это происходит, когда в системе скопился воздух, для удаления его в котлах Ariston Egis Plus 24 (Аристон Эгис Плюс 24) нажмите и удерживайте кнопку mode на 10 секунд. На котлах Аристон Матис и Аристон УНО удерживайте кнопку rezet не более 6секунд. В течение 5 минут будет работать насос без розжига, удаляя воздух из системы. затем проверьте давление, норма 1-1,2 бара, при необходимости, увеличьте.
Котел Ariston Egis Plus 24
108
Ошибка 108 появляется при недостаточном давлении воды в отопительном контуре. Почему падает давление — причиной может быть утечка из радиаторов отопления, следует проверить места соединений в трубах. В отопительный сезон заметить небольшую утечку будет нелегко, так как на горячих батареях небольшой подтек будет испаряться. Нужно отключить отопление и добавить давление до 2,5 Бар для определения места подтека.
Следующей причиной может быть подтекание труб теплообменника. Для устранения можно запаять теплообменник, если пайка невозможна, требуется его замена. Может разгерметизироваться расширительный бак или пришла в негодность мембрана в расширительном баке — загерметизируйте бак или поменяйте мембрану.
Может протечь и сам бак — определить это можно, нажав на золотник в верхней части бака. Если при этом происходит выброс воды, меняйте бак. Как поднять давление — можно воспользоваться самодельным оригинальным устройством, состоящим из пластиковой бутылки, крана и золотника.
На пластиковой бутылке, на крышке нарезать при помощи метчика резьбу, чтобы можно было закрепить на ней кран.
С обратной стороны просверлить отверстие для закрепления на нем золотника. Золотник заводим во внутрь бутылки и закрепляем. Заливаем в бутылку воду, закрываем кран и подключаем к нему через шланг систему отопления, к золотнику подключаем насос и, качая его, переливаем воду в систему отопления. Процедура перекачки воды в систему повторяем до нормализации давления, до 1,5 Атм.
109
Ошибка 109 появляется при избыточном давлении выше 3 Бар и считается одной из нечасто случающихся. Для устранения нужно сбросить давление, как это прописано в инструкции к прибору, при помощи крана Маевского. если это не помогает, скорее всего, причина кроется во вторичном теплообменнике.
Когда внутри теплообменника разрушается перегородка, это может быть свищ в ней, начинается смешение жидкостями. Вода из водопровода, которая имеет более высокое давление , начинает поступать в систему отопления, в результате чего повышается давление.
Что делать, если это произошло -устранение свища или замена теплообменника поможет решить эту проблему.
117
Ошибка 117, согласно инструкции к агрегату Аристон BS 24 FF, означает недостаточную циркуляцию. Для устранения следует нажать кнопку сброса, в этом случае система проверит и отрегулирует разницу температур на входе и выходе в 3,5 градуса за 8 сек.
Кнопка сброса на котле Аристон — «reset»
201
При разрыве цепи или коротком замыкании датчика на подаче в контур горячего водоснабжения появляется ошибка 201. следует проверить контакты, возможно они окислились, или отошел провод, либо неисправен сам датчик и его придется менять.
302
Ошибка 302 появляется на дисплее при отсутствии цепи между платой управления и дисплеем. Причиной может быть нарушение контактов или их окисление, в этом случае следует соединить контакты или зачистить. Также может выйти из строя плата управления — требуется замена.
303
Ошибка 303 означает неисправность главной платы управления, решением проблемы может быть только ее замена.
304
Ошибка 304 также появляется в случае неисправности платы управления и появляется, если в течение 15 мин выполнено более 15 сбросов.
Плата котлов Аристон
307,308
Ошибка 307, ошибка 308 появляется также в случае неисправности платы управления, исправить ситуацию поможет нажатие на кнопку сброс.
501
Код 501 описан выше в разделе наиболее часто повторяющихся ошибок.
601
На моделях Ariston Egis Plus 24 (Аристон Эгис Плюс 24) CF, класс 24 FF и других, с открытой камерой сгорания, ошибка 601 означает отсутствие тяги. Датчик блокирует работу колонки в случае помех в системе дымоудаления.
Эта блокировка временная, через 12 мин система перейдет в рабочий режим, если причина будет устранена, в противном случае повторится вновь. Для устранения очистите дымоход, если дымоход свободен, проверьте исправность датчика тяги.
604
Ошибка 604 возникает при низкой частоте вращения вентилятора или неисправности датчика Холла.
Следует проверить вентилятор и датчик, если обнаружили поломку, требуется замена.
Датчик Холла
607
Описание причины возникновения и способ устранения описан выше, в наиболее часто повторяющихся ошибках.
a01
Ошибка а01 блокирует работу котла из-за сбоя автоматического розжига. Может возникать при низком нестабильном напряжении в сети, установите стабилизатор. Может влиять и полярность, в некоторых случаях проблему можно устранить, поменяв полярность в розетке, переверните вилку, поменяв фазу на ноль.
Кроме этого, возможны проблемы с датчиком ионизации пламени.проверьте, не засорен ли он, не загнут, возможно, поломался или окислился провод, соединяющий датчик с платой. Припаяйте или зачистите провод.
e34
Ошибка е34 означает сбой в работе пневмореле при работающем вентиляторе. Что делать -проверьте реле и при необходимости замените его.
e108
Ошибка е108 означает падение давления в контуре отопления. Причина и решение проблемы описаны выше в описании кода 108.
sp2
Ошибка sp2 (5р2) означает ,что вторая попытка розжига неудачна. Если котел не запускается, причин может быть несколько — возможна проблема в датчике ионизации, пониженном давлении газа, недостаточном притоке воздуха, удалении продуктов сгорания. Проверьте работоспособность датчика, возможно закрыт или недостаточно открыт газовый кран, откройте форточку и дверь, проверьте не засорен ли дымоотвод.
Электрод ионизации
sp3 (5p3)
Данный код неисправности описан в часто повторяющихся ошибках.
1p1,1p2 (ip2)
Ошибка 1p1, 1p2 (ip2) появляется в случае плохой циркуляции воды или ее отсутствии. Причины и решение проблемы аналогичны коду 108 и описаны выше.
6p1
Ошибка 6p1 появляется при возникновении проблем с подачей воздуха и дымоудаления, происходит задержка срабатывания реле. для устранения проблемы проверьте, достаточно ли воздуха поступает в помещение, где установлен котел, не засорен ли дымоход, не залипли ли контакты реле.
6p2
Ошибка 6p2 также возникает при проблемах с дымоудаление и поступлением воздуха, при этом происходит размыкание контактов реле давления продуктов сгорания при нормальной работе вентилятора. Решение проблемы такие же, как и при появлении кода 6p1.
Реле давления котла Аристон
Другие поломки
Кроме описанных выше, могут появляться и такие коды:
- 608 — система выдает такую ошибку, когда вентилятор заработал, но не сработал прессостат.
- Н45 — две последние цифры могут меняться. Причина кроется в датчике NTSc, на выходе нет горячей воды, подтекает предохранительный клапан. Если нет горячей воды, но система отопления работает,скорее всего неисправен датчик протока воды, забился мусором.
Еще одной причиной может быть то, что сильно сработались лопасти турбинки, прилипли к корпусу, это может стать помехой вращения, заменить лопасти или саму турбинку.
Второй причиной в такой ситуации может быть датчик NTC, для проверки его работоспособности измерьте мультиметром сопротивление на его контактах, если оно нестабильно, замените датчик на новый.
Датчик NTC
Как определить код ошибки, если на приборе нет дисплея или без циферблата, как например на модели Аристон BS II 24FF? Такой прибор оснащен лампочками индикации, благодаря которым можно определить поломку. Так, например, если горит индикатор 90 и перечеркнутый значок капли воды, это означает, что произошел перегрев и блокировка котла. Для устранения необходимо проверить прессостат и его подключение к плате.
Ошибки котлов Ariston
Котлы Ariston оснащены усовершенствованной конструкцией теплообменника, позволяющей сократить расход газа, защитной автоматикой, благодаря которой увеличивается эксплуатационный срок, точными настройками. При перебоях подачи воды или газа происходит автоматическая блокировка, что исключает выход из строя прибора. В процессе работы газового котла Аристон могут возникать сбои и неисправности, как и у любой другой техники. Список кодов ошибок дается в инструкции в виде таблицы.
Некоторые из них являются сбоем в работе автоматики (вызывают защитное отключение аппарата) и устраняются нажатием на «Сброс», а некоторые сигнализируют о неисправностях и помехах в работе котла и требуют вмешательства (блокируют работу системы).
Все коды разделяются на шесть групп по функциональным узлам аппарата. Первая цифра обозначает узел, в котором произошел сбой, а остальные — код ошибки.
Неисправности в контуре отопления
Ошибка 101 — Причиной может являться термостат перегрева или NTC датчик на выходе из первичного теплообменника. Срабатывает при температуре 102 градуса, получая сигнал о перегреве теплоносителя. Основные причины: повышенное давление на выходе газового клапана – рекомендуют проверку и регулировку. Загрязнен фильтр грубой очистки – плохая циркуляция в системе отопления — проверить и при необходимости почистить фильтр от грязи. Плохая проходимость теплообменника из-за образований накипи – в этом случае рекомендуют промывку или замену. Неисправность циркуляционного насоса.
Кроме перечисленных неполадок также может быть повреждение самого датчика NTC или электронной платы управления.
Ошибка 102 — Датчик давления отопительного контура неисправен (короткое замыкание или разрыв цепи) – Выполнить проверку напряжения датчика на клеммах платы и, если требуется, установить новый. Напряжение 0 Вольт или 5 Вольт на блоке управления приводит к остановке по коду 102.
Ошибка 103 — Теплоноситель на трубопроводе подачи нагревается слишком быстро (более семи градусов в сек.).
Ошибка 104 — Температурный рост в подающем и обратном трубопроводах более, чем на 20 градусов в сек.
Ошибка 105 — Разность температур подающего и обратного трубопроводов превышает 55 градусов (три раза).
Ошибка 106 — Температура возвратной трубы выше температуры подачи на 10 градусов (три раза).
Ошибка 107 — Температура в возвратной трубе превышает температуру подачи на 30 градусов однократно.
Ошибка 108 — Падение давления в отопительной системе ниже требуемого уровня (модели, оборудованные датчиком давления).
В большинстве случаев для устранения неисправности рекомендуется добавление воды в систему (подпитка), но если такая неполадка происходит вновь через небольшой отрезок времени (несколько дней), возможно, нужно искать причину утечки теплоносителя или проверить расширительный бак.
Ошибка 109 — Давление свыше трех бар.
Ошибка 110 — Неисправность терморезистора на подаче системы отопления (обрыв, отсутствие контакта, короткое замыкание).
Ошибка 111 — Аналогично коду 108 для моделей Аристон с режимом автоматической подпитки.
Ошибка 112 — Неисправность датчика температуры обратного трубопровода (обрыв цепи или короткое замыкание).
Ошибка 114 — Нет контакта с датчиком температуры наружного воздуха (возможна неполадка прошивки электронной платы для некоторых моделей котлов).
Ошибка 116 – То же самое, что и 114, только для датчика комнатной температуры.
Неполадки в контуре ГВС
- Ошибка 201 — Датчик на подаче в контур ГВС (NTC) – нет контакта.
- Ошибка 202 — Датчик на подаче в контур ГВС (NTC) – короткое замыкание.
- Ошибка 203 — Датчик температуры в резервуаре – нет контакта.
- Ошибка 204 — Датчик температуры в резервуаре – короткое замыкание.
- Ошибка 205 — Датчик на входе в контур ГВС (из гелиосистемы) – нет контакта.
- Ошибка 206 — Датчик на входе в контур ГВС (из гелиосистемы) – короткое замыкание.
- Ошибка 207 — Перегрев трубопровода солнечного коллектора.
- Ошибка 208 — Низкая температура в трубопроводе солнечного коллектора.
- Ошибка 209— Перегрев в резервуаре (бойлере).
Проблемы с электронным блоком управления
Проверить надёжность контактов подключенных шлейфов и проводов. А также такой простой способ, как выключить котёл Ariston из сети и включить через несколько минут.
- Ошибка 301 — Сбой дисплея, проблемы ПЗУ.
- Ошибка 302 — Ошибка обмена GP – GIU.
- Ошибка 303 — Внутренняя ошибка ЭБУ.
- Ошибка 304 — Более пяти сбросов в течение 15 мин — Здесь имеется в виду более 5 нажатий кнопки RESET, для сброса ошибки 304 просто выключите котёл из сети и включите снова.
- Ошибка 305 — Внутренняя ошибка блока.
- Ошибка 306 — Внутренняя ошибка блока управления.
- Ошибка 307 — Внутренняя ошибка ЭБУ.
Неисправности розжига и обнаружения
Ошибка 501 — Отсутствие пламени при розжиге. Вероятные признаки, и что нужно сделать: Кончился газ или кран забыли открыть. Если газ всё-таки есть, и агрегат зажигается, а потом тухнет с ошибкой 501, то проверяйте электрод ионизации (Датчик пламени). Убедитесь, что он чистый, не загнут, провод от него не перебит и доходит до платы, с которой успешно соединяется.
Ошибка 502 — Определяется пламя при закрытом газовом клапане. Вероятные признаки, и что нужно сделать: Если пламени в действительности нет, но котёл выдаёт эту ошибку, то причина в электроде ионизации.
Следующие четыре ошибки имеют общее описание: Возможная проблема в электроде ионизации, давлении газа, или притоке воздуха, оттоке продуктов сгорания. Случается, что в холода конденсат на дымоходе намерзает и препятствует движению воздуха в аппарат и из него. Поэтому рекомендуется правильная установка дымохода с небольшим наклоном вниз для стекания конденсата.
- Ошибка 5P1 — Первая попытка розжига неуспешна.
- Ошибка 5P2 — Вторая попытка розжига неуспешна.
- Ошибка 5P3 (SP3) — Отрыв пламени в процессе работы.
- Ошибка 5P4 — Три отрыва пламени в одном рабочем цикле.
Ошибка 601 — Сработал датчик перегрева газохода (только в аппаратах с открытой камерой сгорания, стоит в районе дымохода).
Ошибка 604 — Слишком низкая частота вращения вентилятора или неисправность датчика Холла.
Очень распространённые неисправности котлов Ariston с кодами 607, 6Р1, 6Р2.
Ошибка 607 — Реле давления воздуха сработало до начала розжига.
Ошибка 608 — Реле давления не сработало, но вентилятор включился (проверяем прессостат и все его соединения).
Ошибка 6P1 или 6Р2 — Задержка замыкания контактов реле давления воздуха. В случае перегрева, например, если попытались зажигать прибор с незаполненной системой отопления, или после длительного простоя в первичном теплообменнике скопился воздух, а может и по какой другой причине. Но в результате перегрева нижняя часть трубки Вентури немного плавится. И тогда на реле давления воздуха перестаёт поступать разряжение, поскольку воздух подсасывает через образовавшуюся в трубке дырку. Результат — срабатывает защита котла, с кодами ошибок 6Р1 или 6Р2.
Разница кодов в том, что если всё это произойдёт во время работы прибора, то он потухнет и высветит код 6Р2. Если же попытаться зажечь его с уже повреждённой трубкой, то он просто не зажжётся и выдаст код ошибки 6Р1. Таким образом, действует ещё одна степень защиты агрегата.
Расшифровка кодов неисправностей и Руководство по ремонту
Выход из строя узлов системы отопления обычно происходит в самый неподходящий момент. На первый взгляд, газовый котел – это очень сложное устройство, которое может отремонтировать только обученный мастер газовой службы с опытом, знаниями и аккредитацией производителя.
Однако, чтобы быстро выявить причины, не обязательно учиться на газовщика. При возникновении ошибки газового котла Аристон система распознает проблему и выведет на экран код неисправности. В большинстве случаев найти неисправность и отрегулировать подогрев можно самостоятельно.
Мы поговорим о том, как вовремя обнаружить назревание или возникновение поломки. В представляемой нами статье вы найдете расшифровку кодов и советы по исправлению ситуации. Наши рекомендации пригодятся тем, кто решил отремонтировать технику своими руками.
Содержание статьи:
- Проблемы контура отопления (ошибка 1**)
- Отказы ГВС (ошибка 2**)
- Отказы в электронике (ошибка 3**)
- Связь с периферийными устройствами (ошибки) 4**)
- Контроль пламени и розжига (ошибки 5**)
- Забор воздуха и удаление дымовых газов (ошибки 6**)
- Проблемы с многозонным контролем (ошибки 7**)
- Выводы и полезное видео по теме
Проблемы контура отопления (ошибка 1**)
Для котлов с логотипом Аристон все коды ошибок сгруппированы по узлам.
Для каждого случая можно определить наиболее вероятные причины проблемы и способы ее решения. Стоит сразу отметить, что не все неисправности можно устранить своими руками.
Контур отопления является составной частью системы отопления. Газовый котел реагирует на поведение и предоставляет пользователю информацию о возникающих проблемах. Их решение может быть связано как с котлом, так и с элементами схемы.
В случае неисправности на LCD экранах современных газовых котлов отображается код ошибки. Это гораздо удобнее, чем считать количество вспышек светодиодных лампочек, как на старых моделях.
Ошибка №101. Возникает при перегреве и закипании теплоносителя в первичном теплообменнике при превышении температуры на датчике NTC1 102°С.
Эта проблема возникает в следующих случаях:
- Чрезмерное максимальное давление в газовом клапане, что приводит к сильному нагреву. Вам необходимо настроить этот параметр.
- Низкий расход. Проблема может быть вызвана засорением фильтра, образованием сужений из накипи или поломкой встроенного циркуляционного насоса. Вам нужно проверить и исправить эти проблемы.
- Отказ датчика температуры. В этом случае требуется замена.
Вам нужно проверить и исправить эти проблемы.Ошибка №102. Датчик давления вне допустимого диапазона. Это может быть вызвано проблемой с давлением в контуре, а также поломкой самого датчика.
Последняя ситуация обычно возникает в результате проблем с проводкой — короткого замыкания или обрыва цепи. Нужно прозвонить провод от устройства к центральной плате.
Можно прозвонить сам датчик обычным тестером. Сопротивление должно быть минимальным – 1-2 Ом. Если он полностью отсутствует, то датчик однозначно придется менять
Ошибки №№ 103-107 возникают при экстремальных температурах охлаждающей жидкости. Реакция системы происходит при анализе температуры в двух местах — на подаче воды в контур и в точке обратки:
- № 103. 3 раза в течение 4 минут скорость повышения температуры подачи превышает 7°С/с.
- № 104. Один из показателей увеличился более чем на 20°С в секунду.
- № 105. Теплоноситель в контур горячее обратки на 55°С. Проблема устранена 3 раза за 4 минуты.
- № 106. Температура обратки превышает температуру подачи на 10°С. Фиксируется 3 раза в течение 4 минут.
- № 107. Температура обратки превышает температуру в подаче на 30°С. Фиксируется один раз.
Один из показателей увеличился более чем на 20°С в секунду.Учитывая, что датчик температуры имеет элементарную конструкцию и ломаться там по сути нечему, осталось выявить и устранить проблему с недостаточным движением теплоносителя.
Это может быть вызвано следующими причинами:
- Воздушность теплообменника или отопительного контура. Возможно, вам придется проверять всю дорогу на наличие пробок.
- Фильтр забит. Эту деталь необходимо очистить или заменить.
- Неисправность насоса. Замените или отремонтируйте устройство.
Номер ошибки 108 , отображаемый реле минимального давления.
Она может быть вызвана теми же причинами, которые характерны для ошибок №№ 103-107. Помимо них возможно повреждение датчика или проводки к нему, а также разгерметизация контура и частичная утечка воды.
В случае утечки давление в системе упадет. Газовый котел остановится сам, что отличает его от твердотопливного аналога или обычной плиты
Ошибка №109 возникает при проблеме с давлением более 3 бар. Это может произойти, если клапан подпитки закрыт не полностью. Для дальнейшей работы необходимо слить часть воды, чтобы снизить давление в контуре.
Ошибка №110. Отказ или банальный износ датчика температуры. В первую очередь нужно проверить контакты и целостность провода. Если они в порядке, придется заменить сам датчик.
Ошибка №111 возникает, когда давление в контуре ниже допустимого. Заводская настройка этого параметра для котлов Аристон составляет 0,4 Бар. Возможно повреждение датчика или утечка воды из контура.
Ошибка №112. Проблема с датчиком температуры на возврате из контура. Необходимо проверить его контакты или заменить датчик.
Ошибка №114. Проблема с датчиком уличной температуры. Необходимо проверить его контакты или заменить датчик.
Ошибка №116. Срабатывание (открытие) термостата безопасного функционирования. Вам нужно замкнуть перемычку ТА2 на основной плате. Если срабатывание повторяется, то в системе теплого пола есть проблемы. Обычно это наличие воздушной пробки.
Ошибка №117. На некоторых старых моделях есть контроль разницы температурных значений на входе и выходе через 8 секунд после начала работы. Котел остановится, если отопление не начнется. Возможные проблемы и пути решения те же, что и для ошибок №№ 103-107.
Забитый фильтр для воды вызывает проблемы с циркуляцией воды. Это приводит к отключению котла, а также плохо влияет на насос.
Иногда на индикаторе горят коды 1P1 — 1P4.
Это не ошибки, а предупреждения, сигнализирующие о внезапном резком скачке температуры. Такие эффекты иногда возникают из-за гидродинамических процессов, характерных для течения горячей жидкости в узком потоке. Не стоит обращать на них внимание.
Перебои с горячей водой (ошибка 2**)
Такие виды неисправностей встречаются у двухконтурных газовых котлов Аристон. Для горячего водоснабжения система безопасности автономная, что позволяет быстро выявить проблему.
Многие модели котлов Аристон поддерживают возможность подключения солнечной системы в качестве альтернативного источника энергии для горячего водоснабжения. Поэтому некоторые ошибки и предупреждения серии «2**» связаны с работой солнечных батарей.
Ошибка №201. Проблема с питанием датчика температуры — обрыв или короткое замыкание. Необходимо устранить обрыв проводки.
Ошибки №202-205 связанные с работой датчиков. Когда с них перестает поступать сигнал или он ведет себя непредсказуемо (резкие скачки данных), срабатывают такие ошибки:
- № 202. Проблема с датчиком или гелиосистемами.
- № 203. Проблема с датчиком температуры NTC.
- № 204-205. Проблема с датчиком температуры, регистрирующим рабочие значения солнечного коллектора.
Проблема с датчиком или гелиосистемами.Для решения задач №202-205 необходимо проверить плотность контакта. Если это не так, то вам придется заменить неисправный датчик.
Ошибка №206. Проблема с датчиком температуры холодной воды в . Решение такое же, как и для ошибок №№ 204-205.
Датчик температуры легче заменить, чем чистить. Стоят они недорого, но найти их несложно, т.к. в котлы устанавливаются детали со стандартными параметрами
Ошибка №207. Перегрев термостата солнечного коллектора. Это может быть вызвано тем, что солнечная энергия не используется для нагрева воды. Затем коллектор необходимо отсоединить. Также данная неисправность может возникнуть при поломке термостата. В этом случае его потребуется заменить.
Ошибка (предупреждение) № 208. Недостаточный нагрев в контуре гелиоколлектора. Существует риск замерзания охлаждающей жидкости. Включается при активации функции защиты от замерзания. Часть энергии от газа пойдет на нагрев коллектора.
Ошибка (предупреждение) №209. Перегрев воды в подключенном к котлу котле. Возможна проблема с термостатом или его контактами.
Сбои в электронике (ошибка 3**)
Такое сложное современное оборудование, как газовые котлы, оснащено электроникой для автоматического срабатывания и реагирования на различные ситуации. Платы управления могут выйти из строя в результате старения, перепадов напряжения, повышенной влажности или механических повреждений.
Ошибка № 301. Проблемы с платой EEPROM (энергонезависимой памяти) дисплея. При появлении такого сообщения необходимо проверить правильность установки ключа EEPROM на материнской плате. Это должно быть сделано, как описано в руководстве пользователя для соответствующей модели.
Если ключ работает правильно, то нужно проверить контакты шлейфа от материнки к плате дисплея. Также может быть проблема с самим ЖК-экраном. Тогда его придется заменить.
Дисплей подключен к плате через шлейф. Если котел работает, а экран гаснет, то в первую очередь нужно проверить качество соединения. Естественно при полностью отключенном питании
Ошибка № 302 — частный случай предыдущей проблемы. Обе платы проходят тест, но связь между ними нестабильна. Обычно проблема заключается в изломе сердечников шлейфа, которые придется заменить. Если все в порядке, значит, неисправна одна из их плат. Их можно снять и отнести в сервисный центр.
Ошибка № 303. Неисправна главная плата. Перезагрузка обычно не помогает, но иногда достаточно выключить котел из сети, подождать и снова включить (это первый признак старения конденсаторов). Если такая проблема станет регулярной, то плату придется менять.
Ошибка № 304.
Более 5 перезагрузок за последние 15 минут. Говорит о частоте возникающих проблем. Необходимо выключить котел, подождать некоторое время и снова включить. Некоторое время следует наблюдать за ним, чтобы определить тип предупреждений, если они появятся снова.
Ошибка №305. Сбой в программе. Необходимо дать котлу постоять некоторое время. Если проблема не устранена, придется перепрошивать плату. Делать это нужно в сервисном центре.
Ошибка №306. Проблема с ключом EEPROM. Необходимо перезапустить котел. Если ошибка повторится, придется менять плату.
Ошибка №307. Проблема с датчиком Холла. Либо сам датчик неисправен, либо проблема на материнской плате.
Ошибка №308. Неправильно установлен тип камеры сгорания. В меню необходимо проверить установленный тип камеры сгорания. Если проблема не устранена, то может быть установлен неверный ключ EEPROM или неисправна материнская плата.
Любые электронные платы можно попробовать починить в мастерских по ремонту компьютеров. Особенно, если проблема вызвана потерей контакта или старением конденсаторов
Ошибка №309. Регистрация пламени после блокировки газового клапана. Помимо неисправности материнской платы (ее придется заменить), может быть проблема в блоке розжига – неплотное закрытие газового клапана или неисправность электрода ионизации. Если проблема в электроде, то можно попробовать его просто просушить.
Связь с периферийными устройствами (ошибки 4**)
Гейзеры Аристон отображают коды ошибок для штатной периферии. Это для объяснения реакции. по аварийной ситуации. В этом случае потребитель сможет попытаться самостоятельно устранить поломку или конфликт техники.
Ошибка № 401. Проблема связи между шиной и устройством передачи данных. Она может быть вызвана как неисправностью самого устройства, так и повреждением шины. Ремонт возможен только в сервисном центре.
Ошибка №402. Неисправен модем GRRS/GSM. Нужно проверить его подключение или заменить устройство.
Ошибка №403. Проблема с SIM-картой. Нарушился контакт или повреждена сама карта.
Ошибка №404. Сбой передачи данных между модемом и материнской платой. В первую очередь нужно проверить контакты. Если они плотно соединены, то неисправен модем.
Модуль управления газовым котлом GSM позволяет дистанционно управлять режимами отопления здания. Однако кроме очевидных плюсов есть и минус — это еще один узел, который может сломаться
Ошибка № 405-406. Проблема с шиной данных (интерфейсом). Как правило, виной тому неплотные контакты. Реже требуется замена самой шины.
Ошибка №407. Прерывание сигнала с датчика комнатной температуры. Необходимо проверить соединение (провод и контакты). Если они в хорошем состоянии, то нужно заменить сам датчик.
Контроль пламени и воспламенения (ошибки 5**)
Проблемы могут возникнуть как в открытых, так и в закрытых камерах сгорания.
Хотя надо признать, что видов неисправностей немного по сравнению с другими узлами газового котла.
Ошибка № 501. Нет пламени при розжиге.
Такая ситуация может произойти по многим причинам:
- Нет газа. Необходимо проверить кран подачи. Он должен быть открыт.
- Система не включится, если напряжение между нейтралью и заземляющим проводником больше 10 В. Необходимо устранить утечку тока.
- Электрод ионизации вышел из строя. Прежде чем менять его, нужно проверить качество соединения с материнской платой.
- Потеряна мощность плавного зажигания. Необходимо отрегулировать этот параметр согласно инструкции к конкретной модели.
- Неисправность главной платы управления.
Ошибка №502. Регистрация пламени до срабатывания газового клапана. Часто это происходит при отсутствии контура заземления. Если оно выполнено по стандарту, то нужно произвести те же действия, что и с ошибкой №309.
Если в доме не было заземления, то для газового котла его придется сделать. И по всем правилам, иначе защитные механизмы заблокируют начало нагрева
Ошибка № 504. Отсутствие пламени на горелке, если оно происходит не менее 10 раз за один цикл. Необходимо проверить давление газа, выброс продуктов сгорания и газовый клапан.
Забор воздуха и отвод дымовых газов (ошибки 6**)
Система подачи воздуха и отвода дымовых газов, образующихся при работе газового котла, может быть естественной и принудительной. Поэтому для разных устройств некоторые ошибки возникнуть не могут. Но мы рассмотрим их все.
Ошибка №601. Срабатывание термостата тяги происходит при обрыве контакта или внутренней поломке термостата дыма. Также возможно засорение выхлопной системы.
Ошибка №602. То же, только для камер сгорания типа VMC.
Ошибка №604. Неисправен датчик Холла (требует замены) или низкая скорость вращения вентилятора (его тоже нужно почистить или заменить).
Ошибка №607. Контакты управляющего пневмореле были замкнуты до включения вентилятора. Эта часть подтверждает достаточную величину тяги перед зажиганием. Для устранения раннего замыкания нужно аккуратно снять воздушный выключатель и продуть его трубки, удалив грязь или конденсат. Если это не поможет, то деталь придется заменить.

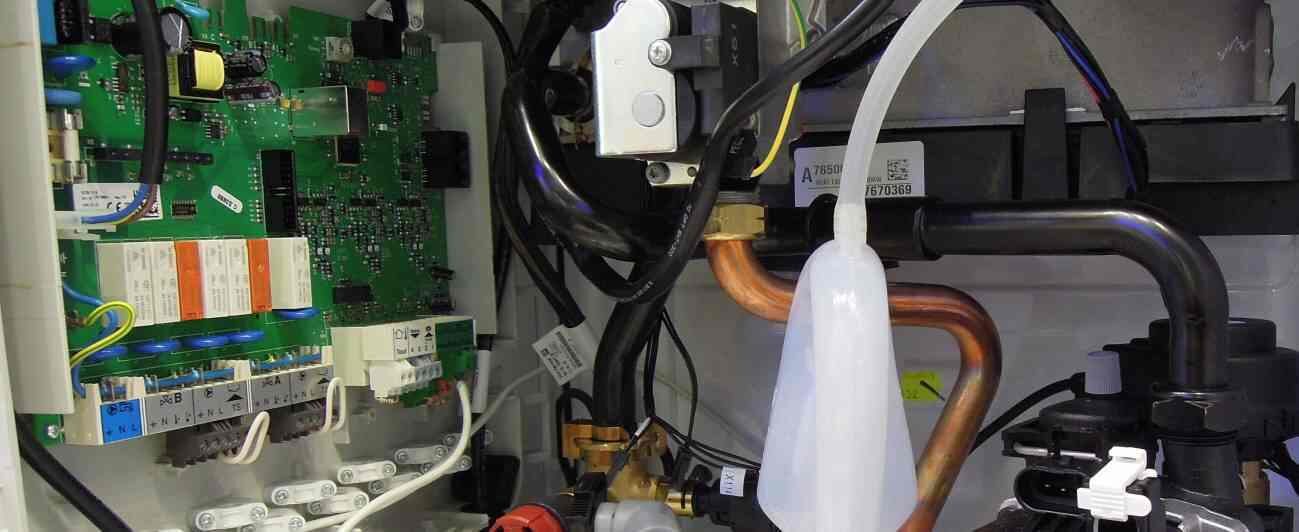

Пневморель соединяется с вытяжной камерой силиконовой трубкой. Иногда имеется сборник конденсата. Если проблема с прессостатом, то сначала нужно проверить целостность трубки
Ошибка №610. Размыкаются контакты термопредохранителя. Эту деталь необходимо заменить.
Ошибка №612. То же, что ошибка №604, но на ранних моделях Аристон.
Проблемы с многозонным управлением (ошибки 7**)
Котлы марки Аристон позволяют разделить дом на зоны, каждая из которых будет иметь свой режим отопления. При возникновении проблемы с одним из участков система точно определяет неисправность, поэтому ремонт конкретного контура может быть осуществлен без вмешательства в работу остальных нормально работающих фрагментов тепловой сети.
Ошибка № 70Х. Проблема с датчиком температуры подачи в зоне X. Проверьте контакты датчика или замените эту деталь.
Ошибка № 71X. То же самое, только с датчиком на обратке.
Ошибка № 72X. Зафиксирован перегрев в зоне X. В первую очередь нужно проверить работу термостата, отвечающего за этот участок. Это может быть просто сломанный контакт или сломанный узел. Если работает корректно, то нужно менять настройки.
Номер ошибки 750. Ошибка гидравлического контура. Должен быть установлен правильный тип подключенного гидравлического модуля (параметр меню 720). Если ошибки нет, то проблема в настройках самой схемы.
Выводы и полезное видео по теме
Периодическое обслуживание газового котла позволяет предотвратить многие проблемы. Как это сделать на примере серии BS II:
Замена ряда деталей на котле Аристон — насос, клапан подпитки, трехходовой клапан.
Как чистить фильтры и проходы:
Наличие сигнала ошибки современного газового котла предоставляет пользователю возможность разобраться с проблемой возникновения проблемы. Далее необходимо самостоятельно проанализировать методы устранения неполадок.
Иногда для восстановления работы газового котла Аристон достаточно самостоятельно зачистить контакты, отрегулировать мощность подачи газа или перезапустить устройство. Однако все поломки, связанные с нарушениями в работе электроники и системы подачи газа в камеру сгорания, следует доверить представителям газовой организации.
Котел также реагирует на поломки периферийного оборудования или проблемы с отопительным контуром. В этом случае нет смысла вызывать мастера по ремонту котлов.
Хотите поделиться собственным опытом диагностики и ремонта газового котла Аристон? У вас есть полезная информация по теме? Пожалуйста, оставляйте комментарии в блоке ниже, задавайте вопросы, выкладывайте фото.
основных ошибок и как их понять
В этой статье мы перечислим самые распространенные ошибки с котлами Аристон и как их правильно интерпретировать. Котлы Ariston известны сочетанием комфорта и элегантности с высокой топливной экономичностью и низким уровнем выбросов загрязняющих веществ. Стоит знать его поломки и понимать его хорошо продуманный код ошибки. Вы также можете ознакомиться с запчастями Aristonspare, которые есть у нас в Suner.
Как читать коды ошибок на котлах АристонКотлы Аристон имеют свою систему кодов ошибок (как и большинство котлов). Всякий раз, когда процессор котла обнаруживает проблему, препятствующую или препятствующую правильной работе, чтобы не допустить дальнейшего развития поломки, он вызывает блокировку и выводит код ошибки, который дает подсказки (достаточно точные, но не всегда) о проблеме. Мы посмотрим, что может происходить.
Котлы Ariston оснащены очень удобной панелью управления, даже если вы не техник или не имеете специальных знаний по котлам.
Указанная панель включает в себя дисплей или небольшой цифровой экран, который облегчает считывание кодов ошибок на котле Аристон.
В котлах Аристон ошибки делятся на 2 группы:
- Энергозависимые ошибки в котле Аристон: Так называемые «эфирные ошибки» больше похожи на «аварийные отключения», которые производит котел. Их цель состоит в том, чтобы котел корректировался сам без вмешательства человека, автоматически перезапускаясь для продолжения нормальной работы.
- Энергонезависимые ошибки в котле Аристон: Термин «энергонезависимые ошибки» означает, что котел имеет истинную неисправность, в том смысле, что указанная проблема не устраняется сама собой, а наоборот, в отличие от «энергозависимых ошибок», она требует вмешательства человека для его устранения либо путем повторного запуска или сброса котла, либо путем устранения неисправностей с деталями или замены их запасными частями.
Нажмите здесь, чтобы получить доступ ко всем запасным частям Ariston для продажи на Suner
ПОСМОТРЕТЬ ЗАПАСНЫЕ ЧАСТИ ARISTON
Еще одна деталь.
Каждый код ошибки на котле Аристон находится в определенной функциональной группе. Первая цифра кода ошибки указывает, к какой функциональной группе он относится, а это указывает, в какой части котла или контура находится неисправность. Вот функциональные группы:
- Главный контур
- Санитарный контур
- Внутренняя электронная часть
- Внешняя электронная часть
- Зажигание и обнаружение пламени
- Воздухозаборник и дымоотвод
Принимая во внимание приведенный выше список, мы имеем, например, код ошибки 203, что указывает на то, что ошибка относится к функциональной группе 2, и, следовательно, неисправность возникла в Санитарно-техническом контуре. Другой пример: Если котел показывает ошибку 610, это означает, что неисправность находится в каком-то компоненте входа воздуха или выхода дыма. Поместив себя в эти функциональные группы, руководство продолжает подробное описание ошибок.
Ошибки котлов Аристон и как их расшифровать Здесь мы приведем все ошибки котла Аристон и на какие неисправности они указывают, взяв за основу руководство модели Class One (так как это достаточно популярная модель, хотя ошибки распространяются и на другие модели).
Как видно, решения поломок не указаны, как и не указаны в инструкции. Удобнее всего то, что устранением неисправностей занимается квалифицированный специалист, так как одновременно необходимо учитывать множество факторов, чтобы определить, какая из всех возможных ошибок является проблемой, а какая является точным решением.
