Как работает сайлентблок в рычаге: Что такое сайлентблок в автомобиле? Назначение, где находятся, на что влияют, какие бывают, как проверить

Содержание

Всё о сайлентблоках: выбор и запрессовка

«Салейнблок», «сайленблок» — о, сколько ошибочных вариантов названия этой детали можно встретить! А слышать их приходится часто: сайлентблоки (они же «сайленты» или просто резинки рычагов) заставляют автомобилистов поломать не только язык, но и голову. То потрескались, то заскрипели, то развалились и застучали… Давайте разберёмся, что это за странные детали подвески, чем они отличаются и как правильно их менять.

Конструкция сайлентблоков

Дословный перевод термина Silent Block — тихий шарнир, и он в полной мере отражает суть конструкции этой детали. Сайлентблоки — это резинометаллические шарниры, упруго соединяющие узлы подвески машины. Ключевое отличие сайлентблоков от других типов шарниров (например, шаровых) в том, что они обеспечивают подвижность соединяемых деталей без трения, только за счёт эластичности резины. Это увеличивает срок их службы и делает хорошими виброизоляторами, позволяя гасить колебания от неровностей дороги. То есть сайлентблоки играют важную роль в плавности хода автомобиля.

Классический сайлентблок имеет две металлические обоймы: наружную и внутреннюю, прочно соединённые между собой эластомером (резиной) при помощи вулканизации. Но встречаются и сайлентблоки более простой открытой конструкции без наружной обоймы. Они дешевле, но рассчитаны на меньшие нагрузки и более требовательны к качеству запрессовки.

Сайлентблоки, используемые в подвеске, работают преимущественно на кручение: деталь вращается на небольшой угол вокруг их оси. Если сайлентблок дополнительно работает на сжатие или изгиб, в эластомере делают технологические углубления или сквозные отверстия, чтобы обеспечить ему большую подвижность. Такие сайлентблоки установлены, например, в нижних косых рычагах передней подвески.

«Плавающие сайлентблоки», которые встречаются в ступичных узлах, на деле сайлентблоками не являются — ведь внутри них установлен подвижный шаровой шарнир, — но ошибочное название прижилось. Формально нельзя отнести к сайлентблокам и втулки стабилизатора, у которых нет металлических обойм и присутствует трение (при работе стабилизатор проворачивается внутри). Зато подушки и опоры двигателя конструктивно являются сайлентблоками в полной мере, но их так никто не называет. Как обычно, реалии жизни немного ушли от точных инженерных терминов.

Сколько всего сайлентблоков установлено в автомобиле? Больше, чем вы думаете. Сайлентблоки используются почти в каждом элементе подвески: в рычагах и тягах, в балках и креплениях редукторов, в рулевой рейке и даже в амортизаторах.

Когда нужно менять сайлентблоки

Ресурс сайлентблоков зависит от многих факторов: характеристик эластомера, качества запрессовки, условий эксплуатации. Оригинальные сайлентблоки способны отработать на хороших дорогах более 100 000 км. А некачественные аналоги, установленные с грубыми ошибками, могут развалиться и через 100 км… Но чаще встречается некое среднее значение ресурса: от 20 000 до 60 000 км, в зависимости от количества ям на дорогах и стиля езды.

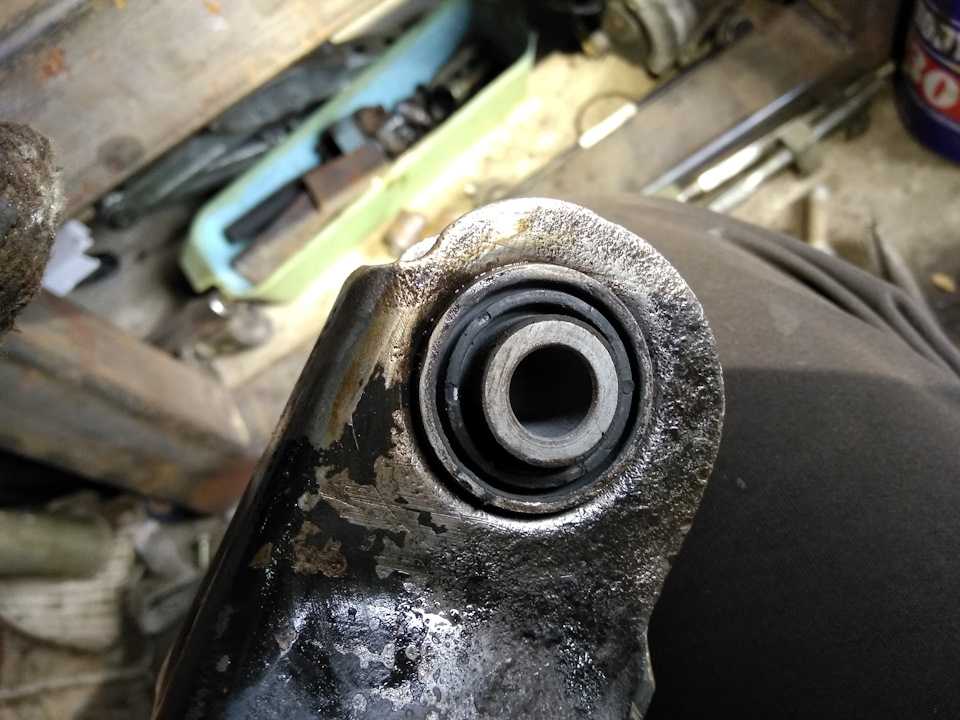

Трещины в сайлентблоке

Основные признаки выхода сайлентблоков из строя: посторонние звуки и стуки в подвеске, валкость и рыскание машины, вибрации. При таких симптомах нужно срочно заехать на диагностику подвески в автосервис, где машину осмотрят на подъёмнике. Сайлентблоки дефектуют по двум ключевым критериям:

  1. Визуальные дефекты. Глубокие трещины в резине, структурные расслоения, отрыв эластомера от металлической обоймы — всё это очевидные признаки выхода сайлентблока из строя.
  2. Наличие люфта. К детали прикладывают нагрузку (обычно с помощью монтажки) и смотрят на работу сайлентблока. Если в нём есть биение и свободный ход, сайлентблок подлежит замене.

Как правильно менять сайлентблоки

Замена сайлентблоков довольно трудоёмка, поскольку они плотно запрессованы в силовые элементы подвески. На многих моделях машин производители вообще перестали предусматривать замену сайлентблоков как отдельных элементов, предлагая менять весь узел (рычаг, тягу) в сборе, что сильно бьёт по карману автовладельцев. Но на помощь приходят запчасти-аналоги: сайлентблоки от сторонних производителей есть почти на любой автомобиль.

Установка новых сайлентблоков начинается с правильного извлечения старых. Для этого нужен гидравлический пресс или мощные тиски, а также подходящие по размеру оправки для выпрессовки сайлентблоков. После удаления старых шарниров требуется тщательно зачистить деталь от ржавчины, удалить металлические заусенцы и частицы абразива — посадочное место для сайлентблока нужно сделать идеально ровным, гладким и чистым. Кстати, его нужно замерить: диаметр посадочного места должен быть на 0,2–0,5 мм меньше наружной обоймы сайлентблока, чтобы она надёжно зафиксировалась при запрессовке благодаря упругой деформации. Если посадочное место больше (так бывает после нескольких перепрессовок сайлентблоков), придётся заменить всю деталь в сборе, поскольку сайлентблок не будет надёжно держаться в ней.

Сайлентблоки с технологическими полостями в резине нужно располагать под расчётным углом, чтобы правильно распределить нагрузку. На рычагах и самих сайлентблоках обычно есть подсказки — метки, которые нужно совместить перед установкой. Если меток нет, придётся обратиться к технической документации машины или использовать в качестве образца оригинальную деталь с запрессованным на заводе сайлентблоком.

Чтобы облегчить запрессовку, на сайлентблоки наносят смазку. Особенно важно смазать сайлентблоки без внешней обоймы, чтобы не повредить эластомер. Как правило, используют нейтральный к резине силикон, а иногда смазку вообще заменяют мыльным раствором — ведь смазка нужна только для запрессовки, а не для работы шарнира.

Важный нюанс: крепёжные болты сайлентблоков затягиваются только под расчётной нагрузкой. Для этого автомобиль опускают колёсами на землю, либо подпирают деталь снизу, имитируя нагрузку. Если не выполнить эту процедуру и затянуть болты «в воздухе», то при выезде машины из бокса сайлентблоки уже будут под нерасчётным углом, из-за чего прослужат очень недолго.

Резина или полиуретан

С завода в качестве эластомера в сайлентблоках используется только резина — она обеспечивает оптимальную работу подвески, эффективно гася вибрации. Важно отметить, что резина качественных и дорогих сайлентблоков выполнена из натурального природного каучука, о чём свидетельствуют буквы NR (Natural Rubber), выгравированные на ней. В доступных аналогах используют более дешёвые эластомеры: синтетические каучуки и смеси каучука с полиуретаном, характеристики которых уступают каучуку натуральному.

В качестве альтернативы запчастям-заменителям нередко устанавливают сайлентблоки из полиуретана. Это не бесспорное решение: полиуретан не обеспечивает сравнимой с каучуком эластичности, и подвеска, как правило, становится жёстче. Есть и другие минусы: полиуретан обладает плохой адгезией с металлом (отрыв эластомера от обоймы — самая частая причина поломки таких сайлентблоков), в нём невозможно сделать технологические полости (шарнир не будет эффективно работать на изгиб). Тем не менее, многие автомобилисты успешно используют полиуретановые сайлентблоки, считая их более надёжным решением, чем синтетический каучук.

Подробнее: Не резиновая! Полиуретановые детали подвески

Из какого бы материала ни были сделаны сайлентблоки, помните о ключевых ошибках при их замене: плохой подготовке посадочного места, неправильном расположении в рычаге и затяжке болтов без нагрузки. Если устанавливать сайлентблоки правильно, не нарушая технологию, то они прослужат достаточно долго даже на российских дорогах.

Сайлентблоки автомобильной подвески: как они устроены и как их менять

  • Главная
  • Статьи
  • Сайлентблоки автомобильной подвески: как они устроены и как их менять

Автор: Александр Омеличев

Зачем в подвеске нужны «резинки», как понять, что они изношены и насколько трудно их поменять? Сегодня изучим немного теории и отправимся на автосервис менять сайлентблоки передних рычагов Volkswagen Polo sedan. Возможно, вы никогда не станете самостоятельно обслуживать подвеску на своей машине, зато после прочтения этой статьи вам станет понятно, какие манипуляции выполняют мастера, если в наряд-заказе значится «замена сайлентблоков».



О роли в подвеске

Как и любой шарнир, резинометаллическое соединение выполняет две основные функции. Во-первых, оно дает определенную (в нашем случае – очень сильно ограниченную) свободу перемещения деталей относительно друг друга. Ограниченную настолько, что руками вы этот шарнир с места не сдвинете – он рассчитан на то, чтобы удерживать машину весом тонны в полторы. Во-вторых, шарнир предохраняет соединяемые детали от разрушения, гася удары и вибрации при движении по дороге.

Резинометаллические шарниры можно условно разделить на два вида – разборные и неразборные. У первых наружная обойма (металлическая втулка) отдельно, резиновая часть – отдельно. У вторых – все вместе. То есть резиновая часть с внутренней металлической втулкой зафиксирована внутри наружной втулки, тоже металлической (о способах фиксации – ниже).

Именно такой, неразборный вид РМШ принято называть сайлентблоком. Для незнакомых с английским языком на всякий случай уточним, что silent переводится как «тихий». Что вполне логично, ибо без сайлентблока детали подвески не только бы быстро разрушались от ударов, но еще и издавали бы противный лязг.

В подвеске современной машины «сайленты» используют для соединения рычагов подвески с подрамником или кузовом автомобиля, а также соединения стоек стабилизатора поперечной устойчивости с рычагом подвески или иным ее элементом.

В задней подвеске сайлентблоки используют еще и для соединения рычагов с цапфой. В передней, как нетрудно догадаться, их функцию выполняют шаровые опоры, дающие большую свободу перемещения элементов относительно друг друга и обеспечивающие поворот колес.

Кстати, подушки двигателя – тоже часто (но не всегда) конструктивно представляют из себя РМШ, которые изолируют кузов от вибраций двигателя. Впрочем, о подушках поговорим в другой статье.

Конструктивные особенности

Итак, две втулки с резиновой прослойкой – казалось бы, все элементарно. Но несложна эта конструкция только на первый взгляд. Как зафиксировать упругий элемент во втулке? Довольно очевидный способ – сильное обжатие (иначе говоря – натяг), правда, в таком случае соединение получится слишком жестким, что отразится на плавности хода.

Есть второй вариант – «склеивание» резины с металлом методом вулканизации – тут обжатия почти нет. Но в таком случае жесткость соединения уже откровенно недостаточная. Возрастает угол скручивания и перекоса (относительно продольной оси сайлентблока), что влечет за собой неблагоприятные изменения углов установки колес во время движения автомобиля. И, соответственно, ускоренный неравномерный износ шин.

Учитывая эти сложности, в конструкции современных сайлентблоков применяют комбинированную схему фиксации: одновременно обжатием (умеренной силы) и вулканизацией.

Далее, сама резиновая часть может быть сплошной, а может – с дополнительными прорезями. Возьмем, к примеру, попавший к нам «под ключ» Polo седан. На нем задний сайлентблок рычага передней подвески (как раз типа МакФерсон) установлен вертикально и в его резиновой части имеются вырезы.

Зачем они нужны? Чтобы ограничить перемещение рычага в продольном направлении, жесткость втулки должна быть максимальна; но нам не нужна максимальная жесткость при перемещении рычага в вертикальной плоскости (при наезде на препятствие, например). Для соблюдения этих свойств, говоря упрощенно, удалили лишнюю резину. Втулка обеспечивает достойную плавность хода и жесткую фиксацию рычага в продольном направлении одновременно.

Последующее развитие инженерной мысли привело к созданию плавающих и скользящих сайлентблоков, и снова ради повышения плавности хода.
Volkswagen Passat B5 в конце 90-х «прославился» сложностью и дороговизной подвески, и в том числе — плавающими сайлентблоками

Устройство шарнира значительно усложнилось, появились дополнительные элементы: промежуточная втулка (пластиковая), торцовые шайбы, долговечный смазочный материал и боковые уплотнители. Как всегда, усложнение привело к удорожанию. Уплотнения изнашиваются, смазка вытекает, сайлентблоки скрипят, а новые стоят дорого. Как-нибудь мы еще вернемся к плавающим «сайлентам», когда к нам в ремзону попадет машина с такими шарнирами. Сегодня ограничимся обычными.

Крепеж сайлентблоков

Существует несколько вариантов установки сайлентблоков в рычаги подвески. Пожалуй, один из самых распространенных – это запрессовка «сайлента» со своей внешней втулкой в проушину рычага. Удерживается он там за счет силы трения. Такая конструкция предполагает гашение ударных разнонаправленных нагрузок и виброизоляцию. Ремонт элементарен. Молотком выбил старый, запрессовал новый.

Если же рычаг в подвеске выполняет роль направляющего или нагрузка на него воздействует в каком-то одном направлении или плоскости, то внешняя втулка сайлентблоку вообще не нужна. В таких случаях применяют сайлентблок с небольшими буртиками с торца упругого элемента, который благополучно запрессовывают непосредственно в проушину рычага. Любая тяга или штанга, если таковые предусмотрены конструктивно, в задней подвеске крепятся к кузову или подвеске именно через «сайленты» такого типа.

Ну и, наконец, тренд последних лет – интегрированные сайлентблоки, где роль внешней втулки выполняет проушина самого рычага, а внутри нее запрессован упругий элемент. Ярко выраженного инженерного смысла в такой конструкции мало (в отличие, скажем, от интегрированных шаровых опор), тут производитель по большей части увеличивает прибыльность торговли оригинальными запчастями. Потому что вне заводских условий запрессовать новую «резинку» внутрь старого рычага достаточно качественно невозможно, нужно менять рычаг в сборе (заплатив немалую сумму).

Конечно, неоригинальных упругих элементов на рынке запчастей хватает, но срок службы их ожидаемо невелик – это временное решение. «Колхозные» резинки просто выдавливает из проушин.

Комбинация сайлентблоков в подвеске

Устанавливаться резинометаллические шарниры могут на одном рычаге и в вертикальной, и горизонтальной плоскостях. На распространенных подвесках типа МакФерсон с одним нижним рычагом (с каждой стороны), воспринимающим все удары от дороги, как раз применена такая комбинированная схема. Если же подвеска, скажем, с двумя поперечными рычагами, то, вероятней всего, в каждом из них сайлентблоки будут установлены только в горизонтальной плоскости. Это касается и почти всех многорычажных подвесок.

Если же говорить о конструкции, то в зависимости от характера нагрузок на одном автомобиле могут применяться несколько видов шарниров. Например, если это развальный рычаг в задней подвеске, который не несет толком никакой нагрузки, кроме продольных усилий, то нет смысла устанавливать в него дорогой «сайлент», достаточно запрессовать в его проушину сайлентблока без наружного кольца, и все. Если же это сайлентблок подрамника (опять же задней подвески), то здесь обычной втулкой не обойтись. Придется сконструировать предмет нашего обсуждения так, чтобы в продольном направлении подрамник даже не шелохнулся, но имел возможность изолировать кузов автомобиля от ударов, приходящих через подвеску от дороги.

Каучук или полиуретан?

В большинстве случаев упругий элемент сайлентблока изготовлен на основе каучука. Как правило, чем больше этого драгоценного материала, тем лучше характеристики сайлентблоков. Но имеются альтернативы.

Просвещенные читатели наверняка вспомнят синтетический полиуретан, из которого обычно делают неоригинальные сайлентблоки, и они пользуются определенной популярностью.

Несомненный плюс этого материала – долговечность, полиуретановые сайлентблоки можно не менять годами. Но на этом перечень достоинств исчерпывается.

Перефразируя известную рекламу, «не все полиуретаны одинаково полезны», и есть составы, которые просто невозможно надежно «привулканизировать» упругой частью к металлической, а обжимать полиуретан нельзя, он и так жесткий. Шарниры с «начинкой» из неподходящего полиуретана просто разваливаются через 40–50 тысяч километров (а то и раньше), так как упругий материал отслаивается от поверхности втулки.

И даже если состав подобран грамотно, остается проблема жесткости полиуретана. Как правило, после установки такого «неоригинала» не только ухудшится плавность хода, но и нарушится эластокинематика подвески – характер изменения положения колес под воздействием продольных и боковых сил. Иначе говоря – может пропасть «подруливающий» эффект задней подвески, который присутствует на множестве современных машин, начиная с совершившего маленькую революцию управляемости в С-классе Ford Focus первого поколения.

Срок службы

Если усреднить, то срок службы сайлентблоков составляет около 100 тысяч километров. Впрочем, тут все зависит не только от качества деталей, но также от состояния дорог, конструкции подвески, условий хранения машины и соблюдения технических требований при установке «сайлентов».

Часто бывает, что уже через два года или 30–40 тыс. километров пробега от подвески начинает доноситься характерный стук, скромно намекающий на то, что пора ехать на СТО. Вообще, на сайлентблоки, как и на шаровые опоры, необходимо обращать внимание каждый раз, когда автомобиль встает на подъемник или смотровую яму. Вовремя выявленный разрыв упругого элемента позволит вам спокойно, а не в авральном режиме подобрать и приобрести запчасть. Не говоря уже о том, что сами рычаги прослужат долго, если «резинки» меняются вовремя и втулки не бьются друг о друга.

Трудности замены

Самой большой головной болью при замене сайлентблоков может стать их прикипание к рычагу. Тот, кто хоть раз в жизни менял эту деталь на рычагах отечественной классики, порой вздрагивает, вспоминая свои потуги при попытке снятия «сайлентов». Сначала специальным съемником, потом с помощью лома, а потом… с помощью болгарки. Последняя зачастую побеждала в этой борьбе. Именно поэтому при установке новой детали ее наружную обойму рекомендуют смазывать.

Пример замены сайлентблоков рычагов передней подвески

Наш подопытный Volkswagen Polo sedan проехал 125 тысяч километров. При очередной замене моторного масла было выявлено плачевное, но не критическое состояние сайлентблоков рычагов передней подвески. Учитывая наличие на складе станции оригинальных запчастей на столь распространенную модель, замену решили выполнить незамедлительно. Передняя подвеска здесь – вышеупомянутый МакФерсон, то есть «сайленты» – в двух плоскостях, вертикальной и горизонтальной.

Итак, автомобиль на подъемнике, механик во всеоружии. Первым делом выкрутили болты крепления рычага к подрамнику подвески, после чего отвернули элемент крепления и отсоединили рычаг с шаровой опорой от поворотного кулака.

Проблем с откручиванием не возникло, поэтому следующим этапом стал процесс извлечения рычага из подрамника.

Вроде бы ничего сложного, но задний сайлентблок установлен в подрамник довольно плотно, потому за помощью пришлось обратиться к фомке. И этот этап пройден.

Повторили все те немногие операции с рычагом противоположной стороны автомобиля. Теперь извлекаем старое и ненужное. Так как сайлентблоки «приговорены», просто выбиваем их, использовав подходящий инструмент вместе с молотком, не заботясь об их сохранности.

Извлекаем из упаковки новые блестящие сайлентблоки и – прямиком на пресс. Для запрессовки горизонтально установленного сайлентблока понадобятся специальные оправки подходящего диаметра. Если нет оправок, подойдут металлические втулки, опять же подходящего диаметра. Одну необходимо подставить под рычаг, и она должны быть по диаметру больше наружной обоймы сайлентблока, это опорная оправка. Вторая – такого же диаметра, как наружная обойма, так как усилие от пресса прикладывать допускается только к ней.

И не забываем смазывать наружную обойму! Вы же не хотите потом возиться с болгаркой?

При запрессовке следим за тем, чтобы сайлентблок не перекосился. Запрессовываем до момента, когда торцы внутренней втулки будут расположены симметрично относительно торцов проушины рычага.

Переходим к вертикально устанавливаемому сайлентблоку, он расположен в задней части рычага. Выполняем все те же операции, только с одной оговоркой: на резиновой части «сайлента» нанесена метка, которую необходимо совместить с меткой на рычаге. Это важный момент, несоблюдение которого может привести к скорейшему выходу из строя недавно установленной «резинки».

Задний сайлентблок устанавливается в проушину рычага тоже симметрично. Однако напомню, что если соберетесь самостоятельно заменить сайлентблоки на своей машине, то сначала изучите руководство по ремонту. Иногда конструкторы предусматривают и асимметричную установку сайлентблоков.

После запрессовки сайлентблоков во второй рычаг монтируем их обратно на автомобиль. Процесс установки рычага выполняется в последовательности, обратной снятию, и особых замечаний именно в нашем случае не предусматривает. Единственный совет: окончательно дотянуть элементы крепления рычага к подрамнику необходимо на нагруженной подвеске, когда автомобиль снят с подъемника и стоит на земле.

Опрос

Вам приходилось менять сайлентблоки на своей машине?

Ваш голос

Всего голосов:

практика ремонт



Новые статьи

Статьи / Популярные вопросы Дубликат ПТС: всегда ли это плохо и можно ли покупать машину с ним Паспорт транспортного средства, или ПТС – это основной документ на автомобиль. Проверка его при покупке и сверка данных с теми, что нанесены на автомобиль – обязательная процедура. Но что ес… 11 0 0 24.

10.2022

Статьи / Интересно 5 причин покупать и не покупать Geely Atlas Внушительный и гармоничный, солидный и эффектный, очень комфортабельный, но несколько медлительный, не самый экономичный, но достаточно надежный… Все это – Geely Atlas, автомобиль, в свое вр… 1971 1 0 23.10.2022

Статьи / Практика Пол-литра, картошка и горчица по вкусу: народные рецепты заменителей автохимии В нынешних условиях легко закрыть глаза и представить, что все иностранные производители автохимии по каким-то причинам ушли из России. Ну или просто мысленно перенестись на несколько десяти… 632 0 1 21. 10.2022

Популярные тест-драйвы

Тест-драйвы / Тест-драйв Haval Dargo против Mitsubishi Outlander: собака лает, чужестранец идет В дилерском центре Haval на юге Москвы жизнь кипит: покупатели разглядывают машины, общаются с менеджерами и подписывают какие-то бумаги. Пока я ждал выдачи тестового Dargo, такой же кроссов… 14271 7 192 13.09.2022

Тест-драйвы / Тест-драйв Мотор от Mercedes, эмблема от Renault, сборка от Dacia: тест-драйв европейского Logan 1,0 Казалось бы, что нового можно рассказать про Renault Logan второго поколения, известный каждому российскому таксисту, что называется, вдоль и поперёк? Однако конкретно в этом автомобиле есть.. . 12221 10 41 13.08.2022

Тест-драйвы / Тест-драйв Geely Coolray против Haval Jolion: бесплатный сыр? Если бы! Хотите купить сегодня  машину с полноценной гарантией, в кредит по адекватной ставке, без диких дилерских накруток? Сейчас это та еще задачка, ведь полноценную цепочку «представительство – з… 9191 25 30 10.08.2022

Замена сайлентблока рычага передней подвески, как заменить сайлентблоки передней подвески своими руками? Как заменить сайлентблоки рычага передней подвески?

Даже самому аккуратному автовладельцу приходится систематически ремонтировать свой автомобиль. Даже при отсутствии видимых поломок всегда есть что покрутить и проверить. Все механизмы должны функционировать исправно, ведь от этого зависит безопасность эксплуатации автомобиля. Периодически те или иные узлы требуют диагностики или ремонта. Речь в данном случае пойдет о сайлентблоках.

Содержание

  • Что такое сайлентблоки, зачем они нужны?
  • Подходящее устройство рычага подвески
  • Симптомы выхода из строя сайлентблока рычага передней подвески
  • Диагностика своими руками (подробно)
  • Как достать новый сайлентблок, на что обратить внимание?
  • Инструменты, приспособления, расходные материалы
  • Как заменить сайлентблоки рычага передней подвески, подробно?
  • Наконечники Prof.

Что такое сайлентблоки, зачем они нужны?

Сайлентблок — деталь, гасящая колебания, возникающие при движении между элементами подвески. То есть сайлентблок гасит вибрации и шумы, что может привести к быстрому износу элементов.

Шарнир очень важен, так как отвечает за нормальное функционирование всей системы.

Подходящее рычажное устройство подвески

Сайлентблок

состоит из внешней и внутренней металлических втулок, между которыми размещена полиуретановая или резиновая прокладка. Учтите, что сайлент-блоки из полиуретана долговечнее и дороже резиновых в 2-3 раза. Автомобили, оснащенные полиуретановыми петлями, гораздо лучше слушаются водителя.

Симптомы выхода из строя сайлентблока рычага передней подвески

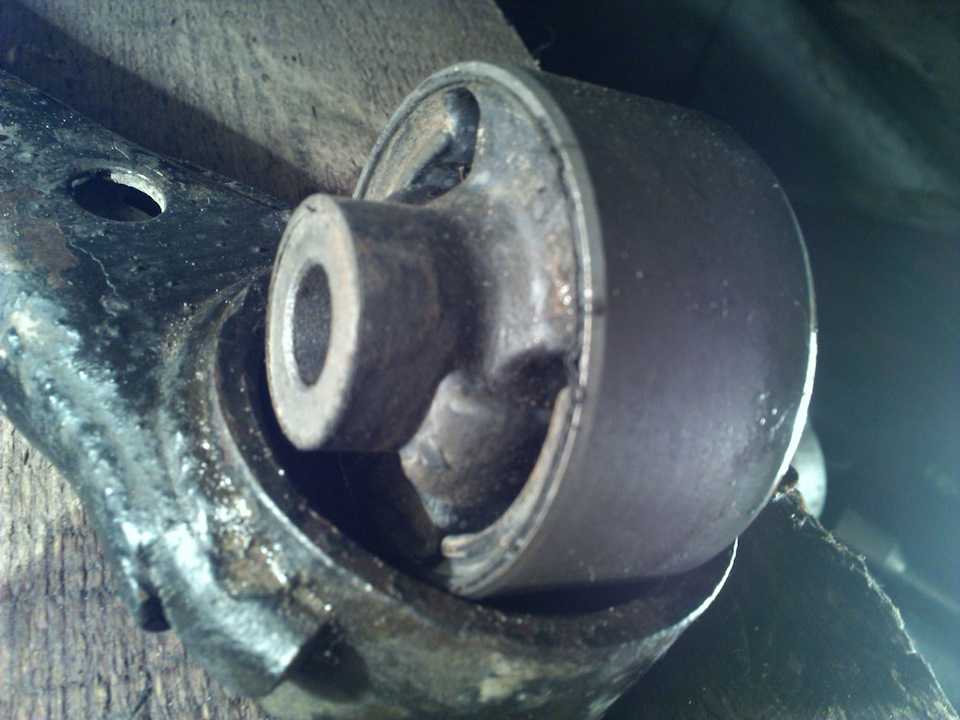

Изношенный сайлентблок

Очень важно следить за исправностью сайлентблоков, так как их выход из строя влечет за собой трудности с управлением автомобилем и замедление реакции на управление рулем – машина не сразу будет реагировать на действия автомобилиста. В крайнем случае автомобиль на скорости будет валить из стороны в сторону. Если сайлентблоки сломаны, это может привести к повреждению посадочных мест шарниров, и тогда придется менять весь рычаг полностью, так как восстановлению он не подлежит. Поэтому необходимо регулярно выполнять диагностику шарниров – каждые 50-70 тыс. км.

Несвоевременная замена сайлентблока влечет за собой такие последствия: нарушение сходимости, неравномерный износ шин, вонь в передней подвеске. Эти особенности должны подтолкнуть вас к необходимости замены сайлентблоков.

Диагностика своими руками (подробно)

Заказ работ:

  • Нужно пройти к смотровой яме.
  • Далее очистите сайлентблок от грязи и проверьте состояние резинового вкладыша шарнира.
  • При наличии на нем трещин или разрывов заменить сайлентблок.

Как достать новый сайлентблок, на что обратить внимание?

Как уже было сказано, сайлентблоки желательно выбирать полиуретановые, так как они более надежны и долговечны по сравнению с резиновыми. Кроме того, на каждом автомобиле установлены различные сайлентблоки, в результате чего при выборе детали для той или иной марки нужно знать не только год выпуска, но и вин-код кузова. Для выбора нужной детали также необходимо знать следующие параметры сайлентблока: длину детали, внутренний диаметр, наружный диаметр. Специалисты также советуют обращать внимание на производителя. Если вам нужна оригинальная и действительно качественная деталь, выбирайте известного производителя. Коробка должна иметь оригинальную форму и все необходимые наклейки.

Инструменты, приспособления, расходные материалы

  • Крепление.
  • Молоток.
  • Заостренное долото.
  • Набор отверток.
  • Набор ключей.
  • Джек.
  • Съемник блоков Сайлент. Можно заменить молотком и кувалдой.

Как заменить сайлентблоки рычага передней подвески, подробно?

Подготовка к замене сайлентблоков:

  1. Обезопасить автомобиль, обеспечив безопасность и удобство рабочего процесса.
  2. С помощью домкрата убедитесь, что у вас есть доступ к необходимой детали.
  3. Снимите колесо.

Замена сайлентблоков верхних передних рычагов:

  1. Открутить болт, которым крепится сайлентблок переднего рычага.
  2. Открутите заднюю часть гайки крепления заднего сайлентблока.
  3. Потяните за стойку и открутите болты, которыми рычаг крепится к шаровой опоре. Снимите рычаг.
  4. С помощью специального приспособления вы отрежете резиновую часть. Вместо этого можно использовать небольшую кувалду, но будьте осторожны, чтобы не повредить другие элементы рычага.
  5. Установить на место новую деталь — специальным приспособлением или кувалдой с молотком.
  6. Перед установкой рычаг необходимо обработать проникающей смазкой. В качестве смазки можно использовать литол, моторное масло или другую смазку.
  7. Собери все детали.

Замена сайлентблоков нижнего переднего рычага (возможна замена без снятия):

  1. Снимите гайки крепления рычага.
  2. Снимите сайлентблок с помощью съемника или втулки, к которой будет прикреплен шарнир. Установив втулку на сайлентблок, затяните гайку. Таким приемом можно отжать рычаг назад, а сайлентблок останется на своем месте.
  3. Установить новые детали.

Наконечники Prof.
