обслуживание и ремонт поломок своими руками, принцип работы обратного клапана, причины перебоев, замена конденсатора — видео


Любое электротехническое оборудование требует регулярного профилактического осмотра. Насос и полностью вся система подачи воды в этом вопросе очень капризные. Ведь сочетание электрики и жидкости – дело опасное. Да и оставить жилище или производство без ХВС тоже не хочется. Именно поэтому важно знать о неисправностях и неполадках автоматической водяной насосной станции для водоснабжения частного дома, их причинах и способах устранения, проводить обслуживание и ремонт основных поломок своими руками, а также понимать, как быть, если обратный клапан у домашнего водонапорного оборудования не работает или делает это с перебоями, подтекает бак, сломалась автоматика.

Особенности конструкции


Когда участок расположен в отдалении от магистрального водопровода, владельцы своего коттеджа находятся перед выбором – устанавливать обычный насос в колодце или обустраивать скважину. Если вопрос касается дачного домика, то может хватить небольшого объема воды, но для постоянного круглогодичного проживания семьи из 3-5 человек этого будет недостаточно. Тогда потребуется установка, включающая:


  • Сам погружной или поверхностный электронасос. Это основной конструктивный узел, который отвечает за подъем жидкости из скважинного забоя на поверхность. К нему подключаются водопроводные трубы – ее край входит в один из отверстий пятивыводного штуцера.
  • Гидроаккумулятор. Его также называют накопительным баком. Это металлический резервуар, который разделен мембранной грушей или диафрагмой. С одной стороны — воздушный клапан, в котором поддерживается 1,5 атмосферы, со второй — происходит закачка воды. И чем больше жидкости, тем выше давление воздуха.
  • Обратный клапан. Он отвечает за то, чтобы вода, попавшая в насос, при его отключении не спускалась обратно вниз, в забой.
  • Блок управления. Его также называют автоматикой, она состоит из реле и манометра. Два этих прибора контролируют уровень жидкости в гидробаке и давление в системе.
  • Подвод электрического питания.


Устройство и особенности эксплуатации

Перечислим задачи, которые можно решить с помощью водостанции для дома, работающей без неисправностей:

  • Сделать полную автоматизацию водоснабжения. Больше не потребуется вручную включать и отключать насос, проверять давление, а также уровень воды.
  • Определить и настроить необходимый напор жидкости. Сделать его постоянным, независимым от высоты здания, от погодных условий и других показателей.
  • Запастись чистой питьевой водой на случай отключения электроэнергии.
  • Теперь водоснабжение будет полностью отдельным от магистрали, а значит, не будет перебоев во время аварий на линии.
  • Продлить срок эксплуатации оборудования путем минимизации риска гидроударов – они могут быстро привести к неисправностям водонасосной станции.


В зависимости от возможностей и потребностей можно или купить уже готовую установку или сделать ее своими руками. В первом случае владелец получает устройство с гарантией как минимум на год, а также инструкцию по эксплуатации. Во втором – небольшую экономию, но увеличенный риск поломок. Однако иногда это целесообразно, например, когда глубина скважины очень большая, то лучше заменить поверхностную конструкцию на погружной насос.


Устройство системы таково, что все представленные выше элементы подключены друг к другу с помощью многовыходного штуцера. При монтаже мы рекомендуем оставить дополнительный выход, который можно закрыть заглушкой, для непредвиденных ситуаций. Гидробак будет соединен с одной стороны – с насосом, с другой – с водопроводной трубой, которая будет выводиться в дом, если конструкция сооружена вне его стен. Часто также можно монтировать систему в подвале. Это делает проще ремонт станции автоматического водоснабжения с гидроаккумулятором и регулярное обслуживание, а также избавляет от необходимости утеплять элементы. Один нюанс – это шум при работе, понадобится звукоизоляция.


Принцип действия оборудования

Если вы планируете самостоятельно ремонтировать аппарат, то вам нужно знать не только то, из чего он состоит, но и как действует. На самом деле в этом разобраться легко.


Есть насос, он обладает своими индивидуальными техническими характеристиками (мощностью, глубиной всасывания, скоростью перекачки рабочей жидкости – объем в единицу времени и т. д.). Для его работы необходимо электрическое питание, а также шланг. Все остальные детали только совершенствуют процесс перекачки.


Принцип работы домашней насосной станции и запчастей, которые могут приходить в неисправность, таков:

  • Вода попадает не транзитом в кран, а сперва наполняет гидроаккумулятор. Его задача, что уже понятно из названия, – накапливать влагу. Для этого мембранная груша заполняется и растягивается, вбирая в себя столько рабочей среды, сколько заявлено максимальным объемом от производителя. Влияние на мембрану таково, что воздух в соседней камере начинает сжиматься, повышается давление. Когда оно доходит до определенных атмосфер (значения необходимо настраивать или пользоваться заводскими границами 1,4 и 2,8 бар), срабатывает реле. Оно размыкает электрический контур и, как результат, электронасос выключается – гидробак полон.
  • Затем пользователи включают кран, душ, запускают стиральную или посудомоечную машину, начинают полив огорода. При этом открывается запорная арматура, воздух сильно давит на мембрану, в результате, вода выходит стабильным сильным напором. А когда в воздушной камере становится меньше, чем 1,4 бара (или иное значение, выставленное пользователем), то реле замыкает контур – включается насос.

Если случается ситуация, когда расходуется объем жидкости, превышающий накопленный литраж в емкости, тогда электронасос качает транзитом – из скважины и в кран без залива в гидробак. И только после перекрытия запорной арматуры наполняется гидроаккумулятор.


Причины неполадок: течет или не работает насосная станция


Наиболее распространены следующие погрешности, которые приводят к поломкам:

  • Изначальная покупка некачественного оборудования. Например, стоит обратить внимание на ширину металлической прокладки гидробака возле входного клапана. А также на сварные швы и качество мембраны, на мощность насоса.
  • Несовместимость оборудования. Избежать этого можно, если покупать сразу укомплектованные установки.
  • Неправильный монтаж. Если монтаж не требует особенных умений, то пусконаладочные работы лучше доверить специалисту.
  • Плохая фильтрация. Всю систему следует обеспечить хорошим механическим фильтром грубой очистки, чтобы оборудование не испортилось из-за частиц грунта. Заказать фильтрационное оборудование можно на сайте «Вода Отечества».
  • Механические повреждения.
  • Плохая изоляция от холода и влаги, прямых солнечных лучей, иных климатических факторов. Лучше всего ставить аппаратуру в специальном павильоне.


На самом деле главная причина – это отсутствие регулярного осмотра. Большинство проблем можно устранить еще на стадии начала развития, когда видны первые симптомы. Тогда это и эффективнее, и дешевле, и быстрее.

Как починить насосную станцию: виды неисправностей


Поломка насоса и вспомогательного оборудования – это типично, поэтому и набор проблем, как правило, един для всех владельцев агрегатов. Лучше заранее знать о возможных дефектах, чтобы предотвратить их появление или быстро среагировать.

Насос не отключается, давление не возрастает

В данной ситуации аппарат работает «вхолостую», то есть электроэнергия и время затрачивается, а результат не достигается. При этом значительно увеличивается износ деталей. Вот возможные причины и их решение:


  • Недостаточное количество воды в скважине. Если позволяет мощность, можно погрузить оборудование глубже в забой.
  • Забитые трубы. Потребуется чистка насосной станции, при этом начинать лучше с магистралей. Но после этого необходимо в обязательном порядке установить фильтры грубой очистки. Уловители защитят от проникновения загрязнений. Заказать оборудование для фильтрации можно на сайте компании «Вода Отечества».
  • Сломанный обратный клапан – он перестает справляться со своей основной задачей, то есть не предотвращает спуск жидкости обратно в забой, когда насос не работает. Его можно починить, но часто проще заменить.
  • Засор самого фильтра. Причины и способы решения те же, что и при забитых трубах. На самом деле засориться может любой элемент. Часто это также бывает обратный клапан насосной станции, а так как его почистить достаточно несложно (просто разобрать и промыть), то в отдельную проблему это выносить не станем.
  • Окислены контакты на реле, из-за чего не происходит размыкания контура. Их просто следует зачистить, реже – поменять датчик.
  • Естественным образом износилась крыльчатка у насоса, ее нужно заменить на новую.
  • Недостаточное напряжение в электросети. Решением может стать установка в цепь стабилизатора.


Слишком часто включается электронасос

Возможно, причина в следующем:

  • Для больших расходов объем гидробака недостаточно вместительный. Можно его заменить или поставить второй, дополнительный гидроаккумулятор.
  • У реле неверные настройки. Нужно подкрутить пружины, чтобы включение происходило при давлении 1,4 бар.
  • Сломан обратный клапан и вода сливается обратно в скважину, соответственно, ее приходится постоянно подкачивать.
  • Порванная мембрана – одна из сложных неисправностей, поскольку менять, скорее всего, придется весь гидробак. Кроме того, есть дополнительные симптомы – протекает насосная станция (возле ниппеля образуются капли), а напор в кране становится меньше.


Воздух в воде

Обнаружить это можно не по мелким пузырькам в потоке, ведь это норма, а потому, что жидкость выходит рывками, а не равномерно. Скорее всего, причина простая – в скважине несколько уменьшился водяной уровень, поэтому нужно немного опустить шланг от насоса. Но может быть, что какие-либо соединения в трубопроводе потеряли герметичность. Тогда в щели попадает воздух. Надо пройти по всем стыкам герметиком.


Не включается

Отсутствие запуска может быть из-за:

  • Нет электричества. Проверьте все контакты, подается ли напряжение на электронасос.
  • Поломки самого насоса – его нужно ремонтировать. А если в нем перегорел движок, то легче поменять на новый.
  • Окисленных контактов. Их достаточно просто зачистить.


Электронасос гудит, но не перекачивает воду

Возможные причины:

  • Нестабильное напряжение – можно поставить стабилизатор.
  • Произошло перегорание клемм в конденсаторе на насосной станции, нужна проверка тестером и замена.
  • Засор обратного клапана. Его прочистка осуществляется с помощью разбора составных частей и промывания под напором.
  • Крыльчатка заклинила. Иногда достаточно просто поднять на поверхность шланг и руками провернуть полости. В таком случае, вероятно, причина в небольшом засорении.


Работа с рывками

Скачки давления могут быть безопасными, например, из-за появления воздушной пробки в системе, или потенциально опасными, приводящими к дальнейшим неисправностям. Так может выйти из строя реле. Сверьтесь с манометром, если на нем показаны значения, при которых не должно происходить включение или выключение, однако, они чередуются, значит, датчик спутал настройки. Иногда это можно поправить самостоятельно, скрутив гайки на большой и маленькой пружинах в реле.


Еще одна возможность, схожая с воздушной пробкой, – это разгерметизация. Следует проверить все соединения.

Вода поступает неравномерно

Фактически это та же проблема, связанная с наличием воздуха в жидкости. Однако может быть еще одна причина – неправильно выставленные настройки на реле, из-за чего не поддерживается достаточно высокое давление.


Как отремонтировать водяную насосную станцию своими руками

Первое, что потребуется сделать, это найти неисправность. Осмотрите визуально на механические поломки все узлы. После того как вы увидели источник проблемы, разберите систему, высвободив деталь. Предварительно, конечно, следует отключить электронасос от питания, чтобы не было ситуации, когда он работает «на сухую», ведь от этого он может перегореть.


Далее есть два способа действий:

  • Замена запчасти. Комплектующие не очень дорогие. Самым дорогостоящим является гидробак, а он ломается не очень часто, если изначально была куплена качественная модель. При покупке запасных частей обращайте внимание на соответствие технических характеристик и на оригинальный бренд. Замена производится по простой схеме: демонтаж, проверка и зачистка соединений, монтаж новой запчасти.
  • Ремонт. Иногда это целесообразно, а в других случаях – потерянное впустую время. Исходите из своих возможностей и сложности поломки.


Насосные станции для дома – устройство и некоторые виды ремонта

Есть вещи, которые можно сделать самостоятельно, например:

  • произвести прочистку обратного клапана и всей системы, труб;
  • прочистить фильтр грубой очистки;
  • настроить реле;
  • поставить дополнительный накопительный бак;
  • произвести демонтаж старой конструкции и пр.

Но другие ремонтные работы требуют специализированных знаний и опыта. Так мы рекомендуем обращаться к специалистам, когда вопрос касается поломки гидробака.


Замена груши гидроаккумулятора

Мембрана – самое чувствительное место у водного резервуара, поскольку именно она ежедневно подвергается непосредственному воздействию. Когда она пробита, появляются первые симптомы – снижается напор воды в кране, а также она подается рывками, с воздушными массами. Основной критерий, по которому определяется наличие пробоя – это давление в клапане, оно должно быть 1,5 атмосфер. В обратном случае производится замена:


  • Первый шаг — демонтаж.
  • Затем сливается вода.
  • Откручивается фланец.
  • Вытаскивается мембрана.
  • Изнутри удаляется ржавчина, если она есть, резервуар просушивается.
  • Монтируется новая груша, система собирается в обратном порядке.
  • Делаются тестовые запуски на предмет утечек.


Рекомендации по монтажу и эксплуатации

  • Доверьте работу специалистам.
  • Используйте фильтры.
  • Выставляйте настройки, соответствующие инструкции по применению и техническим характеристикам аппарата.
  • Отдавайте предпочтение или металлическим трубам, или из ПВХ, но с жестким армированием.
  • Шланги не должны быть перекручены.


Заключение и полезное видео о неисправностях насосной станции и их устранении


Как вы поняли из материала статьи, большинство проблем можно решить самостоятельно в домашних условиях. Если вовремя осуществлять техническое обслуживание оборудования, то оно прослужит вам долгий срок. Но если проблема уже появилась, посмотрите ролики, как справиться с ней своими силами:


За подробной консультацией по подбору и наладке необходимой техники можно обратиться к специалистам нашей компании «Вода Отечества». При серьезных неисправностях автоматики насосной станции лучше обратиться за помощью специалистов.

Регулировка насосной станции своими руками

Современные насосные станции являются отличным способом обеспечения автономного водоснабжения.

Правильная самостоятельная регулировка позволяет получить бесперебойную и эффективную работу оборудования в течение длительного времени.

Настройка диапазона между включением и отключением привода, одна из важнейших процедур.

Конструктивные особенности

Первоначальное регулирование всего автоматического оборудования насосной станции осуществляется производителем с учётом определенной величины давления на включение и отключение.

Как правило, значение заводской установки на включение варьируется в пределах 1,5-1,8 бар, и от 2,3 до 3,0 бар на выключение.

Достаточно, часто, потребителю требуется в процессе эксплуатации, самостоятельно выполнить дополнительную настройку давления (что делать, если насосная станция не набирает давление и не отключается).

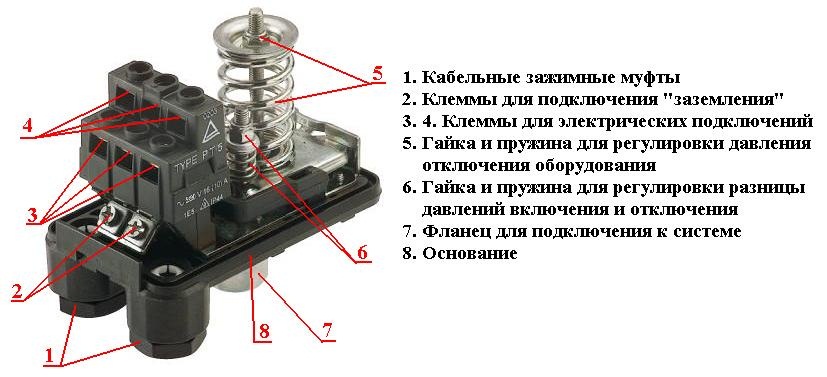

Поэтому важно знать и учитывать основные конструктивные особенности такого оборудования, в числе которых:

  • металлическое основание с закрепленной в нижней части крышкой, прикрывающей мембрану и стальной поршень;
  • быстросъемная гайка для закрепления на переходнике насосного оборудования;
  • контактная группа и колодка клемм, позволяющая подключить оборудование к сети и выполнить заземление;
  • пара разных по размерам пружинных регуляторов;
  • пластиковая крышка, закрепленная на винт большого регулятора.


В зависимости от фирмы-производителя и конструктивных особенностей моделей насосных станций, реле может иметь отличия по:

  • размерам,
  • форме,
  • расположению деталей и элементов.



А что вам известно про шаровый обратный клапан для канализации? В полезной статье написано для чего он нужен и как его установить своими руками.

Формулу, как посчитать объем воды в трубе, указана на этой странице.

В некоторых моделях присутствуют дополнительные элементы, включая защиту работы на «сухом ходу».

Настройка насосного оборудования своими руками состоит из регулировки реле на давление и последующей проверке работоспособности самой станции.

Работа оборудования под управлением реле

Наличие реле обеспечивает постоянные показатели давления в системе и создаёт необходимый для работы станции напор воды.

Управление насоса осуществляется автоматически.

Поэтому, правильная регулировка электромагнитного клапана для воды своими руками (прочитайте здесь) на минимальное и максимальное значение давления позволяет обеспечивать периодическое выключение и включение системы.

Управляемая реле насосная станция работает по следующему принципу:

  • закачивание воды в бак при помощи насоса;
  • увеличение давления, отражающееся на манометре;
  • срабатывание реле при давлении, достигшем выставленного предельного уровня;
  • отключение насоса.


Уменьшение количества воды в баке-накопителе сопровождается снижение давления.

После того, как давление в системе достигнет нижнего уровня, насосное оборудование вновь включается, и цикл работы повторяется.

Параметры функционирования реле:

  • на этапе включения в условиях нижнего уровня давления, происходит замыкание контактов на реле, что вызывает поступление воды в бак;
  • на этапе выключения в условиях верхнего давления, происходит размыкание контактов на реле, сопровождающееся выключением насоса.


Разность между показателями включения и выключения носит называние «диапазон давления».

Проверка давления

Приобретенное насосное оборудование требуется проверить на уровень давления, созданного производителем в заводских условиях.

А вам известно, для чего нужна фановая труба в многоэтажном доме? С какой целью ее устанавливают в системе отвода канализационных стоков, прочитайте в полезной статье.

Про создание системы канализации в частном доме своими руками написано здесь.

На странице: https://ru-canalizator.com/vodosnabzhenie/oborudovanie/avtomojka.html написано, как удлинить шланг высокого давления для автомойки.

Хранение и транспортировка оборудования, часто изменяют заводские настройки, что обусловлено утечкой из системы некоторого объёма воздуха.

В результате, может отсутствовать требуемое для корректной работы системы давление, а также не будет включаться в нижнем уровне насосная станция для водоснабжения (частного дома или квартиры).

Проверка проводится в условиях пустого бака и при отключении оборудования от электрической сети.

Желательно, использовать с этой целью автомобильный механический манометр в металлическом корпусе.

Такой прибор позволяет получить наиболее точные показания.

Данные, снятые с электронного или пластикового манометра, имеют некоторые погрешности.

Этапы проверки давления в баке при помощи манометра:

  • откручивание колпачка, закрывающего золотник;
  • подсоединение манометра;
  • проверка показаний по шкале.


[note]Такие мероприятия рекомендуется осуществлять ежемесячно, предварительно, выполнив удаление воды из бака, и отключение насосного оборудования.[/note]

Также перед замерами нужно открыть все краны.

Правила регулирования

Сбитые заводские настройки реле давления насосной станции можно, достаточно, легко отрегулировать самостоятельно (видео, почему часто включается насосная станция, посмотрите здесь).

Для выполнения работ потребуется отвертка и гаечный ключ.

Основные правила:

  • отключить реле от сети напряжения;
  • снять пластиковую крышку, прикрывающую реле;
  • отрегулировать показатели повышением или понижением;
  • отрегулировать, при необходимости, диапазон оборудования на срабатывание.


Под крышкой располагается пара регуляторов пружинного типа с гайками, при помощи которых и выполняется регулирование.

Как повысить или понизить нагрузку

Увеличение или понижение давления внутри системы при сохранении диапазона срабатывания, осуществляется закручиванием или откручиванием гайки, расположенной на большем регуляторе под крышкой.

После регулирования закрывается крышка, и система подключается к напряжению.

Открыв кран, можно, при помощи манометра, определить «нижнее» давление насосной станции. При закрытом кране манометр показывает уровень «верхнего» давления.

Способы корректировки диапазона

В условиях правильно выставленного «нижнего» давления, можно изменить «верхние» параметры при помощи меньшего регулятора (обратный лепестковый клапан для воды).

Затягивание гайки по часовой стрелке вызывает рост «верхнего» давления, а откручивание – напротив, способствует его понижению.

Таким образом, разницу между «верхним» и «нижним» давлением можно увеличить или уменьшить в необходимых пределах.

Увеличенный диапазон срабатывания способствует более редкому включению насосного оборудования, но результатом станут заметные перепады давления в системе водоснабжения.

Уменьшенный диапазон способствует выравниванию давления в системе за счёт частого включения насосного оборудования, но негативно сказывается на сроках эксплуатации насосной станции.

Как изменить «нижний» предел

При необходимости, осуществить одновременное регулирование показателей включения или «нижнего» давления и диапазона срабатывания реле, необходимо, в первую очередь, отрегулировать гайку на большом регуляторе, а потом – на меньшем, используя для контроля работы насосной станции, манометр.

Советы и рекомендации

Выполнение самостоятельной регулировки функционирования реле любой насосной станции требует строгого соблюдения следующих рекомендаций:

  • запрещено выставлять «верхнее» давление с превышением максимально допустимых показателей, указанных в сопроводительной документации;
  • показатели установленного «верхнего» давления не должны превышать 80% от максимально допустимых значений;
  • перед повышением давления на включение насоса, нужно, обязательно, проверять характеристики используемого оборудования, а также учитывать гидравлические потери системы.


В процессе самостоятельного регулирования нельзя затягивать гайки слишком сильно, так как в этом случае реле, практически, полностью перестаёт срабатывать.

Показатели внутри гидроаккумуляторного накопителя

Давление воздуха внутри гидроаккумуляторного накопителя насосной станции влияет на работоспособность системы, но не имеет, совершенно, никакого отношения к регулированию реле.

В условиях отсутствия воздуха внутри мембранного бака идёт полное заполнение накопительной ёмкости водой, и отключение насоса происходит, практически, сразу.

Каждое открывание водопроводных кранов, в этом случае, будет провоцировать включение насосного оборудования.

В результате, пониженное давление вызывает избыточное растягивание мембраны, а повышенное – неполноценное накопление воды внутри бака.

Для нормального функционирования насосной станции и сохранения мембраны в рабочем состоянии, давление воздуха нужно установить на 10% ниже параметров включения.

Поверку давления в гадроаккумуляторе можно выполнять только после того, как через открытый нижний кран в системе будет полностью слита вода.

Неудобство использования насосной станции, чаще всего, бывает обусловлено созданием большого перепада давлений при самостоятельной регулировке, когда бак слишком полный или, практически, пустой.

Специалисты не рекомендуют чрезмерно перекачивать гидроаккумуляторный бак или понижать давление до показателей меньше одной атмосферы.

[note]Такая настройка вызывает недостаточный запас воды, а также часто становится основной причиной повреждения резиновой «груши» и некорректной работы всей системы.[/note]

О том, как настроить реле давления насосной станции водоснабжения индивидуального дома, узнаете во время просмотра видео.

Регулировка давления в гидробаке и настройка реле давления насосной станции

Реле давления – это часть насосной станции, которая отвечает за пуск и отключение насосного оборудования при достижении определённого давления в гидробаке. Как правило, при покупке насосной станции на датчиках давления выставлены заводские настройки.

В итоге агрегат, отрегулированный производителем, реагирует на определённые…

Регулировка и настройка реле давления у насосной станции

Реле давления – это часть насосной станции, которая отвечает за пуск и отключение насосного оборудования при достижении определённого давления в гидробаке. Как правило, при покупке насосной станции на датчиках давления выставлены заводские настройки. В итоге агрегат, отрегулированный производителем, реагирует на определённые показатели для пуска и остановки насоса. Обычно заводские настройки включения устанавливаются в переделах 1,5-1,8 атм., а настройки на отключения прибора срабатывают при попадании давления в диапазон от 2,5 до 3 атм.

Но иногда для более эффективной эксплуатации станции в определённых условиях требуется изменить настройки прибора. В этом случае проводится регулировка реле давления насосной станции. Из нашей статьи вы узнаете, как это сделать своими руками, а видео в конце статьи поможет более наглядно разобраться в процессе.

Особенности конструкции и принцип работы

Реле давления насосной станции – это металлическая основа, на верхней части которой зафиксирована контактная группа, два пружинных разно размерных регулятора и клеммная колодка

Чтобы вы могли правильно отрегулировать данное реле своими руками, вам стоит разобраться в особенностях его конструкции и понять принцип действия агрегата.

Реле давления насосной станции – это металлическая основа, на верхней части которой зафиксирована контактная группа, два пружинных разно размерных регулятора и клеммная колодка. В нижней части стальной пластины прикреплена крышка мембраны, под которой находится стальной поршень и сама мембрана, а также быстросъёмная гайка для фиксации к переходнику, установленному на насосном оборудовании.  Все эти детали накрываются крышкой из пластика. Она в свою очередь крепится к винтовой части большого регулятора. Эта крышка при необходимости легко снимается при помощи гаечного ключа или отвёртки.

Как правило, реле в насосных станциях водоснабжения могут отличаться конфигурацией, формой и расположением отдельных элементов, но обычно они имеют такую конструкцию, как мы описали выше. Иногда реле может укомплектовываться дополнительными элементами, позволяющими защищать агрегат от работы «на сухую» и оберегать мотор от перегрева, для этого прибор будет измерять температуру перекачиваемой  жидкости.

Принцип действия этого прибора следующий:

Реле давления для водяного насоса: конструкция и настройка

  1. Под действием давления воды, поступающей из насосного оборудования, мембрана за счёт увеличения давления воздуха во второй камере давит на поршень, приводящий в действие контактную группу.
  2. Эта группа крепится на стальной платформе, укомплектованной двумя шарнирами. В зависимости от того, какое положение она займёт, контакты, через которые идёт напряжение 220 V на насосный агрегат, могут замыкаться или размыкаться, вызывая тем самым запуск или остановку насоса.
  3. Чтобы уравновесить давление поршня, используется пружина регулятора, воздействующая на платформу для установки контактной группы. Сила сжатия пружины регулируется посредством соответствующей гайки.
  4. По мере уменьшения количества воды в системе из-за расхода потребителем давление воздуха в баке водоснабжения падает. В итоге пружина, преодолевая воздействие поршня, замыкает контактную группу, что приводит к запуску насоса.
  5. По мере того, как воды в баке становится больше, давление воздуха возрастает. Это приводит к тому, что поршень постепенно смещает платформу с контактами, несмотря на противодействие пружины. Однако размыкание контактов происходит не сразу, а после смещения платформы на определённое расстояние. Эта величина зависит от того, насколько вторая малая пружина будет сжата. Она так же, как и большая пружина, находится на штоке с гайкой. Как только происходит размыкание контактов, насосный агрегат прекращает работать.

Отсюда получается что, для того чтобы отрегулировать давление включения агрегата водоснабжения, необходимо правильно настроить силу сжатия большой пружины. Давление, регулируемое этим элементом, ещё называют нижним. Чтобы отрегулировать верхнее давление в системе водоснабжения, необходимо настроить срабатывание малой пружины. Сила сжатия этого элемента позволяет установить разницу между давлением отключения и включения.

Настройка реле давления насосной станции может понадобиться в том случае, если заводские настройки хозяина не устаивают либо они сбились. Однако прежде чем приступить к регулировке, необходимо правильно подготовить накопительный бак.

Подготовка гидробака

Гидробак, накопительная ёмкость или гидроаккумулятор – это герметичный резервуар, состоящий из двух частей. В одной части в виде резиновой груши происходит накопление воды

Гидробак, накопительная ёмкость или гидроаккумулятор – это герметичный резервуар, состоящий из двух частей. В одной части в виде резиновой груши происходит накопление воды. А другая часть – это пространство между стенками груши и внутренней поверхностью гидробака, в которую закачано определённое количество воздуха.

Поскольку в груше происходит накопление воды, она подключается к системе водоснабжения. Закачивание воздуха во вторую камеру можно выполнить при помощи обычного автомобильного насоса. Благодаря этому воздуху происходит сжатие груши с водой, что способствует поддержанию определённого давления в трубах водоснабжения. Благодаря этому после открывания крана движение воды по трубопроводу происходит под напором без включения насоса.

Внимание: если неправильно подобрать давление воздуха в гидробаке, не получится достичь работы системы в оптимальном режиме.

Слишком высокий или низкий показатель может привести к частому пуску и остановке насоса, что негативно скажется на сроке эксплуатации прибора. Пониженное значение может приводить к чрезмерному растяжению груши и быстрому выходу её из строя.

Причины отсутствия давления в насосной станции

Последовательность подготовки гидробака:

  1. Перед тем как закачивать воздух в гидробак или перед проверкой показателей, необходимо произвести слив воды из трубопровода. Для этого нужно открыть нижний кран. В итоге груша в накопительном баке опустеет.
  2. Теперь можно производить закачку воздуха и проверку давления. Оно должно быть на 10 процентов меньше, чем нижний показатель. Если вы ещё не настраивали систему и не знаете, какое должно быть нижнее значение, то регулировку делают так:
  • если объём гидробака равен 20-25 л, то ставим давление в пределах 1,4-1,7 бар;
  • при вместительности накопительного бака в пределах 50-100 л показатель требуется выставить в районе 1,7-1,9 бар.

Важно: не стоит надолго оставлять грушу гидроаккумулятора без воды. От этого её стенки могут рассохнуться или склеиться.  Давление воздуха в гидробаке необходимо проверять каждый месяц.

Настройка реле

При правильном давлении воздуха в накопителе и чистых фильтрах можно приступать к настройке реле воды в насосной установке

При правильном давлении воздуха в накопителе и чистых фильтрах можно приступать к настройке реле воды  в насосной установке. Работу по регулировке ведём в такой последовательности:

  1. После отключения насоса производим слив воды из трубопровода. Для этого открываем нижний кран в системе. При помощи отвёртки или гаечного ключа снимаем крышку с реле.
  2. Включаем насос, который произведёт закачку воды в систему.
  3. В момент выключения насосного агрегата необходимо записать показания манометра. Так вы узнаете текущее верхнее давление.
  4. После этого стоит немножко приоткрыть кран, который находится в наивысшей точке системы. Если у вас одноуровневая система, то откройте кран, наиболее удалённый от насоса. Когда давление понизится до определённого значения, насосный агрегат снова запустится. Вам стоит засечь показания манометра в момент запуска и снова их записать. Так вы найдёте текущее нижнее давление. Отняв полученные результаты, вы получите разницу давлений, на которую и настроено ваше реле. Кроме записи показаний оцените напор из открытого крана (самого дальнего в системе).
  5. Если напор оказался недостаточным, то нижнее давление необходимо увеличить. Для этого агрегат нужно отключить от электропитания и поджать гайку на большой пружине. Если вам нужно уменьшить напор, то пружину стоит ослабить.
  6. Переходим к настройке разности давлений, которую вы уже узнали, отняв найденные показатели. Оптимальные показатели должны быть в пределах 1,4 атм. Если ваш результат меньше, то это может вам дать более равномерную подачу воды, но более частый запуск насоса. Это может привести к преждевременному износу агрегата. Если ваш результат превышает оптимальные показатели, то работа будет проходить в более щадящем режиме, но станет ощутимой разница между предельно высоким и низким напором. Чтобы настроить этот параметр, нужно поворачивать гайку на малой пружине. Чтобы увеличить разность давлений, необходимо повысить силу сжатия. Ослабление пружины вызовет обратное действие.
  7. После проведения регулировки стоит проверить её эффективность. Для этого воду из системы снова сливают, к насосному оборудованию подключается электропитание и агрегат запускается. Дальнейшие действия повторяют, пока настройки реле не будут вас устраивать.

Внимание: вторая (малая) пружина очень чувствительная, поэтому её регулировку стоит проводить очень осторожно, подкручивая гайку на небольшой оборот.

Первичная настройка

Если на вашем реле пружины полностью ослаблены, придётся произвести настройку с нуля

Если на вашем реле пружины полностью ослаблены, придётся произвести настройку с нуля. В этом случае работу проводят в такой последовательности:

  1. Производят запуск насосного оборудования и нагнетают давление в системе до того уровня, когда напор воды из самого удалённого от насоса крана не станет более-менее приемлемым для вас. Допустим, что измерительный прибор показал в этот момент значение 1,5 бар. Производим выключение насоса.
  2. Теперь необходимо отключить насосную станцию от питания, открыть крышку на реле и начать подтягивать гайку на большой пружине, пока не раздастся характерный щелчок, указывающий на замыкание контактов.
  3. Крышку реле устанавливают на место и производят запуск насосного оборудования. При этом давление нужно довести до 2,9 бар.
  4. Теперь агрегат нужно снова отключить от питания, крышку на реле опять открываем и поджимаем гайку малой пружины, пока не прозвучит щелчок размыкания контактов.
  5. После произведённых настроек реле будет срабатывать при нижнем показателе в 1,5 бар и выключать насос при верхнем давлении в 2,9 бар. Крышку на реле возвращаем на место, а станцию подключаем к электросети.

Видео инструкция по регулировке реле давления агрегата водоснабжения своими руками:

Источник: vodakanazer.ru

Регулировка реле давления для насоса системы водоснабжения — настройка уровней включения и выключения

Одним из важнейших элементов управления водяной насосной станцией является реле давления. Оно обеспечивает автоматическое включение и выключение насоса, управляя подачей воды в бак по заданным параметрам. Четких рекомендаций, какими должны быть значения предельных уровней нижнего и верхнего давлений, нет. Каждый потребитель решает это индивидуально в пределах допустимых норм и инструкций.

Устройство и принцип действия реле давления воды

Конструктивно реле выполняется в виде компактного блока с пружинами максимального и минимального давления, натяжение которых регулируется гайками. Мембрана, связанная с пружинами, реагирует на изменение силы давления. При достижении минимального значения пружина ослабевает, при максимальном уровне – сжимается сильнее. Воздействие, оказываемое на пружины, вызывает размыкание (замыкание) контактов реле, выключая или включая насос.

Наличие в водопроводе реле позволяет обеспечивать в системе постоянное давление и необходимый напор воды. Насос управляется автоматически. Правильно выставленные уровни минимального и максимального давления обеспечивают его периодическое отключение, что способствует значительному увеличению срока безаварийной службы.

Последовательность работы насосной станции под управлением реле следующая:

  • Насос закачивает воду в бак.
  • Давление воды постоянно увеличивается, что можно отследить по манометру.
  • При достижении установленного предельного верхнего уровня давления срабатывает реле и отключает насос.
  • По мере расходования воды, закаченной в бак, происходит снижение давления. Когда оно достигнет нижнего уровня, насос вновь включится и цикл повторится.

Схема устройства и составные элементы типового реле давления

Основные параметры работы реле:

  • Нижнее давление (уровень включения). Контакты реле, включающие насос, замыкаются, и в бак поступает вода.
  • Верхнее давление (уровень выключения). Контакты реле размыкаются, насос выключается.
  • Диапазон давлений – разность двух предыдущих показателей.
  • Значение максимально допустимого давления выключения.

↑ вернуться к содержанию

Настройка реле давления

В процессе сборки насосной станции особое внимание уделяется настройке реле давления. От того, насколько правильно будут выставлены его предельные уровни, зависит удобство эксплуатации системы водоснабжения, а также сроки безаварийной службы всех составляющих устройства.

На первом этапе нужно проверить давление, которое было создано в баке при изготовлении насосной станции. Обычно в заводских условиях устанавливается уровень включения в 1,5 атмосферы, а отключения – 2,5 атмосферы. Проверяют это при пустом баке и отключённой от электросети насосной станции. Рекомендуется проводить проверку автомобильным механическим манометром. Он помещается в металлическом корпусе, поэтому измерения получаются более точными, чем с использованием электронных или пластиковых манометров. На их показания могут повлиять как температура воздуха в помещении, так и уровень зарядки батареи. Желательно, чтобы предел шкалы манометра был как можно меньшим. Потому что по шкале, к примеру, в 50 атмосфер очень сложно будет точно измерить одну атмосферу.

Для проверки давления в баке нужно открутить колпачок, закрывающий золотник, подсоединить манометр и снять по его шкале показание. Давление воздуха следует и в дальнейшем периодически проверять, например, один раз в месяц. Воду при этом нужно полностью удалить из бака, отключив насос и открыв все краны.

Возможен и другой вариант – внимательно следить за давлением отключения насоса. Если оно увеличилось, это будет означать уменьшение давления воздуха в баке. Чем меньшим будет давление воздуха, тем больший запас воды может быть создан. Однако разброс давления от полностью заполненного до практически опустошённого бака получается большим, и всё это будет зависеть от предпочтений потребителя.

Выбрав желаемый режим работы, нужно установить его, стравив для этого лишний воздух, или подкачать дополнительно. Нужно иметь в виду, что не следует уменьшать давление до значения менее одной атмосферы, а также чересчур перекачивать его. Из-за малого количества воздуха резиновая ёмкость, наполненная водой внутри бака, будет касаться его стенок и протираться. А излишек воздуха не даст возможности закачивать много воды, поскольку значительную часть объёма бака будет занимать воздух.

↑ вернуться к содержанию

Настройка уровней давления включения и выключения насоса

В насосных станциях, которые поставляются в собранном виде, реле давления заранее настроено по оптимальному варианту. Но при её монтаже из различных элементов на месте эксплуатации настройку реле нужно проводить обязательно. Это вызвано необходимостью обеспечить эффективную взаимосвязь настроек реле с объёмом бака и напором насоса. Кроме того, бывает необходимость изменить исходную настройку реле давления. Порядок действий при этом должен быть следующим:

  • После того, как будет отрегулировано давление воздуха в баке, нужно подключить насосную станцию к электрической сети. Вода начнёт закачиваться насосом. Отключение его произойдёт после достижения установленного максимального давления. Это – верхний уровень. На каждом устройстве при его изготовлении указываются предельное давление и максимально допустимый напор насоса, их превышение недопустимо. Определяется это прекращением роста давления. В таких случаях насос необходимо отключать вручную. Если значение максимального давления не совпадёт с рекомендуемым инструкцией уровнем, произвести соответствующую подстройку вращением малой гайки, открыв для этого крышку реле.
  • Аналогичным образом измеряется нижнее давление. Для этого надо открыть кран и сливать воду из бака, наблюдая за показаниями манометра. Постепенно давление будет падать, и при достижении им нижнего предела насос снова включится. Это – нижний уровень, величину его тоже показывает манометр. Вращением большой гайки довести давление до рекомендуемого уровня. Оно должно быть примерно на 10% больше давления воздуха в баке, иначе возможен ускоренный износ резиновой мембраны.

На практике мощность насосов выбирается такой, которая не позволяет накачивать бак до крайнего предела. Обычно давление отключения устанавливают на пару атмосфер выше порога включения.

Допускается также установка предельных уровней давления, которые отличаются от рекомендуемых значений. Таким способом можно задать собственный вариант режима эксплуатации насосной станции. Причём при установке разницы давлений малой гайкой надо исходить из того, что начальной точкой отсчёта должен быть нижний уровень, устанавливаемый большой гайкой. Выставлять верхний уровень можно только в пределах, на который рассчитана система. Кроме того, резиновые шланги и иная сантехника тоже выдерживают давление, не выше расчётного. Всё это необходимо учитывать при монтаже насосной станции. К тому же чрезмерный напор воды из крана часто бывает совершенно ненужным и некомфортным.

↑ вернуться к содержанию

Регулировка реле давления

Регулировку реле давления практикуют в тех случаях, когда необходимо выставить уровни верхнего и нижнего давлений в заданных значениях. Например, требуется установить верхнее давление в 3 атмосферы, нижнее – 1,7 атмосферы. Процесс регулировки состоит в следующем:

  • Включить насос и закачивать воду в бак до значения давления на манометре 3 атмосферы.
  • Отключить насос.
  • Открыть крышку реле и медленно вращать малую гайку до тех пор, пока реле не сработает. Вращение гайки по часовой стрелке означает увеличение давления, в обратную сторону – уменьшение. Выставлен верхний уровень – 3 атмосферы.
  • Открыть кран и слить воду из бака до значения давления на манометре 1,7 атмосферы.
  • Закрыть кран.
  • Открыть крышку реле и медленно вращать большую гайку до срабатывания контактов. Выставлен нижний уровень – 1,7 атмосферы. Он должен быть несколько больше, чем давление воздуха в баке.

Если будет задано высокое давление для отключения и низкое – для включения, бак заполняется большим количеством воды, и нет необходимости часто включать насос. Неудобства возникают только из-за большого перепада давлений, когда бак полный или почти пустой. В других случаях, когда диапазон давлений небольшой, и насос часто приходится подкачивать, давление воды в системе равномерное и достаточно комфортное.

В следующей статье вы узнаете про подключение гидроаккумулятора к системе водоснабжения — самые распространенные схемы подключения.

Источник: delai-remont.com

Настройка давления в насосной станции с гидроаккумулятором

Чтобы сделать в небольшом частном доме автономную систему водоснабжения, будет достаточно обычного насоса, скважинного или поверхностного, с подходящими характеристиками производительности. Но для дома, в котором проживает больше 4 человек, или для 2-3 этажного жилища потребуется устанавливать насосную станцию. Это оборудование уже имеет заводские настройки давления, но иногда их необходимо корректировать. Когда требуется регулировка насосной станции, и как это делать, будет рассказано ниже.

Устройство насосной станции

Чтобы правильно отрегулировать данное насосное оборудование, необходимо иметь хотя бы минимальное представление о том, как оно устроено и по какому принципу работает. Главное предназначение насосных станций, состоящих из нескольких модулей – это обеспечение питьевой водой всех точек водозабора в доме. Также данным агрегатам под силу автоматически повышать и поддерживать давление в системе на необходимом уровне.

Ниже приведена схема насосной станции с гидроаккумулятором.

В состав насосной станции входят следующие элементы (см. рисунок выше).

  1. Гидроаккумулятор. Выполнен в виде герметичного бака, внутри которого находится эластичная мембрана. В некоторых емкостях вместо мембраны установлена резиновая груша. Благодаря мембране (груше) гидробак делится на 2 отсека: для воздуха и для воды. Последняя закачивается в грушу или в часть бака, предназначенную для жидкости. Подключение гидроаккумулятора происходит на отрезке между насосом и трубой, ведущей к точкам водозабора.
  2. Насос. Может быть поверхностным или скважинным. Тип насоса должен быть либо центробежным, либо вихревым. Вибрационный насос для станции использовать нельзя.
  3. Реле давления. Датчик давления автоматизирует весь процесс, при котором вода подается из скважины в расширительный бак. Реле отвечает за включение и выключение двигателя насоса при достижении в баке необходимой силы сжатия.
  4. Обратный клапан. Препятствует вытеканию жидкости из гидроаккумулятора при отключении насоса.
  5. Электропитание. Чтобы подключить оборудование к электрической сети, для него требуется протянуть отдельную проводку с сечением, соответствующим мощности агрегата. Также в электрической цепи должна быть установлена система защиты в виде автоматов.

Данное оборудование работает по следующему принципу. После открытия крана в точке водозабора вода из гидроаккумулятора начинает поступать в систему. Одновременно в баке происходит снижение сжатия. Когда сила сжатия снизится до величины, установленной на датчике, происходит замыкание его контактов, и двигатель насоса начинает работать. После прекращения потребления воды в точке водозабора, или при повышении силы сжатия в гидроаккумуляторе до необходимого уровня, происходит срабатывание реле на отключение насоса.

Устройство и принцип работы реле давления

Устройство реле давления насосной станции не отличается сложностью. В конструкцию реле входят следующие элементы.

  1. Корпус (см рисунок ниже).

  1. Фланец для подсоединения модуля к системе.
  2. Гайка, предназначенная для регулировки отключения аппарата.
  3. Гайка, регулирующая силу сжатия в баке, при которой агрегат будет включаться.
  4. Клеммы, к которым подключаются провода, идущие от насоса.
  5. Место для подключения проводов от электросети.
  6. Клеммы заземления.
  7. Муфты для закрепления электрических кабелей.

Снизу реле имеется металлическая крышка. Если ее открыть, то можно увидеть мембрану и поршень.

Принцип работы реле давления следующий. При увеличении силы сжатия в камере гидробака, предназначенной для воздуха, мембрана реле выгибается и воздействует на поршень. Он приходит в движение и задействует контактную группу реле. Контактная группа, имеющая 2 шарнира, в зависимости от положения поршня либо замыкает, либо размыкает контакты, через которые происходит электропитания насоса. В итоге, при замыкании контактов происходит запуск оборудования, а при их размыкании — остановка агрегата.

Когда требуется регулировать реле

Как было сказано выше, реле автоматизирует процесс закачивания жидкости в систему водопровода и в расширительный бак. Чаще всего насосное оборудование, купленное в готовом виде, уже имеет базовые настройки реле. Но возникают ситуации, когда требуется срочная регулировка давления насосной станции. Выполнять данные действия придется в случаях, если:

  • после запуска двигателя насоса, он сразу же отключается;
  • после отключения станции наблюдается слабый напор в системе;
  • при работе станции в гидробаке создается чрезмерная сила сжатия, о чем свидетельствуют показания манометра, но аппарат при этом не отключается;
  • не срабатывает реле давления, и насос не включается.

Чаше всего, если у агрегата появляются вышеперечисленные симптомы, то ремонт реле не требуется. Нужно всего лишь правильно настроить данный модуль.

Подготовка гидробака и его регулировка

Перед поступлением гидроаккумуляторов в продажу в них на заводе закачивают воздух под определенным давлением. Закачка воздуха происходит через золотник, установленный на данной емкости.

В среднем, давление в насосной станции должно быть таким: в гидробаках объемом до 150 л. — 1,5 бар, в расширительных баках от 200 до 500 л. — 2 бар.

Под каким давлением находится воздух в гидробаке, можно узнать из этикетки, приклеенной к нему. На следующем рисунке красной стрелкой указана строка, в которой обозначено давление воздуха в накопителе.

Статьи: настройка реле давления и регулировка воздуха в гидроаккумуляторе

Реле давления — элемент который управляет работой насосной станции (например AQUAJET или AQUAJET-INOX) и который делает возможной её работу в автоматическом режиме. Реле давления имеет несколько характеристик:

  • Давления включения (Pвкл) — это то давление (бар), при котором происходит включение насосной станции путем замыкания контактов в реле давления. Иногда давление включения еще называют „нижним“ давлением.
  • Давление выключения (Pвыкл) — это давление (бар), при котором происходит выключение насосной станции путем размыкания контактов в реле давления. Иногда давление выключения еще называют „верхним“ давлением.
  • Перепад давления (ΔP) — абсолютная разница между давлением выключения и давлением включения (бар).
  • Максимальное давление выключения — это то максимальное давление (бар), при котором возможно отключение насосной станции.

Любое реле давления имеет заводские установки и, как правило, они следующие:
Давление включения: 1,5-1,8 бар
Давление выключения: 2,5-3 бар
Максимальное давления выключения: 5 бар

Как все это работает:
Допустим, насосная станция подключена (об этом в статье «Подготовка насосной станции DAB к работе»), и вся система заполнена водой. После открытия любого крана (душ, мойка и т.п.) и начала водоразбора, давление в системе начнет плавно (благодаря мембранному гидробаку) падать, что легко отследить по манометру. Все это время вода поступает потребителю из гидробака. При достижении „нижнего“ давления включения (его можно также отследить по манометру в момент включения насоса) контакты внутри реле давления замкнутся и насос запустится. Все остальное время водоразбора насос продолжает работать, подавая воду напрямую потребителю. После завершения водоразбора (все краны закрыты), насос все еще продолжает работать, только теперь вода подается не потребителю, а закачивается в гидробак (т.к. больше ей некуда деться) и давление плавно возрастает. При достижении давления выключения (можно легко отследить по манометру в момент остановки насоса) контакты внутри реле давления размыкаются и насос останавливается. При следующем водоразборе цикл повторяется. Все довольно просто.

Но что делать если заводские установки реле давления не очень комфортны? Например: на верхних этажах давление падает очень заметно, или система очистки воды требует на входе не менее 2,5 бар, в то время как насос включается только при 1,5-1,8 бар.


Настроить реле давление можно и самостоятельно:

Записываем по манометру давление включения и выключения при работающем насосе. Отключаем питание от насоса и снимаем верхнюю крышку реле давления (как правило, отвернув один винт). Вы увидите два винта, один более большой, находится в верхней части реле, а второй, немного меньшего размера, находится под ним. Верхний винт отвечает за давление выключения и как правило рядом с ним находится буква "P" и стрелка со знаками «+» и «-». Затем вращаем винт в нужном направлении (если давление выключения необходимо поднять то вращаем по направлению знака «+», если опустить то в направлении знака «-»). Сколько вращать? Сделайте оборот (пол оборота, полтора — сколько хотите). После этого запускаем насос и смотрим, при каком давлении он выключится теперь. Запоминаем, выключаем питание насоса, и вращаем винт дальше, опять запускаем насос и записываем новое значение, таким образом приближаясь к нужному значению.

Нижний винт отвечает за разницу между давлением выключения и давлением включения. Как правило рядом написано «ΔP» и находится стрелка со знаками «+» и &laquo-». Настройка разницы давлений аналогична настройке давления выключения. Остается только один вопрос, какой она должна быть? Разница между давлением включения и выключения обычно составляет 1,0-1,5 бар. Причем чем выше давление выключения, тем большей может быть эта разница. Например, при заводских установках Pвкл = 1,6 бар, Pвыкл = 2,6 бар разница составляет 1 бар, это как раз стандартное значение. Если мы хотим изменить заводские установки и поднять Рвыкл до 4 бар, то разницу можно сделать в 1,5 бар, т.е. Pвкл нужно установить на уровне 2,5 бар. Надо понимать, что чем больше эта разница, тем выше перепад давления в системе, что не всегда комфортно. Но в то же время, реже будет включаться насос, и больше воды поступит из гидробака до момента включения насоса.

Это справедливо только в том случае, когда насос может обеспечить требуемое давление (смотрите характеристику насоса). Т.е. если насос может выдать по паспорту только 3,5 бар (с учетом всех видов потерь), то настройка реле давления на выключение 4 бар ничего не даст. Насос просто не сможет обеспечить требуемое давление и в данном случае будет работать не останавливаясь. И если нужно все-таки именно 4 бар, то придется менять насос на более мощный.


Каким же все-таки должно быть давление воздуха в воздушной полости гидробака?

Очень многие не задумываются, или же просто не знают, что нужно следить еще и за этим. К сожалению да, нужно, от этого напрямую зависит срок службы мембраны гидробака, а в конечном счете, и насоса.

Замеряем давление воздуха в воздушной полости гидробака. Делаем это только на отключенном от системы гидробаке — отключаем питание насоса, открываем любой кран за насосом и ждем пока вода выйдет из гидробака. Либо замеряем на установке еще не подключенной к системе водоснабжения. Для этого снимаем декоративный колпачок с воздушного ниппеля гидробака и подсоединяем к нему обычный автомобильный манометр (для проверки давления в шинах автомобиля). Запоминаем это давление. (Как правило на небольших гидробаках, емкостью до 50 литров, это давление будет равно 1,5 бар). Теперь самое главное правило: давление воздуха в гидробаке должно быть меньше, чем давление включения насоса примерно на 10%. Т.е. если давление включения насоса составляет 1,6 бар, то давление воздуха должно составлять 1,4-1,5 бар. В большинстве случаев, это и есть те заводские установки о которых говорилось выше. Т.е. покупая готовую насосную станцию, вы уже имеете полностью настроенную систему. Но как только вы внесли изменения в заводские установки реле давления, необходимо всегда изменять и давление воздуха в гидробаке. Например, если вы установили Pвкл = 2,5 бар, Pвыкл = 3,5 бар, то необходимо и давление воздуха поднять до значения в 2,2-2,3 бар.

Кстати, даже если вы ничего не меняли в заводских настройках, за давлением воздуха необходимо регулярно следить, или, хотя бы, контролировать его раз в год в начале дачного сезона. Важно чтобы это давление было постоянным, если же оно немного снизилось за зиму, его всегда можно поднять обычным автомобильным насосом до требуемого уровня.

Все эти несложные операции не займут много времени, достаточно уделить им внимание один раз в год, тем более, что все окупится долгой и бесперебойной работой всей системы водоснабжения в целом.

© 2007 DAB-SHOP.RU Настройка реле давления и регулировка давления воздуха в гидроаккумуляторе.

Установка базовых станций

Пожалуйста, выберите ваше местоположение

Таиланд

Австралия

Österreich

Бельгия

Канада

Канада - Français

中国

Česká republika

Дания

Deutschland

Франция

Гонконг

Исландия

Индия

Ирландия

Италия

日本

Корея

Латвия

Lietuva

Lëtzebuerg

Малайзия

Мальта

Мексика

Nederland

Новая Зеландия

Norge

Польша

Португалия

Россия

Саудовская Аравия

Сингапур

Юго-Восточная Азия

España

Suisse

Суоми

Sverige

台灣

Украина

Соединенное Королевство

Соединенные Штаты

Việt Nam

المملكة العربية السعودية (арабский)

Как установить палатку с простыми советами о том, где ее поставить

Новичок в кемпинге и не хотите тратить часы на установку новой или взятой напрокат палатки? Да, это действительно может занять столько времени, если вы не знаете, что делаете! Поэтому вам нужно изучить основы того, как установить палатку, прежде чем вы попадете в свой кемпинг.Хотя, если вы хотите завести друзей, то совершенно невежественная раскачка - верный способ привлечь внимание соседей. Они будут более чем счастливы поделиться своими «обширными» знаниями по установке палаток - не всегда самый надежный вариант!

Так что прочтите наше руководство о том, как установить палатку шаг за шагом, чтобы убедиться, что установка палатки является самой простой частью вашего походного уик-энда.

Вы не только узнаете основы установки палатки, но также получите несколько очень полезных советов и мудрых советов о том, где разбивать палатку, а где нет! Поверьте, установка палатки в неправильном месте может испортить ваш поход.Так что, если вы новичок в кемпинге или просто ищете небольшой совет, сразу переходите к нашим советам о том, как установить палатку в идеальном месте.

Как установить палатку

Прежде чем мы продолжим, вы должны помнить, что почти все палатки разные. Даже один и тот же стиль палатки будет отличаться от бренда к бренду. Поэтому мы сосредоточимся на современных палатках: палатках с простыней, внутренним отделением и шестами, которые изгибаются, образуя туннель или куполообразную конструкцию. Если вы ищете инструкции о том, как установить старую брезентовую палатку разведчика или огромную палатку в стиле шатра, то это может не для вас, поэтому переходите к полезным советам по поиску лучшего места для установки палатки. .

Как только вы найдете наилучшее место для установки палатки, закатайте рукава и приступайте к делу!

Распакуйте палатку

Убедитесь, что вы делаете это осторожно, а не просто бросайте ее на землю. Мелкие компоненты палатки легко потеряются или повредятся. Кроме того, в ветреную погоду обязательно положите что-нибудь на сумку для палатки и мушку для палатки, чтобы они не уносились. это внутренняя часть палатки.Достаньте колышки / колья для палаток из сумки наготове и выньте шесты.

Соедините свои шесты

Столбы вашей палатки будут связаны изнутри эластичной тесьмой, чтобы они могли складываться, когда они не используются. Соедините все части столбов вместе и разложите их, чтобы вы могли видеть, что есть что - некоторые из них имеют цветовую кодировку, чтобы вам было легче их идентифицировать, или они могут быть разной длины.

Поместите след или настил палатки вниз

Полы некоторых палаток немного тонкие, поэтому размещение следов или настила под палаткой защитит вас и вашу палатку от неровной земли, а также обеспечит пол для палатки тамбур, если он не встроенный.

Присоедините опоры к палатке

Это можно сделать двумя способами, в зависимости от вашей палатки. У некоторых туннельных или купольных палаток есть столбы, которые сначала соединяются с внешней мушкой, а затем внутренняя обрезается внутри.

В этом описании столбы палатки сначала соединяются с внутренней палаткой:

В некоторых палатках вместо зажимов есть рукава для столбов, через которые они проходят. В этом случае проденьте шесты через рукава, прежде чем закрепить концы шестов в креплениях палатки у основания палатки.Также на пике палатки может быть прикрепленная стяжка, чтобы прикрепить потолок к вершине столбов с помощью простого банта.

Разбейте углы

Сначала убедитесь, что двери вашей палатки обращены в правильную сторону - если нет, поверните палатку и настил в правильное положение.

Прикрепите четыре угла палатки к земле с помощью колышка или колышка. Обязательно устраните провисание палатки, оттягивая углы друг от друга перед тем, как поставить кол.

Вставьте колья в землю под углом 45º, отклоняясь от палатки, и убедитесь, что они как можно глубже в землю. (Но не закапывается!)

Прикрепили внешнюю ширинку

Поместите ширинку поверх каркаса палатки, убедившись, что дверь внешней ширинки соответствует двери внутренней палатки.

Закрепите мушку на жердях, используя петли / язычки на внутренней стороне мухи, и прикрепите нижние углы мухи либо к креплениям в нижней части каждой шесты, либо прикрепите к земле кольями.

Разложите остальную часть палатки

Как только муха будет правильно размещена на палках палатки и внутренней палатке, убедитесь, что двери мухи закрыты на молнии. Затем вы можете закрепить остальные петли на нижней части ширинки, осторожно оттягивая ее от внутренней части и создавая натяжение между каждой стойкой.

Важно, чтобы натяжение всей мушки было равномерным. Это предотвращает хлопанье мушки палатки или касание внутренней палатки и гарантирует, что внутренняя часть полностью защищена от элементов.

Закрепите перемычки

Наконец, вам нужно будет прикрепить перемычки вашей палатки либо к земле, используя колья для палатки, либо к ближайшим деревьям или камням. Линии должны создавать дополнительное натяжение палатки для повышения устойчивости палатки при сильном ветре. Они также следят за тем, чтобы муха палатки находилась подальше от внутренней части палатки - это важно для поддержания потока воздуха в палатке и предотвращения попадания дождя или конденсата внутрь палатки.


7 простых советов, как установить палатку в идеальном месте

1Практикуйтесь в первую очередь дома

Это необходимо и сэкономит вам часы неловкой борьбы в кемпинге.Это также важное упражнение для проверки правильности расположения всех частей палатки. Даже совершенно новые палатки могут поставляться с отсутствующими вещами или неправильными компонентами.

Проверка новой палатки может показаться ненужной мерой предосторожности, но на самом деле это необходимо. Несколько лет назад в походе в Исландию мои друзья впервые установили свою новую палатку в ночь, когда мы прибыли в страну. К сожалению, вскоре они обнаружили, что шесты не подходили по размеру для палатки, и поэтому она стала бесполезной.К счастью, это была ночь перед тем, как мы отправились в пустыню на 5 дней, поэтому они смогли пойти и купить совершенно новую палатку (по очень высокой исландской цене!). Не совершайте такой же ошибки!

2Прибытие в палаточный лагерь пораньше

Это значительно расширяет ваш выбор лучших мест для кемпинга, а также гарантирует, что вам не придется ставить палатку в темноте.

3 Выберите лучшее место для кемпинга на территории кемпинга

Не торопитесь, чтобы рассмотреть все возможные варианты, прежде чем принимать решение.Это ваш временный дом на несколько дней, поэтому не соглашайтесь ни на что, кроме самого лучшего, что есть в наличии. При поиске лучшего места для кемпинга учитывайте следующее:

  • Туалеты - Избегайте разбивки лагеря рядом с туалетом, но и не уходите слишком далеко от него. Это может зависеть от того, насколько часто вы посещаете туалет ночью. Если нет, то отойдите подальше, чтобы вас не побеспокоили другие, проходящие мимо вашей палатки. Если часто, то для удобства оставайтесь немного ближе.

  • Вид - Если вы планируете гулять в лагере днем, то прекрасный вид сделает его еще лучше. Площадки на краю палаточного лагеря обычно предлагают больше, чем просто палатки ваших соседей.
  • Водоснабжение - Наполнение емкостей и бутылок водой намного проще, если вы не слишком далеко от источника воды. Однако, если у вас сезон комаров, это может быть не так привлекательно.
  • Трафик - Это может показаться глупым, но в кемпингах есть основные «дороги».И хотя средняя скорость движения, вероятно, значительно ниже 10 миль в час, чтобы получить наиболее спокойную обстановку, выберите место для кемпинга у одной из небольших дорог.

4 Определите своих потенциальных соседей

Когда вы исследуете палаточный лагерь в поисках идеального места, осторожно обратите внимание на людей поблизости. Если вы хотите выспаться по утрам, то, возможно, избегайте близости с семьей с маленькими детьми! Точно так же, если вы планируете допоздна ложиться спать у костра, отойдите от семей и дайте им поспать.

5Оцените солнце

Найдите минутку, чтобы отметить, сколько солнца может получить ваше место для кемпинга и в какое время дня. Это зависит от времени года, климата и ваших предпочтений. Разбудят ли вас тепло и свет солнца, когда оно встает в 5 утра? Или к 16:00 вы будете дрожать в тени?

6 Оцените погоду

Никогда не ждите, что погода будет идеальной. Даже если прогноз выглядит превосходным, планируйте неожиданные изменения.Поэтому, если возможно, подумайте, в какую сторону дует ветер, и раскиньте палатку так, чтобы самая сильная часть была направлена ​​против ветра. Убедитесь, что есть место для размещения оттяжек, и, если возможно, поставьте палатку рядом с каким-нибудь естественным укрытием, таким как изгородь или подлесок, или опустите ее на склоне. Вы даже можете припарковать машину рядом с палаткой, чтобы при необходимости обеспечить дополнительную защиту.

7Проверьте землю

Одним из наиболее важных моментов при выборе идеального места для палатки является земля, на которой вы собираетесь спать.У вас может быть лучший вид и самое тихое место, но если вы спите на неровной земле, все это не имеет значения. Поэтому убедитесь, что земля не только настолько плоская, насколько это возможно, но и свободна от камней или деревьев, которые сделают сон неприятным событием.


Чем больше вы разбиваете лагерь, тем больше понимаете, почему так важно найти идеальное место для кемпинга и что вы любите больше всего. И как только вы научитесь устанавливать палатку с уверенностью, вы сможете больше времени уделять выбору идеального места для кемпинга и меньше беспокоиться о том, что ваша палатка сдувается посреди ночи!

Наслаждайтесь установкой палаток, счастливые туристы!

Как создать большую беспроводную сеть

Домой Пожертвовать Новый Поиск Галерея Обзоры Книги с инструкциями Ссылки Семинары О нас Контакт

Как создать большую беспроводную сеть
Получите надежный Wi-Fi везде
© KenRockwell.com. Все права защищены.

Конфигурация концентратора и спутникового Wi-Fi с использованием AirPort Extreme в качестве нашего концентратора, а затем каждого AirPort Express в качестве спутника. Просто!

Самый большой источник поддержки на этом бесплатном веб-сайте - это использование тех или иных ссылок на утвержденные источники, когда вы получаете что-либо , независимо от страны, в которой вы живете - но я получаю ничего за свои усилия, если вы возьмете возможность покупки в другом месте.Я не получаю правительственных раздаточных материалов и не участвую в каких-либо кампаниях по поддержке моих исследований, поэтому, пожалуйста, всегда используйте любую из этих ссылок на утвержденные источники для получения лучших цен, услуг и выбора, когда вы что-то получаете. Спасибо, что помогли мне помочь вам! Кен.

июнь 2015 Apple Обзоры Все отзывы

Как сделать многокомнатную аудио / видео систему

Apple AirPort Express Качество звука

Для обычного дома или квартиры достаточно одного беспроводного маршрутизатора.Я использовал только один старый (плоский белый квадрат) Apple AirPort Extreme, и он легко покрывает одноэтажный двухэтажный дом площадью 500 квадратных футов (500 м 2 ) площадью 2500 квадратных футов (250 м 2 ). или трехэтажный дом площадью 7500 квадратных футов (750 м 2 ) сам по себе - если предположить, что вы поместите его посреди всего. Это просто.

Однажды мне пришлось установить сеть на 8 500 квадратных футов (850 м 2 ) жилого пространства, все на одном уровне и покрыть почти акр земли на открытом воздухе.Для этого требовалось несколько беспроводных устройств, соединенных вместе.

Это легко сделать, но только если вы знаете, какие секретные поля нажимать в программе установки.

Как это ни странно, никто не записал, как это сделать - до сих пор.

Вот как это сделать.

Основы

Используйте Apple AirPort Extreme в качестве центрального концентратора, а затем подключите к нему несколько меньших Apple AirPort Express и разложите их по территории.

Подключите каждый AirPort Express к концентратору с помощью обычных кабелей Ethernet Cat 5, настройте AirPorts с помощью утилиты Apple AirPort с помощью команд, которыми я поделюсь, и готово.

Если у вас еще нет проводки Cat 5 (в большинстве домов, построенных с 2000 года), вы можете подключить подчиненные устройства AirPort Express по беспроводной сети или, в идеале, проложить больше проводов Cat 5.

Подключить ведомые спутниковые устройства по беспроводной сети даже проще, чем по проводам, но подключение по проводам означает, что все, что подключено к вашей сети Wi-Fi, напрямую подключено к Интернету и не требует дополнительных беспроводных переходов.

Независимо от того, как вы подключаете каждый спутниковый AirPort Express к концентратору, каждый из них расширяет нашу сеть, чтобы вырасти настолько большими, насколько мы хотим.

Эта конфигурация с одним AirPort Extreme в качестве концентратора и тремя или четырьмя спутниками легко покрывает 8 500 квадратных футов конструкции и почти акр земли. Легко сделать больше того же, чтобы охватить гораздо более крупные объекты, и, конечно, так же легко использовать только одно или два ведомых устройства, если это все, что вам нужно.

Все, что вам нужно сделать, это подключить их и настроить с помощью приведенных ниже команд в бесплатной программе AirPort Utility.

Я использовал старый (около 2007 г.) Airport Extreme, но мне не повезло со старым прямым подключаемым модулем AirPort Express в стиле «кирпич». Я бы посоветовал начать со всех новых AirPort Express, как и я, и все работало отлично.

Это намного проще, чем кажется: подключите свои AirPorts, нажмите кнопки ниже, и все готово.

Настройка

Обзор

Мы собираемся настроить AirPort Extreme в качестве нашего хаба, а затем настроить каждый AirPort Express в качестве сателлита основного хаба.

Мы собираемся подключить как можно больше AirPort Express по проводам, а остальные - по беспроводной сети.

Мы собираемся настроить каждое из этих устройств для создания собственной беспроводной сети и использовать точно такое же имя и пароли для каждого из них. Затем мы воспользуемся простым, но относительно неизвестным приемом (по крайней мере, для обычных людей), чтобы все они выглядели как одна огромная сеть для каждого устройства, создав огромную сеть Wi-Fi, которая может покрыть огромную территорию.

AirPort Extreme имеет три проводных выхода.Я предполагаю, что вы можете использовать любой обычный коммутатор Ethernet для добавления дополнительных проводных соединений; в своей установке я подключил четвертый AirPort Express по беспроводной сети.

Настройка AirPort Extreme

У меня уже был AirPort Extreme (плоский квадрат) старого образца, настроенный как беспроводной маршрутизатор. Я буду использовать это как центральный узел.

Подключите AirPort Extreme к электросети In

Как удалить воду из уха: 6 простых способов

Мы включаем продукты, которые, по нашему мнению, будут полезны для наших читателей.Если вы покупаете по ссылкам на этой странице, мы можем заработать небольшую комиссию. Вот наш процесс.

Чаще всего вода попадает в ухо после купания, но это может случиться и в другое время. Вода обычно вытекает из уха естественным путем, но если этого не сделать, может развиться инфекция, называемая ухом пловца.

Человек, у которого в ухе застряла вода, может испытывать ощущение щекотки, которое распространяется от уха к челюсти или горлу. У них также могут быть проблемы со слухом, и звуки могут быть приглушенными.

Людям не следует вставлять что-либо в ушной канал, например ручки, пальцы, заколки для волос или тампоны с ватными кончиками. Это может повредить нежную оболочку ушного прохода и повысить риск инфекции уха. Есть несколько безопасных способов слить воду из ушей.

Поделиться на Pinterest Ношение берушей во время плавания поможет предотвратить попадание воды в ухо.

Вот несколько способов, которыми люди могут безопасно удалить воду, застрявшую в ушах.

  1. Дергать или покачивать мочку уха, наклоняя голову вниз к плечу. Человек может также попробовать покачать головой из стороны в сторону.
  2. Может помочь создание вакуума, наклонив голову вбок и прижав ладонь к уху. Если быстро прижать ладонь к уху и приложить ладонь к уху, будет создан вакуум, который может вытягивать воду.
  3. Наложить на ухо теплый компресс. Человек должен оставить компресс на месте примерно на 30 секунд, снять его на минуту, а затем повторить четыре или пять раз.Лежание на пораженной стороне тела также может помочь воде стекать.
  4. Выпаривание воды, скопившейся в ухе, с помощью фена. Человек должен установить фен на минимальное значение и держать его на расстоянии около 1 фута от уха. Оттягивая мочку уха вниз, перемещая сушилку вперед-назад, тепло сушилки может испарить захваченную воду.
  5. Сочетание половины спирта и половины уксуса в ушных каплях может быть эффективным, если другие средства не работают.Спирт способствует испарению воды, а уксус помогает предотвратить рост бактерий. С помощью стерильной капельницы человек должен закапать в ухо 3–4 капли раствора. Через 30 секунд им следует наклонить голову вбок, чтобы раствор стекал.
  6. Разбавление ушных капель с перекисью водорода водой. Опять же, человеку следует использовать 3-4 капли раствора. Через 2–3 минуты следует наклонить пораженную сторону головы, чтобы жидкость могла стечь.

Человек может сделать теплый компресс, смочив тряпку в теплой воде, отожмите ее, чтобы она не капала, и прижав ее к пораженному уху, наклонив голову вниз.

Никто не должен использовать какой-либо из методов, включающих ушные капли, если у него уже есть ушная инфекция, прокол барабанной перепонки или ушных трубок.

Хороший способ предотвратить попадание воды в ухо - это надевать шапочку или беруши во время купания или плавания или использовать сухое полотенце для очистки ушей после выхода из воды.

Врачи рекомендуют людям, которые занимаются водными видами спорта или часто находятся в воде, носить беруши. Покачивание головой из стороны в сторону после выхода из воды также помогает слить воду из ушей.

Есть выбор берушей, доступных для покупки в Интернете.

Если вода задерживается в ухе слишком долго, у человека может развиться инфекция. Инфекция обычно вызывается бактериями, обнаруженными в загрязненной воде.

Поделиться на PinterestЕсли есть подозрение на инфекцию или у человека проблемы со слухом, следует обратиться к врачу.

Люди подвергаются большему риску получения уха пловца, если плавают в воде с высоким содержанием бактерий, например в озере. Плавательные бассейны, как правило, безопаснее, так как уровень бактерий и pH обычно проверяется регулярно.

Риск развития уха пловца также увеличивается у людей, у которых уже есть хроническое заболевание кожи уха, такое как псориаз или экзема.

У уха есть несколько защитных механизмов для защиты от инфекций, но если эти защиты нарушены, может произойти заражение.Следующие факторы могут создавать условия, способствующие развитию инфекции:

  • Избыточная влажность в ухе
  • Царапины или порезы в ушном канале
  • Аллергия на изделия для волос или украшения

Инфекция и другие осложнения

Если инфекция развивается, человек может наблюдаться сильный зуд и усиливающаяся боль. Ухо может стать слишком болезненным для прикосновения. У человека также может наблюдаться отток жидкости или выделения гноя. Тяжелая инфекция может привести к лихорадке, отеку лимфатических узлов на шее и боли в лице, шее или боку головы.

Осложнения со стороны уха пловца могут включать временные трудности со слухом и боль. Редкие осложнения включают длительную инфекцию, инфекцию глубоких тканей, повреждение костей и хрящей, а также инфекцию, которая распространяется на мозг или нервы.

Обратитесь к врачу, если проблема не исчезнет в течение нескольких дней. Это особенно важно делать, если ухо становится болезненным и воспаленным, так как оно может быть инфицировано. При отсутствии лечения ушные инфекции могут быть серьезными, поскольку могут привести к потере слуха или повреждению хрящей и костей.

При сильной боли или повышении температуры следует немедленно обратиться к врачу.

Может потребоваться проконсультироваться со специалистом по уху, если:

  • Инфекция уха не прошла через 10-14 дней после использования ушных капель с антибиотиком
  • Человек потерял слух
  • Инфекция постоянно повторяется

Центры по контролю и профилактике заболеваний (CDC) также рекомендуют человеку не пытаться удалить ушную серу из ушей, поскольку именно ушная сера помогает защитить ухо от инфекции.Любой, кто считает, что слуховой проход заблокирован серой, должен обратиться к врачу.

Установка центров / станций

Эта страница покажет вам, как установить центры или рабочие станции в вашем классе, даже если у вас ограниченное пространство. Вы увидите фотографии из одного из моих классов и найдете ссылки на сайты других учителей, чтобы узнать больше об идеях.

Рабочие места по каждой предметной области

Вид со стороны входа Вид с противоположного угла

Многие учителя говорят, что у них нет места для размещения рабочих мест по центру, и я, конечно, не считаю это необходимым.У меня было несколько очень просторных классных комнат на протяжении многих лет, но я попробовал создать отдельные части только один год. (Мне нравилось перерабатывать свой подход к центру каждый год, и я всегда пробовал что-то новое.)

В 2005-2006 учебном году в моем классе было 7 рабочих мест: чтение, языковое искусство, письмо, технологии, общественные науки, естествознание и математика. Вы можете просмотреть полную экскурсию по аудитории здесь (щелкните PDF-файл за 2006 г.). Классные комнаты в школе не были особенно большими, и по этой причине никто из остальных 7 учителей третьего класса не выделил место для отдельных помещений центра.Тем не менее, я хотел попробовать эту аранжировку, поэтому я действительно расставил приоритеты для своего пространства и заставил ее работать! Я знаю, что у многих из вас есть комнаты меньше этой, но я надеюсь, что вы сможете почерпнуть некоторые идеи. В основном я держал все свои парты в центре комнаты и использовал периметр для рабочих станций.

Я разделил класс на 7 частей из-за того, как выполнялись центральные задания (ранее называвшиеся рабочими): каждую неделю дети выполняли одно задание каждую неделю по каждому предмету, поэтому я оставил отдельное место в комнате для каждого предмета.(В книге Cornerstone объясняется, как выполняются центральные задания: вы можете увидеть здесь образец рабочего листа. По сути, студентам была дана неделя, чтобы выполнить свои задания в центре, которые были дифференцированы и назначены мной, и если они закончили раньше, они могли выбрать из других материалы центра в каждой области.)

Я держал все принадлежности для каждого предмета в соответствующей области, чтобы всегда знать, где их найти. Например, в области математики я сохранил все манипуляторы, центры и т. Д.использовали ли мы их в настоящее время или нет, храня текущие на полках, а другие спрятанные. Таким образом, если я искал что-то конкретное, мне не приходилось искать в двух или трех частях комнаты.

Зона чтения

Эта область включает в себя CD / кассетный проигрыватель и корзины для книг. Поскольку у меня было ограниченное пространство на полках для классной библиотеки, я хранил все свои художественные книги здесь и хранил все мои научно-популярные книги в соответствующем месте в комнате (т.е. Художественная литература о животных в области науки, историческая документальная литература в области социальных исследований.) В читальном зале был стол на 3 человек. Внутри шкафа я хранил все принадлежности для чтения и центры, которые не были В настоящее время используется. Карманная таблица, купленная примерно за 40 долларов в магазине учебных материалов с использованием подарочного сертификата, содержала задания по работе в центре и тематические книги.

Хотя в том году у меня не было доступа к устройствам, с помощью которых мои ученики могли бы читать электронные книги, но если да, то я рекомендую вам попробовать SnapLearning.Они давно поддерживают проект The Cornerstone , и я твердо верю в ценность их цифровых ресурсов. Они предоставляют сотни соответствующих оценок электронных книг, как художественных, так и документальных, которые вы можете назначить своим ученикам и отправить на их устройства! Электронные книги содержат интерактивные упражнения и задания, которые вы можете позже просмотреть и оценить. Лучше всего то, что контент соответствует общему ядру. Если вы хотите ознакомиться с их портфолио для внимательного чтения (это отличный набор интерактивных упражнений), вы можете запросить бесплатную пробную демонстрацию.

Отделение языковедения

Когда дети работали на языковом искусстве, они могли сидеть за столом, на полу с планшетами или пододвигать стулья к полкам (не более 3 детей одновременно в зоне). Выше вы можете увидеть дисплей омофона «Pairs of Pears» слева от окна: это объясняется в PDF-документе 2004 года со страницы Classroom Tour: My Rooms. Сверху на полке я держал маленький синий органайзер, который я получил бесплатно из журнала Highlights.На этой картинке были страницы словарной практики для вакансий в центре языковых искусств (которые в то время я называл рабочими местами). Дети выбрали страницу, соответствующую их уровню, с помощью системы липких точек с цветовой кодировкой. Рабочие листы были в пластиковых защитных пленках, помеченных липкой точкой, которая соответствовала их группе чтения. Дети писали на собственном блокноте, чтобы сохранить ксерокопии.

Высокая полка разделяла зоны чтения и языковых искусств. На полке внизу находятся словари (больше в области письма), книги Word Power и журналы, которые использовались как в области языковых искусств, так и в области чтения.На нижней полке были книжки с картинками.

Область письма

Если бы я не выполнял работу / центральную работу, очевидно, что не было бы необходимости иметь отдельные области для чтения, изучения языка и письма. Тем не менее, это сработало отлично, потому что я мог давать студентам три разных задания на повышение грамотности каждую неделю (одно было сосредоточено на книгах в области чтения, второе - на грамматике / правописании / работе со словами в области языковых искусств, а третье - на писательском мастерстве в области языковых навыков. Область письма).

Я установил область для письма так, чтобы две пары детей могли сидеть рядом, когда они редактируют свои работы. Под пультом управления кондиционером была небольшая полка, на которой хранились идеи для письма для детей, которые выполнили центральную работу и готовы иметь свободное время для занятий в центре письма. На полке также хранились тезаурусы, маркеры, мелки и т. Д. На большей полке с левой стороны были словари, словари для классов, различные типы бумаги, точилки для карандашей и так далее.Центральные задания в области письма обычно заключались в ответе на написание подсказок и прохождении всего процесса написания самостоятельно или с партнером в дополнение к общеклассному обучению и процессу редактирования между учителем и учеником, который происходил во время обычного урока.

Наука

Поскольку мы использовали наши учебники по естественным наукам лишь несколько раз в месяц, я обычно держал их на полках, а помощники раздавали их, когда они нам нужны. (Это сэкономило драгоценное место на партах студентов.) Когда я сделал этот снимок, мы были в центре научного блока, поэтому использовалось большинство учебников, поэтому здесь вы видите только несколько. Другие материалы для научных экспериментов также были в пределах досягаемости - это было во время исследования силы и движения, поэтому у меня были блоки для пандусов, игрушечные машинки, пружинные весы, мерки. пр.

Зона социальных исследований

Наши учебники обществознания хранились здесь на полках по тем же причинам, по которым книги по естествознанию не хранились на партах студентов.Я также хранил на полках протертые карты, книги National Geographic, картографические материалы и т. Д. В этом учебном году я преподавал инклюзивный класс специального образования и имел помощника на полставки; она сидела за этим столом и тоже хранила свои вещи здесь. Вверху карты США вы можете увидеть доску текущих событий: подробнее об этом и мероприятиях по общественным исследованиям на странице социальных исследований.

Область математики

У меня, вероятно, было больше материалов по математике, чем по любой другой предметной области, и мне посчастливилось позаимствовать эти дополнительные полки у учителя первого класса.(Если вам интересно, откуда у меня столько полок в этом классе, позвольте мне вам сказать, я переходил из комнаты в комнату, просил и брал взаймы у других учителей. В этом конкретном здании нам выделили только ОДНУ полку на класс, а это было модульный блок, поэтому найти и переместить всю эту мебель из здания постоянной школы было нелегкой задачей. Я собираю классную мебель, как некоторые собирают марки.).

Я хранил математические материалы по главам. В разноцветных корзинах слева были наборы манипуляторов, которые математические помощники могли носить с собой по комнате, чтобы раздавать и собирать материалы, а затем возвращаться на полку.Вы можете посетить страницу «Математика», чтобы узнать больше о том, как я преподаю математику (книга Cornerstone объясняет, как управлять манипуляторами), а также посетите страницу «Организация», чтобы узнать, как я храню и систематизирую материалы и документы.

Stationeers - Гид по метеостанции

Это базовое руководство по использованию метеостанции в мирах с погодными явлениями. Вы узнаете, как работает ваша метеостанция и как использовать ее с логическими устройствами для создания системы штормовых предупреждений.

Полное руководство по метеостанции

Начало работы

Это метеостанция:

Вы можете создать комплект метеостанции на принтере для электроники из следующих материалов:

  • Железо - 8 г
  • Медь - 5 г
  • Золото - 3g
  • Сталь - 3g

Вам также понадобится сварщик и 3 пластиковых листа, чтобы закончить строительство после того, как комплект будет размещен, а также некоторые кабели для подключения его к вашей сети питания и любым логическим устройствам, которые вы хотите для его использования (некоторые примеры включены далее в это руководство).

Погодная станция потребляет 10 Вт энергии при активации. Не забудьте его включить! Рядом со световым индикатором вверху находится выключатель питания.

Примечание: метеостанция не обнаруживает погодные явления, если она находится внутри области, которую игра определила как комнату. Проверьте это с помощью картриджа анализатора Atmos в планшете, если вы не уверены, если он отображает «Мир» над показаниями, когда вы стоите рядом с вашей метеостанцией, то у вас не должно быть никаких проблем.

Состояния метеостанции

Есть три состояния, через которые метеостанция переходит при возникновении погодных явлений, на что указывает цвет индикатора состояния вверху:

Все ясно

  • Буря не приближается.
  • Выход NextWeatherEventTime - 0.

Incoming Storm

  • Обнаружен шторм, который скоро наступит.
  • Выходные данные NextWeatherEventTime - это время (в секундах), оставшееся до начала шторма.

Активный шторм

  • Сейчас идет буря (что вы, наверное, уже заметили).
  • Выход NextWeatherEventTime равен 0.

Помимо изменения индикатора состояния, турбина наверху будет вращаться во время состояния входящего / активного шторма.Это только косметический эффект, никакой силы он не генерирует.

Примечание: параметр Mode на метеостанции в настоящее время не используется для представления этих состояний и всегда будет читаться как 0.

Примеры логических устройств

Хотя сначала вы можете обойтись только визуальными подсказками, добавив система логических устройств дает вам больше деталей для работы и может помочь вам узнать, что происходит, без необходимости постоянно следить за этим. Вот несколько основных настроек, которые помогут вам начать:

Таймер обратного отсчета

Для этого раздела вам понадобятся следующие материалы:

  • Комплект (консоль) - x1
  • Комплект (логический ввод / вывод) - x2

Вам также понадобится достаточно кабелей, чтобы соединить все вместе (точное количество будет зависеть от того, как вы расположите свои устройства).Обязательно подключитесь к порту данных на метеостанции

Используйте отвертку, чтобы запрограммировать чипы следующим образом:

Logic Reader

  • In = Weather Station
  • Var = NextWeatherEventTime

Logic Writer
  • In = Logic Reader
  • Out = Светодиодный дисплей
  • Out Var = Настройка

Если вы не закончите это во время предупреждения прямо перед штормом (если это так, отличное время!), Вы не будете может сразу определить, работает ли он, так как на дисплее все равно будет отображаться 0.Таким образом, у вас есть два варианта:
  • Дождитесь шторма и надейтесь, что вы поймаете его работающим во время предупреждения до того, как начнется шторм (это может занять несколько игровых дней, прежде чем игра решит вызвать ваш следующий шторм).
  • Используйте меню инцидентов, чтобы вызвать шторм (который вы можете отменить после тестирования схемы).

Чтобы открыть меню инцидентов, нажмите Esc, чтобы открыть главное меню, и нажмите кнопку с надписью «Открыть инциденты», затем снова нажмите Esc, чтобы вернуться в игру.Меню инцидентов останется открытым, и вы можете взаимодействовать с ним, удерживая клавишу Alt. (Таким образом, вы можете мгновенно увидеть результаты, не ставя / не возобновляя игру).

Это две соответствующие кнопки для нашего тестирования:

  • Первая опция переключения вызовет событие шторма с периодом предупреждения (или сбросит период предупреждения на новое случайное время, если уже есть ожидающий шторм), что достаточно для тестирования нашей схемы.
  • Мгновенное переключение ведет себя немного по-другому: если есть входящий или активный шторм, он его отменит (что вы можете сделать, когда узнаете, что схема работает).Если текущего шторма нет, он перейдет прямо к активному шторму без периода предупреждения.

Добавление предупреждающего сигнала

Для этого раздела вам понадобятся следующие материалы:

  • Комплект (динамик) - x1
  • Комплект (логический ввод / вывод) - x1
  • Комплект (логический процессор) - x1
  • Комплект (логическая память) - 1 шт.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
