Дымоход для котла своими руками

Нет ничего проще, чем обустройство автономного отопления посредством твердотопливных или газовых котлов. Однако их не всегда можно установить самостоятельно. Но, чтобы снизить себестоимость работ, вполне доступно сделать монтаж дымохода котла своими руками. Есть свои тонкости при сооружении кирпичного и коаксильного дымоотвода, а также при установке и утеплении дымохода из нержавеющей стали. Каждый метод уже давно продуман до мелочей, поэтому ничего не надо изобретать – проще воспользоваться готовыми советами специалистов.

Оглавление:

  1. Особенности сооружения дымохода
  2. Предназначение и устройство дымохода
  3. Схемы дымоходов для котлов разного типа
  4. Разновидности дымоходов по типу материалов
  5. Монтаж коаксильного дымохода

Особенности сооружения дымохода

Не секрет, что всегда ценились грамотные трубочисты, печники и каминных дел мастера. Известно немало исторических курьезов, связанных с обустройством дымоходов. Например, случай с одной деспотичной барыней, от которой крестьяне хотели избавиться или как-то отомстить, подговорив печника, к которому она обратилась за утеплением усадьбы. Все знали, что помещица боялась чертей, которыми грозили мучимые ею крестьяне. Смекалистый печник вмонтировал в дымоход бутылки специальной формы, которые выли на ветру при большой тяге. Сударыня по ночам места себе не находила от ужаса, пока окончательно не свихнулась и не утопилась в колодце, спасаясь от «чертей». Чтобы курьезов и неприятностей не случалось в вашем доме, делайте дымоход по всем правилам.

Установка дымохода для котла – несложный процесс, но важно понимать специфику процесса горения и выведения продуктов распада наружу. Все эти нюансы основаны на элементарных знаниях из области физики. Они продуманы и учтены технологами до мелочей, с одной целью – сделать процесс обогрева жилища наиболее безопасным. Всем известно, что из-за неверной работы или использования задвижки дымохода случаются отравления угарным газом с тяжелыми последствиями. Поэтому нельзя игнорировать эти физические законы, и обратиться к рекомендациям специалистов. Особенно это касается оснащения твердотопливного котла, поскольку ему требуется соответствующий дымоход. Современные дымоходы для котлов – фото:

Внимание: Категорически запрещено 2 источника обогрева выводить в общий дымоход – каминную трубу и от котла, чтобы разница разреженного и плотного воздуха не создавала обратную тягу и вбрасывание дымовых газов!

Производительность котла падает и при малой тяге, и при повышенной. Верхний уровень трубы дымохода должен быть на 20см (и более) выше конька или уровня крыши – для обеспечения нормальной тяги и отсутствия завихрений. Боковые трубы ниже крыши при боковом ветре дают обратную тягу.

Основные правила:

1. Отдельные котельные или вспомогательные помещения, где планируется установка дымоходов для газовых котлов, обязательно должны иметь достаточную тягу и возможность проветривания.

2. Помните, что возможна некоторая утечка опасной газовой смеси при:

  • включении отопительной системы и розжиге котлов;
  • дозагрузке твердого топлива;
  • завершении процесса горения, включая принудительное тушение огня.

Внимание: Незначительная утечка газа неизбежна, и они не несёт угрозы, но при неверном сооружении системы отопления и неверной эксплуатации возможны неприятности из-за утечки газа или скопления СО.

3. Вентиляционное отверстие и дымоход делают на одной стене, чтобы избежать обратной тяги и перепадов давления, возникающего во время порывов ветра. Это снижает КПД и может сквозняком гнать дым обратно в дом.

4. Отдельное помещение для установки котла – идеальный вариант, и если не предусмотрена котельная, можно использовать подвал или небольшой коридор у входа в дом.

5. Глубокий погреб удобен тем, что котел на нижнем уровне способен обеспечить теплоносителю естественную циркуляцию, при этом сводить к минимуму использование насосов. И важно обеспечить работы дымохода для твердотопливных котлов, если бывают перебои с электричеством, особенно у твердотопливного котла. Автоматической системой циркуляции снабжено большинство котлов:

  • электрических,
  • газовых,
  • дизельных котлов.

6. При неправильной работе или отсутствии циркуляции твердотопливный котел может:

  • сводить к минимуму эффективность обогрева помещения,
  • деформироваться,
  • «рвануть»,
  • выделять угарный газ.

Совет: Сегодня доступны датчики угарного газа, которые специалисты рекомендуют установить в котельной или смежном  помещении. Установите сенсор с громким сигналом, если в семье все крепко спят.

Внимание: По симптомам сложно выявить отравление угарным газом или СО, поскольку не имеет ни цвета, ни запаха, а признаки проявляются постепенно. Это вялость и сонливость, но можно крепко спать и услышать сигнал датчика. Он отличается по плотности от воздуха, поэтому легко переползает в жилые комнаты, но при достаточной вентиляции его вредное воздействие сводится к минимуму.

Предназначение и устройство дымохода

Не столь важно, из чего изготовлена труба дымохода, главное:

  • функциональность;
  • эффективность работы;
  • безопасность;
  • надежность;
  • долговечность.

Основные проблемы при большом несоответствии дымохода и мощности котла:

  • уменьшает КПД системы отопления;
  • в помещение проникают дым, СО и другие продукты сгорания;
  • есть вероятность, что дымоход перемерзнет при экстремально холодной температуре;
  • котел сложнее растопить.

Диаметр дымохода для котла также должен соответствовать тому, чтобы справляться с ежедневной существенной нагрузкой:

  • обеспечение достаточной тяги;
  • выведение продуктов горения и дымовых газов;
  • обеспечения эффективной работы котла, чтобы тепло не вылетало в трубу, в прямом смысле.

Классический дымоход имеет несколько модификаций, например:

  • сделан как простая труба из нержавейки или по типу сэндвича с теплоизоляцией;
  • асбестоцементная труба или кирпичная кладка.

В системе кирпичного дымохода всегда монтируют ограничитель тяги, который прикрывается при достаточной температуре в доме, чтобы снизить охлаждение. Однако его нельзя закрывать полностью, пока идет процесс затухания – может привести к скоплению угарного газа. Ограничитель должен быть не только у печи, но и в дымоходе для котла – ниже места его подключения.

Совет: Не поленитесь сделать утепленный вариант или сендвич-трубу, который быстро прогревается, обеспечивает устойчивую тягу при розжиге, не перемерзает при низкой температуре и не проводит холод при неработающем котле. Кирпичный дымоход для газового котла применим и в качестве теплоизоляции. Но это оптимально для твердотопливного варианта, хотя и будут дольше прогреваться.

Схемы дымоходов для котлов разного типа

1. У дизельного котла схема имеет несколько вариантов, например, с расширительным баком, и на возвратной трубе – циркуляционный насос, желателен аварийный отвода избытка тепловой энергии с клапанами. Поскольку все твердотопливные котлы чувствительны к хорошей  циркуляции, важно это учитывать при ее построении.

Схема подключения дизельного котла:

Для котла рекомендуется выделить отдельную комнату, лучше – примыкающую к дому котельную с утепленными стенами. Дымоход дизельного котла – вертикальный, без разницы сечения на всем протяжении, из нержавейки, со специальными очистительными каналами для профилактики сажи, с изоляцией из термостойких материалов у стены, примыкающей к нему. Кирпичная кладка для него не годится – выделяемая при горении смесь кислот ее разрушает, разве что в качестве утепления и изоляции трубы из нержавеющей стали.

2. У твердотопливного котла схема предполагается в его инструкции, поскольку их ассортимент довольно обширен, и каждый имеет отличительные особенности. Но у всех разновидностей схема связана с соблюдением противопожарных мер, особенно при близости кровли с дымоходом высоких садовых деревьев или лесного массива. Обязательно поставьте искрогаситель и проходные гильзы. Схема:



3. Схема дымохода для котла газового тоже имеет варианты, но оптимальной считается установка вертикальной нержавеющей трубы. Предполагается емкость для конденсата и обязательное соответствие сечения дымохода и отводного патрубка котла:

Совет: При покупке деталей для любого типа устройства дымоходов для котлов важно иметь необходимый набор:

  • переходник для крепления трубы для дымохода к патрубку котла;
  • телескопические трубы или равного сечения;
  • конические наконечники и отводы;
  • тройник с ревизионным отверстием и штуцером для выведения конденсата;
  • стеновые крепления (хомуты, кронштейны и пр.).

Разновидности дымоходов по типу материалов

1. Нержавеющий дымоход для котла собирают из оцинковки или стальной трубы, и на отечественном строительном рынке эти комплектующие представлены в большом ассортименте. Они наиболее просты для самостоятельной сборки, легко выводятся наружу через крышу, если изначально дымоход не был запланирован при сооружении дома. Но такая конструкция не отличается высокой устойчивостью к повреждениям и агрессивному воздействию внешних факторов. Поэтому рекомендуется дополнительное утепление и защита в виде дополнительной кладки. Идеальный варинат – обустройство по принципу сэндвич-системы с заполнением пространства жаропрочной базальтовой ватой. В помещении, где стоит котел, труба из нержавейки смотрится вполне презентабельно.

2. Кирпичные дымоходы для котлов вполне надежны, но предполагают грамотный монтаж отводного патрубка в систему. На сегодня это не самый популярный метод, поскольку считается наиболее архаичными. Нередко мастера старой формации предлагают в сельской местности именно этот метод, как наиболее проверенный, и для твердотопливных котлов он вполне пригоден. Однако для сооружения кирпичного дымохода требуются специальные строительные материалы, знания и навыки, а также достаточно времени на возведение.

3. Коаксильные дымоходы для котлов относятся к наиболее современным системам, и они лидируют по своему дизайну, практичности и презентабельности. Они имеет специфическую форму и устройство, препятствующие образованию конденсата при работе газового котла. Обратите внимание, в чем разница между коаксиальным дымоходом и обычным.

4. Керамические дымоходы для котлов не так популярны, но они имеют своих почитателей, поскольку используются в домах, крытых керамической черепицей. В строительстве элитных домов используются редко, зато находят своих почитателей среди сторонников экологичного жилья, поскольку:

  • просты и надежны;
  • легко собираются из нескольких модулей;
  • доступны по цене.

5. Самыми диковинными считаются стеклянные дымоходы, которые сделаны из огнеупорного материала, высоконадежны и эстетичны, но достаточно редки на отечественном строительном рынке. Они долговечны, поскольку не подвержены коррозии, не впитывают влагу и газы, в отличие от других разновидностей.

6. Наряду с керамикой и стеклом используют шамотные дымоходы, изготовленные из огнеупорной шамотной глины. Из нее также делают огнестойкий кирпича, поэтому это вполне приемлемый и для дымоходов под котлы некоторых разновидностей.

Внимание: Иногда, по неграмотности, в дымоход для котла или камина ставят асбестоцементные трубы, которые для этого не предназначены – при перегреве они могут взорваться.

Монтаж коаксильного дымохода

Сделать дымоход для котла своими руками не так сложно, если есть опыт и квалификация каменщика или сварщика. Если требуется сборка модульного дымохода из готовых деталей, достаточно положиться на инструкцию и соответствующее видео.

Монтаж коаксиального дымохода тоже довольно прост.

Стену под дымоход выбирают поближе к котлу, и если он стоит в углу, лучше вывести трубу на ту сторону, которая ведет к высокой части крыши. Чем ближе от котла до наружной стены, тем меньше расходы на трубу. Вдоль стены важно убрать легковоспламеняющиеся отделочные материалы и предметы, которые могут испортиться при нагревании или привести к пожару.

В климатической зоне с высоким уровнем снежных сугробов дымоход поднимают выше уровня забора воздуха трубы для камеры внутреннего сгорания котла. А небольшой уклон трубы обеспечит отток конденсата самотёком, тогда дымоходу не грозит  переувлажнение.

Перед тем как сделать дымоход для котла, подробнее рассмотрим данный вид сборки:

1. Проверьте наличие рабочего инструмента и всех деталей для сборки:

  • труба дымоотвода;
  • колено дымохода;
  • соединительный хомут;
  • дымоотводная труба;
  • адаптер для стыковки котла и дымохода;
  • фланцы;
  • декоративные накладки для монтажа к стене.

2. Выбираем то место в стене, куда будет выведена труба – оттуда со стороны улицы должна подниматься дымоход. Если котел удален или стена очень высокая, коаксиальный дымоход удлиняют, но важно правильно сделать сочленение труб дополнительными хомутами или коленами.

3. На завершающем этапе обязательно обработайте все острые края, чтобы избежать возможности мелкого травматизма. Отверстие в стене под дымоход вокруг трубы запенивают и закрывают декоративными накладками на жидкие гвозди или другим удобным способом.

Совет:  Если дымоход требуется вывести через крышу, важно точно определить место выхода трубы и аккуратно разобрать кровлю на данном фрагменте. С внутренней стороны вырезают  отверстие в крыше и выводят трубу. Важно, чтобы через кровлю проходил цельный фрагмент, без стыков на трубе. Не забудьте об установке козырька для предотвращения скопления осадков в дымоходе.

Дымоход для газового котла: описание, расчет, монтаж



Вступление

Дымоход для газового котла нужен для отвода результатов горения газа в топке котла. Расчет, строительство и материал дымохода подчиняются определенным строгим правилам и определяются в проекте газификации дома.

Познакомьтесь с содержанием статьи:

  • Что такое дымоход (кратко)
  • Размеры газового дымохода

Что такое дымоход

Дымоход входит в монтаж внутреннего газопровода дома. Дымоход это круглая или прямоугольная вертикальная труба, по которой из газового котла выводятся продукты после сгорания газа. Дымоход, смонтированный в доме, называют внутренним, дымоход, смонтированный или построенный вне дома, называют наружным. Отводящие по дымоходу продукты горения имеют высокую температуру. Именно по этому пожарная инспекция особенно тщательно проверяет правильное устройство дымоходов.

Размеры газового дымохода

Обычно, отвод для газового котла сделан из круглой трубы. Именно по этому, предпочтительно газовый дымоход делать круглого сечения. Правда лучшим считается сечение дымохода в виде овала. Овальные дымоходы из-за не равномерного прогревания, обеспечивают наибольшую тягу, так как создают осевое завихрение выводящих газов, не встречая препятствий на пути. В квадратном дымоходе в углах образуются обратные завихрения, которые препятствуют основной тяге.

Поясню, почему важно правильно подобрать диаметр и длину дымохода. В дымоходе важна, так называема тяга. Если тяга дымохода слабая отработанные газы будут скапливаться в топке и мешать сгоранию топлива. Это уменьшает теплоотдачу газового котла и снижает эффективность отопления.

При этом нужно правильно подобрать сочетание длины дымохода и его диаметра.

  • Если труба будет слишком длинной, то тяга будет выкачивать жар из топки;
  • Если труба будет слишком толстой, то поднимаясь по ней газы, остынут и тяга снизится;
  • Если труба будет и тонкой и длинной создастся аэродинамическое сопротивление, которое «удушит» тягу.

Расчет диаметра и длины дымохода

Вообще говоря, в паспортах большинства газовых котлов указан диаметр дымохода. Диаметр дымохода привязан к его мощности.

Для расчета понадобится две величины: внутренняя площадь сечения  дымохода (f) и внутренняя площадь сечения топки (F).

  • Для каминов и круглых дымоходов отношение F/f должно равняться 10 .
  • Для квадратных и прямоугольных дымоходов отношение F/f= 1,5.

 Причем: f= π×d внутренний. F=Ш×Г топки.

Диаметр дымохода нельзя делать меньше диаметра отводящей трубы газового котла.

Высота дымохода над крышей

Для коньковой крыши «нулем» для определения высоты дымохода служит конек. Возможны три варианта высоты:

  •  500 мм над коньком;
  • На уровне конька;
  • На 10⁰ ниже уровня конька.

Нормированная высота дымоходов хорошо видна на рисунке.

Монтаж дымохода

Дымоход строится одновременно или раньше монтажа газового котла.  По своему расположению дымоходы разделяют на внутренние (внутри дома) и внешние (вне дома). О них чуть ниже.

Монтаж дымохода внутри дома

Проход дымохода через потолок и стены дома нужно изолировать специальными элементами. При соприкосновении дымохода с горючими поверхностями дымоход от них нужно изолировать.

Монтаж дымохода вне дома

Вне дома, дымоход нуждается в утеплении, чтобы не было его промерзания. На рисунках вы видите все элементы внешнего и внутреннего дымохода.

Специально для сайта Obotoplenii.ru

Другие статьи раздела Газификация дома

Популярные статьи

Дымоход для котла - Альянс СТ

Котлы, работающие на газе, дровах, угле, топливных гранулах и брикетах, дизтопливе, были и остаются лидерами в применении для автономного отопления, как частных домов, так и в коллективных системах отопления квартир.

Дымоход для котла может быть изготовлен из металлических или керамических труб либо возведен из кирпича. Здесь мы остановимся на первых двух типах дымоходов, поскольку компания «Альянс СТ» является производителем модульных систем дымоотведения из нержавеющей стали «Проект316» и поставщиком керамических дымоходов, которые предлагает собственникам жилья и застройщикам по лучшим ценам. Мы будем рады, если у нас на сайте вы подберете подходящий дымоход для вашего котла, который поможет вам чувствовать себя в безопасности.

При выборе дымоотвода к котлу, следует внимательно ознакомиться с инструкцией и техпаспортом котла, его техническими характеристиками и параметрами производительности. Подбор диаметра дымохода происходит с учетом выводящего патрубка на котле. Если он не указан, или вы просто не сумели разобраться, не огорчайтесь. Приобретая дымоходные системы у нас, вы получаете также квалифицированную консультацию по подбору и диаметра, и материала труб, и их толщины. Мы не оставляем наших клиентов наедине с трудностями.

Чтобы посмотреть полный список дымоходных труб и комплектующих, перейдите в наш каталог. У нас представлен хороший выбор нержавеющих и керамических дымоходов для любой задачи.

Остановимся на конкретных ситуациях, которые требуют индивидуального подбора дымохода для отопительного котла.

Дымоходы для газовых котлов

Нержавеющие дымоотводы для газовых котлов – самый популярный тип дымоходов, применяемых для систем отопления. Наибольшим спросом пользуются три типа: одностенные, коаксиальные и сэндвич дымоходы. И дело вот в чем. Дымоходы первого типа – коаксиальные или «труба в трубе» – это дымовые трубы без утеплителя, их устанавливают в домах, где в проекте заложены газовые котлы с закрытой камерой сгорания. Такой дымоотвод проходит внутри дома или в кирпичном канале. Чаще всего эта технология дымоотведения реализуется в поквартирном отоплении жилых домов. Утеплитель в этом случае не требуется, т.к. дымоход, по сути, защищен наружной кладкой. В то же время, коаксиальные дымоходы безопасны, ведь его наружные стенки охлаждаются потоком приточного воздуха, захватываемого внутрь системы. Обшивка здания и перекрытия не страдают от повышенных температур в дымовом канале.

Нержавеющие стали AISI 316, 304, 444, используемая нами в производстве коаксиальных дымоходов, прекрасно служит в широком диапазоне температур, выдерживает воздействие агрессивной кислотной среды. Эти дымоходы маловесны, не требуют фундамента и повышают КПД котла.

Если дымоход для газового котла устраивается снаружи дома, то здесь скорее подойдут утепленные дымовые трубы типа «сэндвич». Утеплитель в межтрубном пространстве не допустит замерзания конденсата в трубах, если случится его отложение, к тому же сама конструкция такого дымового канала препятствует выпадению конденсата.

Безусловно, можно обойтись бюджетным вариантом – одностенным нержавеющим дымоходом. Но, сэкономив, вы рискуете получить промерзший дымовой канал при сильном понижении наружной температуры.

Дымоходы для котлов на твердом и жидком топливе

Котлы на дровах и угле

Для котлов на твердом топливе понадобятся трубы, способные выдерживать температуру до 600-650 градусов. Трубы из нержавеющей стали подходят практически во всех случаях при установке современных твердотопливных котлов. Но также работу котла в этом диапазоне температур отлично обеспечивают и дымоходы из керамики.

Котлы на дровах и каменном угле подключают к дымоотводам из нержавейки марок AISI310, 316 с толщиной листа от 0,8-1,0 мм.

Котлы на топливных гранулах и брикетах

Такой популярный вид топлива, как пеллеты и брикеты, изготавливается из отходов древесины, торфа или другого растительного сырья. Стало быть, и дымоходы для котлов, которые работают на таком топливе лучше подбирать как для котла на дровах, а именно с толщиной стали 0,5-1,0 марки AISI316.

Котлы на жидком (дизельном) топливе

Для жидкотопливных котлов целесообразно использовать трубы, способные функционировать во влажном режиме, выдерживающие 400-450 градусов. Здесь идеально подойдут керамические дымовые системы либо нержавеющая сэндвич-труба, которая конструктивно препятствует образованию едкого конденсата.

Керамические дымоходные системы

Тем, кто ценит надежность и долговечность, компания «Альянс СТ» предлагает керамические дымоходные системы от немецкого производителя HART. Продукция этой компании всецело отвечает европейским стандартам качества и имеет длительный срок эксплуатации. Керамодымоходы рассчитаны на работу при температурах до 600 градусов, очень прочные, огнеупорные, не подвержены коррозии и воздействию влажности. Это делает их применимыми для всех типов котельного оборудования.

Почему надо собирать дымоход для газовых котлов по конденсату!

Природный газ был и остается самым доступным и эффективным видом топлива. В связи с этим для автономного отопления часто используются газовые котлы. Современные модели от известных производителей отличаются высокой производительностью. Но их работа напрямую связана с дымоходом, который обеспечивает отвод продуктов горения. Если монтируется дымоход газового котла, важно учесть несколько важных правил, соблюдение которых позволит наладить эффективную работу всей отопительной системы. В первую очередь —
монтировать дымоход для газовых котлов по конденсату.

Важные нюансы

Чаще всего для обустройства дымоотводящей системы для газового котла используются нержавеющие трубы. Могут использоваться одностенные или двустенные трубы с утеплителем. При применении первого варианта теплоизоляцию нужно проводить отдельно. Нержавеющие трубы недорого стоят, но при этом обладают многими другими преимуществами:

  • небольшой вес;

  • простота монтажа;

  • отсутствие нагрузки на стены и фундамент;

  • длительный срок службы и др.

Гладкие стенки труб способствуют быстрому выходу продуктов горения наружу. Среди особенностей стоит отметить то, что производятся трубы с сужениями и раструбами. Это позволяет быстро собрать герметичную систему, но элементы дымохода должны быть установлены в правильном порядке.

Существует два метода сборки – по дыму и по конденсату. В первом случае верхняя труба вставляется в нижнюю. При сборке по конденсату происходит все наоборот, то есть верхняя труба надевается на нижнюю. Только этот вариант подходит для дымохода газового котла, а причина довольно проста.

Главная причина

Современные газовые котлы отличаются высокой производительностью. Как результат, их продукты горения имеют низкую температуру. Это приводит к образованию конденсата внутри системы. Из-за низкой температуры выходящих газов точка росы смещается внутрь дымохода. При соприкосновении с холодными стенками из дыма выделяется влага. Капли оседают на стенках, а после стекают вниз. Чем ниже температура воздуха на улице, тем больше влаги образуется внутри системы. В продуктах горения газового тепла изначально содержится большое количество водяного пара, который при определенных условиях не выходит наружу, а превращается в конденсат внутри. В зимний морозный день, когда температура воздуха достигает -20˚C, за час в дымоходе образуется до 10 литров жидкости.

Если дымоход собран по конденсату, влага беспрепятственно стекает вниз и через конденсатосборник выводится наружу.

Если это простое правило не соблюсти и соединить трубы в обратном порядке, при стекании влага будет попадать в стыки, проникать к утеплителю. Это приведет к печальным последствиям. Во-первых, при намокании теплоизоляционный материал, а в сэндвич-трубах это обычно минеральная вата, теряет свои характеристики. В результате это только увеличивает образование конденсата. Во-вторых, жидкость будет скапливаться в стыках. Это приведет к разрушению труб и нарушению герметичности. В конденсате содержатся кислотные соединения, которые обладают агрессивным действием.

Другие правила

Эффективность работы газового котла во многом зависит от дымохода. Желательно доверить проектирование системы специалисту. Допущенные ошибки могут стать не только причиной снижения эффективность работы отопительного оборудования, но и поспособствовать опасной ситуации. К примеру, при неправильно собранном дымоходе увеличивается риск нарушения герметичности, а это может привести к проникновению угарного дыма в жилое помещение.

Также стоит обратить внимание на следующие правила:

  1. Длина дымохода зависит от особенностей конструкции, но обычно не менее 5 м. Кривые дымоходы имеют большую длину. Если труба делает изгиб, длина увеличивается на 1,5-2 м.

  2. Высота дымохода на крыше должна быть выше так называемого ветрового подпора, чтобы ветер не задувал в трубу. Это негативно отразиться на тяге.

  3. Полиэтиленовую пленку с труб нужно обязательно снимать, чтобы она не загорелась в процессе эксплуатации.

Существуют и другие нормы, правила. Они прописаны в соответствующих нормативных документах, например, СНиП. Их соблюдение – это гарант эффективного и безопасного использования дымохода.

Что делать, если дымоход собран неправильно?

Если дымоход для газового котла собран по дыму, исправить ситуацию можно двумя способами –переустановить трубы в правильном порядке, но для этого придется полностью разобрать систему и сложить ее с нуля, или модернизировать имеющуюся конструкцию. Для этого необходимо провести футеровку полимерным рукавом ФуранФлекс. Это не только решит проблему, но и улучшит эксплуатационные характеристики и срок службы дымохода. Кстати, монтировать полимерный чулок можно и в дымоход, собранный по дыму.

Утепление вытяжной трубы газового котла: обзор материалов

Автор Монтажник На чтение 11 мин Просмотров 15.2к. Обновлено

Дымоход является важным элементом любой топливный отопительной системы, при использовании газа он может располагаться внутри или снаружи жилого дома. При эксплуатации к нему предъявляются определенные требования, одним из которых является утепление вытяжной трубы газового котла.

Не все домовладельцы понимают, зачем необходимо утеплять наружную часть дымохода, многие делают это неправильно. Чтобы эффективно произвести монтаж утеплителя, полезно рассмотреть основные виды дымоходов, материалы изготовления теплоизоляции и технологию ее установки.

Рис 1. Внешний вид дымоотводящих систем

Конструкция дымохода

Для повышения безопасности и эффективности работы на стадии проектирования и монтажа необходимо соблюдать нормативные требования к конструкции и установке дымоходного канала.

Его главными конструктивными элементами являются:

  • Газоход — узел, являющийся переходным элементом из котла в дымоходный канал, монтируется при помощи переходников.
  • Дымоходная труба, которая устанавливается вертикально и предназначена для создания тяги.
  • Ревизия — элемент, расположенный внизу вытяжной трубы, используется для очистки канала от сажи после сгорания газа, удаления прочих загрязнений и конденсата в трубе.
  • Дефлектор (оголовок, зонт) — защищает вытяжную трубу газового котла от проникновения внешних осадков.
  • Крепежная фурнитура (стяжки, хомуты) для установки дымоотвода внутри или снаружи здания.

Рис. 2 Устройство дымопровода

Основные требования, предъявляемые к дымоходным системам для газовых котлов

При установке дымоходных каналов для обеспечения их эффективной работы и пожарной безопасности следует точно выполнять требования, прописанные в нормативной документации СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Их основными положениями являются следующие пункты:

  • Сечение дымохода (диаметр трубы) не должно быть меньше выходного патрубка котла.
  • Основная труба должна располагаться вертикально без наклонных участков (допустим уклон не больше 30 градусов), в ее конструкции не должно быть искривлений и зауженных участков.
  • Максимальное число поворотов в отводной магистрали — не более трех при длине ответвлений в сторону до 1-го метра.
  • Допустимое расстояние между стенками дымоотвода и негорючими поверхностями — не меньше 5 см., если он проходит через горючие стены и крышу, допускаемое расстояние более 25 см.
  • Материал изготовления дымоходного канала должен быть устойчив к высоким температурам и иметь структуру, препятствующую пропусканию газов.
  • Все соединения должны быть герметичны, изоляция не должна пропускать влагу и газы.
  • В месте прохождения трубного канала через крышу конструкция должна быть цельной и без стыков.

Рис. 3 Схема обвязки котла

  • В нижней части трубы обычно располагается элемент для сборки конденсата. Материал его изготовления должен быть стойким к воздействию влаги и продуктам сгорания газа.
  • В местах, где предусмотрены повороты, обязательно расположение люков ревизии для очистки дымопровода от загрязнений и конденсата.
  • Длина дымоходного канала должна обеспечивать хорошую тягу, высота его наружной части должна составлять не менее 50 см. над коньком крыши.
  • При установке отводного канала для дыма обязательно наличие в его верхней части защитного козырька для предотвращения попадания загрязнений и атмосферных осадков.

Виды отводных газовых дымоходов

Все газовые дымоотводы в зависимости от материала изготовления можно разделить на несколько типов, в их число редко входят конструкции из кирпича, практически не используемые для отведения нагретых газов.

Квадратный дымоходный кирпич с круглым внутренним сечением часто используется для обвязки выпускного трубопровода.

Из нержавейки

Металлические дымоотводы пользуются большой популярностью в системах отведения продуктов сгорания, наибольшей коррозионной стойкостью обладает нержавеющая сталь, которую применяют чаще других. Ее физические характеристики обладают следующими положительными качествами:

  • Коррозионная стойкость к атмосферным осадкам и конденсированной влаге существенно увеличивает срок ее службы.
  • Нержавейка обладает хорошей химической устойчивостью к саже, образующейся после сгорания газа.
  • Нержавеющий металл устойчив к высоким температурам, не плавится до 500 С.
  • Металлические дымоотводы прочны и стойки к ударам, при повреждении им можно легко придать исходную форму, запаять разрыв или сквозное отверстие.
  • Внутренняя гладкая поверхность не препятствует выходу горючих газов с сажей, ее отложение на стенках минимально.
  • Отводной кожух из стали имеет небольшой вес, его легко монтировать, закрепляя к стене хомутами на стандартный дюбельный крепеж. Промышленность выпускает широкий ряд переходников, тройников и колен стандартных размеров, позволяющих легко установить дымоходную систему в любом здании.
  • Для монтирования стального дымохода не требуется проведение сложных работ со значительным разрушением стен и потолков — его можно устроить в построенном доме с минимальным количеством демонтажных операций.
  • Цена нержавейки вполне демократична, ее установка доступна практически любому домовладельцу.

При изготовлении металлических дымопроводов используются специальные марки нержавейки с повышенной устойчивостью к действию кислот.

Рис. 4 Металлический дымопровод

Асбестовые

Асбестоцементные трубы имеют в своем составе 85% цемента и 15% асбеста, благодаря волокнистой структуре асбестового наполнителя в его порах задерживается цемент — поэтому изделие обладает хорошей прочностью. Длина трубных изделий из асбестоцемента может достигать 5 метров, а сечение лежит в пределах 100 — 500 мм. Для отвода дыма используются безнапорные изделия, основные характеристики которых следующие:

  • Коррозионная стойкость к влаге и химическим веществам, невосприимчивость к биологическим загрязнениям.
  • Длительный срок эксплуатации.
  • Устойчивость к механическим нагрузкам, кроме ударных.
  • Не слишком сложная установка без применения специального оборудования, соединение производят при помощи специальных хомутов.
  • Пожаробезопасность, хорошая термоустойчивость (до 300 С.) и теплопроводность. При превышении заданной температуры асбестоцементные изделия склонны к разрыву и деформации.
  • Значительный вес, осложняющий проведение монтажных работ.
  • Более низкая тяга по сравнению с металлическими конструкциями.
  • Сложность или невозможность установки ревизионных люков, неудобство очистки от сажи.
  • Склонность к накоплению конденсата. Асбестоцемент, накапливая влагу из воздуха, издает неприятный запах и может ее передавать через стенки в примыкающие конструкции.

Рис. 5 Асбестоцементный дымоход

Керамические

Монтируя дымоход, иногда используют трубопровод из керамики, применение которого отличается следующими особенностями:

  • Трубные элементы производят из гладкостенной керамики — это предотвращает налипание сажи и позволяет производить чистку не чаще двух раз в год.
  • Керамические изделия более удобны в установке, чем их асбестоцементные аналоги. Для удобства монтажа их поверхность оснащена шипами и пазами, обеспечивающими прочное герметичное соединение. При сборке системы используют цельные тройники и колена, выпускаемые производителем в широком ассортименте.
  • Керамика не подвержена воздействию влаги и не напитывает воду.
  • Изделия устойчивы к высоким температурам и химическим элементам, входящим в состав продуктов горения.
  • Высокая теплопроводность материала способствует его быстрому прогреванию — это увеличивает тягу и повышает коэффициент полезного действия всей системы.
  • Трубы имеют высокую прочность, долговечны, но как и вся керамика, разрушаются при ударном воздействии твердыми предметами.
  • К недостаткам можно отнести их высокую стоимость (около 40 у.е. за погонный метр), монтаж всей системы из высококачественных итальянских материалов может обойтись в сумму около 1000 у.е.
  • При монтаже керамические дымопроводы имеют наиболее эстетичный вид — обычно их устанавливают вместе с утеплителем в каналы из специального дымоходного кирпича, наиболее дорогие виды которого имеют сложную структуру из внутренней трубы круглого сечения и наружной квадратной поверхности.

Рис. 6 Дымопровод из керамики

Коаксиальная отводная система

Одним из современных высокотехнологичных решений для отвода продуктов сгорания является применение коаксиального дымоотвода. Конструктивно устройство выполнено в виде двух труб разного диаметра, соединенных между собой внутренними перемычками. Внешняя выполняет функции подвода свежего воздуха в котел снаружи, внутренняя выводит продукты горения на улицу. Система обладает следующими отличительными особенностями:

  • Позволяет сохранять насыщенный кислородом воздух внутри помещения, который не поглощается работающим котлом, в доме не потребуется размещать проточную вентиляцию.
  • В коаксиальных видах решена проблема конденсата — благодаря специальной конструкции он не накапливается на внутренних стенках.
  • Выводная труба может располагаться в любой плоскости и иметь малую длину.
  • Устройство имеет высокий коэффициент полезного действия и пожаробезопасно — выходящий воздух охлаждается через трубные стенки наружным потоком.

Система подходит для функционирования в современных моделях отопительных котлов, оснащенных турбинами для всасывания наружного воздуха и выталкивания нагретых газообразных веществ.

Рис 7 Коаксиальный дымоход

Зачем нужно утеплять дымоходные трубы котла

Утепление канала для вывода продуктов горения от котельного оборудования позволяет увеличить коэффициент полезного действия системы — соответственно это снижает эксплуатационные расходы на топливо. Теплый дымопровод более эффективен, чем холодный, по следующим причинам:

  • Тяга в котле напрямую зависит от температуры стенок отводного канала — чем она выше, тем больше скорость воздушного потока. Если стенки трубопровода находятся в холодном состоянии, время, затраченное на прогрев дымоходного канала, увеличивается, и продукты горения в большом количестве будут поступать в помещение, отравляя воздух угарным газом.
  • При охлаждении в отводной шахте появляется кислотный конденсат, образующийся в результате взаимодействия продуктов горения с высоким содержанием углекислого газа и воды. В холодных дымоходах при резком охлаждении он накапливается быстрее и в большом количестве — это приводит к усиленной коррозии и уменьшению срока службы металлических конструкций.
  • Если дымоотвод выполнен из керамики или асбестоцементных материалов, скопившийся на нем конденсат при резком охлаждении наружным воздухом проникает в структуру и вызывает промерзание стенок. Это приводит к их разрушению и уменьшению срока службы.
  • Использование материалов для утепления вытяжной трубы газового котла снижает потери тепла в жилом помещении, которое частично забирается выводным трубопроводом.

Рис 8. Дымоходный кирпич

Краткий обзор основных материалов для теплоизоляции газового дымопровода

Для утепления дымохода используют материалы с низким коэффициентом теплопроводности и высокой температурной устойчивостью. Второму требованию не удовлетворяет большинство современных изоляционных материалов, к которым относятся пенопласт, пеноплекс, поролон, целлюлозные пористые утеплители и материалы на основе вспененного полиэтилена.

Эффективность теплоизолятора зависит от материала, из которого он изготовлен, и его толщины, важной характеристикой является способность напитывать влагу.

Рис. 9 Популярные теплоизоляторы для (стеклянная и базальтовая вата)

Стекловата

Является материалом, полученным из тонких стеклянных волокон, имеет высокую термостойкость и низкую теплопроводность, не боится влаги и не впитывает воду. Срок службы стекловаты довольно высок, но материал имеет низкую плотность — это затрудняет его монтаж. Хотя стекловата в основном выпускается в рулонах, для теплоизоляции удобнее использовать фольгированные полые цилиндры с прорезью.

Рис. 10 Тепловая проводимость изоляторов

Минеральная вата

Базальтовый утеплитель широко используют в строительной сфере благодаря своим высоким изоляционным качествам и экологичности. Минвата устойчива к высоким температурам, но способна напитывать влагу, для утепления лучше использовать минеральную вату в виде полых цилиндров. Минеральный утеплитель обладает высокой плотностью, поэтому его удобно монтировать и обрабатывать — материал является основным видом утеплителя для трубных дымоотводов.

Дымоходный кирпич. Промышленностью выпускаются специальные виды полого кирпича с отверстием под дымоходный трубопровод, утеплителем является воздушные полости в его стенках. Дымоходный кирпич лучше всего использовать вместе с утеплителем, который предотвращает контакт трубопровода с кирпичными стенками. Помимо своих изоляционных качеств, кирпич обеспечивает высокую декоративность жилого дома, скрывая некрасивые дымоходные трубы в эстетичных каменных колоннах.

Утепление вытяжной трубы газового котла

Решая, чем утеплить трубу, следует рассматривать не только утеплитель, но и его эффективность при работе с различными дымопроводами и удобство монтажа. Способы утепления дымоходов не отличаются большим разнообразием, в основном используются вата и наружная оболочка в виде трубных кожухов или кирпичных колонн.

Рис 11 Утепление вытяжной трубы газового котла стекловатой

Утепление стальной трубы газового котла

Вентиляционную трубу от газового котла из металла можно утеплить любым из приведенных выше способов, для фиксации теплоизолятора и придания конструкции эстетичного внешнего вида используются два способа: устанавливают базальтовый или стекловатный теплоизолятор под металлический кожух большого диаметра или укладывают в колонну из дымоходного кирпича.

Промышленность выпускает готовые металлические дымоходные сэндвич-трубы с теплоизолятором, помещенным между двумя оболочками.

Рис. 12 Монтаж базальтового теплоизолятора на керамический дымопровод

Утепление асбестовой или керамической трубы

Способы утепления труб из данных материалов аналогичны металлическим трубопроводам, для закрепления теплоизолятора на асбестовую трубу газового котла надевается трубная оболочка большего диаметра или она обкладывается колонной из секционного дымоходного кирпича.

Как утеплить кирпичную трубу газового котла

Решая, как утеплить трубу дымохода из кирпича, применяют строительные технологии проведения работ по утеплению фасадов, в качестве изолятора лучше всего использовать базальтовую вату.

Чтобы утеплить кирпичную трубу минеральной базальтовой ватой, при монтаже плиты ее приклеивают или крепят на зонтичные дюбеля, наклеивают на поверхность сетку и штукатурят, после чего трубу красят в нужный цвет.

Как утеплить трубу газового котла своими руками

Чтобы утеплить керамическую или асбестовую трубу газового котла, для конструкции своими руками нужно изготовить металлический кожух с большим на 100 мм. диаметром и поместить в него утеплитель. Утеплять асбестовые трубы проще секциями по полтора метра, утрамбовывая в них вату базальтового утеплителя и соединяя широкими хомутами. Для улучшения герметизации на улице можно использовать гидроизоляцию для отделки верхней части дымоотвода под козырьком.

Рис. 13 Основные моменты монтажа теплоизолятора в колонну из кирпича

Чтобы правильно утеплить дымоход газового котла, следует использовать изоляцию из стеклянной или минеральной ваты, укладывать утеплитель лучше в кожух большего диаметра или колонну из кирпича. Эффективность утепления в любом случае зависит от материала, из которого изготовлен теплоизолятор, его толщины и качества монтажа.

Дымоход: НОРМЫ и ПРАВИЛА установки, виды дымоходов | 5energy

Дымоход — одна из самых важных частей любой отопительной системы. От правильности установки во многом зависит эффективность, а также безопасность использования того или иного отопительного оборудования. Ежегодно, из-за неисправности дымоходов погибают сотни рядовых жителей по всей стране. Основная причина — закупорка вентиляционной системы и как следствие отравление угарными газами. По этому, если вы все таки решили самостоятельно заняться установкой дымохода, вам необходимо ознакомиться с некоторыми правилами, которые уберегут вас от многих возможных неприятностей.

Каким должен быть дымоход?

Основное требование — исправность. Система по отводу тепловых газов, которые образовываются в результате горения, должна быть максимально надежной, и желательно, не прихотливой.

Основные характеристики дымохода:

  • Низкая теплопроводность материалов,  из которого он изготовлен.
  • Выступ от кровли не менее чем на 0.5 метров.
  • Обустройство теплоизоляции в местах соприкосновения с деревянными перекрытиями.
  • Объем дымохода должен соответствовать количеству выделяемых газов тем или иным отопительным устройством.

Не стоит пренебрегать безопасностью в угоду красоте и дизайну вашего дома или любого другого здания.

Виды дымоходов

Существует большое количество видов дымоходов. Но, наиболее популярные, на текущий момент, всего три вида:

  • кирпичный
  • модульный одно контурный
  • модульный двухконтурный

Кирпичный дымохода (из кирпича)

Преимущества: пожарная безопасность, высокая надежность.
Недостатки: неровности внутри трубы задерживают прохождение дыма. Вода и оксид серы вступают реакцию, в следствии чего образуется серная кислота, которая со временем разрушает конструкцию.

Модульные одноконтурные дымоходы (из труб нержавейки 0.6-1 мм )
Преимущество: более низкая цена, простота ремонта, низкий вес.
Недостатки: образование большого количества конденсата, срок эксплуатации не более 10-15 лет

Модульные двухктонурные дымоходы (2 трубы, между которыми негорючий утеплитель)
Преимущества: большая пропускная способность, минимальное количество конденсата.
Недостатки: цена значительно выше, чем у одноконтурных

Монтаж дымохода котла на отработанном масле своими руками

Перед началом строительства дымохода необходимо определиться с материалами, объемом, высотой. Для этого нужно провести индивидуальный расчет, с учетом отопительного оборудования, индивидуальных особенностей дома и т. д. В данной статье представлены только базовые советы и рекомендации. Более четкие цифры необходимо обсуждать индивидуально с производителем конкретно вашего котла.



Для обеспечения хорошей тяги необходимо, дымоход необходимо устанавливать, соблюдая все нормы и правила (п.5.1.1.ВДПО).

  • Для каждого котла и калорифера должен устанавливаться отдельный дымоход (п.3.70.СНиП-91). Нельзя подключать в один дымоход более одного котла.
  • Диаметр дымохода должен быть не меньше выхода трубы котла или калорифера (3.71.СНиП-91).
  • Толщина металлических труб должна быть не ниже 0,5 мм. Изготовлены они должны быть из легированной специальной стали с повышенной коррозийной стойкостью (ГОСТ).
  • Дымоход котла не должен иметь более 3-х поворотов. Радиус закругления поворота не может быть меньше диаметра трубы — (4.2.17.ВДПО).
  • Высота дымохода не должна быть менее 5 метров (п.3.73.СНиП-91), что обеспечивает дымовой канал хорошей тягой.
  • Дымоход котла должен быть выше кровли (п.3.73.СНиП-91):
    • до 50 см, при плоской кровле,
    • до 50 см выше парапета или кровли, если трубы расположены менее 1,5 м до парапета или конька;
    • не менее оси конька или парапета, если дымовая труба расположена на 1,5 — 3 метра от парапета или конька.
  • Устанавливать составные элементы дымохода следует снизу вверх. При монтаже одна труба вставляется в другую, и при необходимости стыки промазывают жаростойкими герметиками.
  • Все элементы конструкции дымохода должны быть надежно зафиксированы кронштейнами к стене здания. Прогибание дымохода исключается (4.2.14.ВДПО).







На сегодняшний день, на рынке представлено большое количество всевозможных модульных выпускных систем. В них каждый элемент перекрывает собой другой, в результате чего, любые зазоры сводятся на нет. Стыки обрабатываются специальным жаростойким герметиком.

Верхняя часть дымохода должна быть оборудована специальным козырьком, что бы избежать попадание воды в отопительную систему через дымоход. Самый большой риск — закупорка дымохода мусором. Козырек должен не пропускать никаких крупных объектов в трубу.

Ответы на частые вопросы:

Вопрос: Можно ли подключить два котла на один дымоход?
Ответ: Категорически не рекомендуется так делать. Дело в том, что труба может попросту не выдержать подобной нагрузки. Пропускная способность дымохода ограничена. В случае не способности вывода всего дыма, угарный газ пойдет в помещение, а это в свою очередь, приведет к отравлению всех, кто находится в помещении.
Кроме того, существует официальный запрет от пожарных служб на подключения таким образом во всех помещения промышленного назначения.

Вопрос: Обязательно ли нужен дымоход, или можно отделаться простой дыркой от котла на улицу?
Ответ: Без дымохода котел не будет нормально функционировать. Он будет захлебываться. Кроме того, это крайне негативно влияет на безопасность.

Требования для дымохода газового котла: устройство и нормативы

Устройство пути выхода угарного газа из котла должно осуществляться согласно установленным требованиям и нормативам. Для дымохода существуют размерные и прочие ограничения, чтобы отток дыма из газового котла осуществлялся безопасно для здоровья людей.

Каждая отдельно взятая система отопления предъявляет свои особые требования для организации системы отвода продуктов сгорания. Для газового отопительного оборудования главным является устройство дымохода таким образом, чтобы обеспечивалась максимально хорошая тяга.

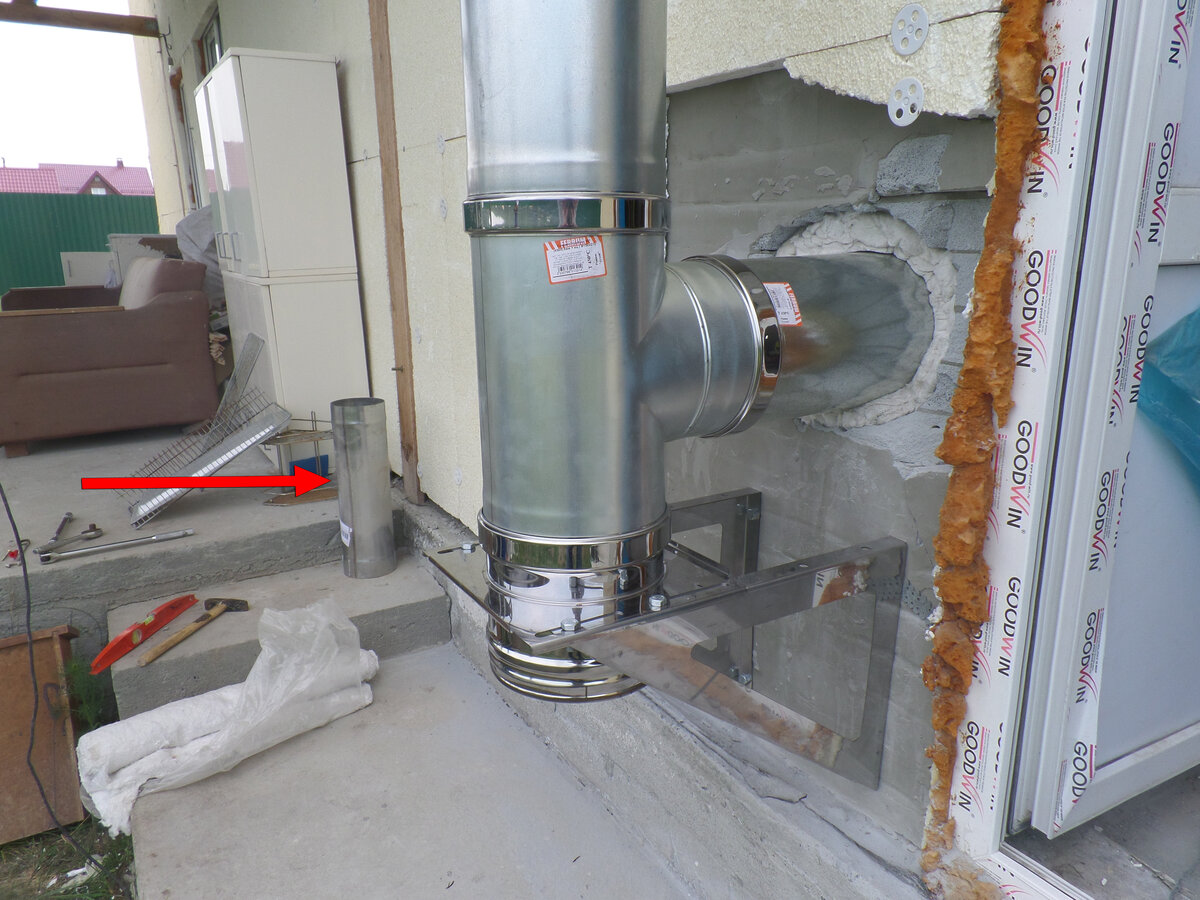

Газовый котел с дымоходом и воздухозаборной трубой

Неграмотное оборудование дымоходной системы может привести к проникновению угарного газа в жилое помещение — это в свою очередь несет серьезную опасность для здоровья и жизни человека.

Требования к материалу изготовления дымоотводов

К материалу изготовления труб, предназначенных для отвода дымовых газов, предъявляются следующие требования:

  • стойкость к большим температурам;
  • высокие антикоррозийные качества;
  • химическая инертность.
Труба для отвода газов

Внутри на стенках дымоотводящих труб из-за постоянных температурных перепадов постоянно образуется конденсат, в котором находится повышенное содержание серной кислоты. Поэтому крайне важно, чтобы материал изготовления дымохода не вступал в химическую реакцию с кислотами, а также отлично противостоял коррозии. При покупке следует также отдельно уточнить, чтобы толщина внутреннего слоя составляла не менее 0,05 см.

Совет. Для сокращения количества конденсата, выделяемого внутри трубы, дымоход следует утеплить.

Металлический, керамический или коаксиальный дымоход?

В частном доме трубы дымоходов для котлов, работающих на газу, могут быть металлическими, керамическими либо коаксиальными. Предпочтительный тип материала для дымоотводящей трубы, который подойдет для использования с конкретным котлом, обычно указывается производителем в технической документации.

Устройство дымохода

Наиболее распространенный вариант — металлический дымоход, который выдерживает рабочую температуру в 800 градусов. Обычно трубы таких дымоходных конструкций производятся из нержавейки, также в качестве материала изготовления может использоваться черный металл, покрытый цинком.

В целом стандартная конструкция состоит из нескольких составляющих: внутренний слой дымохода изготавливается из нержавеющей стали, поверх нее идет слой жаростойкой базальтовой ваты и тонкий железный кожух. В числе плюсов дымоходов из металла — высокая стойкость к механическим повреждениям, а также повышенная надежность, универсальный презентабельный внешний вид.

Керамическая труба для дымохода

Несколько меньшим спросом у потребителей пользуется керамика, которая способна выдерживать до 1200 градусов. Конструкция также состоит из трех слоев: керамической составляющей, слоя утеплителя и твердой оболочки из керамзитобетона. Отличается дымоходы из данного материала простотой и надежностью, легкостью монтажа, а также высокой пожаробезопасностью.

Коаксиальный дымоход ценится за внешний презентабельный вид и достаточно высокие рабочие характеристики. В целом конструкция данного типа обладает несколько специфической формой, за счет чего имеет важное преимущество — на внутренних его стенках не образуется конденсат. Данное свойство очень важно для газового оборудования, поэтому при выборе подходящего материала следует рассмотреть вариант покупки именно коаксиального дымохода.

Схема: устройство коаксиального дымохода

Внимание! Кирпичные трубы подходят для твердотопливного, а не для газового оборудования. Поэтому для газовых котлов кирпичный старый дымоход в обязательном порядке должен быть переоборудован путем вставки вкладыша, изготовленного из металла, с последующим утеплением.

Основные нормативы

Размер и форма сечения

При расчетах площади сечения трубы дымохода во внимание берутся габариты патрубка, который установлен на конкретном газовом котле — дымоход в конечном итоге должен быть по размерам не меньше. К дымоотводной трубе могут присоединяться два котла, но только при условии, что их вводы будут располагаться разноуровнево и на расстоянии от 0,5 м относительно друг друга.

В таком случае площадь сечения трубы рассчитывается как суммарная мощность обоих нагревателей, умноженная на 5,5. К примеру, при условии, что мощность одного по паспорту составляет 1 кВт, а другого — 1,4, площадь сечения общей трубы составит (1+1,4) х 5,5 = 13,2 см кв.

Монтаж системы дымохода для газового котла

Форма сечения может быть в виде прямоугольника либо круга. Дымовой поток движется по спирали внутри дымоходной трубы и, наталкиваясь на углы, теряет свою скорость, поэтому круглая форма более предпочтительна, позволяет обеспечить качественную тягу.

Расположение труб

Дымоход должен устанавливаться в вертикальном положении. Допустимое отклонение составляет не более 30 градусов или до 1 метра в любую сторону. В месте подсоединения к дымоходной трубе газового агрегата в обязательном порядке устанавливается вертикальный отрезок, при этом высота участка высота должна составлять от 0,5 м.

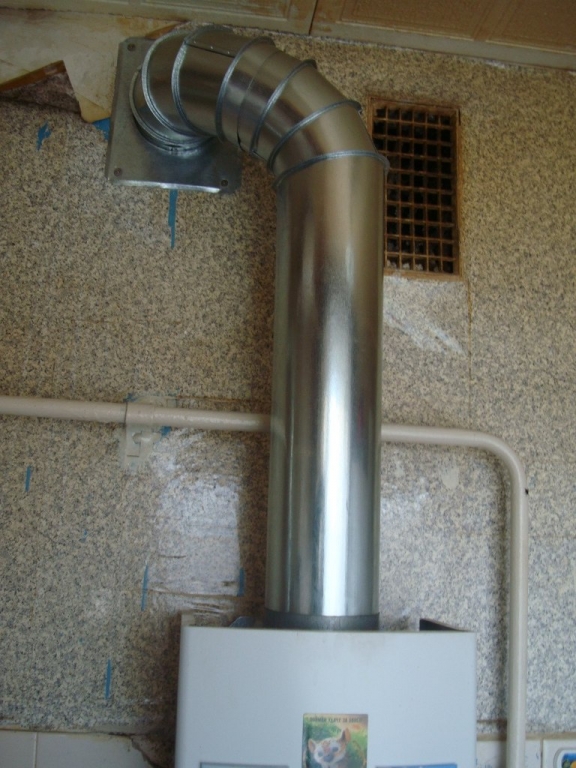

Правильно выведенный дымоход для газового котла

Изгибов и всевозможного рода закруглений на дымоходной трубе в идеале не должно быть вообще, но допускается до 3 таких отхождений. Разрешается уклон горизонтальных труб исключительно в сторону, где расположен котел, при этом угол уклона до 0,01 градуса.

Количество зондов

Разрешено не ставить оголовники, если они затрудняют выход дымовых газов. Под каждым из зондов, которые расположены на оголовке, нельзя располагать больше чем 1 трубу, то есть у всех отдельно взятых труб должны быть свои «грибки». Оголовник обязательно должен иметь конусообразную форму.

Правила устройства дымоходных труб, предназначенных для газовых агрегатов

В процессе установки следует обязательно придерживаться целого ряда установленных правил:

  1. монтаж выполняется всегда в направлении снизу вверх;
  2. конструкция крепится строго вертикально;
  3. трубы в высоту не должны достигать более 5 м;
  4. исключены малейшие прогибы труб;
  5. все стыки, переходы и закругления должны быть тщательно герметизированы с помощью термостойкого герметика;
  6. по пути движения дыма не должно быть более 3 горизонтальных переходов длиной более 1 метра;
  7. оголовок должен быть расположен над зоной ветрового подпора.

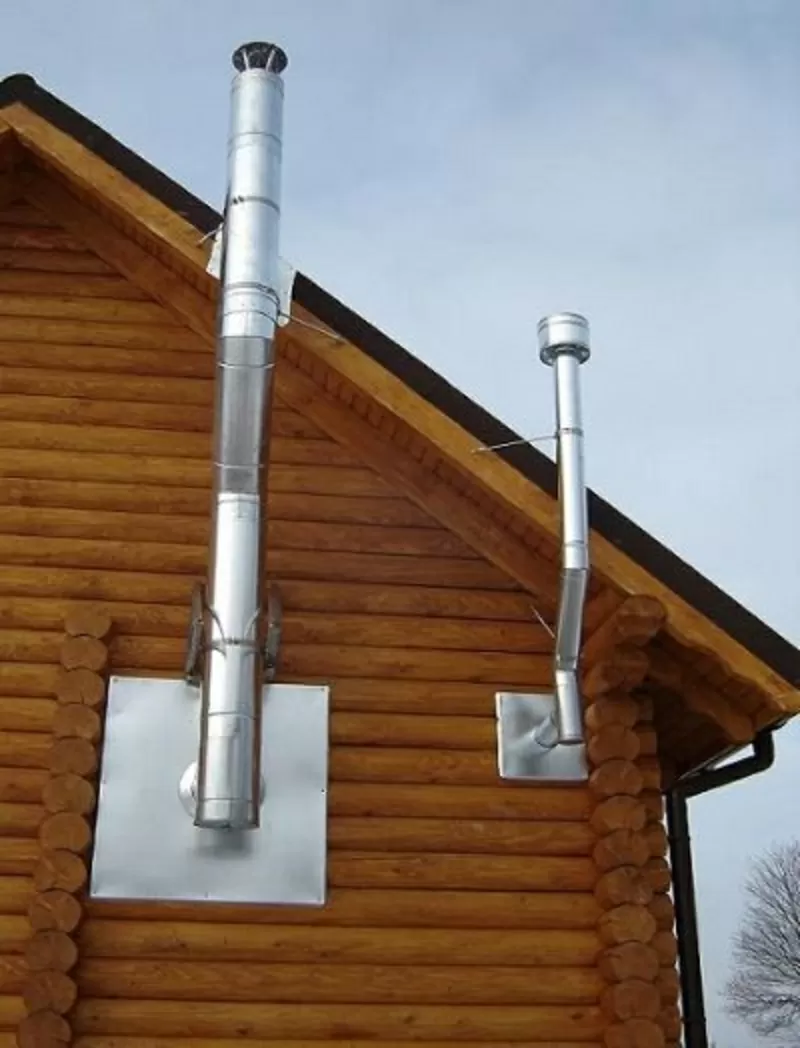

Варианты вывода дымохода

Еще одним важным требованием, которое предъявляется к дымоходной конструкции, — обязательное крепление трубы к примыкающей стене. Идеально ровные участки трубы крепятся на отрезках в 150 см, при этом ее отдельные части между собой закрепляются все без исключения. Для усиления общей надежности конструкции все соединения элементов скрепляются между собой металлическими хомутами.

Требования СНиПов

Независимо от типа конструкции все дымоходы для газовых котлов должны быть изготовлены и установлены в соответствии с нормами СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Неукоснительное следование всем требованиям гарантирует безопасную эксплуатацию отопительной системы. При нарушении норм, изложенных в данных документах, возникнут проблемы, которые необходимо будет решать непосредственно с газовым хозяйством.

Грамотный монтаж дымохода

Главные тезисы нормативных документов:

  1. обязательно должна быть организована хорошая тяга;
  2. конструкция сборника конденсата должна быть тщательно продумана, чтобы лишняя влага не скапливалась на стенках дымоходов;
  3. не разрешается монтаж на оголовок дымохода грибков, дефлекторов и пр., поскольку они тормозят процесс вывода продуктов горения;
  4. при проведении монтажных работ отдельное внимание обязательно должно уделяться плотности прилегания всех отдельных конструктивных деталей в точках соединения;
  5. обязательным требованием является соблюдение полной герметичности в местах соединений и стыков.

Заключение

Устройство дымоходных труб — ответственный процесс. При ошибках в монтаже возможен выход системы из строя, нанесение серьезного вреда здоровью и даже угроза жизни человека. Также при несоблюдении требований и нормативов потребуется более частая чистка трубы, поскольку на ее стенках в большом количестве будет оседать зола.

Подключенный газовый котел

Поэтому к процессу монтажа, особенно если речь идет о сложной системе дымохода, рекомендуется привлечь квалифицированных специалистов, которые составят отдельный проект, а также проведут все необходимые расчеты, обеспечат бесперебойное функционирование газового оборудования.

Подключение газового котла: видео

Дымоход для газового котла: фото

выпусков газовых и нефтяных дымоходов - Crofton MD

Как домовладелец, очень многое нужно сделать, чтобы ваш дом оставался максимально безопасным и эффективным. Но иногда вы можете не знать, что нужно сделать с определенными приборами в вашем доме, такими как газовый или масляный котел / печь и система вентиляции, и кто что делает. Мы здесь, чтобы помочь, ответив на некоторые общие вопросы об этих системах.

Приступим!

Кто имеет право обслуживать дымовые трубы газовых и мазутных котлов / печей?

Газовые / масляные котлы и печи популярны в Средней Атлантике и на северо-востоке, и если у вас есть масляный прибор, у вас есть нефтяная компания, которая поставляет топливо и обслуживает вашу масляную горелку.Проблема в том, что многие домовладельцы думают, что их нефтяная компания заботится обо всем, проверяя не только сам котел, но и выхлопную систему, идущую от верхней части топки или котла наружу.

К сожалению, нет.

О выхлопной системе должен позаботиться специалист по дымоходам, сертифицированный Американским институтом безопасности дымоходов (CSIA). Любой сертифицированный специалист по дымоходам CSIA может отремонтировать дымоходную систему для газовых или масляных горелок.

По правде говоря, нефтяные и газовые компании не подметают и не проверяют выхлопную систему - они работают только на самих горелках. Сертификация, необходимая для обслуживания самого газового или масляного котла, отличается от сертификации для обслуживания выхлопной системы.

На самом деле ваша нефтегазовая компания не знает, в каком состоянии находится система вентиляции. Они обслуживают агрегат, следят за тем, чтобы агрегат включился, и смотрят на датчик, который сообщает им, что он отрегулирован правильно и выхлоп выходит с правильной скоростью.

Но они не знают, во что они утомляются. Это может быть труба с дырками, как у швейцарского сыра, и эта труба может выводить угарный газ в пространство стены или дымохода, что в конечном итоге может вызвать у вас тошноту. Как правило, если они заметят проблему с чертежом, они попросят вас вызвать сертифицированного специалиста по дымоходам для осмотра выхлопной системы.

Мораль здесь? Не предполагайте, что выхлопная система обслуживается только потому, что у вас есть политика технического обслуживания в компании, производящей печи, потому что ни одна из них этого не делает.Это не их работа.

Что мне нужно знать при модернизации моей газовой или масляной горелки?

Если вы живете в старом доме и доходит до того, что вы собираетесь модернизировать свою печь или котел, обычно все, что вы собираетесь купить, будет намного эффективнее, чем то, что было произведено 20+ много лет назад.

Это хорошие новости, правда? Но, поскольку он более эффективен, выхлопная труба, выходящая из верхней части устройства, будет значительно меньше, чем у оригинального устройства.Таким образом, там, где эта труба входит в систему дымохода, система вентиляции может быть слишком большой или слишком большой для того, что требуется новому устройству.

Примечание. Национальный пожарный кодекс NFPA и Международный жилищный кодекс (IRC), а также инструкции производителя по установке котла или печи говорят вам, какого размера должна быть выхлопная система.

Почему это важно, если ваш новый котел или печь не соответствует облицовке правильного размера?

Если футеровка слишком велика, дымовые газы будут замедляться и конденсироваться, что означает, что водяной пар и сажа останутся на футеровке.Проблема в том, что вы получаете остатки кислоты внутри дымоходной системы, и эти остатки кислоты влажные.

Одним из побочных продуктов горения газа или нефти является сера, и когда вы смешиваете серу с водой, вы получаете серную кислоту.

● Серная кислота разъедает облицовку дымохода и в конечном итоге разъедает систему трубопроводов.

● Серная кислота будет стекать в переходную или соединительную трубу, идущую от печи к фактической вентиляционной системе. Эта соединительная труба обычно представляет собой оцинкованный металл, и очень кислые дымовые газы с конденсацией могут легко прорезаться, оставляя беспорядок на полу.

● Серная кислота капает в печь и разъедает ее. И мы не должны говорить вам, что замена печи очень дорога!

Итак, если вы думаете об обновлении своей печи или котла, обратитесь к сертифицированному специалисту по дымоходам, чтобы узнать, нужно ли вам переоборудовать вытяжную систему или изменить ее размер для нового прибора.

Как возникают засоры в системах котлов / топок жидкого и газового топлива?

Засорение может произойти двумя способами:

● Если в выхлопной системе присутствует конденсат и кислые дымовые газы, это может ослабить швы раствора, терракотовую плитку или металлические детали, и все может сдвинуться или рассыпаться и создать засор.

● Если у вас нет подходящей крышки дымохода, а верхняя часть дымохода или внешний дымоход не подходят для вашей печи или системы выпуска газа, вода может попасть в систему и смешаться с остатками кислоты, изнашивая вещи и вызывая их коррозию, рассыпаться и забиваться.

● Если у вас нет крышки дымохода или соответствующей защиты на крышке, палки и животные могут проникнуть в систему и засорить или частично засорить ее.

Проблема с засорами в том, что когда у вас засорение, вы не получаете нужную тягу.А когда вы не получаете нужную тягу, в вашей системе начинает накапливаться все больше и больше сажи. Это похоже на снежный ком, бегущий под гору: ваша система будет все больше и больше забиваться сажей, потому что она частично или полностью закупорена. И со временем эта сажа будет только еще больше забивать вещи. По мере засорения опасные дымовые газы, такие как окись углерода, не выводятся из дома должным образом и остаются в доме, что может быть смертельно опасным.

Нужно ли регулярно обслуживать дымовые трубы газовых и жидких горелок?

Да, код NFPA 211 не различает.В нем говорится, что все дымоходы и все вентиляционные системы должны проверяться и прочищаться ежегодно. Это означает, что вам необходимо ежегодно проверять дымоход / вентиляционную систему, независимо от того, говорим ли мы о дымоходах из дерева, угля, нефти, газа или гранул. Это также включает в себя вентиляционные отверстия сушилки.

Итак, если прошло больше года с тех пор, как сертифицированный специалист по дымоходам проверил ваш дымоход или вентиляционное отверстие сушилки, позвоните нам. Мы позаботимся об этом за вас.

У вас есть еще вопросы по дымоходу газовой или мазутной горелки? Просто позвоните нам.Мы рады помочь!

Почему для чистого дымохода может потребоваться настройка котла

С наступлением прохладной погоды - мысли о потягивании кофе, горячего шоколада или других возлияниях перед ревущим огнем, из дымохода которого выходит дым. Но прежде чем эти восхитительные мысли воплотятся в реальность, необходимо уделить внимание некоторым предметам домашнего обихода, например: Достаточно ли у вас дров на зимний сезон, где вы хранили инструменты для камина и когда это было в последний раз? вы почистили дымоход?

Если вы еще не чистили и не осматривали дымоход, рекомендуется проверять и чистить дымоход, если это необходимо, один раз в год - и не только чистильщиками - это просто хорошая пожарная безопасность и безопасность дома, если вы осмотрите его самостоятельно.Добавьте его в свой ежегодный список дел вместе с проверкой котла или печи.

Итак, какова связь между вашей системой отопления и дымоходом?

Ваша отопительная система, также известная как ваш котел или печь, должна иметь выходное отверстие, выходящее наружу, и обычно это отверстие является дымоходом. Когда у вас будет ежегодная настройка котла / печи, ваш техник по обслуживанию установит на горелке правильную температуру для вашего конкретного дымохода. Узкий дымоход означает, что температура горелки будет ниже, чем в дымоходе большего размера.Часто «узкий» означает «недавно не чистился». Это может быть проблемой.

Представьте себе: Ваш сервисный техник приезжает для ежегодной настройки вашего котла в конце лета / в начале осени и следит за тем, чтобы ваш котел работал в отличном состоянии. Он также устанавливает температуру вашей горелки в соответствии с вашей тягой в дымоходе. Он благодарит вас за вашу преданность, желает счастливой зимы, и увидимся в следующем году. У вас назначен трубочист на следующую неделю, чтобы осмотреть дымоход, прочистить его и убедиться, что он безопасен.Он обнаруживает, что прошло несколько лет с тех пор, как его чистили, и в дымоходе скопилось немного сажи, которая сузила отверстие, но не беспокоит, что он все вычистил и готов к использованию.

Проблема еще не заметна? Теперь, когда дымоход полностью очищен и свободен от скопления сажи, отверстие теперь больше, чем было, когда специалист по отоплению работал с котлом / печью и устанавливал температуру горелки.

Ура! Теперь, когда вы используете тепло, температура горелки установлена ​​слишком низкой для чистого дымохода, и в котле также не будет тяги.Вы не только будете сжигать больше топлива, чтобы поддерживать желаемую температуру в доме, но и плохая тяга теперь приведет к скоплению сажи в нижней части дымохода. Со временем сажа будет падать обратно в котел, забивая горелку.

Ежегодный осмотр / чистка вашей системы отопления И дымохода жизненно важны для создания эффективного, исправного и безопасного дома. Когда дело доходит до планирования чистки, всегда сначала прочищайте дымоход.Если этого нельзя избежать из-за конфликтов в расписании, дайте нам знать, и мы можем остановиться и внести необходимые корректировки.

Все еще не запланировали ежегодную очистку котла или печи? Позвоните нам сегодня по телефону 860.274.3284, чтобы записаться на прием.

23 марта 2021 г.

Важность вкладышей для дымоходов - Hillsborough NH

Дымоходы - невоспетые герои дымохода. Они подвергаются испытанию каждый раз, когда вы настраиваете свою масляную печь или котел для обогрева дома, особенно в холодный вечер.Облицовка дымохода, также известная как облицовка дымохода, представляет собой глиняный, керамический или металлический канал, который защищает стенки дымохода от тепла и коррозии. Ценность облицовки дымохода бесчисленна.

Что такое вкладыши для дымохода?

Вот некоторые преимущества облицовки дымохода. Вкладыши для дымохода защищают предметы повседневного обихода и деревянные изделия из дерева от теплопередачи, которая может воспламенить ваш дом. Если защиты вашего дома от огня недостаточно, облицовка дымохода также защищает стыки раствора дымохода от кислых газов, разъедающих конструкцию.Все еще не разумная покупка? Вкладыши дымохода помогают газовым и масляным печам работать с максимальной оптимальной производительностью, предотвращая попадание накопления окиси углерода в ваш дом.

Согласно результатам испытаний Американского института безопасности дымоходов (CSIA), проведенных Национальным бюро стандартов в 1940-х и 1980-х годах, «дымоходы без футеровки были настолько небезопасными, что исследователи охарактеризовали строительство без футеровки как« чуть менее криминальное »». Это опасность, с которой вы не хотите сталкиваться!

Если дымоходы считаются настолько важными, не следует ли вам выделять время, чтобы убедиться, что ваш дымоход находится в рабочем состоянии? То есть, если в вашем дымоходе он есть.Интересный факт: дымоходы, построенные до 1940 года, скорее всего, не были построены с облицовкой и, следовательно, могут представлять угрозу безопасности.

Для владельцев дымоходов, которые ищут надежное решение своих проблем с облицовкой, Black Moose Chimney поможет вам установить лучшую облицовку из нержавеющей стали! Этот материал полностью безопасен для всех видов топлива и имеет жесткую и гибкую форму, подходящую для дымоходов любых форм и размеров.

Хотя наличие облицовки дымохода - это половина дела, другая половина - убедиться, что она находится в надлежащем рабочем состоянии.В конце концов, какая польза от одного, если он не работает? Не рискуйте, попросите сертифицированного CSIA инспектора взглянуть на ремонт, если это необходимо! Единственный способ узнать, в каком состоянии находится ваша облицовка дымохода, - это запланировать видео-сканирование и осмотр. Во время видео сканирования и осмотра Black Moose Chimney вставит камеру в дымоход и оценит систему сверху вниз.

Глиняные облицовки дымоходов могут трескаться и раскалываться из-за неравномерного распределения тепла, вызванного их керамической природой.Имейте в виду, что их необходимо отремонтировать перед использованием. Если ваша глиняная облицовка находится в относительно хорошем состоянии, вы можете просто отремонтировать ее или покрыть ее цементным герметиком, известным как HeatShield®. HeatShield® может восстановить и укрепить облицовку из глиняной плитки, чтобы вы могли снова наслаждаться своей дымоходной системой.

Избегайте гниения дымохода, токсичных паров и неравномерного нагрева масляных печей и котлов. Решение проблем, связанных с облицовкой дымохода, буквально поддерживает огонь в доме!

Все, что вам нужно знать (эксперты)

Попытка выяснить, какие трубы вам понадобятся для установки камина, печи или любого другого очага, может оказаться сложной задачей.Чтобы упростить вам жизнь, мы рассмотрим несколько аспектов наиболее распространенных типов дымоходных труб и объясним их использование и применение.

Мы планируем помочь вам, потребителю, лучше познакомиться с дымоходной трубой. Прежде всего, при любой установке вы захотите начать с ознакомления с руководством по эксплуатации вашего камина. У разных каминов и печей разные требования к вентиляции. Эти требования касаются не только нужного вам типа трубы; он также включает конкретную информацию о зазорах и смещениях, которые необходимо соблюдать для безопасной и правильной установки.Если что-либо в вашем руководстве неясно или сбивает с толку, обратитесь за разъяснениями напрямую к производителю вашего устройства.

Но если вам нужна дополнительная помощь или вы просто не можете связаться с вашим производителем, позвоните нам по телефону 800.203.1642 или напишите нам по адресу [email protected] Наши сертифицированные специалисты NFI будут рады помочь вам любым возможным способом.

Что такое дымоходная труба класса А?

Дымоходная труба класса A имеет много названий, часто называемых двустенной дымовой трубой, трехстенной дымовой трубой, полностью топливной трубой или изолированной дымовой трубой.Труба класса A используется для отвода высокотемпературных выхлопных газов, выделяемых древесиной, углем и приборами, работающими на жидком топливе, такими как камины, печи, котлы и печи.

Не для каждой вентиляционной системы требуется труба класса А, но она абсолютно необходима для использования со всеми дровяными каминами и печами.

Дымоходная труба

класса A внесена в список UL, что позволяет использовать ее с рядом различных вентиляционных труб, производимых другими производителями, а также с еще большим разнообразием каминов, печей, топок и топок.Однако важно отметить, что вы никогда не должны смешивать и сочетать дымоходные трубы разных марок класса А в одной дымоходной системе, если это специально не разрешено производителем. Трубы различных марок разработаны и должны использоваться как единая система от начала до конца.

Если вы хотите расширить или модернизировать существующую дымоходную систему, вам необходимо знать марку и модель существующей трубы класса A и по возможности приобрести такой же тип. К сожалению, если ваша существующая марка и модель трубы снята с производства или является устаревшей, вам, вероятно, придется перестраивать дымоходную систему с нуля.Строительные нормы и правила запрещают использование любых адаптеров, не одобренных производителем. Эти адаптеры очень редки и обычно предлагаются производителем только для соединения очень похожей системы трубопроводов, снятой с производства, с системой, предлагаемой в настоящее время.

Существует два типа дымоходных труб класса А:

  • Дымоход с твердой набивкой - Эти трубы имеют меньший внутренний диаметр (обычно от 5 до 8 дюймов), которые имеют некоторую изоляцию, либо двустенную (например, труба Simpson DuraVent DuraTech), либо тройную стенку (например, труба Simpson DuraVent DuraPlus ).Эти трубы содержат стекловолоконную или керамическую изоляцию для охлаждения снаружи и должны сохранять 2-дюймовый зазор до горючих материалов.

  • Дымоход с воздушным охлаждением - Эти трубы имеют больший внутренний диаметр (обычно от 8 до 24 дюймов) без изоляции. Примером такого типа трубы класса A является дымоходная труба IHP, необходимая для использования с Superior и Astria производили камины. Как следует из названия, эти трубы полагаются на воздух, циркулирующий внутри них, чтобы охладить внешнюю стену, а также должны поддерживать зазор в 1-2 дюйма до горючих материалов.

При использовании дымоходной трубы класса A важно грамотно спланировать или прокладывать вентиляционный участок, чтобы минимизировать затраты и максимизировать экономию. Трубы класса А обычно изготавливаются с наружной стенкой из нержавеющей стали или оцинкованной (или оцинкованной) стали. При прокладке трубы класса А внутри каменного дымохода, погона, чердака или любого ограждения внутри дома экономически целесообразно использовать оцинкованные трубы. По возможности настоятельно рекомендуется установить дымоход в интерьере своего дома.Если ваша дымоходная система находится на открытом воздухе, возникает риск «синдрома холодного очага», который может затруднить вытяжку и производить больше креозота.

Потребность в нержавеющей стали возникает только тогда, когда ваша труба будет подвергаться воздействию элементов. Если оцинкованная труба обнажена, она подвержена ржавчине и коррозии. Особенно это актуально в прибрежных районах. Если вам необходимо использовать оцинкованные трубы снаружи, мы настоятельно рекомендуем вам покрасить трубу устойчивой к коррозии высокотемпературной краской.Просто помните, что оцинкованные трубы необходимо очистить и подготовить перед покраской, чтобы удалить остатки машинного масла или пыль в процессе производства.

Что такое труба с прямой вентиляцией?

Трубка прямого отвода воздуха изготовлена ​​специально для устройств с прямым отводом газа. Термин «прямая вентиляция» относится к прибору, в котором для сгорания используется только внешний воздух, а все выхлопные газы удаляются непосредственно наружу. Сам прибор изолирован от комнаты стеклянной дверцей, которую нельзя открывать во время использования прибора.

Установки с прямой вентиляцией являются одними из самых популярных среди потребителей из-за их эффективности и простоты установки по сравнению с традиционными установками для сжигания древесины.

Существует два типа трубопроводов с прямой вентиляцией:

  • Коаксиальная труба - Состоящая из конфигурации труба в трубе, коаксиальная система использует меньшую внутреннюю трубу, которая закреплена внутри большей внешней трубы. Внутренняя труба, отделенная от внешней трубы прокладками, отводит и удаляет все побочные продукты сгорания и выхлопные газы из прибора и из дома.Пространство между двумя трубами обеспечивает поступление свежего воздуха извне в устройство для сжигания. Коаксиальная труба может быть жесткой или гибкой.

  • коаксиальный вентиляционный трубопровод
  • Коллинеарная труба - это система с двумя отдельными трубами, одна для воздуха для горения, а другая для выхлопа. Эти виды труб обычно гибкие и обычно используют существующие каменные конструкции для прокладки трубопровода.
co linear прямая вентиляционная труба

Зазоры для трубы прямого отвода воздуха могут отличаться, и эти зазоры будут указаны производителем вашего устройства с прямым отводом.Однако общее практическое правило - для вертикальных вентиляционных отверстий по всей длине должен быть зазор в 1 дюйм. И если труба прокладывается горизонтально, необходимо обеспечить зазор 3 дюйма для верхней половины трубы и зазор 1 дюйм для нижней половины трубы.

Дымоходы с прямой вентиляцией являются специализированными. Каждый компонент, включая трубы, колена, противопожарные заглушки, опоры крыши, заглушки и т. Д., Специально предназначен для вентиляции устройства с прямым выпуском воздуха. Вы никогда не превратите прямую вентиляционную трубу в вытяжную трубу класса A, и вы никогда не превратите печную трубу в прямую вентиляционную трубу.В некоторых случаях можно использовать специализированные переходники для преобразования дымоходной трубы класса А в систему прямой вентиляции.

В отличие от печной трубы, использование кровельных опор и гильз с прямыми вентиляционными системами не служит точкой переоборудования для присоединения дымоходной трубы класса А. Эти компоненты используются только для безопасного прохождения прямой вентиляционной трубы через потолок или стену. В руководстве по эксплуатации каждого камина, печи или топки с прямым отводом будет указано, какие марки труб с прямым отводом воздуха одобрены для использования с этим агрегатом.

Уникальным и удобным аспектом дымоходных систем с прямой вентиляцией является возможность вентиляции и прекращения подачи воздуха различными способами. Система прямой вентиляции может заканчиваться либо горизонтально, либо вертикально, и в некоторых случаях может потребоваться всего несколько дюймов трубы непосредственно из задней части устройства прямой вентиляции за пределы вашего дома. Обязательно следуйте инструкциям производителя по максимальному горизонтальному проходу, вертикальному подъему и т. Д. При проектировании дымоходной системы с прямой вентиляцией.Технические характеристики вентиляции для каждого устройства будут указаны в руководстве пользователя.

Устройства с прямой вентиляцией могут называться «верхние вентиляционные отверстия», «задние вентиляционные отверстия» или «наклонные назад». Эти названия относятся к положению воротника дымохода на приборе. «Верхнее вентиляционное отверстие» и «заднее вентиляционное отверстие» говорят сами за себя, а «наклонная назад» относится к прибору с воротником дымохода, выходящим из блока под углом 45 градусов, с легкой адаптацией для вертикального или горизонтального сброса с помощью использование локтя под углом 45 градусов.

Многие производители устройств с прямой вентиляцией предлагают специальные комплекты для горизонтальной или вертикальной вентиляции для конкретных устройств. При выборе этих комплектов обязательно выясните, сколько трубы вы получите и будет ли этого достаточно для завершения вашей системы.

Что такое печная труба?

Печная труба, также называемая соединителем дымохода, отличается от дымоходной трубы класса А, хотя эти две трубы часто путают друг с другом. Печная труба используется для вентиляции дровяных печей и предназначена только для использования внутри дома или, точнее, в комнате, где установлена ​​печь.Как только вентиляция достигает стены или потолка, ее необходимо преобразовать в дымоходную трубу класса А. В зависимости от того, какой тип печной трубы вы используете - одностенный или двустенный - вы также должны учитывать надлежащие зазоры от горючих материалов. Например, одностенная печная труба требует зазора 18 дюймов от потолка или стены. С другой стороны, для двустенной печи требуется расстояние всего 8 дюймов от потолка и 6 дюймов от стены. Как только эти зазоры будут соблюдены, вы должны преобразовать вашу печную трубу в дымоходную трубу класса A для надлежащей вентиляции вашей печи.

Многие владельцы печей прошлых лет могут быть удивлены, узнав, что труба печи никогда не должна проходить через потолок или стену, независимо от того, какой зазор вы можете создать. Следовательно, никогда не безопасно использовать только дымовую трубу для вентиляции. Это просто вопрос конструкции этих труб.

При использовании снаружи дымовая труба не сможет поддерживать высокие температуры дымовых газов, что может привести к накоплению креозота и увеличению риска возгорания дымохода.Для дымохода класса А требуется всего два дюйма зазора до горючих материалов, потому что он рассчитан на самые высокие температуры выхлопных газов. Вот почему при вентиляции дровяной печи вы должны перейти с печной трубы на дымовую трубу класса А.

Как установить трубу печи в дымоход

Есть несколько различных способов переоборудовать дровяную печь в дымоход для обеспечения надлежащей вентиляции. К ним относятся методы вентиляции через потолок или через стену.Для каждой установки требуются разные компоненты, в зависимости от точки перехода между дымовой трубой и дымоходом класса А.

Сквозной потолок - Для вентиляционных систем, которые проходят через потолок вертикально, у вас должна быть потолочная опорная коробка или круглый потолочный опорный элемент, которые будут использоваться в качестве точки перехода от трубы печи к трубе дымохода класса А. Печная труба будет подключаться к основанию, а дымоходная труба класса A будет присоединяться к другой стороне, проходя либо через саму потолочную опорную коробку, либо через изоляционный экран чердака (в случае круглой потолочной опоры).Отсюда дымоходная труба будет проходить через скатную крышу с помощью кровельного гидроизоляции, или она может быть встроена в деревянную рамку, которая должна быть завершена изготовленной верхней планкой.

Сквозная стенка - Для систем вентиляции, которые проходят через стену горизонтально, у вас должен быть наперсток. Наперсток предназначен для того, чтобы дымоходная труба класса А могла проходить через стену, заходить в комнату, где установлен ваш прибор, а затем подсоединяться к трубе печи.В зависимости от того, какой тип печной трубы вы используете, труба дымохода класса А должна входить в комнату на шесть дюймов (для подключения к двустенной трубе) или 18 дюймов (для подсоединения к одностенной трубе).

Большинство дровяных печей - это модели с верхним вентиляционным отверстием, то есть воротник дымохода будет располагаться сверху агрегата. Для любой горизонтальной системы вентиляции, проходящей через стену, у вас должно быть не менее 12 дюймов вертикального подъема от верхней части печи (не включая саму муфту дымохода или какие-либо изгибы), прежде чем подсоединять колено 90 градусов, стена.

Некоторые старые дровяные печи имеют заднюю вентиляцию. Эти модели требуют использования тройника для очистки воротника дымохода. Как и модели с верхним вентиляционным отверстием, им требуется минимум 12 дюймов вертикального подъема перед направлением вентиляционной трубы в горизонтальном направлении. Более подробную информацию см. В руководстве пользователя.

Есть одно главное различие между дровяными печами и каменками с прямым вытяжным воздухом. Некоторые печи с прямой вентиляцией являются моделями с задней вентиляцией и могут выходить горизонтально от воротника дымохода к стене.Другие печи с прямым отводом воздуха представляют собой модели «с наклоном назад», что означает, что воротник дымохода расположен на агрегате под углом 45 градусов, что обеспечивает некоторую универсальность для вертикального или горизонтального отвода воздуха без необходимости использования колена на 90 градусов. Для получения дополнительной информации о выпуске воздуха из печей с прямым отводом см. Раздел о трубе с прямым отводом.

Что такое газовая труба типа B?

Газовая труба типа B, также называемая «B-Vent» или «Natural Vent», представляет собой сборную двустенную металлическую трубу, используемую для вентиляции газовых приборов, перечисленных для использования с газоотводным отверстием типа B.Трубы типа B становятся все менее распространенными для вентиляции подовых продуктов, но многие печи и водонагреватели все еще используют их.

Самой большой причиной сокращения использования вентиляционных труб типа B для продуктов с подом является их неэффективность, особенно по сравнению с установками с прямой вентиляцией и без вентиляции. Однако рынок труб B-Vent для каминов все еще существует из-за их экономической целесообразности, что делает их особенно привлекательными для подрядчиков и строителей.Еще одно преимущество типа B заключается в том, что он обычно не подвержен чрезмерным проблемам с тягой, отчасти из-за вытяжного кожуха, который втягивает избыточный воздух до умеренно сильной тяги. Большинство труб B-Vent имеют зазор в один дюйм до горючих материалов.

Труба типа B никогда не подходит для использования с дровяными или угольными приборами. Кроме того, его никогда не следует использовать в качестве отдельно стоящей выхлопной трубы для высокотемпературной вентиляции.

Что такое вентиляционная труба для пеллет?

Вентиляционная труба для пеллет используется для вентиляции пеллетных или кукурузных печей.Эти трубы меньше по диаметру, чем любые другие вентиляционные трубы, обычно диаметром 3 или 4 дюйма. Двустенная гранулированная труба требует зазора 1 дюйм до горючих материалов. В отличие от печной трубы, вентиляционная труба для пеллет не требует для установки дымохода класса А.

Другими словами, вам не нужно преобразовывать вытяжную трубу для гранул в вытяжную трубу класса A при прохождении через стену или потолок. Труба для пеллет используется на всем протяжении от печи для сжигания пеллет или кукурузы до конечной точки.

Подобно системам с прямым отводом, отвод пеллет может заканчиваться либо вертикально, либо горизонтально. Если заканчивается горизонтально, колпачок должен находиться на расстоянии не менее 6 дюймов от внешней стены вашего дома. Если заканчивается вертикально, колпак должен быть на высоте не менее 12 дюймов над крышей.

Однако, если вы вентилируете топку для сжигания гранул, вашему прибору потребуется гибкая труба для обхода дымовой полки. На этом этапе вы сможете перейти на жесткий дымоход или вентиляционную трубу для пеллет с помощью адаптера.

Типы заглушек для дымоходов

Заглушки для дымохода, класс A
Дымоходные трубы

класса A имеют свои собственные специальные заглушки, которые устанавливаются прямо на верхнюю часть трубы в точке окончания над линией крыши, обычно называемые заглушками дымохода. При отключении системы класса A вы должны следовать так называемому правилу «10-3-2» или правилу «10 футов, 2 фута».

Это правило объясняется Ассоциацией защиты от естественных пожаров (NFPA) следующим образом:

"Дымоход для бытовых приборов или оборудования для утилизации низкотемпературного газа должен выходить не менее чем на 3 фута (0.9 м) выше наивысшей точки, где он проходит через крышу здания, и не менее чем на 2 фута (0,6 м) выше любой части здания в пределах горизонтального расстояния 10 футов (3 м) "(NFPA ANSI Z223.1 , Раздел 10.5.2.1).

Обратите внимание, что этот код должен быть соблюден с радиусом 10 футов, без каких-либо препятствий в верхней части трубы, прежде чем крышка будет установлена. Это правило применяется для обеспечения надлежащей тяги для вашего агрегата. Если у вас есть какие-либо вопросы о том, соответствует ли ваша система коду в отношении этого требования, позвоните или напишите нам, и мы будем рады помочь.

Заглушки для прямого сброса и заглушки для сброса пеллет
  • Вертикальные заглушки : Вертикальные заглушки используются, очевидно, при оконцовке вентиляционных труб вертикально через крышу. В зависимости от того, какого производителя трубы вы используете, могут быть некоторые варианты специализации, такие как колпачок для сильного ветра (для защиты от ветра), низкопрофильный колпачок (для защиты от дождя) или удлиненный вертикальный колпачок (для защиты от чрезвычайно сильного ветра). холодный климат).И в зависимости от уклона вашей крыши вам может потребоваться от 1 до 5 футов трубы, выходящей за линию крыши. Как всегда, ознакомьтесь с рекомендациями производителя относительно надлежащей вентиляции и концевой заделки вашего устройства. Некоторые заглушки для прямого сброса воздуха изготовлены из алюминия, а другие - из нержавеющей стали, что предпочтительнее с точки зрения долговечности и надежности.

  • Горизонтальные заглушки для оконечных устройств : Одно существенное отличие от систем с прямым отводом - это возможность горизонтального оконцевания на внешней стене.Как и в случае с вертикальными крышками, может быть несколько специализированных вариантов, включая круглые или квадратные крышки. Обязательно ознакомьтесь с инструкциями вашего производителя относительно наличия надлежащих зазоров для горизонтальной оконечной нагрузки вашего устройства. В этих рекомендациях будет указано необходимое расстояние от стены, окон, дверей и других частей дома. Кроме того, для некоторых устройств может потребоваться минимальный подъем вентиляционного отверстия, прежде чем будет разрешено горизонтальное завершение.

  • Шноркель : запатентованный Simpson DuraVent, этот компонент предназначен для горизонтальных заделок сквозь стену, когда требуется вертикальный подъем для удовлетворения требований к минимальной высоте.Чаще всего этот термин используется при установке в подвалах и в ситуациях, когда ваш прибор установлен ниже уровня земли.

Колпачки типа B
Системы

типа B могут включать в себя множество различных компонентов трубопроводов, и точка подключения ничем не отличается. Системы B-Vent могут быть оконцованы только вертикально, с несколькими различными типами заглушек в зависимости от рекомендаций и требований вашего производителя. См. Таблицу ниже для помощи в измерениях.

Прочие компоненты для установки дымохода

В дополнение к вашей трубе и дымоходу / заглушке, вот несколько компонентов дымохода, которые могут вам понадобиться для вашей установки.

  • Адаптер для дымохода / патента : подавляющему большинству каминов, печей и топок требуется анкерная пластина (обычно для каминов с нулевым зазором и каменных каминов) или переходник для дымохода (обычно для печей и каминов с прямой вентиляцией) для использования определенного вид дымоходной системы.Например, если вы покупаете дровяной камин с нулевым зазором и дымоходом 8 дюймов и хотите использовать дымоход Simpson DuraVent DuraTech, вам потребуется 6-дюймовая двухстенная дымовая труба DuraVent DVL для переходника дымохода.
  • Комплект колен / колен : Колена часто необходимы в дымоходных системах по разным причинам. Если вы не можете вентилировать дымоходную систему по вертикали или горизонтали без каких-либо препятствий, блокирующих ваш путь, вам понадобится колено некоторых своего рода.Все производители указывают параметры смещения для каждого камина в инструкции по эксплуатации. Так что вы захотите проконсультироваться с вашим руководством для получения конкретной информации о вашем устройстве.

В то время как во многих системах дымоходных труб и труб с прямым отводом используются отводы под углом 90 градусов и 45 градусов, системы дымоходов класса A не допускают изгибов более чем на 30 градусов. Фактически, вам понадобятся два колена для смещения дымоходной трубы класса A - колено для начала смещения и еще одно для завершения смещения.По этой причине большинство производителей дымоходов класса А продают отводы только в комплектах, которые имеют два отвода и налокотник для поддержки. Кроме того, допускается только ограниченное смещение (обычно не более 3 футов или меньше) между двумя локтями. Использование двух колен для смещения дымоходных труб класса А оптимизирует работу дымохода и защищает от сквозняков и проблем с потоком.

При работе со смещениями с печной трубой и прямой вентиляционной трубой, вы можете смещаться, чтобы обойти препятствие на расстояние до 60 дюймов для печной трубы и почти 40 дюймов для прямой вентиляционной трубы.Однако вентиляционная труба для пеллет может быть смещена почти на 80 дюймов. Это приближения. Пожалуйста, обратитесь к разделу, касающемуся смещений, в руководстве по эксплуатации вашего прибора и к рекомендациям производителя труб о допуске смещения для каждого типа трубы.

  • Угловой ремень / Настенный ремень : Многие производители поставляют угловые ремни для многих видов труб для поддержки дымоходных систем со смещениями. Вы будете использовать настенные ремни - по одному на каждые 4-5 футов подъема вентиляционных отверстий - при прокладке дымоходов класса A или прямых вентиляционных труб вертикально внутри загона или вдоль стены.

  • Потолочная опора / наперсток : Эти компоненты необходимы для использования, когда труба открыта и выходит из комнаты, где находится прибор. Если вы вентилируете вертикально через потолок / крышу, вам понадобится потолочная опора или круглая потолочная опора. Если вы вентилируете через стену горизонтально, вам понадобится наперсток. В системах печных труб эти компоненты будут служить не только в качестве опорных элементов, но и в качестве переходных точек от печных труб к дымоходам класса А.В системах с прямым отводом они будут использоваться только в качестве опоры, поскольку нет перехода на другой вид трубы.

  • Противопожарный экран / изоляционный экран чердака : При прохождении через потолок, пол или чердак вам понадобится один из этих компонентов. Если потолочная опора не используется, противопожарная защита требуется для прохода через потолки в многоэтажных домах, а изоляционный экран чердака - при проходе через чердак.Обе эти части гарантируют, что ваша труба будет поддерживать надлежащие зазоры при прохождении через горючие потолки и полы.

  • Тройник / опора для дымохода : Когда ваша дымоходная система проходит через стену, вам понадобится тройник и опора для тройника, которые будут изгибом на 90 градусов, чтобы повернуть дымоход к крыше. Тройники чаще всего используются в качестве соединителей между печной трубой и дымоходными системами класса А, так как труба, выходящая из дома, должна быть повернута на 90 градусов, чтобы подняться вертикально до крыши для завершения.Для всех тройников дымохода класса А потребуется тройник в качестве базовой точки опоры для вертикальной трубы.

  • Опора крыши : Размещаемая под окладом на крыше, опора крыши предназначена для поддержки трубы как над, так и под крышей. Он может поддерживать ограниченное количество труб, особенно под крышей, но этот компонент идеален, если у вас нет потолочной опоры как части вашей системы.

  • Мигающий / штормовой воротник : Мигающий воротник и штормовой воротник идут рука об руку; они предназначены для защиты вашей дымоходной системы от погодных повреждений.Гидроизоляция - это кусок, который закрывает отверстие в крыше, куда проникает труба. Штормовой воротник надевается на трубу чуть выше гидроизоляции, чтобы дождь или снег не попали в крохотную щель между гидроизоляцией и трубой. Вам необходимо выбрать оклад, соответствующий уклону вашей крыши. Уклон крыши - это измерение вертикального подъема на расстояние 12 дюймов по горизонтали. Например, если ваша крыша имеет высоту 3 дюйма по вертикали на расстояние 12 дюймов по горизонтали, ваш уклон будет 3/12.

  • Удлиненный кронштейн для крыши : Когда дымоход выходит на высоту более 5 футов над крышей, вам понадобится удлиненный кронштейн для крыши, чтобы обеспечить стабилизацию трубы от ветра.

Сводка

Мы надеемся, что это руководство было полезным и информативным. Помните, что при рассмотрении вопроса о том, как вентилировать камин, нельзя не переусердствовать, прежде всего обращаясь к руководству пользователя. Некоторые местные нормы и правила требуют, чтобы вы использовали только те трубы, которые указаны в руководстве пользователя для вашего устройства.Всегда уточняйте у местных представителей строительных норм при проектировании дымоходной системы, чтобы гарантировать правильную установку. Если вы потеряли руководство пользователя, позвоните нам или напишите нам по электронной почте, и один из наших опытных сотрудников будет рад узнать, сможем ли мы найти его для вашего камина, печи или топки.

Об авторе

Collin Champagne

Приближаясь к своему 10-летнему юбилею работы, Коллин является одним из наших сертифицированных технических специалистов Национального института каминов (NFI) и менеджером по контенту брендов eFireplacestore, eCanopy и EliteDeals.Он имеет звание Master Hearth Professional, что означает, что он сертифицирован по всем трем областям работы с очагами - древесиной, газом и пеллетами.

В свободное от работы время он проводит время со своей женой Линдси и сыновьями Самуэлем и Эли на их ранчо, наслаждаясь многочисленными животными. Выполнение проектов на ранчо и качественное времяпрепровождение с семьей - одна из его самых больших радостей.

Котельная и дымовая труба - Национальные здания

Котельная производит горячую воду или, реже, пар, для обогрева здания и для нагрева воды для бытовых нужд.Иногда пар также используется для питания абсорбционного холодильного оборудования. Котельная для большого здания обычно содержит по крайней мере два котла, так что один может работать, даже если другой будет очищаться или ремонтироваться. Все котлы подключены к единому дымоходу. Котельную можно разместить в любом месте здания; общие места - подвал, механическое помещение на уровне, механический пол или крыша. Он должен быть на внешней стене, потому что ему нужна решетка для забора воздуха для горения и дверь или

съемная панель для снятия и замены котлов.Из-за шума и тепла, которые она выделяет, котельную следует размещать ниже или рядом с такими зонами, как погрузочные платформы и вестибюли, которые не будут подвергаться неблагоприятному воздействию. Целесообразно разместить котельную рядом с установкой охлажденной воды; два помещения часто объединены в одном номере. Трубы горячего водоснабжения и обратки проходят от котлов через вертикальные шахты на другие этажи здания.

Котлы и связанное с ними оборудование создают очень большие нагрузки на пол, которые необходимо учитывать при проектировании несущей конструкции.

Котлы могут работать на газе, электричестве или масле. Электрические котлы, которые, как правило, экономичны только в тех областях, где затраты на электроэнергию очень низкие, устраняют необходимость во впускных отверстиях для воздуха для горения и дымоходе. Обычно двухнедельный запас топлива для мазутного котла хранится в баках в здании или рядом с ним. Наливные патрубки должны быть доступны для маслозаправщиков. Эти резервуары обычно закапывают рядом со зданием, если позволяет место. Если резервуары находятся внутри здания, они должны быть установлены в помещении с естественной вентиляцией, которое спроектировано таким образом, чтобы оно могло вместить все содержимое резервуара и не позволяло содержимому попасть в здание, если резервуар должен протекать.Предпочтительно подвал на внешней стене. Масло для котла на верхнем этаже здания закачивается шахтой по трубе из нижних резервуаров.

Примерную площадь котельной можно определить по таблице на страницах 190-191. В больших зданиях длинная узкая комната обычно предпочтительнее квадратной. Высота потолка котельной варьируется от минимум 12 футов (3,66 м) для здания среднего размера до максимум 16 футов (4,88 м) для большого здания.

Размер дымовой трубы котлов, работающих на топливе, зависит от типа топлива, высоты дымохода, типа используемой тяги (естественная, принудительная или индуцированная) и других факторов. В целях предварительного проектирования предусмотрите площадь пола 2 фута на 2 фута (610 мм в квадрате) для дымохода в очень маленьком здании и 6 футов на 6 футов (1,83 м в квадрате) в очень большом здании, с интерполяцией между этими крайними значениями. для зданий других размеров. Учтите, что дымоход проходит через каждый этаж здания над котельной.

ТИПОВАЯ ПЛАНИРОВКА КОТЕЛЬНОЙ

Продолжить чтение здесь: Установка охлажденной воды

Была ли эта статья полезной?

Нужно ли мне интубировать дымоход, если у меня конденсационный котел? - Энергид

Конденсационные котлы - единственные котлы, соответствующие новым европейским нормам эффективности. Вот почему они становятся новым стандартом на рынке .

Однако вы не можете просто переключиться на конденсационный котел без предварительной модификации дымохода для конкретной работы нового прибора.Дымоход, например, должен выдерживать водяной пар, выделяемый котлом. В противном случае влага может нанести ущерб зданию.

Решение 1: установить влагостойкий дымоход

Влагостойкие дымоходы представляют собой концентрические трубы из жесткой или нержавеющей стали, которые устанавливаются внутри или снаружи здания. Это более широко известные как трубы с двойными стенками.

  • Наружная труба обеспечивает циркуляцию воздуха.Это обеспечивает поддержание низкой температуры дымовых газов, необходимой для поддержания процесса конденсации.
  • Внутренняя труба представляет собой дымоход, по которому отводятся дымовые газы.

Обе трубки снабжены герметичными уплотнениями.

Решение 2: интубировать существующий дымоход

В случае ремонта в старый дымоход обычно можно вставить гибкую одностенную трубу из нержавеющей стали или синтетического материала.

Концентрический или одностенный дымоход?

Выбор полностью определяется конфигурацией здания. Если каменный дымоход меняет направление, установка одностенной трубы часто оказывается единственным практическим решением. Если дымохода нет или дымоход прямой и достаточно широкий, конечно, можно установить концентрическую трубу.

А в многоквартирном доме?

Если в каждой квартире свой дымоход, то решение простое.В этом случае достаточно доработать рассматриваемый дымоход .

Однако если в многоквартирном доме установлен дымоход , то можно установить только атмосферный котел (тип В1). Поэтому этот дымоход необходимо полностью заменить при переходе на более эффективный конденсационный котел. Очевидно, что такие решения принимаются в тесном сотрудничестве с другими владельцами здания.

Соответствие нормам

NYC и конструкция дымохода

Combustion может использоваться для питания широкого спектра систем отопления и даже абсорбционного охлаждающего оборудования.Резервные и резервные электрические генераторы обычно также зависят от внутреннего сгорания, поскольку большинство моделей приводится в действие дизельным двигателем.

Однако при сгорании выделяются дымовые газы, которым нельзя позволять накапливаться в помещениях, а некоторые из них очень опасны для человека. Окись углерода требует особого внимания, потому что она не имеет запаха и цвета, но при достаточно высокой концентрации может вызвать потерю сознания, кому или даже смерть. Учитывая потенциальные последствия утечек дымовых газов внутри помещений, Департамент строительства Нью-Йорка подробно рассматривает эту тему в нескольких своих строительных нормах:

  • Кодекс по топливному газу, глава 5 - Регулирует использование дымоходов и других выхлопных систем, которые обслуживают газовые приборы.
  • Механический кодекс, глава 8 - Регулирует использование дымоходов и других выхлопных систем, которые обслуживают приборы, работающие на других видах топлива, кроме газа.
  • Строительный кодекс, глава 21 - Включает специальные разделы для каменных каминов (BC 2111), нагревателей (BC 2112) и дымоходов (BC 2113). Конечно, к этим строительным элементам также распространяются общие требования, применимые ко всей кладке.
  • Кроме того, во всех случаях требуется соблюдение Кодекса контроля загрязнения воздуха Нью-Йорка.
  • Для некоторых приложений также требуется соответствие NFPA 211 (Стандарт для дымоходов, каминов, вентиляционных отверстий и устройств для сжигания твердого топлива) и NFPA 37 (Стандарт для установки и использования стационарных двигателей внутреннего сгорания и газовых турбин).

Соответствие нормам Нью-Йорка по топливному газу: газовые приборы

Глава 5 Кодекса топливного газа применяется к дымоходам заводского изготовления, дымоходам на месте, облицовкам, вентиляционным отверстиям и соединителям, а также к каменным дымоходам, используемым для газовых приборов.В этом разделе представлен обзор общих требований. Соответствие нормам начинается с выбора правильной системы вентиляции для конкретного применения, и таблица 503.4 предоставляет полезное руководство по выбору.

Дымоходы

Они подразделяются на заводские, металлические и каменные дымоходы, и их требования изложены в статье 503.5. Металлические и каменные дымоходы также должны соответствовать требованиям NFPA 211, а каменные дымоходы также должны соответствовать главе 21 Строительного кодекса Нью-Йорка.

Высота дымоходов для газовых приборов определяется рабочей температурой и высотой здания:

  • Если прибор работает при температуре ниже 600 ° F, дымоход должен быть как минимум на 3 фута выше всех конструктивных элементов в пределах 10 футов от выпускного отверстия.
  • Для приборов с рабочей температурой от 600 ° F до 1000 ° F дымоход должен быть как минимум на 10 футов выше всех конструктивных элементов в пределах 20 футов.
  • • Наконец, для приборов с температурой выше 1000 ° F дымоход должен быть как минимум на 20 футов выше, чем все элементы здания в пределах 50 ° F

Имейте в виду, что эти требования не применяются к другим дымоходам поблизости, но они применяются к конструктивным элементам в соседних зданиях, даже если их владелец другой.Если дымоход больше не соответствует требованиям по высоте из-за нового строительства или капитального ремонта в соседнем здании, ответственность ложится на того, кто выполнил проект, а не на владельца пострадавшего здания.

Газоотводные трубы

Статья 503.6 посвящена вентиляционным отверстиям, и они подразделяются на типы B, B-W и L. Все вентиляционные отверстия должны быть внесены в список UL и иметь маркировку, независимо от типа, если только код не делает явное исключение. Отверстия для газа должны соответствовать ряду требований к расстоянию относительно крыши и отопительного оборудования, а также минимальному зазору относительно принудительных воздухозаборников.Имейте в виду, что к вентиляционным отверстиям B, B-W и L. могут применяться разные требования.

Вентиляционные отверстия для газа могут использоваться несколькими единицами оборудования, если они находятся на одном уровне здания; совместное использование форточки на разных этажах не допускается.

Трубы одностенные металлические

Их требования изложены в статье 503.7, и основными факторами, которые следует учитывать, являются следующие:

  • Они должны быть изготовлены из оцинкованной листовой стали толщиной не менее 0 мм.7 мм или любой одобренный негорючий и устойчивый к коррозии материал.
  • Они разрешены только в том случае, если они проходят напрямую от прибора к внешней среде, через крышу или через отдельную стену, отсюда и их название.

Общие условия

Следует использовать подходящие соединители между приборами и их соответствующими вентиляционными отверстиями или дымоходами, если оба компонента не прикреплены непосредственно друг к другу. Соединители также должны иметь минимальные зазоры для горючих материалов, которые указаны в Таблице 503.10.5.

Когда несколько приборов подключаются к одному дымоходу или вентиляционному отверстию, отверстия никогда не должны располагаться на одинаковой высоте и напротив друг друга, если только приборы не подключены к дымоходу под углом 45 °. Если отверстие в дымоходе или вентиляционном отверстии больше не используется, его необходимо закрыть утвержденным способом.

Необходимо избегать засорения вентиляционных систем любой ценой, использование ручных заслонок запрещено. Разрешены только автоматические заслонки, и они должны иметь функции управления, чтобы гарантировать, что они всегда открыты, когда соответствующий прибор работает.

Соответствие нормам механики

Нью-Йорка: приборы, не работающие на газе

Глава 8 Механического кодекса Нью-Йорка применяется к дымоходам, вентиляционным отверстиям и связанным с ними компонентам, которые обслуживают приборы, не работающие на газе. В этой главе также есть отдельный раздел для каждого типа вентиляционной системы.

  • Вентиляционные отверстия рассматриваются в разделе MC 802. Все вентиляционные отверстия должны соответствовать NFPA 211, а вентиляционные отверстия типа L должны быть протестированы в соответствии с UL 641.
  • Системы прямой вентиляции, встроенной вентиляции и механической тяги описаны в разделе MC 804.Для этих систем в кодексе указаны зазоры, которые должны быть соблюдены по отношению к проходам, окнам, воздухозаборникам, измерительному оборудованию и смежным объектам.
  • Дымоходы заводского изготовления рассматриваются в разделе MC 805. Их можно использовать только в том случае, если они указаны и помечены в соответствии со стандартами UL.
  • Металлические дымоходы рассматриваются в разделе MC 806. Дымоходы должны соответствовать стандарту NFPA 211, а дымоходы для наружного применения должны быть из оцинкованной или нержавеющей стали, а внешняя поверхность должна быть окрашена термостойкой краской.

Переход с газа на мазут

Когда система отопления переключается с газа на жидкое топливо, необходимо учитывать особые соображения, потому что теперь применяется Механический кодекс вместо Кодекса топливного газа. Изменение разрешено только при соблюдении следующих условий:

  • Дымоход должен иметь подходящие характеристики для выхлопных газов мазута и требует пробного пуска и дымового испытания.
  • Размер дымохода должен быть таким, чтобы была обеспечена достаточная тяга.
  • Дымоход необходимо тщательно прочистить, чтобы исключить скопления дымовых газов.

Такая ситуация типична для Нью-Йорка - во многих случаях мазут более доступен по цене, чем газ.

Двигатели внутреннего сгорания и турбины

Эти устройства должны соответствовать стандартам NFPA 211 и 37 и должны использовать выхлопную трубу для удаления дымовых газов. В случае резервного и аварийного генераторов выхлопная труба может быть подключена к дымовой трубе, используемой другим оборудованием, но только в том случае, если это не повлияет на другие выхлопные системы.

Заключительные замечания

Горючие газы могут быть смертельными для человека, а это означает, что надлежащая конструкция дымохода не только обеспечивает высокую производительность, но и защищает жизнь и здоровье человека. Имейте в виду, что применимые нормы и правила меняются в зависимости от типа топлива: Кодекс Нью-Йорка по топливному газу предназначен для газовых приборов, Механический кодекс применяется для других видов топлива, а Строительный кодекс применяется всякий раз, когда используются каменные дымоходы, независимо от топлива.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
