Что измеряют нивелиром: схема основных составных частей цифрового и других нивелиров, принцип работы

Содержание

схема основных составных частей цифрового и других нивелиров, принцип работы

Нивелир – это прибор, предназначенный для определения перепада (разницы) высот двух точек, удалённых друг от друга на некоторое расстояние. Существует множество типов устройств нивелиров, но все они сводятся к решению задачи либо визуального определения этой разницы, либо её отсчёта с помощью различных устройств (например, цифровых).

Чтобы понимать, как именно выполняется нивелирование и какие разновидности этого прибора лучше подходят для тех или иных задач, необходимо ясно представлять общую конструкцию нивелира.

Устройство

Нивелиры, используемые при геодезической съёмке местности и в строительстве, делятся на несколько больших категорий. Это традиционные оптические, а также более современные устройства, использующие электронные технологии и лазерное излучение.

Все они имеют разное устройство. Рассмотрим по порядку основные принципы и особенности каждой из названных категорий.

Оптические нивелиры: конструкция и принцип работы

Раньше других появилось устройство нивелира оптического типа. Строение всех подобных приборов включает зрительную трубу с окуляром и линзами, обеспечивающими приближение на необходимое число крат. Раньше все оптические нивелиры требовали ручного наведения на интересующую вас точку и фокусировки на ней с помощью различных винтов – подъёмных, наводящего и элевационного. Для точного выведения зрительной трубы в горизонт к ней прикреплялся цилиндрический уровень.

Для выполнения измерений важной комплектующей нивелира является измерительная рейка.

Также все модели оптических нивелиров оснащаются нитяным дальномером для измерения расстояний, а некоторые – горизонтальным лимбом, который позволяет измерять углы в горизонтальной плоскости.

Принцип работы такого прибора достаточно прост. Нивелир устанавливают на ровной площадке, с помощью винтов приводят зрительную трубу в горизонтальное положение. Две точки на местности – начальная и измеряемая – должны быть ясно видны в окуляр. Измерительная рейка сначала устанавливается в начальную точку, и показания снимаются по сетке нитей нивелира (точнее, по средней нити этой сетки). Затем рейка переносится в измеряемую точку, и показания снимаются снова. Разница между ними составляет искомое значение.

Большая часть нивелиров, применяемых в современной геодезии и строительстве, несколько отличается от описанных выше.

Например, большинство моделей оснащаются компенсатором. Компенсатор – это устройство, предназначенного для автоматического выравнивания прибора по линии горизонта. Использование компенсатора делает измерения точнее и проще.

У нивелиров, оснащённых компенсатором, есть специальная маркировка в виде буквы «К» и обычно отсутствует цилиндрический уровень (так как он становится не нужен).

Особенности цифровых нивелиров

Кроме того, есть категория цифровых нивелиров, которые не требуют визуального определения высоты по измерительной рейке (эту функцию выполняет цифровое отсчётное устройство). Они имеют значительные преимущества и широко применяются в качестве профессиональных измерительных инструментов.

К несомненным плюсам электронных нивелиров относится автоматизация и стабильность измерений. Цифровое отсчётное устройство в любом случае более надёжно и точно, так как его работа не зависит от человеческого фактора и намного меньше зависит от условий видимости.

Схема основных составных частей цифрового нивелира отличается от оптического наличием отсчётного устройства и экрана, на который выводятся показания, а также специальной измерительной рейки. На эту рейку нанесены уникальные штрих-коды. Отсчётное устройство может точно определять высоту по тому из этих кодов, на который наведена труба нивелира. Значения высоты будут выведены на дисплей.

Снятие показаний запускается одним нажатием на кнопку, а также различные модели цифровых нивелиров имеют функцию сохранения и экспорта значений.

Поскольку прибор применяется в полевых условиях, в его конструкцию всегда входит корпус с повышенной защитой от пыли и влаги. Устройство зрительной трубы мало отличается от конструкции оптического прибора, она также имеет линзы с кратностью увеличения от 20 до 50 крат. Чем выше кратность, тем более точен прибор.

Электронные приборы тоже могут иметь функцию измерения горизонтальных углов.

Те модели, которые имеют горизонтальный лимб для этих целей, маркируются специальным обозначением в виде буквы «Л».

Лазерные нивелиры

В отдельную категорию выделяются приборы с лазерными излучателями.

Такой нивелир устроен оригинальным образом и не имеет зрительной трубы. Визуальное фокусирование на измеряемой точке осуществляется уже за счёт лазера, который проецируется в хорошо видимую световую линию (в некоторых случаях – в точку).

Лазер ограничен по дальности действия, что является основным недостатком этого типа приборов. Зато их удобно использовать в бытовых и строительных целях. Лазерные модели с небольшим радиусом действия стоят недорого, их применяют внутри помещений при проведении строительных работ, разметки, при установке различных конструкций и мебели.

Для проведения работ на открытой местности также производятся лазерные нивелиры особого класса, которые могут проецировать свет на более удалённые точки. Их часто используют вместе со специальным детектором лазерного излучения и успешно применяют на дистанциях до 500 м.

В состав прибора такого типа входит светодиод (один или несколько) и оптическая система, которая проецирует излучение светодиода в плоскость.

Светодиод может быть устроен как неподвижный излучатель или вращающийся (у ротационных моделей).

Фокусировка

Снятию показаний прибора предшествует процедура фокусировки. Для фокусирования используется специальный элемент – кремальера, которая вращается с целью наведения фокусирующей линзы. Когда получено достаточно чёткое изображение измерительной рейки, нужно также добиться чёткости изображения сетки нитей.

По средней нити этой сетки будет определяться высота. Чтобы сделать её чёткой, нужно вращать окулярное колено до нужного положения.

В оптических нивелирах классической конструкции вы можете видеть в зрительную трубу пузырьковую ампулу цилиндрического уровня. Ориентируясь на пузырёк, трубу приводят в горизонтальное положение путём вращения наводящих винтов.

Если проблема выравнивания по горизонту решена с помощью компенсатора, в наличии цилиндрического уровня на зрительной трубе нет нужды, но присутствует установочный уровень на корпусе прибора. С его помощью вы должны ровно установить прибор на подставке, регулируя его положение винтами, и только после этого выполнить фокусировку.

Дополнительные принадлежности нивелира

К элементам дополнительной комплектации прибора относятся штативные подставки и измерительные рейки.

Штатив состоит из лёгких сплавов или алюминия, служит для установки прибора в нужном положении и на нужной высоте. При выборе штатива следует обратить внимание на его максимальную высоту, крепление (оно должно быть эргономичным и жёстко фиксировать прибор в необходимом положении), а также прочность и вес.

Пристального внимания заслуживает рейка. Она должна быть достаточной длины (производятся рейки разных размеров) и иметь шкалу значений, хорошо различимую в окуляр нивелира с дальнего расстояния.

Все модели измерительных реек маркируются буквами РН и следующими за буквенным обозначением цифрами. Например, РН 3-2500 означает следующее: нивелирная рейка с точностью до 3 мм, длиной 2500 мм.

Некоторые рейки имеют складную конструкцию телескопического типа и маркируются буквой «С».

При выборе нивелирной рейки исходите из того, что их длина колеблется в диапазоне от 1 до 5 м, а точность измерений зависит от материала, из которого изготовлена рейка. Инвар – специальный сплав, который мало подвержен расширению при воздействии температуры.

Из него делают нивелирные рейки повышенной точности.

Выводы

Устройство и принцип действия нивелира бывают разными в зависимости от его типа.

Оптические и цифровые приборы имеют ось визирования, расположенную вдоль зрительной трубы, которую нужно установить в нужном направлении и по горизонту. Для этого используется как оптическая система, так и отсчётные цифровые устройства и элементы автоматизации типа компенсатора.

Пользоваться цифровыми нивелирами и моделями с компенсатором проще, чем приборами классического типа. При этом цифровые устройства требуют источник питания, защиту от пыли и влаги, а также могут стоить дороже. Отдельной разновидностью являются лазерные нивелиры.

О том, как пользоваться нивелиром, вы можете узнать из видео ниже.

Чем отличается теодолит от нивелира? В чем разница устройств? Что лучше измеряет?

Любое строительство, независимо от своих масштабов, не может быть успешно выполнено без определённых измерений на застраиваемой территории. Чтобы облегчить эту задачу, с течением времени человек создал специальные приборы, называемые геодезическими.

Эта группа устройств включает в себя различные приспособления, которые не только походят друг на друга по конструкции и функционалу, но и различаются, зачастую кардинально. Яркими примерами таких приборов являются теодолит и нивелир.

Оба приспособления можно назвать необходимыми для проведения строительных работ. Ими пользуются и любители, и профессионалы. Но нередко у неопытных возникает вопрос, чем же отличаются эти устройства, и могут ли они взаимозаменяемыми? В этой статье мы постараемся на него ответить. А заодно расскажем о главных особенностях обоих приборов.

Характеристика устройств

Итак, давайте по очереди рассмотрим оба аппарата и начнём с теодолита.

Теодолит – оптическое устройство из геодезической группы, предназначенное для измерения углов, вертикальных и горизонтальных. Основными составляющими теодолита являются:

  • лимб – стеклянный диск с изображением шкалы, на котором указаны градусы от 0 до 360;
  • алидада – во многом схожий с лимбом диск, расположенный на той же оси, вокруг которой свободно вращается, имеет свою шкалу;
  • оптика – объектив, линза и сетка нитей, необходимые для наведения на измеряемый объект;
  • подъёмные винты – применяются для регулировки прибора в процессе наведения;
  • система уровней – позволяет установить теодолит в вертикальном положении.

Также можно выделить корпус, в котором располагаются вышеназванные детали, подставку и штатив на трёх ногах.

Теодолит размещается в вершине измеряемого угла таким образом, чтобы центр лимба оказался именно в данной точке. Затем оператор вращает алидаду, чтобы совместить её с одной стороной угла и зафиксировать показания по кругу. После этого алидаду нужно переместить к другой стороне и отметить второе значение. В завершение остаётся лишь вычислить разницу между полученными показаниями. Измерение всегда происходит по одному принципу как для вертикальных, так и для горизонтальных углов.

Существует несколько разновидностей теодолита. В зависимости от класса различают:

  • технические;
  • точные;
  • высокоточные.

В зависимости от конструкции:

  • простые – алидада закреплена на вертикальной оси;
  • повторительные – лимб и алидада могут вращаться не только отдельно, но и совместно.

В зависимости от оптики:

  • фототеодолит – с установленной фотокамерой;
  • кинотеодолит – с установленной видеокамерой.

Отдельно стоит упомянуть более современную и совершенную разновидность – электронные теодолиты. Они отличаются высокой точностью измерений, наличием цифрового дисплея, а также встроенной памятью, которая позволяет хранить полученные данные.

Теперь давайте поговорим о нивелирах.

Нивелир – оптический прибор из геодезической группы, предназначенный для измерений точек высоты на местности или внутри возведённых построек.

Конструкция нивелира во многом схожа с теодолитом, но имеет свои особенности и элементы:

  • оптика, включающая зрительную трубу и окуляр;
  • зеркальце, закреплённое внутри трубы;
  • система уровней для установки;
  • подъёмные винты для установки рабочего положения;
  • компенсатор для удержания горизонтальной оси.

Нивелир измеряет высоту следующим образом. Сам аппарат устанавливается в точке, называемой обзорной. Из неё должно быть хорошо видно все остальные измеряемые точки. После чего в каждой из них поочерёдно размещают инварную рейку со шкалой. И если все точки имеют разные показания, значит, местность неровная. Высота точки определяется путём вычисления разницы между её положением и положением обзорной точки.

Нивелир тоже имеет несколько разновидностей, но не так много, как теодолит. К ним можно отнести:

  • оптические приборы;
  • цифровые приборы;
  • лазерные приборы.

Цифровые нивелиры обеспечивают наиболее точные результаты, а также простоту применения. Такие приборы оснащаются специальным программным обеспечением, которое позволяет быстро обработать зафиксированные показания. Затем они сохраняются на самом устройстве, благодаря наличию встроенной памяти.

Сегодня в строительстве широко применяется разновидность лазерных нивелиров. Их отличительной чертой является наличие лазерного указателя. Его луч пропускается через специальную призму, которая применяется вместо линзы. В итоге два таких луча образовывают в пространстве перпендикулярные плоскости, пересекающиеся друг с другом. Именно они помогают выровнять поверхность. Поэтому лазерные нивелиры часто применяются для ремонта.

Профессиональные строители, часто имеющие дело с неровными поверхностями, используют подвид ротационных лазерных нивелиров. Он дополнительно оснащён электрическим двигателем, который позволяет быстрее перемещать и разворачивать сам прибор.

Схожие параметры

Человек, не разбирающийся в измерительной технике, может с лёгкостью перепутать теодолит с нивелиром. И это неудивительно, ведь как мы уже сказали, оба прибора относятся к одной геодезической группе устройств, применяемых для измерений на местности.

Также путаница может быть вызвана внешним сходством и одинаковыми элементами, входящими в состав приборов. К ним можно отнести зрительную систему, в составе которой имеется сетка нитей для наведения.

Пожалуй, на этом какие-либо значимые похожести заканчиваются. Теодолит и нивелир имеют гораздо больше различий, чем может показаться изначально. Тем не менее в некоторых ситуациях и при определённых условиях эти приспособления могут заменять друг друга. Но об этом мы поговорим чуть позже. А сейчас давайте рассмотрим наиболее важный вопрос, а именно отличительные черты теодолита и нивелира.

Принципиальные отличия

Итак, как вы уже поняли, два рассматриваемых прибора имеют различные предназначения, хоть и близкие по духу. Говоря об отличиях в первую очередь нужно рассказать о функционале устройств.

Теодолит универсален и позволяет производить разнообразные измерения, включая не только угловые, но и линейные, в горизонтальной и в вертикальной плоскости. Поэтому теодолит более востребован при разноплановом строительстве.

Нивелир очень часто называют узкоспециализированным прибором. С его помощью можно обустроить идеально ровную поверхность. Он пригодится, например, для заливки фундамента.

Соответственно, и конструкции данных аппаратов также различаются. Нивелир имеет зрительную трубу и цилиндрический уровень, которые отсутствуют в теодолите.

В целом же теодолит имеет более сложное строение. С его основными деталями вы могли познакомиться в начале этой статьи. Также он оснащается дополнительной осью измерений, отсутствующей в нивелире.

Аппараты отличаются друг от друга отсчётной системой. Нивелиру для проведения измерений требуется инварная рейка, в то время как теодолит имеет двухканальную систему, которая считается более совершенной.

Конечно, на этом отличия не заканчиваются. Они также зависят от моделей и разновидностей приборов. Так, многие современные теодолиты располагают компенсатором, позволяющим увеличить потенциал визирования.

Оба приспособления имеют схожие разновидности, к которым относятся электронные теодолиты и нивелиры. Но похожи они друг на друга лишь тем, что обеспечивают обратное изображение. Внутри же каждый из них имеет свои особенности.

Что лучше выбрать?

Ответ на этот вопрос довольно прост: лучше выбрать и то и другое. У профессиональных строителей на вооружении всегда имеются оба приспособления. Ведь теодолит и нивелир выполняют разные функции.

И всё же, давайте разберёмся, какой из аппаратов лучше и в чём заключается его превосходство.

Мы уже сказали, что теодолит более универсален благодаря своей многофункциональности. По количеству областей, где он применяется, теодолит заметно превосходит нивелир. К ним можно отнести астрономию, мелиорацию и т. д. К тому же нивелир можно использовать лишь на горизонтальной плоскости, в то время как теодолит одинаково работает с обеими из них.

Дополнительными преимуществами теодолита считаются надёжность и высокая практичность. К огромным же его плюсам можно отнести тот факт, что для проведения замеров достаточно одного человека. Нивелир же требует участия двух людей, один из которых займётся установкой инварной рейки.

Поэтому если у вас нет помощника, то измерить высоты нивелиром вы не сможете.

В некоторых случаях теодолит может даже заменить собой нивелир. Для этого нужно установить его, закрепив зрительную трубу в горизонтальном положении. Далее, также понадобится рейка. Однако теодолит не способен обеспечить высокую точность. Поэтому его применяют лишь в тех случаях, когда нужны только приблизительные данные.

Но и нивелир может послужить заменой теодолиту. Для этого придётся дополнить прибор горизонтальным кругом с градусами. Таким способом удастся измерить горизонтальные углы на местности. Стоит помнить, что точность таких замеров, как и в предыдущем случае, тоже страдает.

Можно сделать вывод, что объективно теодолит превосходит своего собрата по многим параметрам. Вот только они не являются взаимоисключающими. Теодолит не может полностью заменить собой нивелир. А значит, для выполнения серьёзных строительных или ремонтных работ вам понадобятся оба этих приспособления, которые в определённых ситуациях будут друг друга дополнять.

О том, что предпочтительнее: теодолит, нивелир или рулетка, смотрите далее.

Как выбрать лазерный нивелир (2019) | Лазерные дальномеры, нивелиры | Блог

При любом виде строительных и отделочных работ часто возникает необходимость точно определить вертикаль и горизонталь, построить прямой угол или разметить ровную линию, привязав её к каким-то точкам.

Раньше мастера использовали для этих целей целый арсенал инструментов – уровни, отвесы, правила, красящие нити, и т.д. А сегодня для всего этого можно использовать один универсальный инструмент – лазерный нивелир. С его помощью можно легко «нарисовать» на стене строго вертикальную или горизонтальную опорную линию, спроецировать линию пересечения с любой произвольной плоскостью, определить гладкость пола и потолка, проверить вертикальность стен и дверных проемов.

Соответственно, лазерный нивелир используется:

  • строителями для соблюдения правильной геометрии стен, потолков, откосов и пр.
  • отделочниками для ровной укладки стеновых покрытий, выравнивания пола и стен, переноса на стены и потолки элементов дизайна с дизайн-проекта и т.д;
  • монтажниками инженерных систем для разметки коммуникаций;
  • монтажниками натяжных, подвесных и гипсокартонных потолков;
  • приемщиками свежепостроенных и отремонтированных квартир, офисных и прочих помещений.

Такое разнообразие областей применений этого инструмента привело к появлению множества его разновидностей. Для каждой перечисленных областей потребуются приборы с различными наборами характеристик.

Характеристики лазерных нивелиров

По виду лазерные нивелиры подразделяются на точечные, линейные, ротационные и комбинированные – комбинирующие несколько видов в одном корпусе.

Точечный нивелир, как следует из названия, проецирует точку (или несколько точек). Эта точка может отмечать вертикаль или горизонталь относительно места установки нивелира; несколько точек могут отмечать прямой угол с нивелиром на его вершине.

Точечный нивелир можно сравнить с отвесом, который может «висеть» не только по вертикали, но и по горизонтали, и под заданным углом.

Ротационный нивелир «рисует» линию при помощи движущегося луча. Вращающееся зеркало с большой скоростью перемещает луч лазера по окружности, а остающийся от него след сливается для человеческого глаза в сплошную линию. Это позволяет сохранить яркость отметки при увеличении расстояния до нивелира. Такие модели можно применять на открытом воздухе на расстояниях в десятки и даже сотни метров при использовании приемников лазерного сигнала.

Ротационные нивелиры могут использоваться при строительстве и ландшафтных работах.

В линейном нивелире луч лазера проходит через призму, увеличивающую его ширину. В результате на поверхность проецируется не точка, а линия.

В разных моделях угол расхождения луча разный: от 30° у простых лазерных уровней, до 360° у моделей с несколькими лучами или у которых луч проходит сквозь конусную призму.

Линейный нивелир удобно применять для разметки несущих конструкций навесных потолков и стеновых покрытий, для укладки плитки, установки мебели, развешивания картин и пр.

Недостаток линейных нивелиров состоит в том, что из-за прохождения через призму яркость луча снижается. Поскольку мощность лазеров ограничена в целях безопасности, при ярком свете и на большом расстоянии отметка линейного нивелира становится слабо различимой. Особенно это относится к моделям с конусной призмой – в них луч одного лазера распространяется на все 360° и с увеличением расстояния ослабевает очень быстро.

Еще один недостаток моделей с конусной призмой – довольно часто режим автоматического выравнивания в них корректирует только горизонтальный луч, вертикальные (если они есть) остаются невыравненными (т. е. не строго вертикальными).

Зато такие модели с диапазоном нивелирования 360° дешевле ротационных нивелиров и линейных нивелиров с цилиндрическими призмами. Еще один плюс моделей с конусной призмой – горизонтальный луч в них выходит близко к вершине прибора, им можно разметить плоскость очень близко к потолку, что делает их весьма удобными при монтаже подвесных, натяжных и гипсокартонных потолков.

Максимальное расстояние определяет, на каком удалении от прибора отметка лазерного луча еще будет заметна.

Модели с максимальным расстоянием до 10 м пригодны для использования только в небольших помещениях в условиях среднего и слабого освещения. При ярком свете отметка будет различима только, если поднести прибор вплотную к стене.

Значение этого параметра в 10-50 метров позволит использовать нивелир в любых помещениях и на улице в пасмурную погоду и в сумерках.

Для увеличения максимального расстояния используются приемники лучей нивелиров – они позволяют «поймать» лазерный луч на значительном удалении от прибора, даже когда невооруженным взглядом он совершенно неразличим. У некоторых моделей принимающее устройство входит в комплект, для моделей с комплектацией победнее, его придется докупать отдельно при необходимости.

Имейте в виду, что для многих, укомплектованных приемником сигнала, моделей, в руководстве приводится максимальное расстояние именно с использованием принимающего устройства. Без него максимальное расстояние меньше в 3-10 раз.

Для использования на улице в солнечную погоду подходят только ротационные и точечные нивелиры с классом лазера 2 (максимальная мощность лазера, допущенная для использования в бытовой технике) и максимальным расстоянием (без использования приемника) 100 м и более. Но даже у таких моделей на ярком солнечном свету отметка «потеряется» уже на 10-15 метрах.

Немного улучшить ситуацию на открытом воздухе может использование лазера зеленого цвета – с длиной волны 535-550 нм. Человеческий глаз лучше видит зеленый цвет. Однако нивелиры с лазером красного цвета (635-650 нм) более распространены, так как зеленый цвет чаще встречается в окружающем пространстве, а на зеленом фоне зеленая точка различима хуже, чем красная.

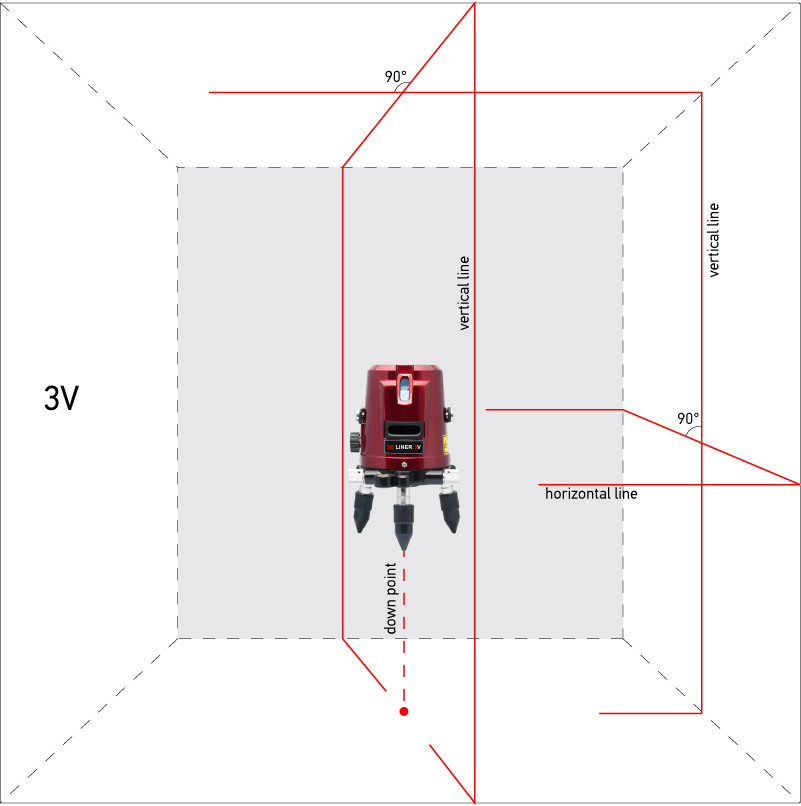

Количество лучей (отдельных лазерных светодиодов) определяет функционал нивелира и влияет на яркость линий и отметок. Каждый отдельный луч может быть использован для построения одной линии или одной точки. Обычно один луч в приборе, используется для создания точки или горизонтальной линии, два луча – для создания одной горизонтальной и одной вертикальной линии (2D), три луча – для создания двух вертикальных и одной горизонтальной линии (3D).

В то же время, для построения одной линии могут использоваться два и более луча. Так, круговая 360° линия на линейном нивелире может быть построена одним лучом, прошедшим сквозь конусную призму – а может быть построена четырьмя лучами, расходящимися с углом 90°. Во втором случае точность прибора и яркость лучей будут намного выше, но и стоить он будет дороже.

Система автоматического выравнивания крайне важна, если от разметки требуется не только геометрическая «правильность», но и точное выдерживание горизонталей и вертикалей. Автоматическое выравнивание позволяет скорректировать луч (обычно в пределах 3-5°), если прибор установлен не на горизонтальном основании. На случай, если автоматика не может выровнять луч, в некоторых моделях предусмотрен звуковой сигнал отклонений. Это позволит гарантированно избежать отклонений, но при частом использовании прибора может раздражать – лучше, если эта функция будет отключаемой. Как и само автовыравнивание – бывают ситуации, когда линии должны проходить под небольшим углом к горизонту (например, при заливке наклонных полов, с которых вода должна стекать в определенном направлении).

Наличие точек отвеса позволяет использовать нивелир для контроля вертикали. Точка надир расположена вертикально под прибором, точка зенит – над ним.

Однако следует иметь в виду, что корректно указывать вертикаль эти точки будут, только если у прибора есть функция автовыравнивания, либо если он выровнен вручную или стоит на строго горизонтальной поверхности. Иначе вместо вертикального луча прибор будет испускать луч, направленный перпендикулярно полу (который может быть вовсе не строго горизонтален).

Некоторые простые модели можно подвешивать на небольшом отрезке шнура, образуя некий гибрид лазерного и простого отвеса – в этом случае луч будет строго вертикален, но пользоваться такими нивелирами ненамного удобнее, чем обычным отвесом.

Точность – пожалуй, важнейший параметр нивелира. Она измеряется в мм/м и определяет, на сколько миллиметров допускается отклонение луча на каждый метр удаления от прибора.

Бытовые приборы имеют точность от 0,5 до 1 мм/м. Поскольку расстояния для этих приборов редко превышают 10 м, максимальное отклонение луча у них может быть от 5 мм до 1 см – вполне приемлемо для бытовых условий.

Полупрофессиональные приборы работают на больших расстояниях, и точность им требуется выше – от 0,3 до 0,5 мм/м.

Самые высокие требования по точности предъявляются к профессиональным приборам – на расстояниях в сотни метров даже нивелир с точностью 0,1 мм/м может дать несколько сантиметров отклонения. Точность профессиональных моделей составляет от 0,05 до 0,3 мм.

Для моделей с типом электропитания от батарей или аккумуляторов учитывайте продолжительность непрерывной работы – у разных моделей она может составлять от 1,5 до 150 часов. Если время непрерывной работы у выбранной модели маловато, обратите внимание на возможность отключения «ненужных» лучей – это экономит заряд батареи и облегчает работу (лишние лучи не слепят глаза).

Варианты выбора лазерных нивелиров

Лазерные нивелиры начального уровня могут запросто заменить длинный неудобный «пузырьковый» уровень.

2D-нивелир значительно облегчит все работы, связанные с точной укладкой покрытий, труб, каналов и монтажных конструкций.

3D-нивелир позволит добиться идеального соответствия углов, элементов интерьера и отделки в помещениях сложной формы.

Нивелир с максимальной дальностью 10-50 метров будет незаменимым помощником при выполнении множества отделочных работ.

Лазерный нивелир с максимальным расстоянием от 100 метров может использоваться строителями для всех этапов работ – от выравнивания строительной площадки и подготовки фундамента, до возведения стен и укладки кровли.

Нивелирование в геодезии, нивелировать поверхность

13 марта 2018

Нивелирование- метод определение превышения, т.е. разности высот между двумя или более точками поверхности.

Способы нивелирования

Геометрическое нивелирование

Такое нивелирование производится с помощью нивелира и вертикальной рейки, т.е. горизонтальным лучом визирования. Это самый популярный метод нивелирования, так как является самым простым и универсальным. С помощью него создана государственная нивелирная сеть и высотные сети различного значения. Ограничен высотой рейки, поэтому неудобен для использования в горной местности. Существует 2 метода нивелирования "из середины" и "вперед". Более удобным и точным считается первый способ, так как нет необходимости определять высоту прибора.

Точность однократного измерения такого метода нивелирования составляет:

При техническом нивелировании от 1-2 мм, до 0,1 мм при нивелировании I класса.

Тригонометрическое нивелирование

В основе способа лежит линейно-угловая засечка. Для измерений используются угломерные приборы, такие как теодолит и тахеометр. Превышение определяют с помощью измерения угла наклона и расстояния. Такой метод нашел широкое применение в строительстве, используется для создания картограммы земляных работ, при топографических съемках и др. Точность измерений до 3 мм, но может быть ограничена в горной местности из-за преломления отвесных линий.

Барометрическое нивелирование

Прибором для измерения служит барометр. Измерения происходят за счет определения разности атмосферного давления на различных высотах. Для определения превышения в точке с известной высотой измеряют температуру и атмосферное давление, тоже самое делают в искомой точке. По разности показателей определяют высоту. Метод используют геологи и геофизики в труднодоступных местах. Невысокая точность измерений (не более 0,5м) не позволяет использовать метод в строительстве.

Гидростатическое нивелирование

Для измерений используют свойства жидкости в сообщающихся сосудах. Жидкость всегда находится на одном уровне в них, вне зависимости от высоты. Высокая точность измерений (0,1 мм) позволяет использовать гидростатические нивелиры в строительных работах, при наблюдении за деформациями сооружений и т.д. Возможно использование на расстоянии, ограниченном длиной трубок, соединяющих сосуды.

Радиолокационное нивелирование

Производится с помощью установленных на воздушных и водных суднах эхолотов и высотомеров. С их помощью автоматически определяется профиль пройденного пути.

Спутниковое нивелирование

Для проведения используются GNSS-приемники. Превышения определяются с помощью измерений аппаратурой, использующей спутниковые системы ГЛОНАСС, GPS, BeiDou, Galileo, QZSS, SBAS и т. д. Точность определения превышений статическим методом может достигать первых миллиметров. Может применяться для создания сетей сгущения, топографических съемок и других видов работ.

Классы нивелирования

Нивелирная сеть - сеть точек земной поверхности, высота которых определена над уровнем моря. Также называется высотная опорная геодезическая сеть. Точки, определенные геометрическим нивелированием, закрепляют на местности марками или реперами. Нивелирная сеть служит основой для топографических съемок.

В России для определения высот используется государственная нивелирная сеть I, II, III и IV классов. Она предназначена для обозначения единой высоты на территории всей страны, используется для инженерно-геодезических и топографических работ. Нивелирная сеть I и II классов является главной высотной основой Российской Федерации. Для создания этих сетей используются специальные программы и самое современное геодезическое оборудование. Помимо определения единой системы высот так же выполняет задачи по изучению поверхности Земли и гравитационного поля, движения земной коры и т. д. Сеть I класса является наиболее точной и служит исходной для сетей следующего класса.

Класс нивелирования зависит от размера максимально допустимой погрешности. Чем выше точность измерений, тем строже допуск. Таким образом, I и II класс относят к высокоточному нивелированию, а III и IV класса - к точному.

Помимо государственной нивелирной сети нивелирование с точностью II, III и IV класса применяется при геодезическом сопровождении строительства и эксплуатации сооружений, железнодорожных работах.

В работах где не так важна высокая точность допустимо применение технического нивелирования, точность такого нивелирования 50мм√L.Например, на изыскательных работах при строительстве дорог или для определения высот при строительстве. Для осуществления технического нивелирования допустимо использование точных или технических нивелиров, а также нивелирных реек шашечного типа.

Инструменты для проведения нивелирования

В зависимости от выбранного метода нивелирования и поставленных задач необходимо выбрать оборудование. Это могут быть оптические, цифровые и лазерные нивелиры, тахеометры, теодолиты. Для достижения максимальной точности оборудование должно быть высокого качества и от проверенных производителей. Инженеры компании "Геодезия и Строительство" помогут выбрать среди разнообразия инструментов, а также проведут обучение при необходимости.

Комплект для нивелирования – Принмаркет.ру

Проблема выбора комплекта для нивелирования встает перед многими геодезистами. На первый взгляд кажется, что собрать комплект для нивелирования очень просто: нивелир, штатив и рейка. Однако перед приобретением того или иного оборудования, необходимо проанализировать задачи, для решения которых оно будет использоваться. Ведь не во всех случаях требуется высокоточный нивелир и инварные рейки, а значит не всегда нужно платить больше. Также при покупке нивелира на строительную площадку не стоит торопиться и покупать прибор по первой найденной в интернете ссылке. Давайте попробуем разобраться, что необходимо для качественной нивелировки и как подобрать оптимальный комплект.

Области применения нивелиров

Первым шагом в выборе комплекта для нивелирования является определение сферы его применения. Вот перечень наиболее распространенных видов нивелирных работ:

  1. Создание нивелирных сетей
  2. Геодезический мониторинг (наблюдение за деформациями)
  3. Строительство

В свою очередь, каждый из этих видов работ можно разделить на подвиды (классы).

Нивелирные сети

Начнём с создания нивелирных сетей. Требования к оборудованию, методики работ и другая информация изложены в Инструкции по нивелированию (ГКИНП (ГНТА)-03-010-02). В целях повышения производительности труда при производстве работ и исключения ошибок, связанных с визуальным взятием отсчётов по рейке рекомендуется применять цифровые нивелиры. Нивелиры с цифровым отсчётом в своей конструкции содержат электронно-цифровой датчик, позволяющий автоматически считывать положение визирной линии по специальной штрих-кодовой рейке, а также регистрировать, хранить информацию, осуществлять контроль промежуточных операций. Производители цифровых нивелиров заявляют высокую точность своего оборудования. Однако не все цифровые нивелиры позволяют выполнять работы согласно методикам, указанным в Инструкции по нивелированию. Особенно это касается нивелирования I класса. Так, например, нивелир Trimble DiNi поддерживает программу измерений по методике I класса.

Нивелир Trimble DiNi

У современных высокоточных цифровых нивелиров Trimble DiNi 0.3 и 0.7 увеличение зрительной трубы составляет 32 и 26 крат соответственно, что не удовлетворяет требованию Инструкции, однако данное оборудование активно используется при создании высокоточных нивелирных сетей.

Требуемая точность измерений для I и II классов достигается только при использовании инварной штрихкодовой рейки. Несмотря на то, что производители заявляют о возможности использования стандартной (не инварной) штрих-кодовой рейки, или даже возможности визуального снятия отсчётов по рейкам, точность измерений при этом соответствует лишь II классу, и мы не рекомендуем применять эти методы при высокоточных работах, так как это противоречит требованиям Инструкции по нивелированию. Т.е. при выборе реек также следует руководствоваться требованиями Инструкции.

Требования к рейкам для I класса нивелирования:

  • Применяются штриховые инварные рейки, на инварной полосе которых должны быть нанесены две шкалы, смещенные одна относительно другой.
  • Расстояния между осями штрихов - 5 мм.
  • Ошибки метровых интервалов и всей шкалы не должны превышать 0,10 мм. В горных районах работают инварными рейками с термодатчиками. Ошибки метровых интервалов и всей шкалы в этом случае не должны превышать 0,05 мм.
  • Рейки должны быть снабжены круглыми уровнями с ценой деления 10 - 12'/2 мм.
  • Натяжение инварных полос - 20 + 1 кг.
  • У реек желательно определить термические коэффициенты.
  • В случае привязки к стенным маркам применяют подвесную рейку с такими же шкалами, как и на основных рейках. Нуль на подвесной рейке должен быть совмещен с центром отверстия для штифта, на который подвешивают рейку к стенной марке.

Требования к рейкам для II класса нивелирования:

  • Ошибки метровых интервалов шкал и всей шкалы инварной рейки при нивелировании II класса допускают до 0,20 мм, при нивелировании в горных районах - до 0,10 мм.
  • Для привязки к стенным маркам применяют подвесную рейку с такими же шкалами, как и на основных рейках. Нуль на подвесной рейке должен быть совмещен с центром отверстия для штифта, на который подвешивают рейку к стенной марке.

Требования к рейкам для III и IV классов нивелирования:

  • Применяют двухсторонние шашечные рейки с сантиметровыми делениями (трехметровые цельные или складные рейки).
  • На одной стороне (например, черной) начало шкалы должно совпадать с плоскостью пятки рейки, а на другой (например, красной) с плоскостью пятки совмещают отсчет более 4000 (например, 4680).
  • В комплект нивелиров с компенсатором допускается включать односторонние нивелирные рейки. В этом случае, при работе на станции, при нивелировании III и IV классов измерения проводятся при двух горизонтах нивелира.
  • Возможность использования телескопических реек на дюралюминиевой основе должна оговариваться в техническом проекте на производство работ и обосновываться метрологически.
  • Для III класса должны использоваться рейки с уровнем.

Для выбора подходящего штатива, рекомендуем ознакомиться со статьёй «Как выбрать геодезический штатив».

Рекомендуемое оборудования для развития сетей


Класс нивелирования I II III IV
Предельно допустимое значение СКП превышения на 1 км двойного хода* 0.5 мм 1. 5 мм 3.0 мм 6.0 мм
Увеличение зрительной трубы* 40 крат 40 крат 24 крат 20-22 крат
Нивелиры TrimbleDiNi (0.3) TrimbleDiNi (0.7) Bosch GOL 20D
Bosch GOL 26D
Bosch GOL 32D
Рейки Рейка инварная LD11 (1 м.)
Рейка инварная LD12 и LD12b (2 м.)
Рейка инварная LD13 и LD13b (3 м.)
Деревянные, фиберглассовые или дюралюминиевые рейки
Штативы Штатив деревянный, фиксированной длины, а также универсальные штативы Нивелирные или универсальные штативы
Программное обеспечение CREDO Нивелир Trimble Business Center Base
Прочее оборудование 1. Рейкодержатели (например бипод телескопический 3 м или бипод телескопический 2 м для инварных реек или биподы ROD)
2. Термометр-пращ
3. Нивелирные костыли со сферической головкой (8-10 шт.) Для III и IV классов разрешено использовать нивелирные башмаки
4. Стальная рулетка от 50 до 100 м (например N2020-50 и Seco)
5. Топографический зонт

* Cогласно требованиям Инструкции по нивелированию I, II, III и IV классов ГКИНП (ГНТА)-03-010-02

Геодезический мониторинг

Рассмотрим подробнее наблюдения за деформациями, а именно использование нивелиров для определения осадок. В настоящее время данные работы получили широкое распространение в связи с активным строительством сложных инженерных сооружений. Точность измерений, как правило, регламентируется техническим заданием или проектной документацией. Согласно ГОСТ 24846-2012. «Грунты. Методы измерения деформаций оснований зданий и сооружений»: точность измерения вертикальных и горизонтальных деформаций следует определять в зависимости от ожидаемого значения перемещения, установленного проектом либо от категории зданий и сооружений.

Рекомендуемое оборудование для измерения вертикальных деформаций


Класс нивелирования I II III IV
Допускаемая погрешность измерения вертикальных перемещений 1 мм 2 мм 5 мм 10 мм
Рекомендуемые нивелиры TrimbleDiNi (0.3) TrimbleDiNi (0.7) Bosch GOL 26D*
Bosch GOL 32D*
Рейки Рейка инварная LD11 (1 м.)
Рейка инварная LD12 и LD12b (2 м. )
Рейка инварная LD13 и LD13b (3 м.)
Деревянные, фиберглассовые или дюралюминиевые рейки
Штативы Штатив деревянный, фиксированной длины, а также универсальные штативы Нивелирные или универсальные штативы
Программное обеспечение CREDO Нивелир Trimble Business Center Base
Прочее оборудование 1. Держатели реек (например бипод телескопический 3 м или бипод телескопический 2 м для инварных реек или биподы ROD)
2. Термометр-пращ
3. Нивелирные костыли со сферической головкой
4. Нивелирные башмаки
5. Стальная рулетка от 50 до 100 м (например N2020-50 и Seco)

* При количестве станций в ходе не более 10.

Стоит отметить, что погрешность измерения вертикальных перемещений прямо пропорциональна количеству штативов в ходе и средней квадратической погрешности определения отметки деформационного репера (марки). Поэтому при необходимости наблюдения большого числа деформационных реперов (марок) использование нивелиров низких классов точности не позволит достичь требуемого результата. Для работ по наблюдению за деформациями мы рекомендуем использовать нивелиры с запасом точности, которые представляют собой универсальные инструменты в сфере геодезического мониторинга, вместе с оригинальными аксессуарами. А также дополнительные аксессуары, например, светодиодная подсветка Nedo для инварной рейки. Использование данного аксессуара позволит выполнять измерения в слабоосвещённых местах, например, в шахтах, туннелях или ночных строительных площадках.

Строительство

Следующая область применения нивелиров – это строительство. Здесь наибольшее применение нашли оптические нивелиры с компенсатором. При выборе нивелира следует обратить внимание на увеличение зрительной трубы: если нивелир будет использоваться при строительстве больших по площади объектов, то неплохо остановить свой выбор на моделях с большим увеличением зрительной трубы. Для работы достаточно одной рейки, так как зачастую реечник у геодезиста только один. Лёгкий алюминиевый штатив будет удобен при перемещении по строительной площадке.

Рекомендуемое оборудование для применения в строительстве


Нивелиры Рейки Штативы
Bosch GOL 20D
Bosch GOL 26D
Bosch GOL 32D
Деревянные, фиберглассовые или дюралюминиевые рейки Алюминиевые

Нивелир Bosch GOL 26D

Заключение

При наличии широкого ассортимента оборудования для нивелирования, представленного на рынке, необходимо тщательно подойти к выбору комплекта для работы. Выбирая оборудование, в первую очередь следует обращать внимание на требования технического задания и нормативных документов, используемых при геодезических работах. Это позволит применять оборудование с максимальной технической и экономической эффективностью.

Вехи SM

Геодезические вехи Shanghai Merrypal, являются практичным и доступным решением для большинства пользователей. Все вехи изготовлены из качественных материалов и проходят жёсткий контроль качества. В нашем интернет-магазине вы сможете выбрать и приобрести именно ту веху, которая наилучшим образом подойдёт под ваши задачи.

Штативы SM

Штативы Shanghai Merrypal являются доступным решением для большинства видов геодезических работ. Все штативы производятся из качественных материалов и проходят жёсткий контроль качества, и в дальнейшем поставляются на рынки всего мира. В нашем интернет-магазине вы сможете с лёгкостью подобрать штатив, который наилучшим образом подойдёт именно под ваши задачи.

Аксессуары для тахеометров Trimble C3 и С5

Механические тахеометры Trimble С-серии – это современные и надежные инструменты, которые обладают полным набором всех необходимых функций для получения качественных данных. Прочная легкая конструкция тахеометров и превосходная оптика с автофокусировкой позволяют быстро и качественно выполнять полевые измерения независимо от сложности проекта.

4 типа достоверности

При количественном исследовании вы должны учитывать надежность и достоверность ваших методов и измерений.

Validity показывает, насколько точно метод что-то измеряет. Если метод измеряет то, что, как он утверждает, измеряет, и результаты близко соответствуют реальным значениям, то его можно считать действительным. Существует четыре основных типа действительности:

Обратите внимание, что в этой статье рассматриваются типы проверки достоверности, которые определяют точность фактических компонентов меры.Если вы проводите экспериментальное исследование, вам также необходимо учитывать внутреннюю и внешнюю валидность, которая касается дизайна эксперимента и обобщаемости результатов.

Срок действия конструкции

Construct validity оценивает, действительно ли инструмент измерения представляет то, что мы хотим измерить. Это важно для определения общей достоверности метода.

Что такое конструкция?

Конструкт относится к понятию или характеристике, которую нельзя непосредственно наблюдать, но можно измерить, наблюдая за другими индикаторами, которые с ней связаны.

Конструкции могут быть характеристиками индивидов, такими как интеллект, ожирение, удовлетворенность работой или депрессия; они также могут быть более широкими концепциями, применяемыми к организациям или социальным группам, например гендерное равенство, корпоративная социальная ответственность или свобода слова.

Пример

Не существует объективной, наблюдаемой сущности, называемой «депрессией», которую мы могли бы измерить напрямую. Но, основываясь на существующих психологических исследованиях и теории, мы можем измерить депрессию на основе набора симптомов и показателей, таких как низкая уверенность в себе и низкий уровень энергии.

Что такое конструктивная валидность?

Достоверность конструкции - это гарантия того, что метод измерения соответствует конструкции, которую вы хотите измерить. Если вы разрабатываете анкету для диагностики депрессии, вам необходимо знать: действительно ли анкета измеряет конструкт депрессии? Или это на самом деле измерение настроения, самооценки респондента или какой-то другой конструкт?

Для достижения достоверности построения вы должны убедиться, что ваши показатели и измерения тщательно разработаны на основе соответствующих существующих знаний.Анкета должна включать только соответствующие вопросы, которые измеряют известные индикаторы депрессии.

Остальные типы валидности, описанные ниже, можно рассматривать как формы свидетельства конструктивной валидности.

Срок действия

Достоверность содержимого определяет, является ли тест репрезентативным для всех аспектов конструкции.

Для получения достоверных результатов содержание теста, опроса или метода измерения должно охватывать все относящиеся к делу части предмета, который он стремится измерить.Если некоторые аспекты отсутствуют в измерении (или если включены нерелевантные аспекты), достоверность оказывается под угрозой.

Пример

Учитель математики разрабатывает в конце семестра тест по алгебре для своего класса. Тест должен охватывать все формы алгебры, изучаемые в классе. Если исключить некоторые типы алгебры, то результаты могут не точно указывать на понимание учащимися предмета. Точно так же, если она включает вопросы, не связанные с алгеброй, результаты больше не являются действительной мерой знаний алгебры.

Что вычитка может сделать для вашей статьи?

Редакторы

Scribbr не только исправляют грамматические и орфографические ошибки, но и улучшают ваше письмо, убеждаясь в том, что в вашей статье нет нечетких слов, лишних слов и неуклюжих фраз.

См. Пример редактирования

Срок действия

Лицевая валидность учитывает, насколько подходящим кажется содержание теста на поверхности.Это похоже на достоверность контента, но фактическая достоверность - это более неформальная и субъективная оценка.

Пример

Вы создаете опрос, чтобы измерить регулярность пищевых привычек людей. Вы просматриваете элементы опроса, в которых задаются вопросы о каждом приеме пищи в течение дня и перекусах, съеденных между ними, на каждый день недели. На первый взгляд, опрос кажется хорошим представлением того, что вы хотите протестировать, поэтому вы считаете, что он имеет высокую достоверность.

Поскольку фактическая достоверность является субъективной мерой, ее часто считают самой слабой формой достоверности.Однако это может быть полезно на начальных этапах разработки метода.

Срок действия

Критерий достоверности оценивает, насколько близко результаты вашего теста соответствуют результатам другого теста.

Что такое критерий?

Критерий - это внешнее измерение того же самого. Обычно это установленный или широко используемый тест, который уже считается действительным.

Что такое критерий действительности?

Чтобы оценить достоверность критерия, вы вычисляете корреляцию между результатами вашего измерения и результатами измерения критерия.Если существует высокая корреляция, это свидетельствует о том, что ваш тест измеряет то, что он намеревается измерять.

Пример

Профессор университета создает новый тест для измерения уровня владения английским языком абитуриентов. Чтобы оценить, насколько хорошо этот тест действительно измеряет письменные способности учащихся, она находит существующий тест, который считается действительным измерением навыков письма на английском языке, и сравнивает результаты, когда одна и та же группа учащихся сдает оба теста. Если результаты очень похожи, новый тест имеет высокий критерий достоверности.

Номинальная, порядковая, интервальная, масштабная шкала с примерами

Уровни измерения в статистике

Для проведения статистического анализа данных важно сначала понять переменные и то, что следует измерять с помощью этих переменных. В статистике существуют разные уровни измерения, и данные, измеренные с их помощью, можно в целом разделить на качественные и количественные данные.

Во-первых, давайте разберемся, что такое переменная. Величина, значение которой изменяется среди населения и может быть измерено, называется переменной.Например, рассмотрим выборку занятых лиц. Переменными для этой совокупности могут быть отрасль, местоположение, пол, возраст, навыки, тип работы и т. Д. Значение переменных будет отличаться для каждого сотрудника.

Например, посчитать среднюю почасовую ставку рабочего в США практически невозможно. Таким образом, выборочная аудитория выбирается случайным образом, так что она надлежащим образом представляет большую популяцию. Затем рассчитывается средняя почасовая ставка этой выборочной аудитории.Используя статистические тесты, вы можете сделать вывод о средней почасовой ставке для большей части населения.

Уровень измерения переменной определяет, какой тип статистического теста будет использоваться. Математическая природа переменной или, другими словами, способ измерения переменной считается уровнем измерения.

Что такое номинальная, порядковая, интервальная шкала и шкала отношения?

Номинальный, Порядковый, Интервальный и Отношение определяются как четыре основных уровня шкалы измерения, которые используются для сбора данных в форме опросов и анкет, каждый из которых представляет собой вопрос с несколькими вариантами ответов.

Каждая шкала представляет собой инкрементный уровень измерения, что означает, что каждая шкала выполняет функцию предыдущей шкалы, и все шкалы вопросов опроса, такие как Лайкерта, семантическая дифференциация, дихотомия и т. Д., Являются производными этих 4 основных уровней измерения переменных. . Прежде чем мы подробно обсудим все четыре уровня шкал измерения с примерами, давайте кратко рассмотрим, что представляют собой эти шкалы.

Номинальная шкала - это шкала именования, где переменные просто «именуются» или помечаются без определенного порядка.В порядковой шкале все переменные расположены в определенном порядке, помимо их именования. Шкала интервалов предлагает метки, порядок, а также определенный интервал между каждой из ее переменных параметров. Масштаб отношения имеет все характеристики интервальной шкалы, в дополнение к этому, она также может содержать значение «ноль» для любой из своих переменных.

Подробнее о номинальном, порядковом, интервальном, соотношении: четыре уровня измерения в исследованиях и статистике.

Номинальная шкала

, также называемая категориальной шкалой переменных, определяется как шкала, используемая для обозначения переменных в различных классификациях, и не включает количественное значение или порядок.Эта шкала является самой простой из четырех шкал измерения переменных. Расчеты, выполненные с этими переменными, будут бесполезными, поскольку нет числового значения параметров.

Есть случаи, когда эта шкала используется с целью классификации - числа, связанные с переменными этой шкалы, являются только тегами для категоризации или деления. Расчеты, сделанные на основе этих чисел, будут бесполезными, поскольку они не имеют количественного значения.

Для такого вопроса, как:

Где ты живешь?

  • 1- Пригород
  • 2- Город
  • 3- Городской

Номинальная шкала часто используется в исследовательских опросах и анкетах, где значение имеют только метки переменных.

Например, опрос клиентов с вопросом «Какую марку смартфонов вы предпочитаете?» Варианты: «Apple» - 1, «Samsung» - 2, «OnePlus» - 3.

  • В этом вопросе опроса для исследователя, проводящего исследование потребителей, имеют значение только названия брендов. Для этих брендов нет необходимости в каком-либо конкретном заказе. Однако, собирая номинальные данные, исследователи проводят анализ на основе связанных меток.
  • В приведенном выше примере, когда респондент выбирает Apple в качестве предпочтительного бренда, введенные и связанные данные будут иметь значение «1».Это помогло количественно оценить и ответить на последний вопрос - сколько респондентов выбрали Apple, сколько выбрали Samsung и сколько выбрали OnePlus - и какой из них самый высокий.
  • Это основа количественного исследования, а номинальная шкала является самой фундаментальной шкалой исследования.
Данные номинального масштаба и анализ

Существует два основных способа сбора данных номинальной шкалы:

  1. Задавая открытый вопрос, ответы на который могут быть закодированы в соответствующий номер ярлыка, выбранный исследователем.
  2. Другой альтернативой для сбора номинальных данных является включение вопроса с несколькими вариантами ответов, в котором будут помечены ответы.

В обоих случаях анализ собранных данных будет происходить с использованием процентов или режима, то есть наиболее распространенного ответа, полученного на вопрос. Для одного вопроса может быть несколько режимов, поскольку в целевой группе могут существовать два общих избранных вопроса.

Примеры номинальной шкалы
  • Пол
  • Политические предпочтения
  • Место жительства
Ваш пол? Каковы ваши политические предпочтения? Где ты живешь?
  • 1- Независимый
  • 2- Демократ
  • 3- Республиканская
  • 1- Пригород
  • 2- Город
  • 3- Городской

Создать бесплатный счет

Номинальная шкала SPSS

В SPSS вы можете указать уровень измерения в виде шкалы (числовые данные в интервале или шкале отношений), порядкового или номинального значения.Номинальные и порядковые данные могут быть строковыми, буквенно-цифровыми или числовыми.

При импорте данных для любой переменной во входной файл SPSS он принимает их по умолчанию в качестве масштабной переменной, поскольку данные по существу содержат числовые значения. Важно изменить его либо на номинальное, либо на порядковое, либо оставить его в виде шкалы в зависимости от переменной, которую представляют данные.

Порядковая шкала: 2 nd Уровень измерения

Порядковая шкала

определяется как шкала измерения переменных, используемая для простого отображения порядка переменных, а не разницы между каждой из переменных.Эти шкалы обычно используются для отображения нематематических идей, таких как частота, удовлетворение, счастье, степень боли и т. Д. Довольно просто запомнить реализацию этой шкалы, поскольку «Порядковый» звучит так же, как «Порядок». как раз цель этой шкалы.

Порядковая шкала

поддерживает описательные качества наряду с внутренним порядком, но лишена происхождения шкалы, и поэтому расстояние между переменными не может быть вычислено. Описательные качества указывают на свойства маркировки, аналогичные номинальной шкале, в дополнение к которой порядковая шкала также имеет относительное положение переменных.Начало этой шкалы отсутствует, из-за чего нет фиксированного начала или «истинного нуля».

Примеры порядковой шкалы

Статус на рабочем месте, рейтинг команд в турнирах, порядок качества продукции, а также порядок согласия или удовлетворения - некоторые из наиболее распространенных примеров порядковой шкалы. Эти шкалы обычно используются в исследованиях рынка для сбора и оценки относительной обратной связи об удовлетворенности продуктом, изменении восприятия при обновлении продукта и т. Д.

Например, вопрос о шкале семантического дифференциала, такой как:

Насколько вы довольны нашими услугами?

  • Очень плохо - 1
  • Неудовлетворительно - 2
  • Нейтраль - 3
  • Удовлетворены - 4
  • Очень доволен - 5
  1. Здесь порядок переменных имеет первостепенное значение, как и маркировка.Очень неудовлетворенный всегда будет хуже, чем неудовлетворенный, а удовлетворенный будет хуже, чем полностью удовлетворенный.
  2. Здесь порядковая шкала - это ступенька выше номинальной шкалы - порядок имеет отношение к результатам, а также их именованию.
  3. Анализ результатов на основе порядка и имени становится удобным процессом для исследователя.
  4. Если они намереваются получить больше информации, чем то, что они собрали бы с использованием номинальной шкалы, они могут использовать порядковую шкалу.

Эта шкала не только присваивает значения переменным, но также измеряет ранг или порядок переменных, например:

  • Марки
  • Удовлетворение
  • Счастье

Насколько вы довольны нашими услугами?

  • 1- Очень неудовлетворен
  • 2- Неудовлетворительно
  • 3- Нейронный
  • 4- Доволен
  • 5- Очень доволен
Порядковые данные и анализ

Данные порядковой шкалы могут быть представлены в табличном или графическом формате, чтобы исследователь мог провести удобный анализ собранных данных.Кроме того, для анализа порядковых данных можно использовать такие методы, как U-критерий Манна-Уитни и H-критерий Краскела-Уоллиса. Эти методы обычно используются для сравнения двух или более порядковых групп.

В U-тесте Манна-Уитни исследователи могут сделать вывод, какая переменная одной группы больше или меньше другой переменной случайно выбранной группы. Используя H-тест Краскела-Уоллиса, исследователи могут проанализировать, имеют ли две или более порядковые группы одинаковую медианную или нет.

Узнать о: Номинальный vs.Порядковая шкала

Интервальная шкала: 3 rd Уровень измерения

Интервальная шкала определяется как числовая шкала, в которой известен порядок переменных, а также разница между этими переменными. Переменные, которые имеют знакомые, постоянные и вычислимые различия, классифицируются с использованием шкалы интервалов. Легко запомнить и первостепенную роль этой шкалы: «Интервал» указывает на «расстояние между двумя объектами», в достижении которого помогает интервальная шкала.

Эти весы эффективны, так как открывают двери для статистического анализа предоставленных данных. Среднее значение, медиана или мода могут использоваться для расчета центральной тенденции в этой шкале. Единственный недостаток этой шкалы - отсутствие заранее определенной начальной точки или истинного нулевого значения.

Интервальная шкала содержит все свойства порядковой шкалы, кроме того, она предлагает вычисление разницы между переменными. Основная характеристика этого масштаба - равноудаленное расстояние между объектами.

Например, рассмотрим температурную шкалу Цельсия / Фаренгейта -

  • 80 градусов всегда выше 50 градусов, и разница между этими двумя температурами такая же, как разница между 70 и 40 градусами.
  • Кроме того, значение 0 является произвольным, поскольку отрицательные значения температуры действительно существуют, что делает шкалу температур Цельсия / Фаренгейта классическим примером интервальной шкалы.
  • Интервальная шкала часто выбирается в исследовательских случаях, когда разница между переменными является обязательной, а этого нельзя достичь с помощью номинальной или порядковой шкалы.Шкала интервалов количественно определяет разницу между двумя переменными, тогда как две другие шкалы способны исключительно связывать качественные значения с переменными.
  • Среднее и медианное значения в порядковой шкале можно оценить, в отличие от двух предыдущих шкал.
  • В статистике часто используется интервальная шкала, поскольку числовое значение может не только быть присвоено переменным, но также может выполняться расчет на основе этих значений.

Даже если интервальные шкалы великолепны, они не вычисляют значение «истинного нуля», поэтому на картинке появляется следующая шкала.

Интервальные данные и анализ

Все методы, применимые к номинальному и порядковому анализу данных, также применимы к интервальным данным. Помимо этих методов, существует несколько методов анализа, таких как описательная статистика, корреляционный регрессионный анализ, который широко используется для анализа интервальных данных.

Описательная статистика - это термин, используемый для анализа числовых данных, который помогает описать, изобразить или суммировать данные значимым образом, а также помогает в вычислении среднего, медианы и режима.

Примеры интервальной шкалы
  • Бывают ситуации, когда пространственные шкалы считаются интервальными шкалами.
  • Помимо температурной шкалы, время также является очень распространенным примером шкалы интервалов, поскольку значения уже установлены, постоянны и измеримы.
  • Календарные годы и время также подпадают под эту категорию шкал измерения.
  • шкала Лайкерта, Net Promoter Score, Semantic Differential Scale, биполярная матричная таблица и т. Д.являются наиболее часто используемыми примерами интервальной шкалы.

Следующие вопросы относятся к категории интервальной шкалы:

  • Каков доход вашей семьи?
  • Какая температура в вашем городе?

Создать бесплатный аккаунт

Масштаб передаточного отношения: 4 th Уровень измерения

Ratio Scale определяется как шкала измерения переменных, которая не только определяет порядок переменных, но и делает известными разницу между переменными вместе с информацией о значении истинного нуля.Он рассчитывается исходя из предположения, что переменные имеют нулевое значение, разница между двумя переменными одинакова и существует определенный порядок между вариантами.

С опцией истинного нуля к переменным могут применяться различные методы логического вывода и описательного анализа. В дополнение к тому факту, что шкала отношений делает все, что могут делать номинальные, порядковые и интервальные шкалы, она также может устанавливать значение абсолютного нуля. Лучшими примерами шкал соотношений являются вес и рост.В исследованиях рынка шкала соотношений используется для расчета доли рынка, годовых продаж, цены предстоящего продукта, количества потребителей и т. Д.

  • Шкала отношений предоставляет наиболее подробную информацию, поскольку исследователи и статистики могут вычислить центральную тенденцию с использованием статистических методов, таких как среднее значение, медиана, мода, и такие методы, как среднее геометрическое, коэффициент вариации или среднее гармоническое, также могут быть использованы для этого. шкала.
  • Шкала отношения вмещает характеристики трех других шкал измерения переменных, т.е.е. маркировка переменных, значимость порядка переменных и вычислимая разница между переменными (которые обычно эквидистантны).
  • Из-за наличия истинного нулевого значения шкала отношения не имеет отрицательных значений.
  • Чтобы решить, когда использовать шкалу отношений, исследователь должен наблюдать, обладают ли переменные всеми характеристиками шкалы интервалов наряду с наличием значения абсолютного нуля.
  • Среднее значение, мода и медиана могут быть рассчитаны с использованием шкалы отношений.
Соотношение данных и анализ

На фундаментальном уровне данные шкалы соотношений носят количественный характер, благодаря чему все методы количественного анализа, такие как SWOT, TURF, кросс-табуляция, объединение и т. Д., Могут использоваться для расчета данных о соотношении. В то время как некоторые методы, такие как SWOT и TURF, будут анализировать данные о соотношении таким образом, чтобы исследователи могли создавать дорожные карты по улучшению продуктов или услуг, а кросс-табуляция будет полезна для понимания того, будут ли новые функции полезны для целевого рынка или нет.

Примеры шкалы отношения

Следующие вопросы относятся к категории «Шкала отношения»:

  • Какой рост у вашей дочери сейчас?
    • Менее 5 футов.
    • 5 футов 1 дюйм - 5 футов 5 дюймов
    • 5 футов 6 дюймов - 6 футов
    • Более 6 футов
  • Какой у вас вес в килограммах?
    • Менее 50 кг
    • 51-70 килограммов
    • 71-90 килограмм
    • 91-110 килограмм
    • Более 110 килограммов

Узнать больше: Интервал vs.Масштаб отношения

Резюме - уровни измерения

Четыре шкалы измерения данных - номинальная, порядковая, интервальная и относительная - довольно часто обсуждаются в академическом обучении. Приведенная ниже легко запоминающаяся диаграмма может помочь вам в тесте статистики.

Предложений Номинал Порядковый номер Интервал Коэффициент
Последовательность переменных установлена ​​ Есть Есть Есть
Режим Есть Есть Есть Есть
Медиана Есть Есть Есть
Среднее Есть Есть
Разницу между переменными можно оценить Есть Есть
Сложение и вычитание переменных Есть Есть
Умножение и деление переменных Есть
Абсолютный ноль Есть

Создать бесплатный счет

7 основных показателей результатов здравоохранения

Отрасль здравоохранения изобилует административными и нормативными сложностями, которые затрудняют для систем здравоохранения достижение Тройной или, еще лучше, Четверной цели здравоохранения.Сложности, возникающие при улучшении результатов, являются особенно сложными, поскольку системы здравоохранения ежегодно измеряют и отчитываются по сотням этих результатов. Системы здравоохранения могут справиться с этими сложностями, внимательно изучив показатели результатов - понимая их определения и нюансы, анализируя реальные примеры и объединяя три основных элемента для успешного измерения результатов.

Почему важно измерять результаты здравоохранения

Целью измерения, отчетности и сравнения результатов здравоохранения является достижение четверной цели здравоохранения:

  1. Повысьте качество обслуживания пациентов.
  2. Улучшение здоровья населения.
  3. Снижение затрат на здравоохранение на душу населения.
  4. Уменьшить выгорание клиницистов и персонала.

Организация, стоящая за Тройной целью - Институт улучшения здравоохранения (IHI) - занимается улучшением результатов. IHI описывает измерение как «важную часть тестирования и внедрения изменений. Показатели говорят команде, действительно ли вносимые изменения приводят к улучшению ». Четвертая цель может варьироваться в зависимости от организации.

Медицинские организации, мотивированные Четверной целью, оценивают результаты по нескольким причинам:

  • Выявить области, в которых вмешательства могут улучшить уход.
  • Определите варианты ухода.
  • Предоставьте доказательства о вмешательствах, которые лучше всего работают для определенных типов пациентов при определенных обстоятельствах.
  • Сравните эффективность различных методов лечения и процедур.

Определение результатов

Всемирная организация здравоохранения определяет показатель результатов как «изменение здоровья человека, группы людей или населения, связанное с вмешательством или серией вмешательств.«Показатели результатов (смертность, повторная госпитализация, опыт пациентов и т. Д.) - это целевые показатели качества и затрат, которые организации здравоохранения пытаются улучшить.

Показатели результатов часто сообщаются правительству, коммерческим плательщикам и организациям, которые отчитываются о качестве, например, The LeapFrog Group - национальной некоммерческой организации, которая оценивает и отчитывается о показателях безопасности и качества в больницах США. Работа LeapFrog сосредоточена на «повышении прозрачности среди поставщиков медицинских услуг с целью сокращения примерно 440 000 смертей в год в результате госпитальных ошибок, несчастных случаев и травм».«В то время как первоначальные меры были сосредоточены на стационарном лечении, с тех пор они расширились и теперь включают большинство аспектов оказания медицинской помощи.

Показатели результатов определяются национальными стандартами и финансовыми стимулами

Показатели результатов в первую очередь определяются и устанавливаются в порядке приоритета национальными организациями, включая CMS, Объединенную комиссию и Национальную ассоциацию качества здравоохранения (NAHQ). Системы здравоохранения нацелены на достижение конечных результатов на основе требований правительства штата и федерального правительства, требований аккредитации и финансовых стимулов.

Хотя результаты и цели здравоохранения определяются на национальном уровне, системы здравоохранения могут устанавливать более агрессивные цели. Достижение и превышение этих национальных целей приносит пользу не только качеству медицинской помощи, но также усилиям медицинских организаций в области маркетинга и заключения договоров.

Подотчетные и аккредитационные организации имеют процессы нормализации данных о результатах с учетом контекста, который является ключевым, когда дело доходит до отчетности. Вырвать данные из контекста легко. Если взять в качестве примера частоту падений, если небольшая больница на 10 коек принимает 10 пациентов в течение одного месяца и один пациент падает, то их частота падений высока (10 процентов).

Совместная комиссия - это регулирующий орган, который аккредитует системы здравоохранения и имеет национальные стандарты для мер качества, которые «разрабатываются с участием специалистов здравоохранения, поставщиков, профильных экспертов, потребителей, государственных органов (включая CMS) и работодателей». Новые стандарты должны соответствовать следующим строгим требованиям:

  • Относятся к безопасности пациентов или качеству обслуживания.
  • Положительно влияют на результаты здравоохранения.
  • Соответствовать законам и постановлениям или превосходить их.
  • Можно точно и легко измерить.

CMS использует показатели результатов для расчета общего качества больницы. В отчете за 2018 год CMS объяснила, как она достигла своих звездных рейтингов в 2018 году. CMS сгруппировала показатели результатов в семь категорий, взвешенных по важности:

  1. Смертность (22 процента)
  2. Безопасность ухода (22 процента)
  3. Реадмиссии (22%)
  4. Опыт пациентов (22 процента)
  5. Эффективность помощи (4 процента)
  6. Своевременность оказания помощи (4 процента)
  7. Эффективное использование медицинских изображений (4 процента)

Разъяснение семи основных показателей результатов здравоохранения

Существуют сотни показателей исходов, от изменений артериального давления у пациентов с гипертонией до показателей исходов, сообщаемых пациентами (PROM).Семь групп показателей результатов, которые CMS использует для расчета качества больниц, являются одними из наиболее распространенных в здравоохранении:

# 1: Смертность

Смертность - важный показатель здоровья населения. Например, стандартизация помощи пациентам с пневмонией, проведенная компанией Piedmont Healthcare на основе фактических данных, привела к относительному снижению смертности от пневмонии на 56,5%.

# 2: Безопасность ухода

Безопасность лечения Меры исхода лечения относятся к медицинским ошибкам.Разрушение кожи и внутрибольничные инфекции (HAI) являются общими критериями безопасности лечения:

  • Разрушение кожи - происходит, когда давление снижает приток крови к коже. Инструмент для оценки состояния кожи можно использовать, чтобы уменьшить повреждение кожи. Пациенты с повреждениями кожи подвергаются более высокому риску заражения. Показатели риска пациентов повышаются, если они страдают диабетом, например, из-за плохого кровообращения.
  • HAIs - вызванные вирусными, бактериальными и грибковыми патогенами. Например, Техасская детская больница определила научно обоснованные пакеты для снижения ИСМП у детей благодаря партнерству с Национальной детской сетью решений для безопасности пациентов.Используя корпоративное хранилище данных (EDW) и аналитические приложения для выявления уязвимых пациентов и мониторинга соблюдения клиницистами пакетов передовых практик, Детская больница Техаса снизила HAI на 35 процентов.

# 3: Повторная передача

Повторная госпитализация после госпитализации - распространенная мера исхода. Реадмиссия обходится дорого (и часто ее можно предотвратить). Фактически, по оценкам исследователей, в течение одного года на предотвращаемые осложнения и ненужную повторную госпитализацию тратится от 25 до 45 миллиардов долларов.После активизации усилий по снижению количества повторных госпитализаций в Медицинском отделении Техасского университета (UTMB) наблюдалось относительное снижение 30-дневных показателей повторной госпитализации по всем причинам на 14,5%, что привело к сокращению расходов на 1,9 миллиона долларов. UTMB снизила частоту повторной госпитализации за счет реализации нескольких программ координации медицинской помощи и использования своей аналитической платформы и передовых аналитических приложений для повышения точности и своевременности данных для принятия решений и мониторинга эффективности.

# 4: Опыт пациента

Показатели исхода, сообщаемые пациентом (PROM), подпадают под категорию оценки исхода, полученной пациентом. Согласно Агентству клинических инноваций (ACI), PROM «оценивают опыт пациента и восприятие его медицинской помощи. Эта информация может предоставить более реалистичную оценку степени удовлетворенности пациентов, а также информацию в режиме реального времени для улучшения обслуживания на местах и ​​более быстрого реагирования на выявленные проблемы ». Например, пациента могут попросить заполнить анкету удовлетворенности (по шкале от 1 до 5) полученным уходом.

Опыт пациентов также может использоваться как показатель баланса для работы по улучшению. Например, процесс оказания помощи может снизить LOS, что может быть положительным результатом, но приведет к снижению оценки удовлетворенности пациентов, если пациенты вместо этого чувствуют, что их вытесняют.

# 5: Эффективность ухода

Эффективность результатов лечения оценивается двумя вещами:

  1. Соответствие рекомендациям по уходу.
  2. Достигнутые результаты (e.g., более низкие показатели повторной госпитализации пациентов с сердечной недостаточностью).

Учитывая быстрые изменения, происходящие в сфере здравоохранения, обеспечение актуальности передовых рекомендаций по уходу имеет решающее значение для достижения наилучших результатов лечения. Важно отслеживать соблюдение врачом рекомендаций по уходу; Не менее важно отслеживать результаты лечения и предупреждать врачей о необходимости пересмотра рекомендаций по уходу.

Несоблюдение руководств, основанных на фактических данных, может иметь негативные последствия для пациентов.Например, согласно Дартмутскому атласу здравоохранения, «хотя хорошо известно, что бета-блокаторы могут снизить риск сердечного приступа у пациентов, которые уже перенесли один сердечный приступ, многим пациентам с сердечным приступом никогда не назначают бета-блокаторы. ”

# 6: Своевременность оказания помощи

Своевременность результатов лечения оценивает доступ пациентов к медицинской помощи. Переполненность отделения неотложной помощи была связана с увеличением стационарной смертности, увеличением продолжительности пребывания в больнице и увеличением расходов для госпитализированных пациентов.

Система общественных больниц внедрила процесс улучшения для решения проблемы переполненности своего отделения неотложной помощи после того, как было установлено, что около 4000 пациентов ежегодно покидают отделение неотложной помощи. Они использовали свою аналитическую платформу для разработки аналитического приложения ED, которое предоставляло действенные и своевременные данные об эффективности ED, чтобы сосредоточить усилия по улучшению в четырех областях: структура персонала, регистрация, оценка сортировки дипломированной медсестрой и ранний доступ к квалифицированному поставщику медицинских услуг.Они добились значительного улучшения показателей, в том числе относительного снижения на 89 процентов количества пациентов, оставшихся незамеченными, при текущих показателях на 0,4 процента.

# 7: Эффективное использование медицинских изображений

Эффективное использование медицинской визуализации становится все более важным показателем результата. По данным Европейского научного фонда, «Медицинская визуализация играет центральную роль в глобальной системе здравоохранения, поскольку способствует улучшению результатов лечения пациентов и более рентабельному лечению всех основных заболеваний.”

Например, во время усилий Техасской детской больницы по улучшению лечения астмы было обнаружено большое количество рентгеновских лучей грудной клетки, которые делаются пациентам с астмой. Используя свой EDW для изучения рентгеновских данных в реальном времени, он понял, что клиницисты заказывают рентген грудной клетки 65 процентам своих пациентов с астмой, а практика, основанная на фактических данных, требует рентгенограммы только в пяти процентах случаев. ИТ-специалисты Техасской детской больницы отследили проблему до неправильного порядка, установленного в электронной записи больницы, и переписали порядок, чтобы отразить передовой опыт, основанный на фактах.

Показатели процесса не менее важны

Достижение результатов важно, но не менее важен процесс, с помощью которого системы здравоохранения достигают результатов. Измерения процесса отражают продуктивность провайдера и соблюдение стандартов рекомендуемой помощи. Например, если система здравоохранения хочет снизить частоту разрушения кожи, она может внедрить процесс оценки риска с использованием шкалы Бардена для снижения риска пролежней во всех соответствующих отделениях больницы.Если системы здравоохранения слишком сосредоточены на результате, они упускают из виду процесс.

Следующие результаты и показатели процесса иллюстрируют, как системы могут улучшить результаты здравоохранения за счет улучшения процессов:

  • Проведение проверки системы согласования приема лекарств у пациентов с сердечной недостаточностью во время выписки (измерение процесса) может снизить частоту повторных госпитализаций (показатель результата).
  • Выполнение оценки риска падения пациента во время госпитализации (показатель процесса) может снизить частоту падений (показатель результата).
  • Использование инструмента для оценки состояния кожи (измерение процесса) может предотвратить повреждение кожи (измерение результата).

Три основных элемента для успешной оценки результатов здравоохранения

Среди целей каждой системы здравоохранения - улучшение результатов лечения пациентов. Но улучшение результатов невозможно без эффективной оценки результатов. Поскольку системы здравоохранения усердно работают над достижением Четверной цели, им необходимо уделять первоочередное внимание трем основным параметрам измерения результатов: прозрачности, интегрированной помощи и функциональной совместимости.

Используемые в тандеме, эти основные элементы улучшают и поддерживают усилия по измерению результатов за счет создания культуры, основанной на данных, которая охватывает прозрачность данных, интегрированной среды ухода, которая лечит всего пациента и улучшает переходы к неотложной помощи, а также взаимодействующих систем, которые обеспечивают беспрепятственный обмен результатами данные измерений между врачами, отделениями и больницами.

# 1: Прозрачность данных

Здравоохранение находится на пути к прозрачности результатов.Пациенты полагаются на данные о результатах, чтобы принимать обоснованные решения о своем здоровье. Организации, составляющие отчеты о качестве, такие как The LeapFrog Group, оценивают безопасность и качество работы больниц в США и отчитываются о них. Пациенты хотят быть уверенными в том, что они получают лучшее лечение по самой низкой цене. Публично сообщаемые результаты здравоохранения помогают в этом.

# 2: Комплексное лечение и переходы на лечение

Отрасль также переходит в сторону интегрированной помощи - больницы больше не лечат только бедро; они лечат всего человека.Ключевым компонентом интегрированного ухода является помощь пациентам в переходном периоде: облегчение перехода пациента из отделения неотложной помощи, хирургического вмешательства, стационарного лечения, реабилитации и, в конечном итоге, возврата к устойчивому нормальному состоянию. Пункты оказания помощи в переходный период имеют решающее значение для обеспечения согласованности медицинской помощи и предоставления правильной помощи в правильных условиях с минимальными затратами.

# 3: Совместимость данных

Обмен данными между отделами в рамках интегрированной системы - еще один важный компонент. Измерение и улучшение результатов зависят от способности системы обмениваться данными между врачами, лабораториями, больницами, клиниками, аптеками и другим персоналом, отделами и учреждениями.EDW улучшают совместимость за счет интеграции данных и предоставления единого источника правды.

Улучшение перехода к неотложной помощи за счет интегрированной помощи и беспрепятственный обмен данными за счет взаимодействия являются важными составляющими для более точного измерения результатов. Например, при выписке пациентов с сердечной недостаточностью (в зависимости от стратификации риска) им крайне важно как можно скорее обратиться к кардиологу или терапевту. В противном случае у них повышается риск реадмиссии.

Четверная цель: цель измерения результатов

Оценка результатов

всегда должна быть привязана к четверной цели, поэтому организации здравоохранения не просто сообщают цифры. Системы здравоохранения не должны настолько зацикливаться на цифрах, что они забывают о своей четверной цели. Вместо этого они должны сосредоточиться на качестве и улучшении обслуживания при наиболее эффективных затратах.

Системы здравоохранения измеряют результаты, чтобы гарантировать, что они предоставляют наилучшую помощь пациентам и обеспечивают прозрачную, эффективную и доступную среду для всех поставщиков медицинских услуг.Это результаты нирваны.

Дополнительное чтение

  1. Улучшение результатов, которые имеют наибольшее значение для пациентов
  2. Шесть основных этапов раннего обнаружения и действий, которые необходимо предпринять для улучшения результатов
  3. Основные факторы успеха для перехода к здравоохранению, основанному на результатах
  4. 7 Особенности проектов улучшения высокоэффективных результатов
  5. 6 шагов для реализации успешных инициатив по повышению эффективности в здравоохранении

Слайды PowerPoint

Хотели бы вы использовать или поделиться этими концепциями? Загрузите эту презентацию, в которой выделены основные моменты.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
