Центральный тепловой пункт. Что такое ЦТП, описание, проектирование монтаж тепловых пунктов

Центральный тепловой пункт - ЦТП

  • ЦТП - центральный тепловой пункт

Центральный тепловой пункт (в последующем ЦТП) является одним из элементов тепловой сети, расположенной в поселениях городского типа. Он выступает в роли связывающего звена между магистральной сетью и распределительными тепловыми сетями, которые идут непосредственно к потребителям тепловой энергии (в жилые дома, детсады, больницы и т.д.).

Обычно центральные тепловые пункты размещаются в отдельно стоящих сооружениях и обслуживают несколько потребителей. Это так называемые квартальные ЦТП. Но иногда такие пункты располагаются в техническом (чердачном) или подвальном помещении здания и предназначаются для обслуживания только этого здания. Такие тепловые пункты называются индивидуальными (ИТП).

Основные задачи тепловых пунктов – распределение теплоносителя и защита теплосетей от гидравлических ударов и утечек. Также в ТП контролируется и регулируется температура и давление теплоносителя. Температура воды, поступающая в отопительные приборы, подлежит регулировке относительно температуры наружного воздуха. То есть чем холоднее на улице, тем выше температура, подаваемая в распределительные тепловые сети.

Особенности работы ЦТП монтаж тепловых пунктов

  • Монтаж тепловых пунктов

Центральные тепловые пункты могут работать по зависимой схеме, когда теплоноситель с магистральной сети поступает непосредственно к потребителям. В этом случае ЦТП выступает в роли распределительного узла – теплоноситель делится для системы горячего водоснабжения (ГВС) и системы отопления. Вот только качество горячей воды, льющейся из наших кранов при зависимой схеме подключения, часто вызывает нарекания потребителей.

При независимом режиме работы, здание ЦТП оборудуется специальными подогревателями – бойлерами. В этом случае перегретая вода (с магистрального трубопровода) нагревает воду, проходящую по второму контуру, которая в дальнейшем и идет к потребителям.

Зависимая схема является экономически выгодной для ТЭЦ. Она не требует постоянного присутствия персонала в здании ЦТП. При такой схеме монтируются автоматические системы, которые позволяют дистанционно управлять оборудованием центральных тепловых пунктов и регулировать основные параметры теплоносителя (температуру, давление).

Оборудование центрального теплового пункта

  • Центральный тепловой пункт

ЦТП оборудуются различными приборами и агрегатами. В зданиях тепловых пунктов монтируется запорно-регулирующая арматура, насосы ГВС и отопительные насосы, приборы контроля и автоматики (регуляторы температуры, регуляторы давления), водо-водяные подогреватели и прочие приборы.

Помимо рабочих насосов отопления и ГВС обязательно должны присутствовать резервные насосы. Схема работы всего оборудования в ЦТП продумывается таким образом, что работа не прекращается даже в аварийных ситуациях. При длительном выключении электроэнергии или в случае возникновения чрезвычайных происшествий жители не останутся надолго без горячей воды и отопления. В этом случае будут задействованы аварийные линии подачи теплоносителя.

К обслуживанию оборудования, непосредственно связанного с тепловыми сетями, допускаются только квалифицированные работники.

Центральный тепловой пункт блочного типа будет иметь надежное оборудование. Причина и отличия от пресловутого ЦТП? Пункты тепловые западного производителя почти не имеет никаких запасных элементов. Как правило, подобные тепловые пункты укомплектованные паянными теплообменниками, что как минимум в полтора, а то и два раза дешевле, чем разборные. Но важно сказать, что тепловые центральные пункты такого типа будут обладать сравнительно небольшой массой и габаритов. Элементы ИТП очищают химическим путем – собственно, это главная причина, по которой такие теплообменники способны прослужить около десятилетия.

Основные этапы проектирования ЦТП

  • Разводка тепла в ЦТП

Неотъемлемой частью капитального строительства или реконструкции центрального теплового пункта является его проектирование. Под ним понимаются комплексные поэтапные действия, направленные на расчет и создание точной схемы теплового пункта, получение необходимых согласований у снабжающей организации. Также проектирование ЦТП включает в себя рассмотрение всех вопросов, непосредственно связанных с конфигурацией, функционированием и обслуживанием оборудования для теплового пункта.

На начальном этапе проектирования ЦТП производится сбор необходимых сведений, которые в последующем необходимы для проведения расчетов параметров оборудования. Для этого сначала устанавливается общая длина коммуникаций трубопроводов. Эта информация для проектировщика представляет особую ценность. Кроме того, в сбор сведений входит информация о температурном режиме здания. Эти сведения в последующем необходимы для правильной настройки оборудования.

При проектировании ЦТП необходимо указывать меры безопасности эксплуатации оборудования. Для этого нужна информация о структуре всего здания – расположение помещений, их площадь и прочие необходимые сведения.

Согласование в соответствующих органах.

Все документы, которые включает в себя проектирование ЦТП, обязательно должны быть согласованы с муниципальными эксплуатационными органами. Для быстрого получения положительного результата важно грамотно составить всю проектную документацию. Поскольку реализация проекта и сооружение центрального теплового пункта производится только после того, как процедура согласования будет окончена. В противном случае требуется доработка проекта.

Документация по проектированию ЦТП кроме непосредственно самого проекта должна содержать пояснительную записку. Она содержит необходимые сведения и ценные указания для монтажников, которые будут осуществлять установку центрального теплопункта. В пояснительной записке указывается порядок выполнения работ, их последовательность и необходимые инструменты для монтажа.

Составление пояснительной записки – заключительный этап. Этим документом заканчивается проектирование ЦТП. Монтажники в своей работе обязательно должны следовать указаниям, изложенным в пояснительной записке.

При тщательном подходе к разработке проекта ЦТП и правильном расчете необходимых параметров и режимов работы удается добиться безопасной работы оборудования и его продолжительной безупречной работы. Поэтому важно учитывать не только номинальные показатели, но также и запас мощности.

Это крайне важный аспект, поскольку именно запас мощности позволит сохранить пункт подачи тепла в рабочем состоянии после аварии или возникновения внезапной перегрузки. Нормальное функционирование теплового пункта напрямую зависит от правильно составленных документов.

Руководство по монтажу центрального теплового пункта

  • Монтаж ЦТП на одном из объектов

Кроме самого составления проекта центрального теплового пункта

в проектной документации должна находиться и пояснительная записка, которая содержит указания монтажникам по использованию различных технологий при проведении монтажа теплового пункта, указывается в этом документе последовательность работ, вид инструментов и др.

Пояснительная записка это документ, составлением которого заканчивается проектирование ЦТП, и которым обязательно должны руководствоваться монтажники при монтажных работах. Неукоснительное следование рекомендациям, записанным в этом важном документе, будет гарантировать нормальное функционирование оборудования центрального теплового пункта в соответствии с предусмотренными расчетными характеристиками.

Проектирование ЦТП предусматривает также разработку предписаний по текущему и сервисному обслуживанию оборудования ЦТП. Тщательная разработка этой части проектной документации позволяет продлить срок эксплуатации оборудования, а также повысить безопасность его использования.

Центральный тепловой пункт - монтаж

При монтаже ЦТП проводятся неизменные определенные этапы выполняемых работ. Первым делом составляется проект. В нем учитываются основные особенности функционирования ЦТП, такие, как количество обслуживаемой площади, расстояние для прокладки труб, соответственно минимальная мощность будущей котельной. После проводится углубленный анализ проекта и поставляемой с ним технической документации для исключения всех возможных ошибок и неточностей для обеспечения нормальной функциональности монтируемых ЦТП длительное время. Составляется смета, потом закупается все необходимое оборудование. Следующим шагом является монтаж теплотрассы. Он содержит в себе непосредственно прокладку трубопровода и установку оборудования.

Что такое тепловой пункт?

  • Монтаж ЦТП на одном из объектов

Тепловой пункт - это специальное помещение, где расположен комплекс технических устройств, являющихся элементами тепловых энергоустановок. Благодаря этим элементам обеспечивается присоединение энергоустановок к теплосети, работоспособность, возможность управления разными режимами теплопотребления, регулирование, трансформацию параметров носителя тепла, а также распределение теплоносителя согласно типам потребления.

Индивидуальный – лишь тепловой пункт, в отличие от центрального, можно смонтировать и в коттедже. Обратите внимание, что такие тепловые пункты не требуют постоянного присутствия обслуживающего персонала. Вновь выгодно отличаясь от центрального теплового пункта. Да и вообще – обслуживание ИТП, по сути, состоит лишь в проверке на утечки. Теплообменник же теплового пункта способен самостоятельно очищаться от возникающей тут накипи – это заслуга молниеносного температурного перепада во время разбора горячей воды.

ЦТП - центральный тепловой пункт

Прежде чем описывать устройство и функции ЦТП (центральный тепловой пункт) приведем общее определение тепловых пунктов. Тепловой пункт или сокращенно ТП это комплекс оборудования расположенный в отдельном помещении обеспечивающий отопление и горячее водоснабжение здания или группы зданий. Основное отличие ТП от котельной заключается в том, что в котельной происходит нагрев теплоносителя за счет сгорания топлива, а тепловой пункт работает с нагретым теплоносителем, поступающим из централизованной системы. Нагрев теплоносителя для ТП производят теплогенерирующие предприятия - промышленные котельные и ТЭЦ.

ЦТП это тепловой пункт обслуживающий группу зданий, например, микрорайон, поселок городского типа, промышленное предприятие и т.д. Необходимость в ЦТП определяется индивидуально для каждого района на основании технических и экономических расчетов, как правило, возводят один центральный тепловой пункт для группы объектов с расходом теплоты 12-35 МВт.

Для лучшего понимания функций и принципов работы ЦТП дадим краткую характеристику тепловым сетям. Тепловые сети состоят из трубопроводов и обеспечивают транспортировку теплоносителя. Они бывают первичные, соединяющие теплогенерирующие предприятия с тепловыми пунктами и вторичные, соединяющие ЦТП с конечными потребителями. Из этого определения можно сделать вывод, что ЦТП являются посредником между первичными и вторичными тепловыми сетями или теплогенерирующими предприятиями и конечными потребителями. Далее подробно опишем основные функции ЦТП.

Функции центрального теплового пункта (ЦТП)

Как мы уже писали основная функция ЦТП служить посредником между централизованными теплосетями и потребителями, то есть распределение теплоносителя по системам отопления и горячего водоснабжения (ГВС) обслуживаемых зданий, а так же функции обеспечения безопасности, управления и учета.

Подробнее распишем задачи, решаемые центральными тепловыми пунктами:

  • преобразование теплоносителя, например, превращение пара в перегретую воду
  • изменение различных параметров теплоносителя, таких как давление, температура и т. д.
  • управление расходом теплоносителя
  • распределение теплоносителя по системам отопления и горячего водоснабжения
  • водоподготовка для ГВС
  • защита вторичных тепловых сетей от повышения параметров теплоносителя
  • обеспечение отключения отопления или горячего водоснабжения в случае необходимости
  • контроль расхода теплоносителя и других параметров системы, автоматизация и управление

Итак, мы перечислили основные функции ЦТП. Далее постараемся описать устройство тепловых пунктов и установленное в них оборудование.

Устройство ЦТП

Как правило, центральный тепловой пункт - это отдельно стоящее одноэтажное здание с расположенным в нем оборудованием и коммуникациями.

Перечислим основные узлы ЦТП:

  • теплообменник, в ЦТП является аналогом отопительного котла в котельной, т. е. работает в качестве теплогенератора. В теплообменнике происходит нагрев теплоносителя для отопления и ГВС, но не посредством сжигания топлива, а за счёт передачи тепла от теплоносителя в первичной тепловой сети.
  • насосное оборудование, выполняющее различные функции представлено циркуляционными, повысительными, подпиточными и смесительными насосами.
  • клапаны регуляторы давления и температуры
  • грязевые фильтры на вводе и выходе трубопровода из ЦТП
  • запорная арматура (краны для перекрытия различных трубопроводов в случае необходимости)
  • системы контроля и учета расхода теплоты
  • системы электроснабжения
  • системы автоматизации и диспетчеризации

Подводя итог, скажем, что основная причина, по которой возникает необходимость в строительстве ЦТП, является несоответствие параметров теплоносителя поступающего от теплогенерирующих предприятий параметрам теплоносителя в системах потребителей тепла. Температура и давление теплоносителя в магистральном трубопроводе значительно выше, чем должна быть в системах отопления и горячего водоснабжения зданий. Можно сказать, теплоноситель с заданными параметрами является основным продуктом работы ЦТП.

UMI.CMS - Центральный тепловой пункт

Оборудование/Теплоснабжение/Центральный тепловой пункт (ИТП)



Тепловой пункт представляет собой  комплекс устройств, расположенный в обособленном помещении, состоящий из элементов тепловых энергоустановок, обеспечивающих присоединение этих установок к тепловой сети, их работоспособность, управление режимами теплопотребления, трансформацию, регулирование параметров теплоносителя и распределение теплоносителя по типам потребления.

Назначение: Центральный тепловой пункт (ЦТП) - является связующим звеном между источником тепла и потребителем теплоты. Предназначается для обслуживания группы потребителей - жилого комплекса, района, промышленного завода. Из центрального теплового пункта теплоноситель может передаваться к индивидуальным тепловым пунктам. Посредствам теплового пункта выполняется управление внутренними системами теплопотребления - системой отопления, системой горячего водоснабжения (ГВС) и системой вентиляции.

Принцип действия центрального теплового пункта (ЦТП):

Схема ТП зависит, с одной стороны, от особенностей потребителей тепловой энергии, обслуживаемых тепловым пунктом, с другой стороны, от особенностей источника, снабжающего ТП тепловой энергией. Далее, как наиболее распространённый, рассматривается ТП с закрытой системой горячего водоснабжения и независимой схемой присоединения системы отопления.

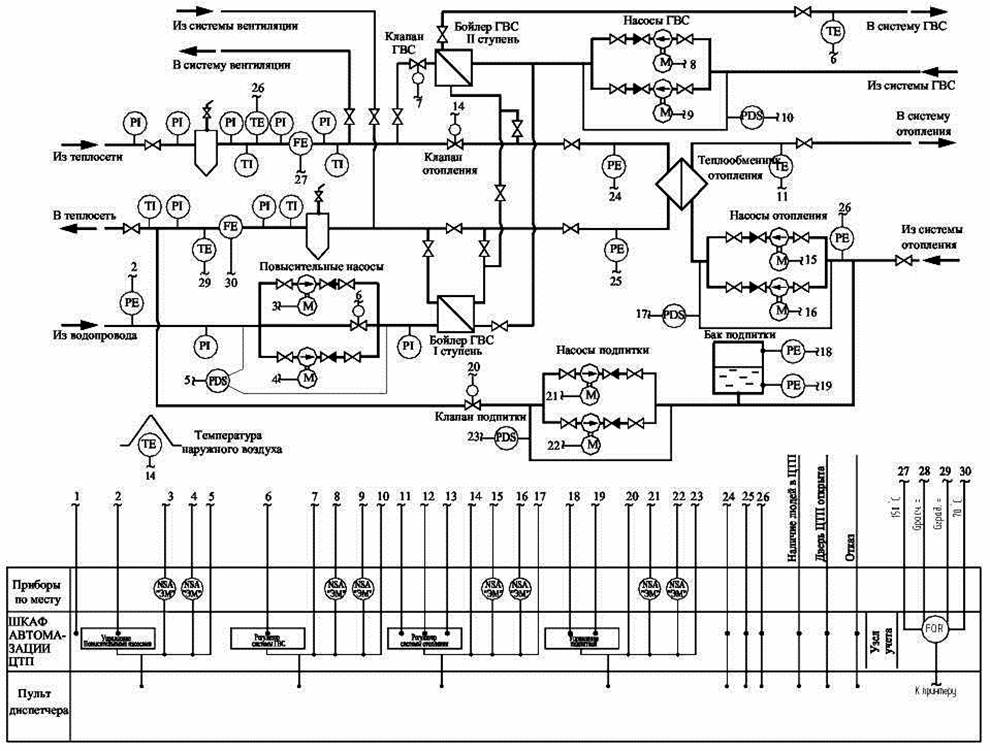

Принципиальная схема центрального теплового пункта(ЦТП):

Теплоноситель, поступающий в ТП по подающему трубопроводу теплового ввода, отдает свое тепло в подогревателях систем ГВС и отопления, а также поступает в систему вентиляции потребителей, после чего возвращается в обратный трубопровод теплового ввода и по магистральным сетям отправляется обратно на теплогенерирующее предприятие для повторного использования. Часть теплоносителя может расходоваться потребителем. Для восполнения потерь в первичных тепловых сетях на котельных и ТЭЦ существуют системы подпитки, источниками теплоносителя для которых являются системы водоподготовки этих предприятий.

Водопроводная вода, поступающая в ТП, проходит через насосы ХВС, после чего часть холодной воды отправляется потребителям, а другая часть нагревается в подогревателе первой ступени ГВС и поступает в циркуляционный контур системы ГВС. В циркуляционном контуре вода при помощи циркуляционных насосов горячего водоснабжения движется по кругу от ТП к потребителям и обратно, а потребители отбирают воду из контура по мере необходимости. При циркуляции по контуру вода постепенно отдает своё тепло и для того, чтобы поддерживать температуру воды на заданном уровне, её постоянно подогревают в подогревателе второй ступени ГВС.

Система отопления также представляет замкнутый контур, по которому теплоноситель движется при помощи циркуляционных насосов отопления от ТП к системе отопления зданий и обратно. По мере эксплуатации возможно возникновение утечек теплоносителя из контура системы отопления. Для восполнения потерь служит система подпитки теплового пункта, использующая в качестве источника теплоносителя первичные тепловые сети.

Тепловые пункты различаются по количеству и типу подключенных к ним потребителей теплоты, по типу монтажа и особенностям размещения оборудования в помещении теплового пункта. Можно выделить следующие типы тепловых пунктов.

Типы тепловых пунктов:

  • Индивидуальные тепловые пункты (ИТП)
  • Центральные тепловые пункты (ЦТП)
  • Блочные тепловые пункты (БТП)
  • Модульные тепловые пункты (МТП)

Технические характеристики центрального теплового пункта:

  • Давление в прямой магистрали теплосети - не более 1,6 МПа
  • Давление в обратной магистрали теплосети - не более 0,6 МПа
  • Температура теплоносителя в прямой магистрали - до 150 °С
  • Температура теплоносителя в обратной магистрали - до 95 °С
  • Режим работы - постоянный
  • Средняя наработка на отказ – 80 000 часов
  • Средний срок службы – 12 лет

Преимущества:

  • Низкая цена (имея максимальные скидки при закупке комплектующих и своё производство мы обеспечим Вам самую низкую цену)
  • Быстрый подбор (мы готовы подготовить Вам технико-коммерческое предложение в день запроса)
  • Качество (мы используем оборудование ведущих производителей (Danfoss, Siemens, Grundfos, Alfa Laval, Ридан, Broen, ADCA, Zetkama, ТД АДЛ и др. )
  • Гибкость (мы готовы изготовить нестандартные тепловые пункты без увеличения стоимости за нестандартное исполнение; также мы готовы при требовании заказчика изготовить тепловые пункты на более дешевых комплектующих для снижения стоимости)
  • Минимальные сроки поставки (срок изготовления до 3-4 недель в зависимости от оборудования, но мы всегда идем навстречу Заказчику и готовы изготовить тепловые пункты в требуемые ему сроки)
  • Полная документация (мы предоставляем полный пакет документации, и Заказчику не составляет труда самому смонтировать и произвести пуско-наладку теплового пункта)

К проектированию, подбору и монтажу центрального теплового пункта необходимо подходить с пониманием того, что от этого подбора будет зависеть комфорт от температуры в помещении, экономия в потреблении теплоносителя от тепловой сети, возможность контроля и регулирования параметров ЦТП.

При необходимости мы выполняем монтаж и пуско-наладку.

Гарантийный срок на изделие - 2 года.

Все изделия сертифицированы.



Чтобы получить дополнительную информацию просим Вас отправить запрос по электронной почте — [email protected] или позвонить по телефону - 8-981-725-33-78

Как отапливают квартиры в Москве / Новости / Сайт Москвы

Откуда идет тепло

Мощная ТЭЦ-12, одна из шестнадцати электростанций, видна с Бережковской набережной. Для входа на завод нужен пропуск, но внутри ворот все впечатляет. Лучший способ передвигаться по территории - на машине. Турбины, генераторы, котлы, трубы и другое оборудование заполняют многоярусные производственные площади: так отапливаются московские квартиры осенью, зимой и весной.

Паровые и газовые турбины, котлы-утилизаторы и другое оборудование находятся в машинном отделении парогазового энергоблока ПГУ-220. ТЭЦ Москвы работают в режиме комбинированного производства электроэнергии и тепла. Для производства тепловой энергии пар генерируется турбинами и подается в горизонтальные тепловые сети. Вода, протекающая через сети, нагревается, а затем под давлением перекачивается в городскую систему отопления.

Этот силовой агрегат полностью автоматический, и непрерывный процесс контролируется в диспетчерской.Мониторы, расположенные на стенах и рабочих столах операторов, отображают информацию о параметрах и режимах работы оборудования. Если возникнет проблема, технические специалисты смогут быстро ее устранить. Интересно, что тепловые пункты могут перейти в режим отопления в любой момент, даже летом при необходимости: оборудование всегда готово к работе.

жилых и общественных зданий Москвы получают отопление с 28 сентября по заявкам населения.

«На данный момент полностью охвачено отопление школ и медицинских учреждений, а отопление жилых домов практически завершено», - сказал заместитель Мэра Москвы по вопросам жилищно-коммунального хозяйства и благоустройства Петр Бирюков.

Согласно городскому плану теплоснабжения, МОЭК обеспечивает распределение тепла в здании, а затем владельцы здания или управляющие компании несут ответственность за внутреннее распределение тепла.

«Это тяжелый и напряженный период для коммунальщиков. Операторы круглосуточно контролируют правильное повышение температуры теплоносителя (воды). Это очень важно, ведь при несоблюдении температурного режима могут возникнуть серьезные проблемы.Мы это строго контролируем », - сказал начальник жилищно-коммунального хозяйства Гасан Гасангаджиев.

Действующий парогазовый энергоблок ПГУ-220 был установлен на ТЭЦ 12 в 2015 году. В результате модернизации мощность станции увеличилась более чем на 50 процентов.

Тепло уже в пути

Теплоноситель (вода) подается на насосные станции (НС) по трубам. Их задача - создавать гидравлическое давление. Давление горячей воды от станций центрального отопления очень высокое, поэтому для станций подачи в зданиях его необходимо снизить. Кроме того, расстояние до этих станций может быть большим, и давление в трубах может меняться. Специальное оборудование на насосных станциях регулирует давление теплоносителя для дальнейшей передачи тепла на тепловые пункты. Это основная задача насосной станции: нормализовать давление.

Что дальше? Цикл продолжается: на подстанциях централизованного теплоснабжения (DHS) теплоноситель выделяет энергию для передачи тепла в системы отопления и водоснабжения здания, где она распределяется по квартирам и проходит через все радиаторы.После выхода тепла вода возвращается на подстанцию ​​централизованного теплоснабжения, затем в насосную станцию, где она перекачивается обратно в установку центрального отопления.

Главное требование к техникам насосных станций - носить каски. Только специалист может касаться труб, рычагов и других органов управления. Оборудование требует высокого напряжения: более 10 000 В, поэтому прикасаться к чему-либо запрещено.

В Москве 24 насосные станции.

Тепло в квартирах москвичей

Центральная подстанция централизованного теплоснабжения включает в себя большое количество оборудования в отдельном здании, которое обеспечивает теплом и горячей водой здание или группу зданий.Вода (теплоноситель) поступает от насосной станции. Эта небольшая хозяйственная постройка находится во дворе жилого дома и может использоваться несколькими постройками. Например, к ТПС на Новокосинской улице подключены пять жилых домов и школа.

«Все работает автоматически. Теплоноситель поступает на центральный тепловой пункт, а затем в теплообменник. Оттуда он идет в систему распределения тепла », - сказал Александр Кузнецов, заместитель главного инженера филиала № 2 МОЭК.5.

На подстанции централизованного теплоснабжения также есть интеллектуальное устройство, которое измеряет температуру на улице с помощью специальных датчиков и устанавливает температуру воды для жилых домов. Правила гласят, что температура должна быть не ниже 18 градусов по Цельсию, а температура в здании меняется в зависимости от погоды.

Руководство по контролю за центральным отоплением, 2020 | беспроводной | цифровой | наберите

Наша подборка лучших программируемых параметров котел + горячая вода

Лучший интеллектуальный программируемый комнатный термостат

Гнездо или Тадо.Оба совместимы с широким спектром котлов, использующих «компенсацию нагрузки». Это наиболее эффективный способ управления котлом, но котел и система управления должны говорить на одном «языке». Подробнее читайте в нашем Руководстве по расширенному контролю нагрева.

Лучший стандартный программируемый комнатный термостат

Honeywell T4R - отличный стандартный программируемый комнатный стат. Интернет не работает, но может связываться с широким спектром котлов для работы с максимальной эффективностью.Подробнее о совместимости регуляторов отопления см. В нашем Руководстве по усовершенствованным регуляторам отопления

.

Автономные комнатные термостаты для существующих котлов

В основном, элементы управления отоплением сообщают котлу о включении и выключении через комнатный термостат. Комнатный термостат настроен на желаемую температуру, и он прикажет котлу включиться, пока не будет достигнута эта комнатная температура. При достижении термостата котел снова выключится. Они имеют форму цифрового дисплея или циферблатного термостата.

Это очень простая система, которая может означать, что котел будет отключен весь день для поддержания комнатной температуры, если вы вручную не уменьшите температуру. Это также означает, что котел имеет тенденцию «выходить за пределы» заданной температуры в помещении на 1 или 2 градуса. Для всех новых котельных установок термостат должен сопровождаться отдельным таймером или программатором (или использовать комбинированную модель, см. Ниже). Для существующих установок все еще допустимо использование автономного термостата. В таблице ниже показаны автономные беспроводные термостатические регуляторы, но они также будут доступны в проводных моделях.

Автономные комнатные термостаты

Требования Boiler Plus для новых котельных

Новые минимальные стандарты эффективности были введены в апреле 2018 года, чтобы сократить количество топлива, которое мы используем для отопления наших домов. Теперь каждая новая котельная установка обязательно должна быть оснащена программируемым комнатным термостатом, а для комбинированных котлов - дополнительная мера по энергосбережению:

Необходимо выполнить три минимальных требования:

  1. Каждая котельная установка должна иметь КПД ErP не менее 92% (не путать с КПД котла, который составляет 89-94% - см. Наш; Руководство по КПД котлов).
  2. Все новые котлы должны быть оборудованы реле времени и температуры, например программируемый комнатный термостат, если он еще не установлен
  3. Для комбинированных котлов из следующего списка необходимо также установить дополнительные меры по энергосбережению (все a-c - усовершенствованные регуляторы отопления):
    a. Контроль погодной компенсации
    b. Контроль компенсации нагрузки
    c. Интеллектуальное управление с функциями автоматизации и оптимизации схема
    d. Блок утилизации дымовых газов - устанавливается над котлом и утилизирует тепло из дымохода.Сообщается, что потребление газа сократится до 4%.

Краткое руководство по расширенному управлению отоплением для комбинированных котлов

Меры A и B - это формы усовершенствованного управления отоплением, разработанные для работы с современными «модулирующими» котлами, то есть они могут регулировать мощность котла для удовлетворения меняющихся требований. Например, они могут снизить производительность весной и осенью и увеличить ее зимой. Мера C использует ИИ для изучения ваших моделей нагрева. Технология оптимизации узнает, когда наиболее эффективным способом довести котел до желаемой температуры в помещении (подробнее см. В нашем Руководстве по расширенному управлению отоплением).

Общая цель всех расширенных средств управления - обеспечить включение котла в кратчайшие сроки для достижения комнатной температуры. Стандартные регуляторы имеют тенденцию к превышению комнатной температуры на 1-2 градуса, что очень неэффективно. Усовершенствованные средства управления снижают тепловую мощность котла по мере приближения к желаемой температуре, чтобы предотвратить превышение допустимой температуры. Конечным результатом является сокращение использования газа и снижение счетов за топливо.

СОВЕТ: убедитесь, что ваш усовершенствованный регулятор отопления совместим с выбранным вами бойлером.Если расширенное управление использует погодную компенсацию, компенсацию нагрузки или и то, и другое, тогда система управления и котел должны иметь возможность общаться друг с другом на одном «языке». Большинство производителей котлов используют индивидуальный язык, который означает, что с их котлами могут работать только их «компенсационные» регуляторы. Некоторые производители котлов и систем управления приняли язык «Opentherm», что означает, что разные продукты, такие как система управления Honeywell и бойлер Baxi, могут взаимодействовать друг с другом. См. Наше Руководство по продуктам Opentherm и альтернативным средствам управления

Какой элемент управления мне нужен для соответствия Boiler Plus?

Применяются несколько иные минимальные требования в зависимости от типа котла (комбинированный, только отопительный или системный) и от того, устанавливается ли регулятор отопления на существующую установку или устанавливается как часть нового котла.В полях ниже указаны требования в соответствии с вашими обстоятельствами. Не забудьте установить совместимый продукт Boiler Plus. Если вы устанавливаете новый котел с интеллектуальным управлением нагревом, мы настоятельно рекомендуем вам ознакомиться с нашим Руководством по лучшим интеллектуальным элементам управления или Руководством по продуктам Opentherm и альтернативным элементам управления для неумных продуктов.

Новые установки отопительного или системного котла:

требует контроля времени и температуры, то есть программируемого комнатного термостата или термостата с отдельным программатором.

Новые установки комбинированного котла:

требует такого же контроля времени и температуры, но с дополнительной «расширенной» функцией энергосбережения, например, погодной компенсацией, компенсацией нагрузки или интеллектуальным управлением, сочетающим функции автоматизации и оптимизации. (Или установка для улавливания дымовых газов)

Новые установки комбинированного котла:

требует такого же контроля времени и температуры, но с дополнительной «расширенной» функцией энергосбережения, например, погодной компенсацией, компенсацией нагрузки или интеллектуальным управлением, сочетающим функции автоматизации и оптимизации.(Или установка для улавливания дымовых газов)

Перейти к другим специальным страницам, посвященным регуляторам отопления:

Просмотрите и сравните интеллектуальные средства управления, включая интеллектуальные средства управления под брендом котла, также называемые средствами дистанционного управления обогревом, средствами управления через Интернет и средствами управления Wi-Fi.

Рассмотрите и сравните 32 термостатических радиаторных клапана по стилю и бюджету: стандарт, премиум, хром и бюджет.

Ознакомьтесь с нашим руководством по беспроводным средствам управления отоплением , , стандартным и интеллектуальным средствам управления, а также по схеме «Котел плюс».

Обзор и сравнение систем домашней автоматизации, включая Honeywell Evohome и Drayton Wiser

Подробнее о расширенном управлении отоплением и требованиях Boiler Plus

Просмотрите и сравните интеллектуальные радиаторные клапаны, включая совместимые интеллектуальные средства управления отоплением.

Разрушитель жаргона

Термостаты и программаторы

Термостат устанавливает желаемую температуру в помещении, в то время как программатор дает пользователю возможность контролировать время включения отопления.Программируемый комнатный термостат - это комбинированный блок, который выполняет и то и другое. Есть два основных типа программистов: 1-дневный и 7-дневный (хотя некоторые имеют варианты 5/2 дня). Большинство программистов позволят вам установить 2-6 периодов времени в день, а также установить разные температуры для каждого периода времени. Если у вас есть только термостат, ваш бойлер будет работать и выключаться весь день, если 1) вы не выключаете термостат, когда выходите на улицу, или 2) вы не выключаете котел, когда выходите.

Одноканальные и двухканальные программаторы

«Канал», как и радиоканал, - это средство, с помощью которого термостат связывается с системами, которыми он управляет.

Программируемая статистика комнаты обычно имеет один (одиночный) или два (сдвоенных) канала, хотя некоторые имеют три. Первый канал будет управлять котлом. Второй канал будет контролировать горячую воду.

Одноканальные программаторы

Используются с комбинированными котлами, так как нет необходимости отдельно регулировать горячую воду (это делает котел).

Двухканальные программаторы

Они используются с обычными и системными котлами, где программисту необходимо управлять отоплением и таймингом горячей воды. (Их также можно использовать с комбинированными котлами, в которых есть два отдельных отопительных контура или комбинация радиаторов и теплого пола).

Трехканальные программаторы

работает с обычными и системными котлами для управления двумя отдельными отопительными контурами и горячей водой. Они используются только в более крупных объектах, где первый и второй этажи отдельно соединены трубами для создания двух радиаторных контуров (называемых зонами) или где есть сочетание радиаторов и теплого пола.

Компенсация нагрузки и погодных условий

Элементы управления

«Компенсация» - это форма расширенного управления, которое обеспечивает более эффективное управление котлом.

Компенсация нагрузки учитывает разницу между нижней внутренней температурой в помещении и заданной температурой в помещении и регулирует мощность котла, чтобы максимально эффективно сократить разрыв.

Погодная компенсация работает таким же образом, но использует внешнюю температуру. Традиционно здесь использовался датчик температуры на внешней стороне объекта, связанный с внутренним программатором / термостатом.Датчик может предупредить котел об изменении температуры наружного воздуха, что в конечном итоге приведет к снижению или повышению внутренней температуры.

Некоторые системы погодной компенсации используют данные местной метеостанции для информирования вашей системы отопления об изменении температуры. Это менее точно, но упрощает установку с меньшим количеством неисправных деталей.

Как для управления погодой, так и для управления компенсацией нагрузки котел может реагировать, медленно увеличивая или уменьшая свою мощность, чтобы соответствовать прогнозируемому изменению температуры.Это приводит к меньшей «цикличности» (включение и выключение котла) и более эффективным периодам работы. Обратите внимание: для того, чтобы устройство управления этого типа работало, оно должно говорить на том же «языке», что и котел - для получения дополнительной информации обратитесь к нашему Руководству по расширенному контролю нагрева или воспользуйтесь нашим Руководством по продуктам и совместимости Opentherm.

Интеллектуальное управление с функциями автоматизации и оптимизации

Интеллектуальные элементы управления (NB, это не обязательно интернет-контроль) для целей Boiler Plus автоматизируют настройки времени и температуры на основе определения занятости, геолокации и / или сохраненных данных из пользовательских шаблонов с течением времени.Умные элементы управления работают в соответствии с выученным графиком использования и тем, как быстро ваш дом теряет или нагревается. Со временем система управления узнает, как рано котлу нужно будет включиться, чтобы достичь заданной температуры, работая в наиболее эффективном режиме конденсации. Подобное интеллектуальное управление работает со всеми котлами. Дополнительные сведения см. В нашем Руководстве по расширенному управлению отоплением.

Модулирующие котлы

Все современные котлы - «модулирующие». Это означает, что они могут регулировать свою мощность вверх и вниз. Например, котел с номинальной мощностью 18 кВт может регулировать свою мощность для сжигания от 3 до 18 кВт. Почему это важно в разделе об управлении отоплением? Для того, чтобы модулирующий котел мог регулировать и тем самым достигать своей максимальной эффективности, он должен: 1) работать с совместимым модулирующим управлением нагревом и 2) проводить как можно больше времени в режиме «конденсации», чего можно достичь с помощью правильный контроль нагрева. Чтобы котел мог регулировать, он должен работать с регулятором компенсации, который может говорить на том же языке, что и котел. Дополнительные сведения см. В нашем Руководстве по расширенному контролю нагрева или ознакомьтесь с нашим Руководством по продуктам и совместимости Opentherm.

Smart - интернет - управление отоплением

Интеллектуальное управление нагревом - это все программируемые термостаты, подключенные к Интернету и управляемые через приложение для смартфона. Большинство из них используют некоторые формы расширенного управления нагревом (например, погодные компенсации, компенсацию нагрузки и / или функции автоматизации / оптимизации). Многие из них теперь совместимы с Alexa, Apple, IFTTT и другими устройствами умного дома. Это может обеспечить дополнительную функциональность, например, вы можете включать и выключать обогрев с помощью голосового устройства умного дома или активных датчиков геозоны (обогрев включается, когда вы приближаетесь к дому, через сигнал GPS с вашего телефона).NB некоторые интеллектуальные элементы управления, такие как Nest и Tado, поставляются с геозоной как часть устройства. Чтобы узнать больше об интеллектуальном управлении, попробуйте наше Руководство по интеллектуальному управлению отоплением или Руководство по системам домашней автоматизации.

Зонирование

Традиционное зонирование действительно имеет смысл только в больших объектах. Он включает в себя обводку двух зон нагрева, обычно первого и второго этажей. Каждая зона контролируется отдельным термостатом, что позволяет вам устанавливать разную температуру на каждом этаже, что позволяет экономить энергию.Например, 21 градус внизу и 16 градус вверху.

Если вы значительно расширяете свою собственность, вы можете рассмотреть возможность разделения радиаторов на первом и втором этаже таким образом. Это будет включать в себя замену сантехнических частей системы и дополнительных трубопроводов, а также добавление зональных клапанов в каждый контур.

Термостатические клапаны радиатора

Для небольших участков затраты на переоборудование системы для создания двух зон редко окупаются.Существуют более рентабельные и менее разрушительные способы достижения колебаний температуры.

Обычным способом является установка термостатных клапанов радиатора (TRV). Это позволит вам контролировать температуру каждого радиатора, например отключение радиаторов отопления в малоиспользуемых помещениях и выключение их в спальнях. Это ручное упражнение, но однажды выполненное редко требует изменений. Водопроводчики могут установить TRV на большинство радиаторов. Для полного обзора 32 TRV обратитесь к нашему Руководству по термостатическим радиаторным клапанам.

Интеллектуальные клапаны радиатора

Интеллектуальные радиаторные клапаны также будут индивидуально управлять радиатором, разница в том, что температуру можно контролировать с помощью центрального программируемого комнатного регулятора. Интеллектуальные клапаны могут быть сгруппированы вместе для работы в виде единого контура или управляться индивидуально. Они очень легко подходят к большинству радиаторов.

Смарт-радиаторные клапаны

совместимы с интеллектуальными элементами управления Honeywell Evohome, Heat Genius, Nest и Netamo - для получения более подробной информации прочтите наше Руководство по интеллектуальным термостатам.

Стоимость системы центрального отопления

| Нагревательный узел

Сколько стоит система центрального отопления?

Система центрального отопления, включая радиаторы, с комбинированным котлом средней мощности будет стоить около 3500 фунтов стерлингов за квартиру с одной спальней, 4250 фунтов стерлингов за дом с 3 спальнями и 5500 фунтов стерлингов за дом с пятью спальнями. Затраты на отопительные системы, работающие только на тепло, и на системные котельные системы отопления, включая стоимость водонагревателя, колеблются в пределах от 4000 до 6000 фунтов стерлингов. В наших таблицах ниже представлена ​​полная разбивка затрат на установку комбинированных, обычных или системных котлов в домах с 1–5 спальнями.Самая большая переменная - это стоимость котла центрального отопления. Мы предлагаем подборку лучших котлов по маркам и ценам, чтобы вы могли соответствующим образом скорректировать свою оценку.

Содержание

  1. Какие компоненты системы центрального отопления?
  2. Сколько стоит центральное отопление для домов с 1, 2, 3, 4 и 5 кроватями?
    • Сценарии затрат на комбинированные котлы
    • Сценарии затрат на отопительные котлы
    • Сценарии затрат на системные котлы
  3. Стоимость замены общих компонентов центрального отопления
  4. Котел ЦО стоит

1) Какие компоненты системы центрального отопления?

Современная система центрального отопления состоит из бойлера, радиаторов, термостатических вентилей для радиаторов, управления отоплением (т. е. термостат и программатор) и, в зависимости от типа котла, возможно, внешний насос центрального отопления и накопитель горячей воды.

2) Сколько стоит центральное отопление для домов с 1, 2, 3, 4 и 5 кроватями?

В таблицах ниже приводится разбивка затрат на полную установку центрального отопления для комбинированного, теплового и системного котла. Под каждым типом котла вы можете просмотреть стоимость для 1, 2, 3, 4 и 5-комнатных домов.

Комбинированный котел

В таблице ниже указаны затраты на составные части полной установки системы центрального отопления с комбинированным котлом среднего класса, радиаторами, системами управления отоплением и стандартные затраты на материалы, включая оплату труда и НДС.Мы указали общую стоимость для различных размеров собственности. Цены могут увеличиться, если требуются менее обычные работы, например, удлинение газопровода или строительные / электрические работы.

Распределение затрат на центральное отопление

1-2-х комнатная квартира

6 радиаторов

2-х комнатный дом

7 радиаторов

3-х комнатный дом

8 радиаторов

4-х комнатный дом

9 радиаторов

5-ти комнатный дом

10 радиаторов

Комбинированный котел центрального отопления 750 £ £ 850 £ 975 £ 1 050 £ 1,200
Радиаторы / трубопроводы / газовая труба £ 792 £ 924 £ 1,056 £ 1 248 £ 1,380
Стандартные TRV £ 75 £ 87 £ 100 £ 112 £ 125
Программируемый комнатный термостат £ 110 £ 110 £ 110 £ 110 £ 110
Ингибитор £ 25 £ 25 £ 25 £ 50 £ 50
Труд / НДС £ 1 650 £ 1 650 £ 1 980 £ 2 640 £ 2 640
Итого с НДС £ 3 402 £ 3 646 £ 4 246 £ 5120 £ 5 505
Отопительный котел и медный накопитель горячей воды с отводом

В таблице ниже показаны затраты на установку центрального отопления для котла средней мощности с медным водонагревателем, радиаторами, регуляторами отопления и стандартные затраты на материалы, включая рабочую силу и НДС. Стоимость предполагает стандартную установку для различных размеров собственности.

Распределение затрат на центральное отопление

1-2-х комнатная квартира

6 радиаторов

2-х комнатный дом

7 радиаторов

3-х комнатный дом

8 радиаторов

4-х комнатный дом

9 радиаторов

5-ти комнатный дом

10 радиаторов

Котел центрального отопления £ 600 £ 700 750 £ £ 850 £ 950
Накопитель горячей воды из меди / пены / трубопровод £ 312 £ 336– £ 360 £ 372 £ 408
Радиаторы / трубопроводы / газовая труба £ 792 £ 924 £ 1,056 £ 1 248 £ 1,380
Стандартные TRV £ 75 £ 87 £ 100 £ 112 £ 125
Программируемый комнатный термостат £ 200 £ 200 £ 200 £ 200 £ 200
Ингибитор £ 25 £ 25 £ 25 £ 50 £ 50
Труд / НДС £ 1 980 £ 1 980 £ 2 310 £ 2 970 £ 2 970
Итого с НДС £ 3 984 £ 4 252 £ 4 801 £ 5,802 £ 6 083
Системный котел и невентилируемый накопитель горячей воды

В приведенной ниже таблице приводится разбивка затрат на компоненты полной установки центрального отопления, включая радиаторы, системный котел среднего уровня, невентилируемый накопитель горячей воды, средства управления отоплением и стандартные затраты на материалы, включая рабочую силу и НДС. Мы рассчитали стоимость для различных размеров собственности при условии стандартной установки.

Распределение затрат на центральное отопление

1-2-х комнатная квартира

6 радиаторов

2-х комнатный дом

7 радиаторов

3-х комнатный дом

8 радиаторов

4-х комнатный дом

9 радиаторов

5-ти комнатный дом

10 радиаторов

Котел системы центрального отопления £ 725 £ 825 £ 900 £ 975 1000 фунтов стерлингов
Накопитель горячей воды из меди / пены / трубопровод £ 1 032 £ 1 032 £ 1 092 £ 1,212 £ 1,322
Радиаторы / трубопроводы / газовая труба £ 792 £ 924 £ 1,056 £ 1 248 £ 1,380
Стандартные TRV £ 75 £ 87. 50 £ 100 £ 112,50 £ 125
Программируемый комнатный термостат £ 200 £ 200 £ 200 £ 200 £ 200
Ингибитор £ 25 £ 25 £ 25 £ 50 £ 50
Труд / НДС £ 1 980 £ 1 980 £ 2 310 £ 2 970 £ 2 970
Итого с НДС £ 4 829 £ 5 073 £ 5 683 £ 6 767 £ 7 057

Системы центрального отопления: все аспекты

Стоимость системы центрального отопления

Цена, которую вы заплатите за новое центральное отопление, зависит от выбранной вами системы и типа.Цена состоит из трудозатрат на установку и стоимости самих компонентов: бойлера, радиаторов, трубопроводов и многих других.

Кроме того, стоимость будет варьироваться в зависимости от вашей цели - замена старого котла на новый, более эффективный будет дешевле, чем переход с одного типа системы центрального отопления на другой, поскольку это предполагает установку трубопроводов и радиаторов.

Однако, чтобы дать вам общее представление о расходах, связанных с установкой системы центрального отопления, мы составили таблицу средних цен.

Монтаж и эксплуатационные расходы системы центрального отопления (ЦО)
Установка Средняя стоимость Подробная информация о стоимости
КНС для бунгало 2365 фунтов - 3000 фунтов - Поставка и установка газового котла, радиаторов и трубопроводной сети
CHS для дома с 3 спальнями 3,230 £ - 4,350 £ - Установка нового CHS, включая котел, радиаторы, элементы управления и трубопроводы
Запасной котел 1800 фунтов стерлингов - 2600 фунтов стерлингов - Цена зависит от типа котла и расположения
Эксплуатационная стоимость CHS 800 фунтов стерлингов - 1850 фунтов стерлингов - Цена зависит от типа топлива

Найдите лучшую систему отопления по оптимальной цене

Покупка системы центрального отопления - непростое решение; вам придется выложить немалые деньги, если вы хотите установить полную сеть котла, радиаторов и труб. С такими инвестициями вам необходимо тщательно рассмотреть свои варианты и взглянуть на как можно больше поставщиков.

С помощью нашей формы запроса расценки вы сможете быстро сравнить услуги и цены поставщиков систем центрального отопления в вашем районе. Менее чем за 1 минуту, , вы получите экономию до 40% с нашим запросом цены без обязательств .

Типы систем центрального отопления

Вы, наверное, не задумывались о своей системе центрального отопления.Это легко принять как должное, и только когда возникает проблема, вы обращаете внимание на свой бойлер и радиаторы.

Если есть проблема с вашей системой или вы ищете обновление, очень важно знать различные типы и их соответствующие преимущества и недостатки. Какой из них более эффективен? Один дешевле другого? Один тип занимает больше места? В этом разделе объясняются различные типы систем центрального отопления, их плюсы и минусы.

Существует три типа систем центрального отопления:

  • Система влажного центрального отопления
  • Система центрального отопления с теплым воздухом
Система влажного центрального отопления

Это самый популярный тип систем центрального отопления в Великобритании, обычно применяемый в жилых домах. Возможно, вы знакомы с этим типом отопительной системы, с котлом и радиаторами, расположенными вокруг вашего дома. Вода нагревается в бойлере, после чего перекачивается в радиаторы для обогрева воздуха в ваших комнатах.

Другой вариант - теплый пол, когда горячая бумага перекачивается по трубам, расположенным под полом, обогревая комнату. Существуют различные типы котлов и топлива, которое используется в системах водяного центрального отопления.

Система центрального отопления с теплым воздухом

Этот вид обычно встречается в коммерческих зданиях, но также встречается в некоторых домах.Системы теплого воздуха были популярны в 60-х и 70-х годах и сейчас не распространены. По сравнению с системами водяного центрального отопления они менее эффективны, что объясняет их снижение популярности.

В системах теплого воздуха воздух нагревается с помощью котла, а затем перекачивается по всему зданию через вентиляционную сеть. Тип котла и топливо могут меняться так же, как и в мокрой системе центрального отопления, но чаще всего используется газовый котел.

Накопительные обогреватели

Накопительные обогреватели поглощают и накапливают тепло ночью, в непиковые часы, когда это дешевле, а затем отдают это тепло в течение дня.Некоторые более продвинутые модели имеют настройки, позволяющие контролировать количество и время тепловыделения.

Больше факторов для настройки

Для систем центрального отопления с влажным и теплым воздухом у вас есть несколько вариантов выбора типа котла и топлива, каждый из которых имеет свои преимущества и недостатки. Существует большой выбор котлов, работающих на разных видах топлива. Общие виды топлива:

Наиболее распространенными видами топлива являются газовое, нефтяное и электрическое.Перейдите на каждую отдельную страницу, чтобы узнать больше о каждом типе топлива.

Для котлов существует три основных вида:

  • Обычные (или обычные, только для нагрева)
  • Система (или давление в сети)

Основными различиями между этими тремя типами котлов являются требуемые компоненты, моментальный ли нагрев воды или накопление горячей воды, а также давление в сети. Чтобы узнать больше о каждом типе, посетите наши специальные страницы обычных, системных или комбинированных котлов.
