Каким должно быть устройство водяного теплого пола в деревянном доме

Среди всех видов отопления, устройство водяного теплого пола в деревянном доме, пожалуй, самое сложное и трудное. При укладке требуется учитывать особенности здания, подобрать оптимальный вид напольного покрытия и строго соблюдать поэтапный план монтажа.

При условии соблюдения рекомендаций и советов опытных монтажных бригад, можно самостоятельно уложить водяной контур и выполнить остальные отделочные работы.

Возможно ли водяное отопление деревянного пола

На самом деле, чтобы ни говорили скептики, обустройство теплого водяного пола в деревянном доме из бруса, это не только возможное, но и разумное решение вопроса отопления. Конечно, придется учитывать определенные нюансы, связанные с особенностью эксплуатации деревянного дома.

Так, к примеру, нагревать полы свыше 30 градусов запрещается. Деревянная поверхность под воздействием высоких температур легко деформируется, превращается в труху. Поэтому водяной теплый пол на деревянном основании необходимо подключать не к центральному контуру отопления, а использовать для этой цели отдельный источник тепла.

Пирог теплого водяного пола в деревянном загородном доме сильно ограничивает возможность использования бетонной стяжки. Укладывать систему отопления придется на сухую, что также создает определенные неудобства.

Выбирая покрытие пола, следует учесть, что некоторые популярные отделочные материалы: ламинат, паркетная доска – при нагревании свыше 25°С, начинают выделять токсичные испарения формальдегида.

Большинство производителей отопительной техники учитывают необходимость в одновременном использовании двух отопительных контуров с разной интенсивностью нагрева, предоставляя покупателям котлы с возможностью подключения радиаторов отопления и теплых полов.

Варианты устройства деревянного пола с водяным подогревом

Существует несколько вариантов обустройства теплых полов в деревянном доме. Выбор метода укладки выбирается в зависимости от технических характеристик здания.

Распространенными методами монтажа являются:

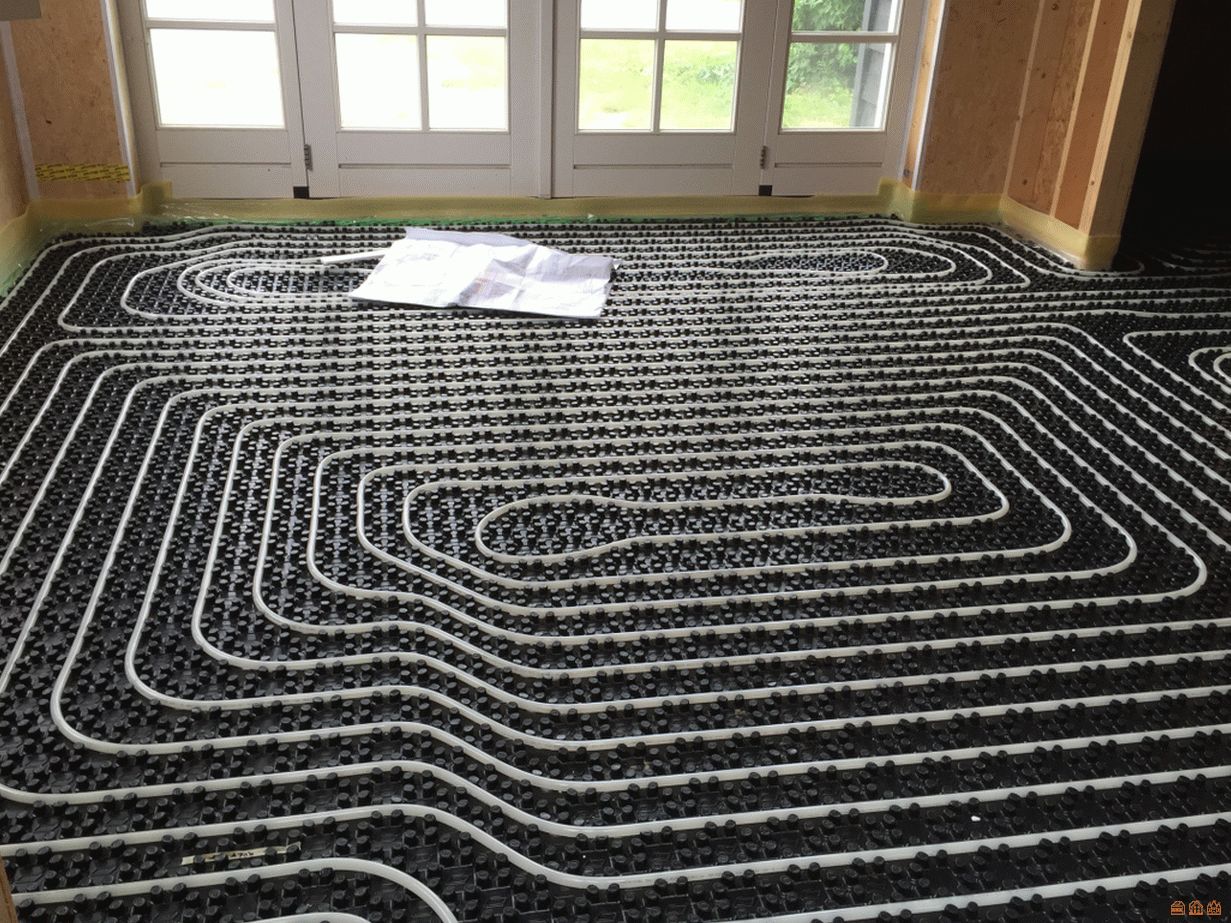

• Маты – представляют готовые конструкции с пазами для укладки водяного контура. Уложить маты можно на ровное основание пола. Для этого предварительно подравнивают поверхность с помощью настила из фанеры или QSB – плиты. Пол модульного типа не требует использования цементных смесей. Сверху полипропиленовые трубы закрывают ЦСП, укладывают напольное покрытие.
• Устройство теплых бетонных водяных полов поверх деревянных конструкций. Перед монтажом обеспечивают максимальную изоляцию деревянных элементов от влаги. Все работы проводят исключительно готовыми составами с коротким периодом высыхания.
• Фрезерование деревянного пола для труб системы тёплого водяного пола. С помощью фрез машины вырезают выемки под прохождение трубопровода. Деревянное основание начинает выполнять функцию матов. В результате сокращаются расходы на комплектующие для пола. Недостатком фрезеровки является трудоемкость процесса. Но при наличии специализированного инструмента, длительность монтажа можно свести к минимуму.

Уложить водяные теплые полы на деревянный пол можно и другими методами. Существует следующий способ. В деревянном срубе попросту прокладывают трубопровод под лагами. Дощатый пол разбирается, укладывается водяной контур, после чего настил укладывается обратно.

Чтобы максимально обезопасить дерево от попадания влаги, водяной контур укладывают в специальном гофре. Гофра защищает от воздействия воды даже в случае образования протечек.

Как сделать водяные полы в деревянном доме

Устройство тёплого водяного пола на деревянном полу своими руками практически ничем не отличается от конструкций, используемых в других зданиях. Исключение составляют особые меры безопасности, необходимые для защиты деревянных поверхностей от попадания влаги.

Практика показала, что оптимальным вариантом будет использование труб из полипропилена.

Выполняются монтажные работы следующим образом:

• Проектирование пола – именно с составления схемы начинается укладка системы отопления. Выполняется гидравлический расчет, подсчитывается эффективность водяного контура, принимается решение, позволяющее обеспечить повышение эффективности теплоотдачи. Проекты полов разрабатываются индивидуально, либо выбираются уже готовые решения.
• Подготавливается основание – выполняется выравнивание пола фанерой. Под слой на черновом поле можно простелить мягкую теплоизоляцию. Правильно сделать надежную гидроизоляцию. Традиционно для этого используют рулонные наплавляемые материалы, но для лучших результатов можно также нанести в несколько слоев специальную гидроизоляционную мастику.
• Дальнейшие действия зависят от выбора пирога системы отопления. Если планируется залить бетонную стяжку, тогда обязательно прокладывается армирующий слой. Сверху к сетке на хомуты крепится водяной контур. Вся конструкция заливается раствором. Заливка уложенных труб выполняется исключительно растворами, предназначенными для работы с теплыми полами.
• В случае выбора специальных матов, монтаж по деревянному перекрытию выполняется следующим образом. На выровненную поверхность укладываются полистирольные системы. Маты имеют уже готовые выемки и защелки для монтажа трубы, либо пазы, в которые вставляют теплоотражающие пластины. Поверх стелется водяной контур.
• Напольное покрытие – эффективность обогрева пола во многом зависит от правильно выбора отделочного материала. На маты укладывается лист ЦСП или фанеры. Остальные работы проводятся в зависимости от выбора напольного покрытия.

Максимальная длина водяного контура не должна превышать 70 м. Если для отапливаемой площади этого недостаточно, создаются так называемые зоны укладки водяных полов. Чтобы обеспечить равномерную подачу в каждый контур отопления, устанавливают водяной коллектор.

Какие напольные покрытия подойдут

Выбор материала ограничен как последующей эксплуатацией, так и способом изготовления системы отопления.

Традиционно используют следующие типы напольного покрытия:

• Керамическая плитка – преимуществом керамики является быстрый нагрев поверхности и высокая теплоотдача. Использование ограничено прихожей, ванной, кухней и нежилыми помещениями. При выборе керамической плитки, обогреваемые полы необходимо заливать стяжкой, либо накрывать цементно-стружечной плитой.
• Ламинат и паркетная доска – существует два типа укладки водяного отопления по деревянным полам: на маты или подготовленные штробы. Ламинат или паркет можно стелить независимо от способа проведения монтажных работ. Единственным недостатком напольного покрытия является невозможность нагрева поверхности свыше 25°С.
• Обычная доска – можно также уложить водяной теплый пол по деревянным балкам своими руками, настелив над водяным контуром доски. Решение не требует серьезных материальных вложений. Выбирается этот способ, если нет возможности уменьшить расстояние до потолка. Впоследствии возможно дополнительно простелить линолеум или ламинат.

При условии соблюдения поэтапного плана монтажа, проблемы укладки по деревянным лагам отсутствуют. Чтобы избежать дальнейших сложностей во время эксплуатации, крайне важно сделать качественное утепление пола и гидроизоляцию помещения.

Какой инструмент потребуется для монтажа

Для монтажа водяного контура потребуется:

1. Рулетка.
2. Пластиковые трубы и фитинги.
3. Набор слесарных и строительных инструментов.
4. Шуруповерт.
5. Фрез машина.

Монтаж бетонного водяного тёплого пола по деревянным перекрытиям, дополнительно потребует наличия:

1. Перфоратора.
2. Правила.
3. Угловой шлифмашинки для разрезания арматуры.
4. Строительного уровня.

Для работы с деревянными поверхностями пригодится набор фрез и свёрл, мощная дрель.

Каких ошибок надо избегать при монтаже

Особенности конструкции на деревянном основании заключаются в том, что любые нарушения и изменения в поэтапном монтаже отопления приведут к проблемам в эксплуатации. Появление конденсата и протечек критично.

Система укладки труб не допускает следующих нарушений:

• Превышение максимальной длины контура – труба не должна быть свыше 70 м длины. Контур должен располагаться ниже котла, так обеспечивается естественная циркуляция теплоносителя, при отсутствии циркуляционного насоса.
• Отсутствие гидроизоляции – организация деревянных полов с водяным подогревом своими силами зачастую приводит к желанию сэкономить на расходных материалах. Следует запомнить, что хорошая изоляция деревянных поверхностей от воздействия влаги необходима в деревянном доме. Лучше всего не ограничиваться простыми мерами, а использовать дополнительные средства защиты: пропитки и защитную гофру для трубы.
• Выбор отделочного материала – еще перед выбором метода монтажа теплых полов, следует предусмотреть, каким именно материалом будет облицовываться поверхность. От этого зависит максимальная температура нагрева и этапы работ.

Теплые полы для деревянного дома – это разумное решение. При условии соблюдения рекомендаций относительно монтажа, можно избежать возможных сложностей в процессе будущей эксплуатации.

Как правильно сделать теплый пол в деревянном доме

Теплый пол в деревянном доме — эффективная система обогрева внутренних помещений, функционирующая в паре со штатным отоплением. Выбор вида теплого пола для дома из дерева зависит от множества факторов: КПД системы, экономичности в монтаже и эксплуатации, сложности в обустройстве и возможности комбинации с тем или иным напольным покрытием. Подобрав подходящую схему вспомогательного обогрева, необходимо вникнуть в то, как поэтапно сделать теплый пол в деревянном доме: начиная с укладки базового основания и заканчивая декоративной отделкой.

Системы теплых полов для деревянного дома

Считается, что оптимальный вариант теплого пола для частного дома из дерева — водяная система, когда нагретый теплоноситель — вода или антифриз, циркулирует по трубам, проложенным в подпольном пространстве. Электрические теплые полы, функционирующие благодаря нагреву электрокабеля или графитовых пластин (карбоновых стержней), запаянных в пленку, реже обустраивают в деревянных постройках, но и они обладают определенными достоинствами. Прежде, чем выбрать теплый пол в деревянном доме, необходимо проанализировать все «плюсы» и «минусы» существующих систем обогрева, определиться с наполнением «пирога» пола, а также — видом декоративного материала для финишного настила.

Достоинства и недостатки систем теплых полов

• Водяные. Сложны и дорогостоящи в монтаже, бюджетны в эксплуатации. Инерционны — за счет плавного нагрева и остывания оптимально подходят для дощатых полов, паркетной доски, линолеума, ковролина. Создают значительную нагрузку на перекрытие, отличаются самой большой толщиной «пирога» пола.
• Электрические кабельные. Небольшой вес и незначительная потеря по высоте помещения в сравнении с водяными системами. Из недостатков — возможность короткого замыкания и возгорания, ощутимый расход электроэнергии.
• Электрические кабельные на матах. Упрощенная схема монтажа, меньшее сечение нагревательного тэна, чем у классических кабельных систем. Электрические теплые полы отлично комбинируются с керамическими напольными покрытиями.
• Инфракрасные. Наиболее бюджетный, быстрый и простой в укладке вариант теплых полов, легкий для установки своими руками. Обладают малой толщиной и весом, низкой инерционностью, средним расходом электроэнергии. Возможна оперативная настройка температурного режима при помощи терморегулятора, фрагментарный ремонт системы. Удачно сочетаются с ламинатом.

Этапы устройства теплого пола в деревянном доме

Порядок установки теплого пола зависит от выбранной системы: кабельной, водяной или инфракрасной, вида основания (бетонного, деревянного) и типа напольного покрытия.

Инструкция укладки теплого пола в деревянном доме на лагах:

1. Обустройство чернового пола. Черновой дощатый настил укладывают на черепные бруски, в пазы или заплечья балок перекрытия. На завершающей стадии обустройства чернового пола на лагах древесину обрабатывают антисептическими составами для защиты от гниения и поражения древоточцами.
2. Изоляция настила. На черновой пол настилают ветро-, влагоизоляционные пленки — для этой цели оптимально подойдут диффузные мембраны Ондутис SA115, которые предназначены для изоляции деревянного пола со стороны холодного помещения. А для полов, обустроенных по грунту, наилучшим вариантом гидроизоляционного барьера будет пленка Ондутис D (RV).

3. Утепление пола. В качестве утеплителя для деревянных оснований чаще всего применяют минераловатные плиты, а также напыляемые бесшовные теплоизоляторы (эковату, пеноизол). Некоторые предпочитают проверенные «дедовские» методы утепления деревянного дома с применением глины, торфа, стружки, соломы или войлока.
4. Пароизоляция «пирога» пола. Паробарьер, который настилают на слой теплоизоляции, необходим для экранирования влажных паров и конденсата, проникающих в подполье из внутренних помещений дома. В качестве пароизолятора прекрасно зарекомендовала себя полимерная пленка Ондутис B (R70), монтируемая на утепленные деревянные основания со стороны отапливаемого помещения. Функцию пароизоляцилнного слоя с теплоотражающими свойствами прекрасно выполнит пленка Ондутис R Termo с фольгированным слоем из алюминия.

5. Монтаж теплого пола. Разводка труб водяного пола, прокладка электрокабеля или инфракрасной пленки, подключение к терморегуляторам. Контрольный пуск и диагностика работоспособности теплого пола.
6. Обустройство основания под декоративную отделку. Монтаж обрешетки, обустройство деревянного настила (древесностружечного, фанерного) с воздушным зазором 20-30 мм.
7. Укладка напольного покрытия.

   На бетонные плиты перекрытия теплые полы укладывают после монтажа гидроизоляции, утепления и паробарьера. По завершении установки теплого пола заливают дополнительный слой стяжки и монтируют напольное покрытие.

   Детально ознакомиться со стадиями монтажа теплых полов в деревянных домах поможет видео:

   Заключение

   Принимая решение о том, как сделать теплый пол в деревянном доме, многие склоняются к водяным системам — хотя они более дорогостоящи и трудоемки в монтаже, они пожаробезопасны, экономичны в использовании и лучше всего подходят для декоративных напольных покрытий из дерева. Электрические системы теплых полов чаще устанавливают по бетонным основаниям под керамическую плитку. Если Вы хотите сделать теплый пол в деревянном доме своими руками, то наилучший выбор — это инфракрасная пленка.

   4 голоса , пожалуйста, оцените статью:

Водяной теплый пол в деревянном доме: виды конструкций, установка

Напольные системы отопления за последние годы приобрели огромную популярность как среди владельцев коттеджей, так и среди владельцев частных домов.

Водяной теплый пол в деревянном доме имеет множество нюансов, так как для возведения коттеджей редко используется бетон для создания крепкого и качественного основания. Для строительства подобных зданий и сооружений зачастую используются более традиционные материалы и способы.

Мало кого можно удивить наличием бетонной стяжки и установленным в ней низкотемпературным отоплением. Благодаря многочисленным положительным отзывам, такие системы стали часто использоваться в качестве дополнительной и даже основной системы отопления отдельных комнат и всего дома в целом. До недавнего времени многие владельцы домов задавались вопросом: а можно ли устанавливать водяные теплые полы в деревянных домах с деревянными перекрытиями, ведь они попросту не рассчитаны на вес, который составляет более 200 кг на метр квадратный. Оптимальная схема подобного устройства появилась относительно недавно.

Общее изображение системы

Возможна ли установка подобной системы

Несмотря на то, что говорят некоторые специалисты, установка такого оборудования не только возможна, но и является крайне разумным решением. Для того, чтобы правильно установить теплый пол в частном доме, необходимо разобраться в некоторых особенностях его монтажа и эксплуатационных характеристиках самого дома, построенного из дерева. К примеру, не стоит разогревать рабочую поверхность более чем на 30°C. Это связано с тем, что дерево не приемлет высокие температуры и их воздействие на него приводит к деформации. Со временем такой материал превратится в труху и попросту рассыплется.

Не нужна стяжка

Поэтому использование теплых полов лучше не в сочетании с центральным отоплением, а с отдельным источником тепла. Использование котла подразумевает создание «пирога» теплого пола, который не позволит использовать дополнительный слой стяжки. В этом случае монтаж придется проводить в сухую, то беж непосредственно на балки и это крайне неудобно. В роли напольных покрытий при этом могут выступать абсолютно разные материалы, такие как:

• паркетная доска;
• ламинат.

Однако при нагревании таких материалов до 25°C и выше они начинают вырабатывать испарения с содержанием формальдегида.

Некоторые производители понимают необходимость одновременного использования нескольких контуров отопления. При этом речь идет о разной интенсивности прогрева поверхности. Они выпускают серию котлов, которые позволяют проводить подобные подключения теплых полов и радиаторов отопления.

Виды конструкций, предназначенных для деревянных домов

Обустроить теплые полы можно несколькими способами. Если речь идет исключительно о теплых водяных полах, то монтаж труб можно провести такими способами:

• Использование классического метода, при котором трубы закладываются непосредственно в бетонный раствор.

Схема стяжки по лагам

• А вот использование сухого способа монтажа подразумевает закладку труб непосредственно по лагам или имеющимся балкам перекрытия.

Закладка труб по лагам

Поверх такого контура укладывается слой цементной стяжки, толщина которого должна составлять не менее 25 см. Перед тем, как сделать выбор в пользу того или иного способа, следует более детально изучить конструкцию и основные характеристики деревянных домов. Бетонный пол может залить на первом этаже. Он будет играть роль перекрытия, ведущего в подвал. В этом случае теплый водяной пол следует уложить непосредственно под стяжку, а не придумывать заново велосипед.

Верхним слоем может быть любой настил, вплоть до обычных деревянных досок. Однако это приведет к дополнительным затратам, так как отсутствие бетонного основания осложнит процесс монтажа системы. А вот если в доме находятся деревянные перекрытия, то рекомендуется использовать исключительно сухой способ установки.

Это обусловлено тем что:

1. Вес бетонного основания внушителен. Он производит существенную нагрузку на деревянные балки, которые могут и не выдержать вес подобного материала. Помимо теплых водяных полов в деревянном доме так же необходимо учитывать вес мебели.
2. Если деревянный дом построен правильно, то он должен «дышать» самостоятельно, выполняя функцию легких дома. Если воздух слишком пересушен или наоборот сильно влажный, то со временем материал может повести. Последствия могут быть весьма существенными, так как это приводит к растрескиванию имеющейся стяжки. Во избежание подобного результата следует принять ряд важных мер, которые бы смогли компенсировать последующее расширение контура. Помимо дополнительных затрат это чревато и усложненным монтажом. Если в основании уже пошли трещины, остановить их невозможно.
3. Особое внимание следует уделить постройкам из деревянного бруса, который пользуется немалой популярностью в современном строительстве. Зачастую используемый материал не досушивается до конца. Со временем он начнет высыхать, что неминуемо приведет к деформации или полному разрушению бетонного слоя. Теплый пол водяной этой проблемы избежать не поможет.

Теплый пол под балками — общее изображение

Устройство системы

1. Используемый для нагрева котел. Если выбор пал на полы водяные, то возможно использование твердотопливного, электрического или газового оборудованного котла. Они практичны и достаточно удобны. Их использование подразумевает отсутствие постоянного запаса горючего, которое используется в дровяных и твердотопливных котлах.
2. Если планируется создание действительно тёплого дома, то рекомендуется использовать комбинированные системы, которые позволят отапливать и батареи и напольный слой покрытия. Его температурный режим может отличаться, так как температура в радиаторах может достигать и 60°C, однако для деревянных покрытий максимальной считается 30°C. При не соблюдении этого условия, дерево растрескается довольно скоро.

АдминАвтор статьи Понравилась статья? Поделитесь с друзьями:

Теплый пол в деревянном доме

    Актуально использование электрического теплого пола в качестве дополнительной возможности отопления жилья. Так как в деревянных домах полы могут быть устроены по разному: непосредственно по грунту, дощатыми на первом этаже, по межэтажным перекрытиям, устройство теплого пола должно учитывать особенности каждого способа. Кроме того вид используемого нагревательного элемента зависит от финишного покрытия. А это может быть половая доска, линолеум, ламинат, керамическая плитка, мармолеум и пр.

   Вариантов обогрева тёплым полом два — основной, когда единственным источником тепла является пол со встроенным обогревом и комфортный, при котором обогреваются только отдельно выбранные зоны повышенного комфорта.
Главный вопрос про основной обогрев — можно ли его реализовать технически?
Тут нужно определить теплопотери конкретного помещения, и если тепловая мощность, отдаваемой полом превышает их, то всё хорошо. В любом случае, в деревянном доме утеплять пол, стены, потолок, нужно по максимуму. Не экономьте и на энергоэффективных стеклопакетах. От качества утепления будут зависеть будущие затраты на отопление.
Обычно для варианта основного обогрева подходят полы, с покрытием из керамической плитки. Используемые под плитку нагревательные элементы — греющий кабель, тонкие маты высокой мощности.
Всё дело в том, что поверхность плитки и керамогранита можно безболезненно нагревать до температур, при которых тепловой поток от пола компенсирует теплопотери помещения.


   Хороший вариант монтажа кабельных систем по деревянному полу — применение панелей РПГ. Это панели на базе экструдированного полистирола с цементно-полимерным покрытием, сочетающие в себе прочность, легкость и высокий коэффициент теплоизоляции. Особенность этих панелей в том, что они позволяют положить керамическую плитку без заливки толстой и тяжелой стяжки. Толщина панелей от 10 до 100 мм. С помощью панелей РПГ можно по черновому деревянному полу выложить плитку с минимальным подьёмом уровня пола.

Теплый пол под половую доску

    Отдельный, и к сожалению, самый проблемный случай, когда финишное  покрытие — половая доска. Дерево хороший теплоизолятор, и при толщине доски из хвойных пород более 24 мм и 32 мм для дуба, применение обогрева теплым полом нецелесообразно (по DIN EN 1264, тепловое сопротивление над греющей частью не должно превышать 0,15 м2К/Вт). В данном случае возможен лишь комфортный вариант обогрева.
Вариант установки греющего кабеля под деревянный пол на лагах:
Используется двужильный экранированный кабель Lavita, при этом удельная мощность не должна быть больше 100 вт/м2.

Пол из ламината и линолеума

  Если финишным покрытием является ламинат, линолеум, ковролин или паркетная доска, то как правило возможен только комфортный вариант обогрева. В этоим случае рекомендуется использовать инфракрасный пленочный тёплый пол — тонкую нагревательную пленку различных видов, в том числе саморегулирующуюся. Желательно выбрать мощность 220 ватт/м2. Толщина плёнок примерно 0,4 мм. То есть высота пола не изменяется.

   Инфракрасная пленка быстро и равномерно прогревает поверхность пола. Особенности вышеупомянутых покрытий — их нельзя перегревать выше температуры 24-27 градусов С. Уточнить пороговое значение температуры эксплуатации можно у продавцов напольных покрытий. При превышении этих температур начинаются химические и геометрические изменения.У ламината изменяется ширина швов, его может начать пучить. Линолеум может изменить цвет, и начать выделять продукты химического разложения.

В случае очень хорошей теплоизоляции помещения, можно отапливать помещение и с таким покрытием. Скорее всего придется уложить теплый пол на максимально возможной площади, то есть под всей свободной от стационарной мебели. Подробнее в этой статье про обогрев  помещений.

Просьба при самостоятельных расчетах учитывать наличие свободной электрической мощности. Нужно из выделенной на дом мощности вычесть суммарную мощность всех потребляющих энергию приборов.

За консультациями обращайтесь к специалистам Центра Теплых Полов

Google

как сделать своими руками, устройство по лагам с подогревом, в частном брусовом, конструкция

Многие люди делают выбор в сторону экологичных материалов и строят деревянные дома. Такое решение позволяет создавать уютное жилье с отличным микроклиматом и естественным воздухообменом. Но часто возникает вопрос о том, можно ли делать в деревянном доме теплый пол и если да, то, как его реализовать своими руками?

Особенности использования

В деревянном доме полы могут быть на лагах или на столбах, одно или двухслойными. В этом случае, можно установить как водяной, так и электрический теплый пол. Для такого типа обогрева рекомендуется максимальная температура 29 градусов, если она выше, то это не комфортно и вредно для здоровья.

Специалисты рекомендуют, чтобы в зоне постоянного нахождения людей, температура пола была в пределах 26 градусов, а вдоль стен, выходящих на улицу, ее можно повышать до 30-33 градусов.

Если говорить об удельной мощности нагревательных элементов, то она ограничивается 80-130 Вт/м2, но этого может быть недостаточно, чтобы использовать пол с подогревом в качестве основного источника тепла. Проблемы могут возникать как в комнатах с большими окнами, так и в маленьких помещениях, загроможденных мебелью, так как полезная площадь пола будет незначительной.

 В деревянном доме, обычно все перекрытия деревянные и если вы решите укладывать теплый водяной пол в бетонную стяжку, то на них создается дополнительная нагрузка. Перед принятием такого решения, необходимо просчитать нагрузку и убедиться, что перекрытие сможет ее выдержать.

При обустройстве теплого пола в доме, необходимо учитывать и то, что он сокращает высоту помещения, поэтому лучше всего его монтировать на этапе строительства. Если у вас высокие потолки, то можно сделать подогреваемые полы и в жилом доме.

Создание теплого пола в доме требует достаточно серьезных финансовых затрат, но вы получаете эффективный и качественный обогрев помещения, в котором будет уютно и приятно находиться, независимо от погодных условий.

Так как дом деревянный, чтобы избежать растрескивания и повреждения напольного покрытия из-за наличия теплого пола, необходимо придерживаться следующих правил:

• мощность теплого пола не должна превышать 130 Вт/м2;
• кабель укладывают равномерно по всей полезной площади пола;
• деревянное покрытие не должно быть толще 22-24 мм;
• материалы надежно защищают от влаги;
• обязательно используется терморегулятор, датчик температуры пола и воздуха;
• под деревянным покрытием, температура воздушной подушки не должна быть больше 40 градусов;
• перед установкой деревянного настила, рекомендуется, чтобы он полежал несколько дней на нагретом полу, а затем его можно будет закрепить;
• на теплый пол нельзя укладывать ковры, которые закрывают всю обогреваемую площадь.

Более высокая стоимость теплого пола, по сравнению с радиаторами отопления, связана с необходимостью укладки теплоизоляции, системы регулирования и контроля и сами монтажные работы будут стоить дороже.

Если же вы имеете элементарные навыки работы, то сможете уложить в деревянном доме систему теплого водяного или электрического пола своими руками.

При сооружении теплого пола по грунту, затраченные средства будут небольшими, и они компенсируются теплом и комфортом. Если вы сделаете теплый пол в соответствии с инструкцией и рекомендациями специалистов, то независимо от того, будет он водяным или электрическим, такие системы очень надежные и долговечные.

Варианты конструкций и технология устройства в деревянном доме

В деревянном доме можно установить любой вид теплого пола, но более безопасным считается водяной пол. Если вы решили установить эклектический пол, то при соблюдении правил его монтажа и эксплуатации, он также является полностью безопасным и имеет высокую эффективность.

При выборе в качестве обогрева электрического теплого пола, реализовать его можно несколькими способами:

• греющий кабель;
• маты;
• инфракрасная пленка;
• карбоновые стержни.

Какой лучше?

Все варианты имеют свои недостатки и преимущества, и их выбор во многом зависит от того, каким будет финишное покрытие. Для керамической плитки, лучше использовать кабель или маты.

Для ламината, паркета или ковролина, лучше подходят инфракрасная пленка или карбоновые стержни.

Теплый водяной пол подключают к котлу, как и электрическое отопление, он может использоваться в качестве основного или дополнительного обогрева деревянного дома.

Обычно водяные теплые полу устраивают в цементной стяжке, но в случае с деревянным домом, их чаще делают настильными.

На лагах

Лаги укладываются на расстоянии 60 см и надежно крепятся к основанию. Удобно это делать на оцинкованных опорах, которые сначала выставляют и крепят к основанию, а потом к ним фиксируют лаги. Снизу к лагам крепят черновой пол, он нужен для того, чтобы уложить теплоизоляционные материалы.

После создания чернового пола, на него стелют гидроизолирующую пленку и слой теплоизоляции. Обычно используют минеральные плиты, достаточно их толщины 10 см. На плиты укладывают доски или полосы ДСП, с учетом схемы размещения труб или кабеля.

В качестве теплоотражателя, можно приобрести специальные пластины или сделать их из оцинкованного железа, к ДСП они крепятся гвоздями и их загибают так, чтобы поместилась пластиковая труба.

При укладке трубы, она не должна выступать выше уровня пола, иначе будет мешать во время монтажа чистового материала, поэтому толщина ДСП или досок должна превышать диаметр трубы. После укладки труб, поверхность покрывают листами фанеры и уже на нее укладывают чистовое покрытие.

При укладке листов фанеры, между ними обязательно оставляют зазоры порядка 5 мм, так как при нагреве, деревянные материалы будут расширяться. А по лагам электрический теплый пол обязательно делают с устройством воздушной прослойки.

Фанеру берут только влагостойкую, при этом ее толщина должна быть не менее 10 мм. Швы можно заполнить герметиком, а можно и так оставить. После этого приступают к укладке финишного покрытия.

На листах пенополистирола

В деревянном брусовом доме редко делают теплые полы в стяжке, обычно используется специальные теплоизолирующие пластины, которые состоят из пенополистирола и покрыты алюминиевым профилированным материалом.

Наличие алюминиевого покрытия позволяет равномерно распределять тепло, а пенополистирол не дает теплу распространяться вниз.

При использовании таких листов на деревянное основание, шаг кабеля должен быть около 10 см, а его мощность на квадратный метр не более 100 Вт. Основание для пластин может быть как бетонное, так и деревянное, главное, чтобы оно было ровным и прочным.

Пенополистирольные листы устанавливают только в том месте пола, где будет проводиться его обогрев, в остальных местах используют влагостойкую фанеру или ГВЛ, соответствующей толщины.

При укладке пластин, надо смотреть, чтобы совпадали их желобки, между собой они соединяются при помощи специальных фиксаторов. Если вам надо отрезать пластину определенного размера, то сделать это будет не сложно. В месте, где будет установлен датчик температуры пола, часть пластины вырезают при помощи обычного ножа.

После установки пластин, в желобки укладывают кабель, проверяют работоспособность системы. Осталось уложить подложку и можно стелить деревянное покрытие.

Теплый пол в стяжке уложенной на деревянное основание

Иногда возникает необходимость сделать стяжку на деревянный пол, например, когда лаги установлены на высоких столбах. Есть несколько условий, которые должны выполняться для того, чтобы на деревянное основание можно было уложить бетонную стяжку:

• оно должно быть прочным и неподвижным;
• расстояние между лагами должно быть небольшим, чтобы пол под тяжестью стяжки не проседал. Если это условие не соблюдается, то придется разобрать пол и добавить лаги, чтобы расстояние между ними уменьшилось. Чтобы снизить нагрузку на пол, можно использовать не цементную стяжку, а ангидритовые ровнители;
• обязательно необходимо использовать армирующую сетку, достаточно сетки с ячейками 10х10 см.

Чтобы на гидроизоляционной пленке не образовывалась испарина, все швы заделывают эпоксидной шпатлевкой, так как она не пропускает влагу. Бывает, что стыки между деревянным покрытием и стенами достаточно большие, в таких случаях их необходимо заделать сначала пеной, потом эпоксидной шпатлевкой или можно использовать жидкую гидроизоляцию.

Сначала на деревянное основание укладывают гидроизолирующую пленку, затем утеплитель, это может быть, например пенофол. На следующем этапе укладывают армирующую сетку, на нее трубы или кабель, подключают их и проверяют работоспособность системы, после чего заливают песчано-цементным раствором.

Нельзя укладывать стяжку на свежие доски, они должны прослужить в отапливаемом помещении не меньше года.

Выводы

Для деревянного дома теплый пол можно сделать как водяной так и электрический, есть несколько вариантов и способов его укладки. Все работы надо выполнять в соответствии с разработанными технологиями и рекомендациями, тогда вы сможете самостоятельно сделать эффективное и безопасное отопление, а в вашем доме будет тепло и уютно.

Полезное видео

Сухой теплый пол по лагам, видео:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Водяной теплый пол в деревянном доме

Технология теплого пола позволяет решать задачу по обогреву разных домов. Как известно, теплый пол в отличие от радиаторной системы имеет массу преимуществ. Однако некоторые могут возразить, мол такой способ отопления невозможно смонтировать в деревянном доме. В этой статье мы развеем это представление. Более того, существует несколько реально рабочих технологий, которые позволяют устанавливать водяной теплый пол на деревянном основании.

Можно ли

Как уже говорилось вначале статьи, многие сомневаются в том, насколько это реально обустроить водяной теплый пол в деревянном доме. Стоит сразу сказать, что это не только возможно, но и является вполне разумным решением. Безусловно, необходимо учесть некоторые особенности и отказаться от привычных технологий, например, заливки стяжки. Но с другой стороны, это еще и облегчает реализацию поставленной задачи, ведь потребуется меньше трудозатрат.

Например, в деревянном доме нагревать полы свыше 30°С запрещается. В противном случае поверхность пола может деформироваться. По этой причине теплый пол обязательно должен иметь смесительный узел и гребенку. Благодаря этому устройству будет осуществляться понижение температуры. Кроме всего прочего, необходимо использовать контроль по регулировке температуры. Здесь отдается предпочтение автоматической системе.

Более того, необходимо уделить особое внимание выбору напольного материала. Почему? При нагреве таких материалов, как паркетная доска, ламинат и линолеум свыше 25°С может приводить к выделению токсичных испарений, а именно формальдегиды. Это и объясняется тем, что крайне важно четко регулировать и контролировать температуру теплоносителя теплого пола в деревянном доме.

Возможные трудности

Кроме всего прочего, необходимо понимать, с какими трудностями придется столкнуться при выполнении подобных работ. Как известно, принцип действия теплого пола заключается в том, что нагретая поверхность накапливает, а потом передает тепловую энергию. В традиционном исполнении все это работает очень просто нагревается стяжка и она аккумулирует тепло, а после отдает его в помещение.

Что касается системы на деревянном поле, то здесь ситуация обстоит иначе. Древесина не является очень хорошим теплопроводным материалом. Возможно, кто-то подумает, почему бы не залить обычную стяжку на деревянное перекрытие? Но в таком случае необходимо учитывать тот факт, что на 1м² будет приходиться нагрузка до 300 кг. Безусловно, это огромная нагрузка от водяной системы на деревянное перекрытие.

Способы устройства теплого пола

Теплый водяной пол можно организовать несколькими способами. Рассмотрим каждую из этих технологий:

1. Использование специальных матов. Под этим подразумеваются конструкции, в которых имеются пазы для укладки водяного контура. Предварительно базовый пол выравнивается. Для этого используется фанера или другой плитный материал. Использование этой модульной системы полностью исключает потребность в использовании стяжки. Уложенный водяной контур накрывается ЦСП, а сверху основы осуществляется монтаж финишного напольного материала.
2. Бетонные полы на деревянное перекрытие. Как уже говорилось, этот вариант не является оптимальным по той причине, что на перекрытие будет оказываться большое давление. Более того, необходимо выполнить качественную гидроизоляцию всех деревянных элементов. В таком случае водяной теплый пол по деревянному перекрытию обойдется дороговато.
3. Фрезерование пола. Этот способ не совсем легкий, так как подразумевает изготовление в деревянном поле специальных пазов. В таком случае деревянный пол будет выполнять роль матов. Этот способ самый доступный и не затратный. Ведь значительно сократиться расход на комплектацию теплых полов.

Также известен еще один вариант, как организовать подпольный обогрев. Теплый пол по деревянным лагам будет включать в себя укладку греющих контуров между лагами. Благодаря этому основа будет давать приятное и комфортное тепло ногам. Для реализации такого способа необходимо полностью демонтировать доски и в лагах уложить греющий контур. Таким образом теплый водяной пол в деревянном доме станет реальностью.

Что необходимо для работ

Прежде всего необходимо подготовить весь строительный материал и инструмент. Комплектация инструмента будет зависеть от выбранной вами технологии. В целом для работы вам потребуется набор столярного инструмента, рулетка, трубы для теплого пола и фитинги, слесарный набор инструмента, шуруповерт и тому подобное. Плюс ко всему, вам может потребоваться правило, уровень, перфоратор, угловая шлифовальная машинка и прочее.

Технология изготовления теплого пола

Теперь рассмотрим особенности технологии изготовления теплого водяного пола в деревянном доме. В нашем случае будет рассматриваться пример, где используются полипропиленовые трубы. Почему именно они. Все очень просто. Пластиковые трубы соединяются при помощи специальных фитингов. На фитингах имеется уплотнительная резинка, их может быть на нем несколько. Спустя время, эти резинки ослабевают и могут давать течь. А, учитывая, что дерево боится влаги, это явление не очень благоприятное. Есть в продаже дорогостоящие металлические фитинги высокого качества, однако их могут позволить себе далеко не каждый. Технология сварки полипропилена позволяет создавать монолитное соединение. Оно более долговечней. Главное, правильно соблюдать технологию пайки.

Итак, процесс работы заключается в следующем. Сперва осуществляется проект всего теплого пола в доме из дерева. Необходимо обязательно определить гидравлический расчет. Важно определить, насколько будет эффективен тот или иной водяной контур в деревянном доме. Только после всех этих работ, необходимо приступать к следующему этапу. Возможно, здесь потребуется помощь специалистов, чтобы все расчеты были выполнены правильно и согласно существующим нормам.

Далее осуществляется подготовка пола. Прежде всего определяете, есть ли неровности. Если перепад пола есть, то выровнять его можно при помощи фанеры или другого листового материала. Также необходимо создать гидроизоляционный слой.

Совет! Гидроизоляция в теплом полу в деревянном доме является обязательным условием. Хотя все работы выполняются качественно, лучше обеспечить дополнительную защиту.

Если вы остановили свой выбор на использовании специальных матов, то осуществляете их монтаж. Обычно в качестве матов используется полистирольная система. Эти маты имеют специальные защелки, позволяющие накрыть всю поверхность пола без никаких зазоров.

В эти пазы выполняется укладка водяного теплого пола. Трубы надежно фиксируются в пазах. Стоит добавить, что система также оснащено теплоотражающей пластиной. Сверху матов стелиться фанера или ЦСП. Далее осуществляется настил напольного финишного отделочного материала. Теперь уделим внимание выбору отделочного материала, который допускается укладываться на теплый водяной пол в деревянном доме.

Напольное покрытие

Вначале этой статьи мы уже говорили о том, что под водяной теплый пол в деревянном доме необходимо правильно выбрать отделочный материал. Сверху деревянного настила можно использовать ламинат или паркетную доску. Эти материалы допускаются для их укладки. Однако есть одно важное ограничение – недопустимо прогревать поверхность свыше 25°С.

Некоторые отдают предпочтение натуральному дереву и укладывают обычную доску. Это очень выгодное решение с экономической точки зрения. Особенно актуально, когда водяной теплый пол укладывается между деревянными лагами.

Распространенные ошибки, которых следует избегать

Если вы только начинающий специалист, то важно понимать, что монтаж системы теплого пола имеет большое количество нюансов. Если их не учитывать, то вся система напольного обогрева не будет эффективной. Например, может образоваться конденсат, который негативно сказывается на деревянном перекрытии.

Так, недопустимо укладывать греющие контуры более 70 метров один. В противном случае это может привести к неравномерному прогреванию всего пола в деревянном доме. Также недопустимо монтировать теплый пол без наличия гидроизоляционного материала. Не стоит думать, что здесь можно сэкономить. Спустя время, если вдруг произойдет утечка, последствия экономии могут оказаться катастрофическими. По этой причине древесина обрабатывается специальными пропитками, укладывается гидроизоляционный материал, например, полиэтилен и тому подобное.

Ну и не менее важно выбрать правильный отделочный материал. В этом случае учитывается ряд факторов: какая будет температура теплоносителя, есть ли возможность в автоматическом режиме регулировать температуру и многое другое.

Заключение

Итак, как мы увидели, реализовать водяной теплый пол в деревянном доме вполне реально. Более того, все работы можно провести своими руками без привлечения специалистов. Если вы не имеете вообще никакого опыта в этой сфере, то вам придется обратиться за помощью к специалистам. Если вы упорный и любите все делать своими руками, то предлагаем вам ознакомиться с интересным и познавательным видеоматериалом, в котором наглядно показан весь процесс установки напольного обогрева в деревянном доме. Надеемся, что этот материал был полезен для вас! Если у вас уже был опыт подобных работ, то делитесь ими в комментариях к этой статье.

Укладка теплого водяного пола в деревянном доме

Деревянный дом, несмотря на архаичность самой идеи использования дерева в качестве строительного материала, может в нынешних условиях стать вполне удобным и комфортным жильем. Для дачи такой тип строения очень удобен, а появление новых технологий, строительство модульных деревянных домов, сделали деревянные дома удачным и практичным решением жилищного вопроса. Другой вопрос, какими средствами коммуникаций можно оборудовать деревянное жилое строение. Если это жилье долговременное и рассчитанное на длительное и постоянное проживание, то обогрев жилого объекта выходит на первое место.

Прежде  всего, смущает прочность самой конструкции. Способны ли деревянные конструкции, включая перекрытие, справится с установкой дополнительного отопительного оборудования. Судя по успешному практическому опыту, применение водяных систем отопления в деревянных домах реально и не менее эффективно. Установка котла и радиаторов обогрева – это уже пройденный этап. Рассмотрим следующее, подходит ли теплый водяной пол для установки в деревянном доме в качестве полноценной отопительной системы.

Значение теплых полов для деревянных жилых строений

Деревянные дома, возводимые сегодня мало в чем уступают капитальным каменным строениям. Однако если каменный дом, имея бетонный фундамент и железобетонные перекрытия может быть оснащен любым оборудованием и коммуникациями, с деревянными строениями ситуация выглядит не такой радужной. Вся проблема в том, что с технологической точки зрения теплый водяной пол несет в себе значительную конструктивную нагрузку. Не каждое помещение обладает достаточным запасом прочности, благодаря которому можно с успехом монтировать сложные коммуникации.

Водяные системы отопления работают за счет циркуляции теплоносителя по системе трубопроводов, уложенных в пол. Масса всей рабочей конструкции теплых водяных полов достигает в рабочем состоянии больших значений.

Для справки: масса бетонного теплого пола для одной комнаты составляет 5-6 тонн. ( кв. м. стяжки 200-300 кг).

Способно ли выдержать такой вес деревянное перекрытие дачного домика. Устоят ли с таким весом лаги основания деревянного дома, будут ли такие полы надежными и долговечными? Столько вопросов стоят перед вами, однако есть варианты, способные быстро и эффективно решить возникшую проблему. Настильные системы теплых водяных полов — методики, которые прекрасно себя показали в практической плоскости. Теплые полы благодаря своим преимуществам, делают деревянные дома из обычных времянок, полноценными жилыми объектами.

*
Для постройки из дерева, напольный обогрев играет очень важную роль. Система отопления «водяной теплый пол» в деревянном доме раскрывается во всей своей красе. Преимущества такого варианта отопления более чем очевидны и заключаются в следующем:

• греющие полы наиболее оптимально прогревают внутреннее пространство жилого помещения;
• в отсутствии конверсии, при таком отоплении исключается циркуляция пыли внутри помещения;
• деревянный дом, достаточно хорошо утепленный и оборудованный теплыми водяными полами, надежно защищен от такого явления, как сырые углы;
• напольный обогрев сохраняет внутри деревянного дома оптимальный режим влажности;
• при таком способе обогрева полностью исключается вероятность ожогов, в отличие от радиаторной системы отопления;
• экономические показатели. Теплые водяные полы в сравнении с радиаторным обогревом на 30% уменьшают расходы топлива, связанные с подготовкой теплоносителя;
• существенная экономия внутреннего пространства;
• надежность, безопасность и долговечность отопительных систем на базе водяных полов.

Обязательно прочтите: система отопления в деревянном доме.

Говоря о деревянных домах, единственным  недостатком подобной системы обогрева можно назвать громоздкость самой конструкции, длительность и кропотливость работ. Однако при соблюдении необходимых технологий, инструкций и правил, монтаж теплого пола в деревянном доме не будет связан с большими хлопотами. Результатом же самой работы станет эффективная работа отопительного оборудования и значительно улучшившиеся условия проживания.

Для справки: водный контур теплого пола, изготовленный из полиэтиленовых труб, может быть использован для работы с теплоносителем на основе антифриза. Такой вариант отопления идеально подходит для дачных и загородных домов, рассчитанных на редкие посещения в холодный период. Трубопровод, заполненный антифризом, не повержен размораживанию.

На заметку: чтобы узнать, как сделать водяной тёплый пол по деревянным лагам, читайте по ссылке.

Способы укладки водяного пола в деревянном доме

Сразу стоит сказать следующее. Деревянный дом, каким бы он крепким не был, в нем априори отсутствуют каменные несущие стены и перекрытия. Единственным каменным элементов деревянной постройки может стать фундамент или цокольный этаж. Однако современные технологии малого жилищного строительства предполагают минимальное использование бетонных работ в процессе возведения жилого объекта.

На заметку: блочные дома собираются в течение 2-3 дней. Все элементы конструкции, включая внутренние перегородки и перекрытия, рассчитаны на определенную нагрузку. Допускается лишь со временем обустроить каменный фундамент, придав тем самым деревянной постройке необходимую прочность, надежность и капитальность.

*
Поэтому! Пол в частном доме обычно делается наборным, по настильной схеме. Для одноэтажных зданий в качестве основания пола выступают лаги, прочные и массивные деревянные элементы конструкции. В подобной ситуации водяной теплый пол в каркасном доме можно уложить под деревянный настил или прибегнуть к новым, весьма успешным и эффективным методикам. На сегодняшний день существует большой практический опыт укладки водяных полов на деревянное основание. Способы укладки греющих полов на деревянное основание бывают двух видов:

• по модульной схеме;
• на реечной основе.

Соответственно, оба варианта могут быть применены во время строительства щитовых и блочных домов. Водяные трубы укладываются в межлаговом пространстве или на черновую поверхность пола, опирающуюся на лаги. Модульная и реечная схема укладки имеют свои конструктивные и технологические отличия.

В первом случае для укладки петли водяного контура используются готовые деревянные модули. Во втором варианте отопительные трубы монтируются в пространстве между досками и рейками. Основная особенность при монтаже первого и второго варианта заключается в том, что вы создаете черновой пол, в котором устанавливаются обогревательные трубы. Поверх сборной конструкции укладываются металлические теплообменные пластины, на которые кладется уже финишное напольное покрытие.

На заметку: при использовании керамической плитки или линолеума, черновая поверхность вместе с трубами и металлическими пластинами дополнительно покрывается изоляционным слоем из плит ЦСП. Такая мера вызвана необходимостью обеспечить всей поверхности пола равномерное распределение нагрузки, создать условия для равномерного теплообмена между водяными контурами и финишным покрытием.

Прежде чем начать работу по монтажу греющих полов, вам потребуется выполнить ряд обязательных действий, включая разработку проекта отопительной системы и обследование конструктивных элементов здания. Такая предосторожность связана с технологическими особенностями деревянных строений.  К примеру:

• деревянное здание уже в течение первого года дает усадку. Ориентировочно до 5%. Это замечание необходимо учитывать при оборудовании теплых полов при строительстве деревянного дома;
• древесина ведет себя по-разному в разных климатических условиях. Чрезмерная сухость или наоборот, повышенная влажность становятся причинами растрескивания деревянных конструкций, образованию гнили и плесени. Поэтому такие дома должны быть построены с учетом всех тонкостей и нюансов, обеспечивающих защиту деревянных конструкций от негативного атмосферного воздействия.

Что касается проектирования схемы обогрева, то здесь следует учитывать отапливаемую площадь, степень теплоизоляции жилых помещений и соответственно, климатические условия региона. Пренебрегая этими аспектами можно в результате кропотливой и трудоемкой работы получить малоэффективную систему отопления, теплый пол, от которого мало будет пользы.

На заметку: теплоэффективность жилого здания является одним из определяющих элементов системы обогрева. При грамотных действиях можно добиться повышения эффективности работы отопительного оборудования на 15-20%. Утепление стеновых панелей, оконных и дверных проемов обязательное условие для качественного обогрева дома.

К подготовительным работам, предшествующим монтажу греющих полов, относится и оценка основания. Не каждое здание обладает теми необходимыми технологическими параметрами, благодаря которым можно немедленно приступать к обустройству отопительной системы. Доски деревянного основания, лаги должны лежать правильно, иметь «здоровую» структуру. Гнилые участки или испорченные целые фрагменты, необходимо заменить новыми изделиями. Между лагами допускается оптимальное расстояние 60 см. Существующие между досками крупные щели, свыше 2 мм, устраняются посредством укладки теплоизоляционного материала.

Для справки: если визуально можно определить, что деревянный настил или элементы конструкции исчерпали себя, лучше их демонтировать и создать новую конструкцию – основание.

При обследовании основания обратите внимание на следующие факторы:

• не «гуляет» ли под полом ветер;
• лежат ли лаги равномерно или на большом расстоянии друг от друга;
• старые доски перед монтажом лучше всего обработать строгальным станком, сняв слой старой и поврежденной коррозией древесины;
• вся поверхность настила должна быть выровнена по уровню. Допускается наличие неровностей, минимум до 2 мм.

Инструкции по монтажу теплых водяных полов в деревянных строениях

*

После подготовки основания, основная задача сводится к созданию необходимого утепления пола в деревянном доме. Правильно сделанное утепление сохранить тепло и направить его вверх, нагревая тем самым напольное покрытие. В противном случае вы будете греть цокольный этаж или обогревать землю на своем садовом участке.

Черновое покрытие или фальшпол делается для того, чтобы уложить на него слой теплоизоляции. Прибив к лагам снизу листы фанеры или ДСП, которые покрываются паро и теплоизоляционной пленкой. Далее, все внутреннее пространство между лагами заполняется пенопластом или минеральной ватой. Обычно толщина слоя утеплителя не превышает 100 мм. На рисунке четко показаны варианты монтажа водяного пола на деревянную конструкцию.

Лучше всего в качестве утеплителя подойдет минеральная вата, плотность которой составляет 35-40 кг/м³. Можно использовать пенопласт или пенополистирол.

Используя модульную схему набора, вы потратите значительно больше времени, однако ваш пол будет на порядок жестче и прочнее. Выбирать вам, какую схему использовать, модульную или реечную. И в первом и во втором случае все решает уровень комфорта, на который вы рассчитываете, оборудуя систему отопления в том или в ином помещении.

Модульный тип укладки позволяет правильно уложить водный контур, соблюдая необходимый шаг трубы и схему раскладки. К тому же, металлические пластины будут надежно закреплены, перед укладкой финишного покрытия нет необходимости класть дополнительный выравнивающий слой. Модули очень удобны при оборудовании в помещении водяных полов, уложенных змейкой. Подобная схема укладки отопительного трубопровода подходит и для реечного типа.

Важно! Следует знать, что металлические пластины укладываются поперечно пазам, в которых уложена водяная труба.

Заключение

Как и во всех случаях, укладка теплых полов в данном случае не обходится без слоя гидро и теплоизоляции. Теплый пол можно делать, используя металлопластиковые, медные и полиэтиленовые трубы. Здесь важно знать, что куда будет идти. Для первого этажа, можно обойтись медными трубами, однако их стоимость довольно высока и при высокой температуре теплоносителя высока вероятность повреждения целостности изоляционного слоя.

Металлопластиковые трубы наиболее распространенное явление, однако, при использовании модульного типа такой расходный материал малопригоден. Причина в том, что металлопластиковые трубы имеют большой радиус поворота. Для трубы диаметром 16 мм, радиус изгиба составляет 80 мм. Лучше всего подойдут полиэтиленовые трубы, которые можно свободно гнуть и класть в соответствии с заданным  рисунком. В процессе монтажа соблюдайте шаг укладки трубы, он не должен быть более 20-30 см. Эти параметры соответствуют расстоянию между пазами в модулях или между петлями водяного контура при реечной схеме.

Деревянный дом, бревенчатый дом, проектирование, строительство

Архитектурно-строительная компания «ArchiLine Wooden Houses — Дома для здоровья» специализируется на проектировании, производстве и строительстве деревянных домов, гостиниц, ресторанов и саун из оцилиндрованного бревна, бруса и клееного бруса.
ООО «АрчиЛайн» успешно работает на рынке деревянного строительства с 2004 года. Специалисты компании произвели и построили сотни деревянных домов в разных странах — Австралии, Беларуси, Германии, Грузии, Испании, Казахстане, Кыргызстане, Ливане, Нидерландах. , ОАЭ, Польша, Россия, Франция.более

Продается новый, деревянный дом изготовлен и готов к сборке Двухэтажный деревянный дом из бруса. Материал стен: профилированный брус естественной влажности. Сечение стержня: 180 на 180 мм. Размер: 5.4 х 8.1 метра Площадь: 58.3 кв. Фасад: Продажа нового, …

более

Скандинавский деревянный дом из клееного бруса «Dina’s Morning» — большой дом с просторной гостиной, отдельной кухней, двумя спальнями и совмещенной ванной / душем. . Это отличное решение для тех, кто не любит небольшие замкнутые пространства….

более

Деревянный дом из клееного бруса и терраса «Евродом» — домик для круглогодичного проживания для небольшой семьи. Есть все самое главное: 2 спальни, санузел, просторная кухня-гостиная. …

более

Деревянный дом из клееного бруса «Мираж» — компактный дом с 2 спальнями, гостиной и отдельной кухней и выходом на террасу. Это отличное решение для тех, кто ищет небольшой дом для круглогодичного проживания….

более

В деревянном доме из клееного бруса «Белый дом» 5 спален, кухня-гостиная 58 м2 и 2 санузла. Этот дом подходит для большой семьи для круглогодичного проживания. …

более

Дом с террасой «IT House» состоит из: 3 спален с отдельными санузлами, просторной солнечной террасы и кухни-гостиной. Такой дом подойдет тем, кто любит принимать гостей и проводить деловые встречи дома. …

более

Деревянный дом из клееного бруса с топкой и террасой «Маяк» имеет: 2 спальни по 17 м2 каждая, кухня-гостиная 50 м2 и 2 санузла 4,8 м2. . Это идеальное решение для тех, кто хочет жить круглый год семьей из …

более

Сауна из клееного бруса с бассейном и террасой «Посейдон» включает в себя: парилку 5 м2 со всеми важными помещениями и комнату отдыха, где будет комфортно большая, веселая тусовка….

более

Теплый пол: все об электрических и гидравлических системах

Лучшая система отопления в доме — та, о которой вы даже не подозреваете. Радиаторы не лязгали по ночам. Никаких вентиляционных отверстий, как у самолета, готовящегося к взлету. Никаких извергающих пыль воздуховодов, чтобы оплачивать счета ваших аллергологов. Просто ровное одеяло тепла там, где вы этого хотите.

Этот старый дом , эксперт по сантехнике и отоплению Ричард Третви поможет вам выбрать два типа полов с подогревом с точки зрения стоимости, установки и энергоэффективности, чтобы выбрать подходящий для вашего дома.

Насколько хорошо работает теплый пол?

В этом и заключается привлекательность лучистого теплого пола, — говорит эксперт по сантехнике и отоплению This Old House Ричард Третви, который давно является его поклонником. «Это действительно невидимо», — говорит он. Но система лучистого тепла имеет больше, чем просто эстетику. Это также очень эффективный способ обогрева дома, повышающий комфорт, поскольку он снижает затраты на электроэнергию.

В излучающих установках тепло подается с помощью труб с горячей водой или электрических проводов, проложенных под полом.Когда невидимые волны теплового излучения поднимаются снизу, они нагревают любые ударяемые предметы, которые, в свою очередь, излучают захваченное тепло. Хотя температура воздуха остается относительно постоянной, вы чувствуете себя комфортно, потому что окружающие поверхности не отнимают тепло у вашего тела.

Чем он отличается от обычного отопления?

Сравните это с тем, что происходит в обычной системе воздушного отопления, которая используется в большинстве американских домов. Воздух выходит из регистров при температуре 120 градусов, поднимается в верхнюю часть комнаты, где быстро рассеивает тепло, а затем опускается вниз по мере охлаждения.

Воздух в комнате становится неудобно расслаивающимся: голову можно омыть теплом, а пальцы ног лежат в зоне замерзания. Тогда есть проблема езды на велосипеде. «Вы включаете печь, она быстро доводит вас до 68 или 70, а затем отключается», — говорит Ричард. В результате возникает явление, которое он называет «холодными 70», и это то, что вы чувствуете сразу после того, как горячий воздух перестает поступать из регистров.

Эти взлеты и падения отсутствуют на сияющих полах, температура которых может достигать 85 градусов в морозный день.Теплый воздух по-прежнему поднимается, но равномерно по всему полу, поэтому самый холодный воздух остается у потолка.

Два типа полов с подогревом: гидравлический и электрический

Есть два основных типа лучистого теплого пола, которые обеспечивают это мягкое, равномерное тепло: горячая вода или электричество. Электрический луч, в котором используются зигзагообразные петли из резистивного провода, как правило, модифицируют в отдельной комнате, например в ванной или кухне. «Гидравлические» системы горячего водоснабжения — самый популярный и экономичный способ обогрева всего дома — обеспечивают циркуляцию воды от бойлера или водонагревателя по петлям из полиэтиленовых труб диаметром 1/2 дюйма.

Гибкие трубы могут быть установлены различными способами: поверх чернового пола в панелях с пазами или решетках с защелками; закреплены на алюминиевые планки с нижней стороны пола; или в заливке в бетон. После того, как система установлена, вы можете покрыть ее большинством видов отделочного напольного покрытия, включая паркет и плитку.

Ковролин, однако, может оказаться непростым делом, особенно если под ним толстая набивка. «Если пол слишком хорошо изолирован, лучистое отопление не имеет смысла», — говорит Ричард.«Это как надеть свитер на радиатор».

Водонагреватель стоит дороже, чем другие типы систем отопления — от 6 до 15 долларов за квадратный фут в зависимости от метода, начинаете ли вы с нуля или модернизируете, и где вы живете. (Новые постройки, в которых трубы зарыты в бетонную плиту, как правило, наименее дорогие). И вам все равно понадобится отдельная система кондиционирования воздуха для охлаждения.

Но если вас смущает цена, подумайте вот о чем: когда она будет запущена, система лучистого отопления может быть на 30 процентов более энергоэффективной, чем воздушное отопление, в зависимости от того, насколько хорошо изолирован дом.И когда дело доходит до комфорта, нет никакого сравнения. В этой категории всегда побеждает Radiant.

Гидравлический водяной теплый пол

Гарри Кэмпбелл

Что это такое

Энергоэффективная система отопления дома, которая превращает полы в радиаторы, обогревая жилые помещения без неудобных карманов для горячего или холодного воздуха.

Как это работает

Горячая вода перекачивается из бойлера через петлю гибких трубок, встроенных в пол.

Зачем нужен один

Навсегда устраняет дискомфорт от холодных полов, так как сокращает счета за электроэнергию.

Что искать

Несколько зон нагрева: упрощает точную настройку количества тепла, подаваемого в разные комнаты.

Наружное управление сбросом

Медленно увеличивает и уменьшает количество горячей воды, протекающей по трубке, в ответ на изменение наружной температуры.

Трубка Pex

Специально обработанный полиэтилен переносит горячую воду в гидравлические системы.В отличие от меди, этот инертный пластик не подвержен коррозии и может устанавливаться на большие расстояния с помощью всего лишь пары фитингов, что снижает вероятность утечек.

Сколько стоит

От 6 до 15 долларов за квадратный фут для установки. В целом, стоит ожидать, что за водяные излучающие полы придется платить на 50 процентов больше, чем за обычное воздушное отопление.

Где взять

Ни один производитель не поставляет все компоненты для жидкостного лучистого отопления. Чтобы собрать систему, вам понадобится хороший подрядчик по отоплению.С электрическими излучателями легко найти системы под ключ.

Электрический теплый пол

Алами

В качестве альтернативы стоимости и сложности гидравлической системы существует электрическое лучистое тепло. Его тепло исходит от петли тонкого электрического провода, проложенной прямо под чистовым полом. Ни бойлера, ни воды, ни трубы толщиной 1/2 дюйма для изменения высоты пола.

Для подключения проводки к панели потребуется электрик, а в остальном монтаж не сложнее, чем укладка плитки.Уловка кроется в вашем счете за коммунальные услуги: от 6 до 10 ватт на квадратный фут, которые система использует в час, делают обогрев всего дома чрезмерно дорогим. Лучше всего он подходит для точечного обогрева, например, для охлаждения ванной комнаты, облицованной кафелем или каменной столешницы.

Сияющие полы: краткий исторический обзор

Сияющее тепло восходит к древним временам, когда римляне согревали комнаты, прокладывая дымоходы для разводимых рабов дровяных костров под высокими мраморными полами, сохраняя пальцы ног и тоги красивыми и поджаренными.

Много веков спустя в этой стране Фрэнк Ллойд Райт закопал медные трубы в бетонные полы своих усонских домов и согрел их горячей водой. Несколько послевоенных подразделений, включая Левиттаун, последовали его примеру. Но когда трубы в конце концов проржавели, большинство домовладельцев отказались от использования радиаторов, а не отбойным молотком для своих полов.

Сегодня пластиковые трубки PEX заменили металл в качестве излюбленного средства подачи водяного тепла в пол, что сделало системы лучистого тепла более доступными, чем когда-либо.И благодаря безупречной репутации в Европе, насчитывающей более 35 лет, это также сделало их более надежными.

ресурсов

Гидравлические регуляторы лучистого тепла и детали:

Uponor Corporation
Apple Valley, MN
800-321-4739
Uponor.us

Электрические излучающие маты:

Thermosoft International Corp.
Vernon Hills, IL
800-308-8057
thermosoft.com

С уважением,
Цюрихское озеро, Иллинойс
800-875-5258
тепловаш.com

Speedheat US
Woodstock, Georgia
888-WARM FLOOR
https://www.speedheating.com/

SunTouch
Springfield, MO
888-432-8932
suntouch.com
800-660-7187

Особая благодарность:

Larry Drake
Radiant Panel Association
Loveland, CO
800-660-7187
radiantpanelassociation.org

6 причин утеплить теплый пол

Изоляционные проекты часто сосредоточены на наружных стенах и чердаках.Хотя изоляция этих областей важна, домовладельцы также могут сэкономить деньги на своих расходах на отопление (и охлаждение), если они изолируют пространство под полом. Утеплитель пола может иметь самые разные формы. Для домов без подвала и с неотапливаемыми подвалами добавление теплоизоляции может снизить расходы на отопление.

Владельцы могут также рассмотреть возможность утепления подвалов, фундаментов или даже пространства между подвалом и первым этажом. Тип теплоизоляции пола, который подходит для данного дома, зависит от его конструкции и потребностей в контроле микроклимата.Однако в большинстве домов можно получить дополнительную изоляцию под полом основного жилого помещения. Некоторые проекты теплоизоляции пола могут относиться к сфере «сделай сам», но многие из них потребуют особых навыков подрядчика, который знает, как бороться с влажностью, вентиляцией и герметизацией. Вот шесть причин, по которым изоляция пола может вам подойти:

1. Устраняет сквозняки

Теплоизоляция пола помогает устранить сквозняки в домах, которые возвышаются над землей (в тех, которые имеют пространство для подползания или установлены на опорах).Изоляция под полом предотвратит попадание сквозняков через щель между полом и землей. Одна из тактик — разместить жесткие изоляционные панели между балками пола. Подрядчику необходимо будет разрезать панели, чтобы они плотно прилегали, и заделать промежутки между изоляцией и балками. Конопатка необходима, потому что древесина расширяется и сжимается в зависимости от температуры и влажности.

Если перекрытия перекрытия закрыты, подрядчик может распылить пенопласт в помещении.Также доступны другие варианты. Поскольку домовладельцу необходимо предотвращать накопление влаги, некоторые виды изоляции, такие как войлок, могут принести больше вреда, чем пользы в данной ситуации. Квалифицированный подрядчик сможет порекомендовать подходящий материал для работы.

2. Это предотвратит теплопотери.

По мнению экспертов This Old House, утепление пола поможет сохранить тепло в доме, но само по себе не обязательно сделает пол теплее. Домовладельцы, ожидающие получить эффект теплого пола после утепления под поверхностью, будут разочарованы.Горячий воздух поднимается вверх, поэтому холодный воздух снаружи дома фактически делает изоляцию холоднее, чем внутри. Это природное явление не сделает пол холоднее и не создаст ощущения тепла.

Финансирование вашего следующего проекта благоустройства дома

Готовы ли вы к следующему ремонту дома?

Однако изоляция пола

предотвратит потерю тепла. Изоляция препятствует изменению температуры, а это означает, что для поддержания выбранной температуры требуется меньше энергии.Более 10 процентов тепла в среднем доме теряется через пол. Этот процент может быть намного выше в старых домах с паркетными полами или полами из других материалов, проводящих тепло и холод. За счет предотвращения потерь тепла с помощью теплоизоляции пола домовладельцы смогут сэкономить не менее 10 процентов на счетах за электроэнергию.

3. Он создает пароизоляцию и снижает влажность.

Деревянные полы особенно уязвимы для влаги. Слой изоляции между полом и ползком помогает создать пароизоляцию, предотвращая проникновение влаги и намокание деревянного пола (что в конечном итоге может испачкать или деформировать дерево).Панели или утеплитель с жесткими углами — лучший вариант для создания полноценной преграды. В некоторых домах дренаж и вентиляция в подлозках также могут играть роль в борьбе с влажностью.

Домовладельцы должны подумать о том, чтобы нанять профессионала, который проверит это пространство на предмет других проблем с влажностью, прежде чем вкладывать средства в изоляцию пола. Пароизоляция также может принести пользу домам с влажными подвалами. Домовладельцам, которым приходится полагаться на водоотливные насосы или осушители для поддержания сухости своих подвалов, следует подумать об установке слоя изоляции под первым этажом.

4. Поможет защитить трубы от замерзания

В домах с трубопроводами под полом изоляция обеспечивает дополнительную защиту. В климате с морозными зимами трубы склонны к растрескиванию и разрыву, если вода внутри них замерзнет. Поскольку трубы часто проходят у пола, их размещают в местах, которые жители обычно не проверяют. Отрезки труб могут быть расположены в очень холодных местах рядом с полом или под полом, и домовладелец никогда не осознает риск замерзания труб.Слой изоляции между трубами и внешней частью дома может снизить риск разрыва труб в зимнее время.

В более холодном климате есть еще один вариант (если это возможно) — закрыть пространство для лазания и изолировать внешние стены, а не пол. Эта техника защищает под основным этажом дома. Однако для герметизации этого пространства или установки закрывающихся вентиляционных отверстий требуется надлежащий план по снижению влажности под домом.

5. Это дешевле, чем изолировать неизолированные помещения

Для жилых домов с неотапливаемым подвалом или комнатой над неотапливаемым гаражом изоляция пола может быть дешевле, чем установка изоляции и воздуховодов.Выбирая этот тип изоляции, домовладельцы должны обеспечить герметичность пространства — заделать между балками и изоляцией и заполнить все щели между отапливаемыми и неотапливаемыми помещениями. Как в гараже, так и в подвале, герметизация помогает предотвратить проникновение загрязняющих веществ, таких как выхлопные газы автомобилей или влажный затхлый воздух, в жилое пространство.

6. Это тоже поможет летом

Помимо контроля влажности в ваших основных жилых помещениях, изоляция под фальшполом и между первым этажом и подвалом может помочь контролировать внутреннюю температуру s в теплые месяцы.Это перекликается с научной концепцией о том, что «горячий воздух поднимается вверх». Особенно в домах с вентилируемым подзонником пол может проводить горячий воздух извне в кондиционируемый интерьер. Если кажется, что ваш кондиционер постоянно работает — это может быть причиной. Как и в случае с другими изоляционными проектами, подрядчик должен гарантировать, что используемая изоляция может выдерживать влагу и что существует полный барьер между внутренней и внешней частью.

Как профинансировать модернизацию изоляции пола в этом году

По мере приближения более холодной погоды домовладельцы могут подумать, что установка теплоизоляции пола — это проект, который лучше всего подходит для следующего года.Однако финансирование экологически чистой энергии с оценкой собственности (PACE) может помочь домовладельцам улучшить энергосбережение без лишних затрат. Используя свой собственный капитал, владелец недвижимости может немедленно профинансировать соответствующие критериям обновления, такие как изоляция полов, а затем оплатить их улучшение в ежегодном счете по налогу на недвижимость. При правильном планировании некоторые улучшения энергоэффективности могут даже окупиться за счет экономии на счетах за коммунальные услуги для осуществления платежей в долгосрочной перспективе.

---

PACE может помочь вам профинансировать изоляцию пола, сделав ваш дом более комфортным и энергоэффективным.Свяжитесь с Ygrene по телефону (855) 901-3999; [email protected], чтобы узнать, доступен ли PACE в вашем регионе.

Где утеплить в доме

Если на чердаке достаточно теплоизоляции и надлежащей герметизации, а в доме по-прежнему сквозняк и холодно зимой или слишком тепло летом, скорее всего, вам нужно добавить теплоизоляцию к наружным стенам. Это дороже и обычно требует привлечения подрядчика, но это может окупиться, особенно если вы живете в очень холодном климате.Если вы заменяете наружный сайдинг в своем доме, подумайте об одновременном добавлении теплоизоляции.

В существующем доме рассмотрите возможность использования вдувной изоляции, которая при установке методом плотной упаковки обеспечит значительную герметичность. Его можно добавить к наружным стенам, не нанося особого ущерба законченным участкам вашего дома. Если вы проводите реконструкцию, и полости в ваших стенах будут открытыми, обратите внимание на двухкомпонентную пену или влажную целлюлозную изоляцию. Если полости в ваших стенах не будут открываться, вы можете использовать изоляцию из распыляемой пены.Если вы будете выполнять работу самостоятельно, изоляция из одеяла (войлок и рулон), хотя и не способна обеспечить герметичность, как плотная упаковка и двухкомпонентная пена для распыления, является доступным вариантом.

В новом доме сначала ознакомьтесь с нашей информацией об утеплении нового дома, которая поможет вам выбрать один из множества типов изоляции, представленных на рынке. Если вы находитесь на этапе проектирования нового дома, подумайте о конструкционных изоляционных панелях, изоляционных бетонных формах и изолированных бетонных блоках.В эти материалы буквально встроена изоляция, а дома, построенные с использованием этих продуктов, часто обладают превосходными изоляционными качествами и минимальными тепловыми мостиками.

Если вы строите традиционный дом с каркасом, подумайте об использовании передовых методов каркаса стен. Эти методы улучшают значение R для всей стены за счет уменьшения тепловых мостиков и увеличения площади изолированной стены.

Также рассмотрите возможность использования изоляционной обшивки стен, а не изделий из дерева, поскольку они обеспечивают превосходное R-значение.Обшивка из пеноматериала:

• Обеспечивает сплошной слой изоляции, который уменьшает тепловые мосты через деревянные стойки, экономя энергию и повышая комфорт.

• Легче разрезать и устанавливать, чем более тяжелые изделия для обшивки.

• Защищает от образования конденсата на внутренней стороне стены, сохраняя внутреннюю часть стены более теплой.

• Обычно стоит меньше, чем фанера или плиты с ориентированной стружкой (OSB).

Если вы замените фанеру или OSB обшивкой из пеноматериала, вашим стенам потребуются распорки или другое структурное усиление.

Как деревянные полы могут сэкономить энергию и деньги

Когда пришло время заменить старые ковры, многие люди переходят на деревянные полы. Почему? Хотя босиком ковер может казаться теплее деревянного и стоить дешевле, его сложнее чистить, его легче повредить, он быстрее изнашивается и намного хуже для людей, страдающих аллергией. Кроме того, древесина увеличивает красоту и ценность вашего дома.

Но знаете ли вы, что деревянные полы также могут сэкономить энергию и деньги?

Теперь я знаю, о чем вы думаете: «В этом нет никакого смысла! Как древесина может сохранять тепло в моем доме, когда на кажется, что на холоднее? Разве ковер не согревает дом? Что ж, позвольте мне объяснить.

Деревянные полы помогают теплу двигаться по дому

Суть в том, что ковер — изолятор, а дерево — проводник. Ковер не дает теплу двигаться, в то время как дерево поглощает тепло, а также позволяет ему циркулировать. Люди ошибочно полагают, что ковер удерживает тепло, но он просто уменьшает поток энергии в вашем доме. Это означает, что ваша печь должна работать намного тяжелее, чтобы прогреть ковры и прогреть весь дом. С другой стороны, дерево улучшает циркуляцию тепла в вашем доме, позволяя теплу проходить через него.Древесина проводит тепло, особенно в домах с системами лучистого отопления, и позволяет ему легче проникать к вам, в то время как ковер требует более высоких настроек нагрева, чтобы тепло проникло в жилые помещения.

Деревянные полы обеспечивают продолжительное тепло

Дерево также дольше сохраняет тепло, чем ковер, поскольку оно имеет более высокую тепловую массу. Дерево и другие твердые материалы значительно снижают колебания температуры в вашем доме, поскольку они поглощают и сохраняют тепло, а светлые волокна ковра просто становятся препятствием.Это явление справедливо и для других твердых материалов, таких как бетон, ламинат, керамика и плитка. Наличие материалов с высокой тепловой массой в вашем доме позволяет сэкономить деньги на коммунальных услугах, потому что вашему дому не нужно так усердно работать, чтобы поддерживать прохладу в дневную жару или сохранять тепло поздно ночью. Температура остается более постоянной.

Тепло, которое стоит меньше

Так что все это значит для вас? Честно говоря, лучший способ снизить ваши счета за коммунальные услуги — это установить деревянный пол или другой теплопровод с высокой тепловой массой, а затем изолировать снаружи вашего дома (стены, крыша, окна и т. Д.). Вам будет теплее, и ваш счет будет меньше.

Как согреть ноги в доме с деревянным полом

В то время как деревянные полы могут сделать ваш дом теплее, а счета за коммунальные услуги меньше, как насчет холодных ног? Настоящее дерево теплее ковра, но ковер часто кажется босиком на теплее.

Если у вас все еще проблемы с холодными ногами, есть способы сделать деревянный пол теплее под ногами.

Найдите коврики

Найдите красивые коврики, которые можно стирать в стиральной машине или коврики, чтобы вы могли наслаждаться мягкостью ковра, сохраняя при этом грязь и сокращая счета за коммунальные услуги.

Приобрести обогреватель

Неизбежно, что в некоторых частях вашего дома просто холоднее, чем в других. Вы можете найти обогреватель, который можно поставить под стол или убрать в угол всего за 20 долларов.

Добавьте шторы на окна

Плотные занавески, задернутые на окнах в холодные ночи, являются изолятором, препятствующим выходу тепла и проникновению холодного воздуха.

Установить излучающую систему

Лучистое отопление описывает любую систему подповерхностного отопления, установленную в вашем доме (электрические кабели, водопроводные трубы и т. Д.).). Это более долгосрочный и дорогостоящий способ сохранить тепло дерева или плитки, но он может быть хорошим выбором, если вам всегда холодно. Проконсультируйтесь со специалистом по поводу вариантов

Утеплить подвал

Утеплитель может оказаться более дешевым вариантом, чем установка всей системы отопления. Если вы не проводите время в подвале с сквозняками, подумайте о том, чтобы утеплить потолок подвала, чтобы предотвратить потерю тепла. Если вы все же проводите время в подвале и не хотите, чтобы в нем стало холоднее, поговорите со специалистом об утеплении стен и окон в подвале.

Прикрой ноги

Это очевидно, я знаю, но хорошая пара шерстяных носков или пушистых тапочек может творить чудеса. Убедитесь, что вы носите что-то с ручками или ступенями внизу, чтобы предотвратить занос — если, конечно, вы не хотите, чтобы скользил по коридору.

Удержать ноги в тепле сравнительно легко, и вы можете чувствовать себя комфортно, пользуясь преимуществами деревянного пола.

Реконструкция 101: 5 вещей, которые нужно знать о теплых полах

Можно ли устоять перед ощущением ходьбы босиком по подогреваемому полу? Если вы только приступаете к ремонту или строительству нового дома, подумайте об установке лучистого отопления (также известного как пол с подогревом) — энергоэффективного способа согреться в холодные месяцы.Как архитектор, который руководил многими реконструкциями и пережил их, я испытал на себе лучистые полы с подогревом в домах других людей и жажду этого в своем собственном. Вот краткая информация по этой теме: Продолжайте читать, если вы готовы взорвать полы во имя рентабельного и энергоэффективного отопления.

Вверху: В деревенском домике, спроектированном архитектором на южной оконечности Пьюджет-Саунд, тепло проходит через бетонные полы. См. Больше в «Кабина Пьюджет-Саунд, которая слегка упирается в пейзаж».

1.Что такое лучистый пол с подогревом?

Изобретенный технически подкованными древними римлянами, у которых были рабы, раздувающие дровяной костер под высокими мраморными полами, лучистое напольное отопление представляет собой систему подогрева пола, которая проводит тепло через поверхность пола, а не через воздух (как в обычных системах воздушного отопления).

Вверху: зимой вы каждое утро просыпаетесь и кладете босые ноги на теплые дубовые полы. Фотография из семейного дома Динесен: исторический ремонт для датских дизайнеров.

2. Как работает теплый пол?

Двумя наиболее распространенными типами систем лучистого теплого пола являются электрические (нагрев с помощью электрических проводов) и гидронные (тепло с помощью труб с горячей водой), обе из которых расположены под полом. Вот их сравнение: электрические системы лучистого теплого пола проще и доступнее в установке, но они более дороги в эксплуатации, что делает их идеальными для обогрева небольших площадей. Гидравлические системы менее дороги в эксплуатации, поэтому они хорошо подходят для больших площадей и даже целых домов.Предостережение заключается в том, что они имеют более высокие начальные затраты, потому что они более сложны в установке и требуют подогрева воды от бойлера или водонагревателя. Для получения дополнительной информации о плюсах и минусах каждой системы, а также о том, что может быть лучше вам подходит, см. «Теплый пол: электрическое или водяное отопление» от подрядчика из Сан-Франциско Джеффа Кинга из Jeff King & Co., члена Директории архитекторов и дизайнеров Remodelista. .

Вверху: установка системы электрического лучистого обогрева от подрядчика Jeff King & Co.

3. Каковы преимущества лучистого теплого пола?

Теплый пол с подогревом не только согревает пальцы ног, но и обеспечивает комфортную температуру для всего тела. Волны инфракрасного излучения, поднимающиеся от пола, нагревают строительную массу, гарантируя, что тепло не будет отдано окружающим поверхностям. В обычной системе воздушного отопления нагретый воздух (вместе с пылью и аллергенами) поднимается к потолку и снова опускается вниз по мере понижения его температуры, что затрудняет согревание пальцев ног, даже если все выше ваших плеч кипит.«Мы ощущаем чистое тепло с лучистыми полами с подогревом. По мере того, как мы нагреваемся от ног, мы остаемся теплее при более низкой температуре », — говорит подрядчик Джефф Кинг. Эффективная доставка тепла и комфорта: что не понравится?

Вверху: Схема слева иллюстрирует принцип лучистого теплого пола, при котором нагретые поверхности передают тепло всем окружающим объектам. Нет потери тепла, потому что все находится при одинаковой температуре. На диаграмме справа показано, как нагретый воздух в обычной системе принудительной подачи воздуха поднимается к потолку, а затем возвращается вниз в виде холодного воздуха.Это объясняет, как можно оставаться холодным, когда термостат показывает 72 градуса. Диаграмма из семинара по устойчивому развитию.

Системы лучистого отопления — полы

Типы лучистого теплого пола

Есть три типа лучистого теплого пола:

• Теплые воздушные полы (воздух — теплоноситель)
• Электрические теплые полы
• Водяные теплые (водяные) теплые полы.

Инструкции: сравните обычное отопление плинтусом с лучистым напольным отоплением, нажав кнопку ниже.

Отделка: Сравнение систем отопления дома

Типы установки

Все три типа лучистого теплого пола (воздушное, электрическое, водяное) можно подразделить по типу установки:

• Те, в которых используется большая тепловая масса пола из бетонных плит или легкого бетона поверх деревянного чернового пола (это называется «мокрой укладкой»).

  Бетонный теплый теплый пол

• Те, в которых установщик «заживает» трубы излучающего пола между двумя слоями фанеры или прикрепляет трубы под чистым полом или черным полом («сухой монтаж»).

  Теплый пол из дерева

Рентабельность

Полы с лучистым воздухом

Поскольку воздух не может удерживать большое количество тепла, излучающие воздушные полы экономически неэффективны в жилых помещениях и устанавливаются редко.

Электрические теплые полы

Электрические излучающие полы обычно рентабельны только в том случае, если ваша электроэнергетическая компания предлагает тарифы на время использования. Нормы времени использования позволяют «заряжать» бетонный пол теплом в непиковые часы (примерно с 21:00 до 6:00). Если тепловая масса пола достаточно велика, тепло, накопленное в нем, будет поддерживать комфорт в доме в течение восьми-десяти часов без каких-либо дополнительных электрических подключений. Такая практика позволяет сэкономить значительное количество долларов на электроэнергию по сравнению с отоплением по пиковым тарифам на электроэнергию в течение дня.

Инструкции: Нажмите кнопку воспроизведения, чтобы увидеть, как бетонный пол заряжается в течение времени использования.

Как взимается плата за бетонный пол во время использования

Гидравлические системы

Гидравлические (жидкостные) системы, Популярные и экономичные системы для климатических условий с преобладанием отопления, широко используются в Европе на протяжении десятилетий.

Гидравлические системы теплых полов перекачивают нагретую воду из бойлера по трубам, проложенным под полом.Температура в каждой комнате регулируется путем регулирования потока горячей воды через каждый контур труб с помощью системы зонирующих клапанов или насосов и термостатов.

Инструкции: Нажмите кнопку воспроизведения, чтобы увидеть, как работает система водяного теплого пола.

Система водяных полов Hydronic

Установка

Мокрая установка — самая старая форма современных систем теплого пола. При мокрой установке трубы закладываются в бетонную фундаментную плиту или в легкую бетонную плиту поверх чернового пола или поверх ранее залитой плиты.

Мокрая установка: перекрытие на грунте и перекрытие из тонких перекрытий

Новое поколение систем водяного отопления для пола, в которых используются нержавеющие трубы для горячей воды, в последние годы приобрело широкую популярность. Благодаря этому типу системы тепло распределяется равномерно, и полы теплые под ногами. Разнообразное отопительное оборудование может нагревать воду: водонагреватель или бойлер на природном газе или пропане, электрический котел, дровяной котел, тепловой насос, солнечный коллектор или даже геотермальную энергию.

Трубы для гидронной системы могут быть установлены в обычной бетонной плите или в легкой гипсоцементной плите.Его также можно прикрепить скобами к нижней стороне чернового пола, как показано на изображении ниже:

Установка скоб и сэндвич над рамным полом

Новое поколение систем водяного отопления. На этой фотографии изображены нержавеющие трубы для горячей воды, прикрепленные скобами к нижней стороне чернового пола.

Нержавеющие трубки для горячей воды

Теплые напольные покрытия

Хотя керамическая плитка является наиболее распространенным напольным покрытием для водяного отопления, можно использовать практически любое напольное покрытие.Однако некоторые работают лучше, чем другие. Часто требуются обычные напольные покрытия, такие как винил и листы линолеума, ковровые покрытия, дерево или голый бетон.

• Ковровое покрытие
  Всегда следует помнить, что все, что может изолировать пол, также снижает или замедляет поступление тепла в пространство от системы пола, что, в свою очередь, увеличивает расход топлива. Если требуется ковровое покрытие, предпочтительнее тонкий ковер с плотной набивкой. Если в некоторых комнатах, но не во всех, будет напольное покрытие, тогда в этих комнатах должна быть отдельная петля труб, чтобы система обогревала эти помещения более эффективно, потому что вода, текущая под крытым полом, должна быть более горячей, чтобы компенсировать напольное покрытие.
• Деревянный пол
  Большинство источников лучистых полов также рекомендуют использовать ламинированные полы вместо массивной древесины, что снижает вероятность усадки и растрескивания древесины в результате высыхания под действием тепла. Хотя можно использовать пол из цельной древесины, установщику настоятельно рекомендуется хорошо ознакомиться с системами излучающего пола, прежде чем пытаться укладывать пол из натурального дерева над системой излучающего пола. Большинство производителей и руководств, касающихся излучающих полов, предлагают рекомендации, которые помогут вам решить эти проблемы.

Инструкции: Доктор П. проводит ремонт, и ему необходимо приобрести новый пол. Предполагая, что в его доме используется лучистое тепло, помогите ему выбрать наиболее подходящий вариант напольного покрытия.

Труба для теплого пола

В системах теплого пола используются различные типы труб.

• Медные или стальные трубы — В старых системах излучающих полов использовались медные или стальные трубы, встроенные в бетонные полы. Если строитель не покрыл трубы защитным составом, химическая реакция между металлом и бетоном часто приводила к коррозии трубы и возможным утечкам.
• PEX или резиновые трубки — Основные производители систем водяных излучающих полов в настоящее время используют поперечно-сшитый полиэтилен (PEX) или резиновые трубки с барьером для диффузии кислорода. Эти материалы зарекомендовали себя как более надежные, чем старые варианты труб. Добавки к жидкости также помогают защитить систему от коррозии.
• Дефектная трубка — Недавно были сообщения о проблемах с резиновыми трубками, произведенными одним химическим производителем. Утечки возникают в металлических соединениях или фитингах, и в некоторых случаях трубки становятся жесткими и хрупкими.Пока не ясно, что вызывает эту проблему, но, теоретически, виной всему может быть чрезмерно высокая температура воды. Затягивание соединений и зажимов только временно устраняет утечки. Помните, что эта проблема касается только резиновых трубок определенной марки; это не имеет ничего общего с трубками PEX, которые работают очень надежно в течение многих десятилетий. Поскольку цена на медные трубки сейчас значительно ниже, чем несколько лет назад, они снова набирают популярность из-за своих превосходных теплопередающих свойств по сравнению с трубками на пластиковой основе.

Как контролируются системы лучистого тепла

Инструкции: Щелкните горячие точки на изображении ниже, чтобы узнать, как управляются системы лучистого тепла.

Преимущества и недостатки систем теплого пола

Преимущества и недостатки систем лучистого теплого пола

Преимущества	Недостатки
Системы лучистого пола позволяют равномерно обогревать весь пол, а не только в определенных местах, как в дровяных печах, системах горячего воздуха и других типах радиаторов.	Не реагирует быстро на настройки температуры.
Помещение нагревается снизу вверх, сначала согревая ноги и тело.	Относительно дорого в установке, но позволяет сэкономить деньги в долгосрочной перспективе.
Теплый пол также устраняет проблемы сквозняка, пыли и аллергенов, связанные с системами воздушного отопления.	Требуются профессиональные установщики.
Используя лучистые полы с подогревом, вы можете установить термостат на несколько градусов ниже по сравнению с другими типами систем центрального отопления.
Нет обогревателей или радиаторов, которые препятствовали бы расстановке мебели и планировке интерьера.

.
