Теплый пол водяной без стяжки: Водяной теплый пол в деревянном доме без стяжки: цена и др. преимущества

Электрический теплый пол без стяжки: удобно, быстро, комфортно

Для получения консультации по выбору теплого пола и расчета стоимости позвоните по номеру 8 812 907-03-77

Точно так же, как и системы в стяжку, маты греют за счет резистивного нагревательного кабеля. Но у них есть одно существенное отличие: кабель уже закреплен на основе в виде сетки, поэтому вам не нужно делать это самим. Кроме того, такой теплый пол кладется не на теплоизолирующую основу, а прямо на загрунтованную поверхность пола, и заливается не стяжкой, а просто слоем клеевого раствора. Благодаря этому у данных систем есть несколько важных преимуществ.

Преимущества нагревательных матов

• Готовый комплект просто выбрать.
  Для этого вам нужно только решить, какой температуры вы хотите добиться, и рассчитать площадь укладки теплого пола.
• Кабель не нужно закреплять на основе.
  Производители уже сделали это за вас.
• Под теплый пол не нужна теплоизоляция.
  Он кладется прямо на загрунтованное основание.
• Заливка стяжки также не требуется.
  Кладется в слой плиточного клея толщиной всего 3-4 мм.
• Пол не поднимается.
  Своеобразная «ступенька» — один из недостатков нагревательных систем в стяжку. Маты лишены этого недостатка.
• Готовы к работе через непродолжительное время.
  В отличие от стяжки, которая может сохнуть около месяца, клеевой раствор высыхает примерно за 2 недели. Поэтому и пользоваться подогревом вы можете раньше.

Теплый пол — мат Energy Mat

Когда использовать теплый пол мат

В зависимости от мощности, нагревательные маты могут укладываться под различные покрытия и служить разным целям. Как правило, это системы мощностью 150-165 Вт/кв.м, которые используются как теплый пол под плитку и керамогранит. Использование с ламинатом, линолеумом, паркетом возможно в том случае, если кабель имеет меньшую мощность (около 10 Вт/п.

м), поскольку при сильном нагреве данные покрытия могут портиться.

Большинство моделей на основе матов применяются для комфортного подогрева пола в комнате, в ванной, на кухне. Для полноценной замены радиатора отопления и для обогрева самых холодных помещений, таких как балкон, больше подходит комплект в стяжку.

Монтаж нагревательного мата

Уложить данную систему электрообогрева гораздо проще, чем кабель в стяжку – и это ее главный плюс.

Монтаж нагревательных матов включает следующие этапы:

• Подготовка места на стене для установки терморегулятора
• Подготовка штробы в стене под датчик температуры
• Подготовка поверхности пола для укладки мата, ее очистка
• Установка датчика температуры в гофрированной трубке на полу
• Грунтовка поверхности пола
• Укладка нагревательного мата. Чтобы расположить его на полу по своему усмотрению, сетку можно резать. Но так, чтобы кабель оставался в целостности. Сетка фиксируется с помощью клеящей ленты.
• Заливка клеевого раствора. Толщина слоя – не более 5 мм.
• Подключение кабеля, датчика температуры, терморегулятора к электросети.
• Укладка напольного покрытия.

После того как клеевой раствор полностью высохнет (то есть примерно через 14 дней), систему можно включать.

Подробную инструкцию по укладке теплого пола можно скачать у нас на сайте.

Теплый пол для укладки без стяжки от Energy

Компания Energy (Великобритания) предлагает три модели теплого пола для укладки без стяжки. Причем, это не только маты, но и универсальная система Energy Universal под любое напольное покрытие и любые виды монтажа.

Energy Mat – нагревательный мат повышенной по сравнению с другими схожими системами мощностью 165 Вт/кв.м (погонная мощность кабеля – 12 Вт/п.м). Для укладки под плитку и керамогранит. Поверхность пола прогревается до +26 — +28 °С. Только для дополнительного подогрева.

Energy Light Plus – система с оптимальной мощностью 150 Вт/кв.м (погонная мощность кабеля – 12 Вт/п.м). Прогревает пол до +26 — +28 °С. Греющий кабель усилен стекловолокном. Также для комфортного тепла под ногами, под кафельную плитку.

Energy Universal – это готовый комплект в виде кабеля, который закрепляется на монтажной ленте и может заливаться либо стяжкой, либо плиточным клеем. Отличительная особенность системы – в ее небольшой мощности (всего 10 Вт/п. м) и многофункциональности. Его можно класть не только под плитку, но и под ламинат, линолеум, ковролин, паркет и прочие покрытия, плохо проводящие тепло, а также использовать для обогрева труб или грунта в теплице.

Модель Energy Universal может применяться для основного обогрева помещения.

Все кабели Energy защищены от влаги (включая временное погружение в воду), имеют качественную изоляцию, а значит, безопасны для использования во влажных помещениях.

Гарантия на теплый пол Energy – 20 лет.

Обзор теплого водяного пола без бетонной стяжки

Теплые полы в отличие от других, более традиционных видов отопления, являются на сегодняшний день самыми эффективными и экономичными. Несмотря на то, что в большинстве случае владельцев жилья отпугивает сама мысль о сложном монтаже отопительной системы подобного рода, теплый пол может радикально изменить ваше представление о способах обогрева жилых помещений.

Основная проблема с теплыми полами заключается в том, что многие представляют себе теплый водяной пол, как систему отопления, неразрывно связанную с обустройством новой бетонной стяжки. Однако технологии нашего времени значительно шагнули вперед и сегодня стяжка не является уже камнем преткновения для умельцев. Существует ряд способов, используя которые можно при укладке водяного пола обойтись без тяжелых мокрых работ, связанных с подготовкой и заливкой бетона. Какие  существуют варианты монтажа водяных полов без оборудования бетонной стяжки? Рассмотрим детальнее эти способы.

Существует ли альтернатива бетонной стяжке?

Обычно укладка водяного контура для теплого пола ассоциируется у нас с устройством новой бетонной стяжки. Так ли необходимо в домашних условиях решать эту тяжелую задачу, заниматься трудоемкой и масштабной работой. По логике вещей, что бы обезопасить трубы отопительной системы, уложенные на пол от повреждений и придать всей конструкции необходимой жесткости и прочности, необходимо создать прочную и массивную литую конструкцию. Если вы владелец частного дома и только вчера сыграли новоселье, вопросов нет. Лучшим вариантом для монтажа теплого водяного пола станет заливка новой стяжки.

Совершенно иначе ситуация выглядит в тех ситуациях, когда вы хотите сделать подобную систему отопления на верхних этажах частного дома или в городской квартире.

На заметку: перекрытие представляет собой одну из основных несущих конструкций многоэтажных строений. При проектировании здания и в процессе строительства обязательно ведется расчет прочности перекрытий. Обычная стяжка уже сама по себе создает определенную нагрузку на панели перекрытий. Что говорить в тех случаях, когда вместе с теплым полом вы создаете дополнительную нагрузку в несколько сот килограмм на существующее перекрытие, монтируя новую стяжку. Возникает чрезмерная нагрузка на несущую конструкцию, которая чревата неприятными последствиями.

*

Следует так же учитывать тот факт, что новая стяжка существенно уменьшит высоту потолков в жилых комнатах.

Перечисленные факторы становятся препятствием для реализации технологической возможности смонтировать у себя дома отопление по схеме «теплый пол». Однако в данном случае есть удачный, удобный и практичный вариант – альтернатива традиционной технологии. Водяной теплый пол без стяжки на сегодняшний день достаточно распространенная технология, получившая в последнее время довольно широкое распространение. Инженерное решение заключается в использовании уже готовых материалов, которые укладываются в своеобразный пирог, через который проходят трубы отопительного контура. В профессиональной среде такие системы  —  конструкции называются настильные (сухие).

Данная технология очень удачно подходит для жилых помещений, которые не рассчитаны под укладку новой стяжки. Обычно это межквартирные перекрытия, чердачные перекрытия. Настильные системы являются универсальными и могут использоваться практически в любых ситуациях.

На заметку: отдавая предпочтение настильной системе в качестве альтернативы бетонной стяжке, вы реально экономите собственные средства, как на самой работе, так и на материалах. Вся работа займет гораздо меньше времени. Немало значит и отсутствие грязи, которая невольно сопровождает бетонные работы.

Какие существуют варианты настильной системы

*

Среди существующих вариантов монтажа теплого пола без обустройства стяжки распространены два:

• полистирольная система;
• деревянная система.

Каждый из предложенных вариантов имеет свои плюсы и минусы. В первом случае основным компонентом являются полистирольные пластины, в которых уже имеются впаянный водяной контур. Такие плиты можно уложить прямо на бетонное основание перекрытия или использовать для этой цели деревянный пол, деревянные лаги.

Для справки: настильная полистирольная система теплых полов считается самой легкой, поэтому может использоваться в деревянных строениях и в квартирах многоэтажных жилых домов. Стяжка из бетона при высоте 50 см, имеет вес 200-250 кг. на 1 м². Исходя из стандартной площади жилых помещений в 16-20 м², получаем: 20 х 250 = 5000 кг. (5 тонн!)

Другая система – деревянная, предполагает использование специальных модулей, изготовленных из плиты ДСП. В каждом модуле имеются специальные бороздки (канавки) для укладки отопительного контура. Конструкцию укладывать как на черновой бетонный пол, так и на дощатое покрытие.

Полистирольная система позволяет использовать самые разнообразные отделочные материалы, такие как паркетная доска или ламинат. Их в данной ситуации можно укладывать непосредственно на полистирольные пластины. При работе с кафельной плиткой или с ковролином, перед их укладкой на полистирольные панели сделать прослойку из ДСП или из гипсокартона. С деревянной системой ситуация выглядит несколько иначе. Перед тем, как уложить ламинат или паркет, потребуется укладка оцинкованных пластин.

На заметку: что бы паркет не щелкал, и не скрипел, под ним необходимо сделать подложку из вспененного полиэтилена.

Условия для оборудования сухой, настильной конструкции

Если вы решили сделать у себя в доме теплый водяной пол, оцените весь масштаб предстоящей работы и условия, при которых оборудование мокрой стяжки невозможно. Условия, при которых сухая стяжка станет удачным выходом из сложившейся ситуации следующие:

• ограниченная высота внутренних помещений;
• недостаточная крепость межэтажных перекрытий.

К примеру: в вашем доме или в квартире высота потолков меньше стандартных значений (240-250 см). Любое добавление 5-7 см. в качестве толщины новой стяжки станет критичным для уровня комфорта. Что касается дополнительного веса, который станет нагрузкой на существующее перекрытие, то это является наиболее важным условием. Для дачных домов, каркасных и щитовых строений данное условие является критичным. Настильная система имеет значительно меньший вес, всего 30 кг/м².

В сравнении с мокрой стяжкой, сухие, настильные системы теплых полов имеют целый ряд преимущества. Простой и быстрый монтаж, который лишен мокрого процесса. Легкий вес, который в среднем составляет 30 кг/м² позволяет создавать конструкции без перегруза межэтажных панелей. За счет небольшой толщины пирога (всего 35-60см), сохраняется оптимальная высота потолков во внутренних помещениях. Обе системы, и полистирольная и деревянная прекрасно выдерживают перепады температур, обладают хорошей тепло и звукоизоляцией.

Большинство подобных систем можно с успехом использовать в дачных домах и временных строениях. При желании такой теплый пол можно легко демонтировать.

Единственный существенный минус подобных систем: плохая сопротивляемость влаге. Поэтому при укладке полистирольных и деревянных систем не стоит забывать о монтаже слоя гидроизоляции.

Полистирольная система теплых полов

*

Начнем с того, что особой подготовки для устройства полистирольной системы теплого пола не требуется. Монтировать пластины можно на уже  готовое бетонное основание, на дощатое, деревянное покрытие. Благодаря легкости самой конструкции, полистирольную систему можно установить в каркасных и в щитовых домах. Конструкция в данном случае выглядит следующим образом:

• полистирольные плиты состоят из специальных теплораспределительных элементов – ламелей, изготовленных из алюминия и оцинкованной стали. Непосредственно в пазах осуществляется монтаж труб основного отопительного контура. Основа всей конструкции заключается в создании необходимой жесткости, которая достигается за счет использования финишного покрытия, сделанного из листов ГВЛ.   Листы финишного слоя укладываются в шахматном порядке.

Плиты, используемые в работе, могут быть двух видов, обычные, пенопластовые и экструдированные. Толщина плит, необходимых для теплого пола, составляет всего 10-40 мм. В толщу плит монтируются трубы отопительного контура, которые сверху покрываются полистирольными матами. Благодаря специальным пазам и бобышкам плиты и листы надежно фиксируются друг с другом. Полистирольные маты имеют с боков монтажные крепления, благодаря которым осуществляется крепеж отдельных элементов в единое, цельное поле.

Не следует забывать о металлических пластинах (алюминий или оцинкованное железо). Для данной системы такие пластины являются главным элементом теплообмена, передавая тепло от отопительного контура поверхности пола. С помощью пластин тепло распространяется равномерно по всей площади пола.

Для справки: Особенность данной системы заключается в том, что высота такого пирога составляет всего 50 мм. Для сравнения минимальная высота бетонной стяжки составляет всего 80 мм.

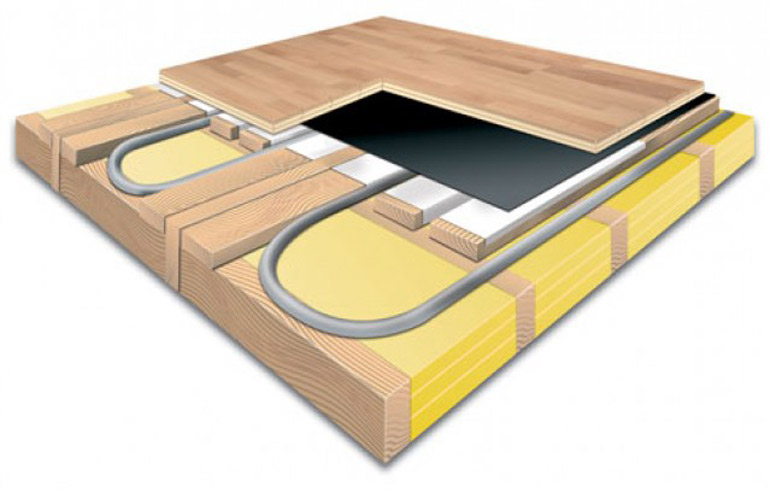

Деревянная система для теплого пола

*

Другая система устройства теплых полов, являющаяся альтернативой бетонной стяжке – деревянная система.

Такие системы очень удобны для создания отопления в дачных домах, в жилых конструкциях, сделанных из дерева. В зависимости от типа строения, используются реечные и модульные системы.

Реечная деревянная система и модульная

Название этого типа точно передает принцип конструкции. Основным несущим элементом в данном случае являются рейки, которые нарезаются из дерева или из других древесных материалов.

Важно! Толщина реек не должна превышать 20 мм при влажности, не более 10%.

Для укладки трубы отопительного контура шагом 150 мм, ширина реек составляет 130 мм. для контура шагом 200 мм, длина реек составляет 180 мм, при шаге 300 мм, длина реек соответственно составляет 280 мм.

Рейки составляют опорную конструкцию, на которую осуществляется непосредственно укладка труб отопительного контура. При монтаже теплого пола по данной технологии допускаются неровности основания в пределах 2 мм на 1 погонный метр. Гидроизоляцию делают из полиэтиленовой пленки толщиной в 200 мкр. Обязательным элементом всей конструкции является демпферная лента. Раскладка осуществляется поперек лагов или опорных досок. После укладки труб их обкладывают со всех сторон опорными планками. Контур вкладывают в пазы в соответствии с планом, либо змейкой, либо улиткой.

Сверху всю конструкцию снова покрывают полиэтиленовой пленкой толщиной 200-200 мкр. После всего, на самый верх накладываются листы ГВЛ в два слоя, общая толщина которых составляет 20 мм. Листы ГКЛ являются финишными, поверх которых уже идет укладка декоративного покрытия.

Модульная сборка отличается от предыдущего типа использованием готовых модулей, плит ДСП в которых имеются специальные канавки под укладку отопительного контура. За счет замковых крепежей удается соединить воедино отдельные модули. Монтаж в данном случае происходит быстрее. Для укладки трубопровода не требуется дополнительных расчетов.

В завершении следует отметить. Полистирольная и деревянные системы в качестве финишной отделки оснащаются плитами ГВЛ, поверх которых уже идет укладка декоративных покрытий. При выборе покрытия необходимо обращать внимание на маркировку. Специально для теплых полов на ламинате, паркете или на ковролине должны быть соответствующие обозначения и маркировка.

Перед использованием керамической плитки, необходимо уложить на всю конструкцию третий слой плит ГВЛ.

как уложить в частном доме без заливки

Для водяного «тёплого пола» рекомендуют выполнять бетонную стяжку. Она защитит трубопровод от механического воздействия. Стяжка хорошо проводит тепло, послужит дополнительным нагревательным элементом.

Недостатком является её высота. Поверхность пола поднимается минимум на 8 см. Это может создать препятствие для монтажа дверных полотен, окон. Потолки визуально будут казаться ниже, а комната меньше.

Если нет возможности уложить жидкостную магистраль под стяжку, то используют другие методики монтажа «тёплого пола». Как уложить водяную магистраль без использования бетонных смесей? Как наладить систему отопления?

Использование полистирольных плит

Трубопровод, по которому циркулирует теплоноситель, укладывают на полистирольные плиты. Они не пропускают влагу, устойчивы к высоким механическим нагрузкам, не деформируются при перепадах температур.

Для монтажа «тёплого пола» используют плиты, как с ровной, так и с перфорированной поверхностью. Основание может быть любым, бетонным или деревянным.

Покрытие необходимо выровнять. Если на поверхности отмечаются перепады 1 мм/1 пог. м, то её оставляют без изменений. В противном случае необходимо выполнить стяжку. Для этого используют бетонный раствор или смесь для наливного пола. Основание покрывают мастикой с влагоотталкивающими свойствами, закрывают утеплителем.

Деревянный пол обычно не отличается неровностями. Лаги проверяют на предмет трещин, поражения грибком. При необходимости повреждённые доски меняют на новые. Если неровности на полу большие, то выполняют стяжку, но без использования растворов. Пол выравнивают фанерой. Основание обрабатывают влагоотталкивающей пропиткой, закрывают теплоизоляционным материалом. Далее собирают «тёплый пол» без стяжки.

• По нижней поверхности стен укрепляют демпферную ленту. Она необходима для компенсации расширения материалов, которое возникает при нагревании. Если на ленте нет клейкой поверхности, то для монтажа используют двойной скотч или саморезы; головки закрывают шляпками.
• На подготовленную поверхность укладывают полиэтиленовую плёнку и полистирольные плиты. Производители предусмотрели замки для креплений. Швы должны находиться в шахматном порядке.
• 1 ряд состоит из цельных блоков.
• 2 ряд начинают с ½ блока.
• 3 ряд – цельные плиты.
• Рекомендуют выполнить разметку для трубопровода.
• На месте монтажа укладывают теплораспределяющие пластины из алюминия. Они производятся в форме желоба. Высота желоба равна диаметру трубы 2-2,5 см для труб 16 мм, 20 мм.
• В подготовленный контур укладывают трубу.
• Магистраль закрывают покрытием из гипсокартонных листов. Они являются своеобразной стяжкой под ламинат и под облицовку мягкой фактуры.
• Укладывают подложку под линолеум или для облицовки из древесины.
• Тёплый пол монтируют без терморегулятора. Контролирующее устройство имеется в котле или в печи. Нагревательные приборы оснащены всей необходимой автоматикой.

Удобнее использовать перфорированные маты. На их поверхности находятся бобышки. Между ними легче укладывают алюминиевые пластины, выводить контур магистрали, выполнять изгибы трубы. При необходимости изменить положение жидкостного контура, можно перенести пластины и трубы на другое место.

Если поверхность полистирола ровная, то на ней, по разметке, вырезают контур; используют монтажный нож. В самодельный контур укладывают металлические пластины и трубу. Разметка должна быть точной. Исправить поверхность контура будет невозможно.

«Тёплый пол» без стяжки укладывают под деревянное покрытие, под линолеум. Ковролин и толстые ковры являются хорошими теплоизоляторами. Они задержат прохождения инфракрасного излучения от нагревательных элементов, поэтому для напольного отопления данные покрытия не используют.

Для «тёплого пола» под плитку предусматривают заливку бетонной стяжки и покрытия из клеевого раствора.

Укладка деревянного контура

Тёплые полы без использования бетонного раствора устанавливают в деревянных частных домах, в которых пол выполнен из лагов. Поверхность выравнивают. Для этого используют листы ДВП. Далее выстраивают деревянный контур.

Заготовки выполняют самостоятельно или приобретают уже готовый контур у производителя. Для выстраивания заготовок предусматривают ходы не только для продольного расположения магистрали, но и для поворота трубы. Диаметр изгиба должен равняться 5 диаметром. Ширина деревянной пластины под изгиб должна быть не менее 10 см.

Напольный обогрев с деревянным контуром используют под линолеум, под ламинат. Под плитку необходимо залить водяную магистраль бетонным раствором. Как выполняют заготовку для монтажа жидкостного контура?

• На подготовленной поверхности делают разметку. По ней легче проводить укладку.
• Укрепляют демпферную ленту.
• Трубопровод должен располагаться на расстоянии 30 см от стены; по периметру устанавливают планки подобной ширины.
• Оставляют место для металлической пластины; 5 см.
• Устанавливают закруглённую деревянную заготовку.
• Продольные пластины монтируют с шагом 5 см. Ширина дощечек 10 см.
• Заготовки укрепляют саморезами. Дощечку с округлой стенкой соединяют с планкой около стены скобами.
• В получившиеся желоба устанавливают алюминиевые пластины; их укрепляют саморезами.
• Выводят водяной контур.
• После тестирования системы отопления, магистраль закрывают ГВЛ, подложкой под линолеум. Выполняют облицовку пола. Под плитку данное покрытие не подходит. Толщина подложки для финишного покрытия не должна превышать 3 мм.

 Для небольших дачных домиков устанавливают «тёплый пол» без коллектора. Контур выводят сразу от котла. Выбирают оборудование с низким нагревом; теплоноситель доводится до температуры 50 0С.

«Тёплый пол» возможно устанавливать без циркуляционного насоса. Трубы в этом случае располагают под наклоном, чтобы вода продвигалась под действием гравитации. Термодатчик и контролирующее устройство имеется в котле.

Если используется котёл высокого нагрева, то рекомендуют установить на контуре трёхходовой клапан с выносным датчиком температуры и с термоголовкой. Для магистрали длиной более 66 м, рекомендуют использовать циркуляционный насос. «Тёплый пол» предусматривают без радиаторов, как самостоятельную систему.

Монтаж напольного обогрева

Водяное отопление устанавливают как в качестве основного, так и в качестве дополнительного источника обогрева. Если в коттедже организовано радиаторное отопление, то в холодных зонах предусматривают жидкостную напольную магистраль. Её подключают к батарее. Варианты подключения жидкостного контура могут быть различными.

• На подающем контуре устанавливают байпас с трёхходовым смесителем. Горячий теплоноситель подаётся и в радиатор, и в «тёплый пол».
• Более экономным способом является использование охлаждённой воды, которая циркулирует в обратном контуре. Её температура не менее 50 0С. Она подаётся в напольную магистраль.
• Если «тёплый пол» используется без основного радиаторного отопления, то устанавливают котёл. От него отводится труба к подающему коллектору; на нём имеются выходы для напольного контура. На коллекторе устанавливают циркуляционный насос, трёхходовой смеситель с регулирующим устройством. Другой конец трубы подключают к обратному коллектору. От него выводится труба, которая подаёт воду в котёл.

Напольную жидкостную магистраль можно уложить без использования бетонной стяжки. Для трубопровода создают контур. Он может быть выполнен из полистирольных плит или деревянных досок. Чтобы тепло направлялось вверх к полу, используют теплораспределяющие пластины.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=»/youtube/v3/getting-started#quota»>quota</a>.

Загрузка…

Водяной пол без бетонной стяжки



Теплый пол без стяжки

Такие системы, как водяной пол без бетонной стяжки, в последнее время становятся все более популярными. Устанавливают конструкции в домах с деревянными перегородками, а также в помещениях с невысокими потолками. Монтировать водяной теплый пол без заливки бетоном экономически выгодно, просто и легко. Система имеет много плюсов, за счет чего становится все более популярной.

Водяной теплый пол без стяжки: преимущества

В отличие от теплых полов, где делается бетонная стяжка, водяной пол без заливки имеет следующие плюсы:

• легкость конструкции — на 1 кв. м приходится 30 кг материала;
• небольшая толщина системы — не более 6 см, соответственно помещение не потеряет в высоте;
• легкость в укладке — работы можно провести самостоятельно;
• хорошие звукоизоляционные показатели — установив систему можно существенно снизить шумы;
• монтаж можно осуществлять на любое покрытие — бетонный пол, старый деревянный не станут препятствием для проведения работ.

Как любая другая система, водяной теплый пол без бетонной стяжки, также имеет недостатки. Конструкция может деформироваться от повышенной влаги. Чтобы исключить подобное, следует особое внимание уделить гидроизоляции.

Конструкции теплого пола без стяжки

Системы без стяжки предлагают монтаж на основания:

• из деревянных плит — бывают модульные, реечные, в магазинах можно приобрести готовые конструкции с углублениями для вставки труб водяного пола;
• полистирольные модули — такое основание еще называют пенопластовым. Оно хорошо держит тепло. Выпускаются в виде плит с пазами и матов со специальными углублениями.

В системах используют трубы из таких материалов, как медь, полипропилен, полиэтилен. Наибольшей популярностью пользуются водяные конструкции из полиэтиленовых труб, так как они отличаются хорошими эксплуатационными и техническими показателями, устойчивы к агрессивной среде.

Как проводится монтаж системы

Установка теплого водяного пола без бетонной стяжки сопровождается меньшей пылью и грязью. Монтировать системы можно под ламинат, керамическую плитку или иное напольное покрытие. Причем не нужно дожидаться когда подсохнет бетон. Перед началом работы нужно приобрести напольное покрытие и весь материал системы. Особое внимание уделить трубам.

После этого следует приступить к подготовке поверхности. Основу очищают от мусора, пыли, проверяют ровность поверхности. Допускается отклонение не более 2 мм. Если расхождения больше, то потребуется провести работы по исправлению дефектов. Далее, на черновое покрытие настилают гидроизоляцию в виде пленки.

Полотно пленки размещают внахлест и фиксируют его скотчем. По периметру размещают демпферную ленту, которая способствует расширению конструкции в процессе нагрева. Затем укладывают выбранное основание (дерево или полистирол) и вставляют трубы теплого пола (смотри фото).

Заключение

В заключении осталось напомнить, что водяной теплый пол без стяжки правильно называется полистирольная или деревянные системы теплого пола.

©opolax.ru

Еще статьи



Теплый водяной пол в вопросах и ответах, часто задаваемые вопросы про водяной пол

У тех кто заинтересуется такой замечательной системой как «теплый водяной пол» возникает масса вопросов и опасений. Постараемся ответить на вопросы и развеять сомнения ответив на наиболее частые вопросы:

Распределение температуры воздуха в помещении для различных систем отопления

«Как сделать теплый пол водяной своими руками?» — Рекомендуем заказать у специалистов проект водяного теплого пола (или по соответствующей методике сделать его самостоятельно), приобрести надежное оборудование водяного пола согласно спецификации к проекту, после чего самостоятельно произвести монтаж водяного теплого пола по инструкции. Избегайте неправильных советов неграмотных людей. Очень много примеров когда водяной пол монтируется самодельщиками прямо на грунт, а потом они жалуются на повышенное потребление топлива (энергоносителя).

Нужна ли «отражающая фольга», «отражающая подложка» теплого пола? Нет, не нужна. Не работает отражение в толще бетона без воздушного зазора. И, как правило, эта распиаренная подложка обычно имеет толщину всего 5 мм, чего явно крайне мало для теплоизоляции, необходимо не менее 2-3 см пенопласта. И плотность этой подложки из вспененного полиэтилена, обычно, мала — и подложка сожмется. Фейк и пустая трата денег.

Теплый пол электро или водяной? Какой теплый пол лучше водяной или электрический? На малых площадях от 1 м.кв до 15-20 м.кв. вполне применим электрический теплый пол, но стоит учитывать что электричество, обычно, — самый дорогой энергоноситель. На больших площадях водяной теплый пол дешевле по стоимости и допускает применение любых источников тепловой энергии, в т. ч. альтернативных. Водяной теплый пол надежнее и долговечнее.

Электро водяной теплый пол LX-pipe во сколько раз эффективнее? Рекламные посулы необычайной сверхэнергоэффективности — безграмотный фейк продавцов-маркетологов. Электро водяной пол представляет собой полиэтиленовые трубы заполненные антифризом с проложенным внутри нагревательным кабелем. По эффективности равна эффективности теплого водяного пола с электрокотлом или обычного электро-пола. И при существующих тарифах на электричество расходы на отопление при ее эксплуатации многократно превосходят расходы на отопление водяным теплым полом с газовым котлом.

«Какая технология заливки теплого водяного пол? Каким раствором заливать водяной мол? (теплый пол стяжка? теплый пол заливка?)» — В руководствах по системам напольного отопления указано, что для заливки теплого водяного пола должна применяться стяжка из бетона М300 (В22,5). Бетон — это смесь цемента, песка и щебня (возможно с пластификатором и/или фибро-волокном) с водой в определенной предписанной пропорции. Цементно-песчаная стяжка низкой марки — гарантированно потрескается. Полусухая стяжка — в каких то случаях может применяться, но, как всегда, все зависит от качества исполнения. Не стоит подходить безответственно к данному вопросу и доверяться безграмотным советам.

«Как сделать теплый водяной пол в деревянном доме? Как смонтировать водяной теплый пол на деревянном перекрытии? Как сделать водяной теплый пол без стяжки?» В таких случаях применяют водяной теплый пол без стяжки (т.н. «сухой теплый пол»). В таких системах теплого пола монтаж осуществляется с применением теплораспределяющих элементов, типа теплораспределительных алюминиевых пластин. Или, например, м.б. применена универсальная фольгированная система.

«Труба для теплого пола — какая лучше?» — Труба водяного теплого пола в идеальном случае должна быть произведена авторитетным производителем с хорошей репутацией. Прочная, надежная, гибкая труба с кислородным барьером (антидиффузионным слоем). Крупные производители труб с широким ассортиментом все чаще предлагают неармированные трубы для водяного пола из полиэтилена PE-RT с внешним диаметром 17 или 18 мм.

«Какая температура воды в системе теплый водяной пол, максимальная температура воды теплого пола?» — теплоноситель в системах теплого пола имеет температуру от +30 до +55*С.

«Какое давление в системе теплого пола?» — в автономных системах отопления давление обычно — 1,5 атм.

«Какой срок службы водяных теплых полов?» — не менее 50 лет (согласно сертификатов для труб) и это нормированный срок службы здания, а расчетные сроки службы полимерной трубы в таких системах составляют сотни лет (Гарантия).

«Что будет если перестанет работать котел или циркуляционный насос?» — В системах водяной теплый пол стяжка из бетона представляет собой достаточно массивную плиту и служит прекрасным теплоаккумулятором. Поэтому удерживать тепло в доме водяные теплые полы могут достаточно долго (намного дольше радиаторных систем). Чем большей тепловой инерцией обладает все здание в целом и чем лучше оно утеплено, тем дольше оно сохраняет тепло.

«Что будет если протекут трубы в полу?» — А почему они протекут? Для теплого водяного пола используются прочные и надежные полимерные трубы сертифицированные на продолжительный срок службы (расчитаны на сотни лет) при очень мягких условиях эксплуатации. Труба в теплый пол монтируется целым отрезком на контур и без стыков в стяжке. С самой трубой ничего не произойдет при правильной эксплуатации системы. В исключительных случаях несанкционированного механического повреждения труб из вне, этот участок трубы можно отремонтировать.

Как купить теплый пол водяной? Правильнее всего обратиться в специализированную компанию (что бы потом не переделывать все систему или ее часть). Заказать проект, купить оборудование и комплектующие как единую систему в соответствии со спецификацией к проекту и если необходимо — заказать монтаж водяного пола.

Какая на водяной теплый пол цена? Цена водяного пола складывается из стоимости материалов, оборудования и комплектующих (трубы, коллекторы, смесительные узлы, утеплитель, крепеж, раствор стяжки) и стоимости услуг (проект, монтаж, заливка стяжки). На цену водяного пола влияют многие факторы — площадь, этажность, тип перекрытий и т.д.

«Как определяется на водяной теплый пол цена?» Производится предварительной оценка стоимости водяного теплого пола по специальному алгоритму, учитывающему достаточно много параметров. Окончательная цена становится понятна после завершения проектирования и составления спецификации.

Как правильно называется? Называют систему по разному: тепло водяные полы, тепло пол, тепло дом водяные полы, тепло дом водяные теплые полы и т.д. Наиболее распространенные и общепринятые названия системы ВОДЯНОЙ ПОЛ, ТЕПЛЫЙ ВОДЯНОЙ ПОЛ, ВОДЯНОЙ ТЕПЛЫЙ ПОЛ.

Водяной теплый пол без стяжки в деревянном доме и на даче с деревянными перекрытиями с применением капиллярных матов Bluemat

На смену радиаторам и конвекторам, применявшимся для обогрева жилища, приходит современная альтернативная система отопления — теплый пол. Уже известны разновидности этого метода с электрическими нагревательными элементами, а также со скрытыми под полом трубами с горячей водой. Обращаем ваше внимание на инновационную версию водяного теплого пола на основе системы капиллярных матов Bluemat. Расскажем, как создать теплый водяной пол без цементной стяжки в деревянном доме.

Устройство капиллярной системы обогрева Bluemat

Нагревательным элементом в системе Bluemat являются капиллярные маты, представляющие собой модули в виде двух равных отрезков трубы, соединенных между собой тонкими трубками из полипропилена. Модули последовательно укладываются под всей поверхностью пола таким образом, что по одной трубе идет подача теплоносителя, по другой — его возврат. Трубопроводы соединены с распределительным коллектором, который управляется устройством системы контроля климата в помещении. Источник тепла — подключенный к системе водогрейный котел.

Движение теплоносителя происходит принудительно при помощи подающих насосов. Разница температуры жидкости на входе и на входе составляет 5 °C. Благодаря большой площади этого достаточно для качественного обогрева помещения. Обычно максимальная температура теплоносителя не превышает 30 °C, это и безопасно, и выгодно. В качестве теплоносителя может использоваться вода или антифриз, например, этиленгликоль. Последний удобен при периодическом использовании системы. Например, при посещении дачи в зимнее время.

Плюсы и минусы водяного пола в деревянном доме

Водяной пол на основе капиллярных матов действительно выгоден для использования в деревянном доме. Перечислим основные преимущества:

• Толщина капиллярных матов всего 20 мм, их монтаж возможен без стяжки. Сама конструкция достаточно легкая, это позволяет использовать её как для обогрева пола первого этажа, так и в межэтажном перекрытии. Теплые полы на каждом жилом этаже без риска избыточной нагрузки на перекрытие — это удачное решение.
• Водяные полы Bluemat пожаробезопасны, 30 °C — это меньше, чем под мышкой. Такая температура не пересушивает деревянные конструкции.
• Используемая при отоплении лучистая энергия максимально приближена к природной; не имея электрических контуров (как в электрических теплых полах), она не создает электромагнитных полей.
• Маты Bluemat скрыты, не занимают рабочего пространства, как радиатор или конвектор.
• Система бесшумна, в отличие от булькающих радиаторов и дребезжащих конвекторов; почти бесшумный кондиционер работает громче.
• Водяные полы Bluemat можно использовать в режиме охлаждения, что позволяет полностью отказаться от кондиционеров.
• Значительная площадь нагреваемой поверхности позволяет удерживать температуру теплоносителя на низком уровне, обеспечивая экономию.
• В комплект капиллярной системы Bluemat входит терморегулятор Geo1, его DSL-порт позволяет получить удаленный доступ к управлению микроклиматом в помещении. То есть, для того, чтобы подготовить загородный дом к приезду гостей, не нужно ехать туда заранее, чтобы протопить печь. Достаточно воспользоваться приложением в вашем смартфоне.
• Капиллярные маты надежны — сверхпрочный полипропилен, немецкое качество, внутренний контур не требует обслуживания, гарантия 50 лет.

Ниже приводится таблица, в левом столбце которой выписаны недостатки обычного теплого водяного пола — экспертное мнение мастера, занимающегося монтажом и обслуживанием теплых полов более 12 лет. В правом столбце таблицы представлено решение проблемы при использовании теплого водяного пола на основе системы Bluemat.

Недостаток обычного водяного пола	Решение от GeoClimat
Устройство теплого водяного пола предполагает проведение тщательных теплотехнических расчетов.	Каждый проект, выполняемый компанией Геоклимат, проходит этап проектирования, включающий проведение всех необходимых расчетов применительно к конкретному объекту.
Бетонная стяжка увеличивает нагрузку на перекрытия и уменьшает высоту помещения.	Толщину капиллярных матов Bluemat определяет наружный диаметр магистральной трубки, он равен 20 мм (наружный диаметр капилляра составляет 4,5 мм). Капиллярные маты Bluemat могут быть установлены без стяжки.
Водяной пол предполагает использование теплопроводящего напольного покрытия; ковры резко снижают эффективность обогрева.	Установка водяного теплого пола на основе системы Bluemat позволяет безопасно использовать теплопроводящие напольные покрытия; ковры просто не понадобятся.
Для получения качественного результата, монтаж лучше поручить проверенным специалистам; это влияет на стоимость.	Компания Геоклимат проводит полный цикл работ, включая монтаж, регулировку и настройку оборудования.
При нерегулярной эксплуатации водяных полов, всякий раз требуется запуск системы в начале пользования и консервация в конце.	По желанию заказчика, в гидравлическую магистраль водяного пола на основе системы Bluemat может быть добавлен антифриз.
При повреждении гидравлического контура требуется достаточно трудоемкий ремонт.	Компания Геоклимат уверена в качестве выпускаемых гидравлических контуров и предоставляет гарантию на оборудование и работу.

Водяной теплый пол в деревянном доме на основе системы капиллярных матов Bluemat — это лучшее техническое решение из возможных. Для получения дополнительных консультаций свяжитесь с нашими инженерами по телефону: +7 (499) 638-22-66

как сделать своими руками, теплоизоляторы

В целом ряде домов создать внутрипольную систему отопления классическими методами – просто невозможно. Причина чаше всего заключена в характеристиках строения. Деревянный дом или здание со слабыми перекрытиями не позволяет создавать бетонные напольные покрытия необходимой толщины. Наилучшим выходом станет теплый пол без стяжки. Он может быть как электрическим, так и водяным.

Обогрев без стяжки



Немного о достоинствах и недостатках

Все классы теплых полов имеют как достоинства, так и недостатки. К первым относятся:

• нет необходимости проводить масштабные ремонтные работы;
• можно создать эффективную систему отопления в деревянном доме или строении с перекрытиями на балках;
• нет жестких требований к существующему основанию – водяной теплый пол без стяжки или электрическую систему можно устроить практически на любой поверхности;
• можно провести как угодно тщательные работы по утеплению пола;
• гораздо выше ремонтопригодность системы. Для доступа к трубкам или нагревательному элементу достаточно разобрать или удалить часть финишного покрытия пола;
• предлагается ряд готовых вариантов, конструктивов, которые позволяют собрать систему отопления за считанные дни.

Стоимость – одна из главных характеристик, которыми обладают водяные теплые полы без стяжки или электрическая система. При этом выше классических схем не только цена создания структуры, но и ежемесячные траты на эксплуатацию. Это обусловлено некоторыми недостатками теплых полов без стяжки:

• не окруженные слоем бетона, трубки или электрические нагреватели защищены от повреждений только напольным покрытием. Поэтому рекомендуется использовать в качестве финишного слоя достаточно жесткие материалы;
• не имеющие демпфера, теплового аккумулятора в виде слоя бетона, водяные теплые полы без стяжки становятся малоинерционными. Они быстро теряют тепло;
• наблюдается выраженная разница температур в отдельных областях пола, если трубки уложены с большим шагом.

Аналогичные проблемы есть у инфракрасных теплых полов. Однако в случае применения электрических нагревателей – среднестатистический пользователь сразу готов и к низкой инерционности системы, и к повышенным счетам за оплату энергоносителя.

Когда производится укладка трубок с малым шагом сетки – сразу растут расходы на основные конструкционные материалы. Кроме этого, водяные теплые полы без стяжки потребуют большего количества теплоносителя для обеспечения достаточной энергетической отдачи. Это сразу предъявляет повышенные требования к нагревательному котлу. Но при всех своих недостатках, системы отопления без стяжки достаточно популярны, так как просты в обустройстве и показывают надежность эксплуатации.

Как сделать систему электрического типа

Кратко остановимся на обустройстве теплых полов инфракрасного электрического типа. Это весьма популярные системы не сегодняшний день, особенно в старых деревянных домах. Они хорошо показывают себя как в роли дополнительного, так и основного отопления.

Электрическая система легко может быть сделана своими руками. Сегодня производители пленочных нагревателей сразу планируют использование своих конструктивов для построения крупных систем и в документации приводят схемы соединения, позволяющие регулировать потребление мощности.

На розничном рынке можно приобрести:

• пленочные нагреватели с проводниковой структурой, помещенной между слоями очень прочной пленки;
• карбоновые пленочные нагреватели дорожечного класса, являющиеся развитием предыдущей технологии;
• сплошной теплый пол, представляющий собой сплошную площадку резистивного элемента, находящуюся между слоями защитной пленки.

Самые надежные на сегодня – пленочные проводниковые нагреватели и карбоновые дорожечные. Технология изготовления пленок позволяет ставить на них мебель, система защищена от воды, обладает хорошей отказоустойчивостью.

Отдельно стоит отметить: система проводников построена на параллельном типе соединения. Поэтому одна нагревательная пленка большого размера никогда не выходит из строя полностью при повреждении поверхности. Она перестает работать только при нарушении в системе подключения.

По сравнению с проводниковыми, дорожечные карбоновые нагреватели экономичнее на 40-60%. Они не показывают других улучшенных результатов эксплуатации, имеют те же рекомендации к подключению. Карбоновая технология дороже, но позволяет получить большую отдачу тепла при тех же расходах на оплату счетов за электричество.

Сплошной теплый пол еще экономичнее. По сравнению с пленочными нагревателями проводниковой структуры – счета на оплату электричества уменьшаются раз в 5. Но пленка имеет некоторые ограничения. На нее нельзя ставить тяжелую мебель из-за опасности образования локальных зон перегрева, где структура карбоновой резистивной площадки разрушается.

Общая характеристика пленочных электрополов без стяжки выглядит так: они укладываются под любое покрытие (линолеум, ламинат, ковролин), подключаются по простой схеме, никакой контрольной аппаратуры (внутрипольных датчиков) не требуется, регулировка производится только подачей разного напряжения. Температура электрического нагревателя в номинале составляет 30-40 градусов, максимум – до 80 градусов Цельсия.

Водяные и кабельные электрические полы без стяжки

Устройство водяных и кабельных отопительных структур без бетонного слоя – во многом сходно. Ответ на вопрос, как сделать теплый пол без стяжки, будет содержать перечисление одинаковых требований к поверхности для настила, описание похожих структур укладки, расходных материалов, систем контроля. Поэтому будет рассматриваться общая технология, без заострения внимания на конкретном типе источника тепла (трубки с водой или электрокабеля).

Схема пола

Для обустройства системы внутрипольного отопления без стяжки понадобится:

• прочная и относительно ровная базовая поверхность;
• слой утеплителя;
• несущая конструкция для размещения трубки или кабеля;
• элементы для лучшего рассеивания тепла;
• финишное напольное покрытие.

В зависимости от характеристик дома или квартиры, а именно степени их утепления – выбирается шаг укладки. В зависимости от наличия в продаже в регионе производства работ – выбираются определенные комплектующие.

Теплоизоляция

Слой теплоизолятора, обязательный для сухого, без стяжки обустройства теплых полов – обязателен. При этом он может выполнять сразу несколько задач:

• работать только как средство понижения паразитных потерь тепла через перекрытие;
• увеличивать прочность пола в целом;
• служить надежной основой для укладки финишного покрытия.

В последнем случае при обустройстве слоя теплоизолятора делается силовой каркас. В старых домах или сооружениях со слабыми перекрытиями такой способ является оптимальным. Результирующая прочность и жесткость пола возрастает, а масса конструкции – достаточно мала.

Чтобы сделать жесткий слой, выполняющий теплоизолирующую роль – на существующую поверхность пола укладывают лаги из бруса. Шаг размещения – около 60 см для покрытий класса линолеум, ковролин, ламинат и 30 см – если планируется укладка керамической плитки в роли финишного слоя.

В пространство между лагами кладется теплоизолятор. Это может быть недорогой пенопласт, полистирольные плиты, популярная минеральная или базальтовая вата. Для лучших показателей жесткости рекомендуется делать не только параллельные лаги, но и поперечные, формируя сетку.

Уложенный теплоизолятор

Для удобства работы и достижения оптимальных показателей основы под теплый пол без стяжки – при укладке лаг можно сразу нивелировать перепады высот основания. В роли заполнителя (основного теплоизолятора) может использоваться строительная пенополистирольная пена. Такой материал недорог, быстро наносится, нет щелей, срок застывания незначителен.

Сразу стоит отметить: верхний настил (фанеру или другие листовые материалы) на структуру из лаг нашивать не обязательно. Но для удобства дальнейшей работы можно ограничиться настилом из ДВП, недорогого и вполне функционального.

По завершении работы с теплоизолирующим слоем (он может быть просто слоем из минеральной ваты или другого материала, без лаг) вся поверхность накрывается гидроизолятором. Подходит обычная полимерная пленка, она привлекательна по соотношению цены и функциональности.

Основа для укладки трубок или кабеля

При обустройстве сухого пола без стяжки в качестве основы для укладки могут применяться:

• специальные подкладки, где сформированы выступающие элементы для горизонтальной прокладки и поворотов;
• специальные, изготовленные из ДСП, доски, фанеры или ОСП конструктивы;
• обработанная доска, рейки толщиной в 21 или 28 мм.

Технология работы с разными подложками немногим отличается друг от друга. Для укладки сети циркуляции потребуется:

• покрыть поверхность подложкой, при этом готовые конструктивы соединяются собой замковыми зонами, из тонкой доски – формируется реечная система для размещения контура отопления;
• провести черновую укладку, при необходимости перемещая отдельные зоны подложки;
• проверить места стыковок или электрических соединений на соответствие рекомендациям производителя трубки или кабеля.

На данном этапе работ не нужно крепить или любым другим способом фиксировать трассы циркуляции теплоносителя или кабель. Если все прошло успешно и укладка соответствует плану – следует закрепить подложки на основании (обязательно для досок и конструктивов из деревосодержащих материалов).

Готовые панели для укладки трубки теплого пола без стяжки представляет собой планки, расположенные на расстоянии друг от друга, объединенные единым периметром. По функциональности они ничем не отличаются от подготовленных досок, но дороже. Готовые конструктивы позволяют работать быстрее, но могут накладывать определенные ограничения на прокладку трассы отопления.

Основание для укладки труб

Дополнительные конструктивы

Для лучшего рассеивания тепла в теплых полах без стяжки применяются специальные панели. Это профильный элемент из алюминиевого сплава. В нем сделано прямое углубление для трубки. Эти конструктивы располагаются в прямых зонах контура и работают как эффективный рефлектор, распределяя тепло по большей площади.

Применение рассеивающих панелей улучшает работу теплого пола без стяжки. Особенно это заметно, если поверхность покрыта финишным слоем с высокой теплопроводностью, например, керамической плиткой. Работать с рассеивающими панелями стоит осторожно.

Они хорошо себя показывают (не смещаются, не скрипят) на прочной базовой поверхности. При монтаже контуров отопления без стяжки на готовых конструктивах из деревосодержащих материалов или созданной из досок реечной структуре – рассеивающие панели можно зафиксировать саморезами.

Осталось навести лоск

После монтажа структуры отопления без стяжки не потребуется делать много работы. Останется только расположить контрольные температурные датчики и настелить финишное покрытие. Ламинат не потребует дополнительной подготовки. Нужно расстелить подложку и собрать настил. Для плитки – придется поработать с клеевыми строительными смесями. Но и такая работа не отнимет много времени.

Полы с подогревом: полное руководство по полам с подогревом

Полы с подогревом (UFH) имеют множество преимуществ: они согревают ноги и позволяют сэкономить деньги на счетах. Полы с подогревом отлично сочетаются с возобновляемыми источниками тепла, поэтому они станут идеальным выбором для тех, кто пытается сделать свой дом более экологичным.

Звучит идеально, но как узнать, правильно ли это отапливать дом? Какие бывают типы? Можете ли вы его переоборудовать? Сколько стоит установка? Дорого ли запускать? Работает ли он только под определенными типами полов?

Независимо от того, какой у вас вопрос о теплых полах, найдите ответ в нашем экспертном руководстве.

Узнайте больше о различных типах отопления в нашем справочнике.

Как работает теплый пол?

Полы с подогревом бывают двух типов. Мокрая, так называемая, потому что горячая вода перекачивается по трубам в полу, или сухая — так называются электрические системы, работающие от сети. Влажные системы питаются от горячей воды, часто нагретой котлом, но также хорошо работают с возобновляемыми источниками энергии, такими как солнечные батареи или тепловые насосы.

Оба метода нагревают пол и используют тот факт, что горячий воздух поднимается вверх, нагревая при этом комнату.Вы можете сравнить преимущества влажной и сухой систем ниже.

Сколько стоит установка теплого пола?

Будьте готовы потратить от 100 фунтов стерлингов за квадратный метр на водные системы и от 50 фунтов стерлингов за квадратный метр на электрические, за исключением подготовки, подкладки и установки. Имейте в виду, что электрические системы намного дешевле устанавливать на площадях до 20 м. ² .

Только материалы:

• Электрический мат = от 35 до 80 фунтов за м ²
• Электрический в стяжке = от 20 до 90 фунтов за м ²
• Горячая вода, первые 20 мес ² = От 80 до 120 фунтов за м ²
• Горячая вода, последующие м ² = от 25 до 35 фунтов за м ²
• Органы управления = от 80 до 150 фунтов за комнату

Установленная система:

• Электрический мат = от 70 до 120 фунтов за м ²
• Электрический в стяжке = от 60 до 110 фунтов за м ²
• Горячая вода, первые 20 мес ² = от 120 до 160 фунтов за м ²
• Горячая вода, последующие м ² = от 45 до 95 фунтов стерлингов за м ²
• Органы управления = от 100 до 200 фунтов стерлингов за комнату

Дорогое ли использование теплого пола?

Системы УВГ с теплой водой создают температуру от 40 ° C до 65 ° C, что означает, что фактическая температура пола будет в среднем от 23 ° C до 32 ° C.Это ниже, чем у стандартных радиаторов, поэтому со временем расходы на отопление должны быть снижены.

По сравнению с радиаторной системой отопления, UFH, по оценкам, на 25% эффективнее в сочетании с современным конденсационным котлом и до 40% дешевле в сочетании с тепловым насосом.

Электроэнергия имеет более высокие удельные затраты, поэтому эти системы могут оказаться немного дороже. Однако для оптимизации производительности можно использовать таймеры. Поскольку электрический UFH не зависит от системы центрального отопления, он позволяет обогревать определенный пол без необходимости отапливать весь дом.

Какие бывают типы полов с подогревом?

ЗНАЕТЕ ЛИ ВЫ?

По сравнению с радиаторной системой отопления, UFH, по оценкам, на 25% более эффективен в сочетании с современным конденсационным котлом и до 40% дешевле в сочетании с тепловым насосом.

Существует два основных типа систем теплого пола: теплый водяной или влажный теплый пол, который проходит через трубы как часть системы отопления; и электрический.

Тепловодный пол с подогревом

Системы теплой воды предполагают закапывание 1.6 см труб в стяжку пола. Затем стяжка завершается выбранным вами покрытием, и зонированная система управляется коллектором, обычно расположенным в шкафу магазина. Тепло выделяется не радиаторами, а всей плитой пола.

Плюсы: Самый энергоэффективный способ доставки UFH. Низкие эксплуатационные расходы.

Минусы: Требует полного ремонта существующей конструкции пола и поэтому лучше всего подходит для пристройки или новых построек.

Эта водная система для поверхностного монтажа LoPro Max имеет низкие эксплуатационные расходы по сравнению с эквивалентной электрической системой UFH.Например, 30-метровая электрическая система подпола ² будет стоить около 720 фунтов стерлингов в год для эксплуатации, в то время как LoPro Max стоит 240 фунтов стерлингов при работе с газовым котлом. Однокомнатная, 4 м ² комплект, от 970,80 фунтов стерлингов, Nu-Heat

(Изображение предоставлено Nu-heat)

Теплый пол с подогревом на поверхности

Если Если вы не хотите откапывать конструкцию пола, подумайте о системах теплого пола от таких компаний, как Nu Heat и Polypipe.Они состоят из изолированных панелей с каналами, проложенными для труб диаметром 1,2 см, которые можно уложить поверх существующей конструкции пола. Панели увеличивают высоту пола всего на 1,5 см и используют теплую воду так же, как и подземные системы.

Pros Простая в установке низкопрофильная система.

Минусы Относительно дорого, и добавление этой системы к выбранным комнатам, которые являются частью одного этажа дома, вызовет изменение уровня между помещениями.

Электрическая

Электрическая система позволяет избежать необходимости поднимать уровень пола в существующих помещениях и является популярным выбором для отопления отдельных комнат.Электрические системы состоят из ковриков, на которых кабели подключаются к электрической цепи дома. Управляется термостатами. Электрические коврики UFH тонкие, их можно укладывать на плиточный клей, что делает их очень популярными для ванных комнат.

Плюсы Легко модернизируется. Идеально подходит для отдельных комнат. Недорого в установке.

Минусы Относительно высокие эксплуатационные расходы по сравнению с системами водоснабжения.

Джейсон Орм, эксперт по ремонту

Плиточные полы идеально подходят для использования с UFH из-за их низкого термического сопротивления и высокой тепловой массы.Напольная плитка Hexagon, от 29,95 фунтов стерлингов за м ² , и настенная плитка Mono Patchwork, 49,95 фунтов стерлингов за м ² , и Стены и пол

Мокрый пол по сравнению с сухим системы отопления

Поскольку электрические системы устанавливаются непосредственно под напольным покрытием и работают независимо от вашей системы центрального отопления, они особенно полезны для установки в одном помещении или там, где уже установлен уровень пола.Проволока или маты очень тонкие (около 3 мм) и не должны вызывать проблем с разными уровнями пола — таким образом, мало нарушая существующее помещение.

В мокрых системах теплая вода циркулирует по пластиковым трубам, установленным под полом и подключенным к основному источнику центрального отопления. Эта система имеет тенденцию работать лучше всего, когда трубы заделаны в стяжку, поскольку это помогает рассеивать тепло, поэтому она подходит для новых конструкций пола, где на черновом полу можно разместить трубопроводы и цементную стяжку.Таким образом, влажные системы с большей вероятностью будут использоваться в новостройках и пристройках или во время крупных ремонтных работ.

Мартин Конвей, менеджер по технической поддержке Pimlico Plumbers

Какая изоляция необходима для полов с подогревом?

Тип необходимой изоляции будет зависеть от типа выбранной вами системы.

Для помещений первого этажа и проектов реконструкции с твердым полом, системы UFH необходимо укладывать непосредственно на предварительно установленную изоляцию из пенопласта или полистирола, чтобы соответствовать строительным нормам.

Существуют также системы для твердых полов, которые включают изоляцию в их системную конструкцию, например, система Floating Floor System от компании Polypipe, в которой используются панели пола из полистирола высокой плотности, которые служат основой для труб отопления, но также улучшают изоляцию.

Для комнат наверху требуемая изоляция снова будет зависеть от выбранного вами продукта. Для этих немного более сложных систем требуются системы подогрева пола, которые можно устанавливать на полы без прочного основания, часто на подвешенных деревянных или деревянных поверхностях.Здесь мы всегда рекомендуем использовать решение, включающее изоляцию в его конструкцию, чтобы вы могли быть уверены, что изоляция идеально подходит для требований вашей системы.

Например, система подвесного пола Polypipe имеет изоляцию, специально разработанную для размещения между опорными балками, в то время как решение модульных нагревательных панелей представляет собой систему, состоящую из предварительно сконфигурированных панелей с уже встроенной изоляцией 3 см с панелями, которые можно просто соединить. а затем установили между балками на месте.

Получить Real Homes Журнал доставлен прямо к вашей двери и вашему устройству

Не можете добраться до магазинов, но не хотите пропустить последний номер вашего любимого домашнего журнала? Не волнуйтесь, когда вы подпишетесь сегодня, вы будете получать каждый выпуск журнала Real Homes прямо к вашей двери и вашего устройства.

От потрясающих завершенных проектов до новейших идей украшения, которые вы можете попробовать в своем собственном пространстве, вы найдете множество развлечений и вдохновения в каждом выпуске.
Посмотреть сделку

Является ли теплый пол лучшим вариантом для моего дома?

UFH особенно эффективен для больших пространств с открытой планировкой, особенно с высокими потолками, поскольку весь пол излучает тепло вверх, согревая ноги и создавая равномерную температуру в помещении. Это лучистое тепло также означает уменьшение сквозняков, снижение уровня влажности и количества переносимых по воздуху аллергенов.

Обычно теплых полов более чем достаточно в качестве автономного обогрева. Однако его возможности часто будут определяться другими факторами, такими как напольные покрытия (см. Ниже) и уровни изоляции здания (особенно стены и окна).Вот почему расчеты теплопотерь так важны, а индивидуальные тепловые характеристики здания показывают, сколько тепла вам нужно генерировать.

Например, плохо изолированное помещение с большим количеством остекления может не отапливаться полностью, когда на улице холодно (что означает, что может потребоваться дополнительная изоляция или дополнительное отопление).

Существует ограничение на температуру пола, при которой система теплого пола может комфортно работать, поэтому это может означать, что она не подходит для очень маленьких помещений, где отношение площади пола к объему помещения низкое.

Полы с подогревом — хороший выбор для обогрева кухни, особенно гостиной открытой планировки. Он хорошо сочетается с твердым полом, который часто используется на кухне, и означает, что вы можете использовать пространство на стене для хранения вещей вместо радиаторов.

Подходит ли теплый пол для старого дома?

UFH может быть хорошим выбором для старого дома. Однако это не подходит, если исторический пол будет поврежден или фундамент подорван. Помните также, что бетонные полы и влагонепроницаемые мембраны могут нарушить равновесие конструкции, вызывая проблемы с влажностью.Альтернативный, дышащий вариант — Limecrete. Это особенно хорошо работает с полом с подогревом и включает совместимый слой изоляции.

Также имейте в виду, что UFH может не иметь достаточной мощности для обогрева большого старого здания с плохой изоляцией.

Какой пол для теплого пола лучше?

Лучшим напольным покрытием для совместимости с полом с подогревом является керамическая плитка, которая обладает прекрасными теплопроводными свойствами. В основном вам нужно что-то, что поможет быстро и быстро вывести тепло на поверхность.Камень и дерево — тоже отличные варианты; пол из смолы, хотя и не такой проводящий, как керамика, все же хорошо совместим с полом с подогревом. Бетон менее эффективен, и вы можете обнаружить, что с этим материалом ваши полы будут холоднее, чем со смолой или фарфором. Наименее подходящим напольным покрытием для теплого пола является любой тип коврового покрытия — на самом деле, если у вас есть ковровое покрытие, вам, вероятно, все равно не понадобится пол с подогревом.

Можно ли совместить теплый пол с подогревом и радиаторы?

Комбинация обеих систем может быть ответом для многих домов, поскольку радиаторы можно легко встроить в систему под полом.

Хорошим компромиссом является установка полов с подогревом на первом этаже с радиаторами наверху, чтобы удовлетворить различные требования к жилым и спальным помещениям, тем более, что многим людям по-прежнему нужны полотенцесушители в своих ванных комнатах.

Насколько легко контролировать теплый пол?

Специализированные элементы управления UFH жизненно важны для обеспечения комфорта, оперативности и энергоэффективности. Напольное отопление требует больше времени для нагрева и охлаждения по сравнению с радиаторами, поэтому для преодоления этого промежутка времени необходимы программируемые элементы управления.

Для домашних хозяйств с нерегулярной или ограниченной заселенностью, а также для домов отдыха полезно иметь дистанционное управление, чтобы вы могли включить отопление за час или два до прибытия. Пульт дистанционного управления также пригодится, если вы забыли выключить обогрев.

Как выбрать правильную тепловую мощность

Ваш инженер-теплотехник или поставщик UFH разработает для вас систему, подбирая мощность на квадратный метр в соответствии с потребностями помещения в тепле, исходя из объема, характеристик теплопотерь стен, пола , крыша, окна и вентиляция, а также напольное покрытие на ваш выбор.

Какие типы полов и черновых полов лучше всего подходят для полов с подогревом?

Лучшее напольное покрытие для использования с UFH — узнайте больше в наших руководствах

Лучший тип основания пола — это тот, который сделан из стяжки, которая полностью закрывает трубопровод и обеспечивает плотную и проводящую среду для распространения и отвода тепла течет по трубам. Это затем позволяет использовать более низкую температуру трубы, обычно около 35 ° C, и делает систему UFH гораздо более эффективной.

Твердые напольные покрытия, в том числе каменные и керамические, являются лучшим выбором для настила полов и обеспечивают хорошую теплоотдачу.

Если вы предпочитаете пол из массивной древесины, всегда уточняйте у своего поставщика, подходит ли он для использования с UFH, или подумайте о конструкционных деревянных плитах, которые в силу своей конструкции имеют тенденцию быть более устойчивыми при изменении температуры. Опять же, уточните у поставщика, рекомендуется ли ваш конкретный выбор для использования с UFH.В обоих случаях имейте в виду, что температура поверхности не должна превышать 27 ° C.

Большинство высококачественных ламинатов и винила также могут использоваться с UFH.

Ковры можно использовать с UFH. Тем не менее, ознакомьтесь с совокупным рейтингом ковра и подложки. Он должен быть менее 2,5 тг, чтобы система теплых полов могла работать эффективно.

Получите дополнительную консультацию по выбору ковра.

Как происходит установка теплого пола?

Системы электрического теплого пола может легко установить компетентный домашний мастер, хотя большинство проектов по-прежнему выполняется подрядчиком, например плиточником или электриком.

Большинство систем UFH укладываются на изоляцию с покрытием стяжкой. В этой ситуации прокладку трубопроводов и подключение коллекторов может выполнить любой грамотный человек.

Если вы делаете это самостоятельно, выбранная вами компания должна предоставить вам чертежи компоновки труб, а также руководства по установке или видеоролики, посвященные аналогичному проекту. Это просто вопрос следования чертежам трубопроводов — проложить каждый отдельный контур от коллектора, закрепить трубу на полу с помощью предоставленных скоб, а затем вернуть трубопровод в коллектор.Перед окончательной укладкой пола необходимо провести испытания всех укладок.

Для электрических или газовых подключений необходим квалифицированный монтажник.

Как измерить

Стандартные системы UFH имеют глубину 15-16,5 см, включают 10 см изоляции, 5-6,5 см стяжки с теплой водой или электрическими нагревательными элементами внутри, после чего следует отделка пола.

Может ли протекать теплый пол?

Если гвоздь случайно не вонзится в трубы на каком-то этапе, этого просто не произойдет.В полу нет стыков, а трубы спроектированы и испытаны на расчетный срок службы 50 лет при температурах и давлениях, превышающих требуемые системой.

В случае случайного повреждения отдельные трубы могут быть испытаны давлением, чтобы найти нужную. В деревянных полах труба обычно может быть открыта для ремонта, в то время как стяжка пола должна быть выкопана, чтобы обнажить трубу. Что касается электрических систем, то это просто подъем напольного покрытия и замена поврежденной цепи.

Есть ли гарантия на теплый пол?

Ищите системы, на которые в стандартной комплектации распространяется расширенная гарантия. Влажные системы состоят из различных компонентов, и вы можете обнаружить, что на каждую из них предлагается разная продолжительность гарантии — например, 25 лет на трубы и, возможно, два года на коллекторы. Как правило, коллекторы проще заменить, чем трубы, поэтому очень желательна длительная гарантия на сами трубы.

В случае электрических систем расширенная гарантия обычно составляет порядка одного года для термостатов, которые легко заменяются, и 10 лет для нагревательных кабелей, которые нет.Для некоторых брендов также доступны пожизненные гарантии.

При рассмотрении гарантий убедитесь, что компания, которая их поддерживает, имеет какое-то обоснование. Появился ряд онлайн-компаний, предлагающих расширенные гарантии на свои системы, но если они больше не существуют, когда система выйдет из строя, эта гарантия будет бесполезной.

Полы с подогревом в сравнении с радиаторами

Там, где стоимость является проблемой, затраты на установку теплого пола могут перевесить преимущества, особенно если это связано с удалением бетонных полов и повторной стяжкой.В домах, в которых днем ​​нет людей, вам может не подойти медленный прогрев и охлаждение полов с подогревом (которое может составлять от четырех до шести часов).

Комбинация обеих систем часто может быть лучшим решением для многих домов, поскольку радиаторы можно легко встроить в систему пола. Хорошим компромиссом является установка полов с подогревом на первом этаже с радиаторами наверху, чтобы удовлетворить различные требования к жилым и спальным помещениям, тем более, что многим людям по-прежнему нужны полотенцесушители в своих ванных комнатах.

Система электрического теплого пола Sticky Mat от WARMUP PLC. с самоклеящимся клеем для быстрой низкопрофильной установки. От 48,92 фунтов стерлингов за м² без НДС

Существуют ли другие системы невидимого отопления?

В качестве альтернативы полам с подогревом можно рассмотреть как системы плинтусов, так и панельное отопление.

Обогрев плинтусов

Влажные или электрические системы обогрева плинтусов — отличный вариант.Влажные системы могут использоваться с тепловыми насосами, а также с обычными котлами из-за их большой площади поверхности и равномерного распределения тепла по помещению.

Прямые электрические версии легче и проще установить в зданиях, где нет газа или трубопроводов, но они более дороги в эксплуатации. Однако их быстрое время отклика и даже распределение тепла компенсируют некоторые дополнительные затраты по сравнению с другими формами электрического обогрева.

Установка системы обогрева плинтуса в типичном двухквартирном доме с двумя спальнями будет стоить от 3600 до 6000 фунтов стерлингов, хотя доступны и более дешевые варианты, доступные только для самостоятельной поставки; рассчитывайте заплатить от 500 до 720 фунтов стерлингов за номер.

Настенное панельное отопление

Модульные настенные и потолочные отопительные панели Variotherm — это решение для помещений, где полы с подогревом не подходят, будь то ремонт или новое строительство. Их легко адаптировать для стен, наклонных потолков и сложных кровельных конструкций. Полные системы начинаются от 70 фунтов стерлингов за квадратный метр, включая коллектор, панели и элементы управления, у поставщика UFh2.

Модульные настенные и потолочные отопительные панели Variotherm

(Изображение предоставлено Variotherm)

Подробнее о обогреве:

Электрические и водяные теплые полы

Сравнение электрических и водяных систем теплого пола

Электрическая система

Водная система

Как это работает?

Электрические нагревательные провода или нагревательные маты, подключенные к электросети. Трубы отопления перекачивают воду в контуры пола, нагреваемые вашим источником тепла.

Тип проекта ?

Идеально подходит для проектов ремонта и для использования в одноместных комнатах. Рекомендуется для новостроек и больших пространств.

Текущие расходы?

Дороже, чем системы водоснабжения, из-за тарифных цен. Более низкие долгосрочные эксплуатационные расходы по сравнению с электрическими системами.

Затраты на установку?

Дешевле в установке, чем водные системы. Более дорогая установка, но компенсируется более низкими эксплуатационными расходами.

Время установки?

Быстрый монтаж. Некоторые системы можно установить за 30 минут. Установка занимает больше времени.

Как работает система теплых полов?

Существует два типа систем теплого пола, которые вы можете установить в своем проекте: водяные или электрические.Оба используют технологию лучистого тепла для мягкого обогрева комнаты от пола до людей и предметов в комнате, в отличие от систем центрального отопления, которые сосредоточены на обогреве только воздуха комнаты, создавая большие потери энергии. Напольные обогреватели также обеспечивают гораздо большую свободу дизайна, поскольку больше не требуются видимые трубы или громоздкие радиаторы.

Электрические

Электрические напольные обогреватели доступны в виде матов с подогревом или системы на основе нагревательного кабеля, и оба преобразуют электрическую энергию в лучистое тепло.В нагревательных матах используются ультратонкие электрические нагревательные провода, предварительно прикрепленные к мату готового размера, который можно просто раскатать и приклеить к черному полу. Нагревательные кабели представляют собой электрические провода произвольной формы, которые можно прокладывать непосредственно на черновом полу или внутри него.

Вода

Водные системы, также известные как водяные полы с подогревом или влажные полы, включают перекачку воды, нагретой до оптимальной температуры с помощью источника тепла (традиционного бойлера или теплового насоса) через трубы теплого пола, также известные как контуры, которые проложены внутри или поверх чернового пола под отделкой пола.Warmup предлагает широкий выбор гидравлических систем и труб отопления для любых проектов.

Для какого проекта подходит теплый пол?

Если вы подумываете об обогреве пола для своего дома, первое, на что следует обратить внимание, — это тип установки; вы хотите отремонтировать и, следовательно, модернизировать систему, или вы устанавливаете ее в новом здании?

Электрический

Если вы работаете над проектом ремонта, более подходящим может быть электрический теплый пол, так как он не увеличивает значительно высоту пола.Система Loose Wire System оснащена нагревательным кабелем диаметром 1,8 мм, который можно вставить в слой выравнивающего состава или клея, поэтому он не влияет на образование пола. Электрические системы также предпочтительны, если вы устанавливаете систему отопления всего в одной или двух комнатах.

Вода

Системы водоснабжения обычно рекомендуются для новых проектов, когда система будет основным источником тепла для всего дома. Большинство систем требует установки в толстом слое стяжки, что приводит к большей глубине системы по сравнению с электрическими нагревателями, однако доступны низкопрофильные гидравлические системы, такие как Warmup’s Total-16 System, которые подходят для проектов реконструкции.

Какой проект вас интересует?

Могу ли я установить в доме теплый пол?

Расположение системы теплого пола в вашем доме также может повлиять на тип системы, которую вы можете или должны получить.

Электрические

Электрические системы идеально подходят для использования в качестве первичных источников тепла в небольших помещениях, таких как ванные комнаты, или в качестве вторичных источников тепла в больших помещениях. Обогрев большой площади с помощью электрического теплого пола может быть нежелательным, поскольку энергоэффективность достигается на больших площадях с водяным теплым полом, используемым с воздушным или наземным тепловым насосом.Тем не менее, вы всегда должны проводить расчет теплопотерь и выбирать систему теплого пола, которая обеспечивает большую тепловую мощность, чем максимальная тепловая потеря. Однако установка высококачественной изоляции пола с помощью электрического обогревателя значительно повышает эффективность системы и помогает снизить теплопотери.

Вода

Полы с подогревом на водной основе обычно рекомендуются для установки на первом этаже проекта с хорошей изоляцией, или такая система, как наша система балочных перекрытий Econna, идеально подходит для использования над деревянными полами с рейками или подвесами на верхних уровнях.Если вы ремонтируете и используете низкопрофильную систему, может быть трудно получить достаточную тепловую мощность от низкопрофильной системы на водной основе, если черновой пол недостаточно изолирован. Все гидравлические системы Warmup поставляются с сопутствующими изоляционными материалами, которые помогают снизить теплопотери.

Сколько денег я могу сэкономить?

Напольное отопление потребляет меньше энергии, чем системы центрального отопления, поскольку работает при более низких температурах, чем радиаторы, при этом обеспечивая такой же уровень тепла.Повышенная эффективность приводит к более низким долгосрочным эксплуатационным расходам по сравнению с традиционными системами отопления. Текущие расходы будут зависеть от конструкции вашего дома, его изоляции, тарифов на электроэнергию и того, как вы управляете отоплением.

Электрический

Из-за действующих тарифов на электроэнергию стоимость эксплуатации электрического напольного обогревателя будет немного выше, чем стоимость водяной системы, но вы можете рассчитывать на то, что вы будете платить всего от 1 фунта стерлингов в неделю за обогрев ванной комнаты с помощью подогрева. обогреватель.

Вода

Гидравлические системы отопления обеспечивают более низкие долгосрочные эксплуатационные расходы по сравнению с электрическими системами, а использование более эффективного источника тепла, такого как воздушный тепловой насос, может принести еще большую экономию.Управление системой теплого пола с помощью интеллектуального термостата Warmup Smart Thermostat также позволяет еще больше сэкономить на счетах за электроэнергию.

Сколько времени на установку?

Установка теплого пола в вашем проекте часто бывает проще, чем вы думаете, но все системы должны быть установлены квалифицированным монтажником, который раньше работал с подогревом пола. На все продукты Warmup распространяются обширные гарантии для вашего спокойствия, включая нашу известную гарантию установки SafetyNet, которая защищает вас от любых случайных повреждений, причиненных системе Warmup в процессе установки.

Электрические

Электрические системы предлагают быстрое время установки, при этом некоторые продукты могут быть установлены менее чем за 30 минут. В электрических нагревателях используется широкий спектр методов установки, включая самоклеящуюся основу наших электрических систем StickyMat и DCM-PRO.

Вода

Установка водопроводных систем часто занимает больше времени, чем установка электрических систем, причем время необходимо для проверки системы, расхода и давления воды, а в случае «мокрых» установок — ожидания слоя стяжки. высохнуть перед укладкой напольного покрытия.

Сколько стоит установка?

При выборе системы стоит изучить разницу в стоимости между профессиональным сантехником, устанавливающим и подключающим водяную систему к вашему котлу, и квалифицированным электриком, подключающим электрическую систему к электросети. Ваши собственные параметры проекта будут определять, что предпочтительнее. Вы можете рассчитывать заплатить около 200-300 фунтов стерлингов в день за квалифицированного специалиста, который установит систему отопления в вашем доме.

Электрические

Электрические напольные обогреватели обеспечивают отличное соотношение цены и качества. Установка нашей системы с ослабленным проводом в ванной площадью 4 м² с сопутствующей изоляцией и термостатом разогрева обойдется примерно в 470 фунтов стерлингов + рекомендуемая розничная цена НДС.

Вода

Гидравлические системы дороже в установке, но дешевле в эксплуатации в долгосрочной перспективе. Если вы думаете о выборе системы водоснабжения, свяжитесь с нашим отделом проектов, который поможет вам разработать и установить индивидуальную систему, идеально подходящую для ваших нужд.

Вас также может заинтересовать:

В чем разница между «мокрой» и «сухой» установкой?

Системы теплого пола предлагают «мокрый» или «сухой» метод монтажа; «Мокрый» означает, что для функционирования системы требуется слой стяжки, а «сухой» означает установку без стяжки.

Электрический

Электрический нагреватель Inscreed Cable — единственная система, которая требует глубокого слоя стяжки, в то время как большинство других электрических продуктов Warmup требуют использования только плиточного клея или выравнивающего состава.Пленочный нагреватель можно устанавливать полностью сухим.

Вода

Водные системы, такие как Clypso и Nexxa Panel, необходимо устанавливать внутри слоя бетонной стяжки. Другие решения, такие как система полов Tectora или система плавающих полов Contura, можно устанавливать «всухую» без стяжки.

Что бы вы хотели прочитать дальше?

«Полы с подогревом и модернизация»: полное руководство

Системы влажных полов становятся все более популярным методом первичного отопления и прекрасной альтернативой радиаторам.Наиболее разумно включить теплый пол на этапе строительства нового здания — на этом этапе его быстрее и дешевле установить, а также он обеспечивает наилучшую теплоотдачу.

Однако по разным причинам многие дома строятся без подогрева полов — это может быть связано со стоимостью, спецификацией или даже осознанием преимуществ по сравнению с традиционными радиаторными системами. Многие системы UFH рассматриваются после того, как дом уже построен.

Традиционно полы с подогревом устанавливались только на этапе строительства новых домов, но с внедрением ряда решений по модернизации, теперь стало возможным устанавливать UFH в существующие дома.

Что такое дооснащение?

Модернизация — это термин, используемый, когда продукт, компонент или система добавляются после начальной стадии производства. Модернизация UFH — это процесс добавления теплых полов к зданию или пространству после того, как производство / строительство уже было выполнено.

Как выполнить «модернизацию» теплых полов

Одной из основных проблем при добавлении УФН в существующий дом является влияние, которое он оказывает на высоту от пола до потолка.Любая система UFH должна включать в себя трубопроводы, а также надежный и прочный слой для поддержания целостности поверхности пола.

Низкопрофильные системы UFH спроектированы таким образом, чтобы свести к минимуму воздействие на напольное покрытие. Хотя низкопрофильные системы обычно имеют несколько меньшую тепловую мощность, чем системы, установленные на этапе строительства нового здания, они по-прежнему могут использоваться в качестве основного источника тепла. Обычно эти системы состоят из сети труб, уложенных внутри тонкой панели с канавками. Затем на него можно укладывать отделку пола непосредственно поверх, иногда с добавлением дополнительного слоя доски или выравнивающего латекса, и, наконец, можно затем покрыть полом по выбору.

Каковы преимущества модернизации полов с подогревом?

Многие домовладельцы и предприятия видят преимущества UFH после завершения первоначальной сборки. UFH — это решение с долгосрочным окупаемостью инвестиций для обогрева вашего проекта, которое максимизирует площадь пола и увеличивает стоимость вашего дома

Традиционно установка UFH на проект включала в себя очень интрузивные работы — например, рытье существующих полов перед прокладкой трубопроводов и повторной стяжкой.Возможность использовать низкопрофильные системы, которые можно модернизировать, — это совершенно другой подход с минимальным повреждением пола.

Модернизация полов с подогревом может быть чистым и легким способом добавить UFH в ваш дом.

Сколько стоит «модернизировать» полы с подогревом?

Существует некоторая негативная пресса по поводу стоимости модернизации полов с подогревом, которая требует некоторого разъяснения. Хотя это правда, что типичная модернизированная система UFH стоит больше на м2, чем новая система, это не учитывает отсутствие процесса стяжки, связанного с модернизацией решений.Это сокращает значительные затраты и сокращает время высыхания стяжки.

Многих отпугивает первоначальная стоимость UFH, но всегда полезно посмотреть на долгосрочные инвестиции. Со временем вы сэкономите на счетах за электроэнергию, и вложения могут быстро окупиться

.

Модернизация теплого пола: на что обратить внимание

Планирование и подготовка являются ключевыми моментами для модернизации систем УВГ. Это связано с тем, что трубопровод в основном будет проходить в каналах с предварительно нарезанными канавками — средствах крепления трубы.Это отличается от системы разметки в новом проекте, потому что компоновка труб более гибкая.

Панели

необходимо располагать разумным и доступным образом, чтобы сеть трубопроводов доходила до всех участков и могла вернуться к коллектору. Иногда трубопровод можно проложить сквозь стены, чтобы избежать загромождения транзитных зон вокруг коллектора.

Важное значение имеет тщательное планирование в сочетании с продуманным и всеобъемлющим дизайном, чтобы гарантировать, что ваша установка идет по плану и достигает того, что должно

Рекомендации соответствующих производителей также должны быть приняты во внимание в отношении отделки полов.Почти всегда ДСП или плиточный картон укладывают поверх системы пенополистирола с канавками, чтобы обеспечить прочную основу для чернового пола. Исключением является массивный деревянный пол, который может быть уложен прямо поверх системы UFH из полистирола.

При использовании системы типа цементных плит или ДСП, как правило, вы можете укладывать окончательную отделку пола, например плитку и деревянный пол, сразу поверх системы UFH. Это сводит к минимуму дальнейшие затраты и наращивание пола.

Лучшие системы теплого пола для дооснащения

Разработка низкопрофильных систем UFH сделала модернизацию UFH еще проще.

Система AmbiLowboard EPS

Эта система идеальна для зданий, где высота пола очень важна. Его можно использовать в качестве подвесного пола, если есть ровный и прочный структурный слой перекрытия над балками. Это позволит панелям AmbiFloat полностью поддерживать отделку пола.

18-миллиметровая изоляция этой системы имеет предварительно рифленые канавки для установки 12-миллиметрового трубопровода UFH и покрыта фольгой для максимального распределения тепла (до 80 Вт / м2).Эта система имеет более быстрое время отклика, чем традиционная система UFH для стяжки.

Установка системы AmbiLowboard EPS требует покрытия всей площади пола изоляционными панелями и использования реек для дополнительной поддержки порога и периметра, где это необходимо.

Система AmbiLowboard SRB

Эта система представляет собой желобчатую цементную плиту UFH, которая идеально подходит для модернизации. Он разработан для твердой отделки пола, такой как плитка и деревянный пол — их можно укладывать непосредственно поверх установленной системы.Плата представлена ​​двумя панелями с предварительной фрезеровкой — прямыми досками и обратными панелями, но это зависит от конструкции схемы трубопроводов.

Цементный материал плиты придает ей низкое термическое сопротивление, что обеспечивает равномерное распределение тепла. Очень важно, чтобы эта система была уложена на ровном, ровном и прочном основании.

Ковровые покрытия и винил нельзя укладывать непосредственно на систему AmbiLowboard SRB, но можно укладывать, если система покрыта дополнительным слоем, например 6-миллиметровой фанерой.

AmbiSolo

Система AmbiSolo состоит из трубы UFH диаметром 12 мм с пластиковой зубчатой ​​панелью.Все это покрыто усиленной выравнивающей массой толщиной 20 мм.

Эту систему следует укладывать непосредственно на структурный и ровный черновой пол. Никакие неплотные полы или изоляционные слои не могут быть задействованы, поскольку 20-миллиметровый состав сам по себе не является конструктивным.

Эта модернизированная система УВГ имеет уникальные преимущества. Он имеет очень быстрое время отклика (15-30 минут в зависимости от напольного покрытия), а мощность может достигать 120 Вт / м2.

Большинство видов отделки полов можно укладывать непосредственно поверх системы AmbiSolo.Плиточные полы рекомендуется использовать с разделительной мембраной для поглощения любого бокового движения, которое со временем может вызвать трещины в затирочных швах

Модель AmbiDeck 18

Наше последнее дополнение, система AmbiDeck 18, действительно сочетает в себе лучшее из обоих миров — она ​​представляет собой низкопрофильную систему подогрева пола, которая включает в себя изоляционный слой и может быть облицована плиткой непосредственно на нем. AmbiDeck 18 состоит из теплоизоляции XPS высокой плотности. панель толщиной 18мм.Лицевая сторона панели покрыта цементом, что делает ее жесткой и прочной.

Он имеет канавку для установки 12-миллиметрового трубопровода UFH с канавкой для возврата радиуса в каждую панель, что делает панель универсальной. Дополнительные каналы трубопроводов могут быть легко проложены / проделаны в панели. AmbiDeck 18 необходимо укладывать на ровный и ровный черновой пол, который может быть бетонным или деревянным. На бетонный пол мы рекомендуем укладывать панели AmbiDeck 18 на начесанный слой гибкого плиточного клея.

На деревянном полу мы рекомендуем закрепить панели винтами с помощью шайб AmbiDeck.Непосредственно поверх этой системы можно укладывать плитку и паркет. Для других видов отделки, таких как ковры или винил, потребуется промежуточный слой картона перед установкой отделки.

В Ambiente мы даем качественные и реалистичные советы, чтобы убедиться, что вы можете включить теплый пол в свой дом. У нас есть решения для каждого сценария, и мы поставили наши системы во множество разных зданий в разных секторах.

Заблуждения о проблемах, связанных с переоборудованием UFH, могут уйти в прошлое благодаря рекомендациям Ambiente и нашим подробным руководствам по установке.

Рассматриваете проект переоборудования UFH? Свяжитесь с Ambiente сегодня по телефону 01707 649 118 или [email protected]

.

Преимущества электрического теплого пола с подогревом

После того, как вы узнали о многих преимуществах теплого пола (UFH), ваша следующая дилемма, однако, заключается в том, какую систему выбрать; (Тепло Водяной теплый пол или (B) электрический теплый пол? В этой статье освещаются преимущества электрических полов. отопление над теплым водяным полом с подогревом.

Получите цены на комплекты в нашем интернет-магазине

(1) Простота установки

(A) Новые стяжные полы

Как электрические, так и теплые полы с подогревом очень дешевы и просты в установке внутри / на новых стяжках полов.

• UFH для воды — Трубы для теплой воды обычно укладываются поверх изоляции, а сверху заливается стяжка.
• Electric UFH — Электрические коврики для подогрева пола укладываются поверх стяжки прямо под окончательное напольное покрытие.Это позволяет ему быстрее прогреваться.

(B) Существующий бетонный пол

• Вода UFH: водяные полы с подогревом часто трудно установить в ремонт, так как бетонные полы часто уже разложены, поэтому вам нужно построить фальшпол для размещения труб. Это требует много времени и средств.
• Электрический UFH: Электрический пол с подогревом невероятно прост, поскольку он просто укладывается под новое напольное покрытие.

(C) Подвесные деревянные полы

• Электрический UFH: Нагревательный мат устанавливается поверх половиц.Финишное напольное покрытие обычно устанавливается прямо над ним. Это так же просто, как установка на ровный пол.
• UFH с водой: водяные полы с подогревом требуют больше времени, если у вас подвесные деревянные полы, потому что:

1. На каждой балке необходимо сделать выемку, чтобы пропустить трубопровод.

2. Для передачи тепла через деревянный пол необходимо использовать дорогие диффузионные пластины.

3. Сложнее работать на непрочном полу (например, ходить по балкам).

(2) Время прогрева

(A) Наливные полы:

• UFH для воды: Трубы водяного теплого пола заглублены в стяжку толщиной 75-90 мм. Хотя стяжка относительно хороший проводник тепла, трубам водяного теплого пола требуется время, чтобы нагреть стяжку перед укладкой. комнату можно отапливать.
• Electric UFH: Тонкий слой изоляции укладывается поверх бетонного пола, а нагревательный мат кладется непосредственно на него.Поскольку тепло должно проходить только через напольное покрытие, время прогрева очень быстрое.

(B) Полы подвесные деревянные:

• UFH для воды: Древесина не является хорошим проводником тепла, поэтому трубы водяного теплого пола необходимо прокладывать под деревянным полом. полы это ограничивает выбор напольного покрытия. Хорошо, если напольное покрытие будет выложено плиткой или деревянными досками. быть последним покрытием. Однако он не подходит для толстых ковров или плавающих ламинатных / деревянных полов.
• Электрический UFH: поскольку электрические полы с подогревом устанавливаются поверх деревянных полов, у вас гораздо больше свободы при выборе окончательного варианта. напольное покрытие.

(3) Стоимость установки

В новостройке: Стоимость материалов для электрического и водяного теплого пола часто очень похожа. Наиболее экономически выгодным местом для установки теплого водяного пола является новый бетонный пол.Во всех других сценариях установка электрического теплого пола обычно намного проще и дешевле.

В ремонте: с электрическими полами с подогревом, все варианты монтажа очень быстро и легко. Самыми легкими и быстрыми способами укладки напольных покрытий под них являются плавающие деревянные полы или ковры. Плитка занимает немного больше времени, и самые длинные из них — это полы Amtico или Karndean, так как циновки должны быть покрыты. самовыравнивающейся смесью.

(4) Место для шкафа

• Электрический UFH: коллекторы не требуются для систем электрического теплого пола.
• Water UFH: Для систем водяного теплого пола требуется коллектор на каждом этаже. даже будет несколько коллекторов на каждом этаже. Это, очевидно, занимает ценное пространство, которое вы могли бы лучше использовать.

(5) Высота пола при дооснащении

При модернизации водяного теплого пола поверх существующего бетонного пола необходимо построить фальшивый деревянный пол для размещения труб. Повышая высоту пола, вы получаете целый ряд проблем, таких как высота дверей, буфеты, кухонные гарнитуры, электрические розетки и т. Д.Поскольку электрические полы с подогревом настолько тонкие, они не влияют на высоту пола, что позволяет избежать всех этих проблем.

(6) Без бойлера

• Стоимость установки нового котла может легко составить 3000 фунтов стерлингов и более. Переходя на полностью электрическую, вы можете сэкономить все эти деньги.
• В новостройке нет необходимости прокладывать газовую трубу к дому от уличного газопровода, экономя деньги.
• Текущее обслуживание и ремонт котлов может стоить сотни фунтов ежегодно.
• Повышенная безопасность за счет уменьшения газовых приборов в собственности.

Уточняйте цены в нашем интернет-магазине

ThermaSkirt — энергоэффективная альтернатива подпольному отоплению

При модернизации установки, будь то обычный котел или возобновляемый источник энергии, такой как тепловой насос, мы искренне верим, что решение ThermaSkirt — лучшее решение.

Возьмите эти 2 примера здесь.Слева находится детская спальня с ковровым покрытием наверху, которая уже украшена и выглядит безупречно. Справа находится вестибюль с красивым деревянным полом, вымытым извести. В обоих случаях владельцы хотели снять радиаторы и полюбили UFH. Когда впоследствии они обнаружили, что дорого обходится и срывается, они подумали, что их надежды освободить стены и создать более привлекательное (и более безопасное) пространство для своей семьи потеряны. Пока они не погуглили «Альтернатива UFH» и не нашли ThermaSkirt.

В обоих случаях ThermaSkirt может подключаться к существующим трубам радиатора, что означает минимальные нарушения и затраты. Поскольку это решение «над землей», не было необходимости поднимать какие-либо напольные покрытия или ковры, а также рубанок опускать двери. Позаботившись о том, чтобы каждая система была установлена ​​за день, чистка или косметический ремонт не требовались (за исключением того, что нужно было подправить грязное пятно, где радиатор оставил след).

Будущее

Говорят, история повторяется (сначала как трагедия, второй раз как фарс по Карлу Марксу).

В 80-х и 90-х годах аналогичные трубы малого диаметра 10 мм были в моде для систем теплого пола. Концепция труб малого диаметра для UFH не нова.Следует признать, что в 90-х годах они были встроены в стяжку, но принцип тот же: небольшие участки, обычно 10–12 м2 каждая, обогревались небольшой трубой, что требовало 2–3 контуров для типичной комнаты.

Так что же случилось?

Что ж, к сожалению, труба небольшого диаметра с серией или изгибом склонна к засорению и накоплению отложений — особенно в районах с жесткой водой или там, где есть смешанная система с радиаторами, которые со временем создают отложения.Это одна из причин того, что медные трубки с микропроцессором (помните это?) Больше не подходят для систем центрального отопления.

По общему признанию, если бы вы регулярно промывали систему, использовали соответствующий ингибитор и регулярно его меняли, и не имели бы стальных радиаторов в системе, у вас, вероятно, не было бы проблем. Но если да … В DiscreteHeat мы потратили много времени на замену тех небольших систем диаметром 10 мм из 80-х и 90-х годов, которые вышли из строя.

Типичные ошибки теплого пола и как их избежать

В нашем последнем сообщении в блоге о теплых полах мы обсудили, почему правильное планирование установки теплых полов (UFH) так важно, но не только на ранних стадиях, когда могут быть сделаны ошибки. Даже при самом лучшем в мире процессе планирования легко допустить глупые ошибки на этапе установки. Принятие во внимание передовой практики и выполнение правильных шагов во время установки может помочь избежать ошибок в дальнейшем.

В рамках нашего руководства давайте рассмотрим некоторые из распространенных ошибок, которые часто допускаются при установке UFH…

UFH, ошибка первая: выход на канал

Когда установщики торопятся, можно легко пожертвовать трубопроводом, но игнорирование функции этого материала может иметь последствия после установки. Труба действует как защитная втулка для труб там, где они поднимаются от стяжки пола до коллектора, а также там, где трубы проходят через расширительную планку.Труба не только защищает трубопровод от повреждений, но также помогает изолировать трубу и предотвращает чрезмерное нагревание в одной области, которое часто может вызвать трещины в стяжке пола. Немного больше времени, потраченного на установку кабелепровода на вашем трубопроводе, вполне может спасти вас от перезвона позже.

UFH, ошибка вторая: разрыв под давлением

Если есть один совет, который мы хотели бы дать водопроводчикам, помимо использования пластиковых фитингов, это всегда помнить о проведении испытания под давлением.К сожалению, это важное действие часто пропускают, особенно когда установщики спешат перейти от одного задания к другому. Однако, если вы забываете провести испытание под давлением, вы также забываете расширить трубопровод. Установщики не должны автоматически ожидать, что система UFH будет работать с оптимальной производительностью, когда трубы максимально расширены. Мы всегда советуем проводить испытание под давлением 6 бар перед укладкой пола или стяжки. Это позволит вам проверить герметичность и обеспечить максимальное расширение труб.Убедитесь, что вы поддерживаете это давление до тех пор, пока стяжка не будет нанесена полностью, так как это предотвратит растрескивание стяжки в дальнейшем.

UFH, ошибка третья: Проведение неправильного испытания под давлением

Вы не поверите, но проведение опрессовки воздухом вместо воды — распространенная ошибка, которую допускают многие монтажники. Это не позволит трубам гидравлически расширяться просто потому, что воздух может сжиматься, а вода — нет. Важно убедиться, что в системе нет следов воздуха, так как воздушные петли в трубе не позволят системе работать должным образом.

UFH ошибка четвертая: Не открываются клапаны на коллекторе при проведении испытания под давлением

Сложное дело — испытания давлением, не правда ли? Даже если вы не забудете выполнить испытание под давлением и следуете передовой практике, проведя испытание с использованием воды, а не воздуха, все равно можно совершить ошибку, если вы не откроете клапаны на коллекторе. Каждый коллектор имеет две точки развязки на каждом контуре. Они контролируются колпачком Decorator, который защищает клапан.Во время испытания под давлением колпачок следует открутить, чтобы он только сидел на коллекторе, или полностью снять, чтобы вода в системе могла течь. Если вы забудете снять крышку, вы создадите давление только в коллекторе, но не в воде. То же самое верно и для другой точки изоляции, которая имеет колпачок на расходомере. Он также должен быть открыт во время испытания под давлением.

Выполнение некоторых шагов, описанных выше и в нашем предыдущем сообщении в блоге, может помочь предотвратить появление ошибок в вашей работе.Конечно, ошибки могут быть сделаны даже после установки, посмотрите это пространство, чтобы узнать, как избежать распространенных ошибок на этапе ввода в эксплуатацию, или щелкните здесь, чтобы получить дополнительную информацию о теплом полу.

См. Также…

Почему УФН является наиболее эффективным источником отопления для зданий

3 Основные аспекты трубопровода при установке системы теплого пола

Эффективное планирование, позволяющее избежать распространенных ошибок теплого пола

5 Польза для здоровья от теплых полов

Автор: JG Marketing

Укладка плитки на полы с подогревом — Системы горячего водоснабжения

5 февраля 2016 г.

A — Бетонная основа
B — DPM
C — Изоляция
D — Трубы отопления
E — Стяжки
F — Загрунтовать в соответствии с типом используемой стяжки
G — Нанесите клей (выбирается в зависимости от типа плитки)
H — Уложите плитку
I — Залейте все швы

1а.Системы теплой воды — в стяжке

Они состоят из ряда труб, встроенных в предварительно уложенную стяжку, часто на основе сульфата кальция из-за его характеристик текучести. Подготовка поверхности и грунтовка перед укладкой плитки такие же, как и для стяжек без теплого пола. Перед выполнением любой укладки плитки должны быть соблюдены следующие критерии:

1. Стяжка должна быть оставлена ​​на минимальное время отверждения перед включением отопления (обычно это 21 день для песчано-цементных стяжек и 7 дней для стяжек из сульфата кальция).
2. Полы с подогревом должны быть полностью сданы в эксплуатацию и испытаны. Это не простое испытание под давлением, это должен быть полный нагрев и охлаждение системы. Обычно это 7-дневный цикл. Только так можно будет выявить слабые места стяжки.
3. Все деформационные швы должны быть идентифицированы и выполнены при укладке плитки. Движение стяжки при изменении температуры является основной причиной разрушения плиточного пола, поэтому необходимость в деформационных швах чрезвычайно важна. Деформационные швы должны присутствовать между всеми различными зонами обогрева, дверными порогами, бортиками и периметрами.
4. Традиционные черновые полы на цементной основе и стяжки из сульфата кальция должны быть проверены на уровень влажности и подтверждены с помощью гигрометра для волос на предмет относительной влажности 75% или менее. Запатентованные стяжки на цементной основе могут застывать и сохнуть с разной скоростью, поэтому всегда уточняйте у производителя.
5. Выбранные клеи и растворы должны быть гибкими.
6. Не запускайте нагревание при высоких температурах, так как это приведет к высыханию клея и раствора, что приведет к растрескиванию и поднятию. Во время укладки плитки включите отопление на «пониженной» температуре — это означает, что температура пола должна быть не выше 15 ^o C.
7. После укладки плитки и затирки температура должна оставаться неизменной в течение минимум 7 дней. По истечении этого времени теплый пол можно медленно довести до полной рабочей температуры. Рекомендуется максимальное повышение температуры воды на 5 ^o C в день.

1b, Системы горячего водоснабжения — закреплены в предварительно сформированных изоляционных панелях

Эта популярная альтернативная система устраняет необходимость в стяжке за счет использования предварительно вырезанных каналов в изоляционной панели для размещения труб теплой воды.Эта система обеспечивает вариант легкого основания, на которое можно укладывать плитку напрямую. Часто поверхность изоляционной панели может быть покрыта алюминиевой фольгой, чтобы помочь распределить тепло. Перед началом укладки плитки должны быть выполнены следующие условия:

1. Все готовые панели пола должны быть прочно прикреплены к основанию, должны быть прочными и прочными, не подверженными движению. Всегда обращайтесь к инструкциям производителя по установке.
2. Пол с подогревом должен быть полностью сдан в эксплуатацию и испытан под давлением перед укладкой плитки, чтобы убедиться в отсутствии утечек.
3. После размещения водопроводных труб и в течение 24 часов до укладки плитки рекомендуется очистить все панели и обеспечить удаление пыли. Мы рекомендуем загрунтовать всю поверхность панелей аккуратным слоем UltraTileFix ProPrimer, включая установленные трубы отопления и полости, в которых нет трубопроводов.
4. После полного отверждения грунтовки можно начинать укладку плитки с помощью клея S1 или S2. Убедитесь, что все полости внутри панелей сначала заполнены клеем, используя шпатель с гладкими краями.Это обеспечит ровную поверхность панели перед окончательным нанесением того же выбранного клея зубчатым шпателем до необходимой толщины слоя.
5. Следуйте тем же инструкциям, что и в 1а. Вл. и Vll. для отверждения клеев и растворов и эксплуатации полов с подогревом.

A — Основание
B — Нанесите DPM, если требуется, на вновь уложенные стяжки
C — Клей, как указано производителем теплого пола
D — Предварительно сформированные панели для теплого пола
E — Загрунтовать с использованием UltraTileFix ProPrimer
F — Нанесите клей S1 или S2
G — Уложите плитку
H — Залейте гибкий раствор

Существуют различные производители теплых полов, включая Warmup, которые предлагают ряд систем разных типов, включая Sticky Mat и Total-16.
