Инфракрасный теплый пол своими руками: укладка и подключение


Cистема инфракрасного теплого пола пленочного типа является одной из инновационных и уникальных разработок, которая позволяет решать проблемы, возникающие при обустройстве отопления жилья.

Как правильно выбрать комплектующие для системы и уложить инфракрасный теплый пол своими руками, рассмотрим подробнее.

Содержание статьи:

Как устроена ИК-система?

Инфракрасный теплый пол представляет собой довольно сложную систему, изготовить которую самостоятельно в домашних условиях не получится.

Система создана на основе уникальной наноструктуры, которая способна генерировать инфракрасное излучение, невидимое человеческому глазу.

В зависимости от типа исполнения нагревательных элементов ИК-системы делятся на два основных вида: стержневые и пленочные

Пленочные системы выполнены из полос карбоновой пасты – высокопрочного углепластика, которые скрыты под термостойкой полиэтиленовой пленкой.

Все полосы, толщина которых не превышает и десяти миллиметров, расположены на равноудаленном расстоянии в 10-15 мм и параллельно соединены между собой защищенными серебряным покрытием плоскими токоведущими шинами.

Под действием электротока, подаваемого на шины, карбоновые элементы начинают излучать ИК-излучение, длина волн которого в биорезонансном диапазоне варьируется в пределах 9-20 мкм

Основу стержневых систем составляют графитово-серебряные стержни, внутри которых проложен карбоновый материал. Они соединены между собой многожильными проводами и запаяны в защитную медную оболочку. Системы выпускаются в виде отдельных кабелей или готовых бухт.

Инфракрасные лучи в таких системах действуют прямолинейно, а потому вызывают нагрев не окружающего воздуха, а расположенных внутри помещения предметов: напольного покрытия, мебели, стен и потолка. Благодаря этому свойству скорость ИК-обогрева значительно выше традиционных аналогов – электрической и водяной систем.

К числу неоспоримых достоинств инфракрасного пленочного теплого пола стоит отнести:

  • Экологичность.
    Инфракрасные лучи по воздействию схожи с солнечным светом и потому оказывают благоприятное влияние на все живые организмы. Они не имеют побочного эффекта.
  • Простота монтажа. Конструктивные особенности системы позволяют при минимальных затратах и усилиях произвести качественный монтаж, владея лишь базовыми навыками строительных работ.
  • Сочетаемость с разными видами покрытия. Укладку инфракрасного теплого пола допускается выполнять сразу «на сухую» под ковролин, паркетную доску, линолеум или ламинат.

Благодаря тому, что нагревательные элементы в пленочной системе плотно заламинированы полимерным слоем, им не страшны случайные вмятины и проколы, а также воздействие влаги. Но даже в случае повреждения одной из карбоновых полос за счет параллельной схемы подключения остальные элементы будут продолжать работать.

Галерея изображений

Фото из

Самая простая в укладке система

Преимущества пленочных полов

Укладка на деревянное основание

Возможность укладки на открытых площадках

Раскрой пленочной системы для монтажа

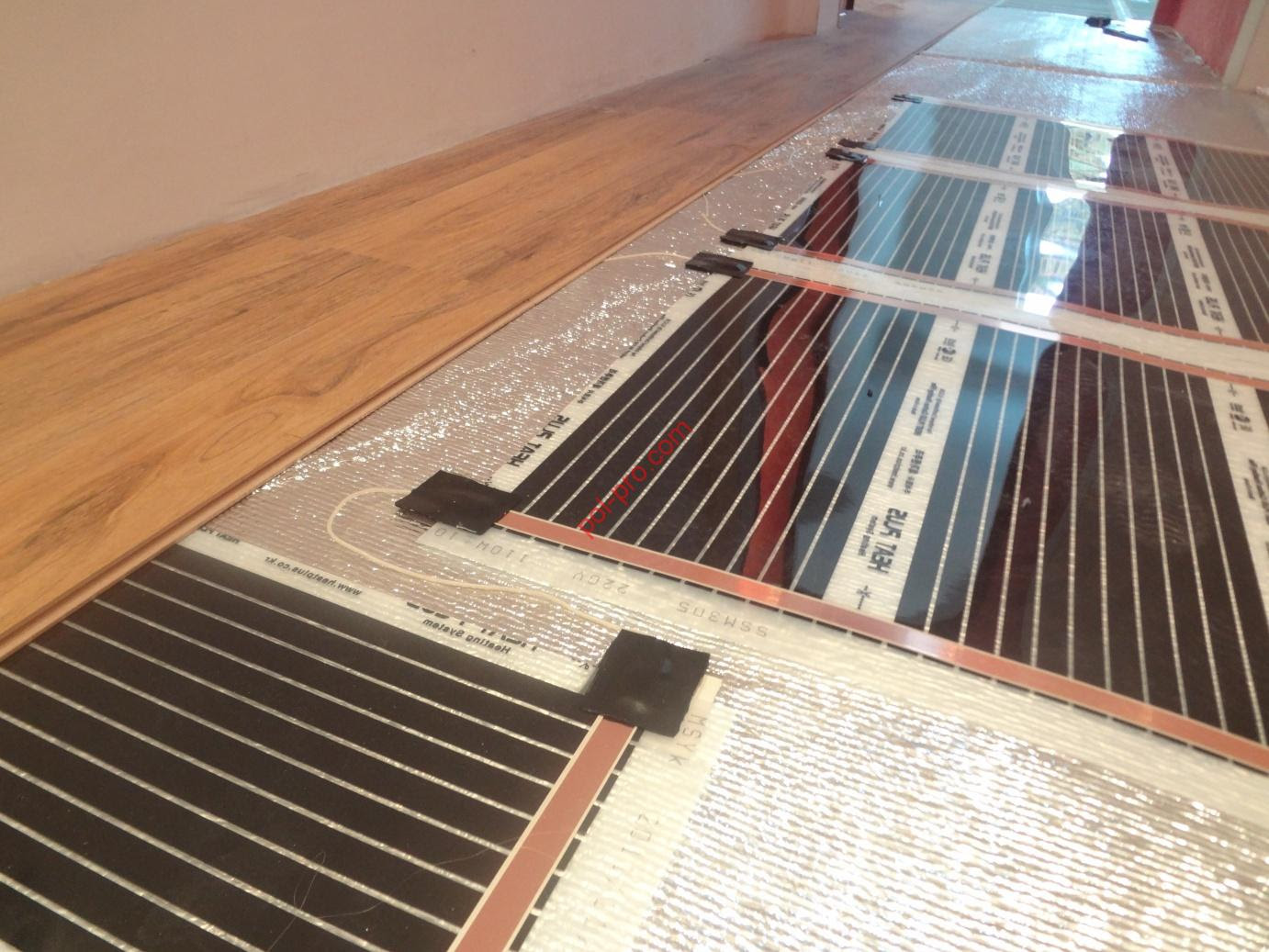

Укладка ламината по инфракрасным полам

Укладка линолеума на инфракрасный вариант

ИК система под ковровыми покрытиями

Толщина термопленки не достигает и 5 миллиметров, а потому практически не «съедает» высоту комнаты. Благодаря этому ее смело можно устанавливать практически под любое покрытие. К тому же такую пленку допускается размещать на вертикальных поверхностях, фиксируя к стенам и потолку, обеспечивая зональный обогрев комнаты.

Уязвимым местом системы является боязнь “запирания”, при которой обогреваемые участки могут выходить из строя под тяжестью установленных на них крупных предметов

По этой причине пленочный материал укладывают только в тех зонах, где не будет стоять крупногабаритная техника и мебель. С осторожностью стоит использовать ИК-системы во влажных помещениях, поскольку есть риск поражения электротоком.

Расход электроэнергии на эксплуатации инфракрасного теплого пола напрямую зависит от режима работы системы и рабочей площади помещения. Рекомендуем также ознакомиться с другой нашей , где подробно описан пленочный тип обогрева для помещений.

Выбор комплектующих системы

Помимо углеродных нагревательных полос, запаянных в лавсановую пленку, система пленочного пола требует наличие терморегулятора, оборудованного температурным датчиком.

Варианты исполнения пленки

Вариантов пленочных полов на современном рынке представлено немало. И все они приблизительно имеют схожие характеристики: потребляемую мощность от 25 до 80 Вт/ч., а рабочую температуру от 30 до 50 °С.

В продаже можно встретить два типа пленочных систем:

  • сплошные – в них пленка полностью покрыта карбоновым материалом;
  • полосатые – в них карбоновый материал нанесен на поверхность в виде полосок шириной по 15-20 мм.

Разница между ними в том, что в сплошных системах материал наносят путем раскатывания по поверхности в виде пасты, а в полосатых – посредством фрагментарного напыления.

Для небольших по площади комнат лучше выбирать пленку, ширина которой составляет 50 см; для более просторных помещений выгоднее приобретать полосы шириной в 100 см

Толщина материала может варьироваться в пределах от двух микрон до 0,4 миллиметров. Длина рулона составляет 50 метров.

Бытует мнение, что лучше выбирать самые тонкие пленки. Но, как показывают отзывы, чем меньше слой карбона, тем быстрее система выходит из строя. Поэтому целесообразнее приобретать материал не тоньше 3 мм. К примеру, для стран Европы и США оптимальным вариантом считается толщина материала в 0,338 мм.

Стоят такие системы не дешево. Средний ценовой диапазон пленочных ИК-систем от ведущих производителей варьируется в пределах 20-25$ за квадратный метр. Более подробно о видах пленочного теплого пола можно прочесть в .

Расчет необходимого количества

Монтаж пленочного пола с инфракрасным типом нагрева выполняют только по полезной площади комнаты.

Процентное соотношение застилаемой площади зависит от того, выступает ли ИК-система в качестве основного или дополнительного источника тепла:

  • 80% площади – в качестве основного отопления;
  • 40-50% площади – в качестве дополнения к радиаторному отоплению.

Определить общую длину всех полос поможет предварительно начерченная на листе схема раскладки зон системы.

Просчитав длину каждого фрагмента и сложив их количество, не составит труда вычислить необходимую общую длину покрытия.

При расчете покрываемой площади следует учитывать, что согласно нормам от каждой стены потребуется сделать отступ в 10 – 20 сантиметров

Чтобы предупредить преждевременный выход из строя напольной системы, необходимо при раскладке дистанцироваться от труб и стояков центрального отопления. Уложенные полосы не должны пересекаться и перекрывать друг друга.

При размещении фрагментов на плане и расчете их длины также учитывайте, что длина каждой полосы должна быть кратна 17-18 сантиметрам, поскольку именно в этих местах расположены линии отреза.

Терморегулятор для управления температурой

Работой ИК-системы заведует терморегулятор. Входящий в комплектацию к нему датчик температуры располагают между нагревательными элементами, а подключают к устройству через контакты. Датчик считывает температуру с поверхности пленки и передает данные терморегулятору, который, в свою очередь, срабатывает и запускает систему в работу.

Основное предназначение устройства – отслеживать температуру пола по показаниям датчика и в соответствии с заданными параметрами корректировать мощность нагрева

Вариантов модификаций регуляторов, различающихся по функционалу, на рынке сегодня представлено огромное множество.

Все они условно делятся на два вида:

  1. Механические – оснащены клавишами и механическими колесиками и подходят для обустройства небольших по площади систем.
  2. Электронные – оборудованы кнопочным управлением и дисплеем, применимы для небольших не зонированных помещений.

Программируемые модели оснащаются сенсорными дисплеями, с помощью которых можно выставлять сразу 4 временных режима, экономя тем самым до 50% расхода энергии.

Температурные датчики в зависимости от типа устройства и вида напольного покрытия бывают двух исполнений. Для мягких покрытий они выпускаются в виде компактных пластиковых сосудов. Для твердых – в виде более крупных элементов, оборудованных гелевой защитой от воздействия на полосы клеевых составов и предупреждения механического повреждения.

Одни модели терморегуляторов способны считывать информацию о нагреве поверхности пола, другие – дополнительно анализировать степень прогрева воздуха в комнате

При выборе устройства следует ориентироваться на мощность термостата. Ее рассчитывают исходя из того, что один квадратный метр пленки в среднем потребляет 50-70 Вт. Для определения необходимого значения показатель умножают на размер рабочей площади, устеленной нагревательными элементами.

Бюджетные модели, работающие от сети, часто «грешат» тем, что в случае аварийного отключения электропитания не могут возобновить работу самостоятельно. Поэтому лучше отдавать предпочтение моделям, в которых предусмотрена батарейка. А подробнее о выборе и установке терморегулятора для теплого пола читайте .

Если пленочную систему предполагается совместить с покрытием из керамогранита или кафельной плитки, потребуется соорудить цементно-песчаную стяжку

Монтаж инфракрасного теплого пола

Установка ИК-системы под то или иное покрытие имеет свои особенности.

Так, планируя использовать в качестве финишного покрытия мягкие материалы типа линолеума или ковролина, в качестве прослойки между нагревательными полосами и ним следует проложить листы ДВП или фанеры.

Жесткая прослойка защитит пленку от «травмирования» вследствие продавливания покрытия ножками тяжелой мебели или женскими каблучками.

В любом случае, монтаж системы инфракрасного теплого пола выполняют в несколько этапов.

Галерея изображений

Фото из

Раскрой инфракрасной системы на полотнища перед укладкой

Изоляция токоведущего биметаллического элемента

Заклеивание обреза полотнища обычным скотчем

Штробы для укладки клемм под электропроводку

Теплоизоляционная подложка

Устройство электросоединений

Укладка инфракрасного пола по всей площади

Укладка напольного покрытия по ИК системе

Приобретение материалов и инструментов

Помимо самой ИК-пленки необходимо также приобрести рулонный теплоизоляционный материал, а также металлизированный, либо же односторонний строительный скотч для его фиксации.

Саму пленку к основанию прикрепляют с помощью двухстороннего скотча.

Для проведения работ потребуется набор инструментов:

  • болгарка, оснащенная диском для камня;
  • перфоратор;
  • нож или ножницы;
  • плоскогубцы или пассатижи;
  • строительный миксер;
  • зубчатый шпатель;
  • широкая кисть;
  • емкость для замешивания раствора.

Если вы еще не составили схему раскладки на этапе выборе материала, это необходимо сделать сейчас, беря во внимание не только размер комнаты, то ширину используемых полос.

На составленном плане комнаты должны быть отражены места расстановки мебели и участки с фрагментами нагревательных элементов

Расположение пленок может быть, как продольным, так и поперечным. Оптимальный вариант стоит выбирать исходя из экономии материала. Но все же специалисты рекомендуют размещать полосы в длину. Это позволяет минимизировать число точек подключения.

Подготовка базового основания

При подготовке основания к укладке ИК-системы вовсе не обязательно демонтировать старое покрытие.

Демонтаж потребуется лишь в том случае, если базовое основание сильно повреждено, а поверхность «усеяна» глубокими трещинами и выбоинами.

Согласно нормам допустимый перепад высот базового основания под пленочную систему составляет всего 0,2-0,3 см на каждый погонный метр независимо от направления приложенной к поверхности контрольной рейки или строительного уровня.

При подготовке основания необходимо очистить поверхность от остатков мусора и пыли, а при необходимости – зашпаклевать трещины и устранить другие мелкие изъяны

Технология укладки ИК-системы предполагает обустройство теплоизолирующего слоя, основная задача которого – препятствовать утечке тепла через плиты перекрытия, повышая тем самым КПД системы.

В качестве утеплителя лучше всего подойдет:

  • Изолон или Пенофол– рулонные утеплители из вспененного полиэтилена. Отличаются превосходными гидроизоляционными качествами, т.к. в процессе вспенивания формируются замкнутые, непропускающие воду ячейки;
  • Пробковая подложка – спрессованные частицы древесины пробкового дерева, перемешанные с вяжущим веществом суберином.

При устройстве полов с подогревом в приоритете подложки с лавсановой металлизированной или фольгированной оболочкой. Она усиливает теплоотдачу за счет собственного отражающего эффекта.

Структура перечисленных материалов будет препятствовать впитыванию влаги, выполняя функцию гидроизолятора, а отражающая поверхность – направлять вырабатываемое тепло непосредственно в помещение, а не на нижележащее перекрытие.

Рулонный материал укладывают на очищенную поверхность фольгированной стороной вверх, размещая полосы встык друг к другу

Подложку расстилают по всей площади помещения вплотную к стенам. Стыки уложенных на полу полос скрепляют между собой малярным или алюминиевым скотчем. Если толщина материала небольшая, скрепить уложенные с небольшим нахлестом  полосы можно и строительными скобами.

Укладка пленочной системы

В соответствии с разметкой нарезают пленку на отдельные фрагменты, учитывая, что максимальная длина цельного полотнища не должна превышать восьми метров. Нарезку можно выполнить ножницами или ножом. Нарезанные фрагменты полос последовательно выкладывают на подложку согласно составленной схеме.

Разделенные полосы в соответствии со схемой раскладывают по поверхности, направляя контактами к той стене, где планируется устанавливать терморегулятор

Отрезы пленки укладывают лицевой стороной вверх или вниз в соответствии с пунктами руководства от производителя. Строго согласно инструкции размещаются полосы ИК системы. К примеру, полосы пленочного пола Caleo укладываются с боковым нахлестом так, чтобы между соседними медными шинами был зазор в 1 см.

Если марки, изготовители которых рекомендуются укладывать полосы без нахлеста и с более внушительным расстоянием между шинами. При укладке не допускается сгибать карбоновые полосы под углом в 90°, поскольку это может вывести из строя фрагмент системы.

При необходимости полосы подрезают по периметру помещения, делая надрезы в строго обозначенных пунктирной линией на пленке местах. Ориентировочные пунктирные полосы для разреза обычно расположены через каждые 18 см.

Галерея изображений

Фото из

Особенности подключения проводки

Ввод одной из пластин зажима под пленку

Монтажные клещи для фиксации зажима

Оклейка клеммы битумным скотчем

Для фиксации пленки к поверхности используют двухсторонний скотч. Такое решение позволяет предупредить сдвиг элементов относительно разметки и друг друга. В процессе укладки полос инфракрасного теплого пола важно не допустить повреждение материала, что нередко случается при случайном падении на них инструментов, используемых при монтаже.

Места разрезов пленки, где затронуты токопроводящие жилы, необходимо покрыть битумной изоляцией, исключив попадание воздуха между шиной и скотчем

Также у нас есть другие материалы с подробным описанием процесса укладки пленочной системы, в зависимости от вида напольного покрытия. Советуем вам ознакомиться и с ними

Схема подключения системы

Каждая полоса оснащена медным зажимом, который надежно соединяется с проводником, выполненным из того же материала. Чтобы подключить клемму, придется участок в 8-10 мм от среза отделить от ламинации, а серебряную и медную шину на краю аккуратно расслоить.

Контакт вставляют строго посередине торца токопроводящей шины так, чтобы одна его сторона соприкасалась с ней, а вторая прилегала к внутренней стороне пленки. Контакты обжимают пассатижами, стараясь не допустить искрение.

Провода, ведущие от термодатчика к терморегулятору, укладывают также в соответствии со схемой и подводят к устройству через короб плинтусов

К клеммам контакта подводят токоведущие провода с зачищенными на 10-12 миллиметров «хвостами» жил и подсоединяют: к одной – «0», к другой – «фаза». Подсоединенные клеммы аккуратно зажимают плоскогубцами или пассатижами. Если есть возможность применить пайку, провода к шинам можно просто припаять, а места соединений заклеить изоляцией.

После подключения каждого фрагмента пленки необходимо проверить фиксацию зажима, слегка дернув за него. Он не должен смещаться относительно пленки.

Подключение полос выполняют, применяя параллельную схему. Это значит, что подключение проводки будет выполнено только с одной стороны. Для «запитки» используют многожильные медные провода сечением 1,5 кв.мм.

Места соединений зажима с проводами после обжима плоскогубцами, а также участки среза медной шины с обеих сторон в обязательном порядке изолируют отрезами винил-мастичного скотча, который всегда идет в комплекте с системой.

На свободных концах проводов, прикрепленных ко всем секциям греющей пленки, измеряют сопротивление схемы. В идеале расчетная величина нагрузки должна быть на 20% ниже той, что заявлена производителем выбранной модели термостата. Если полученная нагрузка соответствует максимально допустимому показателю выбранного терморегулятора, приступают к его подключению.

Монтаж устройства управления

Чтобы теплорегулятор срабатывал правильно, с нижней стороны греющего полотна с помощью скотча фиксируют термодатчик. Его установка выполняется с задействованием 16-миллиметровой гофротрубки, входящей в заводскую комплектацию.

Термодатчик следует размещать строго на изоляционной прослойке; в противном случае он не будет показывать истинную температуру пола

Чтобы в точке установки термодатчика не образовывался бугорок, в основании и теплоизоляционной прослойке рекомендуется сделать неглубокие канавки. Место размещения устройства выбирают как можно ближе к терморегулятору. Расстояние от стены должно составлять не менее 30 см.

Особых требований к установке терморегулятора нет. Его можно размещать в любом доступном месте, скрытого от прямого попадания солнечных лучей. Однако выбрать место для его установки следует заранее, т.к. полосы пленочной системы лучше уложить контактами к той стене, на которую будет монтироваться регулирующее устройство. Таким методом сокращается протяженность подключающих проводов.

Вариант монтажа также может быть любым:

  • наружный – при котором устройство закрепляется непосредственно на поверхности стены;
  • скрытый – предполагает создание углубления, в котором будет спрятано устройство.

Для выполнения скрытого монтажа в стене с помощью болгарки или перфоратора проделывают штробы глубиной в 20 мм, в которые укладывают электропроводку.

Технология монтажа терморегулятора мало чем отличается от процесса установки обычной электророзетки. Для обустройства «гнезда» в стене с помощью коронки проделывают нишу, в которую заглубляют подрозетник. Размещают устройство на высоте 80-90 см от уровня пола.

Чтобы подключить провода, зачищают концы жил и заводят их в соответствующие контакты, ориентируясь на маркировку и цвет изоляции

Подключив терморегулятор, остается лишь подсоединить к sensor-клеммам свободный конец уложенного в гофротрубу датчика температуры.

Пробный запуск ИК-системы

После завершения монтажа и подключения инфракрасного теплого пола необходимо проверить работоспособность системы. Перед запуском следует проверить надежность изоляции точек подключения. Сначала проверку выполняют с помощью тестера. Показатели системы должны соответствовать тем, что указаны производителем.

При правильном расчете мощности терморегулятора и выполнении монтажа температурного датчика автоматическое отключение системы должно произойти уже через полчаса с момента включения

После запуска системы следует внимательно проверить равномерность нагрева каждого элемента. При обнаружении неполадок на отдельных фрагментах их устраняют или заменяют отрезки полос на новые.

Если при включенном состоянии все прогревается равномерно, а контакты не «пахнут» и не искрят, можно переходить к этапу монтажа напольного

Пленочный теплый пол - описание, как выбрать и установить своими руками!

Теплые полы – это возможность повысить показатели комфорта и уюта в любом помещении. Действительно, куда приятнее ступать по подогретому напольному покрытию, какого бы типа оно не было, чем по холодному, что особенно актуально в периоды сезонного похолодания – например, осенью. Да и зимой, и летом такой пол принесет немало пользы. Особо популярным является пленочный теплый пол – он прост в монтаже и удобен в использовании, а главное – при его обустройстве не нужно возиться со стяжкой.

Пленочный теплый пол

Содержание статьи

Особенности устройства этой системы подогрева

Теплый пол пленочного типа – достаточно сложная электрическая система, которую самостоятельно уж точно изготовить не получится, но вот приобрести эту пленку и уложить своими руками возможно. Необходимо лишь иметь общие понятия о том, как работать с электрическими устройствами, а также соблюдать все правила укладки этого изделия.

ИК пленка для теплого пола

Пленочный пол можно назвать универсальной системой подогрева, так как он в ряде случаев может заменить отопление в небольшом помещении, а также поможет создать уют в нем. Сама по себе пленка имеет особые нагревательные наноэлементы, которые выполнены из углеродосодержащих материалов. Они под действием электрического тока могут создавать инфракрасное излучение, за счет которого и идет прогрев поверхности. Излучение не заметно для человеческого глаза, но вот тело сразу будет его чувствовать.

Виды ИК пленочных полов

Сами наноэлементы закрыты с двух сторон особым полимерным материалом, как бы запаяны внутри него. Ширина одной полоски углеродных веществ равняется всего 15 мм, и на одном куске пленки их очень и очень много. Они располагаются параллельно друг другу, и пленка выглядит полосатой. Полосы нагревательных элементов соединяются между собой специальными посеребренными шинами из меди. Благодаря полимерной пленке, закрывающей нагревательные полосы с обеих сторон, система защищена от ряда воздействий, в том числе – от влаги.

СНиП 2.04.05-91. Отопление, вентиляция, кондиционирование. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

СНиП 2.04.05-91

Таблица. Некоторые характеристики нагревательного элемента.

ПараметрЗначение
Ширина рулона пленки50-100 см
Длина материала в 1 рулоне50 м
Толщина материала0,2-0,4 мм
Мощность (потребление)25-80 Вт/ч на 1 м кв.
Возможный уровень нагрева углеродного элемента30-50 градусов

Технические характеристики

Достоинства и недостатки

Пленочный пол очень ценится мастерами и собственниками жилья благодаря тому, что он имеет массу достоинств. К сожалению, система не лишена и ряда недостатков. Для начала стоит поговорить о плюсах использования данных нагревательных элементов.

  1. Смонтировать такой подогрев можно за считанные часы, после чего можно сразу приступать к обустройству чистового пола. Таким образом, экономится немало свободного времени. Более того, окончив монтаж нагревательной пленки, ее можно сразу же включать и использовать.

    У пленочного пола есть свои преимущества и недостатки

  2. Расход электроэнергии невелик – если сравнить данную систему с кабельными теплыми полами, то расход электричества будет на 20% меньше, чем в первом случае.
  3. Такой пол не будет влиять на увеличение высоты уровня чернового пола. Максимальный подъем составит всего 3-4 мм, а значит, корректировать дверные проемы и прочие элементы в помещении не придется.
  4. С монтажом справится любой человек, имеющий элементарные знания о том, как владеть самыми простыми инструментами.

    Монтаж пленочного пола ничего сложного собой не представляет

  5. Такие системы нагреваются очень быстро, прогрев идет равномерно.
  6. Полы способны выносить достаточно большие нагрузки. Их можно обустраивать даже в спортзале – системе подогрева не будет ничего из-за того, что по поверхности отделочного напольного материала кто-то активно прыгает.
  7. Полы безопасны для здоровья и даже не пересушивают воздух в помещении.

    Пленочный теплый пол выгодно отличается от обычного отопления

На заметку! Главное достоинство этого пола в том, что его можно монтировать под абсолютно любые варианты напольных покрытий, не обустраивая тяжелую цементную стяжку, что значительно упростит жизнь. Главное, чтобы монтаж полов был «сухим».

Но и недостатки у материала, как было выше сказано, есть. Их важно знать, чтобы не было потом неприятных сюрпризов. Минусы использования заключаются в следующем.

  1. Тем, кто не знает элементарных правил работы с электричеством, подключить такой пол может быть сложно.
  2. Пленку важно правильно разрезать по определенным местам, иначе система не будет функционировать как нужно.

    Как резать пленочный теплый пол

  3. Поверхность чернового пола должна быть выровненной обязательно. Так что иногда от выполнения стяжки отказаться совсем не получится.
  4. Это – не дешевая система подогрева.
  5. Укладка может быть произведена только на открытом участке пола, то есть под мебелью укладывать пленку запрещается.

На заметку! Говорят, что средний срок службы такого подогрева составляет 25 лет. Хотя производители гарантируют работу системы в течение всего 10-20 лет.

ИК пленка прослужит минимум 10-20 лет

Варианты использования пленки

Интересно, что такие системы используются не только для подогрева полов в ванных комнатах (например), но и в качестве основной системы отопления в доме. Правда, для этого придется большую часть поверхности стен и пола (до 70%) покрыть именно такой пленкой, а это достаточно дорого. Также в местности, отличающейся суровыми зимами, такой вариант отопления помещений не может быть использован – мощностей пленки просто не хватит, чтобы прогреть помещение. Но в этом случае пол может применяться в качестве дополнительного варианта обогрева.

На заметку! В некоторых условиях пленка может быть использована в качестве аварийного варианта обогрева. Например, в случае разрыва водопроводных труб такой пол может спасти положение проживающих в доме жильцов. Главное, чтобы в доме было электричество.

Применение ИК пленочного теплого пола

Иногда ИК пленку укладывают даже на потолок. Это неплохой вариант дополнительного подогрева мансардных этажей. Также пол можно применять и для подогрева ряда хозяйственных помещений, включая систему только при необходимости.

На заметку! Чаще всего в квартирах и домах ИК система теплых полов обустраивается в ванных комнатах и на кухнях – там, где часто укладывается холодный плиточный пол.

Последовательность действий при установке

Несколько слов о безопасности

Пленочные полы считаются безопасными для здоровья людей. Они не оказывают негативного воздействия на организм во время работы. Но с другой стороны, их важно правильно смонтировать, заизолировав все контакты, чтобы избежать поражения электрическим током. В остальном они полностью безопасны. Электромагнитного излучения бояться не стоит – его уровень ничтожно мал для того, чтобы причинить вред.

Инфракрасный теплый пол

Бытует мнение, что благодаря наличию таких полов в доме улучшается микроклимат. А также некоторые отмечают снижение рецидивов появления аллергических реакций на что-либо.

Мощность и энергопотребление

Монтаж пленочного пола не так сложен, как кажется на первый взгляд. Главное – разобраться с инструкцией, не спешить и следовать всем рекомендациям, тогда обязательно все получится. Для начала важно определить, какой же мощности требуется закупить сам материал. В зависимости от показателей пол будет по-разному нагреваться.

Выбор мощности пленочного теплого пола

Рассмотрим показатели мощности на примере полов Caleo. Итак, линейка этих пленок представлена 4 вариациями.

  1. Line – самый простой вариант. Пленка шириной 50 см и мощностью 130 Вт/м2. Идеальный вариант для дополнительного подогрева полов.
  2. Grid – это более мощная пленка, но при этом – надежная и прочная. Существует два вида в зависимости от мощности – 150 и 220 Вт/м2.
  3. Gold – этот вариант можно регулировать по мощности в зависимости от уровня температуры в помещении. Также существует два типа – на 170 и на 230 Вт/м2.
  4. Platinum – саморегулирующийся высокотехнологичный пол, который не боится даже запирания элементами интерьера, ему не страшны перегревы. Самый надежный и экономичный вариант мощностью 230 Вт/м2.

Теплый пол CALEO PLATINUM

Выбирать пленку по мощности нужно в зависимости от условий ее эксплуатации. Для подогрева пола только в туалете (дополнительного) можно взять самый простой и маломощный вариант, а вот если планируется обустройство полноценной системы обогрева большого помещения, то стоит взять пленку мощнее.

Также важно предварительно рассчитать и энергопотребление. Максимальный расход можно узнать, посмотрев на маркировку материала. Для примера: если мощность пленки составляет 220 Вт/м2, то за 60 минут квадратный метр потратит примерно 0,22 кВтч. Больше всего энергии тратится на разогрев системы. При регулярном включении и отключении полов можно сэкономить достаточно много средств при условии хорошей теплоизоляции.

На заметку! Регулировать полы по температуре можно автоматически при помощи термодатчика и термостата. То есть, например, при достижении полом установленной температуры в 26 градусов термодатчик среагирует на этот показатель и передаст сигнал термостату, который отключит нагрев. Автоматически пол включится, когда пленка снова остынет. Так что расход будет в серьезной степени зависеть не только от мощности полов, но и от частоты их включений.

Рассчитать нужную мощность пленки можно так.

Шаг 1. Если система будет применяться в качестве дополнительной для подогрева полов (будет организовано и центральное отопление), то следует помнить, что достаточно закрыть всего 50% всей поверхности пола, чтобы добиться нужного эффекта.

Пленкой можно закрывать не весь пол

Шаг 2. Далее нужно выяснить полезную площадь пола. К ней относятся только те участки, на которых ничего не стоит – открытый пол. Например, полезная площадь получилась 8,6 м2. Для получения значений достаточно вспомнить математику, снять замеры со свободного пространства и провести простые расчеты.

Определение полезной площади пола

Шаг 3. Затем нужно посчитать количество пленки, но при этом важно учитывать и ее параметры (ширину, длину и т. д.). Рекомендуется закрывать всю полезную площадь. Так, например, выбор пал на пленку мощностью 150 Вт/м2, которая имеет ширину полотна 50 см. Таким образом можно выяснить, что мастеру понадобится иметь 4 отрезка пленки длиной по 4 м – получится 8 м2. Общая мощность составит 1,2 кВт, нагрузка 5,5 А.

Рассчитываем необходимое количество пленки

Внимание! Мощность пленочного пола важно знать, чтобы не допустить перенапряжения системы и выхода ее из строя.

Монтаж и подключение

Перед началом монтажа желательно сделать наброски схемы укладки, то есть примерно расположить отрезки пленки так, как они будут лежать на полу. Важно соблюсти все нужные расстояния, отступы от стен и т. д. Отступать от стен и других систем обогрева нужно на 10-20 см. Между самими полосами свободное пространство должно быть не более 5 см.

Схема подключения

Рассмотрим, что понадобится для монтажа теплого пола на участке 8,6 м2.

Таблица. Что понадобится?

Что нужно?Характеристики

Подложка

Лучше всего взять изолон толщиной не более 0,5 мм, площадь – 10 м2. Материал нужен для дополнительной теплоизоляции и для того, чтобы смягчить механическое воздействие на пленку в процессе эксплуатации.

Полиэтиленовая пленка

Желательно ее уложить для дополнительной гидроизоляции  в случае случайной протечки воды. Размер – точно такой же, как и у изолона по площади. Толщина – около 50 мкм.

Модульный бокс

Достаточно на 4 модуля.

Выключатель

Лучше взять автоматические на 10 ампер.

Зажимы-клипсы

Это соединительные элементы, которые помогут сделать отдельные куски пленки единой системой. Берется по 2 шт. на один нагревательный мат. Всего – 10 шт., 2 зажима берутся про запас.

Провода ПуГВ

Два отрезка красного и синего цветов. Достаточно 10 м длиной.

Скотч

Нужен обычный – для скрепления отдельных элементов подложки, и битумный – для изоляции электроэлементов.

Зажимы для пленочного теплого пола

Итак, рассмотрим, как же будет происходить монтаж ИК пленки.

Шаг 1. Для начала следует тщательно очистить поверхность чернового пола от мусора и выровнять ее. Если после очистки пол ровный, то дополнительно выравнивать его не придется. Но в отдельных случаях понадобится изготовление цементной стяжки или заливка самовыравнивающейся смеси.

Пол нужно выровнять и очистить

Шаг 2. Далее следует определить на поверхности пола места укладки пленки. Для удобства можно нанести разметку прямо на поверхность чернового пола. Стоит помнить, что пленка монтируется только на свободные от мебели и других предметов интерьера пространства.

Разметку можно наносить прямо на черновой пол

Шаг 3. Также нужно заранее выбрать место для установки терморегулятора. Он должен располагаться в доступном месте. В стене от него до пола нужно выполнить неглубокую штробу, куда будут уложены провода, находящиеся внутри защитной гофры. К этой системе будет подключаться датчик терморегулятора. Также можно использовать кабель-каналы для того, чтобы спрятать провода.

Место для терморегулятора нужно выбрать заранее

Шаг 4. Затем на всю площадь пола нужно постелить подложку или теплоизоляционный материал. Отдельные полосы нельзя укладывать внахлест, только параллельно друг другу. Соединить между собой их можно при помощи обычного бытового скотча. На деревянной поверхности можно закрепить этот материал при помощи степлера. На бетонный пол приклеить подложку можно при помощи двухстороннего скотча.

Полосы материала укладываются параллельно

Крепление степлером

Стыки проклеиваются скотчем

Шаг 5. Далее можно приступать к укладке самой пленки. Ее требуется раскатать на нужной площади, предварительно нарезав на отдельные отрезки. Важно помнить, что отрезать пленку можно только по специально намеченным линиям, которые располагаются на расстоянии 17,4 см друг от друга по всей длине материала. В другом месте пленку резать нельзя. Материал раскладывается на основании медной полосой вниз. Также следует проследить, чтобы полосы пленки располагались на расстоянии от стен в 10 см.

Укладка ИК пленки

Отрезать пленку можно только по специально намеченным линиям

Шаг 6. Полосы пленки нужно зафиксировать скотчем. Достаточно склеить их между собой, чтобы они не двигались отдельно друг от друга.

Полосы фиксируются скотчем

Шаг 7. Далее требуется заизолировать битумным скотчем места разреза в области расположения медной полосы. Изоляционный материал должен закрыть весь срез в этой области.

Место разреза в области расположения медной полосы изолируется битумным скотчем

Еще одно фото процесса

Шаг 8. Затем в местах будущего подсоединения проводов нужно установить зажимы в области медной шины. Одна сторона зажима должна входить внутрь термопленки, а вторая – снаружи поверх медной полосы.

Устанавливается одна часть зажима

Сторона зажима установлена

Вторая часть зажима крепится поверх медной полосы

Шаг 9. Далее требуется зажать зажимы плоскогубцами.

Зажим зажимается плоскогубцами

Шаг 10. Затем внутрь зажимов нужно вложить предварительно зачищенные концы отрезков проводов для соединения. Фиксировать провода внутри зажима нужно также с помощью плоскогубцев, зажимая элементы.

Концы проводов вставляются внутрь зажима

Фиксация проводов плоскогубцами

Шаг 11. Далее нужно заклеить зажимы двумя кусочками битумной изоленты, закрыв зажимы сверху и снизу.

Каждый зажим нужно заклеить двумя кусочками битумной изоленты

Приклеивается второй кусок

Шаг 12. Теперь можно подключать терморегулятор. Датчик температуры входит в его комплектацию. Данный датчик нужно установить на черную полосу на пленке под ней, зафиксировав битумной изоляцией сам датчик.

Установленный термодатчик

Еще одно фото датчика температуры

Датчик фиксируется битумной изолентой

Шаг 13. В изолоне на месте расположения датчика нужно сделать небольшой вырез, чтобы полы в этом месте остались ровными после окончания монтажа. Такие же вырезы делаются и в области зажимов.

Вырез в месте расположения датчика

Такие же вырезы делаются и в области зажимов

Шаг 14. Сами провода, идущие от теплого пола, можно проложить также в небольшие углубления в изолоне и зафиксировать обычным скотчем.

Провода фиксируются обычным скотчем

Шаг 15. Теперь можно подключить провода к терморегулятору. Важно следовать указаниям в инструкции к использованию прибора. Далее терморегулятор нужно закрепить на стене.

Подключение проводов к терморегулятору

Процесс подключения

Шаг 16. Затем систему нужно протестировать на работоспособность. Для этого ее нужно включить и проверить, нагреваются ли все элементы. Перед первым включением важно убедиться, что все контакты заизолированы и все сделано правильно.

Первое включение системы

Проверка системы на предмет работоспособности

Внимание! До момента укладки чистового напольного покрытия ходить по пленке нужно аккуратно, чтобы не повредить ее.

Цены на инфракрасный теплый пол «Калео»

инфракрасный теплый пол калео

Видео – ИК пол. Монтаж

Пленочный теплый пол выигрывает у других систем нагрева почти по всем параметрам. Именно поэтому ему отдают предпочтение многие люди, проживающие в квартирах и делающие ремонт. Работы, связанные с его монтажом, провести не сложно. Главным залогом здесь станет внимательность и осторожность.

Монтаж пленочного теплого пола - особенности укладки, как выбрать нагревательную пленку, как правильно подключить систему, детали на фото +видео

Содержание:

1. Укладка пленочного теплого пола
2. Монтаж теплого пола под плитку
3. Теплый пол пленочный под ламинат

Изобретение теплого энергосберегающего пленочного материала по праву достойно уважения, ведь у него есть огромное количество преимуществ. Установка пленочного теплого пола может быть осуществлена под разнообразные покрытия, к тому же, данный процесс можно вполне осуществить самостоятельно. Однако для того чтобы определить, какой лучше пленочный теплый пол, необходимо разобраться в основных технических характеристиках и параметрах данной установки.

У подобной конструкции есть очень важное преимущество, которое заключается в отсутствии необходимости укладывать дополнительный слой стяжки, к тому же, он позволяет экономить расход электроэнергии.

Что касается основных преимуществ, то наиболее значимыми будут следующие:
  • Простота установки. Даже любители могут с легкостью разобраться в том, как укладывать пленочный теплый пол.
  • Пожаробезопасность и отсутствие риска замыкания системы.
  • Установка в различных помещениях, можно даже в комнатах с повышенной влажностью.
  • Возможность расположения системы не только под полом, но также и на стенах, потолке и других поверхностях.
  • Хорошая производительность. Из всех существующих систем отопления, данная обладает самым высоким показателем – 97 процентов.
  • Возможность установки под абсолютно любое напольное покрытие, включая кафель, ламинат, дерево и линолеум.
  • Отсутствие риска быть облученными электромагнитным излучением.
  • Хорошая прочность. При малейших механических повреждениях ик пленка для теплого пола может быть заменена только в месте повреждения, без необходимости менять всю конструкцию.
  • Хороший уровень шумо и теплоизоляции, а также высокий уровень экологичности.
  • Простота и легкость демонтажа всей системы.

Особых недостатков у данной системы нет, однако, необходимо придерживаться определенных рекомендаций:
  • Запрещается осуществлять монтаж пленочного теплого пола под любые предметы мебели.
  • Не стоит также загромождать напольное пространство, так как чем больше свободного места, тем меньше риск возникновения перегревов системы, что повлияет и на мебель.
  • Не рекомендуется также блокировать место нахождения температурного датчика, так как это может помещать корректному определению уровня нагрева пола и воздуха.

Укладка пленочного теплого пола


Перед тем как приступить к монтажу системы, необходимо уложить на поверхность материал теплоизоляции. Для того чтобы выбрать оптимальный материал, следует учитывать тип декоративного покрытия. Так, при установке под ковролин или линолеум, можно приобретать абсолютно любой теплоизоляционный материал, толщина которого не должна быть больше 5 мм. Все стыки рекомендуется также проклеить при помощи скотча. Читайте также: "Какой теплый пол под ковролин лучше выбрать – варианты, различия, преимущества и недостатки".

А вот при использовании керамической плитки в качестве финального покрытия, теплоизоляция должна быть изготовлена из технической пробки, толщина которой будет в пределах 2 мм.

Заранее также рекомендуют определяться с расположением терморегуляторов,а также составить схему монтажа, чтобы учесть все нюансы, как подключить пленочный теплый пол. Расположение нагревательных элементов не должно совпадать с размещением мебели и других предметов интерьера.

До начала монтажа пленка под теплый пол нарезается на полосы необходимого размера. Все разрезы должны проходить по отмеченной линии, которые указываются на самой пленке, либо на фото в инструкции. Затем нарезанная пленка размещается на поверхности в соответствии с задуманной схемой.

Медные полосы, расположенные на пленке, должны находиться внизу, а контакты должны располагаться по направлению к стене, на которой будет размещаться теплорегулятор.

После размещения нагревательная пленка для теплого пола подключается к проводке. Для этого на концах медных полос устанавливаются зажимы, к которым и подключаются проводящие контакты. Все места подключения должны быть изолированы слоем битумной изоляции, в совокупности с местами разреза пленки с обои сторон.

Далее переходим к монтажу теплового датчика. Он размещается внизу пленки, его также необходимо заизолировать. После полной укладки пленочного пола и подключения всех проводов, можно приступать к установке теплорегулятора. Следует также обратить внимание на то, что всю систему необходимо будет протестировать перед тем, как наложить финальный слой отделки.

Специалисты также советуют при покрытии теплого пола плиткой, дать всей конструкции высохнуть в течение 3 дней, и только после полного высыхания можно завершить процесс таким шагом, как подключение пленочного теплого пола.

Монтаж теплого пола под плитку


Если в качестве финишного покрытия выбрана плитка, то монтаж тепловой системы будет иметь свои определенные особенности. Так, для правильного монтажа потребуется приложить большие усилия, чем при использовании сухого способа укладки. Это объясняется тем, что не все пленочные полы могут противостоять щелочной среде клея для плиток или слою цемента. К тому же, мощность пленочного теплого пола также будет являться определяющим фактором.

Важной особенностью такой установки будет то, что ее необходимо монтировать только при плюсовом температурном режиме. Как и в других случаях, медные полосы должны быть расположены внизу. Сама основа должна быть максимально сухой и чистой, для лучшей фиксации полос рекомендуется использовать малярный скотч.

Следует также обратить внимание на то, что теплоизоляционная подложка под пленочный теплый пол должна находиться в плотном контакте с самой пленкой, так как это позволит избежать возникновения воздушных пустот. Читайте также: "Как сделать монтаж теплого пола под плитку своими руками – пошаговое руководство по укладке электрического подогрева".

После укладки пленочного слоя и подключения необходимых проводов можно тестировать всю систему. При успешном исходе тестового запуска, можно наложить слой полиэтиленовой пленки, которая будет служить в качестве гидроизоляции. Общий слой в сочетании с полимерной строительной сеткой должен быть в пределах 30 мм.

Для того чтобы система могла выдержать большие нагрузки, можно дополнительно уложить гипсоволоконный лист, толщина которого составляет 6 мм. Читайте также: "Как происходит укладка пленочного теплого пола – пошаговое руководство".

В качестве завершающего декоративного слоя укладывается плитка или керамогранит. Рекомендуется также обратить внимание на толщину плиточного клея для такого случая, так как он должен быть около 10 мм, можно и больше. Также необходимо приобретать исключительно предусмотренные для использования при высоких температурах клеевые смеси. К тому же, с целью компенсирования теплового расширения, следует оставлять небольшие зазоры между концом покрытия и стеной, эту щель потом можно будет заделать плинтусами.

Монтаж теплого пленочного пола своими руками, детали на видео:


Теплый пол пленочный под ламинат


В случае, когда в качестве чистовой отделки используется ламинат, ответ на вопрос, как подключить пленочный теплый пол, будет достаточно прост. Важно только иметь ввиду, что ни в коем случае нельзя использовать материалы из фольги или алюминия. Однако хорошим решением будут пленки из полипропилена или металлизированного лавсана.

Процесс установки теплого пола под ламинат заключается в разложении пленочных теплоотражающих листов и их скреплении при помощи скотча. После этого монтируются сами термолисты, контакты располагаются по направлению к тепло регулятору.Во избежание множества подключающих точек, рекомендуется располагать полосы вдоль стен, это уменьшит количество проводов.

После установки полос можно приступать к монтажу регулятора тепла. Он прикрепляется к стене и подключается к розетке. Для подключения проводов необходимо установить зажимы, обжать контакты и проложить все изоляцией. Вся данная проводка присоединяется к регулятору, а также монтируются термодатчики. После установки теплорегулятора можно тестировать систему и при успешном результате укладывать слой ламината. Читайте также: "Как сделать монтаж пленочного теплого пола – пошаговое руководство".

Кроме того, не стоит также забывать и о монтаже источников короткого замыкания. Общее сопротивление всех полос при тестировании должно быть более 1 Мом. А показатель тепла у каждой из полос должен быть в пределе 40 градусов. Рекомендуется также приобретать качественную продукцию, с полным пакетом документации, так как это сэкономит усилия в будущем.

Монтаж пленочного теплого пола – советы по самостоятельному ремонту от Леруа Мерлен в Екатеринбурге

1Монтаж системы теплого пола

Правила выбора и установки электрического теплого пола существенно отличаются от выбора и монтажа водяного теплого пола.

1. Выбор комплекта теплого пола

Мощность тормопленки 150 Вт/м2 220 Вт/м2
Вид ремонта Капитальный, косметический Капитальный, косметический
вариант
отопления
комфортный Не менее 60% площади Не менее 40% площади
основной Не менее 95% площади Не менее 70% площади
Тип напольного покрытия Ламинат, линолеум, ковролин Паркетная доска, ковролин
Тип помещения Не первый этаж, не балкон Все помещения, включая первый этаж и балкон


Рекомендуемая температура – это 20-21oС для комнаты и 24-26oС для пола.
Желаемая температура для комнаты устанавливается терморегулятором.
При комфортном обогреве заведенная мощность на всю площадь должна быть не менее 80 Вт/кв м, при основном – 140 Вт/м2.

2. Определите площадь и конфигурацию поверхности, на которую вы будете укладывать теплый пол.

Осуществляя монтаж теплого пола своими руками, укладывайте термопленку только на свободную площадь, т.е. на ту площадь, которая не занята мебелью и техникой (холодильник, плита, кухонная стенка, стиральная машина, шкаф- купе и т.д.). Осуществляя монтаж отопления теплые полы следует укладывать на  75-80% от общей площади. Возможна установка только в местах, которые необходимо обогревать.

3. Уложите теплоотражающий материал.

Теплоотражающий материал укладывается на подготовленную и выровненную поверхность пола. Затем листы материала скрепляется скотчем. После того, как поверхность подготовлена, прямо на нее можно укладывать термопленку.


4. Разложите листы термопленки на теплоотражающий материал

Разрежьте термопленку на полосы нужного Вам размера. Линия отреза обозначена на термопленке (cut space) и расположена через каждые 17,4 см. Запрещается отрезать пленку по иным линиям. Установите на полосу контактные зажимы.

Контактный зажим устанавливается на медную полосу (гладкая сторона зажима должна находиться внутри термопленки, вторая сторона — снаружи на медной полосе). Зажмите контактный зажим пассатижами или специальным инструментом. Убедитесь, что зажим плотный, искрение отсутствует. Изолируйте линии отреза медной полосы, находящиеся в конце полосы термопленки, для чего используйте короткую битумную изоляцию из пакета. Для примера, на термопленке в начале полосы уже установлены контактные зажимы и в конце полосы установлена изоляция. Разложите отрезки термопленки по площади вашего помещения, чтобы медный проводник оказался внизу (повернут к теплоотражающему материалу). Лицевой стороной термопленки будет являться та сторона, где длиннее полосы карбонового полупроводника, то есть медный проводник окажется снизу. Термопленка разматывается на чистом, сухом и плоском месте. Укладывать термопленку желательно по длине помещения, избегая ее повреждений, в этом случае будет больше цельных полос и меньше точек подключения монтажных проводов. Полосы термопленки необходимо закрепить скотчем к отражающему материалу, чтобы исключить сдвиг ее в процессе дальнейшей укладки напольного покрытия.

5. Установите терморегулятор

Регулятор рекомендуется устанавливать вблизи имеющейся электропроводки, если не требуется монтаж специальной проводки для подключения системы. Он устанавливается на стене, в наиболее удобном для пользователя месте (рядом с розетками), так, чтобы не мешать дальнейшей расстановке мебели, монтажу кухни и установке бытовой техники.

Регулятор можно устанавливать стационарно, как электрическую розетку для скрытой или наружной проводки или подключать в уже имеющуюся розетку с помощью шнура.

6. Уложите монтажные провода и определите места для снятия изоляции.
Подключение термоплёнки к сети производится параллельно, то есть все монтажные провода подключают по одной стороне помещения. В комплект входят провода двух цветов. Один цвет провода подсоединяется только к одному наконечнику каждой полосы. Располагайте провода так, чтобы основные провода проходили под плинтусом. Если вы хотите сделать соединительный кабель скрытым, вам нужно проштробить канал в стене, если наружным – используйте монтажный декоративный короб.

7. Соедините термопленку с проводом

Снимите изоляцию в местах подсоединения термопленки к наконечнику. Подведите оголенный провод к наконечнику и плотно зажмите его с помощью пассатижей.


8. Изолируйте места подключения

В комплект каждой полосы термопленки входит 5 отрезков изоляции. Для каждого подсоединения используйте 2 отрезка. Один отрезок крепится с наружной стороны, другой закрывает внутреннюю сторону термопленки и наконечника с проводом. Пятый отрезок используется для изоляции медной шины. Таким образом, получаем электроизоляцию и гидроизоляцию соединения.


9. Подключите соединительные провода к терморегулятору.

Схема подключения проводов указана на каждом терморегуляторе.


10. Установите и подключите датчик пола к терморегулятору.
Датчик пола устанавливается под термопленку ближе к терморегулятору и крепится на черной полосе пленки с помощью скотча. Для выравнивания пола под финишное покрытие, сделайте канавки (углубления) в теплоотражающем покрытии под датчиком пола и местами соединения проводов.

11. Подключите терморегулятор к электрической сети.
Подключение терморегулятора и питания от электрической сети должно быть выполнено квалифицированным электромонтажником. Обязательно учитывайте дополнительные электрические устройства, которые могут быть подключены к той же сети. Для системы мощностью 2 кВт и более мы рекомендуем производить подключение через отдельный автомат мощностью не менее 16 А.

12. Протестируйте систему обогрева.
Включите систему и установите температуру пола. Проверьте нагрев каждой полосы термопленки. Проверьте пробником места подключения монтажных проводов, а также изоляции по линии отреза.

13. Уложите финишное напольное покрытие.

  • При монтаже под ламинат или паркетную доску:

Уложите ламинат или паркетную доску поверх полиэтиленовой пленки согласно инструкции

  • При монтаже под линолеум, ламинат, ковролин:

Уложите защитный материал (ДВП, СМЛ, оргалит, фанеру) поверх полиэтиленовой пленки
На защитный материал наклейте специально предназначенную для укладки мягких напольных покрытий двухстороннюю клеящуюся ленту
Уложите на нее напольное покрытие.


14. Установка теплого пола завершена, включайте и наслаждайтесь теплом.

Вся представленная информация имеет рекомендательный характер. Для установки, подключения и обслуживания электрических приборов и/или цепей обращайтесь только к профессионалам, прошедшим cоответствующее обучение и имеющим допуск к работам.

Пленочный теплый пол и его установка своими руками

Обогрев дома может осуществляться разными способами – с помощью радиаторов, печей. Однако в последнее время довольно популярными становятся и теплые полы, и больше всего – пленочные. Монтаж их очень прост – его легко произвести, следуя инструкции, – а расход электроэнергии не слишком большой, причем с их помощью можно полностью отапливать помещение. Как правильно устанавливать пленочный теплый пол своими руками – разберемся в статье.

1

Принцип работы

До нынешнего времени более используемыми были водяные и электрические системы. В первом случае под напольным покрытием располагаются трубы, по которым движется вода или антифриз, а во втором предполагается установка электрокабеля. Оба эти варианта не лишены существенных недостатков, которых вовсе не имеет пленочный теплый пол.

Отличается такая система тем, что обогрев происходит благодаря инфракрасным лучам – тепло распространяется в помещении благодаря нагреву различных объектов, самого напольного покрытия в том числе. Сами лучи появляются благодаря карбоновой пасте, которая аккуратно запаяна в пленке. Именно поэтому иначе пленочный пол называют карбоновым.

Как именно работает система? Специальные медные кабели, имеющие серебряное напыление (оно необходимо для предотвращения возгорания), находятся под напряжением, а карбоновая паста преобразует его в инфракрасные лучи.

Такой теплый пол обогревает комнаты благодаря инфракрасным лучам, создаваемым карбоновой пастой



Вся система подключается исключительно с использованием терморегулятора – он позволяет настраивать нужную температуру подогрева вручную.

2

Плюсы и минусы пленочных теплых полов

Такие системы имеют массу преимуществ:

  1. 1. Можно установить систему обогрева не по всей площади пола, а в определенных зонах. То есть вы можете в целях экономии монтировать теплый пол, например, в проходах, около рабочего места или кровати. Электроэнергии будет тратиться меньше и получится потратить меньше на материалы.
  2. 2. Карбоновые системы совсем не сушат воздух в помещении, поскольку действуют лишь на поверхности предметов.
  3. 3. Монтировать такой теплый пол можно в любом помещении – и в жилом, и на кухне, в ванной, в коридоре.
  4. 4. Стоимость всех комплектующих такой системы намного меньше, чем водяной или электрической.
  5. 5. Такие системы не боятся низких температур, так что даже при продолжительном отсутствии людей в доме система никак не пострадает.
  6. 6. Водяные теплые полы предполагают слив теплоносителя, использование насоса, а пленочные системы могут начать работать в любой момент.
  7. 7. Нагреваются такие системы всего за несколько минут.
  8. 8. Простота и скорость монтажа – вы можете несколько раз демонтировать и снова устанавливать покрытие, если это потребуется. Такая работа займет не более одного-двух дней. А вот с другими системами это невозможно.
  9. 9. Установку очень легко выполнить своими руками – вам не потребуются ни определенные навыки, ни специальные инструменты.
  10. 10. Полная безопасность для организма человека.
  11. 11. Толщина пленки – менее миллиметра, так что ее укладка никак не помешает, например, свободному открыванию дверей.
  12. 12. Ширина полотна пленки может быть разной – от 0,5 до 1 м, так что можно легко подобрать подходящий для вашего помещения вариант.

Такие теплые полы абсолютно безопасны для организма человека, не сушат воздух и очень легко устанавливаются



Увы, минусы у такой системы тоже есть, однако их всего несколько:

  1. 1. Зависимость от электричества. В случае частых его отключений система работать, конечно, не будет, а это особенно тяжело в случаях, если помещение обогревается лишь с помощью теплого пола.
  2. 2. Если сверху планируется монтаж мягкого покрытия, обязательно нужно проложить дополнительны слой из достаточно прочного материала – например, ДСП, фанеры. Это заставляет лишний раз потратиться.

Тщательный анализ плюсов и минусов такой системы позволяет оценить целесообразность установки карбонового теплого пола. Отметим, что его плюсы переоценить трудно, а вот минусы можно постараться устранить.

3

Инструкция по монтажу пленочного теплого пола

Все действия, связанные с установкой такой системы, можно разделить на несколько этапов. Подробно рассмотрим каждый из них ниже.

3.1

Закупка необходимых материалов

Для монтажа необходимо приобрести такие комплектующие:

  • пленка с нагревательными элементами;
  • терморегулятор и термодатчики;
  • посеребренные медные провода;
  • светоотражающая подложка;
  • подложка под напольное покрытие.

Стоит отметить, что можно приобрести уже готовый комплект, который включает в себя и инфракрасную пленку с медными шинами, и все необходимые провода, и терморегулятор, и иные элементы.

Карбоновый теплый мол можно монтировать под любое напольное покрытие – на комплект и качество работы системы это никак не повлияет. Но обязательно нужно приобрести подложку под покрытие: если вы планируете положить плитку или установить деревянный пол, ламинат, нужно приобрести полиэтиленовую пленку, а если вы монтируете ковролин, линолеум – нужна фанера, как мы и говорили ранее.

Монтировать такую систему можно под любое покрытие



3.2

Подготовка основания

Сначала нужно обязательно подготовить основание, чтобы система работала правильно. В первую очередь нужно очистить его от грязи, пыли, по возможности – пропылесосить. Также нужно сделать отверстие в стене для размещения проводов и терморегулятора.

Основание не должно иметь очень сильных перепадов по высоте, максимально возможные – 3 мм. Это можно проверить с помощью строительного уровня. В том случае, если перепады слишком большие, пол нужно выровнять, например, с помощью самовыравнивающейся смеси, а затем вновь произвести уборку.

Подготовка основания также включает монтаж гидроизоляционного слоя, а затем – теплоизоляционного, который фиксируется с помощью скотча. Лучше выбирать те материалы, которые рекомендует производитель теплого пола. Стыки скрепляют монтажным скотчем.

Укладывать эти слои нужно обязательно, чтобы предотвратить теплопотери и тем самым снизить расход электроэнергии.

3.3

Составление схемы расположения теплого пола

Нужно обязательно составить схему будущего пола. В первую очередь определяются с тем, где будет располагаться терморегулятор. Он должен находиться недалеко от пола – примерно в 15 см.

Затем разрабатывают схему укладки пленки – определитесь с тем, где именно будут находиться нагревательные элементы, учитывая, что их нельзя располагать под крупной мебелью и техникой. Полосы пленки укладывают примерно в 10-30 см от стены. Также помните, что если вы хотите обогревать помещение лишь с помощью теплого пола, то он должен занимать не менее 3/4 поверхности, а если это лишь дополнительная система для обогрева, то хватит и 1/3.

Карбоновый теплый пол не стоит укладывать по всей площади пола – можно разместить его лишь в некоторых областях помещения



3.4

Монтаж пленочного теплого пола

Согласно составленной схеме, пленку укладывают обязательно сверху утеплителя. При необходимости она разрезается, правда, делать это можно только по обозначенным производителем линиям. Лучше производить ее монтаж вдоль длинной стены – так электрических соединений будет меньше. Обращайте внимание, есть ли на пленке какие-либо отметки – если нет, пленку можно укладывать любой стороной. При укладке двигаются к стене, на которой будет размещен терморегулятор.

Если вы монтируете несколько рядов пленки, расстояние между ними должно быть хотя бы 5 мм. Они не должны соприкасаться и накладываться друг на друга – это чревато возгоранием. Чтобы пленка случайно не сместилась, ее можно фиксировать к черновому полу двухсторонним скотчем или с помощью строительного степлера.

3.5

Подключение системы

Когда вся пленка будет уложена, можно переходить к подключению теплого пола. Все ряды пленки скрепляются при помощи зажимов, которые шли в комплекте со всей системой. Другие не подойдут: самое худшее, что может случиться, - система просто не будет работать. Помните, что все ряды пленки подключают параллельно, а для экономии стоит соединять те стороны рядов, которые расположены ближе к терморегулятору.

Все места соединений, разрезов нужно герметизировать, используя специальную мастику.

Затем нужно установить термодатчик, который предварительно изолируется. Его фиксируют к нижней части пленки по центру полосы. Чтобы на его месте не был виден выступ, стоит вырезать для него углубление в теплоизоляции.

Обязательно устанавливается термодатчик, необходимый для определения температуры нагрева



Учтите, что все кабели, которые ведут от пленки к термодатчику, должны проходить под плинтусом – это безопаснее.

Если все сделано правильно, можно переходить к установке терморегулятора. Он может работать стационарно, но в крайнем случае его можно подключить к обычной розетке.

После подключения нужно проверить систему в работе. Для этого его включают на 50-60 градусов и ждут несколько минут. Если монтаж был произведен верно, подключенная инфракрасная пленка будет нагреваться равномерно, не будет перегрева, не появятся искры, не будет ощущаться неприятный запах.

Если тест прошел успешно, переходят к монтажу подложки под напольное покрытие, а затем самого отделочного материала.

4

Типичные ошибки при монтаже

Наиболее частой ошибкой при укладке теплого пола считается неправильное соединение рядов пленки. Оно должно быть строго параллельным, т.е. нельзя одну часть уложить перпендикулярно, а вторую – параллельно стене. В таком случае нагрев просто не будет ощущаться, а также возможно даже короткое замыкание.

Многие неопытные в ремонте люди портят материал, неправильно разрезая пленку. Как мы говорили ранее, разрезать ее можно лишь в тех местах, которые обозначены на продукции изготовителем. Если пренебречь этим правилом и сделать разрез в другом месте, в электрической цепи образуется разрыв.

Еще одна ошибка – недостаточно качественная уборка основания. Если на черновом полу останутся какие-то частицы мусора, торчащие шляпки гвоздей и прочее, высок риск повреждения ленты, что приведет к тому, что теплый пол не будет функционировать.

Основание перед укладкой такой системы очень важно качественно подготовить – иначе возможны повреждение пленки и остановка работы теплого пола



Крайне рекомендуется подключать терморегулятор лишь через отдельный выключатель дифференциального тока. Конечно, можно подсоединить его и к обычной розетке, но первый вариант гарантирует, что питание будет своевременно отключено в случае короткого замыкания в цепи или обрыва сети. При подключении к розетке высок риск пожара или получения увечий человеком от воздействия электрического тока.

Частой ошибкой также считается неправильное расположение датчика температуры. Если он будет находиться, например, около балконной двери, он будет дополнительно охлаждаться или нагреваться солнечными лучами и, следовательно, неправильно фиксировать температуру. Если данные будут неверные, датчик «даст команду» увеличения или уменьшения нагрева, хотя это на самом деле не требуется.

5

Критерии выбора теплого пола

Не все готовые комплекты таких систем идентичны, поэтому при выборе продукции нужно обязательно учитывать различные критерии:

  1. 1. Мощность. Она бывает, как правило, либо 150 Вт/м2, либо 220 Вт/м2. Более малая мощность подойдет для помещений, где установлены радиаторы отопления, а вот если теплый карбоновый пол будет сам справляться с отоплением всей комнаты, лучше выбрать модель помощнее.
  2. 2. Сечение проводов. Мы говорили выше, что для соединения листов пленки используются медные кабели. Выбор сечения находится в прямой зависимости от мощности всей системы: для небольшой (150 Вт/м2) подойдет 1,5 мм2, для большей (220 Вт/м2) – 2,5 мм2.

    Теплый карбоновый пол может иметь разную мощность, и она влияет на выбор сечения кабелей, которыми система подключается к электричеству



  3. 3. Цвет пленки. Наиболее дешевые и менее качественные варианты выглядят как прозрачная пленка – температура ее плавления составляет 60-80 градусов, то есть в случае различных аварий, пожаров она быстро перестанет функционировать и загорится. Более качественные пленки имеют светлый молочный оттенок, который указывает на наличие в составе полиэтилентерефталата, который повышает температуру плавления материала до 140-160 градусов.
  4. 4. Терморегулятор. Лучше использовать именно такой прибор, который рекомендуется производителем инфракрасной пленки. Обязательно проследите, чтобы допустимый ток такого устройства был больше тока, который потребляет теплы пол.
  5. 5. Дифференциальный автомат. Выберите для подключения теплого пола автомат с уставкой тока утечки 10 мА.

Также важно знать, что существует несколько типов инфракрасной карбоновой пленки, характеристики которых значительно отличаются:

  1. 1. Полосатая ИК-пленка. Иначе называется пленкой «стандарт». Имеет невысокую стоимость, выпускается в разных размерах. Чаще всего полосатые пленки используют для укладки под ковролин, ламинат, линолеум.
  2. 2. Сплошная ИК-пленка. Иначе называется пленкой «премиум». Особенности такого вида в том, что здесь карбоновая паста нанесена всплошную. Также премиум пленки имеют дополнительные защитные слои из уретана, которые необходимы для повышения их прочности и долговечности. Правда, за счет этих особенностей сплошные ИК-пленки недешевые.
  3. 3. Саморегулируемая ИК-пленка. Такой вид является модификацией полосатой пленки. Лучше выбирать этот вариант тем, что точно не уверен, где именно будет расположена крупногабаритная мебель. Особенности такой пленки в том, что она может снижать температуру в местах перегрева.

Инфракрасная пленка может быть полосатой, сплошной и саморегулируемой, и наиболее качественной из них считается сплошная



Что выбрать из этих трех вариантов? Если вы планируете поверх теплого пола класть плитку, лучше положить сплошную ИК-пленку. Вообще, именно такой выбор стоит делать в случаях, когда вы хотите надолго забыть о ремонте: срок эксплуатации премиум-пленок – более 50 лет.

Если вы не готовы сильно тратиться, лучше приобрести саморегулируемую ИК-пленку. Их цена ниже, чем премиум варианта, но качество также на высоком уровне.

Естественно, если средств на приобретение теплого пола выделено немного, остается лишь полосатая ИК-пленка. Качество ее чуть хуже, однако она также будет долго служить при правильных укладке и эксплуатации, произведенных по инструкции. Специалисты рекомендуют выбирать недорогие варианты в случаях, если напольным покрытием будет не ковролин, а, например, ламинат или линолеум. Также их можно приобрести, если система теплого пола монтируется на стену или потолок.

6

Видео – Укладка пленочного теплого пола: инструкция



7

Заключение

Инструкция по установке карбонового теплого пола довольно проста – с такой задачей несложно справиться даже человеку, не имеющему большого опыта в ремонте и специальных навыков. Самое важное – выполнять все этапы качественно и последовательно, а также выбирать теплые полы только от проверенных изготовителей. Если все будет сделано верно, система будет работать долгие годы, и частые ремонты будут исключены.

укладка напольного обогрева под ламинат и линолеум

Теплый пол на пленочной основе — хороший вариант для установки в любом месте. ИК-отопление используется в жилых комнатах, промышленных зданиях, душевых, детских. Благодаря универсальности и простоте в установке получил широкое распространение на рынке стройматериалов.

Его легко монтировать и демонтировать, не имея профессиональных навыков. Принцип функционирования заключается в том, что графитовая пленка при взаимодействии с электричеством нагревается, излучая инфракрасные теплые лучи.

Этому способу не нужны дополнительные приборы, скапливающие тепло. Накопителем выступает любое покрытие, к примеру, линолеум или ламинат.

Положительные и отрицательные стороны пленочного теплого пола

Плюсы пленочной системы обогрева:

  • доступная цена;
  • небольшой набор элементов: соединительные провода, регулятор, пленочное покрытие;
  • подключить систему можно без помощи профессионала;
  • инфракрасный теплый пол способен прогреть помещение без дополнительных обогревателей;

Но пленочный теплый пол также имеет отрицательные стороны:

  • большое потребление энергии;
  • зависимость от сети;
  • быстро охлаждается;

Несмотря на минусы, это покрытие пользуется популярностью у многих людей. Габариты пленки легко регулировать, что позволяет без проблем устанавливать ее в помещениях любого размера.

Этап подготовки

Перед покупкой материала необходимо определиться с площадью, которую нужно покрыть. Зарисуйте схему помещения, учитывая места громоздких предметов, таких как бытовая техника, полки, шкафы, кровати и т.д. Под ними пленка не укладывается.

Также сделайте отступ в 15-20 сантиметров от стен и перечисленных тяжелых предметов. Измерьте полученную площадь и нанесите на схему, она понадобится как при покупке нужного количества материала, так и при его монтаже.

Перед монтажом теплого пленочного пола нужно определиться с местом расположения проводов и терморегулятора. Лучше всего вывести их к стене в свободном месте. Затем приступаем к тщательной уборке поверхности.

На ней не должно быть мусора, пыли, грязи, торчащих саморезов и шляпок гвоздей. В стыках досок или бетонных плит исключаются малейшие перепады, если они есть, придется дополнительно выравнивать поверхность.

Монтаж пленочного теплого пола под ламинат

Пол с инфракрасным излучением устроен слоями, которые необходимо положить в соответствующем порядке. Для этого рассмотрим пошаговую инструкцию:

  1. подготовить основу. Ламинат ни в коем случае нельзя класть на неподготовленную поверхность. Неровности предварительно должны быть убраны. Для этой задачи используют нивелирующую массу. Ее наносят на поверхность и оставляют сохнуть на сутки;
  2. укладка теплоизолирующего слоя. С помощью пылесоса тщательно убираем грязь, пыль, и строительный мусор. После укладываем на основание материал, который предотвратит потерю тепла. Лучше использовать изоляцию, рекомендуемую производителем пленочного покрытия. Теплоизолирующий материал прикрепляем клейкой лентой, дабы избежать смещения в ходе работ.
    Не забывайте про безопасность: не используйте алюминиевую фольгу как отражающее покрытие. Это может привести к несчастным случаям и замыканиям системы. Подкладываемый слой не должен проводить электрический ток;
  3. раскладываем пленку. Далее, используя схему помещения, приступаем к укладке греющей пленки. Раскатываем полосы и режем их в соответствии с установленными размерами по специальным линиям разметки. Медные шины, по которым идет ток, укладываются вниз блестящей поверхностью. Соединяем полосы термостойким скотчем. Затем определяем места соединения шин с кабелем. Те, которые не задействованы, изолируем битумной лентой;
  4. установка термодатчика. Чтобы элемент системы не перегревался, его устанавливают в самом холодном месте помещения в центре полосы на одинаковом расстоянии от обоих краев. Датчик ставят на расстоянии минимум 500 мм от стены. Не наращивайте кабель, если его длины не хватает для подключения к регулятору. При таком исходе следует заменить устройство.
    Если длина кабеля оптимальна, приступаем к установке. В подложке делаем углубление для корпуса датчика и канал для провода. Элемент располагаем на карбоновом нагревателе, закрепляем битумной лентой, тянем провод к регулятору температуры. Раскатываем пленку, прикрепляем к подложке;
  5. установка клеммы. В местах подключения оборудования к цепи устанавливаем специальные крепления — клеммы. Верхнюю часть клеммы вставляем в разрез контакта пленочного покрытия, нижний убираем под него. Осторожно прижимаем плоскогубцами элемент, — это обеспечит ей контакт с шиной;
  6. подключение к сети. Все провода лучше положить с одной стороны полотна для удобства подключения. Зачищаем от изоляционного слоя концы проводов на 1 см и вставляем в клемму. Плотно прижимаем плоскогубцами. Тщательно заматываем изолентой. В итоге получаем оболочку, которая предотвратит замыкания системы;
  7. подключение регулятора температур. Подключаем кабели так, чтобы они были подведены к одной точке — к месту подключения терморегулятора. Он взаимодействует с несколькими участками пленочного покрытия, поэтому используем только профессиональные клеммные соединения без импровизированных скруток. Для проводов предусмотрены специальные разъемы, в них подключаем каждый кабель и возвращаем терморегулятор на место;
  8. тестовый запуск. Если все закреплено верно, нигде нет оголенных проводов и клемм, — запускаем систему. Если система не запустилась, то выключаем ее и устраняем недочеты;
  9. монтируем напольное покрытие. Для нейтрализации влаги кладем на греющую пленку изоляцию. Выбранный материал делим на куски нужных размеров и накрываем полотно с небольшими нахлестами, после приклеиваем клейкой лентой. После вышеперечисленных действий приступаем к ламинату. Его укладывают в соответствии с инструкцией, которая прилагается к каждой единице продукции. Будьте осторожны, греющий ИК-пол очень хрупкий, его легко повредить.

Расстояние между соседними пленками должно быть не менее 5-7 мм. Не допускается соприкосновение и нахлест соседних пленок друг на друга. Чтобы избежать сдвига пленки, необходимо закрепить ее двусторонней клейкой лентой.

Монтаж пленочного теплого пола под линолеум

Для линолеума необходимо совершить практически те же действия, включая тщательную подготовку основы. Для изоляции влаги на греющее покрытие используется полиэтилен. Укладывается он следующим образом. Листы кладут с перехлестом в 15-20 см, приклеивая клейкой лентой.

Важно не повредить нагревательную поверхность. Нужно очень аккуратно передвигаться по ней.

Теперь необходимо покрыть поверхность ДВП-листами. Это придаст защиты инфракрасному полу и создаст отличный «фундамент» для линолеума. Листы линолеума необходимо раскатать и прогреть при температуре 27-28 градусов в течение суток, это облегчит последующий монтаж.

После прогрева линолеум прикрепляется к основе с помощью клеящих веществ, клей поможет равномерно распределить поступающее тепло. Но если возможен демонтаж, то лучше воспользоваться плинтусом.

Общие рекомендации

Инфракрасный пол идеально сочетается с ламинатом, линолеумом и другими напольными покрытиями. Монтаж пленочного теплого пола довольно прост в выполнении.

При желании его можно произвести за день, однако необходимо следовать правилам установки, их последовательности и быть аккуратным с ИК-покрытием. Точное соблюдение рекомендаций позволит полу функционировать долгое время без неисправностей.

Стоит заметить, что линолеуму отдают предпочтение те, кто выбирает простоту, качество и доступные цены, это хороший бюджетный вариант напольного покрытия.

Ламинат же пользуется популярностью, в связи с тем, что правильное сочетание с пленочным полом даст активное выделение тепла с быстрым прогревом помещения, а оригинальный дизайн удовлетворит эстетические желания любого человека.

Загрузка...

Устройство теплых полов с твердым полом

Когда мы отправляемся проводить оценку «зеленого курса», мы встречаем несколько интересных объектов во время наших путешествий. Один объект недвижимости, который мы недавно оценили в рамках программы Green Deal и расположенный в Лондоне, подвергался капитальному ремонту, включая установку полов с подогревом.

Полы с подогревом, если вы никогда не пробовали его, - настоящая роскошь; Возможность ходить по красивому теплому полу даже в разгар зимы - однозначно самое приятное занятие! Кроме того, при условии, что у вас есть хорошо утепленная недвижимость; это может быть гораздо более эффективный способ обогрева вашей собственности по сравнению с использованием радиаторов.Это связано с тем, что температура, до которой нагревается пол, намного ниже, чем при попытке обогрева с помощью радиаторов, следовательно, требуется меньше энергии, а при повышении температуры достигается более равномерное распределение тепла.

Речь идет о таунхаусе 1975 года в Западном Кенсингтоне, с полыми стенами и твердыми полами. Модернизация полов с подогревом и теплоизоляции на сплошных полах требует другого процесса, чем если вы хотите сделать то же самое с подвесным деревянным полом, поэтому помните об этом, читая это руководство.Процесс установки теплого пола и утеплителя на подвесной деревянный пол можно найти здесь.

Процесс укладки теплого пола на твердый пол

В следующем руководстве мы рассмотрим установку системы влажных полов, хотя вы можете установить электрические «сухие» системы.

Установка изоляции

1. Перед укладкой чего-либо на твердый пол необходимо сначала утеплить оболочку дома (чердак, стены и пол).Это абсолютно необходимо перед началом установки системы теплого пола. Как уже упоминалось, они работают при более низких температурах, чем обычные системы отопления, поэтому крайне важно, чтобы тепло не уходило, поэтому мы настоятельно рекомендуем сначала выполнить изоляцию, иначе ваше новое решение для обогрева может по существу не работать.

На первых фотографиях показан рулон гидроизоляционной мембраны, который уложен на бетонный пол. Это действует как пароизоляция, которая также предотвращает подъем влаги в полу.

2. После этого вы можете установить пенополистирольные плиты, такие как Celotex или Kingspan, различной толщины. Точная толщина установленных плит может варьироваться от 25 мм до 150 мм. Однако на бетонных полах, чем больше изоляции вы кладете, тем больше вы жертвуете высотой помещения, хотя, очевидно, меньше тепла будет уходить в землю. Крайне важно не прокладывать змеевики теплого пола прямо на бетонный пол без предварительной укладки изоляции, иначе большая часть тепла будет потеряна в земле.

На фото ниже я сделал толщину 75 мм, которая была добавлена ​​по всей площади первого этажа.

3. Следующим шагом является установка труб отопления, которые затем прикрепляются к верхней части изоляционных плит, как показано на фото ниже. Эти змеевики под полом необходимо выровнять достаточно близко друг к другу, чтобы под полом не было холодных пятен.

4. Затем следует слой стяжки (состоящий из смеси цемента и песка), который укладывается поверх трубопроводов для защиты труб от обрушения, когда люди стоят или кладут мебель на пол.Чтобы обеспечить надлежащую защиту и убедиться, что пол не слишком горячий, змеевики должны быть заглублены на расстоянии 65 мм от стяжки.

5. На стяжку можно нанести различные покрытия пола, включая плитку, шпон или деревянные доски. Это полностью зависит от вашего вкуса и предпочтений. В моем примере с недвижимостью владелец дома выбрал ковровое покрытие, что означало, что ковровое покрытие было заделано до того, как ковер был раскатан.

Полы с подогревом с использованием возобновляемых источников энергии

Также стоит упомянуть, что полы с подогревом особенно хорошо работают с возобновляемыми системами отопления, такими как воздушные тепловые насосы или солнечные тепловые системы, поскольку они производят горячую воду при более низких температурах, чем традиционные газовые системы центрального отопления.Кроме того, поскольку они производят горячую воду с минимальными затратами после установки, они действительно делают эксплуатацию системы теплого пола очень экономичной.

Если в последние пару лет у вас был установлен тепловой насос или солнечная батарея, свяжитесь с нами, чтобы узнать, можете ли вы получить выгоду от Премиального платежа за возобновляемое тепло, который является стимулом возврата денег для помощи в финансировании установки решений для возобновляемого отопления. Позвоните нам по телефону 0208 144 0897 или отправьте электронное письмо на адрес Mailbox @ TheGreenAge.co.uk

Карбон технология укладки теплого пола, преимущества и недостатки, отзывы

Сегодня даже перед лицом загородного дома возможно применение новых технологий, экономически выгодных и экологически безопасных. При этом жизнь в городе практически не будет отличаться от жизни в доме, где есть все блага цивилизации.

Это касается обустройства системы отопления, потому что решить проблему можно несколькими способами.Довольно популярный сегодня теплый пол, избавляющий от необходимости устанавливать на стены радиаторы отопления. Однако современные потребители довольно часто задаются вопросом, насколько лучше утеплить пол.

Какой теплый пол выбрать

Для некоторых домов электрическое отопление сегодня является единственным верным решением. Это касается и теплых полов, которых представлено великое множество. Если вы до сих пор не можете определиться, какие теплые полы лучше выбрать, следует ознакомиться с вариантами таких систем, в них можно использовать определенный принцип работы.Современные системы могут быть:

  • Нагревательные маты;
  • Нагревательные кабели
  • Пленочные теплые полы.

В основе кабелей лежат саморегулирующиеся или резистивные элементы. Такой вариант теплого пола укладывается под керамическую плитку и опасается перегрева. Саморегулирующийся кабель использует полупроводниковую матрицу, изготовленную на полимерной основе. Кабель лучше защитить от перегрева и прокладывать под ламинат или паркетную доску. Сверху можно установить предметы мебели, такое решение, однако, судя по отзывам, будет дороже резистивного.

Рекомендуется

Наиболее эффективные методы проращивания семян

Несмотря на то, что метод рассады в овощеводстве - процесс очень трудоемкий, его использует большинство садоводов. Посадка семян в открытый грунт - простой и удобный метод, но эффективен только в определенных климатических зонах. I ...

Светоотражающая краска. Сфера применения

Когда машины начали заполнять дороги, их популярность начала набирать светоотражающая краска.Благодаря этой краске, как водителям, так и пешеходам становится намного легче избегать аварий в темноте. Назначение краски Светоотражающая краска - лакокрасочный материал, который ...

Если будет реализована укладка электрического теплого пола, то можно считать нагревательные маты, которые практически неотличимы от резистивных кабелей. При их изготовлении используется тот же трос, который расположен волнообразно, и который фиксируется нейлоновой сеткой. Специалисты утверждают, что монтаж прост, но отрицательно сказывается на стоимости.Для этих кабелей общей особенностью является необходимость прокладки стяжек, где и заглубленный теплоноситель.

Карбоновый теплый пол - самый современный, представляет собой инфракрасное покрытие, укладываемое под ламинат, и не боится повреждений. Его толщина меньше миллиметра, поэтому высота помещения не меняется, а электромагнитное излучение при работе отсутствует. Если вы тоже решили последовать опыту большинства и выбрать вид углеродного теплого пола, вам стоит с ней познакомиться, изучив плюсы и минусы, отзывы и узнав о методах монтажа.

Основные преимущества карбонового пола

Карбоновый теплый пол выбирают потребители по многим причинам, достоинства людей следующие:

  • Возможность саморегулирования;
  • Безопасность;
  • Надежность;
  • Экономичный.

Что касается саморегулирования, то описываемая система интеллектуальна: она может контролировать температуру и потребляемую мощность, устанавливать дорогостоящее оборудование не нужно. Чем выше поднимается температура, тем больше будет расстояние между частицами нагревательных элементов.Это увеличит сопротивление.

Когда температура падает, происходит обратное. На тех участках пола, где нагрузка выше, нагрев будет меньше. Судя по отзывам, пользователи могут перемещать тяжелые предметы и мебель, не сталкиваясь с проблемами и не соблюдая меры по защите системы.

Почему следует выбрать напольное покрытие из углеродного волокна

Теплый пол из углеродного волокна имеет дополнительные преимущества в виде безопасности и надежности. Благодаря особенностям терморегуляции инфракрасный пол не перегревается, а значит, отсутствует риск деформации или повреждения напольного покрытия.Пользователи сообщают: система надежная, не дает сбоев. Инфракрасное излучение не сопровождается негативными побочными эффектами.

Использование таких систем возможно даже в больницах, где к отоплению предъявляются особые требования. Не говоря уже о стоимости. Мощность этажа 116 Вт на метр. При нагреве стяжки или плиточного клея расход электроэнергии снижается до 87 Вт на счетчике. Для контроля расхода электроэнергии установлен термостат, он позволяет сэкономить до 30% на затратах на электроэнергию.Имеющиеся сегодня обзоры позволяют сделать вывод: теплый пол из углепластика на сегодняшний день является наиболее экономичным из всех систем отопления.

Основные недостатки и отзывы о карбоне

Штанга карбонового пола имеет ряд недостатков. Одним из недостатков потребители называют отворение стержней со временем. Это происходит примерно через полтора года после установки матов. На полу остаются холодные секции. По той причине, что соединение матов параллельное, при выходе из строя одного из них остальные продолжают работу, однако наличие клеевых стяжек может усложнить процесс ремонта, что является вторым недостатком.

Теплый пол инфракрасным карбоном, по мнению пользователей, можно ограничить только в том случае, если вы купите дешевый аналог. На рынке сегодня делают бюджетные версии этих систем. А вот оригиналы, по мнению потребителей, могут храниться довольно долго. Однако платить за них будет дорого, а это, по мнению покупателей, и есть последний недостаток.

Стек технологий

Если верить отзывам, уложить углепластиковые коврики довольно просто. Вы должны подготовить необходимые материалы и инструменты, и особых знаний не требуется.Укладка осуществляется в стяжку или на клей. Допустимая длина полосы до 25 м. Для установки необходимо подготовить:

  • Подложка в виде изолятора;
  • Комплект для сварки;
  • Концевой пакет;
  • Контроллер;
  • Гофрированная труба;
  • Соединительный кабель.

Углеродная пленка Полы с подогревом монтируются вместе с изоляцией, которая может повысить эффективность системы и снизить теплопотери. Для работы можно использовать листовой вспененный материал.Укладывается подходящий теплоизоляционный материал или его аналоги. Для приготовления инструмента необходимо иметь в наличии:

  • Кусачки;
  • Ножницы
  • Технический фен;
  • Клещи для зачистки;
  • клещей;
  • Скотч.

Техника работ

Карбоновый теплый пол, отзывы о котором в основном положительные, укладывается на ровную и чистую поверхность. Чтобы запустить мастер, вы определяете область для стилизации. Термостат должен располагаться в доступном месте.Для установки датчика в полу подготавливается гонка, и размещается гофрированная трубка. Укладка электрического теплого пола осуществляется на поверхность, а после крепятся маты с помощью клея, скотча или степлера.

Теплоотражающий материал, необходимо соединить полосы. Раскатать рулон нужно на части термостата. Чтобы расширить полосу, ее следует разрезать одной рукой, повернув 180 O . Важно исключить пересечение угольных стержней. Соединительные ленты - это монтажные провода.Когда уложен цельнокарбоновый теплый пол, его можно разрезать и проводить зачистку изоляции.

Далее надеваем гильзу на термоусадочную трубку. Нужно сделать обжимные клещи, снять изоляцию и надеть термоусадочную трубку. Рукав используется для соединения с проводом. Может быть присоединен к технической сушилке. Трубку перекладывают на стык и усаживают феном. Это позволит соединить две полоски.

Заключительные работы

После укладки мата из углеродного волокна следует залить стяжку или нанести плиточный клей.Поверх прутьев заливается стяжка, следующим этапом может стать укладка плитки. Минимальный слой клея или стяжки должен составлять 2 см. В первом случае толщина учитывается вместе с плиткой.

Для использования должны быть изготовлены специальные смеси для устройства теплых полов. Затем оставьте на 28 дней - этого времени хватит для полного высыхания. Подключайте систему только по истечении этого срока.

Основные виды карбоновых систем

Если вы решили положить под ламинат угольный теплый пол, в первую очередь необходимо разобраться в основных разновидностях таких систем.Они прочны и прочны. Гибкие элементы стержневой системы соединены в маты из многожильного провода, толщина оболочки которого составляет 3 мм. В качестве защитной оболочки стержня выступает полиэтилен или полиэстер.

Один слой угля отвечает за обогрев помещения. Полоски соединяются между собой пайкой. Пленка может состоять из двух или трех слоев. Углерод-графитовая смесь применяется на основе полипропилена. Если мы говорим о непрерывной системе, она состоит из 10 уровней безопасности и трех операционных уровней.Эти 13-слойные полы защищают систему от вредного воздействия и перегрева. Приобретая пленку, вы становитесь владельцем системы, в которой используется чистое углеродное волокно, в данном случае применяется угольно-графитовая смесь.

Заключение

Выбрав карбоновый пол, можно упростить проведение работ до того, что стяжку можно заливать прямо на поверхность ковриков. Дополнительного обучения не требуется. Однако нужно быть готовым к тому, что вам понадобится особая смесь, если вы собираетесь в будущем укладывать керамическую плитку.

Пленочный теплый пол под ламинат. Инфракрасный пленочный теплый пол: установка

Использование инфракрасных излучателей для обогрева жилых помещений - совершенно новый вид обогрева. Он имеет ряд преимуществ перед традиционными методами. Такие системы экономичны, просты в установке и эксплуатации. Ремонт и установка теплой пленки для пола не требует специальных знаний и может использоваться довольно долго.

В настоящее время в связи с постоянным ростом цен, а также ограниченным лимитом на энергоносители, экономичный вид отопления становится все более популярным.Не только жители частных домов и многоэтажек, но и руководители организаций и крупных предприятий, где есть большие помещения с высокими потолками, например, гаражи, производственные цеха, спортивные залы и т. Д., Начали задумываться о своих расходах на тепло. . Поэтому пленочный инфракрасный теплый пол, цена на который очень доступна для большинства потребителей, становится все более популярным и востребованным.

Виды

Сейчас на рынке предлагается всего две разновидности такой системы отопления: угольная и биметаллическая.Первый - резистивный элемент. Он включает два рабочих слоя. Они состоят из лавсановой пленки с термоэлементами, соединенными последовательным и параллельным способами.

Биметаллический состав состоит из тонкой полиуретановой пленки, внутри которой уложен запатентованный элемент, состоящий из двух слоев: первый - сплава меди со специальными добавками, а второй - алюминия, а также с примесью.

Описание и принцип работы

Укладывайте пленочный теплый пол под ламинат, плитку, паркет, линолеум и другие виды полов.В качестве обогрева в такой системе используется инфракрасное излучение с длиной волны от 5 до 20 мкм. Его источником является угольная паста, герметично упакованная в полиэтиленовую пленку. Напряжение 220 В проходит по медным шинам, где в местах контакта есть небольшой слой серебра для предотвращения горения, а толщина излучающего элемента составляет 0,4 мм.

Нагревательная пленка теплого пола подключается к электросети через специальный термостат, что позволяет продолжать работу.

Установка паркетных полов | Сделай сам

  • Приложение
  • Смотреть вживую
  • Войти
    • Профиль
    • Выйти
  • Регистр
  • Показывает
    • Главный
    • программа передач
    • Сделай сам
    • Показывает от А до Я
    • Хосты от А до Я
    Лучшие шоу
    • Barnwood Builders
    • Большой пляж Строит
    • Особняки со скидкой
    • Первые ласты
    • Холмс: новое поколение
    • Реабилитация наркомана
    • Восстановлено
    • Утилизация
    • Возрождение каменного дома
    • Проект ванильного льда
    Хосты
    • Джейсон Кэмерон
    • Джефф Девлин
    • Джош Храм
    • Мэтт Блашоу
    • Николь Кертис
    • Ванильный лед
    • Тамара День
    • Бретт Уотерман
    • Марни Оурслер
    • Скотт МакГилливрей
    Не пропустите:
    • Идеи озеленения переднего двора
    • 26 популярных домашних стилей
    • Стильное хранение в ванной
    • 35 переработанных поделок
    • Как построить набор козловой ямы
  • Как
    Сделать и украсить
    • Отделка
    • Поделки
    • Развлекательные
    • Повторное использование
    • Свадьбы
    • Пет Проекты
    • Просмотреть все
    Номера и помещения
    • Кухня
    • Ванная
    • Спальня
    • Склад
    • Гараж
    • Этажей
    • Витрина экспертов
    • Креативные пространства
    • Просмотреть все
    На открытом воздухе
    • Садоводство

Пленочный теплый пол своими руками

Теплый пол как разновидность

Теплый пол - очень популярный вид утеплителя.Его можно использовать как самостоятельно, так и в сочетании с другими теплогенерирующими приборами. Полы с подогревом создают у поверхности комфортную температуру, что особенно хорошо сказывается в детских комнатах.

Пленка

теплый пол своими руками Кроме того, использование теплого пола в качестве самостоятельного нагревательного элемента позволяет избавиться от громоздких радиаторов отопления, а также изменить дизайн комнат, например, для оформления так называемого «теплого пола». Французские окна »- от потолка до пола.

Пленочный теплый пол очень прост в установке и использовании, его можно и нужно монтировать вручную. Пленочный теплый пол можно укладывать практически на любой тип отделки пола. Особенно популярен он при укладке под ламинат или линолеум.

Ожидаемое количество материалов

Первым шагом в работе по укладке пленки теплого поля является расчет необходимого количества ТЭНов.

Можно нарисовать схему на миллиметровой бумаге и посчитать, какие кадры вам нужны из фильма.

При составлении плана также потребуется предусмотреть размещение соединительных контактов и датчиков температуры.

Ищу место для установки датчика температуры

Выровненную ровную поверхность необходимо удалить. Для удаления строительного мусора можно использовать обычную щетку.

Подготовить поверхность перед укладкой теплого пола

Укладывать теплый пленочный пол

Приступаем к укладке теплого пленочного пола

из рулона пленочного теплого пола разрезать на сегменты, чтобы сформировать пленочную поверхность теплого пола.Учтите, что полоса с подогревом не должна касаться или пересекаться.

Теплый пленочный пол можно разрезать ножницами. При этом пленку можно разрезать не только в месте, указанном производителем, но и в любом другом.

Обрезать листы теплого пола и уложить их

При резке нужно попасть в щель между нагревательными лентами.

торцы отрезанных полос изолируют обычным скотчем. Если разрез проходит по линии, указанной производителем, необходимо только изолировать пластины коллектора.

Изоляционные плиты теплый пол

Если разрезать ТЭН между лентами, нужно удерживать утеплитель со всех краев пленки по ширине.

Разложите подготовленную ленту по всей поверхности помещения

Подготовленные ленты укладывают по всей поверхности потолка помещения. При раскладке пленки следует следовать заранее составленному плану, а затем разметить места, где будет взламываться электропроводка Stroebe.

Делаем макет для установки термодатчика

После этого берем фольгу и размечаем на полу место канала для установки термодатчика.

Ширина строба под датчиком должна быть около двух сантиметров.

Ширина штроба под датчик

Также для канала проводки можно разрезать электрический пробойник.

проникает в канал

для направляющих

Так будут выглядеть сиденья под теплой проводкой под полом пленкой.

Места для проводки теплого пленочного пола

Расположен канал прорезанный для проводки датчика температуры.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
