проекты размером 3х4, пошаговая инструкция строительства своими руками, отзывы владельцев

Каркасное строительство набирает все большую популярность среди любителей банных процедур и владельцев приусадебных участков. Возведение каркасной бани – отличный вариант для тех, кто не в состоянии отдавать огромные деньги, но хочет обрести на участке постройку, которая по основным параметрам не будет уступать аналогичным более дорогим проектам. К тому же, каркасные бани имеют довольно приятный внешний вид, который с помощью внешней отделки можно сделать очень оригинальным и эстетичным. Рассмотрим подробно особенности всех этапов возведения каркасной бани, тонкости подбора материалов для строительства и актуальные тенденции дизайна.

Плюсы и минусы

Строительство бани на основе каркаса гарантирует быстроту возведения, ведь принцип строительства довольно прост.

У каркасной технологии имеется целый ряд других преимуществ.

Постройка получится очень бюджетной. Это возможно благодаря доступности и дешевизне материалов.
Нет необходимости в мощном фундаменте. Достаточно будет облегченного варианта.
Помещение быстро нагревается. Это возможно благодаря низкой теплопроводности.
Все коммуникации можно провести внутри стен. Так сохраняется эстетичный внешний вид постройки.

Возможность использовать баню сразу после окончания строительства. И все благодаря отсутствию усадки.
Все используемые материалы экологически чистые. Париться здесь действительно полезно.
Нет необходимости в использовании строительной спецтехники. А ведь аренда таковой может быть весьма дорогой.
Не требуются особых навыков для самостоятельного возведения каркасной бани. Монтаж освоит даже новичок в этом деле.

Строительство можно вести при любой температуре воздуха и погоде. Климатические условия никак не повлияют на процесс.
При отсутствии серьезных ошибок в строительстве такое сооружение будет иметь долгий срок службы. Главное – действовать по инструкции.
Сам способ возведения уже говорит о том, что такое здание легко ремонтировать. Можно заменить один из модулей и это не скажется негативно на другом модуле или на всем здании в целом. При желании баню можно сделать мобильной (перевозной), но к этому способу мало кто прибегает.

Все эти несомненные плюсы способствуют росту популярности каркасных бань. Правда есть у них и довольно ощутимый недостаток: во время осадков влага может проникнуть в брусья.

Избежать этого поможет тщательное соблюдение некоторых правил.

Использование теплоизоляции при строительстве необходимо. Она позволяет удерживать тепло более долгое время, способствует герметичности и не допускает проникновения влаги. В качестве теплоизолирующего материала хорошо подойдет минеральная вата или стекловолокно.
Оборудование пароизоляции поможет избежать появления конденсата и продлить срок эксплуатации древесины.
Простой тип фундамента (свайный, столбчатый) идеально подойдет для обустройства на плотных почвах.

Ознакомившись с основными особенностями каркасной конструкции, можно приступать к проектированию будущей бани.

Проекты

Варианты 2 x 4, 3 х 4, 4 х 4 м

Начиная строительство такой малогабаритной бани, нужно уметь использовать все внутреннее пространство максимально эффективно. Подобные мини-бани зачастую строят на участках, где необходимо экономить территорию или в качестве пристройки к дому. Одновременно в такой маленькой бане смогут париться не больше двух человек.

В готовом проекте будущей бани должно быть подробно расписано количество помещений

(парилка, душевая комната, предбанник, бассейн и прочее). Типичные проекты бани 3 x 4 предусматривают наличие отдельных комнат для парилки, зоны отдыха и душевой. Для обогрева зачастую используют котел или дровяную печку.

Такие маленькие постройки имеют свои достоинства.

Возможность сэкономить на строительных материалах. Стандартный брус имеет длину 6 метров, а значит его можно просто распилить пополам (если длина стены 3 метра), практически не оставляя отходов. Или же на 3 части при длине стены в 2 метра.
Такие бани строятся довольно быстро. При готовом проекте и чертеже можно выполнить работу за 2 недели.
Экономия на количестве материала позволит сделать упор на его качество. Хорошая древесина с качественной пропиткой прослужит долгие годы.

Планируя постройку бани, стоит помнить, что любая новая постройка на участке должна быть зарегистрирована в кадастровом реестре.

Проекты каркасной бани 6×6 с мансардой

Если размеры участка позволяют возвести шикарную просторную баню, почему бы этого не сделать? Особенно тем, кто не только сам любит попариться, но и пригласить друзей.

Проекты бань с мансардой зачастую составлены так, чтобы из комнаты отдыха лестница вела на мансардный этаж.

Преимущество двухэтажной постройки в том, второй этаж дает много дополнительной площади, при этом затраты сильно не увеличиваются, потому что основная часть расходов уходит на возведение фундамента.

Дизайн

Последний этап строительства дачной бани – внутренняя и внешняя отделка.

Понятно, что она выполняется по вкусу владельца, но и тут есть некоторые универсальные правила, которым лучше следовать.

Внутреннюю обшивку бани нельзя красить. Нагреваясь, краска выделяет неприятный запах и вредные вещества.
Ко внутренней обшивке лучше приступать через полгода-год после окончания строительства. За это время здание даст естественную усадку.

Основные способы внешней отделки – штукатурка, обшивка сайдингом или вагонкой из хвойных пород деревьев, блок-хауз, плитка. Реже используют термопанели и облицовочный кирпич.

Абсолютно все материалы, которые используются для внутренней отделки бани должны обладать рядом характеристик:

устойчивость к влаге, жаркому воздуху и непосредственному соприкосновению с водой;
материал ни в коем случае не должен выделять токсины под воздействием больших температур;
прочность и долгий срок службы;
экологичность.

Естественно, самый распространенный материал, сочетающий в себе все вышеперечисленные характеристики – это дерево. Оно легко впитывает влагу и быстро сохнет, абсолютно безопасно для человека и имеет свой уникальный запах (который у всех давно ассоциируется с банными процедурами).

Далее стоит определиться с типом вагонки, которых существует множество. Ведь, если выбрать некачественную вагонку, она может набрать воды и раздуться. Или наоборот, уменьшиться в размерах, образовав щели (такое возможно при покупке сырой вагонки).

Отделка парилки

Традиционно для внутренней обшивки парилки используют лиственные породы деревьев. Они не выделяют смолу при нагревании, не раскаляются и очень быстро высыхают. Следовательно, появление грибка почти исключается. Часто сауны и парные отделываются ясенем, который известен своей долговечностью. К тому же, у этого дерева очень красивый внутренний рисунок, что позволит придать помещению эстетичный вид.

Ольха тоже довольно популярна для внутренней обшивки. И неслучайно: дерево не впитывает запахи и имеет природный необычный цвет (коричнево-розовый). Зарубежные производители саун очень часто оформляют их ольхой.

Отделка моечной

Опытные строители советуют обшивать моечную еловой вагонкой. Она имеет красивый ярко-оранжевый цвет и устойчива к влаге. Но тут строгих правил нету, поэтому можно выбрать из множества вариантов: кафельная плитка, влагостойкая древесно-волокнистая плита, гипсокартон.

Отделка комнаты отдыха

Это, пожалуй, единственное помещение в бане, для которого на первом месте дизайн, а потом уже практичность и функциональность.

Единственное требование к оформлению комнаты отдыха – устойчивость мебели и элементов декора к высокой температуре и повышенной влажности.

Традиционно отделка выполняется из экологически чистых материалов (будет не очень приятно прийти из парилки в комнату с оформлением из сплошной синтетики).

Самым логичным будет декорирование в этническом стиле. Он подразумевает деревянную мебель, кружевные занавески, самовар и другие атрибуты древнерусской культуры.

Реже комнату отдыха оформляют в минимализме или в скандинавском стиле.

Для тех, кто очень любит самостоятельно декорировать помещения, но не знает, что выбрать для бани, есть отличное решение – самодельный витраж. С изобретением цветной клеящейся пленки витраж перестал быть искусством избранных и далее мы подробно опишем процесс его создания.

Технология до смешного проста – цветная пленка режется на части (это могут быть определенные персонажи, геометрические фигуры или абстракция) и приклеиваются к окну. Таким образом, можно получить красивую имитацию цветного стекла. На стыки между приклеенными фигурами можно наклеить свинцовую ленту. Такой витраж имеет огромное множество вариаций, не требует больших затрат на изготовление, увеличивает прочность стекла и служит оригинальным элементом дизайна.

Следкет ознакомиться с пошаговой схемой создания оригинального витража. Продумывая дизайн для разных помещений в бане, стоит уделить внимание правильной организации освещения. Свет не должен быть слишком ярким, т. к. изначально в баню приходят для расслабления и отдыха. А вот мягкий и рассеянный свет отлично справится с функцией успокоения и расслабления посетителей. Поэтому от приборов для освещения с высокой мощностью стоит отказаться.

Часто освещение устраивают при помощи маленьких лампочек, расположенных равномерно по всей комнате или по периметру потолка. Отлично подойдут светодиодные лампочки – они дают качественное теплое освещение, оказывая минимальную нагрузку электрической сети.

Материалы

Расчет материалов необходимо производить еще на этапе планирования бани. Определившись с размерами, типом фундамента, материалом для утепления и типом вентиляции, можно приступать к расчетам.

Для возведения бани на каркасно-щитовой основе требуется не очень большой объем строительных материалов. Рассмотрим вариации используемых материалов для строительства каждого элемента сооружения.

Материалом для каркаса может быть деревянный брус или металлический профиль. Чаще всего дачники отдают предпочтение брусу: он мало весит и его легко собирать. Оптимальным сечением считается 5 на 10 для опор и 10 на 10 для стоек на углах. Доски для обшивки потолка берут толщиной 34 см и шириной 13-15 см.

Стоит выбрать материал для обшивки каркаса еще на стадии проектирования. Потому что при сборке каркаса между стойками оставляют ровно столько места, чтобы поместилась одна плита. Это помогает избежать ненужных зазоров. Многие делают выбор в пользу ориентированно-стружечной плиты. Работа с ним не требует специальных навыков и строительной техники. В то время как цементно-стружечную плиту можно разрезать только с помощью болгарки.

Для утепления подойдет минеральная вата, пенопласт или стекловолокно. Толщина материала утеплителя должна быть такой же, как толщина бруса, из которого изготовлен каркас.

Чтобы правильно организовать паро- и гидроизоляцию, нежелательно использовать рубероид. Дело в том, что при нагреве он начинает излучать не очень приятный запах.

Лучше его использовать только для внешней гидроизоляции и при укладке фундамента. А с задачей пароизоляции отлично справится фольгированная пленка.

Внутреннюю отделку чаще всего делают из деревянной вагонки, но ее можно оформить совершенно разными материалами, все зависит только от фантазии владельца.

Также понадобятся металлические листы и кирпичи, чтобы оборудовать пространство вокруг печи максимально безопасно.

Основная часть сметы зачастую уходит на материалы для фундамента. Тут перечень зависит от конкретного типа фундамента (например, винтовые сваи не понадобятся для возведения обычного ленточного фундамента). Но бетон используется практически для любого фундамента. Поэтому стоит разобраться, из чего он состоит и как его правильно выбрать.

Цемент

Это материал состоит из глины, извести и специальных добавок. Изначально имеет форму песка, после разбавления с водой приобретает консистенцию теста, после чего застывает и становится твердым как камень. Залитый бетон начинает твердеть через минут 50, а для полного высыхания потребуется несколько дней. Сухой бетон может утратить свою прочность, если его неправильно хранить или транспортировать. Материал имеет классы прочности, на которые стоит обратить внимание при покупке.

Песок

Песок используют при замешивании бетонных растворов в качестве заполнителя. Он может быть речным или карьерным. Речной обладает высоким качеством, потому что в нем мало различных примесей. В карьерном же зачастую содержится много пыли и глины. Перед добавлением в цементным расвор песок необходимо просеить и промыть.

Гравий

Гравием называют маленькие камни естественного происхождения и также используют в качестве заполнителя при замешивании бетона. Гравий разделяют на речной, морской и горный.

Щебень

Это тоже мелкие камни, но получаются они путем измельчения более крупных. Может быть мелким, средним и крупным. При выборе щебня нужно обратить внимание на все его характеристики: прочность, морозоустойчивость и уровень радиоактивности. Щебень, используемый при приготовлении бетона, не должен содержать глины или каких-либо неорганических примесей.

Вода – очень важная составляющая бетонного раствора. Питьевая вода отлично подойдет для ручного изготовления бетона или для уплотнения слоев фундамента. Техническая или природная вода тоже подойдет, если она достаточно чистая. Самое важное требование для воды – отсутствие в составе жира, масла, сахара и других искусственных добавок.

Лиственные сорта древесины подойдут как нельзя лучше для изготовления каркаса будущей бани. Они хороши своей низкой подверженностью деформации и высокой степенью теплоизоляции.

Конечно, многие делают выбор в пользу более дешевого материала (например, сосновый брус), но он сгодится только для сборки каркаса. Для отделки его использовать нежелательно, потому что при нагревании выделяется смола, об которую можно обжечься.

Естественно, для строительства понадобится большое количество крепежей. Их разновидности и количество определяется конструкцией будущей бани. Гвозди, шурупы, саморезы лучше брать с большим запасом, потому что очень сложно посчитать, сколько их понадобится во время строительства.

Как утеплить?

Самый распространенный материал – рулонный утеплитель примерно 4-5 см толщиной. Реже используют маты или минеральную вату. Утеплитель нужно поместить между стойками, а потом прибить к ним рейки. Для теплоизоляции хорошо подойдет полиэтилен. Рубероид использовать не желательно, т. к. он при нагревании излучает неприятный запах.

Не очень распространенный, но вполне качественный и экологически чистый материал для утепления – камышовые плиты. Их толщина обычно равна 15 сантиметрам, что отлично подходит для каркасного строительства. В технологии его монтирования нет ничего, чтобы отличало ее от укладки других утеплителей. Есть один немаловажный нюанс, который стоит учитывать, используя камышовые плиты для утепления бани. Это горючесть. Поэтому стоит уделить особое внимание антипреновой обработке перед началом работ.

Смесь из гипса и опилок также используется некоторыми строителями в качестве утеплителя. Такую смесь очень легко приготовить самостоятельно, смешав высушенные опилки с цементом или гипсом в пропорции 10 к 1. Данный утеплитель, пожалуй, является самым дешевым из существующих.

Полимерные материалы тоже могут быть использованы для утепления. Преимущества очевидны: маленькая стоимость, легкий и быстрый монтаж, небольшой вес и хорошая теплоизоляция материала. Что самое важное – полная невосприимчивость к влаге. Но имеются и недостатки: полимерные материалы быстро горят, не предназначены для использования в помещениях с высокими температурами и могут со временем источать неприятные запахи.

Довольно популярен одно время был базальтовый утеплитель. Это своеобразная вата, сделанная из минеральных волокон и клея.

Этот материал имеет массу преимуществ.

Базальтовая вата отлично сохраняет тепло.
Способность выдерживать температуру аж до 900 градусов.
Может служить более двадцати лет, потому что с годами не портится и не теряет своих характеристик.
Звукоизоляция в бане, утепленной базальтовой ватой, увеличится в несколько раз.
Материал не впитывает влагу, что позволит не задерживаться ей в каркасе.

Казалось бы, вот он – идеальный утеплитель. Но не все так просто. Главный минус базальтовой ваты открыли лишь к 2014 году. До этого времени она считалась одним из самых экологически чистых материалов. Но выяснилось, что клеевой состав, склеивающий волокна, выделяет пары формальдегида. Естественно, популярность этого утеплителя резко снизилась.

С утеплением пола покрытия справится керамзит или другие засыпки, для потолка можно использовать пенопласт.

Следует очень ответственно подойти к этапу утепления бани. Ведь при качественно выполненной работе на этом этапе тепло будет уходить гораздо медленнее, а значит на обогрев бани будет меньше затрат.

Фундамент

Для каркасных построек не нужен мощный фундамент, благодаря маленькой массе самого каркаса можно обойтись самым простым. Самый популярный вариант – столбчатый фундамент. Опорами тут будут служить асбестоцементные трубы, залитые бетоном.

Пошаговая инструкция для оборудования столбчатого фундамента.

Для начала нужно выбрать и приобрести асбестоцементные трубы. Оптимальный диаметр таких труб равен 10 см, а длина 3-4 метра. Их количество зависит от площади будущей бани. Число опор может варьироваться, но они обязательно должны быть установлены под всеми углами строения.

Вторым этапом будет выкапывание ям с диаметром около 20 см и примерно 1,5 метра в глубину. Будет проще, если имеется бензиновый бур, но выкопать ямы можно и вручную, просто на это уйдет гораздо больше времени.
Далее необходимо разрезать трубы пополам и поместить их в полученные скважины. Место вокруг труб засыпается песком и очень тщательно утрамбовывается.
Затем нужно замешать бетонный раствор. Делать это можно по стандартной схеме пропорций – 1 единица самого цемента, 2 единицы песка, 4 единицы щебня и воды.
На последнем этапе трубы заполняются бетоном. После полного высыхания фундамента можно приступать к строительству остальных частей бани.

Деревянный фундамент

Для небольших построек размерами 3 x 4, 3 х 5, 4 x 5 или 3 x 6 метров можно оборудовать простой фундамент из дерева. Это хороший вариант и для подвижных глинистых почв. Не стоит забывать, что крыша и стены маленьких построек должны быть легкими. Иначе нужно будет думать уже об основательном фундаменте.

Свайно-винтовой фундамент

Для большой каркасной конструкции этот вариант подойдет лучше всего.

Технология возведения проста:

производится разметка для расположения свай;
в земле пробуриваются отверстия под сваи, при этом глубина определяется соответственно с типом почвы и уровнем залегания грунтовых вод;
сваи вкручиваются в отверстия;
последним шагом будет сборка обвязки.

Ленточный фундамент

Для пучинистых почв ленточный фундамент подойдет идеально.

Его тоже можно оборудовать своими руками, следуя инструкции.

На участке под баню нужно выкопать траншею шириной примерно 45 см и глубиной около полуметра.
Эта траншея заполняется песком до самого верха. Как пирог, фундамент укладывается слоями и каждый слой песка нужно утрамбовать, в этом поможет добавление воды.

Далее ставится опалубка с габаритами примерно 45 на 30 см. Основание опалубки можно укрепить трубами из металла и прутьями.
Затем можно заливать бетон.
После полного высыхания бетона фундамент покрывается рубероидом. Это обеспечит необходимую гидроизоляцию каркасной конструкции.

Стены и пол

Чтобы построить крепкие стены каркасной бани, достаточно соблюдать некоторые правила:

Необходимо хорошо просушить пиломатериал. Не рекомендуют строить из березы, поскольку она быстро гниет. Лучше подойдут осина, липа или лиственница, обладающие хорошими теплоизоляционными свойствами.
Доски всех помещений за исключением парилки и душевой обрабатываются антисептиком изнутри. Снаружи обычно наносят лак. Нижняя обвязка выполняется из брусьев, скрепленных гвоздями.

Необходимо замуровать угловые стойки в бетон.
При обшивке вагонкой следует ее накладывать внахлест, чтобы избежать образования пропусков между листами. Также этот метод защищает от проникновения влаги.

Удобнее всего собрать каркас на свободной территории во дворе. Величина расстояния между стойками зависит от разновидности используемого материала для обшивки. Чтобы листы организовали сплошную стену и их не пришлось подгонять, можно сделать шаг в 60 см. Такая же величина подойдет при монтаже утеплителя, который располагают между стойками.

В тех местах, где будут делаться отверстия для вентиляции, можно увеличить промежутки еще на 30-35 см. Расстояние между вертикальными опорами заполняется теплоизоляцией.

Внешнюю обшивку зачастую делают из деревянной вагонки, уложенной горизонтально.

Обустройство пола

Конструкция и покрытие пола может быть разным в зависимости от того, для какого именно банного помещения оно делается. Там, где постоянно будет литься вода, лучше сделать проливной пол. Он собирается из обычных досок не вплотную, а с небольшими зазорами, чтобы вода стекала в грунт. Утеплитель такому полу не требуется.

Работа по укладке пола начинается укладкой лаг. Потребуются опорные столбики, если расстояние между точками опоры превышает 3 метра. В местах, где лаги касаются основы, укладывается рубероид в несколько слоев. Доски монтируются сверху на лаги. Проливной пол чаще всего не фиксируют, чтобы была возможность его поднять и как следует просушить.

В остальных помещениях (парилка, раздевалка и комната для отдыха) полы монтируются тоже довольно просто. Брусья крепятся к лагам, а наверх кладутся доски для чернового пола. На них укладывается рубероид и утеплитель в толщину около 10 см. Устанавливая доски для чистового пола, нужно не забыть про оборудование пароизоляции с помощью пергамина.

Для пола в душевой нужна совсем другая технология. Для этого помещения можно даже сделать отдельный фундамент. Лагами для такого пола служат асбестоцементные трубы. Сверху на них стелится обрезная доска толщиной примерно 5 см. Между досками необходимо оставить небольшие зазоры в 5-6 мм. По завершении всех этапом пол прижимают плинтусами.

Крыша

Если обобщить, то конструкцию крыши состоит из двух основных элементов: система стропил и сам настил с обрешеткой. Она может еще включать чердачное перекрытие, но часто плоские кровли делают без него. Крыша для бани может быть односкатной или двускатной. Четырехскатные конструкции встречаются гораздо реже. Схема их возведения довольно простая и с ней справится даже начинающий строитель.

Крыша с одним скатом сооружается, когда баня пристроена в жилому помещению или при необходимости сэкономить средства. Ее преимущества – отсутствие требований к высоте кровли, маленькая стоимость и простота в возведении.

Двускатную крышу чаще делают в бревенчатых банях. Высоту и наклон выбирает владелец, учитывая погодные условия в регионе и наличие планов по дальнейшему использованию подкровельного пространства.

Разновидности стропильных систем показаны на схеме.

Угол наклона крыши можно определить самостоятельно, чем больше он будет, тем легче осадки будут соскальзывать с крыши. Слишком крутой наклон не стоит делать на местности с сильными порывистыми ветрами. В заснеженных регионах севера оптимальным будет угол в 45 градусов, а в местах с необильными зимними осадками лучше оборудовать плоскую крышу. Нужно помнить, что чем меньше угол кровли, тем меньше материала понадобится и стоимость, естественно, будет ниже.

Опоры

Опорой служат балки и основа для стропил, которая расположена по периметру стен (мауэрлат). Балки могут выходить за пределы стен не больше, чем на полметра, иначе потребуются дополнительные опоры. Кровельная система односкатной крыши опирается на стены на разных уровнях, а стропильные фермы крепятся с помощью стропильных брусков и прогонов.

Способы установки стропил

Стропила – основа будущей крыши. Легче всего строить из готовых элементов, соединяя их саморезами или шурупами. Зарубки стоит делать исключительно в точках опоры, а какие именно и где – показано на схеме.

Стропила бывают висячие и наслонные. Рассмотрим подробнее каждую из разновидностей.

Висячие стропила

Такие стропила упираются друг в друга в наивысшей точке, образуя ощутимое горизонтальное давление. Чтобы его уменьшить, нужно соорудить нижний пояс, который в данной конструкции можно назвать основанием «треугольника».

Стоит уделить особое внимание соединениям в такой стропильной системе, они должны быть максимально надежными и жесткими, чтобы справляться со значительными нагрузками.

Наслонные стропила

Этот тип чаще используют для односкатных крыш. Тут не нужны затяжки для укладки стропил. Они устанавливаются просто вдоль ската и опираются на мауэрлат, который, в свою очередь, опирается на несущие стены. Варианты возведения системы с наслонными стропилами показаны на схеме:

Стропила для двускатной крыши

Основа этой крыши – стропила одинаковой величины, установленные поочередно. На эту основу позже укладывается кровля, утеплитель, гидро- и пароизоляция. В зависимости от особенностей конструкции «равнобедренный треугольник» дополняют дополнительными элементами для укрепления.

Для удобства и обеспечения безопасности можно собрать стропильную систему на земле. Правда, потом ее придется поднимать наверх, для чего понадобится целая команда работников или специальная строительная техника.

Профессиональные строители рекомендуют для начала выполнить шаблон, который по форме будет точно таким же, как и все последующие стропильные фермы. Для этого необходимо соединить две стропильные фермы в верхней точке с помощью гвоздя. Потом противоположные концы помещаются в точку будущей опоры и фиксируется. Важно на протяжении всей работы контролировать, чтобы установка стропил была четко вертикальной. Делать это можно с помощью отвесов.

Монтаж начинается с установки фронтальных стропильных ферм, между которыми нужно натянуть шнур (в последующем он будет служить ориентиром). Стандартное расстояние между стропилами равно 1,2 метра, но величина может изменяться как в большую, так и в меньшую сторону в зависимости от особенностей каждой отдельной крыши.

Стропила для односкатной крыши

Основа для утеплителя выкладывается для таких крыш с оптимальным шагом в 0,5 метра. При расстоянии между опорами менее 5 метров дополнительные стойки можно не делать.

За периметр постройки стропила обычно выносят на 40–45 см, что поможет оборудовать карнизы. Для материала обрешетки подойдет брус или доска. Шаг между ее элементами определяется в соответствии с разновидностью кровли. Для мягкой кровли подойдет дощатая обрешетка с промежутками в 1-2 см. Для листовой – из бруса с расстоянием между элементами от 20 до 45 см.

Технология монтажа подразумевает начало работ с конька и постепенное передвижение к карнизам. Для фиксации используются обычные шурупы или саморезы.

Вентиляция

Оборудование системы вентиляции – один из самых важных этапов в строительстве каркасной бани. От ее качества зависит не только комфортное проведение банных процедур, но и безопасность людей внутри.

Для растопки используется уголь или дрова. Чтобы не отравиться угарным газом и не допустить проникновения продуктов горения внутрь, необходима качественная вентиляция. Она же поможет справиться с образованием грибка и конденсата.

В определенные промежутки времени из парилки нельзя выпускать воздух, это значит, что вентиляция должна быть плотно закрыта. Желательно организовать систему с возможностью ручного регулирования перемещения воздуха в бане.

Важно продумать систему заранее, еще на этапе проектирования. В готовое здание внедрить вентиляцию будет очень проблематично.

Для разных типов зданий подразумеваются отдельные вентиляционные системы. Это относится и к каркасным баням.

Очень важно, чтобы было куда уходить излишней влага и теплу. Для каркасных конструкций профессионалы советуют устанавливать смежную вентиляцию. Она сможет избавляться от лишнего пара, и приносить вместо него свежий воздух.

Потребуется два отверстия – через одно воздух будет входить в помещение, через другое выходить. В них устанавливаются трубы, которые можно дополнить установкой вентиляторов. Такая система будет работать при любых погодных условиях.

Чтобы вентиляция получилась хорошей, нужно максимально правильно разместить эти отверстия. Тогда воздух сможет, грубо говоря, входить куда нужно и выходить откуда нужно.

Есть несколько стандартных схем для расположения отверстий. Первое, что стоит учесть – расположение топки в бане. Если она находится внутри парилки, нужно будет работать по одной схеме, если за ее пределами – по другой.

пошаговая инструкция работ от фундамента до крыши

Содержание статьи:

Технология строительства предполагает, что постоянные и временные нагрузки воспринимают не стены, а стойки и балки объемного каркаса. Стены между вертикальными элементами обшивают брусом, досками, щитами, плитами ОСБ, устанавливают утеплитель. Метод подходит тем, кто решил соорудить каркасную баню своими руками, чтобы сделать работу быстро и обеспечить функциональность на высоком уровне.

Плюсы и минусы бани на каркасной основе

Для каркасной постройки не нужен мощный фундамент

Конструкция состоит из вертикальных опор, промежуточных прогонов, соединительных подкосов и нагелей. После окончания сборки элементы каркаса работают на сжатие, не получают изгибающей нагрузки, поэтому время эксплуатации продлевается.

Положительные моменты постройки:

небольшой вес не потребует устройства заглубленного фундамента;
для отделки есть большой выбор материалов;
можно строить круглый год;
экологическая чистота деревянной постройки.

К минусам относят зависимость от влаги, возгорания. Перед началом монтажа пиломатериалы обрабатывают предохранительными препаратами.

Технология строительства

Внешние опоры монтируют по схеме планировки, между собой соединяют горизонтальными и диагональными связями. Вертикальные стойки опирают на нижнюю балочную обвязку, сверху их соединяют брусками. Опоры ставят с шагом 30, 40, 60 см, цокольный и верхний пояс делают из деталей, аналогичных по сечению стойкам. К вертикальным элементам каркаса крепят внутреннее и наружное покрытие.

Детали снабжают пропилами, пазами и шипами для удобства сборки каркаса бани. Модульный вариант по типовому проекту поступает в разобранном виде с точно подогнанными соединениями и подробной инструкцией. Элементы не нужно дорабатывать по месту для поэтапной стыковки.

Материал для возведения каркасной бани

Для возведения каркаса используют брус – обычный или клееный

Традиционно бани рядом с домом или дачей сооружают из древесины. Чаще применяют профилированный брус. Если хотят удешевить строительство, берут окоренные бревна и неоцилиндрованные бруски. Для стоек используют хвойные породы, применяют клен.

Зашивку стен комбинируют, используют керамические кирпичи или крупноразмерные блоки из газобетона и пенобетона. Кирпичи используют клинкерные, пустотелые, берут обожженные глиняные. Шликерный, сырцовый кирпич и силикатные не используют для строительства стен бани.

Внутри строение утепляют стекловатой, некоторыми видами пенополиуретана, снаружи ставят пенопласт, пенополистирол, минеральную вату.

Советы по выбору строительных материалов

Маленькие строения возводят из квадратного бруска 15 х 15 см, для крупных берут сечение 15 х 20 см или 20 х 20 см. Иногда применяют двутавр — два длинных бруса с перемычкой между ними. Влажность строительного леса на момент монтажа не должна превышать 18%. Иногда строят баню из металлокаркаса.

Материалы для закладки промежутков между стойками должны отвечать необходимым требованиям для строительства бань:

сопротивляться действию влаги;
не реагировать на действие атмосферных факторов;
быть прочными и долговечными.

Крышу делают с деревянными стропилами и обрешеткой, для покрытия выбирают профлист, металлочерепицу, шифер.

Проекты каркасно-щитовых бань

Чертежи каркасной бани можно заказать в строительной организации

Чертежи и расчеты делают, чтобы строительство каркасной бани своими руками происходило точно по размерам, а соединительные узлы были выполнены без перекосов и зазоров.

В проекте есть чертежи:

планы расположения стоек, свай фундамента или бетонной ленты;
боковые разрезы дают понятие об отметках расположения по высоте стоек, связей, прогонов, деталей крыши;
отдельно прорисованные узлы показывают варианты соединения элементов.

Часто используют типовые проекты, их привязывают к существующим условиям.

Как построить каркасную баню

Завозят материалы по расчетам проекта, изучают схему сборки. Готовят площадку и строят фундамент.

Пошаговая инструкция строительства каркасной бани 3х4 своими руками:

строят нижний пояс;
ставят лаги для обустройства пола, черновой настил;
делают гидроизоляцию, пароизоляцию, кладут утеплитель;
монтируют стойки, диагональные раскосы;
выполняют ригельное перекрытие под чердаком;
ставят кровельные элементы (балки, фермы, стропила).

Прокладывают изоляцию, ставят обрешетку, монтируют покрытие, затем прокладывают коммуникации, делают внутреннюю и наружную отделку.

Устройство фундамента для каркасной бани

Варианты фундамента под каркасную баню

Траншею шириной 40 см копают на 0,7 м в глубину. На дне прокладывают геотекстиль, чтобы края затем закрыть сверху щебеночной подсыпки. На дне насыпают песок и щебень (5 и 10 см, соответственно), трамбуют. В углах предусматривают дренажные отверстия.

Опалубку делают из щитов, досок, ставят подпорки из реек. Кладут рубероид, его края заводят вертикально на стены. Прокладывают армирование стержнями диаметром 10 – 12 мм. Бетон заливают в опалубку, загоняя смесь кельмой в промежутки между арматурой. Регулярно применяют электровибратор для избавления от воздушных пузырей.

Сборка стен

Готовят по размеру однотипные стойки и прогоны. Нижний пояс устраивают по слою гидроизоляции на поверхности фундамента. Для этого кладут три слоя рубероида, клеят на смоле или готовой мастике. Опоры монтируют отдельно каждую или стыкуют укрупненные узлы внизу, затем поднимают в монтажное положение.

Стыкуют бруски в каркасе способом в полдерева. Если на верхней обвязке применяют доски в два слоя, их соединяют подобным методом, но применяют дополнительно угловую связку.

Строительство крыши

Правила монтажа двускатной кровли

Возводят двускатную или односкатную кровлю. Во втором варианте с одной стороны монтируют более высокие опоры, на которые крепят наклонные балки. Для двух скатов изготавливают фермы, а стойки делают одинаковой высоты. Вариант плоской крыши также делают с малым наклоном (10 – 15°).

Конструктивные элементы пропитывают антисептиком перед установкой. Стыкуют кровельные детали болтовым соединением, используют скобы, стальные и деревянные шпильки. Шаг стропильных ног выбирают в соответствии с проектом, принимают во внимание вес покрытия, величину ветровой и снеговой нагрузки.

Устройство и отделка пола

Если пол будет деревянный, на этапе устройства нижней обвязки ставят лаги для фиксации досок. Лаги дают дополнительную жесткость и прочность нижней части остова.

Пол в бане делают четырех видов:

деревянный протекающего типа;
сплошной из досок;
бетонный;
бетонный с подогревом.

В первом случае вода стекает в грунт под полом или в дренажную подушку. В остальных вариантах делают небольшой уклон, а внизу монтируют воронку для приема воды. Обязательна тщательная гидроизоляция покрытия и утепление.

Внутренние работы

Коммуникации и электропроводка в каркасной постройке

В бане проводку делают внутренней, скрывают в пластиковых желобах, не разрешается размещать питающие кабели в металлических коробах или шлангах со стальной оплеткой. Светильники применяют с влагозащитными корпусами, в парилке не ставят розетки и выключатели, только в предбаннике.

Водопровод прокладывают в земле, если баню эксплуатируют круглый год. Трубы размещают с учетом промерзания, изолируют утеплителем. При только летней эксплуатации допускают воздушный способ подачи воды в шланге, но с наступлением холодов жидкость сливают из труб, бачка и сифона унитаза.

Как лучше обустроить печь

Рационально работает выносная топка, которую с парилкой соединяют каналом для подачи нагретого воздуха. Для печи необходимо отдельное основание из кирпича или железобетона. В стене предбанника, смежной с парной комнатой, вырубают канал, который обкладывают кирпичом с термоизоляцией.

Вертикально устанавливают дымовую трубу с выводом на крышу.

Место для топочного канала выбирают так, чтобы не уменьшать место для полок в парной.

Фундамент печи изолируют термостойким изолятором, например, стекловолокном, асбестом. Пред дверкой печи набивают металлический лист.

Схема утепления каркасной бани

Утеплить стены можно с помощью минваты

Применяют виды изоляции, которая не выделяет ядовитые компоненты в условиях влажности и жары. Минераловатные маты напитываются влагой и теряют качество, поэтому для них нужен вентилируемый зазор между утеплителем и гидроизоляцией.

Хорошо работает фольгированный вид. Его ставят блестящей стороной в комнату, чтобы тепловые инфракрасные лучи отображались обратно в помещение. Фольгу выбирают по толщине стен, экран ставят отдельно или вместе со стандартным утеплителем. Отражение тепла существенно снижает объем топлива.

Устройство слива

Объем стоков зависит от площади бани, интенсивности использования.

Слив организуют следующими способами:

приемка жидкости в грунт под полом;
отведение по системе с дренажными колодцами;
использование выгребной ямы;
применение системы септиков;
врезка в городскую канализацию.

Трубы в земле изолируют от промерзания, ставят под уклоном в сторону приемного отстойника. Своевременный отвод воды помогает избежать плесени, грибка и разрушения конструкций пола. Для бани делают отдельную канализацию или выводят трубу в систему общего слива к септикам.

Установка правильной вентиляции в бане

После использования парилки требуется интенсивное проветривание, чтобы снизить влажность в помещении.

Применяют три вида вентсистемы в банном комплексе:

естественное выведение и подача;
принудительный способ;
система с очисткой и рекуперацией воздуха.

В первом случае воздух уходит и подается по встроенным или навесным каналам. Принудительный метод предусматривает использование вентиляторов. Их монтируют на входе выводного и выходе подающего канала. Сложную систему очистки используют в больших заведениях, в частных строениях ее не ставят из-за дороговизны.

Финишная отделка

Деревянные полы пропитывают льняным маслом, чтобы уменьшить проникновение влаги. Бетонные полы отделывают керамической плиткой, керамогранитом с шероховатой поверхностью. Для изготовления лавок и отделки стен применяют только лиственные породы, чтобы снизить выделение смол в атмосферу помещения.

Хвойную древесину не применяют для изготовления банной мебели, покрытия стен, потолка. Лавки, скамейки и полки пропитывают маслом или соединяют его с воском. Нельзя использовать лаки и синтетические красители, испарения которых в жару нанесут вред здоровью.

пошаговая инструкция как построить и своими руками типовой проект

Преимущества каркасных конструкций

Постройка каркасной бани требует соблюдения определенных правил. Такое сооружение состоит из несущей конструкции, которая обшита панелями ОСБ. Между стеновыми плитами укладывают утеплитель и пароизоляцию.

Совет! Можно сэкономить на постройке каркасного сооружения, выбрав для утеплителя солому или опилки.

Каркасная баня из подобных материалов имеет небольшой вес и поэтому не требует создания внушительного основания. Его легко возвести самостоятельно.

Очевидными преимуществами каркасного строительства являются:

небольшие затраты на устройство фундамента;
все работы можно выполнить самостоятельно, не применяя тяжелую технику;
непродолжительные сроки возведения.

У каркасной технологии есть и свои минусы, которые требуют упоминания. Основным недостатком таких бань является их повышенная пожароопасность. По этой причине лучше заняться тщательной обработкой всех элементов конструкции огнеупорными составами. Для проводки в каркасной конструкции следует выбрать негорючие кожухи.

Важно! Особое внимание в каркасной бане уделяют влагоизоляции стен. Минеральные теплоизоляторы отлично впитывают влагу, в результате чего их положительные свойства теряются.

Нюансы возведения каркасной бани

Прежде чем поговорить о нюансах, стоит отметить, что у каркасных бань существует один минус, о котором нельзя не сказать. Влага при дожде, снеге проникает сквозь брусья как через решето и способна нанести непоправимый вред. Исходя из этого, существует ряд нюансов при строительстве.

При строительстве каркасной бани, использование теплоизоляции становится обязательным. Во-первых, это предотвратит потерю тепла, а во-вторых, это создаст некую герметичность. Утеплять можно минеральной ватой или стекловолокном.
Необходимо будет также провести пароизоляцию. Это предотвратит образование конденсата и сохранит дерево в прекрасном состоянии долгое время. Выбор можно остановить на любом материале, будь то пленка, рубероид или пергамин.
Если почва на участке плотная, можно использовать упрощенные варианты фундамента типа свайных.

Советы по выбору строительных материалов

Для строительства стен деревянной каркасной бани необходимо выбирать лиственные сорта, так как они меньше всего подвержены деформации, а также имеют высокую степень теплоизоляции.

Доска из лиственницы для строительства бани

Можно использовать и более дешёвый материал — сосновые доски и брус, но в этом случае они подойдут только для возведения самого каркаса. Для отделочных внутренних работ их лучше не использовать, так как сосна при нагревании выделяет смолу, которая не только издаёт специфический запах, но и при соприкосновении с человеческим телом может нанести термические ожоги.

Сосновые доски для строительства бани

Внешние и внутренние стены бани обычно обшивают листовыми плитами OSB или ЦСП, которые имеют невысокую стоимость и просто монтируются.

Цементно-стружечные плиты для обшивки стен

Не рекомендуется использовать рулонные битумные материалы для устройств пароизоляции, так как под действием высокой температуры они будут издавать специфический неприятный запах. Лучше всего приобретать недорогой пергамин или фольгированную плёнку.

Фольгированный утеплитель для стен

Внутреннюю облицовку обычно выполняют вагонкой, а наружную сайдингом или блокхаусом.

Блок хаус для внешней отделки стен

Пошаговая инструкция по возведению каркасной бани своими руками

Начинается все, как водится, с проекта. После принятия решения о месте строительства, следует изучить почву для определения, какой будет нужен фундамент, в зависимости от типа почвы.

На схеме нужно сразу предусмотреть все коммуникации – воду, электричество, а также вентиляционную систему. Сразу стоит продумать, какой материал будет применяться в качестве кровли.

Проект каркасной бани

Рассчитаем метраж навскидку: какая семья или компания по численности будет посещать постройку? Стандарт для средней семьи – это проектировка 4Х6 или 3Х6 метров. Смотрим:

Классика для здорового отдыха.

Вариант с террасой:

Классическая, компактная 4Х3:

Каркасная баня 6х4

Особенностью компактной каркасной бани 6 на 4 является необычная форма ее террасы и комнаты отдыха, которая зрительно помогает расширить пространство небольшого помещения.

Каркасная баня 4х5

Классическая русская баня 4 на 5 состоит из санузла, парной и комнаты отдыха.

Каркасная баня 5,4х6,3 м

Данный проект является достаточно вместительным для отдыха небольшой компании друзей и одновременно настолько компактным, чтобы поместиться даже на небольшом либо почти полностью застроенном участке земли.

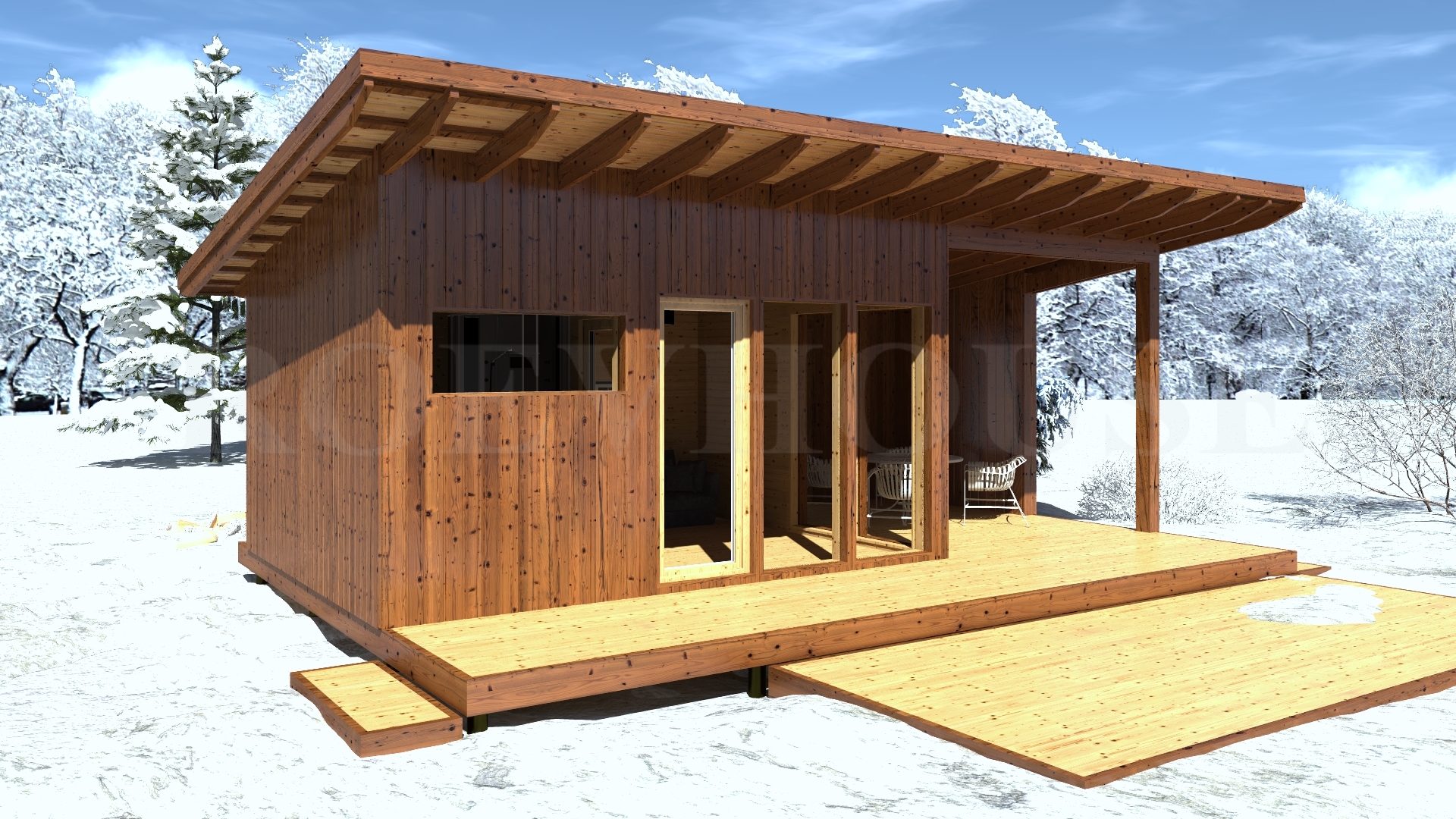

Каркасная баня с террасой

Небольшая терраса придает особенной миловидности бане, построенной по представленному проекту, делая ее похожей на миловидный деревенский домик.

В действительности внутри здания расположена не только традиционная парная и комната отдыха, но и раздельный санузел, и спальня, что делает такую баню вполне пригодной для проживания.

Небольшое такое строение может быть построена всего за несколько дней, а прослужить вам долгие годы.

В данном проекте присутствуют все необходимые составляющие для комфортного отдыха.

Каркасная баня 5. 25×5.25 м

Небольшая каркасная баня с большим крыльцом либо маленькой террасой может послужить настоящим украшением вашего двора.

Помещение состоит из комнаты для отдыха, помывочной и парной.

Красиво выделенный фундамент и естественный цвет краски для дерева делают данный проект особенно миловидным снаружи. Внутри бани дополнительно присутствует небольшой тамбур, защищающий помещение от морозов.

Следующий вариант особенно примечателен своей двойной остроконечной крышей. Такое строение предоставляет возможность обустроить второй дополнительный мансардный этаж.

Благодаря компактным размерам бани, банная печь может справиться с обогревом всего помещения в любую погоду.

Высота потолков мансарды приемлема даже для высокого человека, благодаря особенной форме крыши.

Расчёт материалов

Рассмотрим расчет материалов на примере возведения каркасной бани размером 4х4 метра. Нам понадобится определённое количество материалов и инструментов.

Материалы

Цемент –Марка 400.
Песок — просеянный крупный.
Брус — 150х150 мм.
Брус — 50х150 мм.
Брус — 40–50 мм.
Доска необрезная.
Доски для устройства опалубки.
Арматура.
Блокхаус для наружной отделки.
Теплоизоляционный материал (маты или рулоны).
Фольгированная плёнка для пароизоляции.
Полиэтиленовая гидроизоляционная плёнка.
Трубы для устройства канализации и слива.
Кран для слива воды.
Рубероид.
Антисептические средства.
Металлические входные двери.
Оконные металлопластиковые блоки.
Вагонка для внутренней отделки.
Анкера и саморезы.
Шифер.
Оцинкованная труба для дымохода.
Печь каменка и водяной бак на 70 и 120 л.
Насос для подачи воды.

Инструменты

Лопаты.
Бетономешалка.
Бетонный вибратор.
Молоток.
Шуруповёрт.
Строительный уровень.
Уголок.
Электролобзик.
Кисти малярные и валик.

Технология строительства фундамента своими руками

Для каркасной бани можно использовать любой тип фундамента.

Свайный

Очень прост в возведении, надёжен. Используется для небольших и лёгких конструкций. Обрёл свою популярность благодаря дешевизне и быстровозводимости. При выборе фундаменты важными параметрами являются глубина промерзания почвы и залегания грунтовых вод. Сваи должны ставиться глубже этого уровня. Помимо этого, для большей надёжности максимально сократите расстояние между точками опоры. Готовьтесь к тому, что придётся копать глубоко.

Есть определённые тонкости использования свайного фундамента:

Лучше всего такой вид фундамента подходит для нестабильного грунта (песок, торфяник). В этом случае опоры закапываются в почву на ту глубину, где есть твёрдая стабильная опора. Таким образов вес сооружения будет приходиться на хороший грунт.
Там, где почва промерзает ниже 1500 см, сваи — отличный вариант основы.
Если поверхность грунта неровная и сильно бугристая, то конструкция на столбчатом основании также станет единственным выходом. В этом случае не придётся выполнять большое количество работ по выравниванию участка.
Ещё один тип грунта, идеальный для применения свайного фундамента — плотный. Для того чтобы вырыть траншею или котлован в нём, придётся приложить немало усилий. А скважины для свай пробурить гораздо проще.

Таблица: виды свай

Наименование	Описание
Забивные железобетонные сваи	Эти колонны нечасто используются в строительстве, поскольку для их монтажа требуется специализированная техника. Но такой фундамент получается прочным.
Винтовые сваи из металла	Этот вариант свай хорошо подходит для строительства бани. Их можно вкрутить в грунт своими руками. Единственным минусом является хорошая теплопроводимость. Полы с такими сваями нужно хорошо утеплять.
Буронабивные сваи	Этот вариант наиболее затратен по времени, но используется чаще всего.

Фотогалерея: типы свай

Буронабивные сваи чаще всего используются при строительстве бани

Винтовые металлические сваи можно монтировать самостоятельно

Забивные железобетонные сваи не подходят для бани

Расположение и размеры свай

Ключевые места для расположения свай — это углы здания, места, где наружная стена соединяется с простенком и, конечно же, необходимо устанавливать промежуточные столбы по длине стен. Расстояние между опорами должно быть не менее 2 м, чтобы не нарушалась несущая способность основания.

Места расположения столбов свайного фундамента строго предопределены

Не стоит делать столбы с диаметром меньше 20 см. Чем этот параметр больше, тем лучше будут несущие способности фундамента.

Чтобы понять какой длины нужны столбы, нужно знать:

на какую глубину промерзает почва;
на какой глубине начинается надёжный не плавучий грунт.

Уровень промерзания для определённого региона практически неизменный. А вот, чтобы разобраться с состоянием почвы, на помощь придёт пробное бурение, которое всё покажет.

Пошаговая инструкция возведения свай из кирпича

Бутовый камень или кирпичи также часто используют для создания фундамента. Их фиксируют друг с другом бетонным раствором. Располагать такие столбы стоит по той же технологии, что и сваи. Это касается и расстояний между ними. Угловыми столбы делаются квадратными (380х380 мм), а промежуточные прямоугольными (380х250 мм). Они должны возвышаться над почвой на 300–400 мм и уходить в глубину на 250–300 мм.

Столбчатый фундамент можно сделать из кирпичей

Вся работа по сооружению фундамента проходит в несколько этапов:

Выровняйте и расчистите участок.
Отметьте места, где будут стоять столбы.
Пробурите отверстия необходимой глубины. Дно гидроизолируйте.
Бетон заливайте постепенно, трубу после этого достаньте максимально аккуратно.
Процесс формирования сваи нужно тщательно контролировать
Когда труба достигнет отметки 200–300 мм, зафиксируйте её, дождитесь пока бетонная смесь хорошо затвердеет, армируйте.
Как только основание бетона застыло, можно заполнить трубу цементным раствором до конца.
Сформируйте ростверк, используя крепкий брус.

Ленточный фундамент

Это наиболее распространённый вариант основания. Причём не только для строительства бани. Свою популярность он обрёл благодаря лёгкости возведения. Идеально подходит для несыпучих неподвижных грунтов, с глубоким залеганием грунтовых вод.

Ленточный фундамент легко возводится своими руками

Для строительства бани его не нужно слишком заглублять, особенно если почва не сильно промерзает.

Если печь бани требует отдельного фундамента, то лучше его начинать строить вместе с основанием для всей постройки.

Выполните действия в следующей последовательности:

Хорошо расчистите участок, где будет строиться баня, и близлежащую территорию. Максимально выровняйте площадку.
Начните разметку внутреннего контура ленты фундамента. Вбейте 2 колышка в землю и натяните между ними верёвку.
С помощью строительного угольника отмерьте углы в 90 градусов от уже поставленных колышков и, используя рулетку, отмерьте расстояние до следующих.
Натяните верёвки между колышками.
Сделайте внешний контур по тому же принципу. Между верёвками должно быть расстояние в 100 мм. Это ширина будущих стен конструкции.
Разметка ленточного фундамента
Выкопайте траншею по разметке. Глубина зависит от того, насколько промерзает почва. Она должна быть глубже на 200 мм этого уровня. Утрамбуйте дно траншеи.
Сделайте песчано-щебневую подушку толщиной 100–200 мм. Когда засыпаете песок, смачивайте его водой и утрамбовывайте. Это нужно проделать несколько раз. Поверх песка засыпается щебень. Снова всё утрамбовывается и ровняется.
Сделайте опалубку, используя обрезную доску. Она должна возвышаться над землёй на 300 мм и более.
Оберните опалубку полиэтиленом, крепя его скобами степлера. Это предотвратит вытекание бетона.
Полиэтилен предотвратит вытекание бетона
Положите армированную сетку для придания дополнительной жёсткости и прочности фундаменту.
Залейте бетонный раствор.

Заливайте бетонную смесь с высоты 500 мм и меньше. Так бетон не расслоится.

Изготовление пола и коммуникаций

Конструирование пола в бане своими руками, не сложное занятие, но имеет свои нюансы.

Процесс изготовления:

Определяем расположение вывода воды. Подводим канализационную трубу. Укладываем гидроизоляцию. Сверху изоляции кладем деревянные балки. Крепим лаги к балкам и фиксируем на них поперечные балки.
На получившуюся конструкцию снизу прикладываем листы облицовочного материала, желательно ОСП. Делаем отверстие под трубу канализации. И фиксируем материал на саморезы.
Укладываем слой гидроизоляции. Необходимо, чтобы она полностью закрыла площадь пола, стыки фиксируем скотчем. Далее, укладываем утеплитель. Зашиваем листовым материалом.
Делаем изоляцию канализационных стоков. Понадобится пленка и герметик. Там, где будет располагаться моечная зона, пол лучше оборудовать плиткой, а в части отдыха – вагонкой.

Сделав такой пол в каркасной бане своими руками, можно отдыхать даже в зимний период. Если планируете пользоваться постройкой при теплой погоде, достаточно уложить и закрепить на фундаменте, балки, прикрепить поперечный брус, и обшить поверхность досками.

Слои

Деревянные полы можно назвать слоистым пирогом, который состоит из нескольких уровней:

Чернового. Основа для каркасной постройки — плиты OSB, толщина которых не должна быть меньше 6 мм. Они набиваются на нижнюю поверхность лаг. На черновое покрытие настилаются слои гидро- и теплоизоляции.
Чистового. Это финишный слой. Для деревянных полов подойдет доска, для бетонных поверхностей — керамическая плитка или керамогранит.

Соблюдать количество слоев при строительстве обязательно.

Виды

В каркасных домах может обустраиваться два вида покрытий — деревянный и бетонный. Каждый из них имеет определенные особенности, строится по-разному.

Деревянный

Самый популярный вид половых покрытий для классических русских бань. Преимущества:

экологическая чистота материала;
низкая цена;
медленное промерзание материала;
привлекательный вид.

Недостатки:

со временем древесина теряет привлекательность;
дерево разрушается при длительном воздействии влаги.

Чтобы избежать разрушения, древесину нужно покрыть специальными антисептиками.

Протекающий

Протекающие конструкции состоят из нескольких уровней:

фундамента постройки;
балок, расположенных на фундаменте;
досок, закрепленных на балках с небольшими промежутками.

Мыльная вода стекает через отверстия в полу на землю или в подготовленный слив. В моечной комнате зимой очень холодно.

Непротекающий

Непротекающие деревянные полы — сплошные настилы из досок, которые расположены под углом в одну сторону. В самой нижней точке размещается сливная решетка, через которую из бани выводится отработанная жидкость. Конструкция непротекающего настила:

плиты OSB толщиной до 6 мм;
ветроизоляция, гидроизоляция;
теплоизоляция из минеральной ваты;
защитная плита OSB толщиной 18 мм;
два слоя пенополистирола;
пароизоляция;
армирующая сетка из стекловолокна;
бетонная стяжка с армирующей сеткой;
напольное покрытие из досок.

В бане с непротекающим настилом приятно париться зимой, летом.

Бетонный

Это самые дорогие, сложные конструкции в плане обустройства. Преимущества:

долговечность, прочность, надежность;
отсутствие вредных веществ при сильном нагревании;
выдерживание частых перепадов температур, длительного воздействия влаги.

Недостатки:

Без дополнительного утепления бетон быстро промерзает.
Нужно затратить много сил, денег, чтобы построить бетонное основание.

После настила пола нужно делать декоративную облицовку бетонных поверхностей, чтобы улучшить их внешний вид.

Электропроводка

Электропроводка каркасной бани необходима как минимум для освещения пространства парной и комнаты отдыха. Как максимум в бане может быть установлена электрическая нагревательная печь.

Если планируется только освещение – достаточно суммарных 1,5-2 кВт электроэнергии. Если же будет электрический обогрев помещения – необходимо до 6 кВт.

Распределение электропроводки.

Энергосистема каркасной бани запитывается от распределительного щитка. Его располагают в сухом помещении – на веранде или в комнате отдыха. От щитка выполняется разводка проводов, которая на деревянных стенах располагается поверх досок.

Внутри парной не устанавливают выключатели, розетки по причине слишком высоких температур и влажности. Освещение внутри парной монтируют на стене. Его не крепят на потолке по причине максимально высоких температур под потолочной поверхностью.

Утепление каркасного дома своими руками←
→Расчет стоимости материалов для каркасного дома

Сборка каркаса и возведение стен

В процессе возведения стен существенное значение имеет межосевое расстояние. Показатель будет равен 0,6 м при условии, что подготовка проёма и состыковка с остальными стенками не планируется. В противном случае щель надо уменьшить до 0,4 м. Расстояние между стойками будет зависеть от габаритов дверей и окон. Для каркаса нужно использовать доски 50х100 мм. Последовательность действий по возведению стен:

Первым делом нужно разметить места, где будут располагаться стойки.
Выполняется монтаж угловых стоек. С помощью уровня нужно установить детали в четырёх углах бани, проверить размещение и временно зафиксировать рейками в вертикальном положении.
Временные укосины удерживают угловые стойки в вертикальном положении
Монтируются вертикальные стойки в боковых частях. По проекту высота конструкции составляет 2 м, поэтому планки должны быть такой же длины. В нижней части для фиксации используются железные уголки и самонарезающие винты.
Детали фиксируются с помощью саморезов в вертикальном положении
Понадобится изготовить дополнительную стойку в месте скрепления рамы со стенами или перемычкой.
Производится установка промежуточных элементов. Рекомендуемый шаг между силовыми элементами каркасной постройки составляет 0,5–1 м. Расстояние зависит от планируемых нагрузок.
Оптимальный шаг между силовыми элементами составляет от 0,5 до 1 м
Вертикальные стойки можно устанавливать поочередно и временно фиксировать. После этого выполняется верхняя обвязка. Чтобы ускорить и упростить процесс фиксации, можно изготовить шаблон длины вспомогательных опор. Между опорами в углах надо натянуть нитку и пройтись по периметру шаблоном. Следует сверить расстояние между рядом обвязки и ниткой на всех участках конструкции. Если ошибок нет, по шаблону надо отрезать необходимое количество опор.
Все детали скрепляются между собой гвоздями.
Выполняется установка верхней обвязки. Её следует закрепить на угловых стойках. Чтобы снять прогиб доски, в нескольких местах нужно установить временные опоры. В результате каждая промежуточная стойка может быть закреплена сразу к двум обвязкам.
На следующем этапе выполняется монтаж промежуточных стоек согласно схеме
Использование металлических уголков позволяет сократить время на фиксации каркаса, а также снизить потребность в материале для изготовления временных подпорок.
Между опорами укладываются горизонтальные полочки.
Верхний обвязочный брус и зафиксированные промежуточные стойки
Когда каркас будет смонтирован, можно приступать к обшивке стен. Обшивку лучше всего выполнять с помощью вагонки или ОСП плит. В качестве крепежных элементов следует использовать шурупы.
Поэтапно устанавливаются остальные промежуточные детали и производится обшивка.

Если планируется изготовить каркасную баню с мансардой, нужно оставить место для установки дверей и окон.

Для каркасной конструкции используются планки 100 мм, поэтому утеплитель должен быть соответствующей толщины.

Толщина минеральной ваты должна соответствовать толщине досок

В процессе монтажа лишнюю длину и ширину можно будет сжать, в результате будут плотно закрыты образовавшиеся зазоры.

В процессе утепления нужно тщательно осматривать каждое соединение, в противном случае конструкция будет негерметичной. Такие бани непригодны к использованию. Паро- и гидроизоляция делается из фольги. Минимальная толщина материала — 40 мкм. Стыки фольги заклеиваются скотчем или фольгированной плёнкой. Фольга укладывается полосами снизу вверх. Чтобы закрепить фольгу к деревянным деталям, нужно использовать ручной степлер.

Как правильно собрать крышу на каркас

Нужный материал в работу: доска 15Х5. Ставим на ребро и фиксируем. Выдерживаем дистанцию между досками в 10-15 сантиметров. Собираем так называемые «треугольники» и соединяем брусом.

Для балок перекрытия важное условие – должен выдерживаться выступ не более полуметра от уровня стен. В самом конце устраиваем обрешетку из необрезной доски (толщина не более 2,5 см). Кладем поочередно сверху вниз, начиная от конька.

Наши «треугольники» или «косынки» вымеряют так:

Совет! Части стропильной системы проще собрать отдельно, на поверхности земли, а уже потом поднять на каркас.

Для кровли берем мягкую черепицу или металлочерепицу. В крайнем случае профнастил. Но до этого необходимо заняться утеплением. Работаем с наружной части, начинаем по такому списку материалов:
