Плиты эппс для фундамента – Экструдированный пенополистирол (XPS) для фундамента, цена купить в интернет-магазине в Москве

Содержание

Пенополистирол (ЭППС) — лучший утеплитель фундамента

Утепление фундамента пенополистиролом – очевидный метод сделать лучше характеристики теплоизоляции и предупредить вымерзание фундамента. Пенополистирол – это всего лишь пенопласт, сделанный по более продвинутым технологиям.

Экструдированный пенополистирол обладает значительной прочностью если сравнивать с обычным пенопластом, а равно как более комфортной для монтажа структурой плит.

Утепление фундамента пенополистиролом: преимущества и недостатки

Плюсы утепления с использованием пенополистирола:

  • действительно высокие теплоизоляционные свойства, устойчивость к морозам;
  • низкая паропроницаемость;
  • пенополистирольные плиты просто монтировать, разрезать под нужный размер;
  • поверхность не потребует вспомогательной подготовки, допускаются выпуклости;
  • стоимость материала низкая.

Плиты пенополистирола, готовые к использованию в различных строительных отраслях.

Минусы пенополистирола:

  • материал горюч, следовательно при монтаже на цокольную зону фундамента всегда требует отделки с использованием негорючих материалов;
  • пенополистирол нередко повреждается крысами и всегда требует монтажа армирующей сетки;
  • пенополистирол впитывает воду, что содействует его разрушению, следовательно при утеплении фундаментов в мокрой земле нужна вспомогательная гидроизоляция;
  • механическая прочность материала кроме того невысока, следовательно при засыпке грунтом, имеющим плотные образования, требуется дополнительная защита механического типа наподобие щитов.

Материалы и инструменты для использования пенополистирола

До старта работ желательно осуществить расчеты и выяснить толщину и число плит из полистирола. Обычно, для средней полосы хватит плит с толщиной пять-восемь см. Помимо того, вам пригодится дальнейший инструмент и материалы.

  • Перфоратор оснащенный буром. Длина бура – более 15 см, диаметр – 10 мм.
  • Бетономешалка и миксер строительного типа.
  • Гидроизоляция самоклеющаяся в рулонах на полимерной базе. Можно применять  обмазочную, вот только без битума – составляющие мастик на основе битума разрушают полистирол.
  • Грунтовка для бетона.
  • Клей для крепления плит из полистирола к фундаменту.
  • Дюбеля оснащенные тарельчатой головкой для монтажа плит полистирола.
  • Монтажная пена.
  • Сетка арматурная.
  • Раствор из цемента и песка.
  • Гравий и крупнозернистый песок.
  • Материалы для облицовки и подходящий клей.

Использование экструдированного пенополистирола Styrofoam 300-A.

Видео по использованию ЭППС для ленточного фундамента

В этом видеоматериале описывается процедура заливки бетона и создания нижнего ряда несъемной опалубки из Пеноплекса (ЭППС) для ленточного фундамента.

Техника монтажа: 5 основных шагов

  1. При монтаже нового здания к утеплению фундамента приступают сразу по завершению его строительства и монтажа плит перекрытия подвала. Если обдумывается утепление возведенного здания, то фундамент желательно сперва окопать по всему периметру на ширину более метра. Глубина траншеи конечно должна быть такой, чтоб выкопать фундамент до основания.
  2. Стены фундамента необходимо высушить, очистить грязь, остатки земли, пыль и иные загрязнения.
  3. Если дом построен на участке с близким залеганием грунтовых вод – на самом дне траншеи подготавливают дренаж: добавляют слой речного песка и геотекстильное полотно. На геотекстиль кладут гравийный слой, перфорированную трубу поперечником более 10 см, затем гравием наполняют трубу, обвертывают геотекстилем и засыпают песком. Подобного типа дренаж наиболее эффективно уводит воду от стен фундамента. Трубы желательно проложить в колодец коллектора, устроенный недалеко от здания.
  4. Стены цоколя защищают грунтовкой на основе латекса. Грунтовка заполняет все трещинки и отверстия и гарантирует отменное сцепление гидроизоляции с фундаментом.
  5. Добавляют гидроизоляцию с самоклеющимся слоем, проглаживая ее жестким валиком по всей плоскости. Соединения также защищают герметиком.

На гидроизоляцию укрепляют полистирольные листы с использованием специализированного клея. Клей намазывают на лист прерывающейся полосой по бокам, отступая 1-2 см, а равно как определенными точками по оставшейся площади листа.

Укладка плит ЭППС для термоизоляции фундамента, закладываемого на пучинистых грунтах.

Прикладывают плиту из полистирола к приготовленному гидроизоляционному слою и с усилием прижимают. Очередной лист монтируют аналогично внахлестку, при всем этом листы соединяются с использованием особого паза на их соединениях.

Когда фундамент имеет существенную высоту, и требуется определенное число рядов плит из полистирола – ряды укладывают в нужном порядке, чтоб не создавалось слишком больших вертикальных швов.

Методика утепления

Утепление с использованием пенопласта реально как для возводимых строений, равно как и для уже используемых.

Фундамент обязан быть на сто процентов откопан, очищен от грунта, песка, мусора от строительных работ, пятен жира и коррозии.

Оставшиеся части рулонной гидроизоляции с фундамента тоже следует убрать. Утеплять фундамент пенополистиролом рекомендуется не только снаружи, равно как и внутри, но наилучшим вариантом является внешнее утепление, когда в зону теплоизоляции включается фундамент.

Выбираем пенополистирол

Когда речь идет о выборе желательно принимать во внимание два ключевых аспекта – плотность и рассчитанную толщину слоя теплоизолятора. Пенополистирольные плиты обладают толщиной от 30 до 100 мм, если же потребуется подготовить более толстый слой теплоизолятора, их монтируют в 2 слоя.

Таблица цен на пенополистирол ПБС-С и MT от производителя.

Плотность пенополистирола для надлежащего утепления фундамента желательно выбирать от 35 кг/м3, класс горючести для расположенной под землей части фундамента роли не играет, для цоколя куда желательнее подобрать пенополистирол с антипиреновыми добавками, или отделить его от конструктивных горючих элементов дома слоем материала который не горит.

Гидроизоляция фундамента

Этот принципиальный шаг поможет предотвратить намокание фундамента от грунтовых вод в ситуации пропускания их слоем теплоизолятора.

Пример актуальной подземной схемы гидроизоляции фундамента от воздействия грунтовых вод.

Гидроизоляцию под термоизолятор можно делать каким угодно приемом, исключением будет гидроизоляция мастикой на основе битума на органических растворителях – пенополистирол в тесном контакте с растворителями стремительно утрачивает свои характеристики и разрушается.

Следовательно при реализации обмазочной гидроизоляции куда лучше подбирать мастики на полимерной либо водной базе.

Засыпка

Засыпку осуществляют крупнозернистым высушенным песком, по слою расположенному вверху – с использованием гравия. Гравийная подушка образует основание для утепления слоя почвы. Выше уровня грунта плиты из полистирола монтируют к фундаменту с использованием специализированных дюбелей с широкой круглой шляпкой.

В качестве основного засыпного материала часто используется крупнозернистый песок.

Они сделаны из пластика и не формируют мостиков холода. Для монтажа буром создают отверстия в теплоизоляторе таким образом, чтоб его глубина на 5-7 см входила в бетон. Дюбеля вбивают молотком. Каждую плиту монтируют на четыре или пять дюбелей.

Крепление пенополистирола к подземной части

Плиты теплоизолятора монтируют на фундамент с использованием контактного клея для пенополистирола. Клей намазывают по всему периметру плиты и равномерными полосами в самом центре, выдерживают ее 1 минутку и прочно придавливают к фундаменту. Ожидают пару минут, затем монтируют последующую плиту.

Нанесение клеевой смеси на пенополистирольную плиту.

Крепление плит куда лучше делать по уровню, чтоб избежать перекосов в точках соединений. Если в ходе расчетов понадобится слой теплоизолятора большей толщины, чем наибольшая усредненная толщина пенополистирола, то теплоизолятор монтируют в 2 слоя, один на один.

Таким образом плиты размещают так, чтоб 2-ой ряд стопроцентно перекрывал соединения первого ряда центральной частью плиты. Когда по завершению наклейки все таки остаются щели, их покрывают монтажной пеной.

Защита утеплителя

К числу минусов пенополистирола относятся его низкая механическая прочность и возможность повреждения мышами. Следовательно для сбережения целостности слоя утеплителя нужна его защита с использованием армирующей сетки либо щитов сделанных из дерева.

Вот такая кладочная сетка – популярный выбор не только для фундамента, но и для укрепления любых бетонных и кирпичных оснований.

Сетку либо щиты монтируют по всему периметру фундамента на высоту засыпки с использованием дюбелей. Поверх сетки можно покрыть штукатуркой фундамент раствором цемента с использованием водоизоляционных элементов, что позволит кроме того избежать намокания теплоизолятора и его разрушения при промерзании.

Дренаж

Этот шаг обязателен для объектов, смонтированных на мокрых грунтах с повышенным уровнем грунтовых вод. Дренаж подготавливают по всей площади периметра фундамента и выводят в природную низину, водоем либо заранее подготовленный дренажный колодец.

Дренажная труба для фундамента, проложенная по периметру здания.

Дренаж представляет перфорированную трубу из практически любого материала, укладываемую на особо сделанную подушку из песка и щебня. Засыпку фундамента осуществляют размягченным грунтом либо песком, предельно внимательно, чтоб не разрушить пенополистирольные плиты.

Утепление цоколя

Цокольная плоскость фундамента также требует утепления. Приготовленная и гидроизолированная плоскость фундамента готова к монтажу плит теплоизолятора. Укрепляют плиты пенополистирола на такой же самый клей, процедура поклейки аналогичный.

Пример утепления цоколя пенополистирольными плитами.

После того как клей высохнет, другими словами непосредственно через сутки-двое, плиты теплоизолятора дополнительно устанавливают на цоколе с использованием специализированного крепежа – дюбелей с объемной шляпкой.

На каждую плиту требуется минимум 4 монтажных точки, и чтоб уменьшить их общее число, можно монтировать дюбеля в соединения плит.

Заранее просверливают в фундаменте и самой плите отверстие имеющее глубину на 2 см больше длины дюбелей, затем дюбеля аккуратно вбивают, потом забивают гвоздь. Пластмассовые дюбеля посредством широкой шляпки прекрасно поддерживают пенополистирольные плиты и между тем не формируют мостиков холода.

Утепление отмостки

Действенный прием, дающий возможность не только сделать лучше температурные характеристики в здании, но и защищающий фундамент от деформации. Принцип воздействия его в том, что грунт вокруг фундамента надежно изолируют от низких температур с использованием утепленной отмостки, и граница замерзания отодвигается от стенок фундамента на расстояние утепления. Как правило стандартная ширина отмостки бывает менее метра.

На фото уже утепленная отмостка подготавливается к последующей заливке.

Утепление отмостки выполняют пенополистирольными плитами, смонтированными в опалубку на приготовленную песчаную подушку, после этого отмостку армируют прутом и заливают бетоном. При заливке рекомендуется сформировать незначительный наружный уклон, чтоб остатки бетона не оставались на отмостке.

Отделка цоколя

Отделка требуется из соображений защиты теплоизолятора от механических повреждений и для декорирования цокольной плоскости фундамента. На плиты теплоизолятора монтируют арматурную малярную сетку с использованием клея на цементной основе, после этого ждут, пока клей высохнет, и покрывают цоколь штукатуркой. На нее можно монтировать любой облицовочный материал, или же не сложно покрыть цоколь краской.

Штукатурим цоколь фундамента поверх арматурной малярной сетки.

Утепление фундамента пенополистиролом – не самый действенный метод для строений, испытывающих крупные нагрузки механического характера со стороны почвы. Пенополистирол имеет более эффективные аналоги, скажем, утепление пенополиуретаном либо плитами Пеноплекс. Для реализации теплоизоляции фундаментов объектов, возведенных на сильнопучинистых грунтах, надежнее применять именно такие материалы.

Заделываем зазоры

После укладки значительные зазоры покрывают пеной, шпаклюют клеем либо заливают герметиком, чтоб не создавалось мостиков холода.

Щели между плитами Пеноплекс можно заделывать герметиком.

Монтировать полистирольные листы к основе на уровне грунта не всегда нужно, поскольку при засыпке грунт прижмет их к фундаменту.

Должным образом реализованное утепление наружного фундамента не только лишь устойчиво и безопасно, но также и придает дому законченный и приятный вид, защищает его стенки от разрушения при пучении грунта и гарантирует сухой и утепленный подвал.

fundament-enc.ru » Утепление

fundament-enc.ru

Утепление фундамента пенополистиролом — пошаговая инструкция!

Теплоизоляцию жилища нужно начинать с фундамента, и лучшим материалом для этого является пенополистирол. Утепление фундамента пенополистиролом — на 100% проверенный вариант, + видео поможет освоить технологию. И хотя данный способ не самый дешевый, зато очень эффективный, к тому же достаточно простой в выполнении.

Утепление фундамента пенополистиролом

Утепление фундамента пенополистиролом

Содержание статьи

Характеристики утеплителя

Листовой пенополистирол

Листовой пенополистирол

Листовой пенополистирол обладает большим количеством положительных свойств:

  • он легкий;
  • влагоустойчивый;
  • экологически безопасен;
  • в нем не заводятся насекомые;
  • не плесневеет и не гниет;
  • имеет высокую прочность на сжатие;
  • поглощает звуки;
  • не пропускает тепло. Листовой пенополистирол

    Листовой пенополистирол

Кроме того, данный материал прост в монтаже и служит около 40 лет, если теплоизоляция произведена по всем правилам. Есть у пенополистирола и недостатки:

  • материал пожароопасен;
  • подвержен механическим повреждениям;
  • разрушается под воздействием УФ. Листовой пенополистирол

    Листовой пенополистирол

Для крепления пенополистирольных листов нельзя использовать клей на органическом растворителе и горячую мастику. Чтобы защитить утеплитель от повреждений, перевозить и разгружать его нужно аккуратно, не бросать с высоты, а после укладки обязательно закрыть наружной отделкой – плиткой, сайдингом, штукатуркой или хотя бы цементным раствором.

Технические характеристики листового полистиролаПоказатель
Температурный интервал эксплуатации листов, не испытывающих механических нагрузок (С°)от -18 до +60
Плотность (кг/м3)1040 — 1060
Твёрдость (МПа)120 — 150
Температура размягчения (по Вика) в воздушной среде (С°)85
Температура размягчения (по Вика) в жидкой среде (С°)70
Прочность при разрыве, МПа (кгс/см2), не менее для листов номинальной толщиной до 3,75 мм включительно17,7 (180)
Прочность при разрыве, МПа (кгс/см2), не менее для листов номинальной толщиной свыше 3,75 мм16,7 (170)

Цены на популярные виды утеплителей

Утеплитель

Подготовительный этап

Пенополистирол ПСБ-С

Пенополистирол ПСБ-С

Для начала следует рассчитать, сколько плит утеплителя понадобится для фундамента. Размеры стандартной плиты пенополистирола – 600х1200 мм, толщина от 20 до 100 мм. Для фундамента жилого здания обычно используют плиты толщиной 50 мм, укладывая их в два слоя. Чтобы узнать, сколько плит понадобится, общую длину фундамента умножают на его высоту и делят на 0,72 – площадь одного листа пенополистирола.

Например, если утепляется фундамент высотой 2 м в доме 10х8 м, площадь теплоизоляции равняется 72 квадратам. Поделив ее на 0,72, получаем количество листов – 100 штук. Поскольку утепление будет выполняться в два слоя, необходимо покупать 200 плит толщиной 50 мм.

Это, правда, очень усредненный расчет, основанный на том, что толщина утепления будет именно 100 мм. Но эта величина может быть и больше — все зависит и от климатических условий региона, и от материала фундамента, и от типа утеплителя.

Существует специальная система система  расчета толщины, для которой требуется знать показатель R — это постоянная величина  требуемого сопротивления теплопередаче, установленная СНиП для каждого региона. Ее можно уточнить в местном отделе архитектуры, или же взять из предлагаемой таблицы:

Город (регион)R — необходимое сопротивление теплопередаче м2×°К/Вт
Москва3.28
Краснодар2.44
Сочи1.79
Ростов-на-Дону2.75
Санкт-Петербург3.23
Красноярск4.84
Воронеж3.12
Якутск5.28
Иркутск4.05
Волгоград2.91
Астрахань2.76
Екатеринбург3.65
Нижний Новгород3.36
Владивосток3.25
Магадан4.33
Челябинск3.64
Тверь3.31
Новосибирск3.93
Самара3.33
Пермь3.64
Уфа3.48
Казань3.45
Омск3.82

Калькулятор расчета толщины утепления фундамента

Чтобы не утруждать читателя формулами расчета, ниже размещен специальный калькулятор, который позволит быстро и точно найти требуемую толщину термоизоляции. Полученный результат округляют в большую сторону, приводя к стандартной толщине панелей выбранного утеплителя:

Перейти к расчётам

Помимо пенополистирола понадобится:

  • мастика или рубероид; Рубероид

    Рубероид

  • гравий;
  • клей; Клей для пенополистирола

    Клей для пенополистирола

  • дюбели-грибки; Дюбель-грибок

    Дюбель-грибок

  • шпатлевка или монтажная пена;
  • уровень;
  • зубчатый шпатель;
  • цементный раствор;
  • песок;

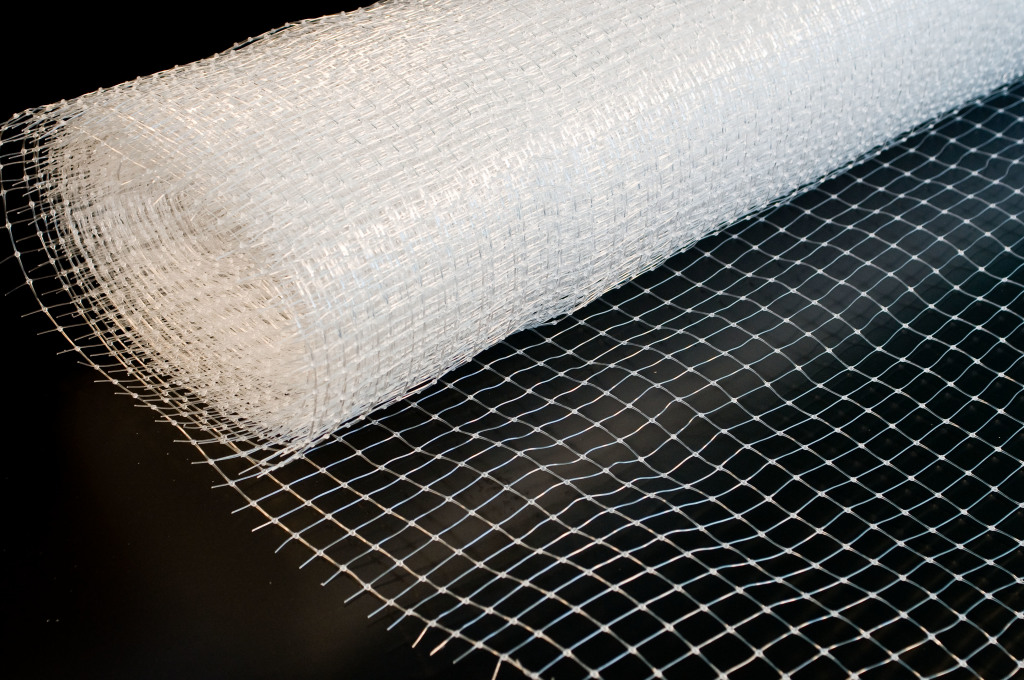

  • армирующая сетка; Армирующая сетка

    Армирующая сетка

  • валик.

Когда все материалы заготовлены, по периметру фундамента выкапывают траншею. Копать нужно до уровня промерзания, то есть на глубину 1,5-2 м. Чтобы в траншее удобно было работать, ее ширина должна равняться 0,8-1 м. Разумеется, выемка грунта производится исключительно вручную, поскольку техника может повредить фундамент. Стенки основания нужно тщательно очистить от земли, неровности и трещины заделать раствором.

Узнайте, как утеплить фундамент пеноплексом, а также, как правильно выполнить работу своими силами, из нашей статьи.

Технология утепления фундамента

Утепление дома

Утепление дома

Процесс утепления состоит из следующих этапов: гидроизоляции поверхности, крепления пенополистирола, наружной отделки фундамента. После выемки земли нужно подождать, пока основание хорошо просохнет, и только потом приступать к изоляции стенок.

Шаг 1. Гидроизоляция поверхности

Гидроизоляция фундамента жидкой резиной

Гидроизоляция фундамента жидкой резиной

На сухие ровные стенки фундамента наносится обмазочная гидроизоляция слоем 4 мм. Мастику следует использовать без органических растворителей, лучше на полимерной или водной основе. Смесь наносят валиком, стараясь хорошо заполнить поры и мелкие щели в бетоне. Можно использовать для гидроизоляции только рубероид или комбинировать оба материала: поверх мастики наложить рубероид и проклеить стыки той же смесью.

Гидроизоляция фундамента

Гидроизоляция фундамента

Оклеечная гидроизоляция

Оклеечная гидроизоляция

Гидроизоляция поверхности

Гидроизоляция поверхности

Влагозащитный слой должен полностью закрывать всю поверхность основания и цоколь и не иметь зазоров.

Шаг 2. Крепление пенополистирола

Когда высохнет мастика, можно приступать к основному этапу. Берут первый лист утеплителя и с тыльной стороны наносят клей либо продольными полосами, либо точечно, главное, чтобы клей был по центру листа и по краям. Через 1-2 минуты после нанесения лист прикладывают к фундаменту, проверяют его положение по уровню и сильно прижимают. К фундаменту плиты крепят только клеем, чтобы не нарушить целостность основы, а на цоколе дополнительно укрепляют плиты дюбелями-грибками.

Нанесение клея на пенополистирол

Нанесение клея на пенополистирол

Точечное нанесение клея

Точечное нанесение клея

Крепление дюбеля-грибка

Крепление дюбеля-грибка

Крепление дюбеля-грибка

Крепление дюбеля-грибка

Крепление пенополистирола дюбелями

Крепление пенополистирола дюбелями

Следующий лист необходимо крепить сбоку вплотную к первому, чтобы стыки были максимально плотными. Обязательно контролируют уровнем расположение каждого фрагмента – это исключит образование перекосов. Укладку выполняют снизу вверх, при этом вертикальные швы рекомендуется смещать на пол-листа в сторону. Когда первый слой полностью закреплен, приступают ко второму. Все повторяется точно так же, только стыки верхнего слоя не должны совпадать со стыками нижнего – плиты обязательно укладывают со смещением. В завершение внимательно осматривают слой теплоизоляции и при выявлении щелей на швах задувают их пеной.

При утеплении цоколя листы укладывают сразу на клей, а дюбели используют через 2-3 дня, когда клей уже высохнет. Каждую плиту закрепляют по углам и в центре; для экономии крепежи можно ставить на швах.

Утепление фундамента

Утепление фундамента

Утепление фундамента

Утепление фундамента

Утепление фундамента

Утепление фундамента

Шаг 3. Оштукатуривание фундамента

Для защиты пенополистирольных плит необходим еще один слой, например, штукатурка. Цокольную часть можно закрыть сайдингом или облицевать керамогранитом. Сначала поверх плит закрепляют стекловолоконную сетку, используя дюбели с большими шляпками. На стыках нужно укладывать армирующий материал внахлест на 10 см. Сетку рекомендуется хорошо натягивать, чтобы не образовывались складки, которые приведут к растрескиванию штукатурного слоя.

Крепление сетки

Крепление сетки

Оштукатуривание по армирующей сетке

Оштукатуривание по армирующей сетке

Оштукатуривание по армирующей сетке

Оштукатуривание по армирующей сетке

Выравнивание поверхности выполняют цементно-песчаным раствором или акриловым клеем. Первый способ значительно дешевле, а потому применяется чаще. Раствор делают достаточно густым и наносят его широким шпателем, крепко вдавливая смесь в ячейки сетки. Слой штукатурки должен быть одинаковой толщины по всей площади. Фундамент штукатурят до уровня засыпки грунта, а отделку цоколя выполняют чуть позже.

Расход штукатурки

Расход штукатурки

Шаг 4. Засыпка фундамента

Засыпать траншею нельзя, пока не высохнет штукатурка. Сначала на дно насыпают 10-сантиметровый слой песка, разравнивают и трамбуют, затем устраивают гравийную подушку толщиной 20 см. Можно заменить гравий керамзитом, смешанным с песком – это увеличит теплоизоляционные свойства основания. Далее траншея засыпается грунтом с обязательным уплотнением через каждые 25-30 см. Когда до верха траншеи останется 40 см, следует сделать по всему периметру фундамента отмостку.

 Засыпка фундамента

Засыпка фундамента

Шаг 5. Изготовление отмостки

Делаем разметку уклона

Делаем разметку уклона

Поверх грунта насыпают слой гравия около 10 см на ширину траншеи, плотно трамбуют.

Утрамбованный гравий

Утрамбованный гравий

Укладываем пенополистирол, армирующую сетку, устанавливаем опабуку и компенсирующие швы

Укладываем пенополистирол, армирующую сетку, устанавливаем опалубку и компенсирующие швы

Заливаем отмостку бетоном

Заливаем отмостку бетоном

По гравию расстилают рубероид; на стыках материал кладут внахлест на 12-15 см и промазывают битумом. Следующий слой – пенополистирол: плиты плотно укладывают в один ряд вдоль периметра дома. Дальше вокруг плит монтируют опалубку из досок высотой около 10 см. Для прочности в опалубку укладывают металлическую решетку с мелкими ячейками. Готовят густой цементный раствор и заливают его так, чтобы от стены образовался небольшой уклон. Наклонная поверхность способствует оттоку талой и дождевой воды.

При желании отмостку можно декорировать тротуарной плиткой

При желании отмостку можно декорировать тротуарной плиткой

Шаг 6. Отделка цоколя

Как только отмостка высохнет, можно начинать наружную отделку цокольной части. Поскольку этот участок возвышается над землей и хорошо виден, отделка должна быть очень аккуратной и привлекательной. Самый простой способ – это оштукатурить поверхность и покрыть фасадной краской. Перед нанесением штукатурки на пенополистирольных плитах закрепляют армирующую сетку. При желании можно придать поверхности объемную текстуру или наоборот, сделать стену абсолютно гладкой.

Отделка цоколя камнем

Отделка цоколя камнем

Отделка цоколя панелями

Отделка цоколя панелями

Чаще всего отделку цоколя выполняют декоративным камнем или плиткой. Для этого оштукатуренную поверхность грунтуют, просушивают, а затем крепят на клей отделочный материал.

Очень важно герметизировать швы между фрагментами, чтобы сквозь них не проникала влага к утеплителю.

Цены на облицовочный камень

Облицовочный камень

На этом теплоизоляция фундамента считается выполненной. Если все условия соблюдены, менять утеплитель не придется очень долго.

Видео — Утепление фундамента пенополистиролом на 100% проверенный вариант + видео

stroyday.ru

Особенности утепления фундамента экструзионным пенополистиролом


— Почему нужно утеплять фундамент.
— На что обратить внимание при выборе материала для утепления фундамента.
— Как правильно закреплять экструзионный пенополистирол на фундаменте.
— Какой инструмент необходим для работы.
На все эти вопросы мы ответим в нашей статье.

Для чего требуется утеплять фундамент

Фундаментом называется подземная часть сооружения, передающая нагрузку от вышележащих конструкций на подготовленное грунтовое основание. Фундаменты бывают следующих типов:

Плитные, неглубокого заложения, имеющие пространственное армирование. Это придаёт конструкции жесткость и позволяет ей без внутренней деформации воспринимать нагрузки, возникающие при неравномерном перемещении грунта.
Ленточные — заложенные ниже глубины промерзания, и т.н. МЗЛФ — мелкозаглубленный ленточный фундамент, с глубиной заложения подошвы выше расчётной отметки сезонного промерзания грунта.
УШП. Утеплённая Шведская Плита. Данный фундамент представляет собой монолитную бетонную плиту, смонтированную на основании, утеплённом экструзионном пенополистиролом. В фундамент интегрирована система водяного напольного отопления и все инженерные коммуникации.
Этот тип фундамента считается наиболее технологичным и энергоэффективным. В одной системе объединены фундамент и низкотемпературная система отопления, исключающая образование локальных перегретых зон и дающая комфортное лучистое тепло. Кроме этого, фундамент не подвержен воздействию сил морозного пучения, т.к. выполнены противопучинистые мероприятия. А именно — сделана выемка пучинистого грунта и замена его на непучинистый (песок или щебень), смонтирована дренажная система, утеплена отмостка и основание плиты.

!Через фундамент происходит до 20% теплопотерь от общей величины теплопотерь здания.

Для достижения максимальной энергоэффективности здания необходимо создать замкнутый утеплённый контур. Это значит, что, помимо основных конструкций, таких как: стены, крыша и цоколь, необходимо теплоизолировать и фундамент.

В некоторых случаях достаточно утеплить пол и цоколь, но при организации эксплуатируемого подвального помещения теплоизоляция стенок фундамента является обязательным условием для достижения необходимого уровня комфорта и снижения теплопотерь.

В мелкозаглубленных ленточных и плитных фундаментах теплоизоляция позволяет снизить влияние морозного пучения. Пучение грунта образуется вследствие замерзания воды, находящейся в грунте, и ее последующем расширении. Различные грунты имеют разную степень пучинистости. Например, пески хорошо пропускают через себя воду, и она в них не задерживается. Глина, наоборот, не дает воде уходить, а за счет наличия большого количества мелких пор имеет высокий капиллярный подсос влаги. Неправильное проектирование на пучинистых грунтах может привести к серьезным последствиям, вплоть до разрушения фундамента. Если оставить фундамент неутепленным, тепловой поток будет уходить вниз и прогревать грунт, защищая его от промерзания. Однако дом может отапливаться не постоянно, и в этом случае грунт пучинится. Теплоизоляция фундамента и отмостки – одна из мер борьбы с морозным пучением.

Базовые принципы выбора теплоизоляции для утепления фундамента

Итак, резюмируя всё вышесказанное, делаем вывод: фундамент нужно утеплять. Для этого подходит не всякий утеплитель, а только материал, способный работать в агрессивных условиях внешней среды. Т.е. теплоизоляция, заложенная на «неизвлекаемость», должна быть влагоустойчивой, иметь долгий срок службы, в течение которого она не потеряет своих теплоизолирующих свойств, и обладать прочностью, достаточной, чтобы выдержать нагрузку от вышележащих конструкций.

!Экструзионный пенополистирол (ЭППС) имеет низкий коэффициент теплопроводности 0.028 Вт/(м*°С) и минимальный коэффициент водопоглощения 0.2% по объему. Утеплитель не впитывает воду, химически стоек и не подвержен гниению. Прочность на сжатие при 2% линейной деформации – не менее 150 кПа (~ 15 т/кв. м) и выше. Срок службы в грунтах – не менее 50 лет.

Высокая прочность на сжатие позволяет применять ЭППС в нагружаемых конструкциях (фундаментах) и обеспечивает стабильность толщины теплоизоляции под нагрузкой.

Толщина слоя теплоизоляции должна приниматься, исходя из расчётов, на основании нескольких условий:

Назначение здания (жилое, административное, промышленное и т.д.).
Утеплитель должен обеспечивать требуемое сопротивление теплопередачи для данного типа здания.
Не должно происходить сезонное влагонакопление в конструкции.
Расчет толщины теплоизоляции для фундамента производится по методике, изложенной в СП50.13330.2012 «Тепловая защита зданий». Для различных регионов толщина теплоизоляции может различаться, в зависимости от климатических условий. Также надо учитывать, что увеличение толщины теплоизоляции повышает энергоэффективность здания и, следовательно, приводит к снижению расходов на отопление.

Выбирая технические характеристики теплоизоляции, руководствуемся следующими принципами:

При теплоизоляции ленточного фундамента, когда утепляется только вертикальная стенка, не требуется повышенная прочность материала, т.к. в этом случае ЭППС воспринимает нагрузки только от грунта обратной засыпки. Поэтому для мелкозаглубленных фундаментов подойдут марки экструзионного пенополистирола с прочностью на сжатие (при 10% линейной деформации) 150-250 кПа.
При укладке плит ЭППС под подошву фундамента или под плиту, нагрузки на него существенно увеличиваются, соответственно, повышаются требования к его прочности. В данном случае рекомендуется использовать теплоизоляционные плиты, с прочностью на сжатие 250 – 400 кПа.
Специально для УШП разработан материал с прочностью на сжатие при 10% деформации 400 кПа и увеличенными размерами плит, для повышения скорости монтажа. Кроме этого, увеличенные размеры плит позволяют сократить количество швов и, соответственно, увеличить однородность слоя.

 Нюансы монтажа экструзионного пенополистирола при утеплении фундамента

Утепление фундамента ЭППС, в зависимости от его конструкции, следует разбить на ряд последовательных шагов:

Подготовка основания. При утеплении ЭППС ленточного фундамента стенки должны быть ровными, очищенными от грязи и наслоений бетона. При необходимости удаляем неровности и замазываем раковины, сколы и т.д. цементно-песчаным раствором.
Выбор способа крепления ЭППС.  Для крепления утеплителя используем полимерцементные смеси или, для ускорения монтажа, специальную полиуретановую клей-пену.
 — Клей-пена наносится полосой, толщиной примерно в 3 см по всему периметру плиты, а также одной полосой по центру утеплителя.
— Отступ полоски клей-пены от края плиты – не менее 2 см.
— Перед монтажом плиты выжидаем 5-10 минуты и только затем приклеиваем её к фундаментной стене.
— Зазоры между плитами (если они превышают 2 мм) запениваем.

Если предусмотрена механическая фиксация теплоизоляции, то количество дюбелей рассчитываем так — для крепления 1 кв. м теплоизоляции на центральной части фундамента требуется 5 шт. крепежа. ЭППС на угловых частях фундамента закрепляем из расчёта: 6-8 дюбелей на 1 кв. м.
При утеплении подошвы ленточного фундамента или монолитного плитного ЭППС укладывается свободно на подготовленное основание (как правило, на уплотненную песчаную подушку). В этом случае достаточно запенить швы клей-пеной и, при необходимости, скрепить между собой соседние плиты теплоизоляции. Для этого можно использовать гвоздевую пластину.
!Плиты экструзионного пенополистирола можно распилить обычной ножовкой по дереву или специальной пилой для теплоизоляции, которая имеет волнообразную форму зубьев.

В зависимости от типа фундамента существуют различные способы фиксации экструзионного пенополистирола. Если необходимо утеплить вертикальную часть фундамента, на которой уже сделан гидроизоляционный слой, фиксировать плиты на дюбеля категорически запрещается. В месте установки дюбеля неизбежно появится протечка, что приведет к подтоплению подвального помещения и к ускоренному разрушению самого фундамента.

В данном случае могут применяться специальные крепежи, которые представляют собой шип с зубцами для фиксации в материале и плоскую площадку с приклеивающим слоем.


Совместно с подобным крепежом производится приклейка на клей-пену для пенополистирола либо на специальную приклеивающую мастику, которая не содержит растворителей. При необходимости швы герметизируются монтажной или клей-пеной.

Раскладка плит ЭППС при возведении УШП производится так. Первый слой укладываем на подготовленное основание – уплотненную песчаную подушку – с разбежкой швов относительно соседних плит. В качестве боковых элементов выступают «L» — блоки, представляющие собой две плиты ЭППС, соединенные перпендикулярно друг другу.

Как правило, такие элементы изготавливаются за счет установки опалубки, но можно использовать готовые элементы, не требующие использования опалубки. Такие «L»- блоки могут изготавливаться в заводских условиях, а можно собрать самостоятельно на месте проведения работ. Для этого разработан специальный угловой крепеж, который состоит из уголков и шурупов, и который монтируется на расстоянии в 300 мм друг от друга. Все элементы углового крепежа изготовлены из высокопрочного полиамида, что исключает образование мостиков холода.

Подведение итогов

Помимо повышения энергоэффективности фундамента, утепление ЭППС увеличивает срок его службы, ведь гидроизоляция надёжно защищена прочным материалом от различных механических воздействий. Выбрав вариант несъёмной опалубки из экструзионного пенополистирола, можно значительно ускорить и упростить все работы по строительству фундамента, т.к. отпадет необходимость в сборке и дальнейшей разборке деревянной опалубки, а значит — экономятся время и средства застройщика.

xps.tn.ru

Выбор и использование ЭППС для фундамента: утепляем основание

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь

fundamentaya.ru

Утепление фундамента экструдированным пенополистиролом

Традиционно в строительстве термоизоляция фундамента была призвана решать только одну задачу — противодействия пучению грунтов. Однако, тренды на экологичность, возобновляемость ресурсов, управление климатом и энергосбережение оказали воздействие и на эту локальную дисциплину. Утепление фундамента экструдированным пенополистиролом (ЭППС) постепенно становится конструктивным стандартом малоэтажного домостроения независимо от климатической зоны и архитектурной стилистики.

Почему пенополистирол?

Пенополистирольная плитная изоляция делится на два основных вида — ЭППС и пенопласт. Пенопласт производится из того же сырья, что и экструдированный утеплитель, но не проходит обработку давлением, в связи с чем отличается менее выдающимися характеристиками, но более привлекательной стоимостью.

Экструдированный пенополистирол — популярный и экономичный материал для утепления фундамента

Говоря о свойствах различных видов термоизоляции, важно понимать, что у этих материалов существуют универсальные характеристики и специфические (с точки зрения применения именно для фундаментов). Рассмотрим параметры пенополистирольных утеплителей, попутно уточняя их различия для ЭППС и пенопласта.

Универсальные:

  • Теплопроводность. Чем ниже этот показатель, тем выше теплоизолирующие свойства материала. У ЭППС и пенопластов теплопроводность лежит в пределах 0,029 — 0,034 Вт/(м*К). При одной и той же плотности энергоэффективность ЭППС выше, чем у пенопласта. Существует только один вид строительной теплоизоляции с меньшей, чем у пенополистиролов, теплопроводностью — это пенополиуретан (ППУ), который наносится распылением.
  • Сопротивление горению (класс противопожарной опасности). Пенополистиролы являются горючими материалами. В зависимости от применения противопожарных добавок (антипиренов) плиты ЭППС имеют класс Г3 — Г4. Пенопласты могут быть менее пожароопасными (до Г1 у плит ПСБ-С). Пожалуй, это их единственное превосходство над экструдированными утеплителями. По сопротивлению горению пенополистирольная изоляция уступает минеральным ватам.

Специфические:

Проверка пенополистирола на прочность

  • Прочность на сжатие. Достигает 400 кПа и более для экструдированных плит. У самого прочного сорта пенопласта ПСБ-С-50 показатель составляет 160 — 250 кПа.
  • Морозостойкость. Все пенополистиролы сохраняют свои свойства в диапазоне температур от -70 °C до + 70 °C.
  • Гигроскопичность. ЭППС практически не впитывает влагу при прямом контакте (не более 0, 02%). Показатели пенопластов значительно хуже — до 2% и выше. Хотя, даже они значительно более гигроскопичны, чем минеральные ваты.
  • Биостойкость. ЭППС не подвержен биологическим видам разрушения. Пенопласты могут разрушаться грызунами. На их незащищенных поверхностях при благоприятных условиях образуются колонии водорослей, плесени, других грибков и бактерий.
  • Срок службы. Производители заявляют о 40, 50, 60 и даже 80 годах работы экструдированных пенополистиролов без потери утепляющих свойств. Для пенопластов ресурс в значительной степени зависит от влажности среды.

Являясь одним из самых эффективных теплоизоляторов, ЭППС идеально подходит для утепления фундаментов, прежде всего, благодаря уникальной прочности и высокой гигроскопичности. Прочность позволяет работать на сжатие, выдерживая бетонные фундаменты небольшой толщины. Гигроскопичность важна, так как мы имеем дело с наружным утеплением и прямым контактом с грунтом.

Наружное утепление фундаментов пенополистиролом

Только наружное утепление малозаглубленных ленточных фундаментов (МЗЛФ) решает полный комплекс вопросов: противоморозной защиты (от пучения), энергосбережения, комфортного микроклимата в помещении.

Три основные схемы радикальной наружной теплоизоляции в малоэтажном современном строительстве — это устройство защиты фундаментов по схемам УФФ (утепленный финский фундамент), УШП (утепленная шведская плита) и теплого свайного подполья.

Схема утепления пенополистиролом стены фундамента

  1. УФФ предполагает обустройство пола по грунту. В этом случае поверх засыпки из противокапиллярного щебня и песка производится укладка пенополистирольных плит, поверх которых заливается бетонная стяжка пола. Мелкозаглубленная фундаментная лента облицовывается утеплителем только со стороны наружного периметра.
  2. УШП представляет собой своеобразное «корыто» из ЭППС или плит ПСБ-С, в которое заливается монолитная фундаментная плита. Таким образом, фундамент на 100% своей площади соприкосновения отделен от грунта. Строительство двух- и трехэтажных домов со стенами из газобетона или кирпича на фундаменте УШП возможно только при использовании максимально прочных марок ЭППС.
  3. Утепление свайных фундаментов заключается в горизонтальной облицовке подполья в сочетании с термоизоляцией цокольного перекрытия. Бетонное перекрытие облицовывается пенополистирольными утеплителями, а деревянное балочное — с помощью минеральных ват. Горизонтальное утепление проводится плитами ЭППС по обрешетке, монтируемой на сваях с наружной стороны.

Дополнительным элементом наружного утепления фундамента является термоизоляция отмостки по всему периметру здания. Эта мера избавляет от опасности касательного давления пучинистых грунтов на боковые поверхности ленточного фундамента и плитных конструкций.

Практически все возможные способы наружного утепления фундаментов являются вариациями описанных трех схем. Главные принципы технологии заключаются в исключении мостов холода. Для этого плитные полистирольные материалы наклеиваются на поверхность фундаментных блоков встык с горизонтальными изоляционными плоскостями и внахлест с вертикальной теплоизоляцией стен.

Утепление фундамента пенополистиролом

На строительных форумах часто поднимается вопрос «как утеплить фундамент пенопластом?». Возникает он потому, что застройщиков интересуют не только технологические нюансы, но и пути экономии на изоляционных материалах. В принципе, приемы работы по изоляции фундаментов полистиролом являются общими для всех видов плит. Различия связаны с меньшей прочностью, гигроскопичностью и биостойкостью пенопластов. Поэтому приведем список ограничений, когда возможно использование только ЭППС:

  1. Если расчетное давление превышает 250 кПа.
  2. При непосредственном контакте с грунтом, невозможности или экономической нецелесообразности обеспечения надежной гидроизоляции утеплителя.
  3. Если существует угроза разрушения изоляции грызунами. (предполагается, что использование защитных слоев в этом случае сводит на нет ценовое преимущество пенопластов перед ЭППС).

Чтобы принять обоснованное решение по наружному утеплению фундамента дома конкретной конструкции, необходимо изучить каждую из трех описанных схем. Это позволит сделать правильный выбор и при необходимости сочетать нюансы различных технологий.

Внутреннее утепление фундаментов пенополистиролом (изнутри)

Принцип внутреннего утепления не решает вопросов защиты фундаментов от промерзания. Кроме того, энергоэффективность при данной технологии ниже, чем при выполнении наружной теплоизоляции. Исключительным преимуществом внутренних облицовок плитами пенопласта и ЭППС является доступность проведения работ в уже построенных зданиях.

Утепление подвала

Внутренняя вертикальная изоляция фундамента доступна только при наличии подвального помещения. Принцип утепления стен и горизонтального перекрытия отличается наружными слоями. В случае со стенами достаточно наклеить изоляционные плиты и оштукатурить их, либо зашить гипсокартонными фальшстенами. Работы по полам требуют заливки утепляющего слоя цементно-песчаной стяжкой. Если речь идет о здании без подвала с полом по грунту, то допустимо проводить утепление без использования дополнительной стяжки: финишное напольное покрытие монтируется поверх выравнивающих плит из влагостойкой фанеры, ДСП или OSB. В последние годы стандартом для проведения изоляционных работ в зданиях такого типа стало использование плит ЭППС из-за их высокой прочности на сжатие.

Отличия проектной и ремонтной теплоизоляции фундаментов с помощью ЭППС

Проектная теплоизоляция фундамента в подавляющем большинстве случаев возможно только в качестве одного из этапов строительства. После его окончания доступ к наружным поверхностям, требующим изоляции, невозможен или затруднен.

Облицовка утепленного цоколя

Варианты утепления фундаментов уже построенных зданий считаются ремонтными. В большинстве случаев такие работы заключаются во внутренней изоляции цокольного перекрытия и наружной вертикальной облицовке самого цоколя. Ориентировочная стоимость самых популярных плитных фундаментных утеплителей составляет:

  • Плиты ЭППС толщиной 100 мм: $ 8,0 — $ 9,0 за кв. м.
  • Плиты ПСБ-С-50 толщиной 100мм: $ 6,5 — $ 7,0 за кв. м.

Почему допустимо и имеет смысл горизонтальное утепление цоколя не на полную глубину фундамента? Дело в том, что достаточно обеспечить стык цокольной изоляции с плитами отмостки, чтобы защитить МЗЛФ от промерзания и пучения грунтов.

Укрупненный алгоритм ремонтного утепления цоколя пенопластом

Утепление цоколя пенополистиролом производится в два слоя

  1. По периметру здания отрывается траншея глубиной до предполагаемой укладки плит утепления отмостки.
  2. Наружная поверхность цоколя очищается и просушивается.
  3. Рекомендуется нанесение жидкой гидроизоляции.
  4. Плиты пенопласта монтируются с помощью специального клея. Монтаж производится в 2 слоя с перекрытием. Все зазоры тщательно запениваются. Использование сортов пенопласта со стыковочной выборкой «в четверть» облегчает и ускоряет работы, так как избавляет от необходимости дополнительной герметизации швов. На углах здания толщина утеплителя увеличивается в 2 — 3 раза на длину, соответствующую трем толщинам несущей стены.
  5. Выше уровня грунта изоляционные плиты необходимо дополнительно крепить дюбелями зонтичного типа.
  6. Теплоизоляция оштукатуривается.
  7. При необходимости по дну траншеи укладывается дренажная труба и производится засыпка щебнем толщиной не менее 20 см. Дальнейшая засыпка и уплотнение траншеи проводится вынутым грунтом.

Подводим итоги

Утепление фундаментов с помощью пенополистирольных плит является универсальным средством решения проблем пучения грунтов и энергосбережения. Легкость и хорошая обрабатываемость плит позволяет большинство работ проводить самостоятельно. Исключительная атмосферостойкость этих материалов делает возможным утепление в несколько этапов, не боясь потери свойств под воздействием температуры, влаги и солнечного излучения.

Большое количество схем изоляции фундаментов с помощью ЭППС и пенопласта говорит о многообразии решаемых вопросов при самой различной конструкции построек. Мы рекомендуем застройщикам и домовладельцам изучать все популярные технологии применения полистирольных утеплителей.

Видео по теме: утепление фундамента пенополистиролом фирмы Технониколь

uteplenieplus.ru

технология теплоизоляции, видео и фото

На фоне постоянно дорожающих энергоносителей люди все чаще начинают задумываться над качественным утеплением жилья. Утепление дома с помощью пенополистирола уже давно стало нормой. Данная технология многогранна и состоит из нескольких этапов. Одним из самых важных участков является теплоизоляция фундамента, и в этой статье я расскажу, зачем вообще нужно утеплять фундамент и подробно остановлюсь на том, как самостоятельно утеплить ваш фундамент экструдированным пенополистиролом.

Монтаж утеплителя на фундамент.

Общие сведенья о материалах или роль утеплителя в обустройстве фундамента

Для начала давайте разберемся с терминами. Пенополистиролом принято называть легкий ячеистый материал, созданный на основе стирола.

Сейчас на рынке наиболее широко представлены 2 вида этого популярного материала:

  1. Общеизвестный пенопласт на техническом языке называется ячеистым пенополистиролом. Данный материал был разработан еще в первой половине прошлого века и сейчас является одним из самых популярных утеплителей;
  2. Экструдированный пенополистирол имеет ту же самую основу, но производится по другой технологии. Его характеристики на порядок выше, но и цена у экструдированного собрата превышает стоимость хорошего пенопласта минимум в 2 – 3 раза.

Стандартный лист экструдированного пенополистирола.

Почему именно экструдированный пенополистирол

Те хозяева, которые уже интересовались ценами, наверняка заметили, что утепление дома экструдированным пенополистиролом довольно дорогая затея. Гораздо дешевле обшить дом простым пенопластом, к примеру, ПСБ-С25, что, кстати, в большинстве случаев и делается.

Упаковка пенопласта ПСБ-С25.

Но здесь у любого нормального человека возникает резонный вопрос: если весь дом можно утеплить недорогим пенопластом, то почему нужно платить больше за экструдированный пенополистирол для фундамента? В свое время я тоже над этим задумывался, и оказалось, что причин несколько.

Начнем с того, что пенопласт не зря называется ячеистым материалом, каждый замечал, что шарики можно легко раскрошить своими руками, соединение между ними неплотное.

Следовательно, туда, где есть зазоры, обязательно проникнет вода и как только ударит мороз, плиты начнут потихоньку сыпаться, а значит, сверху их нужно хорошо защищать, в то время как экструдированный пенополистирол представляет собой плотный, монолитный материал, в структуру которого влага в принципе не может проникнуть.

Если взять табличные данные, то водопроницаемость пенопласта 3–4%, а пенополистирол имеет показатель 0,4% максимум. И то эти 0,4% даются на водопроницаемость в метах разреза листов, то есть там, где нарушена целостность ячеек.

Пенополистирол с монтажными боковыми пазами.

В свое время экструдированный легкий пенополистирол был разработан для нужд флота, из него предполагали делать спасательные жилеты и другие подобные средства. Но скоро выяснилось, что эти плиты обладают феноменальной прочностью и гораздо более востребованы в строительной индустрии.

Сейчас ни одно приличное автомобильное шоссе или взлетная полоса аэродрома не обходится без утепления полотна. И здесь используется исключительно экструдированный пенополистирол.

Экструдированные плиты могут выдержать давление до нескольких десятков тон на квадратный метр. К слову пенопласт начинает сминаться уже при давлении превышающем 100 – 200кг. А это как вы понимаете при закладке в грунт очень мало.

Уровень прочности экструдированного пенополистирола.

Теперь перейдем к более банальным вещам. Хозяева частных домов отлично знают, что пенопласт является излюбленным местом обитания мышей, этой живности там тепло и уютно. Утепление дома экструдированным пенополистиролом полностью снимает данную проблему.

Максимальный срок эксплуатации пенопластового утеплителя по нормативам не превышает 25 лет. А гарантия на экструдированный пенополистирол только стартует от 40 лет.

И наконец, если сравнивать материалы по уровню теплопроводности, то пенопласт уступает своему молодому родственнику примерно на треть. То есть там, где нужна толщина пенопласта в 100 мм, можно обойтись пенополистиролом 70 мм.

Мне известен только один способ использования толстого пенопласта для утепления фундамента ниже уровня грунта. Это когда поверх пенопласта монтируется еще кирпичная кладка для его защиты. Но цена такого варианта в разы выше, чем самый дорогой экструдированный пенополистирол.

Защита пенопласта на фундаменте при помощи кирпичной кладки.

Нужно ли утеплять фундамент

Еще 20 – 30 лет назад считалось, что монолитные железобетонные фундаменты защищать, а тем более утеплять не следует. Якобы с такими тяжелыми, прочными конструкциями и так ничего не станется.

Сейчас концепция изменилась, и вот по каким причинам:

  • Действительно бетонный монолит, заложенный ниже уровня промерзания грунта вполне способен выдержать подвижки почвы при морозном пучении. Но какой бы ни был прочный бетон, от постоянного промерзания он рано или поздно начнет портиться. Наружная теплоизоляция фундамента пенополистиролом полностью снимает проблему промерзания монолита и увеличивает срок его службы в разы;
  • Для мелко-заглубленных конструкций морозное пучение это злейший враг. Бывали случаи, когда такие ленты не просто трескались, их полностью выворачивало. Выяснилось, что если «обернуть» мелко-заглубленный бетонный фундамент в рубашку из экструдированного пенополистирола, то подвижки почвы ему уже не страшны. Заметьте, пенопласт не способен выдержать такое давление, его попросту сомнет;
  • Современный капитальный дом немыслим без хорошего подвала, а иногда даже целого технического этажа с гаражом, прачечной и прочими помещениями. Так вот, утепление фундамента пенополистиролом автоматически избавляет хозяев от постоянного конденсата на стенах цокольных помещений. Вы получаете прохладный и вместе с тем сухой подвал;

Фундамент, треснувший от морозного пучения.

Такая новомодная технология, как «Шведская плита» которая рассчитана на возведение энергосберигающих домов в условиях севера и причем на нестабильных грунтах, изначально разрабатывалась с использованием экструдированного пенополистирола. С другим утеплением ее реализовать нельзя.

  • Но едва ли не самой важной причиной, доказывающей необходимость утепления фундамента, являются серьезные потери тепла, а значит и денег в холодный период времени. Который, кстати, на большей территории нашей великой державы продолжается не менее полугода. Так вот если обратиться к сухим цифрам, то выясняется, что в доме с обычным ленточным фундаментом теплопотери от фундамента составляют порядка 20%, а в коттеджах с заглубленным цокольным этажом потери доходят до 25%. Согласитесь, с учетом современных цен на топливо, за полгода сумма «набегает» солидная.

Схема фундамента по технологии «Утепленная шведская плита».

Как утеплить фундамент экструдированным пенополистиролом

Итак, мы выяснили, что утепление фундамента пенополистиролом это не новомодное веянье, а насущная необходимость, причем заменить его чем-либо другим не получится. Теперь давайте разберемся с практической стороной вопроса и как все нормальные строители, начнем с расчетов.

Расчеты при утеплении фундамента

Естественно, чтобы сделать точные инженерные расчеты нужно, как минимум, иметь техническое образование. Сейчас в сети есть еще такая полезная штука как электронный калькулятор.

Но если оба эти варианта по каким-либо причинам для вас не доступны, то можно воспользоваться формулой попроще. Ее мне как-то подсказал бывалый инженер строитель.

H = (R – h/K1)K2

  • H – искомая толщина экструдированного пенполистирола для фундамента;
  • R – сопротивление при теплопередаче. Если опустить точные табличные значения, то в среднем для России берется порядка 3,5м²K/Вт;
  • h – толщина фундаментной ленты;
  • K1 – коэффициент теплопроводности материала из которого сложен фундамент. Для бетона он колеблется в пределах 1,3 – 1,7Вт/мK, в среднем можно брать 1,5Вт/мK;
  • K2 – коэффициент теплопроводности выбранного вами утеплителя. Здесь инструкция на упаковке вам поможет, эти данные там обязательно есть.

Расчет необходимого количества плит экструдированного пенополистирола выполняется еще проще: вычисляете квадратуру фундамента, то есть умножаете длину на высоту, конечную цифру делите на квадратуру листа, после чего округляете в большую сторону и прибавляете 10 – 15% на подрезку и обустройство углов.

Точка росы в утеплителе.

С количеством листов как бы все понятно, а вот по поводу толщины листов я обычно советую, если есть средства, то лучше брать 100 мм. Если же денег не хватает, то 50 мм. Вообще считается, что для средней полосы России достаточно 50 мм и чем севернее район, тем толще утеплитель, максимум составляет 150 мм.

Пару слов об инструменте

Количество инструмента зависит от технологии, которую вы выберете. Из необходимого вам понадобится перфоратор, несколько металлических шпателей с шириной лезвия от 10 до 40 см и нож для резки плит пенополистирола.

Инструмент для монтажа пенополистирола.

Для монтажа хорошей рулонной гидроизоляции понадобится газовая горелка, в крайнем случае можно обойтись паяльной лампой, но ею работать хуже. Естественно такие инструменты как рулетка, уровень, молоток и прочее должны быть в наборе у любого уважающего себя хозяина.

Наружное утепление фундамента

Утепление фундамента снаружи заслужено считается самым эффективным способом обустройства несущих конструкций. В данном случае сам бетонный монолит остается в плюсовом секторе. Точка росы (место, где температура равна 0ºС) будет находиться в утеплителе, в нашем случае в экструдированном пенополистироле.

Утепленный мелкозаглубленный фундамент.

В подавляющем большинстве случаев фундамент утепляется еще на стадии возведения здания. Хотя никто вам не мешает утеплить капитальный фундамент старого дома, только для этого придется его обкопать.

Технология предусматривает закладку утеплителя чуть ниже точки промерзания грунта. Конечно, если денег не жалко, то можно и полностью обшить основу плитами экструдированного пенополистирола, но особого смысла в этом нет, ведь ниже точки промерзания грунта достаточно одной гидроизоляции.

Теоретически такой пенополистирол уже сам по себе является гидроизоляцией, но в грунте велика вероятность подвижек и дабы через пару лет влага, а вместе с ней и холод не добрались до фундамента, нужно нанести на монолит стартовый гидроизолирующий слой.

Монолит, покрытый гидроизоляцией.

Для того, чтобы гидроизоляция взялась как положено, следует хорошо подготовить бетонную основу. На первой стадии вам нужно будет зачистить монолит от остатков грунта. Конечно, если фундамент только что залили, то чистить там нечего. Эта процедура нужна только старым фундаментам, которые уже были в грунте.

Теперь для увеличения адгезии вам нужно будет покрыть монолит грунтовкой. Для этого существуют специальные грунтовки на битумной основе, но если нет желания на них тратиться, то размешайте битум с бензином или соляркой в пропорции 1:1 и покройте свой фундамент. Состав не дорогой, проверенный и сохнет в течение часа.

Монтаж рулонной гидроизоляции на фундамент.

Экономить на гидроизоляции для фундамента я вам не рекомендую. Я, как и большинство специалистов, считаю, что наиболее качественный результат дает рулонная гидроизоляция, которая монтируется с подогревом. В этом секторе хорошо зарекомендовали себя рулонные материалы от марки «Технониколь».

Для фиксации таких рулонов вам понадобится газовая горелка или паяльная лампа (лампой работать хуже). Ленты монтируются вертикально. Сначала раскатываете большой рулон, нарезаете нужное количество лент и скручиваете их в маленькие рулоны.

Потом край каждого маленького рулона подогреваете и крепите снизу к фундаменту. После чего постепенно раскатываете снизу вверх и одновременно подогреваете полотно.

Разогретый горелкой сектор слегка прижимается к монолиту, усердствовать не нужно, такая гидроизоляция после разогрева и так хорошо прилипает. Ленты укладываются с небольшим нахлестом.

Марка «Пеноплэкс» для утепления фундамента.

Но это не единственный вариант. Довольно качественный результат дает покрытие из жидкой резины. Здесь лучше конечно вызвать профессионалов со спецтехникой и они за день вам покроют резиной весь фундамент. Хотя если не жалко сил и времени, то можно купить жидкую резину в виде обмазки и своими руками при помощи шпателя нанести ее на монолит.

Профессиональное нанесение жидкой резины.

После того как гидроизоляционный слой окончательно застынет, можно приступать к фиксации на нем экструдированного пенополистирола. Такой утеплитель выпускает несколько ведущих мировых марок, в нашей стране обычно используется «Пеноплэкс». Плиты от этого производителя оборудованы L-образными пазами по периметру, что обеспечивает более плотное и качественное соединение.

Процесс монтажа плит от угла.

Экструдированный пенополистирол ниже уровня грунта, то есть под землей к фундаменту, точнее к гидроизоляции, можно только приклеивать. Никакие дюбеля и прочие сквозные варианты фиксации здесь не используются. В грунте целостность плит и гидроизоляционного слоя нарушать ни в коем случае нельзя.

Для приклеивания плит к гидроизоляционному слою лучше брать клей на полимерной основе. Можно поступить еще проще, если в нескольких точках разогреть гидроизоляцию горелкой и приложить к ней плиту, то плита отлично возьмется.

Единственное что использовать категорически запрещено, так это клеящие составы на органических растворителях, таких как бензин, толуол, ацетон и прочие. Дело в том, что органические растворители разъедают как пенопласт, так и экструдированный пенополистирол.

Монтаж листов поверх рулонного утеплителя.

Плиты клеятся от любого угла, по аналогии с кирпичной кладкой, то есть со сдвигом между рядами. Самым слабым местом в фундаменте считается угол, поэтому его рекомендуется утеплять в 2 слоя, с заходом на плоскости стен по 1м.

Для тех хозяев, которые любят все делать с солидным запасом прочности, существует двухслойная технология монтажа утеплителя. Она заключается в том, что поверх первого слоя плит толщиной 50 мм, приклеивается такой же.

Только стыки между плитами первого и второго слоя не должны совпадать. Эта технология хороша еще и тем, что не требует дополнительного усиления углов.

Когда с утеплением покончено, можно засыпать траншею, но здесь есть небольшой нюанс: экструдированный пенополистирол способен выдержать серьезное давление по плоскости, а вот большими точечными нагрузками утеплитель можно повредить.

Нанесение полимерного клея на лист утеплителя.

Чтобы случайные камни или какие-либо иные твердые предметы, которые иногда попадаются в грунте, не продавили ваш пенополистирол для фундамента, первым слоем толщиной около 20 см должен идти песок.

Поэтому траншею нужно закапывать аккуратно, одновременно накидывая слой песка к стене фундамента и подсыпая обычный грунт дальше. Плюс к тому, через каждые полметра этот слоеный пирог нужно утрамбовывать.

Утепление монолита в 2 слоя.

Теплая отмостка и дренаж как дополнительная защита фундамента

Как известно профилактика проблемы всегда была не менее значимой частью ее решения. Серьезное промерзание грунта в районе фундамента можно если не полностью ликвидировать, то существенно уменьшить при помощи утепления экструдированным пенополистиролом отмостки по периметру дома.

Если четко следовать технологии, то размер отмостки должен быть равен глубине промерзания почвы в данном регионе. Но от себя могу сказать, что это правило следует соблюдать только на пучинистых грунтах. В случае, когда дом стоит на стабильных почвах, достаточно отмостки размером около метра.

Обустроить ее своими руками не сложно. Для утепления отмостки достаточно плит толщиной 50 мм. Изначально под конструкцию выбирается грунт на глубину около 200 мм. Дно котлована хорошо утрамбовывается и застилается геотектсилем или рубероидом.

На него насыпается и также трамбуется песчаная подушка толщиной около 50 мм. На эту подушку с уклоном 20 – 30 мм на 1 метр укладывается слой экструдированного пенополистирола.

Утепление и армирование придомовой отмостки.

Поверх утеплителя нужно будет связать армирующий каркас. Слишком толстая арматура здесь не нужна достаточно стальной проволоки диаметром 6 мм (катанка). Хотя я, дабы не возиться с вязкой арматурного каркаса, в 2 слоя с разрывом 30 мм укладываю обычную стальную сетку рабицу. В районе отмостки нагрузка мизерная и большой прочности там не требуется.

После этого, опять же с обеспечением уклона 20 – 30 мм, все это заливается бетоном. Толщина бетонного слоя делается в районе 100 мм. Уклон нужен для того чтобы вода свободно стекала с отмостки.

Бетонирование отмостки.

Но все это хорошо, если грунтовые воды проходят гораздо ниже вашего фундамента. В тех случаях, когда велика вероятность подтопления здания, чтобы отвести грунтовые воды от монолита и утеплителя, вам придется монтировать дренаж.

Если вы справились с монтажом утеплителя, то обустройство дренажной системы у вас не должно вызвать затруднений. В данном случае на дно траншеи вокруг дома насыпается небольшой слой гравия и на него укладывается пластиковая дренажная труба сечением от 100 мм (труба с множеством отверстий).

Имейте в виду, дренажная трубная разводка должна закладываться ниже уровня промерзания грунта, проходить не ближе 300 мм от границы утеплителя и монтироваться с уклоном в сторону центрального колодца, уклон делается 10 – 20 мм на 1 погонный метр.

Промежуточный дренажный колодец.

Плюс на всех поворотах труб нужно делать промежуточные ревизионные колодцы. Центральный колодец нужен для сбора воды и естественно делается он побольше и поглубже. Воду из него либо откачивают, либо отводят в другое место.

В стандартном варианте у нас за утеплителем идет слой песка и дальше грунт, а для обустройства дренажа вместо грунта сверху дренажной трубы насыпается слой щебня, толщина такого слоя колеблется от полуметра до метра.

Общая структура системы показана на схеме. Фундамент и отмостка граничащая с ним, утеплены экструдированным пенополистиролом. А чтобы вода не прорвалась к утеплителю, монтируется дренажный водоотвод.

Схема обустройства утепленной отмостки и дренажа.

Утепление фундамента изнутри

Скажу вам честно, утепление фундамента пенополистиролом изнутри не самый лучший вариант. В этом случае сам бетонный монолит как промерзал, так и будет промерзать, но зато вы получаете сухой подвал и относительно теплый пол.

Технология предельно проста. Плиты утеплителя клеятся на стену точно так же, как мы клеили их снаружи на гидроизоляцию. Для монтажа экструдированного пенополистирола на голый бетон я использую строительную смесь «Ceresit CT83», кстати, она была разработана именно для этих целей.

Распределение температур при внутреннем и наружно варианте утепления.

Но одного клея здесь будет мало, утеплитель нужно будет дополнительно закрепить и оштукатурить. Когда утеплитель смонтирован, на него наносится этот же строительный клей толщиной 2 – 3 мм.

Фиксация утеплителя дюбелем-зонтиком.

Пока клей еще мокрый, в него утапливается при помощи шпателя стекловолоконная армирующая сетка, после чего насквозь через утеплитель сверлятся отверстия в бетоне и в них загоняются пластиковые дюбеля-зонтики.

Дальше вам нужно будет дождаться, когда все это высохнет, слегка зашкурить поверхность крупным наждаком и нанести слой финишной шпаклевки на цементной основе. Вот в принципе и все. Помните, что изнутри, в подвале, достаточно утеплить наружные стены и потолок.

Оклеивание стен подвала утеплителем.



Вывод

Теплоизоляция фундамента пенополистиролом это наиболее действенный способ избавится от холодных полов и защитить бетонный монолит от разрушения. На фото и видео в этой статье показаны некоторые практические моменты процесса обустройства. Если у вас остались какие-либо вопросы, пишите их в комментарии, побеседуем.

Фундамент полностью утепленный экструдированным пенополистиролом.


pro-uteplenie.ru

Какая толщина пенопласта должна быть на плите фундамента под стяжкой?

Ни для кого не секрет, что бетонный пол в помещении первого этажа в зимнее время становится адски холодным, и если не позаботиться о нормальной теплоизоляции, то со временем сырость и микробы просто уничтожат дорогостоящий паркет или ламинат. Но дело даже не в напольном покрытии, ледяной пол в доме является кратчайшей дорогой к заболеванию суставов ног, поэтому перед чистовой отделкой обязательно нужно сделать утепление пола пеноплексом под стяжку на бетонном растворе.

Почему используется пеноплекс

Для специалистов ответ очевиден – уложить пеноплекс под стяжку на бетонный пол не сложнее, чем любой другой материал, методика проверенная и надежная. Кроме того, технология устройства утепленного пола укладкой пеноплекса технически по силам даже людям с минимальным опытом работы с подобного рода материалом.

По сути, пеноплекс является единственным материалом, в котором одновременно сочетаются несколько уникальных качеств:

  • Высокая прочность пеноплекса на изгиб и на контактное давление. На лист пеноплекса можно спокойно наступать в обуви, практически без последствий для материала;
  • Экструдированный пенополистирол, из которого сделан утеплитель, не пылит, не выделяет газов или летучих веществ, с ним можно работать практически без СЗОД, в этом смысле пеноплекс выгодно отличается от минеральной ваты или базальтовых матов;
  • Пеноплекс можно уложить под стяжку даже на плиту перекрытия над мокрым подвалом, уложенный слой теплоизоляции не впитает влагу и не потеряет изолирующих свойств даже через 30 лет эксплуатации.

Если сравнивать пеноплекс с ближайшим родственником – пенопластом, то можно отметить, что при практически равных теплоизолирующих характеристиках ЭППС выгодно отличается тем, что не крошится и не разрушается под неравномерной нагрузкой. Технология экструзии позволяет получить в пеноплексе закрытые поры, недоступные для влаги и водяных паров.

Важно! Единственным существенным недостатком пеноплекса является его чувствительность к ультрафиолетовому излучению и различного рода органическим растворителям.

Первый недостаток компенсируется защитным слоем бетонной стяжки пола на пеноплексе. О втором просто необходимо помнить. Если вам вздумается покрасить слой утеплителя какой-нибудь краской на органическом растворителе, или обработать праймером бетонную стяжку на пеноплексе, то в результате вместо толстого слоя утеплителя получите тонкий слой расплавленного полистирола.

Продавцы минеральных теплоизоляционных материалов любят пугать застройщиков горючестью пенополистирола, но при этом забывают, что укладывается пеноплекс для пола под стяжку из бетона, а значит, в отсутствие кислорода воздуха, для того чтобы пенополистирол начал разлагаться с выделением угарного газа, необходимо нагреть бетонный пол не менее чем до 200оС.

Технология обустройства утепления из ЭППС

Теоретически пеноплекс под стяжку пола можно уложить практически на любую поверхность, даже не убирая остатки мусора и гравия. Во многих случаях пеноплекс укладывают на пол из грунта или подушку из гравия, но в таких условиях слой пенополистирола прижимает к полу и фиксирует толстая бетонная стяжка или армированная плита фундамента. В нашем случае толщина стяжки не превышает 4-5 см армированного бетона, и от того, насколько тщательно будет закреплен слой пеноплекса на полу, зависит, появятся ли трещины в стяжке от колебаний утеплителя.

Подготовка основания под укладку пеноплекса под стяжку

На этапе подготовки нужно сделать следующее:

  • Обмерить площадь пола и рассчитать потребное количество пеноплекса в квадратных метрах. Для укладки закупаем утеплителя на 10% больше полученного метража на обрезку и брак;
  • С помощью зубила, угловой шлифмашинки выравниваем бетонный пол, сбиваем и удаляем все шишки, горбы и наросты высотой более 7 мм;
  • Тщательно удаляем пыль и грязь с поверхности бетона;
  • Любые следы от масла, керосина, органических растворителей, которых всегда бывает с избытком на полу в гаражах и подсобных помещениях, нейтрализуем раствором каустической соды и вымываем большим количеством воды;
  • Тщательно грунтуем цементный пол грунтовкой глубокого проникновения, неважно, какой марки, главное, качественной, и еще как минимум сутки сушим.

К сведению! Все выполненные процедуры были направлены на то, чтобы между бетонным полом и слоем пеноплекса не образовалось воздушных карманов, в которых, как правило, под теплоизоляцией скапливается конденсат, и зачастую образуются трещины в стяжке.

Грунтуем пол, затем выполняем разметку укладки листов пеноплекса. Главное условие при подгонке материала — швы между листами должны быть одинаковыми по всей длине стыка.

Укладка пеноплекса на пол под стяжку

Для наклейки пеноплекса на бетонный пол лучше всего использовать специальный клей для монтажа утеплителей на вспененной и минеральной основе. Клеевую массу наносим на пол и на рабочую поверхность листа по периметру и в центре плиты. При укладке под стяжку важно плотно прикатать утеплитель к полу и закрепить уложенный слой грибовидными дюбелями. Через сутки швы между плитами очищают от остатков клея и запенивают обычной монтажной пеной.

Специалисты рекомендуют по периметру уложенного поля из пеноплекса, вдоль стен выполнить расширительный зазор в 4-5 мм толщиной. Зазор заполняют лентой из вспененного полиэтилена. После заливки бетона под нагрузкой слой утеплителя осядет и раздастся в ширину.

Швы и стыки между плитами пеноплекса заклеивают строительным скотчем, чтобы бетонное молочко из материала стяжки не просачивалось внутрь и не образовывало на полу мостик холода и влаги.

Заливка пеноплекса бетоном

Перед тем как заливать стяжку, поверхность уложенного пеноплекса закрывают пароизоляционной мембраной, полотнище приклеивают по периметру уложенного утеплителя, а края выкладывают на стены. Мембрана должна быть выровнена без складок и прослаблений по всей плоскости пола.

Если предполагается армирование стяжки стеклопластиковой или стальной сеткой, то нужно предварительно выложить сетку на «стаканчики» из обрезков проволоки так, чтобы плоскость арматуры находилась на высоте не менее 2 см от мембраны. В данном случае бетонная стяжка работает на прогиб, поэтому плоскость армирования мы сознательно смещаем ближе к полу, в область растягивающих напряжений.

На следующем этапе выставляем маяки, для домашней стяжки можно использовать деревянные, алюминиевые или оцинкованные профили. Из-за уложенной сетки маяки нужно устанавливать на опоры, винтовые подставки, опирающиеся на слой утеплителя. После заливки бетона такие опоры, как правило, выкручивают из стяжки пола.

Ширина между рейками не должна превышать ¾ длины правила. Положение каждой рейки проверяем полутораметровым строительным уровнем.

Для приготовления бетонной массы можно самостоятельно сделать замес из цемента М400, мытого песка и небольшого количества мелкого 1-3 мм гравия. Для получения максимально гладкой поверхности плоскость залитой бетонной стяжки после выравнивания правилом выглаживают штукатурной теркой, смоченной водной эмульсией ПВА.

Помещение с залитой стяжкой по пеноплексу необходимо закрыть от солнечного света, и открыть вентиляцию на самый малый продух. Если в помещении достаточно жарко, то раз в сутки пол можно сбрызгивать водой на протяжении 5 дней. Через две недели можно приступать к зачистке пола, но дальнейшие операции рекомендуется проводить не ранее чем через три недели выдержки стяжки.

Заключение

Заливая пол, можно использовать готовые песчано-цементные смеси, но из-за большого количества низкокачественных подделок мастера, как правило, предпочитают готовить заливочную массу самостоятельно из соотношения 1 мерка цемента на 4 мерки чистого песка. На ведро раствора добавляется 100 мл поливинилацетатной композиции и 20 г жидкого мыла. Такая стяжка отлично прилипает к пароизоляционной мембране и пеноплексу, и практически не дает пузырей или трещин на поверхности пола.

  • Скрипят полы из паркетной доски
  • Укладка паркетной доски на фанеру
  • Укладка пеноплекса на пол
  • Массивная паркетная доска из лиственницы

Оглавление:

  • Что представляет технология плитного фундамента?
  • Технология возведения фундамента из плит
  • Плита фундамента: утепление
  • Преимущества теплоизоляция плиты фундамента
  • Чем можно утеплить плитный фундамент?
  • Как фундамент плитный утеплить пенополистиролом?
    • Наружное утепление фундамента
    • Внутреннее утепление фундамента
  • Как крепить листы пенополистирола к фундаменту?

Что представляет технология плитного фундамента?

Плитный тип фундамента имеет другое название — плавающий, так как плиту возможно возводить на насыпных, размытых, слабых грунтах и при высоком поднятии грунтовых вод. Плитный фундамент выступает как плот, на котором дом «плавает».

Схема теплоизоляции плитного фундамента.

Такой тип фундамента идеален для небольших построек. Его функции аналогичны функциям других видов оснований: благодаря плитам (их жесткости), расположенным под всей площадью возводимого здания, он является сдерживающим фактором для перемещения грунта и предохраняет дом от разрушения.

Плитный фундамент относится к одному из видов мелкозаглубленного ленточного фундамента. Его основное отличие — в нем используют цельную плиту, изготавливаемую из железобетона и жестко армированную по всей несущей поверхности плиты.

Незаглубленная фундаментная плита:

  • дает возможность сократить потребление бетона на 30%;
  • трудозатраты на монтаж до 40%;
  • стоимость фундамента в целом до 50%;
  • применима практически для всех видов грунта;
  • малые сроки возведения.

Вернуться к оглавлению

Технология возведения фундамента из плит

Строить плитный фундамент начинают с того, что на заранее подготовленном и размеченном участке снимают лишь плодородный слой грунта. На дно вырытого котлована укладывают песчаную подушку с добавлением песка, которую хорошо утрамбовывают. На подушку кладут слой гидроизоляционного материала, затем слой утеплителя. После чего фундамент из плит тщательно армируют. Для плит применима арматура d =12 мм. И последний этап — строительство опалубки и заливка в нее бетона.

Вернуться к оглавлению

Плита фундамента: утепление

Схемы устройства незаглубленных монолитных и сбороно-монолитных фундаментных плит.

Поможет снизить потерю тепла через плиту, а соответственно, исключит проседание почвы под плитой утепление плиты. Для этого укладывают 10- или 15-ти сантиметровый слой теплоизолирующего материала. От промерзания сберечь плитный фундамент поможет его утепление между плитой и грунтом.

Столь ли необходимо утепление фундамента?

Вопросу теплоизоляции фундамента следует уделить особое внимание жителям регионов с суровыми климатическими условиями и грунтом глубокого промерзания.

Зона пучинистых грунтов составляет около 80% всей территории России. Пучинистые грунты при промерзании увеличиваются в объеме и поднимаются, что вызывает разрушение конструкции фундамента.

Вернуться к оглавлению

Преимущества теплоизоляция плиты фундамента

  • избавляет (или существенно уменьшает) от влияния сил морозного пучения на фундамент;
  • сокращает потери тепла через фундамент и уменьшает расходы на отопление;
  • создает необходимые условия для установления внутри помещения постоянной требуемой температуры;
  • предохраняет от появления конденсата на поверхностях внутри здания;
  • служит защитой для гидроизоляции от механических повреждений;
  • продлевает срок службы гидроизоляционного материала.

Вернуться к оглавлению

Чем можно утеплить плитный фундамент?

Схема монтажа монолитного плитного фундамента.

Материалы теплоизоляции для наружного утепления фундамента впитывать влагу не должны, как и сжиматься под давлением грунта. Высокие показатели водопоглощения и сжимаемость при засыпке грунтом делают минеральную вату не совсем подходящим материалом в качестве утеплителя. Этим требованиям соответствуют лишь пеностекло и пенополистирол. Первый вариант обойдется в несколько раз дороже.

Можно ли использовать обычный пенопласт? Можно. Только располагать его нужно обязательно на водонепроницаемом слое (гидроизоляции), которая служит защитой для элементов конструкции от грунтовой влаги. В противном случае уже через несколько лет с момента установки от пенопласта можно ожидать превращения его в бесформенную груду шариков. Накопленная влага в утеплителе при замерзании будет увеличивать пенопласт в объеме, разрушая при этом его структуру.

Наиболее оптимальным теплоизоляционным материалом для условий повышенных нагрузок и влажности считается экструдированный пенополистирол.

Благодаря характеристикам исходного сырья и закрытой ячеистой структуре, препятствующей проникновению воды в него, плиты пенополистирола обладают отличными техническими характеристиками, большим сроком эксплуатации, что делает возможным его применение в утеплении фундаментных плит.

Схема утепления фундамента.

Экструдированный пенополистирол обладает водопоглощением, близким к нулю (не больше 0,5% по объему за 672 часа и за весь следующий период эксплуатации). Это не позволяет грунтовой влаге скапливаться в толще утеплителя, расширяться в объеме под действием перепадов температуры и разрушать структуру материала в течение всего периода службы.

Чтобы фундамент плитный утеплить в целях вертикальной теплоизоляции гражданских и промышленных объектов применяют полистирол с прочностью на сжатие не менее 250 кПа (линейная деформация — 10%). Для частного малоэтажного строительства могут использоваться плиты, имеющие прочность не менее 200 кПа, так как в этом случае глубина заложения фундамента будет меньше, и при этом давление подземных и грунтовых вод на утеплитель ниже. Для сооружений, в которых нужны повышенные показатели прочности (нагружаемые полы), нужно подбирать плиты с прочностью на сжатие 500 кПа.

Преимущества пенополистирола:

  • стабильность свойств теплоизоляции в течение всего срока эксплуатации;
  • срок действия — 40 лет;
  • показатель прочности на сжатие — 20-50 т/м²;
  • питательной средой для грызунов не является.

Вернуться к оглавлению

Как фундамент плитный утеплить пенополистиролом?

Схема плитного фундамента с ребрами жесткости.

Утепляя вертикальную часть фундамента, пенополистирол при этом устанавливают на глубину промерзания почв, которая для каждого региона определяется индивидуально. Если устанавливать утеплитель глубже, эффективность от этого резко снизится.

Толщина слоя теплоизоляции в углах должна быть увеличена в полтора раза с отступом в обе стороны не меньше 1,5 м.

Фундамент плитный утеплить снаружи — более рациональный путь, поскольку так уровень потерь тепла будет ниже.

Теплоизоляционные плиты укладывают на слой гидроизоляции. Если планируется применить вязаную арматуру для армирования монолитной железобетонной плиты фундамента или силового пола, то для плит пенополистирола необходимо устроить защиту от жидких компонентов бетона. Для этого используют полиэтиленовую пленку (150-200 мкм), которую укладывают в один слой. Если арматурные работы предполагают применение сварки, то поверх пленки нужно выполнить стяжку из низкомарочного бетона или раствора цемента для ее защиты. Полиэтилен укладывают внахлест 100-150 мм на двухсторонний скотч.

Вернуться к оглавлению

Наружное утепление фундамента

Схема свайного фундамента.

Уменьшить глубину промерзания стен и основу фундамента, удержать границу промерзания в толще непучинистого грунта — песчано-гравийной подушке и обратной засыпке поможет утепление грунта по всему периметру дома под конструкцией отмостки.

При укладке пенополистирола важно учитывать заданный уклон отмостки — примерно 2% от дома. Не меньше глубины сезонного промерзания почв должна быть ширина теплоизоляции из экструдированного пенополистирола по периметру.

Толщина теплоизоляции по горизонтали должна быть не менее толщины теплоизоляции фундамента по вертикали.

Вернуться к оглавлению

Внутреннее утепление фундамента

Если невозможно утеплить плитный фундамент снаружи, допускают устройство теплоизоляции изнутри стенок фундамента.

Укладка теплоизоляции со стороны стенок помещения выполняют либо приклеиванием экструдированного пенополистирола к поверхности стен составами без растворителей (можно на цементной основе), либо путем механического закрепления плит утеплителя с последующим устройством отделки.

Вернуться к оглавлению

Как крепить листы пенополистирола к фундаменту?

Схема армирования плитного фундамента.

Утеплитель размещают по выровненной поверхности стен снаружи изолируемой конструкции с уже выполненной по ней гидроизоляцией.

Механическим путем фиксировать плиты пенополистирола снаружи при утеплении фундаментных плит не допускается. Так как в таком случае можно нарушить целостность сплошного гидроизоляционного покрытия.

К поверхности, на которой уже имеется гидроизоляционный слой, плиты пенополистирола можно прикрепить двумя способами:

  • клеем;
  • способом подплавления битума на гидроизоляции.

Приклеивающее средство наносят в 5-6 точках, затем плотно прижимают плиты к поверхности.

Приклеивание плит необходимо вести снизу, производя укладку плит в горизонтальный ряд. Второй и следующие ряды плит крепят встык к предыдущему уже приклеенному ряду. Повторная установка приклеенных плит не допускается, как и изменение положения плит по истечении нескольких минут после приклейки.

Схема гидроизоляции ленточного фундамента.

Плиты теплоизоляции должны быть одинаковой толщины и прикасаться друг к другу и к основанию плотно. Располагать их при этом нужно, смещая стыки (в шахматном порядке). Если расстояние швов между плитами составляет более 5 мм, их нужно заполнить монтажной пеной. Плиту лучше использовать со ступенчатой кромкой. Плиту к соседней укладывают вплотную так, чтобы перекрывали друг друга их смежные части кромок. При таком монтаже не появляется мостиков холода. Устраивая двухслойную (или из большего количества слоев) теплоизоляцию, швы между плитами размещают в разбежку.

От применяемой гидроизоляции будет зависеть выбор клея. Если используют гидроизоляцию рулонную либо мастичного вида на битумной основе, применяют специальный клеевой состав с битумными мастиками. Выбирая клей, нужно проследить за тем, чтобы в его состав не входили растворители, которые при нанесении могут растворить плиту пенополистирола.

Клеевой слой наносят несколькими точками на листе по его периметру и в центре, если фундамент обклеивают тот, что расположен ниже поверхности земли. Этот прием нужен для того, чтобы дать возможность беспрепятственному стеканию влаги, собирающейся между строительным основанием и поверхностью плиты.

Нельзя устанавливать утеплитель на еще не просохшую битумную гидроизоляцию. Тому есть несколько причин:

— Элементы гидроизоляции в процессе установки могут попросту «разъехаться», и полной гарантии в герметичности гидроизоляции не будет.

— Частицы растворителя могут содержать средства гидроизоляции в составе с холодным битумом. Они могут повредить материал теплоизоляции. Поэтому, применяя гидроизоляцию из холодного битума, устанавливать плиту экструдированного пенополистирола рекомендуют после того, как поверхность высохнет. Для чего потребуется не менее 7 суток.

Водонепроницаемость и стойкость к повышенным нагрузкам делает экструдированный пенополистирол оптимальным утеплителем для фундаментной плиты.

7 лет назад tanya (эксперт Builderclub)

Такая конструкция фундамента называется «шведская плита». В основании укладывается утеплитель, но не пенопласт (он впитывает влагу и имеет недостаточную для данной конструкции плотность), а экструдированный пенополистирол (эппс) плотностью 38-50 кг/м³. Такой утеплитель выдерживает порядка 40 тонн распределенной нагрузки на 1 м2. Этого вполне достаточно для данной конструкции. Для примера, утеплитель такой плотности уложен под дорожным покрытием на улице Крещатик в г.Киеве. Да и эппс с плотностью 100 кг/м3 не бывает, 50 кг/м3 — это максимум.

Под эппс, в зависимости от типа грунта и уровня грунтовых вод укладывается либо просто уплотненный песок (15-20 см), либо 10-15см песка + 10-15см щебня, либо же около 20-30см щебня в обойме из фильтрующего геотекстильного полотна (дренаж).

Фундамент «утепленная шведская плита». Устройство дренажа.

Затем укладывается утеплитель.

Фундамент «утепленная шведская плита». Укладка утеплителя.

Далее устанавливаются заранее связанные (или сваренные) арматурные каркасы. И если планируется теплый пол, то укладываются трубы теплого пола.

Фундамент «утепленная шведская плита». Укладка армаруты.

Заливается бетон — около 30 см, но может быть и больше, в зависимости от типа грунта и нагрузок на фундамент. Поэтому вместе с песчано-гравийной подушкой глубина заложения такого фундамента будет минимум 50 см.

Фундамент «утепленная шведская плита». Бетонирование.

Вот собственно и все.

Готовый фундамент «утепленная шведская плита».

Можно ли делать такой фундамент под каркасный дом? — да, можно. Это очень хороший, но далеко не самый дешевый фундамент, о чем верно заметил Svarog. Расход материалов на него выше, чем, например, на ленточный, свайный или столбчатый.

В остальном также согласна со Svarog. Спрашивайте, если есть еще вопросы, или уточнения.

ответить

Потихоньку планирую строительство мастерской. Наверное есть смысл пол теплоизолировать- пока топить не планирую- но мало ли как там дальше, ещё и при нынешних ценах на энергоносители… Вроде как для этих целей нужно использовать экструдированный пенопласт.Какой лучше(марка и толщина)- или пойдёт любой экструдированный из супермаркета? Поговорил с несколькими людьми- мнения разошлись насчёт того, как его под бетон ложить. Большинство говорят, что его ложат на песок протрамбованный, и непосредственно на него- бетон заливают. У меня сетка арматурная из кусков(где-то 1200/1200 мм) вариться будет- поэтому так не получится, пенопласт проплавится и загорится от брызг металла. Можно ли поверх пенопласта положить(насыпать) 40-50 мм песка- а только потом на него- бетон залить? Или как лучше?

И не перемешает ли бетон при заливке весь песок и не повредит ли пенопласт?

beton-stroyka.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
