Недостатки свайного фундамента: плюсы и минусы, устройство, строительство

Содержание

плюсы и минусы, устройство, строительство

Содержание статьи:

Для загородного строительства нередко выбирают свайный фундамент. Правильно смонтированная конструкция прослужит долго, ее целостность не будет зависеть от влияния внешних факторов. Применяют такой фундамент при строительстве промышленных зданий и жилых домов. При соблюдении технологии сделать его можно самостоятельно.

Устройство и проектирование свайного фундамента

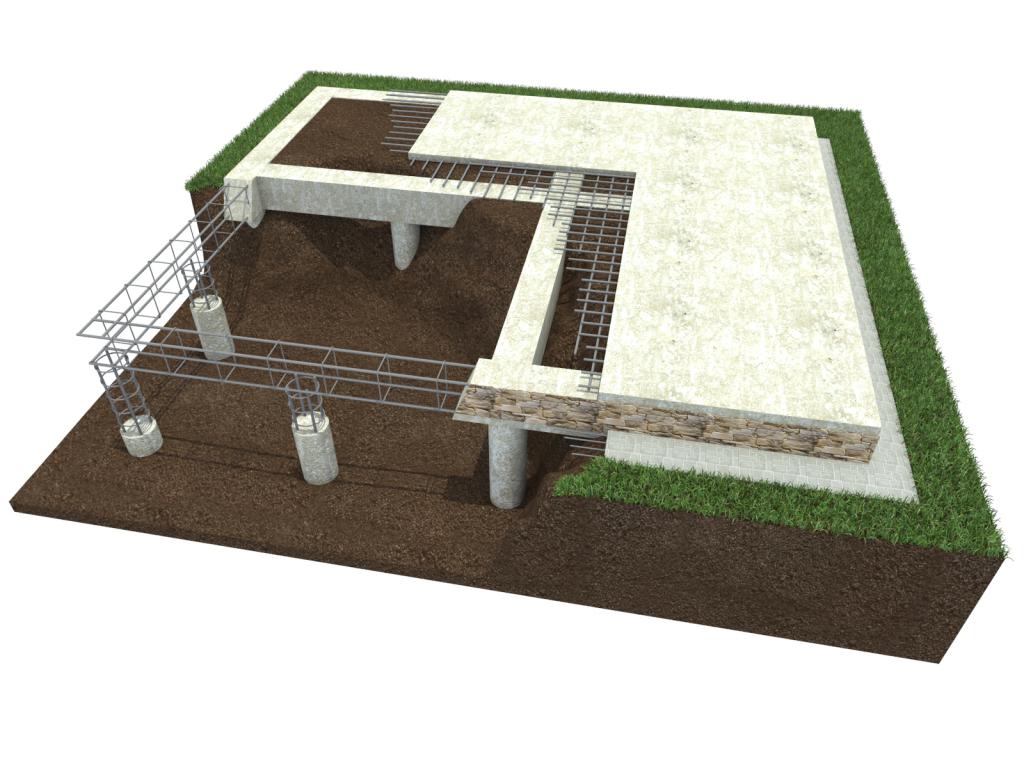

Устройство буронабивного свайного фундамента

Свайный фундамент – это опорная конструкция, в состав которой входит свайное поле или отдельно стоящие элементы. Для их изготовления используют железобетон, хотя есть возможность применения бутобетона или армированного раствора. Нередко для одноэтажных зданий используют брус.

Опоры обязательно монтируют под углами сооружения, на пересечении несущих внутренних стен с наружными или между собой. Расстояние между основными сваями не должно превышать 2 метра, но если оно больше, используют дополнительные элементы.

Перед монтажом свайной конструкции осуществляется ее проектирование:

  1. Отбор проб грунта для изучения его состава и характера, для чего производят испытательное бурение.
  2. Динамическое и статическое исследование почвы. Процедура позволит изучить степень подвижности грунта.
  3. Прессиометрическое испытание. Показывает, насколько может сжиматься грунт на участке строительства.
  4. Испытание с применением эталонных свайных элементов. Определяется тип используемых элементов.
  5. Опытные работы. Выясняют характер взаимодействия фундамента с грунтом, соседними постройками.

После проведения всех процедур можно приступать к созданию проекта. Учитывают все возможные влияния внутренних и внешних факторов.

Классификация свайных конструкций

По способу монтажа

Разновидности свай

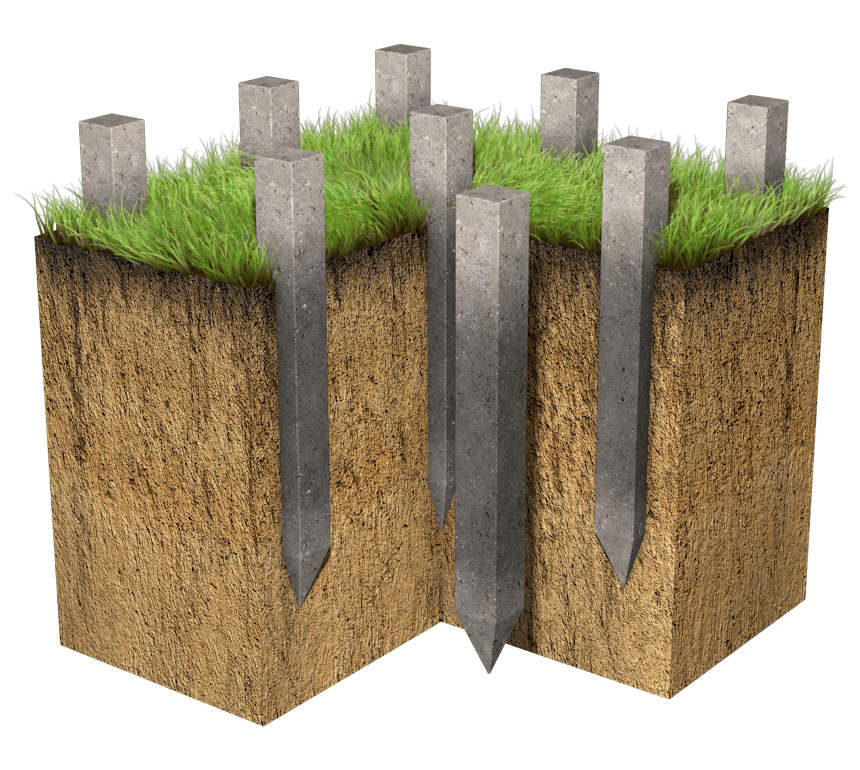

Забивные сваи представляют собой готовые изделия, для установки которых требуются специальные крановые установки. Они подтягивают сваи к нужной точке и забивают их с применением молотов. Есть разновидность набивных элементов. Их изготавливают прямо на месте строительства. Сначала осуществляют подготовку скважины, армированного каркаса, а потом заливают бетонный раствор.

Винтовые сваи представляют собой металлический стержень, на конце которого присутствует спираль. Чаще всего их применяют в индивидуальном строительстве. Минусом винтовых свай является их относительно небольшая длина – до 6 м. Несущая способность таких изделий не очень высокая. Для возведения здания на таком фундаменте используются легкие строительные материалы.

По схеме размещения

Нередко элементы стоят отдельно друг от друга. Они монтируются под точками максимальной нагрузки. Иногда изделия формируют свайные ленты. Конструкция состоит из одного или нескольких рядов элементов. Задачей такого фундамента является передача нагрузки на укрепленное основание.

Минусом свайного фундамента является не очень высокая надежность, поэтому для тяжелых зданий лучше использовать «кусты» из опор. Такое размещение подходит для слабых грунтов или близкого расположения подземных вод к поверхности.

По материалу изготовления

Для изготовления свай используются следующие материалы:

  • Железобетон. Такие изделия бывают полыми или монолитными. Армированные сваи способны прослужить до 100 лет. Их изготавливают непосредственно на месте строительства или в производственных условиях. Первый вариант позволяет избежать использования дорогостоящего оборудования.
  • Сталь. Для изготовления используется труба, прокатная сталь. Толщина металла должна быть 0,8-1,2 см. Сечение бывает прямоугольным или круглым. Чтобы защитить материал от ржавления и коррозии, его обрабатывают битумом. Недостатком этого вида изделия является большой вес.
  • Дерево. Это относительно легкие изделия диаметром 22-34 см. Для изготовления применяют только твердые породы дерева.
Деревянные
Стальные
Железобетонные

Деревянные сваи применяют редко, так как материал подвержен гниению, повреждению насекомыми и грызунами.

Используемые материалы и инструменты для работы

Чтобы построить надежный фундамент, нужно предварительно подготовиться к работе. Требуются следующие инструменты и материалы:

  • лом;
  • лопата;
  • бур;
  • сваи;
  • рулетка;
  • бетономешалка, сварочный аппарат;
  • строительный уровень.

Для приготовления бетона нужен цемент, щебень, песок.

Технология возведения свайного фундамента

Соблюдение технологии монтажа свайного фундамента позволит соорудить прочное основание. Изготовление конструкции предполагает следующие этапы:

  1. Бурение ям. Их количество определяется общим весом сооружения, а также эксплуатационной нагрузкой. Диаметр скважины зависит от технических параметров бура, но он редко превышает 30 см. Глубина ямы не больше 6 м. Бур располагают так, чтобы во время работы задействовались минимальные усилия.
  2. Бетонирование и армирование элементов. Для защиты изделий от воздействия влаги в скважины укладывается рубероид по всему диаметру.
    После этого в ямы будут ставиться сваи. Для их закрепления используют бетон. Грунтовые воды при этом откачивают. Важно также организовать каркас из арматуры. Бетон нужно подавать слоями и уплотнять.
  3. Устройство ростверка. Его высота не менее 30 см, ширина не менее 40 см.

В завершение все швы заполняют цементным раствором.

Плюсы и минусы

Виды винтовых свай

Преимущества обустройства свайно-винтового фундамента:

  • небольшая трудоемкость работ;
  • отсутствие риска проседания сооружения вследствие повышения уровня грунтовых вод или пучения грунта;
  • подходит для почв любого типа;
  • сокращение расходов на возведение фундамента;
  • уменьшение объема земляных работ;
  • высокая скорость проведения строительства;
  • возможность обустройства в любое время года;
  • экономность.

Среди недостатков – трудности с подведением коммуникаций, невозможность обустройства подвала. При возведении конструкции требуется изготовление ростверка.

Свайный фундамент – отличное решение для небольших легких домов, если они строятся на пучинистых или слабых грунтах. Однако к его проектированию нужно подойти ответственно.

Свайный фундамент -плюсы и минусы выбор советы

Существует несколько разновидностей фундаментов, которые отличаются по типу конструкции. Фундамент – важная часть, которая отвечает за надежность строения.

Самым распространенным типом фундамента является основание, возведенное на сваях. Свайный фундамент имеет свои плюсы и минусы.

Плюсы свайного основания

Применение свайного фундамента в строительстве имеет следующие положительные стороны:

  • такое основание можно строить в плохих геологических условиях;
  • свайный фундамент стоит дешевле
    других типов оснований;
  • высокая скорость возведения фундамента;
  • щадящие отношение к ландшафту местности;
  • возводится даже в неблагоприятных климатических условиях;
  • возможность многократного использования основания.

Вернуться к содержанию

Возведение основание в плохих геологических условиях

Зачастую верхний слой грунта мало подходит для построения здания. Для возведения постройки существуют следующие препятствия:

  • Хороший твердый грунт расположен слишком глубоко под рыхлой поверхностью, которая не способна выдержать несущую конструкцию строения;
  • Высокие широты имеют большую глубину промерзания, а верхние слои грунта содержат глинистые и пылеватые частицы, которые делают грунт рыхлым и малопригодным для строительства;
  • Слой насыщенного водой песочного грунта;
  • Обилие подземных ручьев;
  • Поверхность, на которой возводится здание, имеет сильный наклон.

В неблагоприятных геологических условиях наилучшим решением является выбор основания, возведенного на сваях.

Вернуться к содержанию

Доступность и скорость выполнения работ

Возведение других типов фундамента в плохих геологических условиях спровоцирует значительное удорожание строительных работ. Свайное основание обходится недорого, но не уступает по качеству другим видам фундаментов.

Ленточный или сплошной фундамент потребует больших временных затрат по сравнению со свайным фундаментом. Нередко данный тип основания выбирают, если сроки возведения постройки поджимают.

Возведение фундамента на сваях практически не затрагивает почву. В силу особенностей конструкции строительство такого основания не требует проведения земляных работ. Глубина свайного фундамента незначительна, поэтому такая конструкция наносит минимальный ущерб окружающей природе.

Объем земляного грунта, который необходимо извлечь при возведении фундамента, минимален. А в случае применения забивных свай извлечение грунта вообще не требуется.

Вернуться к содержанию

Долгий срок эксплуатации

Свайный фундамент имеет длительный срок эксплуатации. Фундамент на сваях также хорошо подходит для временных построек. Он легко возводится и разбирается.

При возведении временных построек во время экспедиций и теплиц нагрузка на свайный фундамент минимальна, поэтому используют винтовые сваи, которые не заливаются бетоном. При переезде временные постройки быстро разбираются. Использование винтовых свай для временных строений экономит время и средства, увеличивает мобильность и оперативность строительных работ.

Вернуться к содержанию

Зимнее строительство

Строительство в зимний период актуально для России, большая часть которой расположена в северных широтах. Строительство не всегда можно прекратить зимой, поэтому рабочим приходится прибегать к использованию свайного фундамента. Такой подход позволяет проводить строительные работы круглый год.

Плюсы и минусы строительства с применением свайного фундамента зимой:

  • благодаря использованию свай можно получить прочную конструкцию даже на замерзшем грунте, независимо от наклона строительной площадки;
  • при возведении свайного фундамента отпадает необходимость в расчистке и высушиванию земли. В регионах, где преобладает вечная мерзлота, использование свай является единственным строительным решением;
  • сваи не требуют проведения дополнительных процедур для сохранения эксплуатационных качеств в условиях низких температур;
  • сваи легче подвозить к месту строительных работ, чем другие материалы;
  • для возведения свай не требуется большое количество работников;
  • благодаря сваям можно возвести здание даже на поверхности замерзшего озера.

В северных регионах нужно проводить утепление свайно-винтового фундамента. Свайный фундамент имеет свои недостатки, которые необходимо учитывать перед началом строительных мероприятий.

Вернуться к содержанию

Минусы свайного основания

К недостаткам свайного фундамента относятся следующие свойства:

  • Проектирование строительства и составление плана обойдется дорого;
  • Свайный фундамент плохо переносит большие нагрузки и может не выдержать давления массивных кирпичных стен. Чтобы сваи выдержали кирпичный дом, необходимо предварительно соорудить ростверк. Лучше всего сваи подходят для домов из дерева, пенопласта и СИП-панелей;
  • Забивные и винтовые сваи необходимо приобретать в специализированных магазинах. Обычный ленточный фундамент можно сделать собственноручно. Поставщик может изготовить сваи из некачественного материала. Выявить такой брак проблематично даже для специалиста;
  • Установка свай требует специальных навыков. Для этого необходимо нанимать бригаду строителей;
  • Сваи могут заржаветь и прогнить в случае неправильной обработки. Утратившие несущую способность сваи спровоцируют разрушение дома и могут быть опасны для жизни. Важно предварительно сделать правильную антикоррозионную обработку;
  • Свайный фундамент плохо подходит для каменистой местности. Камни и валуны способны повредить сваю, что приведет впоследствии к коррозии, ржавчине и разрушению сваи;
  • Первые этажи дома, построенного на свайном основании, могут быть очень холодными, потому свайный фундамент не подразумевает наличия подпола или подвала.

Вернуться к содержанию

Отделка свайного фундамента

Существует несколько видов облицовки, благодаря которым можно закрыть пространство, образованное под свайным фундаментом:

  • Сарай можно облицевать с помощью асбоцементных листов, которые крепятся болтами или шиферными гвоздями;
  • Фундамент жилого здания можно облицевать шифером, на который прекрасно крепятся различные виды декоративной плитки;
  • Облицовку можно проводить с использованием цементно-стружечных плит. Такой материал является более прочным и легко поддается механическому воздействию пилы или сверления;
  • В качестве основания под плиточное покрытие можно использовать OSB плиты, чьей вяжущей основой являются полимерные смолы;
  • Использование цокольных фиброцементных или полипропиленовых панелей позволит значительно облегчить процесс облицовки, создав имитацию натурального камня или кирпича.

Если расстояние между фундаментов и грунтом не превышает 40 см, то необходимость в облицовке отпадает. При большем расстоянии между наземной частью и основанием можно оборудовать летний цокольный этаж или веранду.

Вернуться к содержанию

Заключение

Возведение жилых, конструкций, гаражей, сараев, теплиц и временных сооружений на свайном фундаменте имеет свои достоинства и недостатки. В некоторых климатических и геологических ситуациях использование балочных несущих конструкций оправдано. Также свайный фундамент является удобным и быстрым решением для сооружения небольших или временных конструкций.

Не нашли ответов в статье? Больше информации по теме:

виды свайных фундаментов, область применения, плюсы и минусы, цены, заказ в Москве

В чем отличие свайного фундамента от других аналогов? Строение опирается не на бетонный монолит и не на углубленные в землю стены, как при монолитном и ленточном фундаменте, а на некоторое количество углубленных в землю свай. Свайный фундамент дешевле, его быстрее и проще построить.

ВАЖНО!!! Статья информационная. Монтажем фундаментов мы не занимаемся. Мы забиваем сваи жб. Подробнее о наших услугах смотрите - тут

Его можно ставить на зыбком и болотистом грунте. По величине воспринимаемой нагрузки, по долговечности свайный фундамент уступает монолитному и ленточному.

Сферы применения свайных фундаментов

Железобетонные сваи используются для фундамента промышленных и гражданских зданий, в том числе многоэтажных. Существует около 150 видов, из которых инженер-проектировщик выбирает оптимальный вариант, соответствующий воспринимаемой сваями нагрузке.

Фундамент на винтовых сваях пригоден только для легких строений небольшой этажности. Основные сферы его применения:

  • Индивидуальное строительство коттеджи, времянки, хозяйственные постройки;
  • Временные сооружения производственного назначения: ангары, навесы;
  • Опоры электропередач, антенны;
  • Торговые палатки, сезонные сооружения в местах отдыха, спортивных соревнований, фестивалей;
  • Малые архитектурные формы, садово-парковые сооружения: беседки, площадки, качели, скамейки и т. д.;
  • Строение на грунте, покрытом водой: мосты, причалы;

Условия, пригодные для свайных фундаментов

Свайный фундамент обычно устанавливают там, где ленточный построить проблематично:

  • на болотистой, подтопляемой местности;
  • на зыбком грунте, на песке;
  • на вечной мерзлоте.

Нормальный стабильный грунт тоже подходит для свайного фундамента. Иногда выбор свайного фундамента основан на экономических соображениях: ускорение и удешевление строительства.

Ограничения применения свай

  • Нельзя устанавливать винтовые и забивные сваи на грунте с включением больших камней, а также в грунте, засоренном металлическим ломом, другими твердыми включениями;
  • Не годятся сваи на скальном грунте, не покрытом слоем рыхлых пород;

На засоренном, каменистом грунте возможна установка буронабивных свай, которые изготавливаются непосредственно в грунте, в пробуренных для них отверстиях.

Свайный фундамент можно устанавливать в условиях ограниченной площади, вблизи подземных коммуникаций. Сами сваи и оборудование для их установки имеют компактные размеры.

Особенно аккуратны в установке винтовые сваи: не требуется земляных работ, не нужно вырубать деревья; даже цветники и дорожки можно сохранить.

Буронабивные сваи предпочтительны в условиях тесной городской застройки, в местностях, где недопустимо создавать вибрацию и сотрясение почвы.

Установка железобетонных свай

Сваи забивного типа используются чаще, буронабивные составляют примерно 20% железобетонных свай.

Для забивки железобетонных свай применяются копры – трубчатые дизельные молоты. Они имеют высокую производительность и выполняют от 170 ударов в минуту. Железобетонные сваи могут быть сплошными и составными; последние используются для большего углубления в грунт

Для буронабивных свай в грунте бурят скважины, помещают в них обсадные трубы, закачивают бетон. Такие сваи делают в неоднородном, засоренном грунте, в грунте с водоносным слоем (обсадная труба защищает пространство, в которое будет заливаться бетон, от проникновения воды).

Особенности работы с винтовыми сваями

Устанавливать винтовые сваи можно вручную.

Вот этапы ручной установки:

  • Садовым буром, диаметр которого меньше диаметра сваи, делают лунку в грунте;
  • Сваю готовят к установки: через отверстие в верхней части продевают металлический лом, на сваю крепят магнитны уровень. На лом можно надеть с двух сторон металлические трубы, для удобства работы;
  • Сваю устанавливают лунку, придают ей вертикальное положение, следя за показаниями уровня, и завинчивают в грунт, все время контролируя ее вертикальность. Вначале процесс завинчивания идет легко, по мере углубления требует значительных усилий – для этого служит лом, работающий в качестве рычага;
  • После установки всех свай их подрезают по высоте, контролируя равенство высот при помощи горизонтального уровня.

Оборудование для установки свайных фундаментов

Разнообразные виды свай определяют и разнообразие применяемого оборудования.

  • Для забивки железобетонных свай применяются коперные установки на колесном или на гусеничном шасси, такие как КГ-12М, УГМК-12, УСА. Молоты приводятся в движение двигателями различных типов: гидравлическим, дизельным, пневматическим. Коперные молоты обычно устанавливаются на шасси экскаватора или подъемного крана;
  • Мобильные буровые установки для буронабивных свай предназначены для полного цикла работ: от бурения скважины для сваи до закачки бетона в обсадную трубу. В сложных геологических условиях, при установке буронабивных скважин на дне водоемов, используют пневматические буровые установки обратной циркуляции воздуха (RCD) SANY;
  • Быстрое и качественное завинчивание винтовых свай выполняется при использовании крана-манипулятора с укреплённой на нём специальной насадкой. Для массового монтажа свай выпускаются специальные сваезавинчивающие машины. Обратившись в специализированную строительную организацию, можно быстро установить качественный фундамент.

Плюсы и минусы фундаментов на сваях

Можно обобщить преимущества и недостатки свайных фундаментов. К достоинствам относятся следующие качества:

  • Быстрый и простой монтаж;
  • Невысокая стоимость;
  • Возможность установки на зыбком, заболоченном. подтопленном грунте, на дне водоема;
  • Возможность зимних работ без потери качества;
  • Работы ведутся на небольшом пространстве, не нанося ущерба близко расположенным строениям, зеленым насаждениям, подземным коммуникациям.

Недостатки свайных фундаментов:

  • Некоторое удорожание проектных работ;
  • Сами сваи, как точечные несущие элементы, не могут быть основанием для строения; необходима их обвязка железобетонными или металлическими конструкциями, формирующими решетку опоры; стоимость обвязки может составлять до 30% стоимости фундамента;
  • В условиях, оптимальных для строительства, использование свайного фундамента может неоправданно усложнить инженерные решения. Если есть подходящие условия для устройства ленточного фундамента, то чаще всего именно ему отдается предпочтение.

Цена на свайные фундаменты

Стоимость свай зависит от их типа, и размеров. Стоимость установки свай составляет около 50% о стоимости самих свай. В общую стоимость установки входит обвязка фундамента брусом, металлом или железобетоном, а также транспортные расходы, затраты на электроэнергию. Онлайн канкулятор

Приведем пример стоимости винтового фундамента, выполненного для деревянного одноэтажного дома осенью 2014 года

Размеры фундамента 10 х 6 м, расстояние для подвоза материалов и техники 50км. Сваи завинчивались с использованием автокрана со специальной насадкой.

Параметры свай: диаметр 108мм, толщина стали 4мм, лопасти 300мм, длина ствола 2,5м

  • Цена сваи – 2400 р
  • Цена установки одной сваи - 1500 р
  • Количество свай – 15 штук
  • Итого, сваи и установка: (2400+1500)*1500=58500р

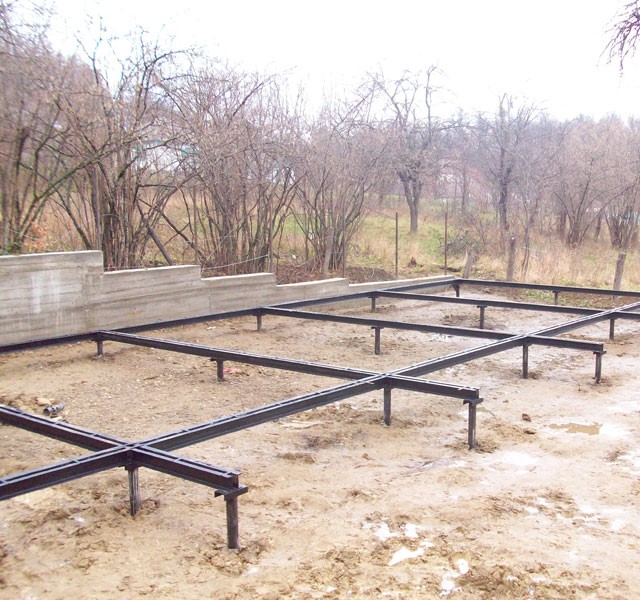

  • Обвязка швеллером – 28000р
  • Транспортные расходы – 3000 р
  • Итого: 58500+28000+3000=89500р

Как заказать свайный фундамент

Наша компания специализируется на поставке и забивке свай для возведения объектов любой сложности, при необходимости так же проводим работы по бурению под сваи, есть огромный парк колёсных сваебоев, что упрощает и удешевляет условия мобилизации сваебойной техники. Для заказа свайного фундамента свяжитесь с нами по контактам: +7 (499) 645-56-83 либо через форму отправки заявки.

Далее по свайному полю строители формируют опалубку и делают фундамент.

ВАЖНО!!! Статья исключительно для понимания технологии.
Монтажем фундаментов мы не занимаемся. Подробнее о наших услугах смотрите - тут

Виды и их утепление- требования к строительству +Видео

При постройке различных зданий стало популярным использовать винтовые сваи, они тоже имеют. Винтовые сваи изготавливают из стальной трубы, которую обработали с помощью специального состава.

Данный состав делает сваи более стойкими воздействию коррозии.

Такой вид свай позволяет в довольно короткие сроки качественно и своими руками возвести дом.

Далее мы поговорим о характеристиках домов на винтовых сваях.

[contents]

О сваях под фундамент

Снизу свай находятся лопасти, они имеют форму винта.

При помощи конструкции сваи ввинчивают в грунт, как саморезы, но в этом случае почва не разрушается, а уплотняется и становится более прочной.

Виды по форме

Для фундамента выделяют три вида свай, о них подробнее — ниже.

Винтовые сваи

Они имеют винтовые лопасти, такой вид свай используют там, где несущая способность почвы плохая. Большое количество винтовых свай обладают режущим элементом, он разрезает почву, когда сваю ввинчивают в землю. Такой вид свай так же подходит для той почвы, которая всё время промерзает.

Сваи с разным диаметром труб

От диаметра свайной трубы будет зависеть ее вес и способность выдерживать огромные нагрузки. Ведь при выборе этих свай, нужно ориентироваться на всю массу здания и в соотношении с этим показателем нужно выбирать диаметр сваи. Для свай, диаметр которых, больше 10 см, потребуется специальная техника.

Лопасти, имеющие различие в диаметре на одной свае

Если почва очень влажная, то диаметр свайных лопастей делают больше.

Сваи так же имеют различия в формах и видах. Эти данные зависят от производителей и материалов.

Виды по наконечнику

Так винтовые сваи делят по типу наконечника, и они бывают:

  1. сварными;
  2. литыми.
Сварные

Вариант считается дешёвым и экономически целесообразным, ведь он состоит из трубы с приваренной к ней лопастью. Такие сваи имеют не совсем хорошее качество и по этой причине при строительстве массовых сооружений, сварные сваи не используют.

Такие сваи используют для строительства гаражей или хозяйственных построек. Если лопасть на свае приварена не качественно, то в процессе эксплуатации, она может отойти от вертикальной оси и поэтому фундамент теряет свою стойкость.

Литые

Сваи, у которых литой наконечник, имеют хорошую прочность. Их используют для строительства жилых домов. Чтобы изготовить литой наконечник применяют литьевой метод. Лопасти у свай бывают толщиной примерно 12 миллиметров, а диаметром примерно 30 сантиметров.

Чтобы произвести ствол сваи, берут стальную трубу с наконечником. Литые сваи имеют хорошие несущие способности, они хорошо выдерживают нагрузку более пяти тонн и больше. Конечно стоимость литого наконечника немного выше, чем у сварного.

Виды по покрытию

Так же сваи имеют различие по типу покрытия. Сталь иногда обрабатывают антикоррозийным средством, а иногда полимерным покрытием.

Фундамент из винтовых свай при точном расчёте нагрузки на него, может прослужить более ста лет.

При покупке свай на рынке необходимо ознакомиться с сертификатом соответствия заводским нормам и всем стандартам. Потому что существует огромное количество подделок, которые ничем внешне не отличаются от настоящих свай.

Есть ещё вариант свай для производства которых применяют толстостенные трубы. Такие сваи по надёжности стоят на одной ступени с литыми сваями. Сваи обеспечивают прочное основание для больших строений.

Плюсы и минусы винтовых свай

Плюсы винтовых свай и их преимущества:

  1. Быстрота сооружения фундамента;
  2. Нет необходимости ожидать выстраивания фундамента;
  3. Винтовые сваи легки в монтаже. Сваи можно установить своими руками, но если размер свай большой, то необходимо нанимать специальную технику;
  4. Доступная цена;
  5. Могут применяться на различных почвах;
  6. Не требует предварительного выравнивания участка;
  7. Хорошая стойкость к нагрузкам;
  8. Большой срок эксплуатации;
  9. Не требует проведения земляных работ.

Минусы винтовых свай и их недостатки:

  1. Если вы выбрали некачественные сваи, то они быстро выходят из стоя и приводят к неравномерному проседанию строения;
  2. Если почва имеет в своём составе большое количество камней, то установка свай будет затруднена;
  3. Необходимость соблюдать правила монтажа и технологии.

Каркасный дом на винтовых сваях

Когда происходит процесс строительства каркасного дома, часто используют винтовые сваи.

Но для этого не нужно нанимать специалистов, достаточно нанять некоторое количество человек.

Винтовые сваи обязательно должны быть установлены вертикально.

Если свая ввинчена неправильно, то ее не стоит вытаскивать и ввинчивать заново.

Необходимо помнить, то что повторное ввинчивание свай недопустимо.

Технологии возведения

Существует две технологии строительства дома на винтовых сваях:

a). Финская;

b). Канадская.

Требования к строительству каркасных домов

Они идентичные и далее мы их озвучим.

  1. Чтобы построить каркасный дом, необходимо использовать отдельные каркасы. Чтобы их изготовить используют сталь и дерево, так же брус. Каркасы из бруса считаются экологически чистыми, легки в монтаже и безопасны. Каркасы из стали стоят немного дороже деревянных конструкций. Но вес металлических каркасов на порядок ниже деревянных конструкций и поэтому конструкция из металла не оказывает большого давления на основание. Чтобы соединить деревянные конструкции используют нагели, а остальные каркасы скрепляют между собой стальными деталями.
  2. Дома на сваях делают из деревянного бруса. Сначала при помощи рубероида обустраивают гидроизоляцию, а затем устанавливают брус. Прежде чем уложить черновой пол изготавливают лаги и монтируют внутри утеплитель. До укладки, доски должны быть обработаны антисептиком. Утеплитель для пола будете выбирать на своё усмотрение, учитывая климатические особенности своего региона.
  3. После того как вы закончили монтаж пола, можете начинать заниматься монтажом стен. Стены собирают на ровной поверхности, потом устанавливают их на место. Нельзя допускать перекосов, когда будете соединять каркасы друг с другом. Чтобы поддержать стойки каркасной стены применяют укосины.
  4. Когда будете заниматься установкой стен, то учтите обязательно высоту потолков, в комнатах. Оптимальным значением для потолков является 250 сантиметров.
  5. Обшивка стен производится после установки каркаса, так же утепляют двери и окна.
  6. Затем устанавливают крышу и занимаются ее отделкой. Затем делают внешнюю и внутреннюю отделку стен дома. После этого делают внутреннюю и внешнюю отделку стен дома.

Утепление

Чтобы в каркасном доме можно было жить и холодное и в теплое время года, необходимо его утеплить. До того, как вы начнёте утепление дома необходимо определиться с типом теплоизоляции.

Лучше всего утепление выполнять снаружи и изнутри здания.

Чтобы утеплить дом изнутри применяют гипсокартон и минеральную вату.

Прежде чем начать окончательную отделку фасада необходимо снаружи утеплить дом на винтовых сваях. Сначала на стенах дома делают обрешётку из бруса, затем укладывают минеральную вату или другой утеплитель.

Чтобы заделать щели между утеплителями применяют монтажную пену.

Также необходимо оборудовать ветрозащиту, гидроизоляцию, потому что минеральная вата неустойчива к влаге.

Все комнаты каркасного дома должны быть ограждены от конденсата, а особенного такие помещения как ванная комната и кухня. Специальную мембрану используют в качестве защиты от конденсата, атак же она выводит конденсат наружу.

Так как каркасные дома строят в основном из дерева в качестве теплоизоляции нельзя использовать плёнку, а лучше всего использовать специальную мембрану. Если соблюдать все технологии строительства каркасных домов, то он может прослужить довольно длительное время.

Цоколь дома на винтовых сваях

Чтобы закрыть пространство между сваями и полом осуществляют следующие действия:

  1. Устанавливают на сваи деревянные или стальные направляющие их закрепляют с помощью саморезов. Затем делают монтаж листового материала и после делают окончательную отделку отлива.
  2. Мелкозаглублённый фундамент ленточного типа. В траншеи, которые сделаны по периметру винтовых свай, заливают бетон. На такой фундамент укладывают шлакоблоки или делают кладку из кирпича.
Такой цоколь очень прочный и не требует ещё какого-то утепления, а также он позволяет создать подвальное помещение и выглядит очень привлекательно.

В данном тексте мы рассказали вам о том, как возвести дом на винтовых сваях. Надеемся, что данная статья вам была полезной. Желаем вам удачи!

Руководство по свайному фундаменту | Типы свайных фундаментов

Фундаменты - это ключ к любой архитектуре. Он обеспечивает адекватную поддержку конструкции, передавая нагрузки от конструкции на почву. Важно учитывать тот факт, что слой, на который фундамент оказывает нагрузку, должен иметь адекватную несущую способность и соответствующие характеристики осадки.

В основном есть два типа фундаментов: мелкие и глубокие. Неглубокие фундаменты эффективны, когда грунт имеет достаточную несущую способность, чтобы выдерживать нагрузки, создаваемые конструкцией.В то время как глубокий фундамент очень эффективен, когда несущая способность поверхностного грунта не может выдерживать нагрузки, создаваемые конструкцией. В таком сценарии нагрузки необходимо перенести на более глубокий уровень, где почва может выдержать избыточную нагрузку конструкции.

Источник: houseunderconstruction.com

Выберите тип фундамента на основе следующих критериев:

  • Состояние почвы;
  • Стоимость;
  • Сроки реализации проекта;
  • Уровень воды;
  • Полная нагрузка от надстройки;
  • Доступные ресурсы;
  • Чувствительность к шуму и вибрации.

Теперь, когда у вас есть общий обзор фундамента, пора переключить наше внимание на свайный фундамент. В следующих разделах этой статьи мы предоставили исчерпывающую информацию, касающуюся свайного фундамента. Мы обещаем, что после прочтения этого материала вы узнаете все, что касается свайного фундамента.

Начнем с определения свайного фундамента.

Свайный фундамент, разновидность глубокого фундамента в форме тонкой колонны или длинного цилиндра.Он состоит из таких материалов, как сталь или бетон, которые используются для поддержки конструкции. Затем он используется для перемещения нагрузки на желаемую глубину через поверхностный слой или концевой подшипник. Если фундамент имеет глубину, более чем в три раза превышающую его ширину, он называется «свая». Эти типы глубоких фундаментов обычно используются для больших конструкций. Они также пригодятся там, где почва на небольшой глубине не подходит для противодействия поднятию или чрезмерной осадке.

Источник: basiccivilengineering.com

Теперь, когда вы поняли определение свайного фундамента, следующая тема, которую необходимо рассмотреть, - это ситуации, когда настоятельно рекомендуется использовать систему свайного фундамента.

Когда использовать свайный фундамент?

  • Когда вы обнаружите, что уровень грунтовых вод довольно высок;
  • При использовании тяжелых и неравномерных нагрузок от надстройки;
  • Использование других типов фундаментов невозможно из-за стоимости или нецелесообразности;
  • Когда почва на небольшой глубине сжимается;
  • Когда есть возможность уборки из-за расположения вблизи русла реки или моря;
  • Наличие каналов или систем глубокого дренажа возле строения;
  • Когда выемка грунта на желаемой глубине невозможна из-за плохого состояния почвы;
  • Когда становится невозможным сохранить траншеи фундамента сухими из-за сильного притока фильтрации.

Типы свайных фундаментов.

Свайный фундамент можно разделить на несколько частей в зависимости от назначения, материалов и способа установки свай.

Рассмотрим каждую из них.

В зависимости от функции или использования

  • Сваи с торцевыми опорами
  • Фрикционные сваи
  • Напряженные или подъемные сваи
  • Уплотняющие сваи
  • Анкерные сваи
  • Сваи отбойные
  • Шпунтовые сваи
  • Сваи с боковой нагрузкой
  • Сваи

в зависимости от материалов и метода строительства

  • Деревянные сваи
  • Бетонные сваи
  • Стальные сваи
  • Составные сваи

На основе установки

  • Забивные сваи
  • Навесные сваи
  • Забивные и монолитные сваи

Рассмотрим подробнее каждый из этих типов свайных фундаментов.

Классификация сваи на основе функции или действия

Сваи с торцевыми опорами

В этом типе сваи нагрузка смещается с вершины сваи на соответствующий спектр несущей способности.

Фрикционные сваи

В этом типе сваи нагрузка переносится с глубокого уровня через поверхностный слой, связанный с площадью поверхности сваи.

Натяжные или подъемные сваи

Этот тип свайного фундамента очень эффективен при подъеме анкерных конструкций в результате гидростатического давления или опрокидывающего момента в результате горизонтальных сил.

Уплотняющие сваи

Этот тип свайного фундамента весьма эффективен при рыхлении сыпучих грунтов для увеличения несущей способности грунта. Куча песка весьма эффективна для этой цели, поскольку не требует переноски груза.
Анкерные сваи

Эти типы свай рекомендуется использовать в качестве анкеровки для защиты от горизонтального растяжения.

Шпунтовые сваи

Эти типы свай используются для подъема гидротехнических сооружений, которые могут пригодиться для уменьшения просачивания.

Тесто сваи

Эти типы свай полезны, когда дело доходит до предотвращения горизонтальных и наклонных сил, которые возникают в прибрежных сооружениях.

Сваи с боковой нагрузкой

Эти типы свай чрезвычайно полезны, когда дело касается опорных стен, мостов и плотин. Они также эффективны при использовании в качестве кранцев в доках и гаванях.

Типы свай по составу и материалу

Деревянные сваи

Эти типы свай очень эффективны при использовании в полностью сухом или погруженном состоянии.

Стальные сваи

Эти типы свай представлены в виде трубных свай, шпунтовых свай и двутавровых свай.

Бетонные сваи

Эти типы свай бывают сборными или монолитными. Было замечено, что сборные сваи усилены природой. При этом установка набивных свай производится предварительными земляными работами. Существуют различные типы монолитных свай: сваи Макартура, сваи Франки и сваи Раймонда.

Композитные сваи

Эти типы свай очень эффективны, когда определенный участок сваи погружен под воду. Он бывает в виде бетона и дерева или бетона и стали.

Типы свай на основе установки

Забивные сваи

Сваи этого типа используются для забивки деревянных, бетонных или стальных свай на место с помощью забивочного инструмента.

Монолитные сваи

В этих типах свай используются только бетонные сваи. Во время эксплуатации сваи бурятся и забиваются бетоном. Можно добавить подкрепления согласно требованиям.

Забивные и монолитные сваи

Идеальное сочетание забивных и монолитных свай. В нем используется кожух или оболочка. Один из наиболее часто используемых типов свай - это сваи Франки, которые являются частью забивных и монолитных свай.

Теперь, когда вы ознакомились с различными типами свайных фундаментов, давайте обратим наше внимание на преимущества свайных фундаментов.

  • Возможность изготовления сборных железобетонных изделий в соответствии со спецификациями
  • Может быть предварительно изготовлена ​​любой формы, размера и длины, что сокращает общее время завершения;
  • Дает аккуратную и чистую презентацию, требуя минимального контроля и меньше места для хранения;
  • Может использоваться в помещениях, где бурение скважин не разрешено, благодаря его способности брать и находить подземные воды под давлением.

Отличный вариант при работе над водой, так как он может быть очень эффективным при строительстве причалов и свай на пристанях.

Давайте теперь углубимся в свайный фундамент и ответим на некоторые вопросы, которые могут у вас возникнуть по этой теме.

Также читайте: Преимущества и недостатки свайных фундаментов

Зачем нужен свайный фундамент?

Свайные фундаменты пользуются большим спросом, когда речь идет о передаче нагрузок от пролетных строений со слабого фундамента на более прочный и менее сжимаемый более жесткий грунт.Таким образом, он выдерживает все горизонтальные нагрузки и повышает эффективность фундамента.

В каких ситуациях свайный фундамент имеет высокую эффективность?

Свайные фундаменты могут быть чрезвычайно эффективными при слабом слое почвы на поверхности. Причина? Слой не сможет выдержать вес здания. Когда нагрузки зданий проходят через свайный фундамент, они смещаются на более прочную груду породы, которая находится прямо под слабым слоем.

Насколько глубока должна быть опора?

Было замечено, что глубина основания должна иметь минимальную глубину 12 дюймов ниже ненарушенной ранее почвы.Что касается опор, они должны находиться минимум на 12 дюймов ниже линии замерзания или должны быть защищены от мороза. Ширина опор должна быть не менее 12 дюймов.

Какие три самых прочных фундамента дома?

Три самых прочных фундамента дома:

  1. Фундамент из плит
  2. Фундамент подвала
  3. Фундамент подвала

Какую глубину следует учитывать при строительстве фундамента?

Если вы находитесь рядом с коренной породой или нуждаетесь в армировании сталью, важно вырыть глубокий фундамент.Начните любой тип фундамента, выкопав опоры шириной не менее 2 футов и глубиной до линии мороза. Существуют определенные фундаменты, которым может потребоваться дополнительная ширина, некоторые из которых не превышают 6 футов в ширину.

Заключительные слова

В этой статье мы представили исчерпывающий обзор свайного фундамента. Мы надеемся, что после прочтения этой статьи вы сможете лучше понять рассматриваемый предмет. Следуйте инструкциям, приведенным в этом материале, и вы будете в гораздо лучшем положении при установке свайного фундамента для строительства вашего здания.Мы надеемся, что информация, представленная в этом блоге, поможет вам принять правильные решения, когда дело доходит до строительства здания. Чего же ты ждешь? Начните применять советы, данные в этом материале. Чтобы получить больше такой интересной информации, следите за нашими блогами.

Типы материалов, используемых в свайном фундаменте

Имя пользователя *

Эл. адрес*

Пароль*

Подтвердите Пароль*

Имя*

Фамилия*

Страна Выберите страну ... Аландские острова IslandsAfghanistanAlbaniaAlgeriaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelauBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Санкт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийского океана TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканского RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo (Браззавиль) Конго (Киншаса) Кук IslandsCosta RicaCroatiaCubaCuraÇaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный ТерриторииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГватемалаГернсиГвинеяГвинея-БисауГайанаГайтиОстров Херд и острова МакдональдГондурасХо нг КонгВенгрияИсландияИндияИндонезияИранИракОстров МэнИзраильИталия Кот-д'ИвуарЯмайкаЯпонияДжерсиИорданияКазахстанКенияКирибатиКувейтКиргизияЛаосЛатвияЛебанЛезотоЛиберияЛибияоЛихтенштейнЛихтенштейнЛитва ЮжныйAR, ChinaMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorwayOmanPakistanPalestinian TerritoryPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalQatarRepublic из IrelandReunionRomaniaRussiaRwandaSão Tomé и PríncipeSaint BarthélemySaint HelenaSaint Китса и NevisSaint LuciaSaint Мартин (Голландская часть) Сен-Мартен (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия / Sandwich ОстроваЮжная КореяЮжный СуданИспанияШри-ЛанкаСуданСуринамШпицберген и Ян-МайенСвазилендШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурция ТуркменистанТуркс и Острова КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобритания (Великобритания) США (США) УругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЗападное СамоаЙеменЗамбияЗимбабве

Captcha *

Регистрируясь, вы соглашаетесь с Условиями использования и Политикой конфиденциальности. *

ГЛАВА 1 ГЛАВА 2 ГЛАВА 3 ГЛАВА 4 ГЛАВА 5


Функция выбора свай для свай

Запчасти свайного фундамента

Свайный пучок

г В движение забитых ранее свай вверх за счет грунта смещение забиваемых соседних свай

г Сваи с большим смещением увеличивают потенциал вертикальной качки

г Связные почвы представляют собой повышенный потенциал пучения

Отскок

г В движение сваи вверх при забивке

г Сваи с большим смещением увеличивают потенциал отскока

г Количество высокопластичных и экспансивных почв увеличилось потенциал для отскока

Если скучные данные показывают, что деревянные сваи не будут такой тип может считаться поврежденным в результате вождения.

Стальные несущие сваи могут быть желательны, если валуны или твердые слои присутствуют в зоне забивки свай.

В залежи песков, илов и глин, относительно без валунов, следует рассмотреть возможность использования бетонных свай.

Однако часто возникают значительные трудности и проблемы. при забивке вытесняющих свай в сыпучих грунтах, таких как пески, алевритистые и песчаные илы.

В несущий пласт или пласт можно выбрать из изучение почвенных профилей и характеристик почвы.

По оценка необходимой длины проникновения в несущий материал, длины свай могут быть в разумных пределах.

В при проектировании фундаментов из фрикционных свай преимущество должно быть взят увеличенной емкости с большей глубиной на отдавая предпочтение меньшему количеству стопок при большей длине.

В случаи, когда сваи должны быть забиты или подкреплены связных грунтов следует исследовать фундамент на определить тип и длину свай, а также размер и форма структурного основания, которая приведет к минимум окончательного урегулирования.

В широкие фундаменты, длинные, тяжелые, широко расставленные сваи приведут к меньшей осадке, чем короткие, слегка нагруженные, близко расположенные сваи.

Деревянные сваи:

Преимущества

Сваи просты в обращении и относительно недороги.

Секции можно легко соединить и лишнюю длину удалено.

Недостатки

Сваи будут гнить выше уровня грунтовых вод.Есть ограниченная несущая способность.

Легко повреждается при движении о камни и валуны.

Сваи трудно сращивать и атакуют морские бурильщики в соленой воде.

Стальные сваи (Сортовой прокат):

Преимущества :

Сваи удобны в обращении и легко разрезаются на желаемая длина.

Может проходить через плотные слои и перевозить тяжелые грузы.

Может двигаться с большой нагрузкой и на очень большие расстояния.

Мочь быть успешно закрепленным на наклонной скале.

Сваи малого смещения особенно полезны при грунте смещения и возмущения критические.

Боковое смещение почвы при движении составляет низкие (стальные сваи двутаврового или двутаврового профиля) могут быть относительно легко соединяется или прикручивается.

Стальные сваи (Сортовой прокат):

Недостатки:

Сваи подвержены коррозии.

Относительно легко отклонится во время вождения.

Относительно дорого.

Сборные бетонные сваи (армированные) и предварительно напряженный бетон свай:

Преимущества:

Делать не подвержены коррозии и гниению и легко стыкуются - относительно недорого.

Качество бетона можно проверить перед вождение.

Устойчив в сдавливающих грунтах, например в мягких глинах и торф.

Может двигаться на большие расстояния. Можно нести выше на уровне земли, например, через воду для морских конструкции.

Может увеличить относительную плотность гранулированного основания страта.

Может быть переброшен, если на него воздействует вертикальная волна Строительная процедура не подвержена влиянию грунтовых вод.

Сваи сборные бетонные (армированные) и предварительно напряженные бетонные сваи:

Недостатки:

Относительно сложно резать.

Смещение, вспучивание и нарушение почвы во время вождение.

Может быть поврежден во время движения. Замена свай может быть обязательный.

Иногда проблемы с шумом и вибрацией.

Не может управляться с очень большими диаметрами или в состоянии ограниченного запаса по высоте.

Забивные и монолитные бетонные сваи: навсегда в обшивке (обсадная колонна оставлена ​​в земле) или временно обсажена или без оболочки (обсадная колонна извлечена)

Преимущества:

Банка быть осмотренным перед тем, как отливку можно будет легко разрезать или расширить на желаемую длину.

Относительно недорого - низкий уровень шума.

Сваи можно забросать перед выемкой.

Длина ворса легко регулируется.

An можно сформировать увеличенное основание, которое может увеличить ворс вместимость.

Армирование не определяется воздействием стрессы при управлении или движении.

Может работать с закрытым концом, что исключает влияние GW

Недостатки:

Пучка прилегающей поверхности земли, которая может привести к повторное уплотнение и развитие негатива кожи силы трения.

Поврежденные груды, состоящие из необожженных или тонко обшитых зеленых бетон из-за боковых сил, созданных в почве, для например, шею.

Ограничение по длине из-за подъемных сил, необходимых для снятие обсадной колонны, вибрация носовой части и смещение грунта может доставить неудобства или повредить соседние конструкции.

Невозможно двигаться, если высота над головой ограничена.

Относительно дорогие и имеют ограниченную длину.

Кропотливый.Нельзя использовать сразу после установка.

Скучно и монолитные (несмещающие сваи):

Преимущества:

Длина может быть легко изменена в зависимости от почвы. условия - Отсутствие риска подъема грунта.

Почву, удаленную при бурении, можно осмотреть и при необходимости проведен отбор проб или испытание на месте.

Может быть установлен на очень большие диаметры - конец возможно увеличение до двух или трех диаметров в глины.

Материал свай не зависит от обращения или условия вождения.

Может устанавливаться на очень большую длину.

Может быть установлен без заметного шума или вибрации.

Может быть установлен в условиях очень низкой высоты.

Недостатки:

Восприимчивы к сдавливанию почвы.

Бетон не укладывается в идеальных условиях и не может быть впоследствии проверены.

Вода под артезианским давлением может попасть в ствол сваи промывание цемента.

Увеличенные концы не могут быть сформированы в несвязных материалах без специальных приемов.

Нельзя легко поднимать над уровнем земли, особенно в речных и морских сооружениях.

Методы бурения могут рыхлить песчаные или тяжелые почвы, требующие затирка основания для достижения экономичного сопротивления основания.

Проходящие сваи могут привести к потере грунта. Отсутствие сцепления. ведущие к заселению прилегающих строений.

Большой Диаметр свай или просверленных валов

Недостатки:

Больше, для строительства обычно требуется более тяжелое оборудование.

Качество и производительность просверленных валов чувствительны к строительные процедуры, поэтому оба опытных строительства требуется персонал и тщательный осмотр.

Цилиндр сваи иногда довольно сложно забить.

Микросваи имеют преимущества перед другими типами:

Станки с микровалочными сваями имеют небольшие размеры и могут перемещаться по местам. другие установки для глубокого фундамента наклоняются и могут использоваться в почве или коренная порода.

Микросваи устанавливаются в резьбовых участках любых длина. Это делает микросваи идеальными для помещений с небольшой высотой потолка. установки.

Их можно установить как для нового строительства, так и для существующего. восстановление или улучшение фундамента.

Микросваи вызывают минимальную вибрацию и шум. минимальное нарушение конструкций.

Микро сваи производят минимальное количество брака. Типичная микроваска пять, семь или девять дюймов в диаметре - намного меньше чем другие просверленные фундаменты.

СЛИВА СВАЙКА

ДАННЫЙ:

Меблированный Длина ворса = отметка мытья. =

Справка Elev. = Длина ворса ниже Ref. Elev. =

Отрезать Elev. =

Земля Elev.(Экскав.) =

НАКОНЕЧНИК ПОДЪЕМ

Наконечник Высота = Базовая отметка. Длина ворса ниже Ref. Elev.

= г.- г.

= г.

СВАЙКА ПРОНИКНОВЕНИЕ

Ворс Проникновение = наименьшее из 3-х отметок Высота кончика

(Естественная земля, Размыв, земляные работы)

= футов.-

= фут.

ДЛИНА ПРИВОД

Длина Driven = Cut-off Elev.Tip Elev.

= фут -

= фут.

Свайный фундамент | Классификация свайных фундаментов | Способы установки свай

Свайный фундамент. Свайные фундаменты - это глубокие фундаменты, используемые, когда площадка имеет слабые неглубокие несущие пласты, из-за которых необходимо передавать нагрузку на более глубокие пласты либо по принципу трения, либо по принципу торцевых опор. Фундаменты обеспечивают поддержку конструкций, передавая нагрузку на скалу или слои почвы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки. Доступен очень широкий спектр типов фундаментов, подходящих для различных применений. Фундаменты классифицируются в основном как мелкие и глубокие.

свайный фундамент

Фундаменты мелкого заложения используются там, где нагрузка, создаваемая конструкцией, мала по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностного грунта недостаточна для выдерживания прилагаемых к нему нагрузок, и, следовательно, они передаются на более глубокие слои с высокой несущей способностью.

Свайный фундамент - это глубокий фундамент, который образован длинными тонкими столбчатыми элементами. Они состоят из двух компонентов: сваи и одиночной или групповой сваи.Свайные фундаменты в основном используются для передачи нагрузок от надстройки через слабые сжимаемые слои или воду на более прочный, более плотный, менее сжимаемый и жесткий грунт или скалу. Этот тип фундамента используется для больших конструкций, а также в ситуациях, когда грунт не подходит для предотвращения чрезмерной осадки.

Свайные фундаменты классифицируются по несущей способности свай, материалу свайной конструкции и типу грунта.

Классификация основана на нагрузке , передаче :

Концевые несущие сваи (точечная опора)

Они передают большую часть своих нагрузок на несущий слой (который может быть плотным песком или камнями).Большая часть мощности сваи выводятся из точки конца подшипника.

Концевая опорная свая

Фрикционные сваи:

Они передают свою нагрузку через слои, через которые проходят сваи, в основном за счет поверхностного трения (поверхностного трения) с окружающим грунтом. Здесь сваи забиваются на такую ​​глубину, что сопротивление трения, развиваемое сбоку свай, равно нагрузке, приходящейся на сваи.

Фрикционная свая

Классификация по материалу Конструкция свай:

Деревянные сваи:

Древесина может использоваться для изготовления временных свай, а также постоянных в регионах, где древесина легко и экономически доступна.Он наиболее подходит для укладки длинных связных свай под насыпями.

Стальные сваи:

Сталь может использоваться как для временных, так и для постоянных работ. Они подходят для погрузки и забивки свай большой длины. Относительно небольшая площадь поперечного сечения и высокая прочность облегчают проникновение в твердую почву. Если он попадет в почву с низким значением pH, может возникнуть риск коррозии, которую можно устранить с помощью покрытия смолой или катодной защиты.

Установка стальных свай
Бетонные сваи:

Бетон применяется для изготовления сборных железобетонных свай, монолитных и предварительно напряженных бетонных свай. Предварительно напряженные бетонные сваи получают все большее распространение, чем обычные сборные бетонные сваи, поскольку требуется меньше армирования.

бетонные сваи

Составные сваи:

Когда свая состоит из комбинации разных материалов в одной свае, она называется композитной сваей. Например, часть деревянной сваи, установленная над грунтовыми водами, может подвергнуться опасности нападения насекомых и разложения.Поэтому, чтобы избежать этого, бетонные или стальные сваи используются над уровнем грунтовых вод, а древесина укладывается под уровнем грунтовых вод.

Композитная свая из бетона и дерева

Классификация, основанная на влиянии грунта :

Забивные сваи:

В процессе забивки сваи в грунт почва перемещается радиально, когда ствол сваи входит в земля. Может присутствовать компонент движения почвы в вертикальном направлении.Следовательно, забивные сваи считаются вытеснительными.

Различные поперечные сечения, используемые для стальных свай

Буронабивные сваи:

В этом процессе пустота образуется путем бурения или выемки грунта перед тем, как сваю вводят в грунт. Сваи могут быть изготовлены путем заливки бетона в пустоту. Буронабивные сваи считаются невымещаемыми.

В свайных фундаментах процесс установки и методы установки не менее важны, чем процесс проектирования. При проектировании свай следует тщательно выбирать способ установки и оборудование, чтобы не повредить сваю.

Методы забивки сваи (вытесняющие сваи)

Падающий вес: Молот, вес которого приблизительно равен весу сваи, поднимается на подходящую высоту и выпускается для удара по головке сваи.

Забивка сваи молотком

Вибрация: Используемая здесь амплитуда вибрации должна быть достаточной, чтобы нарушить поверхностное трение по сторонам сваи. Это лучше всего подходит для песчаных или гравийных почв.

Поддомкрачивание (только для микробвай): Для установки свай используются гидроцилиндры для вдавливания свай в грунт

Промывка: Для облегчения проникновения свай в песок или песчаный гравий можно использовать струю воды. .

Методы бурения (сваи без смещения)

Шнек непрерывного действия (CFA): Если бурение и заливка происходит одновременно во время забивки сваи, то они называются сваями CFA. Здесь оборудование состоит из мобильного базового шасси, оснащенного полым основным лопастным шнеком, который вращается и врезается в землю для получения необходимой глубины забивки свай.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
