Вентиляция в частном доме – естественная или принудительная?

РЕКЛАМА

Еще статьи на эту тему:

⇒ Как правильно сделать естественную вентиляцию в частном доме
⇒ Естественная вентиляция мансарды и верхних этажей частного дома
⇒ Устройство принудительной вентиляции в частном доме

Как сделать так, чтобы в доме было свежо, тепло и сухо, без сквозняков и пыли?

В частных домах повсеместное распространение получила система естественной вентиляции, в которой перемещение воздуха обусловлено разностью температур воздуха в помещении и на улице. Популярность естественной вентиляции объясняется простотой конструкции системы и её дешевизной.

РЕКЛАМА

Как правило, простое и дешевое – не самое эффективное и выгодное. В странах, где люди больше заботятся о своем здоровье и считают затраты на содержание жилья, в частных домах получили большое распространение различные системы принудительной вентиляции.

В частных домах применяют следующие системы принудительной вентиляции:

• Принудительную вытяжную вентиляцию, когда удаление воздуха из помещений дома производится принудительно, а приток воздуха с улицы происходит естественным путем, через приточные клапаны.

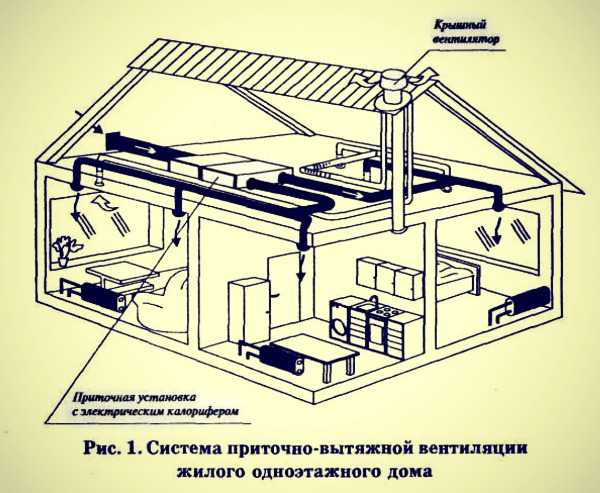

• Принудительную приточно-вытяжную вентиляцию, в которой и приток и удаление воздуха в помещения дома выполняется принудительно.

Принудительная вентиляция может быть местной (распределенной) или централизованной. В местной системе принудительной вентиляции электрические вентиляторы устанавливают в каждом помещении дома, где это необходимо. В централизованной системе принудительной вентиляции вентиляторы находятся в одном блоке вентиляции, который трубами соединяют с помещениями дома.

Система естественной вентиляции в частном доме — особенности и недостатки

Система естественной вентиляции в частном доме представляет собой вертикальные каналы, которые начинаются в вентилируемом помещении и заканчиваются выше конька крыши.

Движение воздуха вверх по каналам происходит под действием сил (тяги), вызванных разностью температур воздуха на входе и выходе канала. Теплый воздух в помещении легче холодного на улице.

На тягу в канале вентиляции оказывает влияние также и ветер, который может как усиливать, так и уменьшать тягу. Сила тяги зависит и от других факторов: высоты и сечения вентканала, наличия поворотов и сужений, теплоизоляции канала и др.

Схема вентиляции помещений в многоэтажном частном доме

Схема естественной вентиляции в многоэтажном частном доме. На входе на верхний этаж с лестницы установлена дверь. Если на верхнем этаже дома нет входных дверей на этаж, то канал естественной вентиляции устраивают из каждого помещения этажа.

По строительным правилам канал естественной вентиляции должен обеспечивать нормативный воздухообмен при температуре наружного воздуха +5 ^оС и ниже, без учета воздействия ветра (СП 60.13330.2016. п.7.1.10).

Летом, при температуре воздуха на улице выше указанной, воздухообмен ухудшается. Циркуляция воздуха через каналы естественной вентиляции практически полностью прекращается при температуре наружного воздуха выше +15 ^оС.

Зимой, чем холоднее на улице, тем сильнее тяга и выше потери тепла с уходящим на улицу воздухом. Потери тепла зимой через систему естественной вентиляции по некоторым оценкам могут достигать 40% от всех теплопотерь дома.

В домах каналы естественной вентиляции обычно выходят из помещений кухни, санузлов, котельной и гардеробных. Дополнительные каналы устраивают для вентиляции подвала или пространства под полом, для устройства защиты помещений от радиоактивного почвенного газа радона.



На верхних этажах частного дома также часто требуется устраивать дополнительные каналы естественной вентиляции из жилых комнат, чтобы обеспечить требуемый нормами воздухообмен.

В помещениях мансарды естественная вентиляция, как правило, не может обеспечить требуемый воздухообмен из-за недостатка тяги в вентканалах малой высоты.

Нормы естественной вентиляции

Российские строительные правила СП 55.13330.2011 «Дома жилые одноквартирные», пункт 8. 4. требуют:

Минимальная производительность системы вентиляции дома в режиме обслуживания должна определяться из расчета

не менее однократного обмена объема воздуха в течение часа в помещениях с постоянным пребыванием людей.

Из кухни в режиме обслуживания должно удаляться не менее 60 м³ воздуха в час, из ванны, уборной – 25 м³ воздуха в час.

Кратность воздухообмена в других помещениях, а также во всех вентилируемых помещениях в нерабочем режиме должна составлять не менее 0,2 объема помещения в час.

Помещение с постоянным пребыванием людей — это помещение, в котором предусмотрено пребывание людей не менее 2 часов непрерывно или 6 часов суммарно в течении суток

Для сравнения приведу требования к производительности вентиляции в многоквартирном доме, как минимум:

Таблица из СП 54.13330.2016 «Здания жилые многоквартирные»

Указанная в нормах величина воздухообмена должна обеспечиваться для расчетных условий: температура наружного воздуха +5 ^оС, и температуры внутреннего воздуха помещения в холодный период года, (для жилых помещений +22

^оС ) .

Поступление наружного воздуха в помещения следует предусматривать через специальные приточные устройства в наружных стенах или окнах.

Для квартир и помещений, в которых при температуре наружного воздуха +5 °С удаление нормируемого расхода воздуха не обеспечивается, следует предусматривать механическую вытяжную вентиляцию.

Механическую вентиляцию с частичным использованием систем естественной вентиляции для притока или удаления воздуха (смешанную вентиляцию) следует также предусматривать в периоды года, когда параметры микроклимата и качество воздуха не могут быть обеспечены естественной вентиляцией.

Например, при температуре наружного воздуха выше +5 ^оС, производительность каналов естественной вентиляции снижается. В этом случае допускается в помещениях с окнами увеличивать воздухообмен путем открытия окон, форточек и фрамуг. В помещениях без окон следует предусматривать механическую принудительную вытяжную вентиляцию.

Нормы вентиляции для помещений с газовыми котлами и колонками

Теплогенератор (газоиспользующее оборудование, котел): Устройство, предназначенное для выработки тепловой энергии за счет сжигания газа.

Теплогенераторная: Отдельное нежилое помещение для размещения источника тепловой энергии (теплогенератора) и дополнительного вспомогательного оборудования к нему.

Вентиляция помещений (теплогенераторная, котельная), предназначенных для установки газоиспользующего оборудования, должна быть естественной. Вытяжка предусматривается из расчета трехкратного воздухообмена в час, а приток — в объеме вытяжки и дополнительного количества воздуха на горение газа. Размеры вытяжных и приточных устройств определяются расчетом (п. 5.9 СП 402.1325800.2018)

При установке котла или колонки в кухне-столовой, вытяжка предусматривается из расчета однократного воздухообмена в час и дополнительного объема воздуха 100 м³/ч на работу газовой плиты (СП 60.13330) (п. 5.9 СП 402.1325800.2018).

Система естественной вентиляции в частном доме работает следующим образом

В старых домах, квартирах свежий воздух с улицы проникает в жилые комнаты через неплотности в деревянных окнах, затем через переточные отверстия в дверях (обычно щель между краем двери и полом) доходит до кухни и санузлов и выходит в канал естественной вентиляции.



Основное назначение такой вентиляции – это удаление продуктов горения газа, влаги и запахов из кухни и санузлов. Жилые комнаты в такой системе вентилируются недостаточно. В комнатах для проветривания приходится открывать форточки.

В случае применения в доме современных герметичных конструкций окон, для притока свежего воздуха необходимо устанавливать в наружных стенах комнат или в окнах специальные приточные клапаны.

Приточный клапан в окне.

Приточный клапан в стене.

Часто приточные клапаны не делают даже в новых домах. Для притока воздуха приходится постоянно держать приоткрытыми створки окон, в лучшем случае, устанавливая для этого на окна фурнитуру «микропроветривания». (Сначала выбираем и платим деньги за герметичные окна с несколькими уровнями уплотнений для защиты от холода, шума и пыли, а затем держим их постоянно приоткрытыми !? 😕 )

Также часто можно видеть, как в помещениях дома устанавливают герметичные двери, без щели у пола или другого отверстия для прохода воздуха.  Установка герметичных дверей перекрывает естественную циркуляцию воздуха между помещениями дома.

Многие даже не подозревают о необходимости обеспечить постоянный приток свежего воздуха в комнаты и циркуляцию воздуха между помещениями. Установив пластиковые окна и герметичные двери, так и живут в духоте, с конденсатом и плесенью. А в воздухе помещений повышенная концентрация смертельно опасных газов — радиоактивного радона и коварного формальдегида.

Недостатки естественной вентиляции

Все эти открытые форточки, приоткрытые створки, щели в окнах, отверстия-клапаны в наружных стенах и окнах, являются причиной сквозняков,  служат источником уличной пыли, аллергенной пыльцы растений, насекомых и уличного шума.

Главный недостаток естественной вентиляции в наших домах — отсутствие контроля и регулирования количества подаваемого и удаляемого из помещений воздуха.

В результате, нередко в доме душно, повышенная влажность воздуха, выпадает конденсат на окнах и в других местах, появляется грибок и плесень. Обычно, это говорит о том, что вентиляция не справляется со своей задачей — удалять, выделяемые в воздух помещения, загрязнения и избыточную влагу. Количество уходящего через вентиляцию воздуха явно недостаточно.

В других домах зимой чаще наоборот, воздух очень сухой с относительной влажностью менее 30% (комфортная влажность 40-60%). Это свидетельствует о том, что через вентиляцию уходит слишком много воздуха. Поступающий в дом морозный сухой воздух  не успевает насытиться влагой и сразу уходит в вентканал. А с воздухом уходит и тепло. Получаем дискомфорт микроклимата помещений и потери тепла.

В летнее время тяга в канале естественной вентиляции уменьшается, вплоть до полного прекращения движения воздуха в канале. Комнаты в этом случае проветривают, открывая окна. Другие помещения без окон, например, ванную, туалет, гардеробную таким способом проветривать не получится. В таких помещениях, которые летом остаются без вентиляции, легко и быстро скапливается влажный воздух, а затем появляется, запах, грибок и плесень.

Как улучшить работу естественной вентиляции

Работу естественной вентиляции можно сделать более экономной, если на входе в вентканал установить автоматический клапан, управляемый датчиком влажности. Степень открывания клапана будет зависеть от влажности воздуха в помещении — чем выше влажность, тем больше открыт клапан.

В комнатах устанавливают приточные клапаны, управляемые датчиком температуры наружного воздуха. С понижением температуры плотность воздуха увеличивается и клапан необходимо прикрывать, чтобы исключить поступление в помещение избыточного количества холодного воздуха.

Автоматизация работы клапанов позволит сократить потери тепла с уходящим через вентиляцию воздухом на 20-30%, а общие теплопотери дома на 7-10%.

Следует понимать, что такая местная автоматизация работы каждого отдельного клапана не сможет устранить в полной мере недостатки естественной системы вентиляции в доме. Установка автоматических клапанов лишь немного улучшит работу вентиляции, особенно в зимнее время.

Можно, как минимум, установить на приточных и вытяжных каналах регулируемые решетки и клапаны, и регулировать их вручную, хотя бы два раза в год. На зимний период прикрывают, а с наступлением тепла вытяжные решетки и приточные клапаны открывают полностью.

Строительные правила допускают кратность воздухообмена в нерабочем режиме помещений снижать до 0,2 объема помещения в час, т.е. в пять раз. В доме всегда найдутся редко используемые помещения. Особенно, на верхних этажах дома.

Зимой обязательно закрывайте клапаны вентиляции в редко используемых помещениях.

Проветриватель в наружной стене обеспечивает принудительный приток воздуха в помещение. Мощность вентилятора всего 3 -7 Вт.

По сравнению с приточным клапаном проветриватель имеет следующие преимущества:

• Объем поступающего с улицы воздуха ограничивается лишь мощностью вентилятора.
• Создают в помещении избыточное давление, благодаря чему в домах и квартирах с плохо функционирующим каналом вытяжной вентиляции увеличивается воздухообмен, а также исключается подсос загрязненного воздуха из соседних помещений и подвала.
• Снижают зависимость работы естественной вентиляции от климатических факторов.
• Достижима глубокая очистка воздуха от пыли, аллергенов и запахов в результате применения более эффективных фильтров с высоким аэродинамическим сопротивлением.
• Обеспечивают лучшую защиту дома от уличного шума.

Проветриватели, оснащенные электронной системой климат-контроля, подогревом воздуха, особыми фильтрами часто называют бризерами.

В продаже имеются недорогие электронные приборы для домашнего использования, которые измеряют влажность воздуха. Повесьте такой прибор на стену и регулируйте пропускную способность каналов вентиляции, ориентируясь на показания прибора. Поддерживайте оптимальную влажность воздуха в жилых помещениях 40-60%.

Термогигрометр бытовой, измеряет температуру и влажность воздуха в доме

Проверьте наличие и размеры вентиляционных отверстий для перемещения воздуха между помещениями в доме. Площадь переточного отверстия для выхода воздуха из жилой комнаты должна быть не менее 200см². Обычно оставляют щель между краем двери и полом в комнате высотой 2-3см.

Переточное отверстие для входа воздуха на кухню, ванную или в другое помещение, оснащенное вентиляционным вытяжным каналом, должно быть площадью не менее 800 см². Здесь лучше установить вентиляционную решетку в нижней части двери или внутренней стены помещения.

Перемещаясь из комнаты к помещению с вентканалом, воздух должен проходить не более чем через два переточных отверстия (две двери).

Вентиляционные каналы, которые проходят через неотапливаемое помещение (чердак) должны быть утеплены. Быстрое охлаждение воздуха в канале уменьшает тягу и приводит к выпадению конденсата из удаляемого воздуха. Трасса канала естественной вентиляции не должна иметь горизонтальных участков, которые также снижают тягу.

Вентилятор в канале естественной вентиляции

Для улучшения работы естественной вентиляции устанавливают кухонные вытяжки, а также электрические вентиляторы на входе вентканалов. Такие вентиляторы пригодны лишь для кратковременной и интенсивной вентиляции помещений в период значительных выделений влаги и загрязнений. Вентиляторы сильно шумят, их производительность, а значит и электропотребление,  превышает величины, необходимые  для постоянного проветривания.

Следует заметить, что установка вентилятора в существующий канал естественной вентиляции уменьшает просвет канала. Авторотация лопастей (вращение под напором набегающего воздуха лопастей не работающего вентилятора) еще больше увеличивает аэродинамическое сопротивление канала. В результате, установка вентилятора заметно уменьшает силу естественной тяги в канале.



Аналогичная ситуация — когда кухонную вытяжку над плитой присоединяют к единственному на кухне каналу естественной вентиляции.

Фильтры, клапаны и вентилятор в кухонной вытяжке практически перекрывают естественную тягу в канале вентиляции. Кухня с выключенной вытяжкой остается без вентиляции, что ухудшает воздухообмен во всем доме.

Чтобы исправить ситуацию, в воздуховод между каналом естественной вентиляции и кухонной вытяжкой рекомендуется помещать тройник с обратным клапаном на боковом отводе. При не работающей вытяжке обратный клапан открывается, обеспечивая свободный проход воздуха из помещения кухни в канал вентиляции.

Кухонная вытяжка подключена к единственному каналу вентиляции на кухне через тройник на воздуховоде. За круглой вентрешеткой установлен обратный клапан. При включении вентилятора вытяжки створка клапана поворачивается и перекрывает проход воздуха через вентрешетку.

При включении кухонной вытяжки на улицу выбрасывается большое количество теплого воздуха с единственной целью — удалить запахи и другие загрязнения, которые образуются над кухонной плитой.

Для исключения потерь тепла рекомендуется устанавливать над кухонной плитой зонт, оснащенный вентилятором, фильтрами и поглотителями запахов для глубокой очистки воздуха. После фильтрации, очищенный от запахов и загрязнений воздух направляется обратно в помещение. Такой зонт часто называют фильтрующей вытяжкой с рециркуляцией. Следует учитывать, что экономия от снижения расходов на отопление несколько нивелируется, из-за необходимости периодической замены фильтров в вытяжке.

В продаже имеются вентиляторы, управляемые датчиком влажности. Вентилятор включается при достижении определенного порога влажности в помещении и отключается при её снижении. Все указанные выше особенности работы вентиляторов в системе естественной вентиляции сохраняются и при работе с датчиком влажности.

Работа вентилятора в любом случае приводит лишь к увеличению тяги в вентканале и к снижению влажности в помещении. Но он не способен ограничивать естественную тягу, препятствуя излишней сухости воздуха и потерям тепла зимой.

Кроме того, в системе естественной вентиляции согласованно работают несколько элементов, расположенных в разных частях дома — приточные клапаны, вытяжные каналы, переточные решетки между помещениями.

Включение вентилятора в одном из каналов часто приводит к нарушению режима работы других элементов системы.  Например, приточные клапаны в доме часто не могут пропустить необходимое для работы вентилятора резко возросшее количество воздуха. В результате, при включении вытяжки на кухне, опрокидывается тяга в вытяжном канале в ванной комнате — воздух с улицы начинает поступать в дом через вытяжной канал в ванной.

Естественная вентиляция в частном доме — это система:

• простая и дешевая в монтаже;
• не имеет каких-либо механизмов, требующих электропривода;
• надежная, не ломается;
• очень дешевая в эксплуатации — расходы связаны только с необходимостью выполнения периодических осмотров и чисток вентиляционных каналов;
• не шумит;
• эффективность ее работы сильно зависит от атмосферных условий – большую часть времени вентиляция работает не в оптимальном режиме;
• имеет ограниченную возможность регулировки ее производительности, только в сторону снижения воздухообмена;
• зимой работа системы естественной вентиляции приводит к значительным теплопотерям;
• летом система вентиляции не работает, вентиляция помещений возможна только через открытые окна, форточки;
• отсутствует возможность подготовки воздуха, подаваемого в помещение — фильтрации, подогрева или охлаждения, изменения влажности;
• не обеспечивает необходимого комфорта (воздухообмена) – что является причиной духоты, сырости (грибков, плесени) и сквозняков, а также служит источником уличной пыли (пыльцы растений) и насекомых, снижает звукоизоляцию помещений.

Вентиляция верхних этажей многоэтажного частного дома

В многоэтажном доме, как в большом канале вентиляции, существует естественная тяга, под действием которой воздух с первого этажа устремляется вверх по просвету лестниц, на верхние этажи.

Если не предпринимать никаких мер, то на верхних этажах дома будем всегда иметь духоту и повышенную влажность, а в доме перепад температур между этажами.

Существует два варианта устройства естественной вентиляции верхних этажей дома.

Читайте: Вентиляция мансарды и верхних этажей частного дома

Вентиляция в деревянном доме

Интересно, что традиционные для России дома со стенами из бревна или бруса не имеют специальных устройств для вентиляции. Вентиляция помещений в таких домах происходит за счет не контролируемой воздухопроницаемости стен («дышащие стены»), перекрытий и окон, а также в результате перемещения воздуха через дымоход при топке печи.

В конструкциях современного деревянного дома все чаще применяют различные способы герметизации — машинное профилирование сопрягаемых поверхностей бревен и брусьев, герметики для межвенцовых швов, паронепроницаемые и ветрозащитные пленки в перекрытиях, герметичные окна. Стены дома обшивают и утепляют, обрабатывают различными ядовитыми составами.

В комнатах дома, как правило, нет печей.

Система вентиляции в таких современных деревянных домах просто необходима.

Вентиляция гардеробных и кладовок

В гардеробной комнате, кладовке обязательно должна быть сделана вентиляция. Без вентиляции в помещениях появится запах, повысится влажность и даже может появиться на стенах конденсат, грибок и плесень.

Схема естественной вентиляции этих помещений должна исключать поступление воздуха из гардеробной комнаты или кладовки в жилые комнаты.

Если двери этих помещений выходят в коридор, холл или кухню, то помещения вентилируются так же, как вентилируются жилые комнаты в доме. Для притока свежего воздуха с улицы, в окне (если оно есть) или в стене размещают приточный клапан. В двери гардеробной, кладовки оставляют щель внизу, между дверью и полом, или делают другое отверстие для прохода воздуха, например, в нижнюю часть двери вставляют вентиляционную решетку.

Свежий воздух поступает в помещение гардеробной или кладовки через приточный клапан, затем уходит через отверстие в двери в коридор, и далее направляется на кухню, в вытяжной канал естественной вентиляции дома.

Между помещением гардеробной или кладовки и помещением, где имеется канал естественной вентиляции должно быть на более двух дверей.

Если двери гардеробной выходят в жилую комнату, то движение воздуха для вентиляции гардеробной следует организовать в противоположном направлении — из жилой комнаты, через отверстие в двери, в вентиляционный канал гардеробной. В этом варианте гардеробную комнату оснащают каналом естественной вентиляции.

Вентиляция в Вашем городе



Вентиляция частного дома. Воздушные потоки в доме — видео :

Цель вентиляции — улучшить качество воздуха в доме. Существует конфликт между необходимостью улучшения качества воздуха и минимизации расходов на устройство современной вентиляции и сокращения потребления ею энергии.

Между тем,  вентиляция — не единственный способ улучшить качество воздуха в помещении. Наиболее важным является контроль источников загрязнения воздуха. Речь идет о повседневных привычках, таких как запрет на курение в комнате, забота о том, чтобы бактерии и грибы не размножались в квартире.

Качество воздуха в доме явно зависит от того, применены ли для строительства материалы с низким уровнем вредных выделений. Природные материалы, такие как древесина, камень или стекло, считаются в первую очередь такими.

При разумном выборе материалов на стадии строительства, хорошее качество домашнего воздуха может поддерживаться , даже если установлена ​​менее дорогая и энергоемкая система вентиляции.

Еще статьи на эту тему:

⇒ Как правильно сделать естественную вентиляцию в частном доме
⇒ Естественная вентиляция мансарды и верхних этажей частного дома
⇒ Устройство принудительной вентиляции в частном доме

Дышите глубже: вентиляция в частном доме своими руками

Автор admin На чтение 7 мин Просмотров 104 Опубликовано 09. 02.2022

Каким бы уютным ни был ваш дом, любовно выстроенный своими руками, жить нем может оказаться не очень удобно, если вскоре после вселения окажется, что в его комнатах «нечем дышать». И даже настежь открытые зимой и летом окна не помогают избавиться от затхлого застоявшегося воздуха и кухонных запахов.

Всё это значит, что в доме недостаточная или неправильно оборудованная система вентиляции, задача которой как раз и заключается в том, чтобы удалять из помещений «отработанные» воздушные массы, заменяя их таким же объёмом свежего воздуха.

Содержание

1. Суть и задачи вентиляции
2. Естественная вентиляция
3. Обустройство естественной вентиляции
4. Принудительная вентиляция
5. Приточная принудительная вентиляция
6. Принудительная вытяжная вентиляция
7. Приточно-вытяжная вентиляция
8. Как оборудовать приточную вентиляцию?
9. Особенности вентиляции в домах разной конструкции
10. Вентиляция в деревянном доме
11. Особенности вентиляции в кирпичном доме
12. Вентилирование каркасных домов

Суть и задачи вентиляции

Составные элементы вентиляционной системы

Упрощенно говоря вентиляция – это постоянное замещение внутреннего «домашнего» воздуха свежим внешним, «уличным», которое происходит за счет разницы их давления и температур. Некоторые помещения невозможно проветрить, и отработанный воздух из них удаляется особыми способами – вытяжкой.

Вентиляционная система должна:

• Обеспечивать полноценный воздухообмен внутренних помещений здания с внешней средой (улицей), а не перегонять воздушные потоки из одного помещения в другое;
• Гарантировать равномерный приток свежего воздуха во все помещения, не допуская при этом сквозняков.

По способу приведения ее в действие вентиляция может быть естественной и принудительной, а по принципу действия – приточной, вытяжной, приточно-вытяжной.

Естественная вентиляция

Самый простой и доступный способ обновить воздух в доме – это проветрить его через открытые форточки, окна и двери. Постоянная естественная вентиляция происходит через щели между оконными рамами, неплотно прикрытые двери и обустроенную в стенах при строительстве сеть вытяжных каналов. Чтобы они не засорялись, все вентиляционные отверстия защищены решетками.

Как правило, вытяжка подведена к служебным помещениям (ванной комнате, санузлу, кухне, кладовым), а приток свежего воздуха происходит естественным путем.

Недостатками естественной системы вентиляции можно назвать:

• Чрезмерное охлаждение воздуха в холодное время года;
• Проникновение в дом пыли и аллергенов летом;
• Сквозняки.

Стоит учитывать и то, что не для всякого дома хватает естественной вентиляции: она достаточно хорошо справляется со своей функцией в деревянном доме, значительно хуже – в кирпичном, и малопригодна для использовании в каркасных домах и в домах с установленными на окна стеклопакетами.

Обустройство естественной вентиляции

Как уже было указано, одна из составляющих естественной системы вентиляции – это объединенные в общую сеть каналы для вентиляции, проложенные в стенах здания. Если вы строите дом своими руками, учитывайте, что вентиляционная шахта должна быть гладкой: наплывы раствора или краски уменьшают тягу. Чтобы ее можно было чистить, в ней оставляют небольшой технический люк с дверцей.

Каждый вентиляционный канал имеет два выхода – одни, для забора воздуха, располагается внутри здания на высоте приблизительно двух метров от фундамента, а второй соединен с общим воздуховодом, который выведен над крышей как минимум на полметра. Такое расположение создает перепад давления, при котором возникает тяга. Выходная вентиляционная труба может быть круглой или прямоугольной, но ее сечение должно составлять не менее 10 х 10 сантиметров.

Для регулирования интенсивности проветривания на внешнюю трубу установите утепленный клапан, а чтобы защитить ее от осадков, смонтируйте над ней оцинкованный «зонтик»-дефлектор.

Принудительная вентиляция

Если естественной вентиляции в частном доме недостаточно, в здании оборудуется система принудительной вентиляции, которую можно сделать своими руками или заказать у профессионалов.

Приточная принудительная вентиляция

Приточной называется способ вентиляции, при котором внешний воздух вбирается извне и подается в помещение по специальной системе воздуховодов, оборудованной вентиляторами, а отработанный удаляется через вентиляционные шахты. Однако при механическом проветривании в холодное время года отопительная система вынуждена будет работать с повышенной нагрузкой, иначе в доме будет свежо, но холодно.

Принудительная вытяжная вентиляция

Такая вентиляция оборудуется с помощью вытяжных вентиляторов: они забирают отработанный воздух изнутри помещений и удаляют его наружу. Приток свежего воздуха в этом случае происходит либо путём естественного проветривания, либо через вентиляционные клапаны стеклопакетов и т. д. Вытяжная вентиляция необходима в служебных помещениях (кухня, санузел, кладовые), воздуховоды из которых сведены в общий вытяжной вентиляционный канал.

Приточно-вытяжная вентиляция

Любая вентиляционная система в частном доме сочетает в себе обе вышеописанных системы, однако если они конструктивно согласованы между собой, вентилирование здания происходит гораздо эффективнее.

Наиболее эффективно будет работать полностью автоматизированная приточно-вытяжная система, которая предусматривает как принудительный приток воздуха (часто – с его очищением, охлаждением или нагревом), так и механическое удаление отработанных воздушных масс.

Как оборудовать приточную вентиляцию?

Вентиляция дома

Чтобы своими руками оборудовать в отдельно взятом помещении простейшую принудительную приточную вентиляцию, вам потребуются:

• Воздуховоды;
• Вентиляторы;
• Калорифер;
• Воздушный фильтр.

1. Проделайте в стене отверстие для приточного воздуховода (обычно оно располагается несколько выше уровня пола). В него поочередно установите втяжной вентилятор, очистной фильтр и калорифер: он будет нагревать втягиваемый и очищенный уличный воздух. Вмонтированный после калорифера горизонтальный либо вертикальный воздуховод с несколькими отверстиями будет распределять свежий воздух внутри комнаты.
2. С внешней стороны втяжного отверстия также установите воздуховод, его высота 25-40 сантиметров, и прикройте сеткой или навесом для защиты от попадания мусора и насекомых.
3. Следующий этап – обустройство вытяжного отверстия под потолком на стене, противоположной той, в которой установлен входной воздуховод. Для усиления тяги в него также нужно установить вентилятор. Вытяжной воздуховод выводят на полметра над крышей и защищают решеткой, дефлектором или козырьком.

Особенности вентиляции в домах разной конструкции

Вентиляция в деревянном доме

Как правило, дом из дерева или бруса (особенно небольшой) не нуждается в дополнительной принудительной вентиляции, особенно если в нем деревянные, а не пластиковые окна.

Единственное, на что нужно обратить внимание, так это на точный расчет высоты и диаметра вентиляционных воздуховодов и грамотное размещение их входных и выходных отверстий. Воздушные потоки будут двигаться и перемешиваться за счет разницы температур воздуха на улице и в помещении.

Особенности вентиляции в кирпичном доме

Кирпичные дома очень теплые, но именно хорошие теплоизоляционные свойства ограничивает возможности естественной вентиляции: попав внутрь при естественном проветривании, воздух будет долго оставаться холодным, и чтобы нагреть его, нужно повышать мощность отопительной системы.

Для того чтобы улучшить микроклимат в кирпичном доме, достаточно небольшого опыта и умелых рук: оборудуйте в нем принудительную вытяжную или приточно-вытяжную систему вентиляции (например дополнительные вытяжки в кухне и ванной). Особенностью любой вентиляционной системы является то, что установка ее даже в отдельных помещениях так или иначе сказывается на движении воздушных потоков во всем доме. К примеру, при монтаже мощных вытяжных вентиляторов в кухне общая плотность воздушных масс в здании уменьшается, что усиливает приток внутрь внешнего воздуха.

Вентилирование каркасных домов

Одним из недостатков быстровозводимых и достаточно недорогих каркасных домов можно назвать то, что они «не дышат», поэтому полноценно проветрить такой дом с помощью естественной вентиляции достаточно сложно. Не всегда помогают решить проблему и оборудованные своими руками простые приточно-вытяжные системы, особенно если в доме пластиковые окна. Поэтому в таких домах рекомендуется оборудовать полноценные автоматические вентиляционные системы с очисткой и кондиционированием воздуха.

Основной принцип вентиляции каркасных домов – обязательное соответствие объемов забираемого извне и выводимого отработанного воздуха. Входные отверстия воздуховодов, как правило, размещают в самых «чистых» помещениях (спальня или гостиная), а отработанные воздушные массы выводятся из кухни, столовой, ванной и других подсобных помещений

Чтобы воздушные потоки могли циркулировать без преград, двери в каркасном доме должны иметь зазор до порога приблизительно в два сантиметра, а в пластиковые окна нужно установить приточные клапаны. Часто используются и так называемые стеновые вентиляционные приточные клапаны.

Какая же система лучше? Когда в частном доме достаточно вентиляции, смонтированной своими руками, а когда стоит приобрести дорогую профессиональную систему? Каждая из них имеет свои условия применения, которые нужно учитывать при выборе и о которых мы рассказали в нашей статье.

Вентиляция в частном доме своими руками

Иногда требуется создать простую систему воздухообмена в жилом или загородном доме, способную функционировать в нормальных условиях. Самый простой вариант – вентиляция через стену с помощью специальных клапанов, работающих в одном направлении, и наружной трубы. Этот метод можно использовать только для помещений с нормальной работой.

На фото вентиляционная труба в боковой плоскости.

Преимущества и недостатки метода

Чтобы решиться на создание такой системы воздухообмена, необходимо взвесить все за и против, тогда выбор сделать будет проще всего. Однако выводы следует делать исходя из существующих условий, ведь по сути это альтернативный вариант обычной сети в более простом исполнении.

Перечень достоинств

Важнейшим преимуществом организации такого воздухообмена является относительно низкая цена. Все необходимые элементы достаточно дешевы, чтобы избежать больших затрат.

Другие положительные качества этого типа вентиляции перечислены ниже:

• Основные элементы системы имеют небольшие размеры , поэтому эстетические характеристики помещений не ухудшаются.
• При монтаже нет необходимости уменьшать герметичность кровли , так как при монтаже трубы вырезы в кровле не делаются.
• Монтажные работы своими руками – отличный способ сэкономить финансовые средства.
• Благодаря отсутствию сложных элементов значительно сокращается время монтажа .

Так выглядит приточный клапан в стене.

Отрицательные моменты

• Зависимость работы от погодных условий и других факторов несколько снижает КПД, но это решается установкой вентилятора.
• Необходимость сверлить в нескольких местах несколько усложняет работу.
• При некачественном монтаже могут возникнуть проблемы с гидроизоляцией.

Внимание! При обустройстве вентиляции через стену в частном доме с использованием приточных вентиляционных клапанов и наружной трубы набор инструментов будет зависеть от того, какой материал использовался для возведения конструкции.

Особенности схемы вентиляции

В принципе всем понятны основные моменты ее организации. Каков расход воздушных масс между зонами, зачем нужен вентилятор – на эти и подобные вопросы ответить несложно. Но грамотная установка системы предполагает знания по этой теме хотя бы на полупрофессиональном уровне. Поэтому следует кое-что уточнить.

• В здании может быть несколько независимых систем вентиляции/систем, охватывающих один и тот же тип секторов, уровней и т. д. Все определяется размерами, этажностью и планировкой здания. Для частного дома, как правило, достаточно одного, но при условии, что он правильно рассчитан и смонтирован. Критерий – в схему вентиляции должны быть вовлечены все помещения без исключения.
• Обязательное наличие точек входа (забора) воздуха снаружи и его удаления (удаления) наружу. В нашем случае они расположены в стенах.

Выполненные расчеты

Даже такую ​​простую систему вентиляции необходимо тщательно рассчитать, ведь для обеспечения помещения свежим воздухом необходимо знать количество элементов, используемых для притока рабочей среды и пропускная способность выхлопа.

Далее рассмотрим, как провести предварительные расчеты площади на примере жилого дома 6×9 м с высотой потолков 250 см.

1. Первым делом необходимо определить примерный объем всего жилища. Для этого нужно перемножить длину, ширину и высоту. В итоге у вас должно получиться: 6х9х2,5 = 135 куб. м.
2. На основании полученных данных можно рассчитать количество подающих клапанов. Например, если пропускная способность элементов составляет 40 куб. м/час, тогда получается: 135/40 = 3,375≈4 шт.

Вспомогательная таблица для выбора диаметра дымохода.

Ответь! Для качественного обновления воздуха в представленном объекте вам потребуется установить всего 4 клапана. На основании вышеприведенных расчетов определяется и диаметр дымохода.

Приточные устройства

В связи с появлением современных материалов здания стали более герметичными, что привело к еще одной проблеме, связанной с уменьшением забора воздуха.

Если раньше дома и квартиры можно было проветривать без дополнительной подачи воздуха, то сейчас ситуация изменилась. Особенно тяжело дышать в доме, если в качестве основного материала используется пластик.

О функционале

Готовые изделия для забора воздуха с улицы способны полностью предотвратить проникновение пыли, насекомых и всевозможных звуков. После установки в помещении отсутствуют сквозняки. Приточное устройство по принципу действия напоминает воздушный редуктор, замедляющий скорость потока.

Это впускной клапан.

Управлять подающим клапаном чрезвычайно просто, так как он оснащен удобной ручкой для закрытия канала. Его видимая часть идеально вписывается в интерьер комнаты. Находясь снаружи, он не портит впечатления от фасада здания. В процессе эксплуатации вам не придется тратить финансовые средства.

Подробнее о конструкции изделия

Элемент с воздухопроницаемостью представляет собой небольшую пластиковую трубку, диаметр которой может значительно варьироваться. Внутри имеется изоляция для предотвращения проникновения звуков.

Ниже предлагается ознакомиться с составом изделий данного типа.

• Пластиковый воздуховод является базовым элементом, так как именно через него в помещение поступает воздух.
• Ручка регулировки находится внутри. Его можно использовать для блокировки канала.
• Фильтрующий элемент позволяет очищать поступающие потоки от частиц пыли.
• Внутренняя часть головного убора, снабженная вентиляционной заслонкой, является основным ограничителем.
• Уплотнительное кольцо предназначено для улучшения герметизации между элементами изделия.
• Изоляционный материал обеспечивает возможность защиты салона от звуков и других воздействий.
• Внешняя решетка помогает защитить конструкцию от осадков.
• Москитная сетка внутри позволяет полностью предотвратить проникновение насекомых.

Показаны основные части изделия.

Внимание! Длина пластикового рукава может варьироваться в пределах 40-100 см с шагом 10 см. Поэтому при выборе толщину стенки следует округлить до этих значений. Лишняя часть просто отрезается.

Монтажные работы

Первым делом необходимо выбрать подходящее место для установки элемента на боковой плоскости, граничащей с улицей. Функциональный руководитель должен иметь прямой доступ, иначе управление будет проблематичным. Самый оптимальный вариант предполагает установку рядом с радиатором отопления, чтобы поступающий воздух успел прогреться.

Демонстрируется один из вариантов установки.

Выбрав подходящее место, приступайте непосредственно к проделыванию отверстия. Если стены деревянные, то используется обычная дрель и дрель. В остальных случаях алмазное бурение осуществляется специальным инструментом. При устройстве проема рекомендуется делать небольшой уклон в сторону улицы для стока конденсата.

Вам нужно будет сделать примерно такое отверстие.

В готовое отверстие вставляется пластиковая втулка необходимого размера. Снаружи устанавливается вентиляционная решетка, а изнутри вставляется функциональная головка. В процессе фиксации элементов используются маленькие болты, с помощью которых конструкция приобретает жесткость.

Консультация специалиста

Как и в любой другой работе, при выполнении отверстий есть особенности и нюансы, о которых необходимо знать, чтобы добиться желаемого результата. Например, как правильно подобрать размеры отверстий. Выбор зависит от материала, в котором они выполнены. Если в дереве делается отверстие, то остается зазор, который определяется толщиной теплозащитного и гидроизоляционного слоя. Не рекомендуется делать слишком большие, более 10 см припуски, потом их сложно заделать. Самодельному мастеру иногда сложно сделать круглое отверстие в дереве. Допускается делать квадратный проем, что на практике сделать гораздо проще.

И наоборот, отверстия в бетонных стенах и потолках лучше делать с точным диаметром. Материал устойчив к перепадам температуры и влажности. Одними из типичных их ошибок в работе могут быть следующие конструктивные особенности дома:

• Электропроводка. Нежелательно начинать работу, не зная точно схемы разводки электрической сети. Восстановление займет много времени и денег;
• Арматура. Без специального оборудования сложно найти место, где гарантированно его нет. Если вдруг сверло наткнется на препятствие, следует прекратить работу, попробовать просверлить отверстие в другом месте или разрезать металл;
• Ослабление несущей стены. Отверстие в бетонной, монолитной стене можно делать без опасений. Однако кирпичная или блочная кладка менее долговечна. Работая ударной дрелью, кувалдой можно легко нарушить целостность участка над отверстием, которое может треснуть, а в некоторых случаях и разрушиться.

Все работы выполняются в соответствии с действующим законодательством. Отверстия диаметром менее 200 мм не подлежат нормированию и могут быть выполнены собственниками недвижимости по своему усмотрению. Когда по плану необходимо произвести вскрытие с большими значениями, то эту операцию необходимо согласовывать в соответствующих структурах, иначе могут возникнуть серьезные неприятности, вплоть до довольно большого штрафа и восстановления сделанного отверстия.

Монтаж вытяжной трубы

При устройстве вытяжной вентиляции через стену на улицу можно снизить трудоемкость работ, так как нет необходимости трогать потолок и крышу. Кроме того, длину трубы можно уменьшить, отойдя от коньковой части.

Процесс сборки системы представлен ниже.

1. На поверхность стены наносится предварительная разметка для облегчения вырезания отверстия. Рекомендуется размещать отверстие близко к потолку, чтобы максимизировать тягу.
2. Аккуратный срез делается с помощью специального инструмента. После этого в него вставляется угловая деталь. С внутренней стороны установлен обратный клапан для защиты от внешних воздействий.
3. Со стороны улицы к установленному углу крепится следующий кусок — прямая труба. Фиксируется специальными зажимами. Сверху устанавливается дефлектор, препятствующий попаданию осадков внутрь.

Справа схема сборки через стену.

Важно! При сборке вытяжного канала рекомендуется герметизировать стыки, иначе не удастся добиться максимально эффективного отвода отработанного воздуха.

О внутренней циркуляции

Для прохождения потоков из одного помещения в другое используются специальные решетки. Установив их на дверь или встроив в стену, можно добиться свободного движения воздушных масс. Это необходимо в тех случаях, когда требуется пропустить приточный поток к вытяжке.

Для вставки элемента в дверь или стену необходимо сделать вырез, соответствующий размерам рабочей части. Удалив ненужный фрагмент, нужно вставить основную раму прямо в проем. Фиксация осуществляется винтами, которые закрываются передней панелью.

Схема вентиляции через дверь.

Причины появления конденсата в системе вентиляции

Причин, на самом деле, много, и какая из них приводит к появлению капель жидкости на внутренних поверхностях воздушных каналов, можно узнать только по мере устранения каждого.

Вы уже сталкивались с проблемой конденсата в системе вентиляции?

Да, пришлось исправлять недочеты Нет, изначально смонтирована грамотная система

Основными источниками являются:

• Неизолированные воздуховоды.
• Неправильная работа системы вентиляции в целом.
• Нарушение герметичности воздуховодов.
• Разрушение устья воздуховодов на чердаке или крыше.
• Повышенная влажность в помещении.

Неизбежной причиной образования конденсата является встреча теплого влажного воздуха помещения с холодными воздушными массами улицы. И чем больше разница между температурой воздушных потоков в системе вентиляции и температурой воздуха снаружи, тем больше влаги будет конденсироваться на стенках вентиляционных каналов. … Не зря все проблемы начинаются в межсезонье и заканчиваются с теплым сезоном.

Дополнительная информация

• Вентиляционная труба должна выступать так, чтобы угол между коньком и ее верхней частью не превышал 10 градусов, иначе уровень тяги будет значительно снижен.
• Во внутренней части воздуховодов, а также на расстоянии пяти сантиметров от них не должны размещаться кабели, газопроводы и другие элементы коммуникационных систем.
• Проход потоков к вытяжке должен осуществляться даже при закрытых межкомнатных дверях, и не во всех случаях требуется установка решеток. Достаточно оставить внизу зазор шириной 1,5-2 см.
• Слишком слабая вентиляция жилого помещения не позволяет достичь высокого уровня экологической безопасности, особенно если в процессе отделки использовались материалы на основе пластмасс, формальдегидных смол и так далее.

По этому принципу определяется высота установки дымохода.

Как сделать вентиляцию своими руками в частном доме и хозпостройках. Рекомендации и советы по изготовлению вентиляции своими руками. Пошаговая инструкция и рекомендации по изготовлению конструкции своими руками. Как сделать вентиляцию своими руками: варианты, схемы, материалы

18 декабря. Полезные советы Просмотров 553. Комментарии К записи как сделать вентиляцию своими руками в частном доме и хозпостройках. Рекомендации и советы по изготовлению вентиляции своими руками. Пошаговая инструкция и рекомендации по изготовлению конструкции своими руками №

Современные дома для энергосбережения прогреваются до такой степени, что становятся похожими на закрытый термос. С одной стороны, это очень хорошо, так как теплопотери сводятся практически к нулю, а с другой – формирует проблему частичного или полного прекращения вентиляции помещения. Отсутствие нормальной циркуляции свежего воздуха может стать причиной образования в доме конденсата, сырости, грибка, что сказывается не только на состоянии помещения, но и на здоровье людей. Чтобы решить эту проблему, вам придется самостоятельно менять систему вентиляции в доме. О том, как сделать вентиляцию своими руками, расскажем далее.

Варианты вентиляции: преимущества и недостатки каждого типа вентиляции

Существует несколько типов вентиляционных систем, которые устанавливаются в частных домах:

• Система естественной вентиляции.
• Система принудительной вентиляции.
• Смешанный тип, имеющий как секции с естественной, так и с принудительной вентиляцией.

Рассмотрите Подробнее Особенности:

• Принцип работы естественной вентиляции основан на разнице температур на улице и в помещении, а также на разнице давления. Для функционирования системы в помещении устанавливаются вентиляционные каналы, по которым движется воздух. Преимуществом естественной вентиляции является ее автономность. Движение воздуха в элементах обеспечивается только физическими процессами, поэтому происходит почти всегда. Благодаря этому в помещении обеспечиваются комфортные условия для человека. Недостатком этой системы можно считать зависимость от погодных условий. При сильном ветре тяга в вентиляционных каналах пропадает, и движение воздуха прекращается. Также на снижение тяги в каналах может воздействовать тепло. В таких условиях приток свежего воздуха в помещение может вообще прекратиться, что негативно скажется на здоровье находящихся в нем людей.

• Принудительная вентиляция. В основном применяется в общественных местах, где естественная вентиляция не может обеспечить нормальный приток свежего воздуха. Состоит из двух частей. Первый из них отвечает за подачу воздуха в помещение, а второй – за его выкачивание наружу. Преимуществом систем принудительной вентиляции является их высокая производительность, независимость от погодных условий, возможность использования фильтров для очистки воздуха. Из недостатков следует отметить зависимость от подачи электричества (вентиляторы и калориферы без него просто не будут работать), большое энергопотребление, шум при работе. Самым главным недостатком систем принудительной вентиляции является их стоимость.
• Смешанные системы. Они сочетают в себе естественную и принудительную системы. Например, при нормальном оттоке воздуха, но недостаточном его притоке (из-за герметизации помещения) можно установить систему нагнетания воздуха, а удаление старого может происходить через вентиляционный канал. Если приток воздуха через естественные отверстия (окна, двери) нормальный, а отток плохой, можно использовать вытяжку.

Энергосбережение для вентиляции своими руками

Экономьте тепло и электроэнергию при работе с естественной или принудительной вентиляцией. Особенно это касается работы форсированных систем.

• Таким образом, используя рекуператор, можно существенно сэкономить на нагреве подаваемого воздуха. Правда, стоит отметить, что стоимость вентиляции с рекуперацией воздуха намного выше.
• Автоматизация вытяжки и нагнетателей также может сделать процесс вентиляции помещения более эффективным.
• Даже простая вентиляция с естественной вентиляцией может сэкономить энергию. Так, через открытое окно в помещении до полного обновления по воздуху уйдет около 40 минут. При сильном холоде за это время придется охлаждать стены возле окна и откосы. Это увеличит поступление тепла на отопление, а также может стать причиной образования конденсата на окнах. В свою очередь, при открытом окне обновление воздуха идет гораздо быстрее, что не дает охлаждаться стенам и долам.

Расчет мощности системы вентиляции своими руками

Для полноценного использования системы вентиляции в частном доме необходимо правильно произвести ее параметры.

Для этого используется несколько методик:

• По площади помещения. Этот прием является самым простым и наиболее часто используемым в частном строительстве. Расчет мощности вентиляционной системы осуществляется в зависимости от размеров помещения. По инженерным расчетам на 1 м ² Должна быть не менее 3 м ³ в час. То есть для дома на 100 м ² необходимо 300 м ³ на час свежего воздуха. Этот расчет очень приблизителен и не учитывает количество проживающих в номере человек, а эта цифра очень важна.
• Согласно санитарным нормам. Существует методика расчета необходимого количества свежего воздуха в зависимости от типа помещения. Так, для спален и гостиных этот показатель равен 2 м ³ /1м ² в час, а для кухни или ванной этот показатель составляет 15 м ³ /1м ² в час. Так, для дома, в котором от 4 до 20 м комнаты ² Кухня 15 м ² Туалет и 5 м ² потребность в свежем воздухе равна (4 х 20 х 2 + 15 х 15 + 15 х 5 ) = 460 м ³ в час.
• По количеству постоянно проживающих. имеет свои правила воздухообмена в зависимости от количества проживающих в доме людей для каждой комнаты. Для расчета по этому методу используется специальная таблица.

Расчет системы электроснабжения, можно переходить к расчету воздуховодов и вентиляционных отверстий. С этой целью используется аналогичный специальный стол. Для расчета этого показателя необходимо знать, что для естественной вентиляции нормальная скорость воздуха внутри вентиляционного канала составляет 1 м/с, тогда как для принудительной вентиляции этот показатель может быть от 3 до 5 м/с.

При расчетной потребности в свежем воздухе в птичнике 460 м ³ в час минимальное сечение канала при естественной вентиляции должно быть 250 х 500 мм, при использовании принудительной вентиляции — 200 х 250 мм.

Как сделать вентиляцию в частном доме

Основные материалы и оборудование для монтажа вентиляции своими руками

Для установки вентиляции в здании необходимы следующие материалы:

• Вентиляционные каналы (воздуховоды). Изготавливаются из оцинкованной стали или пластика. Сечение вентиляционного канала может быть как круглым, так и квадратным.
• Решетки вентиляционные. Выбор сеточных моделей в настоящее время очень высок. Грозные стальные изделия времен СССР давно канули в лету. Теперь вы можете подобрать массив пластика для любого размера воздуховода или вентиляционных каналов. Различные дизайнерские решения при изготовлении этих материалов позволяют подобрать их под общий интерьер помещения.
• Капоты и нагнетатели. Эти устройства используются в системах принудительной вентиляции. Они представляют собой лопастные или роторные вентиляторы, обеспечивающие приток свежего или вытяжного воздуха.
• Воздухонагреватели (калориферы). Применяется при приточной вентиляции, чтобы не снижать температуру в доме.
• Рекуператоры воздуха. Применяются в системах принудительной приточно-вытяжной вентиляции. Внутри устройства находится теплообменник, в котором удаляемый из помещения воздух нагревает свежий. Таким образом, можно значительно снизить затраты электроэнергии на его обогрев. Однако стоит отметить, что рекуператоры работают до определенных температур окружающей среды. При наступлении заморозков воздух необходимо прогревать.
• Кассетные фильтры. Служат для фильтрации корма с улицы.
• Шумоподавители. Устанавливается для снижения уровня шума от работающего вентилятора.

Особенности и правила организации вентиляции в жилом доме

• Устройство вентиляционных каналов осуществляется на этапе строительства дома. Минимальный размер каждого из них должен быть 130х130 мм.
• Минимальная высота трубы над коньком крыши должна быть 500 мм. В противном случае может произойти нарушение тяги, что приведет к остановке циркуляции в помещении.
• Вентиляционные каналы расположены насколько возможно ближе к середине дома. В этом случае воздух из всех помещений будет отводиться равномерно.
• Толщина наружной части вентканала должна быть не менее 2,5 кирпича. В противном случае он может остыть и начать подсасывать уличный воздух.

Разработка схемы вентиляции своими руками

При разработке схемы вентиляции необходимо учитывать потребность помещения в свежем воздухе. Так, для спальни достаточно воздухообмена в 2-4 м ³ в час, а для кухни или прачечной нужно 10-15 м ³ . В среднем на 1 м ² Общая площадь требует притока свежего воздуха не менее 3 м ³ в час.

Проектирование систем вентиляции выполняется в следующем порядке:

• Выбор наиболее оптимального решения для организации вентиляции в доме.
• Разработка решения с учетом требуемой величины воздухообмена, подбора элементов системы (трубопроводов, вентиляторов и т.п.).
• Подготовка необходимых чертежей.
• При разработке системы вентиляции необходимо учитывать уровень шума, который будет производиться работающими турбинами. Так что ставить в спальню или детскую турбину с рекуператором смысла нет. Размещать их лучше на первом этаже либо в отдельной комнате.
• Все элементы системы должны быть доступны для обслуживания или ремонта. Не стоит прятать воздуховоды под натяжной потолок, лучше использовать для этого съемные короба, которые вам нужно предусмотреть.
• Размещение элементов системы должно соответствовать основному принципу: Свежий воздух подается в жилые помещения, а отработанный — выводится через технический. Поэтому вентиляционные каналы располагают в санузлах, кухнях, кладовых, прачечных, а приток обеспечивается через спальни, холлы и т.п.
• Не допускается вынос вытяжного санузла и кухни в один вентиляционный канал. При нарушении циркуляции воздуха бактерии из туалета могут попасть на кухню.
• При прокладке вентиляционных каналов их обязательно утепляют теплоизоляционными материалами. Их толщина должна быть не менее 50 мм.

Поэтапная инструкция по установке вентиляции в доме своими руками

Для нормального функционирования вентиляции необходимы оптимальные условия притока и оттока воздуха. При строительстве дома необходимо предусмотреть наличие вентиляционного канала или нескольких, сечение которых было бы достаточным для оттока воздуха. Соорудите вентиляционные каналы в месте расположения хозяйственных помещений (санузел, кухня, кладовая), так как именно через них происходит отток воздушных масс.

Порядок работы:

1. В первую очередь необходимо рассчитать мощность вентиляции одним из приведенных выше способов. Для расчетов подходит следующая таблица:

2. Далее из кирпича выкладываем вентиляционные каналы. Если на этапе строительства этого не было сделано, вентиляционные каналы можно установить из оцинкованной стали. Однако их внешние части необходимо утеплять.

3. При недостаточном воздухообмене можно установить вытяжные вентиляторы в санузлах и на кухне.

4. Если дом оборудован металлопластиковыми окнами и герметически утеплен, ни о каком воздухообмене не может быть и речи. Для этого необходимо обеспечить естественный или принудительный приток воздуха.

5. Для организации естественного притока используются различные приточные клапаны. Клапаны устанавливаются только в жилых помещениях.

6. Обычно клапан устанавливается под подоконником над радиатором отопления. В этом случае обеспечивается наилучшая конвекция. Для того, чтобы установить триммерный клапан, необходимо:

• с помощью алмазной коронки и перфоратора просверлите отверстие в стене. Сделайте его под небольшим уклоном в сторону улицы. Это делается для того, чтобы образовавшийся конденсат выводился, а не попадал в само устройство;
• , затем труба вставляется в отверстие. Снаружи стена вровень, а изнутри – с выступом от стены около 10 мм;
• зазор между стеной и трубой — пенопласт;
• снаружи установлена ​​защитная решетка;
• на внутреннюю часть, заслонки клапана, а так же фильтры. Количество клапанов в доме зависит от их производительности и необходимого количества свежего воздуха.

7. При недостаточном естественном притоке воздуха устанавливаются нагнетатели (достаточно мощные вентиляторы). Это можно сделать по следующей схеме:

8. Для того чтобы помещения не охлаждались воздухом с улицы, системы приточной вентиляции оборудуются рекуператорами или электронагревателями.

Основные схемы движения воздуха при монтаже вентиляции своими руками

При монтаже вентиляции в жилом доме своими руками необходимо придерживаться основных схем движения воздуха:

• Приток свежего воздуха в помещение должен обеспечиваться через окна, специальные клапаны, а при их отсутствии — с помощью нагнетателей, только в жилых помещениях.
• Удаление воздуха по вентиляционным каналам, с использованием вытяжных и других подобных устройств осуществляется только через служебные помещения.
• Для каждого служебного помещения необходима организация отдельного вентиляционного канала.
• Для лучшей циркуляции воздуха внутри дома между межкомнатными дверями и полом должен быть технологический зазор не менее 20 мм.

Особенности вентиляции хозяйственных построек

Как правило, в хозяйственных постройках, особенно если они не отапливаемые, система вентиляции монтируется редко. Необходимость в циркуляции воздуха есть только в местах хранения продуктов: погребах и сараях, а также в гаражах, где скопление паров топлива и отработанных газов может быть опасным для здоровья.

• Для погреба обычно устанавливают приточно-вытяжную вентиляцию естественного действия. Так как воздух в погребе практически никогда не остывает до нулевых отметок, разница температур и давления будет циркулировать воздуху.
• Для гаража такая система может не подойти, так как естественная вентиляция не всегда справляется с отработанными газами и влагой, которая «приходит» с автомобилем. В этом случае лучше установить дополнительную вытяжку.
