Как самостоятельно сделать вентиляцию в частном доме


Содержание

  • 1 Какую систему вентиляции выбрать?
  • 2 Обустройство естественной вентиляции
  • 3 Обустройство механической вентиляционной системы
  • 4 Заключение

При строительстве коттеджа или частного дома своими руками возникает много вопросов. От правильного решения всех задач зависит комфорт и уют в вашем доме. На стадии проектирования важно учесть все нюансы, касающиеся обустройства отопления, водоснабжения, электроснабжения. Также, возникает вопрос о том, как сделать вентиляцию в частном доме, обеспечивающую бесперебойное поступление чистого воздуха в помещение. Правильное обустройство вентиляционной системы позволит не только создавать благоприятный микроклимат, но и удалять из помещения запахи и вредные вещества, выделяемые мебелью, краской, линолеумом и т.д. Также качественная система вентиляции для частного дома предотвратит образование конденсата и плесени в комнатах с повышенной влажностью.

Пример естественной вентиляции

Раньше, естественную вентиляцию в домах обеспечивали деревянные окна, имеющие неплотные оконные проёмы, и вытяжки, установленные в санузлах и на кухнях. Но, с появлением металлопластиковых окон, обеспечивающих полную герметизацию, об естественной вентиляции частного дома через оконные проёмы пришлось забыть. Постоянное проветривание лишь частично решает проблему, а иногда только усугубляет её. Например, летом вместе с воздухом в дом попадает пыль, насекомые и различные аллергены. Но как же обеспечить необходимую циркуляцию воздуха? Нас интересует устройство вентиляции в частном доме своими руками. При строительстве домовладения можно использовать один из двух вариантов вентиляции: естественную или механическую.

Естественная — функционирует за счёт разницы давления в помещении и за его пределами. При механической системе вентиляции воздухообмен осуществляется с помощью нагнетательных устройств.

Какую систему вентиляции выбрать?

Комфортный для домочадцев микроклимат обуславливается температурой и скоростью поступающего свежего воздуха.

Чем меньше скорость воздушных потоков, тем комфортнее условия.

Естественная система вентиляции предусматривает движение воздуха со скоростью около 1 куб.м/час. При механической (принудительной) вентиляции скорость воздушного потока увеличивается до 3–5 куб.м/час.

Из этого следует вывод: естественная вентиляция наиболее предпочтительнее для создания благоприятного микроклимата.

Естественная вентиляция в частном доме своими руками возможна в тех случаях, когда:
— домовладение находится в экологически чистом районе;
— для строительства использовались следующие материалы: саман, шлакоблок, дерево, кирпич, керамзитобетон.

Преимущества естественной вентиляции:
— не требуется установка дополнительного оборудования;

— энергонезависимая, отсутствует необходимость технического обслуживания;
— бесшумность работы.

Недостатки:
— недостаточный обмен воздуха, грозящий образованием конденсата и плесени;
— невозможность регулировать воздухообмен.

Зачастую случается так, что обустройство естественной вентиляции невозможно по тем или иным причинам. Например, если частный дом расположен в районе с загрязнённым выхлопными газами воздухом. Для того, чтобы естественный воздухообмен нормально функционировал, отдушина должна иметь достаточно большой диаметр, обеспечить который не всегда возможно. В таких случаях следует использовать механическую систему вентиляции, которая также уместна, если домовладение будет строиться из сотопанелей, 3d панелей, сендвич-панелей и других воздухонепроницаемых материалов.

Схема с механическим побуждением

Преимущества механической вентиляции в доме:

— не зависит от погодных условий;
— возможность подачи доведённого до комфортной температуры воздуха;
— возможность увлажнения и очищения воздушных масс с помощью устанавливаемых в систему вентиляции фильтров;
— регулирование воздухообмена.

Недостатки:
— необходимость регулярного техобслуживания;
— зависимость от электроэнергии;
— затраты на покупку и монтаж вентиляции в частном доме.

Обустройство естественной вентиляции

Для устройства естественной вентиляции в частном доме своими руками необходимо, в первую очередь нужен расчёт вентиляционной системы, сделанный на основании таких данных, как объём воздуха в помещении и число проживающих в нём людей. Перед тем как установить вентиляционную систему, также стоит учесть приборы, сжигающие кислород и выделяющие вредные вещества.

Установка и естественной, и механической вентиляции осуществляется в семь этапов:

  1. Расчёт объёма воздухообмена (определение нужного количества поступающих воздушных масс, соответствующих санитарным требованиям).
  2. Определение размеров воздуховодов.
  3. Выбор системы вентиляции (естественной или механической). Решение принимается после тщательного анализа параметров помещения и окружающей среды.
  4. Составление схемы вентиляционных каналов.
  5. Определение местоположения вентиляционного оборудования.
  6. Выбор мест забора и вывода воздушных масс.
  7. Монтаж системы вентиляции.

Проектная схема вентканалов

Чтобы построить естественную вентиляцию в коттедже своими руками не обязательно обладать профессиональными навыками. Просто надо изучить некоторые моменты монтажа. Одним из них является прокладка в несущей стене вытяжного канала диаметром 14 см, с толщиной кладки полтора кирпича. Данное условие необходимо для предотвращения эффекта обратной тяги. Далее, от центрального канала прокладывают горизонтальную разводку по комнатам, диаметр которой составляет 10 см. Для обеспечения достаточной силы тяги вытяжную трубу делают выше конька.

Приток свежего воздуха может осуществляться через приточный оконный клапан, устанавливаемый в металлопластиковых окнах производителем. Клапан представляет собой регулируемую щель в верхней части окна. Данный способ рассматривается при необходимости замены старых или установки новых металлопластиковых оконных блоков.

Если же окна уже установлены, естественная вентиляция в частном доме может быть обеспечена приточным стеновым клапаном. В стене делается сквозное отверстие и вставляется круглый патрубок, оснащённый с обеих сторон решетками. С внутренней стороны клапан открывается и закрывается с помощью регулируемой решётки. Чтобы не портить интерьер комнаты, установленный возле окна клапан прикрывают шторой. Для прогревания воздуха, поступающего с улицы в зимний период, приточный клапан может быть установлен непосредственно за радиатором отопления.

Пример установки приточного клапана

По желанию домовладельца приточные клапаны оснащаются датчиками и системами фильтрации. Устанавливаются они, как правило, в зале, спальнях, кабинетах. В бытовых комнатах делаются вытяжные каналы. Таким образом соблюдается правильное направление движения воздушных масс. Если для достаточного поступления свежего воздуха требуется установка большого количества приточных клапанов, целесообразнее будет сделать выбор в пользу механической вентиляции.

Обустройство механической вентиляционной системы

Механическая вентиляция делится на:
— приточную;
— вытяжную;
— приточно-вытяжную.

Приточная вентиляция подразумевает принудительную подачу воздушных масс с улицы в помещение.
Такая система вентиляции устанавливается с целью обеспечения поступления свежего воздуха взамен отработанного и включает в себя:
— вентиляционный воздухоприёмник;
— приспособления для доведения воздушных масс до комфортной температуры;
— систему фильтрации;
— шумопоглотитель;
— устройства для подачи воздуха в комнаты.

Принцип работы этой системы заключается в том, что чистый, доведённый до определённой температуры воздух, попадая в помещение с помощью вентилятора вытесняет отработанный.

Приточно-принудительная схема

Существует много схем и способов размещения принудительной вентиляции. Самым доступным является организация вентиляционной системы с притоком в прихожей. Это объясняется тем, что прихожая примыкает практически ко всем комнатам. За счёт этого, поступающий с улицы, воздух будет равномерно распределяться по всему дому.

После определения местоположения устройства, следует произвести расчёт количества воздуха необходимого для притока. Выполняется он так же, как для естественной вентиляции. Далее нужно подобрать и установить оборудование. Можно купить все элементы системы по отдельности или приобрести готовую установку, не требующую сборки. Готовая приточная вентиляция — это комплект оборудования для обработки воздуха, находящийся в утеплённом моноблоке. Данное устройство можно монтировать к потолку либо размещается снаружи здания. Затем производится подключение к воздуховодам и электричеству.

Чтобы воздух беспрепятственно двигался по всем комнатам от места притока к вытяжке, необходимо сделать переточные решётки в межкомнатных дверях. Также можно при установке двери оставить зазор, размером около 2 см.

Все больше домовладельцев устанавливают приточно-вытяжную вентиляцию своими руками, оснащённую функцией рекуперации. Рекуператор — это энергосберегающий теплообменник, в котором вытяжные и приточные массы не перемешиваясь обмениваются тепловой энергией. Движение воздуха в установке происходит за счёт вентилятора.

Это устройство выгодно применять в зимний период. Оно позволяет сэкономить около 50% тепла в частном доме.

Поступающие холодные воздушные массы с улицы частично нагреваются за счёт тёплого вытяжного воздуха. В сильные морозы такой способ нагрева воздуха бесполезен, целесообразнее будет включить калорифер, встроенный в систему рекуперации. Для размещения крупногабаритного оборудования выбирают чердак или цоколь.

Заключение

Зная, как правильно сделать вентиляцию в доме своими руками, можно сэкономить бюджет семьи на услугах специалистов. Главное, ответственно подойти к её организации, правильно сделать расчёты и выбрать наиболее подходящий тип вентиляционной системы. И тогда, всем обитателям частного дома будут обеспечены комфортные условия проживания.

Делаем естественную вентиляцию в частном доме своими руками

Экология потребления. Усадьба: Основные виды, используемые в частных домах — естественная и принудительная, отличительными особенностями которых являются — использование (принудительная) дополнительного оборудования, либо вентилирование при помощи физических процессов (естественная).

Недостаточное циркулирование воздуха между помещением и улицей может привести к застою воздуха, образованию грибка и плесени, а аллергические реакции, тяжесть во всем теле и плохое самочувствие станут сомнительными «бонусами» в комнате без вентиляции.

Основные виды, используемые в частных домах — естественная и принудительная, отличительными особенностями которых являются — использование (принудительная) дополнительного оборудования, либо вентилирование при помощи физических процессов (естественная).

Преимущества и недостатки естественной вентиляции

Главное преимущество естественной вентиляции — простота и дешевизна построения системы, принудительная же может похвастаться более эффективной и качественной работой.

Наряду с рядом неоспоримых преимуществ — дешевизна, простота реализации — естественная вентиляция имеет и недостатки, которые, к слову сказать, значительны. Многие специалисты по строительству говорят о неэффективности такой системы и вот почему:

  1. По строительным нормам допустимая температура на улице не должна быть ниже +5 градусов, иначе тяга усиливается и в дом начнет поступать большое количество холодного воздуха. По некоторым данным тепловые потери от естественной вентиляции в ряде случаев достигают 40% от общего объема.
  2. Ситуация, диаметрально-противоположная предыдущему пункту: если на улице слишком жарко, воздухообмен минимизируется вплоть до полного прекращения циркуляции воздуха.
  3. Нет возможности обработать воздух, поступающий с улицы. Экологическая обстановка в стране и в мире оставляет желать лучшего. Чистый воздух — скорее роскошь, чем обыденность. Не обработанный и не очищенный воздух может стать причиной многих неприятностей.
  4. Вентиляция в комнате имеет ограничение по регулировке. Если уменьшить воздухообмен еще можно путем плотного закрытия окон и дверей, то значительно увеличить его уже нельзя.

Для создания эффективной атмосферы в комнатах частного дома необходимо прибегнуть к комплексности: лучшим вариантом будет комбинация естественной циркуляции с технологическими наработками в этой области (вентиляторы, фильтры, и прочее).

Зачем нужна вытяжка в частном доме с печью или камином

Если печь или камин используются в доме не как элемент декора, а выполняют свои прямые обязанности — отапливают помещение, нужно позаботиться о естественной вентиляции в двойне. Для полного сгорания топлива необходимо достаточное количество окислителя (в данном случае кислорода). При его нехватке топливо будет сгорать не полностью, выделяя при этом угарный газ, который будет попадать в жилое помещение. Приятного и полезного в этом, естественно, мало.

Устройство вентиляции в доме с камином

Если притока воздуха не будет хватать, то в теплое время года можно распахнуть окно — этого будет достаточно. Зимой такой фокус вряд ли пройдет, поэтому еще на стадии строительства желательно провести под полом трубу непосредственно к печи или камину, через которую будет поступать необходимое количество воздуха.

Для организации вытяжки чаще всего прибегают к услугам экспертов, эта статья ориентирована на мастеров, которые планируют осуществить монтаж своими руками. Далее рассмотрим основные рекомендации по построению такой вентиляции, часто стречающиеся проблемы и недостатки.

Как сделать естественную вентиляционную систему своими руками

Естественная вентиляция работает, базируясь на физических законах — за счет разницы теплого воздуха в помещении и холодного на улице (теплый воздух легче) а также на разнице давления. Исходя из этого, придумали незамысловатую конструкцию, котору сделать в частном доме достаточно просто: в центре будущего жилища, чаще всего в несущей стене, прокладывается канал с сечением около 130–140 мм. От него проводятся горизонтальные ответвления диаметром 100–100 мм в комнаты дома.

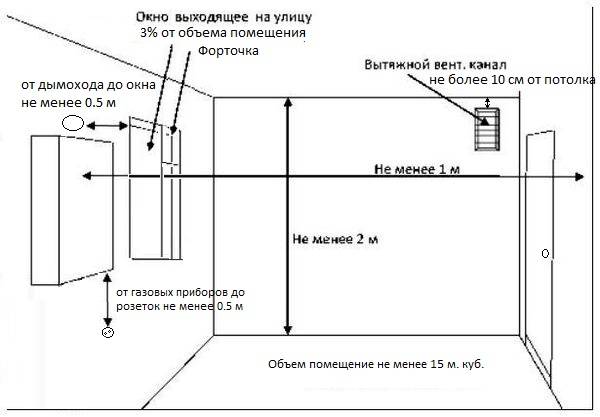

Схема и устройство системы с вентканалом

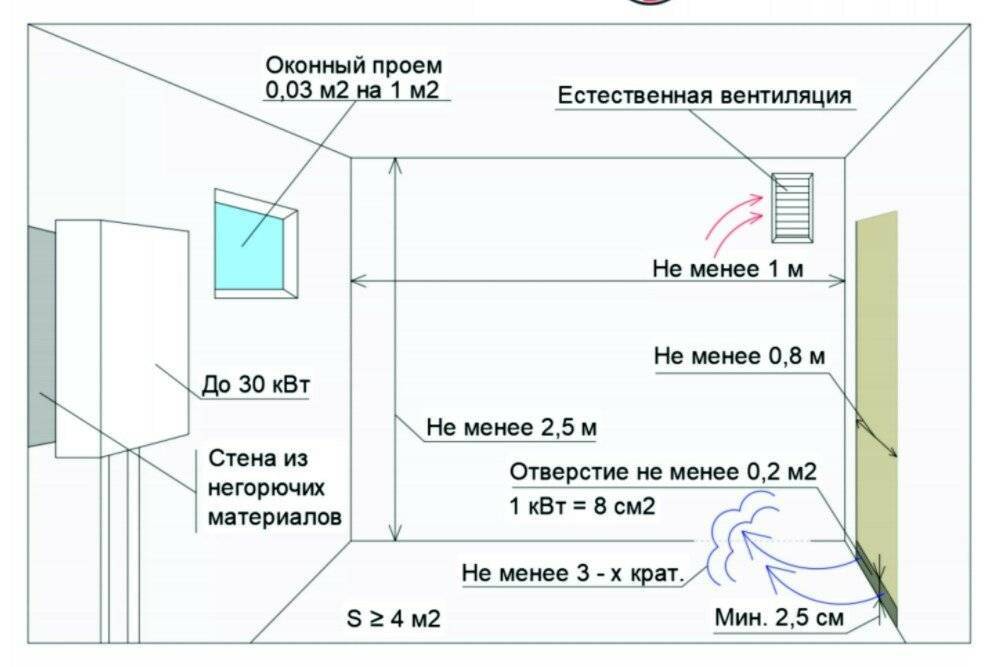

Устройство вентиляционной системы



Правильный монтаж

Вентканал в стене

Для организации разводки используют пластиковые трубы. Дальше в работу вступает физика — более теплый комнатный воздух под давлением и за счет силы тяги вытягивается наружу, более холодный уличный воздух поступает в комнаты по специально-сделанным каналам, либо естественным образом (дверные проемы, открытые окна и т.д.).

Размещение приточных каналов в стене

Основные рекомендации:

  1. Толщина стенок вытяжного канала должна быть не менее полутора кирпичей. Иначе воздух в ней будет быстро охлаждаться и произойдет обратный процесс — воздух будет не вытягиваться, а поступать в комнаты.
  2. Труба на выходе вытяжного канала на крыше должна быть выше конька. В противном случае завихрения крыши помешают нормальной работе тяги.

Вывод системы на улицу

Главный проточный канал, как описывалось выше, делается стандартным образом. А вот приток свежего воздуха, поступающего с улицы, можно организовать двумя способами — либо сделать проточные каналы в подоконниках, либо зазоры в окнах. При выборе второго способа лучше использовать металлопластиковые окна, имеющие перед деревянными одно конкурентное преимущество — повышенный уровень шумоизоляции. Этих мер будет достаточно, чтобы в необходимой степени вентилировать помещение дома.

Если говорить о преимуществе использования естественной вентиляции частного дома перед принудительной (фильтры, радиаторы и прочее), нужно акцентировать внимание на двух пунктах — шум и частота воздуха.

Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись). А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов.

Многие люди, устанавливая воздухоочистительные фильтры, забывают, что они требуют постоянной замены. После длительного использования фильтр загрязняется и воздух, проходящий через него, не очищается, а снабжается дополнительной дозой пыли и прочих веществ, делающих его еще более загрязненным. Контролировать воздухообмен при естественной вентиляции не нужно — тем более что часть крупных частиц, приходящих в дом с улицы вместе с воздухом оседает на подоконниках, где их можно с легкостью убрать влажной тряпкой. А если предположить, что влажные уборки проводятся в доме регулярно, то никаких дополнительных неудобств это вызвать не должно.



Видео: как устроить естественную вытяжку

Не стоит забывать и о системе кондиционирования. Грамотно-организованный тандем естественной, принудительной вентиляции и кондиционирования, сделает жизнь в доме комфортной и безопасной для здоровья. опубликовано econet.ru

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

правила устройства гравитационной системы воздухообмена

При обустройстве загородных домов самотечную вентиляцию выбирают чаще, чем более эффективную и самостоятельную, механическую. Проверенная временем естественная вентиляция в частном доме проще в реализации и гораздо практичнее. Не требует особого ухода, не требует обслуживания и электропитания.

Мы поговорим о том, как организовать воздухообмен, который происходит естественным образом. В нашей статье подробно описан принцип действия гравитационной вентиляции. Мы познакомим вас с устройствами, которые используются при построении систем, работающих без постороннего принуждения.

Содержание статьи:

  • Как происходит воздухообмен?
  • Элементы гравитационного воздухообмена
    • Клапан оконный приточный
    • Устройство настенное вытяжное или приточное
    • Решетки межкомнатные передаточные
  • Особенности вытяжных каналов
    • Типы вентиляционных каналов
    • 0 9?
  • Основные правила и рекомендации
  • Преимущества и недостатки естественного воздухообмена
  • Выводы и полезное видео по теме

Как происходит процесс воздухообмена?

Основное назначение воздухообменника самотечного исполнения: поддержание необходимого микроклимата. Помимо насыщения помещения свежим воздухом, он также выполняет удаление отработанного воздуха, продуктов сгорания газа, различных запахов.

Эффективность системы естественной вентиляции, устроенной в загородном доме или на даче, обусловлена ​​разницей атмосферного давления внутри и снаружи дома, которая также зависит от температуры, влажности воздуха и силы ветра.

Естественная вентиляция должна обеспечивать равномерный приток, движение внутри и вытяжной поток воздуха независимо от этажности дома

Естественный воздухообмен работает следующим образом:

  • Воздух с улицы поступает в дом через открытые фрамуги, элементы оконные и дверные конструкции, не плотно прилегающие друг к другу. Воздушные потоки устремляются при проветривании через приоткрытые пластиковые окна или через вентиляционные приточные клапаны.
  • Движение воздуха из одного помещения в другое и внутри него происходит самопроизвольно. Чтобы поток не загораживал пол и двери, оставляют зазоры. Их функцию успешно выполняют установленные в стенах переливные решетки.
  • Вытяжной воздух выходит из дома через вытяжные вентиляционные каналы. Их располагают в помещениях с нестабильной влажностью/температурой – на кухнях, раздельных и совмещенных санузлах.

Все горожане хорошо знакомы с компонентами выхлопной системы. Это каналы, соединенные с общественной вентиляционной шахтой. Они покрыты решетками, которые необходимо периодически чистить.

В обустройстве частного дома могут существенно различаться. Например, это может быть выход в верхней части стены, вытяжная труба или отверстие в потолке с выходом вентиляционного канала на чердак, а оттуда на улицу.

Компоненты гравитационного воздухообмена

Одной из частых проблем естественной вентиляции в частном доме является отсутствие свежего воздуха в помещении. Самотечная вентиляция безотказно работает только тогда, когда плотность воздушной массы за окном намного выше, чем в помещении. Летом, когда их плотность выравнивается, сам воздух с улицы не поступает.

Кроме того, теперь на пути естественно движущихся воздушных потоков стоят серьезные препятствия. Уплотнители для окон и дверей, предлагаемые сегодня потребителю, отлично противостоят утечке тепла, но не пропускают воздух наружу.

Для обеспечения естественного притока в домах с герметичными окнами целесообразно ставить в стену приточные клапаны, а трубы вытяжной вентиляции снабжать дефлекторами

Выпуск свежего воздуха в помещениях с практически герметичными окнами и дверями решается установкой. Если вы не хотите устанавливать клапаны, вам придется приобрести приточные клапаны на пластиковые окна или купить оконные пакеты с изначально установленными в них приточными устройствами.

Клапан подачи окна

Это устройство также называют окном. вентилятор. Относится к наиболее распространенным вариантам решения проблемы воздухообмена. Конструкция такого клапана монтируется непосредственно в оконный профиль.

Поток поступающего воздуха через форточку направлен вверх, чтобы холодный приточный воздух эффективнее смешивался с уже нагретым в помещении и не создавал неудобств жильцам

Некоторые клапаны оснащены автоматическим регулированием расхода воздуха. Следует отметить, что не все модели оснащены механической регулировкой. вентиляторы. Это может создать определенные проблемы при резких перепадах температуры.

Основной недостаток — относительно низкая производительность. Его пропускная способность ограничена размером профиля.

Настенное вытяжное или приточное устройство

Для настенного монтажа вентилятора требуется сквозное отверстие в стене. Производительность такого клапана обычно выше оконного. Как и в случае с оконным притоком, объем поступающего свежего воздуха регулируется как вручную, так и автоматически.

Настенные вытяжные клапаны, обычно расположенные в верхней части стены, где отработанный воздух естественным образом поднимается вверх. чаще всего монтируется в стену между окном и радиатором. Делают это для того, чтобы поступающий холодный воздух одновременно еще и нагревался.

Если настенный вентиляционный клапан установить непосредственно над радиатором, то поток свежего воздуха будет самопроизвольно нагреваться до подачи в помещение

Преимущества установки приточного клапана перед обычной вентиляцией:

  • Возможность регулирования приток свежего воздуха;
  • Способность пропускать значительно меньше уличного шума;
  • Наличие фильтров различной степени очистки воздуха.

Настенный и не пропускает влагу в помещение. Многие модели этих местных вентиляционных устройств часто включают в себя фильтры для очистки воздуха.

Внутренние переливные решетки

Для того чтобы свежий воздух свободно проникал во все части дома, необходимы переходные элементы. Они позволяют воздушным потокам беспрепятственно перетекать от притока к вытяжке, унося с собой пыль, шерсть животных, углекислый газ, неприятные запахи, бытовые выхлопы и тому подобные включения, взвешенные в воздушной массе.

Переполнение через открытые дверные проемы. Однако его не следует прекращать, если внутренние двери закрыты. Для этого между полом и дверным полотном межкомнатных дверей оставляют зазор 1,5-2,0 см.

Для того, чтобы свежий воздух свободно поступал к вытяжке и омывал все помещения, в дверных полотнах установлены передающие решетки. Если их нет, то между плоскостью пола и полотном оставляют зазор до 2 см.

Также для этих целей применяют переливные решетки, крепящиеся на дверь или стену. Конструкция таких решеток состоит из двух рамок со створками. Они изготавливаются из пластика, металла или дерева.

Особенности зонта канального

Вытяжной воздух выходит из помещения через вентиляционные отверстия, вентиляционные шахты или воздуховоды. Вентиляционные каналы обычно выводятся на чердак или соединяются с вентиляционной шахтой, расположенной в центре дома.

Вентиляционные каналы в устройстве и организации естественной вентиляции частного дома применяются в основном при монтаже вытяжной части системы. Естественный приток по протокам чаще всего невозможен или малоэффективен. Чтобы он хоть как-то работал, пришлось бы монтировать канальный вентилятор.

В схемах естественной вентиляции каналы предусматривают вытяжную часть системы. Вытяжные каналы в частных домах часто объединяют в шахты

К гравитационному вентиляционному колпаку воздушные массы выталкиваются свежими порциями воздуха, втягиваемыми через окно, приточное окно из ПВХ или открытую входную дверь. Сечение воздуховодов выбирают с учетом норм воздухообмена для отдельных типов помещений, которые приведены в сборнике СНиП 41-01-2003.

Помимо жилых и хозяйственных помещений в частном доме вентиляционными системами обязаны предусматривать подвал и встроенное в него хранилище, фундамент без подвала, холодный чердак или мансарду. В природных схемах они снабжены форточками, фронтонными и мансардными окнами.

Виды вентиляционных каналов

По расположению различают:

  • Закладные . Их строят из пустотелых бетонных или керамических блоков, кирпича. Такие вытяжные каналы обычно возводятся на этапе строительства.
  • Подвесной . Изготовлен из оцинкованной стали или армированного пластика. Устроить подвесные каналы достаточно просто, даже после того, как дом уже построен.

Воздуховоды делятся на круглые и прямоугольные сечения. Каждый тип имеет свои преимущества:

  • Круглый воздуховод . Легкий монтаж, лучший воздухообмен, меньший вес;
  • Прямоугольный воздуховод . Он занимает меньше места, его легче маскировать коробами, подвесными потолками и стенами.

В свою очередь трубы для круглого воздуховода бывают жесткими и гибкими, т.е. гофрированными.

Гофрированные вентиляционные трубы проще в монтаже, но их установка возможна только на горизонтальные поверхности и на небольшие участки вертикальных стен

Жесткие трубы беспрепятственно перемещают воздух, поэтому обеспечивают наименьшее сопротивление и минимальный шум. Однако с более быстрой и простой установкой.

Что такое дефлектор?

Дефлектор представляет собой специальный колпак, который устанавливается на горловину выхлопной трубы вентиляционной системы. Он рассекает ветровой поток, за счет чего образуется зона пониженного давления, при этом сила тяги может увеличиваться до 20%.

Также исключает попадание атмосферных вод в систему вентиляции и предотвращает задувание ветром в вентиляционный канал.

Дефлектор устанавливается на горловину выхлопной трубы. Это устройство выполняет две важные функции: усиливает сцепление + защищает от осадков

Доступны следующие типы дефлекторов:

  • Цилиндрический или зонтичный Volper . Представляет собой изогнутый цилиндр, покрытый пластиной. Обладает средней эффективностью, хорошо защищает вентиляционные каналы от задувания ветром;
  • Н-образный дефлектор . Корпус изготовлен из труб в форме буквы Н. Отличается повышенной защитой от продувания ветром, влаги и обратной тяги, но в силу конструктивных особенностей имеет низкую производительность;
  • Дефлектор типа ЦАГИ . В конструкцию входит стакан с удлинителем на конце, крышка-зонт и цилиндрическая оболочка. Признан одним из самых эффективных. Хорошо защищает от ветра, снегопада, дождя, имеет самый низкий коэффициент сопротивления;
  • Дефлектор турбокомпрессора . Представляет собой вращающийся шар с лопастями, отличается повышенным КПД, но обычно стоит немного дороже;
  • Лопасть . Напоминает крыло. Принцип действия аналогичен турбодефлектору.

Выбор модели дефлектора зависит от местных условий. Регионы с высокими ветровыми нагрузками предпочитают обычные грибы. В районах с низкой ветровой активностью лучше ставить дефлектор с турбиной, она обеспечит тягу даже при легком обдуве.

Основные правила и рекомендации

Нормативные данные по объему воздухообмена приведены в СП 44.13330.2011, СП 66.13330.2012 и уже упомянутом выше СНиП 41-01-2003.

Система естественной вентиляции должна обеспечивать:

  • В основных помещениях, таких как гостиная, спальни, детские, воздухообмен на человека должен быть не менее 30 м 3 /ч;
  • Для кухни постоянный воздухообмен по правилам 100 м 3 /ч Из них 60 м на обслуживание электроплиты 3 /ч, на 1 конфорку газовой плиты — 80 м 3 /ч;
  • В душе и ванне постоянный воздухообмен должен быть менее 75 м 3 /ч;
  • В санузлах с одним унитазом 50 м 3 /ч, если установлено биде, то его необходимо увеличить на 25 м 3 /ч В совмещенных санузлах нормы на каждый сантехнический прибор суммируются;
  • В кладовой и раздевалке постоянный воздухообмен 10 м 3 /ч, тот же показатель и в сервисном режиме.

Если естественная система не справляется с нормативным воздухообменом, на приток или вытяжку ставят вентиляторы.

Нормативные данные по воздухообмену необходимы для расчета производительности воздухозаборников и диаметра вытяжных каналов

Трубы для монтажа вентиляционных каналов желательно выбирать одинакового диаметра. Все элементы воздуховода должны быть закреплены ровно и надежно. Чем меньше поворотов вентиляционных каналов, тем выше эффективность вентиляционной системы.

Приточные отверстия естественной системы должны располагаться не выше 1,5 м над уровнем земли, чтобы их можно было чистить и обслуживать.

Чем длиннее и шире воздуховод, тем сильнее тяга. Рассчитать необходимые размеры воздуховодов можно с помощью одного из онлайн-калькуляторов.

Преимущества и недостатки естественного воздухообмена

Как и любая инженерная система, естественная разновидность не лишена недостатков, но имеет и существенные преимущества. Чтобы наверняка решить, устраивать его или нет, стоит сравнить список плюсов со списком минусов.

Положительные стороны:

  • Простая и недорогая установка. Это самый дешевый вариант организации стабильного воздухообмена.
  • Низкие затраты на обслуживание. Если в системе нет механических устройств, то она нуждается только в периодической очистке.
  • Нелетучесть. Не потребляет электроэнергию, за исключением установки дополнительных электроприборов.
  • Чрезвычайно тихая работа. Отличается низким уровнем шума.
  • Инженерная гибкость. Вентиляцию можно модернизировать, доукомплектовывать различными устройствами. Есть возможность настроить производительность системы.

Отрицательные стороны:

  • Нестабильность тяги. Его зависимость от атмосферного давления и конкретных погодных условий. Эффективность естественной вентиляции летом может быть недостаточной.
  • Формирование сквозняков. Зимой сильная тяга может не только вызвать сквозняки у жильцов дома, но и значительно увеличить теплопотери. Отсюда повышенные затраты на обогрев помещения. Стоит отметить, что существуют различные способы решения этой проблемы.

Организовать систему естественной вентиляции в частном доме под силу каждому. Его несовершенство компенсируется простотой конструкции и минимальными затратами на обслуживание.

Выводы и полезное видео по теме

Следующее видео познакомит со спецификой устройства системы воздухообмена естественным путем:

Нормальный воздухообмен благотворно влияет на здоровье человека, повышает эффективность работы головного мозга, противодействует возникновению симптомов вялости, слабости и сонливости, а также предотвращает появление сырости, грибка и плесени в доме.

Хотите рассказать о том, как вы обустроили систему вентиляции собственного дома или дачи? Есть желание поделиться полезной информацией по теме статьи? Пожалуйста, оставляйте комментарии в форме блока ниже, размещайте фотографии и задавайте вопросы.

правила обустройства системы воздухообмена в «каркасе»

При строительстве каркасного дома очень важно своевременно наладить полноценный воздухообмен в помещении. Правильно оборудованная вентиляция поможет сформировать внутри здания оптимальный микроклимат, соответствующий санитарным нормам. Система предотвратит и исключит распространение грибка на отделке и строительных конструкциях.

О том, как монтируется вентиляция в каркасном доме своими руками, вы узнаете из нашей статьи. Мы расскажем вам все о типах систем, обеспечивающих регулярную смену воздушных масс в замкнутом пространстве. Мы подскажем, какой тип лучше выбрать для монтажа в здании каркасного типа.

Наши рекомендации пригодятся домашним мастерам, решившим самостоятельно собрать систему вентиляции для оснащения загородного дома надежной и надежной системой.

Содержание статьи:

  • Устройство системы вентиляции
  • Опции устройства вентиляционного устройства
  • Осуществимость самостоятельной конструкции
  • Шаги строительства системы
    • Выбрать тип вентиляции
    • Расчеты проектирования
    • Особенности проектирования
    • Установка
    • . Шаги
    • Проверка установленной вентиляции
  • Выводы и полезное видео по теме

Устройство системы вентиляции

Герметичность здания, являющаяся неоспоримым преимуществом и обеспечивающая тепло- и водонепроницаемость здания, одновременно является препятствием для проникновения свежего воздуха. Это также затрудняет отток лишней влаги и углекислого газа, образующихся в процессе жизнедеятельности проживающих в доме людей.

Любая вентиляционная система состоит из 3-х основных частей, независимо от наличия или отсутствия дополнительных устройств и механизмов, это:

  1. Приточные воздуховоды и/или отверстия.
  2. Выхлопные каналы и/или отверстия.
  3. Перелив, переливные решетки, отверстия, зазоры.

Приточные каналы обеспечивают приток свежего воздуха с улицы в дом, который подается непосредственно в жилые помещения. Со стороны улицы на каждый канал устанавливается решетка. В случае механизации его заменяет приточный клапан, оснащенный воздушным фильтром и шумоизоляцией.

По типу организации вентиляция в каркасе бывает канальной и бесканальной. По канальным схемам подача и отвод воздуха осуществляется по воздуховодам. В бесканальной системе все происходит через вентиляционные отверстия, зазоры и отверстия

Воздуховоды вытяжные предназначены для удаления застоявшегося «вытяжного» воздуха, насыщенного углекислым газом, влагой и другими вредными летучими компонентами. При этом пары, образующиеся в доме, где проживают люди, утилизируются.

Правильно спроектированная вытяжка, устроенная в каркасном доме, должна находиться в подсобных и подсобных помещениях, таких как кухня, кладовая, ванная, кладовая, душ, туалет.

Перелив в системе вентиляции Необходим для того, чтобы воздух, поступающий в дом, мог свободно распределяться по всем помещениям.

Система вентиляции включает в себя системы притока, вытяжки и притока воздуха. Каждый компонент играет важную роль.

При необходимости основные каналы движения воздуха оборудуются дополнительным оборудованием — вентиляторами, рекуператорами, калориферами, вытяжками, измерительными приборами.

Вентиляторы устанавливаются для достижения необходимого воздухообмена. Их выбирают по техническим характеристикам после проведения необходимых расчетов с учетом объема помещения, количества проживающих людей и других важных вводных замечаний.

Рекуператоры используются для повышения температуры поступающего воздуха. Внутренний холодный воздух нагревается от стенки приточного канала, соприкасающегося со стенкой канала, который удаляет нагретый отработанный воздух из помещения.

Применение рекуператоров значительно повышает энергоэффективность каркасного дома.

Обогреватели в системах вентиляции применяются в основном в северных районах, где зимние температуры часто достигают -40 градусов

Кроме вентиляции помещений в каркасном доме в обязательном порядке должна быть устроена вентиляция пола. Для этого в подпольном пространстве устраивают форточки, а в самом полу вырезают отверстия диаметром 0,04 м2. Вентиляция пола может осуществляться как через воздуховоды, так и без них

Варианты вентиляционных устройств

По принципу создания движения воздуха все системы вентиляции делятся на два типа — естественные и принудительные (они же механические).

Термин «естественная вентиляция» подразумевает, что циркуляция воздуха внутри дома происходит естественным путем, без привлечения посторонних устройств и механизмов. Движение воздуха при таком способе вентиляции обеспечивается за счет разного давления снаружи и внутри помещений.

Приток и отток воздуха в схемах естественной вентиляции происходит без участия механических средств — вентиляторов

В свою очередь естественную вентиляцию также можно разделить на 2 группы — она ​​может быть организованной и неорганизованной.

Вентиляция неорганизованная осуществляется через естественные отверстия и щели в стенах дома, полу, фундаменте, оконных проемах и рамах. С появлением герметичных пластиковых окон и дверей обеспечивается естественный приток воздуха через открытые окна, форточки, балконные двери.

Данный вид вентиляции не требует затрат на устройство, но не обеспечивает полноценного проветривания каркасного дома, что приводит к значительным потерям тепла в холодное время года.

Установка вентилятора в вытяжку на кухне или в ванной переводит естественную вентиляцию в категорию комбинированной. Воздух будет поступать в обычном режиме, а вытягиваться с помощью механизма

Организованная естественная вентиляция осуществляется через предназначенные для этого каналы, оборудованные приточными клапанами. Отличным примером организованной естественной вентиляции являются многоэтажные жилые дома, находящиеся в эксплуатации еще с советского периода.

Приток воздуха в них через щели в окнах и форточках, вытяжка через вентиляционную шахту и соединенные отводы, расположенные на кухне и в туалете.

Как организованные, так и неорганизованные системы естественной вентиляции зависят от разницы давлений внутри и снаружи объекта. Однако при организованном типе необходимо учитывать и гидравлические потери в изгибах воздуховодов

В современных каркасных домах этот способ проветривания недостаточно эффективен из-за повышенной влажности в помещениях, из-за герметичности строительство, кроме того, слишком зависит от погодных условий и других сопутствующих факторов.

В отличие от естественной, принудительная (механическая) вентиляция является контролируемым процессом, позволяющим экономить тепло и регулировать поступление воздуха в скелет.

Принудительную вентиляцию можно разделить на 3 группы:

  1. Вытяжная.
  2. Поставка.
  3. Приточно-вытяжная установка.

Принцип каждого вида понятен из самого названия. Вытяжная приточная вентиляция основана на естественном поступлении свежего воздуха в здание, а вытяжка использованного воздуха осуществляется с помощью крышных или настенных вентиляторов.

В вытяжных системах воздух течет естественным образом и выдувается с помощью вентилятора

Принудительная принудительная вентиляция устроена по обратному принципу — приток воздуха внутрь каркаса обеспечивается встроенными в стены или воздуховоды вентиляторами. Отработанный воздух удаляется естественным путем через вытяжные отверстия в кухнях и ванных комнатах.

Механический способ вентиляции обеспечивает стабильный, независимый от погодных данных приток и вытяжку воздуха, такое устройство системы позволяет добиться максимально комфортной атмосферы внутри помещения, но требует точных расчетов при проектировании и последующей настройке готового система.

Механическая система вентиляции намного дороже и сложнее в использовании, чем естественная. А в процессе эксплуатации потребует затрат на энергоснабжение и обслуживание. при этом абсолютно не зависит от плотности и температуры воздуха на улице

Кроме указанной классификации системы вентиляции можно разделить по конструктивному исполнению, они могут быть канальными или бесканальными.

Возможность самостоятельного строительства

Обычно система воздухообмена каркасного дома закладывается в проект и монтируется в процессе строительства. Такой способ обустройства вентиляции предпочтительнее, так как все необходимые расчеты и чертежи на плане делает проектировщик, а сооружает систему бригада, работающая на строительной площадке.

Прокладку воздуховодов канальной вентиляции выполняют в пространстве между конструктивными элементами каркаса. Затем их вместе с уложенным утеплителем зашивают вагонкой, ГВЛВ или OSB

Но опыт показывает, что довольно часто возникают ситуации, когда в доме уже нет системы вентиляции или ее мощность недостаточна, в результате чего в помещениях создается некомфортная атмосфера.

Отсутствие каркасной вентиляции можно определить по нескольким ярко выраженным признакам:

  • жильцы ощущают нехватку кислорода;
  • запахи плохо выветриваются;
  • На стенах появляется грибок.

В таких случаях владельцы каркасных домов часто принимают решение об установке своими руками. Для человека с багажом знаний и навыков в строительстве, наличием инструмента соорудить вентиляцию в каркасном доме – достаточно простая задача.

Для этого необходимо произвести необходимые расчеты, составить проект, закупить материалы и выполнить монтаж. Но если владелец скелета не уверен в своих силах и правильности результатов расчета, ему лучше нанять для работы бригаду строителей.

Этапы строительства системы

Если владелец каркасного дома решил построить систему вентиляции самостоятельно, он должен придерживаться определенной последовательности действий.

Выбор типа вентиляции

Система вентиляции выбирается в зависимости от того, как вы планируете использовать каркасный дом. Если хозяин собирается жить в нем только в теплое время года, достаточно будет установить естественную организованную вентиляцию.

Самотёк, это тоже естественно, система вентиляции не сможет летом обеспечить нормальный приток воздуха через все помещения каркаса. Но это самый простой и дешевый в строительстве вариант

Если каркасный дом будет эксплуатироваться круглогодично, естественная организованная вентиляция не сможет удовлетворить потребности жильцов.

В этом случае необходимо установить систему принудительной вентиляции, которая сможет подавать внутрь дома необходимое количество свежего воздуха, удаляя при этом отработанный воздух, содержащий вредные испарения.

Проектные расчеты

Установлены санитарные нормы потребности людей в свежем воздухе, в соответствии с которыми владелец каркасного строения перед установкой системы вентиляции должен производить расчеты:

  • режим отдыха или сна 20 м 3 /ч;
  • работа без нагрузки 40 м 3 / ч;
  • повышенная активность или физическая работа 60 м 3

Зная количество жильцов дома и их распорядок дня, несложно подсчитать количество воздуха, которое должно обновляться в заданную единицу времени .

Также при расчете параметров воздуха для помещений каркасного дома необходимо руководствоваться следующими нормами:

  • СНиП 31-01-2003;
  • ГОСТ 30494.

Обычно расчет необходимого количества воздуха производят обоими способами — по количеству человек и по кратности. Необходимые методики легко найти в Интернете. Для взять большее из 2 значений.

Нормы устанавливают минимальную кратность воздухообмена для различных помещений жилого дома. Для того чтобы система могла подавать необходимый объем воздуха, рассчитывается сечение воздуховодов и вентиляционных отверстий

Помимо расчета количества воздуха, вам потребуется рассчитать сопротивление сети воздухораспределения — Этот показатель полезен при выборе вентиляторов.

Особенности конструкции

Если владелец каркасного дома решил обустроить комбинированную систему вентиляции, ему потребуется конструкция оконная или для забора воздуха. Установка оконных клапанов намного сложнее, чем стеновых, так как вам придется вырезать отверстия для клапанов в оконной раме или створке.

Даже при наличии навыков работы со стеклом установить оконный клапан будет непросто. Гораздо проще вырезать отверстие для вентиля в стене помещения, куда планируется направлять приток воздуха с улицы. Обычно их размещают в жилых комнатах.

Если включить в схему естественной вентиляции приточные или вытяжные клапаны, то получится недорогой, но эффективный вариант комбинированной системы

Помимо приточных клапанов, необходимо будет обустроить вытяжную вытяжку их технических помещений. Для этого проектируется вытяжной канал с выходом на крышу, при этом наружная вытяжная труба должна быть выше конька крыши не менее чем на 0,5 м. Если в доме есть дымоход от камина или печи, его также можно включить в систему в качестве вытяжного канала.

При выборе владельцем принудительного типа системы вентиляции схема воздуховодов должна быть максимально рациональной, чтобы избежать ненужных теплопотерь. Выходы воздуха не должны быть слишком длинными, это снижает эффективность вентиляции.

Вентиляторы, рекуператоры и другое необходимое оборудование выбирают по техническим условиям с учетом произведенных расчетов, потребности в свежем воздухе и сопротивления сети воздухораспределительной вентиляции.

Помимо системы воздуховодов, владелец каркасного дома должен спроектировать вентиляцию пола, которая предотвратит скопление конденсата и появление пятен плесени.

Все конструкции каркасного строения должны быть обеспечены системой вентиляции. Обязательно необходимо обеспечить приток свежего воздуха в подвал через форточки и его отток через воздуховоды или вентиляционные решетки

При проектировании вентиляции каркасного дома необходимо учитывать некоторые нюансы:

  1. Все вентиляционные каналы должны быть из негорючих материалов с гладкой внутренней поверхностью, чтобы не препятствовать движению воздуха. Внутренние неровности могут вызвать снижение тяги, что приведет к закупорке воздушной массы.
  2. При монтаже вентиляционных каналов при обустройстве каркасного дома нежелательно использование металлических компонентов, так как в результате взаимодействия металла с материалом стеновых панелей снижаются теплоизоляционные показатели.
  3. Вытяжное оборудование, особенно удаляющее из помещений воздух с неприятным запахом, следует устанавливать в разных помещениях с характерными колебаниями температуры, парообразованием, повышенной влажностью.
  4. Транзитные вентиляционные отверстия не должны проходить через жилые помещения и кухню.
  5. Воздуховоды, в которых предполагается оседание конденсата, должны быть спроектированы с уклоном и дренажом.
  6. При установке вентилятора воздуховод с изгибом значительно снизит уровень шума.
  7. Вытяжной вентилятор рекомендуется оборудовать клапаном, предотвращающим попадание холодного воздуха в помещение при выключенном вентиляторе.

Для прокладки вентиляционных каналов лучше всего подходят имеющие небольшой вес и обладающие достаточной пластичностью для придания воздуховоду нужного направления. Также для этой цели часто используют канализационные пластиковые трубы.

Для того, чтобы иметь возможность рассчитать кратность воздухообмена, подобрать и рассчитать необходимое оборудование для устройства вентиляции, необходим план каркасного дома и проект. Он составляется с учетом всех нюансов, присущих данному типу строения.

Вентиляционные каналы рекомендуется размещать между элементами каркаса дома или между балками. В любом случае вентиляционный канал должен иметь сечение не менее 100×100 мм и длину не менее 6 м, чтобы поступающий воздух двигался с нужным ускорением.

Этапы монтажа

При качественной подготовке монтаж вентиляционной системы осуществляется без каких-либо затруднений в несколько последовательных этапов:

  • Приточные клапаны оборудуются путем сверления отверстий нужного диаметра в стенах и в пол.
  • В каждое отверстие вставляется подготовленная труба воздуховода, снабженная снаружи мелкой решеткой, препятствующей попаданию мусора в канал, и внутренним вентилятором воздуховода.
  • Стыки герметизируются пеной.
  • После затвердевания пены воздушный фильтр и оборудование для звукопоглощения.
  • После расположения подающей арматуры монтируется канальная разводка с герметизацией всех стыков и креплений. Вентиляционную установку удобнее всего расположить на чердаке.
  • Перед тем, как зашить каналы в коробе и приступить к внутренней отделке, рекомендуется проверить систему. После доработки ремонт и отладка будут проблематичными.

Монтаж системы вентиляции должен производиться в строгом соответствии с проектом.

Проверка установленной вентиляции

После установки вентиляции в каркасном доме необходимо проверить ее работоспособность и при необходимости провести дополнительную отладку и настройку.

Проверить систему вентиляции можно несколькими способами:

  1. Проверить все помещения на наличие запахов, затхлости и духоты. Если все вышеперечисленное отсутствует, система установлена ​​правильно.
  2. Осмотреть технические помещения на наличие плесени и грибка, особенно ванную комнату и кухню. Наличие плесени свидетельствует о том, что вентиляция не удаляет лишнюю влагу в нужном количестве.
  3. Обратите внимание на оконные стекла. При плохой вентиляции на них будет скапливаться конденсат.

Тягу в вытяжной системе проверяют, поднеся бумажное полотенце к решетке в один сгиб. Если она ее прижимает к капоту, то все работает нормально. Если нет, то тяги не происходит. Проверка производится при окошке от -5 до С.

Не стоит подносить зажигалку или спичку к вентиляционному каналу на кухне с газовым оборудованием. Если произошла утечка, может произойти взрыв. В любом случае, перед испытанием нужно открыть окно: и для проветривания, и для установления гравитационной тяги.

Выводы и полезное видео по теме

С самым простым в реализации и доступным способом организации вентиляции в каркасе познакомлю видео ролик:

Вне зависимости от того, какой тип вентиляции решил хозяин каркасного дома установить в своем доме, он должен нести ответственность за его оснащение.

Правильно спроектированная система вентиляции обеспечит долгие годы комфортного проживания жильцов, а ошибка в расчетах или строительстве, неправильный выбор оборудования доставят массу неудобств.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
