Холодильная установка своими руками: Как сделать холодильную камеру самостоятельно.

Содержание

Как правильно сделать домашний самодельный энергоэффективный холодильник своими руками: инструменты и материалы, сборка, монтаж, модернизация, фото, инструкции, рекомендации, советы

Вы никогда не задавались вопросом: «Зачем нужен холодильник, когда за окном минус 10»? Такой вопрос вполне закономерен, ведь при круглогодичной работе энергопотребление холодильника огромно. Просто вынести зимой продукты во двор или на балкон — не очень хорошая идея, ведь температура должна быть постоянной и превышать нулевую отметку, чтобы овощи и фрукты не замерзли, а бутылки с напитками не лопались. В данной статье мы расскажем, как своими руками сделать очень экономичный холодильник, который в зимнее время будет охлаждаться за счет холодного воздуха с улицы, а летом работать в обычном режиме. Такой «самодельный» холодильник позволит сэкономить за счет отключения на зимний период штатного компрессора и подключения вентиляторов, которые обеспечивают циркуляцию холодного «забортного» воздуха. Эти вентиляторы работают не от 220, а от 12В, потребляя ток в 500мА по сравнению с 5А, которые нужны компрессору.

Материалы для модернизации холодильника

  • мини-холодильник
  • 4-дюймовые вентиляционные каналы с двойными стенками и теплоизоляцией
  • два 100-миллиметровых компьютерных кулера
  • силиконовый герметик
  • соединительные зажимы для проводов
  • небольшой отрезок 4-дюймовой жестяной трубы
  • электрический 3-хильный кабель с сечением жил 2 мм
  • кусок фанеры
  • двойная распределительная коробка
  • трехпозиционный переключатель
  • одна стандартная розетка
  • длинный отрезок двухжильного провода
  • губчатый уплотнитель для окон и дверей или монтажная пена
  • старый адаптер на 12В, 500мА

Инструменты для создания энергоэффективного холодильника

  • небольшая ножовка
  • кусачки
  • отвертки (плоская и крестовая)
  • вырубные ножницы или ножницы по металлу

Технология снижения энергопотребления холодильника

1. Чтобы снизить энергопотребление холодильника, первым делом нужно закрепить распределительную коробку на задней стенке холодильника.

Поместите коробку возле компрессора (там должно быть свободное место), и наметьте положение отверстий под шурупы. Прикрепите коробку с помощью шурупов по металлу.

Теперь нужно подключить переключатель к розетке. Отрежьте два 60-сантиметровых куска трехжильного кабеля. С одного из отрезков снимите общую изоляцию. У вас в общем должно получиться 6 проводов (3 в изоляции и 3 без нее).

Возьмите провод заземления, который вы достали из изоляции и на одном его конце сделайте небольшую петельку, в которую можно вставить зеленый шуруп 3-позиционного переключателя. Затяните шуруп, чтобы провод надежно зафиксировался.

Обрежьте провод, который вы только что подключили, до длины около 80 мм. На другом конце провода тоже сделайте петельку. Вставьте в петельку зеленый шуруп от розетки и наживите его (пока не затягивайте)

Возьмите кабель, на котором осталась изоляция, и обрежьте около 80 мм. Затем снимите около 10 мм изоляции с белого и черного проводов, снимите бумажную обмотку с провода заземления.

На конце провода заземления сделайте петельку. Наденьте петельку на зеленый шуруп розетки, который вы наживили ранее.

Возьмите вытянутый из обмотки черный провод и подсоедините его к одной клемме переключателя (не к той, которая расположена отдельно от других).

Возьмите второй черный провод, который все еще находится в обмотке с двумя другими проводами), и прикрутите к латунному шурупу (фазе) на розетке.

Отрежьте около 80 мм белого провода. Снимите обмотку с обоих концов и подключите один конец ко второй клемме переключателя, а второй — к серебристому шурупу розетки.

Возьмите оставшийся белый провод, зачистите концы и присоедините к расположенной отдельно от других клемме переключателя (в эту клемму должен быть ввинчен черный шуруп).

Протяните провода через отверстие в распределительной коробке. Иногда отверстия закрыты заглушками, которые можно удалить с помощью отвертки.

2. Снимите изоляцию со свободных концов проводов, которые вы вывели из распределительной коробки.

Снимите крышку, закрывающую провода, подключенные к двигателю.

Обрежьте и снимите изоляцию с конца зеленого провода, являющегося частью кабеля питания холодильника. Возьмите неизолированный провод (у которого была бумажная обмотка), подключенный к розетке, и соедините его с зеленым проводом с помощью соединительного зажима.

Теперь возьмите черный провод кабеля питания холодильника и черный провод, который подключается непосредственно к двигателю. Обрежьте и зачистите оба конца. Прикрутите к ним черный провод (из кабеля, с которого не снимали основную изоляцию), и соедините все три конца с помощью соединительного зажима.

Теперь возьмите черный провод, который идет к мотору, обрежьте и зачистите концы. Возьмите черный провод, на котором нет коннектора для подключения к двигателю и срастите его с белым проводом, идущим к розетке.

Возьмите черный провод, подключенный к розетке и соедините с черным проводом, на конце которого есть коннектор для подключения к двигателю.

Если у вас есть вольтметр, можете подключить холодильник к сети и проверить, запитается ли термостат. Вы должны зафиксировать напряжение на термостате равное 220 В.

Убедитесь, что ваша цепь соответствует схеме, представленной ниже.

3. На правой стенке вашего «экономичного» холодильника поставьте отметку на расстоянии 100 мм от дверцы и 25 мм от низа.

Возьмите жестяную трубу и установите торцом на отметку. Наметьте контур трубы карандашом.

Внутри размеченной окружности просверлите отверстие.

Отверстие нужно для того, чтобы можно было начать резать обшивку ножницами.

Сверлить и резать нужно осторожно, так как внутри стенок холодильника могут располагаться трубки с хладагентом, которые повредить нельзя. Сначала разрежьте внешнюю обшивку, затем попытайтесь выпилить или вырезать уплотнитель по периметру отверстия. Режьте медленно, проверяя, не наткнетесь ли на трубку. Если через пропил все же проходит трубка (как на фото), нужно будет позже сделать пазы в соответствующих местах жестяной трубы.

Выпилите такое же отверстие для выпускного канала на верхней стенке холодильника. Это отверстие расположите на расстоянии около 200 мм от дверцы и 25 мм от левой стенки.

Теперь в отверстия нужно вставить отрезки жестяной трубы. Вставьте трубу в отверстие и сделайте отметку на расстоянии около 100 мм от внешней обшивки холодильника. Обрежьте трубу по нанесенной разметке. Ту же операцию повторите для второго отверстия.

Если наткнулись на трубки с хладагентом, не забудьте сделать пропилы в жестяных трубах.

Вставьте трубы в отверстия и заделайте швы силиконовым герметиком с внешней и внутренней стороны.

4. Самодельный холодильник в принципе готов, теперь можно приступать к установке кулеров. Замерьте проем, в который будете устанавливать вентиляционные каналы. Выпилите кусок фанеры соответствующего размера.

На фанере разметьте два отверстия диаметром, соответствующим диаметру жестяной трубы. Расположите отверстия одно над другим. Верхнее отверстие будет выпускным, а нижнее — впускным.

Снимите внутренние заслонки и защитную сетку с вентиляционных решеток. Вырежьте кусок москитной сетки по размеру вентиляционных решеток. Установите москитную сетку под пластиковые решетки. Установите горловины решеток в отверстия в фанере.

5. Отрежьте два куска жестяной трубы длиной около 100 мм.

Возьмите два кулера, удлините провода (так чтобы подключенный адаптер можно было вставить в розетку на холодильнике).

Поместите кулеры в жестяные трубы. Если нужно, обрежьте углы. Зазоры между кулером и трубой можно заполнить губчатым уплотнителем или монтажной пеной.

Вставьте трубы с вентиляторами в горловины вентиляционных решеток.

Установите холодильник на место. Желательно, чтобы холодильник находился поближе к окну или вентиляционному отверстию, через которое будет осуществляться подача воздуха с улицы. Один конец гибкого вентиляционного канала наденьте на трубу, вставленную во впускное отверстие холодильника. Обрежьте канал так, чтобы его можно было присоединить к трубе с вентилятором. То же самое сделайте и с другим вентиляционным каналом.

По периметру фанеры нанесите монтажную пену или проклейте поролоновый уплотнитель. Вставьте фанеру с вентиляторами в окно или проем так, чтобы она села плотно и не было никаких зазоров и щелей. Если нужно, зафиксируйте фанеру клиньями или привинтите шурупами.

Подключите по два провода от каждого вентилятора к адаптеру. Подключите адаптер к розетке, смонтированной на задней панели холодильника, и установите трехпозиционный переключатель в такое положение, чтобы вентиляторы заработали. Наденьте свободные концы вентиляционных каналов на трубы с вентиляторами.

Поздравляем. Теперь зимой ваш холодильник будет потреблять намного меньше энергии, ведь ему не придется охлаждать и без того холодный воздух. Если вы хотите еще больше усовершенствовать холодильник, можно установить реле, которое будет автоматически переводить систему в «зимний режим» в зависимости от температуры на улице.

А если хотите совсем не расходовать электричество зимой, можно подключить вентиляторы к солнечной батареи на полампера.

Как сделать тепловой насос своими руками из старого холодильника

Как сделать тепловой насос своими руками?

Содержание статьи

Для собственников частных домов всегда очень важен вопрос отопления. Можно подключиться к центральному газовому или водяному отоплению, но есть и альтернативный вариант использовать для обогрева комнат тепловой насос.

Эта установка очень удобна, однако имеет достаточно высокую стоимость. Если смастерить тепловой насос из старого холодильника своими руками, о чем и будет рассказано в этой статье строительного журнала samastroyka.ru, то удастся значительно сэкономить.

В чем плюсы использования теплового насоса?

Система обогрева с тепловыми насосами имеет ряд преимуществ:

Для работы оборудования не понадобится большого количества электроэнергии. В среднем, потратив 1 кВт электричества, можно получить до 4 кВт тепловой энергии. В процессе работы воздух не загрязняется различными вредными веществами.

Использование тепловой установки не несёт никакой опасности для экологии. Такое оборудование многофункционально: зимой его используют для обогрева дома, а летом  в качестве кондиционера.

Тепловые насосы абсолютно безопасны. Для их работы не нужно топливо, во время эксплуатации не выделяется вредных веществ, а максимальная температура узлов установки составляет 90 градусов.

Виды тепловых насосов

Тепловые насосы делятся на два вида: компрессионные и абсорбционные. Большей популярностью пользуется оборудование первого вида, и как раз такую установку можно самостоятельно сделать при помощи компрессора от старого холодильника. Также для изготовления будут необходимы испаритель, конденсатор и расширитель.

В зависимости от вида теплового источника, установка может быть воздушной, геотермальной (геотермальное отопление) или использующей вторичное тепло. Во входном и выходном контурах применяют один или два разных теплоисточников.

По этому фактору различают следующие виды тепловых насосов:

  • «воздух-воздух»;
  • «вода-вода»;
  • «вода-воздух»;
  • «земля-вода»;
  • «лед-вода».

Важно учесть, что самодельный тепловой насос не будет таким же мощным как оборудование, выпущенное на промышленном предприятии. Но его будет вполне достаточно для обогрева отдельной комнаты.

Как сделать тепловой насос своими руками из старого холодильника

Прежде чем приступить к изготовлению теплового насоса, необходимо выбрать источник тепла и решить вопрос со схемой работы установки. Кроме компрессора понадобится и другое оборудование, а также инструменты.


Выполнение схем и чертежей. Чтобы установить тепловой насос, необходимо сделать скважину, потому что источник энергии должен находиться под землей. Глубина скважины должна быть такой, чтобы температура земли составляла не менее 5 градусов. Для этой цели также подойдут любые водоёмы.

Конструкции тепловых насосов похожи, поэтому вне зависимости от того, каким будет источник тепла, можно использовать практически любую схему, найденную в сети. Когда схема будет выбрана, необходимо выполнить чертежи и указать в них размеры и места соединения узлов.

Так как рассчитать мощность установки достаточно трудно, можно воспользоваться средними значениями. Например, для жилого помещения, имеющего низкие теплопотери, потребуется отопительная система с мощностью 25 Вт на кв. метр. Для здания, которое хорошо утеплено, это значение составит 45 Вт на кв. метр. Если у дома, достаточно высокие теплопотери, мощность установки должна быть не менее 70 Вт на кв. метр.

Выбор нужных деталей. Если компрессор, снятый с холодильника, поломан, то предпочтительнее приобрести новый. Не рекомендуется производить ремонт старого компрессора, ведь в будущем это может негативно повлиять на работу теплового насоса.

Для изготовления прибора также будут необходимы терморегулирующий клапан и 30-сантиметровые L-образные кронштейны.

Дополнительно потребуется приобрести следующие детали:

  • герметичная тара из нержавейки объёмом 120 литров;
  • емкость из пластика объёмом 90 литров;
  • три трубы из меди разного диаметра;
  • трубы из металлопластика.

Для работы с металлическими деталями понадобятся сварочный аппарат и болгарка.

Сборка узлов и установка теплового насоса

В первую очередь следует установить на стену компрессор, используя кронштейны. Следующий шаг – работа с конденсатором. Бак из нержавейки нужно разделить на две части при помощи болгарки. В одну из половин монтируется медный змеевик, затем емкость необходимо заварить и сделать в ней резьбовые отверстия.

Чтобы изготовить теплообменник, нужно намотать на емкость из нержавейки медную трубу и закрепить концы витков рейками. Присоединить к выводам сантехнические переходы.

К баку из пластика также необходимо прикрепить змеевик – он будет выполнять роль испарителя. Затем закрепить его на участке стены при помощи кронштейнов.

Как только работа с узлами будет окончена, нужно подобрать терморегулирующий клапан. Конструкцию следует собрать и заправить систему фреоном (для этой цели по

Ремонт холодильника своими руками - 90 фото основных неисправностей и их устранение

В доме есть бытовая техника, без которой уже практически невозможно представить обычную жизнь. Одним из таких видов техники является простой холодильник – прибор, важность которого мы обычно замечаем только когда он сломается.

Ремонт холодильника своими руками стал популярным как минимум из-за цен на подобную услугу, диапазон которых имеет существенный разброс. Сегодня мы подробно поговорим об этом.

Содержимое обзора:

Производители холодильников

Времена советской техники благополучно остаются в прошлом, а потому в современном мире почти все холодильники двухкамерные. Ремонт двухкамерных холодильников своими руками возможен во многих случаях, но есть некоторые особенности, связанные с производителями некоторых рефрижераторов.

При покупке холодильника люди очень часто обращают внимание на бренд, что не удивительно. Чаще всего главную роль в этом играет наличие холодильника определенной марки у родственника или знакомого, который служит уже лет так 20 и при этом не ломается.

Есть другой подход – статистика. Это уже более логичный способ выбрать холодильник, но и у него есть свои недостатки. В основном статистика дает вам процентное соотношение поломок в течении определенного периода времени к общему числу продаж.


Тонкое место такой статистики – спрятанные реальные цифры. Я сейчас говорю о том, что не все производители продают одинаковое количество техники. Например, мелкий производитель холодильников, вроде Liberton, может продавать в год до тысячи холодильников, при этом поломок в течении нескольких лет будет меньше сотни.

При этом в ремонт холодильников LG попадает несколько сотен тысяч в течении одного года. Кто-то из знакомых или продавцов вам может сказать, что этой марки холодильники почти не ломаются, забыв добавить, что последние продают миллионы единиц техники, в том числе и холодильников, каждый год.

Да и то, что у вашей бабушки определенный холодильник простоял 40 лет тоже не делает этого производителя идеальным для вас. При этом за все годы нужно было только самостоятельно ремонтировать резинку на холодильнике – не платить же за всякую ерунду мастерам.

Что можно ремонтировать самому

В холодильнике есть несколько мест и моментов, которые без проблем можно отремонтировать в домашних условиях самостоятельно.


Прежде всего сюда можно отнести ремонт двери холодильника своими руками. Проблемы могут быть разными – износилась резинка, сломалась ручка или крепления расшатались. Все это можно без проблем исправить самостоятельно.

Однако, если холодильник все еще на гарантии – стоит почитать о гарантийных условиях. Например, в моем случае в инструкции к холодильнику четко написано, что заниматься заменой освещения внутри холодильной камеры, то есть простой лампочки, может только представитель компании производителя или официального продавца – самостоятельно вмешательство лишает гарантийного обслуживания.

С учетом того, что на холодильники обычно дают несколько лет гарантии, подобная мелочь играет очень важную роль.

К самой холодильной камере лучше лезть только в самом крайнем случае – например, если вы знаете, что мастер к вам точно не доедет, или уже нет гарантии. В этом случае вам нужно не просто решиться на ремонт, но и понимать, с чем вы имеете дело. Даже ремонтировать реле холодильника берутся многие, но умеет далеко не каждый.

Подобные манипуляции обычно наносят больше вреда, чем пользы, после чего все равно приходиться вызывать мастера, который сначала исправляет сделанное вами, а потом решает изначальную проблему.

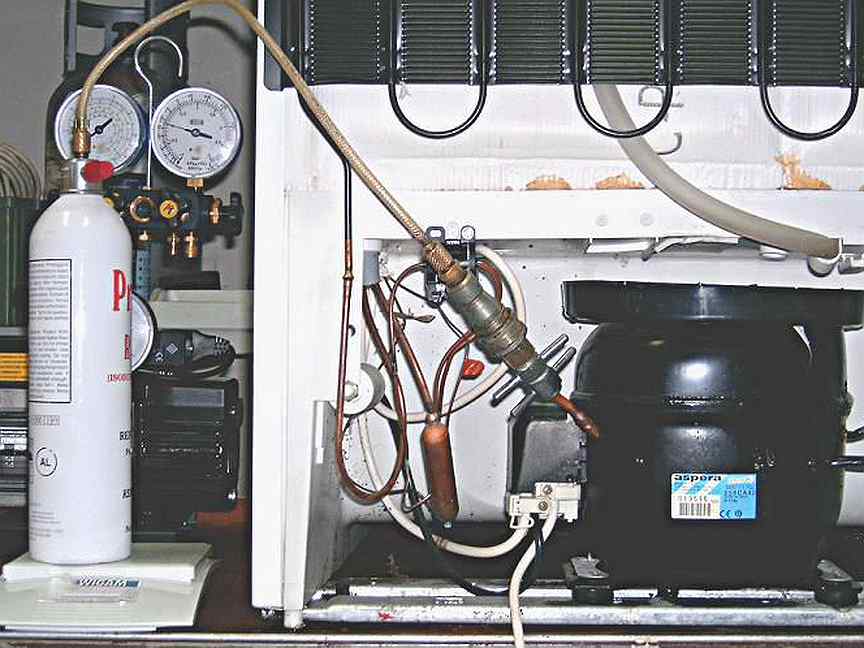

Система охлаждения чаще всего приходит в негодность, но детали под нее найти иногда очень сложно, особенно в небольшом городке. Часто оказывается, что детали нужно заказывать через интернет, а ожидание может занять от нескольких дней, до недель. В этом случае лучше обратиться к мастеру, у которого может быть все нужное для ремонта, да и он будет лучше знать, как отремонтировать терморегулятор в холодильнике.

Электроника в холодильнике

Все современные холодильники имеют определенную электронику внутри – начиная от простых датчиков и заканчивая сложными системами вроде сухой заморозки.


Подобные проблемы обычно можно решить самостоятельно, имея базовые знания и навыки работы с электроникой и нужные инструменты, вроде простого тестера.

Механические повреждения

Механические повреждения чаще всего становятся причиной ремонта. Как уже говорилось ранее – могут сломаться крепления для двери, или же какая-то резинка.

Последний случай самый безобидный. Для того чтобы самостоятельно отремонтировать резинку на холодильнике вам понадобится только эта самая резинка.

Прямоточный холодильник для дистиллятора – как сделать своими руками? + Видео

Системы для перегонки самогона с прямоточными холодильниками относятся к недорогим, но достаточно надежным конструкциям. Среди всех имеющихся на рынке моделей самогонных аппаратов устройства с охладителями прямого типа занимают более 70 %. Для такой популярности прямоточных систем есть множество причин, которые мы и рассмотрим более подробно.

1 Разновидности охладителей в самогоноварении

Сегодня в магазинах нашей страны находится большой перечень самогонных аппаратов. Как мы хорошо знаем, все они отличаются между собой по стоимости, материалу, из которого они изготовлены, габаритами. Помимо того, системы для перегонки классифицируются по  принципу работы холодильника. Многие новички не придают этой классификации особого значения, так как считают, что на рынке существует всего два вида дистилляторов – с холодильником прямоточного или обратного типа.

Такое мнение можно считать правильным, но только при условии, что речь идет о принципе работы элемента охлаждения. Если же рассматривать холодильники, исходя из их конструктивных особенностей, можно заметить, что разновидностей охладителей гораздо больше. Они разделяются на:

  • охладители воздушного типа;
  • шариковые воздушные камеры;
  • камеры Либиха;
  • шариковые охладители.

Воздушный холодильник – один из самых простых по своей конструкции. Он состоит из длинной стеклянной трубки, к которой крепятся перегонные шланги. Устройство такого типа используется только при работе с жидкостями, кипящими при температуре более 150 ˚C и может выполнять функцию не только прямоточного, но и обратного охладителя. Правда, вернее использовать его в качестве элемента прямого охлаждения, так как в таком случае он работает намного эффективнее. Лучше всего такие охлаждающие камеры показывают себя при работе с веществами, температура кипения которых превышает 160 ˚C.

Воздушный холодильник

Рекомендуем ознакомиться

Шариковые воздушные камеры лучше всего использовать в качестве обратного охладителя. Им характерны большие площади теплообмена, из-за чего они имеют высокие показатели производительности. Шариковые воздушные охладители успешно применяются для конденсации жидкостей с низкой температурой кипения.

Третий тип холодильников – это камеры Либиха. Эти элементы успешно используются и в качестве прямоточного, и как обратный охладительный элемент. Конструкция такой камеры состоит из одной стеклянной или медной трубки. К аппарату деталь крепится саморезами или методом пайки. Хладагентом в конструкции служит вода, циркулирующая в корпусе холодильника поверх внутренней трубки. В это время внутри нее находится пар самогона.

Последняя разновидность – это охладители шарикового типа. Они применяются только в качестве обратного холодильника. Из-за наличия шаровидных расширений в потоке пара создается турбулентность, что положительно влияет на качество охлаждения. Подача хладагента в такой конструкции осуществляется снизу вверх. Благодаря своей конструкции, шариковый холодильник позволяет вводить дополнительные вещества прямо в камеру, где находится пар самогона.

Как мы видим, разновидностей охладителей достаточно много. Некоторые из них используются исключительно на производстве химикатов – к ним относятся шариковые и шариковые воздушные камеры. Другие, такие как камеры Либиха, успешно применяются в бытовых аппаратах для самогоноварения. В таких случаях оптимальным решением станет применение устройства в качестве прямоточного охладителя. В чем плюсы и минусы аппарата с таким принципом работы, и в чем его преимущества над охладителями обратного типа – рассмотрим более подробно.

2 Плюсы и минусы прямоточного холодильника

Дистиллятор с охладителем прямого типа имеет как свои преимущества, так и недостатки. К числу плюсов относится простота в изготовлении холодильника своими руками. Для работы не нужно покупать дополнительные материалы или инструменты. Вторым важным плюсом считается легкость в эксплуатации прибора в домашних условиях.

Кроме того, прямоточный холодильник очень просто обслуживать – для профилактического или капитального ремонта устройства не нужно нести самогонный аппарат в ремонт. Самогонный аппарат с холодильником этого типа очень легко и удобно хранить.

Самогонный аппарат с прямоточным холодильником

Среди преимуществ прямоточного охладителя стоит также отметить простоту в транспортировке. Благодаря несложной конструкции и отсутствию хрупких деталей, прибор не боится сильных ударов. Как правило, элементы охлаждения прямого типа изготавливаются из нержавейки или меди, реже – из стекла. Это дает абсолютную гарантию того, что устройство не будет поддаваться воздействию химических веществ в составе самогона.

Среди явных недостатков прямого холодильника можно выделить отсутствие возможности совершенствовать конструкцию. Так, холодильники обратного типа имеют более сложную конструкцию, в которой находятся дополнительные элементы для фиксации. С их помощью к аппарату можно прикрепить другие устройства, которые помогут изготовить самогон более высокого качества очистки. Дополнительные модули помогают облагородить самогон и производить домашний виски или коньяк, а также популярную среди наших соотечественников лечебную настойку календулы.

3 Прямоточная холодильная камера – особенности изготовления

Даже новичок в самогоноварении хорошо знает, что без качественного охлаждения не сможет обойтись ни один дистиллятор. К изготовлению своими руками этой части самогонного аппарата стоит отнестись очень внимательно, так как от результата вашей работы зависит не только температура готового самогона, но и производительность всего аппарата.

Первый важный нюанс холодильника прямоточного типа – это необходимость поступления хладагента навстречу попадающему в трубку потоку пара. После этого переработанную воду сразу же замещает новая жидкость, из-за чего устройство такого типа, собственно, и называют прямоточным. Поняв эти простые принципы можно приступать к изготовлению холодильника своими руками.

Холодильная камера прямоточного типа

Для начала берем ПВХ трубку, диаметром не более 4 см. Ее можно приобрести в любом магазине сантехники. Длина изделия не должна превышать 30 см. В противном случае самогонный агрегат будет довольно проблематично транспортировать даже в разобранном виде. Кроме трубы, нам также понадобится несколько заглушек и соединительные муфты. Не забудьте запастись сильфонной подводкой, которая будет играть роль сердечника. Прикручиваем подводку к заглушкам, после чего вставляем в кожух наши штуцеры. Далее помещаем устройство в жестяную банку, которая будет служить корпусом холодильника.

Следующим этапом станет монтаж холодильника непосредственно в дистиллятор. Для этого можно воспользоваться разными методами установки. Главное, чтобы этот элемент аппарата был съемным и позволял нанести достаточное количество герметика. Как правило, оптимальным вариантом считается монтаж с помощью резьбы под гайку. После установки холодильника обильно смазываем его стыки герметизирующим составом и начинаем проверку. Для этого с одной стороны трубки подключаем шланг для подачи жидкости, а вторую часть ставим на вывод переработанного хладагента.

При первом тестировании аппарата с охладителем категорически не рекомендуется включать максимальный напор воды. Лучше всего открыть подачу жидкости на 30 % от максимально допустимого. Далее внимательно наблюдаем за целостностью конструкции. Если вы нашли утечку, то выключите воду и устраните проблему. Как только вы добились идеальной работы холодильника и всего самогонного аппарата в целом, заливайте в перегонный куб холодную воду и начинайте дистилляцию. Таким образом, мы полностью очистим систему и окончательно убедимся в ее исправности.

Как видим, изготовить прямоточный элемент охлаждения своими руками совсем не сложно. Потратив на это 1 час своего времени, изготовить устройство сможет даже новичок. В результате мы получим недорогой холодильник для перегонки самогона в домашних условиях.

Холодильные установки

Холодильная установка - основа холодильной системы. Эти агрегаты можно использовать для создания холода в различных диапазонах температур:

  • для кондиционирования помещений;
  • для среднетемпературного охлаждения складов;
  • для низкотемпературного охлаждения в морозильной камере.

Работа холодильной установки во многом зависит от компрессора.Как правило, применяются поршневые компрессоры, но есть и другие типы компрессоров, например, винтовые или спиральные. В зависимости от задач эксплуатации применяются однокомпрессорные или многокомпрессорные установки. На сегодняшний день в российской промышленности освоен не только ремонт и обслуживание холодильных установок, но и их производство. Однако следует отметить, что большинство компонентов все же приходится импортировать. Таким образом, почти все компрессоры производятся иностранными компаниями.

Холодильные установки с одним компрессором

Холодильные агрегаты этого типа работают на базе одного компрессора с хладагентом.Это обеспечивает их компактность и простоту в эксплуатации. К тому же купить холодильный агрегат этого типа намного проще, так как выбор такого агрегата прост, а цена на него относительно небольшая. Устройства этого типа чаще всего используются для поддержания заданных температурных параметров в небольших камерах для хранения продуктов и других товаров, требующих охлаждения, а также для кондиционирования помещений.


Самые простые и дешевые однокомпрессорные холодильные агрегаты предназначены для установки в холодильную мебель (витрины, шкафы и т. Д.).) и оснащены поршневыми герметичными компрессорами. У них могут быть разные возможности, в зависимости от того, какие задачи им возложены. Поршневые компрессоры также могут использоваться в более мощных холодильных установках, способных охлаждать камеры и кондиционирующие помещения.

Для высокотемпературных холодильных машин обычно используются спиральные компрессоры, однако на сегодняшний день компрессоры этого типа все чаще используются и в других типах холодильных установок.Отличительной особенностью спиральных систем является их надежность, бесшумность и безопасность.

Вместе с компрессором на каркас можно установить конденсатор. Они бывают двух типов: воздушные и с промежуточным носителем (чаще всего используется вода).

Для особо мощных холодильных агрегатов предлагаются винтовые компрессоры. Благодаря высокой скорости компрессора это оборудование может обеспечивать мощность до нескольких мегаватт.

Многокомпрессорные установки

Холодильные агрегаты этого типа собираются из нескольких компрессоров в одном контуре, чтобы увеличить общую мощность установки и иметь возможность регулировать мощность установки в зависимости от нагрузки в определенное время.

Основным преимуществом многокомпрессорных установок является простота управления производительностью путем подключения и отключения дополнительных компрессоров. Конструктивно эти устройства более сложны, так как оснащены дополнительными регуляторами и компенсаторами масла и хладагентов. Это приводит к увеличению количества трубопроводов и усложнению эксплуатации устройств.

В многокомпрессорных установках используются компрессоры разных типов:

Некоторые мультикомпрессорные агрегаты могут одновременно поддерживать два температурных режима, например среднюю и низкую температуры, за счет установки двух холодильных контуров.

Продажа холодильных агрегатов осуществляется специализированными компаниями. При выборе поставщика оборудования рекомендуем ознакомиться с опытом работы фирмы, наличием квалифицированного штата инженеров и монтажников.

Подробнее

Холодильные компрессоры
Классификация холодильных систем
Как сделать холодную комнату своими руками
Холодильные двери

Модульная холодильная установка (MRU)

MRU ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Физические
Высота 21.4 дюйма 54,3 см
Ширина 36,8 дюймов 93,3 см
Глубина 38 дюймов 96,5 см
Масса 350 фунтов 158,8 кг
Электроэнергия
MRU-TQ1-404 120 В переменного тока, однофазный, 60 Гц
MRU-TQ3-404 208 В переменного тока, 3 фазы, 50/60 Гц
Y-соединение с нейтралью
Холодопроизводительность
MRU-TQ1-404 2800 БТЕ / ч (820 Вт) при 0 ° F / 100 ° F 6600 БТЕ / ч (1933 Вт) при 35 ° F / 100 ° F
MRU-TQ3-404 4100 БТЕ / ч (1200 Вт) при 0 ° F / 100 ° F 9,750 БТЕ / ч (2,857 Вт) при 35 ° F / 100 ° F
Хладагент R-404A 6 фунтов 8 унций
Время установки - MRU может быть установлен менее чем за 30 минут двумя сотрудниками, и им может управлять солдат, оснащенный всем уровнем оборудования для обеспечения целевой защитной позиции (MOPP). Для MRU требуется менее 90 минут Среднее время ремонта (MTTR), включая эвакуацию и перезарядку с использованием стандартного коммерческого оборудования для поддержки и тестирования.

Этот продукт был разработан в рамках контракта SBIR.

Любое федеральное агентство может закупить эти устройства в любое время без дальнейшего конкурса. Конкурс на получение наград SBIR Phase I и Phase II удовлетворяет всем требованиям конкурса при обработке наград Phase III.Следовательно, агентство не обязано проводить еще один конкурс, чтобы выполнить какие-либо законодательные положения о конкуренции. Это разрешено согласно 10 U.S.C. 2304 (b) (2) или 41 U.S.C. 253 (б) (2). Отдельный документ J&A не требуется в соответствии с 10 U.S.C. 2304 (b) (3) или 41 U.S.C 253 (b) (3).

По вопросам приобретения обращайтесь по электронной почте [email protected]

Услуги коммерческого охлаждения | Вы можете доверять техническим специалистам FRANKII в предоставлении высоконадежных услуг, связанных с коммерческой холодильной установкой.

Некоторые люди скажут обратное, но дело в том, что обслуживание холодного помещения действительно очень просто. По мнению экспертов, простой регулярный осмотр и снятие показаний обеспечат исправную работу устройства, и таким образом любая проблема, которая может вызвать проблемы, будет обнаружена и устранена только на преждевременных стадиях.

Что касается показаний, здесь, в этом посте, мы рассмотрели некоторые из них, которые помогут вам хорошо позаботиться об установке.

Рекордные суточные температуры

  • Специалисты по обслуживанию коммерческих холодильных помещений говорят, что этот шаг очень важен, и без него вы не сможете обнаружить, что проблема с охлаждением существует в устройстве.
  • Если вы заметите постоянные колебания температуры на ежедневной основе, это означает, что в машине есть некоторые проблемы, требующие внимания.
  • Это внимание необходимо уделять срочно, потому что проблема не займет время, чтобы превратиться в серьезную из незначительной, и если это произойдет, расходы, связанные с ремонтными работами, наверняка будут огромными.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
