Водяное отопление своими руками — схемы разводки труб + Видео инструкция

Самой популярной системой отопления загородных домов является именно водяное отопление. Такой системе уже много десятков лет, сегодня она уже основательно улучшена и усовершенствована, так что выбрать, как говорится, будет из чего. Еще одним плюсом в ее пользу можно назвать то, что на прекрасно сочетает низкую стоимость и высокое качество. Итак, сегодня мы поговорим о том, как сделать водяное отопление своими руками

Содержание статьи:

  • 1 Схема водяного отопления
  • 2 Видео руководство
  • 3 Типы водяного отопления
    • 3.1 Естественная циркуляция
    • 3.2 Принудительная циркуляция
  • 4 Варианты разводки труб
  • 5 Основные достоинства
  • 6 Монтаж системы своими руками

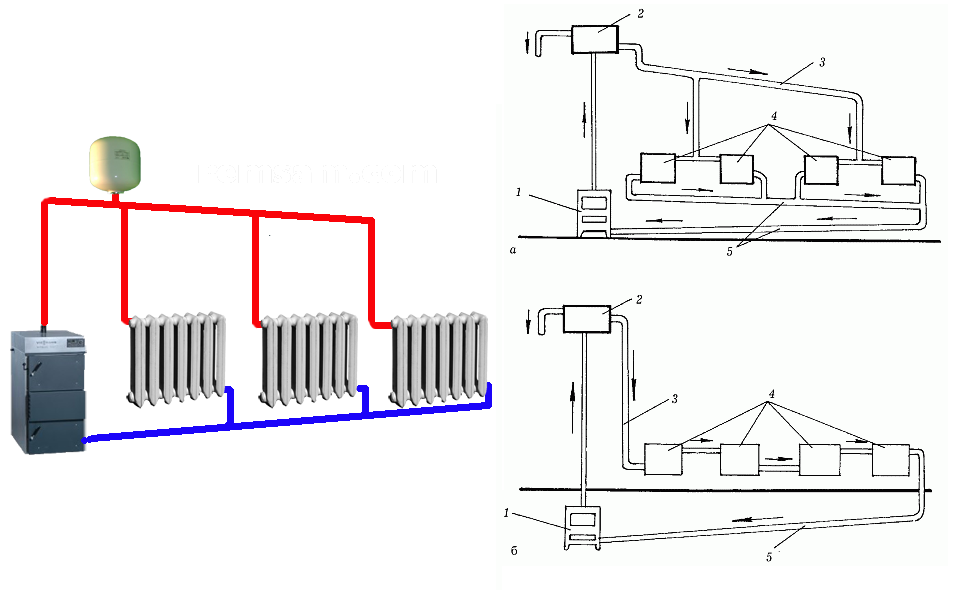

Схема водяного отопления

Главным элементом схемы водяного отопления любого типа является котел. Таких котлов есть немало и выбор того или иного прибора зависит от массы факторов – климатических особенностей, возможности использовать конкретный вид топлива, личных предпочтений хозяина дома. В целом, все котлы можно поделить на 4 категории:

  • На твердом топливе.
  • На жидком.
  • На электроэнергии.
  • На газу.

Наиболее распространенными являются устройства на газу и на твердом топливе, так как горючее для них стоит относительно недорого и доступно во всех регионах государства.

Помимо котла, есть и другие элементы водяного отопления – разного рода змеевики, полые детали, регистры. Если говорить о монтаже, то особых отличий в нем между системами с разными типами котлов нет, следует лишь в точности придерживаться инструкции производителя.

Важно! Водяная система отопления позволяет устанавливать сразу несколько разных котлов. При этом важно, чтобы она (система) была оснащена специальной автоматикой, способной переключаться от одного агрегата к другому.

Видео руководство

Типы водяного отопления

Водяное отопление может быть двух типов:

  1. С естественной циркуляцией теплоносителя.
  2. С принудительной его циркуляцией.

Рассмотрим вкратце каждый из типов.

Естественная циркуляция

Система с естественной циркуляцией теплоносителя – это самый простой и малозатратный способ того, как собственноручно обогреть свой дом. Такая система отличается отсутствием каких-либо трудностей в монтаже, для нее потребуются исключительно доступные детали и материалы.

Касаемо же принципа работы, то у такой системы он очень простой. Вода подогревается в котле, поднимается вверх по системе трубопровода (этому способствует разница в температурах) и доходит до всех радиаторов в доме. В то же время охлажденный теплоноситель ввиду все той же разницы в температуре возвращается обратно к источнику тепла. Словом, циркуляция происходит сама собой, без чьей-либо помощи.

Детально ознакомится с этой системой вы можете тут

Важно! При монтаже системы с естественной циркуляцией необходимо, чтобы трубы прокладывались под некоторым уклоном, примерно 5 градусов на метр трубопровода. Если этого не сделать, то система хоть и будет работать, но недостаточно эффективно.

Принудительная циркуляция

Отопительная система с принудительной циркуляцией является еще одним способом обогрева загородного дома. Она отличается тем, что в ее состав дополнительно входит циркуляционный насос. Благодаря такому насосу вода качественно и эффективно перекачивается по системе, она подается даже в самые отдаленные уголки, не теряя при этом тепла. Это особенно хорошо для домов, имеющих по несколько этажей.

Еще одной отличительной чертой принудительной циркуляции можно назвать то, что при монтаже подобной системы нет необходимости в том, чтобы трубопровод прокладывался под некоторым углом. Более того, эффективность ее примерно на треть выше, чем у системы с естественной циркуляцией носителя тепла.

Когда вода движется по системе принудительно, то вместо стандартных расширительных баков необходимо использовать специальные емкости для гидроаккумуляции. Ввиду того, что давление в системе может порой превышать две атмосферы, следует также позаботиться и о дополнительных устройствах безопасности – это могут быть манометры, разного рода предохранители и клапаны.

Помимо того, насос циркуляции с обеих сторон должен иметь запорные клапаны, которые и будут перекрывать подачу теплоносителя в систему отопления.

Варианты разводки труб

Сегодня водяное отопление своими руками имеет несколько видов разводки, давайте рассмотрим каждый из них:

Основные достоинства

Причин популярности водяного отопления, в особенности, в загородных домах, не так мало. Давайте же вместе рассмотрим основные его преимущества:

  • Вы сможете оперативно и эффективно регулировать температуру в каждом отдельном помещении своего дома. Для этого устанавливается специальная аппаратура – запорные клапаны и температурные регуляторы.
  • Такую отопительную систему можно установить в дом практически на любом этапе его строительства.
    Более того, даже если дом полностью готов, у вас не возникнет никаких проблем с установкой такой отопительной системы.
  • Оборудование, используемое для установки, может быть самым разнообразным.
  • Сама вода, используемая здесь в роли теплоносителя, имеет превосходные характеристики. Она дешевая и доступная, прекрасно проводит тепло, имеет хорошую теплоемкость.
  • Вариантов разводки для такой системы есть много. Выбрать ту или иную можно исходя из многих параметров, таких как площадь дома или ваши финансовые возможности.
  • Такие системы также универсальны, так как с ними может быть использовано практически любое топливо.

Монтаж системы своими руками

Водяное отопление своими руками должно быть тщательно спланировано, очень тщательно. И этим должны заниматься профессионалы. Зачастую эта процедура начинается с выбора места под котел, который, к слову, устанавливается еще до того, как будет произведена разводка. Конечно, специалисты отлично знают, как правильно совершить планирование, поэтому на предварительном этапе один из них должен быть рядом с вами.



Для увеличения изображения, кликните по ссылке

Когда с местом для котла определились, необходимо сделать под него специальный постамент из бетона. Котел ставится на него и соединяется с дымоходом, а все стыки и соединения при этом замазываются глиной.

Далее вам необходимо вычертить, какова будет разводка труб в вашей системе. Тщательно продумать, где будут размещаться радиаторы, стояки и другие элементы – именно поэтому необходимо участие специалиста. Как мы знаем, радиаторы желательно размещать под окнами. Это необходимо для того, чтобы тепло от них обогревало внутреннюю поверхность окон.

Количество сечений и их создание должно определяться не только вашими финансовыми возможностями, но и протяженностью контура, чем больше будет таких сечений в системе, тем легче теплоносителю будет по ней передвигаться.

Важно! Еще до того, как приступить к установке магистрали, необходимо определить в системе самую высокую точку и оборудовать там расширительный бак. К слову, такой бак может быть двух типов:

  1. Открытого;
  2. Закрытого.

Как расчитать оптимальный объем бака и сделать монтаж правильно, читайте здесь

Следующим этапом установки отопительной системы является прокладка трубопровода и установка радиаторов. В данном случае все предельно просто: труба подводится к месту установки радиатора, он устанавливается, соединяются все необходимые входы и выходы, после чего труба подводится к следующему радиатору. Будет просто отлично, если на каждый из радиаторов вы установите специальный кран, с помощью которого можно будет удалять воздух из системы.

Весь контур должен замыкаться там же, где и начался – на котле. На входе котла устанавливается специальный фильтр и (если необходимо) насос для циркуляции. Самая нижняя точка системы должна быть оборудована узлом залива/слива, необходимая для того, чтоб сливать всю воду в случае ремонтных работ.

В качестве заключения

Как мы выяснили, сегодня не существует более дешевой и вместе с тем эффективной отопительной системы, нежели система водяная. Трубопроводы и радиаторы обновляются чуть ли не ежегодно, следовательно, эффективность такой системы повышается, а стоимость, наоборот, снижается. Поэтому сделать водяное отопление своими руками с каждым годом все легче.

Водяное отопление частного дома своими руками – схемы и монтаж + видео

Водяное отопление частного дома – популярное, но довольно дорогостоящее удовольствие, ведь нужно купить трубы, радиаторы, котел и пр. Поэтому будем экономить на монтаже, и в этом вам поможет наша статья.

Почему водяной обогрев?

В качестве носителя выступает вода, а ее теплоемкость в 4000 раз больше, чем у воздуха, и относится она к наиболее дешевым и доступным ресурсам. Но есть, и не одна, ложка дегтя. Процесс монтажа к простым не отнесешь, а если планируете устанавливать газовый котел, то нужно соответствующее разрешение, план и т. д. Кроме того, проводить работы возможно только на этапе строительства. А если вам нужно организовать подогрев пола, то схема становится еще сложнее.

Подогрев пола частного дома

Еще такое отопление требует постоянного контроля. Если собрались оставить жилье на длительный период зимой, то носитель следует слить. Иначе при минусовой температуре он превратится в лед и попросту разорвет трубопровод. Все знают, что в воде содержатся различные примеси, способствующие коррозии металлических элементов, которые содержит любая система. А отложения солей на внутренней части труб препятствуют свободной течи и ухудшают теплоотдачу. И, наконец, если не установить специальный спусковой клапан, в системе могут возникнуть воздушные пробки. Они тоже значительно снижают эффективность.

Виды конструкций для обогрева дома

Отопление с водой в качестве носителя имеет очень простой принцип работы, а его конструкция состоит из трех основных узлов: нагревательный элемент (котел), трубопровод, по которому проходит жидкость, и радиаторы. Последние нагреваются и отдают тепло окружающей среде. Теплоноситель постепенно остывает и, пройдя круг по системе, возвращается обратно в котел, и цикл повторяется заново.

Регулировать микроклимат можно двумя способами. Первый – настроить котел на нужную температуру, второй – изменить расход теплоносителя в конкретном радиаторе с помощью специального крана. Они устанавливаются на входе каждой батареи. Кроме того, встречается автоматическая регулировка посредством термостата. Если в доме установлена двухтрубная система, тогда перед каждым краном или термостатом необходимо поставить байпас.

Байпас для отопительной системы

Еще системы делятся на естественные и принудительные. В первом случае отопление функционирует независимо от электроэнергии, да и сама конструкция предельно проста. Жидкость течет по трубам за счет разности температур без помощи какого-либо насоса. Горячая вода имеет меньшую плотность и вес, поэтому стремится вверх, а остыв, уплотняется и возвращается назад в нагреватель. Минусы:

  • большое количество труб;
  • диаметр трубопровода должен обеспечить естественную циркуляцию;
  • невозможно использовать современные радиаторы с малым сечением.

В принудительных системах циркуляция теплоносителя происходит за счет работы насоса, а все излишки жидкости попадают в расширительный бак. Для контроля давления предусмотрен манометр. К достоинствам следует отнести небольшой расход теплоносителя. Также тут можно устанавливать трубы любого диаметра, в том числе и малого. Система отличается высокой эффективностью. Недостаток только один – зависимость насоса от электроэнергии.

Какой может быть разводка?

Мы уже знаем виды систем водяного отопления частных домов, но прежде чем рассматривать особенности монтажа своими руками, следует более подробно поговорить о схемах: обсудить, какие они бывают, в чем заключаются достоинства и недостатками каждого варианта. Разводка может быть верхней или нижней, горизонтальной и вертикальной, а также комбинированной.

Встречаются однотрубные системы, в которых отопительные приборы подключаются последовательно, и жидкость проходит каждый из них по очереди. Естественно, она постепенно охлаждается, и чтобы компенсировать эту разницу температур, следует в конце магистрали устанавливать резисторы с большим количеством секций. В двухтрубных системах приборы подключаются к стояку параллельно. Достоинства – быстрая регулировка температуры и более равномерный нагрев жилья. Для коллекторного расположения труб характерно наличие двух соединенных трубопроводов (подающего и обратного). В этом случае возможен полный контроль всех батарей.

Двухтрубная система отопления частного дома

Внимания заслуживает популярная в частных домах схема водяного отопления, включающая дополнительно обогрев пола, а делая монтаж такой системы своими руками, вы получаете очень ощутимую экономию. В этом случае радиаторы могут выступать в качестве основных обогревающих элементов либо дополнительных.

Если система теплого пола функционирует не во всем доме, а только на некоторых участках, то в каждом отдельном контуре необходимо установить термостатический клапан. Это устройство снижает температуру возвращающейся из системы жидкости. Термостатическая головка реагирует на температуру воды, и если она слишком горячая, то клапан перекрывается. Когда расположение теплого пола далеко от коллектора, следует отдавать предпочтение специальным клапанам. Их можно разместить в настенном боксе, а благодаря конструкционным особенностям их легко подключить. Также совместно устанавливается и клапан обезвоздушивания. Этот способ хорош, если площадь теплого пола не превышает 15 квадратов.

А вот когда дом отапливается в основном посредством пола с подогревом, а радиаторы выполняют лишь дополнительную роль, то система состоит из двух отдельных функционирующих узлов. Каждая подсистема должна оснащаться насосом. Чтобы снизить температуру теплоносителя под поверхностью пола, необходимо использовать трехходовой смесительный клапан. Это устройство еще и регулирует мощность обогрева. А за нагревом радиаторов следят установленные на них термостаты.

Монтаж и требования безопасности

В этом пункте мы рассмотрим, как провести водяное отопление своими руками.

Как сделать водяное отопление частного дома своими руками — пошаговая схема

Шаг 1: Проект

Для начала выбираем подходящую схему и отображаем ее на бумаге. Учитывайте площади комнат, положение радиаторов, трубопровода, их размеры и пр. Такая зарисовка поможет правильно вычислить количество расходных материалов. Специальные программы значительно упростят все расчеты.

Шаг 2: Комплектующие

Кратко рассмотрим, каким может быть котел, батареи и трубы. Виды отопительных агрегатов в зависимости от используемого топлива бывают газовые, электрические, на твердом топливе и комбинированные. Фаворитом среди этих вариантов по праву можно назвать газовые устройства. Водяные котлы бывают с насосом (для принудительной схемы отопления частного дома) или без него (естественная циркуляция), причем оба типа вполне можно установить своими руками. Отлично себя зарекомендовал двухконтурный агрегат, обеспечивающий не только тепло в доме, но и горячую воду.

Радиаторы делятся на стальные, чугунные, биметаллические и алюминиевые.

Стальные батареи порадуют ценой, но в то же время они подвержены коррозии, а если планируете сливать теплоноситель, то эксплуатационный срок значительно сократится. Чугун, напротив, можно сказать, вечный материал. Он долго нагревается, но и держит тепло длительное время. Но большой вес, не слишком привлекательный внешний вид и высокая стоимость значительно снизили популярность этого материала. На смену чугунным батареям пришли алюминиевые. Их вид весьма привлекателен, они быстро нагреваются и устойчивы к коррозии. Однако алюминий не переносит резких перепадов давления. Биметаллические резисторы славятся отличной теплоотдачей, правда, антикоррозионные свойства остались такие как у алюминия.

Стальной трубопровод потерял былую славу из-за малого эксплуатационного срока. Его вытеснил современный полипропилен. Легкий монтаж, возможность создать «цельную» конструкцию, приемлемая стоимость и надежность – все это неоспоримые плюсы. Хорошие характеристики имеют еще и медные трубы, но их стоимость далеко не всем по карману.

Шаг 3: Котел

Водяное отопление в частном доме построено так, что носитель нагревается котлом. Эта схема самая оптимальная в отсутствие централизованного снабжения. Поэтому выбирая место, где установить котел, следует учитывать расположение ввода газопровода или наличие электропроводки. Если речь идет о твердотопливном агрегате, то нужно произвести дополнительный монтаж дымовой трубы. Если отдаете предпочтение естественной циркуляции теплоносителя, тогда отопительный агрегат расположите так, чтобы ввод обратки был как можно ниже. В этом случае идеально подойдет подвальное помещение.

Шаг 4: Монтаж радиаторов

Батареи размещают под окнами либо около дверных проемов. Конструкция крепления зависит от материала резисторов и количества секций. Чем тяжелее они будут, тем в более надежной фиксации нуждаются. Между батареями и подоконниками следует оставлять зазор не менее 10 см, до пола должно быть более 6 см. Установив на каждый элемент запорную арматуру, вы сможете регулировать количество теплоносителя в батареях, а воздушный клапан поможет избежать нежелательных пробок.

Шаг 5: Разводка

Котел будет отправной точкой для монтажа трубопровода. При этом следует придерживаться выбранной и зарисованной на бумаге схеме. Если трубы видны, то речь идет об открытой разводке. С одной стороны, страдает эстетическая сторона, а с другой, любая течь останется на виду, и чтобы заменить поврежденный элемент, не нужно разбирать короб. Трубопровод можно еще и спрятать, замуровать в стене, сделать обшивку из гипсокартона и т. д. На этом этапе проводят подключение батарей, дополнительного оборудования (насоса, фильтров, блока безопасности, расширительного бачка и пр. ).
