Установка откатных ворот своими руками: Установка откатных ворот своими руками

Содержание

подготовка и рекомендации по самостоятельному монтажу

Установка откатных ворот — это очень удобное и популярное решение. Еще несколько лет назад подобные конструкции могли себе позволить лишь состоятельные люди, но сегодня стоимость фурнитуры и материалов заметно снизилась, потому у каждого есть возможность поставить себе откатные ворота.

Требования к конструкции

Чтобы ворота были надежными и долговечными, их следует правильно подобрать. Итак, конструкция должна отвечать следующим критериям:

  1. Установка должна быть достаточно жесткой для выдерживания существенных нагрузок (ветровых и весовых).
  2. Балка-направляющая фиксируется к раме с помощью сварочного аппарата, а само полотно ворот не должно прогибаться под собственным весом.
  3. Все комплектующие подбираются в соответствии с массой, высотой и шириной конструкции.
  4. Откатываемый элемент должен передвигаться вдоль ограждения с внутренней стороны, потому там должно быть достаточно пространства для воротной створки.

Перед монтажом ворот нужно разметить место, проверить наличие фурнитуры и подобрать материал для обшивки каркаса. Также следует заранее подумать о наличии сигнализации и электрического привода.

Стадия подготовки

Перед установкой необходимо все тщательно подготовить. Этот этап предполагает следующие моменты:

  • выбор автоматики и комплектующих деталей;
  • определение схемы и размеров будущей воротной конструкции;
  • подбор материала для облицовки;
  • сбор информации о месте, где будет производиться монтаж.

Думая о подборе комплектующих, нужно обязательно приобрести датчики, оповещающие о начале открытия/закрытия конструкции. При выборе автоматики нужно руководствоваться размерами, весом и периодичностью использования ворот. Также нужно учитывать габариты автомобилей, которые будут въезжать на территорию. Отделочные материалы тоже очень важны. Их нужно подбирать, опираясь на особенности дизайна и материал, из которого изготовлены ворота.

Устройство фундамента и закладного элемента

Яма для фундамента должна быть глубиной не меньше полутора метров. Земляные работы нужно делать максимально аккуратно, чтобы не снять лишний слой грунта. Ее ширина должна быть приблизительно 40−60 см. Сделать это можно обычной лопатой или компактным бульдозером.

Из прутьев и швеллера нужно сделать закладной элемент. Между собой детали соединяются посредством сварки. Швеллер нужно для повышения прочности фундамента. Его длина должна составлять около половины ширины обустраиваемого проема. Размер арматуры нужно подбирать такой, чтобы она ушла в грунт ниже глубины промерзания.

Для создания каркаса нужно соединить вертикальные элементы со стальными перемычками. Затем конструкцию нужно спустить в траншею, чтобы залить ее основание. Заранее дно ямы засыпается и утрамбовывается песком. При этом нужно следить за тем, чтобы основание было строго параллельно дороге. Перед тем как заливать основание, нужно убедиться в горизонтальности прутьев

. Для этой цели нужно воспользоваться строительным уровнем.

Если будущие ворота будут оснащены электроприводом, то на стадии заливки фундаменту необходимо предусмотреть место для проводов. Зачастую оборудование устанавливается в центре основания.

Для устройства фундамента требуется цемент марки не ниже М400. Также не обойтись без песка и щебня. Приготовленную основу необходимо оставить для набора прочности на 4−6 суток. Лишь после этого можно приступать к монтажу откатной конструкции.

Инструкция по монтажу ворот

Для начала следует размерить линию передвижения ворот с помощью обыкновенного шнура, натянутого вдоль воротного проема. Его нужно размещать на высоте в 20 см от дорожного полотна и на расстояние от 2 до 4 см от близстоящего столбика. Шнур используется для выравнивания несущей рейки.

Затем требуется подготовить к монтажу тележки и поставить их в несущую планку. Далее их необходимо передвинуть из центра конструкции. Следующая стадия предполагает тщательную подгонку ворот с помощью проложенного шнура.

Регулировка свободного хода

На этой стадии требуется регулировка расположения опор внутри несущей рейки. Для такой цели необходимо ослабить гайки, которые фиксируют опоры. Следует закрыть/открыть ворота, перемещая их от одного конца к другому. После этого гайки нужно крепко затянуть.

Затем необходимо поставить заглушку и ролик несущей рейки. Элементы прикрепляются с помощью болтов. Заглушка, входящая в комплект, приваривается с тыльной поверхности полотна.

Для установки кронштейна сверху нужно заранее ослабить ролики. Элемент ставится так, чтобы ролики слегка касались верхнего края полотна. Поверхность с отверстиями для крепежей должна «смотреть» на опорный столбик. Деталь крепится болтами.

Затем требуется приготовить профнастил, нарезав его по ширине и высоте. Материал набивается на ворота и фиксируется с помощью саморезов. Листы при этом лучше укладывать внахлест. С монтажом откатных ворот можно справиться и самостоятельно. Чтобы избежать проблем при установке, нужно соблюдать схему действий.

Если вы не знаете, как установить откатные ворота, то лучше все же обратиться за помощью к опытным специалистам. Однако в этом случае вы не сможете сэкономить.

Как построить откатные ворота своими руками — пошаговая инструкция с фото, видео, схемами, эскизами и чертежами

Откатные ворота являются очень популярными в нынешнее время, хотя ещё в недалёком прошлом мало кто мог позволить себе установить такую конструкцию на участке, ввиду дороговизны фурнитуры и механизмов. Сейчас их стоимость куда ниже и доступность выше, а также человек, обладающий навыками сварки может изготовить их своими руками. Отсутствие верхней и нижней направляющих в откатных воротах, даёт преимущество проезду транспорта почти любых габаритов.

Откатные ворота — принцип работы и конструкция

Принцип работы ворот: створка движется на двух роликовых тележках, установленных на забетонированном швеллере. Для защиты от падения и перекоса служат верхние ролики. В закрытом состоянии для снятия нагрузки с роликовых опор на направляющей устанавливается концевой ролик, который заезжает в нижний улавливатель при закрытии ворот. Верхний улавливатель устанавливается для более надёжной фиксации ворот в закрытом состоянии. Полный размер ворот составляет 150% ширины проёма, то есть если проём у нас 4 м, то полная ширина створки ворот будет 6 м и соответственно место для отката должно быть не меньше 6 м. Пожалуй, это главный недостаток такого типа ворот и если не хватает места то стоит рассмотреть другие варианты.

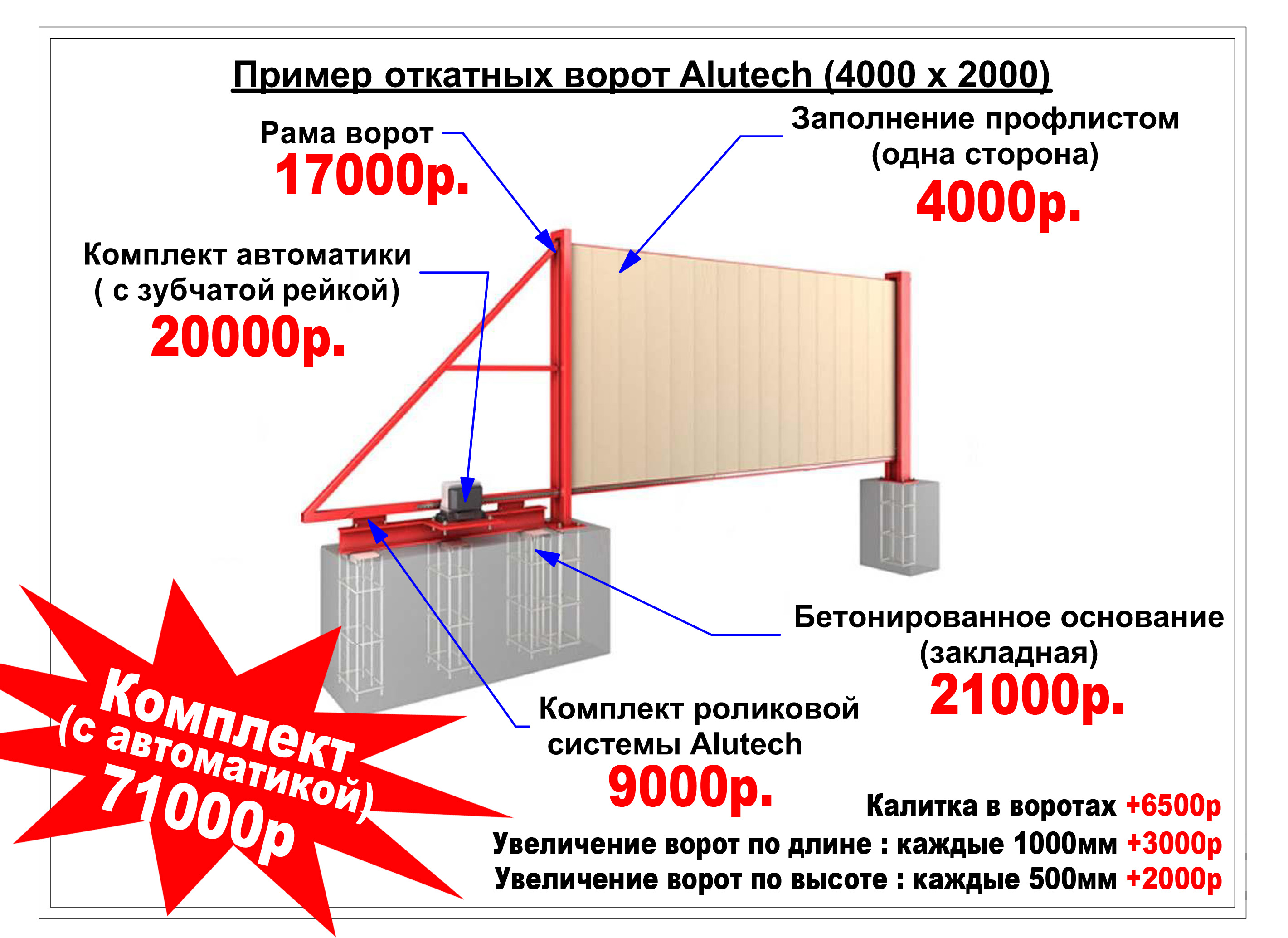

Схема откатных ворот с основными элементами

Проектирование чертежа и схемы

Перед изготовлением ворот необходимо определиться с размерами будущих ворот сделать чертёж с указанием этих размеров. Ворота состоят из силовой рамы и обрешётки (внутреннего каркаса). Рама обычно выполняется из профильной трубы прямоугольного сечения 60*30 мм и толщиной 2 мм, а также можно использовать трубы 60*40 мм или 50*50 мм если нужного размера нет в наличии. Для внутреннего каркаса подойдёт профильная труба 40*20 или 30*20 в зависимости от того какая имеется в наличии.

Пример схемы соединения деталей ворот:

Схема соединения деталей

Выбор и расчёт материалов с фурнитурой

Возьмём для примера чертёж выше. Для рамы будем использовать профилированные трубы прямоугольного сечения 60*30 толщиной 2 мм. Высчитываем общую длину трубы для рамы исходя из размеров на чертеже 4200*2+1800+1865=12065 мм, длину гипотенузы треугольной части высчитываем по формуле c=√b2+a2 √18002+18652=2591 мм, 12065+2591=14656 мм. Итого получилось в метрах 14,66 м, это что касается рамы.

Для внутреннего каркаса возьмём трубу 40*20 и теперь посчитаем общую длину 4200*3+1865*4= 2060 мм или 20,6 м. Все размеры взяты с небольшой накидкой.

Фурнитура сложна и невыгодна в самостоятельном изготовлении и обычно покупается в магазинах соответствующего профиля.

При выборе фурнитуры нужно знать приблизительный вес будущей конструкции для грамотного подбора роликов способных беспроблемно этот вес выдерживать.

Для внутренней зашивки ворот можно использовать практически любой материал, но чаще всего для этих целей используется профильный лист, в народе его называют «профнастил». Профнастил можно заказать любых размеров и расцветок, он довольно лёгок и имеет антикоррозийное покрытие. Для ворот в нашем примере понадобится лист размерами 7,833 м2. Для крепежа профнастила будут нужны саморезы со сверлом или заклёпки. Для закладной нужно приобрести отрезок швеллера шириной 16–20 см и длиной равной половине проёма ворот, в нашем случае не менее 2 метров. Арматуру для каркаса фундамента следует брать диаметром 12–16 мм и длиной 15. Для замеса бетона для фундамента понадобится цемент песок и щебень в пропорции 1:2,1:3,9. Для фундамента ворот из примера нужно 0,5м3 бетона.

Необходимый инструмент

  • Сварочный аппарат, желательно полуавтоматический.
  • Болгарка с отрезным и шлифовочным дисками.
  • Шуруповёрт или клёпочник.
  • Молоток, рулетка, маркер белый.
  • Бетономешалка, штыковая и совковая лопаты.
  • Защита для глаз и рук.

Инструкция по изготовлению и монтажу откатных ворот своими руками

Сначала необходимо нарезать трубы по размерам, данным в чертеже, воспользовавшись болгаркой. Обязательно используйте средства защиты.

Нарезка и раскладкатруб по размеру

Когда закончили нарезку, кладём трубы на горизонтальную поверхность или подставки, как на рисунке выше, чтобы сформировать раму согласно чертежу. Убедившись в правильности раскладки прихватываем сваркой все углы рамы в нескольких точках, затем полностью провариваем стыки. Теперь нужно зашлифовать места сварных швов. Внутреннюю поверхность рамы, там, где будет крепиться каркас необходимо предварительно загрунтовать антикоррозийной грунтовкой, так как позже когда встанет каркас доступ будет невозможен.

Таким же методом свариваем каркас и тоже зачищаем и загрунтовываем только уже с наружной стороны.

Соединяем раму с каркасом

Сначала определимся как будет зашиваться створка ворот — только с лицевой или с двух сторон. Если только с лицевой, каркас следует приваривать заподлицо с лицевой стороной рамы, когда с двух, то посередине. Возьмём вариант с обеих сторон. Отмеряем расстояние и делаем метки внутри рамы где должен находится каркас. Внутрь рамы, лежащей горизонтально, закладываем готовый каркас посередине рамы, регулируя его по меткам подложками из кусочков деревянного бруска. Отрегулировали, проверили, теперь нужно соединить каркас с рамой точками сварки по периметру с шагом около 45–60 см, чтобы не повело раму и каркас. Провариваем участками по 1 см перекрёстно, пока шаг между ними не составит 15–16 см, и только тогда провариваем стыки полностью. Теперь приварим направляющих рельс из комплекта фурнитуры к нижней части рамы. Приваривать будем таким же способом, как и каркас к раме.

Приваривание каркаса к раме

Покраска

Далее необходимо подготовит раму к покраске. Сначала зачищаем все сварочные швы болгаркой до приемлемого вида. Обезжириваем всю раму и грунтуем антикоррозийной грунтовкой. После высыхания слоя грунтовки можно приступать к покраске. Для покраски лучше использовать алкидные эмали, но вполне подойдут и акриловые краски. Окрашивать можно краскопультом, кистью или маленьким валиком. Окраска производится в 2 слоя, нанося последующий слой после высыхания предыдущего.

Окраска готовой рамы

Обшивка

Можно приступать к зашивке полотна ворот. Профильный лист, вырезанный по размеру, крепим при помощи саморезов со сверлом или заклёпок. Сначала фиксируем лист по углам, а затем прикручиваем его по периметру и по внутреннему каркасу с шагом 15–20 см.

Фундамент

Можно приступить к заливке фундамента. Копаем яму длиной не меньше половины проёма ворот, в нашем случае не менее 2 м, шириной 0,5 м и глубиной 0,7–1 м. Приступаем к подготовке закладной — здесь нет ничего сложного. Вот как выглядит готовая закладная:

Закладная из швеллера с армирующим каркасом

Располагаем закладную в яме и проверяем уровнем чтобы швеллер находился в горизонтальной плоскости и в одном уровне с площадкой двора, так мы обеспечим ровное основание для кареток. Замешиваем бетон бетономешалкой в пропорции: 1 часть цемента, 2,1 песка, 3,9 щебня. Получаемая марка бетона М250. Заливаем полностью яму не забывая часто протыкать бетон куском арматуры или деревянной рейкой для лучшего проникновения и заполнения пустот. Выстаиваться фундамент должен не менее 10 дней, а полный срок высыхания и набора прочности бетоном 28 дней. На следующий день и в последующие 3–4 дня необходимо поливать фундамент водой, чтобы избежать растрескивания бетона.

Монтаж

Фундамент подготовлен — можно приступать к монтажу. На закладной размещаем 2 каретки на максимальном удалении друг от друга. Выставляем ворота на каретках, вставляя их в направляющий рельс. Теперь нужно отрегулировать каретки. Ближняя к проёму ставится так, чтобы ворота при полном открытии не доходили своим краем 15–20 см до каретки. Другая каретка ставится так, чтобы при полном закрытии ворот их край не доходил до каретки 5 см. Проверяем установку уровнем и прихватываем сваркой. Когда проверили что вся конструкция стоит верно завариваем стык каретки и закладной полностью.

Прихватка сваркой кареток на швеллере с установленными воротами

Следующие действия заключаются в крепеже оставшихся деталей. Верхние оградительные ролики крепятся к закладной в столбе, если она предусмотрена, когда нет закладной нужно предварительно закрепить металлическую пластину на анкерные болты, он будет выступать в роли закладной. Верхние ролики обычно приваривают к закладной.

Вариант крепления верхних роликов

Можно сверху трубы 60*30 приварить отрезок трубы 30*20 и к нему приваривать верхние ролики. Таким способом мы получим более надёжное крепление.

На противоположном столбе крепим к закладным отрезок профильной трубы 30*20 длиной равной высоте створки ворот, а непосредственно к трубе верхний и нижний улавливатели. Нижний улавливатель крепим на 5 мм выше чем расположен концевой ролик, чтобы при наезде на улавливатель ворота приподнимались, таким образом, частично снимается нагрузка с кареток.

Крепёж нижнего улавливателя

Верхний улавливатель крепится к трубе на 5–7 см ниже верха ворот для защиты от колебаний при ветре.

Крепление верхнего улавливателя

Далее зажимаем болтами концевой ролик в направляющей, можно его даже подварить для лучшей надёжности, так как гайки со временем отпускаются.

Установка концевого ролика в направляющей

Закрывается направляющая с одной и другой стороны резиновыми заглушками которые идут в комплекте с фурнитурой.

Автоматическое открывание ворот

Для удобства использования можно сделать автоматический привод открывания ворот, в наше время рынок предлагает большой выбор таких приводов, и выбрать что-то для себя с хорошим балансом цена — качество, не составит труда. Доверить установку привода лучше всего специалисту в этом деле, хотя можно и разобраться и самому, так как к приводу идёт подробная инструкция по подключению самого двигателя, датчиков и монтированию зубчатой рейки.

Автоматический привод ворот

Мощность покупаемого привода в зависимости от веса откатных ворот можно посмотреть в таблице:

Таблица: зависимость мощности двигателя от веса ворот

Но всё же лучше покупать привод с запасом мощности.

Готовые откатные ворота с автоматикой:

Готовые откатные ворота с автоматическим приводом

Видео: откатные ворота своими руками

Не секрет что откатные ворота спроектированные и собранные самостоятельно обойдутся гораздо дешевле заказанных в компании по производству и установке таких ворот. Качество исполнения мы контролируем сами, так что можно всё выверить до миллиметров, тем самым изготовив качественный продукт для собственного использования.

Меня зовут Арсений. Я строитель с 20 летним стажем. Оцените статью:

Какой выбрать механизм для откатных ворот своими руками? Обзор и как сделать и установить Роликовые ворота: Пошагово +Видео

Живя в большом мегаполисе, многие мечтают о своем загородном доме. О месте, где можно спокойно и тихо отдохнуть, погулять на природе и побыть на свежем воздухе. Но свой дом предполагает обустройство защитных ограждений и ворот на придомовой территории. И если с забором у вас проблем не возникнет, то с механизмом для откатных ворот могут возникнуть вопросы. В нашей статье мы постараемся на них ответить.

Достоинства и недостатки откатных автоматических ворот

В первую очередь разберем плюсы откатных раздвижных ворот:

  1. статусность;
  2. надежность;
  3. практичность;
  4. не занимают много места;
  5. отсутствие громких шумов при открывании и закрывании;
  6. минимальное техническое обслуживание и уход;
  7. длительный срок службы.

К недостаткам относятся:

  1. высокая стоимость;
  2. установка производится только на монолитный фундамент;
  3. для больших автомобилей придётся увеличить ширину въезда, а это дополнительные финансовые затраты.

Но, не смотря на минусы, откатные ворота довольно популярны.

Виды ворот

Желая установить или купить ворота с самодельным откатным механизмом, стоит узнать, а какие именно виды ворот бывают. Например:

  • консольные ворота;
  • колесные ворота;
  • подвесные ворота.

Рассмотрим каждый из видов более подробно.

Консольные ворота

В таких моделях откатные ворота установлены на нижней консольной планке. Если вы решили сделать механизм ворот своими руками, то данный вариант подойдет идеально.

Если сравнить консольные ворота с другими вариантами, то можно отметить множество положительных сторон. Например, высота транспорта не будет иметь значения. Конструкция механизма находится вдоль забора и не занимает много места.

Простота конструкции позволяет легко выполнить механизм откатных ворот своими руками.

Подвесные ворота

Откатные ворота с верхним механизмом подвеса подходят для ангара либо склада.

Подвижные части откатного механизма расположены на верхней части направляющих. Но такой вид ворот предполагает пропуск автомобилей определенной высоты.

владельцам специализированной техники такие ворота не подойдут.

Колесные ворота

Механизмы открывания откатных ворот следующий: на бетоне или грунте уложена рельса по которой и ходят ворота. Минусом такой конструкции является частое засорение желоба, по которому двигаются ворота.

Из-за низкого расположения рельсы в нее часто будут попадать листья, песок и земля в летнее время. А зимой и осенью может образоваться корка льда, которая будет препятствовать открыванию ворот и впоследствии приведет к коррозии металла.

Именно поэтому владельцы частных домов не выбирают такой тип механизма

Изучив все варианты откатных механизмов, вы сможете выбрать для себя более подходящий. Помимо выбора вида ворот не стрит забывать и качественных комплектующих.

Комплектующие и монтаж откатных ворот

Приобретение металлических ворот подразумевает и покупку качественных комплектующих.

К таким относят:

  1. направляющие рельсы;
  2. ограничивающие движение полотна ролики;
  3. для перемещения ворот каретки с металлическими роликами;
  4. ограничители и заглушки для предотвращения загрязнения механизмов.

Отправляясь в магазин, механизм откатных ворот купить необходимо исходя из веса металлического полотна. Например, для ворот высотой 4 м необходим откатной механизм, который выдержит нагрузку до 550 кг.

Вы можете сделать механизм для откатных ворот своими руками или купить комплектующие механизмы .

Чертеж механизма откатных ворот и предварительные расчёты

Перед тем, как начать строить ограждение с воротами необходимо произвести точные расчёты.

Сделайте схему конструкции и рассчитайте высоту транспорта. А также нагрузку на откатной механизм ворот. Автоматика может присутствовать в открывании ворот, ее можно подключить к общей системе «Умный дом».

Если рассматривать схему подробно, то визуально она достаточно проста и читабельна. Основой является силовая платформа из бетона. Каркас свайной рамы установлен между стойками.

Профнастил крепят к раме и фиксируют на полотне ручку. По желанию можно сделать привод электрическим

Установка механизма откатных ворот

На первом этапе проводится бетонирование для установки консольной рамы и столбов для уловителей.

  • Выкапывают равную по ширине столбов канаву. На дно около 15 см засыпают щебень с песком.
  • Далее укладывают армированные 6 мм прутья. На них кладут швеллер полками вниз.
  • Устанавливают опалубку, а столбы устанавливают на необходимое место.

Заливку опалубки нужно производить медленно. Чтобы не залить швеллер и для предотвращения скапливания воздуха в бетонном растворе.

После заливки в течение 2-3 дней необходимо поливать платформу холодной водой. Так вы защитите бетон от растрескивания. После этого дайте бетону окончательно застыть и приступайте к работе только через 2 недели.

  • Сделайте раму и усильте ее с помощью металлических профилей. Внутренняя обрешетка выполняется из труб малого сечения одинаковой длины.
  • Далее идет сварка каркаса и соединение внутренней рамы с усиленным профилем. На нижней раме приваривают металлический рельс. После сварной шов зачищают и грунтуют.
  • К опорным столбам крепится уловитель и каретка. Фиксация происходит анкерными болтами.
  • После проверки ходовой части идет монтаж ворот. Одев их на каретный профиль необходимо прихватить их сваркой по кругу. Таким образом, ваша конструкция будет более устойчивой.
  • Готовые ворота красят под цвет основного забора.

Выбирать краску для забора и ворот стоит с антикороззионными свойствами.

После высыхания краски можно смело приступать к облицовке.

Металлические профильные листы лучше крепить на болты со специальными резиновыми прокладками для предотвращения попадания влаги в отверстия.

На последнем этапе монтируют ручки и устанавливают засов и электрический привод.

На этом конструкция автоматического механизма для откатных ворот завершена.

особенности, принцип работы, как сделать своими руками, как установить электропривод, инструкция по монтажу, материалы и инструменты

Раздвижные ворота сейчас пользуются большой популярностью у населения, хотя несколько лет назад немногие люди могли позволить себе монтаж подобного приспособления на приусадебном участке или в доме. Основной причиной этого являлась высокая цена деталей и различной фурнитуры. В данное время их доступность стала выше, а стоимость существенно снизилась. Домашний мастер, который обладает навыками сварки, вполне способен сделать ворота раздвижные откатные своими руками. А также при отсутствии нижней и верхней направляющих, появляется возможность проезда автомобильного транспорта практически любых размеров.

Принцип действия и схема откатных ворот

Принцип действия раздвижных ворот очень простой. Створка передвигается на нескольких тележках с роликами, которые установлены на надежно забетонированном основании. Верхние ролики для откатных ворот предназначены для защиты изделия от перекосов и падения.

Для того чтобы снять большую нагрузку с роликов при закрытии створок, на направляющей монтируется специальный концевой ролик, заезжающий в нижний улавливатель. Для хорошей фиксации створок устанавливается дополнительный верхний улавливатель.

Полные габариты приспособления составляют около 150 процентов ширины проема. К примеру, если проем имеет ширину 4 метра, то ширина ворот будет составлять не менее 6 метров. А также стоит предусмотреть место для отката шириной не меньше 6,5 метра. Большие размеры являются основным недостатком таких ворот. Поэтому, когда нет необходимого пространства, нужно рассматривать иные системы.

Перед сборкой приспособления нужно определиться с его габаритами и сделать качественный чертеж. Основными элементами ворот консольного типа являются обрешетка и массивная рама. Чтобы изготовить раму и обрешетку, нужно приобрести металлическую профильную трубу различных размеров.

Материалы и инструменты

Для изготовления приспособления понадобятся такие материалы:

  • специальная фурнитура;
  • профильная труба из металла;
  • листы профнастила;
  • металлический швеллер;
  • крепежные материалы;
  • бетон для фундамента.

Сделать фурнитуру своими руками очень тяжело и дорого. По этой причине ее лучше приобрести в строительном магазине. При покупке фурнитуры необходимо точно знать массу раздвижных ворот. Это поможет подобрать ролики, которые будут надежно удерживать весь вес конструкции.

Чтобы обшить выдвижное изделие, можно применять почти любые материалы, но специалисты советуют использовать металлический профнастил. Он выпускается практически любых расцветок и размеров, обладает малым весом и обработан специальным антикоррозийным составом. Для закрепления профнастила будут необходимы заклепки или режущие саморезы. Для изготовления закладной стоит купить металлический швеллер шириной около 18 сантиметров и длиной не более 2,5 метра.

Для самостоятельной сборки приспособления будут нужны такие инструменты:

  • полуавтоматический сварочный аппарат;
  • электрическая болгарка с набором дисков;
  • дрель или заклепочник;
  • рулетка, молоток;
  • лопата и бетономешалка;
  • специальные защитные средства.

Установка откатных ворот своими руками: инструкция

Первым делом нужно нарезать профильные трубы по размерам, которые приведены в чертеже. В этом деле стоит воспользоваться электрической болгаркой. Стоит напомнить о необходимости использования специальных защитных средств.

После нарезки профильные трубы укладываются на ровную поверхность или подставку, и формируется рама изделия. Проверив правильность раскладки всех углов рамы, их нужно прихватить сваркой в нескольких местах.

Далее, стыки полностью провариваются, а доступные места сварных швов тщательно очищаются от шлака и зашлифовываются. Поверхность рамы, к которой будет прикрепляться каркас, нужно качественно загрунтовать антикоррозийным составом, потому что потом выполнить эту работу будет довольно сложно. Этим же способом собирается каркас изделия, только грунтуется он с наружной стороны. Теперь необходимо соединить каркас с рамой.

Далее, внутри рамы вымеряется необходимое для каркаса расстояние, и ставятся отметки. Раму располагают горизонтально, закладывают в нее готовый каркас и регулируют его по меткам при помощи подложек из древесины. После регулировки и проверки необходимо присоединить каркас к раме точечной сваркой через каждые 50 сантиметров. Это поможет избежать смещения каркаса относительно рамы. Далее, все стыки полностью провариваются и зачищаются. Следующим шагом будет соединение нижней части рамы с направляющими рельсами из набора фурнитуры. Их приварку необходимо осуществлять таким же методом, как и соединение каркаса с рамой.

Покраска и обшивка раздвижных ворот

Потом нужно подготовить самодельную раму к покраске. Болгаркой хорошо зачищаются сварочные швы. Вся поверхность рамы обезжиривается и обрабатывается специальным антикоррозийным средством. Необходимо выждать немного времени, чтобы изделие успело высохнуть, а потом можно начинать покраску.

Для этой цели стоит применять алкидные эмали или акриловые краски. Специалисты советуют пользоваться краскопультом или небольшим валиком. Покраска делается обязательно в два слоя.

Далее, нужно начинать зашивку полотна раздвижных ворот. Профлист, вырезанный по точным размерам, закрепляется с помощью заклепок или саморезов. Лист сначала крепится по углам, а потом прикручивается по всему периметру с шагом не более 20 сантиметров.

Как сделать фундамент

Теперь нужно начинать делать фундамент для раздвижных ворот. Выкапывается траншея длиной около половины проема и глубиной около 1 метра. Закладная устанавливается в траншею и проверяется строительным уровнем. Швеллер обязан находиться на одном уровне с поверхностью двора. Таким способом получится ровное основание для специальных кареток. При помощи бетономешалки замешивается бетон, который заливается в траншею. Специалисты советуют протыкать бетон металлической арматурой или рейкой из древесины. Это поможет избежать возникновения пустот.

Фундамент обязан выстаиваться около 14 дней, а полный срок сушки и набора прочности составляет не менее 30 дней. В течение первых 5 дней нужно поливать фундамент обычной водой, чтобы не допустить образования трещин в бетоне.

Как осуществляется монтаж

После подготовки фундамента стоит начинать монтаж приспособления. На закладной размещаются две специальные каретки. Расстояние между ними должно быть максимальное. Далее, на каретках выставляются откатные ворота, которые вставляются в направляющий рельс.

На этом этапе работ необходимо качественно отрегулировать каретки. Ближайшая к проему каретка устанавливается таким образом, чтобы створка при открытии не доходила до каретки на 20 сантиметров. Вторая каретка располагается так, чтобы при закрытии ворота не доходили до нее на расстояние 5 сантиметров. После этих действий стыки кареток и закладной свариваются между собой.

Теперь можно крепить остальную фурнитуру. Верхние оградительные ролики надежно закрепляются на закладной металлического столба. На другом столбе к закладным прикрепляется небольшой отрезок профильной трубы. Ее длина должна быть равна высоте створки изделия. А также к этому столбу нужно приварить нижний и верхний улавливатели. Концевой ролик в направляющей зажимается с помощью болтов, но некоторые умельцы советуют его дополнительно приварить, потому что гайки могут раскрутиться. После окончания работ направляющая закрывается специальными заглушками из резины, которые продаются вместе с фурнитурой.

Автоматизация открытия

Чтобы было удобно пользоваться сдвижными воротами, стоит установить на них автоматический привод. Сейчас в специализированных магазинах можно найти такие устройства любой цены и качества. Монтировать комплект автоматики необходимо доверить опытному специалисту. Однако это можно сделать и самостоятельно, потому что к нему прилагается подробная инструкция.

Электропривод состоит из таких узлов:

  • электрического двигателя;
  • нескольких датчиков;
  • специальной зубчатой рейки.

Откатные ворота, разработанные и изготовленные своими руками, обойдутся дешево, потому что есть возможность контроля качества работ. Однако если домашний мастер не обладает всеми необходимыми навыками, то стоит заказать это изделие в крупной компании. К примеру, очень хорошие отзывы имеет оборудование фирмы «Дорхан».

Откатные ворота своими руками: чертежи, схемы, эскизы конструкций

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Различные типы ворот используются для одной и той же цели – ограничение доступа на частную территорию. При выборе изделия можно руководствоваться разными мотивами, но основные – это простота в открывании и закрывании, а также экономия пространства. Роликовые модели соответствуют обеим этим характеристикам, при этом довольно просто смонтировать откатные ворота своими руками: чертежи, схемы, эскизы конструкций легко находятся в интернете.

Сегодня многие владельцы участков устанавливают откатные ворота на въездную зону

Устройство откатных ворот

Откатные ворота могут быть двух видов – роликовые и рельсовые. Первый тип конструкции подразумевает использование роликовых опор и довольно прост в изготовлении. Рельсовые ворота на сегодняшний день считаются устаревшими и используются редко.

Откатные ворота могут использоваться как для приватных так и для общественных участков

В интернете можно найти большое количество статей о том, как сделать своими руками откатные ворота. Для этого понадобятся минимальные навыки в сфере строительства, некоторое количество специализированных инструментов и терпение. Для начала нужно знать, что любые роликовые откатные ворота состоят из следующих элементов:

  • опора или тележка – на две опоры устанавливается консольная часть;
  • направляющая балка – принимает на себя нагрузку веса ворот;
  • нижний ловитель – принимает нагрузку опорного ролика при закрытых воротах;
  • верхний ловитель – снижает уровень парусности конструкции;
  • съемный ролик – является опорой для края ворот в то время, когда они закрыты;
  • верхний фиксатор или кронштейн – не дает створке уходить вбок;
  • подставка – основа для опор, по которым двигаются створки.

План конструкции раздвижных ворот

Начинать установку ворот нужно с возведения фундамента, который будет принимать на себя основную нагрузку конструкции. Сверху на нее устанавливаются опоры, по которым перемещается направляющая балка, последняя приваривается непосредственно к створкам.

Откатные ворота могут приводиться в движение вручную или при помощи электродвигателя. Оба типа конструкции подразумевают одинаковую схему монтажа.

Схема монтажа откатных ворот

Полезный совет! Выбирая материал для створок, учитывайте, что он должен быть достаточно жестким и прочным, так как вся конструкция подвержена воздействию ветра. Кроме того, полотно не должно прогибаться под собственным весом.

Как выбрать ролики для откатных ворот и другие комплектующие

На современном рынке существует огромное количество запчастей, из которых можно собрать сдвижные ворота своими руками. Основные критерии выбора – это ширина проема, высота створок и общий вес конструкции. Также подобрать комплектующие детали можно с помощью специальных программ на сайтах компаний-производителей.

Правильный выбор хороших комплектующих обеспечит надежность конструкции

Особое внимание стоит уделить воротам, ширина проема которых превышает 5 м. В этом случае нагрузка будет больше, чем 600 кг, а для этого нужен особый набор комплектующих для повышенных нагрузок.

Если вы решили собрать по видео откатные ворота своими руками, то вам нужны качественные комплектующие. Сначала по чертежам, фото и видео откатных ворот со средней балкой своими руками необходимо рассчитать максимальную нагрузку и другие параметры, а потом подирать наборы запчастей от нужного вам производителя. Ниже вы можете ознакомиться с параметрами наборов для монтажа разных фирм:

Производитель Вес створки, кг Ширина проема, м Длина балки, м
Ролтэк МИКРО до 350 до 3 4. 5
Alutech до 450 до 4 6
Ролтэк ЭКО до 500 до 4 6



Полезный совет! При выборе комплектующих, обратитесь с готовыми расчетами и чертежом к опытному специалисту. Так вы не только сэкономите свое время, но и приобретете лучший вариант запчастей.

Порядок установки откатных ворот

Монтаж ворот всегда следует выполнять в определенной последовательности:

  1. Создание фундамента.
  2. Монтаж кабельной разводки, если вы монтируете вариант с электродвигателем.
  3. Монтаж самих ворот и ответного столба.
  4. Монтаж автоматических устройств и проверка ворот в действии.

Для каждого из этапов монтажа откатных ворот своими руками, фото и чертежи в большом количестве можно найти в интернете.

Откатные ворота могут быть сделаны из различных материалов — дерева, металла, профнастила

Инструменты, необходимые для монтажа откатных ворот

Для установки откатных ворот понадобится ряд специализированных инструментов:

  1. Сварочный аппарат – лучше отдать предпочтение инверторной модели, она обеспечивает хорошее качество шва и не портит металл.
  2. Воздушный компрессор – используется для равномерной покраски ворот. Осуществить покраску можно и при помощи кисти или валика, однако с компрессором слой краски получится максимально равномерным.
  3. Болгарка и набор дисков – для нарезания металлических заготовок.
  4. Молоток, дрель, пассатижи, рулетка, уровень, клепатель.

Чертежи, схемы, эскизы, конструкции подвесных ворот своими руками можно скачать на многих профессиональных строительных сайтах. Там же вы найдете перечень специализированных инструментов, необходимых для изготовления того или иного типа ворот.

Устройство фундамента

Первый этап строительства фундамента – это разметка ямы. Для этого вдоль ограды участка отмеряется расстояние, которое равно 1/2 ширины проема ворот. Ширина ямы под бетонное основание – примерно полметра в сторону участка.

Швеллер 200 мм укладывается вплотную к столбу

Если есть такая возможность, то в качестве опорных столбов рекомендуется использовать столбы забора. В противном случае монтируется ответный столб, яма под который располагается напротив ямы для фундамента, и с противоположной стороны от проема. В случае установки автоматических ворот, обязательно нужно предусмотреть место для укладки электрического кабеля. В качестве кожуха можно использовать металлическую или ПВХ трубу с диаметром около 25 мм.

Полезный совет! Грунт в яме вынимается на глубину промерзания почвы, то есть не меньше, чем на 2 м.

Закладной элемент изготавливается из швеллера, к которому снизу привязываются отрезки арматуры. Сам элемент помещается в яму, чтобы швеллер как можно плотнее прилегал к столбу забора. Горизонтальное положение швеллера параллельно направлению открывания ворот стоит проверить при помощи уровня.

Поверх закладного элемента заливается бетон, уровень которого должен быть чуть выше поверхности элемента. После этого бетону нужно дать застыть, это занимает от 6 суток. После застывания бетонного фундамента можно приступать непосредственно к монтажу ворот.

Схема бетонирования основы под откатные ворота

Описанный выше способ является самым распространенным, однако существует еще ряд вариантов, как обустроить фундамент:

  1. Устройство свайного монолитного фундамента – в грунт вкапываются два армированных столба, соединенных между собой швеллером. Этот способ является наиболее экономичным, так как не подразумевает использование большого количества бетона. Для выемки грунта при таком методе можно использовать самый обычный садовый бур. Глубина отверстий под опоры должна быть не менее 2 м и 20-30 см в диаметре. Каждое из отверстий должно быть расположено как можно ближе к забору, и соединяться друг с другом небольшой траншеей.
  2. Свайный винтовой фундамент. Для его монтажа не нужно проводить земельные и бетонные работы, он не занимает много времени. Как видно из названия, такой фундамент представляет из себя сваи, которые вбиваются или вкручиваются в землю. Для того, чтобы сваи прослужили как можно дольше, их необходимо покрывать эпоксидной смолой или оцинковывать.

Схема монтажа откатных ворот на винтовых сваях

Монтаж ворот

При монтаже ворот на дачу своими руками, сначала нужно выполнить разметку. Для этого по линии проема натягивается шнурок, обозначающий траекторию движения створки. Затем выполняется фиксация регулировочных площадок.

После установки площадок нужно определить крайние положения роликовых опор. Для этого нужно отступить на 15 см от края проема вдоль закладного элемента и провести касательную для первой тележки. Крайнее положение для второй тележки рассчитывается по следующей формуле: из длины ворот (с консольной частью) отнимается 100 мм по плоскости закладного элемента.

Подробная схема монтажа роликовых ворот с калиткой

После проведения всех расчетов, можно приступать к монтажу раздвижных ворот своими руками, видео этого процесса при необходимости можно найти в сети. При помощи сварочного аппарата привариваются регулировочные площадки второй тележки, после чего вкатывается в проем и регулируется створка.

Последовательность действий выглядит так:

  1. Полотно снимается с роликовых тележек.
  2. Тележки снимаются с регулировочных площадок.
  3. Площадки привариваются к закладному элементу.
  4. На площадках закрепляются роликовые тележки.
  5. На тележки задвигается полотно ворот.
  6. Ворота закрываются.
  7. При помощи гаечного ключа осуществляется доводка и окончательная регулировка створок.

Пример установленных откатных ворот на участке

Для того чтобы тележки правильно крепились внутри несущего профиля, нужно в местах их креплений к площадкам ослабить верхние гайки, и несколько раз открыть и закрыть ворота. Если створка ходит достаточно свободно, то гайки нужно закрутить обратно. Если после этого полотно двигается с трудом, то стоит поправить перекосы тележек в перпендикулярной плоскости к движению полотна.

Когда движение полотна отрегулировано, можно приступить к установке концевого ролика. Он размещается внутри несущего профиля, фиксируется крепежными болтами, после чего крышка элемента приваривается к профилю ворот. Ее также можно прикрепить болтами, однако сварка в этом случае будет надежнее.

Установка концевого ролика на откатные ворота

Полезный совет! В зимний период внутрь несущего профиля может попадать снег, затрудняя движение створки. Для того чтобы этого не происходило, с внутренней стороны ворот приваривается заглушка несущего профиля.

Чертежи откатных ворот своими руками также подразумевают установку верхнего фиксатора с роликами. При этом ролики должны захватывать верх полотна, а кронштейн должен быть направлен отверстиями в сторону опорного столба.

Конструкция верхнего ловителя с роликами

В некоторых случаях для укрепления полотно можно обшить профилированным металлическим листом. Крепление листа на полотно осуществляется при помощи саморезов или клепок, второй метод надежнее. Ели нужно смонтировать несколько листов, то они накладываются внахлест.

Важный элемент конструкции ворот своими руками (чертежи, схемы, эскизы это подтверждают) – уловитель. Нижний уловитель уменьшает нагрузку на роликовые тележки, когда ворота находятся в закрытом положении. Поэтому монтируется он при полностью закрытых воротах. Под концевой ролик подводится нижний уловитель с таким расчетом, чтобы его опорная поверхность была выше уровня концевого ролика.

Верхний уловитель в закрытом положении ворот своими верхними скобами должен касаться защитного уголка передней кромки полотна.

Схема установки нижнего уловителя

Окрашивание ворот

При желании, после установки конструкции, створки ворот можно окрашивать в различные цвета. Краска должна быть долговечной и стойко переносить разного рода неблагоприятные природные воздействия. Для того чтобы слой краски держался как можно дольше, поверхности нужно предварительно зачистить при помощи болгарки или шкурки, а затем обезжирить ацетоном.

После зачистки ворота грунтуются. Делать это можно при помощи кисти, валика или окрасочного пистолета. Последний вариант предпочтительнее, так как позволяет избежать неровностей и разводов. После грунтовки наносится окрасочный слой. После его высыхания окрашивание повторяется. Разные типы краски и при разных погодных условиях могут высыхать от нескольких часов до нескольких дней.

Установка откатных ворот: схема и монтаж

Автор Optimist На чтение 10 мин. Опубликовано

Ворота консольного типа, открывающиеся путем движения направляющей по роликовым опорам в сторону от проема, называют по-разному: откатные ворота, сдвижные ворота, консольные откатные ворота. Статья пригодится тем, кто интересуется как сделать откатные ворота своими руками и содержит инструкцию по монтажу откатных ворот. Ниже приведены схема откатных ворот, чертежи откатных ворот, рекомендации по подготовке проема, схема фундамента откатных ворот, рекомендации по монтажу откатных ворот.

Устройство откатных ворот

Схема откатных ворот
  1. Направляющая балка
  2. Опора роликовая (тележка)
  3. Ролик концевой съёмный
  4. Ловитель нижний
  5. Ловитель верхний
  6. Верхний фиксатор с роликами (кронштейн)
  7. Подставка

На фундаменте для сдвижных (откатных) ворот установлены две несущие роликовые опоры. К нижнему краю полотна для откатных ворот приварена направляющая балка. Опоры воспринимают основную нагрузку от ворот и обеспечивают перемещение створки. Опоры монтируются на подставки либо при помощи закладных болтов.

В консольной части ворота устанавливаются на несущих роликовых опорах. Ролики опор находятся внутри несущей балки. Откатные ворота такой конструкции легко открывать вручную, она обеспечивает надежную работу привода в зимнее время.

Необходимое условие при изготовлении сдвижных ворот

Створка ворот должна быть жёсткой для того, чтобы выдерживать весовые и ветровые нагрузки. Полотно не должно изгибаться под собственным весом. Направляющая приваривается к жёсткой створке.

Чертежи откатных ворот

Для изготовления внешней рамы ворот используется профильная труба 60х40х2 мм, обрешетка изготавливается из трубы 20х20х1,5 мм. Чертеж рамы ворот для проема шириной 3 метра приведен ниже:

К готовой конструкции рамы ворот приваривается направляющая (на чертеже представлена направляющая «ЭКО» от РОЛТЭК)

Выбор комплектующих

Тип комплектующих для откатных металлических ворот подбирается исходя из общего веса устанавливаемых ворот, ширины перекрываемого проема и высоты плотна ворот. Основным элементом конструкции откатных ворот, определяющим работоспособность и долговечность является направляющая. Рекомендуем использовать комплектующие для ворот Ролтэк.

Изготовление и монтаж

Изготовить откатные самонесущие ворота своими руками и осуществить монтаж откатных ворот можно, зная некоторые особенности монтажа и конструкции откатных ворот. Полотно откатных ворот движется вдоль забора со стороны участка (дома). Поэтому необходимо предусмотреть место, куда будет откатываться полотно ворот.

На схеме — вариант с правой стороной отката ворот. Ворота движутся вдоль забора изнутри территории, поэтому надо предусмотреть, чтобы их движению не было помех. Расстояние, куда будут откатываться ворота должно быть больше ширины проема ворот на размер консольной части (часть, которая не закрывает проем и служит противовесом).

Длинна консольной части – это, примерно, 1/2 ширины проема. Соответственно участок, необходимый для движения ворот, в длину должен быть не менее, чем ширина проема *1,5 а в ширину, обычно, достаточно 400 мм. Если проем соответствует требованиям, то Вы можете установить откатные ворота.

Для монтажа откатных ворот своими руками потребуется:
  1. Заложить фундамент: разметить яму и вынуть грунт, изготовить и установить закладной элемент, залить яму бетоном
  2. Если ворота будут автоматизированы, сделать разводку кабелей
  3. Установить ворота и ответный столб
  4. Установить автоматику для откатных ворот

Изготовление бетонного основания

Разметка ямы под фундамент для откатных ворот

В стороне отката ворот, начиная от края проема, вдоль забора отложите расстояние равное половине ширины проезда (это размер бетонного основания в длину). Отступите от плоскости забора примерно 500 мм в глубину территории, по всей длине этого отрезка, и Вы получите периметр ямы, необходимой для изготовления фундамента откатных ворот.

Если столбы забора не могут быть использованы в качестве опорных для откатных ворот – надо с противоположной стороны проема, напротив ямы под бетонное основание, разметить яму под ответный столб. Яма должна быть расположена таким образом, чтобы установленный в ней столб мог примыкать к линии забора изнутри, не заужая проем.

Если ворота будут автоматизироваться, то нужно предусмотреть возможность прокладки кабеля под проезжей частью между столбами. Для этих целей используйте металлическую или пластиковую трубу с внутренним диаметром не менее 25 мм.

Выемка грунта

Грунт вынимается на глубину, превышающую глубину промерзания, не менее 200 мм. Для Подмосковья глубина промерзания – 1,5 м., соответственно глубина ямы под фундамент – не менее 1,7м.

Изготовление закладного элемента

Для изготовления закладного элемента Вам потребуется швеллер 16, длинной равный длине ямы под бетонное основание, и арматура d 12 для связей и арматурной решетки. Сначала к заготовке из швеллера привариваем отрезки арматуры или уголки, в длину приблизительно по 1500 мм.

Далее привариваем поперечные связи из той же арматуры.

Установка закладного элемента в готовую яму

Получившуюся конструкцию опускаем в яму арматурой вниз и фиксируем так, чтобы боковая поверхность швеллера вплотную прилегала к имеющемуся столбу забора. Тело швеллера должно располагаться строго горизонтально (используйте уровень) и параллельно линии движения ворот.

Особое внимание стоит обратить на уровень расположения верхней плоскости закладного элемента относительно уровня дорожного покрытия в проеме ворот. От того, на каком уровне, по высоте будет установлен закладной элемент, зависит зазор от дорожного полотна до нижней кромки ворот.

Если закладной элемент установлен вровень с уровнем дорожного покрытия, то при использовании регулировочных площадок, минимальный зазор под воротами (расстояние от дорожного покрытия до нижней кромки полотна ворот) составит 100-110 мм. Увеличить зазор на несколько сантиметров при помощи регулировочных площадок возможно, а уменьшить зазор уже не получится (при условии сохранения технологичности крепления опорных роликов).

В случае если стандартный зазор в 70-100 мм Вас не устраивает, устанавливать закладной элемент необходимо по уровню ниже проезжей части на желаемое расстояние.

Отдельно хочется остановиться на случаях, когда столбы забора нельзя использовать, как опорные для откатных ворот или же когда верхняя кромка ворот декорируется «короной» или пиками, а так же на случаях, когда есть необходимость установки двух опорных столбов.

Два опорных столба рекомендуется устанавливать на глухие откатные ворота, перекрывающие проем более 4500 мм, для увеличения стабильности полотна откатных ворот при парусных нагрузках, в период открывания-закрывания.

Необходимо подготовить один или два опорных столба, в зависимости от случая, который соответствует ситуации (слабые столбы или широкие ворота). Размер столбов должен быть на 50 мм больше высоты от фундаментного основания до верхней кромки ворот. Готовые столбы (или столб) устанавливают в яму и связывают с закладным элементом так, как показано на рисунке.

Закладная деталь для откатных ворот с двумя опорными столбами.

Заливка ямы бетоном

После того как Вы установили закладной элемент, необходимо залить яму бетоном. Уровень бетона в яме не должен покрывать поверхность закладного элемента. После того, как Вы залили закладные бетоном, необходимо дать время бетону застыть, не менее 6 суток.

Установка ворот

Определите и обозначьте линию движения ворот

Натяните шнурку вдоль проема, обозначив всю линию движения полотна ворот. При этом расстояние от ответного столба до шнура должно быть 20-30 мм. Шнур, лучше всего расположить на высоте 150-200 мм. Это будет касательная линия к внешнему краю несущего профиля.

Подготовка роликовых тележек к монтажу

Зафиксируйте регулировочные площадки на платформе роликовых опор, как показано на рисунке.

Определение границ положения роликовых опор

От края проема, по плоскости закладного элемента, отступите 150 мм и очертите линию. Это будет касательная переднего края первой роликовой опоры. Крайнее положение второй роликовой опоры определяется следующим образом: необходимо измерить общую длину ворот, включая консольную часть; вычесть из этого размера 100 мм; отложить получившийся отрезок, начиная от края ответного столба, через проем, на плоскости закладного элемента. Это будет касательная внешнего края второй роликовой опоры.

Сборка

Подготовленные к монтажу роликовые тележки последовательно вставьте внутрь несущего профиля. Сместите их к центру ворот. Поставьте ворота вертикально, роликовыми опорами на закладной элемент. Установите первую и вторую опоры вплотную к соответствующим касательным, а ворота, параллельно и вплотную к шнурке.

Регулировка горизонтального положения щита и положения роликовых опор

Прихватите сваркой регулировочные площадки второй роликовой опоры. Затем выкатите ворота в проем до конца и сделайте, если потребуется, окончательные регулировки горизонтального положения ворот. После этого необходимо прихватить регулировочные площадки первой роликовой опоры.

  1. Снимаем полотно откатных ворот с роликовых опор.
  2. Снимаем роликовые опоры с регулировочных площадок.
  3. Обвариваем, по контуру, регулировочные площадки, приваривая их к закладному элементу.
  4. Крепим роликовые опоры на регулировочные площадки.
  5. Задвигаем полотно откатных ворот на роликовые опоры.
  6. Устанавливаем ворота в закрытом положении.
  7. Установите уровень на плоскость несущего профиля, и при помощи гаечного ключа выставьте полотно откатных ворот в горизонт, используя регулировочные площадки (поднимая или опуская, друг относительно друга, роликовые тележки на шпильках регулировочных площадок).

*Горизонтальное положение откатных ворот выставляется только для закрытого состояния ворот.

Регулировка положения роликовых опор внутри несущего профиля

Ослабьте крепления роликовых опор к регулировочным площадкам (только верхние гайки) и откатайте ворота в диапазоне, от крайнего закрытого до крайнего открытого положения. Это делается для того, чтобы роликовые опоры заняли правильное положение внутри несущего профиля. Убедившись в том, что ворота катаются легко, затяните крепления роликовых опор.

После этого проверьте, нет ли каких нежелательных изменений в качестве качения ворот. Если после протяжки полотно откатных ворот стало двигаться хуже, обязательно прослабьте крепеж и устраните возможные перекосы роликовых опор на крепеже.
*Особое внимание нужно обратить на плоскость, поперечную движению ворот.

Установка концевого ролика и заглушки несущего профиля

Вставьте концевой ролик внутрь несущего профиля, со стороны передней кромки полотна ворот, и затяните крепежные болты. И поставьте точку сварки между крышкой концевого ролика и несущим профилем. Сварка необходима потому, что при ручном использовании откатных ворот концевой ролик зачастую является концевым упором. А, учитывая инерцию полотна ворот, болтовое соединение не удержит концевой ролик на месте.

С тыльной стороны ворот необходимо установить на место и приварить заглушку несущего профиля. Заглушка поставляется в комплекте с воротами. Устанавливать заглушку необходимо для того, чтобы зимою, в процессе открывания ворот, снег не набивался внутрь несущего профиля. Поскольку если таковое произойдет, то в момент закрывания укатанный роликами снег может заклинить ворота.

Установка верхнего направляющего кронштейна

Ослабляем крепеж роликов направляющего кронштейна. Устанавливаем его над полотном ворот так, чтобы ролики обхватывали верхнюю кромку полотна, а сторона направляющего кронштейна с отверстиями для крепежа должна быть направлена в сторону опорного столба. Прижмите кронштейн к опорному столбу. Закрепите кронштейн на опорном столбе. С помощью уровня установите полотно ворот в вертикальное положение и зафиксируйте его роликами направляющего кронштейна.

Обшивка полотна ворот

Если откатные ворота с обшивкой, то следующим шагом будет монтаж профлиста на раму. Лист можно заказать нарезанным в размер по высоте и ширине. Монтаж листов нужно начинать от передней кромки ворот. Лист вкладывается внутрь периметра рамы и крепится на обрешетку ворот саморезами по металлу или клепается. Второе предпочтительнее.

После того, как первый лист закреплен, устанавливаем второй лист внакладку на первый на одну волну и крепим его. Продолжаем укладку и монтаж листов последовательно до заполнения полотна. Если последний лист не укладывается в периметр, то его подрезают в размерю

Монтаж верхнего и нижнего уловителей

Нижний уловитель предназначен для частичного снятия нагрузки с роликовых опор в момент, когда ворота находятся в закрытом состоянии. Его монтаж производится только при полностью нагруженных воротах. Для определения положения нижнего уловителя закройте ворота и подведите его снизу под концевой ролик до плотного касания. Опорная плоскость уловителя не должна быть выше положения концевого ролика.

Верхний уловитель предназначен для удержания полотна ворот от раскачивания при парусных нагрузках в закрытом положении. Монтаж верхнего уловителя производится на уровне защитных уголков установленных на передней кромке полотна, таким образом, чтобы в закрытом положении эти уголки касались скоб верхнего уловителя.

Монтаж автоматики

Для того, чтобы электропривод мог перемещеть створку откатных ворот к ней крепится зубчатая рейка. Эта деталь универсальна и подходит к электроприводам для ворот любого производителя. Рейка продается кусками по 1 метру в комплекте с крепежом.

Automatic Gate Solutions - дом самого большого в Австралии ассортимента ворот и средств автоматизации.
