Строгальный станок из электрорубанка своими руками: Как сделать фуганок из электрорубанка своими руками

Содержание

Станина для электрорубанка, электрорубанок со станиной

Времена, когда деревянные избы строились без единого гвоздя канули в Лету. Прогресс можно заметить во всем. Появляются новые материалы, меняются технологии. И лишь одно остается неизменным - древесина используется повсюду и является элитным материалом. Богатство расцветок и фактур позволяют использовать ее для всех работ, а экологичность и свойства данного материала делают его универсальным. Стоит также отметить, что немного изменилось и деревообрабатывающее оборудование, хотя его основные принципы остались прежними. В настоящее время для обработки дерева также используют рубанок, но не ручной а электрический. А еще, для удобства применяется станина для электрорубанка.

Какие работы под силу электрорубанку?

Давайте первоначально разберемся, для чего нужен рубанок. Инструмент используют для многих типов работ. Входят сюда:

  • снятие лишнего пласта древесины;
  • удаление зазубрин и заусенцев;
  • скругление фасок;
  • выравнивание поверхности;
  • придание приятного внешнего вида поверхностям;
  • выборка пазов.

Станина для электрорубанка нужна, чтобы инструмент можно было закрепить на столе и использовать в качестве стационарного фуганка. Что же касается принципа работы оборудования, он заключается в следующем: электродвигатель, питающийся от сети приводит в движение (посредством зубчатого ремня) барабан с закрепленными ножами. Они и обрабатывают нужную поверхность. Однако следует отметить, что с течением времени приводной ремень изнашивается, т.е требует замены. Производители учли этот момент и расположили его под кожухом. Так заменить ремень можно без проблем.

Технические характеристики инструмента

А теперь немного о характеристиках оборудования. Приобрев электрорубанок со станиной и открыв документацию по инструменту, первое, что вы увидите – потребляемую мощность. Измеряют ее в ваттах. Мощность показывает, насколько сложную работу способно выполнять оборудование. Также, по данному параметру можно косвенно судить о том, где прибор возможно использовать (ведь не каждая электросеть способна выдать нужную мощность).

Не менее важным параметром для такого электроинструмента, как электрорубанок со станиной является скорость вращения барабана без соприкосновения с поверхностью (на холостом ходу). Измеряется она в оборотах за минуту. А приняв ко вниманию то, что ножей у инструмента 2, получается, что за один оборот барабана, ножи касаются поверхности дважды.

Также нужно обратить внимание на глубину строгания. Данный показатель указывает, какой максимальный слой материала можно снять за один подход.
И чем он будет больше, тем быстрее вы сможете добиться нужного качества и толщины пиломатериала.

Как сделать фуганок из электрического рубанка

Превращение электрического рубанка в фуганок не займет много времени и усилий. Материалы тоже не нужны. Первый вариант использования электрического строгального станка в качестве фуганка предусматривает вертикальное расположение рабочей поверхности и режущего ножа.

Такое размещение позволяет обрабатывать как узкие, так и широкие заготовки. В этом случае заготовка свободно перемещается по поверхности стола.

Идея адаптации довольно проста, но нюанс в том, что она не подходит для использования на обычном столе. Для ее использования вам понадобится столярный верстак специальной конструкции с возможностью внешнего бокового монтажа.

Установите электрический рубанок в вертикальном положении. Стоит отметить, что устройство выполнено из фанеры толщиной 12 мм.

Вставьте крепежные болты в Т-образный профиль и не зажимайте их, а лишь слегка закрепите;

Нужно снять прижимную пластину и установить ее;

Мы ставим прижимную пластину на место, но не затягиваем ее, а лишь слегка притяним;

Выставляем рабочую поверхность строгального станка строго перпендикулярно столешнице с помощью измерительного инструмента;

Угол должен соответствовать 90º. Угол может быть получен с помощью винтового соединения M8. Гайка установлена ​​в фанерной плоскости, а проходящий через нее винт упирается в рукоятку электрического рубанка, тем самым изменяя угол между подошвой и поверхностью стола. На рукоятке инструмента до места, где будет нажиматься винт, желательно установить металлическую пластину на двухстороннюю клейкую ленту. После установки необходимого размера, винт должен быть затянут с помощью контргайки;

Мы снимаем стандартную боковую опору со строгального станка и вместо нее ставим защитную крышку, сделанную своими руками. В качестве защитного стержня лучше всего использовать шпильку Ø8 с резьбовым концом 30 мм. Размер корпуса 150х150 с закруглением;

Отличительной особенностью данной установки является возможность установки ножей по касательной. Тогда чистота работы улучшается, и заготовка устанавливается гораздо проще;

После того, как все настройки завершены, затяните все барашковые гайки и установите дополнительные зажимы, чтобы избежать случайного нарушения настроек в процессе свиста.

Обратите внимание, что плоский режущий инструмент не касается поверхностей стола. Этот момент необходимо учитывать при изготовлении приборов.

В качестве зажима можно использовать плоскую доску или планку, предварительно установив и зажав их зажимами, и еще более правильно сделать гребень, следуя примеру фрезерного станка.

Перед установкой мы устанавливаем глубину обработки. Рекомендуемая величина удаления материала за один проход - не более 1 мм. Теперь нужно зажать зажимную гребенку, которая по всей длине должна идти по нерегулируемой стороне рабочей поверхности плоскости.

Всасывание опилок лучше ориентировать вниз. Это исключит засорение трубы. В таком положении отходы обработки можно собирать без подключения принудительного всасывания стружки, для этого достаточно связать полиэтиленовый пакет.

Из-за того, что включение электрического рубанка заблокировано, лучше всего включить его с помощью удаленной розетки, но если этого нет, необходимо использовать выключатель, размещая его в удобном месте рядом с рабочим фуганком.

Далее возьмите заготовку и проверьте работу электрического фуганка, изготовленного вручную. Проверяем обработанную поверхность на чистоту и перпендикулярность плоскостей. Новый строгальный станок на основе электрического строгального станка готов к использованию.

Как отмечалось ранее, для вертикальной установки фуганка требуется профессиональный стол.

Станина для электрорубанка своими руками

Рекомендуется для станины брать металлический уголок. Своими руками сделать такую конструкцию можно из станины с 3 опорами, двух шпинделей, шагового двигателя (2 кВт) и труб, которые применяются в качестве держателей.

Опорная станина на столе для ручного инструмента выполняет функцию направляющей своими руками. Она контролирует направление, в котором осуществляется распил, и фиксирует заготовку. Если хотите сделать самодельный электрорубанок на станине, то смотрите видео:

Стоит заметить! Если станина изготавливается под ручной вариант электрорубанка, столешницу рекомендуется сделать металлической.
Лист металла 2-3 мм стоит обрамить в основании ребрами жесткости, например металлическим уголком.

Cамодельный фуговальный станок

Для изготовления самодельного фуговального станка понадобятся три вещи: проект, материалы и инструменты. Все они взаимосвязаны, так как проект напрямую зависит от того, какие материалы доступны и какие инструменты доступны.

Металлическая конструкция может быть собрана с помощью болтовых соединений. Эта опция будет иметь некоторые положительные свойства: при необходимости без больших усилий можно легко демонтировать конструкцию.

Для столяра наиболее удобным вариантом является деревянная конструкция, но она уступает металлу по жесткости и сроку службы некоторых элементов станка. Кроме того, некоторые узлы не могут быть сделаны из дерева.

Некоторые комплектующие всеже самому изготовить не удасться и их придется купить:

  • вал с ножами, фиксирующие клинья, набор подшипников, вилка;
  • электрический двигатель;
  • ремень и шкивы;
  • устройство для пуска.

Чтобы составить проект, вам необходимо решить, какие функции будет выполнять устройство. Возможны следующие варианты:

  • Фуговальный станок (им строгать детали можно только с одной стороны и без калибровки).
  • Многооперационное устройство (может быть использовано для распиловки, строгания, сверления канавок и фрезерования, в качестве рейсмусового станка).
  • Двухоперационный станок, выполняющий функцию дисковой пилы и фуганка.
  • Фуговальный станок.

Фуговальный станок является самым простым в изготовлении, требует меньше инструментов, материалов и навыков.

Рейсмусовый станок из электрорубанка своими руками: методика изготовления устройства

Рейсмус является одним из самых необходимых инструментов для обработки дерева. При помощи его строгается ровная плоскость с заданной толщиной, то есть выравнивается поверхность материала для распилки.

Приобрести этот строгальный станок можно как в готовом виде, так и изготовить самостоятельно. Покупка готового оборудования обойдётся достаточно дорого, поэтому прибегать к этому варианту стоит только в том случае, если планируется использовать его для обработки деревянных деталей на заказ. Для обычной бытовой работы подойдёт и вручную изготовленный инструмент.

Самодельный рейсмус из электрорубанка

Изготавливается фуговальный станок по дереву своими руками из электрорубанка, он является основной составляющей инструмента. Непосредственно им и строгается пиломатериал. Не стоит переживать за работоспособность вручную изготовленного механизма — как показывает практика, качество изделий не сильно снижается при использовании такого станка, в сравнении с покупным оборудованием.

Для начала необходимо определиться с размером деталей, которые планируют создавать на будущем инструменте. В соответствии с выбранными размерами уже выбираются и размеры самого станка. Определяются ширина и высота корпуса оборудования, длина шпильки, длина направляющих рейсмуса.

Что понадобится для изготовления самодельного рейсмуса своими руками:

  1. Незанятый ручной электрорубанок.
  2. Чертежи рейсмуса из электрорубанка своими руками.
  3. Фанера и бруски для сборки корпуса оборудования, как материал для сборки корпуса.
  4. Небольшое количество свободного времени.

Лучше всего будет составить собственный чертёж, ориентируясь на конкретные особенности как имеющегося электрорубанка, так и деталей, которые будут изготавливаться при помощи настольного фуганочного станка. Можно, конечно, следовать уже готовому чертежу, но это уже более сложная задача.

Шпильки и направляющие

Потом нужно правильно определить расположение шпильки, с помощью которой рейсмус будет подниматься и опускаться.

От того, насколько удачно она будет расположена, напрямую зависит эффективность будущего станка в работе над деталями.

Например, можно расположить её в самой середине корпусной части инструмента, что делается довольно часто неопытными мастерами. Но это далеко не самый лучший вариант, так как не обеспечивает удобство в работе, а также не дает надёжную и лёгкую фиксацию. В идеале, для того, чтобы никаких особых трудностей при работе с инструментом не возникало, нужно расположить шпильку между передней и задней ручкой инструмента.

Чтобы обеспечить шпильке необходимую мобильность, на верхней крышке рейсмуса, переделываемого из рубанка, устанавливается подшипник качения. На среднюю пластину устанавливается гайка — с её помощью высота расположения рейсмуса становится легко регулируемой, с небольшим шагом и повышенной точностью.

Направляющие станка способствуют эффективности и точности при обработке заготовок. Делаются они из самых обыкновенных деревянных брусков, на которые не уйдёт слишком много средств. По длине они должны быть чуть-чуть больше, чем деталь, для которой предназначаются, то есть нужно выполнять их не прямо по длине заготовок, а оставлять небольшой запас.

Помимо всего прочего, нижняя плоскость разметочного станка должна быть устроена так, чтобы по ходу работы она могла находиться параллельно к его ножам. Так можно будет достичь максимальной точности при обработке той или иной детали.

Если же она будет находиться под электрорубанком, добиться этой точности окажется не так-то просто, и эффективность инструмента будет не такой, как ожидалось. Но если все сделано правильно, станки, устроенные по такому принципу, порадуют мастера.

Рейсмусовые станки по дереву

Любому мастеру нужна инструкция по изготовлению таких устройств, как самодельные рейсмусовые станки по дереву. Сделать этот механизм не очень сложно. Первым делом нужно взять лист фанеры длиной 500 м и шириной 400 мм, толщиной не менее 15 мм. Он послужит основой будущего устройства. Затем из другого куска фанеры той же толщины изготавливаются подставки для электрорубанка, и они крепятся к основе. Закрепляются они шурупами к тыльной стороне листа фанеры. Туда же устанавливается и электрорубанок.

Потом под рейсмусный электрорубанок устанавливается платформа, в центре которой необходимо проделать отверстие. Отверстие это вырезается лобзиком прямо по форме электроприбора, а сам прибор закрепляется на нем шурупами.

Далее, собирается приводной механизм и ставится на основную платформу. С его помощью она опускается и поднимается. В каждом из четырех углов основы, на которой уже установлен электрорубанок, монтируются винты с крупной резьбой. С их помощью можно регулировать толщину материала, подвергающегося обработке.

Меры безопасности

Чтобы уберечь себя от травм в процессе работы с электроинструментом, не помешает ознакомиться с кое-какими правилами безопасной эксплуатации. Помимо прочего, соблюдение мер предосторожности поможет продлить срок использования самодельного станка.

  1. Прежде чем в очередной раз включить инструмент, необходимо убедиться в том, что его проводка не оголена, а все элементы зафиксированы должным образом.
  2. При обрезке заготовок обязательно использование защитных очков.
  3. При обработке грубых деталей руки необходимо держать в перчатках.
  4. Нельзя допускать каких-либо дефектов и повреждений на поверхности шпилек и ножей. Иначе они должны быть немедленно заменены на новые.
  5. Не допускать попадания металлических компонентов на поверхности обрабатываемых деталей. Это гвозди, винты и саморезы. Есть риск получить травму при работе с инструментом, а также можно окончательно вывести его из рабочего состояния.
Оцените статью: Поделитесь с друзьями!

Изготовление фуганка из электрорубанка в домашних условиях.

Какие есть способы сделать из ручного фрезера фуговальный станок? Самоделки фуганки строгальные и циркулярные станки

Фуговальный станок используется для обработки древесины механическим способом при помощи режущего инструмента. На нем производится строгание в прямолинейном направлении деревянных деталей по поверхности или кромкам. По числу режущих механизмов различают двусторонние и односторонние станки, первый вариант оборудования предназначен для фугования двух смежных между собой поверхностей одновременно.

Подача заготовки в работу организовывается механизированным или ручным способом. Для механического передвижения детали используют приспособление автоматической подачи, пристроенное к станку, или конвейер, встроенный в агрегат. Для очистки от пыли и стружки предусмотрены стружкоприемники.

Устройство фуговального станка

Агрегат состоит из конструкционных частей:

  • станины;
  • стола;
  • веерного ограждения;
  • направляющей линейки;
  • ножевого вала.

Станина предназначена для поддержания всех элементов станка и обрабатываемых заготовок и выдерживает значительный вес. Ее изготавливают из профиля с большим запасом прочности, например, швеллера или двутавра.

Стол оснащен двумя плитами - передней и задней. Задняя плита своей поверхностью располагается касательно контура цилиндрической формы, получаемого при кручении ножевых лезвий. Поверхность передней плиты располагается ниже от задней на толщину снимаемого слоя за один проход детали. Направляющая линейка и рабочий стол изготавливают с гладкими и ровными поверхностями.

Вал для ножей установлен между плитами рабочего стола. Режущие ножи подбирают одинаковой формы и веса, а кромки ножей устанавливают так, чтобы они одновременно и равномерно описывали цилиндрический контур обработки.

Направляющая линейка располагается в пазах на рабочих поверхностях и закрепляется болтами. Линейка сдвигается поперек стола при изменении ширины заготовки.

Веерное ограждение вала укрепляют на передней плите рабочего стола. Для защиты ножевого вала предусмотрена прижимающая пружина веерного контура к направляющей линейке.

Наиболее удобно работать с заготовками от одного до полутора метров, короткие детали опасно и неудобно удерживать, длинные вырываются из-за того, что их размеры превышают длину стола. Щель ножевого вала оснащается двумя стальными накладками, крепящимися заподлицо с поверхностью. Расстояние от края накладки до описываемого лезвиями контура не должно быть менее 3 мм , при этом края отшлифованы, с них удалены зазубрины и впадины.

Ножевые валы выполняют цилиндрической формы, но не рекомендуется для этого применять сегментные накладки, которые в процессе отеляются из-за большой центробежной силы или расслабления крепления. Распространен способ зажима ножей в пазы трапециевидной формы и фиксации болтами и клиньями, в этом варианте при вращении ножи дополнительно заклиниваются.

Подготовка фуговального агрегата к работе

Перед началом строгания настраивают конструктивные части и контролируют установку рабочих элементов.

Регулировка стола фуговального станка

Разницу поверхностей задней и передней плит устанавливают в диапазоне от 1,25 до 1,5 мм, это дает возможность выверки плоскости за два прохода заготовки. Чтобы в процессе работы параметры установки задней плиты не изменились, предусмотрены стопорные устройства для фиксации. Между ножевым валом и губкой задней плиты стола обеспечивают расстояние 5 мм.

Материалом для плит стола служит серый чугун. С обратной стороны рабочей плоскости выполнены жесткие ребра для снижения вибрационного движения. Для предотвращения износа плитных торцов при истирающей нагрузке делают стальные накладки, они же служат для уменьшения расстояния от кромок лезвий и обеспечивают дополнительную безопасность работы.

Установка рабочих лезвий

Ножи выбирают с прямолинейными лезвиями, отклонение проверяют щупами и проверочной линейкой, при этом зазор не должен превышать 0,1 мм. Подготовленные и проверенные ножи устанавливают в последовательном порядке, при этом кромки лезвий выступают над краем стальных пластин щели на 1−2 мм. Параллельность ножей между собой проверяют контрольным бруском или специальным индикатором.

При использовании индикатора точность установки больше, чем при использовании контрольного бруска. Избегают перекосов лезвий при закреплении, они должны располагаться на общем цилиндрическом контуре вращения, при этом ось цилиндра совпадает с осью вала для ножей. Запрещается использовать любые типы прокладок при установке лезвий, ножи, пришедшие в негодность от стачивания или изменения ширины лезвия, заменяются в обязательном порядке.

Контрольный брусок

Используется для настройки фуговального станка при установке режущих лезвий. Приспособление изготавливают из твердых пород высушенной древесины, контрольные грани обрабатывают с высокой точностью. Бруски выполняют сечением:

  • 20×30 для длины 400 мм;
  • 20×50 для длины 400 или 500 мм;
  • 30×50 или 30×70 для длины 500 мм.

В процессе использования бруска его грани проверяют и дополнительно выверяют и фугуют для удаления зубцов и впадин. При установке ножей измерительное приспособление располагают на задней плите рабочего стола. Поворачивая вал рукой, добиваются касания лезвий нижней стороны бруска. Положение контролируют в трех точках вала, посередине и на концах на расстоянии 70−100 мм от края. Регулировку проводят до тех пор, пока не добьются равномерного выступания ножей на всех промежутках и одинакового касания.

Фуговально-рейсмусовый агрегат

Является комбинированным станком с сочетанием рейсмусовой и фуговальной обработки. После начальной распиловки досок они поступают для окончательного устранения всех неровностей. Отличается от фуговального агрегата тем , что позволяет строгать на выбранную глубину. Ножевой вал с лезвиями располагается между приемочным столом, скрепленным со станиной, и приемочной поверхностью, в некоторых моделях режущий инструмент устанавливается под столом или сверху плоскости. Чтобы выставить его в размер и отрегулировать, применяется линейка, закрепленная на корпусе.

Одновременная фуговальная и рейсмусовая обработка позволяет строгать заготовку на выбранную глубину, поэтому его используют в крупных производственных мощностях. Отлично работает в условиях строительной площадки, куда подвозят древесину с первичной обработкой, а последующее строгание в размер производится на площадке перед установкой в конструкцию.

Изготовление станка своими руками

Для начала определяются с числом функций будущего агрегата . Это может быть:

  • просто фуговальный станок с одной рабочей операцией строгания;
  • сочетание фуганка и циркулярной пилы, увеличивающее полезность оборудования в два раза;
  • добавляют шлифовальную, точильную и сверлильную функцию, но для собственной мастерской своими руками изготовление сложного комплекта оборудования относится к трудновыполнимой задаче.

Часто мастера самостоятельно изготавливают фуговальный станок с функцией распиливания, при этом вращающий момент передается от одного электрического двигателя, в него входят конструктивные элементы:

Электрический привод станка

Работа фуговального станка и пилы основана на вращательных функциях, поэтому привод называют сердцем агрегата. В качестве электродвигателя подойдет трехфазный двигатель, иногда для этого переоборудуют проводку в мастерской. Трехфазные агрегаты с напряжением 380 В отличаются большой мощностью и подходящим крутящим моментом. Минимально допустимая мощность двигателя составляет 3 кВт, максимальный показатель не ограничен.

Передача вращения от двигателя к валу производится посредством ременной передачи. Хорошо работают в таких условиях ремни клинообразной двухручьевой формы, они отличаются надежностью в эксплуатации. Электрический двигатель монтируют с помощью консоли внутри рамной конструкции станины, метод установки помогает регулировать натяжение ремней. Другим способом является крепление с помощью салазок - при этом остается возможность регулировки, но сам двигатель закреплен более прочно.

Для ускорения вращения вала применяют два шкива разного диаметра. Больший располагают на электродвигателе, меньший шкив ставят на вал. Для подачи электрического питания выбирают кабель с четырьмя жилами, такая проводка снижает опасность работы.

Основные этапы работы

Ход работ при изготовлении фуговального станка выглядит так:

Особенности эксплуатации

Деревообрабатывающее оборудование, как и любое другое, требует внимательности и осторожности, соблюдения определенных правил работы:

Правила эксплуатации показано на видео .

Использование электрической обработки древесины эффективно по сравнению с ручным строганием, фугованием. Для получения качественных заготовок без травм и аварий соблюдают технику безопасности и правила эксплуатации оборудования.

Выполнив универсальный в использовании рейсмус своими руками, можно будет существенно упростить обработку пиломатериалов, сэкономив на покупке профессионального инструмента. Рейсмусы используются для строгания пиломатериалов и придания поверхностям идеальной ровной формы. Самодельные станки отличаются универсальностью в использовании, позволяя гарантировать качественную обработку пиломатериалов и придание им необходимой формы.

Описание инструмента

Рейсмусы - это станки для обработки древесины , которые позволяют осуществлять строгание выравнивание поверхности пиломатериалов с выполнением досок заданной толщины. Такая обработка древесины выполняется при использовании пиломатериалов в строительстве и изготовлении из них различных конструкций. Строгальное оборудование востребовано на рынке и пользуется популярностью у обычных домовладельцев, которые самостоятельно занимаются строительством на даче и в собственном доме.

Самостоятельно изготовленные рейсмусы отличаются простотой конструкции, что позволяет выполнить их, используя в качестве основы электрорубанок, болгарки и другой аналогичный электроинструмент. Необходимо лишь позаботиться о наличии соответствующей схемы, придерживаться которой следует при выполнении самодельного оборудования.

Преимущества самодельных станков

Фуговальный станок своими руками отличается универсальностью использования. Функциональных возможностей такого оборудования будет достаточно для качественной обработки древесины. На самодельных станках можно не только строгать пиломатериалы, но и выполнять финишную обработку досок, придавая им необходимую толщину и идеально ровную поверхность.

К преимуществам изготовленных своими руками рейсмусов можно отнести следующее:

Для изготовления самодельного рейсмуса своими руками можно использовать электрорубанок, на основе которого выполняется станок, позволяющий осуществлять качественную обработку древесины, в том числе строгание, обработку кромок и снятие фаски. Необходимо лишь подобрать качественный проект изготовления самодельного рейсмуса, что и станет залогом выполнения надежного и универсального в использовании оборудования.

В интернете можно найти различные схемы исполнения самодельных фуганков, которые отличаются функциональностью и простотой в изготовлении. В последующем следует придерживаться имеющейся на руках схемы, подбирая соответствующие компоненты и правильно собирая станок, функционал которого будет полностью отвечать требованиям домовладельцев.

Необходимые материалы

Существует множество вариантов изготовления самодельных строгальных станков, которые будут отличаться своей основой. Проще всего такой инструмент выполнить на основе электрорубанка или электролобзика.

Для выполнения рейсмуса потребуется следующее:

Фанера и брус потребуются для изготовления основы станка и ручного стола, на который в последующем будет крепиться электрорубанок и другие элементы, отвечающие за функционал и безопасность использования оборудования.

Необходимо использовать качественную древесину, которую дополнительно рекомендуется обработать пропитками от гниения.

Пошаговая инструкция

Изготовление рейсмуса не представляет сложности, поэтому с выполнением такого оборудования справится практически каждый.

Необходимо будет выполнить следующую работу:

Это самая простая конструкция рейсмуса, выполнить которую можно в домашних условиях. В сети можно найти различные чертежи рейсмуса из электрорубанка своими руками, которые будут отличаться своим функционалом и способом изготовления.

В последующем можно модернизировать выполненную базовую конструкцию станка, добавив дополнительные инструменты, что расширяет функциональные возможности оборудования.

Безопасное в использовании оборудование

Выполняя любой деревообрабатывающий самодельный станок, необходимо позаботиться о безопасности работы на оборудовании. Фреза по возможности должна быть закрыта защитными приспособлениями, а работа на станке, где рабочий режущий элемент не имеет какой-либо защиты, запрещается. Большинство самодельных схем изготовления рейсмуса имеют качественную защиту электрорубанка, что позволяет исключить травмы при работе с таким оборудованием.

  • Работая с самодельным инструментом, необходимо использовать защитные очки и рабочие перчатки. В особенности последние потребуются при работе с грубыми плотными заготовками, когда отмечается биение самодельного рейсмуса из электрорубанка при обработке материала.
  • Используемые шпильки не должны иметь трещин, дефектов и повреждений. При обнаружении трещин и повреждений следует заменить дефектные части станка.

При соблюдении простейших мер безопасности работа на рейсмусе не будет представлять какой-либо сложности, а сам станок прослужит в течение многих лет. на самодельных станках можно будет выполнять качественную обработку древесины, сэкономив на приобретении промышленных фрезеров.

Знание правил работы на рейсмусе позволит повысить качество обработки пиломатериалов, избавив домовладельца от каких-либо сложностей с эксплуатацией сделанного им инструмента.

Правила работы следующие:

Правильно собранный рейсмусный фрезер на основе электрорубанка по функциональным возможностям, эффективности и производительности не будет уступать дорогому заводскому оборудованию. Потребуется лишь отыскать в интернете качественную схему изготовления рейсмуса и в последующем следовать чертежам, собирая электрический станок. Проще всего такой инструмент выполнить на основе электрического рубанка, который монтируется на фанерной основе. Простейшей рейсмус, изготовленный самостоятельно, будет отличаться функциональностью в использовании, гарантируя качественную обработку древесины.

Зачастую обработка древесины проводится путем строгания. Строгание – процесс с прямолинейной подачей дерева в зону резания, когда плоскость резания, поверхность резания и обработанная поверхность совпадают. Строгальный станок имеет вал с ножами, которые установлен на станине и движется вокруг своей оси. При этом заготовка совершает возвратно-поступательное движение. Большой популярностью пользуется фуговальный станок. Подобный станок по дереву используется в домашних условиях на протяжении последних нескольких лет. Промышленные модели подобного оборудования имеют достаточно большую стоимость, но можно сделать и самодельный фуганок, которые также можно использовать при обработке дерева.

Основные узлы

Прежде чем сделать самодельный фуганок нужно создать чертежи и разобраться с основными элементами, которые будут входить в схему. Как правило, строгальный станок состоит из следующих основных элементов:

  1. станины;
  2. вала с ножом;
  3. ролика;
  4. электродвигателя, от которого подается вращение;
  5. нескольких столов;
  6. упорного конька.

Создаваемый чертеж самодельного фуганка должен содержать информацию о том, на каком расстоянии устанавливается электродвигатель с роликом и вал с ножами. Схема определяет то, насколько будет уменьшено количество вращений на выходе и увеличена мощность.

Изготавление

Изготавливаем станину

Основанием для станка становится станина. Сделать ее можно своими руками с учетом нижеприведенных моментов:

  1. Больше всего для создания станины самодельного фуганка подходит металлопрофиль. Он обладает небольшим весом, прост в демонтаже.
  2. При создании чертежа следует учитывать то, что конструкция должна распределять оказываемую нагрузку, быть устойчивой.
  3. Все элементы должны быть прочно закреплены. Механизм, устанавливаемый на станину, с учетом обрабатываемого материала оказывает существенную нагрузку.
  4. Крепление элементов между собой проходит сваркой или резьбовыми соединениями. Если нужно, чтобы самодельный фуганок был мобильный и транспортировался при необходимости, тогда нужно выбирать резьбовое соединение. Сварка более надежная, но конструкция будет неразборной.

Стоит учитывать, что фуговальный станок должен устанавливаться ровно. Поэтому при соединении всех элементов строго выдерживается уровень.

Установка вала с ножами

Самодельный фуганок, как и промышленный вариант исполнения, имеет барабан ножами на поверхности, который при вращении проводит снятие дерева с поверхности заготовки. К особенностям установки этого элемента отнесем:

  1. Барабан представляет собой механизм, который состоит из двух подшипников, лезвия и центрального вала, на который передается вращение.
  2. Сделать лезвиями своими руками практически невозможно, так как для этого нужен токарные и вертикально-фрезерный станок.
  3. Барабан устанавливается на станину через подшипники, которые имеют специальные крепления.
  4. Механизм с лезвиями должен прочно крепится к основанию, так как именно на этом узле концентрируется вся нагрузка.
  5. На конце выходного вала должен быть установлен ролик для ремня. При этом изготовить его можно самостоятельно. Подбирать профиль этого элемента следует под профиль ремня.

Многие чертежи имеют схему, при которой лезвия на оси устанавливается в центральной части станины.

Стол

Конструкция имеет два стола, которые расположены на противоположенных сторонах барабана. Сложность их изготовления заключается в том, что механизм крепления должен жестко фиксировать поверхность. Фуговальный станок, созданный своими руками, должен иметь гладкую поверхность столов. Это связано с тем, что подача дерева будет проводится при сильном прижиме. Если между столом и заготовкой возникает сильное трение, то обработка существенно затрудняется.

Кроме этого следует учитывать тот момент, что стол должен выставляться по уровню относительно барабана с лезвиями. При этом высота должна регулироваться, для чего устанавливается специальные механизм. Своими руками можно создать подобный механизм регулировки путем использования резьбового соединения.

Еще одним важным моментом можно назвать то, что стол должен иметь ширину и длину согласно тому, какие заготовки будут подаваться. Сделать можно также разборный механизм своими руками.

Установка двигателя с приводом

Вращение режущего инструмента происходит от электрического двигателя. При рассмотрении рекомендаций по установке электродвигателя рассмотрим следующие моменты:

  1. Достаточно важно правильно выбрать тип электродвигателя и его мощность. Строгальный самодельный фуганок за один проход может снимать достаточно большой слой материала. Для бытового использования подойдет электродвигатель мощностью более 1 кВт. В последнее время большой популярностью пользуются модели, которые питаются от 220 В.
  2. Станок будет работать правильно в том случае, если шкив электродвигателя будет находится в одной плоскости с шкивом барабана. Сделать это достаточно сложно, нужно использовать измерительные инструменты и уровень.
  3. Важно правильно подобрать диаметры шкивов. Разность диаметров позволяет уменьшить количество оборотов на выходе, что значительно повышает тяговую силу.
  4. Ремень должен быть хорошо натянут. Стоит учитывать, что они производятся согласно установленным стандартам и имеют определенную длину. Поэтому расстояние между шкивами тщательно вымеряется.
  5. Рекомендуется создавать посадочное место на самодельном фуганке для электродвигателя с возможностью регулировки его положения. Этот позволит проводить натяжение ремня в случае, когда его длина увеличилась из-за износа.

Особое внимание уделяют безопасности самодельного фуганка. Электродвигатель станка должен иметь заземление не через станину, так как при определенных обстоятельствах возможно поражение током.

Жесткий упор

Последним конструктивным элементом, который также можно создавать своими руками, является жесткий упор. Он необходим для выдерживания прямолинейного движения заготовки вдоль стола. Для этого мастери во время подачи заготовки в продольном направлении также оказывает поперечное усилие. Упор устанавливается на дальнем краю стола, своими руками его можно сделать из обычного куска дерева, для чего достаточно повысить качество поверхности для минимальной степени шероховатости.

В заключение отметим, что самодельный фуганок делают как можно более безопасным, так как он имеет большое количество вращающихся элементов. Для этого из дерева или пластика можно создать специальный кожух, который закроет электродвигатель, ролики и ремень. Также нужно обращать внимание на то, что самодельный фуганок должен иметь жесткую установку.

Вам также могут быть интересны статьи:

Как сделать координатный стол своими руками Как сделать гильотину для резки металла своими руками? Как сделать строгальный станок по дереву своими руками

Cодержание:

Для выполнения различных столярных и плотницких работ всегда необходимы различные инструменты. У каждого мастера, да и у любителя «повозиться» с древесиной, под рукой должны быть различные стамески, ножи, пилы, рубанки и другие приспособления.

При этом очень часто настоящие профессионалы предпочитают инструмент, выполненный своими руками или под заказ. В этом случае работа точно будет выполнена качественно и с минимальными затратами сил.

А как, например, можно сделать фуганок своими руками? Что для этого необходимо и каковы этапы выполнения подобной задачи?

Что такое и для чего нужен фуганок

Первоначально следует понять, для достижения каких целей необходимо использовать фуганок. От этого будет зависеть общие понятия по его созданию своими руками. Этот инструмент просто необходим, при отделке деревянных заготовок с большими размерами.

Главное отличие ручного фуганка от рубанка — это его больший размер

Конструкция фуганка сильно напоминает устройство универсального рубанка. Главным отличием, наряду с большим размером, является установка двойного ножа. Он фиксируется при помощи специальной пробки, которая расположена в передней части конструкции. Для удобства работы рубанок оснащается рукояткой, расположенной позади ножа.

Для выравнивания фуганком проводят по поверхности деревянной заготовки. При этом вначале работы стружка будет получаться рванной. Но в этом нет ничего страшного. Постепенно стружка будет становиться ровной и непрерывной. Именно это будет означать, что заготовка достигла нужно ровности.

Очень часто для дальнейшей работы специалисты меняют фуганок, на полуфуганок. Его устройства не отличается от своего старшего собрата. Главным отличием являются меньшие размеры. Это позволяет обрабатывать поверхность более качественно.

Но современные мастера редко пользуются простым фуганком. Удобней применять электрический вариант, смонтированный в виде станка. Такое устройство позволяет значительно ускорить обработку деревянных деталей. При этом качество не теряется, а наоборот улучшается.

Отличие фуговального станка от простого фуганка или рубанка состоит в способе его использовании. В этом случае сама установка остается на месте, а мастер двигает заготовку. При прохождении по двигающемуся валу с ножами с деревянной детали снимается слой в 1-2 миллиметра. В результате заготовка получается с идеально ровной поверхностью.

Делаем ручной вариант фуганка

Если вы любите все делать своими руками, в том числе и обрабатывать деревянную заготовку ручным фуганком, то можно легко сделать этот инструмент самостоятельно. Вначале подготовьте деревянный брусок. Его размеры должны совпадать с будущим фуганком. Брусок нужно брать из твердых пород древесины, например, лиственницы или дуба. Чем прочнее будет заготовка, тем дольше прослужит ваш рубанок.

При производстве следует учитывать некоторые рекомендации по размерам будущего инструмента. Специалисты рекомендуют использовать следующие параметры:

  • чаще всего длина фуганка составляет 60-70 сантиметров. Конечно, этот параметр вы выбираете сами, все будет зависеть от того, каким инструментом вам удобней пользоваться;
  • для заготовки берется брус с нужной вам длиною, с шириной в 76 миллиметров, и с высотой в 70 миллиметров;
  • размер ножа должен составлять 200 на 65 миллиметров;
  • чтобы ручка была удобной, ее высота делается минимум в 10 сантиметров.


При помощи стамески в бруске пробивается сквозное квадратное отверстие. При этом его боковые стороны должны быть расположены под углом в 45 градусов. В это отверстие будет вставляться нож. Сам брусок должен иметь идеально ровную нижнюю поверхность. Ведь именно по ней и будет выравниваться будущая заготовка.

При выборе ножа для фуганка стоит обращать внимание на прямоугольные и прочные модели. Во многих специализированных магазинах можно найти большой ассортимент подобной продукции. Нож вставляется и фиксируется в проделанном проеме.

Далее, устанавливается тонкая деревянная пластина (которая будет играть роль клина). Затем, следует установить ударную пробку. Для этого выбирается место посередине между краем отверстия и передним краем самого фуганка. На этом основная рабочая часть готова к использованию.

Но работать таким инструментом будет сложно. Для удобства обязательно необходимо приделать ручку. Ее форма должна идеально подходить под вашу руку, поэтому делается она индивидуально. Для изготовления ручки можно использовать многослойную фанеру.

Для еще большего удобства использования вашего нового фуганка, можно дополнительно установить вторую ручку. Также некоторые модели оснащаются двумя лезвиями. Но это будет зависеть от ваших личных предпочтений. Самое главное, чтобы перед работой лезвие ножа не выступала за нижнюю сторону инструмента более чем на один миллиметр.

Электрический рубанок

Сделать самодельный фуганок – это несложная задача. С такой работой может справиться любой, тем более, если он любит работать с деревом. А наличие такого оборудования в мастерской значительно расширит возможности мастера и облегчит его работу.

Для того чтобы изготовить фуговальный станок вначале нужно подготовить требуемые материалы и инструменты. Для работы вам понадобятся:

  • ножовка для выпиливания заготовок;
  • молоток;
  • столярная стамеска;
  • деревянные бруски из прочного материала. Лучшим вариантом будет детали из лиственницы или дуба;
  • фанера, желательно многослойная;
  • болты с гайками.

Все эти материалы и инструменты вы легко найдете в своей мастерской. Но самым важным и главным устройством, которое вам понадобится для создания фуганка своими руками, является электрический рубанок. Именно он и будет выполнять всю работу.


Для изготовления фуговального станка вполне сгодится старенький электрорубанок

При этом не стоит бежать в магазин за новым инструментом, для фуговального станка вполне подойдет уже бывшее в употребление устройство.

Очень часто современные электрорубанки делают с корпусом из пластика. Такие инструменты стоят дешевле, и к тому же удобней в работе. Но такой корпус после длительного использования начинает трескаться и расшатываться. Такие инструменты использовать в работе уже неудобно, но вот для фуговального станка он вполне сгодится.

Главное, чтобы вал с ножами и электродвигатель были в хорошем рабочем состоянии. Нам нужно только перевернуть старый электрорубанок вверх ногами и закрепить на своем месте.

В этом видео вы наглядно увидите как из фанеры сделать небольшой фуговальный станок из старого электрорубанка.

Видео: Самодельный фуганок из электрорубанка

Существуют еще некоторые требования к электрическому рубанку, которые помогут существенно облегчить вашу задачу.

В первую очередь стоит присмотреться к самой конструкции. Современные производители выпускают некоторые модели, которые уже приспособлены для наших целей. Если у вас именно такой вариант, то ваш фуговальный станок получится наиболее производительный.

Кроме этого, стоит обращать внимание на ширину строгания. Как правило, у большинства современных электрорубанков она составляет 82 миллиметра. Такой ширины для полноценного фуговального станка довольно мало.

Лучшим вариантом будет использования электрического рубанка с шириной строгания в 100 или даже 110 миллиметров. В этом случае за раз вы сможете прогонять заготовки шириной в 10 сантиметров.

Но довольно часто есть необходимость обрабатывать более широкие доски. В этом случае каждую заготовку придется прогонять через фуговальный станок по нескольку раз. Это может существенно снизить вашу производительность. Многие мастера вместо электрического рубанка используют станок со встроенным специальным валом.

Стационарный фуговальный станок

Такой вариант фуговального устройства довольно мощный и производительный, но не лишен своих недостатков.

Во-первых, сам специальный вал – это довольно дорогая деталь. Его стоимость может составить до половины всех расходов на сборку фуговального станка.

Во-вторых, кроме вала вам придется приобрести и довольно мощный электродвигатель, а также предусмотреть механизм передачи крутящегося момента. Все это потребует от вас определенных знаний и умений, ну и конечно финансовых вложений.

Как сделать фуговальный станок самостоятельно

Первым делом необходимо подготовить проект будущего станка. В нем учитываются размеры имеющегося старого электрорубанка.

Под него делается чертеж деревянного ящика, и подгоняются по размерам листы фанеры. Расчеты нужно делать внимательно, чтобы при создании станка все прошло гладко, и само устройство работало эффективно.

Первым делом делается корпус из деревянных брусьев. Он будет представлять собой обычный ящик без дна. Далее, сверху прибивается лист фанеры. В нем проделывается отверстие, по размеру соответствующее размерам используемого в конструкции электрорубанка.

Далее, по обеим сторонам от прорези крепится еще два листа фанеры. При этом их толщина должна отличаться на один-два миллиметра. Первая лист, тот который тонкий, будет служить подающей поверхности. Второй, толстый лист фанеры, будет являться принимающей стороной. Заготовка подается на вращающийся вал электрорубанка с тонкой стороны, а выходит на более толстую.

Далее, достаточно закрепить на своем месте электрорубанок и сделать выключатель. Для этого используются болты с гайками. Выключатель можно использовать обычный бытовой. Если есть желание и возможность, то можно установить кнопку. При этом выключатель должен полностью обесточивать фуговальный станок.

В итоге у вас в мастерской появится полноценный электрический фуганок или фуговальный станок. С его помощью вы сможете быстрее и с меньшими усилиями обрабатывать большие деревянные заготовки. Такое устройство обойдется дешевле, чем заводской вариант. Но при этом он будет выполнять свою работу не хуже покупного варианта. А значит, у вас появиться больше возможностей делать красивые деревянные изделия, которые станут украшением вашего дома или будут приносить доход семье.

В этом видео вы увидите интересное решение по изготовлению вертикального фуговального станка из электрорубанка.

Видео: Самодельный фуганок из ручного электрорубанка

Меры безопасности при использовании фуговального станка

Безопасность здоровья при проведении любых работ – это очень важное занятие. Не стало исключением и использование фуговального станка. Такое приспособление требует особого внимания.

  • в первую очередь не начинайте подачу заготовки, пока вал электрорубанка не наберет максимальное количество оборотов;
  • если во время работы вам необходимо очистить станок от накопившейся стружки, то вначале нужно остановить его и обесточить. Только после полного прекращения вращения вала можно приступать к удалению стружки. То же самое касается и профилактической смазки или других подобных работ;
  • если вам необходимо обработать деталь с малыми размерами (длина до 40 сантиметров и ширина до 5 сантиметров), то делать это нужно с использованием специального упора. Он крепится неподвижно на рабочем столе фуговального станка;
  • лучше всего оборудовать станок защитным кожухом. При поступательном движении заготовки он будет открываться, а при прекращении подачи материала закрываться.

Очень важно обеспечить рабочее место хорошим освещением. Это требования касается не только столярных, но и всех других видах работ. Не стоит что-то делать «впотьмах», это неминуемо приведет к получению травм. Соблюдая эти несложные меры предосторожности, вы будете получать от работы только удовольствие.

Сделать фуганок своими руками, если есть хотя бы базовые знания об устройстве этого инструмента, совсем несложно. Задача значительно упрощается при наличии в вашем арсенале старого электрорубанка - он станет главной составляющей частью домашнего фуговального станка.

Чертеж фуганка.

Фуганок находит широкое применение в обработке древесины - с его помощью легко сделать поверхность гладкой, избавиться от неровностей и шероховатостей, придать пиломатериалам опрятный вид. Имея под рукой такой многофункциональный инструмент, вы значительно расширите свои возможности в сфере деревообработки. С фуганком легко заняться сбором мебели своими руками, сделать вагонку или паркет.

Предназначение фуганка

Схема конструкции фуговального станка.

Работа с деревом может быть не только приятным хобби, но и возможностью обеспечить всеми необходимыми предметами интерьера. При наличии специализированных инструментов самодельная мебель по качеству и внешнему виду мало чем будет отличаться от аналогов заводского производства. Фуговальный станок относится именно к таким инструментам, он дает возможность сделать поверхность древесины идеально ровной, подготовить ее к склейке, лакировке или нанесению декоративного рисунка.

Фуганок, или фуговальный станок - это инструмент для чистовой обработки пиломатериалов большой длины и ширины. Обработка осуществляется путем снятия небольшого (1-2 мм) слоя материала при помощи вращающегося вала, в который вмонтированы острые лезвия из закаленного металла.

Принцип действия фуганка идентичен работе рубанка с тем отличием, что фуговальный станок закреплен на месте, а двигается сам обрабатываемый материал. Увеличенная длина приспособления позволяет использовать его для придания красивого вида широким плоским поверхностям

Подбор комплектующих для фуганка

Ограждения ножевого вала фуговального станка.

Для того чтобы собрать фуганок из электрорубанка, совсем не обязательно разбирать новый инструмент. Вполне подойдет рубанок, который раньше использовался по прямому назначению. Недостаток некоторых современных моделей таких приспособлений состоит в том, что их пластиковый корпус со временем расшатывается, на нем появляются трещины и сколы. Работать таким рубанком становится небезопасно, но он полностью соответствует запросам на создание фуговального станка. Все что нужно сделать - перевернуть рубанок и в таком виде закрепить его в предварительно подготовленном верстаке.

Выбор модели электрорубанка - один из важных моментов при сборке станка. Большинство моделей имеют ширину строгания 82 мм, что вполне удовлетворяет запросы для домашнего использования. Более дорогие и мощные рубанки оборудованы валом на 100 или 110 мм. В последнем случае такие параметры позволяют прогонять через инструмент доски и брусья шириной в 10 см, не оставляя при этом необработанных участков.

Стоит обратить внимание на дополнительные функции электрорубанка: некоторые модели уже с завода оборудованы специальными приспособлениями, которые позволяют превратить инструмент в полноценный фуговальный станок. Такой рубанок можно фиксировать подошвой вверх, безопасность работы при этом обеспечивается подпружиненным защитным кожухом.

Если возникла потребность обработки материалов, ширина которых превышает 110 мм, то электрорубанком делать это будет весьма неудобно, так как доску придется прогонять несколько раз, что увеличивает затраты времени и снижает точность работы. В таком случае стоит рассмотреть возможность сборки мощного фуганка, основными составляющими частями которого будут выступать отдельный вал и мощный электрический мотор. Хотя стоимость вала зачастую составляет больше половины от цены всех материалов, но имея в арсенале такой инструмент, вы уже не будете ограничены в своих возможностях, касающихся деревообработки.

Схема конвеерного механизма фуговального станка.

Ширина строгания полноценного фуганка, оборудованного валом, находится в диапазоне от 25 до 85 см и больше, но при этом нужно учитывать тот факт, что увеличение данного параметра влечет за собой рост энергопотребления двигателя.

Оптимальная мощность двигателя зависит от нескольких параметров:

  • ширина вала;
  • количество ножей;
  • ширина обрабатываемых пиломатериалов.

Зависимость прямая: чем большее значение имеют перечисленные параметры, тем выше должна быть мощность двигателя. Для домашних станков хорошо зарекомендовали себя двигатели на 1.5-2 кВт. Скорость вращения вала таких станков составляет 4-4.5 тыс. оборотов в минуту, ширина обрабатываемого материала - 25-40 см.

Сборка фуговального станка

Сборка фуганка осуществляется в несколько этапов. Сначала следует собрать корпус верстака, в который впоследствии будет вмонтирован электрорубанок. Корпус имеет вид обычного деревянного ящика без дна. Сверху его накрывают толстым листом фанеры, в котором прорезывается отверстие для установки рубанка. Фанера будет нести на себе вес инструмента, а для работы с материалом ее необходимо покрыть еще двумя листами, толщина которых будет отличаться на 1-2 мм. Они устанавливаются по правую и левую стороны от рубанка. Тонкая фанера при этом играет роль подающего стола, а толстая фанера - принимающего.

Конструкция фуговального стола.

Принцип взаимодействия подающего и принимающего столов предельно прост: пиломатериал, продвигаясь по одной половине верстака, доходит до рубанка, при этом с него снимается слой стружки толщиной 1-2 мм. Уже обработанная древесина одним концом попадает на принимающую часть стола, где занимает устойчивую позицию, давая тем самым возможность остальной части доски пройти над рубанком. Кроме функции поддержки это обеспечивает снижение вибрации и дает возможность обеспечить надежный упор при работе.

Собрать фуговальный станок с валом немного сложнее, но при наличии опыта также не займет много времени. Состоит такой станок из аналогичных деталей - корпуса, подающего и принимающего стола, отделения для сбора стружки. Не лишним в такой модели самодельного устройства будет редуктор скоростей, который позволит снижать скорость вращения вала для прохождения проблемных участков - значительных неровностей, сучков, и т.п. Большое значение имеет расчет и точная подгонка всех элементов корпуса друг к другу, обеспечение надежного крепления двигателя и идеальное выравнивание рабочих столов.

Меры обеспечения безопасности при работе

Фуганок, в силу сочетания опасных факторов - высокой скорости вращения вала и наличия острых лезвий, относится к потенциально травмоопасному оборудованию. Работа с ним предполагает четкое соблюдение ряда правил техники безопасности. Особенно это касается самодельных инструментов: неправильный расчет элементов, которые их составляют, часто приводит к фатальным последствиям. Чтобы избежать проблем в работе с фуговальным станком, нужно придерживаться таких требований:

Приемы строгания.

  1. Прежде чем начать работу, нужно подождать, пока вал не наберет максимальную скорость.
  2. Ни в коем случае нельзя производить осмотр рабочего инструмента, его смазывание или очистку от стружки во время работы. Для этого нужно остановить станок, обесточить его и только тогда приступать к обслуживанию.
  3. При обработке мелких деталей, длина которых не превышает 40 см, а ширина - 5 см, следует пользоваться специальным вертикальным упором. Он имеет вид толстой доски, которая неподвижно крепится к подающему рабочему столу.
  4. Для повышения безопасности работы, вал фуганка можно оборудовать специальной защитной заслонкой. При поступательном движении материала она отодвигается, а после окончания обработки возвращается в начальную позицию при помощи системы пружин. Лезвия вала при этом остаются закрытыми от случайного контакта.
  5. Большое значение имеет освещение - все работы нужно проводить при свете мощной лампы, либо на улице.

Соблюдение этих простых правил поможет сделать вашу работу не только быстрой, но и полностью безопасной.

Заключение по теме

Фуганок - это мощный инструмент, который предоставляет своему хозяину широчайшие возможности при работе с древесиной.

Стоимость такого приспособления, изготовленного своими руками, в несколько раз ниже от заводских аналогов, а набор функций и надежность при правильном подходе к проектированию практически не отличается. .

Самодельный фуганок своими руками

Что нужно для того, чтобы изготовить самодельный фуганок своими руками? Сначала нужно определиться разновидностями этого инструмента.

Фуганок бывает трех типов.

  1. Первый - ручной, напоминает удлиненный рубанок.
  2. Второй - электрорубанок, выглядит как циркулярная пила с горизонтальным ножом.
  3. И третий - фуговальный станок.

Основные его части - статина и фуговальный вал.

Как сделать фуганок своими руками?

Предлагаемый вариант фуганка позволит с легкостью обрабатывать заготовки длиной более 60 см.Основой этого деревообрабатывающего станка является ручной электрический рубанок российского производства - Интерскол.

Электроинструмент был несколько модифицирован. К примеру, были убраны родные подошвы. И дополнительно прорезаны отверстия в пластиковом корпусе для более легкого выхода стружки из рубанка.

Для создания фуганка потребуется стол, к которому будет снизу крепиться электрический рубанок.Основа столешницы станка изготовлена из двух спаянных друг с другом уголков. Общая длина рабочей поверхности составляет 130 см.

На фото видны отверстия, при помощи которых впоследствии будет прикреплен рубанок.

1) Для точной и качественной обработки древесины, необходим упор. Он должен быть перпендикулярно приварен к рабочей поверхности. Такой же упор приваривается и с другой стороны.

2) Затем к приваренным упорам можно прикручивать направляющую. В качестве направляющей можно использовать ровные доски. В нашем случае это кусок ДСП.

Очень важным моментом является то, что подающая и принимающая части стола находятся на разных уровнях. А точнее – вся подающая часть ниже на 1 мм. Эта разница позволяет срезать с заготовки слой, толщиной 1 мм. Подающая и принимающая части между собой соединены двумя деталями по бокам. Соединительные детали в нашем случае - это разрезанный швеллер.

Стол собирается воедино при помощи сварки электродами. Электроды использовались 2.5 мм, чтобы не прожечь металл насквозь. Сварка производилась точечная, прихватами.

Станок стоит на 3-х ножках. С одной стороны две тонких ножки из металлических труб, а с другой стороны ножка потолще. Для ответа на вопрос, почему именно 3 ножки необходимо вспомнить геометрию. Ведь через любые три точки можно провести плоскость. Станок с тремя ножками будет устойчиво стоять даже на неровном полу, в то время как четвероногий станок в этом случае будет шататься.

А для того, чтобы весь станок не развалился, по двум диагоналям были приварены две металлические трубы. Так была увеличена прочность конструкции.

После того как стол собран и готов, можно заняться прикреплением электроинструмента. В качестве соединительных элементов используются стандартные монтажные шурупы. Ими была прикреплена родная подошва.Рубанок крепится снизу. Для более плотного прилегания можно использовать компенсирующую прокладку. На фото отчетливо видно, что прокладка добавляет толщины.

Прислонив рубанок к нижней части и совместив болты с дырками, можно заворачивать монтажные болты. Их следует надежно завернуть. Чтобы рубанок впоследствии не отвалился.Теперь можно включать собранный самодельный фуганок и смело работать на нем.

Видео: самодельный фуганок.

Видео: вторая часть.

Видео: третья часть.

metmastanki.ru

Как сделать фуговальный станок по дереву

Работа по дереву не относится к самым сложным. Поэтому ее выполняют не только в промышленных масштабах, но и дома. Многие умельцы умудряются делать из дерева различные предметы: стулья, окна и прочее. Достигается это путем процесса, который получил название строгание.

Станок для фугования

Отличным помощником в этом процессе является специальный инструмент – фуговальный станок. Его можно найти во многих строительных магазинах. Представлен он в большом ассортименте. Изделия отличаются своими размерами и другими характерными особенностями.


Станок для фугования

Также стоит отметить, что стоимость такого инструмента немаленькая. В связи с этим многие ищут способы сделать его самостоятельно. Как показывает практика, это вполне реально. Причем полученный станок не будет уступать по качеству купленному.

Преимущества станка

Обработка дерева предусматривает применение разного оборудования. Каждый из них отвечает за выполнение определенного этапа работы.


Самодельный станок

Как показывает практика, самый востребованный инструмент – это фуговальный станок. И это неудивительно. Ведь он имеет много достоинств.

К главным относят:

  • Широкая область применения. Используется для выполнения различных задач;
  • Стоимость инструмента. На рынке можно найти недорогие его варианты, а при желании можно изготовить самостоятельно. Чего нельзя сказать о многом другом оборудовании.

Применение стонка

Данный станок используется для обработки массивных брусьев. Также его применяют при работе с небольшими досками. Например, при изготовлении стульев, столов и прочего. Он удобен и надежен в работе, прост в использовании и не требует специального ухода.


Подготовка деревянной поверхности

Предназначен станок непосредственно для подготовки деревянной поверхности к дальнейшей обработке. Причем она проводится максимально точно. Другими словами, инструмент позволяет криволинейно обстругать деталь. Выполняется эта процедура на кромках или плоскостях. Кроме этого, его используют при снятии фаски на изделиях под определенным углом.

Как сделать?

Сделать фуговальный станок по дереву своими руками несложно. Главное, грамотно подойти к работе. Это позволит получить прочный, качественный и точный станок. Причем его срок службы будет максимально длительным. Замена инструмента потребуется лишь в том случае, если понадобится более современная модель станка.


Чертеж станка

Изготовление инструмента состоит из разных этапов работ, которые взаимосвязаны между собой, причем каждый из них играет свою важную роль. Для начала потребуется изучить особенности станка. После этого подготовить чертеж будущего оборудования. Сделать это можно самостоятельно или обратиться к специалистам.

Чертеж фуговального станка показан на фото. Он состоит из нескольких основных элементов. К ним относят станину, вал, нож, ролик, двигатель электрического типа, который обеспечивает устройству вращательные движения, столы, упорный конек.

Чертеж должен содержать много информации. Для начала о том, как будет выглядеть будущая установка, и какое должно быть расстояние между элементами. В итоге это позволит определить количество вращений, которое получится при выходе. Кроме этого, расскажет про увеличение мощности.

Фабричный фуговальный станок по дереву, например, фуговальный станок по дереву Jet – это несложная конструкция. При ее изготовлении стоит учесть много нюансов. Главный заключается в материалах, которые используются. Для фуганка хорошо подходит металлопрофиль. Его вес маленький, поэтому работать с ним просто.

Кроме этого, важно учитывать распределение нагрузки, которая оказывается на станок. Это является гарантией его устойчивости. Детали прочно фиксируются в необходимом положении. Механизм, который крепится на станину, имеет большую нагрузку. Это должно учитываться при обработке материала.

Чтобы соединить все элементы, используют сварку. Она обеспечивает прочное их крепление. Если станок будет переноситься, то он должен легко разбираться. В таком случае лучше отдать предпочтение резьбовому соединению. Если говорить о надежности, то такая конструкция немного уступает предыдущей. Главный недостаток сварки заключается в том, что установка будет неразборной.

Установка фуговального станка имеет также много моментов. Только при их соблюдении конструкция будет работать качественно и долго. Первое, что необходимо учесть, – это то, что она крепится максимально ровно. Достичь этого поможет уровень. Необходимо строго выдерживать его параметры.

Как установить вал с ножом?

Установка вала с ножом – ответственная работа. От качества ее выполнения зависит работа всей установки. Поэтому к ней необходимо подходить максимально ответственно. Любой фуганок состоит из барабана с ножами, которые располагаются на его поверхности, как показано на фото, приведенном ниже. При вращении он выполняет основную задачу установки – снимает дерево с поверхности заготовки.

Подобная установка имеет свои особенности. Барабан, который крепится, состоит из нескольких частей. Сюда относят подшипники, режущий элемент и вал, устанавливаемый в центре. В комплекте они образуют единый вал. Причем лезвия потребуется покупать, так как сделать их своими руками невозможно.

Установка барабана проводится посредством подшипников. Они обеспечивают прочное и надежное крепление. Кроме этого, стоит уделить особое внимание механизму с лезвием. Он располагается на основании. Крепиться должен прочно, потому что здесь отмечена вся нагрузка устройства. Что касается выхода вала, то на нем крепится ролик, на котором в будущем будет размещен ремень. Данная деталь может быть изготовлена самостоятельно. Главное, чтобы профили элемента и ремня совпали.

Как сделать бытовой фуговальный станок по дереву, можно посмотреть на видео. Оно приведено внизу. В нем наглядно показан весь процесс от начала до конца. При этом учтены его особенности и тонкости. Это отличный помощник при изготовлении установки своими руками.

metall.trubygid.ru

ФУГОВАЛЬНЫЙ СВОИМИ РУКАМИ | Резьба по дереву, кости и камню

Раздел:

дата публикации 05.08.2013 г. в 13:39

  • 32255 просмотров
  • избрали (2)

Фуговальный станок предназначен для снятия фасок под углом и прямолинейного одностороннего строгания изделий из древесины по плоскости. Представляю для всеобщего рассмотрения и обсуждения малогабаритного самодельного фуговального станка.

▶▷▶▷ как сделать рейсмус своими руками

▶▷▶▷ как сделать рейсмус своими руками
ИнтерфейсРусский/Английский
Тип лицензияFree
Кол-во просмотров257
Кол-во загрузок132 раз
Обновление:13-04-2019

как сделать рейсмус своими руками - Рейсмусовый станок своими руками: чертежи стола stanokgidru Станки по дереву Как сделать самодельный рейсмус своими руками : чертежи, видео Как сделать циркулярку Рейсмус своими руками Бюджетный вариант Принцип работы wwwyoutubecom watch?vUCr6eM7-7MI Cached Самый простой рейсмус своими руками Один из лучших и надежных фрезерных станков своими руками One of the Как Сделать Рейсмус Своими Руками - Image Results More Как Сделать Рейсмус Своими Руками images Как своими руками сделать универсальный фуговальный рейсмус pochiniguruinstrumentkak-sdelat-fugovalnyiy Cached Как своими руками сделать простой в использовании фуговальный рейсмус Какие потребуются инструменты и составные части Инструкция по сборке Рейсмус своими руками: видео, чертежи как сделать и что это tvoistanokruotvetyrejsmus-svoimi-rukamihtml Cached Большинству мастеров подходит принцип станка, который они решаются сделать своими руками Самодельный рейсмус , согласно чертежам, устанавливается на рабочий стол с регулировочными болтами Рейсмус своими руками как сделать простое устройство? видео remoskoprunozhi-rejsmusa-derevu Cached Не имеет значения, покупной у вас инструмент, либо вы сделали рейсмус своими руками , необходимо знать, как верно подготовить устройство для проведения работ Как сделать рейсмус своими руками: чертежи самодельного obustroenruinstrumenty-i-oborudovaniemehanizirovannye Cached Существует много вариантов, как сделать рейсмус своими руками , но оптимальные габариты для самодельного устройства не должны превышать 1х1 метра Как сделать рейсмус из электрорубанка своими руками: чертежи stanokgidru Станки по дереву Сделать рейсмус из электрорубанка возможно даже своими руками Нужны лишь чертежи, немного брусков и желание При этом качество работ будет на высоком уровне Как сделать из электрорубанка рейсмус и фуганок своими руками tehnikaexpertdlya-remontaelektrorubanokkak-sdelat Cached Как сделать своими руками из электрорубанка рейсмус и фуганок Самодельная подставка под электрорубанок Рейсмусовый станок своими руками: чертежи, видео stankiexpertrustankistanki-dlya-rezkireismusovyi Cached Долбежный станок по дереву своими руками Самодельный рейсмусовый станок из электрорубанка Как изготовить оцилиндровочный станок своими руками ? Как сделать строгальный станок по дереву Как сделать рейсмус из электрорубанка своими руками? metmastankirurejsmus-iz-elektrorubanka-svoimi Cached Какие материалы нужны, чтобы сделать самодельный рейсмус на основе электрорубанка? Пошаговая инструкция по изготовлению инструмента своими руками Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox - the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 2,400,000

  • Кроме горизонтального стола, на котором регулируется толщина снимаемого слоя, рейсмус состоит из так
  • их основных элементов, как специальная фреза, что представлена несколькими отдельными ножами и системы автоматической подачи деревянной заготовки по роликовым направляющим. Зачастую двусторонний рейсм
  • мы автоматической подачи деревянной заготовки по роликовым направляющим. Зачастую двусторонний рейсмус и фуганку комбинируют в ... Как сделать рейсмус из электрорубанка. Как хорошо чужими руками quot;жарquot; загребать! В гостях у Самоделкина! Приспособления Станки Мини шлиф-станок своими руками. Расписание фильмов, афиша, новинки, фотогалеря, акции. Joomla! - the dynamic portal engine and content management system. Женский информационно-развлекательный портал. Новости, события из мира моды, шоу- и кинозвезд. Советы по уходу за кожей, оздоровительные практики. В новый год без долгов. В преддверии Нового года компания Ростелеком дарит подарки каждому абоненту! Для этого нужно сделать всего 3 шага: Комплекс услуг по доставке грузов и корреспонденции в различные регионы России. Калькулятор тарифов. Адреса представителей. Маэстро на все руки. Житель терновки иван сухарев в свои 23 года играет на 8 музыкальных инструментах причём на трёх из них пианино гуслях и калюке он может музицировать одновременно.

события из мира моды

события из мира моды

  • как сделать рейсмус своими руками
  • 400
  • чертежи как сделать и что это tvoistanokruotvetyrejsmus-svoimi-rukamihtml Cached Большинству мастеров подходит принцип станка

как сделать рейсмус своими руками Все результаты Рейсмус своими руками Бюджетный вариант Принцип работы Похожие мая г Добавлено пользователем Столяр Петрович Рейсмус своими руками Бюджетный вариант Принцип работы Joiner Petrovich Loading Unsubscribe from Joiner Petrovich? Cancel Супер Рейсмус Своими руками Эксклюзив YouTube Похожие авг г Добавлено пользователем Live Video Супер Рейсмус Своими руками ничего более менее стоящего не было найдено и он решил сделать сам как считает нужным В итоге рейсмус своими руками просто YouTube Похожие апр г Добавлено пользователем Александр Климов Рейсмус своими руками просто Доработка приспособления youtubecomwatch?vXMPfpYrIjA Подпишитесь на рассылку Рейсмус своими руками как сделать простое устройство? видео Механизированные инструменты Рейтинг голос Чтобы изготовить настольный рейсмус по дереву своими руками , изучите представленные видеоуроки они содержат всю информацию, полезную Как сделать самодельный рейсмус своими руками Stanokgidru stanokgidruderevorejsmusovyjstanoksvoimirukamihtml Похожие Рейтинг , голосов Рейсмусовый станок легко собрать своими руками по заранее приготовленным чертежам Его используют для выравнивания толщины и поверхности Стол и рама будущего Ножевой вал Регулировочные болты и Картинки по запросу как сделать рейсмус своими руками Другие картинки по запросу как сделать рейсмус своими руками Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Как сделать рейсмус из электрорубанка своими руками чертежи stanokgidru Станки по дереву Похожие Рейтинг голоса Сделать рейсмус из электрорубанка возможно даже своими руками Нужны лишь чертежи, немного брусков и желание При этом качество работ будет Рейсмусовый станок своими руками чертежи, видео stankiexpertrustankistankidlyarezkireismusovyistanoksvoimirukamihtml Похожие Рейтинг голос Рейсмусовый станок своими руками изготовить довольно сложно и рейсмус , то целесообразно сделать оборудование с двухсторонним приводом Самодельный рейсмус из строгального станка чертежи PromZnru Рейтинг голос Тогда и приходят к решению сделать самодельный рейсмус из строгального Изготовленные своими руками машины, отличаются малым весом, Рейсмус своими руками У Самоделкина Приспособления Инструменты июн г Рейсмус своими руками pogranec Как сделать рейсмус из электрорубанка Раздвижной стол своими руками Рейсмус своими руками описание, чертежи, схемы Станки и инструменты июн г Инструкция по изготовлению рейсмуса своими руками Детальное описание деревообрабатывающего станка, чертежи, эскизы Рейсмусовый станок своими руками чертежи видео StankiInfoRu stankiinforu Станки Виды и типы Деревообрабатывающие станки июн г Как сделать рейсмус своими руками пошаговое руководство видео,фото, чертежи Как сделать рейсмус своими руками чертежи самодельного obustroenruinstrumentyioborudovaniedrugierejsmussvoimirukamihtml Рейтинг голоса мар г Большой выбор конструкций деревообрабатывающих станков позволяет подобрать нужный вариант и сделать рейсмус своими руками Как сделать прижимные валики для рейсмуса своими руками Как сделать прижимные валики для рейсмуса своими руками YouTube Самодельный рейсмус из электрорубанка своими руками chebo Изготовление самодельного рейсмуса из электрорубанка Шпильки и направляющие рейсмуса , инструкция по изготовлению Меры безопасности при Делаем рейсмус из электрорубанка своими руками чертежи Рейтинг голос Рейсмус вполне реально сделать своими руками в домашних условиях из электрорубанка Читайте в статье, как это правильно сделать Рейсмус своими руками видео, чертежи как сделать и что это Ответы Изготовить рейсмус своими руками далеко не самая сложная задача Самодельное устройство может обладать аналогичными характеристиками с Рейсмусовый станок рейсмус своими руками По дереву Делаем рейсмусовый станок своими руками В домашних условиях вполне можно сделать многофункциональный рейсмус , приближенный по Рейсмусный станок по дереву своими руками видеоинструкция по Механизированные приспособления Рейсмусный станок по дереву своими руками видеоинструкция по Рейсмусный станок в просторечии рейсмус служит для одно, двух или Как сделать рейсмус своими руками просто Домашняя столярная апр г Как сделать рейсмус своими руками просто Одна из важных задач при подготовке материала в деревообработке это простругивание Рейсмусовый станок своими руками чертежи и видео Андрей Ноак andreynoakru Оборудование Похожие нояб г Речь пойдет о самодельном рейсмусе А именно, о том, как сделать рейсмусовый станок своими руками в домашних условиях Как сделать рейсмус своими руками Похожие Ввиду чего многих домашних умельцев интересует вопрос, как сделать рейсмус своими руками , для решения простых задач Давайте рассмотрим Реймусовый станок как сделать своими руками StanokGururu Станки Перед началом изготовления рейсмусового станка требуется спланировать конструкцию Чертежи для изготовления рейсмуса своими руками найти в Сборка рейсмусового станка своими руками tokarguru Самоделкин Рейтинг , голоса Конструкция, описание, правила работы на рейсмусе , собранном из Если объем работ небольшой, то можно собрать рейсмус своими руками Некоторые станки могут сделать не только черновую обработку изделия, но и Рейсмусовый станок назначение конструкции Stanokguru Станки Рейтинг голос При желании рейсмус можно сделать своими руками из обычного электрорубанка Для этого достаточно иметь базовые навыки и немного терпения Рейсмус своими руками как сделать самодельный из дерева metalltrubygidru Приспособления Если вы знаете, что такое реймус, то можете сделать его своими руками с помощью представленной инструкции Рейсмусовый станок назначение конструкции sibnovostroyru Оборудование апр г Рейсмусовый станок рейсмус своими руками При ограниченном бюджете лучше всего сделать рейсмус на основе электрорубанка, Как сделать из электрорубанка рейсмус и фуганок своими руками tehnikaexpertdlyaremontaelektrorubanokkaksdelatrejsmusifuganokhtml Как сделать своими руками из электрорубанка рейсмус и фуганок Самодельная подставка под электрорубанок Как своими руками собрать рейсмус из электрорубанка не obinstrumenteru Похожие нояб г Хотите узнать как собрать своими руками рейсмусовый станок из Пример того как можно сделать рейсмус из рубанка и подручных Рейсмус своими руками схемы изготовления, как изготовить Как своими руками сделать простой в использовании фуговальный рейсмус Какие потребуются инструменты и составные части Инструкция по сборке Рейсмус из электрорубанка своими руками инструкция Электроинструмент мар г Многие спрашивают как сделать рейсмус из электрорубанка своими руками Желающим максимально упростить и автоматизировать Рейсмус своими руками быстро Свой дом myvideosaitrurejsmussvoimirukamibystro дек г циркулярка фуганок рейсмус своими руками часть пробный пуск Как в домашних условиях сделать рейсмусовый станок из Можно ли собрать рейсмус своими руками? форум ДревГрад Станки и инструменты для домостроения Похожие янв г сообщений авторов Я хочу купить рейсмус , но вот думаю, стоит ли часть бюджета пускать на такой станок, если его можно сделать самостоятельно Как сделать рейсмус своими руками Столярное ремесло с vsumebelsamrukaksdelatrejsmussvoimirukami апр г Приветствую, Вас При подготовке к изготовлению стульев я использовал необрезную буковую плаху Чтобы все получилось как надо, Как сделать Рейсмус для столярки Станки своими руками eftelrushopreysmushtml Похожие Название лота Как сделать Рейсмус для столярки Описание лота Станки своими руками Как сделать деревообрабатывающие станки своими руками Рейсмусовый станок из электрорубанка своими руками видео stroispecialistruinstrumentmexanicheskijinstrumentrejsmusovyjstanokhtml Похожие Рейсмусовый станок выполненный своими руками из электрорубанка, Как сделать рейсмус Для чего делать рейсмусовый станок своими руками ? Рейсмус своими руками быстро video dailymotion дек г Добавлено пользователем JudyMaceo Рейсмус своими руками быстро Как сделать насос из пластиковых бутылок своими руками в домашних условиях_How tсмешные приколы как сделать рейсмус для до станка своими руками Galerie Le galerielereverberecomkaksdelatreismusdliadostankasvoimirukamixml мар г как сделать рейсмус для до станка своими руками Yahoo Search Results Yahoo Web Search Sign in Mail Go to Mail datanosubjectNo Простой разметочный рейсмус своими руками pallcareru pallcareruпростойразметочныйрейсмуссвоимир Перейти к разделу Сделать или купить Для столярной мастерской или личного хозяйства можно сделать разметочный рейсмус своими руками Простой разметочный рейсмус своими руками Pikabu янв г Простой разметочный рейсмус своими руками Можно конечно, но мне интересней было его сделать eholvin минут назад Рейсмусовый станок своими руками Строительный портал strportruelektrooborudovaniesvetosveshcheniereismusovyistanoksvoimirukami Похожие стать покупка рейсмуса или изготовление рейсмусового станка своими руками , Передний верхний валик принято делать рифленым для лучшего Рейсмус фото видео, чертежи как сделать и что это такое фото Перейти к разделу Разметочный столярный рейсмус своими руками Проверенный веками рейсмус , состоящий из штанги, подвижной колодки, Рейсмусовый станок Форум Mastergrad wwwmastergradcom Станки и станочки Рейсмусовый станок апр г сообщений авторов Имею огромное желание сделать рейсмус своими руками ,но не имею возможности так как не имею чертежей этой машиныПоможите Рейсмус из электрорубанка своими руками чертежи, как сделать Инструменты окт г При наличии определенного объема технических знаний изготовление рейсмуса из электрорубанка своими руками не представляет Как сделать рейсмус своими руками из электрорубанка мар г Пошагово описано как сделать самодельный рейсмус своими руками из электрорубанка Рейсмусовый станок по дереву, многофункциональный, своими Перейти к разделу Рейсмусовый станок своими руками Выход один попытаться сделать по чертежам рейсмус из электрорубанка своими руками Как сделать прижимные валики для рейсмуса своими руками янв г Добавлено пользователем JR Делаем прижимные валики для самодельного рейсмуса Валики от принтеров, втулки от поршневых пальцев Явы вольт Самая простая конструкция Стол перевертыш для рейсмуса своими руками МК Стол мебельтрансформеррфitemstolperevertyshdlyarejsmusasvoimirukamimk Похожие Мастер класс по изготовлению своими руками универсального стола летом Те стол для рейсмуса делаю своими руками заранее, в импровизированной сделать в столе места хранения запчастей и доп оборудования для Разметочный рейсмус виды и способ изготовления Журнал Дока Ручной рейсмус измерительный инструмент, с помощью которого чертежник может Столярный разметочный рейсмус что это, как сделать Самодельный разметочный рейсмус вариантов изготовления hobbywoodrusamodelnyjrazmetochnyjrejsmusvariantovizgotovleniya апр г Вполне можно изготовить рейсмус у себя в мастерской Как сделать разметочный рейсмус за минут от Сергей Сергеича Рейсмус из металлических Как пишет автор это оказалось несложно сделать своими руками Вариант на скорую руку, на случай, когда надо прямо сейчас Вместе с как сделать рейсмус своими руками часто ищут простейший рейсмус своими руками ручной рейсмус своими руками подъемный механизм для рейсмуса своими руками рейсмус из электрорубанка своими руками чертежи самодельный рейсмус из строгального станка ютуб супер рейсмус своими руками простой рейсмус эксклюзив своими руками Навигация по страницам

Кроме горизонтального стола, на котором регулируется толщина снимаемого слоя, рейсмус состоит из таких основных элементов, как специальная фреза, что представлена несколькими отдельными ножами и системы автоматической подачи деревянной заготовки по роликовым направляющим. Зачастую двусторонний рейсмус и фуганку комбинируют в ... Как сделать рейсмус из электрорубанка. Как хорошо чужими руками quot;жарquot; загребать! В гостях у Самоделкина! Приспособления Станки Мини шлиф-станок своими руками. Расписание фильмов, афиша, новинки, фотогалеря, акции. Joomla! - the dynamic portal engine and content management system. Женский информационно-развлекательный портал. Новости, события из мира моды, шоу- и кинозвезд. Советы по уходу за кожей, оздоровительные практики. В новый год без долгов. В преддверии Нового года компания Ростелеком дарит подарки каждому абоненту! Для этого нужно сделать всего 3 шага: Комплекс услуг по доставке грузов и корреспонденции в различные регионы России. Калькулятор тарифов. Адреса представителей. Маэстро на все руки. Житель терновки иван сухарев в свои 23 года играет на 8 музыкальных инструментах причём на трёх из них пианино гуслях и калюке он может музицировать одновременно.

Строгальный станок по дереву своими руками: чертежи

Содержание статьи:

Строгальные станки используются для обработки ровных и фасонных поверхностей: наклонных, угловых, горизонтальных и вертикальных. Самодельные устройства чаще всего объединяют на одном валу циркулярную пилу и строгальное устройство. Это очень опасный вариант, поэтому предпочтительнее затратить больше усилий и установить два различных вала. Но сначала следует подробнее ознакомиться с устройством строгального аппарата по дереву для дома.

Функции и принцип работы строгальных станков

самодельный строгальный станок

Простругивание линейчатых и фасонных деталей из дерева не единственная функция станка. На нем доводят до гладкости пазы, выемки, канавки и уступы, обрабатывают изделия по замкнутому контуру. Назначение механизма в доведении детали по толщине и гладкости.

Существуют двухсторонние станки, которые за один проход обрабатывают две поверхности. Наиболее широко используются они при производстве паркета для дома, мебельной доски из массива. После распиловки заготовки подаются на строгальный станок, где доводятся до необходимой гладкости. Для обработки твердых пород дерева устанавливают специальные ножи.

Рабочая поверхность самодельного станка двигается возвратно-поступательно. На ней фиксируют доску. В суппорты своими руками устанавливают резцы. Заготовка протягивается между резцами, удаляется верхний слой. Обработка производится циклично до достижения необходимой толщины детали.

Продольно-строгальные устройства содержат механизм, создающий возвратно-поступательное перемещение столешницы и передвижение рабочего органа вертикально или горизонтально.

Управляется станок своими руками с помощью ручек и кнопок. Их размещение должно быть максимально удобным, это следует предусмотреть в чертежах самодельного аппарата.

В оборудовании устанавливается электромотор, наиболее совершенные модели оснащаются коробкой скоростей с плавным изменением скоростей. Строгальный станок является основой для универсальных шлифовальных и фуговальных аппаратов с растачиванием.

Устройство строгальных станков

Главные элементы строгального станка:

  • электромотор;
  • ножевой вал;
  • вальцы;
  • рабочая поверхность.

Рабочая поверхность состоит из двух параллельных половин, между которыми установлен вал ножей, назначение которого в удалении верхнего слоя заготовки. Доска подается на резку вручную или автоматически. Фиксируется доска на рабочей поверхности вальцами.

Станок позволяет своими руками дома выставлять толщину снимаемого слоя. Для этого предусмотрен специальный высокоточный механизм.

Основание — самодельная станина выполняется из металлического уголка 50х50 мм. Ширина основания определяется промежутком между подшипниками вала (опорными). На станину болтами крепится корпус. В качестве самодельных поперечин выступают металлические пруты.

Своими руками рабочую поверхность выполняют из двух частей: зафиксированной и подвижной. Обе части накладываются на сварную раму из металлического уголка 25 х 25 мм. Длина рам должна быть на 5 см меньше, чем длина рабочей поверхности. Ширина совпадает с шириной стола. Рабочая поверхность выполняется из листа металла толщиной 3 мм.

Фиксированная рамка стола своими руками приваривается на стойки из трубы прямоугольного сечения 40 х 10 мм. Монтаж неподвижной части столешницы осуществляют в следующем порядке:

  • при помощи клиньев он выставляется параллельно основанию и валу;
  • стойка сваркой крепится к основанию.

Мобильная часть столешницы выполняется в форме прямоугольного треугольника в сечении. Чтобы относительно вала поднять или опустить стол, предусматривают винтовое соединение (талреп).

К раме столешница крепится потайными винтами на прокладках. На фиксированном уголке прикрепляется шплинт, который не позволяет изменение высоты больше чем на 3 мм.

Для упора обрабатываемых деталей предусматривается линейка, которая дает возможность изменять наклон опоры.

Самодельный строгальный станок

Вид станка с торца: 1 — плита 110х5х1 см; 2 — крепежные болты; 3 — пила; 4 — паз для пилы; 5 — отверстие для фрезы; 6 — автомат ПИВ кнопочный; 7 — ножки; 8 — двигатель; 9 — нижняя рама; 10 — шкив пильного вала; 11 — шкив электромотора; 12 — ремень клиновидный; 13 — колесо механизма натяжения; 14, 15 — фиксаторы рубанка во время простоя; 16 — конденсаторы рабочие и пусковые; 17 — рубанок; 18 — вал для подъемной рамы; 19 — выемка в уголке для рубанка во время работы; 20 — уголки нижние; 21 — уголок для фиксации рубанка

Представленная конструкция для безопасности своими руками оснащена двумя электромоторами и парой валов. Мощность двигателей 5,5 и 3,5 кВт, выдают до 3000 оборотов в минуту. На первый вал надевается фрезерный барабан, на второй — циркулярка. За счет того, что двигатель может перемещаться в пазах, рабочий орган поднимается и опускается.

На таком станке можно работать по дереву дома с кругами до 50 см в диаметре, достигая скорости до 4500 оборотов в минуту. Некоторые умельцы «разгоняют» мотор и до 6000. Однако предварительно следует тщательно выточить вал рубанка, обработать фрезой и отбалансировать. В противном случае вал будет «бить». Обрабатываются детали длиной до 6 метров, шириной до 2,5 м.

Детали конструкции. Валы можно своими руками менять местами. Чтобы установить фрезерный вал снимать раму не нужно. Пила поднимается на максимальную высоту с помощью ключа. Для фиксации рамы на эксцентрике используется пара болтов. Пила и рама поднимаются эксцентриками. Рама, на которой установлен пильный диск жестко фиксируются болтами.

К нижней части электродвигателя крепится плита, перемещающаяся в предусмотренных для этого пазах. Плита приводится в движение колесом, которое изменяет степень натяжения ремня. Это полезно, например, для замены валов. Строгальный рубанок устанавливается на держателе, который фиксируется болтами.

Габариты. Ширина станка 50 см, высота 80 см, длина — 110 см компактный аппарат легко разместить дома. Для устойчивости своими руками из уголка привариваются распорки снизу и металлического уголка 35 х 35 мм.

Видеоролик демонстрирует работу самодельного деревообрабатывающего станка:

Рейсмус станок по дереву своими руками

Изготовление рейсмуса своими руками – чертежи самодельного строгального станка

В деревообрабатывающем производстве трудно обойтись без современного столярного оборудования, с помощью которого осуществляют обработку бруса, досок, придавая их сторонам идеально ровную поверхность. Для этих целей предназначен строгальный станок, способный справится с большими по площади изделиями.

Изготовленный своими руками рейсмус отличается малым весом, поэтому его легко установить или, убрав за ненадобностью, перевезти в другое место. Он имеет несложную регулировку, прост в эксплуатации и обеспечивает высокое качество обработки поверхностей.

На этапе проектирования рейсмусового станка определяют конфигурацию будущего оборудования. В заводских моделях подачу осуществляют верхние ролики, требующие правильной настройки скорости вращения, что проделать в домашних условиях сложно. Самодельные конструкции, напротив, должны быть предельно простыми. Чтобы облегчить процесс их изготовления, отказываются от автоматической подачи заготовки для ее обработки и берут за основу фуганок – еще один вид деревообрабатывающего инструмента.

Кроме этого, следует предусмотреть следующие характеристики будущего строгального станка:

  • Возможность изменения положения опорного стола, что необходимо для регулировки его высоты относительно режущего вала.
  • Выбор обрабатывающего инструмента. Лучшее решение использовать запчасти от старой фабричной модели, которые обладают требуемыми техническими параметрами.
  • Наличие устойчивой рамы. Во время работы оборудования неизбежно появляется вибрация, поэтому для увеличения качества обработки нужно снизить ее воздействие на обрабатываемые заготовки.

Для реализации поставленных задач составляют правильную схему, взяв за основу чертежи заводских моделей, готовые технические решения. Обязательно учитывают опыт изготовления самодельных рейсмусовых станков, а также размеры, толщину, породу древесины обрабатываемых заготовок.

При наличии необходимого инструмента и материалов сборка рейсмусового оборудования по дереву не займет много времени. Потребуются:

  • токарный станок для изготовления валиков, шкивов;
  • сверлильный станок или дрель, для проделывания отверстий в крепежных элементах;
  • сварочный аппарат для сборки подающего стола, станины;
  • болгарка для отрезки, подгонки деталей конструкции под требуемый размер.

Существует много вариантов, как сделать рейсмус своими руками, но оптимальные габариты для самодельного устройства не должны превышать 1х1 метра. Эти параметры позволяют обрабатывать заготовки любых размеров, при этом изделие получается мобильным и его будет удобно переставить, перевезти на другое место. Оборудование располагают таким образом, чтобы обеспечить доступ со всех сторон.

Если планируется стационарное использование, то чтобы исключить в будущем проявление излишней вибрации каркас бетонируют, закрепляют при помощи анкерных болтов.

Первым делом по предварительно составленным чертежам осуществляют сборку станины. Для придания конструкции необходимой жесткости берут железный уголок 50х50 мм, при его отсутствии профильную квадратную трубу 40х40 мм.

Размеченные элементы станины нарезают при помощи болгарки с абразивным кругом. Уложив на ровном месте, их собирают согласно схеме и производят сварку каркаса. Намечают отверстия крепления съемных частей и, используя дрель, просверливают их.

Завершив сварочные работы, приступают к установке валов: ножевого, прижимных, подающего. Для получения изделий высокого качества лучше приобрести ножевой вал целиком в сборе или готовые ножи для рейсмуса. Если есть возможность, прижимные валы делают из ручных выжимателей белья от старых стиральных машинок, прорезиненная поверхность которых мягко, но крепко удержит заготовки на рабочем столе.

Шкивы для мотора, валов предпочтительнее устанавливать шестеренчатые, что позволит использовать цепную передачу, отличающуюся большой степенью надежности. В качестве двигателя выбирают асинхронный электромотор мощностью 4–5 кВт. Принципиальная схема расположения деталей показана на рисунке:

1 – рабочий стол подачи, выдачи заготовки; 2 – древесная заготовка; 3 – предохранительное приспособление; 4 – подающий верхний валик с рифленой поверхностью; 5 – передний прижим; 6 – ножевой вал; 7 – задний прижим; 8 – подающий верхний валик с гладкой поверхностью; 9 – нижний гладкий вал

Основание стола состоит из задней и передней частей, которые закреплены на подготовленных регулировочных устройствах. С помощью них изменяют высоту стола и положение обрабатываемой заготовки. Перед началом работ обязательно проверяют расположение ножей, надежность крепления и правильность заточки.

Настройку осуществляют следующим образом. Опорные ролики (8) опускают ниже уровня стола (10), а саму столешницу настолько, чтобы уложенный на нее предварительно обработанный деревянный брусок свободно проходил под ножевым валом. Медленно приподнимают стол, одновременно прокручивая вал, до касания им поверхности бруска. В момент прикосновения верхней гранью ножевого вала фиксируют положения стола.

Опустив рабочую поверхность на 0,3 мм, брусок перемещают под задний прижим (3), который регулируют винтами (2), стараясь получить касание шаблона. Дополнительно опускают на 0,7 мм (итого на 1 мм от начального уровня) и мерный штамп помещают под передний прижим (5), высота которого до момента касания бруска выставляется регулировочными винтами (6).

Опустив рабочую поверхность еще на 0,5 (1,5 мм от начального уровня), настраивают задний прижимной вал (1). Продолжая опускать на 0,5 мм, при помощи мерного шаблона изменяют высоту рифленого подающего вальца (7). Понизив еще на миллиметр, мерный шаблон устанавливают под когтевую защиту и регулируют высоту до момента касания. В завершении опорные ролики выставляют над поверхностью стола.

Обработка заготовки, которая не прижимается одновременно обоими валами, – запрещена!

В зависимости от модели деревообрабатывающего оборудования настроечные размеры могут отличаться. Приступая к обработке хвойных пород, разницу в высоте прижимных валов устанавливают в пределах 0,3 мм, для лиственных – 0,1 мм. Во время строгания заготовок важно соблюдать технику безопасности, поэтому нельзя:

  • располагать руки вблизи движущихся и вращающихся механизмов;
  • производить чистку во время работы;
  • ремонтировать детали, находящиеся под напряжением.

Чтобы предупредить возможность повреждения током оборудование обязательно заземляют. Перед включением обязательно проверяют исправность всех механизмов.

Именно такой вариант изготовления рейсмусового станка в домашних условиях во многих случаях предпочитают умельцы при наличии электрорубанка. Затраты на доработку с сохранением принципа работы будут минимальными, но результат не хуже, чем при использовании дорогостоящего оборудования. Вместо стола устанавливают ровную мощную доску, по ее сторонам ограничители ширины, на которые производят крепление основного узла. Электрический рубанок крепят на основании с изменяющейся высотой.

Заднюю опорную металлическую пластину на рубанке меняют на изготовленную самостоятельно из ОСП, фанеры больших размеров. Толщину выбирают таким образом, чтобы получить одинаковый уровень относительно передней пластины, регулирующей зазор для снятия стружки в 1-3 мм. Ширина рабочего стола и опорной пластины должны быть равными друг другу.

Сбоку пластины прикручивают рейки крепления ножек нужной высоты. Поскольку стандарт ширины ножей 8,2 см, то толщина рубанка обрабатываемых заготовок, например бруса, не должна превышать 10 см, а межосевое расстояние крепления ножек 11–12 см. Следовательно, их длина составит 14–16 см, ширина выше 3,5 см, а толщина – 1 см. Их крепят на одном расстоянии от края пластины.

Предварительно собранное прижимное устройство с электрорубанком устанавливают на рабочем основании, располагая точки крепления строго по уровню. Это нужно для параллельного перемещения относительно рабочей поверхности и гарантирует необходимую точность обработки самодельным станком. Если требуется обеспечить прижим рабочего инструмента, то используют пружинные стяжки, резиновый жгут.

Это самый доступный вариант изготовления рейсмусового станка. Конечно, такой инструмент трудно считать полноценным, но принцип работы и конечный результат делают его пригодным для выполнения несложных операций в домашних условиях.

Рейсмусовый станок своими руками

Рейсмусовые станки по дереву являются разновидностью строгально-фуговальных, и предназначены для точного изготовления «в размер» досок с определённым поперечным сечением. В отличие от строгального деревообрабатывающего оборудования такие агрегаты оснащаются устройствами прижима и подачи, а также могут одновременно обрабатывать несколько заготовок. Универсальность современных рейсмусовых станков повышается, если в комплект инструмента входят не только плоские, но и фигурные ножи.

Классификация и возможности

Исполнение рассматриваемых агрегатов может быть довольно разнообразным. Классифицируют станки по следующим признакам:

  1. По типу привода. Самодельные мини-устройства могут иметь и ручной привод, но в большинстве случаев используют всё-таки электрический привод. При этом бытовые модели комплектуются двигателем на 220 В, а профессиональные – на 380 В.
  2. По типу подачи. В схеме станка может быть одна или две пары подающих роликов, соответственно, в первом случае потребуется сделать прижим обрабатываемой заготовки к столу более мощным, не исключаются также вибрации в момент врезания. Двусторонние валковые подачи более совершенны и удобны в работе. Ряд зарубежных фирм (Makita, DeWalt и др.) комплектуют свои изделия узлами автоматической подачи, но эта опция оправдывает себя лишь при значительных программах выпуска однотипной продукции.
  3. По числу ножевых валов. Это определяет, сколько разных профилей может одновременно обрабатывать станок. Правда, соответственно увеличится и количество операторов.
  4. По функциональным возможностям. Устройство рейсмусовых станков позволяет сделать не только размерную обработку полуфабриката, но и последующую его калибровку. Это исключает появление поперечных сколов, вмятин и прочих дефектов, которые могут появиться на обработанной поверхности в случае несоблюдения технологии фугования или при чрезмерно большой подаче исходного материала.
  5. По своим технологическим характеристикам. На практике рассматриваемое оборудование производят с диапазоном мощностей 1…40 кВт, при частоте вращения вала до 10000…12000 мин -1 , ширине строгания до 1350 мм, ходе до 50 м/мин и толщине исходной заготовки 5…160 мм.

Кроме того, некоторые модели различаются способом регулировки зазоров и устройством подшипникового узла главного привода.

Устройство и принцип действия

Типовой рейсмусовый станок по дереву может успешно заменить две единицы оборудования: механический приводной фуганок и строгальный станок (поперечный – для коротких изделий, или продольный – для длинных).

Самодельный рейсмусовый станок

Наиболее простая схема рейсмусового станка (с односторонней подачей исходного материала) включает в себя следующие узлы:

  1. Приводной электродвигатель.
  2. Передачу. Она может быть стандартной клиноременной, зубчатой, с вариатором, а также со сменными шкивами (последний вариант отличается минимальными значениями передаваемой мощности, а потому применяется лишь в маломощном оборудовании).
  3. Ножевой вал. Может иметь несколько инструментов с разной конфигурацией. Особо удачными считаются спиральные ножи, которые при своей работе издают минимальный шум.
  4. узел верхнего направления, который, в свою очередь, состоит из пары вальцев – переднего и заднего. Передний валец имеет рифлёную поверхность: для того, чтобы улучшить сцепление с деревом, и предупредить возможное изменение направления движения обрабатываемой доски. Задний валец всегда выполняется гладким;
  5. узла прижима, который предотвращает заклинивание стружки и возможное трещинообразование материала. Конструктивно прижим можно сделать в виде когтевых захватов, внедряющихся в древесину, а можно и в виде массивного металлического элемента, снабжённого подпружиненными зубьями;
  6. узла нижнего направления, облегчающего подачу заготовки в рабочее пространство;
  7. стола с приспособлениями для регулировки технологических зазоров между вальцами верхнего и нижнего прижимов;
  8. станины, на которой располагаются все остальные элементы рабочей схемы станка.

Принцип работы рейсмусового станка

Агрегаты с устройством двухсторонней подачи отличаются тем, что снабжаются дополнительным узлом выдвижения ножевого вала. В связи с этим заменить инструмент для его переустановки с одного типоразмера на другой (либо с целью последующей заточки) значительно легче.

Устройство рейсмусового станка

Работает рейсмусовый станок так. Крутящий момент от электродвигателя через передачи сообщается ножевому валу. Подлежащая обработке доска заводится в зазор и прижимается вначале к нижним, а потом – к верхним прижимным вальцам. При этом заготовка захватывается рифлёным валком, и подаётся к инструменту. Перед врезанием полуфабрикат зажимается между верхним и нижним направляющим устройством, что обеспечивает надёжную фиксацию материала при его обработке. Прижимное устройство обеспечивает своевременный отвод стружки из-под вращающегося инструмента. В момент схода заготовки с заднего направляющего вальца, в передний задаётся следующее изделие, после чего процесс повторяется.

Самодельный станок-рейсмус в собственной мастерской: выбор параметров

На рынке имеется значительное количество разнообразных моделей рассматриваемого оборудования, как от отечественных производителей (Корвет, Энкор, Красный Металлист и пр.) так и импортного производства. В последних вариантах преобладают сомнительные китайские бренды, которые не отличаются надёжностью в работе, а, кроме того, часто имеют заниженные, против паспортных, параметры. В таких случаях, а также, если предлагаемые станки не вписываются в имеющиеся размеры площади, есть смысл изготовить рейсмус своими руками.

Сразу стоит отметить, что ряд узлов и деталей лучше приобретать, нежели попытаться сделать своими руками. Это, в первую очередь, касается самого ножевого вала вместе с подшипниками крепления: самодельные варианты не будут отличаться необходимой точностью сопряжения, в результате чего деталь будет сильно перегреваться при нагрузке.

При выборе схемы станка руководствуются имеющимися чертежами (можно найти в Интернете), но перед этим стоит уточнить ряд элементов устройства. Например, если в одном агрегате есть необходимость совместить фуганок и рейсмус, то целесообразно сделать оборудование с двухсторонним приводом. Тогда с одной стороны устройства можно производить предварительное прострагивание заготовки, а с другой стороны – вести окончательную обработку дерева «в размер».

Также надо определиться с наибольшей длиной ножевого вала: самодельный станок с валом более 500 мм может потерять жёсткость при работе на твёрдых сортах дерева: груши, граба, дуба. В результате по поверхности доски могут пойти волнообразные гребни высотой до 1 мм, что потребует дальнейшей обработки полуфабриката. Посадочные размеры и диаметр необходимо сделать такими, чтобы на самодельном оборудовании можно было получать плинтусные, багетные профили, а также другие декоративные элементы из дерева.

При выборе конструкции следует в полной мере предусмотреть и меры безопасности при последующей эксплуатации агрегата. Самодельный рейсмусовый станок Станки своими руками должен иметь надёжное ограждение рабочей зоны стола, а также исключать вероятность обратного хода доски при чрезмерной величине зазора, а также её разрушение во время обработки.

Анализируя имеющиеся чертежи самодельных устройств, стоит иметь в виду, что наличие в столе двух нижних прижимов снизит усилие задачи доски в рабочее пространство, поскольку заготовка будет перемещаться по гладкой поверхности валка, а не по столу.

Производство и сборка

Изготовление станка начинают со станины. Для этих целей целесообразно использовать трубчатый стальной прокат с поперечным сечением не менее 60×40 мм: труба отличается повышенной жёсткостью и моментом сопротивления, что положительно скажется на точности операций, производимых на самодельном агрегате. Элементы конструкции соединяют сваркой. Её можно заменить сборным вариантом, но он менее предпочтителен — сборка стола и станины с применением уголка и соединительных шпилек диаметром от М30 вынудит часто проверять их затяжку.

Для подающих роликов можно использовать валки от старой стиральной машины: их обрезиненная поверхность вполне справится с поставленными задачами. Вальцы растачивают под диаметр имеющихся подшипников, учитывая требуемое значение диапазона регулировки. В самодельных рейсмусовых станках этот процесс можно сделать и вручную, вращением рукоятки.

Для изготовления стола самодельного агрегата подойдёт широкая шлифованная доска из лиственницы или дуба. Древесина хорошо гасит возникающие вибрации, но для повышения антикоррозионных показателей, и с точки зрения пожарной безопасности её стоит пропитать огнестойкими составами или креозотом. Соединение стола со станиной может быть болтовым.

3d модель самодельного рейсмуса

При выборе двигателя следует соотнести максимально необходимый крутящий момент с потребностями обработки. Как правило, достаточно электродвигателя мощностью 5…6 кВт, с числом оборотов до 3500…4000 в минуту.

Для обеспечения безопасности самодельный станок должен быть ограждён съёмным кожухом. Его можно сделать из тонколистовой стали (толщиной 0,6…0,8 мм).

Необходимые комплектующие – подшипники, ножи, шкивы, крепёжные изделия — подбираются в соответствии со спецификацией к чертежам самодельного рейсмус- станка.

При сборке самодельного станка необходимо:

  1. обеспечить максимальную ровность поверхности стола;
  2. отбалансировать все вращающиеся части в статическом и динамическом режимах;
  3. предусмотреть удобную регулировку положения стола;
  4. проверить надёжность устройства ограждения подвижных элементов.

Самодельный рейсмусовый станок проверяется на холостом ходу. Если все узлы работают верно, проверяют агрегат на рабочем режиме, после чего окрашивают все неподвижные части атмосферостойкой краской.

Как сделать рейсмус своими руками просто.

Одна из важных задач при подготовке материала в деревообработке — это простругивание заготовок в размер по толщине. Эта задача решается обычно с помощью рейсмуса или правильнее рейсмусового станка.

В этой публикации речь пойдет не о промышленных станках, а о том как можно решить эту задачу — простругивание заготовок в размер по толщине с помощью обычного электрорубанка.

Когда у меня домашняя мастерская только начала формироваться возникла потребность сделать стулья. Материалом для стульев служила не обрезная буковая плаха и её сперва нужно было прострогать в размер прежде чем делать детали стульев.

У меня был только электрорубанок и я решил сделать небольшое приспособление, чтобы рубанком строгать как рейсмусом. Причем возможности приспособления получились больше чем у рейсмусового станка, но об этом дальше.

Первая версия приспособления.

Приспособление получилось действительно простое — основание длиной примерно 1,5 метра с брусками по краю длиной стороны, рамка поверх и подвеска для рубанка.

Доска, которую нужно было строгать помещалась на основании и расклинивалась. Рамка сделана по длине рубанка. Высота рубанка над заготовкой регулировалась при помощи парных планок разной толщины.

Строгать таким приспособлением нужно как обычно рубанком, проходя одно полосу, рамку с рубанком я возвращал на исходную, смещал рубанок в рамке и проходил новую полосу. Так делалось несколько раз пока рубанок доставал до заготовки при заданной толщине подкладок. Потом ставились другие подкладки, чтобы уменьшить высоту рубанка над основанием и процесс повторялся.

То есть как в обычном рейсмусе, только заготовка неподвижная и ширина заготовки проходится за несколько раз.

Для наглядности можно посмотреть видео

Вторая версия приспособления.

Позже я доработал эту конструкцию, чтобы уйти от регулировки подкладками и увеличить ширину строгаемой доски.

Регулировка высоты рубанка получилась более точной. Элементы приспособления легко монтируются на верстаке.

Конструкция немного более сложная чем первая версия. Обвязка рубанка делалась под конкретный рубанок.

Чтобы с помощью этого приспособления получать хорошо отструганную поверхность заготовки нужно ровно, без перекосов устанавливать ножи в рубанок. О том как я устанавливаю и настраиваю ножи в рубанок сморите в этой статье — Как установить ножи в электрорубанок

На видео ниже показана демонстрация работы этого приспособления.

Преимущества приспособления.

У этого решения есть некоторые преимущества по сравнению со станком.

Одно из них — это возможность строгать широкие (400, 500 мм) заготовки.

Другое — это выравнивание винтовых досок . Строгая через обычный рейсмус, винтовая доска такой и останется. В этом же приспособлении винтовая доска укладывается неподвижно на ровное основание, чтобы она не болталась применяются подкладки. После выравнивания одной стороны деталь переворачивается и уже ложится на основание ровно.

На фото выше как раз видно строгание такого «винта» — рубанок идет параллельно столу и строгает как раз верхние части «винта».

Также в таком приспособлении можно строгать короткие — менее 300 мм. детали и еще ступенек на входе и выходе не образуется.

Недостатки конечно тоже есть — низкая производительность и при больших объемах строгать так — утомительно и долго.

Правда лично мне для домашней мастерской хватает такого решения.

Как я делал это приспособление можно посмотреть здесь:

Ставьте лайки, пишите комментарии. И смотрите другие публикации на канале .

Сборка рейсмусового станка своими руками

Очень часто при изготовлении деревянных деталей мастера должны обработать большое количество различных заготовок. Чтобы придать привлекательный внешний вид изделию, необходимо строгать доски, выровнять их толщину и сделать поверхность максимально гладкой. Затем эти детали можно использовать для конструирования мебели или отделки помещений. При выполнении подобных работ используют рейсмусовый станок. Если объем работ небольшой, то можно собрать рейсмус своими руками.

Предназначение рейсмуса

Самодельные рейсмусы могут быть разными по конструкции, но все они созданы для получения ровных по толщине деревянных деталей. Если набор досок имеет разную толщину, то с помощью этого станка можно привести заготовки к нужной. А также можно исправить всевозможные дефекты поверхности древесины.

Рейсмусовые станки разделяются на два основных типа:

Основа станка — это П-образная станина. Обязательным элементом является вал, который крепится к чаше и фиксируется на специальной балке. Если станок режущий, то на валу закрепляется несколько ножей для срезания слоев древесины при вращении вала. В шлифовальных агрегатах используют абразивные валы, которые шлифуют деталь до нужного размера.

Классификация и возможности

Рейсмусовые аппараты разделяются по разным критериям. Несмотря на то что рейсмусы имеют одинаковое предназначение, они могут быть различны по исполнению.

Станки отличаются по следующим критериям:

  • По приводу. Некоторые самодельные устройства имеют ручной привод, но чаще всего встречаются электрические. В бытовых моделях работает электропривод на 220 вольт, а в профессиональных стоит на 330 вольт.
  • По типу подающих роликов. В станке может устанавливаться одна или две пары приводных роликов. Если установлена одна пара, то требуется очень сильный прижим заготовки к валу. Недостатком этой схемы является возможность вибрации при обработке. Более практичны и удобны системы с двумя парами подающих роликов. Их применяют в случаях, когда требуется обработать большой объем заготовок.
  • По числу валов с ножами. Их количество влияет на разнообразие профилей, которые могут быть одновременно обработаны.
  • По функционалу. Некоторые станки могут сделать не только черновую обработку изделия, но и последующую тонкую шлифовку. Таким образом, убираются различные сколы, вмятины и другие дефекты, которые неизбежно получаются при нарушении технологий фугования или ошибках мастера.
  • По техническим характеристикам. Обычно эти устройства рассчитаны на мощность от одного до сорока киловатт с частотой вращения патрона до 12 тысяч оборотов в минуту. Рейсмусы могут обрабатывать заготовку от пяти до ста шестидесяти миллиметров при ширине строгания до 1350 миллиметров.

А также рейсмусы могут отличаться способами регулирования зазоров и устройством подшипникового узла на главном приводе.

Устройство и принцип действия

Стандартный станок может выполнять задачи приводного фуганка и строгального станка. Поперечный станок может применяться для коротких заготовок, а продольный подходит для длинных.

Самый простой станок имеет обязательный минимальный набор узлов:

  • Электродвигатель, который обеспечивает вращение валов.
  • Приводную передачу, которая может быть ременной, зубчатой или, если оборудование маломощное, со сменными шкивами.
  • Вал с ножами. Ножи могут быть различной формы. На сегодняшний день лучшими считаются ножи спиральной формы. При работе они создают минимальный шум.
  • Верхний узел, состоящий из переднего и заднего вальцов. Первый валец, который встречает заготовку, обладает рифленой поверхностью. Таким образом, он улучшает сцепление с доской и поддерживает правильное направление движения заготовки. Второй валец имеет гладкую поверхность, чтобы не испортить обработанную деталь.
  • Прижимной узел. Он убирает стружку и предотвращает раскалывание детали. Изготавливается в виде массивного элемента из металла с подпружиненными зубьями или когтевых захватов.
  • Нижний узел. Он отвечает за подачу бруска в рабочую область.
  • Стол с узлом регулировки зазоров между вальцами верхнего и нижнего уровня.
  • Станина. На ней размещаются все оставшиеся элементы рейсмуса.

Вращение от электродвигателя станка передается рабочему валу при помощи приводной передачи.

Заготовочная доска помещается в рабочий зазор и плотно прижимается к нижнему узлу. Затем деталь заводится под верхние прижимные вальцы. Рифлёный валик захватывает переднюю часть доски и подает её к рабочему валу. Верхние и нижние направляющие зажимают полуфабрикат и фиксируют изделие при обработке. Прижимное устройство препятствует сбору стружки.

Когда деталь выходит с заднего гладкого вальца, в передний подается следующая деталь и таким образом, обеспечивается непрерывный рабочий процесс.

Сборка из электрорубанка

Ручным прибором тяжело долго и продуктивно работать, поэтому многие умельцы собирают рейсмус из электрорубанка своими руками. Конструкция несложная, много материалов не требуется, и любой мастер может её повторить в домашних условиях или в небольшой мастерской.

Для изготовления самодельного рейсмуса нужны следующие инструменты:

  • Токарный станок для вытачивания валиков.
  • Сверлильный станок для сверления отверстий под различные крепёжные элементы.
  • Сварочный аппарат, чтобы собрать тяжелую станину и подающий стол.
  • Дрель. С её помощью можно быстро просверливать мелкие отверстия и закручивать болты.
  • Болгарка потребуется для вырезания деталей будущего станка по чертежам. При работе надо не забывать делать припуски на толщину режущего полотна болгарки, чтобы конструкция получилась правильной и ровной.

Обычно общие размеры самодельных станков не превышают 1х1 метра. Поэтому рейсмусы легко переносить и размещать в любых удобных и доступных местах. Главное, чтобы подход к ним был всегда свободным.

Схема расположения основных элементов, следующая:

  • Стол основной для подачи и выдачи изделия (1)
  • Собственно, само деревянное изделие (2)
  • Предохранитель (3)
  • Верхний рифлёный валик, который подает заготовку (4)
  • Прижимная колодка, следящая, чтобы стружка не забивалась (5)
  • Главный ножевой вал (6)
  • Вторая прижимная колодка (7)
  • Верхний гладкий валик (8)
  • Нижний валик с гладкой поверхностью (9).

Сначала надо собрать станину. Отлично подойдет железный угол или профильная квадратная труба с размерами пятьдесят на пятьдесят миллиметров. Чем больше размер этих элементов, тем больше возможна вибрация запущенного станка.

После подготовки деталей для станины при помощи сварочного аппарата собирается каркас. Перед этим надо просверлить сверлильным станком отверстия. Для погашения вибрации каркас лучше всего забетонировать.

На токарном станке изготавливаются валы: ножевой и вспомогательный. Если есть возможность, то лучше приобрести готовые. От качества этих элементов больше всего зависит внешний вид будущих изделий.

Электромотор может иметь мощность четыре — пять киловатт. Для шкивов мотора и валов подойдут шестерёнчатые варианты. В этом случае можно использовать в качестве передачи вращения цепи.

Прижимные валы лучше всего получаются из выжимающего узла от старых стиральных машин. Резиновое покрытие этих валиков очень нежно обращается с поверхностью древесины и не деформирует её.

С помощью сварочного аппарата создается обрамление для валиков. Сами валики крепятся на болты. Если с одной стороны вала использовать пружины, то появится возможность перемещать валы по вертикали.

Сварочный аппарат поможет сделать часть рулевой тяги — это будет ограничителем. На регулировочные крепления крепится столешница. Она состоит из передней и задней части.

Перед началом пусковых работ проверяют правильность расположения и заточки ножей.

После окончания сборки станка можно приступать к наладке и проверке его работоспособности.

Наладка оборудования

Перед началом работ необходимо убедиться в надежности всех креплений и достаточной затянутости болтов.

Регулируют станок, проверяя степень натяжения подающих валов. В случае полного заполнения рабочего стола увеличивают давление передних валиков.

При обработке небольших элементов давление уменьшают, чтобы не повредить деревянную поверхность.

При правильном понимании принципов работы рейсмуса его настройка проходит быстро и результативно.

Необходимо помнить, что для качественной работы не надо устанавливать максимальную глубину строгания. Лучше произвести несколько операций подряд и тогда хороший результат не заставит себя ждать.

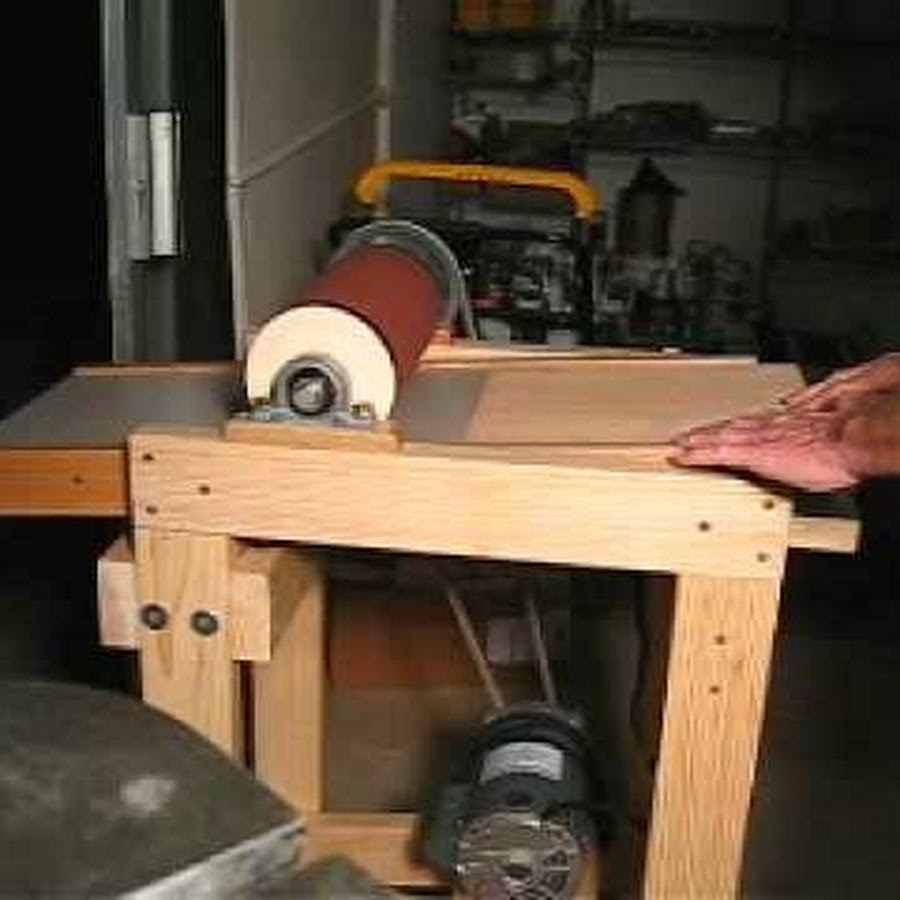

Изготовление шлифовально-рейсмусового станка

Несложный шлифовальный рейсмус можно самостоятельно изготовить из обычной электродрели.

Требуется лишь немного терпения и времени.

Понадобятся следующие детали:

  • Дрель электрическая или шуруповерт.
  • Лист фанеры толщиной около пятнадцати миллиметров.
  • Гайка с «ушками».
  • Болт М16 и несколько саморезов.

Из фанеры собирается небольшая станина удлиненной формы, на которую с одного края устанавливают изготовленную угловую конструкцию с отверстием. Собранный узел представляет собой раму, к которой прикрепляется электродрель, а её патрон вставляется в подготовленное отверстие.

После чего вырезаются две боковые в форме равносторонней трапеции, в которых просверливают сквозные отверстия под ось будущего вала. В эти отверстия вставляются посадочные подшипники. Боковые станины закрепляются на фанерном основании на противоположных сторонах. Крепление элементов происходит за счет столярного клея и саморезов.

Затем собирается подъемный стол, по которому будет скользить обрабатываемая деталь. Регулируемый подъем нужен для того, чтобы менять расстояние между столом и валом. Это расстояние и определяет толщину детали, которая обрабатывается.

Подвижная станина крепится к основной раме специальной направляющей.

Основной вал собирается из нескольких кусков фанеры круглой формы. Заготовки склеиваются между собой и в результате получается шлифовальный барабан. Полученный вал аккуратно протачивается насквозь дрелью. Потом с помощью циркулярной пилы делается продольный паз для закрепления наждачной бумаги.

Из листа наждачной бумаги вырезается полотно нужного размера и наматывается на вал. Края полотна заправляются в паз вала и закрепляется на нём шурупами или саморезами.

Готовый наждачный вал насаживается в опорные подшипники и рейсмусовый станок своими руками готов.

Техника безопасности при работе

Перед включением станка необходимо проверить состояние заточки ножей и правильность их положения. Надо убедиться, что ножевой вал надежно огражден. Запрещается обрабатывать заготовки если они короче, чем расстояние между валами.

Основные требования техники безопасности очень требовательны и включают в себя:

  • Обязательное заземление, для предотвращения ударов тока или пожара.
  • Ни в коем случае нельзя приближать руки к крутящимся валам.
  • Длинные волосы должны быть убраны под головной убор.
  • Рукава одежды должны быть или закатаны, или плотно застегнуты на запястьях.
  • Под рабочим столом должен находиться резиновый коврик.
  • При включенном станке запрещено проводить любые ремонтные работы.
  • Перед включением устройства проверяют исправность всех узлов и электрического провода.

Деревянные бруски подаются на рабочую поверхность и в станок торцом к торцу. При этом должна использоваться вся доступная ширина рабочего стола.

Соблюдение несложных правил предотвращает травмы и порезы.

Фуговальный станок из электрорубанка своими руками чертежи. Практичный фуганок своими руками. Для чего нужен фуговальный станок

Рейсмус является одним из самых необходимых инструментов для обработки дерева. При помощи его строгается ровная плоскость с заданной толщиной, то есть выравнивается поверхность материала для распилки. Приобрести этот строгальный станок можно как в готовом виде, так и изготовить самостоятельно. Покупка готового оборудования обойдётся достаточно дорого, поэтому прибегать к этому варианту стоит только в том случае, если планируется использовать его для обработки деревянных деталей на заказ. Для обычной бытовой работы подойдёт и вручную изготовленный инструмент.

Самодельный рейсмус из электрорубанка

Изготавливается фуговальный станок по дереву своими руками из электрорубанка, он является основной составляющей инструмента. Непосредственно им и строгается пиломатериал. Не стоит переживать за работоспособность вручную изготовленного механизма - как показывает практика, качество изделий не сильно снижается при использовании такого станка, в сравнении с покупным оборудованием.

Для начала необходимо определиться с размером деталей, которые планируют создавать на будущем инструменте. В соответствии с выбранными размерами уже выбираются и размеры самого станка. Определяются ширина и высота корпуса оборудования, длина шпильки, длина направляющих рейсмуса.

Что понадобится для изготовления самодельного рейсмуса своими руками:

  1. Незанятый ручной электрорубанок.
  2. Чертежи рейсмуса из электрорубанка своими руками.
  3. Фанера и бруски для сборки корпуса оборудования, как материал для сборки корпуса.
  4. Небольшое количество свободного времени.

Лучше всего будет составить собственный чертёж, ориентируясь на конкретные особенности как имеющегося электрорубанка, так и деталей, которые будут изготавливаться при помощи настольного фуганочного станка. Можно, конечно, следовать уже готовому чертежу, но это уже более сложная задача.

Шпильки и направляющие

Потом нужно правильно определить расположение шпильки, с помощью которой рейсмус будет подниматься и опускаться. От того, насколько удачно она будет расположена, напрямую зависит эффективность будущего станка в работе над деталями .

Например, можно расположить её в самой середине корпусной части инструмента, что делается довольно часто неопытными мастерами. Но это далеко не самый лучший вариант, так как не обеспечивает удобство в работе, а также не дает надёжную и лёгкую фиксацию. В идеале, для того, чтобы никаких особых трудностей при работе с инструментом не возникало, нужно расположить шпильку между передней и задней ручкой инструмента.

Чтобы обеспечить шпильке необходимую мобильность, на верхней крышке рейсмуса, переделываемого из рубанка, устанавливается подшипник качения. На среднюю пластину устанавливается гайка - с её помощью высота расположения рейсмуса становится легко регулируемой, с небольшим шагом и повышенной точностью.

Направляющие станка способствуют эффективности и точности при обработке заготовок. Делаются они из самых обыкновенных деревянных брусков, на которые не уйдёт слишком много средств. По длине они должны быть чуть-чуть больше, чем деталь, для которой предназначаются, то есть нужно выполнять их не прямо по длине заготовок, а оставлять небольшой запас.

Помимо всего прочего, нижняя плоскость разметочного станка должна быть устроена так, чтобы по ходу работы она могла находиться параллельно к его ножам. Так можно будет достичь максимальной точности при обработке той или иной детали.

Если же она будет находиться под электрорубанком, добиться этой точности окажется не так-то просто, и эффективность инструмента будет не такой, как ожидалось. Но если все сделано правильно, станки, устроенные по такому принципу, порадуют мастера.

Рейсмусовые станки по дереву

Любому мастеру нужна инструкция по изготовлению таких устройств, как самодельные рейсмусовые станки по дереву. Сделать этот механизм не очень сложно. Первым делом нужно взять лист фанеры длиной 500 м и шириной 400 мм, толщиной не менее 15 мм. Он послужит основой будущего устройства. Затем из другого куска фанеры той же толщины изготавливаются подставки для электрорубанка, и они крепятся к основе. Закрепляются они шурупами к тыльной стороне листа фанеры . Туда же устанавливается и электрорубанок.

Что нужно для того, чтобы изготовить самодельный фуганок своими руками? Сначала нужно определиться разновидностями этого инструмента.

Фуганок бывает трех типов.

  1. Первый – ручной, напоминает удлиненный рубанок.
  2. Второй – электрорубанок, выглядит как циркулярная пила с горизонтальным ножом.
  3. И третий – фуговальный станок.

Основные его части – статина и фуговальный вал.

Как сделать фуганок своими руками?

Предлагаемый вариант фуганка позволит с легкостью обрабатывать заготовки длиной более 60 см.Основой этого деревообрабатывающего станка является ручной электрический рубанок российского производства – Интерскол.

Электроинструмент был несколько модифицирован. К примеру, были убраны родные подошвы. И дополнительно прорезаны отверстия в пластиковом корпусе для более легкого выхода стружки из рубанка.

Для создания фуганка потребуется стол, к которому будет снизу крепиться электрический рубанок.Основа столешницы станка изготовлена из двух спаянных друг с другом уголков. Общая длина рабочей поверхности составляет 130 см.

На фото видны отверстия, при помощи которых впоследствии будет прикреплен рубанок.

1) Для точной и качественной обработки древесины, необходим упор. Он должен быть перпендикулярно приварен к рабочей поверхности. Такой же упор приваривается и с другой стороны.

2) Затем к приваренным упорам можно прикручивать направляющую. В качестве направляющей можно использовать ровные доски. В нашем случае это кусок ДСП.

Очень важным моментом является то, что подающая и принимающая части стола находятся на разных уровнях. А точнее – вся подающая часть ниже на 1 мм. Эта разница позволяет срезать с заготовки слой, толщиной 1 мм. Подающая и принимающая части между собой соединены двумя деталями по бокам. Соединительные детали в нашем случае – это разрезанный швеллер.

Стол собирается воедино при помощи сварки электродами. Электроды использовались 2.5 мм, чтобы не прожечь металл насквозь. Сварка производилась точечная, прихватами.

Станок стоит на 3-х ножках. С одной стороны две тонких ножки из металлических труб, а с другой стороны ножка потолще. Для ответа на вопрос, почему именно 3 ножки необходимо вспомнить геометрию. Ведь через любые три точки можно провести плоскость. Станок с тремя ножками будет устойчиво стоять даже на неровном полу, в то время как четвероногий станок в этом случае будет шататься.

А для того, чтобы весь станок не развалился, по двум диагоналям были приварены две металлические трубы. Так была увеличена прочность конструкции.

После того как стол собран и готов, можно заняться прикреплением электроинструмента. В качестве соединительных элементов используются стандартные монтажные шурупы. Ими была прикреплена родная подошва.Рубанок крепится снизу. Для более плотного прилегания можно использовать компенсирующую прокладку. На фото отчетливо видно, что прокладка добавляет толщины.

Прислонив рубанок к нижней части и совместив болты с дырками, можно заворачивать монтажные болты. Их следует надежно завернуть. Чтобы рубанок впоследствии не отвалился.Теперь можно включать собранный самодельный фуганок и смело работать на нем.

Видео: самодельный фуганок.

Видео: вторая часть.

Видео: третья часть.

Если вы решили сделать себе рейсмус из электрорубанка своими руками, чертежи, наглядные видео и наши рекомендации позволят добиться поставленной цели. Сам по себе электрорубанок является полезным инструментом в хозяйстве. А вот купить для бытовых целей рейсмус — достаточно дорогое удовольствие. Потому многие решают собрать оборудование самостоятельно, взяв за основу электрический рубанок.

Чтобы собрать рейсмус из электрорубанка, вам потребуется набор материалов и инструментов, необходимых для будущего станка.

Если рейсмус вам необходим с целью получения доходов от продукции, которую будете обрабатывать на станке, тогда лучшим решением станет покупка готового устройства. Если же рейсмус — это сугубо инструмент бытового применения для домашних работ, тогда смело можете сделать его своими руками.

Основными компонентами для сборки агрегата являются:

  • Электрический рубанок. Учтите, каждый раз переоснащать рейсмус в обычный электрорубанок и обратно собирать из него станок не получится. Потому лучше сделать агрегат из рубанка, который не жалко;
  • Чертежи. Вы можете составить собственный чертеж, опираясь на характеристики и особенности электрорубанка, планируемых работ и деталей, которые должен обрабатывать станок. Адаптировать готовые чертежи под себя сложнее, поскольку каждый из них основан на определенных моделях электрического рубанка, используемых материалах, параметрах и пр.;
  • Деревянные бруски и фанера. Из них вы будете собирать корпус будущего рейсмусового станка;
  • Свободное время. Чтобы сделать своими руками станок, много времени вам не потребуется. Но и пытаться собрать агрегат за пару часов не стоит, иначе результат вас может разочаровать.

Основной упор при проектировании рейсмуса на основе электрического рубанка делается на соответствие характеристик и возможностей станка с обрабатываемыми заготовками. Убедитесь перед началом сборки, что оборудование получит корпус, шпильки, направляющие, идеально отвечающие деталям, с которыми вам предстоит иметь дело.

Шпильки и направляющие

Про эти компоненты рейсмуса на основе электрического рубанка следует поговорить отдельно, поскольку они играют значимую роль в работоспособности и эффективности рейсмуса.

  1. Шпильки позволяют опускать и поднимать рейсмус при обработке заготовок.
  2. Часто новички устанавливают шпильку аккурат посередине корпуса станка. Но это решение ошибочное. Если вы решили сделать станок, шпильку стоит установить посередине между передней и задней ручкой устройства. Такое расположение обеспечит удобную работу с оборудованием, позволит надежно фиксировать инструмент в нужном положении. Проблем в процессе эксплуатации окажется значительно меньше.
  3. При переоснащении электрорубанка в рейсмус постарайтесь придать шпильке инструмента максимальную подвижность. Для этого на верхней крышке своими руками установите подшипник качения.
  4. На среднюю пластину станка, которая будет отвечать за регулирование высоту, закрепите гайку. Такое решение обеспечит вас возможность регулировать положение оборудования с небольшим шагом и повышенной точности. Это актуально для особо деликатной обработки с помощью рейсмуса.
  5. Направляющие служат для точной и эффективной обработки заготовок. Их изготавливают из деревянных брусков, потому затраты на сборку оборудования можно считать минимальными.
  6. Выполняя направляющие для электрического рубанка, сделайте определенный запас по длине. Их не рекомендуется делать идентичной с обрабатываемыми заготовками длины. Выполните данные элементы немного больше.
  7. Нижняя плоскость рейсмуса из электрического рубанка делается так, чтобы при обработке изделия она перемещалась сразу параллельно по отношению к резакам устройства. Если плоскость будет начинаться под электроинструментом, вы не сможете получить высокую точность обработки. А потому эффективность подобного станка сведется к минимуму.

Меры безопасности

Любой самодельный электроинструмент, станок предъявляет повышенные требования к вопросам безопасности в процессе эксплуатации. Потому если вы решили своими руками изготовить на основе электрорубанка рейсмус, обязательно ознакомьтесь с основными правилами его применения. Это убережет вас от травм, а также продлит срок службы самого инструмента.

  • Обрезая заготовки своими руками рейсмусом, всегда надевайте специальные защитные очки;
  • При работе с плотными, грубыми заготовками, руки держите в перчатках;
  • Перед включением оборудования убедитесь, что все его элементы надежно зафиксированы, проводка не оголена. Это нужно делать перед каждым новым рабочим днем;
  • Ножи и шпильки не должны иметь дефектов, повреждений, трещин на своей поверхности. При их обнаружении данные элементы подлежат немедленной замене;
  • Следите за тем, чтобы обрабатываемые заготовки не имели металлических компонентов — скобы, гвозди, винты, саморезы. При их попадании на рейсмус это грозит не только увечьям, но и полному выходу из строя самого станка.

Правила работы на станке

Собрав своими руками работоспособный рейсмус из электрорубанка и ознакомившись с рекомендациями по безопасной эксплуатации, можно приступать к обработке заготовок.

На этот счет предлагаем ознакомиться с несколькими дельными советами.

  1. Ничего сложного в работе на самодельном рейсмусовом станке, построенном на основе электрического рубанка, нет. Потому с подобным агрегатом может справиться новичок.
  2. Установите шпильку в правильное положение. Она монтируется на определенное расстояние относительно края заготовки.
  3. Задайте размер, который соответствует детали, зафиксируйте брусок, выступающий в роли направляющей.
  4. Наклоните оборудование немного от себя. Это позволит открыть режущую часть шпильки вашего электрооборудования.
  5. Теперь натягивайте инструмент на себя. Так обеспечивается работа рейсмуса, который снимает слои материала с заготовок.
  6. Если грамотно собрать агрегат, учитывая все рекомендации и следуя чертежам, самодельный электрический рейсмус на базе обычного электрорубанка по своим функциональным возможностям, производительности и эффективности мало чем будет уступать заводскому оборудованию.

Обилие чертежей и схем сборки рейсмуса из электроинструмента позволяет с выгодой для себя задействовать старый ненужный электрорубанок. Не имея особых навыков и опыта, новичкам удается построить отличные станки.

По мере расширения ваших потребностей и получения нового опыта, станок можно усовершенствовать, либо использовать для его сборки современные, высокомощные электрические рубанки.

Если рейсмус вам требуется для изготовления больших объемов заготовок с их последующей реализацией, самодельным устройством вы вряд ли сможете обойтись. Для подобных целей рекомендуется приобретать заводское оборудование проверенных производителей. За счет качества и производительности затраты на покупку станка со временем себя оправдают, и вы будете получать чистую прибыль.

Это приспособление позволяет вывести кромки заготовок строго под прямой угол. Также с его помощью удобно строгать детали небольшого размера. Используется электрорубанок "Интерскол-110" или любой другой, имеющий возможность стационарного крепления.

Первый вариант, самый простой.

Основание станка - кусок ДСП, МДФ или фанеры размером примерно 500х350 и толщиной не менее 20мм. К основанию крепится вертикальная стенка - будущий вертикальный упор, и два ребра жесткости.

Электрорубанок крепится к основанию на четыре болта М8 с гайками.
Все остальные соединения выполнены на шурупах без применения клея. Это дает возможность при необходимости легко изменять какие-либо элементы конструкции.

Угол между вертикальным упором и подошвой электрорубанка должен составлять ровно 90 градусов. У меня это сразу не получилось, поэтому пришлось подложить, где надо, несколько сложенных вместе газетных листков.
В дальнейшем я это переделал, а к вертикальному упору прикрепил пластину из оргстекла.

С обратной стороны вертикальной стенки выпилено одно большое отверстие под выходной патрубок и охлаждение двигателя.

Второй вариант. Фуганок из электрорубанка.

Кое-что переделал, увеличил длину подающего и приемного столов.
Регулируемая передняя площадка может подниматься и опускаться на 1мм, изменяя глубину строгания. Для этого я применил самый простой способ - закрепил её через полоски мягкой резины. Решение, конечно, не очень хорошее, зато простое.

Заметил нехороший момент. Летом станок стоит на улице, и каждый раз, при изменении температуры и влажности воздуха, приходится немного регулировать высоту столов.
Под рукой не было хорошей толстой фанеры, а ДСП не любит частых выкручиваний-закручиваний шурупов. Поэтому для вертикальных стоек применил сосну, отсюда и проблема.

Третий вариант.
Фуганок из электрорубанка. Столы из металла.

Сделал столы из металла и убрал заводской узел регулировки глубины строгания.
Что получилось - смотрите на видео.

Замечание. Ширина заднего (приемного) стола должна быть равна ширине строгания ножей, в данном случае 110 мм.
Иначе могут возникнуть проблемы при строгании досок шириной более 110 мм. У меня сделано не правильно, но я широкие на этом станке не строгаю.

Cодержание:

Для выполнения различных столярных и плотницких работ всегда необходимы различные инструменты. У каждого мастера, да и у любителя «повозиться» с древесиной, под рукой должны быть различные стамески, ножи, пилы, рубанки и другие приспособления.

При этом очень часто настоящие профессионалы предпочитают инструмент, выполненный своими руками или под заказ. В этом случае работа точно будет выполнена качественно и с минимальными затратами сил.

А как, например, можно сделать фуганок своими руками? Что для этого необходимо и каковы этапы выполнения подобной задачи?

Что такое и для чего нужен фуганок

Первоначально следует понять, для достижения каких целей необходимо использовать фуганок. От этого будет зависеть общие понятия по его созданию своими руками. Этот инструмент просто необходим, при отделке деревянных заготовок с большими размерами.

Главное отличие ручного фуганка от рубанка — это его больший размер

Конструкция фуганка сильно напоминает устройство универсального рубанка. Главным отличием, наряду с большим размером, является установка двойного ножа. Он фиксируется при помощи специальной пробки, которая расположена в передней части конструкции. Для удобства работы рубанок оснащается рукояткой, расположенной позади ножа.

Для выравнивания фуганком проводят по поверхности деревянной заготовки. При этом вначале работы стружка будет получаться рванной. Но в этом нет ничего страшного. Постепенно стружка будет становиться ровной и непрерывной. Именно это будет означать, что заготовка достигла нужно ровности.

Очень часто для дальнейшей работы специалисты меняют фуганок, на полуфуганок. Его устройства не отличается от своего старшего собрата. Главным отличием являются меньшие размеры. Это позволяет обрабатывать поверхность более качественно.

Но современные мастера редко пользуются простым фуганком. Удобней применять электрический вариант, смонтированный в виде станка. Такое устройство позволяет значительно ускорить обработку деревянных деталей. При этом качество не теряется, а наоборот улучшается.

Отличие фуговального станка от простого фуганка или рубанка состоит в способе его использовании. В этом случае сама установка остается на месте, а мастер двигает заготовку. При прохождении по двигающемуся валу с ножами с деревянной детали снимается слой в 1-2 миллиметра. В результате заготовка получается с идеально ровной поверхностью.

Делаем ручной вариант фуганка

Если вы любите все делать своими руками, в том числе и обрабатывать деревянную заготовку ручным фуганком, то можно легко сделать этот инструмент самостоятельно. Вначале подготовьте деревянный брусок. Его размеры должны совпадать с будущим фуганком. Брусок нужно брать из твердых пород древесины, например, лиственницы или дуба. Чем прочнее будет заготовка, тем дольше прослужит ваш рубанок.

При производстве следует учитывать некоторые рекомендации по размерам будущего инструмента. Специалисты рекомендуют использовать следующие параметры:

  • чаще всего длина фуганка составляет 60-70 сантиметров. Конечно, этот параметр вы выбираете сами, все будет зависеть от того, каким инструментом вам удобней пользоваться;
  • для заготовки берется брус с нужной вам длиною, с шириной в 76 миллиметров, и с высотой в 70 миллиметров;
  • размер ножа должен составлять 200 на 65 миллиметров;
  • чтобы ручка была удобной, ее высота делается минимум в 10 сантиметров.

При помощи стамески в бруске пробивается сквозное квадратное отверстие. При этом его боковые стороны должны быть расположены под углом в 45 градусов. В это отверстие будет вставляться нож. Сам брусок должен иметь идеально ровную нижнюю поверхность. Ведь именно по ней и будет выравниваться будущая заготовка.

При выборе ножа для фуганка стоит обращать внимание на прямоугольные и прочные модели. Во многих специализированных магазинах можно найти большой ассортимент подобной продукции. Нож вставляется и фиксируется в проделанном проеме.

Далее, устанавливается тонкая деревянная пластина (которая будет играть роль клина). Затем, следует установить ударную пробку. Для этого выбирается место посередине между краем отверстия и передним краем самого фуганка. На этом основная рабочая часть готова к использованию.

Но работать таким инструментом будет сложно. Для удобства обязательно необходимо приделать ручку. Ее форма должна идеально подходить под вашу руку, поэтому делается она индивидуально. Для изготовления ручки можно использовать многослойную фанеру.

Для еще большего удобства использования вашего нового фуганка, можно дополнительно установить вторую ручку. Также некоторые модели оснащаются двумя лезвиями. Но это будет зависеть от ваших личных предпочтений. Самое главное, чтобы перед работой лезвие ножа не выступала за нижнюю сторону инструмента более чем на один миллиметр.

Электрический рубанок

Сделать самодельный фуганок – это несложная задача. С такой работой может справиться любой, тем более, если он любит работать с деревом. А наличие такого оборудования в мастерской значительно расширит возможности мастера и облегчит его работу.

Для того чтобы изготовить фуговальный станок вначале нужно подготовить требуемые материалы и инструменты. Для работы вам понадобятся:

  • ножовка для выпиливания заготовок;
  • молоток;
  • столярная стамеска;
  • деревянные бруски из прочного материала. Лучшим вариантом будет детали из лиственницы или дуба;
  • фанера, желательно многослойная;
  • болты с гайками.

Все эти материалы и инструменты вы легко найдете в своей мастерской. Но самым важным и главным устройством, которое вам понадобится для создания фуганка своими руками, является электрический рубанок. Именно он и будет выполнять всю работу.

Для изготовления фуговального станка вполне сгодится старенький электрорубанок

При этом не стоит бежать в магазин за новым инструментом, для фуговального станка вполне подойдет уже бывшее в употребление устройство.

Очень часто современные электрорубанки делают с корпусом из пластика. Такие инструменты стоят дешевле, и к тому же удобней в работе. Но такой корпус после длительного использования начинает трескаться и расшатываться. Такие инструменты использовать в работе уже неудобно, но вот для фуговального станка он вполне сгодится.

Главное, чтобы вал с ножами и электродвигатель были в хорошем рабочем состоянии. Нам нужно только перевернуть старый электрорубанок вверх ногами и закрепить на своем месте.

В этом видео вы наглядно увидите как из фанеры сделать небольшой фуговальный станок из старого электрорубанка.

Видео: Самодельный фуганок из электрорубанка

Существуют еще некоторые требования к электрическому рубанку, которые помогут существенно облегчить вашу задачу.

В первую очередь стоит присмотреться к самой конструкции. Современные производители выпускают некоторые модели, которые уже приспособлены для наших целей. Если у вас именно такой вариант, то ваш фуговальный станок получится наиболее производительный.

Кроме этого, стоит обращать внимание на ширину строгания. Как правило, у большинства современных электрорубанков она составляет 82 миллиметра. Такой ширины для полноценного фуговального станка довольно мало.

Лучшим вариантом будет использования электрического рубанка с шириной строгания в 100 или даже 110 миллиметров. В этом случае за раз вы сможете прогонять заготовки шириной в 10 сантиметров.

Но довольно часто есть необходимость обрабатывать более широкие доски. В этом случае каждую заготовку придется прогонять через фуговальный станок по нескольку раз. Это может существенно снизить вашу производительность. Многие мастера вместо электрического рубанка используют станок со встроенным специальным валом.

Стационарный фуговальный станок

Такой вариант фуговального устройства довольно мощный и производительный, но не лишен своих недостатков.

Во-первых, сам специальный вал – это довольно дорогая деталь. Его стоимость может составить до половины всех расходов на сборку фуговального станка.

Во-вторых, кроме вала вам придется приобрести и довольно мощный электродвигатель, а также предусмотреть механизм передачи крутящегося момента. Все это потребует от вас определенных знаний и умений, ну и конечно финансовых вложений.

Как сделать фуговальный станок самостоятельно

Первым делом необходимо подготовить проект будущего станка. В нем учитываются размеры имеющегося старого электрорубанка.

Под него делается чертеж деревянного ящика, и подгоняются по размерам листы фанеры. Расчеты нужно делать внимательно, чтобы при создании станка все прошло гладко, и само устройство работало эффективно.

Первым делом делается корпус из деревянных брусьев. Он будет представлять собой обычный ящик без дна. Далее, сверху прибивается лист фанеры. В нем проделывается отверстие, по размеру соответствующее размерам используемого в конструкции электрорубанка.

Далее, по обеим сторонам от прорези крепится еще два листа фанеры. При этом их толщина должна отличаться на один-два миллиметра. Первая лист, тот который тонкий, будет служить подающей поверхности. Второй, толстый лист фанеры, будет являться принимающей стороной. Заготовка подается на вращающийся вал электрорубанка с тонкой стороны, а выходит на более толстую.

Далее, достаточно закрепить на своем месте электрорубанок и сделать выключатель. Для этого используются болты с гайками. Выключатель можно использовать обычный бытовой. Если есть желание и возможность, то можно установить кнопку. При этом выключатель должен полностью обесточивать фуговальный станок.

В итоге у вас в мастерской появится полноценный электрический фуганок или фуговальный станок. С его помощью вы сможете быстрее и с меньшими усилиями обрабатывать большие деревянные заготовки. Такое устройство обойдется дешевле, чем заводской вариант. Но при этом он будет выполнять свою работу не хуже покупного варианта. А значит, у вас появиться больше возможностей делать красивые деревянные изделия, которые станут украшением вашего дома или будут приносить доход семье.

В этом видео вы увидите интересное решение по изготовлению вертикального фуговального станка из электрорубанка.

Видео: Самодельный фуганок из ручного электрорубанка

Меры безопасности при использовании фуговального станка

Безопасность здоровья при проведении любых работ – это очень важное занятие. Не стало исключением и использование фуговального станка. Такое приспособление требует особого внимания.

  • в первую очередь не начинайте подачу заготовки, пока вал электрорубанка не наберет максимальное количество оборотов;
  • если во время работы вам необходимо очистить станок от накопившейся стружки, то вначале нужно остановить его и обесточить. Только после полного прекращения вращения вала можно приступать к удалению стружки. То же самое касается и профилактической смазки или других подобных работ;
  • если вам необходимо обработать деталь с малыми размерами (длина до 40 сантиметров и ширина до 5 сантиметров), то делать это нужно с использованием специального упора. Он крепится неподвижно на рабочем столе фуговального станка;
  • лучше всего оборудовать станок защитным кожухом. При поступательном движении заготовки он будет открываться, а при прекращении подачи материала закрываться.

Очень важно обеспечить рабочее место хорошим освещением. Это требования касается не только столярных, но и всех других видах работ. Не стоит что-то делать «впотьмах», это неминуемо приведет к получению травм. Соблюдая эти несложные меры предосторожности, вы будете получать от работы только удовольствие.

идей своими руками с электрорубанком

Электрорубанок

Что касается электрорубанка, то на выбор есть два варианта: ручные электрические рубанки и стационарные электрические рубанки, то есть строгальные станки для тонких досок или строгальные станки.

Фуговальный станок

Фуговальный станок используется при создании опорных углов. На этом стационарном станке соседняя сторона заготовки выверяется на точный, предварительно определенный угол на устройстве по отношению к существующей гладкой поверхности.Однако эту задачу также можно выполнить с помощью ручного электрорубанка и подходящего упора.

Рубанок

Как следует из названия, строгальный станок используется для придания дереву нужной толщины. После установки толщины обрабатываемая доска или брус вставляется в станок и пропускается через строгальный станок на вращающемся строгальном ноже. Точность строгального станка находится в пределах десятых долей миллиметра.Также доступны комбинированные инструменты, которые объединяют строгальный станок и строгальный станок в одном устройстве.

Ручной электрорубанок

Тем не менее, самый распространенный инструмент в вашей стандартной мастерской по ремонту дома - это ручной электрорубанок. С помощью соответствующих упоров, которые часто уже имеются в комплекте с устройством, с помощью этого строгального станка можно обрезать, а также грубо изменять толщину заготовки.

В ручных электрических рубанках винт используется для определения того, сколько материала нужно удалить с поверхности заготовки. Устранение необходимости в постоянных повторных измерениях и выравнивании. С небольшими усилиями можно производить чистые и гладкие строганные изделия из бруса. С электрорубанком можно сэкономить при покупке стройматериалов. Разница в цене между пиломатериалами бруса и так называемой строительной древесиной часто более чем вдвое.

Как работать с электрорубанком

Электрорубанок - отличный инструмент, который уберет лишнюю древесину с вашего проекта.Это помогает выровнять доски, на которых может быть слишком много дерева. Вместо того, чтобы использовать наждачную бумагу или тратить время на шлифовальную машинку, строгальный станок быстро и эффективно выполнит работу за вас. Получив электрический рубанок, выполните следующие простые шаги, чтобы использовать его безопасно и эффективно.

Шаг 1 - Зажмите древесину

Для начала прижмите деревянную опору. Электрорубанок - это агрессивный электроинструмент, поэтому вам придется держаться за него обеими руками. Электрорубанок должен постоянно двигаться вперед, чтобы он не резал на одном месте слишком долго.Вы можете случайно снять больше дров, чем необходимо.

Шаг 2 - Используйте электрорубанок

После того, как древесина зажата, начните с сильного надавливания на электрорубанок. Если надавить на нее, это поможет удалить отходы, скопившиеся в строгальном станке. Рубанок оснащен ручкой управления резкой, которая предотвратит резку слишком глубоко в древесине. По-прежнему можно удалить больше древесины, чем вы намереваетесь, из вашего проекта, поэтому вам все равно нужно быть осторожным.

Шаг 3 - Положите руки

Вам необходимо определенным образом держать электрорубанок руками. Сначала возьмитесь одной рукой за ручку, расположенную на верхней передней рукоятке электрорубанка. Другая ваша рука возьмется за заднюю ручку. При работе на электрорубанке убедитесь, что вы держите обе руки, чтобы обеспечить правильную резку.

Шаг 4 - Держите электрорубанок

Приложите электрорубанок к дереву и очень крепко держите. Используйте боковой упор и квадрат подошвы, которые есть на всех моделях строгальных станков.Боковой упор или пластина также является направляющей для самолета.

Шаг 5 - Завершение работы

Всегда убеждайтесь, что шнур не мешает вам. Не стоит перебарщивать с рубанком.

Следите за тем, чтобы руки не касались лезвий. Когда вы закончите, убедитесь, что лезвия полностью остановились, прежде чем устанавливать строгальный станок.

DIY Фуганок от электрического строгального станка

Эта сборка ожила, потому что я не использовал электрический строгальный станок, который у меня лежал, и мне было полезно иметь фуганок.Оказывается, я должен был проверить машину перед тем, как начать…

Дизайн

Вдохновение пришло из нескольких сборок, которые я видел в прошлом на YouTube, за которыми я следую. Вот один из каналов «Дарбин Орвар», который похож на то, что я создал:

Идея состоит в том, чтобы повернуть строгальный станок на 180 градусов и использовать его как фуганок, добавив к нему забор. В целях безопасности над лезвиями следует добавить крышку. Я так и не добрался до этой стадии с моей сборкой, потому что машина умерла во время сборки.

Также приятно иметь регулируемый упор и другие параметры точной настройки для точных резов. Если вы ищете что-то подобное, я предлагаю посмотреть видео из "Get Hands Dirty" Криса.

Сборка

База

Поскольку все машины разные, я не искал и не делал никаких планов / 3D-моделей для этой сборки. Я начал с лепки обрезка для поддержки ручки. Как только эта деталь могла удерживать ее в вертикальном положении, я мог зажать ее, прикрутив куски дерева с обеих сторон.Этот зажим достигается за счет того, что средняя часть немного уже ручки. Когда у меня были эти кусочки, я мог заполнить оставшийся промежуток между полосами сбоку.

Резка блока для поддержки ручки строгального станка для столярного изделия Основание для фуганка, зажим двух деревянных кусков вокруг ручки станка

Забор

После того, как у меня было основание, я начал работать над забором. Это деталь, которая образует угол 90 градусов с лезвиями и поддерживает вашу заготовку, когда вы проталкиваете ее поверх лезвий.Для этой детали я обвел часть сбоку машины и вырезал эту форму из одного куска фанеры. Таким образом, я мог надеть кусок фанеры на машину, чтобы сделать забор, а также для дальнейшей поддержки машины. Получив это, я добавил распорку к основанию и к верхней части забора, чтобы получился идеальный угол в 90 градусов. Для дополнительной поддержки забора я добавил к нему несколько металлических скоб.

После этого настало время для пробного запуска. Вначале все шло отлично, по дереву проблем не было, и результат выглядел довольно неплохо.Однако от второго куска дерева, который я попробовал, от машины исходил странный запах и соответствующий звук отказа. Машина умерла на мне. Не уверен, какая часть вышла из строя, но я знаю одно; он больше не работает. Поэтому, к сожалению, мне пришлось остановить сборку здесь.

Результат

Результат этой сборки разочаровывает из-за того, что я не успел ее закончить. Моя машина решила, что пришло время ее заменить, поэтому я, вероятно, просто собираюсь сэкономить на настольном фуганке, вместо того, чтобы пытаться построить еще один, сделанный своими руками.Однако тестовый запуск прошел нормально, так что концепция этой сборки работает! Поэтому я решил закончить видео и написать эту статью. Надеюсь, это кому-нибудь поможет.

Окончательный результат проекта фуганка «Сделай сам»

Ссылки

Если вы хотите получить больше вдохновения от моей сборки, ознакомьтесь с этими сообщениями.

Instagram 1 | 2

Надеюсь, этот пост вдохновил вас на что-нибудь!
И не забывайте следить за своим азартом.

11 советов новичкам по использованию ручного строгального станка Dewalt

Вот 11 советов, которые я узнал для начинающих по использованию строгального станка Dewalt.

Привет, ребята! Я люблю работать с деревом, проектировать и конструировать новую мебель. Я уже пару лет хотел купить строгальный станок. Но на самом деле я использовал его только раз в пару месяцев. Итак, я не хотел тратить много денег на то, что большую часть времени будет лежать на полке. Я решил рискнуть и научиться пользоваться строгальным станком Dewalt, и он мне очень нравится.

Но чтобы привыкнуть к этому, нужно немного практики. Сначала я долбил древесину. Пару раз чуть не выбросил.Но если проявить терпение и потренироваться на дешевой древесине, это превратилось в отличную покупку. Вот 11 советов по использованию ручного строгального станка Dewalt для начинающих. Надеюсь, они вам тоже помогут.

Не забудьте прикрепить меня!

Не забудьте подписаться на меня в Instagram, чтобы увидеть краткие обзоры проектов DIY и видео с практическими рекомендациями. А теперь перейдем к 11 советам по использованию ручного строгального станка Dewalt.

ЭТОТ ЗАПИСЬ СОДЕРЖИТ ПАРТНЕРСКИЕ ССЫЛКИ. ПАРТНЕРЫ ПОМОГАЮТ ВАШИМ ЛЮБИМЫМ БЛОГЕРАМ ДОСТАВЛЯТЬ БЕСПЛАТНЫЙ КОНТЕНТ. Прочтите полный отказ от ответственности здесь.

Посмотрите это, чтобы увидеть эти советы для начинающих

11 советов новичков по использованию ручного строгального станка Dewalt

Не забудьте посмотреть короткое 4-минутное видео выше, чтобы увидеть, как я использую электрический ручной рубанок Dewalt. Наблюдение за вещами всегда помогает мне лучше их понимать.

Несколько месяцев назад я спроектировал и построил уличный диван своими руками из сосны 2х4 и кедра. В конце концов я решил купить ручной строгальный станок для этого проекта и пары других, которые я откладывал.

Совет №

Положите под древесину поролоновый коврик или ткань, чтобы они не двигались по столу при строгании древесины. Но убедитесь, что он спрятан под доской и к нему нельзя прикасаться, когда вы используете ручной рубанок Dewalt или любой электрический ручной рубанок. Зажимы или стопорный блок перед деревом также могут удерживать древесину от движения.

Совет 2

Сохраняйте глубину лезвия равной 0, чтобы предотвратить образование канавок при использовании ручного строгального станка Dewalt. Многие мелкие пасы всегда лучше подходят для новичков.

Третий наконечник

Поднимите строгальный станок за край доски, чтобы предотвратить зазубрины или укусы на конце доски. Вы можете увидеть, как я это делаю на видео. Dewalt рекомендует нажимать на заднюю часть строгального станка на конце доски. Но это не всегда срабатывало для меня. Поднятие делает.

Совет Четыре

Выполните строгание по всей поверхности доски одинаковое количество раз в каждом «ряду», чтобы обеспечить равномерное строгание.

Совет Пять

Работайте в обоих направлениях по всем направлениям.Значение слева направо и справа налево. Или просто переверните доску, чтобы получить тот же результат. Это поможет вам получить максимально гладкую поверхность при использовании ручного строгального станка Dewalt на грубых или неровных досках.

Совет Шесть

Как и при кошении или уборке пылесосом, вы немного перекрываете предыдущий ряд, чтобы получить наилучший результат.

Совет семь

Вам все равно придется отшлифовать, как обычно. Когда вы используете ручной рубанок Dewalt или любой электрический ручной рубанок, вы просто сглаживаете доску или уменьшаете ее толщину, но шлифовка обеспечивает окончательную гладкую поверхность перед герметизацией или окрашиванием.

Посмотрите на эту огромную кучу стружек после того, как разгладили эти кедровые доски.

Наконечник восемь

Строгальный станок за короткое время сделает огромную кучу стружек, работает на улице или с пылеулавливанием.

Совет девять

Для длинных досок ходите со строгальным станком, чтобы ручной строгальный станок оставался на прямой линии с одинаковым углом наклона и величиной давления по всей доске. Не растягивайтесь, чтобы дотянуться до доски, иначе вы можете выдолбить доску, случайно подняв один конец.

Tip Ten

Рубанок с зернистостью для предотвращения проблем, пока вы не освоитесь со строгальным станком.

Подсказка Одиннадцать

Не забудьте защитные очки и респиратор. Как я сказал в совете 8, это приведет к беспорядку. Стружка повсюду разлетится. 🙂

Посмотрите на этот гладкий Кедр. Мне нравится этот уличный диван, сделанный своими руками. Я бы не смогла использовать этот кедр без строгального станка. Кроме того, я использовал строгальный станок, чтобы сделать скамейку в своем гараже, и даже из симпатичного кедрового дерева DIY Red Truck Christmas Centerpiece.

Это все мои 11 советов по использованию ручного строгального инструмента Dewalt. Надеюсь, вы сочли это полезным. Удачи с вашим электрическим рубанком!


Ищете новый проект по деревообработке? Попробуйте эту красивую столешницу из мозаики из дерева своими руками из кедра.

Чувствуете вдохновение? Теперь, когда вы ознакомились с моими 11 советами по использованию ручного строгального станка Dewalt, вы тоже можете это сделать. Дайте мне знать, если у вас возникнут вопросы. Не забудьте подписаться на рассылку новостей Abbotts At Home, чтобы получать в свой почтовый ящик идеи DIY, ремоделирования и хитрости.

Лучшие ручные и настольные строгальные станки 2021 года

Рубанок, вероятно, не первая крупная покупка, которую делает плотник, но это одна из самых важных. Из-за значительной стоимости вполне понятно, что покупка строгального станка откладывается до тех пор, пока вы не почувствуете, что это абсолютно необходимо. Но если вы, наконец, решились на такую ​​покупку, мы собрали некоторые из наших любимых вариантов ниже. Но сначала стоит изучить, чего можно и чего нельзя добиться с помощью строгального станка.

Даже те, кто какое-то время занимается деревообработкой, могут не до конца понимать, что такое строгальный станок.Его функции не такие интуитивно понятные, как, скажем, циркулярная пила или долото. Но строгальный станок важен для многих операций по обработке дерева, особенно в любых условиях, где важно иметь ровную поверхность. Строгальные станки часто работают вместе с фуганками, и их легко объединить. Фуганок предназначен для сглаживания одной стороны куска дерева и скругления кромки. Рубанок используется для придания двух сторон куска дерева одинаковой толщины. Фактически, строгальные станки часто называют строгальными станками.Но без фуганка для удаления изгибов и других дефектов вы можете не получить идеальный результат от строгального станка.

Конечно, это не будет иметь значения, если вы решите купить пиломатериал с грунтованным покрытием. Но как только вы превысите первоначальную стоимость фуганка и строгального станка, вы можете обнаружить, что наплавка собственного пиломатериала дает много преимуществ. Во-первых, фуганок и строгальный станок окупятся экономией. Фрезерованный пиломатериал намного дешевле. Плюс, разве не весь смысл быть мастером по дому, ну, делать это самому?

Есть несколько видов строгальных станков.Большинство вариантов в этом списке - настольные строгальные станки, и они предназначены для мастеров по дереву своими руками, которые могут не иметь доступа к полноценной мастерской. Мы также включили некоторые из лучших ручных рубанков. Они не похожи на строгальные станки, но они доступны по цене и портативны.

Эти рубанки лучше всего подойдут как для профессионалов, так и для начинающих.

1. Дорожно-строгальный станок DEWALT

Для тех, кто только начинает заниматься деревообработкой и ищет надежный строгальный станок, который не будет чрезмерно дорогим, трудно превзойти этот вариант от DeWalt.Он оснащен мощным двигателем 15 AMP, способным вращаться со скоростью 20 000 об / мин (скорость режущей головки 10 000 об / мин). Интуитивно понятный переключатель позволяет легко переключаться между двумя скоростными режимами: 179 резов на дюйм для чистовой обработки и 96 резов на дюйм для определения размеров. В фрезерной головке три лезвия. А с тремя резервными лезвиями в комплекте, вам не придется какое-то время беспокоиться о покупке лезвий.

Плюсы : Лучшая марка строгального станка, подходящая для небольших столов. Имеет три лезвия, два режима скорости и резервные лезвия.

Минусы : Мотор очень громкий.

Изображение предоставлено Amazon

2. Рубанок Bosch 12V Max

Bosch - это имя популярного вымышленного агента по расследованию преступлений, но это также известный бренд электроинструментов с долгой историей. Этот строгальный станок от Bosch является беспроводным, что упрощает выполнение мобильных работ, когда розетка может быть неудобной. Устройство оснащено бесщеточным двигателем, снижающим трение, что делает машину более эффективной с меньшим износом. Эргономичный дизайн не только делает его более удобным в использовании, но и помогает добиться более равномерных результатов.

Плюсы : Бесщеточный двигатель для большей надежности и эффективности. Эргономичный дизайн помогает добиться более равномерных результатов. Долговечный аккумулятор.

Минусы : Только инструмент, поэтому аккумулятор в комплект не входит.

Изображение предоставлено Amazon

3. CRAFTSMAN Настольный строгальный станок, 15 А

Этот строгальный станок от легендарного бренда Craftsman отличается фирменным красно-черным дизайном. У строгального станка есть двигатель на 15 А с двумя лезвиями, он способен резать со скоростью 8 000 об / мин, что позволяет ему делать 16 000 резов в минуту.Ножи также двусторонние, что продлевает срок их службы и ограничивает частоту их замены. Лезвия также быстро меняются, поэтому, когда вам в конечном итоге придется их менять, вы не будете делать это весь день.

Плюсы : Лезвия из высокоуглеродистой стали с двойными краями для увеличения срока службы лезвия. Легкий сбор пыли.

Минусы : Может быть бекас.

Изображение предоставлено Amazon

4. Литий-ионный строгальный станок Makita

Нужен строгальный станок, который можно взять с собой куда угодно? Этот вариант от Makita является беспроводным и питается от перезаряжаемой литий-ионной батареи, что позволяет использовать его где угодно и под любым углом.Кроме того, он весит менее 8 фунтов, что упрощает использование в течение длительного времени. При этом мощность не снижается - двигатель со скоростью 14 000 об / мин и режущая головка с двумя лезвиями позволяют быстро выполнять любую работу.

Плюсы : Портативный и легкий. Аккумуляторная батарея.

Минусы : Только инструмент, то есть аккумуляторная батарея в комплект не входит.

Изображение предоставлено Amazon

5. Бесщеточный строгальный станок DEWALT 20V MAX

Этот ручной строгальный станок DeWalt станет отличным дополнением к строгальному станку DeWalt.Его двигатель с батарейным питанием имеет максимальную выходную мощность 20 В и может производить 32 000 резов в минуту. Лучше всего то, что мотор бесщеточный. Это означает, что с меньшим трением в двигателе агрегат может работать дольше и при более низкой температуре. Ремень привода Poly-V обеспечивает повышенную износостойкость, а настройки глубины легко регулировать с помощью ручного переключателя.

Плюсы : Мощный строгальный станок с действительно портативным питанием, так как он работает от батареи. Бесщеточный двигатель обеспечивает плавную работу.

Минусы : Аккумулятор и зарядное устройство продаются отдельно.

Изображение предоставлено Amazon

6. Ручной строгальный станок с кабелем на 6 ампер

Если вы ищете недорогой ручной рубанок, вам стоит рассмотреть этот вариант от Porter-Cable. Двигатель на 6 А достаточно надежен, чтобы справиться с большинством ручных операций. Есть двусторонние пылевые порты. Это позволяет легко прикрепить сумку к любой стороне, чтобы она не мешала вам. Плюс в комплект входит мешок для пыли. Настройки глубины контролируются с помощью диска положительного останова.Это означает, что при вращении циферблата он остановится в соответствии с установленными значениями. Это упрощает точную настройку.

Pros : ручной рубанок с мотором на 6 ампер по разумной цене. Двусторонний отсос пыли упрощает сбор древесины без мешка для пыли.

Минусы : лезвия не сохраняют остроту надолго.

Изображение предоставлено Amazon

7. Настольный строгальный станок DEWALT

Для более простого настольного строгального станка эта опция от DeWalt имеет настройку одной скорости, а не настройку двойной скорости.Тем не менее, у него все еще есть несколько полезных функций. Здесь три лезвия вместо двух, поэтому вы можете быстро резать. Столы подачи и разгрузки стали длиннее для лучшей поддержки. Лезвия двусторонние, что увеличивает срок их службы. Пылезащитный кожух прикрепляется к промышленному пылесосу для легкой очистки.

Плюсы : Три лезвия для более быстрой резки. Реверсивные лезвия для увеличения времени между заменами.

Минусы : Только одна настройка скорости, в отличие от других опций от DeWalt.

Изображение предоставлено Amazon

8. Ручной строгальный станок TACKLIFE

Этот ручной строгальный станок от Tacklife - недорогой вариант, который является хорошим стартовым ручным строгальным станком. Этот строгальный станок не является беспроводным, поэтому он лучше всего подходит для работы в деревообрабатывающей мастерской или в других условиях, когда вам не нужно находиться в труднодоступных местах. Двойные выпускные отверстия позволяют использовать его под любым углом. Удобная ручка сверху позволяет легко отрегулировать строгальный станок на желаемую глубину. Кроме того, кронштейн упора позволяет оставаться прямо и резать более равномерно.

Плюсы : Простой и доступный вариант. Разнонаправленный лоток для пыли позволяет легко использовать его с любой стороны устройства. Двусторонняя ручка.

Минусы : Некоторые варианты более мощные.

Изображение предоставлено Amazon

9. Настольный строгальный станок с проводом WEN

WEN может не иметь признания или престижа такого бренда, как DeWalt, но бренд производит доступные инструменты, которые все еще могут не отставать. Как и некоторые другие настольные варианты, этот строгальный станок имеет двигатель на 15 А и режущую головку с тремя лезвиями.Лезвия двусторонние, что увеличивает срок их службы, а строгальный станок может резать доски шириной до 13 дюймов и толщиной до 6 дюймов. Крепление для шланга упрощает прикрепление мешка или шланга к устройству, сводя к минимуму время, затрачиваемое на уборку.

Плюсы : Доступная цена на настольный строгальный станок на 15 А и 13 дюймов. Легко регулировать с помощью поворотной ручки.

Минусы : Бекас на концах.

Изображение предоставлено Amazon

10. WEN 6530 6-амперный ручной строгальный станок

Для простых, небольших работ ручной строгальный станок следует рассматривать как инструмент, который следует держать в своем арсенале.Хотя они не такие мощные и не могут покрыть такую ​​большую площадь за один раз, они универсальны, портативны и, что самое главное, намного более доступны по цене. Обычное применение строгального станка - получение двери нужной толщины, подходящей для установки в раму. Этот строгальный станок от WEN оснащен двигателем на 6 ампер, который может обеспечить 34 000 резов в минуту. 16 настроек позволяют резать от 0 дюймов до 1/8 дюйма. Переносной мешок для пыли входит в комплект, что упрощает сбор древесной пыли.

Плюсы : Пылесборник двусторонний, что упрощает работу под разными углами.Мешок для пыли входит в комплект. Доступный ручной рубанок с различными настройками глубины.

Минусы : В зависимости от проекта небольшой мешок для пыли может заполняться очень быстро.

Изображение предоставлено Amazon

Как пользоваться электрорубанком.

Как пользоваться электрорубанком. Руководство для начинающих. Электрорубанок должен быть одним из самых удобных инструментов в мастерской. По сути, это ручной рубанок на стероидах, что делает их сверхбыстрыми и высокоэффективными! Как и все электроинструменты, электрорубанок может быть страшным инструментом для новичков.В этом видео я надеюсь укрепить вашу уверенность и избавиться от фактора страха при использовании строгального станка. Рубанки бывают как с проводными, так и с аккумуляторными батареями. Я немного придерживаюсь старой школы и у меня есть строгальный станок, поэтому у меня всегда 100% мощности. Хорошая вещь в проводной модели заключается в том, что вы можете выбрать хорошую по разумно низкой цене по сравнению с моделями с батарейным питанием хорошего качества. Я надеюсь, что вы найдете это видео полезным и продолжите расти в уверенности, когда дело доходит до использования электроинструментов всех типов.Ура 

Прежде чем я покажу вам, как использовать электрический рубанок в несколько простых шагов, убедитесь, что вы подключились к DIY For Knuckleheads на Instagram , Pinterest и Facebook , чтобы не отставать от всех последний и лучший в мире DIY для Knuckleheads!

Обязательно будьте в курсе всех моих Последние видео DIY на YouTube, подписавшись на мой канал , и , щелкнув этот колокольчик уведомлений , который немедленно предупредит вас о любом новом контенте YouTube….

Вот оно .. Мой последний учебник по электроинструменту. Как пользоваться электрорубанком Видео! Наслаждаться. 👍😁🇦🇺

ССЫЛКА НА ПРИЖИМ-СТАБИЛИЗАТОР, УКАЗАННАЯ В ВИДЕО:

Приспособление для стабилизации

А ВЫ ЗДЕСЬ ..

Если у вас есть свободное время, загляните на сайт 👍 Здесь есть на что посмотреть: изобилие Awesome Projects, Tips and Tricks и страница ресурсов , заполненная всеми моими рекомендованными инструментами, а также рекомендуемым видеооборудованием которые я использую для съемки всех своих видео.😁

Надеюсь, у вас отличный день, и удачи в использовании торцовочной пилы!

Ура,

Шейн, он же Uncle Knackers 👍😁🇦🇺

Как использовать электрический ручной строгальный станок

Попав в мир плотницких работ, вы быстро поймете, что каждый инструмент требует определенной практики, чтобы привыкнуть к нему. Рубанки являются одними из основных инструментов, с которыми вы знакомитесь почти в самом начале работы.Тем не менее, у них есть свои особенности, которые затрудняют их использование. Здесь я покажу вам, как пользоваться ручным электрическим рубанком, и расскажу, как можно и что нельзя делать с этим инструментом.

Прежде чем я расскажу об основах использования этого инструмента, обязательно ознакомьтесь с моим руководством по ручному рубанку, где я подробно описал детали инструмента и то, как он работает. Я также составил список лучших моделей этого года на тот случай, если вы все еще пытаетесь найти то, что идеально подходит для ваших нужд.

Основы ручного строгания

Работа с ручным рубанком состоит из трех основных этапов. В целом, это один из самых простых в освоении деревообрабатывающих инструментов, и, как правило, не требуется много практики, прежде чем вы научитесь им пользоваться. Тем не менее, давайте посмотрим, как должен выглядеть правильный процесс:

  • Проверка инструмента
  • Правильное положение тела
  • Обгон

Если вы только начинаете работать с этим или любым другим типом деревообрабатывающего инструмента, обратите особое внимание на первые два шага, так как они универсальны и их нужно соблюдать для большинства процедур, независимо от того, используете ли вы строгальный станок или строгальный станок. циркулярная пила.

Проверка инструмента

Убедитесь, что перед началом резки произведены необходимые настройки и проверки, жизненно важно для вашего процесса. Регулировка строгального станка должна выполняться в соответствии с целями вашего проекта. Обрубка размерной древесины чаще всего выполняется с глубиной пропила 1/8 дюйма, в то время как более гладкая отделка выполняется с глубиной 1/32 или 1/64 дюйма.

Одной из моделей, которая особенно хороша для регулировки глубины, является бесщеточный строгальный станок Dewalt DCP5808. Он может регулировать глубину резания до 1/256 дюйма.

Одна важная вещь, которую вам нужно будет регулярно проверять с помощью инструмента, - это острота лезвий. В настоящее время большинство хороших моделей оснащено самозатачивающимися лезвиями.

Pro Совет: Для слишком тупых лезвий используйте точильный камень, чтобы быстро их заточить.

После того, как все, что было выбрано из вашего списка, поищите подножку строгального станка, которая обычно опущена, чтобы защитить лезвие. Поднимите его, прежде чем приступить к резке. Теперь давайте поговорим о положении тела, а затем перейдем к режущей части.

Правильное положение тела

Баланс вашего тела имеет решающее значение для всех видов работ по дереву. Неправильный баланс может сбить вас с толку при ударе о деревянную поверхность или инструмент, а также повредить вашу работу или себя. Вот почему вам нужно начинать с ног, держа их как можно дальше друг от друга, пока не почувствуете, что у вас есть надлежащая поддержка. Убедитесь, что вы чувствуете себя комфортно в этом новом положении и у вас достаточно силы в руках, чтобы пройти через ежедневник.

Как только вы убедитесь, что ваш инструмент готов к работе, и вы научились правильно позиционировать свое тело, пора сделать первый шаг…

Переход

Передняя часть строгального станка называется башмаком.Инструмент работает, когда его башмак прижимается к дереву и выталкивается вперед. Это приведет поверхность древесины к лезвию, которое будет долбить верхний слой в зависимости от того, какую глубину вы установили.

При выполнении прохода / прохода сначала положите обувь плашмя на деревянную поверхность. Убедитесь, что лезвия не касаются его, иначе вы можете сделать ненужные порезы, которые могут поставить под угрозу ваш процесс. Затем включите электрорубанок и дайте мотору набрать максимальную скорость. Оказавшись там, начните двигаться вперед, пока вращающиеся лезвия не коснутся поверхности дерева.Продвигая инструмент, продолжайте надавливать на рукоятку. Старайтесь не слишком сильно менять давление, так как это может создать неровную поверхность.

Избегайте чрезмерного давления в конце разреза, так как это одна из наиболее распространенных ошибок, также известная как «бекас». Он вырежет слишком много края дерева и создаст глубокий надрез в углу.

Как только вы дойдете до конца, снимите рубанок и отпустите тягу, давая двигателю отдохнуть. Вы только что сделали свой первый проход.Если вам нужно сделать больше, не выключайте двигатель и повторите тот же процесс.

Помимо обучения работе с инструментом, вам также необходимо соблюдать правила безопасности, которые предусмотрены для большинства деревообрабатывающих работ…

Безопасность прежде всего

Основные моменты, на которых я хочу остановиться, следующие:

  • Рубанки - это электроинструменты, поэтому при работе с ними вам необходимо защитить свой слух и глаза.
  • После выключения ручного строгального станка поместите башмак переднего строгального станка на блок, пока вращение не остановится.
  • При работе над чем-то слишком высоким над головой используйте прогулочную доску, установленную между двумя лестницами в том направлении, в котором вы будете работать со строгальным станком.
  • Используйте респираторы для предотвращения вдыхания опасных химикатов, обнаруженных в некоторых лесах
  • Убедитесь, что строгальный станок отключен, когда вы меняете ножи или выполняете базовое обслуживание
  • Держите крепежные винты лезвия затянутыми

Это некоторые основы, которые вам необходимо запомнить, чтобы создать безопасную рабочую среду.Безопасность также имеет решающее значение, если вы хотите соблюдать правила своего штата, чтобы получить бизнес-лицензию и начать зарабатывать деньги на своей деревообработке.

Заключительные слова

Научиться пользоваться ручным электрическим рубанком - обычно несложная задача, на которую у вас не уйдет больше одного дня, даже если у вас практически нет опыта работы с деревом.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
