как сделать печку из газового баллона: печь длительного горения

Оглавление:

Несмотря на свою примитивность, буржуйка остается довольно необходимым предметом для обогрева маленьких помещений. Повышенным спросом данный предмет пользуется у автомобилистов, любовь которых к своему хобби, толкает даже зимой проводить большую часть суток в гараже. Несложное приспособление в качестве печки длительного горения из газового баллона станет прекрасным вариантом и отличной находкой.

Буржуйка из баллона или баклажки.

Данный вид печи можно непосредственно выполнить, как из сплошного металлического листа, но и из любого жароустойчивого приспособления, например, бочка, фляга, труба или газовый баллон из под пропана.

Печь из газового баллона длительного горения может быть изготовлена разными способами и иметь разное положение – горизонтальное или вертикальное. В некоторых случаях могут применить сразу два баллона, один баллон вертикально размещают на другом находящемся в горизонтальном положении.

Моделей такого применения газовых баллонов больше чем достаточно и рассмотрев все варианты можно выбрать именно тот, который окажется самым приемлемым для вас.

Конечно, чтобы выполнить это приспособление необходимо под рукой иметь нужные материалы и инструменты, а также неплохо приобрести хотя бы маленький опыт работы в данном сегменте.

Материалы и инструменты

Материалы для данной работы:

  1. Лист металла с примерной толщиной 3 миллиметра, его используют в выполнении места для варки и зольника;
  2. Трубу для отвода дыма;
  3. Чугунную дверцу, уже можно заранее выполненную, а можно изготовить и самому, используя лист металла или кусок баллона;
  4. Уголок или прочные прутья арматуры для выполнения ножек и при отсутствии готового, изготовления колосника.
  5. Также нужны баллоны один или два, с этой целью могут подойти как баллонные емкости из-под газа, так и мелкие.
  6. Инструменты для выполнения буржуйки:
  7. Сварочный аппарат 200 А;
  8. Шлифовальная машинка или болгарка с дисками нужного диаметра, около 180 миллиметров;
  9. Электроды;
  10. Отрезающие и шлифующие металл круги;
  11. Молоток для очистки шлака от сварки;
  12. Щетку для выполнения работ по металлу;
  13. Метр или рулетку, мел или маркер для осуществления разметки;
  14. Дрель со сверлами соответствующего диаметра;
  15. Молоток, зубило, плоскогубцы.

Чтобы печка была комфортная и доступна в применении, как уже было сказано, ее можно расположить в горизонтальном и вертикальном положении, для определения какая лучше, необходимо учитывать и размер помещения.

Подготовка баллона

В начале всей работы нужно выполнить правильную обработку баллона для дальнейшего использования, особенно если это газовый баллон. Потому что, если газ был недавно, то могли остаться его частички и при резке металла из-за искры емкость может взорваться.

С этой целью, вначале необходимо сделать процедуру требующую время и внимания: открыть вентиль и высвободить излишки газа. С данной целью емкость лучше положить на ночь на улице или в помещении с высокой вентиляцией, а еще проще заполнить баллон до краев водой.

Далее емкость избавляют от конденсата в перевернутом виде, который тоже неприятно пахнет, а значит, и такие действия проводятся за пределами жилого помещения.

Промытая емкость становится безопасной и ее смело можно придавать обработке.

Буржуйка вертикального типа

При изготовлении буржуйки с таким видом положения баллон размещается в стандартном для него размещении, убирается все из горловины и делается разметка при помощи мела и метра. Далее вырезается вход для топки и поддувала, с данной целью применяется шлифмашинка или при наличии, используются газовый, плазменный резаки.

Последующий шаг – колосник, так как его в готовом виде нужных размеров практически нет в наличие, то производят нарезку арматуры необходимой длины и сваривают между топкой и поддувалом на ранее размеченном месте.

Дверцы – с этой целью для изготовления своими руками, вырезаются из металлических кусков необходимые размером створки и крепятся на заранее приваренные к заготовке печи петли.

На дверцу с целью надежного фиксирования их при использованиипечи привариваются задвижки или щеколда.

В случае необходимости можно оборудовать в верхней части буржуйки варочную поверхность, на которой греют горячие напитки или готовят легкий обед, с такой целью также используют листы металла.

Можно соорудить не только поверхность для варки, а приспособление по примеру самовара для нагрева воды, где труба, идущая из топки, будет проходить специальным резервуаром с водой.

Все швы стыков обязательно должны выполниться герметично.

Дымоотводная труба устраивается или вверху печки, или в боковой и выходит с помещения через крышу или стену помещения.
Такой вид размещения печи очень экономен, так как в итоге получается, компактно размещенный обогревательный прибор, который идеально подходит для маленькой комнаты на даче или с целью обогрева гаража и не занимает много места.

Горизонтально обустроенная печь

Следующий вариант размещения печи – горизонтальный и он также имеет свои плюсы в качестве большой варочной поверхности, где можно приготовить полноценный обед.

Для устойчивости горизонтальной печки после окончания выполнения всех работ по изготовлению печки, ее закрепляют на надежно стоящей подставке, сваренной из уголков, при использовании точечной сварки.

В данном случае все мероприятия начинают с разметки, после производится вырезка квадратного отверстия для дверцы и круглого для дымохода. Вырезка круглого отверстия может оказаться трудоемкой при отсутствии резака, так как болгарка здесь не помощница. Вначале нужно по кругу вырезать отверстия, далее идет в ход зубило и молоток, и в итоге все доводится до нужного результата напильником.

Роль колосника будет играть отверстие, вырезанное в дне печи, а приваренный под ним короб станет емкостью для золы.
Этот же короб играет роль поддувала, и потому на него приваривают дверцу с целью регулирования притока и оттока воздуха, чтобы добиться необходимой тяги.

Дверцу можно сделать самостоятельно, используя часть баллона, а можно приобрести уже готовую с рамой и готовой щеколдой и такой вариант, конечно же, намного проще.

После закрепления дверцы на петлях печи, устройство закрепляют на подставке при этом, надежно зафиксировав, а можно приварить к ней ножки нужной длины.

Далее закрепляется патрубок, к которому присоединяется труба для дымоотвода, та в свою очередь выйдет через отверстия в стене или крыше помещения.

Буржуйка из мелкого баллона

Маленький баллон в свою очередь может пригодиться для выполнения буржуйки, производятся все мероприятия по производству данной печи таким же образом, как и в случае с горизонтальной печью.

Но в этом случае выполняется крепление колосника из чугуна, вместо отверстий находящихся в дне буржуйки, для него необходим проем требуемых размеров.

Поддувало одновременно с колосником присоединяется к баллону.

Зольник-поддувало можно также произвести из швеллеров.

После изготовления зольника на его короб привариваются ножки, а после переворота конструкции, наверху закрепляется и приваривается патрубок для дымоотвода.

По окончанию всех работ над будущей печью буржуйкой, ее размещают на постоянное место применения и производят вывод дымохода за пределы здания.

Данные примеры лишь малая толика всех вариантов придуманных и выполненных руками народных мастеров. К примеру, есть умельцы, которые соединяют печь длительного горения из баллона с кладкой из кирпича. Если присутствует хотя бы небольшой опыт работы с данной технологией по кирпичной кладке печей, то можно попробовать изготовить эту не только удобную, но и необходимую печь в каждодневном применении самостоятельно. Сделав ее, своими руками не только экономятся средства, но и применяются в работе уже использованные ранее и не имеющие применения предметы.

Самое главное относиться ко всем деталям во время выполнения работы с ответственностью.

Буржуйка из газового баллона своими руками: инструктаж по изготовлению


Во многих частных домовладениях найдется старый баллон из-под сжиженного газа. Из этого объекта можно изготовить множество полезных вещей, например, несложный отопительный прибор.

Если есть желание и сварочный аппарат, то буржуйка из газового баллона своими руками может быть сделана без особых проблем. Конечно, понадобятся некоторые дополнительные материалы.

Содержание статьи:

Принцип действия печки-буржуйки

Буржуйка – примитивный вариант металлической . Работает такой прибор предельно просто: в топку закладывают дрова, они сгорают, корпус печи раскаляется и отдает тепло окружающему воздуху. Дымные газы удаляются через дымоход, а зола высыпается через колосниковую решетку в зольник, который следует периодически очищать.

Одно из главных преимуществ буржуйки – простота конструкции. Здесь нет строгих размеров, главное, чтобы корпус выдерживал нагрев, а дымоход работал исправно. Опытный мастер сделает такую печку буквально за пару-тройку часов. А сжигать в ней можно практически любое сухое дерево: и поленья, и опилки. На нашем сайте есть статья с подробным описанием процесса изготовления .

Топят буржуйку и другими горючими материалами: соляркой, углем, торфом, бытовым мусором и т.п. При желании на такой печке можно вполне успешно готовить. Этот момент следует продумать еще до начала изготовления конструкции, чтобы сделать ровную варочную поверхность.

Буржуйка представляет собой топочную камеру из толстого металла с загрузочной дверцей, дымоходом, колосником и поддувалом. В качестве корпуса можно использовать старый газовый баллон

Но следует считаться и с недостатками такого отопительного решения. Для начала это высокая опасность ожогов и пожаров.

Для буржуйки нужно выбрать специальное место, отделанное огнестойкими материалами. Желательно, чтобы она стояла в стороне, где никто случайно не прикоснется к корпусу и не обожжется.

При желании верхнюю часть вертикальной буржуйки из старого газового баллона можно превратить в варочную поверхность скромных размеров

Весит такая металлическая конструкция немало, поэтому о какой-либо мобильности устройства речь не идет. Перемещать буржуйку для обогрева разных помещений будет затруднительно.

Такими печами обычно обогревают подсобные помещения, в которых отсутствует электроэнергия или там, где она подается с перебоями: гараж, сарай, мастерская и т.п.

Из двух газовых баллонов, соединенных перпендикулярно, можно сделать усовершенствованный вариант буржуйки, который позволяет сохранять больше тепла и получать высокую отдачу при сжигании топлива

Еще одна проблема – невысокий КПД, поскольку часть тепловой энергии при сгорании древесины буквально вылетает в дымоходную трубу. Существуют различные способы сохранить тепло и немного модифицировать буржуйку, чтобы она работала эффективнее.

Наконец, нужно позаботиться о хорошем вентилировании помещения, в котором установлена буржуйка, поскольку такой прибор в процессе работы сжигает большое количество кислорода.

Итак, буржуйка состоит из металлического корпуса, на роль которого обычно и “приглашают” старый газовый баллон. В корпусе необходимо сделать две дверцы: большую и маленькую. Первая служит для загрузки топлива, вторая нужна как поддувало, через которое с топочную камеру поступает воздух для обеспечения процесса горения и тяги.

Чертеж печки-буржуйки из газового баллона позволяет изготовить устройство с конкретными параметрами и рассчитанной мощностью, но такая точность не обязательна

Внизу, на некотором расстоянии от дна конструкции следует приварить колосниковую решетку. Ее можно сделать из толстой проволоки или просто взять лист толстого металла и прорезать в нем длинные щели. Расстояние между прутьями колосника должно быть таким, чтобы топочный материал не просыпался вниз, в зольник.

Если буржуйку будут топить только дровами, зазоры колосника делают большими, но когда предполагается использовать щепу, следует сделать решетку более частой.

Изогнутый металлический дымоход, установленный на буржуйку из газового баллона, позволяет удержать в помещении больше тепла и повысить КПД конструкции

Ящик для золы можно сварить из листового металла или взять готовую металлическую емкость подходящего размера и устойчивую к сильному нагреву. Некоторые предпочитают и вовсе обходиться без зольника, просто выгребают золу из нижнего отдела по мере необходимости, хотя это и не слишком удобно. Как правило, выводят вверх, чтобы обеспечить необходимую тягу.

Стандартную конструкцию печки из газового баллона можно доработать, увеличив производительность, превратив твердотопливный обогреватель в калорифер или варочную панель:

Галерея изображений

Фото из

Зафиксированный на корпусе

Крепление к баллону труб отопления

Агрегат для воздушного обогрева

Приспособления для подогрева пищи

Рекомендации по изготовлению

Буржуйка из баллона может быть разной: емкость можно поставить горизонтально или вертикально. Нужно подобрать корпус подходящих размеров, а затем правильно его использовать.

Понадобится листовой материал из стали, устойчивой к длительному нагреву, толстая проволока для колосника, уголок для ножек и т.п. В процессе изготовления следует учесть ряд нюансов, чтобы печка получилась удобной и эффективной.

Этап №1 – выбор и подготовка баллона

Газовые баллоны бывают очень разные. Для буржуйки лучше всего подходит емкость для сжиженного газа на 50 или 40 литров. Если нужна печь небольших размеров, можно взять баллон объемом 12 или 27 литров.

Но это будет приспособление для обогрева небольших подсобных помещений. Аналогичные емкости на пять литров практически бесполезны. Такая небольшая буржуйка нагреется быстро, но вскоре остынет, поэтому отопительный эффект от нее будет очень незначительным.

Интересный вариант для самодельной буржуйки – емкость из-под фреона. Такой баллон имеет толстые стенки и удлиненный корпус. Емкость нужно обрезать, чтобы длина корпуса был примерно 70 см. Толстые стенки, конечно, утяжеляют конструкцию, но лучше удерживают тепло. Буржуйка будет разогреваться в течение длительного, но при этом и греть будет дольше.

Перед началом работ необходимо правильно подготовить газовый баллон: стравить из него остатки газа, слить конденсат и заполнить емкость водой, которую после этого можно вылить

Когда баллон выбран, нужно приготовить сварочный аппарат и вспомнить о правилах безопасности. Даже в очень старом баллоне всегда найдутся некоторые остатки горючего газа. Если сразу же начать резать его с помощью сварки, опасный для жизни взрыв практически гарантирован. Для тех, кто еще не пользовался сварочным аппаратом, рекомендуем прочесть .

Для начала рекомендуется открыть баллон и стравить остатки газа. Разумеется, это нужно делать на улице, а не в помещении. Затем нужно слить из баллона остатки жидкости, сконденсировавшейся внутри. Эта субстанция обычно имеет резкий и неприятный запах, поэтому лучше всего заранее подготовить для нее небольшую емкость с крышкой, чтобы сразу же аккуратно ее упаковать и выбросить.

К конструкции печи буржуйки не предъявляется особо строгих требований по параметрам. Чем больше топочная камера, тем более просторное помещение сможет обогреть агрегат

Если конденсат будет случайно пролит на пол в помещении, специфический аромат может сохраняться очень длительное время. После всех этих операций баллон все еще не готов к контакту со сварочным аппаратом, потому что остаточные пары газа остаются внутри.

Нужно заполнить баллон водой до самого верха, чтобы полностью вытеснить из него весь газ. После этого воду сливают, теперь баллон можно резать без проблем.

Этап №2 – изготовление и наполнение корпуса

Далее нужно выбрать тип буржуйки из баллона, будет ли цилиндрический корпус расположен горизонтально или вертикально.

Галерея изображений

Фото из

Горизонтально расположенный корпус печки

Преимущества загрузки дров в горизонтальный корпус

Минимум места для установки печи

Переносная буржуйка из мини баллона

Все остальные операции проводят с учетом этой ориентации. Если выбрана горизонтальная позиция, то один из торцов цилиндра будет служить задней стенкой, а на другом нужно установить загрузочную дверцу и поддувало.

Если запланировано изготовление вертикальной буржуйки из газового баллона, понадобится сделать два отверстия: для загрузки топлива и для поддувала с зольником

Для колосниковой решетки можно использовать толстую арматурную проволоку. Чтобы не варить из нее решетку, можно изогнуть ее частым зигзагом, “змейкой”. Эту конструкцию приваривают к внутренним стенкам металлического корпуса.

Переднюю стенку изготавливают из металлического листа следующим образом:

  1. Металл нужно приложить к передней части печки, чтобы нанести разметку.
  2. По разметке следует вырезать круглую деталь.
  3. На нее нанести еще одну разметку: для прямоугольной дверцы и поддувала.
  4. Вырезать отверстия по разметке.
  5. Изготовить дверцы.
  6. Приварить к передней стенке петли, запоры и навесить дверцы.
  7. Приварить стенку с дверцами к корпусу.

Обе дверцы по контуру следует уплотнить асбоцементным шнуром, чтобы они хорошо прилегали к корпусу. Заднюю стенку в такой буржуйке обычно делать не нужно, ее роль выполняет дно баллона. В верхней части корпуса, вплотную к задней стенке, нужно сделать отверстие под дымоход.

Трубу нужно брать из толстого металла, поскольку нижняя часть дымохода будет контактировать с разогретыми дымными газами. Тонкий металл в этом месте быстро прогорит. Теперь к нижней части печки приваривают прочные ножки из арматуры, кусков металла или отрезков металлического уголка. Они должны выдерживать и вес самой конструкции, и топлива, которое будет в нее загружено.

Примерно такую же технологию используют для изготовления вертикальной буржуйки из баллона. Дно баллона станет нижней частью конструкции, в верху нужно сделать цилиндрическую “крышу” с отверстием под дымоход. Обычно верхнюю часть баллона срезают. По окончании монтажа можно будет приварить ее обратно. Дверцы – для загрузки и поддувала – делают в передней части корпуса баллона.

Такая буржуйка будет занимать меньше места, чем горизонтальный вариант, а также она будет более высокой. Если предполагается не только обогревать помещение, но и готовить пищу, то нужно будет отрегулировать высоту печки с учетом этого момента и обеспечить ровную варочную поверхность.

Но обычно диаметр баллона недостаточно велик, чтобы предоставить полноценную возможность для готовки. Хотя вскипятить чайник – выполнимая задача.

Этот чертеж позволяет составить представление об устройстве горизонтального варианта буржуйки из баллона, к нижней части которого приделан ящик для золы

Колосниковую решетку можно сделать так же, как описано выше: из арматуры, согнутой змейкой по диаметру трубы. Ее приваривают между отверстиями для загрузки и поддувала.

Некоторые пытаются сократить количество сварочных работ, оставляя верхнюю часть баллона практически не тронутой. Но тогда все остальные работы будет выполнить сложнее.

В горизонтальной буржуйке можно не приваривать колосник, а превратить в него часть корпуса, просверлив отверстия подходящего диаметра и приделав снизу ящик для золы

Например, колосник придется вставлять не сверху, а просовывать в топочную дверцу и каким-то образом удерживать в правильном положении. Теперь нужно изготовить дверцы с петлями и запорами и приварить их к корпусу буржуйки, предварительно уплотнив асбоцементным шнуром. Остается вверху установить дымоходную трубу, а внизу приварить ножки.

Этап №3 – изготовление дверцы и зольника

Дверцы для буржуйки можно изготовить из тех частей корпуса, которые остались после вырезания отверстий. К ним приваривают петли и защелки. Это несложные элементы. Петли можно сделать даже из звеньев толстой цепи. Второй, более дорогой, вариант – это покупка готовых конструкций из литого металла.

Чтобы установить готовую литую дверцу на самодельную буржуйку, следует приварить к загрузочному отверстию рамку из металлического уголка

Можно выбрать две отдельные дверцы: большую для загрузочного отверстия и узкую – для поддувала. Но существуют и комплекты, в которых такие дверцы объединены в единую конструкцию.

Отверстия под такие дверцы нужно вырезать точно по размеру. После этого к краям проемов нужно приварить раму из уголка.

Несколько звеньев толстой цепи, похожей на велосипедную, можно использовать в качестве петель для самодельной дверцы буржуйки, сделанной из баллона

Рама литых дверец крепится к полученному обрамлению с помощью болтов. Рекомендуется предварительно приварить небольшой бортик, чтобы не было щелей, и печь закрывалась герметично.

В небольших буржуйках можно при желании и вовсе обойтись без колосниковой решетки.

Слева представлен перевернутый корпус горизонтальной буржуйки с приваренным к нему зольником, а справа – общий вид. Зольник выдвигают, чтобы регулировать поступление кислорода, поддувало в такой модели делать не нужно

Найти для нее место сложно, если делают печку небольших размеров или невысокую, например, горизонтальный вариант. В таком устройстве поддувало не делают, доступ воздуха обеспечивают с помощью загрузочной дверцы, которую просто приоткрывают. Колосники из арматуры изготовить просто, но они не особенно надежны.

Со временем арматура прогорает, ее приходится заменять. Альтернативным вариантом может стать кусок листового металла, в котором прорезаны щели или отверстия круглой формы. Для сбора золы можно использовать специальный ящик – зольник.

В горизонтальном варианте буржуйки из баллона колосники можно установить в нижней части в комплекте с зольником, поскольку нижнюю часть корпуса придется срезать, чтобы облегчить монтаж.

Пошаговое фото-руководство

Для изготовления самодельной печки-буржуйки понадобится один отожженный опустошенный баллон из-под газа, труба Ø 108 мм для устройства дымохода (метраж зависит от конкретных технических условий), обрезки стальной полосы и уголка, три петли для навешивания дверок.

Сооружение корпуса будущей печки производится в такой последовательности:

Галерея изображений

Фото из

Шаг 1: Прорезка отверстия под дымоходную трубу

Шаг 2: Разметка дверок зольника и топливника

Шаг 3: Резка корпуса баллона по разметке

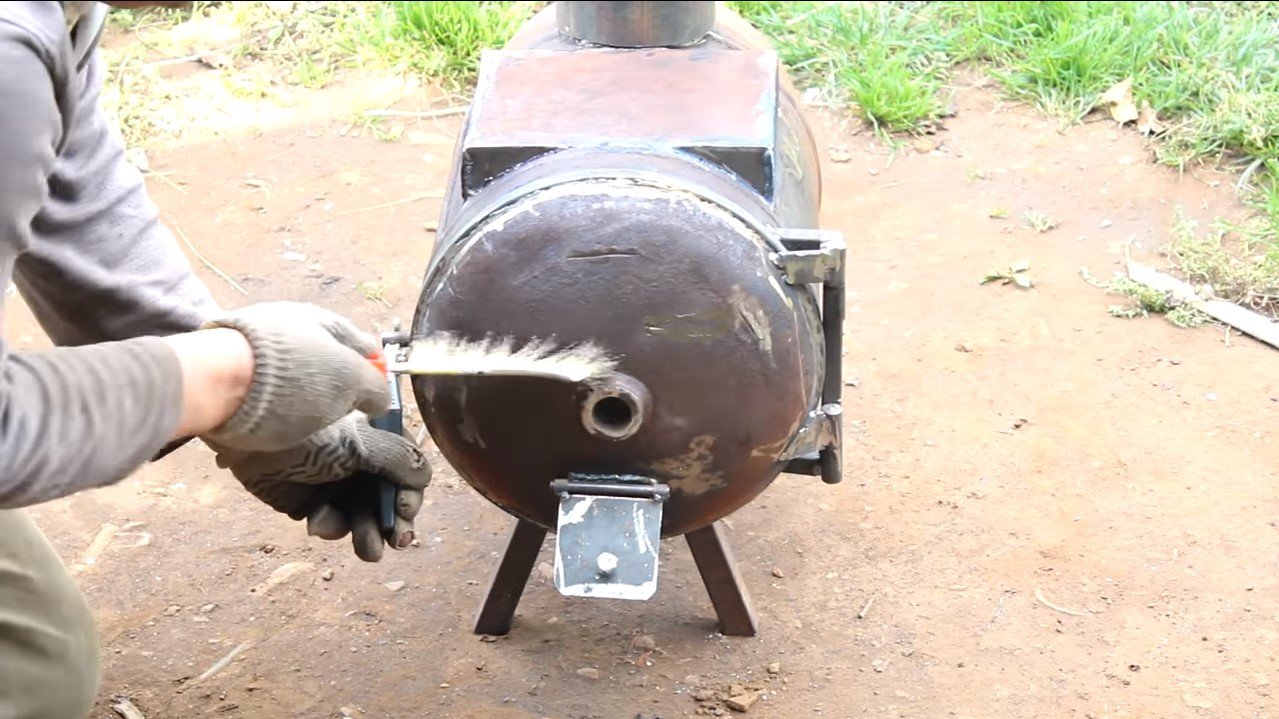

Шаг 4: Зачистка заусенцев по срезу

Шаг 5: Сборка заготовки колосника

Шаг 6: Вычерчивание абриса колосника

Шаг 7: Обрезка колосника по шаблону

Шаг 8: Фиксация колосника внутри корпуса

Печка-буржуйка из пустого газового баллона практически готова: остались завершающие “штрихи”:

Галерея изображений

Фото из

Шаг 9: Фиксация патрубка для дымохода

Шаг 10: Фиксация петель и навешивание дверок

Шаг 11: Предварительная сборка дымоходного канала

Шаг 12: Сборка дымохода и запуск печки

Высота дымоходной трубы зависит от формы крыши и наличия рядом объектов, способных препятствовать тяге. Она должна быть как минимум на 0,5 м выше плоской и низкоскатной крыши. Если рядом есть высокие деревья или постройки, то устье трубы надо устроить выше их.

Как повысить КПД?

Чтобы сделать работу буржуйки более эффективной, существует несколько простых способов. Для начала следует утеплить дымоходную трубу, чтобы сохранить часть тепла, которая уходит с дымными газами. Можно использовать различные методы для увеличения площади соприкосновения разогретого металла с окружающим воздухом.

Существенно повысить теплотехнические качества буржуйки, сооруженной из газового баллона, поможет устройство своеобразного колпака из дополнительного газового баллона:

Галерея изображений

Фото из

Обычная печка из баллона в гараже

Заготовка баллона меньшего литража

Установка камеры для дымооборота

Приспособление для увеличения теплоотдачи

Некоторые мастера рекомендуют сделать дымоход не строго вертикальным, а изогнутым. Это увеличит путь прохождения отходов горения и позволит части их тепла вернуться в помещение. Но следует помнить, что усложненная конструкция дымохода может отрицательно сказаться на тяге, поэтому не стоит увлекаться избыточными изгибами.

Иногда к корпусу буржуйки приваривают металлические крылья, например, сделанные из уголка или любых подходящих полосок металла. Если размеры печки позволяют, можно приварить горизонтальный лист металла сверху и сделать в нем дополнительное отверстие не для дымохода, а для кастрюли или чайника.

Отверстие закрывают специальной составной крышкой из нескольких концентрических кругов. Убирая или добавляя круги, можно регулировать степень нагрева.

Еще один вариант модернизации буржуйки – кирпичный футляр. Кладку выполняют вокруг печки, оставляя при этом небольшой зазор между металлическим корпусом и кирпичом. Кирпич будет поглощать часть тепловой энергии, а затем постепенно отдавать ее окружающему воздуху.

Если обернуть дымоход металлической сеткой и уложить в образовавшийся зазор камни, можно повысить эффективность нагрева. Даже после того, как дрова прогорят, камни будут отдавать тепло еще какое-то время

Альтернативная версия подобной модернизации – металлическая сетка вокруг дымохода, в которую укладывают куски кирпича или камня. Это популярное решение для печей, установленных в бане, вариация каменки. Но следует помнить, что для этого подходят только речные “голыши” однородного окраса и без вкраплений. Если камень состоит из слоев разного типа, он может разорваться под воздействием высоких температур.

Если нужна печь солидных размеров, в распоряжении мастера имеется два газовых баллона, можно объединить их в одну конструкцию. Один из них устанавливают горизонтально, а второй ставят вертикально как патрубок для дымоходной трубы. Площадь нагрева увеличивается, такая буржуйка будет работать эффективнее.

Встроенные в корпус буржуйки металлические трубы в сочетании с вентилятором позволяют увеличить скорость прогрева помещения, но для достижения такого эффекта понадобится электроэнергия

Наконец, можно вставить внутрь верхней части корпуса трубы, по которым будет циркулировать воздух. Если поставить у торца этих труб вентилятор, перемещение воздуха будет осуществляться быстрее. Такой эквивалент тепловентилятора позволит прогреть все помещение за несколько минут и эффективнее распределить тепловую энергию.

Выводы и полезное видео по теме

Здесь представлены рекомендации по безопасной разборке старого газового баллона:

В этом видео рассказано о порядке изготовления печки из газового баллона:

Оригинальную буржуйку с функцией пиролизного дожига топлива можно сделать из двух газовых баллонов:

Буржуйка – это простое устройство, которое не трудно соорудить и можно достаточно широко использовать. Если порядок работ заранее продуман и правильно выполнен, такая печка может прослужить достаточно долго.

Пожалуйста, пишите комментарии к статье, задавайте вопросы, делитесь опытом, если уже приходилось собирать буржуйку из подручных материалов.

Буржуйка из газового баллона – как сделать печь длительного горения

Если вы обратите внимание, сколько стоит чугунная или стальная печка на дровах, то быстро поймете, что покупать ее для отопления гаража либо дачи с теплицей не всегда оправданно. Более доступный вариант – буржуйка из газового баллона длительного горения, изготовленная своими руками или сваренная мастером под заказ по вашим чертежам. Наша цель – помочь с выбором конструкции, описать технологию изготовления буржуйки и ее установки, вплоть до устройства дымохода.

Подбираем конструкцию дровяной печки

Устаревшая и неэффективная отопительная техника постепенно уходит в прошлое, что сказывается и на самодельных печках. Нынче никому не нужны примитивные железные ящики с трубой и дверцами, пожирающие дрова без хорошей теплоотдачи. Современная буржуйка должна быть экономичной и хорошо обогревать помещение. Поэтому продвинутые мастера–умельцы постоянно работают над  усовершенствованием стальных печей.

Чтобы добиться максимально эффективной работы дровяного отопителя, необходимо решить 2 вопроса: как повысить КПД печки-буржуйки и длительность горения от одной загрузки, не увеличивая количество и цену применяемых материалов. Представляем 3 варианта самоделок, где эти задачи были успешно решены и реализованы:

  • трехходовая печь из двух пропановых баллонов;
  • пиролизная буржуйка с воздушно-жаротрубным теплообменником и вторичной камерой;
  • очень популярная конструкция — «Бубафоня» с верхним сжиганием дров из газового баллона.

Для справки. Первые 2 агрегата разработаны, сделаны и испытаны нашим экспертом Виталием Дашко, любезно предоставившим свои фото – и видеоматериалы.

Если вы дружите со сварочным аппаратом и располагаете необходимым инструментом, то технических проблем с изготовлением не возникнет. Ниже мы представим чертежи и поясним технологию, как сделать буржуйку из газового баллона по всем трем вариантам. Но сначала определитесь с выбором, прочитав обзор этих печей.

Для изготовления печки нужен сварочный аппарат, болгарка, слесарные и мерительные инструменты. Струбцин понадобится несколько, минимум 2 штуки

Трехходовая буржуйка – принцип работы и плюсы с минусами

Этой самодельной печи мастер присвоил шутливое название «Коллайдер» из-за непривычного внешнего облика и неплохой теплоотдачи. Эта буржуйка на дровах делается из двух стандартных пропановых баллонов емкостью 50 л, приваренных друг к другу под углом 90°, как это показано на чертеже. Принцип действия такой:

  1. Первый резервуар, уложенный горизонтально, играет роль топливника, соответственно, оборудован дверцами и колосниками. В него помещается внушительная порция дров и поджигается.
  2. Второй сосуд – это воздушный теплообменник с внутренними перегородками, замедляющими течение дымовых газов и заставляющими их трижды менять направление движения и отдавать больше теплоты. В конце продукты горения покидают отопитель через дымоходный патрубок.
  3. Для увеличения греющей поверхности обе части корпуса снабжены дополнительными ребрами.
  4. Внизу к топливнику приварен зольник из листового металла, чья дверца регулирует подачу воздуха на горение.
Чертеж самодельного трехходового отопителя на дровах в разрезе

Примечание. С таким же успехом вместо баллонов можно применить стальную трубу для буржуйки с диаметром 300 мм и тонкими стенками (4—5 мм).

Ориентировочная мощность «Коллайдера» составляет 10 кВт при КПД около 55%, что позволяет обогреть помещение площадью до 100 м² – дачу, теплицу либо большой гараж (бокс). Практические испытания показали, что в режиме поддержания тепла в прогретом помещении 1 загрузки дров хватает на 1. 5—2 часа. Если использовать отопительный агрегат в доме меньшей площади (25—50 м²), то длительность горения возрастет до 3—4 часов. Кто разбирается в теме, тот поймет, что для самодельной буржуйки это неплохая экономичность.

Фото готовой печки «Коллайдер» с теплообменными ребрами

Минус у этой печки долгого горения один – странноватый внешний вид. Но он компенсируется многочисленными плюсами:

  • простота в изготовлении;
  • быстрый прогрев и достойная длительность работы с 1 закладки твердого топлива;
  • дешевизна конструкции, купить вам придется только удобные ручки да еще трубу для буржуйки, если нет баллонов из-под пропана;
  • благодаря размерам топливника в печку помещаются длинные (80 см) и массивные поленья, что способствует продолжительности горения;
  • агрегат можно сделать с варочной поверхностью, как это показано на фото.

«Коллайдер», как и любая буржуйка из газового баллона, сваренная своими руками, может дополняться установкой водяного контура, регулирующей воздушной заслонки в дверцу зольника и вентилятора внешнего обдува. Размеры печки изменяются в любую сторону путем подбора резервуаров меньшей емкости либо труб другого диаметра.

О работе буржуйки, используемой для отопления помещения кафе 100 м², рассказано на видео:

Обзор пиролизной печи на 2 камеры

Эта маленькая печка на дровах, изготовленная из 24-литрового газового баллона, получила название «Пятерочка» по числу труб воздушного теплообменника. Действует она по такому принципу:

  1. Как и в предыдущем случае, уложенный набок баллон служит камерой сгорания, а снизу к нему приделан зольник. Роль колосника играют щели, прорезанные в стенке сосуда.
  2. Сверху резервуара выполнен проем, куда примыкают 5 вертикальных труб теплообменника. По ним движутся горячие дымовые газы и таким образом отдают часть теплоты в помещение.
  3. Из теплообменника продукты горения попадают во вторичную камеру, куда по отдельной трубке отдельно подается подогретый воздух. Благодаря этому образовавшиеся в топке горючие газы дожигаются и выделяют дополнительное тепло, после чего направляются в дымоход.
Чертеж пиролизной буржуйки длительного горения с камерой дожигания газов

Результаты практических испытаний отопителя такие: комната площадью 30 м² в течение 1 часа прогревается на 20 °С, после чего одной закладки дерева хватает на 1.5—2 ч в зависимости от режима работы. Ориентировочная мощность – 5 кВт. Как видите, в данной конструкции длительность горения снижена за счет уменьшения топливника, зато печка очень компактна и поместится в любом помещении. Да и греет она вполне прилично.

Совет. Хотите нарастить продолжительность горения в среднем до 4 часов? Тогда изучите чертеж другого варианта, где изображена такая же пиролизная буржуйка, сделанная своими руками из газового баллона на 50 л. Устройство отопительных агрегатов идентично, отличие лишь в объеме резервуаров, применяющихся в качестве топливника.

Так выглядит двухкамерная самодельная печь. Сверху приварены 2 прутка – можно поставить кастрюлю либо чайник с водой

Благодаря эффективному сжиганию дров печь «Пятерочка» экономичнее «Коллайдера», хотя и сложнее в сборке. По стоимости материалов разница меж ними небольшая – в первой 2 баллона, во второй – 5 труб диаметром 57 мм длиной 40 см. Отдельное преимущество печки – способность после разогрева сжигать влажную древесину и всякий мусор, не теряя интенсивности отопления. Остальные плюсы такие же – дешевизна, удобство в эксплуатации и возможность модернизации.

Еще дельный совет. Вполне естественно, если после замены маленького баллона на стандартный (50 л) вы пожелаете нарастить мощность отопителя и добавить еще 2—3 трубы в теплообменник. Помните, что соответственно должно увеличиться проходное сечение и тяга дымохода. Иначе вы напрасно потратите материалы и время, поскольку из-за недостаточной тяги крайние секции останутся холодными и мощность печи не возрастет.

Увеличенная версия «Пятерочки» из большого баллона 50 л

Печка верхнего горения «Бубафоня»

По большому счету, «Бубафоню» нельзя отнести к категории буржуек, поскольку она кардинально отличается принципом работы. Но и обойти вниманием эту печь невозможно в силу широкой популярности, обусловленной длительностью горения с 1 загрузки дровами от 6 до 10 часов. Вместе с тем отопитель славится многочисленными недостатками, о чем мы скажем далее.

Алгоритм работы печки длительного горения «Бубафоня», показанной на чертеже, следующий:

  1. Топливник – это стоящий вертикально пропановый баллон на 50 л. Через отверстие в верхней крышке внутрь заходит труба для подачи воздуха, заканчивающаяся диском из толстого металла. Снизу к нему приделаны стальные полосы, распределяющие воздух по всем направлениям.
  2. Когда топка заполнена дровами доверху, тяжелый диск придавливает их и заставляет проседать по мере сжигания. Розжиг также производится сверху, а только потом труба с грузом опускается.
  3. Подача воздуха на горение регулируется заслонкой, установленной на верхнем торце трубы. Дымоходный патрубок врезан в боковую стенку баллона под самой крышкой.
Чертеж печи верхнего горения и схема расположения распределителей воздуха

Примечание. Место прохода трубы сквозь крышку не герметизируется и туда всасывается вторичный воздух, помогающий дожечь горючие газы над диском, когда печь как следует разогрелась.

Сильные стороны «Бубафони» — приличная продолжительность работы, простота и возможность переделки в котел верхнего горения (делается печь с водяной рубашкой, о чем рассказано в отдельном материале). А вот слабые стороны заставили многих владельцев гаражей отказаться от подобных буржуек:

  • печку невозможно догрузить, пока не сгорит все топливо;
  • от перекрывания заслонки топка не погаснет и станет долго тлеть, потому что в нее попадает вторичный воздух;
  • без хорошей тяги отопитель дымит в помещение;
  • в режиме медленного горения печь греет слабо, а дымоходная труба интенсивно забивается сажей;
  • для выхода в нормальный режим агрегат должен хорошо прогреться, на что расходуется ¼ топлива.
Слева на фото – воздушная заслонка крупным планом, справа – самодельные теплообменные ребра из профилей для монтажа ГКЛ

Для справки. Чтобы выжечь сажу в дымоходе, нужно при каждой растопке прогонять «Бубафоню» в максимальном режиме.

Напоследок немного подсластим пилюлю. Несмотря на все недостатки, печь длительного горения из газового баллона не теряет популярности, вдобавок она успешно функционирует на опилках и различном горючем мусоре.

Инструкции по изготовлению буржуйки своими руками

Перед тем как сварить дровяную печку продолжительного горения, следует подготовить все необходимые электроинструменты:

  • сварочный инвертор;
  • болгарка, она же – угловая шлифмашина;
  • дрель с набором сверл.

Примечание. Мы не станем перечислять здесь молотки с пассатижами, поскольку в доме у хорошего хозяина всегда найдется полный набор инструмента.

Конечно же, понадобится старый пропановый баллон, с которого нужно скрутить вентиль и перед резкой обязательно заполнить водой. Дело в том, что пропан тяжелее воздуха и его остатки самостоятельно не покинут резервуар. Чтобы их вытолкнуть оттуда, как раз и применяется вода. Порядок дальнейшей работы зависит от выбранной конструкции.

Собираем трехходовую печь

Помимо баллонов, для изготовления этой буржуйки надо подготовить такие материалы:

  • листовой металл толщиной 2 мм пойдет на зольную камеру и ребра, 3 мм — на дверцы;
  • обрезок круглой трубы диаметром 100 мм – на дымоходный патрубок;
  • уголки либо профильные трубы для ножек;
  • асбестовый, а лучше – графитно-асбестовый шнур на уплотнение дверок;
  • стальной профиль 20 х 20 мм или арматура такого же сечения – на усиление колосниковой решетки.
Стыковка двух баллонов (слева) и приварка обрамления дверок (справа)

Совет. Ручки — запоры с красивыми эбонитовыми накладками проще купить, чем тратить время на самодельные. Чтобы придать печке современный облик, приобретите термостойкую краску (продается в аэрозольных баллончиках).

Чтобы прутья не прогибались от высокой температуры, их нужно усилить приваренными профилями

Первым делом порежьте металл на заготовки по размерам, указанным на чертеже буржуйки длительного горения, представленном в предыдущем разделе. Технология изготовления печи такая:

  1. В торце первого баллона вырежьте проем под дверцу и отверстие в стенке для выхода газов. У второго сосуда отпилите дно, а на торце выполните отверстие под патрубок 100 мм. Сделайте на стенках полукруглые вырезы, чтобы один баллон плотно сел на другой.
  2. Прорежьте щели колосниковой решетки. С наружной стороны приварите к ней усилители из профиля 20 мм.
  3. Изготовьте зольник и обрамления дверок, приварите их к корпусу. Заодно установите ножки.
  4. Сварите дверцы и уплотните места примыкания к рамке. Установите створки и ручки.
  5. Вырезанные стенки баллона используйте в качестве перегородок, приварив их внутрь вертикального резервуара.
  6. Соедините два сосуда между собой на сварке. Установите дымоходный патрубок и обварите его.
  7. Приделайте к обоим корпусам теплообменные ребра. На этом печь готова.

Несколько слов о том, как сделать для буржуйки длительного горения плотные дверки. Технология простая: из узких стальных полос, приваренных к внутренней поверхности створки, формируется канал, куда впоследствии набивается графитно-асбестовый шнур. Главное, — четко определить расположение канавки. По окончании весь металл нужно обезжирить и окрасить в 3 слоя с перерывами на сушку.

Совет. Перед окрашиванием сваренную печь желательно протопить, дабы выжечь всю старую краску.

Изготовление пиролизной двухкамерной печки

Схема сборки этой буржуйки с высоким КПД во многом схожа с «Коллайдером», только применяется 1 газовый баллон, а из материалов добавляются трубы диаметром 57 и 20 мм (на теплообменник и подачу вторичного воздуха соответственно). Порядок работ следующий:

  1. В резервуаре прорежьте отверстия для загрузочной дверцы и под установку теплообменника. Размеры площадки для него – 260 х 200 мм.
  2. Смастерите зольник и поставьте дверцы, как это описано выше. Приварите опоры.
  3. Изготовьте теплообменник, врезав трубы в шахматном порядке между двумя листами металла. Соблюдайте межосевые расстояния, указанные на чертеже.
  4. Согните трубу 20 мм под углом 90° и приварите ее к теплообменнику. Последний приделайте к проему, вырезанному в баллоне.
  5. Сварите вторичную камеру с дымоходным патрубком. В качестве крышки используйте полукруглую заготовку, что раньше была стенкой баллона. Отопитель готов.
Этапы сборки дверцы топливника – по центру закладывается негорючий утеплитель, по краям – графитный шнур

Примечание. Если вы используете стандартный баллон, то алгоритм ведения работ не меняется, только зольник надо сделать больше (размер показан на чертеже).

Немного о том, как правильно сделать подачу воздуха во вторичную камеру буржуйки длительного горения. Перед монтажом конец трубки нужно заглушить, а по бокам выполнить 5—6 разрезов в виде латинской V. Потом труба вставляется в отверстие верхней площадки теплообменника и обваривается. Если вы изготавливаете буржуйку своими руками из трубы, взятой вместо баллона, то понадобится приварить заднюю стенку и переднюю панель из металла толщиной не менее 4 мм.

Такие прорези нужно сделать по бокам трубки – сквозь них воздух проходит во вторичную камеру

Фото процесса сборки буржуйки

Изготовление буржуйки на видео

Сборка отопителя «Бубафоня»

Технология изготовления этой печки – одна из простейших. Берете газовый баллон на 50 л, отрезаете верхнюю часть по заводскому шву, после чего выполняете такие действия:

  1. Сварите из арматуры периодического профиля диаметром 20—24 мм колосниковую решетку и установите ее согласно чертежу. Ниже вырежьте проем и поставьте дверку зольной камеры.
  2. В отрезанной крышке проделайте отверстие для воздушной трубы, а к торцу баллона приварите снаружи стальную полосу для уплотнения.
  3. К одному концу трубы 57 мм сваркой прикрепите дисковый груз с наваренными рассеивателями воздуха, а на второй поставьте воздушную заслонку.
  4. Установите дымоходный патрубок.
  5. Воздушную трубу вставьте в топливник и наденьте крышку.
По сути, 3 детали – это вся печь «Бубафоня»

Для справки. Многие домашние мастера не ставят колосники и дверцу зольника в печку типа «Бубафоня». Это упрощает работу, но усложняет эксплуатацию: после прогорания дров корпус приходится переворачивать, чтобы вытряхнуть золу.

Установка колосниковой решетки из арматурных прутьев

Как правильно установить буржуйку и дымоход

При размещении дровяных отопителей важно соблюдать правила пожарной безопасности. Особенно это касается печей нашего эксперта, чья верхняя часть при максимальном режиме работы может накалиться докрасна. Здесь требования такие:

  1. В гараже или на даче, построенной из кирпича или других несгораемых материалов, минимальное расстояние до стен помещения не нормируется. Но любые горючие предметы или конструкции должны находиться не ближе 50 см от тела печи.
  2. В теплице буржуйку нельзя располагать близко к растениям и наружным стенам из стекла.
  3. В деревянном доме полы под печкой застилаются металлическим листом, выступающим со стороны топки на 700 мм. Ближайшие стены также зашиваются металлом во избежание возгорания.

Отдельный вопрос — из чего сделать дымоход для буржуйки. Однозначно не подойдет алюминиевая гофра, поскольку температура газов на выходе достигает 200—400 °С в зависимости от режима работы. Какие варианты допустимы:

  • обычная стальная труба с тонкими стенками;
  • газоход из кровельной или нержавеющей стали;
  • утепленный сэндвич-дымоход.
Дымоходный канал лучше проложить под углом (слева), чем просто вертикально (справа)

Совет. Предпочтительнее взять последний вариант дымоотвода – двустенную трубу с утеплителем из базальтового волокна посередине.

Для создания хорошей тяги верх трубы ставится на высоте 4 м и более, если мерить от колосниковой решетки. Особенно требовательна к тяге буржуйка «Бубафоня», для нее отвод газов стоит сделать повыше, чтобы потом не возникало вопросов, почему печь дымит в помещение. В идеале вертикальный участок дымохода должен заканчиваться сборником для конденсата, хотя многие домашние мастера не придерживаются этого правила.

Кстати сказать, правильный дымоход позволяет увеличить КПД печки-буржуйки. Это достигается двумя способами:

  1. В гараже или теплице дымоходная труба удлиняется и прокладывается под углом, а в другом конце помещения выходит на крышу, как показано выше на фото. Так раскаленные продукты горения отдадут больше тепла внутреннему воздуху.
  2. На вертикальном участке дымохода ставится теплообменник, подсоединенный к системе водяного отопления дома или дачи. Минус: из дымоходного канала буржуйки длительного горения придется чаще удалять сажу.
Схема подключения водяного теплообменника, стоящего на дымоходной трубе

Теплообменник самоварного типа, ставящийся на дымоход буржуйки, не стоит напрямую подсоединять к сети водяного отопления. Есть опасность, что теплоноситель может закипеть и порвать трубопроводы. Лучше воспользоваться схемой подключения через емкость с водой – теплоаккумулятор, который тоже можно сделать своими руками из газового баллона. За описанием и чертежами его конструкции вы можете пройти сюда.

буржуйка своими руками, печка из пропанового баллона длительного горения, чертежи

Содержание:

Прошли те времена, когда печь буржуйка использовалась для отопления жилых помещений и дач. Сегодня такими приборами обогреваются разве что гаражи и подсобные помещения.

Оптимальный вариант для изготовления своими руками

Основным недостатком классической буржуйки является ее низкая экономичность, которая выражается в значительном потреблении топлива и быстром остывании после его перегорания. Поэтому в настоящее время применяются ее переделанные варианты. Один из самых популярных способов, как сделать печь из газового баллона – использовать для этого старый газовый баллон. Его размеры бывают разными: миниатюрные модели на 5 литров в этом случае вряд ли подойдут, так как печка будет обладать ограниченными нагревающими способностями.


Что касается баллонов на 12 и 27 литра, то мощности изготовленного из них обогревателя хватает на обслуживание помещений малой площади. Такие приборы в состоянии выдать не более 2-7 кВт тепла: их иногда применяют в качестве походных печек. Чтобы изготовить стационарную буржуйку из газового баллона для гаража или дачи – рекомендуется использовать емкости на 50 литров, высотой 85 и диаметром 30 см. Толщины стенок здесь вполне достаточно, чтобы загружать любое топливо. При этом вес баллона позволяет работать с ним в одиночку.

Также существует вариант с промышленными газовыми резервуарами на 40 литров: при приблизительно одинаковом объеме они обладают меньшим диаметром (25 см), большей высотой и более толстыми стенками. Оперировать баллоном из-под фреона намного сложнее – он и длиннее, и тяжелее бытовой 50-литровой емкости. При наличии соответствующего оборудования его можно укоротить до 70 см: изготовленная таким образом буржуйка будет иметь более толстые стенки. Как результат, на ее разогрев будет уходить больше времени и топлива, однако и остывать печка будет куда дольше.

Изготовление дверец для буржуйки из газового баллона

Существует несколько вариантов обустройства дверец для печи из газового баллона:

  • Готовые изделия литого типа. В продаже имеются готовые модульные конструкции, состоящие из поддувальной и поточной дверцы. Чтобы встроить такой модуль в самодельную печку, в корпусе баллона необходимо вырезать соответствующую по размерам нишу, оснастив ее рамой из сваренных уголков. Литая конструкция крепится на каркас болтами. Герметизация выреза под дверцу осуществляется при помощи небольшого бортика (металлической полосы шириной 10-20 мм), навариваемого на всю протяженность корпуса.
  • Самодельная конструкция. Для экономии средств вместо покупной дверцы иногда используют самодельную конструкцию, изготовленную из вырезанного куска стенки. В этом случае потребуется также наличие петлей. Простейший вариант – купить готовые навесы, и приварить их на поверхность печи из газового баллона своими руками. Народные умельцы изготавливают самодельные петли, используя для этого звенья толстой цепи.


Приступая к работе по изготовлению печки из газового баллона своими руками, важно позаботиться о технике безопасности. Внутри старого изделия может оставаться горючее вещество в жидком или газообразном состоянии: поэтому перед тем, как резать или варить металлическую емкость, снимают редуктор и полностью стравливают остатки газа. Для верности рекомендуется заполнить внутренность баллона водой, и дать ему выстояться на протяжении месяца.

Нужен ли колосник для печи

Наиболее простые чертежи печи из газового баллона своими руками не содержат в себе колосника. В первую очередь это характерно для небольших вертикальных буржуек, внутри которых слишком мало места для дополнительных отделений. Такой вариант печки состоит из корпуса на ножках, одной дверцы и верхнего патрубка для коммутации дымохода. Чтобы повысить уровень теплоотдачи прибора, его стенки с наружной стороны дополнительно оснащаются наваренными стальными полосами. Верхняя часть, кроме дымохода, имеет еще один вырез: если установить на нем крышку, получится удобная плитка для готовки пищи и нагревания воды.


В тех случаях, когда наличие колосника необходимо, горизонтально расположенный баллон внизу дополняется поддоном для накопления золы. Вертикальные модели печки из газового баллона длительного горения более удобны для установки колосника, так как места в них намного больше. Для этого в самой емкости размещается сетка из толстых арматурных прутков: готовые чугунные изделия нужных размеров практически не встречаются. Недостатками подобных конструкций является их быстрое перегорание и сложность ремонта: для этого необходимо старую арматуру вырезать, а новую приварить. Более удобный вариант — приварить внутри печи из пропанового баллона фрагменты толстого уголка или арматуры в качестве подставки: на нее впоследствии монтируется отдельно сваренный колосник.

Способы улучшения теплоотдачи печки из пропанового баллона

Как уже говорилось выше, главным недостатком печи для гаража из газового баллона является ее слабая тепловая эффективность, т.к. значительная часть полученного при горении тепла попросту уходит наружу через дымоход вместе с газами.


Улучшить теплоотдачу самодельной печки можно несколькими способами:

  • Применить дожиг дымовых газов. В этом случае конструкция буржуйки будет напоминать печь «бубафоня» или «слобожанка». Это даст возможность на порядок увеличить КПД прибора.
  • Удлинить дымоходную трубу. При этом часть тепла, выходящего наружу, остается внутри помещения. Для этого трубе сообщается ломанная конфигурация, без горизонтальных участков и отрицательных углов.
  • Использовать дымовой патрубок. На горизонтально расположенный корпус печки из газового баллона на дровах наваривается еще один баллон в вертикальном положении: он будет выполнять роль дымового патрубка. Улучшение теплоотдачи печки здесь достигается благодаря увеличению площади обогревающей поверхности. Условием для того, чтобы избежать попадания дыма в помещение, является наличие хорошей тяги.
  • Обустройство каменки. Такой прием широко применяется в банях, где для дополнительного аккумулирования тепла используется бут. Металлический дымоход оснащается сеткой, в которую и засыпаются камни для отбирания тепла у трубы и передачи его в помещение. При этом на разогрев камней уйдет некоторое время: до этого воздух будет нагреваться с некоторым замедлением. Зато в дальнейшем поверхность трубы не будет обжигать, а нагретые камни будут равномерно обогревать окружающее пространство. Даже после перегорания дров накопленное тепло будет еще некоторое время поддерживать комфортную температуру в помещении.


Подбирая камни для засыпки, рекомендуется отдавать предпочтение круглым речным образцам: желательно, чтобы они имели однородную окраску без всяких вкраплений. Камни другого типа могут быть даже опасными, разрываясь при нагревании, или выделяя вредные для здоровья вещества.

Варианты увеличения скорости нагревания помещения

Для того, чтобы быстрее поднять температуру в комнате, где установлена печка из баллона пропана, можно применить следующие приспособления:

  1. Обычный вентилятор. Его монтируют таким образом, чтобы нагнетаемый воздух обдувал корпус и печную трубу. Народные умельцы нередко идут дальше, оснащая верхнюю часть корпуса баллона сквозными трубами, вваривая их в предварительно оформленные отверстия. На одной из сторон импровизированных каналов устанавливается вентилятор термостойкого типа, способный поддерживать несколько скоростных режимов: это дает возможность регулировать температуру выходящего из труб воздуха.
  2. Вентиляционные отверстия в корпусе. В этом случае дополнительная активизация воздушных потоков осуществляется без применения вентилятора. Чтобы этого добиться, печь из газового баллона на дровах дополнительно «одевают» в специальный корпус, в поверхности которого имеется серия отверстий в верхней и нижней области. Через нижние зазоры происходит засасывание холодного воздуха, который обычно скапливается в районе пола. Обдувая раскаленный корпус, воздушные потоки постепенно нагреваются и выходят через верхние щели в окружающее пространство. Примерно такой же принцип работы применяется в печах «Булерьян» и обогревателях для саун.


Из газового баллона может изготовить простейший котел водяного отопления. Для этого вокруг готовой пиролизной печи из газового баллона обустраивается водяная рубашка: из нее нагретый теплоноситель по трубам подается внутрь батарей. Подобная система обязательно должна иметь расширительный бачок, установленный выше буржуйки и радиаторов. Благодаря ему компенсируются скачки внутреннего давления в отопительном контуре из-за расширения нагревающейся воды. Так как речь идет о примитивном котле без всякой регулировки, случаи закипания воды внутри системы будут происходить довольно часто. Объем расширительной емкости – не менее 10% от общего литража.

Изготовление печи буржуйки из газового баллона своими руками является не очень сложной процедурой. Во время эксплуатации готового прибора следует учитывать тот факт, что температура его корпуса может достигать значительных показателей: это накладывает дополнительные требования к пожарной безопасности обогреваемого помещения.


вертикальная, горизонтальная, чертежи, усовершенствования, фото, видео

Буржуйка — небольшая самодельная металлическая печь, получившая массовое распространение в первой половине 20 века. Позже, с появлением централизованного отопления, ее популярность упала. Вторая волна ее массового использования приходилась на годы великой-отечественной войны, а третья — на 90-е годы того же века, для отопления дачных построек. Сегодня буржуйки чаще используют в гаражах или подсобных помещениях. В чистом своем виде, без переделок они неэкономичны: «жрут» топливо, как буржуи, а перестаешь их «кормить», быстро остывают. Самый простой в изготовлении вариант — буржуйка из газового баллона. Корпус уже готов, нужно только вырезать отверстия для закладки топлива и зольника, да приделать к ним дверцы, приварить ножки и дымовую трубу (диаметр 150 мм и не меньше).

Буржуйка из вертикально поставленного газового баллона: несложная конструкция, малые затраты, быстрый прогрев

Баллон в такой печке можно ставить вертикально или горизонтально. Разогревается она быстро, но и остывает тоже сразу после того, как гореть топливо перестало. Тем не менее, для того, чтобы быстро вывести гараж или дачу из минусовой температуры или протопить в осенне/весеннюю непогоду — отличный вариант.

Какой баллон взять для печки?

Понятно, что для корпуса пойдет газовый баллон. Но они есть разных размеров. Самые маленькие на 5 литров использовать для изготовления печей не стоит: слишком малы объемы и ничего она нагреть не сможет. Есть еще баллоны на 12 и 27 литров. Из них получится маломощный агрегат для совсем небольшого помещения: больше 3 и 7 Киловатт тепла с них не получить. В принципе, это может быть походный вариант, но вес получится солидный.

Самодельная печка из газового баллона, поставленного горизонтально

Лучший вариант для стационарной буржуйки в гараж или на дачу — газовый баллон на 50 литров. Высота 850 мм, диаметр — 300 мм. Объем и толщина стенок достаточно велики, чтобы  гореть могло любое топливо. В то же время он не очень тяжелый, работать с ним можно одному. Буржуйка из пропанового 50 л баллона — самый оптимальный вариант.

Промышленные 40-литровые резервуары для газа имеют примерно такой же объем, диаметр меньше — 250 мм, высота больше, а стенки толще. Печку из баллона от фреона, при той же мощности, которую с нее можно будет получить, сделать будет сложнее: масса велика, да и длинный он. Укоротив высоту примерно до 700 мм можно сделать небольшую толстостенную буржуйку, которая будет немного дольше греться, но и «держать» тепло будет чуть лучше.

Важно! Работая с баллонами из под газа, соблюдайте технику безопасности!

Как безопасно разобрать газовый баллон: техника безопасности смотрите в этом видео.


вертикальная, горизонтальная, чертежи, усовершенствования, фото, видео

Буржуйка — небольшая самодельная металлическая печь, получившая массовое распространение в первой половине 20 века. Позже, с появлением централизованного отопления, ее популярность упала. Вторая волна ее массового использования приходилась на годы великой-отечественной войны, а третья — на 90-е годы того же века, для отопления дачных построек. Сегодня буржуйки чаще используют в гаражах или подсобных помещениях. В чистом своем виде, без переделок они неэкономичны: «жрут» топливо, как буржуи, а перестаешь их «кормить», быстро остывают. Самый простой в изготовлении вариант — буржуйка из газового баллона. Корпус уже готов, нужно только вырезать отверстия для закладки топлива и зольника, да приделать к ним дверцы, приварить ножки и дымовую трубу (диаметр 150 мм и не меньше).

Буржуйка из вертикально поставленного газового баллона: несложная конструкция, малые затраты, быстрый прогрев

Баллон в такой печке можно ставить вертикально или горизонтально. Разогревается она быстро, но и остывает тоже сразу после того, как гореть топливо перестало. Тем не менее, для того, чтобы быстро вывести гараж или дачу из минусовой температуры или протопить в осенне/весеннюю непогоду — отличный вариант.

Какой баллон взять для печки?

Понятно, что для корпуса пойдет газовый баллон. Но они есть разных размеров. Самые маленькие на 5 литров использовать для изготовления печей не стоит: слишком малы объемы и ничего она нагреть не сможет. Есть еще баллоны на 12 и 27 литров. Из них получится маломощный агрегат для совсем небольшого помещения: больше 3 и 7 Киловатт тепла с них не получить. В принципе, это может быть походный вариант, но вес получится солидный.

Самодельная печка из газового баллона, поставленного горизонтально

Лучший вариант для стационарной буржуйки в гараж или на дачу — газовый баллон на 50 литров. Высота 850 мм, диаметр — 300 мм. Объем и толщина стенок достаточно велики, чтобы  гореть могло любое топливо. В то же время он не очень тяжелый, работать с ним можно одному. Буржуйка из пропанового 50 л баллона — самый оптимальный вариант.

Промышленные 40-литровые резервуары для газа имеют примерно такой же объем, диаметр меньше — 250 мм, высота больше, а стенки толще. Печку из баллона от фреона, при той же мощности, которую с нее можно будет получить, сделать будет сложнее: масса велика, да и длинный он. Укоротив высоту примерно до 700 мм можно сделать небольшую толстостенную буржуйку, которая будет немного дольше греться, но и «держать» тепло будет чуть лучше.

Важно! Работая с баллонами из под газа, соблюдайте технику безопасности!

Как безопасно разобрать газовый баллон: техника безопасности смотрите в этом видео.

Из чего и как делать дверцы

Дверцы для буржуйки можно купить литые. Понадобится небольшой высоты на поддувало и большего размера — для закладки топлива. Есть готовые блоки — поточная дверца с поддувальной в одной конструкции. В этом случае в вырезанное по размерам  отверстие приваривается сваренная по размерам рама из уголков, к ней уже болтами крепится литье. Чтобы не задувало из щелей, по периметру выреза под дверцу наваривается небольшой бортик — 1-2 см полоса металла.

Как прикрепить чугунную дверцу буржуйки к газовому баллону

Можно дверцы не покупать, а использовать вырезанный кусок баллонной стенки. Тогда вам понадобятся какие-то петли или детали, из заменяющие. С петлями понятно: размечаете места, привариваете. Есть такой интересный вариант самодельных петель: несколько звеньев толстой цепи.

Петли на дверке можно сделать из нескольких звеньев стальной цепи

К такой дверке нужно будет приварить еще защелку.

С колосниками или без?

В самом простом вариант никаких колосников не предусмотрено. Если баллон маленький, или стоит горизонтально, то выделить внутри часть проблематично. В этом случае конструкция буржуйки из баллона совсем проста: корпус, поставленный на ножки, одна дверка, в верхней части приварен патрубок для подключения дымовой трубы. Все. Вся печка.

Внутреннее строение буржуйки из горизонтально расположенного баллона совсем простое: только дверка для закладки топлива/выгрузки прогоревших углей и выход для дымохода

На фото выше примеры таких простых печей. В них для улучшения теплоотдачи к корпусу снаружи приварены полосы металла. В верхней части кроме дымового патрубка есть еще один выход — на нем устанавливается крышка, а используется этот выход как плитка для приготовления пищи,  разогрева чая.

Если все-таки хотите сделать колосники в буржуйке из горизонтально установленного баллона, придется поддон для сбора золы приваривать снизу. Внизу есть чертеж и фото практической реализации.

Чертеж буржуйки из горизонтально расположенного газового баллона с приваренным снизу ящиком зольникаГотовая печка из баллона с зольным ящиком. На эту полочку ставится выдвижной ящик, сваренный по размерам. Выдвигая/задвигая его регулируется подача кислорода и сила горения дров

В вертикальных вариантах буржуйки из баллона чаще всего колосники устанавливают. В этом случае место выделить проще. Обычно внутри приваривают прутки толстой арматуры: чугунный колосник подходящего размера найти сложно. Но такой вариант плох тем, что арматура быстро прогорает, а ремонт сложен: удалять старую арматуру, приваривать новую. Можно внутри приварить кусочки толстого уголка или арматуры (как на фото), отдельно сварить колосники из арматуры и на уголки их укладывать.

Вариант установки колосников в буржуйке из газового баллона

В этом видео рассказано о том, как сделать печь из газового баллона своими руками — колосники выполнены из арматуры.

Улучшаем теплоотдачу

Самая большая проблема буржуек: неэффективное расходование тепла. Большая его часть буквально улетает в трубу с дымовыми газами. С этим недостатком эффективно борются в печах верхнего горения с дожигом дымовых газов по типу печи Бубафоня (тоже, кстати можно сделать из газового баллона) и Слобожанка.

Вариант буржуйки из пропановых баллонов со вторичным дожигом — КПД более высокий, чем у «обычных» моделей.

Еще один способ улучшения теплоотдачи — сделать дымоход длиннее, увеличив тем самым количество тепла, которое будет оставаться в помещении. При проектировании такого ломанного дымохода лучше избегать горизонтальных участков, а тем более участков с отрицательным уклоном.

Эта печка из газового баллона работает на дровах. Увеличили теплоотдачу сделав длинный ломанный дымоход

Еще один вариант использовать тепло дымовых газов — приварить к горизонтально расположенному баллону-корпусу вертикальный баллон-дымовой патрубок. За счет большей площади теплоотдача будет выше. Только нужно будет создать хорошую тягу, чтобы дым не шел в помещение.

Такая буржуйка из газового баллона будет быстрее прогревать помещение

Можно сделать так, как делают в банных печах: вокруг металлической трубы поставить сетку, в которую насыпать камни. Они будут отбирать тепло у трубы, а потом отдавать его в помещение. Но. Во-первых, пока не нагреются камни, греться воздух будет медленно. Во-вторых, подойдут не все камни, а только круглые, которые есть вдоль речек. Причем однородно окрашенные без вкраплений. Другие засыпать нельзя: они могут от высоких температур разорваться не хуже осколочного снаряда, или выделять радон, который в значительных концентрациях очень вреден.

Решение можно подсмотреть у банных печей: соорудить на трубе сетку для камней

Зато у такого решения есть и плюсы: во-первых, труба не будет жечь. Камни выделяют ровное тепло. Во-вторых, после того как печь погаснет, они будут поддерживать температуру в помещении.

Часто требуется быстро обогреть помещение. Для этого можно использовать обычный вентилятор, который будет обдувать корпус и/или трубу печи. Но ту же идею можно выполнить с стационарном исполнении: в баллон буржуйки в верхней части вварить сквозные трубы. С одной стороны к ним приладить вентилятор (термостойкий, лучше — с несколькими скоростями, чтобы была возможность регулировать температуру).

В верхнюю часть баллона вваривают трубы, которые проходят насквозь. С одно стороны к ним прикрепляют вентилятор, который гонит воздух через них, быстро прогревая помещение

Еще один вариант, позволяющий добиться активного движения воздуха вдоль стенок корпуса и не использовать при этом вентилятор: сделать вокруг корпуса на расстоянии 2-3 см кожух, но не сплошной, а с отверстиями внизу и вверху. По такому принципу работают печи «Булерьян» или металлические печи для сауны.

Один из вариантов такого кожуха вокруг горизонтально расположенного баллона виден на фото ниже. Через зазоры, которые есть внизу, засасывается холодный воздух, находящийся возле пола. Проходя вдоль раскаленного корпуса, он нагревается, и выходит сверху.

Это печка лежит на боку: кожух не сплошной, внизу и вверху есть приличные зазоры

Принцип не нов, но от этого не менее эффективен. Как выглядит готовая печка с таким кожухом, смотрите на фото ниже.

Буржуйка с улучшенной конвекцией вокруг корпуса для быстрого обогрева помещения

Вот еще один реализованный кожух, вокруг буржуйки из горизонтально расположенного баллона. Обратите внимание на нестандартное крепление дверки.



Этот блестящий лист улучшает обогрев помещения

Самодельный котел из газового баллона для водяного отопления можно сделать по тому же принципу: вокруг баллона сварить водяную рубашку, а ее подключить к радиаторам. Только не забудьте, что в системе должен быть расширительный бачок объемом 10% от общего литража.

Как сделать буржуйку из газового баллона и как ее улучшить вы теперь знаете. Посмотрите еще видео об интересном варианте комбинированной печки для дачи или гаража из кирпича и газового баллона.

своими руками, фото, чертежи, на дровах

Если требуется обеспечить доступный по материальным тратам и простой по выполнению качественный обогрев гаража или небольшого дачного домика, стоит выбрать отопление на обычных дровах. Для этой цели обычно применяется буржуйка длительного горения, которая, по сути, представляет собой простую, но, в процессе выполнения своими руками, немного доработанную по конструкции печь из металла.

Именно, благодаря некоторым усовершенствованиям, буржуйка позволяет максимально эффективно сжигать распространенное твердое топливо. В данной статье можно узнать, как изготовить печь своими руками, используя чертежи, как правильно произвести ее установку и осуществить подключение дымохода. Предлагаем фото и видео инструкции.

Посредством печи из металла или буржуйки вполне можно произвести обогрев любого складского и производственного помещения. Данная печка может быть вполне собрана своими руками. В процессе изготовления обычно используются разные емкости из металла, среди которых газовый баллон является самым популярным.

Выполненная из баллона буржуйка длительного горения в состоянии прослужить огромное количество времени, при этом общий процесс ее выполнения не занимает много времени. Если следовать представленной вниманию инструкции, можно будет быстро и относительно легко решить проблемы, связанные с отоплением загородного дома, гаража, небольшого склада и сарая, а также иного помещения категории производственного и хозяйственного.

В данной статье рассмотрим плюсы и минусы изготовленной своими руками печи длительного горения, работающей на дровах.
С простой конструкцией коптильни для холодного копчения в домашних условиях можно познакомиться тут
Узнать о технологии изготовления генератора дыма для холодного копчения: https://gidpopechkam.ru/generatory/dyma-xolodnogo-kopcheniya.html

Основной принцип производимой работы

Буржуйка длительного горения, выполненная своими руками, как и все работающие на дровах устройства, состоит из таких элементов, как

1.Поддувало – это специальный канал, который обычно размещен в самой нижней части печного корпуса. Именно по этому каналу обычно подается воздух, являющийся основным катализатором для горения топлива. Данный элемент обычно оснащается дверкой, которая используется для эффективной регулировки интенсивности процесса горения. Она просто время от времени перекрывает или полностью открывает канал. Одновременно с этим, внутреннее пространство такого поддувала может быть использовано в качестве особой емкости, предназначенной для сбора пепла.

2.Топка, то есть камера сгорания используемого топлива, расположенная строго над поддувалом. Данный элемент является частью канала, через который подается воздух. Он отделяется специальными прутьями, которые известны, как колосники. Топка обязательно должна иметь свою отдельную дверцу, которая требуется для проведения загрузки топлива.

Процесс розжига, как правило, осуществляется строго при открытой дверце топочной части и при полностью закрытой дверце присутствующего поддувала. Все несгоревшие части топлива обычно проваливаются сквозь колосники в монтированное поддувало. Также они могут вылетать через вытяжной специальный канал.

3. Дымоход – это вытяжной канал, используемый для вывода из печи продуктов горения. В теле дымохода монтируется вьюшка, то есть специальный клиновидный затвор. Он предназначен изначально для полного закрытия всего канала вытяжки. Посредством неё можно серьезно замедлить общий процесс эффективного сгорания топлива, одновременно с этим увеличивая параметры КПД.

Выполненные своими руками печи, изготовленные из газового баллона, обычно предполагают размещение в корпусе емкости из металла таких двух конструкционных элементов, как топка и качественное поддувало.
Дымоход у данной печи может быть монтирован отдельно.

    Подобная буржуйка работает, опираясь на следующие принципы:
  • Поддувало поставляет воздух в топочную часть;
  • В топке обычно осуществляется горение угля или дров;
  • Такая часть печи, как дымоход, отводит газ и все не сгоревшие элементы, то есть сажу;
  • Процесс регулирования горения производится посредством дроссельной заслонки. Она, в свою очередь, вставляется в короткий по размерам штуцер и специальную клиновидную вьюшку, предварительно вмонтированных в тело дымохода;
  • Загрузка топлива производится в специальную дверцу, врезанную в тело баллона.

По сути, все относительно просто и ясно. Останется просто разобраться, как грамотно поместить в баллоне топочную часть и поддувало. Важно понять, как подсоединить к нему специальный канал дымохода. Все это можно узнать, изучив представленную ниже информацию.

Технология выполнения печи из газового обычного баллона

В первую очередь необходимо уточнить, что своими руками выполненная буржуйка длительного горения, конструируется из специальной 50-литровой емкости. Она изначально рассчитана на то, чтобы хранить смеси на пропане. Данные емкости обычно применяются в быту, чтобы питать автономные газовые плитки, а также в сфере промышленности, в частности, для эффективного хранения горючего, используемого для обычного газового резака.

Процесс тщательной подготовки емкости

    Процесс сборки печи начинается с подготовки основы. Он осуществляется так:
  • Из баллона полностью удаляется газ, для чего потребуется просто открыть вентиль и дождаться такого звука, как идеально различимое шипение. Данный процесс осуществляется строго на улице;
  • После этого рекомендуется полностью избавиться от запаха одоранта или меркаптановой отдушки. Именно она обычно добавляется в емкость, чтобы понять, если ли протечка газа. Чтобы полностью избавиться от него, достаточно просто промыть баллон специальным раствором отбеливателя, который содержит кислоту. Присутствующие осадки можно эффективно смыть 10%-ой смесью кальцинированной соды. По окончании промывания можно использовать емкость для выполнения печи длительного горения.

Осуществляется выбор конструкции печи

Стоит знать, что буржуйка может быть вертикальной и горизонтальной. Говоря иными словами, баллон может стоять в своем обычном положении, то есть вверх вентилем и при этом опираясь на специальную подставку в виде кольца. Также основа может просто лежать вентилем в сторону, при этом она опирается на приваренные к основе ножки.

Горизонтальная буржуйка обычно конструируется намного быстрее, но недостаток заключается в том, что устройство занимает достаточно много свободной территории. Вертикальная же печь без проблем может быть размещена в каком угодно углу и тяга станет намного лучше.

Особенности выполнения буржуйки горизонтальной

    Расположенная горизонтально печь-буржуйка, выполняется своими руками посредством следующих действий:
  • С корпуса газового баллона, примерно на уровне плечиков, необходимо срезать верх одновременно с отверстием, которое предназначено под вентиль.
  • К баллону привариваются четыре опоры, то есть ножки, которые переводят заготовку именно в горизонтальное состояние.
  • В самой верхней части такой емкости, рядом с закрытым торцом, вырезается круглое отверстие. Это будет основа для дымохода. Потом над самым отверстием наваривается специальный кольцевой воротник из 5-сантиметровой полосы из стали, предварительно согнутый.
  • Во внутреннюю часть газового баллона, как показывают чертежи, монтируются специальные поперечно расположенные колосники. Чтобы их было удобно монтировать, в баллоне стоит прожечь специальные небольшие отверстия.
  • Можно пойти по выполнению альтернативного варианта. В данной ситуации печь, выполненная своими руками, комплектуется изнутри двумя специальными полками, направленными из уголков. Именно на них потом будет уложена колосниковая решетка. С точки зрения полной замены всех прогоревших колосников, именно этот вариант смотрится намного более предпочтительно описанной выше врезки.
  • После этого в передней части баллона следует приварить стальные элементы, где присутствует вырезанное отверстие. Оно предназначено для дверцы, туда вварен специальный штуцер со специальными шаровыми вентилями. Именно он используется в качестве поддувала. На установленные петли крепится дверца и обязательно закрывается на защелку. При выполнении альтернативного варианта печи, на корпус приваривается пояс в форме кольца. В качестве эффективного поддувала многие применяют отверстие под вентиль.
Установка данной печи из газового баллона может быть осуществлена только на специальный стальной лист, габариты которого составляют 100 на 150 см. Перед входом в топку остается небольшой участок, длина которой составляет 50 см примерно.

На фото подробный чертёж, как сделать буржуйку для дачи:

Процесс сборки вертикальной печи

    Вертикально расположенная буржуйка может быть выполнена своими руками по следующей инструкции:
  • Присутствующее отверстие под вентиль, расположенный в торцевой части, следует немного увеличить, примерно до 10 см. Одновременно с этим по кольцу стоит наварить выполненную из металла пластину, то есть воротник, показатели толщины которого составляют 5 см. Подобный элемент будет играть роль патрубка, предназначенного для дымохода;
  • Примерно в отступе 5-10 см от самого дна вырезается небольшое отверстие, оно будет играть роль дверцы для установленного поддувала.
  • Чуть выше выполняется отверстие под небольшую дверцу топки. Параметры данных отверстий могут быть совершенно произвольными, но показатели дверцы, играющей роль поддувала никак не меньше общей площади системы дымохода;
  • Между такими элементами, как топка и поддувало, осуществляется приваривание полок для того, чтобы потом разместить колосники прутков и решетки;
  • Дверцы можно закрепить на специальных петлях, также они могут быть оборудованы специальными защелками.
Данный вариант печи устанавливается на листе стали, габариты которого составляют 60-70 на 100 см. Монтаж производится строго с учетом необходимости установки особого «ломаного» дымохода. Данная конструкция значительно затрудняет сброс большого объема тепла по специальному отводному воздуховоду.

Как грамотно изготовить дымоход?

Чтобы обеспечить максимальную устойчивость в работе печной конструкции из баллона, в обязательном порядке необходимо устроить качественную тягу.

Для достижения данной цели, срез трубы дымохода печи должен быть установлен на определенной высоте. Это немного выше над краем монтированной решетки колосника. В процессе бокового подключения газового дымохода необходимо следить за тем, чтобы параметры длины установленного строго горизонтально участка равнялись примерно 400 мм. В самом низу вертикально расположенной части стоит организовать качественный отвод накопившейся влаги, что показывают чертежи.

      Одновременно с этим рекомендуется использовать определенные меры относительно отвода поступающего тепла от дымоходной части. Можно отметить два метода осуществления данного процесса:
    1. Проводится монтаж расположенного горизонтально участка под небольшим наклоном в 35 градусов. Сразу после этого канал поворачивается вверх и выводится наружу. На элемент дымохода производится установка выполненной или приобретенный теплообменник особой самоварной категории;
      Труба, которая выходит из печи под специальным наклоном и потом проходит сквозь помещения, сумеет перенести теплый воздух. Благодаря этому, общие показатели КПД становятся выше, одновременно с этим расход топлива серьезно уменьшается.

  • Система отопления, выполненная на основе водяного топлива, предоставит возможность установить на даче или в гараже примерно 2 или 3 радиатора и при этом обеспечить их теплом. Подобное устройство отличается простотой в процессе изготовления, то есть на участке дымохода выполняется специальная водяная рубашка, имеющая два качественных патрубка.



Процесс циркуляции, присутствующий в водяном контуре, который смонтирован на корпусе дымохода печи из баллона, придется наладить в принудительном плане. Для этой цели идеально подойдет циркуляционный бытовой насос.

Подводя итоги

Для эффективного отопления таких строений, как гаражи, загородные дачи и теплицы, сложно подобрать более лучший вариант, чем самодельные печи, работающие на дровах. При сравнении с электричеством, процесс полного сжигания дров является самым дешевым, причем даже с одновременным учетом невысоких параметров КПД отопительных систем. При этом общие показатели эффективности печи можно серьезно увеличить при грамотной организации отвода продуктов сгорания и качественном отборе тепла.

В данном видео рассмотрена технология изготовления мобильной буржуйки

Последовательность действий при разборе газового баллона показана в следующем видео

Различные варианты печек-буржуек представлены в этом коротком видео:

схема, пошаговая инструкция с видео и прочее

Оптимизация расходов на отопление загородного дома является весьма актуальной задачей для его владельца: что использовать в качестве топлива, какой тепловой агрегат является лучшим. Весьма популярны самодельные печи из газовых баллонов, позволяющие использовать очень дешёвое, порой просто бросовое топливо. В таком случае расходы на отопление минимальны.

Изготовление теплового агрегата своими руками из баллона

Рачительный хозяин тщательно утепляет свой дом, стремясь сократить расходы на его отопление. Кроме того, существует ряд объектов, которые нужно обогревать периодически: мастерские, гаражи, хозяйственные постройки. Необходимо регулярно отапливать теплицы или зимние сады.

Поэтому домашние мастера постоянно разрабатывают и внедряют дополнительные тепловые агрегаты самых различных конструкций. Наиболее популярными являются изделия из газовых баллонов. Поводом к тому служит удобная форма и практически идеальные пропорции и характеристики материала.

Коэффициент полезного действия печей из баллонов достигает 85–90%, что является очень высоким показателем в сравнении с самодельными печами других форм. Округлая форма идеально подходит для интенсивного пиролиза топлива и позволяет устраивать отверстия для выхода дыма и подачи кислорода в зону горения с наименьшими затратами.

Простая и эффективная печь из газового баллона прослужит долго

Что представляет собой печь из баллона

Классическим представителем тепловых агрегатов из старого баллона является всем известная «буржуйка». Такое название она получила за свою необычайную прожорливость, потребляя большое количество топлива. Но её основное преимущество состоит в быстром розжиге и нагреве. Это особенно важно в экстремальных ситуациях, когда по каким-либо причинам останавливается работа основного отопления.

В конструкции такой печи баллоны могут находиться как в вертикальном, так и в горизонтальном положении. Теплоотдача происходит через поверхность печи и её можно значительно увеличить, наварив на поверхность металлические рёбра. Кроме того, можно утилизировать тепло дымовых газов, пропуская их через трубу, врезанную в ёмкость с водой. Воду, нагретую таким способом, используют в контуре отопления или применяют в хозяйстве через бойлер косвенного нагрева.

Особое место в отопительных приборах из баллонов занимают пиролизные печи. Пиролиз — это термическое разложение топлива, происходящее с минимальным доступом кислорода. При температуре более 300 градусов топливо в печи не просто сгорает в процессе окисления, а разлагается на газовые фракции, дающие при воспламенении более высокие температуры.

Фотогалерея: виды печей с корпусом из баллона

Какие баллоны можно использовать

Для изготовления корпуса печи пригоден не всякий газовый баллон. Например, не рекомендуется применять баллоны из композитных материалов. Несмотря на свою прочность, композит плохо переносит высокие температуры.

Ёмкость в 5 литров не может служить корпусом печи в связи с малыми размерами, но из неё с успехом делают ёмкости для жидкого топлива.

Можно использовать баллоны объёмом 12 и 27 литров. Из них получаются прекрасные тепловые агрегаты мощностью 2–3 киловатта и 5–7 киловатт соответственно.

Чаще всего корпусы печей изготавливают из баллонов ёмкостью 50 литров. Его размеры — диаметр 30 сантиметров и высота 85 — оптимальны для устройства теплового агрегата. Печь такого объёма способна качественно обогревать небольшой загородный дом.

Баллон из-под пропана объёмом 50 литров лучше всего подойдёт для корпуса самодельной печи

Кислородные баллоны для печей используются редко. Соотношение размеров не совсем удобно для устройства топки, а значительная высота делает такой агрегат неустойчивым.

Виды печей длительного горения из газового баллона

Существует множество вариантов изготовления печей из баллонов. Каждый домашний мастер вносит в них свои изменения, соответствующие возможностям и пониманию процесса. При этом наибольшей популярностью пользуются пиролизные печи длительного горения. В таких конструкциях время сгорания топочного материала варьируется от 12 часов до суток и более, что позволяет значительно сократить расход топлива.

Печи с конической укладкой топлива

Популярным видом пиролизных печей является конструкция с конической укладкой топлива. В такой печи по оси топки от колосниковой решётки устанавливается штырь. На него при загрузке надевается деревянный или жестяной конус основанием кверху. Заполнение топки производится сверху опилками, стружками или щепой. При этом топочный материал нужно хорошо утрамбовывать, чтобы закладка была максимально плотной.

Когда топливо загружено, конус нужно вытащить, а крышку закрыть. Розжиг топлива производится через поддувало небольшим количеством щепок или таблеткой сухого горючего. Как только топливо хорошо разгорится, дверку поддувала нужно прикрыть, ограничивая поступление воздуха в топку. Дальше топливо просто тлеет, но этого достаточно для достижения температуры пиролиза. Дым отводится через патрубок в верхней части корпуса. При такой конструкции также используются «самоварные» водогрейные баки для системы радиаторного отопления или нагрева воды в бойлере косвенного нагрева. В качестве ёмкости для нагрева удобно использовать газовый или кислородный баллон, пропуская трубу дымохода по оси сосуда. В верхней части вваривается штуцер для горячей воды, в нижней — для обратки. Циркуляция происходит естественным образом без применения насоса, что делает систему отопления энергетически независимой.

Время горения одной закладки составляет 12–16 часов.

Опилки должны быть утрамбованы максимально плотно

Пиролизные печи на жидком топливе

Для этих тепловых агрегатов применяются такие виды топлива, как дизель, солярка или отработанное масло. Применение других энергоносителей считается экзотикой из-за высокой стоимости.

Рассмотрим вариант использования в качестве топлива отработанного масла. Для изготовления простейшей печи необходимо:

  1. В верхней части баллона установить трубу диаметром порядка 100 миллиметров.
  2. В стенках трубы нужно просверлить около 30 отверстий диаметром 10 миллиметров.
  3. На дно баллона поместить ёмкость чашеобразной формы диаметром 120–140 миллиметров с бортиками высотой 25–30 миллиметров.
  4. К ёмкости через стенку баллона подводится трубка диаметром 10 миллиметров с маслом и регулятором подачи топлива.
  5. Отвод продуктов сгорания производится через боковой патрубок в верхней части корпуса.

Розжиг холодной печи производится в следующем порядке:

  1. Открыть краник на топливном баке и налить в чашу отработанного масла примерно до середины стенок.
  2. Поверх масла нужно налить до 50 грамм бензина. Имея меньшую плотность, он останется на поверхности.
  3. Зажечь бензин. При повышении температуры масло закипает и начинает выделять пары, которые также воспламеняются. Потоком воздуха пламя затягивает в перфорированную трубу.
  4. При дальнейшем повышении температуры происходит пиролиз топлива, интенсивность горения возрастает. Дымовые газы при этом удаляются через верхнюю камеру по боковому патрубку. Температура в камере сгорания такова, что труба разогревается докрасна, а от неё быстро разогревается корпус печи.
  5. При этих обстоятельствах желательно частично охладить печные газы в дымоходе, используя ёмкость для нагрева воды самоварного типа.

При всех положительных качествах такого теплового агрегата, включая простоту конструкции и дешевизну топлива, имеется существенный недостаток. В помещении, где работает такая печь, постоянно присутствует запах сжигаемых нефтепродуктов. Поэтому конструкцию нужно выносить за пределы жилого или производственного помещения.

Старый баллон и отработанное масло эффективно обогреют дом

Видео: печь на отработанном масле из газового баллона

Печи длительного горения на твёрдом топливе

В твердотопливных приборах для получения тепла используются следующие виды топлива:

  • дрова;
  • отходы деревообрабатывающего производства в виде опилок, стружек, обрезков, щепы;
  • торф;
  • каменный уголь.

Известны случаи использования для отопления отработавших шин после их измельчения.

Одной из самых популярных конструкций такого типа по праву считается самодельная печь со смешным названием «бубафоня». Её можно изготовить с минимальными затратами труда и материалов. Основой для изготовления является корпус из газового баллона ёмкостью 50 литров.

Топливом для такого агрегата может служить технологическая щепа, измельчённые остатки веток и сучьев, опилки и стружки. Требование к нему единственное — влажность не должна превышать 12%, что соответствует нормам для топлива дровяных печей. Длительность горения одной закладки составляет от 14 до 24 часов в зависимости от плотности её укладки. Топливо разжигается после установки груза и крышки. Рёбра на грузе образуют каналы для воздуха, позволяя топливу гореть и разлагаться на пиролизные газы. Газы поступают в верхнюю камеру, где сгорают при высокой температуре.

По мере сгорания топлива поршень опускается вниз

Пиролизная печь медленного горения «бубафоня»

Невозможно описать или просто перечислить все конструкции печей, которые можно изготовить из баллонов, но целесообразно подробно рассмотреть конструкцию «бубафоня». Такая модель может быть изготовлена в домашних условиях своими руками.

Безопасность

Прежде чем описать конструкцию печи и технологию её изготовления, обратим внимание на вопросы безопасности. Речь пойдёт о подготовке самого баллона к обработке. Несмотря на плотную структуру, внутренняя поверхность металла испещрена сетью микроскопических трещин. При длительной эксплуатации ёмкости по прямому назначению внутри этих дефектов скапливается немалое количество газового конденсата и его осадков. Такая субстанция может быть взрывоопасной и ни в коем случае не является полезной для здоровья. Перед началом работы с баллоном нужно заполнить его водой и дать отстояться 2–3 суток. Операцию лучше производить вдали от дома. Когда будет производиться слив жидкости, станут понятными причины такой рекомендации — она обладает крайне неприятным и сильным запахом.

Видео: как безопасно разобрать газовый баллон

Инструменты и материалы для изготовления печи «бубафоня»

Чтобы сделать такой тепловой агрегат своими руками, понадобятся:

Таблица: потребные материалы и инструменты
НаименованиеНазначениеПримечания
Баллон для корпуса печиИзготовление основного изделияб/у
Пруток стальной диаметром 10 ммИзготовление ручек на крышку и корпус печиИз отходов
Уголки 45х45, любой профиль, обрезки трубДля опорных ножекИз отходов
БолгаркаНарезка заготовок деталей, разделка баллона при изготовлении корпуса
Лист стальной толщиной 6–10 миллиметровИзготовление блина
Полоса стальная 40х4 миллиметраИзготовление опорных рёбер
Цемент, песок, гравий и шамотный кирпичИзготовление опорного основания печи
Прутки арматурныеАрмирование фундамента
Мастерок, лопата, ёмкость для затворения раствораЗаливка фундамента
Аппарат сварочный для работы с чёрными металлами и электроды к немуВыполнение сварных соединений при сборке печиВозможна аренда
Электродрель не менее 0,7 кВт, набор свёрл по металлуСверление отверстий
Измерительный инструментПроведение измерений и разметка
Уголок слесарныйПозиционирование деталей при сборке, контроль качества
КернерРазметка отверстий
Напильники плоский и полукруглыйУдаление острых кромок и заусенцев, подгонка размеров
Маркер чёрныйПроизводство разметки
Средства индивидуальной защитыОчки, маска сварщика, щиток лицевой, рукавицы, перчатки, специальная обувь, ветошь.

Кроме перечисленного выше, понадобятся некоторые инструменты из стандартного слесарного набора: молоток, плоскогубцы и прочее.

Порядок изготовления печи «бубафоня»

Преимущество такой модели состоит в том, что корпус из баллона подвергается наименьшему вмешательству. Порядок изготовления печи «бубафоня» следующий:

  1. Отделить головную купольную часть баллона с помощью болгарки.
  2. Выполнить в ней отверстие по оси диаметром порядка 80 миллиметров. Поскольку впоследствии купольная часть будет использоваться как крышка, к ней нужно приварить две ручки из прутка. Крышку придётся снимать при каждой загрузке топлива.

    Срезанная верхушка баллона — деталь для изготовления крышки

  3. В днище баллона сделать отверстие приблизительно такого же диаметра. Его назначение — периодическая очистка от остатков горения. Это отверстие должно закрываться надёжной заслонкой.
  4. Приблизительно в 5 сантиметрах от верхней кромки корпуса нужно сделать отверстие под патрубок дымохода. Обычно это труба диаметром до 15 сантиметров со стенкой не менее 4 миллиметров.
  5. На расстоянии приблизительно 10–12 сантиметров от дна баллона просверлить три отверстия диаметром 10 миллиметров. Они располагаются по окружности под углом 120 градусов по отношению друг к другу. В отверстия вставляются прутки диаметром 9,0–9,5 миллиметров таким образом, чтобы они выступали внутрь на 20–25 миллиметров. Снаружи прутки нужно приварить к корпусу.
  6. Вырезать из листа толщиной четыре миллиметра круг диаметром на два миллиметра меньше внутреннего размера корпуса. В нём просверлить 20–25 отверстий диаметром 10 миллиметров. Эта деталь будет играть роль колосниковой решётки.
  7. Установить деталь на выступы штырей.
  8. Далее нужно изготовить поршень, который также будет исполнять функцию груза. Поршень состоит из нескольких простых деталей. Первая — труба диаметром порядка 80 миллиметров со стенкой до четырёх миллиметров. Допускается использование электросварной прямошовной трубы. Вторая деталь — блин, в центре которого нужно вырезать отверстие, равное диаметру трубы. Труба приваривается к блину под прямым углом соосно.

    Рёбра на блине обеспечивают поступление воздуха для пиролиза топлива

  9. К нижней поверхности кольца привариваются рёбра из полосы шириной порядка 40 миллиметров или уголка соответствующего размера. Они располагаются от центра к краю блина. Количество рёбер — 4–6 штук.
  10. На верхнем конце трубы нужно установить заслонку, чтобы иметь возможность полностью перекрывать отверстие в трубе.

    Отвод для дымовых газов и заслонка для перекрытия подачи воздуха

Порядок укладки топлива и розжига печи

Последовательность действий при этом следующая:

  1. Подготовка топлива состоит в измельчении крупных фрагментов до состояния технологической щепы (5х20 мм) и смешивании её с опилками и стружками.
  2. Засыпать топливо в топку; при этом необходимо утрамбовывать его, добиваясь наибольшей плотности массы.
  3. Поверхность топливной закладки слегка смочить жидкостью для розжига.
  4. Установить поршень в корпус печи блином вниз, полностью открыть заслонку на трубе.
  5. Закрыть крышку.
  6. Для розжига топлива взять небольшую ветошь, смоченную в жидкости для розжига, и опустить её в трубу. Если просто бросить туда спичку, она потухнет по пути.
Фотогалерея: как разжечь печь «бубафоня»

При воспламенении топлива происходит нагрев печи. Воздух для горения будет поступать по трубе сверху вниз. Когда температура достигает 300 градусов, начинается процесс разложения топлива. Пиролизные газы проникают в верхнее отделение и воспламеняются там. С этого момента можно полностью закрывать заслонку на трубе.

Процесс сгорания происходит следующим образом:

  1. Воздух в топку после перекрытия заслонки поступает через щелевой зазор между трубой и краями отверстия в крышке. Горение пиролизных газов создаёт достаточную температуру для разложения следующих слоёв топлива.
  2. Рёбра на нижней части блина не позволяют ему опуститься на слой топлива и перекрыть горение. По полостям между ними газы попадают в верхнюю камеру.
  3. Таким образом происходит послойное расходование горючего материала с образованием большого количества тепла.

Горение одной закладки продолжается до суток и более.

Подобные печи не менее успешно справляются с такими видами топлива, как торф или пеллеты.

Утилизация тепла происходит путём нагрева корпуса печи. Однако она не может быть полной. Желательно использовать и самоварный способ отбора энергии для обогрева через радиаторную систему отопления.

Видео: обзор печи «бубафоня»: устройство, растопка, достоинства и недостатки

Расчёт основных параметров печи «бубафоня»

Эффективная работа печи такой конструкции напрямую зависит от совокупности многих показателей и их оптимального взаимодействия.

Толщина стенки печи

По опыту эксплуатации печей длительного горения оптимальной толщиной стенки признаётся 4–5 миллиметров. Это как раз такой параметр, который имеет пятидесятилитровый баллон. Если стенка будет тоньше, нарушается теплообмен и корпус прогорает довольно быстро.

Расчёт параметров блина

Зазор между блином и внутренней стенкой баллона определяется соотношением s = 0,5D. То есть при диаметре 300 мм эта величина составит 300 х 0,05 = 15 миллиметров. Нужно заметить, что соблюдение этого параметра весьма важно. При большем зазоре топливо у стенок будет сгорать медленнее, в результате чего блин может провалиться в закладку и горение прекратится.

Как установлено на практике, высота прижимных рёбер составляет 40 миллиметров.

Толщина блина

Этот параметр находится в обратно пропорциональной зависимости от диаметра корпуса. То есть, чем больше диаметр, тем тоньше должна быть деталь. В интернете имеются таблицы такой зависимости, для нашего случая этот параметр составляет 6–10 миллиметров. Точных данных и методов расчёта не приводится, но вполне достаточно придерживаться опубликованных рекомендаций.

Размер сечения дымохода

Минимально допустимое сечение дымохода определяется величиной выделения энергии за час работы печи, что определяется соотношением S = 1,75E (кВт/час). Здесь Е = mq, где m — масса топлива в загрузке, q — удельная энергия топлива, сгорающего на протяжении часа, табличное значение. Необходимая информация приведена в таблице.

Таблица: данные для расчёта сечения дымовой трубы
Вид топливаУдельный вес (кг/дм.кв)Энергоёмкость (кВт/час)
Поленья осиновые0,1442,83
Стружки и опилки хвойные0,1383,21
Брикеты ольховые0,2863,49
Уголь каменный0,4024,85
Торф0,3412,37

Произведя необходимые подсчёты, получаем минимально необходимый диаметр дымохода для печи «бубафоня» 150 миллиметров.

Размер трубы воздухозаборника

Определив размер дымохода, легко рассчитать сечение воздухозаборника из соотношения d = 4S/Р (пи).

Подготовка к сборке, выбор места установки

Перед началом работ по сборке печи необходимо подготовить место её установки. После заливки фундамента потребуется время для затвердения бетона. В этот период можно не торопясь изготовить саму печь. Фундаментом можно пользоваться не ранее, чем через 7 дней после заливки. Поверх бетонного основания нужно выложить площадку из огнеупорного кирпича.

Качественный фундамент необходим для безопасной работы печи

Выбирая место для установки печи, нужно учитывать следующие обстоятельства:

  • расстояние до ближайших стенок из горючего материала должно быть более одного метра; если такого места не находится, стены нужно дополнительно защитить от нагрева асбестовым листом толщиной 8–10 миллиметров; поверх него установить лист из оцинкованного металла толщиной 0,5–0,7 миллиметра;
  • дымовая труба в вертикальной части не должна попадать на несущую балку;
  • если применяется наружный дымоход с выводом через стену, длина горизонтальной части не должна быть более одного метра; в противном случае нужно выполнять дымоход с уклоном 45 градусов.

Подготовку деталей и сборку печи лучше производить в помещении, например, в гараже. Это избавит соседей от лишнего шума при работе болгаркой и от сверкания дуги электросварки. Помещение нужно оборудовать вытяжной вентиляцией. Если сварка производится под открытым небом, место выполнения работ нужно оградить защитными экранами.

Модернизация печи

Улучшение параметров работы печи связано с повышением её теплоотдачи. Для этого используют дополнительные теплообменные поверхности на корпусе печи. Такие детали могут быть изготовлены из различных металлических профилей, включая полосы, уголки, профильные трубы. Выбор материала зависит от того, что имеется в наличии из остатков.

Дополнительные теплообменники из металлического профиля повышают КПД устройства

Дополнительные греющие поверхности могут быть установлены не только по наружной поверхности, но и внутри топки, что позволяет интенсивно нагревать воздух в помещении. Негативным результатом такого решения будет перегорание кислорода в условиях высоких температур.

Особенности эксплуатации пиролизной печи

Главным отличием пиролизных печей является возможность использования самого разнообразного топлива. В твердотопливных печах допускается сжигание не только традиционных горючих веществ, но и резины, пластика и других материалов, которыми топить обычные печи категорически не рекомендуется.

Эта особенность связана с полным разложением топлива и вторичным сжиганием получившихся газов в отдельной камере. После этого в дымовых выбросах остаются только углекислый газ и водяной пар. Никаких вредных выбросов в атмосферу при пиролизе не происходит.

Но при использовании такого топлива на этапе розжига в помещении остаётся устойчивый запах горелой резины. Поэтому такие тепловые агрегаты нужно устанавливать вне жилых помещений.

Обслуживание пиролизных печей

Пиролизные печи требуют гораздо меньше внимания по сравнению с обычными устройствами. Это связано с тем, что в дымовых газах практически отсутствуют твёрдые частицы, образующие сажу. Наличие водяных паров в выхлопе предопределяет образование конденсата на стенках дымохода. Поэтому необходимо установить сборник конденсата с краником для слива, который нужно использовать регулярно по мере накопления.

Такое утверждение справедливо для идеально сбалансированных печей, где происходит полное разложение топлива. Но прорыв обычных печных газов исключать нельзя, поэтому необходим регулярный осмотр внутренней поверхности дымохода. При необходимости его нужно прочищать. Осмотр производится не реже двух раз в год.

На печах длительного горения в обязательном порядке применяется утеплённая труба из нержавеющей стали.

Печи на отработанном масле нужно прочищать регулярно по мере образования нагара и шлаковых отложений в топливной чаше. В первой камере сгорания топлива происходит обычное горение с выделением твёрдых частиц. Конструкция печи позволяет визуально контролировать состояние этого узла.

При самостоятельном изготовлении печи для отопления мелочей не бывает. Каждое обстоятельство должно быть тщательно взвешенным и продуманным. В противном случае все усилия будут напрасными. Успехов вам!

64 года, пенсионер, образование высшее, инженер — металлург. Оцените статью: Поделитесь с друзьями!

Печка в гараже своими руками + видео

  • Буржуйка из старой бочки
  • Для многих автомобилистов гараж — это не просто место, где можно оставить машину. Многие проводят много свободного времени в гараже для ремонта авто или просто для духовных посиделок с друзьями. Но в холодное время года находиться подолгу в одном месте очень сложно. Однако выход всегда можно найти. Поставив печку в гараж, сделанную своими руками, даже в сильные морозы можно с комфортом отдыхать в гараже.Причем эта печь может быть изготовлена ​​из разных материалов, которые есть практически у каждого хозяина.

    Отапливаемое помещение ограниченной площади. Так что печь в гараже — лучший вариант. Помимо компактных размеров, эта печь имеет следующие положительные стороны:

    • Быстрый нагрев;
    • Возможность использования как жидкого, так и твердого топлива;
    • Печь, отапливающая помещение, долго сохраняет тепло внутри;
    • Для строительства и монтажа не требуются дорогие материалы и специальные навыки.

    Для того, чтобы превратить печь в гараж, необходим следующий минимальный набор инструментов:

    • Сварщик. Рекомендуется использовать инструмент мощностью 200 ампер;
    • Маска и костюм для сварки;
    • Молоток специальный для отделения шлака;
    • болгарский;
    • Стандартный молоток, плоскогубцы и зубило;
    • Стальная щетка;
    • Сверло со сверлами;
    • Рулетка необходимых размеров.

    Для гаражных печей могут использоваться обычные газовые баллоны, металлические листы, стальные резервуары и трубы.Также можно построить печь из кирпича своими руками. Однако этот метод требует гораздо больше усилий и затраченных средств.

    Перед установкой любой топки следует соорудить дымоход, который будет выводить все продукты горения. Чтобы понять, как сделать дымоход для печи в гараже, необходимо определиться с его типом. Существует три варианта установки дымохода, каждый из которых имеет свои достоинства и недостатки.

    Чаще всего используется первый вариант, когда часть трубы находится внутри, а остальная выходит через боковую стенку.В этом случае внутренняя трубка также играет роль в нагреве и служит аккумулятором. К тому же вывод через стену сделать довольно легко.

    На второй схеме показана труба, которая полностью находится внутри гаража и выводится наружу через крышу. Несмотря на то, что печь с таким дымоходом лучше утепляет комнату, делайте это реже. Это потому, что процесс занимает больше времени. Кроме того, при неправильной герметизации зазоров между дымоходом и кровлей возможна протечка.

    Третий вариант — установка дымохода своими руками не так эффективно по теплоотдаче, но намного безопаснее. Благодаря тому, что труба отводится прямо, риск возгорания снижается практически до нуля. Но на этом его достоинства и недостатки, к сожалению, нет. Этот вид быстро остывает и отводит тепло от печи. Таким образом, для качественного обогрева гаража нужно больше времени и топлива.

    Определив место установки печей и выход дымохода, необходимо сделать чертеж или черновой чертеж.Пример показан на рисунке ниже.

    Совет! При установке лучше использовать прямые трубы в качестве диагональных деталей, чтобы руки были тяжелее.

    После выбора дымохода можно приступать к сборке печей.

    Моторное масло после использования тоже может пригодиться. С его помощью можно сильно утеплить гараж. Но для этого потребуется построить специальную печь, которая несколько отличается от других видов.

    Этот вариант подходит в том случае, если нет возможности использовать уголь или дрова.

    Внимание! Стоит учесть, что моторное масло при сгорании издает запах, с которым не справится даже хороший капот.

    Основная деталь для изготовления листовой стали толщиной 5 мм. из него будут удалены части, которые будут производить печь. Кроме того, вам понадобится металлическая труба, которая будет составлять часть топки и дымохода.

    Не составит труда поставить печь в гараже своими руками, используя чертеж, в параметрах которого указаны все необходимые детали.

    Начните работу с разметки на поверхности листа. Важно, чтобы вся информация была точной. После этого болгаркой вырезаются все детали и очищаются от сколов.

    Процедура работает следующим образом:

    • После вырезания компонентов необходимо зафиксировать трубу. Выбор правильного размера по поверхности просверленного отверстия. Эта деталь служит связующим звеном между верхней и нижней частью топки.
    • После постройки верхнего бака остается круглое отверстие (слева от центра), через которое вы хотите подключить печь к дымоходу. В нижней части бака, напротив, есть отверстие с правой стороны. Будет установлена ​​соединительная труба.
    • Когда верхний бак готов, к низу привариваем трубу.
    • Далее можно приступать к установке днища. После вырезания деталей из листа в верхнем круге нужно вырезать два отверстия. Во-первых, это центр, который соединит.Второй установлен с подвижной крышкой. Через эту горловину в печку подается топливо.
    • После проделывания до низа ножки и ее соединения с трубой, печь почти готова. Это только последние штрихи. Перед присоединением дымохода следует очистить швы и покрыть термостойкой печной краской. Эти действия не только придают более приемлемый вид, но и защищают поверхность от коррозии.

    Важно! Можно использовать только масло, дизельное топливо и трансформаторное масло.Строго запрещено использование таких легковоспламеняющихся сред, как бензин, ацетон и т. Д.

    Старый и ненужный газовый баллон выбрасывать не нужно. Возможно своими руками сделать дельную печь-буржуйку для гаража с повышенным уровнем нагрева.

    Первое, что нужно сделать, это отрезать болгаркой лишнюю часть.

    Внимание! Чтобы во время работы баллон взорвался, полностью выпустить газ и слить конденсат.

    Лучше делать на открытом воздухе, так как конденсат имеет резкий и неприятный запах, который надолго уходит из помещения.Окончательно убрать газ поможет вода. Для этого необходимо наполнить емкость под завязку, перевернуть и слить всю воду. После этого можно смело приступать к работе.

    Первым шагом является определение варианта установки. Их всего два:

    Гараж одинаково хорош для обоих.

    Печь горизонтальная в гараже ↑

    Порядок исполнения при производстве печей для гаража:

    • Изготовление горизонтальной печи начинается с резки верхней части цилиндра.После чего внутри монтируется решетка.
    • Сделать эту сетку легко своими руками. Для этого клапан. В противном случае можно заменить большую проволоку, которая согнута в форме змейки. К ней изнутри приварили решетку.
    • Далее можно переходить к монтажу передней части печки. Необходимо взять стальной лист толщиной не менее 4 мм и вырезать круг, размер которого должен соответствовать диаметру цилиндра. На получившемся круге необходимо проделать 2 лунки.Первый будет служить топливом, а второй — впуском воздуха в камеру сгорания.
    • Затем на крышке монтируется петля, на которой крепится дверь. Для улучшения качества рекомендуется покрыть его асбестовым шнуром.
    • Полученная конструкция приваривается к цилиндру.
    • Последний шаг — установка трубы для подсоединения к дымоходу. Для этого в задней части печки делается отверстие, в которое устанавливается труба. После этого детали привариваются друг к другу.Духовка готова.

    Духовка-плита вертикальная ↑

    Самодельная дровяная печь для гаража, сделанная своими руками, более удобная в использовании. Но для его изготовления требуется больше усилий.

    Перед началом работ на резервуаре следует разметить будущие отверстия. Смотрите рисунки следующим образом.

    Размеры могут быть произвольными. Что немаловажно, отверстия были прямоугольной формы. В этом случае процесс горения будет несколько лучше.

    Затем с помощью болгарки прорезать отверстия.

    Теперь вы устанавливаете решетку внутрь. У будущих печей верх легче срезать. Однако можно обойтись и без него. Вы можете вставить его через только что проделанные отверстия. Следует отметить, что будет сложнее.

    Когда эта процедура будет завершена, можно будет устанавливать дверь. Процесс точно такой же, как и при установке горизонтальных печей.

    Заключением будет пробивка верха отверстия под дымоход и последующая приварка к трубе.

    Аналогичная печь в гараже своими руками отлично горящие дрова и другое твердое топливо. С его помощью даже в сильные морозы можно повозиться с машиной или просто весело провести свободное время.

    Помимо газового баллона можно использовать старую металлическую бочку. Принцип работы практически такой же. Так же, как и в предыдущем варианте, ставить в гараж печь можно как вертикально, так и горизонтально.

    Подробнее о том, как своими руками сделать качественную печь для собственного гаража, вы можете получить из видео.

    Соблюдая все правила техники безопасности, со строительством печи справится даже начинающий мастер. А при наличии полного набора инструментов процедура не займет много времени.

    Связанные с контентом

    Печи дровяные дать

    Большинство владельцев загородных домов и гаражей рано или поздно сталкиваются с проблемой отопления. Хорошо, если конструкция подключена к центральному отоплению или есть возможность установить бойлер. Это оправдано, если вы живете в доме долгое время.Но что делать, если вы планируете жить в доме только летом или в выходные дни? В этом случае отличным решением проблемы с отоплением станет печь для выпечки.

    Печь — лучший вариант для обогрева небольших помещений. А если такой нагревательный прибор оборудован варочной панелью, то на нем можно даже готовить или разогревать пищу. Печь может работать на твердом топливе, отработанном машинном масле, а простота конструкции позволяет изготавливать своими руками.

    Несмотря на относительную простоту печи, существует множество видов печей с разной конструкцией, материалом, стоимостью и так далее.Для начала нужно определить продолжительность работы плиты. Существуют печи так называемого длительного горения, и это станет отличным решением для сада, особенно если вы планируете тратить его на сезон отпусков.

    Самым популярным вариантом являются печи, изготовленные из чугуна, но не из нержавеющей стали. Конструкция печей довольно проста и представляет собой бункер из металла с топочной дверцей и дымоходом. Однако есть топка с двумя камерами сгорания.

    Что касается используемого для печей топлива, то наиболее распространенными являются дровяные печи.Популярность этих моделей обусловлена ​​тем, что дрова — это достаточно доступный материал. Но самый дешевый вариант — печная печь, работающая на щепе и опилках. Конечно, есть печи, приспособленные для работы на отработанном машинном масле, однако их конструкция наиболее сложна из всех остальных.

    В настоящее время заводские чугунные печи выпускаются в широком ассортименте и помимо основных функций могут быть достойным украшением интерьера. Печи можно топить дровами или любым другим твердым топливом и использовать не только для отопления, но и для приготовления пищи, а также как водогрейный котел.

    Современная дачная печь из чугуна способна обогреть помещение площадью 50-60 м? с потолками стандартной высоты. Он может составить конкуренцию каминной или кирпичной печи. К тому же печь достаточно мобильна и ее легко перемещать или перевезти в любое другое место. Единственный минус, чугунную печь-печь можно сделать своими руками в домашних условиях.

    В настоящее время имеется множество чертежей печей всех видов. Большинство вариантов, конечно, сложны для восприятия и самостоятельной сборки, однако давайте рассмотрим наиболее простые и понятные варианты.

    Духовка печная из газового баллона, может быть как горизонтальной, так и вертикальной. В любом случае перед началом работы необходимо провести соответствующие приготовления для устранения опасности возгорания. Для этого необходимо сделать следующее:

    ,
      ,
    • снимаем вентиль и извлекаем остатки из баллона с газом;
    • переверните контейнер и слейте оставшийся конденсат в бак или ведро, избегая контакта с полом;
    • поставить баллон вертикально и наполнить его водой, которая вытеснит остатки газа;
    • слейте воду и шар готов к изготовлению печки.

    Горизонтальный вариант ↑

    В некоторых случаях горизонтальный вариант печи предпочтительнее, особенно если топка печи будет дровяной.

    Последовательность действий

    1. верх газового баллона разрезать болгаркой;
    2. штуцера нарезать на куски нужной длины для решетки и приварить их внутри емкости;
    3. в дне контейнера, чтобы вырезать прямоугольное отверстие, которое является входом в отсек печи.Из металлолома изготавливается дверца топки, к которой привариваются петли и крепятся к ручке. По периметру двери желательно оклеить асбестовым шнуром;
    4. внизу цилиндра сделать отверстие, через которое из топочной камеры засыпать золу;
    5. под отверстия для приема золы установлен стальной ящик с дверцей;
    6. из уголка или отрезка трубы сделать ножки и приварить их к цилиндру;
    7. сверху цилиндра вырезать отверстие и на его месте приварить дымоход;
    8. в верхней части цилиндра также можно приварить металлический каркас, который можно использовать как варочную поверхность.

    Вертикальные печи ↑

    Вертикальные печи хороши тем, что занимают меньше места. Запекать при изготовлении довольно просто, для этого нужно выполнить следующие действия:

    1. отметка на пространстве цилиндра до дверцы топки и зольника;
    2. Болгарка
    3. для вырезания отмеченных отверстий и установки изготовленных из металлолома дверок с петлями и ручками;
    4. На 10 дюймов ниже уровня дверок топки установить решетку из арматуры;
    5. ко дну емкости для приваривания ножек металлического кронштейна или трубки;
    6. сверху или сбоку цилиндра сделать отверстие для дымохода, к которому приваривается металлическая труба.

    На видео показан весь процесс изготовления печной печи из газового баллона.

    Если вы планируете использовать печь на даче как стационарную, необходимо облицевать ее кирпичом. Это даст возможность значительно увеличить теплоотдачу.

    Для основной печи кожух прямоугольной формы должен быть выполнен из листового металла толщиной 3-4 мм. В первую очередь привариваются друг к другу стороной и к ним крепятся толстая крышка, решетка и дно.Дымоход должен быть из металла большой толщины. Готовую конструкцию обложить кирпичом.

    Такая печь имеет очень важное преимущество — печь не требует частой закладки топлива. Это достигается за счет использования процесса пиролиза. Сгорание топлива происходит в верхней части топки, и процесс горения сменяется гниением. Сгорание топлива длится до 60 часов.

    Для изготовления печки длительного горения потребуется труба большого диаметра или стальная бочка и канал.

    Процесс изготовления

    1. нижняя часть ствола обрезается шлифовальной машиной, выравнивается по краям и обрезается;
    2. Из листовой стали
    3. вырезать крышку по центру и сделать отверстие под трубу диаметром 100 мм;
    4. сверху на печку приварена труба для дымохода диаметром 150 мм;
    5. внизу приваривают трубы и укрепляют углы круга, который по мере сжигания топлива будет падать вниз;
    6. под верхней камерой размещен специальный разделитель чуть меньшего размера с диаметром отверстий 10 мм;
    7. труба установлена ​​в крышке.

    Может показаться, что растопить печь довольно просто. Однако это актуально в том случае, если Вы хоть раз сталкивались с печным отоплением. Если вы новичок среди пожарных, позвольте предложить подробные инструкции. Так:

    1. Бумага. На решетку необходимо положить мятую бумагу (можно сделать с любой газетой).
    2. Дрова или растопка. В зависимости от того, что Вам нужно положить поверх бумаги воспламеняющий материал. Стоит учесть, что хворост, каким бы сухим он ни был, прорвался хуже, чем Люцина.
    3. Топливо. На хворост или растопку уложить несколько небольших поленьев. Какое бы топливо Вы не использовали для печей, дрова нужны в любом случае. Даже такое топливо, как уголь, просто не воспламенит дрова, так как для этого требуется высокая температура.
    4. Зажигание и управление. После того, как все будет сделано, можно запустить печь. Подожгите бумагу, при этом дровяные печи золы должны быть полуоткрытыми. Не забывайте, что тяга таких печей регулируется только с помощью воздуходувки. Полностью отключать его не рекомендуется, но лучше оставить небольшой зазор.Категорически не перегружайте печь дровами и держите мощность.

    Опилки, конечно, не лучший вид топлива из-за их слабого сгорания. Однако из-за доступности этого топлива этот тип печи также широко распространен как дровяная печь.

    Конструкция печи состоит из двух металлических цилиндров разного диаметра. Цилиндр меньшего диаметра вставлен в больший и представляет собой камеру для топлива. В днище топливного баллона вырезать отверстие диаметром 50 мм и полосу около 10 мм.Труба дымохода расположена внизу внешнего цилиндра. Ящик для золы сварен из стали толщиной 3 мм и снабжен дверцей.

    В отверстие внутреннего цилиндра вставляется сердечник конической формы, сделанный из дерева и имеющий высоту 500-600 мм. Вокруг сердцевины засыпаны и хорошо уплотнены опилки. Это нужно для того, чтобы горение не было слишком интенсивным. Удаление активной зоны топливного отсека для установки печки.

    Розжиг печи на опилках осуществляется через зольный ящик с помощью стружек, коры или горящих палочек.Огонь через щель воспламенит опилки, и когда они достигнут верхнего слоя печи, они должны покрываться.

    При установке на даче или в доме печей любого типа не следует забывать, что корпус печки по-прежнему металлический, а значит, довольно быстро и сильно нагревается. Стальная печь остывает быстрее, а чугунные печи еще долго сохраняют тепло, поэтому их необходимо устанавливать с соблюдением правил пожарной безопасности.

    Установка печи должна быть несгораемой основанием, таким как:

    • бетон;
    • пьедестал кирпичный;
    • Лист белой жести
    • ;
    • Уличная керамическая плитка.

    Категорически не допускается установка печи на:

    • паркет или деревянный пол;
    • ламинат;
    • линолеум;
    • ковролин или любое другое мягкое покрытие;
    • пластик.

    Печь должна располагаться на деревянных панелях или стенах на расстоянии не менее 1 метра. Площадь дымохода в комнате должна быть цельной, без стыков. Если это по каким-то причинам невозможно, то подключение нужно производить с заходом в нижнюю секцию вверху.Топливо размещается сбоку от дверцы топки, чтобы возможные искры или случайно упавший уголь не воспламенили его.

    Как видите, существует множество вариантов печей-печей для дачи и гаража, и иногда они могут быть просто незаменимыми. В таких печах можно топить практически любое топливо и даже отходы. Благодаря простоте конструкции и подходящим инструментам и материалам создать печь в домашних условиях не составит труда.

    Связанные с контентом

    24 Дровяные печи своими руками — Thehomesteadingboards.com

    Вот 24 дровяных печи своими руками, которые может построить каждый. Некоторые проекты имеют более высокий рейтинг сложности, чем другие; но все они могут быть выполнены с небольшим изменением дизайна, бартером или платой за помощь. Сделай сам не всегда означает, что ты сделаешь это на сто процентов.

    Когда мы построили нашу коптильню почти шесть лет назад, мы спорили о том, что мы хотим использовать в качестве источника дыма. Мы с друзьями говорили об этом за пивом; когда вдруг один из них сказал, можно использовать пропановую печь!

    Источник

    Моя немедленная реакция лучше всего описана слева.Использование ископаемого топлива для наших курильщиков не соответствует нашей долгосрочной цели энергетической независимости. Когда он сказал пропановая печь, я подумал, что он имел в виду пропановую печь. Он быстро исправил мое недоразумение и рассказал мне о ледяной лачуге, которую видел раньше. Владелец переделал старый баллон с пропаном в дровяную печь для своей хижины и даже добавил к ней кухонную поверхность. Эта мысль меня заинтриговала; это было то, из чего я мог получить двойное использование. Поэтому следующие несколько часов мы потратили на наброски различных идей того, как это должно выглядеть, и это был наш окончательный результат несколько недель спустя.

    Фотография слева после шестичасового обжига, чтобы удалить всю старую краску с резервуара, прежде чем я перекрасил его с помощью высокотемпературного рустолеума. Я называю это своим маленьким коричневым бомбардировщиком. Для дымохода мы использовали кусок трехдюймовой трубы глушителя, которая затем привязывалась к трубе, идущей в нашу коптильную камеру. Но хватит о нашем проекте; Давайте перейдем к 24 другим дизайнам.

    Некоторые из них — не что иное, как водонагреватели; в то время как другие могут эффективно отапливать целые дома, используя принципы конструкции ракетных печей.

    24Mini Camping Stove

    CC Автор: 2.5

    Lazyman’s Mini Camping Brazier от воблера.

    Мини-кемпинг-мангал горит около 15-20 минут, прежде чем при одной загрузке останется немного пепла. Учитывая его размер, он выделял много тепла и лишь немного дыма, когда начинал работать. Поскольку пламя гаснет, его будет легко поддерживать.

    23Rocket Stove

    CC Автор: 2.5

    Rocket Stove by Andytompkins

    Я люблю ракетные печи … Для тех, кто не знает, что это отличный способ готовить на дровах.Основной принцип — сжигать дрова горячим и быстрым способом, что более эффективно. Таким образом, вы изолируете огонь и направите тепло туда, где оно нужно… Кастрюлю! Рабочие перчатки очень важны, поскольку это требует большого количества снайперской работы с листовым металлом.

    22 Взломать Weber

    CC Автор: 2.5

    Взломать Weber Rapidfire®, автор: markyb

    За эти годы я сделал несколько таких печей, вырезанных из жестяных банок и прочего металлолома. Когда я увидел Weber Rapidfire в моем местном хозяйственном магазине, он был по разумной цене (20 фунтов стерлингов в B&Q) и выглядел так, как будто он был готов для взлома действительно красивой дровяной печи.

    21 Дровяная печь

    CC Автор: 2.5

    Дровяная печь от carsten888

    Не используйте алюминий. он загорится, когда температура станет достаточно высокой для самовозгорания, плавления или действительно агрессивного горения с летящими горячими искрами. Положите внутрь немного картона или бумаги и сложите сверху маленькие палочки, чтобы поджечь.

    20 Дровяная печь с резервуаром для горячей воды

    Public Domain

    Водонагреватель в дровяной печи от ShutterBugger

    Около 6 лет назад, когда стоимость отопления моего дома росла, я начал искать конструкции дровяных печей.В «Новостях Матери-Земли» (выпуск № 49 — январь / февраль 1978 г.) я нашел многообещающую статью об использовании выброшенных нагревателей горячей воды. Я использовал эту статью в качестве руководства.

    19 Миниатюрная походная плита

    CC Автор: 2.5

    Миниатюрная походная плита от Random_Canadian

    Глядя на походные печи, я подумал, что мне нужна крошечная. Это миниатюрная походная печь на дровах (альтернатива чайному свету). Печка сделана из медных труб и лома около 3х часов моего времени. Я использовал медную трубку 2 5/8 и основную медную водопроводную трубку.

    Дровяная горелка для газовых баллонов

    CC By: 2.5

    Дровяная горелка для газовых баллонов от btop

    Дровяные горелки для газовых баллонов очень просты в изготовлении, эффективны и идеально подходят для ночных вечеринок. Если вы перевернете их вправо, середина может начать светиться красным, вы можете поставить чайник сверху или срезать верх и добавить конфорку. Их действительно легко сделать.

    17 Пограничная плита из газового баллона

    CC Автор: 2.5

    Сделайте Пограничную плиту из газового баллона от Beenay25

    Недавно я увидел в сети печку пограничного типа и подумал, насколько она хороша для кемпинга.Я также думал, что цена была глупой, и что я мог сделать такой же хороший почти за бесценок. Не могу не подчеркнуть, насколько важно безопасно пройти этот этап. В газовом баллоне не должно быть газа.

    16 Ракетная печь космического корабля «Шаттл»

    CC Автор: 2.5

    Ракетная плита космического корабля «Шаттл» автор: msel

    Намного проще круглой и практичной, здесь нет изоляционного материала. Если не использовать внешний стальной корпус, он очень быстро остывает. На его создание у меня ушёл один день. Если вы хотите построить, сгибая внешний стальной корпус, вы можете сделать это без особой сварки.

    15 Подогреватель массы с ракетной печью

    CC Автор: 2.5

    Подогреватель массы с ракетной печью от Seniortrader

    С помощью Google Translate: Топливо подвергается сильному нагреву. Тепло увеличивается в изолированном внутреннем дымоходе, завершая сгорание. Когда ракета достигает своего нормального рабочего тепла, дым не выходит из трубы. Я воспользовался опытом других.

    14CNG Трубка Salamander

    CC By: 2.5

    Трубная печь Salamander для сжатого природного газа Rimar2000

    Около двух месяцев назад я нашел брошенный на свалку (вид с большой надписью «ЗАПРЕЩАЕТСЯ ЗАГРУЗИТЬ») баллон со сжатым природным газом, несомненно принадлежащий одной из нескольких угнанных машин, которые в конечном итоге там сгорели.С трудом поднял, загрузил в багажник машины и привез домой.

    13 Дровяная печь из листовой стали

    CC By: 2.5

    Дровяная печь из листовой стали от GarlicCharge

    Я не профессиональный слесарь, а парень с инструментами и мастерской. Конечный результат был очень успешным … Плоская поверхность нагревается достаточно, чтобы готовить и / или кипятить чайник, и выдает примерно 4-5 кВт, когда он полностью нагреется до температуры.

    12Ракетный массонагреватель

    CC Автор: 2.5

    Как построить подогреватель ракетной массы с помощью велакреации

    Если вы используете дрова для отопления дома, вам обязательно стоит подумать о создании RMH. Это будет иметь огромное значение для вашего дома и вашей поленницы. Этот дизайн можно изменить в соответствии с вашим пространством и потребностями. Или вы можете использовать изложенные нами принципы для создания своих собственных.

    11Бочковая печь

    CC Автор: 2.5

    Бочковая печь Построена при помощи Falling_stone

    У меня есть несколько бочек из нержавеющей стали.Я решил, что возьму самую красивую и сделаю из нее печь. Это почти завершенный первый этап сборки барабанной печи. Я собираюсь добавить дополнительный барабан радиатора.

    10 Горелка для баллонов с газом

    CC By: 2.5

    Горелка для баллонов с газом от Dw-fabriation

    Моя профессия — сварка и производство, поэтому мне повезло, что у меня под рукой есть инструменты. Но если честно, основным инструментом для этой работы была болгарка. Я должен добавить, что я довольно привередливый и перфекционист, и затраченные часы могут выдать это.

    9Pot Belly Stove

    CC By: 2.5

    Pot Belly Stove / Открытый дровяной обогреватель от qakaos

    Вот моя версия типичного «уличного дровяного обогревателя», построенного во время каникул и подготовленного к зиме в Австралии. Это был отличный маленький проект, в котором я мог потратить 4 дня, сваривая все вместе! В моей сборке используются 3 старых тормозных барабана для грузовиков, стальной лом и обрезки водопроводных труб.

    Горшок-печь из баллона с пропаном

    Public Domain

    Горшок-печь.Сделано из бензобака доктором Куи

    Моя цель: построить дровяную печь для обогрева моего сарая, чтобы я мог возиться в холодные зимние месяцы и не замерзнуть насмерть. Я оценил профессионально построенные дровяные печи и нашел очень немногие менее 400 фунтов стерлингов, в большинстве случаев около 600 фунтов стерлингов, поэтому я решил построить свою собственную печь.

    7 Печь из лома

    CC Автор: 2.5

    Дровяная печь из лома от NutandBolt

    Мой план состоял в том, чтобы сделать лучшую печь для плавления алюминия, но, обсуждая этот вопрос с моей женой, она хорошо отметила, сколько раз я буду использовать печь по сравнению с тем, сколько раз мы будем сидеть холодным днем ​​в саду с теплая дровяная печь.

    6Minion Log Burner

    CC Автор: 2.5

    Minion Log Burner by doddieszoomer

    Найдите пустой газовый баллон. Если он не совсем пустой, вы можете использовать гвоздь, чтобы удалить оставшийся газ. Когда он опустеет, я срезаю кран сверху. Затем заполните его водой, чтобы удалить оставшийся газ. Используйте волшебный маркер, чтобы выделить свой рисунок.

    5Vader Газовая баллонная плита

    CC Автор: 2.5

    Газовая баллонная горелка Vader от doddieszoomer

    Мне нравится использовать малярную ленту, чтобы удерживать биты на месте.Я отметил, куда пойдет петля, просверлил и нарезал метчиком 4 мм и прикрепил петлю с помощью крепежных винтов 4×10 мм. Мне легче просверлить, постучать и прикрепить петлю, пока бутылка еще не повреждена.

    Газовая горелка для баллонов

    CC By: 2.5

    Газовая баллонная горелка от doddieszoomer

    Чтобы поднять конфорку над землей, я приварил три ножки, 3 ножки без раскачивания. Распыление краской для печи и барбекю. Что ж, первый огонь — это ошеломительный успех, я действительно впечатлен тем, сколько тепла он выделяет … если бы я снова зажег, я бы сделал дверь меньше.

    Горелка в форме поросенка

    CC By: 2.5

    Горелка в форме поросенка. автор: RuudvandeLooij

    Добро пожаловать на создание моей версии газовой горелки на дровах. Я надеюсь, что вам всем это понравится, и что я дал некоторым из вас хорошую идею сделать оригинальную версию самостоятельно. В этом руководстве я не буду подробно описывать, как правильно выполнять сварку.

    2Babe BBQ

    CC От: 2.5

    Babe-BQ от abitdifferent

    Я смотрел на несколько газовых баллонных плит, которые вдохновили меня, в основном это дровяная горелка с закрытой крышкой, дроссельная заслонка в носу предназначена для контроля тепла, с открытой крышкой это барбекю, работающее на древесном угле, это не все еще готово, но для его завершения требуются только гриль и пепельница.

    1 Дровяная печь Боббы Фетта

    CC Автор: 2.5

    Дровяная печь Бобы Фетта от RushNafikov

    Основным элементом шлема был старый баллон с пропаном. Остальные детали лицевой панели, основания, козырька и антенны представляли собой случайные металлические отходы. Краска представляла собой высокотемпературную краску для решетки из строительного магазина (серебристая и черная) и краска для двигателя (красная и зеленая).

    Одно слово предупреждения, многие проекты используют старые баллоны с пропаном в качестве основного материала для своей конструкции.Они дешевы, их много на складах металлолома, и они достаточно прочные, чтобы выдерживать высокие температуры, вызванные дровами. Проявите должную осмотрительность и убедитесь, что вы соблюдаете все рекомендуемые правила безопасности при разрезании баллона со сжатым газом. Это была одна из частей нашей сборки, с которой я не чувствовал себя комфортно; Я заплатил кому-то, чтобы тот разрезал для меня бак. Я даже зашел так далеко, что купил совершенно новый пустой баллон с пропаном за тридцать пять долларов; вместо того, чтобы рискнуть использовать списанный бак. Будьте осторожны, люди.

    Предыдущая статьяСамодостаточность равняется бедности? Следующая статья10 дней рождественских подарков

    Наша семья переехала в штат Мэн 17 лет назад, чтобы перейти к более простому образу жизни после рождения дочери.Мы решили задокументировать все, что мы делаем около шести лет назад, чтобы поделиться своими проектами с людьми, которые тоже хотят немного сбавить обороты. Этот сайт был создан с целью обмена знаниями.

    23 Дровяные печи своими руками, чтобы согреться

    Любите ли вы разбить лагерь, хотите, чтобы ваш крохотный дом был поджареным, или просто хотите печь для собственного двора, самодельная дровяная печь — это увлекательный проект с большим вознаграждением.

    Дровяные печи помогут вам сэкономить электроэнергию и придадут еде восхитительный аромат дровяной печи (если вы используете ее для приготовления пищи).Они могут показаться устрашающими, но хорошая дровяная печь, сделанная своими руками, стоит потраченного времени и усилий.

    Бюджетный

    Источник

    На первый взгляд вы не могли бы подумать, что эта плита будет легкой в ​​использовании бумажником, но на самом деле это так.

    Этот блогер обнаружил, что он смог сделать свою печь по значительно меньшей цене, чем средняя дровяная печь, которую продают в розницу (он обнаружил, что она стоит около 300 долларов).

    Как построить дровяную печь недорого утренними делами

    Переработанный бензобак

    Источник

    Если у вас есть старый баллон с пропаном, у вас есть все необходимое для дровяной печи своими руками.

    Ознакомьтесь с инструкциями, чтобы получить пошаговые инструкции по воссозданию этого профессионально выглядящего проекта DIY.

    DIY Wood Burner Pot Belly Stove от Instructables

    Обломки деталей

    Источник

    По словам этого мастера, он смог создать красивую маленькую дровяную печь на открытом воздухе примерно за 20 долларов!

    Он использовал металлолом, который нашел возле своего гаража, много которого, вероятно, есть и у вас дома.

    Дровяная печь, сделанная из лома от Instructables

    Обода шин

    Источник

    Кто знал, что можно сделать дровяную печь из выброшенных ободов шин?

    Блогер, который сделал эту печь, использует ее на открытом воздухе, но говорит, что она лучше всего подходит для постоянного места (а не для кемпинга), потому что она довольно тяжелая.

    Дровяная печь своими руками из колесных дисков от подготовленной страницы

    Для DIY Pro

    Источник

    Нет никакого способа приукрашивать это, вы собираетесь быть довольно опытными в DIY, чтобы сделать эту дровяную печь.

    Но если у вас есть навыки, оно того стоит! Конечный результат не только великолепно выглядит, но также эффективен и надежен.

    Сделайте свою собственную дровяную печь от Hill People Gear

    Small & Mighty

    Source

    Самое лучшее в маленьком обогревателе — это то, что, если он построен правильно, он может обогреть действительно большое пространство, несмотря на его размер.

    Этот блоггер создал небольшой обогреватель, который нанес серьезный удар. Его проект служит хорошим вдохновением для начинающего мастера по ремонту.

    Дровяные печи своими руками от Manta Bushcraft Blog

    Массовый обогреватель

    Источник

    Суровая правда об этом самодельном дровяном обогревателе состоит в том, что это проект не для всех. Чтобы получить такие ручные результаты, требуется много навыков.

    Если вы готовы принять вызов, этот блоггер сделал этот обогреватель примерно за 600 долларов, но он сохраняет в семье уют даже в холодные 20-градусные ночи.

    Самодельный нагреватель массы от Permies

    Печь из листовой стали

    Source

    Эта печь сделана из листовой стали и выглядит красиво. Человек, который его сделал, говорит, что он не профессионал, а просто человек с мастерской.

    Неясно, насколько легко сделать эту дровяную печь, но попробовать стоит, потому что она эффективна и отлично выглядит.

    Дровяная печь из листовой стали от Instructables

    Планы дровяной печи

    Источник

    Если у вас уже есть идея сделать свою собственную печь, но вам просто нужны некоторые планы, как это сделать — вот и все!

    Идя по этому пути, вы можете проявить немного творчества и придать дизайну свой собственный стиль.

    Самодельная дровяная печь от MOTHER

    Высокое качество

    Source

    Это не хлипкая небольшая дровяная печь, работающая своими руками. Это серьезный бизнес!

    Блогер, создавший эту печь, изложил все шаги, которые он предпринял, чтобы построить ее. Вы можете ознакомиться с его руководством и посмотреть, справитесь ли вы с задачей создать свой собственный.

    Постройте дровяную печь от Purple Sage Trading Post

    Газовый баллон

    Источник

    Для этой дровяной печи вам понадобится старый газовый баллон и несколько других материалов меньшего размера.

    По большей части, это довольно простой DIY, и вы будете готовы к работе со своей новой дровяной печью в кратчайшие сроки!

    Дровяная горелка с газовым баллоном от Instructables

    Компактная дровяная печь

    Source

    Это не маленькая самодельная печь в этом списке, но она по-прежнему компактна и выделяет много тепла!

    Чтобы сделать это, вам понадобится газовый баллон, который нужно положить на бок, а не вертикально. Блогер столкнулся с некоторыми проблемами с воздушным потоком во время начальной сборки, но если вы прочитаете комментарии сообщества, вы сможете извлечь уроки из его ошибок, чтобы исправить свои с первого раза.

    Дровяная горелка для газовых баллонов от Instructables

    Красивая и вневременная

    Source

    Трудно поверить, что эта печь была построена менее чем за 200 долларов! Он великолепный, функциональный и даже из него получается хороший торт!

    Нет никаких пошаговых инструкций по воссозданию этой модели, но она может послужить отличным источником вдохновения для тех, кто хочет получить немного больше от своей дровяной печи, сделанной своими руками.

    Самодельная дровяная печь от Natural Building Blog

    DIY Rocket Stove

    Source

    Этот дровяной обогреватель не только отлично работает, но и выглядит действительно здорово.

    Это дровяная печь «ракетного» типа, и ее легко изготовить в домашних условиях.

    Самодельная самодельная дровяная печь на ракете от Sia Magazin

    Резервуар с переработанным пропаном

    Источник

    Вот еще несколько примеров дровяных печей, которые можно сделать из выброшенного пропанового бензобака.

    Техника у всех может быть похожа, но дизайн немного отличается. Это проект, в который вы можете внести что-то свое, чтобы сделать его своим.

    Пропановый бак, сделанный из дровяной печи от Expo Cafe Peru

    Гаражная дровяная печь

    Источник

    Если вы никогда не просматривали обучающее видео на YouTube, которое поможет вам разобраться в проекте, вы когда-нибудь делали проект своими руками?

    Это видео не содержит пошаговых инструкций по воссозданию гаражной дровяной печи, но дает обзор, который поможет вам начать работу.

    Моя супер дешевая горелка для дров для гаража — YouTube

    Camp Stove

    Source

    Вам все равно нужно есть, когда вы в походе, верно? Вы можете сделать себе дровяную печь, чтобы готовить вкусные блюда, пока вы готовите их.

    Требуется небольшая электромонтажная работа, но он портативный и позволит вам хорошо поесть даже в лесу!

    Doc’s Smity Camp Stove — Самодельная дровяная печь от Backpacking

    Почтовый ящик Дровяная печь

    Источник

    У вас есть старый почтовый ящик, который вы больше не используете, но не хотите выбрасывать?

    Из него можно сделать самодельную дровяную печь! Просто поверните ее на бок, прикрепите к ней какой-нибудь трубопровод для вентиляции, и у вас есть функциональная дровяная печь, сделанная своими руками.

    Постройте самодельную дровяную печь для почтового ящика с помощью знаний ничего не весит

    Дровяной гриль

    Источник

    Так что технически это не печь, но дровяной гриль определенно стоит иметь!

    Вы можете приготовить хот-доги, гамбургеры, пиццу, кебаб и многое другое на гриле. Этот проект — простая задача.

    Как сделать барбекю / гриль из старых колесных дисков от Eco Snippets

    Cook Top Stove

    Source

    У этой дровяной печи есть верх, позволяющий легко готовить на ней, так что дело не только в тепле.

    Подумайте обо всех блюдах, которые вы можете приготовить, используя это! Кроме того, он достаточно большой, чтобы вы могли готовить для себя и некоторых гостей.

    Дровяная печь DIY на 55 галлонов от дома и садоводства

    Easy As It Gets

    Source

    Хорошо, это не самый эстетичный дровяной обогреватель в этом списке, но он, вероятно, один из самых простых.

    Все, что вам нужно, — это старая банка из-под кофе, веточки и немного воображения, и у вас есть все необходимое для этого небольшого проекта.

    Дровяная печь DIY от DIY Idea Center

    Perfect Outdoor Stove

    Source

    Эта дровяная печь, работающая своими руками, хороша тем, что ее можно использовать для приготовления пищи или просто согревать вас, если вы хотите провести время на свежем воздухе в холодную ночь.

    У него плоская верхняя часть, что позволяет легко готовить, и отверстие, предназначенное для согрева (которое также оказывается достаточно большим, чтобы приготовить зефир, просто говоря).

    Дровяная печь DIY от Brilliant DIY

    Электрический водонагреватель

    Источник

    По общему признанию, не у всех есть старый резервуар для воды, лежащий вокруг их дома, который они могут превратить в дровяную печь, но вы никогда не знаете, что вы можете найти в утильсырье площадка!

    Так как он такой большой, человек, который изначально создал модель, в конечном итоге модифицировал ее, превратив в уличную печь для пиццы на дровах.

    Превратите электрический резервуар для воды в уличный дровяной обогреватель от Instructables

    Заключение

    Создание дровяной печи своими руками, вероятно, не будет одним из тех проектов, в которых у вас есть все необходимые материалы, просто лежащие вокруг дома. Это не значит, что не стоит пытаться. Если вы начинающий домашний мастер, это отличная возможность перейти на следующий уровень мастерства.

    Вне зависимости от масштаба и назначения дровяная печь обеспечит вам тепло и, как минимум, место, где можно приготовить действительно хороший зефир.

    Практический обзор: печь для пиццы Ooni Karu

    Немного попрактиковавшись, вы сможете приготовить блюда ресторанного качества, не выходя из дома и не покупая особого топлива.

    Lockdown оказался идеальным временем для тестирования этой новой садовой печи для пиццы. Мы любим настоящую пиццу, приготовленную в дровяной печи … но не настолько, чтобы рисковать доставкой на вынос. Еда на вынос — это роскошь, а не главное. И, к счастью, ингредиенты у нас были под рукой.

    Первые печи для пиццы Ooni сжигали только древесину в виде гранул, поэтому вам пришлось запастись сумкой, которая выглядела как наполнитель для кошачьего туалета. Вместо этого он сжигает куски дерева размером с растопку, поэтому вам не нужно особенно покупать топливо. Или вы можете сжечь древесный уголь, а затем просто добавить немного дров перед приготовлением для придания аромата дровам.

    Вы также можете добавить газовую горелку (64,99 фунтов стерлингов), которая адаптирует печь для пиццы к работе с большим баллоном внутреннего дворика, который у вас уже будет, если у вас есть газовое барбекю.Это добавляет удобства, но мы не уверены, что это необходимо после тестирования с обоими … потому что готовить на дровах просто и эффективно.

    Установка проста, и, хотя духовка большая, ее можно упаковать. Дымоход можно снять, а три ножки сложить для экономии места. Вам не понадобятся никакие инструменты, кроме шестигранного ключа, если вы хотите переключиться на газ или наоборот. Но под духовкой есть аккуратное место, чтобы закрепить его, так что оно всегда будет под рукой. Дизайнеры продумали все.

    Одним из лучших элементов дизайна является удобная ручка на двух крышках: небольшая крышка сзади, которую вы открываете, чтобы заправить ее топливом, и большая крышка спереди, чтобы сохранять тепло во время готовки. Ручки сконструированы так, чтобы не нагреться настолько, чтобы не поранить вас, что позволяет легко использовать Ooni Karu безопасно.

    Для преобразования на газ необходимо использовать шестигранный ключ на двух болтах, чтобы удалить заднюю секцию и заменить ее на газовую горелку. Также необходимо снять переднюю крышку и дымоход, а дымоход заменить заглушкой.Это быстрый процесс.

    Готовить на дровах было нашим любимым блюдом. Вам понадобятся куски дерева размером с палец (не более 15 см) и, желательно, твердых пород (оно горит сильнее), поэтому мы использовали топор, чтобы расколоть старые обрезки необработанного дубового пола. Позволить детям использовать топор во время изоляции: что может пойти не так? К счастью, ничего не вышло.

    Натуральный разжигатель огня (мы использовали один из этих шариков из вощеной стружки) плюс несколько деревянных пальцев быстро и легко загораются. Сначала древесина горит быстро и требует дозаправки каждые пару минут.Затем он успокаивается, особенно когда духовка достаточно горячая, вы поворачиваете небольшой рычаг, чтобы уменьшить поток воздуха через дымоход, замедляя огонь. Вы можете сказать, когда потребуется больше, потому что дым из трубы утихнет. Горелка очень эффективна: дров мало, а золы остается совсем немного.

    Маленький рычаг на дымоходе становится слишком горячим, чтобы дотронуться до него, но мы обнаружили, что можем отрегулировать его, подтолкнув куском дерева. Так что весь процесс можно было проделать голыми руками.Вы должны быть немного осторожны с пальцами, когда добавляете кусочки дерева, но это выполнимо.

    Утверждение о том, что Ooni Karu нагревается всего за 15 минут, остается верным. На данный момент мы не можем достаточно настоятельно рекомендовать дополнительный инфракрасный термометр Ooni, так как это температура камня для пиццы, которую вы хотите получить. При температуре 400 ° C и выше все в порядке.

    Еще один очень стоящий аксессуар — кожура для пиццы из нержавеющей стали. Честно говоря, сложно представить, как можно было бы доставать пиццу в духовку и вынимать из нее без нее.Тесто раскатывали на столешнице, затем прикладывали к кожуре перед добавлением начинки. С практикой вы, вероятно, сможете взять сырую пиццу с крышкой со столешницы с кожурой.

    Изображение предоставлено: Ooni

    Ресторан Ooni Karu достаточно велик, чтобы на его раскаленном каменном основании разместить 12-дюймовую пиццу. Чтобы положить сырую пиццу на камень, нужно потренироваться, так как это может легко превратиться в горячий беспорядок. Между кожурой и нижней стороной пиццы нужно много муки или манной крупы, чтобы тесто не прилипало.Затем вам понадобится уверенность, чтобы сделать ловкое движение, чтобы откинуть кожуру, оставив пиццу на месте. Это похоже на кулинарный эквивалент фокусника, дергающего скатерть, не трогая обстановку.

    Горячие закуски все еще были восхитительны. Мы также узнали, что вы можете использовать Ooni Karu для приготовления превосходного кальцоне, но вы действительно должны повернуть этот рычаг дымохода вниз, чтобы уменьшить поток воздуха, иначе пламя, облизывающее крышу духовки, будет настолько большим, что загорится верх сложенной пиццы! Но если сделать все правильно, вы получите надлежащее бурление и немного черноты, но без ожогов.

    Наша первая кулинарная сессия была восхитительной на вкус, но не получила бы награды за презентацию. Наша вторая сессия могла составить конкуренцию большинству итальянских ресторанов. К третьему мы уверенно готовили потрясающую пиццу каждые две минуты. Просто используйте кожуру, чтобы вытащить ее через минуту, поверните на 180 ° и замените.

    Мы также экспериментировали с газом, и он действительно нагрелся за такое же время. Пицца тоже была отличной. Газ — прекрасный вариант, если у вас уже есть газовый баллон в патио.Но мы не видели в этом необходимости, потому что дровяная горелка проста в использовании и эффективна, она не использует много древесины, и нам не приходилось добавлять дрова слишком часто, когда она была нагрета до температуры и поток воздуха уменьшился. .

    Я обнаружил, что можно в одиночку совмещать приготовление пиццы, готовку и заправку, чтобы быстро подряд приготовить три пиццы для моей изолированной семьи. Если у вас есть несколько взрослых, это будет проще простого: один из вас сосредоточится на приготовлении пищи, а другой — на приготовлении пищи и топливе.

    Не хотите раскошелиться на газовую горелку, но хотите меньше хлопот? Есть третий способ.Вы можете использовать древесный уголь, который горит медленнее, чем древесный уголь, затем добавить немного древесины незадолго до приготовления и при этом получить тот древесный аромат.

    В целом, Ooni Karu оказалась лучшей садовой печью для пиццы, которую мы когда-либо тестировали. И мы многих испытали. Мы бы не стали возиться с дополнительной газовой горелкой, но вы можете захотеть. Но обязательно купите металлическую кожуру для пиццы и инфракрасный термометр, потому что они действительно помогут вам приготовить первоклассную пиццу.

    £ 249 ooni.com

    Альтернативы

    Гозней Роккбокс

    Симпатичный дизайн с газовым обогревом, приятный на ощупь силиконовый чехол и встроенный термометр.Отзыв здесь в прошлом году.

    £ 349 gozney.com

    DeliVita

    Дорогая печь для пиццы на дровах, доступная в различных цветах. Изогнутая внешняя оболочка — стеклопластик, внутри — глина. Изготовлено вручную в Йоркшире.

    £ 1,195 delivita.co.uk

    Firepod

    Газовая печь для пиццы для сада, которую можно переоборудовать для использования в качестве газового гриля или сковороды.

    399 фунтов стерлингов thefirepod.com

    Подпишитесь на электронную рассылку новостей E&T, чтобы получать такие замечательные истории каждый день на свой почтовый ящик.

    Как прикрепить баллон с пропаном к походной плите

    Многие из нас используют походные печи, чтобы приготовить себе еду в отдаленных районах, и почему бы и нет? Походные плиты — это простой, удобный и эффективный способ готовить еду и нагревать воду, пока вы находитесь вдали от кухни. На походной плите можно приготовить удивительное количество еды, столь же вкусной, как и обычная.Есть так много вариантов, от обедов в сельской местности, от обезвоженных рецептов для пеших прогулок до пятизвездочной кухни в сельской местности.

    Кемпинговая печь — прекрасное решение для трапезы на открытом воздухе, независимо от того, находитесь ли вы в походе или на рыбалке, в дороге в доме на колесах или проводите мероприятие на открытом воздухе. Грили-барбекю и вкусные горячие блюда сделают вас следующим лучшим шеф-поваром лагеря. Лучшие походные печи позволяют вам иметь горячую и питательную еду, даже когда вы находитесь далеко от дома. Однако, чтобы максимально использовать этот инструмент, вам нужно знать, как им пользоваться.

    Использование походной плиты может немного сбить с толку, если вы не привыкли использовать газовую плиту, поскольку у многих из нас теперь есть электрические плиты в наших домах. Некоторые туристы могут опасаться использования легковоспламеняющегося и потенциально опасного газа. Конечно, есть некоторые опасения, но мы здесь, чтобы сгладить детали. Мы объясним, как безопасно и правильно прикрепить баллон с пропаном к походной плите, чтобы вы были готовы быстро приготовить вкусные блюда для кемпинга. Также включена некоторая информация о безопасности походных печей, а также несколько советов, как максимально эффективно использовать ваше снаряжение.

    Газовые походные печи — лучший способ перекусить в глубинке.

    Кемпинговые печи по сравнению с Campfires

    Кемпинговые печи пользуются популярностью в кемпингах с кострами, предлагая отдыхающим горячую пищу в конце дня. В настоящее время большой популярностью пользуются печи с горелками, но костры остаются традиционным выбором. У каждого из них есть свои преимущества и недостатки, в зависимости от вашей ситуации.

    Костры делают отличные фотографии на каникулах и отлично подходят для жарки блюд. Это один из многих способов развлечься во время кемпинга.С другой стороны, они строго регулируются, и во многих национальных парках вообще запрещено разводить костры. Разжигание и тушение костров требует много времени, вам нужно подождать, пока все угли остынут, прежде чем покинуть кемпинг. Что касается топлива, вам либо нужно его собрать, что в значительной степени зависит от наличия достаточного количества материала. Если вы не можете найти достаточно топлива, вы можете замерзнуть и проголодаться. В качестве альтернативы, тяжелые дрова могут быть упакованы в ваш кемпинг или куплены по высокой цене.В любом случае, это не идеально.

    Кемпинговые печи, напротив, гораздо более универсальны, чем простой гриль-барбекю. Походная печь компактна, легко транспортируется и позволит вам готовить, как дома. Они загораются и гаснут в одно мгновение, и нет необходимости разводить огонь. Топливо для походных печей бывает в твердом или жидком виде. В газовых походных плитах используются баллоны с пропаном или баллоны с пропаном, а в некоторых используется двойное топливо.

    Пропан против бутан газ

    В походных печах используются два основных вида газового топлива; пропан и бутан.Также доступна изобутановая смесь, но она обычно используется для небольших и легких походных печей. Пропан и бутан получают из нефти и являются легковоспламеняющимися видами топлива. Однако они не взаимозаменяемы, у каждого есть свои плюсы и минусы, поэтому каждый турист должен решить сам.

    Пропан и бутан имеют одинаковую тепловую мощность, но бутан дает на 12% больше энергии. Это означает, что баллон с бутаном прослужит дольше, чем баллон с пропаном того же размера.Бутановые печи, как правило, меньше и дешевле, но бутан трудно использовать в качестве топлива. Когда вам удастся найти канистру с бутаном, она, скорее всего, окажется дорогой и одноразовой. Наконец, бутан не работает при более низких температурах, что очень неудобно.

    Пропан, однако, отлично работает, когда на улице холоднее. Поскольку он дешевле и его легче найти, мы предпочитаем пропан в качестве топлива для походных печей. Доступен где угодно, и вы можете заправить баллон с пропаном из 20-фунтового пропанового баллона, что делает его более экологичным вариантом.

    Печи для кемпинга бывают разных видов, некоторые тяжелые автомобильные приспособления для кемпинга и другие легкие инструменты для походов.

    Одна из причин, по которой мы не любим походные печи на пропане

    Кемпинговые газовые печи на пропане — это супер-удобный способ готовить пищу в сельской местности. Пропан — эффективное топливо, идеально подходящее для использования в кемпинге, однако есть одна вещь, которая нам в нем не нравится. К сожалению, стандартные канистры с пропановым газом весом 1 фунт, которыми питается большинство походных печей, предназначены для одноразового использования, хотя их действительно сложно утилизировать должным образом.Пустые баллоны с пропаном считаются опасными отходами, и их сложно переработать. Большинство использованных баллонов с пропаном в конечном итоге скапливаются в гаражах, сбрасываются возле кемпингов или брошены где-то еще в качестве мусора.

    Хотя наборы для заправки доступны, к сожалению, коммерческая перевозка заправленных одноразовых бутылок является незаконной. Неправильная заправка может быть опасной, поэтому производители не рекомендуют ее, однако многие туристы по-прежнему предпочитают это делать. Чтобы свести к минимуму негативное воздействие, вы можете убедиться, что ваши баллоны полностью опустошены, прежде чем выбросить их, это делает канистры с пропаном значительно менее опасными.

    В качестве альтернативы доступны многоразовые баллоны с пропаном, если вы можете выдержать дополнительный вес. Автомобильные туристы могут легко использовать 5-фунтовый пропановый баллон и пропановый переходной шланг для подключения к своей плите. Эти 5-фунтовые резервуары являются многоразовыми, и они также сэкономят вам деньги в долгосрочной перспективе, исключив одноразовые отходы из бутылок. Многоразовые бутылки на 1 фунт также доступны с меньшим весом и по-прежнему намного дешевле и экологичны, чем одноразовые альтернативы.

    Как прикрепить баллон с пропаном к походной печи

    Первое, что нужно сделать при установке походной печи, — это ознакомиться с инструкциями.Большинство недавно приобретенных походных печей будет включено в буклет с инструкциями, в котором подробно описывается все, что вам нужно знать. Обязательно ознакомьтесь с этими инструкциями, чтобы узнать о требованиях к конкретной модели, поэтому убедитесь, что вы получаете максимальную отдачу от походной печи.

    1. Подготовьтесь к установке походной печи, убедившись, что у вас есть все необходимое. У вас должна быть походная плита, газовый баллон с пропаном, а также соединение или шланг для их соединения.

    2.Убедитесь, что у вас есть подходящая поверхность для установки. Устанавливая походную печь, обязательно устанавливайте ее на ровной и устойчивой поверхности. Вы не можете рискнуть опрокинуть плиту во время ее использования, это очевидно опасно. Если вы разбили лагерь на особенно неровной местности, возможно, вам придется копать землю, чтобы создать ровное пространство. Убедитесь, что окружающая среда безопасна, и вы можете продолжить установку плиты.

    3. Перед выполнением следующего шага убедитесь, что походная плита полностью выключена и все настройки надежно выключены.Это предотвратит опасные утечки, когда мы присоединим газовую трубу. Теперь ваш соединительный шланг должен легко наматываться на походную плиту, убедитесь, что он плотно и надежно закреплен, чтобы не было опасности утечки, подсоединенный к баллону с пропаном на другом конце.

    4. На этом этапе рекомендуется проверить герметичность, прежде чем добавлять в смесь какие-либо искры или пламя. Как только вы увидите, что все соединения надежно закрыты, вы сможете спокойно продолжать готовить. Самый простой способ проверить герметичность — наполнить распылитель мыльным раствором и распылить его на точки разъема.Если вы видите какие-либо пузырьки, это признак слабого соединения или неисправного оборудования, поэтому вам нужно решить все проблемы, прежде чем продолжить. Если пузырьков нет, переходите к следующему шагу.

    5. Пришло время проверить вашу работу, поэтому выпустите газ, и вы должны услышать, как он бежит к вашей плите. Зажгите одно кольцо на походной плите зажигалкой, спичкой или зажиганием печи. Когда у вас будет устойчивое пламя, вы можете отрегулировать температуру в соответствии со своими потребностями, и у вас будет готовая походная печь!

    Газовые баллоны с пропаном — идеальное топливо для кемпинга, просто прикрепите их с помощью переходного шланга и готовьте!

    Если ваша плита не работает…

    Если одна или все конфорки вашей походной печи не работают должным образом, есть несколько распространенных проблем, которые необходимо решить.Во-первых, вы должны проверить, нет ли чего-либо, закрывающего вентиляционные отверстия на вашей плите. Если регулятор забивается продуктами питания и другим мусором, это может помешать правильной работе походной печи. Чтобы удалить засор, достаточно постучать по плите, чтобы вытеснить осколки, иначе баллончик со сжатым воздухом удалит стойкий мусор.

    Повреждение шланга, соединяющего баллон с пропаном и походную печь, также является распространенной проблемой. К сожалению, это обычно означает, что требуется замена шланга.Тем не менее, замена не слишком дорогая, и с ней вы сможете полностью использовать свою двухконфорочную или одноконфорочную плиту.

    Пропановые походные печи Coleman

    Coleman производит неизменно популярные и настоятельно рекомендуемые классические походные печи, такие как эта на Amazon. Coleman использует канистры с пропаном для своих кемпинговых фонарей и уличных кухонных плит. Эти канистры можно пополнить с помощью двадцатифунтового пропанового баллона. Чтобы подключить канистру к баллону с пропаном на 20 фунтов, вы можете использовать переходник.Следуйте этим инструкциям, чтобы заправить канистры с пропаном Coleman.

    1. Убедитесь, что ваш 20-фунтовый пропановый бак находится в помещении с регулируемой температурой и имеет комнатную температуру. Тем временем поместите баллон с пропаном Coleman в морозильник, чтобы он охладился на 15 минут.

    2. Присоедините адаптер для заправки баллона с пропаном к двадцатифунтовому баллону с пропаном.

    3. Выньте баллон Coleman с пропаном из морозильной камеры и вверните его с другой стороны адаптера.

    4. Переверните баллон с пропаном вверх дном и откройте клапан, чтобы газ устремился в меньший баллон. Когда он наполнится, вы больше не услышите газ.

    5. Закройте вентиль на баллоне с пропаном и закрепите его, затем установите баллон в вертикальное положение. Теперь вы можете отсоединить канистру Coleman.

    Затем просто прикрепите газовый баллон к походной плите Coleman, и вы готовы готовить!

    Устранение слабого пламени на походной плите

    Установка походной печи, подготовка к приготовлению, а затем розжиг, не обнаруживающий ничего, кроме крошечного пламени, — распространенная и неприятная проблема для отдыхающих.Проблемы с низким пламенем часто встречаются в пропановых печах из-за предохранительного механизма, ограничивающего поток газа в случае утечки. Эта функция безопасности предотвращает утечку топлива без вашего ведома, поскольку вы пойдете, чтобы включить печь, и столкнетесь с неприятным сюрпризом. Эта функция безопасности предотвращает опасные взрывы, но если нет чрезвычайной ситуации, она просто мешает вам позавтракать.

    Чтобы решить эту проблему, сначала выключите все горелки печи и закройте баллон с пропаном.Отключите регулятор, когда все будет в выключенном состоянии, и дайте ему несколько секунд для сброса. Вы можете снова подключить регулятор к резервуару, и теперь вам нужно будет выполнить проверку на герметичность с помощью мыльного раствора. Если пропановый шланг и все точки подключения не протекают и не имеют пузырьков, когда вы открываете клапан баллона и слышите стремительный газ, вы можете попробовать зажечь печь еще раз. Если вы видите пузыри, пора оценить повреждения и устранить утечки. В противном случае пламя на вашей горелке теперь должно выглядеть нормально, и ваша походная печь готова к использованию.

    Советы по использованию походной печи на пропане

    Большинство из нас привыкли использовать электрические плиты в своих домах, поэтому использование походной печи на пропане может быть немного незнакомым. Вот почему мы собрали несколько советов и приемов, которые помогут вам максимально эффективно использовать походную плиту и оставаться в безопасности при этом.

    • Пропановые печи предназначены только для использования вне помещений. Никогда не устанавливайте походную печь в палатке, как бы сильно вас ни соблазнил дождь.Пропановые газовые плиты необходимо использовать в хорошо вентилируемом помещении, использование одной из них внутри палатки сопряжено со слишком высоким риском возгорания. Если погода мешает вам, установите брезент высоко над горелками печи.

    • Защитите горелки от ветра. Обычно приготовление пищи внутри означает, что нет повода для беспокойства, который может задуть пламя газовой плиты. Повара лагеря должны принять эту дополнительную задачу, чтобы убедиться, что их плита остается горячей и готовит. Простой способ блокировать ветер — создать кольцо из алюминиевой фольги с высокими плоскими сторонами.Вы можете поместить это вокруг горелки вашей плиты под решетку, и это защитит пламя от ветра. Это также помогает центрировать тепло вашей конфорки, чтобы еда готовилась более равномерно.

    • Храните канистры с топливом надлежащим образом. Маленькие баллоны с пропаном находятся под очень высоким давлением, и при определенных условиях они могут взорваться. Это серьезный риск для безопасности, но вы можете уменьшить его, правильно храня канистры с горючим. Убедитесь, что баллоны с пропаном всегда хранятся в вертикальном положении в хорошо проветриваемом помещении. Они должны всегда храниться вдали от открытого огня, такого как плита или костер.
    • Никогда не оставляйте плиту без присмотра. Никогда не оставляйте горящую походную печь на пропане, пока не смотрите, особенно если вы путешествуете с детьми поблизости. Держите легковоспламеняющиеся материалы подальше, чтобы предотвратить случайное возгорание.

    • Установите походную печь на подходящую поверхность. Никогда не устанавливайте плиту прямо на землю или другую плоскую поверхность, во время готовки воздух должен циркулировать по всей плите, чтобы предотвратить опасность возгорания. Большинство печей поставляются с подставкой, на которую они должны быть установлены, поэтому используйте это оборудование.Зимой никогда не ставьте походную печь на лед, снег или мерзлую землю. По мере нагревания металла походная печь может расплавить то, на чем она установлена, стать неустойчивой и опрокинуться.

    Нет лучшего способа сварить утренний кофе, чем использовать кемпинг на природе.

    Окончательный вердикт:

    Пропановые походные печи — самый популярный способ готовить в кемпинге, они доступны по цене, удобны и эффективны. Теперь вы знаете, как прикрепить баллон с пропаном к походной плите, и вы готовы приготовить какие-нибудь деликатесы в сельской местности.Мы объяснили, почему походные печи могут быть более подходящим выбором, чем костры, благодаря их быстрой установке и хранению. Иметь походную печь, которую вы взяли с собой, гораздо надежнее, чем надеяться, что вы найдете достаточно дров, чтобы разжечь костер.

    Бутан и пропан — хорошие варианты для заправки вашей газовой горелки, бутан немного более эффективен. Тем не менее, мы рекомендуем пропан, так как он гораздо более доступен, а многоразовые баллоны и дополнительное топливо найти гораздо проще, чем бутан.Кроме того, бутан не работает при более низких температурах, так почему бы не сделать выбор, который, как вы знаете, будет работать круглый год?

    Пропановые походные печи создают много отходов при использовании одноразовых газовых баллонов, но автомобильные туристы и даже туристы могут использовать гораздо более экологичные баллоны с пропаном. Эти бутылки могут быть размером 1 фунт или 5 фунтов, а для заправки небольших бутылок доступны 2-фунтовые пропановые баллоны. Если вы примените более экологичный подход к кемпингу, включая топливо для походной печи, вы не только сделаете правильный выбор для всей планеты.Использование многоразовых бутылок — отличный способ сэкономить; теперь вы можете использовать его для приобретения нового снаряжения для кемпинга!

    Прикрепление баллона с пропаном к походной печи пролетит незаметно, просто следуйте нашим простым инструкциям. Обязательно используйте мыльный раствор для проверки на утечки, и тогда вы сможете безопасно продолжить поход.

    Бонусный совет: Посмотрите это видео, чтобы получить несколько советов по очистке походной печи, чтобы сделать ее более эффективной!

    Нажмите, чтобы оценить этот пост!

    [Всего: 1 Среднее: 5]

    Зачем нужен испаритель? — Algas-SDI

    Основы испарения

    Ваш баллон или баллон для сжиженного нефтяного газа заполнен жидким пропаном, а ваше оборудование горит паром.Как это все работает?

    Обзор

    Сжиженный нефтяной газ (пропан, бутан, сжиженный нефтяной газ) транспортируется и хранится в виде жидкости под давлением. Чтобы ваше оборудование могло использовать пропан1 в вашем резервуаре для хранения (баллоне или резервуаре), он должен претерпеть фазовый переход (испарение) из жидкости в пар внутри баллона перед сгоранием вашим потребляющим оборудованием (барбекю, лучистым обогревателем , котел, технологическая горелка и т. д.). Скорость естественного испарения в вашем аквариуме по существу зависит от двух факторов: 1) температуры окружающей среды; 2) размер резервуара и уровень заполнения («смоченная» площадь резервуара).У каждой единицы оборудования, потребляющего пропан, есть свои требования к количеству пара, необходимого для правильной работы.

    Испарение требует энергии (тепла)

    Пропан, как и вода, представляет собой «соединение» со своим собственным набором химических свойств. При атмосферном давлении вода, вещество, с которым мы все очень хорошо знакомы, кипит, то есть претерпевает фазовый переход из жидкости в пар — при 212 градусах Фаренгейта (100 градусов Цельсия). С другой стороны, пропан из-за его особых химических свойств кипит при -44 градуса по Фаренгейту (-42 градуса по Цельсию).Следовательно, пока ваш пропановый баллон хранится в зоне с температурой не менее -44 градусов по Фаренгейту (на уровне моря), пропан в вашем баллоне претерпевает фазовый сдвиг, и давление будет достаточно высоким, чтобы выделяться как минимум некоторое давление пара.

    Чтобы усложнить ситуацию, фазовый переход пропана, как и воды, включает в себя передачу энергии. Невозможно вскипятить воду без внешнего источника тепла, например, от горелки на плите. Кроме того, чем больше энергии приложено (чем горячее горелка), тем быстрее закипает ваша вода и тем быстрее она выбрасывается в атмосферу в виде пара.Точно так же с пропаном более высокая температура окружающей среды (выше -44 F) приводит к более высокой скорости испарения и большему давлению пара, что позволяет отводить больше пара с верхней части вашего цилиндра. Основываясь на этом обсуждении, должно быть достаточно очевидно, что температура окружающей среды имеет прямое влияние на способность вашего оборудования работать. Если вашему оборудованию требуется большее давление пара, чем может обеспечить естественное тепло окружающей среды, оно может отключиться (или просто обеспечить меньше тепла, чем вам нужно).

    Свойства углеводородов

    Кривые насыщенности

    Размер резервуара и уровень заполнения — «смоченная» поверхность резервуара

    Теперь, когда мы кратко обсудили прямое влияние температуры (энергии) на испарение, давайте теперь обратимся к эффектам размера резервуара и уровня заполнения. Продолжим аналогию с водой. Допустим, у вас есть две кастрюли с кипящей водой: одна на 2 литра, а другая — на 2 галлона. Горшок на 2 галлона будет выделять больше пара, чем горшок на 2 кварты, пока прикладываемое тепло поддерживается постоянным.То же самое и с пропаном — чем больше и полнее резервуар (чем больше у него «смоченная» поверхность), тем больше площадь поверхности теплопередачи и тем больше пара он будет выделять.

    Эти два фактора, тепло и площадь теплопередачи (размер бака и уровень заполнения), напрямую влияют на естественную скорость испарения пропана в вашем баке. Должно быть довольно легко увидеть, что если вы полагаетесь исключительно на естественное испарение для работы своего оборудования, вы находитесь во власти этих двух факторов.

    Скорость испарения сжиженного нефтяного газа из резервуаров для хранения

    Предупреждающие знаки

    Если вы когда-нибудь видели слой инея на баллоне или баллоне с пропаном, значит, вы воочию видели пределы естественного испарения. Изморозь на вашем резервуаре означает, что скорость передачи тепла в резервуар жидкому пропану меньше энергии, используемой для фактического преобразования жидкости в пар, что приводит к снижению давления, создавая эффект охлаждения. Этот эффект охлаждения постоянно снижает скорость испарения за счет образования изолирующего слоя инея на резервуаре, что дополнительно вызывает потерю давления пара.Это может иметь разрушительные последствия для вашей способности управлять своим оборудованием.

    Если вы заметили, что ваше оборудование, потребляющее пропан, не выделяет столько тепла, сколько должно, вы также должны подозревать недостаточное естественное испарение — попросту говоря, давление пара, достигающего горелки, снизилось ниже того, которое требуется для оптимального тепловая мощность.
    Увеличение испарения

    Если скорость естественного испарения является функцией двух факторов — температуры окружающей среды и смоченной поверхности резервуара — как обсуждалось выше, возникает вопрос: как увеличить скорость естественного испарения.К сожалению, вы не можете контролировать температуру наружного воздуха, так что же вам остается? Смачиваемая поверхность. Проще говоря, чтобы увеличить площадь смачиваемой поверхности, вы можете либо 1) увеличить размер резервуара (или добавить больше резервуаров), либо 2) убедиться, что ваш резервуар всегда «полон». К сожалению, с этими решениями связано множество проблем:

    • При температурах, близких к точке насыщения, соответствующей нулевому давлению, никакое дополнительное количество смоченной поверхности не поможет.Поможет только вапорайзер.
    • Высокая стоимость дополнительных резервуаров для хранения для достижения большей испарительной способности.
    • Более высокие затраты связаны с более частыми заправками для поддержания достаточного количества увлажненной поверхности в резервуаре.
    • Стоимость земельного участка необходима для установки дополнительных накопительных емкостей.
    • Кодексы или законы
    • могут ограничивать емкость хранилища в определенных областях.

    По сути, хотя естественное испарение часто подходит для бытовых и легких коммерческих применений, оно обычно неадекватно для коммерческих и промышленных нужд.Для более крупного оборудования, потребляющего сжиженный нефтяной газ, часто требуется больше пара, чем может обеспечить естественное испарение.

    Альтернативное решение

    Альтернативным решением естественного испарения является добавление искусственного тепла с помощью испарителя.

    Что такое испаритель?

    • Испаритель — это, по сути, бойлер, который не создает давления.
    • СНГ входит в испаритель в виде жидкости и выходит в виде газа.
    • Испарители являются неотъемлемым компонентом различных систем сжиженного нефтяного газа и пропана и подходят для любого количества применений.
    • Испарители не создают дополнительного давления, но обеспечивают защиту от воздействия холода, которое вызывает обледенение и потерю давления.

    Основываясь на приведенной выше информации, использование испарителя дает несколько ключевых преимуществ:

    • Розничные продавцы пропана получают выгоду от того, что они могут производить менее частые заливки большего объема.
    • Использование испарителя исключает повторную конденсацию пара в линиях подачи, которая может создать опасную ситуацию.
    • Устраняет «замерзание» резервуаров, которое приводит к производственным потерям или задержкам.
    • Испарители
    • позволяют использовать 100% сжиженного нефтяного газа в вашем резервуаре / баллоне, снижая частоту доставки и общие затраты.
    • Устраняет скопление тяжелых фракций в резервуарах.
    • Обеспечивает постоянную подачу пара при температуре до -40 градусов Цельсия.
    • Исключает перегонку сжиженного нефтяного газа при испарении смесей пропана и бутана.
    • Позволяет значительно увеличить емкость вашей системы без добавления дополнительных резервуаров.

    Для получения дополнительной информации о полной линейке испарителей Algas-SDI щелкните здесь.

    1. Хотя это обсуждение относится исключительно к «пропану», важно отметить, что смеси LPG обычно представляют собой комбинацию как пропана, так и бутана и широко варьируются в зависимости от региона, источника и других применений. Бутан, обладающий собственным набором химических свойств, требует более высокой температуры для поддержания того же давления (кипит примерно при 17 F против -44 F для пропана), и, следовательно, при смешивании с пропаном снижает скорость естественного испарения и давление внутри контейнер.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
